Abstract
本发明公开一种显示超低碳钢凝固枝晶组织的腐蚀剂及制备方法，组成成分有苦味酸、氯化亚锡、氯化铜、盐酸、表面活性剂，用无水乙醇及蒸馏水配制而成，其配制方法为取蒸馏水定量，均分成两份，将固体药剂按规定量混合放于一玻璃容器中，将其中一份蒸馏水加入到固体混合药剂中使其溶化；取规定量的无水乙醇加入到另一份备用的蒸馏水中，将盐酸溶液加入到乙醇水溶液中；然后将乙醇与盐酸水溶液倒入含有固体药剂的水溶液中混合，充分搅拌，最后加入表面活性剂，完成配制。使用本发明试剂能清晰地显示出超低C、S、P的连铸钢坯凝固的枝晶组织形态。降低对试样表面的光洁度要求，简化了试样制备工序，降低操作者的劳动强度。
Description
技术领域
本发明专利涉及冶金分析领域，特别涉及一种用于显示冶金连铸钢坯凝固枝晶组织形态的腐蚀检验试剂，具体是一种显示超低碳钢凝固枝晶组织的腐蚀剂及制备方法。
背景技术
树枝晶是金属凝固过程中形成的一种初始金相组织，它的形态直接影响到材料性能。因此，冶金分析领域对枝晶组织的检验越来越引起重视。目前钢铁金相分析手段中，对连铸坯凝固组织的检验有低倍热酸蚀法、冷酸蚀法等。热酸蚀法是采用1∶1盐酸水溶液腐蚀、显示钢的低倍组织缺陷，对有些低碳钢也会隐约显示出粗大的枝晶形态。而冷酸蚀法是显示钢的枝晶组织的主要方法。
传统的含有氯化铜的腐蚀低碳钢、合金钢、铸铁枝晶形态的腐蚀剂的优点是显示低碳钢、合金钢、铸铁的枝晶组织，缺点是容易在腐蚀试面上形成沉淀膜，需用氨水破膜后观察，成功率低，近年来有人研制了苦味酸试剂，用于低碳钢等枝晶腐蚀，但该腐蚀剂的腐蚀能力弱，反映过于缓慢，不适合工业生产中连铸坯大尺寸试样的腐蚀检验。
冷酸蚀方法属于选择性腐蚀，钢的缺陷越严重、偏析越厉害，腐蚀效果越好，而对超低碳钢而言，由于C、S、P元素含量都较低，几乎没有什么偏析，因此目前尚无有效的显示超低碳钢凝固枝晶组织的腐蚀剂。
专利及文献的检索中，CN001232932，“连铸钢坯凝固组织显示技术”公开了含有氯化铜的腐蚀剂及其显示方法。是一种冶金领域中连铸坯凝固组织显示技术，是将试样放入配好的药剂中浸蚀，且腐蚀后也形成表面沉淀膜。去膜之后水洗、吹干。运用数码图像处理方法获得图像。对超低碳钢，由于C、S、P元素含量都较低，无偏析，用该技术腐蚀，难以按凝固枝晶形态形成表面沉淀膜，因此，该技术不能显示超低碳钢的凝固枝晶组织形态。
CN200610047773.0“一种显示硅钢凝固组织的腐蚀剂及其配制方法”所公开的技术只适用于硅钢。从专利文献的查询中，未见适于显示超低碳钢连铸坯枝晶组织腐蚀剂的报导。
所检文献所涉及的腐蚀剂都是适用合金钢或有色金属的凝固枝晶组织显示的药剂。
发明内容
本发明针对超低碳钢连铸坯原始大尺寸试样凝固组织形态的检验进行了研究开发，发明了一种显示超低碳钢凝固枝晶组织的腐蚀剂及制备方法，解决了超低碳钢连铸坯凝固组织中枝晶形态的显示问题。
本发明的组成成分有苦味酸、氯化亚锡、氯化铜、盐酸、表面活性剂，用无水乙醇及蒸馏水配制而成。具体的配备比例为：
苦味酸(三硝基苯酚) C6H3N3O7 1.0～4.0克
氯化亚锡 SnCl22H2O 1.2～1.5克
氯化铜 CuCl2·2H2O 0.5～4.0克
盐酸(36％重量百分比) HCl 20～40毫升
无水乙醇 C2H5OH 30～100毫升
蒸馏水 800～1000毫升
表面活性剂(烷基苯磺酸钠) R-C6H4-SO3Na 20～50毫升
本发明的配制方法为：
将苦味酸、氯化亚锡、氯化铜固体药剂按规定量混合放于一玻璃容器中，取蒸馏水800～1000毫升，均分成两份，一份加入到固体混合药剂中，另一份备用。取规定量的无水乙醇加入到备用的蒸馏水中。取规定量的盐酸溶液加入到乙醇水溶液中。将乙醇+盐酸水溶液倒入含有固体药剂的水溶液中混合，充分搅拌。取规定量的表面活性剂与配好的溶剂混合，完成试剂的配制，即可使用。
配制过程中的要点是；必须首先用规定量的蒸馏水的1/2量将固体药剂溶化：将含酸、酒精的水溶液加入到溶化的固体药剂中，充分搅拌；表面活性剂最后加入到上述混合药剂中。
配好的药剂混匀、经20～30小时钝化后使用，可获得最佳效果。本腐蚀剂同现有技术相比具有如下特点：
本发明同现有技术相比，增加了苦味酸(三硝基苯酚)、氯化亚锡的用量。这主要是因为本腐蚀剂是专门用于腐蚀超低碳钢凝固组织的。由于超低碳钢中碳含量极低(＜0.03％)，且钢中硫、磷含量也很低，成分偏析及其微弱。因此，原有药剂的腐蚀能力不足以在相界面间形成腐蚀微电池，腐蚀效果不佳。增加苦味酸(三硝基苯酚)的量，加剧枝晶间界的腐蚀反应程度。在此基础上，增加氯化亚锡量，使枝晶间界参与反应的铁离子尽可能得到还原，不会形成沉淀膜，在其它药剂的共同作用下，就能清晰地显现出凝固枝晶组织形态。表面活性剂的应用，主要是活化试样表面的金属原子，促进整个试面的腐蚀反应，改善枝晶组织形态的显示效果。
所用化学试剂的功效直接针对低碳、轻微偏析的连铸坯表面，腐蚀时间短，不形成沉淀膜，免除了除膜药剂的反应和操作，使枝晶形态更清晰、完整、真实。本腐蚀剂同现有技术相比具有如下效果
能清晰地显示出超低碳[w(c)＜0.03％]，且S.P含量都较低的连铸钢坯凝固的枝晶组织形态。
使用本试剂腐蚀时，无须对铣、磨后的连铸坯试样表面再施抛光操作，降低了对试样表面的光洁度要求。简化了试样制备工序，大大降低操作者的劳动强度。
附图说明
附图1、2、3为采用本发明实施例测试的超低碳钢连铸坯横截面局部试样枝晶形态图。
具体实施方式
下面结合本发明的几个实施例对本发明进行描述。
实施例1
用于显示含C量0.001％～0.006％，且含微量S.P的超低碳钢连铸坯枝晶形态检测时的腐蚀剂及制备方法。
将4克苦味酸、1.5克氯化亚锡、3.5克氯化铜混合放于一个玻璃容器中，取蒸馏水1000毫升，均匀分成两份，一份加入到玻璃容器中，另一份备用。取60毫升无水乙醇加入到备用的蒸馏水中。取40毫升重量百分比为36％的盐酸加入到乙醇水溶液中。将乙醇与盐酸水溶液倒入含有固体药剂的水溶液中并充分搅拌，再加入50毫升表面活性剂继续搅拌均匀，形成综合药液I，经过30小时钝化后使用。
用药棉蘸综合药液I擦拭试样表面，均匀腐蚀约3分钟后，待肉眼可见枝晶形态显现时，立即向试面上冲冷、热水，吹干。
实施例2
用于显示含C量0.004％～0.008％，S、P含量较低，且有微量合金元素V、Ti、Ni的超低碳钢连铸坯枝晶形态检测时的腐蚀剂及制备方法。
将3克苦味酸、1.5克氯化亚锡、2克氯化铜混合放于一个玻璃容器中，取蒸馏水1000毫升，均匀分成两份，一份加入到玻璃容器中，另一份备用。取60毫升无水乙醇加入到备用的蒸馏水中。取30毫升重量百分比为36％的盐酸加入到乙醇水溶液中。将乙醇与盐酸水溶液倒入含有固体药剂的水溶液中并充分搅拌，再加入40毫升表面活性剂搅拌均匀，形成药液II，经过30小时钝化后使用。
用药棉蘸药液II擦拭试样表面，均匀腐蚀约3分钟后，待肉眼可见枝晶形态显现时，立即向试面上冲冷、热水，吹干。见图2
实施例3
用于显示含C量0.008％～0.012％、S.P含量较低，但含有微量V、Ti、Ni、Cr等合金元素的超低碳钢连铸坯枝晶形态检测时的腐蚀剂及制备方法。
将4克苦味酸、1.5克氯化亚锡、4克氯化铜混合放入一个玻璃容器中，取蒸馏水1000毫升，均匀分成两份，一份加入到玻璃容器中，另一份备用。取80毫升无水乙醇加入到备用的蒸馏水中。取40毫升盐酸加入到乙醇水溶液中。将乙醇+盐酸水溶液倒入含有固体药剂的水溶液中并充分搅拌，再加入50毫升表面活性剂搅拌均匀，形成药液III，经过30小时钝化后使用。
用药棉蘸药液III擦拭试样表面，均匀腐蚀约3分钟后，待肉眼可见枝晶形态显现时，立即向试面上冲冷、热水，吹干。见图3
| 实施例 | 说明 | 苦味酸(克) | 氯化亚锡(克) | 氯化铜(克) | 盐酸(36％)(毫升) | 无水乙醇(毫升) | 表面活性剂(毫升) |
| 1 | 用于显示含C量0.001％～0.006％，且含微量S.P的超低碳钢连铸坯枝晶形态。 | 4 | 1.5 | 3.5 | 40 | 60 | 50 |
| 2 | 用于显示含C量0.004％～0.008％，S、P含量较低，且有微量合金元素V、Ti、Ni的超低碳钢连铸坯枝晶形态。 | 3 | 1.5 | 2 | 30 | 60 | 40 |
| 3 | 用于显示含C量0.008％～0.012％、S.P含量较低，但含有微量V、Ti、Ni、Cr等合金元素的超低碳钢连铸坯枝晶形态。 | 4 | 1.5 | 4 | 40 | 80 | 50 |
| 4 | 用于显示含C量0.014％～0.017％，S、P含量较低，且有微量合金元素V、Ti、Nb的超低碳钢连铸坯枝晶形态。 | 3.5 | 1.4 | 1 | 35 | 90 | 40 |
| 5 | 用于显示含C量0.01％～0.02％，S、P含量较低，且有微量合金元素Ti、Nb的超低碳钢连铸坯枝晶形态。 | 2.5 | 1.3 | 0.8 | 30 | 100 | 30 |
| 6 | 用于显示含C量0.02％～0.03％，S、P含量较低，且有微量合金元素V、Ti、Cr的超低碳钢连铸坯枝晶形态。 | 1.5 | 1.2 | 0.9 | 20 | 100 | 20 |
Claims (3)

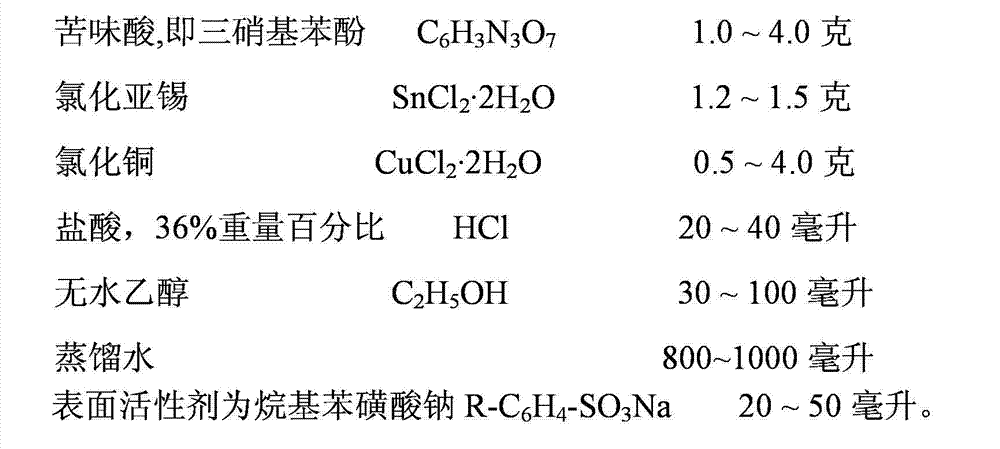

1.一种显示超低碳钢凝固枝晶组织的腐蚀剂，其特征在于，组成成分为将苦味酸、氯化亚锡、氯化铜、盐酸、表面活性剂用无水乙醇及蒸馏水配制而成，具体的配备比例为：
2.一种权利要求1所述的显示超低碳钢凝固枝晶组织的腐蚀剂的制备方法，其特征在于，
取蒸馏水800~1000毫升，均匀分成两份，
将苦味酸、氯化亚锡、氯化铜固体药剂按规定量混合放于一玻璃容器中，将上述一份蒸馏水加入到固体混合药剂中，将固体药剂溶化；
取规定量的无水乙醇加入到另一份备用的蒸馏水中，取规定量的盐酸溶液加入到乙醇水溶液中；
将乙醇和盐酸水溶液倒入含有固体药剂的水溶液中混合，充分搅拌，取规定量的表面活性剂与配好的溶液混合均匀。
3.根据权利要求2所述的一种显示超低碳钢凝固枝晶组织的腐蚀剂的制备方法，其特征在于，配好的药剂混匀、经20~30小时钝化后使用。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| CN 200910187511 CN102023112B (zh) | 2009-09-18 | 2009-09-18 | 一种显示超低碳钢凝固枝晶组织的腐蚀剂及制备方法 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| CN 200910187511 CN102023112B (zh) | 2009-09-18 | 2009-09-18 | 一种显示超低碳钢凝固枝晶组织的腐蚀剂及制备方法 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| CN102023112A CN102023112A (zh) | 2011-04-20 |
| CN102023112B true CN102023112B (zh) | 2013-01-09 |
Family
ID=43864674
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| CN 200910187511 Active CN102023112B (zh) | 2009-09-18 | 2009-09-18 | 一种显示超低碳钢凝固枝晶组织的腐蚀剂及制备方法 |
Country Status (1)
| Country | Link |
|---|---|
| CN (1) | CN102023112B (zh) |
Cited By (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| RU2780883C1 (ru) * | 2022-01-17 | 2022-10-04 | Акционерное общество "Нижневартовская ГРЭС" | Способ неразрушающего контроля микроструктуры металла |
Families Citing this family (18)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN102735704A (zh) * | 2012-06-20 | 2012-10-17 | 内蒙古包钢钢联股份有限公司 | 一种测量csp铸坯奥氏体晶粒尺寸的方法 |
| CN103471900A (zh) * | 2013-09-07 | 2013-12-25 | 鞍钢股份有限公司 | 一种显示钢坯皮下气泡的腐蚀剂及其配制方法 |
| CN103592170B (zh) * | 2013-11-04 | 2016-01-20 | 南京钢铁股份有限公司 | 钢材的奥氏体晶粒度及枝晶偏析检测浸蚀液及检测方法 |
| CN103776834B (zh) * | 2014-01-21 | 2016-12-07 | 首钢总公司 | 一种低碳er50-6铸坯枝晶的热腐蚀和显示方法 |
| CN104977203B (zh) * | 2014-04-11 | 2017-10-27 | 鞍钢股份有限公司 | 一种显示高碳钢连铸坯枝晶组织形态的冷蚀剂及制备方法 |
| CN104634640B (zh) * | 2015-02-05 | 2017-04-12 | 东北大学 | 一种镍基耐腐蚀合金的枝晶腐蚀试剂及其制备和使用方法 |
| CN104726863A (zh) * | 2015-04-02 | 2015-06-24 | 首钢总公司 | 显示超低碳钢连铸坯钩状坯壳的腐蚀剂、配制方法和装置 |
| CN105200429B (zh) * | 2015-10-14 | 2017-07-21 | 安徽工业大学 | 一种显示中高牌号无取向硅钢凝固枝晶组织的侵蚀剂及侵蚀方法 |
| CN105386057B (zh) * | 2015-11-24 | 2018-01-09 | 太原理工大学 | 显示Fe‑36Ni因瓦合金凝固枝晶组织的侵蚀剂及其侵蚀方法 |
| CN105420731B (zh) * | 2015-12-29 | 2018-07-27 | 南京科润工业介质股份有限公司 | 一种适用于显示多种类型钢工件淬火态晶界的金相腐蚀液及其制备方法 |
| CN106645249A (zh) * | 2016-11-16 | 2017-05-10 | 上海大学 | 一种表征凝固树枝晶立体形貌的方法 |
| CN106525542A (zh) * | 2016-12-19 | 2017-03-22 | 东北大学 | 一种显示低碳钢连铸坯低倍组织的腐蚀试剂及制备方法 |
| CN110068492B (zh) * | 2018-01-24 | 2021-06-15 | 宝山钢铁股份有限公司 | 一种用于先进高强钢残余奥氏体染色的金相腐蚀剂及其使用方法 |
| CN109187322B (zh) * | 2018-08-31 | 2021-03-12 | 南京钢铁股份有限公司 | 一种极地海洋环境用低合金钢的耐蚀性评价方法 |
| CN111855689B (zh) * | 2020-07-07 | 2023-03-03 | 鞍钢股份有限公司 | 用于显示连铸钢坯皮下裂纹缺陷的腐蚀剂及其配制方法 |
| CN111830229B (zh) * | 2020-07-12 | 2023-05-09 | 首钢集团有限公司 | 一种钢材一次带状组织金相腐蚀剂以及金相显示方法 |
| CN112903402B (zh) * | 2021-01-21 | 2022-06-07 | 东北大学 | 一种用于热作模具钢h13的铸态枝晶腐蚀剂 |
| CN114441579B (zh) * | 2022-01-07 | 2024-05-28 | 攀钢集团研究院有限公司 | 一种连铸坯枝晶间夹杂位置的检测方法 |
Citations (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US4643979A (en) * | 1983-11-14 | 1987-02-17 | Kawasaki Steel Corporation | Method for detecting phosphorus segregates in steel |
| CN101025391A (zh) * | 2007-03-13 | 2007-08-29 | 北京科技大学 | 一种制备超低碳钢金相样品及显示组织的方法 |
| CN101144762A (zh) * | 2006-09-13 | 2008-03-19 | 鞍钢股份有限公司 | 一种显示硅钢凝固组织的腐蚀剂及其配制方法 |
-
2009
- 2009-09-18 CN CN 200910187511 patent/CN102023112B/zh active Active
Patent Citations (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US4643979A (en) * | 1983-11-14 | 1987-02-17 | Kawasaki Steel Corporation | Method for detecting phosphorus segregates in steel |
| CN101144762A (zh) * | 2006-09-13 | 2008-03-19 | 鞍钢股份有限公司 | 一种显示硅钢凝固组织的腐蚀剂及其配制方法 |
| CN101025391A (zh) * | 2007-03-13 | 2007-08-29 | 北京科技大学 | 一种制备超低碳钢金相样品及显示组织的方法 |
Non-Patent Citations (2)
| Title |
|---|
| S.Mrldha等.钢铁渗氮层的浸蚀技术.《热处理技术与装备》.1983,(第03期),第43-47页. |
| 钢铁渗氮层的浸蚀技术;S.Mrldha等;《热处理技术与装备》;19831231(第03期);第43-47页 * |
Cited By (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| RU2780883C1 (ru) * | 2022-01-17 | 2022-10-04 | Акционерное общество "Нижневартовская ГРЭС" | Способ неразрушающего контроля микроструктуры металла |
Also Published As
| Publication number | Publication date |
|---|---|
| CN102023112A (zh) | 2011-04-20 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| CN102023112A (zh) | 一种显示超低碳钢凝固枝晶组织的腐蚀剂及制备方法 | |
| CN101144762B (zh) | 一种显示硅钢凝固组织的腐蚀剂及其配制方法 | |
| CN102174699B (zh) | 连铸坯凝固组织和缺陷枝晶腐蚀低倍检验试剂及制备方法 | |
| CN101368889B (zh) | 一种显示高强度船板钢原始奥氏体晶粒的方法 | |
| CN104634640B (zh) | 一种镍基耐腐蚀合金的枝晶腐蚀试剂及其制备和使用方法 | |
| CN102401759A (zh) | 一种超低碳钢铸坯低倍晶粒组织的冷蚀剂及其配制方法 | |
| CN103471900A (zh) | 一种显示钢坯皮下气泡的腐蚀剂及其配制方法 | |
| CN104977203B (zh) | 一种显示高碳钢连铸坯枝晶组织形态的冷蚀剂及制备方法 | |
| CN101025391A (zh) | 一种制备超低碳钢金相样品及显示组织的方法 | |
| CN105780005A (zh) | 显示800h镍基耐蚀合金枝晶组织的冷蚀剂及腐蚀方法 | |
| CN106596235A (zh) | 用于高氮奥氏体不锈钢的枝晶腐蚀剂及其使用方法 | |
| CN103510092B (zh) | 一种显示连铸钢坯晶间裂纹的腐蚀剂及其配制方法 | |
| CN112903402B (zh) | 一种用于热作模具钢h13的铸态枝晶腐蚀剂 | |
| CN104532243A (zh) | 一种奥氏体不锈钢连铸坯振痕区凝固组织和枝晶组织的腐蚀液及腐蚀方法 | |
| CN110068492A (zh) | 一种用于先进高强钢残余奥氏体染色的金相腐蚀剂及其使用方法 | |
| CN105177577A (zh) | 一种用于小规格紫铜棒的腐蚀方法 | |
| CN111855689B (zh) | 用于显示连铸钢坯皮下裂纹缺陷的腐蚀剂及其配制方法 | |
| CN108760419A (zh) | 一种高氮护环钢的冷酸腐蚀试剂及其制备和使用方法 | |
| CN109187322B (zh) | 一种极地海洋环境用低合金钢的耐蚀性评价方法 | |
| CN101995350B (zh) | 一种显示连铸坯半宏观偏析的腐蚀剂及其使用方法 | |
| CN118777021A (zh) | 一种纯铜的枝晶腐蚀剂的制备方法及应用 | |
| CN105424451A (zh) | 高碳钢连铸方坯枝晶组织的腐蚀剂及显示方法 | |
| CN102313663B (zh) | 一种x70管线钢铸坯枝晶的腐蚀剂及显示方法 | |
| CN105316685B (zh) | 一种显示轴承钢铸坯锭型偏析的冷蚀剂及其配制方法 | |
| CN114855167A (zh) | 一种低碳含铜钢淬火试样显微组织显示腐蚀剂及其腐蚀显示方法 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| C06 | Publication | ||
| PB01 | Publication | ||
| C10 | Entry into substantive examination | ||
| SE01 | Entry into force of request for substantive examination | ||
| C14 | Grant of patent or utility model | ||
| GR01 | Patent grant |
