CN102675845B - 导电型不饱和聚酯树脂复合材料及其制备方法 - Google Patents

导电型不饱和聚酯树脂复合材料及其制备方法 Download PDF

Info

Publication number
CN102675845B
CN102675845B CN 201210011375 CN201210011375A CN102675845B CN 102675845 B CN102675845 B CN 102675845B CN 201210011375 CN201210011375 CN 201210011375 CN 201210011375 A CN201210011375 A CN 201210011375A CN 102675845 B CN102675845 B CN 102675845B
Authority
CN
China
Prior art keywords
unsaturated polyester
polyester resin
carbon black
resin composite
composite material
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Expired - Fee Related
Application number
CN 201210011375
Other languages
English (en)
Other versions
CN102675845A (zh
Inventor
黄新辉
陆昶
张园园
台玉萍
崔兴红
杨云峰
季小菊
陈平浩
张彦杰
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Henan University of Science and Technology
Original Assignee
Henan University of Science and Technology
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Henan University of Science and Technology filed Critical Henan University of Science and Technology
Priority to CN 201210011375 priority Critical patent/CN102675845B/zh
Publication of CN102675845A publication Critical patent/CN102675845A/zh
Application granted granted Critical
Publication of CN102675845B publication Critical patent/CN102675845B/zh
Expired - Fee Related legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Landscapes

  • Macromonomer-Based Addition Polymer (AREA)
  • Reinforced Plastic Materials (AREA)

Abstract

本发明公开了一种导电型不饱和聚酯树脂及其生产方法。该导电型不饱和聚酯树脂以丁烯二酸酐、苯酐、丙二醇、苯乙烯、对苯二酚、剑麻纤维、炭黑、固化剂、促进剂为原料生产而成。本发明通过调整生产工艺,使得剑麻纤维和炭黑能够均匀混合于不饱和聚酯树脂中。剑麻纤维的加入可以避免炭黑在树脂中的团聚现象过早出现,提高其分散性.炭黑提供近程导电,剑麻纤维起了搭接作用,形成较多链状或葡萄状结构的炭黑粒子聚集体,从而形成分布均匀的空间导电网络。同时,纤维材料和炭黑的加入使树脂材料的收缩率变小,有利于保证固化产品的外部形状,大大改善了复合材料的力学性能。

Description

导电型不饱和聚酯树脂复合材料及其制备方法
技术领域
本发明涉及一种不饱和聚酯树脂复合材料及其生产方法,尤其是涉及一种导电型不饱和聚酯树脂及其生产方法。
背景技术
不饱和聚酯树脂(UPR,Unsaturated Polyester Resin)具有优良的机械性能、耐化学腐蚀性能,加工工艺简便,被广泛应用于玻璃纤维增强材料(即玻璃钢)、化工防腐、浇铸制品、卫生洁具、工艺品等行业。向不饱和聚酯树脂中添加导电填料,如粉末填料、纤维状导电填料等,可使聚合物导电。
碳系导电粉是粉末填料的一种,如炭黑等,是人们广泛采用并重点开发的导电填料之一。炭黑除了能赋予复合材料优良的导电性能外,还兼有增强、吸收紫外线、导热等功能,且价格低廉、品种多,缺点是该类填料含量较少时,导电效果不理想,产品固化后体积收缩率较大;填料含量较高虽然可以实现良好的导电性,但填料本身易发生团聚,导致材料的力学的性能降低,同时提高生产成本。
发明内容
本发明的目的在于提供一种导电型不饱和聚酯树脂复合材料。
本发明的目的同时在于提供一种导电型不饱和聚酯树脂复合材料的生产方法。
一种导电型不饱和聚酯树脂复合材料,由以下重量份数的组分组成:

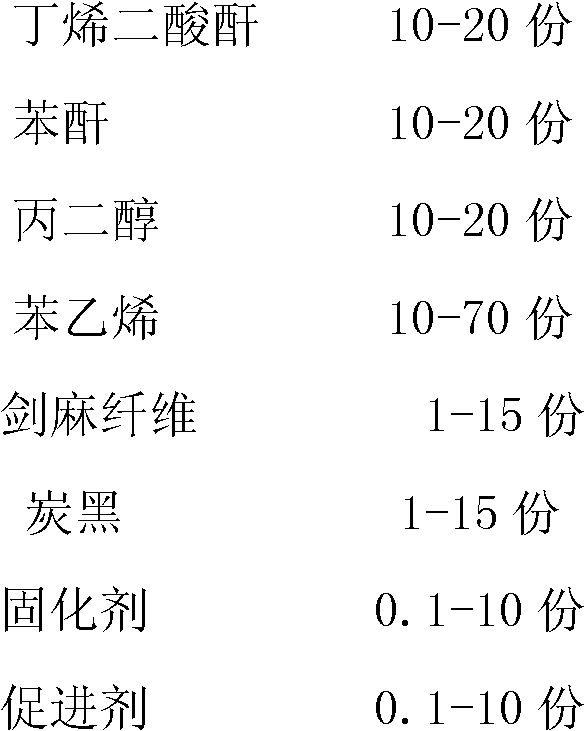

Figure GDA0000140362880000011
所述剑麻纤维的处理方法是:80℃下将剑麻纤维于2%的NaOH溶液浸泡5h;用醋酸调节95%的乙醇水溶液的pH值至4-5之间,边搅拌边加入质量分数为2%的KH550硅烷偶联剂,水解10min,放入碱处理后的剑麻纤维,浸渍2h,烘干备用。
所述的剑麻纤维长度为10mm-100mm。
所述的炭黑为纳米级。
所述的固化剂为过氧化环己酮、过氧化甲乙酮、过氧化苯甲酰中的任一种。
所述的促进剂为环氧酸钴、异辛酸钴、二甲基苯胺、二乙基苯胺中的任一种。
一种导电型不饱和聚酯树脂复合材料的生产方法,过程如下:向反应容器中加入丁烯二酸酐、苯酐、丙二醇、炭黑,通N2保护,30min内升温至80℃,充分搅拌1.5h后升温至160℃,反应30min后,取样测酸值;逐渐升温并维持在200℃左右,每隔30min测一次酸值,酸值达到50±2(mgKOH/g)时停止加热,加入对苯二酚终止反应,冷却至室温,得到炭黑/不饱和聚酯;向炭黑/不饱和聚酯中加入苯乙烯、剑麻纤维和促进剂,混合,加入固化剂,搅拌,升温至60℃,固化3h,制得导电型不饱和聚酯树脂复合材料。
本发明的有益效果是:(1)采用原位聚合生产炭黑/不饱和聚酯树脂预聚体,有利于炭黑在树脂基体中的分散。(2)由于剑麻纤维比表面积和空隙率大,在生产过程中,树脂基体能部分渗透到纤维细胞腔中,纤维中的羟基与基体之间可形成强烈的氢键、共价键或其他化学键,受到外力作用时,纤维大分子的原纤会沿纤维轴旋转,对不饱和聚酯树脂产生增强作用。(3)炭黑不仅提供近程导电,而且对剑麻纤维的搭接起了桥接作用;与此同时剑麻纤维的加入可以避免炭黑在树脂中的团聚现象过早出现,提高其分散性,形成较多链状或葡萄状结构的炭黑粒子聚集体,形成分布均匀的空间导电网络。(4)纤维材料和炭黑的加入使树脂材料的收缩率变小,有利于保证固化产品的外部形状,改善复合材料的力学性能。
试验证明,本发明导电型不饱和聚酯树脂复合材料体积电阻率最低为10.3Ω·cm,复合材料的力学性能得到改善,冲击强度和弯曲强度最高分别为5.30kJ/m2和69.4MP,固化收缩率最低为6.5%。整体上来看,本发明复合材料在提高材料导电率的同时保证了材料的综合性能。
具体实施方式
下面通过具体实施例对本发明做进一步详细的说明。
本发明所采用剑麻纤维的生产方法是:80℃下将剑麻纤维于2%的NaOH溶液浸泡5h;用醋酸调节95%的乙醇水溶液的pH值至4-5之间,边搅拌边加入质量分数为2%的KH550硅烷偶联剂,水解10min,放入碱处理后的剑麻纤维,浸渍2h,烘干备用。
实施例1.本实施例导电型不饱和聚酯树脂复合材料中各组分的重量份数为:
Figure GDA0000140362880000031
本实施例导电型不饱和聚酯树脂复合材料的生产方法是:向反应容器中加入顺丁烯二酸酐、苯酐、1,2-丙二醇、炭黑,通N2保护,30min内升温至80℃,充分搅拌1.5h后升温至160℃,反应30min后,取样测酸值;逐渐升温并维持在200℃左右,每隔30min测一次酸值,酸值达到50±2(mgKOH/g)时停止加热,加入对苯二酚终止反应,冷却至室温,得到炭黑/不饱和聚酯;室温下,向炭黑/不饱和聚酯中加入苯乙烯、剑麻纤维和环氧酸钴,混合,加入过氧化环己酮,搅拌,升温至60℃,固化3h,制得导电型不饱和聚酯树脂复合材料。
测本实施例导电型不饱和聚酯树脂复合材料的体积电阻率为15.0Ω·cm,优于相同碳黑填料量,但未加入剑麻纤维的不饱和聚酯复合材料的体积电阻率为22.7Ω·cm;冲击强度和弯曲强度最高分别为4.83kJ/m2和40.5MP,固化收缩率为8.7%,优于不饱和聚酯树脂的综合性能(冲击强度和弯曲强度分别为3.99kJ/m2和32.0MP,固化收缩率为11.4%)。
实施例2.本实施例导电型不饱和聚酯树脂复合材料中各组分的重量份数为:
本实施例导电型不饱和聚酯树脂复合材料的生产方法是:向反应容器中加入顺丁烯二酸酐、苯酐、1,2-丙二醇、炭黑,通N2保护,30min内升温至80℃,充分搅拌1.5h后升温至160℃,反应30min后,取样测酸值;逐渐升温并维持在200℃左右,每隔30min测一次酸值,酸值达到50±2(mgKOH/g)时停止加热,加入对苯二酚终止反应,冷却至室温,得到炭黑/不饱和聚酯;室温下,向炭黑/不饱和聚酯中加入苯乙烯、剑麻纤维和二乙基苯胺,混合,加入过氧化苯甲酰,搅拌,升温至60℃,固化3h,制得导电型不饱和聚酯树脂复合材料。
测本实施例导电型不饱和聚酯树脂复合材料的体积电阻率为11.0Ω·cm,优于相同碳黑填料量,但未加入剑麻纤维的不饱和聚酯复合材料的体积电阻率为22.7Ω·cm;冲击强度和弯曲强度最高分别为5.09kJ/m2和61.0MP,固化收缩率为6.8%,优于不饱和聚酯树脂的综合性能(冲击强度和弯曲强度分别为3.99kJ/m2和32.0MP,固化收缩率为11.4%)。
实施例3.本实施例导电型不饱和聚酯树脂复合材料中各组分的重量份数为:
本实施例导电型不饱和聚酯树脂复合材料的生产方法是:向反应容器中加入顺丁烯二酸酐、苯酐、1,2-丙二醇、炭黑,通N2保护,30min内升温至80℃,充分搅拌1.5h后升温至160℃,反应30min后,取样测酸值;逐渐升温并维持在200℃左右,每隔30min测一次酸值,酸值达到50±2(mgKOH/g)时停止加热,加入对苯二酚终止反应,冷却至室温,得到炭黑/不饱和聚酯;室温下,向炭黑/不饱和聚酯中加入苯乙烯、剑麻纤维和异辛酸钴,混合,加入过氧化甲乙酮,搅拌,升温至60℃,固化3h,制得导电型不饱和聚酯树脂复合材料。
测本实施例导电型不饱和聚酯树脂复合材料的体积电阻率为11.5Ω·cm,优于相同碳黑填料量,但未加入剑麻纤维的不饱和聚酯复合材料的体积电阻率为22.7Ω·cm;冲击强度和弯曲强度最高分别为4.90kJ/m2和26.5MP,固化收缩率为6.3%,部分优于不饱和聚酯树脂的综合性能(冲击强度和弯曲强度分别为3.99kJ/m2和32.0MP,固化收缩率为11.4%)。

Claims (6)

1.导电型不饱和聚酯树脂复合材料,其特征在于由以下重量份数的各组分组成:
和,
Figure FDA00003256139700011
其中,剑麻纤维的处理方法是:80℃下将剑麻纤维于2%的NaOH溶液浸泡5h;用醋酸调节95%的乙醇水溶液的pH值至4-5之间,边搅拌边加入质量分数为2%的KH550硅烷偶联剂,水解10min,放入碱处理后的剑麻纤维,浸渍2h,烘干。
2.根据权利要求1所述的导电型不饱和聚酯树脂复合材料,其特征在于:剑麻纤维长度为10mm-100mm。
3.根据权利要求1所述的导电型不饱和聚酯树脂复合材料,其特征在于:炭黑为纳米级。
4.根据权利要求1所述的导电型不饱和聚酯树脂复合材料,其特征在于:固化剂为过氧化环己酮、过氧化甲乙酮、过氧化苯甲酰中的任一种。
5.根据权利要求1所述的导电型不饱和聚酯树脂复合材料,其特征在于:促进剂为环氧酸钴、异辛酸钴、二甲基苯胺、二乙基苯胺中的任一种。
6.一种权利要求1-4之一所述的导电型不饱和聚酯树脂复合材料的生产方法,其特征在于过程如下:向反应容器中加入丁烯二酸酐、苯酐、丙二醇、炭黑,通N2保护,30min内升温至80℃,充分搅拌1.5h后升温至160℃,反应30min后,取样测酸值;逐渐升温并维持在200℃,每隔30min测一次酸值,酸值达到50±2mgKOH/g时停止加热,加入对苯二酚终止反应,冷却至室温,得到炭黑/不饱和聚酯;室温下,向炭黑/不饱和聚酯中加入苯乙烯、剑麻纤维和促进剂,混合,加入固化剂,搅拌,升温至60℃,固化3h,制得导电型不饱和聚酯树脂复合材料。
CN 201210011375 2012-01-15 2012-01-15 导电型不饱和聚酯树脂复合材料及其制备方法 Expired - Fee Related CN102675845B (zh)

Priority Applications (1)

Application Number Priority Date Filing Date Title
CN 201210011375 CN102675845B (zh) 2012-01-15 2012-01-15 导电型不饱和聚酯树脂复合材料及其制备方法

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
CN 201210011375 CN102675845B (zh) 2012-01-15 2012-01-15 导电型不饱和聚酯树脂复合材料及其制备方法

Publications (2)

Publication Number Publication Date
CN102675845A CN102675845A (zh) 2012-09-19
CN102675845B true CN102675845B (zh) 2013-08-14

Family

ID=46808428

Family Applications (1)

Application Number Title Priority Date Filing Date
CN 201210011375 Expired - Fee Related CN102675845B (zh) 2012-01-15 2012-01-15 导电型不饱和聚酯树脂复合材料及其制备方法

Country Status (1)

Country Link
CN (1) CN102675845B (zh)

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN104292442B (zh) * 2014-09-22 2016-05-04 桐乡市中驰化纤有限公司 吸湿导电聚酯纤维切片及其制备方法

Family Cites Families (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
FI122108B (fi) * 2004-11-17 2011-08-31 Jvs Polymers Oy Silloittuva biopolymeeri
US9744556B2 (en) * 2008-09-29 2017-08-29 Basf Se Method for coating paper

Also Published As

Publication number Publication date
CN102675845A (zh) 2012-09-19

Similar Documents

Publication Publication Date Title
CN106854343B (zh) 玄武岩纤维与玻璃纤维混合增强树脂及其制备方法、应用
CN103788413B (zh) 氧化石墨烯化学修饰无机填料的方法、所得产品及应用
CN103865295B (zh) 一种聚合物表面改性空心玻璃微珠的方法
CN102190858B (zh) 一种由纳米二氧化硅增韧的环氧树脂材料及其制备方法
CN102617870B (zh) 一种改性环氧树脂复合材料的制备方法
CN110330769A (zh) 纳米碳材料/纳米纤维素/环氧树脂抗静电薄膜制备法
CN106893120B (zh) 一种应变响应导电水凝胶的制备方法
CN102912626A (zh) 基于碳纳米管/氧化石墨烯/poss单体的纤维表面上浆剂的制备方法
Wei et al. Strengthening and toughening technology of epoxy resin
CN101412839A (zh) 聚丙烯腈(pan)基纳米碳纤维制备吸波复合材料的方法
CN108570212A (zh) 一种碳纤维团状模压材料的制造方法
Chu et al. Synergistic effect of nano‐SiO2 and small‐sized graphene oxide on carbon fiber/epoxy composite
Xu et al. Quantitative construction of variable modulus interfacial layer between aramid fibers and rubber composites utilizing polymerizable deep eutectic solvents for enhancing interfacial and mechanical properties
CN101885901A (zh) 含联苯结构环氧树脂/蒙脱土纳米复合材料
CN102675554B (zh) 一种导电型不饱和聚酯树脂复合材料及其制备方法
Zheng et al. Improving interfacial and mechanical properties of epoxy resin composites by chemical grafting modification of poly‐ether‐ether‐ketone microparticles with carbon nanotubes
CN104945802B (zh) 一种埋地式高压电力电缆用耐高温pvc‑c套管
CN115403850B (zh) 一种高阻隔材料及其制备方法
CN104530647B (zh) 离心辅助法制备环氧树脂/纳米氧化硅复合材料的方法
CN103172882B (zh) 一种协同增强增韧环氧树脂复合材料的制备方法
CN105061917B (zh) 一种阻燃低烟聚苯乙烯复合材料的制备方法
CN102675845A (zh) 导电型不饱和聚酯树脂复合材料及其制备方法
CN110240739A (zh) 一种反应诱导三维填料网络构筑技术制备轻质高性能聚合物复合材料的方法
CN105619916B (zh) 一种纳米增韧的碳纤维复合材料及其制备方法
Kushwaha et al. Reinforcing effect of nanoclay in bamboo-reinforced thermosetting resin composites

Legal Events

Date Code Title Description
C06 Publication
PB01 Publication
C10 Entry into substantive examination
SE01 Entry into force of request for substantive examination
C14 Grant of patent or utility model
GR01 Patent grant
C17 Cessation of patent right
CF01 Termination of patent right due to non-payment of annual fee

Granted publication date: 20130814

Termination date: 20140115
