Abstract

本发明涉及一种尤其是能以薄层太阳能模块的形式构成的太阳能电池装置，该太阳能电池装置包括：衬底，在该衬底上施加具有多个层的层结构，其中该层结构具有第一电极层、第二电极层和设置在两个电极层之间的半导体层，通过这些层形成pn结，其中该层结构被分为多个不同的区域，这些区域通过一个或多个区域沟相互电分离，其中在每一个区域中都构成由一个或多个串联连接的、相同取向的太阳能电池组成的太阳能电池支路；第一连接接触和第二连接接触，所述第一连接接触和第二连接接触通过太阳能电池支路相互电连接，其中太阳能电池支路通过一个或多个中间接触串联连接；至少一个连接外壳，两个连接接触连接到该至少一个连接外壳。为此的制造方法包括借助结构化线对层结构进行结构化，其中一个结构化线具有超过至少两个相互电分离的区域的直线延伸，而其余两个结构化线和该结构化线相互间有位移，使得这些结构化线的顺序相反。

Description

太阳能电池装置和薄层太阳能模块及其制造方法
技术领域
本发明涉及一种具有集成的、串联连接的太阳能电池的太阳能电池装置，尤其是用于薄层太阳能模块，以及涉及一种用于制造该薄层太阳能模块的方法。
背景技术
用于将太阳光光电地转换为电能的太阳能模块越来越多地用于产生能量。在效率方面，基于多晶黄铜矿半导体的薄层太阳能模块被证明是有利的，其中尤其是二硒化铜铟（CuInSe2或CIS）由于其与太阳光的光谱匹配的带隙而以特别高的吸收系数著称。由于利用单个太阳能电池只能达到小于1伏特的电压电平，因此很多太阳能电池在一个太阳能模块中串联连接，以获得技术上可用的输出电压。在此，薄层太阳能模块提供特殊的优点，即太阳能电池在制造层期间就已经能以集成形式串联连接。单个太阳能电池的这样集成的串联连接已在专利文献中被多次描述。仅示例性地参照专利文献DE 4324318C1。
一般地借助接线盒进行薄层太阳能模块到电负载的连接，所述接线盒设置在太阳能模块的背面上并且例如与接触接线柱一起用于薄层太阳能模块的一般以金属带的形式构成的连接接触。但是还已知具有两个接线盒的薄层太阳能模块，以减少在薄层太阳能模块内的电缆线。
发明内容
因此本发明的任务在于，以有利的方式扩展具有集成的太阳能电池的常规薄层太阳能模块，其中尤其是应当改善该模块的长时间稳定性和耐久性并且减小该模块的制造成本。该任务以及其它任务根据本发明的建议通过具有并列权利要求的特征的一种太阳能电池装置或通过一种体现这样的太阳能电池装置的薄层太阳能模块，以及通过一种用于制造该薄层太阳能模块的方法来解决。本发明的有利设计通过从属权利要求的特征说明。
根据本发明的一个方面，展示出一种具有集成的、串联连接的太阳能电池的太阳能电池装置。
本发明的太阳能电池装置包括衬底，在该衬底上施加具有多个层的层结构，该层结构包括第一电极层、第二电极层和设置在两个电极层之间的半导体层。应当理解，这种计数绝不是完整的，而是该层结构可以包含其它层。每个层可以包括一个或多个单层。通过该层结构形成pn结，即具有不同传导类型的层序列。在特殊的实施方式中，pn结通过异质结形成。
在本发明的太阳能电池装置中，层结构被分为多个区域，这些区域通过一个或多个区域沟相互电分离。在此，在这些区域的每一个中都构成由一个或多个连接成串联电路的相同取向的太阳能电池组成的太阳能电池支路。每个太阳能电池具有形成在第一和第二电极层中的第一和第二电极，以及具有位于两个电极之间的半导体材料，该半导体材料通过半导体层形成。有利地可以是，相互邻接的或直接相邻的太阳能电池支路具有反平行的通过方向。
本发明的太阳能电池装置还包括通过太阳能电池支路相互电连接的第一连接接触和第二连接接触。太阳能电池支路为此目的通过一个或多个中间接触串联连接。
此外，本发明的太阳能电池装置包括至少一个连接外壳（例如接线盒），在连接外壳中两个连接接触电连接。连接外壳为此目的配备至少一个适合于此的设备（例如接线柱设备）。连接外壳可以用于将太阳能电池装置连接到其它电设备。
在本发明的太阳能电池装置的在技术上特别简单地实现的有利设计中，层结构分成两个通过唯一的一个区域沟相互电分离的区域，在这些区域中分别构成太阳能电池支路。有利地，两个太阳能电池支路具有反平行的通过方向。在此，第一连接接触和第二连接接触通过两个太阳能电池支路相互电连接，其中两个太阳能电池支路通过唯一的一个中间接触串联连接。此外两个连接接触在共同的连接外壳中电连接。
在本发明的太阳能电池装置的在技术上特别简单地实现的另一个有利设计中，层结构分成四个通过三个区域沟相互电分离的区域，在这些区域中分别构成太阳能电池支路。有利地相邻的太阳能电池支路具有反平行的通过方向。在此，第一连接接触和第二连接接触通过4个太阳能电池支路相互电连接，其中4个太阳能电池支路通过3个中间接触串联连接。此外两个连接接触分别连接到单独的连接外壳。
在本发明的太阳能电池装置、尤其是在上述设计中，通过使用与常规太阳能电池装置相比更小数量的连接外壳可以有利地节省制造成本。此外由此可以改善太阳能电池装置的长时间稳定性和耐久性。本发明的其它优点从附图描述中得到。
在本发明的太阳能电池装置的另一个有利的设计中，层结构的其中分别构成太阳能电池支路的不同区域串联地并排设置，其中两个连接接触与至少一个中间接触相对地设置。特别有利的可以是，太阳能电池分别构成为条纹形，其中通过中间接触相互电连接的太阳能电池支路可以具有至少近似为U形的配置。同样有利的可以是，连接接触和中间接触分别以接触带的形式构成。通过这些措施，本发明的太阳能电池装置可以按照特别简单的方式在技术上实现。
根据本发明的另一方面，展示一种具有集成的、串联连接的太阳能电池的薄层太阳能模块，所述薄层太阳能模块具有如上所述的太阳能电池装置，其中每个太阳能电池以适于将太阳光光电转换为电功率的太阳能电池的形式构成。
在本发明的太阳能模块的有利设计中，薄层太阳能电池沉积在载体衬底上。载体衬底可以面向光入射，也称为顶层配置，或者背向光入射，也称为衬底配置。在衬底配置中，第一电极层以透明的前电极层的形式构成，并且第二电极层构成为背电极层，其中半导体层设置在背电极层的朝向前电极层的一侧。在衬底配置的情况下，可以按照特别有利的方式通过两个连接接触例如与共同的连接外壳的电连接来避免光电活性区域的遮蔽。但是还可以考虑为本发明的薄层太阳能模块设置顶层配置，在顶层配置的情况下光入射穿过透明的载体衬底地进行。
在本发明薄层太阳能模块的另一个有利设计中，包含由黄铜矿化合物制成的半导体层，黄铜矿化合物尤其是来自铜铟/镓硫/二硒（Cu(InGa)(SSe)2）、例如二硒铜铟（CuInSe2或CIS）的组的I-III-VI族半导体或同源化合物。黄铜矿化合物包含元素Cu、In、Ga、Al、Zn、Sn、S、Se或Te的一种或多种。如果半导体层基于黄铜矿，则衬底配置是特别有利的。但是半导体层也可以根据本发明包含碲化镉、无定形的、微形态的、微晶的和/或多晶的薄层硅。
根据本发明的另一个方面，展示一种用于对薄层太阳能模块的层结构进行结构化的方法，该层结构包括第一电极层、第二电极层和设置在两个电极层之间的半导体层，该方法包括以下步骤：
-在第二电极层中产生第一结构化线，由此第二电极层分为相互电分离的第二层片段，
-在该层结构中产生第二结构化线，用于将第一电极层和第二电极层电连接以用于将太阳能电池串联连接，
-在第一电极层中产生第三结构化线，由此第一电极层分为相互电分离的第一层片段，
其中从第一至第三结构化线中选择的一个结构化线被引导为，使得该结构化线具有超过至少两个相互电分离的区域的直线延伸，而其余两个结构化线和该结构化线有位移并且优选交叉，使得这些结构化线的顺序相反。
根据本发明的另一个方面，展示一种用于制造薄层太阳能模块的方法，该方法包括以下步骤：
-将层结构施加在衬底上，其中该层结构具有至少第一电极层、第二电极层和设置在两个电极层之间的半导体层，通过这些层形成pn结，
-通过上述用于对薄层太阳能模块的层结构结构化的方法对所述层结构进行结构化，其中产生多个分别由一个或多个串联连接的、相同取向的太阳能电池组成的太阳能电池支路，其中彼此相邻的太阳能电池支路优选具有反平行的通过方向，
-将一个或多个区域沟设置到层结构中，使得分别包含单独的太阳能电池支路的不同模块区域相互电分离，
-通过形成一个或多个中间接触将太阳能电池支路串联连接，
-形成第一连接接触和第二连接接触，所述第一连接接触和第二连接接触与太阳能电池支路导电地连接，
-在至少一个连接外壳中连接两个连接接触。
在本发明的方法的一种有利的实施中，两个连接接触在连接外壳中连接，从而可以放弃费事的、用于将两个连接接触与共同的接线盒电连接的缆线敷设。
附图说明
现在借助实施例详细阐述本发明，其中参照附图。
图1以俯视图示出本发明的薄层太阳能模块的第一实施例的示意图；
图2示出图1的薄层太阳能模块在中间区域（左侧的图）和边缘区域（右侧的图）中的示意性截面图；
图3示出用于说明图1的本发明薄层太阳能模块的层结构的结构化的示意图；
图4A-4B示出用于说明图1的本发明薄层太阳能模块的层结构的结构化的结构化线的示意图；
图5A-5B示出用于说明图1的本发明薄层太阳能模块的层结构的结构化的变型方案的结构化线的不同示意图；
图6示出本发明薄层太阳能模块的第二实施例的示意性透视图。
具体实施方式
首先参照图1和图2，在此借助示意图和不同的截面图说明整体用附图标记1表示的薄层太阳能模块。用于将太阳光光电转换为电能的薄层太阳能模块1是本发明太阳能电池装置的体现。在此，薄层太阳能模块1包括多个串联连接的、集成的太阳能电池2，所述太阳能电池2是本发明太阳能电池装置的太阳能电池的体现。
薄层太阳能模块1具有相应于衬底配置的结构，即薄层太阳能模块1具有电绝缘的衬底4以及由薄层制成的施加在该衬底上的层结构5，其中层结构5设置在衬底4的光入射侧的主表面6上。衬底4在此例如由具有相对小的透光率的玻璃组成，其中可以均匀地采用具有足够强度以及相对于所执行的过程步骤的惰性特性的其它绝缘材料。
层结构5包括设置在衬底4的主表面6上的背电极层7，该背电极层可以例如由不透光的金属如钼（Mo）组成并且例如通过阴极溅射施加到衬底4上。背电极层7例如具有大约1μm的层厚。在另一种实施方式中，背电极层也可以由不同的单个层的层堆叠组成。在背电极层7上沉积由掺杂的半导体组成的光电活性吸收层8，该半导体的带隙优选能够吸收尽可能大分量的太阳光。吸收层8例如由p导通的黄铜矿半导体组成，例如来自Cu(InGa)(SSe)2、尤其是掺杂了钠（Na）的二硒铜铟（CuInSe2）构成的组的化合物。吸收层8例如具有位于1-5μm的范围中并且例如大约为2μm的层厚。在吸收层8上沉积缓冲层9，该缓冲层9在此例如由单层的硫化镉（CdS）和单层的本征氧化锌（i-ZnO）组成，这在附图中未详细示出。缓冲层9例如具有比吸收层8更小的层厚。在缓冲层9上例如通过蒸镀施加前电极层10。前电极层10对在对于吸收层8灵敏的光谱范围中的射线来说是透明的（“窗口层”），以保证入射的太阳光只有很小的衰减。一般可以称为TCO层（TCO=Transparent Conductive Electrode，透明导电电极）的透明前电极层10基于掺杂的金属氧化物，例如n导通的、掺杂有铝（Al）的氧化锌（AZO）。通过前电极层10，与缓冲层9和吸收层8一起形成pn异质结（即具有相反的导通类型的不同层的序列）。前电极层10的层厚例如为大约800nm。
为了保护环境影响，在前电极层10上施加例如由聚乙烯醇缩丁醛（PVB）或乙烯醋酸乙烯酯（EVA）组成的塑料层11。此外，用对太阳光来说透明的遮盖板12封闭层结构5，所述遮盖板例如由具有小的含铁量的极白的玻璃组成。
为了提高总模块应力，薄层太阳能模块1的模块面被划分为多个单个的太阳能电池2，这些太阳能电池在第一太阳能电池支路28和第二太阳能电池支路29中分别相互连接为串联电路。为此目的，在采用合适的诸如激光写入的结构化技术和例如通过起模或刻划的机械处理来对层结构5结构化。在此重要的是，光电面积的损失尽可能的小并且所采用的结构化技术对于待去除的材料是选择性的。这样的结构化对每个太阳能电池3都以典型的方式包括3个结构化步骤，这些结构化步骤用缩略词P1，P2，P3缩写。这在下面将在参照图2的左侧视图的情况下详细阐述。
在第一结构化步骤P1中，通过产生第一层沟13中断背电极层7，其中形成第一背电极片段14和相对于其绝缘的第二背电极片段15。第一层沟13在此优选通过激光写入（例如借助准分子激光或钕-YAG激光）或者通过对背电极层7的机械处理来形成。第一层沟13在施加吸收层8之前形成并且在施加吸收层8时被该层的半导体材料填充。
在第二结构化步骤P2中，两个半导体层、也就是吸收层8和缓冲层9通过产生第二层沟16中断，其中形成第一半导体片段17和相对于其绝缘的第二半导体片段18。第二层沟16在此优选通过激光写入（例如借助准分子激光或钕-YAG激光）来形成。第二层沟16在施加前电极层10之前形成并且在施加前电极层10时被该层的导电材料填充。
在第三结构化步骤P3中，前电极层10、缓冲层9和吸收层8通过产生第三层沟19来中断，其中除了半导体层的中断的片段之外还形成第一前电极片段20和相对于其绝缘的第二前电极片段21。第三层沟19在此优选通过机械处理来形成。第三层沟19在施加塑料层11之前形成并且在施加塑料层11时被该层的绝缘材料填充。替换的可以考虑，第三层沟19仅将前电极层10中断。
由此，通过三个结构化步骤P1，P2，P3形成两个串联连接的太阳能电池2，其中第一前电极片段20和第一背电极片段14形成一个太阳能电池2的前电极和背电极，以及第二前电极片段21和第二背电极片段15形成另一个太阳能电池2的前电极和背电极。在此，一个太阳能电池2的前电极与另一个太阳能电池2的背电极导电连接。
在结构化步骤P1，P2，P3中，层沟13,16,19沿着结构化线形成，所述结构化线相应于结构化步骤P1，P2，P3的名称而被称为第一、第二和第三结构化线22-24。在图3中示意性示出三个结构化线22-24，其中左侧的图示出薄层太阳能模块1的一个截面的俯视图，中间的图示出相应于可识别的区域的、薄层太阳能模块1的详细片段，以及右侧的图示出用于说明结构化线22-24的单个太阳能电池2的俯视图。
如图1示出的，薄层太阳能模块1具有在俯视图中呈矩形的构造，其中以相应方式矩形的层结构5通过其中将层结构5完全清除到衬底4的中间的区域沟25被分为第一模块区域26和与第一模块区域26电分离的第二模块区域27。两个模块区域26,27具有相同的形状和大小并且在通过薄层太阳能模块1或衬底4的较长的尺寸限定的第一方向(x)上并排设置。在此，第一方向(x)与垂直于第一方向的第二方向(y)一起张紧一个平面，该平面与衬底4的主表面6平行。可以看出，区域沟25直线地沿着第二方向（y）延伸。
两个模块区域26,27分别具有单独的太阳能电池支路，其中在第一模块区域26中构成第一太阳能电池支路28以及在第二模块区域27中构成第二太阳能电池支路29。在两个太阳能电池支路28,29中，太阳能电池2分别相同取向地串联连接，其中每个太阳能电池2可通过太阳能电池符号识别，而太阳能电池支路28,29可通过逻辑连接的太阳能电池符号识别。在图1中，每个太阳能电池支路28,29例如包含11个太阳能电池2，其中应当理解，这些太阳能电池可以分别包含更大或更小数量的太阳能电池2。每个太阳能电池支路28,29可以例如具有例如40至150个、优选50至110个、特别优选100至110个和完全特别优选104个连接成串联电路的、相同取向的太阳能电池2。
条纹形太阳能电池2沿着第一方向（x）延伸，并且沿着第二方向(y)设置，其中相邻的太阳能电池2通过沿着第一方向(x)延伸的（想象的）分离线3相互分离，所述分离线3通过所属的第三层沟19的位置给出。太阳能电池2的通过第一至第三结构化线22-24的结构化沿着第一方向(x)进行。相应地，太阳能电池支路28,29分别沿着第二方向(y)串联连接，所述第二方向与薄层太阳能模块1或衬底4的较短的尺寸相应。
两个太阳能电池支路28,29具有反平行的通过方向，其中第一太阳能电池支路28沿着负的第二方向（-y）通过，而第二太阳能电池支路29沿着正的第二方向(y)通过。反平行太阳能电池支路28,29通过三个结构化步骤P1，P2，P3的制造在下面详细阐述。
在薄层太阳能模块1中，至少沿着第一方向(x)在两侧分别构成狭窄的边缘区域30,31，所述边缘区域尤其是用作太阳能电池支路28,29的接触区，其中为此目的显露相应的电极层。从而在第一边缘区域30的第一模块区域26中形成第一连接接触32而在第二模块区域27中形成第三连接接触34，这两个连接接触相互电分离。与此相反，在第二边缘区域31中，超出两个模块区域26,27地形成中间接触33。在此，接触32-34例如以尤其是可以由铝制成的金属带的形式构成。
在此，第一连接接触32通过第一太阳能电池支路28与中间接触34导电连接，其中与前面的太阳能电池2的前电极与后面的太阳能电池2的背电极的电连接相应，第一连接接触32与第一太阳能电池2的前电极电连接，而中间接触34与最后一个太阳能电池2的背电极电连接。
中间接触34与最后一个太阳能电池2的背电极的电连接在图2的右侧图可以看出，该图是薄层太阳能模块1在第二边缘区域31中的截面图。因此，背电极层17一直扩展到第二边缘区域31中，其中中间接触34被施加到背电极层7上。
此外，中间接触34通过第二太阳能电池支路29与第二连接接触33导电连接，其中与第一模块区域26中的连接相应，第二中间接触34与第一太阳能电池2的前电极导电连接，而第二连接接触33与第二太阳能电池支路29的最后一个太阳能电池2的背电极导电连接。
在两个边缘区域31,32中的电接触32-34例如可以通过焊接、粘接或焊剂焊接来制造，优选通过超声波焊接制造。根据本发明，被设定用于连接的各自电极层与金属带根据本发明焊接、粘接或焊剂焊接，并且制造持续稳定的电连接。
由此在薄层太阳能模块1中第一连接接触32通过两个太阳能电池支路28,29与第二连接接触33导电连接，所述太阳能电池支路28,29通过中间接触34串联连接。在串联连接的太阳能电池支路28,29中所有太阳能电池2都相同取向。
此外，在第一边缘区域30中设置对两个太阳能电池支路28,29来说共同的接线盒35，该接线盒设置在衬底4的背向主表面6的背面上并且配备有用于连接两个连接接触32,33的设备。例如，两个连接接触32,33通过可松脱或固定的装置与接线盒35连接。接线盒35用于将薄层太阳能模块1与电负载连接，例如未在图中示出的变流器。

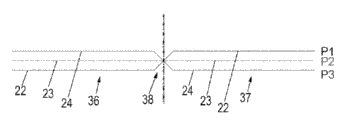

现在参照图4A和4B阐述一种用于在制造薄层太阳能模块1时对层结构5结构化的方法。
据此，第一结构化步骤P1的第一结构化线22超出完整的层结构5地沿着第一方向(x)直线地引导。与此不同，结构化步骤P2、P3的其余两个结构化线23,24在两个相应于模块区域26,27的区域36,37中分别具有沿着第二方向(y)的横向位移。从而，第二结构化线23在层结构5的与第一模块区域26相应的第一区域36中在正的第二方向(y)上与第一结构化线22有位移地设置，相反，第二结构化线23在层结构5的与第二模块区域27相应的第二区域37中在负的第二方向(-y)上与第一结构化线22有位移地设置。另一方面，第三结构化线24在第一区域36中在正的第二方向（y）上与第二结构化线23有位移地设置，相反，第三结构化线24在层结构5的第二区域37中在负的第二方向（-y）上与第二结构化线23有位移地设置。优选的，为此目的第二和第三结构化线23,24分别在为了形成区域沟25而设置的第三区域38中与第一结构化线22相交，其中在第一区域36中沿着正的第二方向(y)与第二结构化线23有位移地设置的第三结构化线24在第二区域37中沿着负的第二方向(y)与第二结构化线23有位移地设置。由此，三个结构化线22-24在第一区域36中的空间顺序与三个结构化线22-24在层结构5的第二区域37中的空间顺序相反，其中在第一区域36中第一、第二和第三结构化线沿着正的第二方向(y)并排设置，相反在第二区域37中第三、第二和第一结构化线沿着正的第二方向(y)并排设置。
在另一步骤中，区域沟25在第三区域38中构成，其中为此目的清除层结构5直到衬底4。通过形成区域沟25，形成两个相互电分离的模块区域26,27。区域沟25仅在层结构5的第三区域38中形成，其中存在结构化线23,24的与第一方向（x)倾斜延伸的片段。如已经提到的，可以通过第二和第三结构化线23,24沿着第二方向(y)的横向位移以简单的方式实现结构化线的顺序的颠倒，这导致太阳能电池2在两个模块区域25,26中的通过方向相反地或反平行地取向。
在图5A说明的用于对层结构5结构化的方法的变型中，代替第一结构化线22地，结构化步骤P2的第二结构化线23超出完整的层结构5地沿着第一方向(x)直线地引导。与此不同，其余两个结构化线22,24在第一和第二区域36,37中分别具有沿着第二方向(y)的横向位移。在此，第一结构化线22在层结构5的第一区域36中沿着负的第二方向(-y)与第二结构化线23有位移地设置，相反，第一结构化线22在层结构5的第二区域37中在正的第二方向(y)上与第二结构化线23有位移地设置。另一方面，第三结构化线24在第一区域36中沿着正的第二方向(y)与第二结构化线23有位移地设置，相反，第三结构化线24在层结构5的第二区域37中在负的第二方向(-y)上与第二结构化线23有位移地设置。优选的，为此目的第一和第三结构化线22,24分别在第三区域38中与第二结构化线22相交。由此，三个结构化线22-24在第一区域36中的空间顺序与三个结构化线22-24在层结构5的第二区域37中的空间顺序相反，其中在第一区域36中第一、第二和第三结构化线沿着正的第二方向(y)并排设置，相反在第二区域37中第三、第二和第一结构化线沿着正的第二方向(y)并排设置。
在图5B说明的用于对层结构5结构化的方法的变型中，第三结构化线24超出完整的层结构5地沿着第一方向(x)直线地引导。与此不同，其余两个结构化线22,23在两个区域36,37中分别具有沿着第二方向(y)的横向位移。在此，第二结构化线23在第一区域36中沿着正的第二方向(y)与第三结构化线24有位移地设置，相反，第二结构化线23在第二区域37中在负的第二方向(-y)上与第三结构化线24有位移地设置。另一方面，第一结构化线22在第一区域36中在正的第二方向(y)上与第二结构化线23有位移地设置，相反，第一结构化线22在第二区域37中在负的第二方向(-y)上与第二结构化线23有位移地设置。优选的，为此目的第一和第二结构化线22,23分别在第三区域38中与第三结构化线24相交。由此，三个结构化线22-24在第一区域36中的空间顺序与三个结构化线22-24在层结构5的第二区域37中的空间顺序相反，其中在第一区域36中第一、第二和第三结构化线沿着正的第二方向(y)并排设置，相反在第二区域37中第三、第二和第一结构化线沿着正的第二方向(y)并排设置。
用于对层结构5结构化的方法的不同变型可以是用于制造薄层太阳能模块1的方法的一部分。
在用于制造薄层太阳能模块1的示例性方法的第一变型中，采用图4A和4B说明的用于对层结构5结构化的第一变型。在此连续地执行以下步骤：
-利用背电极层7（钼）对衬底4涂层；
-用于制造背电极层7的绝缘的背电极片段14,15的结构化步骤P1，其中第一结构化线22具有直线的延伸；
-沉积或形成掺杂的吸收层8（Cu-Ga-In-(Se/S):Na）；
-沉积缓冲层9的第一层（CdS）；沉积缓冲层9的第二层(i-ZnO)；
-用于在相邻的太阳能电池的前电极片段和背电极片段之间制造电连接的结构化步骤P2，其中第二结构化线23相应于图4A有横向位移；
-沉积掺杂的前电极层10（ZnO:A）
-用于对相邻的太阳能电池2结构化的结构化步骤P3，其中第三结构化线24相应于图4A有横向位移，并且将层结构5去除到背面为止，用于在两个边缘区域30,31内构成接触区；
-除了接触区之外去除两个边缘区域30,31，并且必要时还去除沿着衬底4的其它未详细示出的边缘区域，并且将区域沟25去除到衬底4为止；
-制造中间接触和连接接触32-34（Al金属条纹）；
-对层结构5与塑料层11进行层压；
-安装接线盒35，以及将接线盒35与两个连接接触32,33连接。
在用于制造薄层太阳能模块1的示例性方法的第二变型中，采用图5A中说明的用于对层结构5结构化的方法的第二变型。在此连续地执行以下步骤：
-利用背电极层7（钼）对衬底4涂层；
-用于制造背电极层7的绝缘的背电极片段14,15的结构化步骤P1，其中第一结构化线22相应于图5A地有横向位移；
-沉积或形成掺杂的吸收层8（Cu-Ga-In-(Se/S):Na）；
-沉积缓冲层9的第一层（CdS）；
-沉积缓冲层9的第二层(i-ZnO)；
-用于在相邻的太阳能电池的前电极片段和背电极片段之间制造电连接的结构化步骤P2，其中第二结构化线23具有直线延伸；
-沉积掺杂的前电极层10（ZnO:A）
-用于对相邻的太阳能电池2结构化的结构化步骤P3，其中第三结构化线24相应于图5A有横向位移；
-去除两个边缘区域30,31，并且必要时还去除沿着衬底（4）的较短尺寸的其它未详细示出的边缘区域，并且去除区域沟25；
-制造中间接触和连接接触32-34（Al金属条纹）；
-对层结构5与塑料层11进行层压；
-安装接线盒35，以及将接线盒35与两个连接接触32,33连接。
在用于制造薄层太阳能模块1的示例性方法的第三变型中，采用图5B中说明的用于对层结构5结构化的方法的第二变型。在此连续地执行以下步骤：
-利用背电极层7（钼）对衬底4涂层；
-用于制造背电极层7的绝缘的背电极片段14,15的结构化步骤P1，其中第一结构化线22相应于图5B地有横向位移；
-沉积或形成掺杂的吸收层8（Cu-Ga-In-(Se/S):Na）；
-沉积缓冲层9的第一层（CdS）；
-沉积缓冲层9的第二层(i-ZnO)；
-用于在相邻的太阳能电池的前电极片段和背电极片段之间制造电连接的结构化步骤P2，其中第二结构化线23相应于图5B地有横向位移；
-沉积掺杂的前电极层10（ZnO:A）
-用于对相邻的太阳能电池2结构化的结构化步骤P3，其中第三结构化线24具有直线延伸，并且将层结构5去除到背面为止，用于在两个边缘区域30,31内构成接触区；
-除了接触区之外去除两个边缘区域30,31，并且必要时还去除沿着衬底4的其它未详细示出的边缘区域，并且将区域沟25一直去除到衬底4为止；
-制造中间接触和连接接触32-34（Al金属条纹）；
-对层结构5与塑料层11进行层压；
-安装接线盒35，将接线盒35与两个连接接触32,33连接。
用于制造薄层太阳能模块1的不同变型使得可以通过在对层结构5结构化时合适地引导结构化线22-24来简单地产生反平行的太阳能电池支路28,29。有利地，除了接触区之外，区域沟25与两个边缘区域30,31共同地、优选同时地被去除到衬底为止。
薄层太阳能模块1的特殊优点在于，只需要唯一的一个接线盒35来将两个连接接触32,33连接，由此可以减小制造成本并且由于尤其是通过湿气的入侵而导致的接线盒35的易腐蚀性而改善薄层太阳能模块1的长时间稳定性和可靠性。通过两个反平行取向的太阳能电池支路28,29，两个连接接触32,33设置在薄层太阳能模块1的同一侧上，从而以有利的方式可以放弃费事的、用于将两个连接接触32,33与共同的接线盒35电连接的缆线敷设，该缆线敷设在衬底配置中还可能导致光电活性区域被不期望地遮盖。通过两个连接接触32,33借助两个太阳能电池支路28,29的串联连接——所述太阳能电池支路28,29本身通过中间接触34彼此串联连接，实现了U形的配置。
区域沟25的宽度尤其是取决于两个模块区域26,27的击穿电压并且例如处于从1至10mm的范围中。区域沟25可以用电绝缘的材料填充，以提高击穿强度。在制造技术上，区域沟25的宽度取决于结构化线22-24的写入速度。薄层太阳能模块1被划分为两个大致相同大小的模块区域26,27导致太阳能电池电流的减半以及太阳能电池电压的加倍。由此，太阳能电池电流是沿着第一方向(x)测量的太阳能电池2的宽度的函数，该宽度例如处于1至11mm的范围中，优选处于2至8mm的范围中，并且尤其是等于大约5.5mm，以获得对技术应用来说有利的电流/电压特性。
参照图6，现在描述整体用附图标记101表示的本发明薄层太阳能模块1的第二实施例，其中为了避免不必要的重复仅描述与第一实施例的区别，其它部分参照上面进行的实施。
据此，薄层太阳能模块101的模块面被划分为多个单个太阳能电池102，这些太阳能电池在第一太阳能电池支路103、第二太阳能电池支路104、第三太阳能电池支路105和第四太阳能电池支路106中分别相互连接成串联电路。在此，在俯视图中具有矩形构造的薄层太阳能模块101分为第一模块区域110、第二模块区域111、第三模块区域112和第四模块区域113，其中第一模块区域110和第二模块区域111通过第一区域沟107相互电分离，第二模块区域111和第三模块区域112通过第二区域沟108相互电分离，以及第三模块区域112和第四模块区域113通过第三区域沟109相互电分离。模块区域110-113具有相同的形状和大小，并且在通过薄层太阳能模块101的较长的尺寸限定的第一方向(x)上串联地并排设置。区域沟107-109分别直线地沿着与第一方向垂直的第二方向(y)延伸。
每个模块区域110-113具有单独的太阳能电池支路，其中在第一模块区域110中构成第一太阳能电池支路103、在第二模块区域111中构成第二太阳能电池支路104、在第三模块区域112中构成第三太阳能电池支路105以及在第四模块区域113中构成第四太阳能电池支路106。在每个太阳能电池支路103-106中，太阳能电池102分别相同取向地串联连接。条纹形的太阳能电池102沿着第一方向(x)延伸，并且沿着第二方向(y)设置，其中相邻的太阳能电池103通过沿着第一方向(x)延伸的（想象的）分离线114相互分离。太阳能电池102通过第一至第三结构化步骤P1-P3的结构化沿着第一方向(x)进行。相应地，太阳能电池支路103-106分别沿着第二方向(y)串联连接，该第二方向与薄层太阳能模块101的较短的尺寸相应。在薄层太阳能模块101中，相邻的太阳能电池支路103-106分别具有反平行的通过方向，其中第一太阳能电池支路103沿着负的第二方向（-y）通过，第二太阳能电池支路29沿着正的第二方向（y）通过，第三太阳能电池支路105沿着负的第二方向（-y）通过，并且第四太阳能电池支路106沿着正的第二方向（y）通过。
在薄层太阳能模块101中，沿着第一方向(x)两侧分别构成狭窄的边缘区域115,116，它们尤其是用作太阳能电池支路103-106的接触区，其中为此目的显露各自的电极层。从而在第一边缘区域115的第一模块区域110中形成第一连接接触117（即超出第二和第三模块区域111,112的第二中间接触119）而在第四模块区域113中形成第二连接接触121，这两个连接接触分别相互电分离。与此相反，在第二边缘区域116中，超出第一和第二模块区域110,111地形成第一中间接触118，以及超出第三和第四模块区域112,113地形成第三中间接触120，所述第一和第三中间接触相互电分离。在此接触117-121例如以尤其是可以由铝制成的金属带的形式构成。在此，第一连接接触117通过第一太阳能电池支路103与第一中间接触118导电连接，第一中间接触118通过第二太阳能电池支路104与第二中间接触119导电连接，第二中间接触119通过第三太阳能电池支路105与第三中间接触120导电连接，以及第三中间接触120通过第四太阳能电池支路106与第二连接接触121导电连接。
由此在薄层太阳能模块101中，第一连接接触117通过四个串联连接的太阳能电池支路103-106与第二连接接触121导电连接。在串联连接的太阳能电池支路103-106中，所有太阳能电池102相同取向。
此外在第一边缘区域115的第一模块区域110中设置与第一连接接触117连接的第一接线盒122，该第一接线盒设置在薄层太阳能模块101的背面并且配备有用于连接第一连接接触117的设备。此外，在第一边缘区域115的第四模块区域113中设置与第二连接接触121连接的第二接线盒123，该第二接线盒同样设置在薄层太阳能模块101的背面上并且配备有用于连接第二连接接触121的设备。两个接线盒122,123用于将薄层太阳能模块101与电负载（例如变流器）电连接。
替换的，还可以在该配置中将连接接触117和121也在接线盒122,123中连接。
反平行太阳能电池支路103-106的制造可以相应于借助图4A，4B，5A和5B阐述的结构化线的横向位移在三个结构化步骤P1-P3中进行，其中沿着负的第二方向(-y)取向的太阳能电池支路方向被颠倒为沿着正的第二方向(y)取向的太阳能电池支路方向通过结构化线的直线延伸以及在附图中示出的两个其它结构化线的横向位移来实现，而沿着正的第二方向(y)取向的太阳能电池支路方向被颠倒为沿着负的第二方向(-y)取向的太阳能电池支路方向通过两个其它结构化线的相对于直线的结构化线来说镜像相反的横向位移来实现。图6所示的薄层太阳能模块101可以通过上面示出的制造方法的变型来完成，其中应用这样的结构化方法，通过该结构化方法使得可以简单地产生反平行的太阳能电池支路103-106。有利地，区域沟107-109与两个边缘区域115,116共同地、优选同时地被去除。
薄层太阳能模块101的特殊优点在于，对反平行取向的每一对太阳能电池支路103-106来说只需要唯一的一个接线盒122,123来连接连接接触117,121，由此可以减小制造成本并且改善薄层太阳能模块101的长时间稳定性和可靠性。通过由本身通过中间接触118-120相互串联连接的4个太阳能电池支路103-106将两个连接接触117,121串联连接，实现由多个连接的U组成的配置，该配置使得可以放弃费事的缆线敷设。通过设置模块区域110-113的数量和大小，尤其是串联连接的U的数量，可以有针对性地影响薄层太阳能模块101的电流/电压特性。虽然在图6中示出具有四个模块区域110-113的薄层太阳能模块101，应当理解，可以设置更大或更小数量的模块区域。在此优选的是，存在偶数数量的模块区域，其中相邻的太阳能电池支路具有反平行的通过方向。
本发明提供了一种薄层太阳能模块，其可以在工业连续生产中成本低廉地制造并且其相对于常规薄层太阳能模块的长时间稳定性和牢固性得到了改善。可以按照期望的方式有针对性地影响薄层太阳能模块的电流/电压特性。
附图标记列表
1薄层太阳能模块
2太阳能电池
3分离线
4衬底
5层结构
6主表面
7背电极层
8吸收层
9缓冲层
10前电极层
11塑料层
12覆盖板
13第一层沟
14第一背电极片段
15第二背电极片段
16第二层沟
17第一半导体片段
18第二半导体片段
19第三层沟
20第一前电极片段
21第二前电极片段
22第一结构化线
23第二结构化线
24第三结构化线
25区域沟
26第一模块区域
27第二模块区域
28第一太阳能电池支路
29第二太阳能电池支路
30第一边缘区域
31第二边缘区域
32第一连接接触
33第二连接接触
34中间接触
35接线盒
36第一区域
37第二区域
38第三区域
101薄层太阳能模块
102太阳能电池
103第一太阳能电池支路
104第二太阳能电池支路
105第三太阳能电池支路
106第四太阳能电池支路
107第一区域沟
108第二区域沟
109第三区域沟
110第一模块区域
111第二模块区域
112第三模块区域
113第四模块区域
114分离线
115第一边缘区域
116第二边缘区域
117第一连接接触
118第一中间接触
119第二中间接触
120第三中间接触
121第二连接接触
122第一接线盒
123第二接线盒

Claims (15)

1.太阳能电池装置（1,101），尤其是用于薄层太阳能模块，该太阳能电池装置包括衬底（4），在该衬底上施加具有多个层（7-10）的层结构（5），其中该层结构（5）被分为多个不同的区域（26,27,110-113），这些区域通过一个或多个区域沟（25,107-109）相互电分离，其中在每一个区域（26,27,110-113）中都构成包含多个串联连接的相同取向的太阳能电池（2,102）的太阳能电池支路（28,29,103-106）。
2.根据权利要求1所述的太阳能电池装置（1,101），其中太阳能电池支路（28,29,103-106）通过一个或多个中间接触（34,118-120）串联连接。
3.根据权利要求1或2之一所述的太阳能电池装置（1,101），其中层结构（5）具有第一电极层（10）、第二电极层（7）和设置在两个电极层（7,10）之间的半导体层（8），通过这些层形成pn结，其中半导体层（8）由黄铜矿化合物、碲化镉和/或硅形成。
4.根据权利要求1至3之一所述的太阳能电池装置（1,101），具有第一连接接触（32,117）和第二连接接触（33,121），所述第一连接接触和第二连接接触通过太阳能电池支路（28,29,103-106）相互电连接，其中太阳能电池支路（28,29,103-106）通过一个或多个中间接触（34,118-120）串联连接，具有至少一个连接外壳（35,122,123），两个连接接触（32,33,117,121）在该至少一个连接外壳中连接。
5.根据权利要求4所述的太阳能电池装置（1,101），其中：
-层结构分成两个通过区域沟（25）相互电分离的区域（26,27），
-第一连接接触（32）和第二连接接触（33）通过两个太阳能电池支路（28,29）相互电连接，其中两个太阳能电池支路（28,29）通过中间接触（34）串联连接，
-两个连接接触（32,33）连接到共同的连接外壳（35）。
6.根据权利要求4所述的太阳能电池装置（101），其中：
-层结构分成四个区域（110-113），这四个区域通过三个区域沟（107-109）相互电分离，
-第一连接接触（117）和第二连接接触（121）通过4个太阳能电池支路（103-106）相互电连接，其中4个太阳能电池支路（103-106）通过3个中间接触（118-120）串联连接，
-两个连接接触（117,121）分别连接到单独的连接外壳（122,123）。
7.根据权利要求1至6之一所述的太阳能电池装置（1,101），其中太阳能电池（2,102）分别构成为条纹形。
8.根据权利要求1至7之一所述的太阳能电池装置（1,101），其中连接接触和中间接触（32-34,117-121）分别以接触带的形式构成。
9.根据权利要求1至8之一所述的太阳能电池装置（1,101），其中至少一个区域沟（25,107-109）具有与其延伸垂直测量的、处于0.5至10mm范围中、尤其是1至3mm范围中的宽度。
10.根据权利要求1至9之一所述的太阳能电池装置（1,101），其中至少一个区域沟（25,107-109）被电绝缘的材料填充。
11.薄层太阳能模块（1,101），其以根据权利要求1至10之一的太阳能电池装置的形式构成。
12.根据权利要求11所述的薄层太阳能模块（1,101），其中第一电极层（10）是透明的前电极层并且第二电极层（7）是背电极层，其中衬底（4）设置在背电极层的背向前电极层的一侧。
13.用于对薄层太阳能模块（1,101）的层结构（5）进行结构化的方法，该层结构（5）包括第一电极层（10）、第二电极层（7）和设置在两个电极层（7,10）之间的半导体层（8），该方法包括以下步骤：
-在第二电极层（7）中产生第一结构化线（22），由此第二电极层（7）分为相互电分离的第二层片段（14,15），
-产生第二结构化线（23），用于将第一电极层（10）和第二电极层（7）电连接以用于将太阳能电池串联连接，
-在第一电极层（10）中产生第三结构化线（24），由此第一电极层（10）分为相互电分离的第一层片段（20,21），
其中从第一至第三结构化线（22-24）中选择的一个结构化线被引导为，使得该结构化线具有超过至少两个相互电分离的区域（26,27,110-113）的直线延伸，而其余两个结构化线和该结构化线相互间有位移，使得这些结构化线（22-24）的顺序相反。
14.根据权利要求13所述的方法，其中从第一至第三结构化线（22-24）中选择的一个结构化线被引导为，使得该结构化线具有超过至少两个相互电分离的区域（26,27,110-113）的直线延伸，而其余两个结构化线与该结构化线交叉为使得这些结构化线（22-24）的顺序相反。
15.用于制造薄层太阳能模块（1,101）的方法，该方法包括以下步骤：
-将层结构（5）施加到衬底（4）上，其中该层结构（5）具有至少第一电极层（10）、第二电极层（7）和设置在两个电极层（7,10）之间的半导体层（8），通过这些层形成pn结，
-通过根据权利要求14的方法对所述层结构（5）进行结构化，使得产生多个分别由多个串联连接的、相同取向的太阳能电池（2，102）组成的太阳能电池支路（28,29,103-106），其中彼此相邻的太阳能电池支路尤其是能够具有反平行的通过方向，
-将一个或多个区域沟（25,107-109）设置到层结构（5）中，使得分别包含单独的太阳能电池支路的不同模块区域（26,27,110-113）相互电分离，
-通过形成一个或多个中间接触（34,118-120）将太阳能电池支路（28,29,103-106）串联连接，
-形成第一连接接触（32,117）和第二连接接触（33,121），所述第一连接接触和第二连接接触与太阳能电池支路（28,29,103-106）导电地连接，
-在至少一个连接外壳（35,122,123）中连接两个连接接触（32,33,117，121）。
CN2011800076202A 2010-01-29 2011-01-27 太阳能电池装置和薄层太阳能模块及其制造方法 Pending CN102714231A (zh)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
EP10152086.4 2010-01-29
EP10152086A EP2352171A1 (de) 2010-01-29 2010-01-29 Solarzellenanordnung und Dünnschichtsolarmodul, sowie Herstellungsverfahren hierfür
PCT/EP2011/051133 WO2011092239A1 (de) 2010-01-29 2011-01-27 Solarzellenanordnung und dünnschichtsolarmodul, sowie herstellungsverfahren hierfür

Publications (1)

Publication Number Publication Date
CN102714231A true CN102714231A (zh) 2012-10-03

Family

ID=43332661

Family Applications (1)

Application Number Title Priority Date Filing Date
CN2011800076202A Pending CN102714231A (zh) 2010-01-29 2011-01-27 太阳能电池装置和薄层太阳能模块及其制造方法

Country Status (8)

Country Link
US (1) US20120285512A1 (zh)
EP (2) EP2352171A1 (zh)
JP (1) JP2013518424A (zh)
KR (1) KR101502208B1 (zh)
CN (1) CN102714231A (zh)
EA (1) EA201290719A1 (zh)
WO (1) WO2011092239A1 (zh)
ZA (1) ZA201205387B (zh)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN105103293A (zh) * 2013-03-15 2015-11-25 尼斯迪格瑞科技环球公司 具有通过印刷导体串联连接的印刷光伏电池的光伏模块

Families Citing this family (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN110277458A (zh) * 2017-03-09 2019-09-24 伟创力有限公司 叠瓦式阵列太阳能电池及制造包括叠瓦式阵列太阳能电池的太阳能组件的方法
KR101842393B1 (ko) * 2017-05-10 2018-03-26 한양대학교 산학협력단 Pn접합 광 변조기 및 그 제조 방법
US12349503B2 (en) 2019-06-14 2025-07-01 Longi Solar Technology (Taizhou) Co., Ltd. Solar cell sheet and solar cell panel
GB202119059D0 (en) * 2021-12-29 2022-02-09 Rec Solar Pte Ltd Solar module

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE19934560A1 (de) * 1999-07-22 2001-02-01 Zsw Photovoltaikmodul mit integriert serienverschalteten Zellen und Herstellungsverfahren hierfür
US6870087B1 (en) * 2001-09-14 2005-03-22 Patrick Gallagher Assembly method and apparatus for photovoltaic module
CN101421846A (zh) * 2006-04-13 2009-04-29 壳牌可再生能源有限公司 太阳能电池组件
US20090126773A1 (en) * 2005-02-16 2009-05-21 Akira Shimizu Solar Cell and Fabrication Method Thereof
CN102549762A (zh) * 2009-09-30 2012-07-04 Lg伊诺特有限公司 太阳能电池设备

Family Cites Families (16)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH0660155U (ja) * 1993-01-12 1994-08-19 鐘淵化学工業株式会社 集積型太陽電池モジュール
DE4324318C1 (de) 1993-07-20 1995-01-12 Siemens Ag Verfahren zur Serienverschaltung einer integrierten Dünnfilmsolarzellenanordnung
EP1069624A3 (en) * 1999-07-16 2007-03-07 SANYO ELECTRIC Co., Ltd. Solar cell module
JP2001036104A (ja) * 1999-07-16 2001-02-09 Sanyo Electric Co Ltd 太陽電池モジュール
JP2001036105A (ja) * 1999-07-16 2001-02-09 Sanyo Electric Co Ltd 太陽電池モジュール
JP2005277187A (ja) * 2004-03-25 2005-10-06 Sharp Corp 太陽電池モジュール
JP2005277113A (ja) * 2004-03-25 2005-10-06 Sanyo Electric Co Ltd 積層型太陽電池モジュール
JP2006332353A (ja) * 2005-05-26 2006-12-07 Fuji Electric Holdings Co Ltd 太陽電池モジュール
WO2007118814A2 (en) * 2006-04-13 2007-10-25 Shell Erneuerbare Energien Gmbh Solar module
JP4290747B2 (ja) * 2006-06-23 2009-07-08 シャープ株式会社 光電変換素子およびインターコネクタ付き光電変換素子
DE102006057454A1 (de) * 2006-12-06 2008-06-26 Schott Solar Gmbh Photovoltaisches Modul
JP4819004B2 (ja) * 2007-08-10 2011-11-16 シャープ株式会社 太陽電池アレイおよび太陽電池モジュール
JP2009088175A (ja) * 2007-09-28 2009-04-23 Sharp Corp 薄膜太陽電池モジュールおよびその製造方法
US8567612B2 (en) * 2008-04-15 2013-10-29 Nanoh2O, Inc. Hybrid TFC RO membranes with nitrogen additives
US20100126559A1 (en) * 2008-11-26 2010-05-27 Applied Materials, Inc. Semi-Transparent Thin-Film Photovoltaic Modules and Methods of Manufacture
JP4758496B2 (ja) * 2009-05-15 2011-08-31 シャープ株式会社 薄膜太陽電池モジュール

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE19934560A1 (de) * 1999-07-22 2001-02-01 Zsw Photovoltaikmodul mit integriert serienverschalteten Zellen und Herstellungsverfahren hierfür
US6870087B1 (en) * 2001-09-14 2005-03-22 Patrick Gallagher Assembly method and apparatus for photovoltaic module
US20090126773A1 (en) * 2005-02-16 2009-05-21 Akira Shimizu Solar Cell and Fabrication Method Thereof
CN101421846A (zh) * 2006-04-13 2009-04-29 壳牌可再生能源有限公司 太阳能电池组件
CN102549762A (zh) * 2009-09-30 2012-07-04 Lg伊诺特有限公司 太阳能电池设备

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN105103293A (zh) * 2013-03-15 2015-11-25 尼斯迪格瑞科技环球公司 具有通过印刷导体串联连接的印刷光伏电池的光伏模块
US10020417B2 (en) 2013-03-15 2018-07-10 Printed Energy Pty Ltd Photovoltaic module having printed PV cells connected in series by printed conductors

Also Published As

Publication number Publication date
ZA201205387B (en) 2013-03-27
EP2352171A1 (de) 2011-08-03
KR20120128616A (ko) 2012-11-27
EP2529407A1 (de) 2012-12-05
EA201290719A1 (ru) 2013-01-30
KR101502208B1 (ko) 2015-03-12
JP2013518424A (ja) 2013-05-20
WO2011092239A1 (de) 2011-08-04
US20120285512A1 (en) 2012-11-15

Similar Documents

Publication Publication Date Title
JP5676280B2 (ja) ソーラモジュール
CN106159020B (zh) 使用异质结太阳能电池的双面光伏模块
JP5901773B2 (ja) 直列接続部を含む薄膜ソーラーモジュール、及び、複数の薄膜ソーラーセルを直列接続する方法
JP2013510426A (ja) 太陽電池及びその製造方法
KR20150045309A (ko) 태양전지 모듈
CN102714231A (zh) 太阳能电池装置和薄层太阳能模块及其制造方法
JP5916605B2 (ja) 太陽光発電装置
KR20120119807A (ko) 태양 전지
KR101550927B1 (ko) 태양전지 및 이의 제조방법
US20130186461A1 (en) Solar cell and method of manufacturing the same
EP2736082A2 (en) Photoelectric module
KR101349429B1 (ko) 태양광 발전장치
EP2528106A1 (en) Photovoltaic power generation device and manufacturing method thereof
EP3803985B1 (en) Solar modul with an enlarged aperture area
US20130312821A1 (en) Solar cell
EP2876695A1 (en) Solar cell
JP2013175498A (ja) 光電変換モジュール
JP2014049484A (ja) 光電変換装置
JP2009267093A (ja) 太陽電池モジュール
JPWO2018051659A1 (ja) 太陽電池モジュールおよび太陽電池セル

Legal Events

Date Code Title Description
C06 Publication
PB01 Publication
C10 Entry into substantive examination
SE01 Entry into force of request for substantive examination
C02 Deemed withdrawal of patent application after publication (patent law 2001)
WD01 Invention patent application deemed withdrawn after publication

Application publication date: 20121003
