本发明公开了一种发送和接收空闲模式参数更新信息的方法及其设备。一种在无线通信系统中接收空闲模式参数更新信息的机器对机器（M2M）装置包括：接收器，该接收器用于从基站接收寻呼消息，该寻呼消息包括指示M2M组ID的M2M组标识符（ID）字段和指示空闲模式参数更新的动作码字段；以及处理器，当所述M2M组ID对应于所述处理器的M2M组ID时，该处理器对所述动作码字段进行解码，从而获取指示所述寻呼消息是与空闲模式参数更新有关的消息的信息。寻呼消息可以还包括指示更新的M2M组ID的更新的M2M组ID字段，并且处理器可以解码更新的M2M组ID字段，从而获取更新的M2M组ID信息。

Description

用于发送和接收空闲模式参数更新信息的方法及其设备
技术领域
本发明涉及无线通信，更具体地，涉及用于发送和接收空闲模式参数更新信息的方法及其设备。
背景技术
机器对机器（M2M）通信指的是电子装置与另一电子装置之间的通信。在广义上，M2M通信指的是电子装置之间的有线或无线通信或由人控制的设备和机器之间的通信。然而，一般来说，M2M通信近来指的是电子装置之间的无线通信（即，没有人的控制的情况下执行的装置之间的无线通信）。
在引入M2M通信的20世纪90年代初期，M2M通信已经被认识为远程控制或远程信息处理并且M2M通信市场也非常有限。然而，M2M通信市场由于M2M通信在近年来已经得到快速的发展而在全球引起了注意。具体地，在POS（销售点）和安全相关应用市场中，M2M通信对诸如车队管理、机器和设备的远程监视、施工机械设备的运行时间的测量和自动测量热或用电的智能仪表等的领域有着显著的影响。期待的是，M2M通信将用于与现有的移动通信以及低功率通信解决方案（如无线高速因特网、Wi-Fi、Zigbee）关联的各种应用，并且其覆盖面将扩展到企业对消费者（B2C）市场而不是局限于企业对企业（B2B）市场。
在M2M通信的时代，由于所有设置有用户识别模块（SIM）卡的机器都能够执行数据发送和接收，因此它们可以被远程控制。例如，M2M通信技术可用于很多机器和设备，例如汽车、卡车、火车、集装箱、自动售货机和油箱。这样，M2M通信技术的应用范围非常广阔。
根据相关技术，由于在通常情况下移动台被单独控制，因此利用一对一通信模式来执行基站与移动台之间的通信。假设，很多M2M装置通过这样的一对一通信模式执行与基站的通信，则由于各M2M装置与基站之间产生的信令将引起网络过载。如上所述，如果M2M通信快速地扩散并广泛地使用，则由于由M2M装置之间的通信或者各M2M装置与基站之间的通信引起的过载会出现问题。
发明内容
技术问题
被设计为解决常规问题的本发明目的在于提供一种允许机器对机器（M2M）装置在无线通信系统中接收空闲模式参数更新信息的方法。
本发明的另一目的在于提供一种在无线通信系统中接收空闲模式参数更新信息的M2M装置。
本发明的又一目的在于提供一种允许基站发送空闲模式参数更新信息的方法。
本发明的又一目的在于提供一种发送空闲模式参数更新信息的基站。
本领域技术人员将理解的是，本发明能够实现的目的不限于上面已经具体描述的，并且根据以下详细的描述将更加清楚地理解本发明能够实现的上述和其它目的。
解决方案
为了解决上述技术问题，在本发明的一个方面中，一种允许机器对机器（M2M）装置在无线通信系统中接收空闲模式参数更新信息的方法包括以下步骤：从基站接收寻呼消息，该寻呼消息包括指示M2M组ID的M2M组标识符（ID）字段和指示空闲模式参数更新的动作码字段；以及当所述M2M组ID对应于所述M2M装置的M2M组ID时，对所述动作码字段进行解码，以获取指示所述寻呼消息是与空闲模式参数更新有关的消息的信息。所述寻呼消息可以还包括指示更新的M2M组ID的更新的M2M组ID字段，并且所述方法可以还包括以下步骤：通过对所述更新的M2M组ID字段进行解码来获取更新的M2M组ID信息。所述寻呼消息可以还包括指示维持更新的可用状态的持续时间的可用状态计时器字段，并且所述方法可以还包括以下步骤：通过对所述可用状态计时器字段进行解码，获取关于维持更新的可用状态的持续时间的信息。所述寻呼消息可以还包括指示维持更新的不可用状态的持续时间的不可用状态计时器字段，并且所述方法可以还包括以下步骤：通过对所述不可用状态计数器字段进行解码，来获取关于维持更新的不可用状态的持续时间的信息。所述寻呼消息可以还包括指示更新的多播安全密钥的多播安全密钥字段，并且所述方法可以还包括以下步骤：通过对所述多播安全密钥字段进行解码，来获取更新的多播安全密钥信息。所述寻呼消息可以还包括指示更新的寻呼周期的寻呼周期字段，并且所述方法可以还包括以下步骤：通过对所述寻呼周期字段进行解码，来获取关于更新的寻呼周期的信息。
为了解决上述技术问题，在本发明的另一个方面中，一种在无线通信系统中接收空闲模式参数更新信息的机器对机器（M2M）装置包括：接收器，该接收器从基站接收寻呼消息，该寻呼消息包括指示M2M组ID的M2M组标识符（ID）字段和指示空闲模式参数更新的动作码字段；以及处理器，当所述M2M组ID对应于所述处理器的M2M组ID时，该处理器对所述动作码字段进行解码，以获取指示所述寻呼消息是与空闲模式参数更新有关的消息的信息。所述寻呼消息可以还包括指示更新的M2M组ID的更新的M2M组ID字段，并且所述处理器可以通过对所述更新的M2M组ID字段进行解码来获取更新的M2M组ID信息。所述寻呼消息可以还包括指示维持更新的可用状态的持续时间的可用状态计时器字段，并且所述处理器可以通过对所述可用状态计时器字段进行解码，获取关于维持更新的可用状态的持续时间的信息。所述寻呼消息可以还包括指示维持更新的不可用状态的持续时间的不可用状态计时器字段，并且所述处理器可以通过对所述不可用状态计数器字段进行解码，来获取关于维持更新的不可用状态的持续时间的信息。所述寻呼消息可以还包括指示更新的多播安全密钥的多播安全密钥字段，并且所述处理器可以通过对所述多播安全密钥字段进行解码，来获取更新的多播安全密钥信息。所述寻呼消息可以还包括指示更新的寻呼周期的寻呼周期字段，并且所述处理器可以通过对所述寻呼周期字段进行解码，来获取关于更新的寻呼周期的信息。
为了解决上述技术问题，在本发明的又一方面中，一种在无线通信系统中向机器对机器（M2M）装置发送空闲模式参数更新信息的方法包括以下步骤：向所述M2M装置发送寻呼消息，该寻呼消息包括指示M2M组ID的M2M组标识符（ID）字段和动作码字段，其中，所述动作码指示所述寻呼消息与空闲模式参数更新有关。所述寻呼消息可以还包括以下字段中的至少一个：指示更新的M2M组ID的更新的M2M组ID字段、指示维持更新的可用状态的持续时间的可用状态计时器字段、指示维持更新的不可用状态的持续时间的不可用状态计时器字段和指示更新的寻呼周期的寻呼周期字段。
为了解决上述技术问题，在本发明的又一方面中，一种在无线通信系统中向机器对机器（M2M）装置发送空闲模式参数更新信息的基站包括：发送器，该发送器向所述M2M装置发送寻呼消息，该寻呼消息包括指示M2M组ID的M2M组标识符（ID）字段和动作码字段，其中，所述动作码指示所述寻呼消息与空闲模式参数更新有关。
有益效果
M2M装置可以通过经由寻呼消息接收更新的空闲模式参数信息来基于更新的空闲模式参数信息执行有效通信。
而且，根据本发明，M2M装置可以通过接收各种组寻呼和个体寻呼消息，来有效地执行通信。
本领域技术人员将理解的是，本发明能够实现的效果不限于上面已经具体描述的，并且根据以下详细的描述将更加清楚地理解本发明能够实现的其它优点。
附图说明
附图被包括进来以提供对本发明的进一步理解，并且被并入本申请且构成本申请的一部分，附图例示了本发明的实施方式，并且与说明书一起用于说明本发明的原理。在附图中：
图1是例示根据本发明的一个实施方式的M2M装置和基站的构造的简要视图；
图2是例示层级M2M组结构的示例的图；
图3是例示用于分配组ID和子组ID的方法的示例的图；
图4是例示发送在寻呼消息中被设置为1的组寻呼指示字段的实施方式的图；
图5是例示在第一寻呼消息中包括在第一寻呼消息中的组寻呼指示字段被设置为0（即，个体寻呼消息发送），然后发送个体寻呼消息的图；
图6是例示在网络重入期间由接收组寻呼消息的M2M装置执行的代码测距的图；
图7是例示根据一个实施方式的单独发送个体寻呼消息的图；
图8是例示根据另一个实施方式的单独发送个体寻呼消息的图；
图9是例示组内不存在用于寻呼的M2M装置的示例的图；
图10是例示用于允许属于一个组的M2M装置更新参数的方法的图；
图11是例示在空闲模式进入期间，通过寻呼消息来更新空闲模式参数，并且将该空闲模式参数分配到M2M装置的图；
图12是例示通过单播MAC控制消息来更新各个个体M2M装置的空闲模式参数的实施方式的图；以及
图13是例示在空闲模式进入期间以与图12相同的方式更新空闲模式参数并且将该空闲模式参数分配到M2M装置的图。
具体实施方式
下文中，将参照附图描述本发明的优选实施方式。应理解的是，将与附图一起公开的详细描述旨在描述本发明的示例性实施方式，并且不旨在描述能够实施本发明的唯一实施方式。下面对本发明的详细描述包括用于提供对本发明的全面理解的详细内容。然而，对于本领域技术人员易见的是，本发明可以在没有这些详细内容的情况下实现。例如，虽然在假设移动通信系统是3GPP LTE系统或3GPP LTE-A系统的情况下进行以下描述，但是以下描述可以应用于其它任意的移动通信系统，3GPP LTE或3GPP LTE-A专用的内容除外。
在一些情况下，为了防止本发明的概念变得模糊，将省略公知的结构和设备，或者将其示出为基于各结构和设备的主要功能的框图的形式。而且，在尽可能地，将在附图和说明书通篇中使用相同的附图标记来表示相同或类似的部件。
而且，在以下描述中，假定移动台指的是诸如用户设备（UE）和高级移动台（AMS）之类的移动或者固定类型的用户终端设备。还假定基站指的是诸如Node B（NB）、eNode B和接入点（AP）之类的与移动台执行通信的网络终端的任意节点。在本说明书中，虽然本发明的描述基于IEEE802.16系统，但是描述可以应用于其它各种移动通信系统。
在移动通信系统中，移动台可以通过下行链路（DL）从基站接收信息，并且也可以通过上行链路向基站发送信息。从移动台发送的和由移动台接收的信息的示例包括数据和各种控制信息。各种物理信道根据从移动台发送的或由移动台接收到的信息的类型和用途而存在。
以下技术可以用于各种无线接入系统，诸如CDMA（码分多址接入）、FDMA（频分多址接入）、TDMA（时分多址接入）、OFDMA（正交频分多址接入）和SC-FDMA（单载波频分多址接入）。CDMA可以由诸如通用地面无线电接入（UTRA）或CDMA2000的无线电技术来实现。TDMA可以由诸如全球移动通信系统（GSM）/通用分组无线业务（GPRS）/增强型数据速率GSM演进（EDGE）之类的无线电技术来实现。OFDMA可以由诸如IEEE802.11（Wi-Fi）、IEEE802.16（WiMAX）、IEEE802.20和演进UTRA（E-UTRA）之类的无线电技术来实现。UTRA是通用移动电信系统（UMTS）的一部分。第三代合作伙伴项目长期演进（3GPP LTE）通信系统是利用E-UTRA、并在下行链路中利用OFDMA同时在上行链路中利用SC-FDMA的演进UMTS（E-UMTS）的一部分。LTE-高级（LTE-A）是3GPP LTE系统的演进版本。LTE-A是3GPP LTE的演进版本。
而且，提供下文在本发明的实施方式中所使用的具体术语，用于辅助本发明的理解，并且在不偏离本发明的技术精神的范围内可以对具体术语进行各种修改。
下文中，M2M装置之间的通信意味着在没有用户的控制的情况下在移动台之间通过基站或者在基站与移动台之间执行的信息交换。因此，M2M装置表示能够支持M2M装置的通信的移动台。用于M2M服务的接入服务网络将被定义为M2M接入服务网络（ASN），并且与M2M装置执行通信的网络实体将被称为M2M服务器。M2M服务器执行M2M应用，并且提供用于一个或更多个M2M装置的M2M特定服务。M2M特征是M2M应用的特征，并且可以要求一个或更多个特征以提供应用。M2M装置组表示共享一个或更多个特征的M2M装置的组。
在特定网络中，在M2M模式中执行通信的装置（可以称为诸如M2M装置和M2M通信装置以及机器型通信（MTC）装置之类的各种术语）将随着其装置应用类型的增加而逐渐地增加。装置应用类型的示例包括（1）安全、（2）公共安全、（3）跟踪与追溯、（4）支付、（5）保健、（6）远程维护和控制、（7）计量、（8）消费者设备、（9）安全相关应用市场和POS（销售点）的车队管理、（10）售货机的装置之间的通信、（11）设施和机器的远程控制、施工机器设备的运行时间测量以及自动测量热或者用电的智能仪表以及（12）监视摄像头的监视视频通信。然而，装置应用类型不限于上述示例，并且可以使用其它各种装置应用类型。
下文中，将基于应用于无线通信系统（例如，IEEE802.16e/m）的M2M通信来描述本发明的实施方式。然而，本发明的M2M通信不限于上述无线通信，并且可以应用于诸如3GPP LTE系统的其它通信系统。
图1是例示根据本发明的实施方式的M2M装置和基站的构造的简要视图。
在图1中，M2M装置100（或M2M通信装置）和基站150中的每一个可以包括射频（RF）单元110、160和处理器120、170。M2M装置和基站中的每一个可以选择性地包括存储器130、180。各个RF单元110、160可以包括发送器111、161和接收器112、162。在M2M装置100的情况下，发送器111和接收器112可以被配置为向基站150和其它M2M装置发送信号以及从基站150和其它M2M装置接收信号，并且处理器120可以与发送器111和接收器112功能性地连接以控制发送器111和接收器112向其它装置发送信号和从其它装置接收信号的过程。而且，处理器120对于用于发送的信号执行各种处理，然后将处理后的信号发送给发送器111，并且可以对由接收器112接收的信号执行处理。处理器120可以根据需要将交换的消息中包括的信息存储在存储器130中。如上配置的M2M装置100可以执行后面将描述的各种实施方式的方法。同时，虽然图1中未示出，但是M2M装置100可以根据其装置应用类型而包括各种额外的元件。如果对应的M2M装置100用于智能计量，则其可以包括用于功率测量的额外元件。用于功率测量的操作可以由图1中所示的处理器120控制，或者可以由单独的处理器（未示出）控制。
虽然图1例示了M2M装置100与基站150之间执行的通信的示例，但是可以以与图1中所示的各个装置相同的方式在均可以执行将在下面描述的根据各种实施方式的方法的M2M装置之间执行根据本发明的用于M2M通信的方法。
在基站150的情况下，发送器161和接收器162可以被配置为将信号发送到另一基站、M2M服务器和M2M装置以及从它们接收信号，并且处理器170可以与发送器161和接收器162功能性地连接以控制发送器161和接收器162向其它装置的信号发送过程和从其它装置的信号接收过程。而且，处理器170执行对于用于发送的信号的各种处理，然后将处理后的信号发送给发送器161，并且可以对由接收器162接收的信号执行处理。处理器170可以根据需要将交换的消息中包括的信息存储在存储器180中。如上配置的基站150可以执行将在下面将描述的各种实施方式的方法。
M2M装置100和基站150的各处理器120、170指示（例如，控制、协调或管理）M2M装置110和基站150的各自的操作。各处理器120、170可以与存储有程序代码和数据的存储器130、180连接。存储器130、180与处理器120、170连接并且在其中存储操作系统、应用程序和一般文件。
处理器120、170可以被称为控制器、微控制器、微处理器或微型计算机。同时，处理器120、170可以由硬件、固件、软件或它们的组合来实施。如果通过硬件实施本发明的实施方式，则处理器120、170可以包括专用集成电路（ASIC）、数字信号处理器（DSP）、数字信号处理装置（DSPD）、可编程逻辑器件（PLD）和现场可编程门阵列（FPGA）。
同时，如果利用固件或软件实施本发明的实施方式，则固件或软件可以被配置为包括执行本发明的功能或操作的模块、过程或功能。固件或软件可以设置在处理器120、170中或可以存储在存储器130、180中并随后可以由处理器120、170驱动。
下文中，空闲模式是一种通过移动台与基站之间的信令来管理由基站批准的寻呼偏移、寻呼周期和寻呼组，以节省移动台的电力的模式。换言之，空闲模式是一种允许移动台在没有登记到特定基站的情况下周期性地接收下行链路广播消息的机制，即使是移动台通过广阔区域在存在多个基站的无线电链路环境中漫游。
空闲模式是停止所有正常操作以及切换（HO）并且仅维持下行链路同步以仅在给定时段接收寻呼消息（其为广播消息）的状态。寻呼消息是向移动台指示寻呼动作的消息。例如，寻呼动作的示例包括测距和网络重入。
空闲模式可以由移动台或者基站发起。换言之，移动台可以通过向基站发送撤销登记请求（DREG-REQ）消息并且从基站接收响应于DREG-REQ消息的撤销登记响应（DREG-RSP）消息来进入空闲模式。而且，基站可以通过向移动台发送未经请求的撤销登记响应（DREG-RSP）消息或者撤销登记命令（DREG-CMD）来进入空闲模式。
如果移动台在空闲模式下在可用间隔（AI）中接收到与其对应的寻呼消息，则通过经由网络进入过程切换为连接模式来向基站发送数据和从基站接收数据。
空闲状态或者空闲模式的操作通常指的是一种使得在移动台移动到多个基站的无线电链路环境时即使没有登记到特定基站也能够周期性地执行下行链路（DL）广播业务发送的操作。如果移动台在特定时间中没有从基站接收到业务，则可以转为空闲模式以节省电力。转入空闲模式的移动台可以在可用间隔中接收由基站发送的广播消息（例如，寻呼消息）并且确定移动台是转为正常模式还是保持在空闲模式。
空闲模式可以消除与切换关联的激活要求和正常操作的要求，以便向移动台提供益处。空闲模式可以限制移动台的活动以在不连续的时段中被扫描，以便节省移动台所使用的电力消耗和操作资源。另外，空闲模式可以提供用于通知移动台未决的下行链路业务的简单适当的方案，并且可以从不活跃（inactive）的移动台中去除无线电接口和网络切换（HO）业务，以便为网络和基站提供益处。
寻呼指的是在移动通信中出现到来的信号时识别对应移动台的位置（例如，任何基站或任何移动切换中心）的功能。用于支持空闲状态或者空闲模式的多个基站可以属于特定寻呼组，以便配置寻呼区域。这时，寻呼组表示逻辑组。如果存在针对移动台的任何业务，寻呼组旨在给能够被寻呼的相邻区域提供下行链路。优选地，寻呼组满足以下条件：特定移动台应足够强大以在大部分时间中存在于同一寻呼组中，并且寻呼负载应足够小以保持适当水平。
寻呼组可以包括一个或者更多个基站。并且，一个基站可以包括在一个或者更多个寻呼组中。寻呼组由管理系统定义。寻呼组可以使用寻呼组动作骨干网络消息。而且，寻呼控制器可以通过使用作为一种骨干网络消息的寻呼通知消息来管理处于空闲状态的移动台的列表，并且可以管理属于该寻呼组的所有基站的初始寻呼。
为了便于描述，将基于IEEE802.16系统描述空闲模式中的寻呼。然而，本发明的技术精神不限于IEEE802.16系统。移动台向基站发送撤销登记请求（DREG-REQ）消息，以进入空闲模式并且请求从基站撤销登记。之后，基站响应于该撤销登记请求（DREG-REQ）消息向移动台发送撤销登记响应（DREG-RSP）消息。这时，撤销登记响应（DREG-RSP）消息包含寻呼信息。在这种情况下，可以根据基站的请求来发起移动站向空闲模式的进入。在这种情况下，基站向移动台发送撤销登记响应（DREG-RSP）消息。
寻呼信息可以包括寻呼周期（paging cycle）、寻呼偏移、寻呼组标识符（PGID）和寻呼侦听间隔。
从基站接收到撤销登记响应（DREG-RSP）消息的移动台通过参考寻呼信息而进入空闲模式。空闲模式具有寻呼周期，该寻呼周期可以包括可用间隔和不可用间隔。这时，可用间隔与寻呼侦听间隔或者寻呼间隔相同。寻呼偏移表示寻呼间隔在寻呼周期内开始的时间（例如，帧或子帧）。而且，寻呼组标识符表示分配给移动台的寻呼组的标识符。并且，寻呼信息可以包括寻呼消息偏移信息。在这种情况下，寻呼消息偏移信息表示从基站发送寻呼消息的时间。随后，移动台可以利用寻呼信息在可用间隔（即，寻呼侦听间隔）中接收寻呼消息。在这种情况下，寻呼消息可以通过基站或寻呼控制器来发送。换言之，移动台根据寻呼周期来监视无线电信道，以接收寻呼消息。
处于空闲模式的移动台通过在寻呼侦听间隔中接收寻呼消息来识别是否存在向其传送的下行链路（DL）数据。如果存在下行链路数据（即，肯定指示），则移动台执行包括测距过程的网络重入过程。此后，移动台通过动态服务添加（DSA）过程来执行下行链路服务流的连接建立过程。在建立了服务流的连接之后，基站向移动台发送相应服务的下行链路数据。
下文中，为了描述的方便，将基于IEEE802.16e、16m和16p系统来描述本发明。然而，本发明的技术精神不限于IEEE802.16e、16m和16p系统。
移动台向基站发送撤销登记请求（DREG-REQ）消息，以进入空闲模式并且请求从基站撤销登记。之后，基站响应于该撤销登记请求（DREG-REQ）消息向移动台发送撤销登记响应（DREG-RSP）消息。这时，撤销登记响应（DREG-RSP）消息包含寻呼信息。在这种情况下，可以根据基站的请求来发起移动站向空闲模式的进入。在这种情况下，基站向移动台发送撤销登记响应（DREG-RSP）消息。
寻呼信息可以包括寻呼周期、寻呼偏移、寻呼组标识符（PGID）和寻呼侦听间隔。从基站接收到撤销登记响应（DREG-RSP）消息的移动台通过参考寻呼信息而进入空闲模式。
空闲模式具有寻呼周期，该寻呼周期可以包括可用间隔和不可用间隔。这时，可用间隔与寻呼侦听间隔或者寻呼间隔相同。寻呼偏移表示寻呼间隔在寻呼周期内开始的时间（例如，帧或子帧）。而且，寻呼组标识符表示分配给移动台的寻呼组的标识符。并且，寻呼信息可以包括寻呼消息偏移信息。在这种情况下，寻呼消息偏移信息表示从基站发送寻呼消息的时间。
随后，移动台可以利用寻呼信息在可用间隔（即，寻呼侦听间隔）中接收寻呼消息。在这种情况下，寻呼消息可以通过基站或寻呼控制器来发送。换言之，移动台根据寻呼周期来监视无线电信道，以接收寻呼消息。
下文中，将描述M2M通信系统中的M2M装置的层级组结构。
可以对具有相同属性（或特性或特征）的M2M装置分成一组，以容易地管理属于同一组的M2M装置（或移动台）。此时，提供用于对移动台进行分组的各种基准如下。
-基于应用类型的分组：按照应用类型（诸如电子计量、气体计量和保健）执行分组。例如，将气体计量应用类型分成一组。
-基于M2M用户的分组：根据用户执行分组。例如，可以对相应的M2M用户（诸如，韩国电力公司
Figure BDA00003427909700111
三千里气体有限公司
Figure BDA00003427909700112
Figure BDA00003427909700113
和首尔气体
Figure BDA00003427909700114
）分成一组。
在一个应用类型中可以存在一个或更多个用户。例如，在气体计量应用类型的情况下，可以存在三千里气体有限公司和首尔气体。
-基于位置的分组：可以基于位置对M2M装置进行分组。
根据上述基准，M2M系统可以形成多个组并为各组分配组ID。一个组根据情况可以具有子组，并且基站可以向M2M装置分配组和子组的ID。
图2是例示层级M2M组结构的示例的图。
参照图2，一个组包括一个或更多个子组（n个子组，n=1,......n），各个子组包括一个或更多个M2M装置。子组分组的示例如下。假设气体计量应用类型被认为是如上所述的一个组，则三千里气体有限公司和首尔气体可以是子组。如果作为M2M用户的三千里气体有限公司被认为是一个组，则如果有很多M2M装置属于该组，则该组可以被分为多个子组，各个子组包括n个M2M装置。
例如，当一个小区中存在属于韩国电力公司的1000个M2M装置时，如果一个子组包括100个M2M装置，则对于韩国电力公司的一个组可以形成100个子组。如果针对M2M用户的特征或应用类型执行分组，则分配特定小区的组ID或网络公共ID。换言之，即使改变小区，也维持该组ID。
然而，如果针对位于小区内的M2M装置的数量执行分组，则可以按照小区来改变子组ID，并且如果改变小区，则需要更新子组ID。这可以被总结如下。
组ID：为网络公共ID，并且在网络或特定小区组中均等地设置。
子组ID：为小区专用ID。即，即使按照小区均等设置组ID，也可以改变被映射到组ID的子组ID。如果由于移动性而改变小区，则可能改变子组ID。在这种情况下，需要更新子组ID。
图3是例示用于分配组ID和子组ID的方法的示例的图。
参照图3，0,1,2,……,A可以用作用于现有移动台的ID。A+1至A+n(B)是M2M装置的组ID集，并且用作网络（或特定小区组）公共的组ID。子组ID集是B+1至B+n(C)，并且可以按照小区不同地排列。
如果各组在基站A中被分为10个子组，则可以如下表1所示来配置ID。
[表1]
Figure BDA00003427909700121
各组的子组ID可以不是连续的。例如，A+1组的子组ID可以是B+1,B+7,B+15,……。
基站可以利用组ID和子组ID来向M2M装置分配资源。例如，基站在通过利用个体MP ID（仅在向特定M2M装置分配资源时使用个体MP ID）和组分配MAP IE（在向属于组或子组的移动台分配资源时使用组分配MAP IE）来向连接模式的M2M装置单独分配资源时使用子组ID（例如，M2M装置可以通过用CRC对子组ID进行掩码操作来检测该M2M装置所属于的一个组的MAP）。
然而，如果基站发送多播业务（诸如，软件/固件更新），以发送到特定M2M用户所属的所有M2M装置，则可以使用组ID。即使在对关于寻呼消息的下行链路控制信息（例如，A-MAP IE）进行解码的情况下（用CRC对组ID进行掩码操作），也可以使用该组ID。
以上描述可以被总结如下。网络给出的ID是静态ID。
-用户ID（或多播组ID）：网络给出的ID
·网络共用
·用于多播业务传输（包括在用于多播业务的MAP中（例如，MAP中的CRC掩码或字段））
·组寻呼期间的组指示（用于寻呼消息的MAP的CRC掩码或寻呼消息中作为组ID字段（或位图）被包括）
·在初始网络进入（或登录）期间被分配，并且即使处于空闲模式也被维持。作为另一个方法，可以通过用于多播业务的业务生成过程（DSA过程）来分配用户ID。此时，在M2M装置执行初始网络进入之后，基站可以通过预先临时的DSA过程向M2M装置分配用户ID。
-基站ID：用户唯一的
·包括在消息或MAP中并且指示个体装置
-用户ID
·识别连接模式的一个组中的M2M装置
·当分配或释放组ID时，与组ID一起分配或释放
·组方式唯一ID（Group-wise Unique ID）
·位图或ID可以插入到MAP中
如上所述，基站可以向M2M装置发送组寻呼消息或个体寻呼消息。为此，可以考虑一种用于在寻呼消息中同时包括组标识符和个体标识符的方法。可以通过上述组对M2M装置进行分组，并且可以对属于同一组的M2M装置进行寻呼。以下表2例示根据本发明的寻呼消息的示例，例示了组标识符和个体标识符同时包括在寻呼消息中。
[表2]

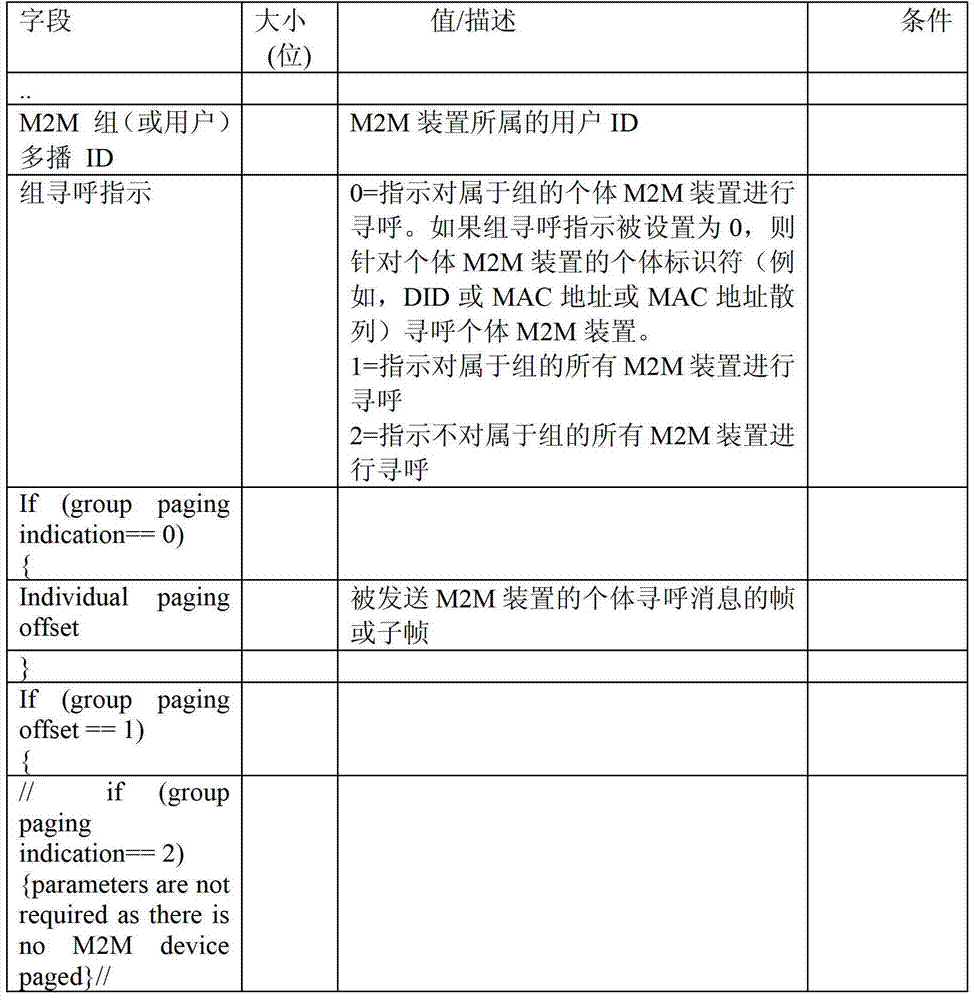

Figure BDA00003427909700131
参照表2，寻呼消息可以包括M2M组（或用户）多播ID字段（或参数）和组寻呼指示字段。在这种情况下，M2M组（或用户）多播ID可以缩写为M2M组ID。M2M组ID字段表示相应M2M组的ID。组寻呼指示字段可以被添加到寻呼消息，以支持同一组内的M2M装置的组寻呼和个体寻呼。例如，如果组寻呼指示值被设置为0，则寻呼消息可以还包括Num_M2M_Devices字段、M2M装置字段的撤销登记标识符或MAC地址散列，以及动作码字段。Num_M2M_Devices字段指示相应M2M组的被寻呼的M2M装置的数量，并且M2M装置字段的撤销登记标识符或MAC地址散列用于指示将被寻呼的M2M装置的ID。动作码字段可以用于指示寻呼消息（AAI_PAG-ADV消息）的目的。
如果组寻呼指示值被设置为0，则支持对属于同一组的移动台中的一些进行寻呼。换言之，支持包括在同一组内被寻呼的装置标识符的个体寻呼。因此，如果组寻呼指示值被设置为0，则M2M装置的处理器120可以注意到寻呼消息对属于该组的个体M2M装置进行寻呼。
相反，如果组寻呼指示值被设置为1，则支持对网络中属于该组的所有移动台进行寻呼。此时，基站可以通过允许被寻呼移动台的标识符不包括在寻呼消息中（寻呼消息中只包括M2M组多播ID或用户ID）来减小寻呼消息的大小。如果组寻呼指示值被设置为1，则M2M装置的处理器120可以注意到对处理器所属的组的所有M2M装置进行寻呼。
同时，如果寻呼组指示值被设置为2，则可以指示不对属于该组的所有M2M装置进行寻呼。因此，如果寻呼组指示值被设置为2，则M2M装置的处理器120可以注意到不与属于处理器所属的组的所有M2M装置一起被寻呼。
在如上表2的寻呼消息格式中，组寻呼和个体寻呼包括在一个寻呼消息中。下文中，与表2不同，将提出一种允许组标识符和个体标识符包括在彼此不同的各自寻呼消息中的方法。在本发明中，将提出一种分别在寻呼消息中定义组寻呼和个体寻呼并且单独发送组寻呼消息和个体寻呼消息的方法。以下表3例示了组寻呼消息的示例。
[表3]
Figure BDA00003427909700151
参照表3，基站可以通过允许M2M装置所属的组ID包括在寻呼消息中，来寻呼组内的所有M2M装置。此时，组寻呼指示字段被设置为1。
图4是例示发送在寻呼消息中被设置为1的组寻呼指示字段的实施方式的图。
参照图4，基站可以针对M2M装置的寻呼侦听间隔的第一帧或者第一帧的第一子帧向M2M装置发送包括组寻呼指示字段的寻呼消息（即，紧接在寻呼ID（PGID）信息消息发送帧或超帧报头（SFH））之后）。如图4所示，在组寻呼的情况下（在组寻呼指示字段被设置为1的情况下），不传送个体寻呼消息（包括个体M2M装置标识符的寻呼消息），并且已经接收到组寻呼消息的M2M装置执行网络重入。
相反，如果表3中组寻呼指示字段被设置为0，则基站向被寻呼的个体M2M装置发送个体寻呼消息。基站可以针对不同的帧或超帧向M2M装置发送个体寻呼消息，以分配寻呼负载。如果组寻呼指示字段被设置为0，则M2M装置的处理器120可以注意到基站再次发送个体寻呼消息。
如果组寻呼指示字段被设置为0，则寻呼消息还包括M字段，该M字段是与发送个体寻呼消息的时间有关的字段。M2M装置的处理器120可以通过解码M字段，来获取从基站发送相对应的个体寻呼消息的定时。在这种情况下，M是由M2M装置使用，以确定用于接收个体寻呼消息的寻呼帧（或周期）的值。M2M装置可以通过针对其M2M装置ID（例如，撤销登记ID（DID））执行对M的模运算识别相对应的个体寻呼消息的发送定时（帧或周期），并且可以在相应的发送定时（帧或周期）接收个体寻呼消息。在这种情况下，在寻呼帧中，个体寻呼消息的传送单位可以是帧，并且在寻呼周期中，个体寻呼消息的传送单位可以是超帧。
图5是例示了在第一寻呼消息中包括在第一寻呼消息中的组寻呼指示字段被设置为0（即，个体寻呼消息发送），然后发送个体寻呼消息的图。
参照图5，如果第一寻呼消息中组寻呼指示字段被设置为0，则指示基站发送个体寻呼消息。在表3中，如果组寻呼指示字段被设置为0，则基站可以在M2M装置的寻呼侦听间隔中向M2M装置发送个体寻呼消息，该个体寻呼消息包括个体M2M装置标识符，如以下表4所示。

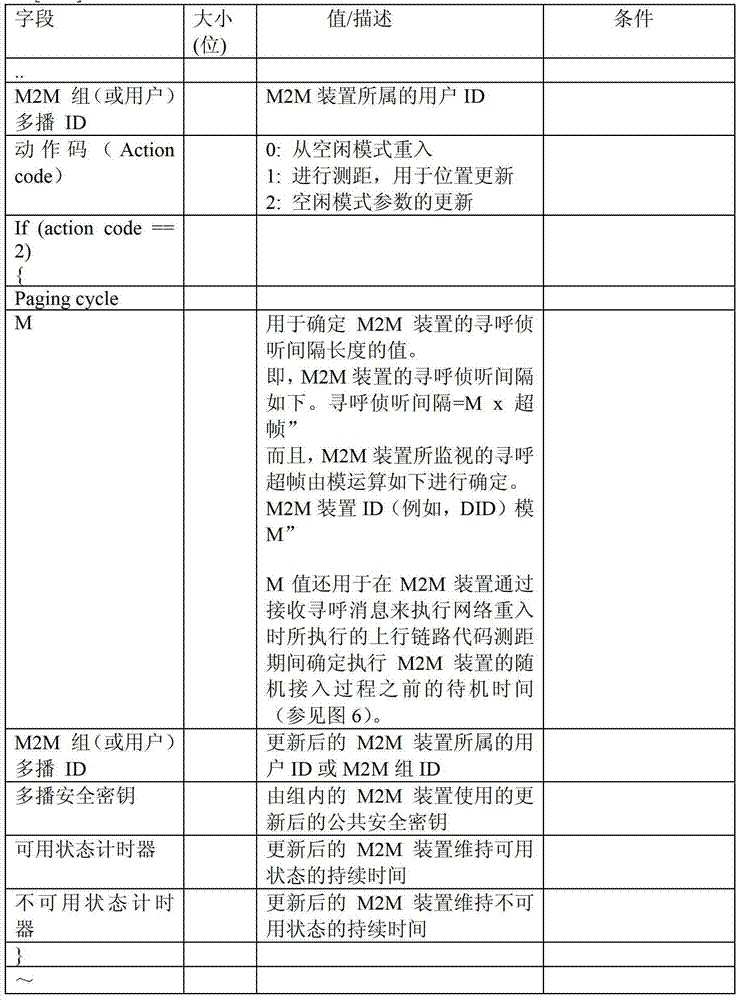

[表4]
Figure BDA00003427909700161
M2M装置的处理器120解码表3中的M字段，并且通过执行“M2M装置ID（或装置ID）模M”值运算，在相应时间接收表4中例示的个体寻呼消息。此时，如果表4的个体寻呼消息中包括的M2M装置标识符对应于M2M装置的处理器120，则处理器120解码从基站接收到的个体寻呼消息。
图6是例示在网络重入期间由接收到组寻呼消息的M2M装置执行的代码测距的图。
参照图6，如果M2M装置在特定定时接收到寻呼消息，则M2M装置的处理器120可以计算执行随机接入过程之前的待机时间（回退（back-off）开始时间）。用于获得从寻呼接收时间到回退开始时间的待机时间的计算等式可以由以下等式1表示。
[等式1]
M2M装置ID模M=寻呼接收之后执行随机接入过程之前的待机时间（回退开始时间）
在这种情况下，M2M装置ID可以是从基站分配的值（例如，撤销登记标识符（DID））以识别处于空闲模式的M2M装置，或者可以是M2M装置专用的MAC地址值或MAC地址散列值。
在这种情况下，M值是通过能力协商过程（例如，通过基站与M2M装置之间的AA-SBC-REQ/RSP消息交换的能力协商）、网络登记过程（例如，登记过程）、空闲模式启动过程（例如，基站与M2M装置之间的AAI-DREG-REQ/RSP消息交换）、或寻呼消息而向M2M装置分配的值。通过考虑M2M装置所属的用户的属性和M2M装置所属的组（例如，M2M业务或用户组）的装置的数量，可以从网络向M2M装置分配M值。
例如，如图6所示，如果模运算值是3（范围是0至3），则M2M装置在从接收寻呼消息的下一帧起的3帧后应用回退窗口。M2M装置的处理器120处于待机直到借助模运算执行随机接入过程，并应用回退窗口（S-SFH SP IE3中的回退窗口值，在随机接入待机时间结束之后直到M2M装置发送随机接入代码为止处于待机的最长时间用作回退窗口大小），并且可以在回退窗口内随机发送测距码。因此，即使多个M2M装置同时接收寻呼消息并且执行网络重入，通过测距码发送的分布也可以在随机接入期间避免冲突。M2M装置ID模M的运算值可以以子帧为单位。
图7是例示根据一个实施方式的单独发送个体寻呼消息的图。
参照图7，M2M装置的寻呼侦听间隔的长度可以被定义为M×超帧。M值由网络（或基站）根据属于该组的M2M装置的数量或要发送到M2M装置的下行链路业务量来确定，并且M值可以包括在以下表5的组寻呼消息中，该组寻呼消息包括组寻呼指示字段作为M字段。
[表5]
Figure BDA00003427909700181
Figure BDA00003427909700191
例如，如果M2M装置的、在M2M应用中的固件被升级，则M2M装置可以通过接收寻呼消息来接收下行链路多播业务，而无需执行网络重入。此时，在固件升级的情况下，可能出现的问题在于无法在现有的寻呼侦听间隔（20ms）内接收用于固件升级的所有下行链路业务。这是因为空闲模式未借助网络重入转为正常模式，并且寻呼侦听间隔是20ms。
如果未在寻呼侦听间隔内接收到所有下行链路业务，则可以扩展寻呼侦听间隔。寻呼侦听间隔的长度可以被定义多个超帧，而不是1个超帧（20ms）。此时，本发明中提出的M值可以用作用于寻呼侦听间隔的长度的元素。例如，表5中包括的M字段的M值可以是4，并且假定图7中M值是4。M2M装置的寻呼侦听间隔对应于四个超帧（从寻呼偏移起的4个超帧），并且由M2M装置监视的寻呼超帧可以由M2M装置ID模M来确定。而且，为了进一步节省M2M装置的电力，可以在M2M装置的寻呼超帧内确定寻呼帧。在这种情况下，由包括组寻呼指示的寻呼消息中所包括的N值来确定寻呼帧。
如果组寻呼指示字段被设置为0，以指示如表5所示的M2M装置的寻呼侦听间隔的长度，则寻呼消息可以包括M字段和N字段，N字段是与要发送到M2M装置的个体寻呼消息的发送定时有关的字段。然而，M字段可以选择性地包括在寻呼消息中。
如果组寻呼指示字段被设置为0，则M2M装置的处理器120可以通过对M字段进行解码，来获取要监视的寻呼侦听间隔长度信息。而且，M2M装置的处理器120可以通过对N字段进行解码来执行M2M装置ID模N运算，并且在根据M2M装置ID模N运算的结果生成的时间（例如，相应帧）接收个体寻呼消息。
图8是例示根据另一个实施方式的单独发送个体寻呼消息的图。
在图8中，包括组寻呼指示字段的组寻呼消息包括个体寻呼偏移字段，个体寻呼消息被发送到该个体寻呼偏移字段，其中，个体寻呼消息在组寻呼消息前面。与图7不同，在图8的实施方式中，以与相关技术相同的方式将M2M装置的寻呼侦听间隔限制为1个超帧（20ms）。如图8所示，M2M装置可以针对其寻呼侦听间隔的第一帧（或第一帧的第一超帧）接收包括组寻呼指示字段的寻呼消息。
如果寻呼消息的组寻呼指示字段被设置为0，则M2M装置的处理器120可以识别个体寻呼被发送。如果组寻呼指示字段被设置为0，则寻呼消息可以还包括个体寻呼偏移字段。在这种情况下，个体寻呼偏移字段是用于指示发送M2M装置的个体寻呼消息的时间（帧或子帧）的字段。
在通过对个体寻呼偏移字段进行解码来获取由个体寻呼偏移字段指示的相应时间之后，M2M装置的处理器120在获得的相应时间接收个体寻呼消息。此时，即使在寻呼不可用间隔的情况下，M2M装置也通过唤醒从相应时间（例如，相应帧或子帧时间）接收个体寻呼消息。
[表6]
Figure BDA00003427909700211
图9是例示组内不存在用于寻呼的M2M装置的示例的图。
如果如表6中所示，M2M装置接收其组寻呼指示字段被设置为2的寻呼消息，则如图9所示，已经识别出寻呼消息的M2M装置的处理器120结束寻呼侦听间隔并且开始寻呼不可用间隔，从而可以降低M2M装置的电力消耗。
下文中，作为本发明的另一个实施方式，将描述空闲模式参数更新。本发明如下提出一种用于更新M2M装置所需的参数以执行空闲模式操作的方法。
<基于组的更新>
图10是例示用于允许属于一个组的M2M装置更新参数的方法的图。
参照图10，M2M装置可以在网络进入的能力协商过程期间与基站协商诸如M2M组多播ID（即，M2M组ID）、寻呼周期、寻呼偏移、M（用于确定寻呼侦听间隔、寻呼超帧和寻呼帧的值）、撤销登记ID（DID）、可用状态（AS）计时器、不可用状态（UAS）计时器之类的值（步骤S1010）。
随后，在进入空闲模式之后（步骤S1020），M2M装置可以从基站接收寻呼消息（步骤S1030）。寻呼消息可以包括M2M装置的寻呼参数、寻呼周期、动作码字段、可用状态（AS）计时器/不可用状态（UAS）计时器字段和多播安全密钥字段。M2M装置可以更新包括在寻呼消息中的寻呼参数。基站可以通过允许M2M组ID包括在寻呼消息中，来以组为单位更新参数。以下表7例示通过寻呼消息更新的参数。接入服务网络网关（ASNGW）可以更新寻呼参数和AS/NAS计时器并且向基站传送更新结果，并且认证器ASN可以更新多播安全密钥并且向基站传送更新后的信息。
[表7]
Figure BDA00003427909700231
如果M2M装置从基站接收到寻呼消息，则M2M装置的处理器120可以对动作码字段进行解码并且如果动作码字段值被设置为2，则识别出寻呼消息旨在更新空闲模式参数。如果动作码字段值被设置为2，则寻呼消息可以还包括寻呼周期字段、M字段、M2M组（或用户）多播ID字段（即，M2M组ID字段）、多播安全密钥字段、可用状态计时器字段和不可用状态计时器字段。在这种情况下，M2M组ID字段指示由组内的M2M装置使用的公共安全密钥。可用状态计时器字段指示M2M装置维持可用状态的持续时间，并且不可用状态计时器字段指示M2M装置维持不可用状态的持续时间。
M2M装置的处理器120可以通过解码更新后的M2M组ID字段、多播安全密钥字段、可用状态计时器字段和不可用状态计时器字段，来获取更新后的M2M组ID、多播安全密钥、用于维持可用状态的持续时间信息和用于维持不可用状态的持续时间信息。
图11是例示在空闲模式进入期间，通过寻呼消息来更新空闲模式参数，并且将该空闲模式参数分配到M2M装置的图。
参照图11，以与图10相同的方式，M2M装置可以在网络进入的能力协商过程期间与基站协商诸如M2M组多播ID（即，M2M组ID）、寻呼周期、寻呼偏移、M（用于确定寻呼侦听间隔、寻呼超帧和寻呼帧的值）、撤销登记ID（DID）、可用状态（AS）计时器、不可用状态（UAS）计时器之类的值（步骤S1110）。
随后，与图10不同，可以在空闲模式进入过程期间从基站向M2M装置分配寻呼周期、寻呼偏移、DID和M值（步骤S1120）。随后，在步骤S1130通过接收更新信息允许M2M装置凭借寻呼消息获取空闲模式参数的过程与图10的步骤S1030相同。
图12是例示通过单播MAC控制消息来更新各个个体M2M装置的空闲模式参数的实施方式的图。
参照图12，M2M装置可以在网络进入的能力协商过程期间与基站协商诸如M2M组多播ID（即，M2M组ID）、寻呼周期、寻呼偏移、M（用于确定寻呼侦听间隔、寻呼超帧和寻呼帧的值）、撤销登记ID（DID）、可用状态（AS）计时器、不可用状态（UAS）计时器之类的值（步骤S1210）。
随后，M2M装置进入空闲模式（步骤S1220），并且如果需要更新M2M装置的寻呼参数、AS/UAS计时器和多播安全密钥，则网络可以通过寻呼消息来请求M2M装置的位置更新（步骤S1230）。
已经请求位置更新的M2M装置可以向基站发送测距请求消息（例如，AAI-RNG-REQ消息）（步骤S1240），并且可以响应于测距请求消息从基站接收通过测距响应消息（例如，AAI-RNG-RSP消息）更新的参数（步骤S1250）。此时，通过个体单播MAC消息（例如，测距响应消息）更新的参数可以是无法以组为单位更新的参数，诸如DID、寻呼偏移和上下文保留标识符（CRID）。
图13是例示在空闲模式进入期间以与图12相同的方式更新空闲模式参数并且将该空闲模式参数分配到M2M装置的图。
参照图13，M2M装置可以在网络进入的能力协商过程期间与基站协商M2M组多播ID（即，M2M组ID）（步骤S1310）。随后，可以在空闲模式进入过程期间从基站向M2M装置分配寻呼周期、寻呼偏移、M值（用于确定寻呼侦听间隔、寻呼超帧和寻呼帧的值）和DID（步骤S1320）。随后，基站可以通过寻呼消息向M2M装置请求M2M装置的位置更新（步骤S1330）。已经被请求位置更新的M2M装置可以向基站发送测距请求消息（例如，AAI-RNG-REQ消息）（步骤S1340），并且可以响应于测距请求消息从基站接收通过测距响应消息（例如，AAI-RNG-RSP消息）更新的参数（步骤S1350）。此时，通过测距响应消息更新的参数可以是无法以组为单位更新的参数，诸如DID、寻呼偏移和上下文保留标识符（CRID）。
虽然在根据本发明的上述实施方式中已经描述了M2M装置的操作，但是应理解的是，本发明的实施方式可以应用于人类通信（HTC）装置。而且，各种寻呼消息格式中包括的相应字段指的是同一事物，但是可以称为不同事物。
以上描述的实施方式可以通过本发明的结构元素和特征按照规定形式的组合来实现。除非明确地提及，可以选择性地考虑各个结构元素或特征。每一个结构元素或者特征可以在不与其它结构元素或者特征组合的情况下来实施。而且，一些结构元素和/或特征可以与另一个组合以构成本发明的实施方式。可以改变在本发明的实施方式中描述的操作的顺序。一个实施方式的一些结构元素或者特征可以被包括在另一个实施方式中，或者可以被另一个实施方式的相应的结构元素或者特征所替换。明显的是，引用特定权利要求的一些权利要求可以与引用除了该特定权利要求之外的其它权利要求的另外的权利要求组合以构成实施方式或者借助于提交该申请之后的修改来添加新的权利要求。
本领域技术人员将理解的是，在不脱离本发明的精神或者必要特征的情况下，可以以与本文中所阐述的那些方式不同的其它具体方式来执行本发明。因此，上述实施方式在各方面被视为是示例性且非限制性的。本发明的范围应由所附权利要求及其合法等同物而不是以上描述来限定，并且落入所附权利要求的含义和等效范围内的所有变化旨在被涵盖在内。对于本领域技术人员还显而易见的是，所附权利要求书中没有明确彼此引用的权利要求可以以组合方式存在，作为本发明的一个实施方式，或者作为新权利要求被提交申请后的后续修改所包括。
工业实用性
用于发送和接收空闲模式参数更新信息的方法及其设备可以在工业上应用于诸如3GPP LTE系统、LTE-A系统和IEEE802系统的各种通信系统。

Claims (15)

1.一种允许机器对机器（M2M）装置在无线通信系统中接收空闲模式参数更新信息的方法，该方法包括以下步骤：
从基站接收寻呼消息，该寻呼消息包括指示M2M组ID的M2M组标识符（ID）字段和指示空闲模式参数更新的动作码字段；以及
当所述M2M组ID对应于所述M2M装置的M2M组ID时，对所述动作码字段进行解码，以获取指示所述寻呼消息是与空闲模式参数更新有关的消息的信息。
2.根据权利要求1所述的方法，其中，所述寻呼消息还包括指示更新后的M2M组ID的更新后的M2M组ID字段，所述方法还包括以下步骤：通过对所述更新后的M2M组ID字段进行解码来获取更新后的M2M组ID信息。
3.根据权利要求1所述的方法，其中，所述寻呼消息还包括指示维持更新后的可用状态的持续时间的可用状态计时器字段，所述方法还包括以下步骤：通过对所述可用状态计时器字段进行解码，获取关于维持更新后的可用状态的持续时间的信息。
4.根据权利要求1所述的方法，其中，所述寻呼消息还包括指示维持更新后的不可用状态的持续时间的不可用状态计时器字段，所述方法还包括以下步骤：通过对所述不可用状态计数器字段进行解码，来获取关于维持更新后的不可用状态的持续时间的信息。
5.根据权利要求1所述的方法，其中，所述寻呼消息还包括指示更新后的多播安全密钥的多播安全密钥字段，所述方法还包括以下步骤：通过对所述多播安全密钥字段进行解码，来获取更新后的多播安全密钥信息。
6.根据权利要求1所述的方法，其中，所述寻呼消息还包括指示更新后的寻呼周期的寻呼周期字段，所述方法还包括以下步骤：通过对所述寻呼周期字段进行解码，来获取关于更新后的寻呼周期的信息。
7.一种在无线通信系统中向机器对机器（M2M）装置发送空闲模式参数更新信息的方法，该方法包括以下步骤：
向所述M2M装置发送寻呼消息，该寻呼消息包括指示M2M组ID的M2M组标识符（ID）字段和动作码字段，
其中，所述动作码指示所述寻呼消息与空闲模式参数更新有关。
8.根据权利要求7所述的方法，其中，所述寻呼消息可还包括以下字段中的至少一个：指示更新后的M2M组ID的更新后的M2M组ID字段、指示维持更新后的可用状态的持续时间的可用状态计时器字段、指示维持更新后的不可用状态的持续时间的不可用状态计时器字段和指示更新后的寻呼周期的寻呼周期字段。
9.一种在无线通信系统中接收空闲模式参数更新信息的机器对机器（M2M）装置，所述M2M装置包括：
接收器，该接收器从基站接收寻呼消息，该寻呼消息包括指示M2M组ID的M2M组标识符（ID）字段和指示空闲模式参数更新的动作码字段；以及
处理器，当所述M2M组ID对应于所述处理器的M2M组ID时，所述处理器对所述动作码字段进行解码，以获取指示所述寻呼消息是与空闲模式参数更新有关的消息的信息。
10.根据权利要求9所述的M2M装置，其中，所述寻呼消息还包括指示更新后的M2M组ID的更新后的M2M组ID字段，并且所述处理器通过对所述更新后的M2M组ID字段进行解码来获取更新后的M2M组ID信息。
11.根据权利要求9所述的M2M装置，其中，所述寻呼消息还包括指示维持更新后的可用状态的持续时间的可用状态计时器字段，并且所述处理器通过对所述可用状态计时器字段进行解码，获取关于维持更新后的可用状态的持续时间的信息。
12.根据权利要求9所述的M2M装置，其中，所述寻呼消息还包括指示维持更新后的不可用状态的持续时间的不可用状态计时器字段，并且所述处理器通过对所述不可用状态计数器字段进行解码，来获取关于维持更新后的不可用状态的持续时间的信息。
13.根据权利要求9所述的M2M装置，其中，所述寻呼消息还包括指示更新后的多播安全密钥的多播安全密钥字段，并且所述处理器通过对所述多播安全密钥字段进行解码，来获取更新后的多播安全密钥信息。
14.根据权利要求9所述的M2M装置，其中，所述寻呼消息还包括指示更新后的寻呼周期的寻呼周期字段，并且所述处理器通过对所述寻呼周期字段进行解码，来获取关于更新后的寻呼周期的信息。
15.一种在无线通信系统中向机器对机器（M2M）装置发送空闲模式参数更新信息的基站，所述基站包括：
发送器，该发送器向所述M2M装置发送寻呼消息，该寻呼消息包括指示M2M组ID的M2M组标识符（ID）字段和动作码字段，
其中，所述动作码指示所述寻呼消息与空闲模式参数更新有关。
CN2011800633507A 2010-12-28 2011-12-28 用于发送和接收空闲模式参数更新信息的方法及其设备 Pending CN103299560A (zh)

Applications Claiming Priority (5)

Application Number Priority Date Filing Date Title
US201061427791P 2010-12-28 2010-12-28
US61/427,791 2010-12-28
US201161430122P 2011-01-05 2011-01-05
US61/430,122 2011-01-05
PCT/KR2011/010207 WO2012091441A2 (ko) 2010-12-28 2011-12-28 유휴 모드 파라미터 업데이트 정보를 전송 및 수신하는 방법 및 이를 위한 장치

Publications (1)

Publication Number Publication Date
CN103299560A true CN103299560A (zh) 2013-09-11

Family

ID=46383711

Family Applications (1)

Application Number Title Priority Date Filing Date
CN2011800633507A Pending CN103299560A (zh) 2010-12-28 2011-12-28 用于发送和接收空闲模式参数更新信息的方法及其设备

Country Status (4)

Country Link
US (1) US20130252643A1 (zh)
CN (1) CN103299560A (zh)
DE (1) DE112011103983T5 (zh)
WO (1) WO2012091441A2 (zh)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN114828223A (zh) * 2016-09-30 2022-07-29 中兴通讯股份有限公司 寻呼消息的发送、检测方法、装置、设备和存储介质
CN116208494A (zh) * 2021-11-30 2023-06-02 维沃软件技术有限公司 Ai模型切换的处理方法、装置及通信设备

Families Citing this family (23)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20120190397A1 (en) * 2011-01-07 2012-07-26 Kyonggi University Industry And Academia Cooperation Foundation Method for transmitting signal in machine to machine communication
US9161177B2 (en) * 2011-02-23 2015-10-13 Lg Electronics Inc. Method for transmitting and receiving multicast-data-related information by a machine-to-machine (M2M) device in a wireless communication system, and apparatus therefor
US20140003234A1 (en) * 2011-03-09 2014-01-02 Joey Chou Base station and communication method for machine to machine communications
US9622110B2 (en) * 2011-03-14 2017-04-11 Lg Electronics Inc. Method and device for ranging in a wireless communication system
SG194059A1 (en) * 2011-04-01 2013-11-29 Interdigital Patent Holdings Method and apparatus for controlling connectivity to a network
KR20140022385A (ko) * 2011-04-06 2014-02-24 엘지전자 주식회사 파라미터 업데이트 정보를 전송 및 수신하는 방법과 이를 위한 장치
WO2012153971A2 (ko) * 2011-05-08 2012-11-15 엘지전자 주식회사 무선접속시스템에서 ｍ2ｍ 기기들에 멀티캐스트 데이터를 전송하는 방법 및 장치
US11202178B2 (en) * 2011-05-09 2021-12-14 Apple Inc. Techniques for machine-to-machine device management
EP2547140A1 (en) * 2011-07-11 2013-01-16 Koninklijke Philips Electronics N.V. Method for configuring a node
US20130064164A1 (en) * 2011-09-09 2013-03-14 Electronics And Telecommunications Research Institute Method and apparatus for managing multicast service
CN103297468B (zh) * 2012-02-29 2017-12-01 华为技术有限公司 针对群组资源的操作方法、群组服务器
EP2832163A4 (en) * 2012-03-27 2015-10-28 Intel Corp METHOD FOR MANAGING PAGING CYCLES FOR MACHINE TO MACHINE DEVICES
CN104105199B (zh) * 2013-04-02 2018-05-29 电信科学技术研究院 一种进行寻呼的方法、装置及系统
EP2991364B1 (en) * 2013-04-22 2018-12-26 TLV Co., Ltd. Terminal control system
US9445218B2 (en) * 2013-05-03 2016-09-13 Verizon Patent And Licensing Inc. Efficient machine to machine communications
EP3100474B1 (en) * 2014-01-29 2019-06-05 Telefonaktiebolaget LM Ericsson (publ) Ue statistics collection in an emergency area
US10169076B2 (en) * 2014-03-21 2019-01-01 International Business Machines Corporation Distributed batch job promotion within enterprise computing environments
US9544395B2 (en) 2014-10-10 2017-01-10 At&T Intellectual Property I, L.P. Facilitating quality of service and security via functional classification of devices in networks
US11323982B2 (en) * 2017-08-17 2022-05-03 Qualcomm Incorporated Mode change signaling for a plurality of wireless devices
WO2020167205A1 (en) * 2019-02-12 2020-08-20 Telefonaktiebolaget Lm Ericsson (Publ) Early measurement reporting with rrc resume request message and indication of request for early measurements in association with paging
CN111866849B9 (zh) * 2019-04-30 2022-07-15 华为技术有限公司 基于双通信卡的通信方法和设备
US12342318B2 (en) * 2021-07-23 2025-06-24 Qualcomm Incorporated Paging early indication for multicast group notification
CN120018185A (zh) * 2025-04-17 2025-05-16 芯翼信息科技(上海)有限公司 网络维护更新方法和系统

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20090227265A1 (en) * 2008-03-04 2009-09-10 Samsung Electronics Co. Ltd. Method and system for controlling location update and paging, considering location characteristics of mobile station in a communication system
CN101543002A (zh) * 2006-05-13 2009-09-23 Lg电子株式会社 在宽带无线接入系统中执行初始网络进入和切换的流程的方法
WO2010134780A2 (ko) * 2009-05-21 2010-11-25 주식회사 세아네트워크 멀티캐스트 브로드캐스트 서비스 지원방법 및 장치

Family Cites Families (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US7430421B2 (en) * 2003-09-01 2008-09-30 Samsung Electronics Co., Ltd. Method for controlling sleep mode in wireless access communication system
WO2007133034A2 (en) * 2006-05-13 2007-11-22 Lg Electronics Inc. Method of performing procedures for initial network entry and handover in a broadband wireless access system
KR20080079961A (ko) * 2007-02-28 2008-09-02 엘지전자 주식회사 광대역 무선 접속 시스템에서의 레인징 수행 방법
KR20100024332A (ko) * 2008-08-25 2010-03-05 엘지전자 주식회사 페이징 정보 송수신 방법
CN102318418B (zh) * 2008-12-15 2014-03-26 Lg电子株式会社 用于发送和接收寻呼消息的方法
US8315235B2 (en) * 2009-02-06 2012-11-20 Qualcomm Incorporated Methods and systems for decoding broadcast paging messages in WiMAX networks
WO2010095880A2 (ko) * 2009-02-19 2010-08-26 엘지전자 주식회사 무선 통신 시스템에서 영역 변경을 통한 핸드오버 방법 및 장치
US8433345B2 (en) * 2009-06-17 2013-04-30 Samsung Electronics Co., Ltd Methods and apparatus to support paging with less interference in multi-tier communication systems
WO2011053219A1 (en) * 2009-10-30 2011-05-05 Telefonaktiebolaget L M Ericsson (Publ) Method for contacting a group of terminals within a communication network, arrangement and terminal within a communication network
WO2011075469A1 (en) * 2009-12-14 2011-06-23 Zte Usa Inc. Wimax femto and macro idle mode and paging support for re-entry
WO2011081395A2 (en) * 2009-12-31 2011-07-07 Samsung Electronics Co., Ltd. Method and devices of communicating low duty cycle pattern information to mobile stations

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN101543002A (zh) * 2006-05-13 2009-09-23 Lg电子株式会社 在宽带无线接入系统中执行初始网络进入和切换的流程的方法
US20090227265A1 (en) * 2008-03-04 2009-09-10 Samsung Electronics Co. Ltd. Method and system for controlling location update and paging, considering location characteristics of mobile station in a communication system
WO2010134780A2 (ko) * 2009-05-21 2010-11-25 주식회사 세아네트워크 멀티캐스트 브로드캐스트 서비스 지원방법 및 장치

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN114828223A (zh) * 2016-09-30 2022-07-29 中兴通讯股份有限公司 寻呼消息的发送、检测方法、装置、设备和存储介质
CN116208494A (zh) * 2021-11-30 2023-06-02 维沃软件技术有限公司 Ai模型切换的处理方法、装置及通信设备

Also Published As

Publication number Publication date
WO2012091441A3 (ko) 2012-08-23
US20130252643A1 (en) 2013-09-26
WO2012091441A2 (ko) 2012-07-05
DE112011103983T5 (de) 2013-10-24

Similar Documents

Publication Publication Date Title
CN103299560A (zh) 用于发送和接收空闲模式参数更新信息的方法及其设备
US8909260B2 (en) Radio impacts due to group triggering and paging and solutions for group triggering and paging
US9210567B2 (en) Method for transmitting and receiving parameter update information in a wireless communication system, and device using same
CN103238359B (zh) 用于发送和接收多播业务的m2m装置和基站以及用于发送和接收多播业务的方法
CN103975541B (zh) 在无线接入系统中发送mac控制消息的方法和设备
US20140031063A1 (en) Method for transmitting and receiving parameter update information, and apparatus for same
KR101863929B1 (ko) 무선통신 시스템에서 m2m(machine to machine) 기기가 멀티캐스트 데이터 관련 정보를 송신 및 수신하는 방법과 이를 위한 장치
EP2575382A1 (en) Method for allocating resources in broadband wireless access system
CN103430463B (zh) 发送和接收断电报告的方法及用于该方法的装置
CN102958157B (zh) 用于使用标识符类型在空闲模式下操作的方法和装置
EP2563080B1 (en) Updating information of an M2M device in a wireless communication system
CN103348609B (zh) 用于在无线通信系统中接收多播数据的方法及其m2m设备
US20250234414A1 (en) Information receiving method and apparatus, information transmitting method and apparatus, and storage medium
WO2013009069A2 (ko) 무선 통신 시스템에서 멀티캐스트 데이터 수신 방법 및 이를 위한 장치
KR20120090855A (ko) 기계간 통신에서의 송신 방법
CN103229526A (zh) 针对m2m通信的位置更新方法和装置
CN103797728B (zh) 在空闲模式中操作的方法和m2m设备
CN103781040A (zh) 低功耗终端、无线网络以及通信方法
KR101867592B1 (ko) 기계간 통신에서의 송신 방법
KR101356523B1 (ko) 멀티 캐스트 트래픽 송수신을 위한 ｍ２ｍ 기기 및 기지국 및 그 수행 방법
WO2013085128A1 (en) Method and apparatus for transmitting a mac control message in wireless access system
KR20130132917A (ko) 무선통신 시스템에서 멀티캐스트 데이터를 수신하는 방법 및 이를 위한 m2m 기기
KR20140042822A (ko) Ｍ2ｍ 환경을 지원하는 무선접속시스템에서 방송 메시지 전송 방법 및 장치

Legal Events

Date Code Title Description
C06 Publication
PB01 Publication
C10 Entry into substantive examination
SE01 Entry into force of request for substantive examination
C02 Deemed withdrawal of patent application after publication (patent law 2001)
WD01 Invention patent application deemed withdrawn after publication

Application publication date: 20130911
