Abstract

本发明涉及一种耐高电压的烷基硅烷基聚合物电解质、制备方法及其在锂电池中的应用。该电解质包括烷基硅烷基聚合物、锂盐、多孔支撑材料以及添加剂。实验表明所述的烷基硅烷基聚合物电解质材料成膜性好，机械强度为0.5 MPa‑300 MPa；其电化学窗口大于4.3 V，与高电压正极材料具有很好的相容性；室温离子电导率为1×10‑5 S×cm‑1‑10‑3 S×cm‑1，其组装的电池具有优异的长循环性能。本发明涉及的烷基硅烷基聚合物可以作为耐高电压的电解质材料。本发明也提供了上述聚合物电解质的制备方法及其组装的全固态锂电池的电化学性能。

Description

耐高电压的固态锂电池聚合物电解质及其制备和应用
技术领域
本发明涉及固态聚合物电解质，具体的说是一种耐高电压的烷基硅烷基锂电池聚合物电解质，制备方法及其在全固态锂电池中的应用。
背景技术
锂电池由于能量密度高，成本低，循环寿命长等优点，一直是科研工作者和企业家们的关注焦点。目前，锂电池已经广泛应用在人们的日常生活中，如移动设备、笔记本电脑、电动及混合动力汽车、智能电网等的供电电源。
同时，锂电池的发展也面临巨大的挑战：一是，目前商业化锂电池安全性不足。众所周知，商业化的锂电池使用的电解质主要有两种：一种是液态电解液，另一种是凝胶电解质。上述两种电解质拥有较高的离子电导率，能够有效地浸润电极，并能够在电极表面形成稳定的固态电解质膜。然而，液态电解液与凝胶电解质都含有大量易燃、易挥发的有机溶剂，使锂电池存在一定的安全隐患，当电池不规范使用或者电池内部发生短路时，热量聚集会引起电解液的挥发，在正极材料释放氧气的作用下发生燃烧，进而引起整个电池的燃烧，甚至爆炸。因为固态电解质不含有机溶剂，能够极大地提高锂电池的安全性能，成为解决锂电池安全性的有效途径之一。并且，聚合物固态电解质在玻璃化转变温度以上具有较高的电导率，且具有良好的柔韧性及拉伸剪切性能，易于制备成柔性可弯折电池，具备大规模工业化应用的可能；二是，人们对锂电池的比容量提出了更高的要求。目前文献报道的大部分聚氧化乙烯基聚合物锂电池的工作电压主要在4.0 V以下，这是因为采用的聚氧化乙烯在高电压下会发生氧化分解，故电池只能在较低电压下运行，导致锂电池比容量较低。因此，发展具有耐高电压的聚合物电解质是提高全固态聚合物锂电池比容量的重要措施之一。同时，文献报道的全固态聚合物电解质也存在室温离子电导率低，成膜性不足以及机械强度不高等问题，影响了其商业化应用。
例如，CN201410683144.1发明公开了一种聚环氧乙烷基固态聚合物电解质。然而，该电解质具有较低的室温离子电导率，较窄的电化学窗口，以及欠佳的机械性能；CN103840198A发明公开了一种由聚合物，离子液体，锂盐等组成的全固态锂电池聚合物电解质及其制备方法。该聚合物电解质解决了电解液泄漏以及电极材料易受腐蚀等问题，同时具有电化学窗口宽和与负极材料相容性好的优点。然而，该聚合物电解质成膜性和机械性能不佳，需要额外成膜添加剂，限制了其商业化应用；CN105826603A发明提供了一种聚碳酸亚乙烯酯基锂电池聚合物电解质及其制备和应用。该固态聚合物电解质制备采用原位聚合的方法，降低了生产成本，同时具有较高的室温离子电导率和较宽的电化学窗口。基于该电解质的钴酸锂/锂片全电池展现了优异的倍率性能和长循环性能。然而，该电解质成膜性和机械性能略有不足。
综上，虽然全固态聚合物电解质具有优越的自身优势和巨大的应用前景，但是目前报道的全固态聚合物电解质大多难以兼具耐高电压，离子电导率高，成膜性好以及机械强度高的要求，难以商业化应用。因此，开发具有耐高电压性能，成膜性好和机械强度高的固态聚合物电解质具有重要的应用前景和市场需求。
发明内容
本发明的目的在于提供一种耐高电压的烷基硅烷基锂电池聚合物电解质，制备方法及其在全固态锂电池中的应用。
为实现上述目的本发明采用的技术方案为：
本发明提供一种耐高电压的烷基硅烷基锂电池聚合物电解质，烷基硅烷基锂电池聚合物电解质包括烷基硅烷基聚合物、锂盐、多孔支撑材料以及添加剂。
所述烷基硅烷基锂电池聚合物电解质电化学窗口大于4.3 V，能耐高电压，机械强度为0.5 MPa -300MPa，室温离子电导率为1×10-5 S×cm-1-10-3 S×cm-1。
所述烷基硅烷基聚合物在聚合物电解质中的质量分数为45%~70%；锂盐在聚合物电解质中的质量分数为10%~30%；添加剂在聚合物电解质中的质量分数为0%~15%；多孔支撑材料在聚合物电解质中的质量分数为5 %~30%。
所述烷基硅烷基聚合物结构如通式1所示：
Figure 802452DEST_PATH_IMAGE001
或
Figure 684957DEST_PATH_IMAGE002
通式1
其中，m的取值是0-50000，n的取值是100-50000，y的取值是0-6；
R取自卤素，H，氰基，三氟甲基，18碳以下的烷基，18碳以下的烷氧基，18碳以下的烷硫基或18碳以下的烷氧硅氧基；X取自O，S，CH2，NH，NMe或NEt；R1为氰基，18碳以下的烷基，18碳以下的芳基或18碳以下的烷基硅甲基。
本发明还提供一种耐高电压的烷基硅烷基锂电池聚合物电解质的制备方法，采用溶剂挥发法，将烷基硅烷基聚合物、锂盐和添加剂加入溶剂中混合搅拌至完全溶解后刮到多孔支撑材料上，60~80℃下烘干后制备电解质膜，主要步骤如下：
1）将烷基硅烷基聚合物与锂盐、添加剂先溶解于溶剂中混合搅拌至完全溶解，得到粘稠均一的溶液；
2）取上述溶液在支撑材料上用刮刀刮出一定厚度的电解质膜，然后置烘箱中干燥；
3）将烘干的电解质膜经冲膜机冲成合适的尺寸。
所述溶剂为乙腈、二甲基亚砜、环丁砜、亚硫酸二甲酯、亚硫酸二乙酯、1,4-二氧六环、四氢呋喃、三氯甲烷、乙酸乙酯、N-甲基吡咯烷酮、N,N-二甲基甲酰胺和N,N-二甲基乙酰胺中的一种或几种。
所述的锂盐为六氟磷酸锂（LiPF6）、高氯酸锂(LiClO4)、双草酸硼酸锂(LiBOB)、二氟草酸硼酸锂(LiDFOB)、三氟甲磺酸锂(CF3SO3Li)、双三氟甲基磺酰亚胺锂(LiTFSI)、双氟磺酰亚胺锂(LiFSI)中的一种或者几种；
所述添加剂为有机小分子或无机纳米粒子的一种或几种；所述的有机小分子为丁二腈或己二腈的一种或两种的混合物；所述的无机纳米粒子为二氧化硅，二氧化锆，二氧化钛，三氧化二铝的一种或几种。
所述多孔支撑材料为纤维素无纺膜、海藻纤维无纺膜；芳纶无纺膜；聚芳砜酰胺无纺膜；聚丙烯无纺膜；玻璃纤维、聚对苯二甲酸乙二醇酯薄膜、聚酰亚胺无纺膜中的一种；
优选的技术方案为：
烷基硅烷基聚合物为聚烷基硅烷基碳酸亚乙酯或聚烷基硅烷基氧化乙烯；烷基硅烷基聚合物在聚合物电解质中的质量分数为55 %-65 %；
溶剂为N,N-二甲基甲酰胺或二甲基亚砜；
锂盐为高氯酸锂或双氟甲烷磺酰亚胺锂；锂盐在聚合物电解质中的质量分数为15%-25 %；
添加剂为丁二腈或二氧化硅；添加剂在聚合物电解质中的质量分数为5%-10%；
多孔支撑材料为纤维素无纺膜或聚酰亚胺无纺膜；多孔支撑材料在聚合物电解质中的质量分数为10 %-25 %。
一种耐高压的烷基硅烷基锂电池聚合物电解质在全固态锂电池领域中的应用。
所述的全固态锂电池包括正极，负极，介于正负极之间的电解质；所述的正极活性材料为钴酸锂、磷酸铁锂、磷酸锰铁锂、锰酸锂、镍锰酸锂、富锂锰基、三元材料、硫、硫复合物、硫酸铁锂、锂离子氟磷酸盐、锂钒氟磷酸盐、锂铁氟磷酸盐、锂锰氧化物、导电聚合物中的一种或几种；所述负极的活性材料为金属锂、金属锂合金、石墨、硬碳、二硫化钼、钛酸锂、碳硅复合材料、碳锗复合材料、碳锡复合材料、氧化锑、锑碳复合材料、锡锑复合材料、锂钛氧化物、锂金属氮化物中的一种或几种。
本发明所具有的优点：
本发明制备的耐高压的烷基硅烷基锂电池聚合物电解质，具有以下优点：
1.成膜性好，拉伸性好，机械强度为0.5 MPa -300 MPa；
2.其电化学窗口大于4.3 V，与高电压正极材料具有很好的相容性，能耐高电压；
3.室温离子电导率为1×10-5 S×cm-1-10-3 S×cm-1，其组装的电池具有优异的长循环性能；
4.没有使用易燃易爆的有机溶剂，极大地提高了电池的安全性能。
本发明技术方案简单，成本低廉，易于制备，适合规模化生产。可应用到全固态锂电池（包括锂-硫电池）、高电压锂电池以及其他二次高能锂电池中。
附图说明
图1 实施例1聚合物电解质的室温LSV曲线。
图2实施例1聚合物电解质的交流阻抗谱图。
图3 实施例3的聚合物电解质组装的622型三元材料/锂全电池室温时1 C下的50圈时充放电曲线。
图4 实施例4的聚合物电解质碳硅材料/锂金属半电池的长循环性能。
图5 实施例5的聚合物电解质的LNMO /石墨全电池的长循环性能。
图6实施例5的聚合物电解质的LNMO /石墨全电池倍率性能。
图7实施例9的聚合物电解质的室温LSV曲线。
图8实施例9的聚合物电解质组装的锂电池在室温时0.2 C下的长循环性能。
具体实施方式
实施例1
在手套箱中，惰性气氛下，配置
Figure 99758DEST_PATH_IMAGE003
（P1）/LiTFSI的DMSO溶液，聚合物约占溶液质量分数的15%。该溶液经充分搅拌，得澄清透明的粘稠液体。将上述溶液均匀刮在玻璃纤维无纺膜上，置60 oC烘箱中干燥12 h成膜。该电解质膜经冲片后置真空烘箱中干燥12h，然后放于手套箱中待用。表1为由实施例1所述聚合物电解质膜组成的全固态锂电池及聚合物电解质膜的性能参数。
表1
Figure 42306DEST_PATH_IMAGE004
实施例2
在手套箱中，惰性气氛下，配置
Figure 44022DEST_PATH_IMAGE005
（P2）/ LiDFOB的DMF溶液，聚合物约占溶液质量分数的15%。该溶液经充分搅拌，得澄清透明的粘稠液体。将上述溶液均匀刮在海藻纤维无纺膜上，置70 oC烘箱中干燥10 h成膜。该电解质膜经冲片后置真空烘箱中干燥10 h，然后放于手套箱中待用。表2为由实施例2所述聚合物电解质膜组成的全固态锂电池及聚合物电解质膜的性能参数。

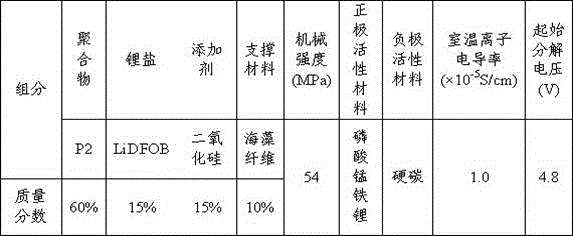

表2
Figure 464639DEST_PATH_IMAGE006
实施例3
在手套箱中，惰性气氛下，配置
Figure 937209DEST_PATH_IMAGE007
（P3）/ LiDFOB的DMSO溶液，聚合物约占溶液质量分数的15%。该溶液经充分搅拌，得澄清透明的粘稠液体。将上述溶液均匀刮在玻璃纤维上，置80 oC烘箱中干燥12 h成膜。该电解质膜经冲片后置真空烘箱中干燥12 h，然后放于手套箱中待用。表3为由实施例3所述聚合物电解质膜组成的全固态锂电池及聚合物电解质膜的性能参数。
表3
Figure 112975DEST_PATH_IMAGE008
实施例4
在手套箱中，惰性气氛下，配置
Figure 38206DEST_PATH_IMAGE009
（P4）/ LiBOB的N-甲基吡咯烷酮溶液，聚合物约占溶液质量分数的20%。该溶液经充分搅拌，得澄清透明的粘稠液体。将上述溶液均匀刮在纤维素无纺膜上，置80 oC烘箱中干燥12 h成膜。该电解质膜经冲片后置真空烘箱中干燥24 h，然后放于手套箱中待用。表4为由实施例4所述聚合物电解质膜组成的全固态锂电池及聚合物电解质膜的性能参数。
表4
Figure 324831DEST_PATH_IMAGE010
实施例5
在手套箱中，惰性气氛下，配置
Figure 386328DEST_PATH_IMAGE011
（P5）/ LiDFOB的DMSO溶液，聚合物约占溶液质量分数的20%。该溶液经充分搅拌，得澄清透明的粘稠液体。将上述溶液均匀刮在纤维素无纺膜上，置60 oC烘箱中干燥24 h成膜。该电解质膜经冲片后置真空烘箱中干燥12 h，然后放于手套箱中待用。表5为由实施例5所述聚合物电解质膜组成的全固态锂电池及聚合物电解质膜的性能参数。

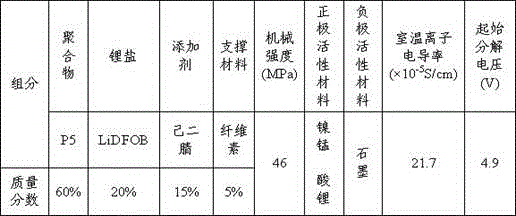

表5
Figure 670679DEST_PATH_IMAGE012
实施例6
在手套箱中，惰性气氛下，配置
Figure 145522DEST_PATH_IMAGE013
（P6）/ LiPF6的N,N-二甲基乙酰胺溶液，聚合物约占溶液质量分数的10%。该溶液经充分搅拌，得澄清透明的粘稠液体。将上述溶液均匀刮在聚丙烯无纺膜上，置60 oC烘箱中干燥24 h成膜。该电解质膜经冲片后置真空烘箱中干燥10 h，然后放于手套箱中待用。表6为由实施例6所述聚合物电解质膜组成的全固态锂电池及聚合物电解质膜的性能参数。
表6
Figure 173521DEST_PATH_IMAGE014
实施例7
在手套箱中，惰性气氛下，配置
Figure 355104DEST_PATH_IMAGE015
（P7）/ LiClO4的DMSO溶液，聚合物约占溶液质量分数的15%。该溶液经充分搅拌，得澄清透明的粘稠液体。将上述溶液均匀刮在芳纶无纺膜上，置60 oC烘箱中干燥12 h成膜。该电解质膜经冲片后置真空烘箱中干燥24 h，然后放于手套箱中待用。表7为由实施例7所述聚合物电解质膜组成的全固态锂电池及聚合物电解质膜的性能参数。

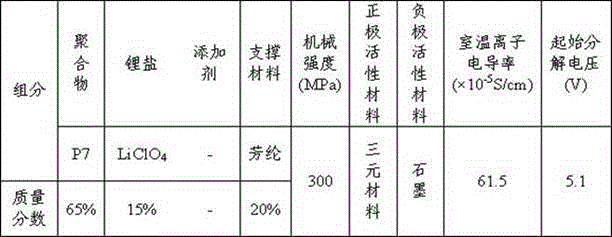

表7
Figure 108559DEST_PATH_IMAGE016
实施例8
在手套箱中，惰性气氛下，配置
Figure 8381DEST_PATH_IMAGE017
（P8）/ LiTFSI的DMSO溶液，聚合物约占溶液质量分数的15%。该溶液经充分搅拌，得澄清透明的粘稠液体。将上述溶液均匀刮在玻璃纤维上，置60 oC烘箱中干燥24h成膜。该电解质膜经冲片后置真空烘箱中干燥24h，然后放于手套箱中待用。表8为由实施例8所述聚合物电解质膜组成的全固态锂电池及聚合物电解质膜的性能参数。

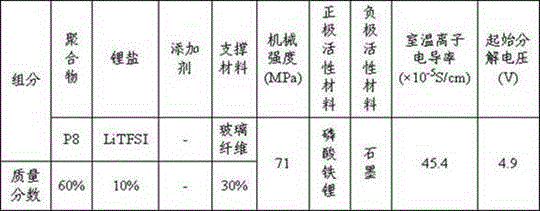

表8
Figure 574492DEST_PATH_IMAGE018
实施例9
在手套箱中，惰性气氛下，配置
Figure 938477DEST_PATH_IMAGE019
（P9）/ LiDFOB的DMSO溶液，聚合物约占溶液质量分数的10%。该溶液经充分搅拌，得澄清透明的粘稠液体。将上述溶液均匀刮在聚丙烯无纺膜上，置80 oC烘箱中干燥24 h成膜。该电解质膜经冲片后置真空烘箱中干燥12 h，然后放于手套箱中待用。表9为由实施例9所述聚合物电解质膜组成的全固态锂电池及聚合物电解质膜的性能参数。

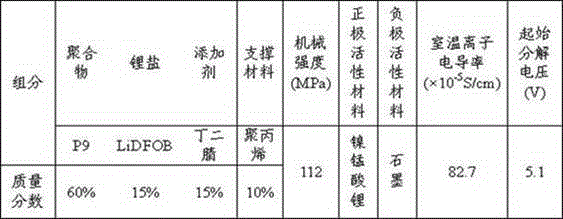

表9
Figure 299051DEST_PATH_IMAGE020
实施例10
在手套箱中，惰性气氛下，配置
Figure 748487DEST_PATH_IMAGE021
（P10）/ LiBOB的DMF溶液，聚合物约占溶液质量分数的15%。该溶液经充分搅拌，得澄清透明的粘稠液体。将上述溶液均匀刮在聚酰亚胺无纺膜上，置60 oC烘箱中干燥10 h成膜。该电解质膜经冲片后置真空烘箱中干燥24 h，然后放于手套箱中待用。表10为由实施例10所述聚合物电解质膜组成的全固态锂电池及聚合物电解质膜的性能参数。
表10
Figure 118289DEST_PATH_IMAGE022
对电解质性能进行表征：
膜厚度：采用螺旋测微器（精度0.01毫米）测试聚合物电解质膜厚度，任意取样品上的5个点，并取平均值。
离子电导率：构筑不锈钢/电解质/不锈钢结构的阻塞电极，使用电化学工作站测量其阻抗，采用公式：σ = L/sRb计算离子电导率，其中，σ为电解质离子电导率，L为电解质的厚度，s为电解质的面积，Rb为电解质室温下的阻抗。
电化学窗口：构筑不锈钢/电解质/锂片结构的电极，通过电化学工作站进行线性扫描伏安法测量，起始电位为2.5 V，最高电位为6.0 V，扫描速度为1 mV/s。
测试电池性能包括以下步骤：
（1）正极片的制备
A 将聚偏氟乙烯（PVDF）溶于N-甲基吡咯烷酮中，浓度为0.1 mol/L。
B 将PVDF、正极活性材料、导电炭黑以10：80：10的质量比混合后，研磨至少1小时。
C 将上步所得的浆料均匀地刮在铝箔上，厚度为100-120 mm，先在60 oC烘箱中干燥，再于120 oC真空烘箱中干燥，辊压，冲片，称重后继续在120 oC真空烘箱中烘干，放于手套箱中备用。
（2）负极片的制备
A 将PVDF溶于N-甲基吡咯烷酮中，浓度为0.1 mol/L。
B 将PVDF、负极活性材料、导电炭黑以10：80：10的质量比混合后，研磨至少1小时。
C 将上步所得的浆料均匀地刮在铜箔上，厚度为100-120 mm，先在60 oC烘箱中干燥，再于120 oC真空烘箱中干燥，辊压，冲片，称重后继续在120 oC真空烘箱中烘干，放于手套箱中备用。
（3）电池组装
将相应的半电池或电池结构置于电池壳中，封口得到电池。
（4）电池电性能测试
用LAND电池充放仪测试二次锂电池的充放电曲线和长循环性能。
图1展示了实施例1的烷基硅烷基锂电池聚合物电解质具有0-4.6 V的电化学窗口。
图2展示了实施例1的烷基硅烷基锂电池聚合物电解质离子电导率可达3.2×10-4S×cm-1。
图3展示了实施例3的聚合物电解质组装的622型三元材料/锂金属全电池室温时1C下的第50圈充放电曲线，说明该聚合物电解质循环50圈后仍然具有较高的放电比容量。
由图4可见:实施例4的固态电解质组装的碳硅负极/锂金属半电池循环性能优异，说明该固态电解质具有优异的电化学稳定性。
由图5可见：采用实施例5的固态电解质组装的锂金属电池的长循环性能比较稳定。循环50圈后电池的放电比容量依然能够保持127 mAhg-1，库伦效率接近100%。
由图6可见：实施例5的聚合物电解质的LNMO/石墨全电池倍率性能优异， 6C下放电比容量依然可达80 mAhg-1。
由图7可见：实施例9的聚合物电解质的室温LSV曲线显示其起始氧化分解电压为5.1 V。
由图8可见：实施例9的聚合物电解质组装的锂电池在室温时0.2 C下具有优异的长循环性能，循环100圈后放电比容量依然可达115 mAhg-1。

Claims (7)

1.一种耐高电压的烷基硅烷基锂电池聚合物电解质，其特征在于烷基硅烷基锂电池聚合物电解质包括烷基硅烷基聚合物、锂盐、多孔支撑材料以及添加剂；所述烷基硅烷基聚合物结构如通式1所示：
Figure 984227DEST_PATH_IMAGE001
或
Figure 379437DEST_PATH_IMAGE002
通式1
其中，m的取值是0-50000，n的取值是100-50000，y的取值是0-6；
R取自卤素，H，氰基，三氟甲基，18碳以下的烷基，18碳以下的烷氧基，18碳以下的烷硫基或18碳以下的烷氧硅氧基；X取自O，S，CH2，NH，NCH3或NCH2CH3；R1为氰基，18碳以下的烷基，18碳以下的芳基或18碳以下的烷基硅甲基。
2.根据权利要求1所述的一种耐高电压的烷基硅烷基锂电池聚合物电解质，其特征在于：该烷基硅烷基锂电池聚合物电解质电化学窗口大于4.3 V，能耐高电压，机械强度为0.5MPa -300MPa，室温离子电导率为1×10-5 S×cm-1-10-3 S×cm-1。
3.根据权利要求1所述的一种耐高电压的烷基硅烷基锂电池聚合物电解质，其特征在于：烷基硅烷基聚合物在聚合物电解质中的质量分数为45%~70%；锂盐在聚合物电解质中的质量分数为10%~30%；添加剂在聚合物电解质中的质量分数为0%~15%；多孔支撑材料在聚合物电解质中的质量分数为5 %~30%。
4.权利要求1所述的一种耐高电压的烷基硅烷基锂电池聚合物电解质的制备方法，其特征在于：采用溶剂挥发法，将烷基硅烷基聚合物中加入锂盐和添加剂混合搅拌至完全溶解后刮到多孔支撑材料上，60~80℃下烘干后制备电解质膜。
5.根据权利要求4所述的一种耐高电压的烷基硅烷基锂电池聚合物电解质的制备方法，其特征在于：所述溶剂为乙腈、二甲基亚砜、环丁砜、亚硫酸二甲酯、亚硫酸二乙酯、1,4-二氧六环、四氢呋喃、三氯甲烷、乙酸乙酯、N-甲基吡咯烷酮、N,N-二甲基甲酰胺和N,N-二甲基乙酰胺中的一种或几种；所述的锂盐为六氟磷酸锂、高氯酸锂、双草酸硼酸锂、二氟草酸硼酸锂、三氟甲磺酸锂、双三氟甲基磺酰亚胺锂、双氟磺酰亚胺锂中的一种或者几种；所述添加剂为有机小分子或无机纳米粒子的一种或几种；所述的有机小分子为丁二腈或己二腈的一种或这两种的混合物；所述的无机纳米粒子为二氧化硅，二氧化锆，二氧化钛，三氧化二铝的一种或几种；所述多孔支撑材料为纤维素无纺膜、海藻纤维无纺膜、芳纶无纺膜、聚芳砜酰胺无纺膜、聚丙烯无纺膜、玻璃纤维、聚对苯二甲酸乙二醇酯薄膜、聚酰亚胺无纺膜中的一种。
6.权利要求1所述的一种耐高压的烷基硅烷基锂电池聚合物电解质的应用，其特征在于：其应用领域为全固态锂电池。
7.根据权利要求6所述的一种耐高压的烷基硅烷基锂电池聚合物电解质的应用，其特征在于：所述的全固态锂电池包括正极，负极，介于正负极之间的电解质；所述的正极的活性材料为钴酸锂、磷酸铁锂、磷酸锰铁锂、镍锰酸锂、富锂锰基正极材料、锂离子电池三元材料、硫、硫复合物、硫酸铁锂、锂离子氟磷酸盐、锂钒氟磷酸盐、锂铁氟磷酸盐、锂锰氧化物、导电聚合物中的一种或几种；所述负极的活性材料为金属锂、金属锂合金、石墨、硬碳、二硫化钼、碳硅复合材料、碳锗复合材料、碳锡复合材料、氧化锑、锑碳复合材料、锡锑复合材料、锂钛氧化物、锂金属氮化物中的一种或几种。
CN201711385078.XA 2017-12-20 2017-12-20 耐高电压的固态锂电池聚合物电解质及其制备和应用 Active CN108242563B (zh)

Priority Applications (1)

Application Number Priority Date Filing Date Title
CN201711385078.XA CN108242563B (zh) 2017-12-20 2017-12-20 耐高电压的固态锂电池聚合物电解质及其制备和应用

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
CN201711385078.XA CN108242563B (zh) 2017-12-20 2017-12-20 耐高电压的固态锂电池聚合物电解质及其制备和应用

Publications (2)

Publication Number Publication Date
CN108242563A CN108242563A (zh) 2018-07-03
CN108242563B true CN108242563B (zh) 2020-03-24

Family

ID=62701108

Family Applications (1)

Application Number Title Priority Date Filing Date
CN201711385078.XA Active CN108242563B (zh) 2017-12-20 2017-12-20 耐高电压的固态锂电池聚合物电解质及其制备和应用

Country Status (1)

Country Link
CN (1) CN108242563B (zh)

Families Citing this family (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN109671978B (zh) * 2018-12-20 2022-02-11 苏州大学 一种耐高电压的固态聚合物电解质、制备方法及其应用
CN109830744A (zh) * 2019-01-09 2019-05-31 蜂巢能源科技有限公司 复合电解质膜及其制备方法
CN110034330B (zh) * 2019-04-10 2021-05-04 华北电力大学 一种锂/钠电池用复合固态电解质的制备方法
CN110190234B (zh) * 2019-06-13 2021-10-22 重庆恩捷纽米科技股份有限公司 锂电池隔膜陶瓷涂覆浆料及陶瓷涂覆隔膜
CN110247111B (zh) * 2019-06-24 2022-03-29 中国科学院青岛生物能源与过程研究所 一种含磺酸或磷酸衍生物结构的固态聚合物电解质及其在二次锂电池中的应用
CN112271324B (zh) * 2020-09-15 2021-07-30 赖见 一种高压固态锂电池及其制备方法
CN119208730B (zh) * 2024-09-14 2025-10-03 蓝固(常州)新能源有限公司 一种功能离子液体添加剂、电解液及高压锂离子电池
CN119764546B (zh) * 2024-12-31 2025-08-12 广东弘捷新能源有限公司 一种低温型聚合物锂电池及其制备方法

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN103208651A (zh) * 2013-03-26 2013-07-17 中南大学 一种硅氧烷基固体电解质及其制备和应用
CN105591154A (zh) * 2015-02-13 2016-05-18 中国科学院青岛生物能源与过程研究所 聚碳酸酯类全固态聚合物电解质及其构成的全固态二次锂电池及其制备和应用

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN103208651A (zh) * 2013-03-26 2013-07-17 中南大学 一种硅氧烷基固体电解质及其制备和应用
CN105591154A (zh) * 2015-02-13 2016-05-18 中国科学院青岛生物能源与过程研究所 聚碳酸酯类全固态聚合物电解质及其构成的全固态二次锂电池及其制备和应用

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
Tuning Thin-Film Electrolyte for Lithium Battery by Grafting Cyclic Carbonate and Combed Poly(ethylene oxide) on Polysiloxane;Jie Li等;《CHEMSUSCHEM》;20140502;第7卷;第1901-1908页 *

Also Published As

Publication number Publication date
CN108242563A (zh) 2018-07-03

Similar Documents

Publication Publication Date Title
CN108242563B (zh) 耐高电压的固态锂电池聚合物电解质及其制备和应用
CN101379653B (zh) 使用离子性液体的锂二次电池
CN103367798B (zh) 用于锂离子二次电池的电解质和锂离子二次电池
KR102803550B1 (ko) 겔 전해질 전구체 및 그의 응용
CN109346767A (zh) 一种固态聚合物电解质及其在锂金属电池中的应用
CN111697262A (zh) 一种复合固态电解质、全固态锂离子电池及其制备方法
CN110247111B (zh) 一种含磺酸或磷酸衍生物结构的固态聚合物电解质及其在二次锂电池中的应用
Zheng et al. In situ polymerization of fluorinated polyacrylate copolymer solid electrolytes for high-voltage lithium metal batteries at room temperature
Wei et al. Study of sulfonated polyether ether ketone with pendant lithiated fluorinated sulfonic groups as ion conductive binder in lithium-ion batteries
JPWO2009011249A1 (ja) リチウム二次電池
CN107069084B (zh) 一种固态锂电池聚合物电解质及制备和应用
Ma et al. Facile in situ polymerization synthesis of poly (ionic liquid)-based polymer electrolyte for high-performance solid-state batteries
CN109638350B (zh) 一种对锂稳定的丁二腈基固态电解质、制备方法及其应用
CN111786018B (zh) 一种高压聚合物电解质、高压聚合物锂金属电池及此电池的制备方法
US20230098496A1 (en) All solid-state electrolyte composite based on functionalized metal-organic framework materials for lithium secondary battery and method for manufacturing the same
Li et al. Frontier orbital energy-customized ionomer-based polymer electrolyte for high-voltage lithium metal batteries
CN110734517A (zh) 一种聚碳酸酯基嵌段聚合物电解质制备及应用
WO2024230010A1 (zh) 交联聚合物固态电解质及其制备方法和应用
KR20090063615A (ko) 유기 전해액 및 이를 채용한 리튬 전지
CN110690500A (zh) 一种高电压窗口的聚合物电解质
Wang et al. An in situ fabricated multifunctional gel electrolyte for lithium–sulfur batteries
CN117457995B (zh) 复合固态电解质及其制备方法与用其制备的锂离子电池
Almazrou et al. Electrochemical Performance of Highly Ion-Conductive Polymer Electrolyte Membranes Based on Polyoxide-tetrathiol Conetwork for Lithium Metal Batteries
CN114243098B (zh) 一种复合固态电解质及其制备方法与应用
CN116759635A (zh) 一种铌酸盐系纳米介电填料基复合固态电解质及其制备方法和应用

Legal Events

Date Code Title Description
PB01 Publication
PB01 Publication
SE01 Entry into force of request for substantive examination
SE01 Entry into force of request for substantive examination
GR01 Patent grant
GR01 Patent grant
TR01 Transfer of patent right

Effective date of registration: 20231122

Address after: The first and second floors of Building 2, Qingdao Belong Science and Technology Innovation Park, No. 120 Zhuzhou Road, Qingdao City, Shandong Province, 266101

Patentee after: Zhongke Shenlan Huize New Energy (Qingdao) Co.,Ltd.

Address before: 266101 box 30, 189 Songling Road, Laoshan District, Qingdao City, Shandong Province

Patentee before: QINGDAO INSTITUTE OF BIOENERGY AND BIOPROCESS TECHNOLOGY, CHINESE ACADEMY OF SCIENCES

TR01 Transfer of patent right
