CN111548043A - 一种填充了离子液体作为聚羧酸酯类减水剂专用牺牲剂的水泥基浆料及其制备方法 - Google Patents

一种填充了离子液体作为聚羧酸酯类减水剂专用牺牲剂的水泥基浆料及其制备方法 Download PDF

Info

Publication number
CN111548043A
CN111548043A CN202010416779.0A CN202010416779A CN111548043A CN 111548043 A CN111548043 A CN 111548043A CN 202010416779 A CN202010416779 A CN 202010416779A CN 111548043 A CN111548043 A CN 111548043A
Authority
CN
China
Prior art keywords
cement
ionic liquid
based slurry
clay
reducing agent
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
CN202010416779.0A
Other languages
English (en)
Other versions
CN111548043B (zh
Inventor
孙国星
贺丹
李宗津
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
University of Macau
Original Assignee
University of Macau
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by University of Macau filed Critical University of Macau
Priority to CN202010416779.0A priority Critical patent/CN111548043B/zh
Publication of CN111548043A publication Critical patent/CN111548043A/zh
Application granted granted Critical
Publication of CN111548043B publication Critical patent/CN111548043B/zh
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B24/00—Use of organic materials as active ingredients for mortars, concrete or artificial stone, e.g. plasticisers
    • C04B24/005—Halogen-containing compounds
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B24/00—Use of organic materials as active ingredients for mortars, concrete or artificial stone, e.g. plasticisers
    • C04B24/006—Boron-containing compounds
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B24/00—Use of organic materials as active ingredients for mortars, concrete or artificial stone, e.g. plasticisers
    • C04B24/12—Nitrogen containing compounds organic derivatives of hydrazine
    • C04B24/128—Heterocyclic nitrogen compounds
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B28/00—Compositions of mortars, concrete or artificial stone, containing inorganic binders or the reaction product of an inorganic and an organic binder, e.g. polycarboxylate cements
    • C04B28/02—Compositions of mortars, concrete or artificial stone, containing inorganic binders or the reaction product of an inorganic and an organic binder, e.g. polycarboxylate cements containing hydraulic cements other than calcium sulfates
    • C04B28/021—Ash cements, e.g. fly ash cements ; Cements based on incineration residues, e.g. alkali-activated slags from waste incineration ; Kiln dust cements
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B28/00—Compositions of mortars, concrete or artificial stone, containing inorganic binders or the reaction product of an inorganic and an organic binder, e.g. polycarboxylate cements
    • C04B28/02—Compositions of mortars, concrete or artificial stone, containing inorganic binders or the reaction product of an inorganic and an organic binder, e.g. polycarboxylate cements containing hydraulic cements other than calcium sulfates
    • C04B28/04—Portland cements
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B28/00—Compositions of mortars, concrete or artificial stone, containing inorganic binders or the reaction product of an inorganic and an organic binder, e.g. polycarboxylate cements
    • C04B28/02—Compositions of mortars, concrete or artificial stone, containing inorganic binders or the reaction product of an inorganic and an organic binder, e.g. polycarboxylate cements containing hydraulic cements other than calcium sulfates
    • C04B28/08—Slag cements
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2103/00—Function or property of ingredients for mortars, concrete or artificial stone
    • C04B2103/30—Water reducers, plasticisers, air-entrainers, flow improvers
    • C04B2103/34—Flow improvers

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Ceramic Engineering (AREA)
  • Materials Engineering (AREA)
  • Structural Engineering (AREA)
  • Organic Chemistry (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Inorganic Chemistry (AREA)
  • Combustion & Propulsion (AREA)
  • Curing Cements, Concrete, And Artificial Stone (AREA)

Abstract

本发明公开了一种填充了离子液体作为聚羧酸酯类减水剂专用牺牲剂的水泥基浆料及其制备方法。本发明中将阳离子为咪唑基的离子液体作为聚羧酸酯类减水剂抗粘土牺牲剂填充到水泥基浆料中，显著提高了含粘土矿的水泥基浆料的流动性，可以使其流动度由未填加时的15±0.5cm提高到22±0.5cm。通过填充离子液体，大大改善了聚羧酸酯类减水剂减水性能的抗粘土性，使掺杂了粘土矿的水泥基浆料获得优良的流动性，满足了实际生产应用对水泥基浆料流动度的要求。

Description

一种填充了离子液体作为聚羧酸酯类减水剂专用牺牲剂的水 泥基浆料及其制备方法
技术领域
本发明涉及水泥建筑材料技术领域，具体而言，涉及一种填充了离子液体作为聚羧酸酯类减水剂专用牺牲剂的水泥基浆料及其制备方法。
背景技术
聚羧酸酯类超塑化剂(PCE)是一种应用非常广泛的高性能减水剂。水泥或混凝土浆体中添加千分之几的聚羧酸酯类减水剂，就可以通过破坏水泥颗粒之间的表面静电吸引，大大提升水泥基浆料的流动度，从而减少拌和水的用量，提高固化后的水泥或混凝土强度。然而，在实际应用中，聚羧酸酯类减水剂对水泥骨料中混杂的粘土矿的耐受性很差，会大量被粘土矿吸收。根据文献报道，加入能被粘土矿优先吸收的添加剂作为牺牲剂，能够抑制粘土矿对聚羧酸酯类减水剂的吸收。目前，从改善效率、使用性能和剂量等方面，现有的牺牲剂，在改善水泥基浆料的性能上还远不能满足相关产业的要求。
鉴于此，提出本发明。
发明内容
本发明的目的是为了克服上述现有技术存在的缺陷而提供一种填充了离子液体作为聚羧酸酯类减水剂专用牺牲剂的水泥基浆料及其制备方法。
本发明是这样实现的：
第一方面，本发明实施例提供一种离子液体作为聚羧酸酯类减水剂抗粘土专用的牺牲剂的用途。
骨料是混凝土的重要组分，砂石在混凝土中的体积率约为60-70％。随着建筑业的发展，优质骨料逐渐消耗殆尽，目前生产混凝土的砂石含泥量较高。泥的主要成分是粘土，粘土的层状结构对聚羧酸酯类减水剂具有超强的吸附能力使水泥的分散性能下降，进一步损害新拌混凝土的工作性能以及构筑物的后期强度和结构稳定性。其原因是聚羧酸酯分子中的聚乙二醇(PEG)侧链容易插入粘土的铝硅酸盐层间，造成大量吸附，导致聚羧酸酯类减水剂丧失其对水泥的分散性能。
由于粘土粒子具有选择性吸附，可以通过加入一种在粘土表面吸附力更强，价格低廉、易得的牺牲剂，来阻止粘土对聚羧酸酯类减水剂的吸附，提高其分散能力。由此，本发明实施例提供一种离子液体作为聚羧酸酯类减水剂抗粘土专用的牺牲剂的用途。
离子液体(ILs)是由有机阳离子和无机/有机阴离子组成的有机熔融盐，是熔点(Tm)一般低于373K。根据现有的文献报道和研究经验，本发明选用带正电荷且极性强的咪唑基离子液体作为聚羧酸酯类减水剂抗粘土专用的牺牲剂填充到水泥基浆料中，来解决由于粘土矿大量吸收聚羧酸酯类减水剂，而使水泥基浆料流动性变差的问题。填充了离子液体型牺牲剂的水泥基浆料的流动性被显著改善，完全满足了实际建筑生产对水泥基浆料流动性的要求。同时离子液体性能稳定、用量较少、性价比高、操作简单具有很高的实际应用价值，对于继续研究利用离子液体而开发高性能的建筑水泥材料具有重要的指导意义，更为水泥建筑材料和离子液体的应用领域开辟了广阔的前景。
在可选的实施方式中，聚羧酸酯类减水剂选自梳状聚羧酸酯类减水剂和线型聚羧酸酯类减水剂中的至少一种。
在可选的实施方式中，离子液体选自阳离子为咪唑基的离子液体中的一种或几种。

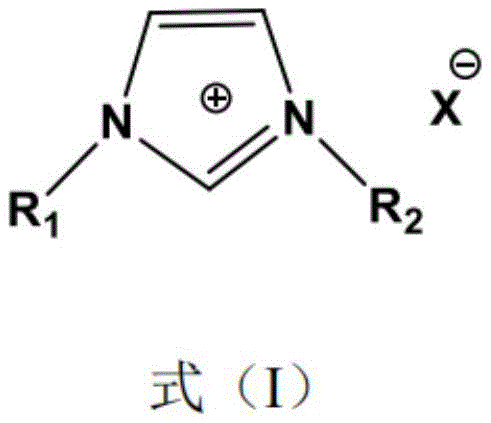

在可选的实施方式中，阳离子为咪唑基的离子液体选自如式(I)中的一种或几种：
Figure BDA0002493670500000031
式(I)中，R1和R2代表连接在咪唑基阳离子上的原子团，各自独立地选自C1-C20烷基或苄基；X代表离子液体的阴离子，其选自Cl-、Br-、BF4 -和CH3COO-中的任意一种。
第二方面，本发明实施例提供一种离子液体在水泥基浆料中作为聚羧酸酯类减水剂抗粘土专用的牺牲剂的用途。
第三方面，本发明实施例提供一种水泥基浆料，水泥基浆料由以下重量份的原料制得，其中：
水泥150-200份
粘土矿0.1-10份
聚羧酸酯类减水剂0.05-3份
离子液体0.05-0.5份以及
水40-100份。
本发明实施例提供一种水泥基浆料，该水泥基浆料填充了离子液体作为聚羧酸酯类减水剂抗粘土牺牲剂，以提高水泥基浆料的流动性，可以使水泥基浆料的流动度由未填加时的15±0.5cm提高到22±0.5cm。
在可选的实施方式中，以上制备水泥基浆料中的离子液体选自阳离子为咪唑基的离子液体中的一种或几种；
优选的，阳离子为咪唑基的离子液体选自如式(I)中的一种或几种：
Figure BDA0002493670500000041
式(I)中，R1和R2代表连接在咪唑基阳离子上的原子团，各自独立地选自C10-C20烷基或苄基；X代表离子液体的阴离子，其选自Cl-、Br-、BF4 -和CH3COO-中的任意一种。
在可选的实施方式中，以上制备水泥基浆料中的水泥包括硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥和粉煤灰硅酸盐水泥中的一种或几种。
在可选的实施方式中，以上制备水泥基浆料中的粘土矿包括高岭石、蒙脱石、伊利石、白云母石、绿泥石和混层粘土中的一种或几种。
第四方面，本发明实施例提供一种上述水泥基浆料的制备方法，包括以下步骤：按配比将粘土矿、离子液体、水泥、聚羧酸酯类减水剂以及水混合均匀；
优选的，先将粘土矿、离子液体和水混合均匀，再加入水泥、聚羧酸酯类减水剂混合均匀；
优选的，加入离子液体后，进行搅拌混合的时间为3-10分钟。
本发明实施例提供一种水泥基浆料的制备方法。选用合适的配料组份和添加顺序，将水泥、粘土矿、聚羧酸酯类减水剂、水和抗粘土牺牲剂有机的结合在一起，充分搅拌后得到了流动性能优良的水泥基浆料。将离子液体填充到掺杂有粘土矿的水泥浆中，提高了水泥基浆料的流动性，使其流动度由未填加时的15±0.5cm提高到22±0.5cm。通过各种原料的加入、混合和搅拌均匀，把能被粘土矿优先吸收的离子液体作为牺牲剂添加，来抑制粘土矿对聚羧酸酯类减水剂的吸收，发挥聚羧酸酯类减水剂的抗粘土性能，起到了提高掺杂有粘土矿的水泥基浆料的流动性的作用，得到了流动度高的水泥基浆料。这种水泥基浆料可满足实际建筑水泥生产和应用的特殊要求。
本发明具有以下有益效果：
本发明公开了一种填充了离子液体作为聚羧酸酯类减水剂专用牺牲剂的水泥基浆料及其制备方法。将离子液体作为聚羧酸酯类减水剂抗粘土专用的离子液体型牺牲剂，尤其选用带正电荷且极性强的咪唑基离子液体作为聚羧酸酯类减水剂的离子液体型牺牲剂，由于离子液体能优先被粘土矿所吸收，从而抑制粘土矿对聚羧酸酯类减水剂的吸收，发挥聚羧酸酯类减水剂的减水性能，来解决由于聚羧酸酯类减水剂对粘土矿的耐受性不好，致使水泥基浆料流动性变差的问题。将聚羧酸酯类减水剂以及聚羧酸酯类减水剂抗粘土专用的离子液体型牺牲剂应用到水泥基浆料中，可以使水泥基浆料的流动度极大的提高，由此可满足实际建筑水泥生产和应用的特殊要求。
具体实施方式
为使本发明实施例的目的、技术方案和优点更加清楚，下面将对本发明实施例中的技术方案进行清楚、完整地描述。实施例中未注明具体条件者，按照常规条件或制造商建议的条件进行。所用试剂或仪器未注明生产厂商者，均为可以通过市售购买获得的常规产品。
实施例1
以澳门水泥厂有限公司生产的强度等级42.5N的CEM II/B-V波特兰水泥的BSEN197-1：2011(被采纳为英国标准的欧洲标准)的硅酸盐水泥的重量份为基准，将198重量份的水泥、2重量份的蒙脱石K-10粉末、0.6重量份的美国格雷斯建材公司(GRACECONSTRUCTION PRODUCTS)生产的聚羧酸酯类减水剂(固含量为22.4％)及69.4重量份的水加入到混合容器中混合搅拌均匀，再加入0.2重量份的离子液体1-十四烷基-3-甲基咪唑溴盐(C14mimBr)混合搅拌均匀，得到混合均匀的水泥基浆料。
将一个高度40毫米，顶部直径60毫米，底部直径70毫米喇叭状的维卡锥体(塌落度桶)放置到玻璃板上；然后将混合均匀的水泥基浆料倒入进去；垂直取出锥体；从水平和垂直方向测量所得糊状物的铺展度(水泥基浆料的流动度)，重复三次取平均值，得到水泥浆体的流动度为22±0.5cm。
其中，硅酸盐水泥、蒙脱石粉末K-10、聚羧酸酯类减水剂(固含量为22.4％)、水和离子液体1-十四烷基-3-甲基咪唑溴盐在混合容器中进行混合搅拌的时间为5分钟。
实施例2
以澳门水泥厂有限公司生产的强度等级42.5N的CEM II/B-V波特兰水泥的BSEN197-1：2011(被采纳为英国标准的欧洲标准)的硅酸盐水泥的重量份为基准，将198重量份的水泥、2重量份的蒙脱石K-10粉末、0.6重量份的美国格雷斯建材公司(GRACECONSTRUCTION PRODUCTS)生产的聚羧酸酯类减水剂(固含量为22.4％)及69.4重量份的水加入到混合容器中混合搅拌均匀，再加入0.1重量份的离子液体1-十六烷基-3-甲基咪唑溴盐(C16mim Cl)混合搅拌均匀，得到混合均匀的水泥基浆料。
将一个高度40毫米，顶部直径60毫米，底部直径70毫米喇叭状的维卡锥体(塌落度桶)放置到玻璃板上；然后将混合均匀的水泥基浆料倒入进去；垂直取出锥体；从水平和垂直方向测量所得糊状物的铺展度(水泥基浆料的流动度)，重复三次取平均值，得到水泥浆体的流动度为20±0.5cm。
其中，硅酸盐水泥、蒙脱石粉末K-10、聚羧酸酯类减水剂(固含量为22.4％)、水和离子液体1-十六烷基-3-甲基咪唑溴盐在混合容器中进行混合搅拌的时间为5分钟。
实施例3
以澳门水泥厂有限公司生产的强度等级52.5的波特兰水泥的硅酸盐水泥的重量份为基准，将190重量份的水泥、10重量份的蒙脱石K-10粉末、1.5重量份的美国格雷斯建材公司(GRACE CONSTRUCTION PRODUCTS)生产的聚羧酸酯类减水剂(固含量为22.4％)及70重量份的水加入到混合容器中混合搅拌均匀，再加入0.3重量份的离子液体1-癸基-3-甲基咪唑溴盐(C10mim Br)混合搅拌均匀，得到混合均匀的水泥基浆料。
将一个高度40毫米，顶部直径60毫米，底部直径70毫米喇叭状的维卡锥体(塌落度桶)放置到玻璃板上；然后将混合均匀的水泥基浆料倒入进去；垂直取出锥体；从水平和垂直方向测量所得糊状物的铺展度(水泥基浆料的流动度)，重复三次取平均值，得到水泥浆体的流动度为11±0.5cm。
其中，硅酸盐水泥、蒙脱石粉末K-10、聚羧酸酯类减水剂(固含量为22.4％)、水和离子液体1-十六烷基-3-甲基咪唑四氟硼酸盐在混合容器中进行混合搅拌的时间为5分钟。
实施例4
以普通硅酸盐水泥的重量份为基准，将198重量份的水泥、2重量份的蒙脱石K-10粉末、0.6重量份的梳状聚羧酸酯类减水剂及69.4重量份的水加入到混合容器中混合搅拌均匀，再加入0.05重量份的离子液体1-十六烷基-3-甲基咪唑四氟硼酸盐(C16mim BF4)混合搅拌均匀，得到混合均匀的水泥基浆料。
将一个高度40毫米，顶部直径60毫米，底部直径70毫米喇叭状的维卡锥体(塌落度桶)放置到玻璃板上；然后将混合均匀的水泥基浆料倒入进去；垂直取出锥体；从水平和垂直方向测量所得糊状物的铺展度(水泥基浆料的流动度)，重复三次取平均值，得到水泥浆体的流动度为14±0.5cm。
其中，普通硅酸盐水泥、蒙脱石粉末K-10、梳状聚羧酸酯类减水剂、水和离子液体1-十六烷基-3-甲基咪唑四氟硼酸盐在混合容器中进行混合搅拌的时间为5分钟。
实施例5
以澳门水泥厂有限公司生产的强度等级52.5的波特兰水泥的硅酸盐水泥的重量份为基准，将195重量份的水泥、5重量份的高岭石粉末、0.7重量份聚羧酸酯类减水剂及69.3重量份的水加入到混合容器中混合搅拌均匀，再加6入0.3重量份的离子液体1-癸基-3-甲基咪唑溴盐(C10mim Br)混合搅拌均匀，得到混合均匀的水泥基浆料。
将一个高度40毫米，顶部直径60毫米，底部直径70毫米喇叭状的维卡锥体(塌落度桶)放置到玻璃板上；然后将混合均匀的水泥基浆料倒入进去；垂直取出锥体；从水平和垂直方向测量所得糊状物的铺展度(水泥基浆料的流动度)，重复三次取平均值，得到水泥浆体的流动度为11±0.5cm。
其中，硅酸盐水泥、高岭石粉末、聚羧酸酯类减水剂、水和离子液体1-癸基-3-甲基咪唑溴盐在混合容器中进行混合搅拌的时间为5分钟。
实施例6
以硅酸盐水泥的重量份为基准，将150重量份的水泥、0.1重量份的混层粘土、0.05重量份线型聚羧酸酯类减水剂及40重量份的水加入到混合容器中混合搅拌均匀，再加入0.05重量份的离子液体1-十二烷基-3-甲基咪唑溴盐(C12mim Br)混合搅拌均匀，得到混合均匀的水泥基浆料。
将一个高度40毫米，顶部直径60毫米，底部直径70毫米喇叭状的维卡锥体(塌落度桶)放置到玻璃板上；然后将混合均匀的水泥基浆料倒入进去；垂直取出锥体；从水平和垂直方向测量所得糊状物的铺展度(水泥基浆料的流动度)，重复三次取平均值，得到水泥浆体的最终流动度。
其中，硅酸盐水泥、混层粘土、线型聚羧酸酯类减水剂、水和离子液体1-十二烷基-3-甲基咪唑溴盐在混合容器中进行混合搅拌的时间为3分钟。
实施例7
以澳门水泥厂有限公司生产的硅酸盐水泥的重量份为基准，将200重量份的水泥、10重量份的蒙脱石粉末、3重量份聚羧酸酯类减水剂及100重量份的水加入到混合容器中混合搅拌均匀，再加入0.5重量份的离子液体1-十八烷基-3-甲基咪唑溴盐(C18mim Br)混合搅拌均匀，得到混合均匀的水泥基浆料。
将一个高度40毫米，顶部直径60毫米，底部直径70毫米喇叭状的维卡锥体(塌落度桶)放置到玻璃板上；然后将混合均匀的水泥基浆料倒入进去；垂直取出锥体；从水平和垂直方向测量所得糊状物的铺展度(水泥基浆料的流动度)，重复三次取平均值，得到水泥浆体的最终流动度。
其中，硅酸盐水泥、蒙脱石粉末、聚羧酸酯类减水剂、水和离子液体1-十八烷基-3-甲基咪唑溴盐在混合容器中进行混合搅拌的时间为10分钟。
对比例1
澳门水泥厂有限公司生产的强度等级42.5N的CEM II/B-V波特兰水泥的BSEN197-1：2011(被采纳为英国标准的欧洲标准)的硅酸盐水泥的重量份为基准，将198重量份的水泥、2重量份的蒙脱石K-10粉末、0.6重量份的美国格雷斯建材公司(GRACECONSTRUCTION PRODUCTS)生产的聚羧酸酯类减水剂(固含量为22.4％)及69.4重量份的水加入到混合容器中混合搅拌均匀，得到混合均匀的水泥基浆料。
将一个高度40毫米，顶部直径60毫米，底部直径70毫米喇叭状的维卡锥体(塌落度桶)放置到玻璃板上；然后将混合均匀的水泥基浆料倒入进去；垂直取出锥体；从水平和垂直方向测量所得糊状物的铺展度(水泥基浆料的流动度)，重复三次取平均值，得到水泥浆体的流动度为15±0.5cm。
其中，硅酸盐水泥、蒙脱石粉末K-10、聚羧酸酯类减水剂(固含量为22.4％)和水在混合容器中进行混合搅拌的时间为5分钟。
对比例2
以澳门水泥厂有限公司生产的强度等级42.5N的CEM II/B-V波特兰水泥的BSEN197-1：2011(被采纳为英国标准的欧洲标准)的硅酸盐水泥的重量份为基准，将198重量份的水泥、2重量份的蒙脱石K-10粉末、0.6重量份的美国格雷斯建材公司(GRACECONSTRUCTIONPRODUCTS)生产的聚羧酸酯类减水剂(固含量为22.4％)及69.4重量份的水加入到混合容器中混合搅拌均匀，再加入0.2重量份的牺牲剂十六烷基三甲基溴化铵(CTAB)混合搅拌均匀，得到混合均匀的水泥基浆料。
将一个高度40毫米，顶部直径60毫米，底部直径70毫米喇叭状的维卡锥体(塌落度桶)放置到玻璃板上；然后将混合均匀的水泥基浆料倒入进去；垂直取出锥体；从水平和垂直方向测量所得糊状物的铺展度(水泥基浆料的流动度)，重复三次取平均值，得到水泥浆体的流动度为18±0.5cm。
其中硅酸盐水泥、蒙脱石粉末K-10、聚羧酸酯类减水剂(固含量为22.4％)、水和CTAB在混合容器中进行混合搅拌的时间为5分钟。
综上，本发明提供了一种填充了离子液体作为聚羧酸酯类减水剂专用牺牲剂的水泥基浆料及其制备方法。本发明实施例中将离子液体作为水泥基浆料中的聚羧酸酯类减水剂抗粘土专用的牺牲剂。该水泥基浆料将水泥、粘土矿、聚羧酸酯类减水剂、牺牲剂和水有机的混合在一起，均匀搅拌得到了流动性能优良的水泥基浆料。可见，将离子液体作为聚羧酸酯类减水剂抗粘土牺牲剂填充到水泥基浆料中，显著提高了含粘土矿的水泥基浆料的流动性，可以使其流动度由未填加时的15±0.5cm提高到22±0.5cm。通过填充离子液体，大大改善了聚羧酸酯类减水剂减水性能的抗粘土性，使掺杂了粘土矿的水泥基浆料获得优良的流动性，满足了实际生产应用对水泥基浆料流动度的要求。这在建筑材料生产应用过程中，具有很高的实际应用价值。
与现有产品相比，本发明实施例具有以下有益效果：
本发明实施例提供的填充了离子液体作为聚羧酸酯类减水剂抗粘土牺牲剂的水泥基浆料具有以下效果：
1.填充了离子液体作为聚羧酸酯类减水剂抗粘土牺牲剂的水泥基浆料利用离子液体相对于聚羧酸酯类减水剂，能优先被粘土矿所吸收；从而抑制粘土矿对聚羧酸酯类减水剂的吸收，发挥聚羧酸酯类减水剂的减水性能，得到了流动性高的水泥基浆料。该水泥基浆料的流动度可以由未填加离子液体时的15±0.5cm，提高到22±0.5cm。
2.填充了离子液体作为聚羧酸酯类减水剂抗粘土专用牺牲剂的水泥基浆料利用离子液体本身的性能，使其水泥基浆料不随离子液体的添加出现明显的缺陷，性能良好并且稳定。
3.填充了离子液体作为聚羧酸酯类减水剂抗粘土专用牺牲剂的水泥基浆料利用离子液体的化学和热的性能稳定，确保了水泥基浆料固化后具有安全和稳定性。
4.填充了离子液体作为聚羧酸酯类减水剂抗粘土专业牺牲剂的水泥基浆料利用离子液体的性能稳定，几乎无挥发和毒性，使离子液体便于携带和存放，在实际生产和应用过程中对使用环境要求低，对操作人员几乎无危害，所得，水泥基浆料相对无毒环保，符合环保要求。
以上仅为本发明的优选实施例而已，并不用于限制本发明，对于本领域的技术人员来说，本发明可以有各种更改和变化。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

Claims (10)

1.离子液体作为聚羧酸酯类减水剂抗粘土专用的牺牲剂的用途。
2.根据权利要求1所述的用途，其特征在于，所述聚羧酸酯类减水剂选自梳状聚羧酸酯类减水剂和线型聚羧酸酯类减水剂中的至少一种。
3.根据权利要求1所述的用途，其特征在于，所述离子液体选自阳离子为咪唑基的离子液体中的一种或几种。
4.根据权利要求3所述的用途，其特征在于，所述阳离子为咪唑基的离子液体选自如式(I)中的一种或几种：
Figure FDA0002493670490000011
式(I)中，R1和R2代表连接在咪唑基阳离子上的原子团，各自独立地选自C1-C20烷基或苄基；X代表离子液体的阴离子，其选自Cl-、Br-、BF4 -和CH3COO-中的任意一种。
5.离子液体在水泥基浆料中作为聚羧酸酯类减水剂抗粘土专用的牺牲剂的用途。
6.一种水泥基浆料，其特征在于，所述水泥基浆料由以下重量份的原料制得，其中：
水泥 150-200份
粘土矿 0.1-10份
聚羧酸酯类减水剂 0.05-3份
离子液体 0.05-0.5份以及
水 40-100份。
7.根据权利要求6所述的水泥基浆料，其特征在于，所述离子液体选自阳离子为咪唑基的离子液体中的一种或几种；
优选的，所述阳离子为咪唑基的离子液体选自如式(I)中的一种或几种：
Figure FDA0002493670490000021
式(I)中，R1和R2代表连接在咪唑基阳离子上的原子团，各自独立地选自C10-C20烷基或苄基；X代表离子液体的阴离子，其选自Cl-、Br-、BF4 -和CH3COO-中的任意一种。
8.根据权利要求6所述的水泥基浆料，其特征在于，所述水泥包括硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥和粉煤灰硅酸盐水泥中的一种或几种。
9.根据权利要求6所述的水泥基浆料，其特征在于，所述粘土矿包括高岭石、蒙脱石、伊利石、白云母石、绿泥石和混层粘土中的一种或几种。
10.一种根据权利要求6-8中任意一项所述的水泥基浆料的制备方法，其特征在于，包括以下步骤：按配比将粘土矿、离子液体、水泥、聚羧酸酯类减水剂以及水混合均匀；
优选的，先将粘土矿、离子液体和水混合均匀，再加入水泥、聚羧酸酯类减水剂混合均匀；
优选的，加入离子液体后，进行搅拌混合的时间为3-10分钟。
CN202010416779.0A 2020-05-15 2020-05-15 一种填充了离子液体作为聚羧酸酯类减水剂专用牺牲剂的水泥基浆料及其制备方法 Active CN111548043B (zh)

Priority Applications (1)

Application Number Priority Date Filing Date Title
CN202010416779.0A CN111548043B (zh) 2020-05-15 2020-05-15 一种填充了离子液体作为聚羧酸酯类减水剂专用牺牲剂的水泥基浆料及其制备方法

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
CN202010416779.0A CN111548043B (zh) 2020-05-15 2020-05-15 一种填充了离子液体作为聚羧酸酯类减水剂专用牺牲剂的水泥基浆料及其制备方法

Publications (2)

Publication Number Publication Date
CN111548043A true CN111548043A (zh) 2020-08-18
CN111548043B CN111548043B (zh) 2021-12-03

Family

ID=71996942

Family Applications (1)

Application Number Title Priority Date Filing Date
CN202010416779.0A Active CN111548043B (zh) 2020-05-15 2020-05-15 一种填充了离子液体作为聚羧酸酯类减水剂专用牺牲剂的水泥基浆料及其制备方法

Country Status (1)

Country Link
CN (1) CN111548043B (zh)

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN112897923A (zh) * 2021-01-28 2021-06-04 安徽列首新材料科技有限公司 一种聚羧酸减水剂及其制备的混凝土
CN115650623A (zh) * 2022-11-11 2023-01-31 青海新雨田化工有限公司 一种水泥分散剂及其制备方法和水泥助磨剂
CN120004576A (zh) * 2025-04-21 2025-05-16 苏州娄城新材料科技有限公司 一种高流动性灌浆料及其制备方法

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20090199744A1 (en) * 2003-01-24 2009-08-13 Handy Chemicals Ltd. Sacrificial agents for fly ash concrete
CN103467670A (zh) * 2013-08-27 2013-12-25 南京瑞迪高新技术有限公司 一种抗泥型聚羧酸系减水剂的制备方法
CN104017551A (zh) * 2014-06-17 2014-09-03 山东聚鑫化工有限公司 一种离子液体水泥浆早强剂
CN104099072A (zh) * 2014-06-17 2014-10-15 山东聚鑫化工有限公司 一种低温油井早强固井剂
CN106746881A (zh) * 2016-12-09 2017-05-31 上海三瑞高分子材料股份有限公司 一种混凝土抗泥剂组合物

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20090199744A1 (en) * 2003-01-24 2009-08-13 Handy Chemicals Ltd. Sacrificial agents for fly ash concrete
CN103467670A (zh) * 2013-08-27 2013-12-25 南京瑞迪高新技术有限公司 一种抗泥型聚羧酸系减水剂的制备方法
CN104017551A (zh) * 2014-06-17 2014-09-03 山东聚鑫化工有限公司 一种离子液体水泥浆早强剂
CN104099072A (zh) * 2014-06-17 2014-10-15 山东聚鑫化工有限公司 一种低温油井早强固井剂
CN106746881A (zh) * 2016-12-09 2017-05-31 上海三瑞高分子材料股份有限公司 一种混凝土抗泥剂组合物

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
姚燕: "《水泥与混凝土研究进展：第14届国际水泥化学大学论文综述》", 31 October 2016, 中国建材工业出版社 *

Cited By (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN112897923A (zh) * 2021-01-28 2021-06-04 安徽列首新材料科技有限公司 一种聚羧酸减水剂及其制备的混凝土
CN115650623A (zh) * 2022-11-11 2023-01-31 青海新雨田化工有限公司 一种水泥分散剂及其制备方法和水泥助磨剂
CN115650623B (zh) * 2022-11-11 2024-01-02 青海新雨田化工有限公司 一种水泥分散剂及其制备方法和水泥助磨剂
CN120004576A (zh) * 2025-04-21 2025-05-16 苏州娄城新材料科技有限公司 一种高流动性灌浆料及其制备方法
CN120004576B (zh) * 2025-04-21 2025-07-15 苏州娄城新材料科技有限公司 一种高流动性灌浆料及其制备方法

Also Published As

Publication number Publication date
CN111548043B (zh) 2021-12-03

Similar Documents

Publication Publication Date Title
CN103288398B (zh) 高性能机制砂海工混凝土及其制备方法
CN105731859A (zh) 一种内掺型渗透结晶防水材料及其制备方法
CN107032734A (zh) 一种纳米改性高抗渗混凝土的制备方法
CN103073212B (zh) 一种用于水泥基材料裂缝自愈合的矿物外加剂及其制备方法与应用
EP2257504A2 (en) Modifier for concrete and cement formulations and methods of preparing the same
CN106977160A (zh) 一种水下不分散混凝土及其制备方法
CN106478030B (zh) 镍渣制备的混凝土地面用水泥基耐磨材料及其制备方法
CN105693173A (zh) 一种用于装配式建筑的套筒灌浆料
CN107117856A (zh) 具有纳米增强作用的纯粉剂透水混凝土增强剂及其使用方法
CN111548043B (zh) 一种填充了离子液体作为聚羧酸酯类减水剂专用牺牲剂的水泥基浆料及其制备方法
CN108178578A (zh) 一种水下不分散混凝土
CN108516768A (zh) 一种采用稻壳灰、硅灰和碳纳米管为掺合料制备的高性能混凝土及其制备方法
CN104529225A (zh) 一种高与超高强混凝土降粘剂、其制备方法及其应用
CN103342527B (zh) 一种废弃混凝土再生隧道背衬注浆材料及其制备方法
CN110183193A (zh) 一种超早强水泥基水下不分散修补材料及其制备方法
CN110218037A (zh) 一种湿排灰基充填材料及其制备方法和应用
CN107935518A (zh) 一种环保型高掺量钢渣自流平砂浆及其制备方法
CN112811868B (zh) 一种碳纳米管改性海砂水泥砂浆及其制备方法
CN113105149A (zh) 一种混凝土减胶剂及其制备方法和应用方法
CN111620630A (zh) 一种超长水下桩基机制砂自密实混凝土及其制备方法
CN107098613A (zh) 一种浆状偏高岭土基混凝土掺合料及其制备方法与应用
CN106495612A (zh) 一种抹灰砂浆用组合物
CN107445542A (zh) 一种水泥基高强灌浆料及其在装配式建筑领域的应用
CN109987876B (zh) 一种混凝土调粘稳泡功能材料及其制备和使用方法
JP3706670B2 (ja) 気泡モルタル組成物

Legal Events

Date Code Title Description
PB01 Publication
PB01 Publication
SE01 Entry into force of request for substantive examination
SE01 Entry into force of request for substantive examination
GR01 Patent grant
GR01 Patent grant
