Abstract
本发明公开了一种农业用传动式二段打散装置，针对易损伤茎叶表壁，不易被打散的问题，现提出以下方案，包括箱体，所述箱体内壁靠近中间的位置通过螺栓固定有顶部开口的椭圆座，所述箱体顶部外壁的两侧均通过螺栓固定有电机箱，电机箱的底部内壁上通过螺栓固定有电机，所述电机输出轴的一端键连接有传动轴，所述箱体底部内壁的两侧均通过螺栓固定有第二轴承，传动轴的一端插接在第二轴承的圆周内壁上，两个所述传动轴的圆周外壁上均套接有主动轮。本发明保证敲击机构匀速缓慢的速度对茎叶进行打散，避免损伤茎叶，使得打击板摇摆，外加上传送带传送给的动力，使得打击板摆动幅度加剧，进而敲击茎叶的表壁，使得其散开。
Description
技术领域
本发明涉及打散装置技术领域，尤其涉及一种农业用传动式二段打散装置。
背景技术
农业是利用动植物的生长发育规律，通过人工培育来获得产品的产业，研究农业的科学是农学，农业的劳动对象是有生命的动植物，获得的产品是动植物本身，农业会得到很多草本类植物，这些植物的茎叶需要拍打至松散制作成药材等枯品，因而需要使用到农业用打散装置。
目前市场上现有的一种农业用打散装置专利中大多存在以下不足：植物茎叶过长引起打散装置容易损伤其表壁，堆积在一起不易被打散，而现有专利不易解决此类问题，因此，亟需一种农业用传动式二段打散装置来解决上述问题。
发明内容
基于一种农业用打散装置易损伤茎叶表壁，不易被打散的技术问题，本发明提出了一种农业用传动式二段打散装置。
为了实现上述目的，本发明采用了如下技术方案：
一种农业用传动式二段打散装置，包括箱体，所述箱体内壁靠近中间的位置通过螺栓固定有顶部开口的椭圆座，所述箱体顶部外壁的两侧均通过螺栓固定有电机箱，电机箱的底部内壁上通过螺栓固定有电机，所述电机输出轴的一端键连接有传动轴，所述箱体底部内壁的两侧均通过螺栓固定有第二轴承，传动轴的一端插接在第二轴承的圆周内壁上，两个所述传动轴的圆周外壁上均套接有主动轮，主动轮的圆周外壁上套接有传送带，所述传送带的内壁上设有辅助传动机构，所述传送带的一侧外壁上粘接有多个敲击机构。
作为本发明再进一步的方案：所述敲击机构包括弹性板，所述弹性板粘接在传送带的一侧外壁上，弹性板顶部外壁的两侧均铰接有打击板，弹性板顶部外壁的中间位置通过螺栓固定有电动推杆，电动推杆延长杆的两端均焊接有弹簧，弹簧的另一端焊接在打击板的一侧外壁上。
作为本发明再进一步的方案：所述箱体底部外壁的两侧均焊接有底座，椭圆座底部外壁靠近两端的位置均插接有排料管，排料管的一端穿过箱体的底部外壁位于箱体的下方。
作为本发明再进一步的方案：所述排料管的一侧外壁上通过螺栓固定有电磁阀。
作为本发明再进一步的方案：所述传动轴圆周外壁靠近主动轮的两端均套接有轴向限位卡环。
作为本发明再进一步的方案：所述辅助传动机构包括多个辅助轮，所述辅助轮套接在传送带的内壁上，辅助轮的圆周内壁上套接有连接轴，连接轴的顶端套接有第一轴承，连接轴的底端套接有第三轴承，第一轴承通过螺栓固定在箱体的顶部内壁上，第三轴承通过螺栓固定在箱体的底部内壁上。
作为本发明再进一步的方案：所述连接轴的圆周外壁靠近底部的位置套接有转轮，箱体底部内壁靠近转轮的位置转动插接有转轴，转轴的圆周外壁上套接有从动轮，从动轮与转轮相啮合。
作为本发明再进一步的方案：所述转轴的圆周外壁上通过螺栓固定有多个打散杆，打散杆位于椭圆座的内部。
作为本发明再进一步的方案：所述椭圆座的内壁上通过螺栓固定有多个电磁铁，传送带的一侧外壁上铰接有多个磁棒。
本发明的有益效果为：
1.本装置通过设置的椭圆座，茎叶等物料错落有致的摆放在椭圆座内部，因椭圆座呈一个环形且空间大，可以避免茎叶的堆积，然后通过电机带动传动轴转动，再带动传送带的转动，再利用传送带表面的敲击机构对茎叶进行打散，避免直接由电机带动打散，从而保证敲击机构匀速缓慢的速度对茎叶进行打散，避免损伤茎叶；
2.本装置在打散时，启动电动推杆，电动推杆持续的向外推动，推开靠内的茎叶，且电动推杆推动时牵动两侧的弹簧，进而使得打击板摇摆，外加上传送带传送给的动力，使得打击板摆动幅度加剧，进而敲击茎叶的表壁，使得其散开；
3.本装置还设有电磁铁，电磁铁工作时会吸附磁棒以及弹簧，从而使得打击板以及磁棒摆动，从而打击茎叶，使得松散，电机带动传送带转动的同时，通过传动还能带动转轴的转动，从而使得位于椭圆座内的打散杆转动，对物料进行打散。
附图说明
图1为本发明提出的一种农业用传动式二段打散装置的剖视结构示意图；

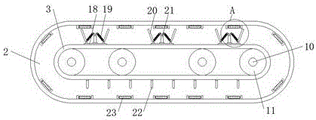

图2为本发明提出的一种农业用传动式二段打散装置的俯视结构示意图；
图3为本发明提出的一种农业用传动式二段打散装置的简易立体结构示意图；
图4为本发明提出的一种农业用传动式二段打散装置的局部立体结构示意图；
图5为图2的A处放大结构示意图。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
参照图1-5，一种农业用传动式二段打散装置，包括箱体1，箱体1内壁靠近中间的位置通过螺栓固定有顶部开口的椭圆座2，箱体1顶部外壁的两侧均通过螺栓固定有电机箱5，电机箱5的底部内壁上通过螺栓固定有电机6，电机6输出轴的一端键连接有传动轴10，箱体1底部内壁的两侧均通过螺栓固定有第二轴承14，传动轴10的一端插接在第二轴承14的圆周内壁上，两个传动轴10的圆周外壁上均套接有主动轮11，主动轮11的圆周外壁上套接有传送带3，传送带3的内壁上设有辅助传动机构，传送带3的一侧外壁上粘接有多个敲击机构。
本发明中，敲击机构包括弹性板18，弹性板18粘接在传送带3的一侧外壁上，弹性板18顶部外壁的两侧均铰接有打击板20，弹性板18顶部外壁的中间位置通过螺栓固定有电动推杆21，电动推杆21延长杆的两端均焊接有弹簧19，弹簧19的另一端焊接在打击板20的一侧外壁上，箱体1底部外壁的两侧均焊接有底座，椭圆座2底部外壁靠近两端的位置均插接有排料管13，排料管13的一端穿过箱体1的底部外壁位于箱体1的下方，排料管13的一侧外壁上通过螺栓固定有电磁阀12。
传动轴10圆周外壁靠近主动轮11的两端均套接有轴向限位卡环4，辅助传动机构包括多个辅助轮9，辅助轮9套接在传送带3的内壁上，辅助轮9的圆周内壁上套接有连接轴8，连接轴8的顶端套接有第一轴承7，连接轴8的底端套接有第三轴承15，第一轴承7通过螺栓固定在箱体1的顶部内壁上，第三轴承15通过螺栓固定在箱体1的底部内壁上，连接轴8的圆周外壁靠近底部的位置套接有转轮17，箱体1底部内壁靠近转轮17的位置转动插接有转轴24，转轴24的圆周外壁上套接有从动轮16，从动轮16与转轮17相啮合，转轴24的圆周外壁上通过螺栓固定有多个打散杆25，打散杆25位于椭圆座2的内部，椭圆座2的内壁上通过螺栓固定有多个电磁铁23，传送带3的一侧外壁上铰接有多个磁棒22。
使用时，将设备外接电源，然后打开箱体1将茎叶等物料错落有致的摆放在椭圆座2内部，通过电机6带动传动轴10转动，再带动传送带3的转动，再利用传送带3表面的敲击机构对茎叶进行打散，避免直接由电机6带动打散，从而保证敲击机构匀速缓慢的速度对茎叶进行打散，避免损伤茎叶，打散时，启动电动推杆21，电动推杆21持续的向外推动，推开靠内的茎叶，且电动推杆21推动时牵动两侧的弹簧，进而使得打击板20摇摆，外加上传送带3传送给的动力，使得打击板20摆动幅度加剧，进而敲击茎叶的表壁，使得其散开，电磁铁23工作时会吸附磁棒22以及弹簧19，从而使得打击板20以及磁棒22摆动，从而打击茎叶，使得松散，电机6带动传送带3转动的同时，通过传动还能带动转轴24的转动，从而使得位于椭圆座2内的打散杆25转动，对物料进行打散，工作一段时间后关闭电源，取出打散后的茎叶。
以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
Claims (5)
1.一种农业用传动式二段打散装置，包括箱体（1），其特征在于，所述箱体（1）内壁靠近中间的位置通过螺栓固定有顶部开口的椭圆座（2），所述箱体（1）顶部外壁的两侧均通过螺栓固定有电机箱（5），电机箱（5）的底部内壁上通过螺栓固定有电机（6），所述电机（6）输出轴的一端键连接有传动轴（10），所述箱体（1）底部内壁的两侧均通过螺栓固定有第二轴承（14），传动轴（10）的一端插接在第二轴承（14）的圆周内壁上，两个所述传动轴（10）的圆周外壁上均套接有主动轮（11），主动轮（11）的圆周外壁上套接有传送带（3），所述传送带（3）的内壁上设有辅助传动机构，所述传送带（3）的一侧外壁上粘接有多个敲击机构，所述敲击机构包括弹性板（18），所述弹性板（18）粘接在传送带（3）的一侧外壁上，弹性板（18）顶部外壁的两侧均铰接有打击板（20），弹性板（18）顶部外壁的中间位置通过螺栓固定有电动推杆（21），电动推杆（21）延长杆的两端均焊接有弹簧（19），弹簧（19）的另一端焊接在打击板（20）的一侧外壁上，所述辅助传动机构包括多个辅助轮（9），所述辅助轮（9）套接在传送带（3）的内壁上，辅助轮（9）的圆周内壁上套接有连接轴（8），连接轴（8）的顶端套接有第一轴承（7），连接轴（8）的底端套接有第三轴承（15），第一轴承（7）通过螺栓固定在箱体（1）的顶部内壁上，第三轴承（15）通过螺栓固定在箱体（1）的底部内壁上，所述连接轴（8）的圆周外壁靠近底部的位置套接有转轮（17），箱体（1）底部内壁靠近转轮（17）的位置转动插接有转轴（24），转轴（24）的圆周外壁上套接有从动轮（16），从动轮（16）与转轮（17）相啮合，所述转轴（24）的圆周外壁上通过螺栓固定有多个打散杆（25），打散杆（25）位于椭圆座（2）的内部。
2.根据权利要求1所述的一种农业用传动式二段打散装置，其特征在于，所述箱体（1）底部外壁的两侧均焊接有底座，椭圆座（2）底部外壁靠近两端的位置均插接有排料管（13），排料管（13）的一端穿过箱体（1）的底部外壁位于箱体（1）的下方。
3.根据权利要求2所述的一种农业用传动式二段打散装置，其特征在于，所述排料管（13）的一侧外壁上通过螺栓固定有电磁阀（12）。
4.根据权利要求1所述的一种农业用传动式二段打散装置，其特征在于，所述传动轴（10）圆周外壁靠近主动轮（11）的两端均套接有轴向限位卡环（4）。
5.根据权利要求1所述的一种农业用传动式二段打散装置，其特征在于，所述椭圆座（2）的内壁上通过螺栓固定有多个电磁铁（23），传送带（3）的一侧外壁上铰接有多个磁棒（22）。
