CN112281237B - 一种高模量抗蠕变超高分子量聚乙烯纤维及其制备方法 - Google Patents

一种高模量抗蠕变超高分子量聚乙烯纤维及其制备方法 Download PDF

Info

Publication number
CN112281237B
CN112281237B CN202011219644.1A CN202011219644A CN112281237B CN 112281237 B CN112281237 B CN 112281237B CN 202011219644 A CN202011219644 A CN 202011219644A CN 112281237 B CN112281237 B CN 112281237B
Authority
CN
China
Prior art keywords
molecular weight
weight polyethylene
creep
polyethylene fiber
fiber
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Active
Application number
CN202011219644.1A
Other languages
English (en)
Other versions
CN112281237A (zh
Inventor
郭海军
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Beijing Fuwei New Material Technology Co ltd
Original Assignee
Beijing Fuwei New Material Technology Co ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Beijing Fuwei New Material Technology Co ltd filed Critical Beijing Fuwei New Material Technology Co ltd
Priority to CN202011219644.1A priority Critical patent/CN112281237B/zh
Publication of CN112281237A publication Critical patent/CN112281237A/zh
Application granted granted Critical
Publication of CN112281237B publication Critical patent/CN112281237B/zh
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • D—TEXTILES; PAPER
    • D01—NATURAL OR MAN-MADE THREADS OR FIBRES; SPINNING
    • D01F—CHEMICAL FEATURES IN THE MANUFACTURE OF ARTIFICIAL FILAMENTS, THREADS, FIBRES, BRISTLES OR RIBBONS; APPARATUS SPECIALLY ADAPTED FOR THE MANUFACTURE OF CARBON FILAMENTS
    • D01F6/00—Monocomponent artificial filaments or the like of synthetic polymers; Manufacture thereof
    • D01F6/44—Monocomponent artificial filaments or the like of synthetic polymers; Manufacture thereof from mixtures of polymers obtained by reactions only involving carbon-to-carbon unsaturated bonds as major constituent with other polymers or low-molecular-weight compounds
    • D01F6/46—Monocomponent artificial filaments or the like of synthetic polymers; Manufacture thereof from mixtures of polymers obtained by reactions only involving carbon-to-carbon unsaturated bonds as major constituent with other polymers or low-molecular-weight compounds of polyolefins
    • D—TEXTILES; PAPER
    • D07—ROPES; CABLES OTHER THAN ELECTRIC
    • D07B—ROPES OR CABLES IN GENERAL
    • D07B1/00—Constructional features of ropes or cables
    • D07B1/02—Ropes built-up from fibrous or filamentary material, e.g. of vegetable origin, of animal origin, regenerated cellulose, plastics
    • D07B1/025—Ropes built-up from fibrous or filamentary material, e.g. of vegetable origin, of animal origin, regenerated cellulose, plastics comprising high modulus, or high tenacity, polymer filaments or fibres, e.g. liquid-crystal polymers
    • D—TEXTILES; PAPER
    • D01—NATURAL OR MAN-MADE THREADS OR FIBRES; SPINNING
    • D01F—CHEMICAL FEATURES IN THE MANUFACTURE OF ARTIFICIAL FILAMENTS, THREADS, FIBRES, BRISTLES OR RIBBONS; APPARATUS SPECIALLY ADAPTED FOR THE MANUFACTURE OF CARBON FILAMENTS
    • D01F1/00—General methods for the manufacture of artificial filaments or the like
    • D01F1/02—Addition of substances to the spinning solution or to the melt
    • D01F1/10—Other agents for modifying properties
    • D—TEXTILES; PAPER
    • D01—NATURAL OR MAN-MADE THREADS OR FIBRES; SPINNING
    • D01F—CHEMICAL FEATURES IN THE MANUFACTURE OF ARTIFICIAL FILAMENTS, THREADS, FIBRES, BRISTLES OR RIBBONS; APPARATUS SPECIALLY ADAPTED FOR THE MANUFACTURE OF CARBON FILAMENTS
    • D01F11/00—Chemical after-treatment of artificial filaments or the like during manufacture
    • D01F11/04—Chemical after-treatment of artificial filaments or the like during manufacture of synthetic polymers
    • D01F11/06—Chemical after-treatment of artificial filaments or the like during manufacture of synthetic polymers of macromolecular compounds obtained by reactions only involving carbon-to-carbon unsaturated bonds
    • D—TEXTILES; PAPER
    • D06—TREATMENT OF TEXTILES OR THE LIKE; LAUNDERING; FLEXIBLE MATERIALS NOT OTHERWISE PROVIDED FOR
    • D06M—TREATMENT, NOT PROVIDED FOR ELSEWHERE IN CLASS D06, OF FIBRES, THREADS, YARNS, FABRICS, FEATHERS OR FIBROUS GOODS MADE FROM SUCH MATERIALS
    • D06M10/00—Physical treatment of fibres, threads, yarns, fabrics or fibrous goods made from such materials, e.g. by ultrasonic waves, corona discharge, irradiation, electric currents or magnetic fields; Physical treatment combined with treatment with chemical compounds or elements
    • D06M10/001—Treatment with visible light, infrared or ultraviolet, X-rays
    • D—TEXTILES; PAPER
    • D06—TREATMENT OF TEXTILES OR THE LIKE; LAUNDERING; FLEXIBLE MATERIALS NOT OTHERWISE PROVIDED FOR
    • D06M—TREATMENT, NOT PROVIDED FOR ELSEWHERE IN CLASS D06, OF FIBRES, THREADS, YARNS, FABRICS, FEATHERS OR FIBROUS GOODS MADE FROM SUCH MATERIALS
    • D06M2101/00—Chemical constitution of the fibres, threads, yarns, fabrics or fibrous goods made from such materials, to be treated
    • D06M2101/16—Synthetic fibres, other than mineral fibres
    • D06M2101/18—Synthetic fibres consisting of macromolecular compounds obtained by reactions only involving carbon-to-carbon unsaturated bonds
    • D06M2101/20—Polyalkenes, polymers or copolymers of compounds with alkenyl groups bonded to aromatic groups
    • D—TEXTILES; PAPER
    • D07—ROPES; CABLES OTHER THAN ELECTRIC
    • D07B—ROPES OR CABLES IN GENERAL
    • D07B2201/00—Ropes or cables
    • D07B2201/20—Rope or cable components
    • D07B2201/2001—Wires or filaments
    • D07B2201/2009—Wires or filaments characterised by the materials used
    • D—TEXTILES; PAPER
    • D07—ROPES; CABLES OTHER THAN ELECTRIC
    • D07B—ROPES OR CABLES IN GENERAL
    • D07B2205/00—Rope or cable materials
    • D07B2205/20—Organic high polymers
    • D07B2205/201—Polyolefins
    • D07B2205/2014—High performance polyolefins, e.g. Dyneema or Spectra

Landscapes

  • Engineering & Computer Science (AREA)
  • Chemical & Material Sciences (AREA)
  • Textile Engineering (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • General Chemical & Material Sciences (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Manufacturing & Machinery (AREA)
  • Artificial Filaments (AREA)

Abstract

本发明涉及纤维生产技术领域，具体涉及一种高模量抗蠕变超高分子量聚乙烯纤维及其制备方法。所述纤维原料包括以下组分：UHMWPE粉、紫外光敏剂、交联剂、硅烷偶联剂以及溶剂；所述紫外光敏剂与UHMWPE粉的质量比为0.2％～0.5％:1；所述交联剂与UHMWPE粉的质量比为0.1％～1％:1；所述硅烷偶联剂与UHMWPE粉的质量比为0.05％～0.5％：1；所述溶剂与UHMWPE粉的质量比为1:5％～15％。本发明提供的纤维，可以有效控制UHMWPE大分子交联区域以及交联点密度，同时适用于干法和湿法凝胶纺丝工艺，制备的超高分子量聚乙烯纤维均具有高模量和抗蠕变性能。而且当原料中添加含氟聚合物后，进一步提高了超高分子量聚乙烯纤维的抗蠕变性能。

Description

一种高模量抗蠕变超高分子量聚乙烯纤维及其制备方法
技术领域
本发明涉及纤维生产技术领域，具体涉及一种高模量抗蠕变超高分子量聚乙烯纤维及其制备方法。
背景技术
超高相对分子质量聚乙烯(UHMWPE)纤维，又称高强高模聚乙烯纤维。自20世纪70年代起，UHMWPE纤维发展迅速，与芳纶、碳纤维一起并称为世界三大高性能纤维。UHMWPE纤维是目前世界上比强度和比模量最高的纤维，且质量较轻，具有化学稳定性好、耐酸碱、耐候性、抗紫外线、耐磨性、耐弯曲、耐张力疲劳和抗冲击等优异性能。因此，UHMWPE纤维广泛应用于安全防护、国防装备、航空航天、海洋渔业及体育器材等领域。
但是，由于UHMWPE纤维是一种非极性聚烯烃纤维，纤维的分子链结构属于简单的伸直链，分子间无氢键作用，且范德华力只有色散力，大分子间作用力弱，在受到应力长期作用时，易发生持续的不可恢复的形变、甚至最终导致断裂的蠕变行为，从而在很大程度上限制了纤维的应用范围。因此，如何增强UHMWPE纤维的抗蠕变性能，从而扩大纤维的应用领域进一步实现真正产业化，具有重要的意义。
目前，在UHMWPE纤维中引入交联结构，是提升UHMWPE纤维的抗蠕变性能的有效方法之一，也是本领域的重点研究方向。公布号为CN104695038A的发明专利公开了一种耐热抗蠕变超分子量聚乙烯恒强纤维的制备方法，该方法是在超分子量聚乙烯基体中加入石墨烯、引发剂和交联剂，使物理交联和化学交联相结合。该方法中石墨烯提高UHMWPE大分子物理交联点的密度，可在一定程度上提高UHMWPE纤维的物理机械性能，同时化学交联形成交联网状结构，从而改善纤维的抗蠕变性能。但这种方法中石墨烯的添加改变了纺丝熔体的流体特性，不利于后续的纺丝加工，石墨烯本身也并不提升纤维的强度，是纤维结构中的缺陷结构。而且该方法中化学交联过程难以控制交联点密度，交联后UHMWPE大分子质量急剧增加，由线性转变为体型结构，后续取向拉伸的过程中，因内应力过大导致稳定性下降。因此，需对现有技术进一步完善。
发明内容
有鉴于此，有必要针对上述的问题，提供一种高模量抗蠕变超高分子量聚乙烯纤维及其制备方法，能够有效控制UHMWPE大分子交联区域以及交联点密度，制备出的UHMWPE纤维具有高模量、抗蠕变、抗拉伸等性能，并适用后续凝胶纺丝加工工艺。
为实现上述目的，本发明采取以下的技术方案：
第一方面，本发明提供一种高模量抗蠕变超高分子量聚乙烯纤维，超高分子量聚乙烯纤维原料包括以下组分：UHMWPE粉、紫外光敏剂、交联剂、硅烷偶联剂以及溶剂；所述紫外光敏剂与UHMWPE粉的质量比为0.2％～0.5％:1；所述交联剂与UHMWPE粉的质量比为0.1％～1％:1；所述硅烷偶联剂与UHMWPE粉的质量比为0.05％～0.5％：1；所述溶剂与UHMWPE粉的质量比为1:5％～15％。
进一步的，在上述高模量抗蠕变超高分子量聚乙烯纤维中，超高分子量聚乙烯纤维原料还包括含氟聚合物，所述含氟聚合物与UHMWPE粉的质量比为0.05％～0.2％:1。
进一步的，在原料组成包括含氟聚合物时，可以显著降低紫外光敏剂、交联剂和硅烷偶联剂的用量。本发明还提供了一种高模量抗蠕变超高分子量聚乙烯纤维，超高分子量聚乙烯纤维原料包括以下组分：UHMWPE粉、紫外光敏剂、交联剂、硅烷偶联剂含氟聚合物以及溶剂；所述紫外光敏剂与UHMWPE粉的质量比为0.05％～0.2％:1；所述交联剂与UHMWPE粉的质量比为0.1％～0.5％：1；所述硅烷偶联剂与UHMWPE粉的质量比为0.05％～0.2％：1；所述含氟聚合物与UHMWPE粉的质量比为0.05％～0.2％:1；所述溶剂与UHMWPE粉的质量比为1:6％～12％。
进一步的，在上述高模量抗蠕变超高分子量聚乙烯纤维中，超高分子量聚乙烯纤维原料还包括其他助剂。
优选的，在上述高模量抗蠕变超高分子量聚乙烯纤维中，超高分子量聚乙烯纤维原料还包括抗氧剂，所述抗氧剂包括但不限于抗氧剂1010、抗氧剂B225、维生素E的一种或多种。
进一步的，在上述高模量抗蠕变超高分子量聚乙烯纤维中，所述紫外光敏剂包括但不限于二苯甲酮及其衍生物、过氧化苯甲酰、过氧化二异丙苯、Irgacure651中的一种或多种。
进一步的，在上述高模量抗蠕变超高分子量聚乙烯纤维中，所述交联剂包括但不限于三烯丙基三聚异氰酸酯(TAIC)、三羟甲基丙烷三甲基丙烯酸酯、乙氧化三羟甲基丙烷三丙烯酸酯、丙氧化甘油三丙烯酸酯、三(2-羟乙基)异氰脲酸三丙烯酸酯、季戊四醇三丙烯酸酯、三丙二醇二丙烯酸酯、1，6-已二醇二丙烯酸酯、乙氧化双酚A二丙烯酸酯、二乙二醇二甲基丙烯酸酯、二丙二醇二丙烯酸酯、聚乙二醇二丙烯酸酯中的一种或多种。
进一步的，在上述高模量抗蠕变超高分子量聚乙烯纤维中，所述硅烷偶联剂包括但不限于乙烯基三甲氧基硅烷、乙烯基三乙氧基硅烷、乙烯基三叔丁基过氧硅烷、乙烯基三(β-甲氧基乙氧基)硅烷、Y-(甲基丙烯酰氧)丙基三甲氧基硅烷中的一种或多种。
进一步的，在上述高模量抗蠕变超高分子量聚乙烯纤维中，所述含氟聚合物为一个或多个氟代烯烃的共聚物、氟代烯烃与其他烯烃的共聚物中的一种或多种。
优选的，在上述高模量抗蠕变超高分子量聚乙烯纤维中，所述含氟聚合物为偏氟乙烯，四氟乙烯或六氟丙烯的二元共聚物、偏氟乙烯，四氟乙烯和六氟丙烯的三元共聚物、偏氟乙烯，四氟乙烯或六氟丙烯与乙烯的共聚物、偏氟乙烯，四氟乙烯或六氟丙烯与丙烯的共聚物中的一种或多种。
进一步的，在上述高模量抗蠕变超高分子量聚乙烯纤维中，UHMWPE粉的分子量为80～1000万。
优选的，在上述高模量抗蠕变超高分子量聚乙烯纤维中，UHMWPE粉的分子量为200～600万。
第二方面，本发明提供一种制备高模量抗蠕变超高分子量聚乙烯纤维的湿法工艺，包括以下步骤：
(1)将上述的高模量抗蠕变超高分子量聚乙烯纤维原料的各个组分混合溶解，形成UHMWPE纺丝溶液；
(2)使用纺丝机进行纺丝；
(3)萃取剂萃取，得到初生纤维；
(4)将初生纤维在干燥箱内进行紫外光辐射；紫外光的波长为200～300nm；紫外光的强度大于500μW/cm2；辐射时间为20s～15min。
进一步的，在上述制备高模量抗蠕变超高分子量聚乙烯纤维的湿法工艺中，所用溶剂为矿物油、煤油、蓖麻油中的一种或多种；萃取所用的萃取剂为二氯甲烷、碳氢清洗剂、溶剂汽油、三氟乙烷、二甲苯、四氯乙烯中的一种或多种。
进一步的，在上述制备高模量抗蠕变超高分子量聚乙烯纤维的湿法工艺中，紫外光的灯源包括但不限于高压汞灯、低压汞灯以及紫外光发生器。
进一步的，在上述制备高模量抗蠕变超高分子量聚乙烯纤维的湿法工艺中，步骤(2)纺丝时，喷丝板与纺丝凝固浴间的距离小于15mm。
第三方面，本发明提供一种制备高模量抗蠕变超高分子量聚乙烯纤维的干法工艺，包括以下步骤：
(一)将上述的高模量抗蠕变超高分子量聚乙烯纤维原料的各个组分混合溶解，形成UHMWPE纺丝溶液；
(二)使用纺丝机进行纺丝：从喷丝头毛细孔中挤出的纺丝溶液进入纺丝甬道，得到初生纤维；
(三)然后在纺丝甬道下部或出纺丝甬道后进行紫外光辐照；紫外光的波长为200～300nm；紫外光的强度大于3000μW/cm2；辐射时间为5s～30s。
进一步的，在上述制备高模量抗蠕变超高分子量聚乙烯纤维的干法工艺中，所用溶剂为十氢萘。
进一步的，在上述制备高模量抗蠕变超高分子量聚乙烯纤维的干法工艺中，紫外光的灯源包括但不限于高压汞灯、低压汞灯以及紫外光发生器。
进一步的，在上述制备高模量抗蠕变超高分子量聚乙烯纤维的干法工艺中，紫外辐照时单丝纤度(干态)小于100d。
优选的，在上述制备高模量抗蠕变超高分子量聚乙烯纤维的干法工艺中，紫外辐照时单丝纤度(干态)小于50d。
第四方面，本发明提供一种高模量抗蠕变超高分子量聚乙烯纤维，将上述干法工艺或湿法工艺中经紫外光辐射后的纤维，进行3～4级热拉伸，拉伸温度110～150度，总拉伸倍率5～10倍，即得。
本发明的有益效果为：
(1)本发明提供的高模量抗蠕变超高分子量聚乙烯纤维，原料中包括紫外光敏剂、交联剂和硅烷偶联剂。紫外光敏剂吸收紫外线后产生激发，形成自由基，自由基夺取UHMWPE大分子上的氢，形成大分子自由基，大分子自由基可互相耦合产生交联，亦可向多官能度交联剂和硅烷偶联剂分子转移，引发交联反应，从而有效控制UHMWPE大分子交联区域以及交联点密度。
(2)本发明提供的高模量抗蠕变超高分子量聚乙烯纤维，原料中还包括含氟聚合物，在引入含氟聚合物后，有效改善了UHMWPE熔体的流动性能。同时，紫外光引发的交联反应主要在材料表面区域，引入含氟聚合物后，含氟聚合物可以在纤维生产、拉伸的过程中“促使”光敏剂、交联剂和硅烷偶联剂移至材料表面区域，因此制备的超高分子量聚乙烯纤维不仅具有优异的性能，还可以明显降低光敏剂、交联剂和硅烷偶联剂的使用量，节省成本且环保。
(3)本发明提供的高模量抗蠕变超高分子量聚乙烯纤维，同时适用于干法和湿法凝胶纺丝工艺，可根据实际生产需求选择合适的制备方法。
(4)本发明提供的超高分子量聚乙烯纤维干法和湿法凝胶纺丝工艺，制备的超高分子量聚乙烯纤维均具有高模量和抗蠕变性能。而且当原料中添加含氟聚合物后，进一步提高了超高分子量聚乙烯纤维的抗蠕变性能。
(5)本发明提供的高模量抗蠕变UHMWPE纤维，适用于对模量和蠕变性能有较高要求的抗冲击防护材料、高性能绳缆、渔业绳网等领域。同时本申请提供的UHMWPE纤维具有较高的纤维硬度，有利于提高纤维的耐磨性、耐切割性和导热性能，亦适用于耐磨材料、防切割材料和导热织物等领域的应用。
具体实施方式
为使本发明的目的、技术方案和优点更加清楚，下面将结合本发明实施例，对本发明的技术方案作进一步清楚、完整地描述。需要说明的是，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
实施例1
一种超高分子量聚乙烯纤维
原料为：10份UHMWPE粉(分子量420万)，90份矿物油，0.02份抗氧剂1010，0.04份二苯甲酮；
制备方法：
(1)将上述的高模量抗蠕变超高分子量聚乙烯纤维原料的各个组分混合溶解，形成UHMWPE纺丝溶液；
(2)使用纺丝机进行纺丝；
(3)二氯甲烷萃取，得到初生纤维；
(4)初生纤维在干燥箱内进行紫外光辐照，紫外光强度1500μW/cm2，辐照时间8.5min；紫外波长为200nm；
(5)4级热拉伸，拉伸温度110-155度，总拉伸倍率5倍，即得。
实施例2
原料为：10份UHMWPE粉(分子量420万)，90份矿物油，0.02份抗氧剂1010，0.02份二苯甲酮，0.015份过氧化苯甲酰，0.08份TAIC；
制备方法：
(1)将上述的高模量抗蠕变超高分子量聚乙烯纤维原料的各个组分混合溶解，形成UHMWPE纺丝溶液；
(2)使用纺丝机进行纺丝；
(3)二氯甲烷萃取，得到初生纤维；
(4)初生纤维在干燥箱内进行紫外光辐照，紫外光强度1500μW/cm2，辐照时间9min；紫外波长为200nm；
(5)4级热拉伸，拉伸温度110-155度，总拉伸倍率5倍，即得。
实施例3
原料为：10份UHMWPE粉(分子量420万)，90份矿物油，0.02份抗氧剂1010，0.02份二苯甲酮，0.015份过氧化苯甲酰，0.06份TAIC，0.04份乙烯基三乙氧基硅烷；
制备方法同实施例2。
实施例4
原料为：7份UHMWPE粉(分子量680万)，93份十氢萘，0.02份抗氧剂1010，0.03份二苯甲酮，0.06份TAIC，0.03份乙烯基三乙氧基硅烷；
制备方法：
(一)将上述的高模量抗蠕变超高分子量聚乙烯纤维原料的各个组分混合溶解，形成UHMWPE纺丝溶液；
(二)使用纺丝机进行纺丝：从喷丝头毛细孔中挤出的纺丝溶液进入纺丝甬道，得到初生纤维；
(三)然后在纺丝甬道下部或出纺丝甬道后进行紫外光辐照；紫外光的波长为200nm；紫外光的强度为4200μW/cm2；辐射时间为2s。
(四)4级热拉伸，拉伸温度110-155度，总拉伸倍率5倍，即得。
实施例5
原料为：10份UHMWPE粉(分子量420万)，90份矿物油，0.02份抗氧剂1010，0.01份二苯甲酮，0.02份TAIC，0.01份乙烯基三乙氧基硅烷，0.015份六氟丙烯与乙烯的共聚物；
制备方法：
(1)将上述的高模量抗蠕变超高分子量聚乙烯纤维原料的各个组分混合溶解，形成UHMWPE纺丝溶液；
(2)使用纺丝机进行纺丝；
(3)二氯甲烷萃取，得到初生纤维；
(4)初生纤维在干燥箱内进行紫外光辐照，紫外光强度1800μW/cm2，辐照时间7.5min；紫外波长为200nm；
(5)4级热拉伸，拉伸温度110-155度，总拉伸倍率5倍，即得。
对比例1
一种超高分子量聚乙烯纤维
原料为：10份UHMWPE粉(分子量420万)、90份矿物油，0.02份抗氧剂1010；
制备方法：
(1)将上述的高模量抗蠕变超高分子量聚乙烯纤维原料的各个组分混合溶解，形成UHMWPE纺丝溶液；
(2)使用纺丝机进行纺丝；
(3)二氯甲烷萃取，得到初生纤维；
(4)4级热拉伸，拉伸温度为110-155度，总拉伸倍率5倍，即得。
实验数据
将上述各个实施例制备的超高分子量聚乙烯纤维分别进行力学性能测试，测试方法为GBT 19975-2005，结果如表1所示。
表1

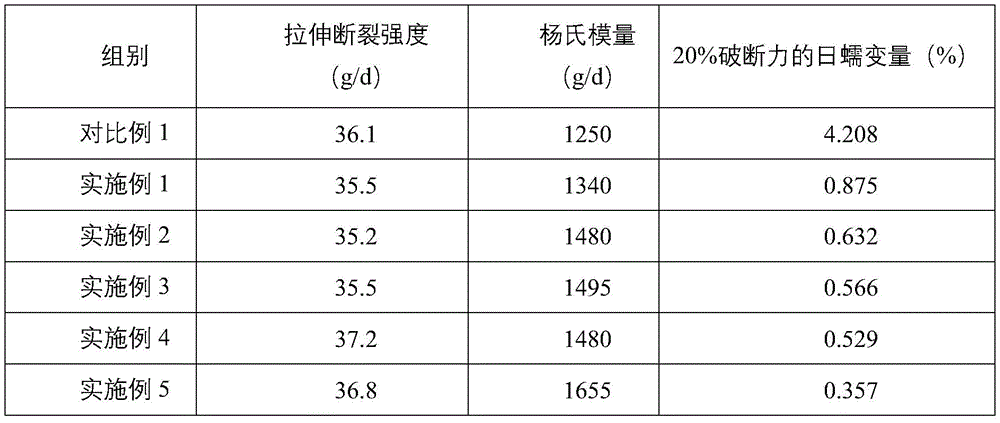

Figure BDA0002759095800000091
由表1数据可知，与对比例1相比，实施例1～5均具有更好的拉伸断裂强度、更高的杨氏模量以及更低的蠕变量。对比实施例2和实施例1可知，原料中添加交联剂后，制备的纤维具有更高的杨氏模量和更低的蠕变量。对比实施例2和实施例3可知，原料中添加硅烷偶联剂后，进一步的提高了杨氏模量和降低了蠕变量。对比实施例3和4可知，本发明通过湿法纺丝工艺的和干法纺丝工艺制备的超分子聚乙烯纤维，均具有高模量和低蠕变量，这说明本发明制备的超分子聚乙烯纤维可以较好的控制交联度，适用后续的取向拉伸。根据实施例5可知，其20％破断力的日蠕变量仅为0.357％，这说明在原料中添加含氟聚合物可以显著提升纤维的抗蠕变性能。
以上所述实施例仅表达了本发明的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形和改进，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。

Claims (9)

1.一种高模量抗蠕变超高分子量聚乙烯纤维，其特征在于，超高分子量聚乙烯纤维原料包括以下组分：UHMWPE粉、紫外光敏剂、交联剂、硅烷偶联剂、含氟聚合物以及溶剂；所述紫外光敏剂与UHMWPE粉的质量比为0.2％～0.5％:1；所述交联剂与UHMWPE粉的质量比为0.1％～1％:1；所述硅烷偶联剂与UHMWPE粉的质量比为0.05％～0.5％：1；所述含氟聚合物与UHMWPE粉的质量比为0.05％～0.2％:1；所述溶剂与UHMWPE粉的质量比为1:5％～15％。
2.一种高模量抗蠕变超高分子量聚乙烯纤维，其特征在于，超高分子量聚乙烯纤维原料包括以下组分：UHMWPE粉、紫外光敏剂、交联剂、硅烷偶联剂、含氟聚合物以及溶剂；所述紫外光敏剂与UHMWPE粉的质量比为0.05％～0.2％:1；所述交联剂与UHMWPE粉的质量比为0.1％～0.5％：1；所述硅烷偶联剂与UHMWPE粉的质量比为0.05％～0.2％：1；所述含氟聚合物与UHMWPE粉的质量比为0.05％～0.2％:1；所述溶剂与UHMWPE粉的质量比为1:6％～12％。
3.根据权利要求1或2所述的高模量抗蠕变超高分子量聚乙烯纤维，其特征在于，所述含氟聚合物为一个或多个氟代烯烃的共聚物、氟代烯烃与其他烯烃的共聚物中的一种或多种。
4.根据权利要求3所述的高模量抗蠕变超高分子量聚乙烯纤维，其特征在于，所述含氟聚合物为偏氟乙烯，四氟乙烯或六氟丙烯的二元共聚物、偏氟乙烯，四氟乙烯和六氟丙烯的三元共聚物、偏氟乙烯，四氟乙烯或六氟丙烯与乙烯的共聚物、偏氟乙烯，四氟乙烯或六氟丙烯与丙烯的共聚物中的一种或多种。
5.根据权利要求1所述的高模量抗蠕变超高分子量聚乙烯纤维，其特征在于，UHMWPE粉的分子量为80～1000万。
6.一种制备高模量抗蠕变超高分子量聚乙烯纤维的湿法工艺，其特征在于，包括以下步骤：
(1)将权利要求1～5任意一项所述的高模量抗蠕变超高分子量聚乙烯纤维原料的各个组分混合溶解，形成UHMWPE纺丝溶液；
(2)使用纺丝机进行纺丝；
(3)萃取剂萃取，得到初生纤维；
(4)将初生纤维在干燥箱内进行紫外光辐射；紫外光的波长为200～300nm；紫外光的强度大于500μW/cm2；辐射时间为20s～15min。
7.根据权利要求6所述的制备高模量抗蠕变超高分子量聚乙烯纤维的湿法工艺，其特征在于，步骤(1)所用溶剂为矿物油、煤油、蓖麻油中的一种或多种；步骤(2)萃取剂为二氯甲烷、碳氢清洗剂、溶剂汽油、三氟乙烷、二甲苯、四氯乙烯的一种或多种。
8.一种制备高模量抗蠕变超高分子量聚乙烯纤维的干法工艺，其特征在于，包括以下步骤：
(一)将权利要求1～5任意一项所述的高模量抗蠕变超高分子量聚乙烯纤维原料的各个组分混合溶解，形成UHMWPE纺丝溶液；
(二)使用纺丝机进行纺丝：从喷丝头毛细孔中挤出的纺丝溶液进入纺丝甬道，得到初生纤维；
(三)然后在纺丝甬道下部或出纺丝甬道后进行紫外光辐照；紫外光的波长为200～300nm；紫外光的强度大于3000μW/cm2；辐射时间为5s～30s。
9.一种高模量抗蠕变超高分子量聚乙烯纤维，其特征在于，将权利要求6～8中任意一项所述的经紫外光辐射后的纤维，进行3～4级热拉伸，拉伸温度110～150度，总拉伸倍率5～10倍，即得。
CN202011219644.1A 2020-11-03 2020-11-03 一种高模量抗蠕变超高分子量聚乙烯纤维及其制备方法 Active CN112281237B (zh)

Priority Applications (1)

Application Number Priority Date Filing Date Title
CN202011219644.1A CN112281237B (zh) 2020-11-03 2020-11-03 一种高模量抗蠕变超高分子量聚乙烯纤维及其制备方法

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
CN202011219644.1A CN112281237B (zh) 2020-11-03 2020-11-03 一种高模量抗蠕变超高分子量聚乙烯纤维及其制备方法

Publications (2)

Publication Number Publication Date
CN112281237A CN112281237A (zh) 2021-01-29
CN112281237B true CN112281237B (zh) 2022-09-27

Family

ID=74350870

Family Applications (1)

Application Number Title Priority Date Filing Date
CN202011219644.1A Active CN112281237B (zh) 2020-11-03 2020-11-03 一种高模量抗蠕变超高分子量聚乙烯纤维及其制备方法

Country Status (1)

Country Link
CN (1) CN112281237B (zh)

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN117802607A (zh) * 2022-09-30 2024-04-02 中国石油化工股份有限公司 纺丝用超高分子量聚乙烯组合物、超高分子量聚乙烯纤维及其制备方法与应用

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP2080824A1 (en) * 2006-11-08 2009-07-22 HU, Panpan A process for producing fiber of ultra high molecular weight polyethylene
CN104695038A (zh) * 2015-03-04 2015-06-10 江苏神鹤科技发展有限公司 耐热抗蠕变超高分子量聚乙烯恒强纤维及其制备方法
CN109234850A (zh) * 2018-08-06 2019-01-18 东华大学 交联改性超高分子量聚乙烯纤维及其制备方法

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP2080824A1 (en) * 2006-11-08 2009-07-22 HU, Panpan A process for producing fiber of ultra high molecular weight polyethylene
CN104695038A (zh) * 2015-03-04 2015-06-10 江苏神鹤科技发展有限公司 耐热抗蠕变超高分子量聚乙烯恒强纤维及其制备方法
CN109234850A (zh) * 2018-08-06 2019-01-18 东华大学 交联改性超高分子量聚乙烯纤维及其制备方法

Also Published As

Publication number Publication date
CN112281237A (zh) 2021-01-29

Similar Documents

Publication Publication Date Title
Fu et al. Mechanical properties of polypropylene composites reinforced by hydrolyzed and microfibrillated Kevlar fibers
MX2010000453A (es) Pelicula de polietileno con alta resistencia a la tension y alta energia de tension a la ruptura.
CN103993479B (zh) 一种硅烷交联改性超高分子量聚乙烯纤维的制备方法
CN112281237B (zh) 一种高模量抗蠕变超高分子量聚乙烯纤维及其制备方法
CN104695038A (zh) 耐热抗蠕变超高分子量聚乙烯恒强纤维及其制备方法
JP2604347B2 (ja) 被覆された伸長鎖のポリエチレン繊維
CN113862833B (zh) 一种耐蠕变纤维及其制备方法
CN108330692A (zh) 一种超高分子量聚乙烯纤维分步改性及其复合材料制备方法
CN104471125B (zh) 利用在卤化溶剂中的三氧化硫制备碳纤维的方法
CN113717455A (zh) 树脂组合物、热塑性树脂复合材料和热塑性树脂制品
Becerra et al. UV effects on the tensile and creep behaviour of HDPE
CN106988122B (zh) 改性的超高分子量聚乙烯纤维及其制备方法
Han et al. PMD/TiO2 gel/aramid fabric synergistically toughened to build soft composites with high puncture resistance and rapid self-healing
CN106519363B (zh) 一种氢化丁腈橡胶组合物
CN107022114A (zh) 一种超高分子量聚乙烯专用石墨烯微球母料及制备方法
CN1693544A (zh) 一种提高超高相对分子量聚乙烯表面粘结性能的方法
JP2012201727A (ja) ポリアクリロニトリル共重合体、炭素繊維前駆体繊維および炭素繊維の製造方法
CN101988266B (zh) 一种提高超高分子量聚乙烯纤维表面粘接强度的方法
CN118996654A (zh) 一种耐蠕变、耐切割高性能聚乙烯纤维及其制备和应用
Cui et al. Effect of electron beam irradiation on the mechanical and thermal properties of ternary polyamide copolymer
CN110698747A (zh) 一种抗蠕变性耐冲击的pe管材及其生产方法
CN109824951B (zh) 一种改性橡胶密封件及其制备方法
CN117285790A (zh) 一种高强度耐老化pp-r复合材料及制备方法和应用
WO2021187160A1 (ja) 炭素繊維とその製造方法および炭素繊維複合材料
CN111909463A (zh) 一种热力管道修复用的耐高温、高气密性复合材料及其制备方法和应用

Legal Events

Date Code Title Description
PB01 Publication
PB01 Publication
SE01 Entry into force of request for substantive examination
SE01 Entry into force of request for substantive examination
GR01 Patent grant
GR01 Patent grant
