CN112828043B - 大厚度超宽低Si合金钢板的生产方法 - Google Patents
大厚度超宽低Si合金钢板的生产方法 Download PDFInfo
- Publication number
- CN112828043B CN112828043B CN202011549726.2A CN202011549726A CN112828043B CN 112828043 B CN112828043 B CN 112828043B CN 202011549726 A CN202011549726 A CN 202011549726A CN 112828043 B CN112828043 B CN 112828043B
- Authority
- CN
- China
- Prior art keywords
- steel plate
- steel
- steel ingot
- ingot
- rolled
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
- 229910000831 Steel Inorganic materials 0.000 title claims abstract description 87
- 239000010959 steel Substances 0.000 title claims abstract description 87
- 238000004519 manufacturing process Methods 0.000 title claims abstract description 15
- 229910000676 Si alloy Inorganic materials 0.000 title claims abstract description 11
- 238000005266 casting Methods 0.000 claims abstract description 24
- 238000005096 rolling process Methods 0.000 claims abstract description 23
- 238000000034 method Methods 0.000 claims abstract description 19
- 238000010438 heat treatment Methods 0.000 claims abstract description 11
- 238000005520 cutting process Methods 0.000 claims abstract description 10
- 238000001816 cooling Methods 0.000 claims abstract description 4
- 230000000630 rising effect Effects 0.000 claims abstract description 4
- 229910001021 Ferroalloy Inorganic materials 0.000 claims description 4
- 238000001514 detection method Methods 0.000 abstract description 12
- 238000004880 explosion Methods 0.000 abstract description 7
- 238000012797 qualification Methods 0.000 abstract description 7
- 230000007547 defect Effects 0.000 abstract description 5
- 239000000956 alloy Substances 0.000 description 5
- 238000002347 injection Methods 0.000 description 5
- 239000007924 injection Substances 0.000 description 5
- 238000003723 Smelting Methods 0.000 description 4
- 229910045601 alloy Inorganic materials 0.000 description 4
- 229910000851 Alloy steel Inorganic materials 0.000 description 3
- 230000009286 beneficial effect Effects 0.000 description 1
- 238000009851 ferrous metallurgy Methods 0.000 description 1
- 238000010583 slow cooling Methods 0.000 description 1
- 238000007711 solidification Methods 0.000 description 1
- 230000008023 solidification Effects 0.000 description 1
Classifications
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B21—MECHANICAL METAL-WORKING WITHOUT ESSENTIALLY REMOVING MATERIAL; PUNCHING METAL
- B21B—ROLLING OF METAL
- B21B3/00—Rolling materials of special alloys so far as the composition of the alloy requires or permits special rolling methods or sequences ; Rolling of aluminium, copper, zinc or other non-ferrous metals
- B21B3/02—Rolling special iron alloys, e.g. stainless steel
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B21—MECHANICAL METAL-WORKING WITHOUT ESSENTIALLY REMOVING MATERIAL; PUNCHING METAL
- B21B—ROLLING OF METAL
- B21B1/00—Metal-rolling methods or mills for making semi-finished products of solid or profiled cross-section; Sequence of operations in milling trains; Layout of rolling-mill plant, e.g. grouping of stands; Succession of passes or of sectional pass alternations
- B21B1/46—Metal-rolling methods or mills for making semi-finished products of solid or profiled cross-section; Sequence of operations in milling trains; Layout of rolling-mill plant, e.g. grouping of stands; Succession of passes or of sectional pass alternations for rolling metal immediately subsequent to continuous casting
- B21B1/463—Metal-rolling methods or mills for making semi-finished products of solid or profiled cross-section; Sequence of operations in milling trains; Layout of rolling-mill plant, e.g. grouping of stands; Succession of passes or of sectional pass alternations for rolling metal immediately subsequent to continuous casting in a continuous process, i.e. the cast not being cut before rolling
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B21—MECHANICAL METAL-WORKING WITHOUT ESSENTIALLY REMOVING MATERIAL; PUNCHING METAL
- B21B—ROLLING OF METAL
- B21B37/00—Control devices or methods specially adapted for metal-rolling mills or the work produced thereby
- B21B37/16—Control of thickness, width, diameter or other transverse dimensions
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B21—MECHANICAL METAL-WORKING WITHOUT ESSENTIALLY REMOVING MATERIAL; PUNCHING METAL
- B21B—ROLLING OF METAL
- B21B37/00—Control devices or methods specially adapted for metal-rolling mills or the work produced thereby
- B21B37/74—Temperature control, e.g. by cooling or heating the rolls or the product
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B22—CASTING; POWDER METALLURGY
- B22D—CASTING OF METALS; CASTING OF OTHER SUBSTANCES BY THE SAME PROCESSES OR DEVICES
- B22D7/00—Casting ingots, e.g. from ferrous metals
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
- Y02P—CLIMATE CHANGE MITIGATION TECHNOLOGIES IN THE PRODUCTION OR PROCESSING OF GOODS
- Y02P10/00—Technologies related to metal processing
- Y02P10/20—Recycling
Landscapes
- Engineering & Computer Science (AREA)
- Mechanical Engineering (AREA)
- Metal Rolling (AREA)
Abstract
本发明公开了一种大厚度超宽低Si合金钢板的生产方法，其包括浇注、开坯和轧制过程；所述浇注过程中，钢锭开始浇注时，浇注速度为3.5～4.2t/min，钢锭锭身浇注14～18mm后，降低浇注速度至2.3～3.2t/min；钢锭浇注后带模缓冷24～30h；所述钢锭加热开坯时升温速度40～60℃/h；所述轧制过程中，加热时升温速度30～50℃/h，钢板先横轧展宽，再纵轧到底；轧后钢板带温切割双边及头尾。本方法从降低锭坯内应力、转移探伤缺陷位置方面着手，提高大厚度低Si钢板得探伤合格率，并降低了炸裂不合格品率；所得钢板板型良好；钢板探伤满足NB/T 47013.3 TІ级合格率95%以上，因炸裂造成的不合格品率5%以下，本方法无需增加设备投入，生产成本较低。
Description
技术领域
本发明属于钢铁冶金技术领域，尤其是一种大厚度超宽低Si合金钢板的生产方法。
背景技术
合金钢合金元素含量高，冶炼过程中，钢液凝固点较低、浇注后收缩较大，在冒口及钢锭表面易产生应力集中；轧制过程中，合金钢硬度较大、塑性差，轧制过程中易产生炸裂现象，若合金元素稍有偏析，就造成较严重的组织不均现象；轧完冷却过程中，各组织相收缩不同，钢板内部易产生微裂纹及应力集中；钢板火焰切割过程中，切割处钢液在熔融和凝固时也易产生应力集中现象。由于合金在生产过程中易产生应力集中及微裂纹，钢板易出现裂纹或炸裂现象。特别对于超宽钢板，钢板在宽度方向变形较大，更容易出现裂纹或炸裂现象。
Si元素在钢液中能有效提高钢液流动性，而对于低Si钢，钢液流动性明显变差，钢锭在浇注及凝固过程中，钢液流动性差就造成夹杂物上浮困难，夹杂物易留存于钢锭尾部，钢板轧成后易造成尾部探伤缺陷。
对于大厚度低Si合金钢板，钢板在生产过程中易产生裂纹或炸裂现象，并易产生探伤缺陷，产生不合格品，经济损失极大。
发明内容
本发明要解决的技术问题是提供一种生产合格率高的大厚度超宽低Si合金钢板的生产方法。
为解决上述技术问题，本发明所采取的技术方案是：其包括浇注、开坯和轧制过程；
所述浇注过程中，钢锭开始浇注时，浇注速度为3.5～4.2t/min，钢锭锭身浇注14～18mm后，降低浇注速度至2.3～3.2t/min；钢锭浇注后带模缓冷24～30h；
所述钢锭加热开坯时升温速度40～60℃/h；
所述轧制过程中，加热时升温速度30～50℃/h，钢板先横轧展宽，再纵轧到底；轧后钢板带温切割双边及头尾。
本发明所述开坯过程中，开坯宽度2400～2600mm，开坯厚度300～350mm。
本发明所述轧制过程中，先横轧展宽至3100～3600mm。
本发明所述轧制过程中，切割温度为80～100℃。
采用上述技术方案所产生的有益效果在于：本发明所述浇注过程中采用变铸速浇注，浇铸后期降低铸速，浇注后带模缓冷，以上措施均可以降低钢锭浇注内应力；钢锭开坯加热及坯料轧制加热均采用慢速升温速度，为降低锭坯内应力；切割时带温切割，为降低切割内应力，减少裂纹或炸裂现象；钢板先横轧展宽，再纵轧到底，可以将钢锭尾部探伤缺陷转移至钢板长度方向，钢板长度方向余量较大，提高了探伤合格率。
本发明从降低锭坯内应力、转移探伤缺陷位置方面着手，提高大厚度低Si钢板得探伤合格率，并降低了炸裂不合格品率；所得钢板板型良好；钢板探伤满足NB/T 47013.3 TІ级合格率95%以上，因炸裂造成的不合格品率5%以下，本发明无需增加设备投入，生产成本较低。
实施方式
下面结合具体实施方式对本发明作进一步详细的说明。
实施例1-7：本大厚度超宽低Si合金钢板的生产方法包括冶炼、浇注、开坯和轧制过程；各过程的工艺如下所述。
（1）冶炼过程：采用高品质合金料进行冶炼，要求Mo铁合金及Cr铁合金中Si含量≤0.8wt%。
（2）浇注过程：采用变铸速浇注工艺；钢锭开始浇注时，浇注速度为3.5～4.2t/min；钢锭锭身浇注14～18mm后，降低浇注速度至2.3～3.2t/min；钢锭浇注后带模缓冷24～30h。
对于低Si合金钢而言，该类钢由于其成分设计，钢锭内应力较大，且钢液流动性较差。若注速过快，会显著提高内应力，钢锭内部质量差，后期生产过程中会产生裂纹或炸裂现象，产生较大的经济损失；若注速过慢，将严重不利于钢液流动性改善，加上低Si成分设计，夹杂物更难以上浮，夹杂物留到钢锭锭身之中，造成钢板探伤不合。因此本方法充分利用高注速和低注速的优点和缺点，并结合该钢成分，采用变注速浇注工艺，在降低钢锭内应力的同时，又确保了夹杂物充分上浮。
（3）开坯过程：所述钢锭加热开坯时升温速度40～60℃/h；开坯宽度2400～2600mm，开坯厚度300～350mm。对于超宽钢板，采用先横轧展宽再纵轧到底轧制工艺，钢板凹边大，板型不易保，因此对开坯规格及横轧展宽量进行控制，以改善板型。

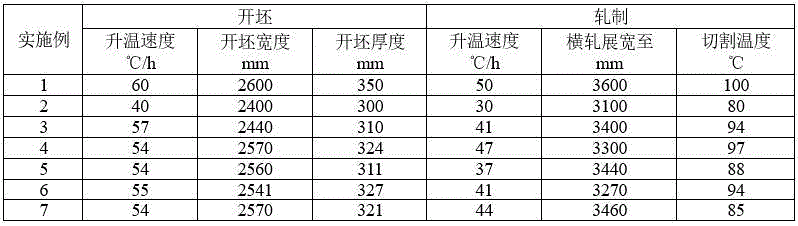

（4）轧制过程：加热时升温速度30～50℃/h；钢板先横轧展宽至3100～3600mm，再纵轧到到成品钢板厚度；轧后钢板带温切割双边及头尾，钢板的切割温度为80～100℃。各实施例的工艺参数见表1和表2。

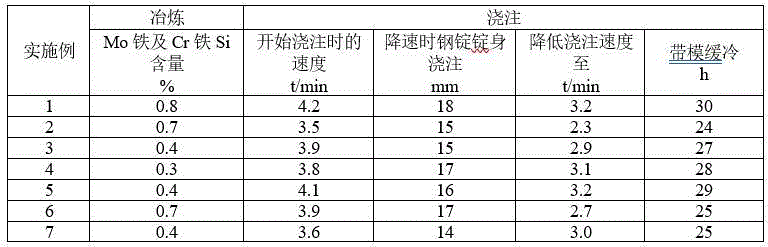

表1：各实施例的工艺参数
表2：各实施例的工艺参数
（5）本方法生产的低Si超宽合金钢板，Si含量≤0.07wt%，主要合金元素Mn+Cr+Mo含量3.8～4.5wt%；钢板厚度100～150mm、宽度3000～3500mm，板型良好；钢板探伤满足NB/T47013.3 TⅠ级合格率95%以上，因炸裂造成的不合格品率5%以下。各实施例所得产品的指标见表3。

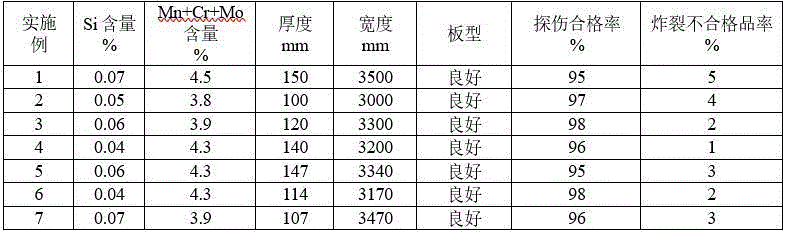

表3：各实施例所得产品的指标
Claims (3)
1.一种大厚度超宽低Si合金钢板的生产方法，其特征在于：其包括浇注、开坯和轧制过程；
所述浇注过程中，钢锭开始浇注时，浇注速度为3.5～4.2t/min，钢锭锭身浇注14～18mm后，降低浇注速度至2.3～3.2t/min；钢锭浇注后带模缓冷24～30h；
所述开坯过程中，所述钢锭加热开坯时升温速度40～60℃/h；开坯宽度2400～2600mm，开坯厚度300～350mm；
所述轧制过程中，加热时升温速度30～50℃/h，钢板先横轧展宽，再纵轧到底；轧后钢板带温切割双边及头尾；
要求Mo铁合金及Cr铁合金中Si含量≤0.8wt%。
2.根据权利要求1所述的大厚度超宽低Si合金钢板的生产方法，其特征在于：所述轧制过程中，先横轧展宽至3100～3600mm。
3.根据权利要求1或2所述的大厚度超宽低Si合金钢板的生产方法，其特征在于：所述轧制过程中，切割温度为80～100℃。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| CN202011549726.2A CN112828043B (zh) | 2020-12-24 | 2020-12-24 | 大厚度超宽低Si合金钢板的生产方法 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| CN202011549726.2A CN112828043B (zh) | 2020-12-24 | 2020-12-24 | 大厚度超宽低Si合金钢板的生产方法 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| CN112828043A CN112828043A (zh) | 2021-05-25 |
| CN112828043B true CN112828043B (zh) | 2023-05-23 |
Family
ID=75924785
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| CN202011549726.2A Active CN112828043B (zh) | 2020-12-24 | 2020-12-24 | 大厚度超宽低Si合金钢板的生产方法 |
Country Status (1)
| Country | Link |
|---|---|
| CN (1) | CN112828043B (zh) |
Citations (4)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN108704951A (zh) * | 2018-05-10 | 2018-10-26 | 舞阳钢铁有限责任公司 | 一种大型钢锭轧制超厚超宽钢板的生产方法 |
| CN109759475A (zh) * | 2019-01-14 | 2019-05-17 | 舞阳钢铁有限责任公司 | 一种钢锭成材超宽超厚Cr-Mo钢板的轧制方法 |
| CN109881086A (zh) * | 2018-12-03 | 2019-06-14 | 南阳汉冶特钢有限公司 | 一种厚度300mm高强调质钢板Q550EZ35及其生产方法 |
| CN110408834A (zh) * | 2019-07-23 | 2019-11-05 | 舞阳钢铁有限责任公司 | 提高钢锭成材低Si临氢Cr-Mo钢探伤合格率的方法 |
Family Cites Families (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| AT410767B (de) * | 2001-10-24 | 2003-07-25 | Voest Alpine Ind Anlagen | Verfahren und vorrichtung zur kontinuierlichen herstellung eines gewalzten metallbandes aus einermetallschmelze |
| CN109234495B (zh) * | 2018-10-16 | 2020-07-31 | 江阴兴澄特种钢铁有限公司 | 一种低圧缩比高探伤要求SM4Gr2MnNi模具钢板的连铸生产工艺 |
| CN109897945B (zh) * | 2019-03-15 | 2021-06-22 | 舞阳钢铁有限责任公司 | 一种钢锭成材大厚度超宽铬钼钢板的生产方法 |
-
2020
- 2020-12-24 CN CN202011549726.2A patent/CN112828043B/zh active Active
Patent Citations (4)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN108704951A (zh) * | 2018-05-10 | 2018-10-26 | 舞阳钢铁有限责任公司 | 一种大型钢锭轧制超厚超宽钢板的生产方法 |
| CN109881086A (zh) * | 2018-12-03 | 2019-06-14 | 南阳汉冶特钢有限公司 | 一种厚度300mm高强调质钢板Q550EZ35及其生产方法 |
| CN109759475A (zh) * | 2019-01-14 | 2019-05-17 | 舞阳钢铁有限责任公司 | 一种钢锭成材超宽超厚Cr-Mo钢板的轧制方法 |
| CN110408834A (zh) * | 2019-07-23 | 2019-11-05 | 舞阳钢铁有限责任公司 | 提高钢锭成材低Si临氢Cr-Mo钢探伤合格率的方法 |
Also Published As
| Publication number | Publication date |
|---|---|
| CN112828043A (zh) | 2021-05-25 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| CN101642774B (zh) | GCr15轴承钢大方坯连铸动态轻压下工艺 | |
| CN111876662B (zh) | 一种热作模具钢钢板及其制造方法 | |
| CN101648263B (zh) | 优质帘线钢大方坯连铸动态轻压下工艺 | |
| CN110184534B (zh) | 一种100～150mm厚具有优异模焊处理后性能的特厚钢板及其生产方法 | |
| CN110230009B (zh) | 一种具有良好切削性能的热作模具钢及其制备方法 | |
| CN101914665A (zh) | 一种塑料模具钢的厚板生产工艺 | |
| CN103611903B (zh) | 一种水电站压力容器钢用特厚板坯的连铸生产工艺 | |
| CN107312975A (zh) | 一种高碳高铬钢及其板坯生产方法 | |
| CN201380275Y (zh) | 板坯连铸结晶器 | |
| CN114045436A (zh) | Gh2909合金铸锭及其制备方法 | |
| CN104117550B (zh) | 一种热作模具用无缝钢管及其生产方法 | |
| CN116020987B (zh) | 高合工钢Cr12MoV系列的连铸方法 | |
| CN115106501B (zh) | 一种实型铸造机床床身铸造工艺 | |
| CN108486503B (zh) | 一种高碳马氏体不锈钢薄带的连铸近终成形制备方法 | |
| CN115007814A (zh) | 一种大方坯热作模具钢h13的连铸生产方法和大方坯热作模具钢h13铸坯 | |
| CN112828043A (zh) | 大厚度超宽低Si合金钢板的生产方法 | |
| CN108085537A (zh) | 控制合模面变形的铜合金玻璃模具生产方法 | |
| CN116117084B (zh) | 一种高强高韧冷作模具钢坯的制备方法 | |
| CN115338383B (zh) | 一种中碳MnB钢大方坯内部角部裂纹的控制方法 | |
| CN106563780B (zh) | 一种中高碳中高合金工具钢大圆坯的连铸方法 | |
| CN114058959A (zh) | 高碳模具钢及其制备方法 | |
| CN113234968A (zh) | 一种高性能均匀性铝合金锭及其生产方法 | |
| CN113843402A (zh) | 一种齿轮钢超大断面圆坯内部凝固组织的控制方法 | |
| CN112226596A (zh) | 一种减少钢锭成材Cr-Mo钢板板型缺陷的方法 | |
| CN121380725B (zh) | 一种组织均匀的超厚殷瓦合金板材及其制造方法 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| PB01 | Publication | ||
| PB01 | Publication | ||
| SE01 | Entry into force of request for substantive examination | ||
| SE01 | Entry into force of request for substantive examination | ||
| GR01 | Patent grant | ||
| GR01 | Patent grant |
