本发明公开了一种推出式卸料结构与压滤机的推出卸料方法，面板上设置有滤板，滤板上设置有若干推出部件，面板内开设若干介质通道，介质通道连通推出部件；卸料时，介质通道给推出部件提供动力介质、将推出部件推出实现卸料。本发明的滤板上设置有若干推出部件，面板内对应开设介质通道给推出部件提供动力介质、将推出部件推出，在污泥压滤完成后，由推出部件将干泥饼推落，防止干泥饼卡在滤板上，节省了后续人工铲料或震动落泥的程序，缩短了污泥处理的时间，提高了处理效率，也降低了处理成本。

Description

推出式卸料结构与压滤机的推出卸料方法

技术领域

本发明涉及卸料技术领域，尤其是一种推出式卸料结构与压滤机的推出卸料方法。

背景技术

压滤机利用一种特殊的过滤介质，对对象施加一定的压力，使得液体渗析出来的一种机械设备，是一种常用的固液分离设备。压滤机广泛应用于化工、制药、冶金、染料、食品、酿造、陶瓷以及环保等行业。广泛应用与

压滤机也被广泛应用于污泥处理领域，对污泥进行深度脱水，将污泥压榨成干泥后进行后续处理。传统的压滤机，污泥被压榨成干泥后，在卸泥时，容易发生干泥卡在滤板上的情况，导致卸泥不干净，需要通过人工铲料将干泥铲掉或者通过震动装置将干泥震落后，才能继续进行下一步，处理时间较长，处理效率较低，处理成本较高。

发明内容

本申请人针对上述现有压滤机卸泥不干净、处理效率低的缺点，提供一种结构合理的推出式卸料结构与压滤机的推出卸料方法，通过驱动缸将干泥推出，防止卡泥，缩短处理时间，提高处理效率，降低处理成本。

本发明所采用的技术方案如下：

一种推出式卸料结构，面板上设置有滤板，滤板上设置有若干推出部件，面板内开设若干介质通道，介质通道连通推出部件；卸料时，介质通道给推出部件提供动力介质、将推出部件推出实现卸料。

作为上述技术方案的进一步改进：

所述推出部件为驱动缸的活动件，所述活动件为驱动缸的活塞杆或缸体。

所述驱动缸为气缸或液压缸，所述动力介质为气体或液体。

所述驱动缸的活塞杆外套设有弹簧，弹簧一端部抵在活塞板上、另一端部抵在缸体上。

所述推出部件从滤板穿出，穿出的端部上连接有推板，卸料时，推出部件带动推板推出实现卸料。

所述推出部件与滤板固定连接，卸料时，推出部件带动滤板一起推出实现卸料。

所述滤板上开设有若干气孔，气孔连通介质通道。

面板的上下两侧分别上滤板与下滤板，上滤板和/或下滤板上设置若干推出部件。

所述驱动缸的缸体固定连接到面板上，缸体内设置有活塞板与活塞杆，活塞杆与活塞板连接，卸料时，介质通道的高压气将活塞板与活塞杆向外推；面板内开设若干纵横交错的介质通道。

一种压滤机的推出卸料方法，在压滤机压滤泥饼成型后，推出部件通过介质通道内提供的动力介质推出，将干泥饼推落。

本发明的有益效果如下：

本发明的滤板上设置有若干推出部件，面板内对应开设介质通道给推出部件提供动力介质、将推出部件推出，在污泥压滤完成后，由推出部件将干泥饼推落，防止干泥饼卡在滤板上，节省了后续人工铲料或震动落泥的程序，缩短了污泥处理的时间，提高了处理效率，也降低了处理成本。

附图说明

图1为本发明实施例一的俯视图。

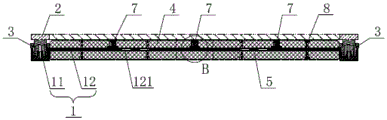

图2为图1中A-A截面的剖视图。

图3为图2中B部的放大图。

图4为本发明实施例二的部分结构示意图。

图5为本发明实施例三的部分结构示意图。

图6为本发明实施例四的部分结构示意图。

图7为本发明实施例五的部分结构示意图。

图中：1、承压板；11、边框；12、面板；121、介质通道；122、上第一通孔；123、上第二通孔；124、下第一通孔；125、下第二通孔；2、活动板；3、油缸；4、上滤板；41、上气孔；5、下滤板；51、下气孔；6、进泥孔；7、气缸；71、缸体；72、法兰；73、活塞板；74、活塞杆；75、推板；76、弹簧；8、安装孔；9、连接螺栓。

具体实施方式

下面结合附图，说明本发明的具体实施方式。

实施例一：

如图1、图2所示，本发明应用于各类弹性板框压滤机上，板框压滤机包括承压板1与活动板2，承压板1与活动板2之间连接有若干油缸3或其他密封动力源，二者通过油缸3或其他密封动力源对向或背向运动实现压滤或打开。

承压板1包括四周围的边框11与横置在边框11之间的面板12，若干油缸3设置在边框11上，面板12上侧设置有上滤板4，面板12下侧设置有下滤板5，上滤板4、面板12、下滤板5在若干安装孔8的孔位处通过紧固件固定连接；面板12、上滤板4及下滤板5中央开设有贯通的进泥孔6，用于将污泥输入承压板1与活动板2之间进行压滤。

如图1至图3所示，上滤板4上设置有若干气缸7，气缸7竖直穿插在上滤板4上，气缸7的缸体71固定连接在面板12上。面板12内、对应若干气缸7开设有若干介质通道121，若干介质通道121纵横交错布置；面板12板面上、与气缸7对应的位置上开设有贯通介质通道121的上第一通孔122，气缸7通过上第一通孔122连通介质通道121；介质通道121与供气装置连接（图中未示出），供气装置可以通过介质通道121、上第一通孔122给气缸7供气，驱使气缸7的活塞推出。

如图3所示，气缸7的缸体71下端部连接有法兰72，法兰72通过紧固件连接到面板12上。缸体71内设置有活塞板73与活塞杆74，活塞杆74下端部连接在活塞板73上，活塞杆74上端部从缸体71及上滤板4穿出，活塞杆74从上滤板4穿出的端部上连接推板75，活塞杆74位于缸体71内的杆部外套设有弹簧76，弹簧76下端部抵在活塞板73上、上端部抵在缸体71顶面上。活塞板73与缸体71之间、活塞杆74与缸体71之间、活塞杆74与上滤板4之间均为间隙配合，活塞杆74可以在气压的作用下向外推、在弹簧76的弹性力作用下收缩回位。活塞板73中央部位正对上第一通孔122，在介质通道121通入高压气后，高压气通过上第一通孔122输出，将活塞板73与活塞杆74一起向上推，从而将推板75向外推，此时弹簧76被活塞板73压缩；介质通道121断气后，弹簧76的弹性力将活塞板73向下推，活塞杆74与推板75随活塞板73收缩复位。

实施例二：

如图4所示，本实施例在实施例一的基础上，在上滤板4上、对应介质通道121还开设有若干上气孔41，面板12上、与上气孔41对应开设上第二通孔123，上气孔41通过上第二通孔123连通介质通道121，介质通道121内的高压气可以通过若干上气孔41向外吹出，也可以起到吹落干泥饼的作用，可以将干泥饼卸得更干净彻底。

实施例三：

如图5所示，本实施例在实施例一的基础上，在下滤板5上也可以设置若干气缸7，面板12上、对应下滤板5的气缸7开设下第一通孔124，下滤板5的气缸7通过下第一通孔124连通介质通道121，介质通道121内的高压气可以通过下第一通孔124给气缸7供气；在压滤完成后，下滤板5的气缸7可以将另一侧的干泥饼推出。

实施例四：

如图6所示，本实施例在实施例二的基础上，在下滤板5上也同时设置气缸7与若干下气孔51，面板12上、对应气缸7与下气孔51分别开设下第一通孔124与下第二通孔125，下滤板5的气缸7通过下第一通孔124连通介质通道121，下气孔51通过下第二通孔125连通介质通道121；在压滤完成后，通过下滤板5的气缸7及下气孔51吹出的高压气将另一侧的干泥饼推出。

实施例一至实施例四的压滤机在实际使用时，油缸3将活动板2推开，将污泥通过进泥孔6送入承压板1与活动板2之间，油缸3驱动活动板2向承压板1运动、对污泥进行压滤，将污泥压榨成干泥饼；压滤完成，进行卸泥时，油缸3驱动活动板2打开，同时开启供气装置，供气装置通过介质通道121给气缸7供气，气缸7的活塞杆74带动推板75向外推出，将干泥饼从滤板上推出。

实施例五：

如图7所示，与前述实施例不同的是，本实施例的上滤板4和/或下滤板5不与面板12连接，而是与气缸7固定连接。本实施例中，气缸7整体隐藏设置在上滤板4和/或下滤板5内，其活塞杆74外端部不需要再设置推板75，上滤板4和/或下滤板5通过连接螺栓9固定连接到气缸7的活塞杆74上，在卸泥时，活塞杆74带动上滤板4和/或下滤板5一起向外推出，上滤板4和/或下滤板5整体作用在干泥饼上，作用面积更大，更利于将干泥饼整体推落，卸料效果更干净彻底。

上述实施例均是采用气缸7作为驱动缸，其活塞杆74作为活动的推出部件，介质通道121提供高压气将气缸7的活塞杆74推出实现卸泥。在其他实施例中，也可以采用液压缸（油缸或者水缸）作为驱动缸，液压缸的活塞杆作为活动的推出部件，介质通道121提供液体（油液或水）将液压缸的活塞杆推出实现卸泥。

在其他实施例中，也可以将驱动缸的活塞杆固定连接在面板12上，而将驱动缸的缸体作为活动的推出部件实现卸泥。

本发明的滤板上设置有若干推出部件，面板12内对应开设介质通道121给推出部件提供动力介质、将推出部件推出，在污泥压滤完成后，由推出部件将干泥饼推落，防止干泥饼卡在滤板上，节省了后续人工铲料或震动落泥的程序，缩短了污泥处理的时间，提高了处理效率，也降低了处理成本。

以上描述是对本发明的解释，不是对本发明的限定，在不违背本发明精神的情况下，本发明可以作任何形式的修改。本发明不限于应用像是板框压滤机上，也可以应用于其他类型的压滤机上，比如隔膜压滤机、超高压隔膜压滤机、超高压弹性压滤机、厢式板框压滤机、常规普通压滤机；也不仅限于应用于污泥的卸料，也可以应用于其他干式料的卸料。
