CN1284021C - 用于具有拍照功能双筒望远镜的组装结构 - Google Patents

Abstract

一种用于具有拍照功能的双筒望远镜的组装结构，包括一个下框、一个上框和一个卡合机构。一对望远镜光学系统安装在下框上。一个拍照装置安装在上框上。卡合机构的第一部分设置在下框上。卡合机构的第二部分设置在上框上。第一部分和第二部分通过采用拍照装置设在一对望远镜光学系统之间的方式，将上框装配到下框上进行连接。

Description

用于具有拍照功能双筒望远镜的组装结构

技术领域

本发明涉及一种具有拍照功能的双筒望远镜。

背景技术

众所周知，双筒望远镜用于观看体育运动，观察野生鸟类等。当使用这种双筒望远镜时，经常会有这样的情况，使用者看到一些他们想要拍照的东西。一般，他们都会因为在将手里的双筒望远镜换成相机的时候错过了时机而不能拍到想要的镜头。为此提出了装有相机的双筒望远镜，用这种双筒望远镜可以在通过双筒望远镜进行连续观察的时候用装在双筒望远镜内的照相机立即进行拍照。

在公开的第6-2330号日本实用新型专利公开文献(KOKAI)中就披露了一种具有拍照功能的双筒望远镜，即将相机简单安装在双筒望远镜上，构成一个双筒望远镜与相机的组合装置。这种双筒望远镜装备有一副用于观察放大状态下的被观察物体的望远镜光学系统和一个用于拍摄被观察物体的光学照相系统。这种通过简单组合构成的具有相机的双筒望远镜，整体结构庞大。

发明内容

本发明的目的是要提供一种结构紧凑、降低造价的双筒望远镜组装结构。

本发明提供的具有拍照功能的双筒望远镜组装结构，包括一个下框、一个上框和一个设置在下框和上框之间的卡合机构。

下框支撑一对望远镜光学系统。上框支撑装有光学照相系统的拍照装置。卡合机构具有设置在一对望远镜光学系统一侧的第一部分和设置在拍照装置一侧的第二部分。拍照装置设在一对望远镜光学系统之间形成的凹框内，将上框装配到下框上，从而使第一部分和第二部分连接起来。

该组装结构最好还包括一个由拍照装置支撑进行转动，为一对望远镜光学系统调焦的转轮，这样卡合机构成为望远镜光学系统运动转换机构用于将转轮的转动转换为一对望远镜光学系统调焦。

望远镜光学系统的运动转换机构的卡合机构的第一部分包括：支撑件和连接机构。支撑件设置在下框上沿一对望远镜光学系统的光轴移动，在该支撑件上，安装部分望远镜光学系统，从而使一对望远镜光学系统进行调焦，连接机构将支撑件相互连接，从而使支撑件一起运动。采用这种结构，当上框装配在下框上时，用于望远镜光学系统的运动转换机构的卡合机构的第一部分和第二部分通过第二部分与连接机构的配合并连接起来。

用于望远镜光学系统的运动转换机构的卡合机构的第二部分可以包括一个当转轮转动时沿一对望远镜光学系统的光轴移动的运动部件。采用这种结构，当上框装配在下框上时，运动部件与连接机构配合。

下框最好包括可在一对望远镜光学系统光轴之间相对移动调整光轴间距的平板。支撑件设置在平板上，连接机构可以相对平板伸缩。

拍照装置可以具有一个用于将拍照装置固定到下框的一个平板上的固定部件。

转轮可以包括一个装有光学照相系统的转轮筒。这样，光学照相系统可以装在设于转轮筒中的透镜镜筒内，光学照相系统的运动转换机构设置在转轮筒和透镜镜筒之间，该运动转换机构用于将转轮筒的旋转运动转换为透镜镜筒调焦运动，从而使光学照相系统调焦。

附图说明

下面结合附图对本发明的目的和优点进行详细说明。其中：

图1是本发明一个实施方案的主视图，表示具有拍照功能的双筒望远镜的上框未与下框装配的状态；

图2是表示上下框装配在一起后的主视图；

图3是作为下框主要零件的支撑板装置的俯视图；

图4表示安装在支撑板装置上的一对望远镜光学系统的俯视图；

图5表示安装板的俯视图，该安装板用于安装一对望远镜光学系统内的正像棱镜系统和目镜系统；

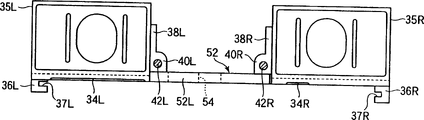

图6是沿图5直线VI-VI的主视图；

图7表示上框的俯视图；

图8表示上框的仰视图；

图9是沿图2的直线IX-IX纵向剖面图；

图10是表示与转轮筒外表面上形成的螺纹配合的环形部件的主视图。

具体实施方式

下面结合附图中所描述的实施方案对本发明进行说明。

图1和图2表示装在具有拍照功能的双筒望远镜(即装有数字式照相机的双筒望远镜)的外壳内各部件的主视图。部件包括下框10和上框20。图1中，下框10和上框20尚未装配，图2中框10和20已经装配在一起。

如图2所示，下框10和上框20装配后，装配好的结构再装入双筒望远镜的外壳14内。外壳14为箱形，其横截面形状在图2中用双点划线表示。

外壳14由主壳体部分14A和可移动壳体部分14B组成。可移动壳体部分14B与主壳体部分14A配合在一起并可以相对滑动。也就是说，可移动壳体部分14B可以在图2所示的收回位置和最大伸出位置之间移动，其中的最大伸出位置为可移动壳体部分14B被从收回位置拉出的位置。

适当的摩擦力作用在壳体部分14A和14B的滑动面上，这样在可移动壳体部分14B可以在主壳体部分14A上伸收前，必须对可移动壳体部分14B施加一定的伸收力。这样由于在两个壳体部分14A和14B滑动面上适当摩擦力的作用下，可移动壳体部分14B可以在完全收回位置(图2)和最大伸出位置之间的光学位置上保持成静止不动。

如图3所示，下框10装有支撑板组件16，支撑板组件16由一个矩形板16A和设置在矩形板16A上可以滑动的滑动板16B组成。矩形板16A固定在主壳体部分14A上，滑动板16B固定在可移动壳体部分14B上。如图3所示，滑动板16B具有一个与矩形板16A宽度大致相同的矩形部分16B′，并具有一个与从矩形部分16B′右侧伸出并与矩形部分16B′连接成一体的延伸部分16B″。

凸出部分17从矩形板16A的上边(图3中)伸出，从而将矩形板16A固定到主壳体部分14A上。通过把该凸出部分17折弯而形成垂直段18。图3中，垂直段18用剖视图表示，在该垂直段18上具有两个孔19′和19′。此外，另一个凸出部分20从矩形板16A的下边(图3中)伸出，且通过把该凸出部分20折弯而形成垂直段21。垂直段21也用剖视图表示，垂直段21上有一个孔22。

这样，螺钉(图中未示)插入垂直段18和21的孔19′和22中并旋入在主壳体部分14A中，从而使矩形板16A固定在主壳体部分14A上。垂直段18的另一个孔19″的作用将在后面进行说明。

凸出部分23从矩形部分16B′的左上角(图3中)伸出，将滑动板16B固定在可移动壳体部分14B上，垂直段24通过把该凸出部分23折弯而形成。图3中，垂直段24用剖视图表示，在该垂直段24上有一个孔25。此外，另一个凸出部分26从滑动板16B的矩形部分16B′上边(图3)伸出，垂直段27通过把该凸出部分26折弯而形成。垂直段27也用剖视图表示，在该垂直段27上有孔28′和28″。

这样，螺钉(图中未示)插入垂直段24和27的孔25和28′中并可旋入在可移动壳体部分14B中，从而使滑动板16B固定在可移动壳体部分14B上。垂直段27的另一个孔28″的作用将在后面进行说明。

滑动板16B的矩形部分16B′上设有两个导槽29′，伸展部分16B′′上设有另一个导槽29′。三个导槽29′彼此平行，在沿左右方向(图3中)延伸，延伸长度相同。导销29″固定在矩形板16A上，与导槽29′可滑动配合。每个导槽29′的长度与可移动外壳部分14B相对主壳体部分14A的可移动距离(即可移动壳体部分14B(图2)的收回位置和最大伸出位置之间的距离)相应。这样，当可移动壳体部分14B相对主壳体部分14A左右移动时，滑动板16B也相对矩形板16A移动。

如图4所示，支撑板组件16用于安装具有对称结构形成双筒镜的一对望远镜光学系统30R和30L。望远镜光学系统30R在右侧，供右眼使用。望远镜光学系统30R安装在矩形板16A上，装有一个物镜系统31R、一个正像棱镜系统32R以及一个目镜系统33R。望远镜光学系统30L在左侧，供左眼使用。望远镜光学系统30L安装在滑动板16B上，装有一个物镜系统31L、一个正像棱镜系统32L以及一个目镜系统33L。从上面的说明可以知道，当可移动壳体部分14B相对主壳体部分14A左右移动时，滑动板16B也相对矩形板16A移动，因此这对望远镜光学系统30R和30L的光轴之间的距离，即使用者光瞳间距是可以调整的。

为了简单起见，在下面的说明中，用前后移动分别表示相对这对望远镜光学系统30R和30L向物镜系统移动和向目镜系统移动。

右侧望远镜光学系统30R的物镜系统31R固定在矩形板16A上，正像棱镜系统32R和目镜系统33R可以相对物镜系统31R前后移动，因此右侧望远镜光学系统30R可以调焦。同样地，左侧望远镜光学系统31L的物镜系统31L固定在滑动板16B上，正像棱镜系统32L和目镜系统33L可以相对物镜系统31L前后移动，因此左侧望远镜光学系统30L可以调焦。

如图5所示，右安装板34R和左安装板34L用来调节这对望远镜光学系统30R和30L的焦距。右安装板34R布置在矩形板16A上可前后移动。如图4所示，右侧望远镜光学系统30R的正像棱镜系统32R安装在右安装板34R上。如图5和图6所示，垂直平板35R设置在右安装板34R的后边。如图4所示，右目镜系统33R固定在垂直平板35R上。

同样，左安装板34L布置在滑动板16B上可前后移动。另外，如图4所示，左侧望远镜光学系统30L的正像棱镜系统32L安装在左安装板34L上。如图5和图6所示，垂直平板35L设置在左安装板34L的后边。如图4所示，左侧目镜系统33L固定在垂直平板35L上。

如图5和图6所示，右安装板34R具有固定在其底面右侧边缘附近的导块36R。如图2所示，导块36R具有可容纳矩形板16A右侧边缘在其中进行滑动的凹槽37R。右安装板34R还具有一个沿其左侧边缘设置的侧板38R，侧板38R下部形成一个具有容纳导杆42R在其中滑动的通孔的隆起部分40R。

如图4所示，导杆42R沿矩形板16A前后方向延伸，其前端由矩形板16A牢固支撑。即，导杆42R前端形成内螺纹孔，螺钉43R插入垂直段18的孔19″(图3)并旋入到内螺纹孔中，从而使导杆42R前端固定在矩形板16A上。

导杆42R后部采用同样的方法，通过矩形板16A牢固支撑。即，如图3所示，突出部分44从矩形板16A后部伸出，垂直段45通过把突出部分44折弯而形成。图3中，垂直段45用剖视图表示，在该垂直段45上具有一个与垂直段18的孔19″正对的孔46。导杆42R后部形成内螺纹孔，螺钉47R(图4)插入垂直段45的孔46，并旋入内螺纹孔中，从而使导杆42R后部固定在矩形板16A上。

这样，右安装板34R可以沿导杆42R作前后运动，使从正像棱镜系统32R和目镜系统33R到物镜系统31R之间的距离可调，从而调节右侧望远镜光学系统30R的焦距。

同样，如图5和图6所示，左侧安装板34L具有固定在其底面左侧边缘附近的导块36L。如图2所示，导块36L具有可容纳滑动板16B左侧边缘在其中进行滑动的凹槽37L。另外，左安装板34L也具有一个沿其右侧边缘设置的侧板38L，侧板38L下部形成一个具有容纳导杆42L在其中滑动的通孔的隆起部分40L。

如图4所示，导杆42L沿滑动板16B前后方向延伸，其前端由滑动板16B的矩形部分16B′牢固支撑。即，导杆42L前端形成内螺纹孔，螺钉43L插入垂直段27的孔28″(图3)并旋入到内螺纹孔中，从而使导杆42L前端固定在矩形部分16B′上。

导杆42L后部采用同样的方法，通过滑动板16B牢固支撑。即，如图3所示，突出部分48从滑动板16B后部伸出，垂直段49通过把突出部分48折弯而形成。图3中，垂直段49用剖视图表示，该垂直段49上具有一个与垂直段27的孔28″正对的孔50。导杆42L后部形成内螺纹孔，螺钉47L(图4)插入垂直段49上的孔50，并旋入到内螺纹孔中，从而使导杆42L后部固定在矩形部分16B′上。

这样，左安装板34L可以沿导杆42L作前后运动，使从正像棱镜系统32L和目镜系统33L到物镜系统31L的距离可调，从而调节左侧望远镜光学系统30L的焦距。

为了同时移动左右安装板34L和34R，使左右安装板34L和34R之间的距离可变，安装板34L和34R通过可拉伸的连杆52连接在一起。

具体参考图5和图6，可拉伸连杆52包括一个矩形板状部件52R，并包括一个可容纳板状部件52R在其中滑动的叉状部件52L。板状部件52R与侧板38R前端的隆起部分40R底面牢固连接，叉状部件52L与侧板38L前端的隆起部分40L底面牢固连接。部件52R和52L的长度大于可移动壳体部分10B在其收回位置与最大伸出位置之间的移动距离。即，即使可移动壳体部分10B从收回位置(图2)伸到最大伸出位置，部件52R与部件52L中仍然保持可滑动配合。

这样，无论可移动壳体部分14B相对主壳体部分14A位于什么伸出位置，都可以确保安装板34R和34L沿导杆42R和42L始终同时作直线运动。

图7是上框12的俯视图，图8是上框12的仰视图。图9是沿图2的直线IX-IX的纵向剖面图。

从图1、2、7、8可知，上框12具有一个中央部或拍照装置12C、一个从拍照装置12C向右伸出的右翼部分12R、一个从右翼部分12R右边向下伸出的垂直板12S，以及一个从拍照装置12C向左伸出的左翼部分12L。右翼部分12R和左翼部分12L与拍照装置12C一体地连接，垂直板12S与右翼部分12R一体地连接。上框12由如重量轻的合金或硬合成树脂等适当材料制成。上框12的拍照装置12C上设置一个具有大致为U形截面的凹框55，以及一个设在凹框55内的筒状组件56。如图9所示，筒状组件56具有一个转轮筒57和一个与转轮筒57同轴布置的镜头筒58。

转轮筒57支撑在凹框55中并可以转动，镜头筒58可以沿其中心轴移动，但不能绕中心轴转动。

转轮60设置在转轮筒57上。转轮60具有在转轮筒57外表面上形成的环形突出部分60a，并具有一固定在环形突出部分60a上的环形橡胶套60b。螺纹61设在转轮筒57外表面上，环形部件62(即运动部件)通过螺纹连接而嵌装在螺纹61上。即，如图10所示，与转轮筒57的螺纹61配合的三个突出部分63设在环形部件62内壁上，按照相同间隔进行布置。

另外，如图10所示，环形部件62外侧周边形成平面64，凸出部65从环形部件62伸出。平面64和凸出部65在环形部件62两侧相对设置。如图8所示，上框12的拍照装置12C底部形成矩形开口65a。当筒状装置56放入拍照装置12C的凹框55内时，环形部件62的凸出部65穿过矩形开口65a。

在双筒望远镜的装配过程中，当筒状组件56放入拍照装置12C的凹框55内时，凹框55由与转轮筒57外表面相配的曲面板66部分盖住，且转轮60的一部分以及螺纹61的一部分露出。即，曲面板66具有两个矩形开口66a和66b，从而使转轮60的一部分从矩形开口66a中露出，螺纹61的一些部分从矩形开口66b中露出。此外，如图9所示，当筒状组件56放入拍照装置12C的凹框55内时，设置环形部件62，使平面64从矩形开口66b中露出。曲面板66通过螺钉等(图中未示)固定在拍照装置12C上。

如上所述，在图2所示下框10和上框20装配后，装配好的结构安装入外壳14内。这时，虽然转轮60部分从开口66a中露出，但矩形开口66b被主壳体部分14A的上部隔板14A′的一部分盖住，平面64与上部隔板14A′可滑动配合。因此，当使用者用手指接触转轮60的露出部分而转动转轮筒57时，由于与螺纹61地螺旋接触，且由于平面64与上部隔板14A′配合在一起而使环形部件62不能转动，使得环形部件62沿转轮筒57的中心轴移动。移动方向由转轮筒57的转动方向决定。

如图9所示，光学照相系统67设在镜头筒58内，且具有第一透镜组67a和第二透镜组67b。镜头筒58前端设置一对键槽68a和68b。键槽68a和68b分别沿光学照相系统67光轴从镜头筒58前缘延伸一定的距离。U形凹框55的前端底部形成盲孔69a。销70a插入盲孔69a，并嵌入键槽68a。曲面板66前端形成通孔69b。销70b插入通孔69b，并嵌入键槽68b。这样，镜头筒58不能绕其中心轴转动，但是可沿中心轴移动与一对键槽68a和68b长度相应的距离。

拍照装置12C端部为与镜头筒58同轴的套筒71。即套筒71的中心轴与设在镜头筒58内的光学照相系统67的光轴重合，它作为光学照相系统67的光入口。

拍照装置12C后部形成阶梯状环形开口73。阶梯状环形开口73的中心轴与镜头筒58内的光学照相系统67的光轴重合。成像装置支承部件74配入阶梯状环形开口73，正对光学照相系统67。成像装置支承部件74容纳一个由如CCD75的固态成像装置和控制CCD75操作的CCD电路板76组成的装置。此外，成像装置夹持部件74具有一个与CCD75受光表面相距一定距离设置的低通滤光器78。这样，本实施方案的双筒望远镜与数字照相机拍照功能相同，于是，通过光学照相系统67获得的物象穿过低通滤光器76在CCD75的受光表面成像。

在图1和图2中，光学照相系统67的光轴用附图标记OS表示，左侧望远镜光学系统30R的光轴用附图标记OR表示，右望远镜光学系统30L的光轴用附图标记OL表示。光轴OR和OL与光学照相系统67的光轴OS彼此平行。如图2所示，光轴OR和OL确定了一个与光学照相系统67光轴OS平行的平面P。左右望远镜光学系统30R和30L可以平行于平面P移动，因此光轴OR和OL之间的距离，即使用者光瞳间距可以调整。

当下框10和上框12如图2装配时，将上框12的中心部分，即拍照装置12C，固定在下框10的支撑板组件16的矩形板16A上。图3中沿矩形板16A前边设置的一对孔79a和孔79b以及矩形板16A后边设置的一对孔80a和孔80b用来进行固定。另一方面，如图8所示，与孔79a和孔79b间距相同的一对销81a和销81b，从上框12的拍照装置12C底部前缘伸出。而与孔80a和孔80b间距相同的一对销82a和销82b，从上框12的拍照装置12C底部后缘伸出。销(即固定部件)81a、81b、82a和82b端部形成螺纹孔83。螺钉84穿过孔79a、79b、80a和80b旋合嵌入螺纹孔83内，从而使上框12固定在支撑板组件16的矩形板16A上。

当下框10和上框12如图2装配时，如图9所示，环形部件62凸出部65端头配入可拉伸连杆52板状部件52R上的开口54。如上所述，这样当转轮筒57通过转轮60转动，于是环形部件62沿转轮筒57中心轴移动时，右安装板34R和左安装板34L与环形部件62一同整体移动。即，通过转轮60的转动，调整目镜系统33R和33L到物镜系统31R和31L的距离，从而调整一对望远镜光学系统30R和30L的焦距。

当凸出部65的端头配入开口54时，拍照装置12C被罩在一对望远镜光学系统30R和30L之间的凹框内。光学照相系统的光轴OS与望远镜光学系统30R和30L的光轴OR和OL位置接近，并几乎在同一高度。

在本实施方案中，一对望远镜光学系统30R和30L采用如下方式进行设计：当物镜系统31R和31L到目镜系统33R和33L距离最短时，这对望远镜光学系统30R和30L的焦距设定在双筒望远镜前方40米到无穷远处。当所观察的目标在双筒望远镜前方2米到40米之间时，目镜系统33R和33L与物镜系统31R和31L分开，从而能够聚焦在目标上。即，当目镜系统33R和33L与物镜系统31R和31L到达极限间隔距离时，这对望远镜光学系统30R和30L聚焦位于其前方大约2米处的目标。

从而，在该双筒望远镜中，用于将转轮筒57的转动转换为该对望远镜光学系统30R和30L的调焦运动的运动转换机构一部分设在下框10一侧，而另一部分设在上框12一侧。并且，当上框12装配到下框10上时，两个部分互相卡合，从而起到运动转换机构的功能。

当光学照相系统67设计成能够聚焦从双筒望远镜前一定距离到无穷远处的目标进行全焦距拍照，且仅进行全焦距拍照操作时，聚焦机构不需要装在镜头筒58上。然而在实施方案中，由于双筒望远镜需要象普通相机一样能够对双筒望远镜前小于2米处的近距物体进行拍照，镜头筒58就需要装备聚焦机构。

因此，转轮筒57内壁设置内螺纹。与转轮筒57内螺纹相配的外螺纹设在镜头筒58外壁上。当转轮57转动时，镜头筒58由于键槽68a和68b与销70a和70b的配合，而不能转动，只能沿光学照相系统67的光轴移动。镜头筒58移动方向由转轮筒57的转动方向决定。这样，转轮筒57内壁和镜头筒58外壁设置的螺纹形成了运动转换机构，该运动转换机构将转轮57的转动转换为镜头筒58的直线运动或调焦运动。

转轮筒57外壁上的螺纹61与转轮筒57内壁上的螺纹倾斜方向相反，因此当转轮筒57使目镜系统33R和33L远离物镜系统31R和31L时，镜头筒58远离CCD75。因此近距物体的影像可以在CCD75的受光表面上聚焦。螺纹61的螺距和内壁螺纹的螺距根据望远镜光学系统30R、30L和光学照相系统67的光学特性进行不同设置。

在实施方案中，光学照相系统67布置在转轮筒57内，使得具有拍照功能的双筒望远镜结构紧凑。但光学照相系统67并不是必须设在转轮筒57内，这时，转轮筒57可以是细长的实心轴。

如上所述，在实施方案中，该对望远镜光学系统30R和30L安装在下框10上，拍照装置12C安装在上框11上。因此，下框10和上框11可以独立地装配，然后再安装在一起，得到具有拍照功能的双筒望远镜的总体结构。因此，整体制造工艺简单，制造工艺效率提高，造价大幅降低。

此外，在实施方案中，用于调节这对望远镜光学系统30R和30L焦距的运动转换机构的一部分设置在下框10的一侧。而另一个部分设置在上框12的一侧。这样，当下框10与上框12装配时，两个部分互相配合，组成运动转换机构。即构造复杂的运动转换机构分布在下框10和上框12上。下框10和上框12的装配工艺的难度分摊开来，使得具有拍照功能的双筒望远镜的装配工艺的效率提高。

而且，当光学照相系统67设在转轮筒57内时，具有拍照功能的双筒望远镜整体结构紧凑。需要说明的是，由于转轮60直径较大，使用者可以容易地用手指转动转轮60，如果不考虑内装光学照相系统67的转轮筒57的大小的话，起到双筒望远镜功能的结构体积没有变大。

此外根据实施方案，由于拍照装置12C设置在望远镜光学系统30R和30L之间的凹框内，双筒望远镜可以做得很薄，观察到的影像与照片的影像之间的视差可以缩小。

虽然本发明已经结合附图对一些实施方案进行了说明，但在本发明的保护范围内，本领域技术人员显然还可以做出许多的更改和变动。

本发明涉及日本专利申请No.2002-033384(2002年2月12日提交)包含的主题，该申请在这里被全部参考引用。

Claims (9)

1.一种具有拍照功能的双筒望远镜组装结构，所述组装结构包括：

支撑一对各具有其光轴的望远镜光学系统的下框，所述下框包括支撑单元组件，所述支撑单元组件包括：

第一支撑单元；以及

滑动地安装在所述第一支撑单元上的第二支撑单元，

其中所述第一和第二支撑单元相对线性移动以调整所述一对望远镜光学系统的光轴之间的距离；

支撑装有一个光学照相系统的拍照装置的上框；

以及设置在所述下框和所述上框之间的卡合机构，所述卡合机构具有设置在所述一对望远镜光学系统一侧的第一部分和设置在所述拍照装置一侧的第二部分，所述第一部分和所述第二部分通过采用将所述拍照装置罩在所述一对望远镜光学系统之间形成的凹框内的方式，将上框装配在下框上进行连接。

2.如权利要求1所述的组装结构，还包括一个由所述拍照装置支撑进行转动、用来调整所述一对望远镜光学系统焦距的转轮，这样使卡合机构成为望远镜光学系统的运动转换机构，用于将所述转轮的旋转运动转换为所述一对望远镜光学系统的调焦运动。

3.如权利要求2所述的组装结构，其特征在于：用于所述望远镜光学系统的所述运动转换机构的所述卡合机构的所述第一部分包括支撑件和连接机构，所述支撑件设置在所述下框上，沿所述一对望远镜光学系统光轴移动，在所述支撑件上安装部分所述一对望远镜光学系统，从而使所述一对望远镜光学系统进行所述调焦运动，所述连接机构将所述支撑件彼此进行连接，从而使所述支撑件一起移动，当所述上框装配在所述下框上时，用于所述望远镜光学系统的所述运动转换机构的所述卡合机构的所述第一部分和所述第二部分通过将第二部分与所述连接机构配合而进行连接。

4.如权利要求3所述的组装结构，其特征在于：用于所述望远镜光学系统的所述运动转换机构的所述卡合机构的所述第二部分包括一个运动部件，当所述转轮转动时，所述运动部件沿所述一对望远镜光学系统的所述光轴移动，当所述上框装配在所述下框上时，所述运动部件与所述连接机构配合。

5.如权利要求3所述的组装结构，其特征在于：所述支撑件设置在所述支撑单元组件上，所述连接机构能够根据所述第一和第二支撑单元的相对运动伸出和收回。

6.如权利要求5所述的组装结构，其特征在于：所述拍照装置设有用于将所述拍照装置固定到所述支撑单元组件上的固定部件。

7.如权利要求2所述的组装结构，其特征在于：所述转轮设置在一个罩有光学照相系统的转轮筒上。

8.如权利要求7所述的组装结构，其特征在于：所述光学照相系统装在一个置于所述转轮筒内的镜头筒内，并且用于光学照相系统的运动转换机构设置在所述转轮筒和所述镜头筒之间，所述运动转换机构将所述转轮筒的转动转换为所述镜头筒的调焦运动来调整所述光学照相系统的焦距。

9.一种具有拍照功能的双筒望远镜组装结构，所述组装结构包括：

支撑一对各具有其光轴的望远镜光学系统的第一框，所述第一框包括支撑单元组件，所述支撑单元组件包括：

第一支撑单元；以及

滑动地安装在所述第一支撑单元上的第二支撑单元，

其中所述第一和第二支撑单元相对线性移动以调整所述一对望远镜光学系统的光轴之间的距离；

支撑装有一个光学照相系统的拍照装置的第二框；以及

设置在所述第一框和所述第二框之间的卡合机构，所述卡合机构具有设置在所述一对望远镜光学系统一侧的第一部分和设置在所述拍照装置一侧的第二部分，所述第一部分和所述第二部分通过采用将所述拍照装置罩在所述一对望远镜光学系统之间形成的凹框内的方式，将第二框装配在所述第一框上进行连接。
