Abstract
本实用新型公开了一种四合扣皮带，它包括皮带本体和扣子，所述的扣子分为母扣和子扣；子扣固定于皮带本体的一端，母扣固定于皮带本体的另一端；子扣上设有凸起圆环，母扣上设有圆形凹腔,所述的子扣上的凸起圆环的外径小于母扣上圆形凹腔的内径；圆形凹腔内圈设有弹性环。本实用新型具有穿戴简便，装饰效果好的特点。
Description
技术领域
本实用新型涉及一种皮带，尤其是一种装四合扣的皮带。
技术背景
目前，市场上皮带的设计形式普遍是在皮带的一端设有卡环和卡钉，然后在皮带的另一端设有一排小孔，使用时，将皮带弯曲，使皮带上带有小孔的一端穿过卡环，同时卡钉插入合适位置的小孔，这样皮带圈起的大小就固定了。但是这种皮带穿戴麻烦，反复被卡钉插入拔出的小孔位置易产生折痕，磨损较严重，容易产生皮带断裂现象。
发明内容
本实用新型提供了一种四合扣皮带。
本实用新型的目的是解决现有皮带穿戴麻烦，反复利用位置磨损较严重，容易产生皮带断裂现象的问题。
本实用新型解决其技术问题所采用的技术方案是：本实用新型包括皮带本体和扣子，所述的扣子分为母扣和子扣；子扣固定于皮带本体的一端，母扣固定于皮带本体的另一端。
子扣上设有凸起圆环，母扣上设有圆形凹腔,所述的子扣上的凸起圆环的外径小于母扣上圆形凹腔的内径；圆形凹腔内圈设有弹性环。
所述的子扣至少设有两个。
所述的母扣至少设有五个，且等间距顺序排列。
本实用新型的有益效果是：装四合扣的设计使皮带的穿戴十分简便，只需将母扣和子扣相对用力地一按即可固定在一起，不会产生皮带被磨损的现象。同时四合扣隐藏于皮带内侧，不易被人发现，露于表面的部分又可以作为装饰，美观性能良好。
附图说明
图1是本实用新型的结构示意图。
图2是本实用新型之母扣的结构示意图。

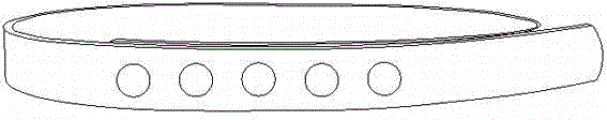

图3是本实用新型使用状态的效果图。
具体实施方式
下面结合附图和实施例对本实用新型进一步说明。
如图1和图2所示，本实用新型包括皮带本体1和扣子，所述的扣子分为母扣3和子扣2；子扣2固定于皮带本体1的一端，母扣3固定于皮带本体1的另一端；子扣2上设有凸起圆环，母扣3上设有圆形凹腔,所述的子扣2上的凸起圆环的外径小于母扣3上圆形凹腔的内径；圆形凹腔内圈设有弹性环4，弹性环4不会脱落，当母扣3和子扣2相对一按，子扣2凸起圆环就被弹性环4夹紧，即母扣3和子扣2就牢牢固定在一起；当需要解开皮带时，用力将子扣2凸起圆环和弹性环4分开即可，这样子扣2就会自动从母扣3凹腔内脱落。
所述的子扣2至少设有两个，增强皮带在腰间的稳定性。
所述的母扣3至少设有五个，且等间距顺序排列，如果现有母扣不足以满足腰围所需，可继续按一定的距离增加母扣。
如图3所示为皮带的使用状态，四合扣隐藏于皮带内侧，母扣的表面部分可作装饰性标志。
Claims (4)
1.一种四合扣皮带，包括皮带本体和扣子，其特征在于所述的扣子分为母扣和子扣；子扣固定于皮带本体的一端，母扣固定于皮带本体的另一端。
2.根据权利要求1所述的四合扣皮带，其特征在于子扣上设有凸起圆环，母扣上设有圆形凹腔,所述的子扣上的凸起圆环的外径小于母扣上圆形凹腔的内径；圆形凹腔内圈设有弹性环。
3.根据权利要求1所述的四合扣皮带，其特征在于所述的子扣至少设有两个。
4.根据权利要求1所述的四合扣皮带，其特征在于所述的母扣至少设有五个，且等间距顺序排列。
