CN215503473U - 一种新型新生儿腕带 - Google Patents

Abstract

本实用新型公开了一种新型新生儿腕带，属于医疗器械技术领域，包括腕带本体和垫贴，所述腕带本体包括信息展示侧和贴合侧，所述信息展示侧依次包括粘贴区、信息录入区和长度调节区，所述垫贴从上至下包括贴合层、双面胶层和离型膜，所述垫贴脱去离型膜后用于贴合于腕带本体的贴合侧，解决了现有技术中新生儿腕带佩戴时松紧度较难掌控，腕带过紧，容易对皮肤造成不同程度伤害，护理人员需定期查看新生儿佩戴腕带的部位，确认是否出现红肿等皮肤损伤的情况，增大护理难度的问题。

Description

一种新型新生儿腕带

技术领域

本实用新型属于医疗器械技术领域，具体涉及一种新型新生儿腕带。

背景技术

新生儿腕带是佩戴于新生儿手腕部或脚腕部，用于方便识别新生儿身份的标志。

现有的新生儿腕带在使用中，常存在以下几个问题：

1、松紧度较难掌控：新生儿肌肉腕部脂肪堆积，且皮肤娇嫩，腕带过紧，会对皮肤造成不同程度伤害，护理人员需定期查看新生儿佩戴腕带的部位，确认是否出现红肿等皮肤损伤的情况；若腕带过松，又容易导致腕带脱落，在新生儿识别环节存在安全隐患。

2、尾端较长：现有的腕带多数是固定长度，用于较小或较瘦弱新生儿时，过长的尾部会摩擦刺激新生儿皮肤，且影响佩戴操作。

3、腕带可反复粘贴：现有腕带无撕毁标识，可反复粘贴，存在新生儿安全隐患。

实用新型内容

本实用新型旨在解决现有技术中新生儿腕带佩戴时松紧度较难掌控，腕带过紧，容易对皮肤造成不同程度伤害。护理人员需定期查看新生儿佩戴腕带的部位，确认是否出现红肿等皮肤损伤的情况，增大护理难度的问题。

为了实现上述发明目的，本实用新型的技术方案如下：

一种新型新生儿腕带，包括腕带本体和垫贴，所述腕带本体包括信息展示侧和贴合侧，所述信息展示侧依次包括粘贴区、信息录入区和长度调节区，所述垫贴从上至下包括贴合层、双面胶层和离型膜，所述垫贴脱去离型膜后用于贴合于腕带本体的贴合侧。

进一步地，所述贴合侧粘贴有3-5个的垫贴，所述垫贴均匀粘贴于贴合侧。

进一步地，所述垫贴的贴合层包括无纺布层和吸水纤维层，所述吸水纤维层贴合双面胶层。

进一步地，所述垫贴的长0.5±0.02cm，宽0.5±0.02cm，厚0.3±0.02cm。

进一步地，所述长度调节区远离粘贴区侧设有多条撕裂线，可沿撕裂线分离腕带本体。

进一步地，所述相邻撕裂线间隔0.5-1.0cm。

进一步地，所述粘贴区还设有可拆的字母帖，所述贴合侧的远离字母帖端覆盖有VOID防撕材质的字模层。

本实用新型的有益效果：

一、本实用新型中，采用垫贴与腕带本体配合使用，可有效解决新生儿腕带佩戴时松紧度较难掌控的问题。使用时，撕下离型膜，即可将带粘性的垫贴粘在腕带本体的贴合面，垫贴轻触及皮肤，即可默认腕带为松紧适宜，容易判断、穿戴，垫贴可保证婴儿皮肤与腕带本体间有一定间歇，避免腕带本体直接贴紧婴儿皮肤，也能避免腕带边缘不与皮肤摩擦，亦可避免过松导致脱落。

二、本实用新型中，所述贴合侧粘贴有3-5个的垫贴，所述垫贴均匀粘贴于贴合侧，保证腕带本体与新生儿皮肤间有一定间隙，减少摩擦；也具有通气的效果。

三、本实用新型中，所述垫贴的贴合层包括无纺布层和吸水纤维层，所述吸水纤维层贴合双面胶层，这样的材料制成的贴合层吸水、吸汗性强，柔韧度高，在新生儿活动、出汗时均能充分保护其娇嫩肌肤。

四、本实用新型中，所述垫贴的长0.5±0.02cm，宽0.5±0.02cm的矩形，可以匹配腕带本体的形状，当然设计时也可以设计成椭圆形，圆形或其他能匹配腕带的结构，垫贴大小不超过腕带的宽度即可。垫贴厚度设计成0.3±0.02cm，可以充分避免腕带边缘不与皮肤摩擦，亦可避免过松导致脱落。

五、本实用新型中，长度调节区远离粘贴区侧设有多条撕裂线，可沿撕裂线分离腕带本体，可灵活用于手腕较细的新生儿或早产儿或常规新生儿，避免过长的腕带本体尾端对新生儿皮肤的反复摩擦，引起皮肤受损的情况。

六、本实用新型中，所述相邻撕裂线间隔0.5-1.0cm，便于调整腕带本体的长度调节区长度。

七、本实用新型中，所述粘贴区还设有可拆的字母帖，所述贴合侧的远离字母帖端覆盖有VOID防撕材质的字模层，可以解决现有技术中的腕带无撕毁标识，可反复粘贴，存在新生儿安全隐患的问题。这样的结构设计，成本较低，容易推广。

附图说明

图1为本实用新型中的腕带本体的信息展示侧的结构示意图。

图2是腕带本体的贴合侧的结构示意图。

图3是垫贴的俯视图。

图4是图3垫贴的A-A剖视局部图。

图5是另一种垫贴的剖视局部图。

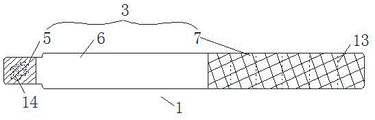

图6是另一种实施方式的腕带本体的信息展示侧的结构示意图。

图7是又一种实施方式的腕带本体的信息展示侧的结构示意图。

图8是另一种实施方式的腕带本体的贴合侧的结构示意图。

图9是多个垫贴中的离型膜为一整体的结构示意图。

其中，1、腕带本体；2、垫贴；3、信息展示侧；4、贴合侧；5、粘贴区；6、信息录入区；7、长度调节区；8、贴合层；9、双面胶层；10、离型膜；11、无纺布层；12、吸水纤维层；13、撕裂线；14、字母帖；15、字模层。

具体实施方式

下面结合实施例对本实用新型作进一步地详细说明，但本实用新型的实施方式不限于此。

实施例1

一种新型新生儿腕带，属于医疗器械技术领域，包括腕带本体1和垫贴2，参考图1-4，所述腕带本体1包括信息展示侧3和贴合侧4，所述信息展示侧3依次包括粘贴区5、信息录入区6和长度调节区7，所述垫贴2从上至下包括贴合层8、双面胶层9和离型膜10，所述垫贴2脱去离型膜10后用于贴合于腕带本体1的贴合侧4。

本实施例为最基本的实施方式，所述信息录入区6用于录入新生儿的基本信息，比如新生儿编号、性别、出生日期、母亲姓名、父亲姓名、体重等。所述垫贴2为独立包装。使用时，腕带从打印机打印好新生儿相关信息后，再将垫贴2的离型膜10撕掉后，垫贴2的双面胶层9粘贴在腕带本体1的贴合侧4，参照图2，图2是将垫贴2贴在贴合侧4后的示意图，将信息录入区6所在侧朝外，贴合侧4贴合婴儿腕部，系上腕带。垫贴2轻触及皮肤，即可默认腕带为松紧适宜，垫贴2能够让腕带与新生儿皮肤保证一定空间，避免了腕带过紧，反复摩擦引起皮肤损伤，也能避免腕带过松，导致腕带脱落。

实施例2

本实施例是在实施例1上的进一步改进，一种新型新生儿腕带，属于医疗器械技术领域，包括腕带本体1和垫贴2，所述腕带本体1包括信息展示侧3和贴合侧4，所述信息展示侧3依次包括粘贴区5、信息录入区6和长度调节区7，所述垫贴2从上至下包括贴合层8、双面胶层9和离型膜10，所述垫贴2脱去离型膜10后用于贴合于腕带本体1的贴合侧4。

进一步地，根据新生儿腕部的粗细，在贴合侧4粘贴有3-5个的垫贴2，所述垫贴2均匀粘贴于贴合侧4，让腕带与新生儿皮肤保证一定空间。

实施例3

本实施例与实施例1-2相比，区别在于，所述垫贴2的贴合层8包括无纺布层11和吸水纤维层12，参照图3、5，所述吸水纤维层12贴合双面胶层9，所述垫贴2独立灭菌包装，更卫生安全。同时，这样的结构设计，必要时，还便于更换垫贴2。

当然，所述垫贴2还可设计成“垫环”等环状结构，也能充分保护其娇嫩肌肤。

实施例4

本实施例与实施例1-3相比，区别在于，所述垫贴2的长0.5±0.02cm，宽0.5±0.02cm，厚0.3±0.02cm。

实施例5

本实施例与实施例1-4相比，区别在于，所述长度调节区7远离粘贴区5侧设有多条撕裂线13，可沿撕裂线13分离腕带本体1。

参考图6，所述长度调节区7远离粘贴区5侧设计有5条撕裂线13，相邻撕裂线13间隔1cm，可将过长的长度调节区7撕下，保留合适的长度。

实施例6

本实施例与实施例1-5相比，区别在于，所述相邻撕裂线13间隔1.0cm。

实施例7

本实施例与实施例1-6相比，区别在于，所述粘贴区5还设有可拆的字母帖14，所述贴合侧4的远离字母帖14端覆盖有VOID防撕材质的字模层15。

参照图示8，所述字母帖14设计成卡通型“N”字母贴，在贴合侧4的远离字母帖14端盖有VOID防撕材质的字模层15，底印色为银灰色，腕带本体1设计成非银灰色，腕带未使用前，此底印色上由透明薄膜保护其完整性，粘贴时，则逐步撕去透明薄膜。

当腕带的粘贴区5与未粘贴面（即贴合侧4的远离字母帖14端）完成粘贴时，即可撕下“N”字母帖14，此时被粘贴面的VOID防撕底印将随着“N”字母帖14脱去，此处则留下腕带本体1的“N”字形印，即视为第一次粘贴，即有效腕带。

如将粘贴处撕下重新粘贴，“N”字母贴14开口处则不是腕带本体1的本来颜色，而是VOID防撕材质打底的底印色-银灰色，则视为腕带无效。这样的结构设计，为腕带设计了防撕毁标识结构，避免现有的新生儿腕带因可反复粘贴的问题，让在新生儿识别的问题上存在安全隐患。

实施例8

本实施例为较优的实施方式，一种新型新生儿腕带，属于医疗器械技术领域，参考图7、8，包括腕带本体1和垫贴2，所述腕带本体1包括信息展示侧3和贴合侧4，所述信息展示侧3依次包括粘贴区5、信息录入区6和长度调节区7，所述垫贴2从上至下包括贴合层8、双面胶层9和离型膜10，所述垫贴2脱去离型膜10后用于贴合于腕带本体1的贴合侧4。

进一步地，所述贴合侧4粘贴有3-5个的垫贴2，所述垫贴2均匀粘贴于贴合侧4。

进一步地，所述垫贴2的贴合层8包括无纺布层11和吸水纤维层12，所述吸水纤维层12贴合双面胶层9。

进一步地，所述垫贴2的长0.5±0.02cm，宽0.5±0.02cm，厚0.3±0.02cm。

进一步地，所述长度调节区7远离粘贴区5侧设有多条撕裂线13，可沿撕裂线13分离腕带本体1。

进一步地，所述相邻撕裂线13间隔1.0cm。

进一步地，所述粘贴区5还设有可拆的字母帖14，所述贴合侧4的远离字母帖14端覆盖有VOID防撕材质的字模层15。

实施例9

本实施例与实施例1-8相比，区别在于，所述相邻撕裂线13间隔0.5cm。

实施例10

本实施例与实施例1-9相比，区别在于，所述多个垫贴2的离型膜10设计成一个整体的离型膜10，参照图示9，使用时，按需求撕下垫贴2，将垫贴2的粘贴面贴合在贴合侧4即可。

Claims (7)

1.一种新型新生儿腕带，包括腕带本体（1）和垫贴（2），其特征在于：所述腕带本体（1）包括信息展示侧（3）和贴合侧（4），所述信息展示侧（3）依次包括粘贴区（5）、信息录入区（6）和长度调节区（7），所述垫贴（2）从上至下包括贴合层（8）、双面胶层（9）和离型膜（10），所述垫贴（2）脱去离型膜（10）后用于贴合于腕带本体（1）的贴合侧（4）。

2.根据权利要求1所述的一种新型新生儿腕带，其特征在于：所述贴合侧（4）粘贴有3-5个的垫贴（2），所述垫贴（2）均匀粘贴于贴合侧（4）。

3.根据权利要求2所述的一种新型新生儿腕带，其特征在于：所述垫贴（2）的贴合层（8）包括无纺布层（11）和吸水纤维层（12），所述吸水纤维层（12）贴合双面胶层（9）。

4.根据权利要求3所述的一种新型新生儿腕带，其特征在于：所述垫贴（2）的长0.5±0.02cm，宽0.5±0.02cm，厚0.3±0.02cm。

5.根据权利要求1-4任一项所述的一种新型新生儿腕带，其特征在于：所述长度调节区（7）远离粘贴区（5）侧设有多条撕裂线（13），可沿撕裂线（13）分离腕带本体（1）。

6.根据权利要求5所述的一种新型新生儿腕带，其特征在于：所述相邻撕裂线（13）间隔0.5-1.0cm。

7.根据权利要求6所述的一种新型新生儿腕带，其特征在于：所述粘贴区（5）还设有可拆的字母帖（14），所述贴合侧（4）的远离字母帖（14）端覆盖有VOID防撕材质的字模层（15）。
