DE102007013242A1 - Hochkratzfeste Beschichtung mit guter Witterungs- und Rissbeständigkeit - Google Patents

Hochkratzfeste Beschichtung mit guter Witterungs- und Rissbeständigkeit Download PDF

Info

Publication number
DE102007013242A1
DE102007013242A1 DE200710013242 DE102007013242A DE102007013242A1 DE 102007013242 A1 DE102007013242 A1 DE 102007013242A1 DE 200710013242 DE200710013242 DE 200710013242 DE 102007013242 A DE102007013242 A DE 102007013242A DE 102007013242 A1 DE102007013242 A1 DE 102007013242A1
Authority
DE
Germany
Prior art keywords
coating
groups
component
zone
alkyl
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Withdrawn
Application number
DE200710013242
Other languages
English (en)
Inventor
Andreas Dr. Poppe
Michael Dr. Kutschera
Egon Dr. Wegner
Manfred Dr. Essig
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
BASF Coatings GmbH
Original Assignee
BASF Coatings GmbH
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Family has litigation
First worldwide family litigation filed litigation Critical https://patents.darts-ip.com/?family=39271697&utm_source=google_patent&utm_medium=platform_link&utm_campaign=public_patent_search&patent=DE102007013242(A1) "Global patent litigation dataset” by Darts-ip is licensed under a Creative Commons Attribution 4.0 International License.
Application filed by BASF Coatings GmbH filed Critical BASF Coatings GmbH
Priority to DE200710013242 priority Critical patent/DE102007013242A1/de
Priority to AT08707204T priority patent/ATE505518T1/de
Priority to CN200880010519.0A priority patent/CN101646735B/zh
Priority to DE200850003170 priority patent/DE502008003170D1/de
Priority to CA 2679644 priority patent/CA2679644A1/en
Priority to EP20080707204 priority patent/EP2137269B1/de
Priority to US12/531,347 priority patent/US9169405B2/en
Priority to JP2009553022A priority patent/JP5656409B2/ja
Priority to PCT/EP2008/000487 priority patent/WO2008110230A1/de
Priority to MX2009009620A priority patent/MX2009009620A/es
Publication of DE102007013242A1 publication Critical patent/DE102007013242A1/de
Priority to US14/536,171 priority patent/US20150056458A1/en
Withdrawn legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D7/00—Features of coating compositions, not provided for in group C09D5/00; Processes for incorporating ingredients in coating compositions
    • C09D7/40—Additives
    • C09D7/48—Stabilisers against degradation by oxygen, light or heat
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B05—SPRAYING OR ATOMISING IN GENERAL; APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D—PROCESSES FOR APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D7/00—Processes, other than flocking, specially adapted for applying liquids or other fluent materials to particular surfaces or for applying particular liquids or other fluent materials
    • B05D7/50—Multilayers
    • B05D7/52—Two layers
    • B05D7/53—Base coat plus clear coat type
    • B05D7/532—Base coat plus clear coat type the two layers being cured or baked together, i.e. wet on wet
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B05—SPRAYING OR ATOMISING IN GENERAL; APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D—PROCESSES FOR APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D7/00—Processes, other than flocking, specially adapted for applying liquids or other fluent materials to particular surfaces or for applying particular liquids or other fluent materials
    • B05D7/50—Multilayers
    • B05D7/56—Three layers or more
    • B05D7/57—Three layers or more the last layer being a clear coat
    • B05D7/577—Three layers or more the last layer being a clear coat some layers being coated "wet-on-wet", the others not
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J3/00—Processes of treating or compounding macromolecular substances
    • C08J3/24—Crosslinking, e.g. vulcanising, of macromolecules
    • C08J3/245—Differential crosslinking of one polymer with one crosslinking type, e.g. surface crosslinking
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D133/00—Coating compositions based on homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides, or nitriles thereof; Coating compositions based on derivatives of such polymers
    • C09D133/04—Homopolymers or copolymers of esters
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D133/00—Coating compositions based on homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides, or nitriles thereof; Coating compositions based on derivatives of such polymers
    • C09D133/04—Homopolymers or copolymers of esters
    • C09D133/06—Homopolymers or copolymers of esters of esters containing only carbon, hydrogen and oxygen, the oxygen atom being present only as part of the carboxyl radical
    • C09D133/08—Homopolymers or copolymers of acrylic acid esters
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D161/00—Coating compositions based on condensation polymers of aldehydes or ketones; Coating compositions based on derivatives of such polymers
    • C09D161/20—Condensation polymers of aldehydes or ketones with only compounds containing hydrogen attached to nitrogen
    • C09D161/26—Condensation polymers of aldehydes or ketones with only compounds containing hydrogen attached to nitrogen of aldehydes with heterocyclic compounds
    • C09D161/28—Condensation polymers of aldehydes or ketones with only compounds containing hydrogen attached to nitrogen of aldehydes with heterocyclic compounds with melamine
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L33/00—Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides or nitriles thereof; Compositions of derivatives of such polymers
    • C08L33/04—Homopolymers or copolymers of esters
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L61/00—Compositions of condensation polymers of aldehydes or ketones; Compositions of derivatives of such polymers
    • C08L61/20—Condensation polymers of aldehydes or ketones with only compounds containing hydrogen attached to nitrogen
    • C08L61/26—Condensation polymers of aldehydes or ketones with only compounds containing hydrogen attached to nitrogen of aldehydes with heterocyclic compounds
    • C08L61/28—Condensation polymers of aldehydes or ketones with only compounds containing hydrogen attached to nitrogen of aldehydes with heterocyclic compounds with melamine
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L75/00—Compositions of polyureas or polyurethanes; Compositions of derivatives of such polymers
    • C08L75/04—Polyurethanes
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T428/00—Stock material or miscellaneous articles
    • Y10T428/24—Structurally defined web or sheet [e.g., overall dimension, etc.]
    • Y10T428/24942—Structurally defined web or sheet [e.g., overall dimension, etc.] including components having same physical characteristic in differing degree
    • Y10T428/2495—Thickness [relative or absolute]
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T428/00—Stock material or miscellaneous articles
    • Y10T428/24—Structurally defined web or sheet [e.g., overall dimension, etc.]
    • Y10T428/24942—Structurally defined web or sheet [e.g., overall dimension, etc.] including components having same physical characteristic in differing degree
    • Y10T428/24983—Hardness
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T428/00—Stock material or miscellaneous articles
    • Y10T428/24—Structurally defined web or sheet [e.g., overall dimension, etc.]
    • Y10T428/24942—Structurally defined web or sheet [e.g., overall dimension, etc.] including components having same physical characteristic in differing degree
    • Y10T428/24992—Density or compression of components
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T428/00—Stock material or miscellaneous articles
    • Y10T428/31504—Composite [nonstructural laminate]
    • Y10T428/31652—Of asbestos
    • Y10T428/31663—As siloxane, silicone or silane

Landscapes

  • Chemical & Material Sciences (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Wood Science & Technology (AREA)
  • Organic Chemistry (AREA)
  • Materials Engineering (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Paints Or Removers (AREA)
  • Application Of Or Painting With Fluid Materials (AREA)
  • Laminated Bodies (AREA)

Abstract

Die vorliegende Erfindung betrifft eine zumindest teilweise vernetzte Beschichtung (K), die aufgebaut ist aus einer oberflächennahen Beschichtungszone (K1) und einer Volumen-Beschichtungszone (K2), wobei die Beschichtung aus einem Beschichtungsmittel erhältlich ist, welches mindestens zwei unterschiedliche, vernetzbare Komponenten (D1) und (D2) enthält, wobei zumindest ein Teil der Komponente (D1) eine oder mehrere oberflächenaktive Struktureinheiten aufweist, dadurch gekennzeichnet, dass (i) die Beschichtung sowohl in der Zone (K1) als auch in der Zone (K2) zumindest teilweise vernetzt ist und (ii) die Vernetzungsdichte der Beschichtung in der Zone (K1) höher ist als die Vernetzungsdichte der Beschichtung in der Zone (K2). Die Erfindung betrifft außerdem Beschichtungen (K), bei denen die Konzentration der Komponente (D1) in der oberflächennahen Beschichtungszone (K1) höher ist als in der Volumen-Beschichtungszone (K2), dadurch gekennzeichnet, dass die Mikroeindringhärte und/oder die Trocken-Kratzbeständigkeit der Beschichtung (K) höher ist als die Mikroeindringhärte und/oder die Trocken-Kratzbeständigkeit einer zumindest teilweise vernetzten Beschichtung (K'), die aus einem Beschichtungsmittel erhältlich ist, welches keine vernetzbare Komponente (D1) enthält. Die Erfindung betrifft außerdem Mehrschichtlackierungen, bei denen die transparente Beschichtung aus der erfindungsgemäßen Beschichtung besteht, sowie Verfahren zur Steuerung der Eigenschaften von ...

Description

  • Gebiet der Erfindung
  • Die vorliegende Erfindung betrifft zumindest teilweise vernetzte Beschichtungen, die hochkratzfest sind und gleichzeitig eine gute Witterungs- und Rissbeständigkeit aufweisen, sowie ein Verfahren zur Steuerung der Eigenschaften von vernetzten Beschichtungen.
  • Stand der Technik
  • Aus der WO05/028550 sind funktionale Polymere bekannt, welche ein erstes, oberflächenaktives Segment und ein zweites, funktionales Segment aufweisen, welches die gewünschten Eigenschaften des funktionalen Polymers erzeugt. Diese funktionalen Polymere werden mit unmodifizierten thermoplastischen Bulk-Polymeren gemischt und die so erhaltenen Mischungen werden zur Herstellung von Formteilen oder ähnlichen Artikeln oder von Beschichtungen eingesetzt, um gezielt die Eigenschaften der Oberflächen der erhaltenen Artikel bzw. Beschichtungen zu steuern. Die oberflächenaktive Modifizierung von einzelnen, filmbildenden Bestandteilen eines Beschichtungsmittels, welches erst nach Applikation zu einer Beschichtung mit gezielten Oberflächeneigenschaften vernetzt wird, ist in der WO05/028550 aber nicht beschrieben.
  • Außerdem werden die in der WO05/028550 beschriebenen funktionalen Polymeren für biologische bzw. medizinische Anwendungen, beispielsweise für Kosmetika, für die biozide Ausrüstung von Handschuhen, Kleidung, medizinischen Geräten u. ä. oder für die biozide Ausrüstung von Luftfiltern u. ä. sowie für die Herstellung von diagnostischen Chips durch eine bioaktive Oberflächenausrüstung der Chips, eingesetzt.
  • Zwar werden u. a. auch alkoxysilanfunktionelle, oberflächenaktive Formteile und Beschichtungen beschrieben, bei denen die Bulk-Polymeren teilweise mit polymeren Additiven behandelt werden, die Alkoxysilangruppen aufweisen. Die Härtung der Alkoxysilangruppen erfolgt dabei durch eine mehrstündige Feuchtigkeitsbehandlung oder durch Behandeln mit wässrigen Säuren. Diese im Bereich der Kunststoffteile übliche Behandlung ist jedoch im Bereich der Automobillackierung mit einem erheblichen Zusatzaufwand verbunden und daher nicht erwünscht. Außerdem sind im Bereich der Automobillackierung üblicherweise eingesetzte Klarlacke im Allgemeinen unverträglich mit den erforderlichen wässrigen Säuren, so dass eine Übertragung der in der WO05/028550 beschriebenen funktionalen Beschichtungen auf den Bereich der Automobillackierung nicht möglich ist.
  • Ferner sind in der noch nicht veröffentlichen amerikanischen Patentanmeldung mit der Serial Number 11/227,867 vom 15. September 2005 Beschichtungsmittel beschrieben, die Umsetzungsprodukte (I) eines Dimerfettsäurediols mit einem Isocyanatoalkyltrialkoxysilan enthalten.
  • Die unter Verwendung dieser Beschichtungsmittel erhaltenen Beschichtungen zeichnen sich insbesondere durch einen sehr hohen Glanz aus. Mit zunehmendem Anteil der Beschichtungsmittel an den Umsetzungsprodukten (I) aus einem Dimerfettsäurediol mit einem Isocyanatoalkyltrialkoxysilan nimmt die Härte und die Beständigkeit gegenüber Lösemittel, gemessen in Doppelhüben Methylethylketon, ab. Im Bereich der Automobillackierung werden jedoch zunehmend Beschichtungen mit einer verbesserten Härte und Beständigkeit und somit einer verbesserten Kratzfestigkeit gefordert.
  • Außerdem sind aus der EP-B-1 295 914 Beschichtungsmittel mit einem verbesserten Öl- und Wasser-abstoßenden Effekt bekannt, die ein Alkoxysilylgruppen enthaltendes Acrylharz, ein Acrylharz, enthaltend Alkoxysilylgruppen und Dimethylpolysiloxan-Nebenketten, ein Hydroxyl- und Epoxy-gruppen enthaltendes Acrylharz sowie ein Polyesterharz mit hoher Säurezahl enthalten. Aufgrund der relativ breiten Molekulargewichtsverteilung der Poly(meth)acrylate mit Alkoxysilangruppen sind aber im Allgemeinen in den Klarlacken nur Festkörpergehalte von weniger als 50 Gew.-% realisierbar. Bei höheren Anteilen sind die Lacke aufgrund ihrer hohen Viskosität nur noch schwer verarbeitbar. Weiterhin können sich bei der Aushärtung in Konkurrenz zu den erwünschten Si-O-Si-Netzpunkten durch Umesterung der -Si(O-Alkyl)3-Gruppen mit Estereinheiten der benachbarten Alkyl(meth)acrylat-Comonomereinheiten unerwünschte Si-O-C-Netzpunkte bilden, welche hydrolyselabil sind und zu einer reduzierten Chemikalienbeständigkeit der resultierenden Beschichtung führen. Da die hochbeanspruchbaren OEM-Klarlacke eine möglichst hohe Witterungsbeständigkeit aufweisen sollen, ist es von Belang, dass die Poly(meth)-acrylat-Netzwerke im Vergleich zu Polyurethannetzwerken eine reduzierte Witterungsbeständigkeit aufweisen.
  • Ein unterschiedlicher Vernetzungsgrad der Beschichtung in der oberflächennahen Schicht und im Bulk ist dort jedoch ebenso wenig beschrieben wie die Steuerung der Eigenschaften der Beschichtung mittels dieser Unterschiede im Vernetzungsgrad.
  • Die EP-B-1 204 701 beschreibt Beschichtungsmittel, die neben Nanoteilchen eine oberflächenaktive Substanz enthalten, wodurch es in der Beschichtung zu einer Anreicherung der Nanoteilchen an der Oberfläche kommt, was zu einer verbesserten Kratzfestigkeit der Beschichtungen führt. Derartige Strukturen weisen meist nur eine geringe Ausdehnung auf, ähnlich wie eine Perlenkette an der Oberfläche.
  • Aufgrund der extrem starken interpartikulären Wechselwirkungen und der meist nicht vollständigen Stabilisierung der Partikel kommt es jedoch häufig zu Agglomeration von Partikeln und somit zu einer negativen Beeinflussung des Verlaufs und des Appearance der resultierenden Beschichtungen. Des weiteren ist eine extrem gute Stabilisierung der Partikel notwendig, um ein breites Verarbeitungsfenster zu gewährleisten und mögliche Ablagerungen in den Ringleitungen zu vermeiden.
  • Ein unterschiedlicher Vernetzungsgrad der Beschichtung in der oberflächennahen Schicht und im Bulk ist auch in dieser Schrift ebenso wenig beschrieben wie die Steuerung der Eigenschaften der Beschichtung mittels dieser Unterschiede im Vernetzungsgrad.
  • Außerdem sind aus der DE 10 2004 050 747 A1 und der noch nicht veröffentlichten deutschen Patentanmeldung DE P 10 2005 045228.0-44 Beschichtungsmittel bekannt, die Addukte mit Alkoxysilanfunktionalität enthalten. Die dort beschriebenen Beschichtungsmittel werden unter Verwendung geeigneter Katalysatoren und gegebenenfalls in Anwesenheit von geringen Mengen Wasser unter Ausbildung von Si-O-Si-Netzwerken ausgehärtet. Die Beschichtungsmittel werden unter anderem als Klarlacke in OEM-Aufbauten eingesetzt. Sie führen zu Beschichtungen mit einer sehr hohen Kratzfestigkeit, sind jedoch häufig hinsichtlich der Witterungsstabilität und bezüglich der Rissbildung weiter zu verbessern. Nachteilig ist außerdem der hohe Preis der in diesen Beschichtungsmitteln in recht hohen Mengen enthaltenen Addukte mit Alkoxysilanfunktionalität.
  • Ferner sind aus der WO01/98393 Beschichtungsmittel mit einer verbesserten Haftung auf Aluminiumsubstraten bekannt, die neben einem hydroxylgruppenhaltigen Bindemittel und einem isocyanatgruppenhaltigen Vernetzer ein Silanoligomer (B) mit mindestens zwei Isocyanatgruppen als wesentlichen Bestandteil enthalten, wobei dieses Oligomer (B) das Umsetzungsprodukt einer isocyanatfunktionellen Verbindung (A) mit einem Kupplungsreagenz (X) ist, welches mindestens eine alkoxysilanfunktionelle Gruppe und mindestens eine gegenüber Isocyanatgruppen reaktive Gruppe enthält.
  • Eine Modifizierung der Silanoligomere (B) mit oberflächenaktiven Komponenten ist in dieser Schrift nicht beschrieben. So kann es bei den in der WO01/98393 beschriebenen Beschichtungen zwar auch zu Zonen mit erhöhtem Vernetzungsgrad kommen, aber aufgrund der fehlenden Oberflächenmodifizierung zumindest einer der filmbildenden Komponen ten sind diese Zonen mit erhöhtem Vernetzungsgrad statistisch über die gesamte Beschichtung verteilt und eine gezielte Steuerung der Eigenschaften der Beschichtung mittels dieser Unterschiede im Vernetzungsgrad ist bei den dort beschriebenen Beschichtungen nicht möglich.
  • Weiterhin ist es aus der US 2006-0217472 A1 bekannt, dass die Kratzfestigkeit von Beschichtungen auf Basis von Polyurethanen verbessert werden kann, wenn man zu Beschichtungsmitteln, die ein hydroxylgruppenhaltiges Bindemittel, einen isocyanatgruppenhaltigen Vernetzer und einen Metallkatalysator für die OH/NCO-Reaktion enthalten, ein Aminosilan, wie z. B. Bis(3-propyltrimethoxysilyl)amin, oder dessen Umsetzungsprodukte mit Isocyanaten zusetzt. Eine Modifizierung der Aminosilane mit oberflächenaktiven Komponenten ist in der US 2006-0217472 A1 jedoch ebenso wenig beschrieben wie ein unterschiedlicher Vernetzungsgrad der Beschichtung in der oberflächennahen Schicht und im Bulk.
  • Schließlich sind aus der WO 01/09260 Beschichtungsmittel bekannt, die Polysiloxane (a) mit mindestens einer reaktiven Gruppe, Verbindungen (b), die mindestens eine, mit den reaktiven Gruppen der Polysiloxane reaktionsfähige Gruppe aufweisen, sowie ggf. Partikel (c) und weitere Bestandteile enthalten. Somit bilden die Polysiloxane bei der Aushärtereaktion mit den Verbindungen (b) nicht ein Si-O-Si-Netzwerk aus.
  • Ein unterschiedlicher Vernetzungsgrad der Beschichtung in der oberflächennahen Schicht und im Bulk ist auch in dieser Schrift ebenso wenig beschrieben wie die Steuerung der Eigenschaften der Beschichtung mittels dieser Unterschiede im Vernetzungsgrad.
  • Aufgabe
  • Der vorliegenden Erfindung lag daher die Aufgabe zugrunde, Beschichtungsmittel zur Verfügung zu stellen, die es erlauben, die Eigenschaften der resultierenden Beschichtungen gezielt einzustellen. Vorteilhafterweise sollten durch diese Beschichtungsmittel Beschichtungen herstellbar sein, die sich an ihrer Oberfläche in mindestens einer Eigenschaft von den Eigenschaften der Beschichtung im darunter angeordneten Volumenelement (Bulk) unterscheiden.
  • Insbesondere sollten Beschichtungsmittel zur Verfügung gestellt werden, die zu Beschichtungen mit einer hohen Mikroeindringhärte und einer hohen Kratzfestigkeit, insbesondere einer hohen sogenannten Trockenkratzfestigkeit, üblicherweise bestimmt im Crockmeter-Test, führen. Gleichzeitig sollten diese Beschichtungsmittel zu einem hochgradig witterungsstabilen Netzwerk führen. Ferner sollten die Beschichtungsmittel die üblicherweise im Bereich der Automobilserienlackierung gestellten Anforderungen erfüllen. Die Beschichtungsmittel sollen daher insbesondere auch einen guten Haze, d. h. keinen Glanzschleier, einen guten Verlauf sowie einen sehr guten optischen Gesamteindruck (Appearance) aufweisen. Schließlich sollten die gewünschten Eigenschaften möglichst kostengünstig erhalten werden.
  • Lösung der Aufgabe
  • Diese Aufgabe wird überraschenderweise durch eine zumindest teilweise vernetzte Beschichtung (K) gelöst, die aufgebaut ist aus
    • 1. einer oberflächennahen Beschichtungszone (K1) und
    • 2. einer Volumen-Beschichtungszone (K2), wobei die Beschichtung (K) aus einem Beschichtungsmittel (B) erhältlich ist, welches mindestens zwei unterschiedliche vernetzbare Komponenten (D1) und (D2) enthält, wobei zumindest ein Teil der Komponente (D1) eine oder mehrere oberflächenaktive Struktureinheiten (O) aufweist, dadurch gekennzeichnet, dass (i) die Beschichtung sowohl in der Zone (K1) als auch in der Zone (K2) zumindest teilweise vernetzt ist und (ii) die Vernetzungsdichte der Beschichtung in der oberflächennahen Beschichtungszone (K1) höher ist als die Vernetzungsdichte der Beschichtung in der Volumen-Beschichtungszone (K2).
  • Die Erfindung betrifft außerdem eine zumindest teilweise vernetzte Beschichtung (K), die aufgebaut ist aus
    • 1. einer oberflächennahen Beschichtungszone (K1) und
    • 2. einer Volumen-Beschichtungszone (K2), wobei (I) die Beschichtung (K) aus einem Beschichtungsmittel (B) erhältlich ist, welches mindestens zwei unterschiedliche, vernetzbare Komponenten (D1) und (D2) enthält, wobei zumindest ein Teil der Komponente (D1) eine oder mehrere oberflächenaktive Struktureinheiten (O) aufweist, (II) die Konzentration der Komponente (D1) in der oberflächennahen Beschichtungszone (K1) höher ist als in der Volumen-Beschichtungszone (K2),
    dadurch gekennzeichnet, dass die Mikroeindringhärte und/oder die Trocken-Kratzbeständigkeit der zumindest teilweise vernetzten Beschichtung (K) höher ist als die Mikroeindringhärte und/oder die Trocken-Kratzbeständigkeit einer zumindest teilweise vernetzten Beschichtung (K'), die aus einem Beschichtungsmittel (B') erhältlich ist, welches keine vernetzbare Komponente (D1) enthält.
  • Gegenstand der Erfindung sind weiterhin auch effekt- und/oder farbgebende Mehrschichtlackierungen, bei denen die transparente Beschichtung eine erfindungsgemäße Beschichtung ist sowie Verfahren zur Herstellung dieser Mehrschichtlackierungen.
  • Schließlich betrifft die Erfindung auch Verfahren zur Steuerung der Eigenschaften von zumindest teilweise vernetzten Beschichtungen, bei dem die Beschichtung (K) aufgebaut ist aus einer oberflächennahen Beschichtungszone (K1) und einer Volumen-Beschichtungszone (K2) und die Beschichtung (K) hergestellt wird aus einem Beschichtungsmittel (B), welches mindestens zwei unterschiedliche, vernetzbare Komponenten (D1) und (D2) enthält, wobei zumindest ein Teil der Komponente (D1) eine oder mehrere oberflächenaktive Struktureinheiten (O) aufweist, dadurch gekennzeichnet, dass
    • (i) die Vernetzungsdichte des aus der Komponente (D1) gebildeten Netzwerkes (N1) höher ist als die Vernetzungsdichte des aus der Komponente (D2) gebildeten Netzwerkes (N2) und
    • (ii) über das Verhältnis der Vernetzungsdichte des aus der Komponente (D1) gebildeten Netzwerkes (N1) zu der Vernetzungsdichte des aus der Komponente (D2) gebildeten Netzwerkes (N2) die Eigenschaften der Beschichtung gesteuert werden.
  • Vorteile der Erfindung
  • Es ist überraschend und war nicht vorhersehbar, dass durch die Bereitstellung von Beschichtungsmitteln, die mindestens zwei unterschiedliche vernetzbare Komponenten (D1) und (D2) enthalten und bei denen zumindest ein Teil der Komponente (D1) eine oder mehrere oberflächenaktive Struktureinheiten (O) aufweist, die Eigenschaften der resultierenden Beschichtungen gezielt über die Komponente (D1) sowie über das Verhältnis der Vernetzungsdichte der Beschichtung in der oberflächennahen Zone (K1) zu der Vernetzungsdichte der Beschichtung in der Volumen-Beschichtungszone (K2) gesteuert werden können. Die oberflächennahe Beschichtungszone (K1) wird insbesondere im Wesentlichen durch die zumindest teilweise vernetzte Komponente (D1) und die Volumenbeschichtungs-Zone (K2) im Wesentlichen durch die zumindest teilweise vernetzte Komponente (D2) gebildet. Erfindungsgemäß ist außerdem die Vernetzungsdichte des aus der Komponente (D1) gebildeten Netzwerkes (N1) höher als die Vernetzungsdichte des aus der Komponente (D2) gebildeten Netzwerkes (N2). Dadurch gelingt es, die Kratzfestigkeit, insbesondere eine hohe sogenannte Trocken-Kratzfestigkeit, üblicherweise bestimmt im Crockmeter-Test, und/oder die Härte der Beschichtung zu verbessern und gleichzeitig eine hohe Witterungs- und Rissbeständigkeit zu gewährleisten. Außerdem zeigen die resultierenden Beschichtungen einen sehr guten optischen Gesamteindruck (Appearance) und keinen Haze (Glanzschleier). Schließlich erfüllen die Beschichtungen die üblicherweise an eine Klarlackbeschichtung im Bereich der Automobilserienlackierung gestellten Anforderungen.
  • Ausführliche Beschreibung der Erfindung
  • Zumindest teilweise vernetzte Beschichtung (K)
  • Die zumindest teilweise vernetzte Beschichtung (K) ist aufgebaut aus einer oberflächennahen Beschichtungszone (K1) und einer Volumen-Beschichtungszone (K2), wie dies in 1 dargestellt ist. In dieser 1 stellt (KO) die dem Substrat bzw. der sich unter der Beschichtung (K) befindlichen pigmentierten Schicht (P) abgewandte Oberfläche der Beschichtung (K) dar.
  • Unter der oberflächennahen Beschichtungszone (K1) wird im Folgenden der Teil der zumindest teilweise vernetzten Beschichtung (K) verstanden, der im Allgemeinen parallel zum Substrat bzw. der pigmentierten Schicht (P), auf welches das Beschichtungsmittel (B) appliziert wird, ist und der die der Luft zugewandte Oberfläche (also dem Substrat abgewandte Oberfläche) der Beschichtung bildet.
  • Unter der Volumen-Beschichtungszone (K2) wird im Folgenden der Teil der zumindest teilweise vernetzten Beschichtung (K) verstanden, der sich im Allgemeinen unter der oberflächennahen Beschichtungszone erstreckt und der im Allgemeinen ebenfalls parallel zum Substrat bzw. der pigmentierten Schicht (P) ist.
  • Die Schichtdicke der oberflächennahen Beschichtungszone (K1) liegt üblicherweise zwischen 1 nm und 500 nm, bevorzugt zwischen 10 nm und 200 nm, besonders bevorzugt zwischen 10 nm und 100 nm und ganz besonders bevorzugt zwischen 10 nm und 50 nm und/oder das Verhältnis der Trockenfilmschichtdicke der oberflächennahen Beschichtungszone (K1) zu der Trockenfilmschichtdicke der Volumen-Beschichtungszone (K2) ist kleiner als 0,1, bevorzugt kleiner als 0,01, besonders bevorzugt kleiner als 0,005.
  • Es ist erfindungswesentlich, dass die Beschichtung (K) sowohl in der oberflächennahen Beschichtungszone (K1) als auch in der Volumen-Beschichtungszone (K2) zumindest teilweise vernetzt ist.
  • Im Folgenden bedeutet dabei zumindest teilweise vernetzt, dass die vernetzbaren Komponenten des Beschichtungsmittels (B) zumindest teilweise vernetzt sind. Der Vernetzungsgrad kann dabei je nach Anwendungszweck der Beschichtungen und je nach gewählten vernetzbaren Komponenten variieren. Üblicherweise liegt der Vernetzungsgrad aber zwischen 5 und 100%, bevorzugt zwischen 35 und 100%, besonders bevorzugt zwischen 50 und 100%, wobei ein Vernetzungsgrad von 100% eine vollständige Vernetzung bedeutet. Es kann jedoch auch nur ein Vernetzungsgrad von maximal 85% erwünscht oder erreichbar sein.
  • Der Vernetzungsgrad kann dabei in dem Fachmann bekannter Weise mittels verschiedener Methoden, beispielsweise mittels DMTA Messungen (DMTA = Dynamisch-Mechanische-Thermo-Analyse), bestimmt werden. Die Dynamisch-Mechanische Thermo-Analyse ist eine allgemein bekannte Messmethode zur Bestimmung der viskoelastischen Eigenschaften von Beschichtungen und beispielsweise beschrieben in Murayama, T., Dynamic Mechanical Analysis of Polymeric Material, Esevier, New York, 1978 und Loren W. Hill, Journal of Coatings Technologe, Vol. 64, No. 808, May 1992, Seiten 31 bis 33.
  • Die Durchführung der Messungen kann beispielsweise mit dem Gerät DMTA V der Firma Rheometrics Scientific mit einer Frequenz von 1 Hz und einer Amplitude von 0,2% sowie bei einer Heizrate von 2°C pro Minute und einer Frequenz von 1 Hz erfolgen.
  • Auch der spektroskopische Nachweis des Fehlens von freien funktionellen Gruppen, wie beispielsweise die IR-spektroskopische Untersuchung, dass keine freien Isocyanatgruppen mehr nachweisbar sind, kann bekanntermaßen zum Nachweis einer stattgefundenen Vernetzung herangezogen werden.
  • Die Vernetzungsreaktion kann dabei thermisch und/oder mittels Strahlung und/oder mittels Feuchtigkeit erfolgen, insbesondere erfolgt sie aber thermisch, ggf. zusammen mit Feuchtigkeit.
  • Die Beschichtung (K) ist dabei aus einem Beschichtungsmittel (B) erhältlich, welches mindestens zwei unterschiedliche, vernetzbare Komponenten (D1) und (D2) enthält. Es ist hierbei erfindungswesentlich, dass zumindest ein Teil der Komponente (D1) eine oder mehrere oberflächenaktive Struktureinheiten (O) aufweist.
  • Im Folgenden bedeutet dabei die Bedingung, dass zumindest ein Teil der Komponente (D1) eine oder mehrere oberflächenaktive Struktureinheiten (O) aufweist, dass je nach Anwendungszweck der Beschichtungen und je nach gewählten vernetzbaren Komponenten üblicherweise zwischen 30 und 100%, bevorzugt zwischen 50 und 100%, besonders bevorzugt zwischen 80 und 100%, und ganz besonders bevorzugt zwischen 90 und 100% der Komponente (D1) eine oder mehrere oberflächenaktive Struktureinheiten (O) aufweisen.
  • Durch die oberflächenaktiven Struktureinheiten der vernetzbaren Komponente (D1) kommt es im Allgemeinen zu einer Anreicherung der Komponente (D1) in der oberflächennahen Beschichtungszone (K1), so dass nach Härtung des Beschichtungsmittels (B) im Allgemeinen die oberflä chennahe Beschichtungszone (K1) im Wesentlichen durch die zumindest teilweise vernetzte Komponente (D1) und die Volumen-Beschichtungszone (K2) im Wesentlichen durch die zumindest teilweise vernetzte Komponente (D2) gebildet wird. Im Wesentlichen bedeutet in diesem Zusammenhang, dass mindestens 50 Gew.-%, bevorzugt mindestens 75% Gew.-% und besonders bevorzugt mindestens 90% Gew.-% der jeweiligen Zone (K1) bzw. (K2) aus der jeweiligen vernetzten Komponente (D1) bzw. (D2) gebildet werden.
  • Die zumindest teilweise vernetzte Beschichtung (K) weist aufgrund der Anreicherung der Komponente (D1) in der oberflächennahen Beschichtungszone (K1) im Allgemeinen eine chemische Uneinheitlichkeit in Form eines Gradienten senkrecht zur Oberfläche (KO) auf.
  • Der Gradient in der chemischen Uneinheitlichkeit führt dabei bevorzugt auch zu einem Gradienten in den physikalischen Eigenschaften senkrecht zur Oberfläche, bevorzugt zu einem Gradienten in der Kratzfestigkeit und/oder Steinschlagbeständigkeit und/oder Rissbeständigkeit und/oder Abwaschbarkeit und/oder Reparaturlackhaftung und/oder Benetzung und/oder optischem Farbeindruck und/oder Appearance.
  • Insbesondere weist die zumindest teilweise vernetzte Beschichtung (K) eine chemische Uneinheitlichkeit in Form eines Gradienten von Siliciumatomen des Typs (Si 1) und/oder des Typs (Si 2)
    Figure 00120001
    Figure 00130001
    senkrecht zur Oberfläche (KO) auf, wobei
    RS1 = organischer Rest, bevorzugt linearer und/oder verzweigter Alkylen- oder Cycloalkylenrest mit 1 bis 20 Kohlenstoffatomen, insbesondere Alkylenrest mit 1 bis 4 Kohlenstoffatomen,
    R'' = Alkyl, Cycloalkyl, Aryl, oder Aralkyl, wobei die Kohlenstoffkette durch nicht benachbarte Sauerstoff-, Schwefel- oder NRa-Gruppen unterbrochen sein kann, mit Ra = Alkyl, Cycloalkyl, Aryl oder Aralkyl, bevorzugt R'' = Alkylrest, insbesondere mit 1 bis 6 C-Atomen.
  • Dieser Gradient wird insbesondere durch eine entsprechende Auswahl der Komponente (D1) erzeugt, wobei bevorzugt Komponenten (D1), die zumindest teilweise über Alkoxysilangruppen vernetzen, eingesetzt werden. Ganz besonders bevorzugt wird der Gradient über die Verwendung der im Folgenden beschriebenen Addukte (A) mit Silanfunktionalität erzielt.
  • Der Gradient weist bevorzugt eine Halbwertstiefe < 1 μm, bevorzugt < 0,1 μm und besonders bevorzugt < 0,05 μm auf. Halbwertstiefe bedeutet dabei die Tiefe bzw. die Schichtdicke der zumindest teilweise vernetzten Beschichtung, bei welcher der Unterschied (=Gradient) in der chemischen Struktur bzw. in den physikalischen Eigenschaften zwischen Oberfläche (KO) und Volumenbeschichtungszone (K2) auf die Hälfte abgefallen ist.
  • Dabei ist im Allgemeinen die Vernetzungsdichte in der oberflächennahen Zone (K1) höher als die Vernetzungsdichte in der Volumen-Beschichtungszone (K2).
  • Es wird angenommen, dass hierdurch die zumindest teilweise vernetzte Beschichtung (K) eine höhere Härte, insbesondere Mikroeindringhärte, und eine höhere Kratzbeständigkeit, insbesondere eine höhere Trockenkratzbeständigkeit, aufweist als eine entsprechende Beschichtung (K'), die aus einem Beschichtungsmittel (B') erhalten wurde, das sich von dem Beschichtungsmittel (B) nur dadurch unterscheidet, dass es keine vernetzbare Komponente (D1) enthält. Gleichzeitig werden die oft mit einer verbesserten Kratzfestigkeit verbundenen Probleme einer zunehmenden Sprödigkeit und Rissanfälligkeit der Beschichtungen vermieden.
  • Über das Verhältnis der Vernetzungsdichte des aus der Komponente (D1) gebildeten Netzwerkes (N1) zu der Vernetzungsdichte des aus der Komponente (D2) gebildeten Netzwerkes (N2) können also gezielt die Eigenschaften der vernetzten Beschichtung (K) gesteuert werden.
  • Vernetzbare Komponente (D1)
  • Die Beschichtung (K) ist aus einem Beschichtungsmittel (B) erhältlich, welches mindestens zwei unterschiedliche, vernetzbare Komponenten (D1) und (D2) enthält.
  • Es ist erfindungswesentlich, dass zumindest ein Teil der Komponente (D1) eine oder mehrere oberflächenaktive Struktureinheiten (O) aufweist. Unter oberflächenaktiver Struktureinheit werden hier und im Folgenden Reste verstanden, die dazu führen, dass sich die diesen Rest aufweisenden Komponenten aus dem Beschichtungsmittel (B) heraus an der Grenzfläche Luft/Beschichtung stark anreichern.
  • So können in den erfindungsgemäßen Beschichtungsmitteln (B) solche Komponenten (D1) eingesetzt werden, die von vornherein oberflächenaktive Struktureinheiten (O) aufweisen. Unter oberflächenaktiver Struktureinheit werden dabei Reste verstanden, die dazu führen, dass sich die diesen Rest tragenden Verbindungen aus dem Beschichtungsmittel heraus an der Grenzfläche Luft/Beschichtung stark anreichern.
  • Insbesondere werden erfindungsgemäß Beschichtungsmittel eingesetzt, bei denen die vernetzbare Komponente (D1) dadurch hergestellt worden ist, dass zumindest ein Teil der Komponente (D1) mit einer oder mehreren oberflächenaktiven Verbindungen (OV) modifiziert worden ist, wobei die Verbindungen (OV) die oberflächenaktive Struktureinheit (O) aufweisen. Alternativ oder zusätzlich kann auch zumindest ein Teil einer Vorstufe der Komponente (D1) mit einer oder mehreren oberflächenaktiven Verbindungen (OV) modifiziert worden sein. Auch eine gleichzeitige Umsetzung mit der Verbindung (OV) während des Aufbaus der Komponente (D1) ist möglich (sogenannte „in-situ-Reaktion").
  • Oberflächenaktive Struktureinheit (O)
  • Bevorzugt sind die oberflächenaktiven Struktureinheiten (O) ausgewählt aus der Gruppe der Kohlenwasserstoff-Reste und deren Derivaten, insbesondere der fluorierten Kohlenwasserstoffreste, der Fettsäurereste und der Reste von Fettsäurederivaten sowie aus der Gruppe der ggf. substituierten Siloxan-Reste und besonders bevorzugt der Siloxan-Reste.
  • Bevorzugt weist die oberflächenaktive Verbindung (OV) mindestens eine Hydroxyl-, Epoxy-, Isocyanat-, Carbamat-, Carboxyl-, Anhydrid-, Amin-, und/oder Thiolgruppe und/oder ethylenisch ungesättigte Doppelbindung auf und/oder die vernetzbare Komponente (D1) und/oder eine Vorstufe der vernetzbaren Komponente (D1) weist eine komplementäre funktionelle Gruppe, ausgewählt aus der Gruppe der Hydroxyl-, Epoxy-, Iso cyanat-, Carbamat-, Carboxyl-, Anhydrid-, Amin- und/oder Thiolgruppen und/oder der ethylenisch ungesättigten Doppelbindungen auf.
  • Insbesondere werden Verbindungen (OV) eingesetzt, die eine geringere Oberflächenspannung als die unmodifizierte Komponente (D1) oder als die zur Herstellung der Komponente (D1) eingesetzten Aufbaukomponenten aufweisen. Bevorzugt sollte die Oberflächenspannung der Verbindung (OV) um mindestens 1 mN/m und besonders bevorzugt um mindestens 5 mN/m niedriger sein als die Oberflächenspannung der unmodifizierten Komponente (D1) oder als die Oberflächenspannung der zur Herstellung der Komponente (D1) eingesetzten Aufbaukomponenten.
  • Die Messung der Oberflächenspannung erfolgt dabei bei einer Temperatur von 23°C. Zur Bestimmung der Oberflächenspannung wurde die sogenannte Ringmethode eingesetzt. Dabei misst man mit einem sogenannten Ring-Tensiometer die maximale Kraft, die beim Herausziehen eines Platinringes aus der Phasengrenze der Flüssigkeit am Umfang des Ringes angreift. Dabei wird die Oberfläche der zu untersuchenden Flüssigkeit zur Messung der Oberflächenspannung langsam vergrößert, wobei sich das System immer im Gleichgewichtszustand befindet. Die Kraft, die zur Vergrößerung der Oberfläche notwendig ist, wird gemessen und in die Oberflächenspannung umgerechnet. Eine detailliertere Erläuterung zu der Methode ist u. a. im Buch „Lackeigenschaften messen und steuern" von G. Meichsner, Th. G. Mezger, J. Schröder, herausgegeben von Ulrich Zoll, erschienen im Vincentz Verlag 2003, Seite 96 ff. beschrieben.
  • Bevorzugt wird die Verbindung (OV) so ausgewählt, dass die resultierende, die oberflächenaktive Struktureinheit (O) aufweisende Komponente (D1) in dem Beschichtungsmittel oberflächenaktiv ist. Unter oberflächenaktiver Komponente (D1) werden hier und im Folgenden solche Komponenten (D1) verstanden, die sich aus dem Beschichtungsmittel heraus an der Grenzfläche Luft/Beschichtung stark anreichern.
  • Diese Anreicherung der Komponente (D1) an der Grenzfläche Luft/Beschichtung wird üblicherweise dadurch erreicht, dass eine gewisse Unverträglichkeit der Komponente (D1) mit dem filmbildenden Material (D2) besteht. Allerdings sollte diese Unverträglichkeit wiederum nicht zu hoch sein, um Verlaufsstörungen des Beschichtungsmittels zu vermeiden. Des weiteren sind bei der Verwendung der oberflächenaktiven Komponente (D1) die weiteren physikalischen Limitierungen der resultierenden Lackformulierung sowie die des zu beschichtenden Substrates zu berücksichtigen. Ein besonders wichtiger Aspekt ist neben – einer ausreichenden Verträglichkeit – insbesondere die Benetzung der zu beschichtenden Substrate. Diese kann u. a. durch die Messung der kritischen Oberflächenspannung nach der Zismann-Methode abgeschätzt werden. Eine detailliertere Erläuterung zu diesem Verfahren ist u. a. im Buch „Lackeigenschaften messen und steuern" von G. Meichsner, Th. G. Mezger, J. Schröder, herausgegeben von Ulrich Zoll, erschienen im Vincentz Verlag 2003, beschrieben. In diesem Zusammenhang sind derartige Komponenten (D1) besonders bevorzugt, die es – allein oder im Zusammenwirken mit weiteren grenzflächenaktiven Additiven – ermöglichen, eine Oberflächenspannung der jeweiligen Lackformulierung einzustellen, die unterhalb der kritischen Oberflächenspannung für das jeweilige zu beschichtende Substrat liegt.
  • Besonders bevorzugt sind Komponenten (D1), die es – allein oder im Zusammenwirken mit weiteren grenzflächenaktiven Additiven – ermöglichen, eine Oberflächenspannung der jeweiligen Lackformulierung einzustellen, die mindestens 5 mN/m unterhalb der kritischen Oberflächenspannung für das jeweilige zu beschichtende Substrat liegt.
  • Wie bereits ausgeführt, kommen als Verbindungen (OV) mit niedriger Oberflächenspannung solche Verbindungen in Betracht, die mindestens einen oberflächenaktiven Rest aufweisen. Insbesondere sind die oberflächenaktiven Reste der Verbindung (O) ausgewählt aus der Gruppe der Kohlenwasserstoff-Reste und deren Derivaten, wie beispielsweise der fluorierten Kohlenwasserstoffreste, der Fettsäurereste und deren Derivaten sowie der Siloxan-Reste und deren Derivaten, wie beispielsweise der fluorierten Siloxan-Reste, ausgewählt.
  • Die oberflächenaktiven Kohlenwasserstoff-Reste sind insbesondere lineare oder verzweigte aliphatische Ketten, die bevorzugt mindestens 5 C-Atome und besonders bevorzugt 12 bis 36 C-Atome aufweisen und die gegebenenfalls noch entsprechende Substituenten, wie beispielsweise Fluorreste, tragen können. Hinsichtlich der höheren Homologen sind verzweigte Strukturen oder Strukturen, die Aufgrund von Funktionalisierungen bei Raumtemperatur keine Kristallisation zeigen, bevorzugt.
  • Beispiele für als Verbindung (OV) eingesetzte Verbindungen mit einem Kohlenwasserstoff-Rest sind insbesondere Alkane, Alkene und Alkine sowie deren Derivate, die zusätzlich noch mindestens eine funktionelle Gruppe aufweisen.
  • Neben den monofunktionellen Bausteinen können auch difunktionelle Verbindungen (OV) oder höher funktionelle Verbindungen (OV) eingesetzt werden.
  • Beispiele für Verbindungen mit niedrigerer Oberflächenspannung, die reaktiv zur unmodifizierten Komponente (D1) sind, sind insbesondere aliphatische Alkohole, Fettsäuren und Fettsäurederivate mit jeweils linearen oder verzweigten aliphatischen Ketten mit im Allgemeinen mindestens 5 C-Atomen und bevorzugt mit 12 bis 36 C-Atomen. Besonders bevorzugt sind lineare und/oder verzweigte Fettsäurederivate mit 12–36 C-Atomen.
  • Ganz allgemein sind die gesättigten Verbindungen (OV) bevorzugt. Dies ist begründet in der hohen Witterungsstabilität, die die resultierenden Beschichtungen garantieren müssen.
  • Beispielhaft für derartige Verbindungen können Octanol, Nonanol, Decanol, Undecylalkohol, Dodecylalkohol, und die entsprechend höheren Ho mologe genannt werden. Aufgrund der geringeren Kristallisationsneigung ist z. B. der Einsatz von Isostearinalkohol (z. B erhältlich unter dem Handelsnamen Isofol von der Firma Condea) gegenüber dem Einsatz von n-Stearylalkohol bevorzugt.
  • Beispiele für difunktionelle Ausgangsstoffe sind z. B. Isomere des Dihydroxyoctan, Isomere des Dihydroxynonan, Isomere des Dihydroxydecan, Isomere des Dihydroxyundecan und entsprechend höhere Homologe.
  • Als oberflächenaktive Bausteine geeignet sind auch die Derivate von gesättigten und/oder ungesättigten Fettsäuren, insbesondere von gesättigten und/oder ungesättigten Fettsäuren mit 5 bis 30 Kohlenstoffatomen im Molekül, wie z. B. Reste der Valeriansäure, Capronsäure, der Önanthsäure, Caprylsäure, Perlagonsäure, Caprinsäure, Undecylsäure, Laurinsäure, Myristinsäure, Palmitinsäure, Stearinsäure, Ölsäure, Elaidinsäure, Arachinsäure, Behensäure, Lignocerinsäure, Cerotinsäure, Melissinsäure, Linolsäure, Ricinensäure, Ricinolsäure, Linolensäure, Arachidonsäure, Clupanodonsäure, alpha-Elaeostearinsäure, alpha-Licansäure, alpha-Parinarsäure, Ricinolsäure und Isanolsäure und Mischungen dieser Fettsäuren und/oder die entsprechenden Hydroxysäuren der genannten Fettsäuren bzw. deren Mischungen. So können als oberflächenaktive Verbindung (OV) auch Hydroxyvaleriansäure, Hydroxycapronsäure, Hydroxystearinsäure, Hydroxylaurinsäure, Ricinolsäure oder deren Mischungen eingesetzt werden.
  • Geeignet sind ferner auch die entsprechenden Reste von Dimer- und Trimerfettsäuren sowie deren Mischungen. Beispielhaft seien hier Dimerfettsäurediole genannt. Sie sind im Handel beispielsweise unter der Bezeichnung Pripol® der Firma Unichema erhältlich. Sie sind herstellbar durch Reduktion der entsprechenden Dimerfettsäuren, wie dies beispielsweise beschrieben ist in Karlheinz Hill, "Fats and Oils as Oleochemical Raw Materials," Pure Appl. Chem., Vol. 72, Nr. 7, Seiten 1255–1264 (2000), insbesondere Seite 1261. Beispielsweise geeignet ist das im Handel erhältliche PRIPOL 2033 der Unichema North America, Chicago, III., USA.
  • Auch epoxidierte Fettsäuren können als Reaktionspartner für Anhydrid-funktionelle unmodifizierte Komponenten (D1) eingesetzt werden.
  • Weitere Beispiele für entsprechende Verbindungen (OV) mit einem Kohlenwasserstoffrest als oberflächenaktivem Rest sind aminfunktionelle Verbindungen mit niedriger Oberflächenspannung.
  • Beispielhaft für derartige Verbindungen können Octylamin, Nonylamin, Decylamin, Undecylamin, Dodecylamin, und die entsprechend höheren Homologe genannt werden.
  • Neben den monofunktionellen Bausteinen können auch difunktionelle Verbindungen (OV) oder höher funktionelle Verbindungen (OV) eingesetzt werden. Beispiele für difunktionelle Ausgangsstoffe sind z. B. Isomere des Diamino-octans, Isomere des Diamino-nonans, Isomere des Diamino-decans, Isomere des Diamino-undecans und entsprechende höhere Homologe.
  • Neben den Aminfunktionellen Verbindungen (OV) können auch die entsprechenden Mercaptofunktionellen Derivate eingesetzt werden.
  • Des weiteren können insbesondere auch Isocyanat-funktionelle Fettsäurederivate als Verbindungen (OV) eingesetzt werden. Beispielhaft sei hier das Stearylisocyanat genannt, welches z. B. als Reaktionspartner mit sek. – Aminfunktionellen unmodifizierten Komponenten (D1) eingesetzt werden kann.
  • In Fällen, in denen eine besonders niedrige Oberflächenspannung der modifizierten Komponente (D1) notwendig ist, werden bevorzugt auch organische Substanzen mit fluorierten Seitenketten, insbesondere fluorierte Kohlenwasserstoffe, eingesetzt. Beispielhaft dafür sind die Methacrylate mit fluorierten Seitenketten genannt, die z. B. im Rahmen von Michael-Additionen mit Aminfunktionellen unmodifizierten Komponenten (D1) umgesetzt werden können, oder 3-Fluorobenzylalkohol als OH-funktionelle Komponente. Des Weiteren können aber auch andere fluorierte Substanzen mit niedriger Oberflächenspannung, die reaktiv gegenüber den entsprechenden Silanen sind, eingesetzt werden.
  • Für die Reaktion mit Si-H-Gruppen können auch verschiedene ungesättigte Oligomere und Polymere als Verbindung (OV) eingesetzt werden. Besonders bevorzugt werden 1,2 Polybutadiene sowie verschiedene Copolymere der 1,2 Polybutadiene eingesetzt. Des weiteren können Polyisobutylene mit endständigen Doppelbindungen eingesetzt werden. Darüber hinaus können auch oberflächenaktive gepfropfte Polymere oder gepfropfte Copolymere mit ethylenisch ungesättigten Doppelbindungen in den Seitenketten eingesetzt werden.
  • Des weiteren können als Verbindung (OV) auch Siloxane oder deren Derivate eingesetzt werden.
  • Geeignet sind prinzipiell alle Polysiloxane, die im Mittel mindestens eine funktionelle Gruppe aufweisen, die mit den komplementären funktionellen Gruppen der unmodifizierten Komponente (D1) reaktiv ist. Insbesondere werden Polysiloxane, die mindestens eine Hydroxyl-, Carboxyl-, Amin- und/oder Thiolgruppe, Vinyl-, Isocyanat- und/oder Epoxygruppe, insbesondere Glycidylgruppe, und/oder Anhydridgruppe und/oder Acryloyl- und Methacryloylgruppe, insbesondere mindestens eine Hydroxyl-, Carboxyl-, Amin- und/oder Thiolgruppe aufweisen, eingesetzt.
  • Geeignet sind beispielweise Polysiloxane der Formel (I)
    Figure 00220001
    mit
    R1 bis R6 gleichen oder verschiedenen Resten,
    R1 = Alkyl-, Cycloalkyl-, Aryl- oder Aralkylrest, wobei die Kohlenstoffkette durch nicht benachbarte Sauerstoff-, Schwefel- oder NRa-Gruppen unterbrochen sein kann, mit Fluor substituierte Alkyl-, Cycloalkyl-, Aryl- oder Aralkylreste, wobei Strukturen, die einen Ethylen-Rest zwischen dem Siliciumatom und dem mit Fluor substituierten organischen Rest aufweisen, bevorzugt sind,
    R2 = Hydroxy, Alkyl-, Cycloalkyl-, Aryl- oder Aralkylrest, wobei die Kohlenstoffkette durch nicht benachbarte Sauerstoff-, Schwefel- oder NRa-Gruppen unterbrochen sein kann,
    R3 und R6 = Wasserstoff, Alkyl-, Cycloalkyl-, Aryl- oder Aralkylrest, wobei die Kohlenstoffkette durch nicht benachbarte Sauerstoff-, Schwefel- oder NRa-Gruppen unterbrochen sein kann, mit Fluor substituierte Alkyl-, Cycloalkyl-, Aryl- oder Aralkylreste, wobei Strukturen, die einen Ethylen-Rest zwischen dem Siliciumatom und dem mit Fluor substituierten organischen Rest aufweisen, bevorzugt sind,
    R4 und R5 = Wasserstoff, Hydroxy, Alkyl-, Cycloalkyl-, Aryl- oder Aralkylrest, wobei die Kohlenstoffkette durch nicht benachbarte Sauerstoff-, Schwefel- oder NRa-Gruppen unterbrochen sein kann,
    wobei mindestens einer der Reste R2, R4 und R5 zusätzlich eine funktionelle Gruppe trägt, die reaktiv gegenüber der komplementären funktionellen Gruppe der Komponente (D1) ist, und
    m1 = 1 bis 80, bevorzugt 3 bis 20 und
    m2 = 0 bis 80, bevorzugt 0 bis 10.
  • Bevorzugt ist dabei die funktionelle Gruppe jeweils ausgewählt aus der Hydroxyl-, Carboxyl-, Amin- und/oder Thiolgruppen, der Vinyl-, Isocyanat- und/oder Epoxygruppen, insbesondere der Glycidylgruppen, und der Anhydridgruppen sowie der Acryloyl- und Methacryloylgruppen.
  • Durch die Variation des Molekulargewichtes der jeweiligen Siloxanketten kann die Verträglichkeit der resultierenden Komponente (D1) mit den Beschichtungsmitteln gezielt variiert werden. Um eine gute Verträglichkeit mit den Beschichtungsmitteln zu erhalten, werden besonders bevorzugt Siloxane (OV) mit vergleichsweise niedrigem Molekulargewicht eingesetzt. Diese Siloxane sind beispielsweise auch in der Anmeldung US 20040209088, Abschnitt [0017] bis [0019], beschrieben und werden ausdrücklich ebenfalls als bevorzugte Einsatzstoffe erwähnt.
  • Grundsätzlich kann das Molekulargewicht des als Verbindung (OV) eingesetzten Siloxans je nach der zu erwartenden Verträglichkeit mit den zu modifizierenden Beschichtungsmitteln angepasst werden. Es hat sich jedoch gezeigt, dass in vielen Fällen eher niedrige Molekulargewichte eine gute Verträglichkeit zeigen. Vor diesem Hintergrund werden entsprechend niedrige Molekulargewichte bevorzugt, die sich in den bevorzugten Polymerisationsgraden m1 und m1 widerspiegeln.
  • Hinsichtlich der nicht funktionellen Substituenten an den jeweiligen Siliciumatomen innerhalb der Siloxankette können ebenfalls Variationen, je nach der zu erwartenden Verträglichkeit der Komponenten mit den zu modifizierenden Beschichtungsmitteln durchgeführt werden. Um gezielt die Oberflächenspannung zu erniedrigen und somit die erfindungsgemäßen Komponenten (D1) zu erhalten, werden bevorzugt als nicht-funktionelle Reste Methyl-, Ethyl- und Phenylreste sowie Alkylreste, die zum Teil mit Fluor substituiert sind, eingesetzt. Besonders bevorzugt wird der Methylrest als nicht-funktioneller Rest eingesetzt.
  • Um die Siloxane gezielt verträglicher zu machen, können als Seitenketten auch Oligomere oder Polymere des Ethylenoxids oder Propylenoxids eingeführt werden.

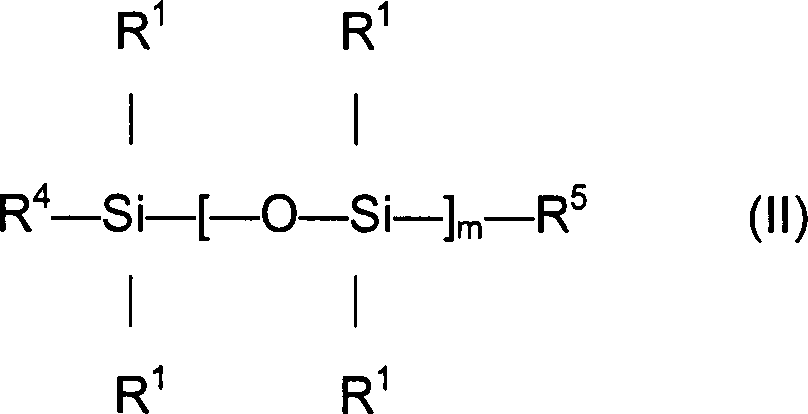

  • Bevorzugt werden Polysiloxane der Formel (II) eingesetzt:
    Figure 00240001
    wobei
    R1, R4 und R5 die vorstehend genannte Bedeutung haben und m = 1 bis 80, bevorzugt 3 bis 20 und besonders bevorzugt 5 bis 12.
  • Als oberflächenaktive Verbindung geeignete Siloxane sind beispielsweise auch die in der Patentanmeldung US 20040209088, in den Absätzen [0012] bis [0018] genannten Verbindungen.
  • Insbesondere werden carbinolfunktionelle Siloxane der oben genannten Formel (II) eingesetzt.
  • Beispiele für als Verbindung (OV) geeignete Siloxane mit Hydroxylgruppen sind carbinol-terminierte Dimethylsiloxan-caprolacton-Blockcopolymere (kommerziell erhältlich von ABCR GMBH & CO. KG, Karlsruhe unter der Artikel-Nummer AB127698), carbinolfunktionelles Methylsiloxan-dimethylsiloxan-copolymer (kommerziell erhältlich von ABCR GMBH & CO. KG, Karlsruhe unter der Artikel-Nummer AB127701 und AB127700), carbinol-terminiertes Polydimethylsiloxan (kommerziell erhältlich von ABCR GMBH & CO. KG, Karlsruhe unter der Artikel-Nummer AB153380), monocarbinol-terminiertes Polydi methylsiloxane(kommerziell erhältlich von ABCR GMBH & CO. KG, Karlsruhe unter der Artikel-Nummer A6127710 und AB109345 und AB146681 und AB146683 und AB146682), und insbesondere die carbinolfunktionellen Siloxane.
  • Ganz besonders bevorzugt sind funktionelle Siloxane mit symmetrischer Struktur der nachfolgenden Formel (III):
    Figure 00250001
    wobei
    R1 und R4 die vorstehend genannte Bedeutung haben und Methyl-, Ethyl- und Phenylreste sowie Alkylreste, die zum Teil mit Fluor bzw. der funktionellen Gruppe substituiert sind, bevorzugt sind. Besonders bevorzugt wird der Methylrest als nicht-funktioneller Rest eingesetzt und/oder die funktionelle Gruppe ist bevorzugt eine Hydroxylgruppe.
  • m = 1 bis 80, bevorzugt 3 bis 20 und besonders bevorzugt 5 bis 12.
  • Ganz besonders bevorzugt werden Siloxane der Formel (III) eingesetzt, bei denen R4 eine Hydroxylgruppe enthält. Bevorzugt wird das carbinol-funktionelle Polysiloxan Baysilone® OF 502 der GE Bayer Silicones eingesetzt. Das Material ist in verschiedenen Molekulargewichten erhältlich, z. B. Baysilone® OF 502 6% und Baysilone® OF 502 3%. In diesem Zusammenhang wird das Material Baysilone® OF 502 6%, welches ein niedrigeres Molekulargewicht aufweist, bevorzugt.
  • Des weiteren kommen Siloxane mit primären oder sekundären Amin-Funktionen gemäß der Formeln (II) oder (III) besonders bevorzugt zum Einsatz, wie beispielsweise Aminopropylmethylsiloxane-dimethylsiloxane-Copolymer (kommerziell erhältlich von ABCR GMBH & CO. KG, Karlsruhe unter der Artikel-Nummer AB109374 und AB109373 und AB109375).
  • Addukte (A) mit Silanfunktionalität
  • Bevorzugt enthält die Komponente (D1) als vernetzbare Gruppen hydrolysierbare Silangruppen, insbesondere Alkoxysilangruppen, da diese bei der Vernetzung der Komponente (D1) ein dichtes, hochkratzfestes Si-O-Si-Netzwerk bilden, welches die hervorragenden Eigenschaften der resultierenden Beschichtungen gewährleistet. Diese Komponenten (D1) führen auch zu dem bereits erwähnten Gradienten an Siliciumatomen vom Typ (Si 1) und/oder (Si 2) der zumindest teilweise vernetzten Beschichtung (K) senkrecht zur Oberfläche (KO).
  • Erfindungsgemäß besonders bevorzugt werden als Komponente (D1) Addukte (A) mit Silanfunktionalität eingesetzt, die herstellbar sind durch eine Additionsreaktion von
    • (a) mindestens einem Silan (S1), das mindestens eine funktionelle Gruppe aufweist, die mit den komplementären funktionellen Gruppen der Verbindung (OV) reaktiv ist, und
    • (b) mindestens einer Verbindung (OV), die mindestens eine komplementäre funktionelle Gruppe und mindestens einen oberflächenaktiven Rest aufweist.
  • Unter Additionsreaktion werden nukleophile, elektrophile, pericyclische oder metallkatalysierte Additionsreaktionen verstanden, wie sie u. a. auch mechanistisch in den Lehrbüchern der organischen Chemie, beispielweise Organikum, „Reaktionsmechanismen in der Organischen Chemie", Peter Sykes, VCH-Verlag, im Detail beschrieben sind.
  • Die Additionsreaktionen zur Herstellung der Addukte (A) mit Silanfunktionalität werden dabei insbesondere zur Umsetzung des Silans (Si) mit der Verbindung (OV) eingesetzt. Es ist aber zusätzlich auch möglich, zunächst die Silane (S1) durch eine entsprechende Additionsreaktion aufzubauen und erst dann die Umsetzung mit der Verbindung (OV) durchzuführen. Bevorzugt ist es, die Silane (S1) in situ durch eine entsprechende Addition aufzubauen, während gleichzeitig die Umsetzung mit der Verbindung (OV) durchgeführt wird.
  • Die funktionellen Gruppen der Silane (S1) und/oder die funktionellen Gruppen der Verbindung (OV) sind bevorzugt ausgewählt aus der Gruppe der Hydroxyl-, Epoxy-, Isocyanat-, Carbamat-, Carboxyl-, Anhydrid-, Amin-, Thiolgruppen und/oder der ethylenisch ungesättigten Doppelbindungen.
  • Außerdem ist es bevorzugt, dass die funktionellen Gruppen der Silane und der Verbindung (OV) nicht beide gleichzeitig ethylenisch ungesättigte Doppelbindungen sind, sondern nur eine der beiden Gruppen ist eine ethylenisch ungesättigte Doppelbindung.
  • Außerdem werden in den erfindungsgemäßen Beschichtungsmitteln bevorzugt Addukte (A) eingesetzt, die im Mittel weniger als 50 mol-% von den Silangruppen, insbesondere von den Alkoxysilangruppen, verschiedene, freie reaktive Gruppen aufweisen.
  • Beispiele für geeignete Additionsreaktionen zur Herstellung der Addukte (A) mit Silanfunktionalität sind daher insbesondere
    • (I) Reaktionen von Isocyanatgruppen mit Hydroxylgruppen, von Isocyanatgruppen mit Aminogruppen und von Isocyanatgruppen mit Thiolgruppen,
    • (II) Reaktionen von Epoxygruppen mit Carboxylgruppen und von Epoxygruppen mit Anhydridgruppen,
    • (III) Reaktionen von Verbindungen mit aktiven Wasserstoffatomen an ethylenisch ungesättigte Doppelbindungen (sogenannte Michael Additionen), insbesondere Additionen von Aminogruppen an ethylenisch ungesättigte Doppelbindungen und
    • (IV) Metallkatalysierte Addionsreaktionen.
  • Als Beispiele für Reaktionen der Gruppe (I) seien folgende Umsetzungen genannt:
    • • Additionen von Isocyanat-funktionellen Verbindungen an Aminosilane,
    • • Additionen von Isocyanat-funktionellen Verbindungen an Thiol-funktionelle Silane.
    • • Additionen von Isocyanatosilanen an Hydroxy-funktionelle Verbindungen,
    • • Additionen von Isocyanatosilanen an Amin-funktionelle Verbindungen und
    • • Additionen von Isocyanatosilanen an Thiol-funktionelle Verbindungen.
  • Erfindungsgemäß bevorzugt wird die nukleophile Addition von Amin-funktionellen Silanen oder Thiol-funktionellen Silanen an Isocyanat-funktionelle Oligomere.
  • Hier und im Folgenden wird dabei unter einem Oligomer eine Verbindung verstanden, welche im Allgemeinen im Mittel 2 bis 10 Grundstrukturen oder Monomereinheiten aufweist. Unter einem Polymeren wird dagegen eine Verbindung verstanden, welche im Allgemeinen im Mittel mehr als 10 Grundstrukturen oder Monomereinheiten aufweist.
  • Als Beispiele für Reaktionen der Gruppe (II) seien folgende Umsetzungen genannt:
    • • Additionen von Epoxy-funktionellen Silanen an Carboxy-funktionelle Verbindungen,
    • • Additionen von Epoxy-funktionellen Silanen an Anhydrid-funktionelle Verbindungen und
    • • Additionen von Anhydrid-funktionellen Silanen an Epoxy-funktionelle Verbindungen.
  • Eine ausführliche Beschreibung der Additionsreaktion von Anhydrid-funktionellen Silanen mit Epoxy-funktionellen Verbindungen findet sich in der WO 2006/097387 .
  • Als Beispiele für Reaktionen der Gruppe (III) seien folgende Umsetzungen genannt:
    • • Additionen von Aminosilanen an Alpha, Beta ungesättigte Verbindungen, z. B. Acryloyl- und Methacryloyl-funktionelle Verbindungen, wie Di(meth)acrylate, u. ä.
  • Beispielhaft für die Gruppe (IV) der metallkatalysierten Additionsreaktionen sei hier die Hydrosylilierungsreaktion genannt. Im Rahmen einer solchen Hydrosilylierungsreaktion können beispielsweise Silane mit Si-H-Funktionalität an (Poly)Olefine oder an C=C-Doppelbindungen enthaltende Siloxane, wie z. B. Diphenylsiloxan-dimethylsiloxan-Vinyl-terminiertes Copolymer, welches kommerziell bei der ABCR GmbH & Co. KG unter der Artikelnummer AB 116641 erhältlich ist, umgesetzt werden.
  • Aber auch andere metallkatalysierte Additionsreaktionen, insbesondere Kupplungsreaktionen, können zum Einsatz kommen.
  • Ganz allgemein können als Silane (Si) Verbindungen mit Si-H Gruppen eingesetzt werden. Diese können im Rahmen einer Hydrosilylierungsreaktion mit den Verbindungen (OV) umgesetzt werden.
  • Beispielhaft für derartige Silane (S1) mit Si-H Gruppen seien Trichlorsilan, Methyldichlorsilan und Dimethylchlorsilan genannt.
  • Derartige Verbindungen können mit ungesättigten Verbindungen wie z. B. verschiedenen 1,2 Oligo- oder Polybutadienen oder mit Doppelbindungen enthaltenden Siloxanen, wie z. B. unter Platinkatalyse, zu den entsprechenden Silan-funktionellen Harzen umgesetzt werden. Ggf. können diese Silane (Si) mit Si-H Gruppen im Rahmen einer Umsetzung mit geeigneten Alkoholen, wie z. B. Methanol, zu den entsprechenden Alkoxysilanen umgesetzt werden.
  • Neben den Silanen mit Si-H-Bindung werden besonders bevorzugt organofunktionelle Silane (S1) eingesetzt. Als organofunktionelle Silane können sowohl Silane mit einem, mit zwei oder mit drei oder mehr hydrolysierbaren Resten eingesetzt werden. Hinsichtlich der Verträglichkeit und der Reaktivität der Silane werden jedoch Silane mit mindestens 3 hydrolysierbaren Resten bevorzugt eingesetzt.
  • Ganz allgemein können die erfindungsgemäß bevorzugten organofunktionellen Silane (S1) durch die Strukturformel (IV) RS n-Si-R''xX4-(n+x) (IV)dargestellt werden.
  • Die Gruppen X, welche identisch oder unterschiedlich sein können, stellen dabei hydrolysierbare Gruppen dar.
  • Die Gruppen RS stellen organische Reste mit mindestens einer funktionellen Gruppe dar, insbesondere lineare und/oder verzweigte Alkylen- oder Cycloalkylenreste mit 1 bis 20 Kohlenstoffatomen und mit mindestens einer funktionellen Gruppe, ganz besonders Alkylenreste mit 1 bis 4 Kohlenstoffatomen und mit mindestens einer funktionellen Gruppe, R'' ist Alkyl, Cycloalkyl, Aryl, oder Aralkyl, wobei die Kohlenstoffkette durch nicht benachbarte Sauerstoff-, Schwefel- oder NRa-Gruppen unterbrochen sein kann, mit Ra = Alkyl, Cycloalkyl, Aryl oder Aralkyl, bevorzugt R'' = Alkylrest, insbesondere mit 1 bis 6 C-Atomen.
  • In der Strukturformel ist n = 1 bis 3, bevorzugt 1 bis 2, besonders bevorzugt n = 1, x = 0 bis 2, bevorzugt 0 bis 1, besonders bevorzugt x = 0 und 1 ≤ n + x ≤ 3, bevorzugt 1 ≤ n + x ≤ 2, besonders bevorzugt n + x = 1.
  • Die hydrolysierbaren Gruppen X können ausgewählt werden aus der Gruppe der Halogene, insbesondere Chlor und Brom, aus der Gruppe der Alkoxygruppen, aus der Gruppe der Alkylcarbonylgruppen und aus der Gruppe der Acyloxygruppen. Besonders bevorzugt sind Alkoxygruppen.
  • Die besonders bevorzugt eingesetzten Alkoxysilane können daher durch die Formel (V) RS n-Si-R''x(OR)4-(n+x) (V)dargestellt werden, wobei n = 1 bis 3, bevorzugt n = 1 bis 2 und besonders bevorzugt n = 1 ist, x = 0 bis 2, bevorzugt 0 bis 1, besonders bevorzugt x = 0 und 1 ≤ n + x ≤ 3, bevorzugt 1 ≤ n + x ≤ 2, besonders bevorzugt n + x = 1 ist, und RS und R'' die bei Formel (IV) angegebene Bedeutung haben.
  • Der Rest R kann Wasserstoff, Alkyl oder Cycloalkyl bedeuten, wobei die Kohlenstoffkette durch nicht benachbarte Sauerstoff-, Schwefel- oder NRa-Gruppen unterbrochen sein kann, mit Ra = Alkyl, Cycloalkyl, Aryl oder Aralkyl, bevorzugt R = Alkylrest, insbesondere mit 1 bis 6 C-Atomen.
  • Die jeweiligen bevorzugten Alkoxyreste können gleich oder verschieden sein, entscheidend für den Aufbau der Reste ist jedoch, inwiefern diese die Reaktivität der hydrolysierbaren Silangruppen beeinflussen. Bevorzugt ist R ein Alkylrest, insbesondere mit 1 bis 6 C-Atomen. Besonders bevorzugt sind Reste R, welche die Reaktivität der Silangruppen erhöhen, d. h. gute Abgangsgruppen darstellen. Insofern ist ein Methoxy-Rest gegenüber einem Ethoxy-Rest und dieser wiederum gegenüber einem Propoxyrest bevorzugt. Besonders bevorzugt ist daher R = Ethyl und/oder Methyl, insbesondere Methyl. Ganz allgemein können jedoch auch weniger reaktive Silane als (S1) eingesetzt werden. In diesen Fällen muss eine ausreichende Vernetzungsdichte entweder durch einen entsprechend effizienteren Katalysator erreicht werden, oder es muss eine entsprechend höhere Menge an Katalysator zugesetzt werden.
  • Auch nicht funktionelle Substituenten am organofunktionellen Silan (S1), insbesondere Subsituenten am Rest RS, können dessen Reaktivität beeinflussen. Beispielhaft sei dies erläutert am Beispiel von voluminösen, sperrigen Substituenten an der Aminfunktion, welche die Reaktivität von Aminfunktionellen Silanen reduzieren können. Vor diesem Hintergrund ist N-(n-butyl)-3-aminopropyltrimethoxysilan bevorzugt vor N-Cyclohexyl-3-aminopropyltrimethoxysilan.
  • Ganz allgemein sind die Reste RS, die die Reaktivität der Silane erhöhen, bevorzugt gegenüber Resten, die die Reaktivität der Silane herabsetzen.
  • Des weiteren kann die Reaktivität von organofunktionellen Silanen auch durch die Länge der Spacer bzw. Reste RS1 zwischen Silan-Funktionalität und organischer funktioneller Gruppe erheblich beeinflusst werden. Beispielhaft dafür seien die „alpha"-Silane genannt, die bei der Firma Wacker erhältlich sind, und bei denen eine Methylengruppe anstelle der bei „gamma"-Silane vorhandenen Propylengruppe zwischen Si-Atom und funktioneller Gruppe ist. Zur Verdeutlichung wird angeführt, dass Methacryloxymethyltrimethoxysilan („alpha”-Silan, z. B. Handelsprodukt GENIOSIL® XL 33 der Firma Wacker) bevorzugt gegenüber Methacryloxypropyltrimethoxysilan („gamma”-Silan, z. B. Handelsprodukt GENIOSIL® GF 31 der Firma Wacker) eingesetzt wird, um die erfindungsgemäßen Addukte (A) zu synthetisieren.
  • Ganz allgemein sind Spacer, die die Reaktivität der Silane erhöhen, bevorzugt gegenüber Spacern, die die Reaktivität der Silane herabsetzen.
  • Um eine möglichst hohe Vernetzungsdichte durch eine Silan-Vernetzung zu erreichen, ist es vorteilhaft, möglichst viele Silan-Gruppen in Relation zum Molekulargewicht des einzusetzenden Adduktes zu realisieren. Wenn dies gewährleistet ist und eine besonders hohe Netzwerkdichte im festen Film resultiert, können besonders gute Eigenschaften unter anderem hinsichtlich der Kratzfestigkeit erreicht werden. Vor diesem Hintergrund sind solche organofunktionellen Silane ganz besonders bevorzugt, die es erlauben, quasi ohne nennenswerten Molekulargewichtsaufbau eine besonders hohe Funktionalität im Harz zu realisieren.
  • Beispielhaft sei dies am Beispiel von zwei Aminfunktionellen Silanen gezeigt: Bis (3-trimethoxysilylpropyl)amin ist bevorzugt vor N-(n-butyl)-3-aminopropyltrimethoxysilan.
  • Die reaktiven Gruppen der Silane (S1) sind bevorzugt ausgewählt aus der Gruppe der Amin-, Epoxy-, Anhydrid-, Isocyanat-, Carbamat- und/oder Thiolgruppen und/oder der ethylenisch ungesättigten Doppelbindungen.
  • Beispielhaft – aber nicht limitierend – werden im folgenden erfindungsgemäß bevorzugte organofunktionelle Silane aufgezählt, die besonders geeignet für die Herstellung der Addukte (A) sind:
  • 1) Amin- und Thiol-funktionelle Silane
  • Zum Einsatz, insbesondere im Rahmen von Michael-Additionen, kommen beispielsweise primäre Aminosilane, wie 3-Aminopropyltriethoxysilan (erhältlich z. B. unter dem Markennamen Geniosil® GF 93 von der Fa. Wacker Chemie), 3-Aminopropyltrimethoxysilan (erhältlich z. B. unter dem Markennamen Geniosil® GF 96 von der Fa. Wacker Chemie), N-(2-Aminoethyl)-3-aminopropyltrimethoxysilan (erhältlich z. B. unter dem Markennamen Geniosil® GF 9 sowie Geniosil® GF 91 von der Fa. Wacker Chemie), N-(2-Aminoethyl)-3-aminopropylmethyldi methoxysilan (erhältlich z. B. unter dem Markennamen Geniosil® GF 95 von der Fa. Wacker Chemie) u. ä.
  • Zum Einsatz, insbesondere im Rahmen von Additionen an Isocyanat-funktionelle Verbindungen, kommen beispielsweise sekundäre Aminosilane und Mercapto-funktionelle Silane, wie beispielsweise Bis-(2-trimethoxysilylethyl)amin, Bis-(2-triethoxysilylethyl)amin, Bis (3-triethoxysilylpropyl)amin (erhältlich unter dem Handelsnamen Dynasylan® 1122 bei der Firma Degussa), Bis(3-trimethoxysilylpropyl)amin (erhältlich unter dem Handelsnamen Dynasylan® 1124 bei der Firma Degussa), Bis-(4-triethoxysilylbutyl)amin, N-(n-butyl)-3-aminopropyltrimethoxysilan (erhältlich unter dem Handelsnamen Dynasylan® 1189 bei der Firma Degussa), N-(n-butyl)-3-aminopropyltriethoxysilan, N-Cyclohexyl-3-aminopropyltrimethoxysilan (erhältlich unter dem Markennamen Geniosil® GF 92 von der Fa. Wacker Chemie), N-Cyclohexyl-3-aminopropyltriethoxysilan, 3-Mercaptopropyltrimethoxysilan (erhältlich von der Fa. Degussa unter dem Handelsnamen Dynasylan® MTMO), 3-Mercaptopropyltriethoxysilan, N-Cyclohexylaminomethylmethyldiethoxysilan (erhältlich von der Fa. Wacker Chemie unter dem Handelsnamen Geniosil® XL 924), N-Cyclohexylaminomethyltriethoxysilan (erhältlich von der Fa. Wacker Chemie unter dem Handelsnamen Geniosil® XL 926), N-Phenylaminomethyltrimethoxysilan (erhältlich von der Fa. Wacker Chemie unter dem Handelsnamen Geniosil® XL 973) u. ä..
  • 2) Epoxy-funktionelle Silane
  • Epoxy-funktionelle Silane können insbesondere zur Addition an Carbonsäure- oder Anhydrid-funktionelle Verbindungen eingesetzt werden. Beispiele für geeignete Epoxy-funktionelle Silane sind 3-Glycidyloxypropyltrimethoxysilan (erhältlich bei der Fa. Degussa unter dem Handelsnamen Dynasylan® GLYMO), 3-Glycidyloxypropyltriethoxysilan (erhältlich bei der Fa. Degussa unter dem Handelsnamen Dynasylan® GLYEO) u. ä..
  • 3) Anhydrid-funktionelle Silane
  • Anhydrid-funktionelle Silane können insbesondere zur Addition an Epoxy-funktionelle Verbindungen eingesetzt werden. Beispielhaft für ein Silan mit Anhydrid-Funktionalität sei 3-(Triethoxysilyl)propylbernsteinsäureanhydrid (erhältlich von der Fa. Wacker Chemie unter dem Handelsnamen Geniosil® GF 20) genannt.
  • 4) Silane mit ethylenisch ungesättigten Doppelbindungen
  • Derartige Silane können im Rahmen von Michael Reaktionen oder auch im Rahmen von metallkatalysierten Reaktionen eingesetzt werden. Beispielhaft werden 3-Methacryloxypropyltrimethoxysilan (erhältlich z. B. bei der Fa. Degussa unter dem Handelsnamen Dynasilan® MEMO, oder bei der Fa. Wacker Chemie unter dem Handelsnamen Geniosil® GF 31), 3-Methacryloxypropyltriethoxysilan, Vinyltrimethoxysilan (erhältlich u. a. bei der Fa. Wacker Chemie unter dem Handelsnamen Geniosil® XL 10), Vinyldimethoxymethylsilan (erhältlich u. a. bei der Fa. Wacker Chemie unter dem Handelsnamen Geniosil® XL 12), Vinyltriethoxysilan (erhältlich u. a. bei der Fa. Wacker Chemie unter dem Handelsnamen Geniosil® GF 56), (Methacryloxymethyl)methyldimethoxysilan (erhältlich u. a. bei der Fa. Wacker Chemie unter dem Handelsnamen Geniosil® XL 32), Methacryloxymethyltrimethoxysilan (erhältlich u. a. bei der Fa. Wacker Chemie unter dem Handelsnamen Geniosil® XL 33), (Methacryloxymethyl)methyldiethoxysilan (erhältlich u. a. bei der Fa. Wacker Chemie unter dem Handelsnamen Geniosil® XL 34), Methacryloxymethyltriethoxysilan (erhältlich u. a. bei der Fa. Wacker Chemie unter dem Handelsnamen Geniosil® XL 36) genannt.
  • 5) Silane mit Isocyanatfunktion oder Carbamatfunktion
  • Silane mit Isocyanatfunktion oder Carbamatfunktion kommen insbesondere zum Einsatz im Rahmen von Reaktionen mit Hydroxyl-funktionellen Verbindungen. Beispiele für Silane mit Isocyanatfunktion sind beispielsweise in der noch nicht veröffentlichten amerikanischen Patentanmeldung mit der Serial Number 11/227,867 beschrieben.
  • Geeignete Isocyanatoalkyltrialkoxysilane sind beispielsweise Isocyanatopropyltrimethoxysilan, Isocyanatopropylmethyldimethoxysilan, Isocyanatopropylmethyldiethoxysilan, Isocyanatopropyltriethoxysilan, Isocyanatopropyltriisopropoxysilan, Isocyanatopropylmethydiisopropoxysilan; Isocyanatoneohexyltrimethoxysilan, Isocyanatoneohexyldimethoxysilan, Isocyanatoneohexyldiethoxysilan, Isocyanatoneohexyltriethoxysilan, Isocyanatoneohexyltriisopropoxysilan, Isocyanatoneohexyldiisopropoxysilan, Isocyanatoisoamyltrimethoxysilan, Isocyanatoisoamylmethyldimethoxysilan, Isocyanatoisoamylmethyldiethoxysilan, Isocyanatoisoamyltriethoxysilan, Isocyanatoisoamyltriisopropoxysilan und Isocyanatoisoamylmethyldiisopropoxysilan. Viele Isocyanatoalkyltri- und -di-alkoxysilane sind im Handel beispielsweise unter der Bezeichnung SILQUEST® der Firma OSi Specialties, Inc., einem Unternehmen der Witco Corporation, erhältlich.
  • Das verwendete Isocyanatopropylalkoxysilan hat bevorzugt einen hohen Reinheitsgrad, insbesondere von mindestens 95%, und ist bevorzugt frei von Additiven, wie Umesterungskatalysatoren, die zu unerwünschten Nebenreaktionen führen können.
  • Zum Einsatz kommen insbesondere (Isocyanatomethyl)methyldimethoxysilan (erhältlich bei der Fa. Wacker-Chemie unter dem Markennamen Geniosil® XL 42), 3-Isocyanatopropyltrimethoxysilan (erhältlich bei der Fa. Wacker-Chemie unter dem Markennamen Geniosi®I XL 40) und N-Dimethoxy(methyl)silylmethyl-O-methylcarbamat (erhältlich bei der Fa. Wacker-Chemie unter dem Markennamen Geniosil® XL 65).
  • Als Silankomponente (Si) für die Umsetzung mit der Verbindung (OV) können auch anstelle oder zusammen mit diesen monomeren Silanen, die mindestens eine funktionelle Gruppe aufweisen, Addukte eingesetzt werden, die mindestens eine funktionelle Gruppe und mindestens eine Alkoxysilangruppe aufweisen. Diese als Komponente (S1) geeigneten Addukte sind herstellbar durch eine Additionsreaktion der Silane mit mindestens einer, insbesondere mehr als einer, funktionellen Gruppe und einer Verbindung (V2), die mindestens eine, bevorzugt mindestens zwei komplementäre funktionelle Gruppen G2 aufweist, die mit funktionellen Gruppen des Silans reaktiv sind. Insbesondere werden solche Addukte als Silankomponente (S1) eingesetzt, um die Alkoxyfunktionalität ohne wesentlichen Molekulargewichtsaufbau zu erhöhen. Bevorzugt weisen daher die Verbindungen (V2) ein zahlenmittleres Molekulargewicht unter 1000, insbesondere unter 500 auf.
  • Bevorzugt ist es, die als Silane (S1) eingesetzten Addukte in situ durch eine entsprechende Addition aufzubauen, während gleichzeitig die Umsetzung mit der oder den Verbindung(en) (OV) durchgeführt wird. Als Additionsreaktion kommen dabei die bereits oben erwähnten Additionsreaktionen in Betracht.
  • Daneben ist es aber auch denkbar, die Verbindung(en) (OV) zunächst mit einer Verbindung (V1) umzusetzen, die mindestens eine, bevorzugt mindestens zwei komplementäre funktionelle Gruppen aufweist, die mit den funktionellen Gruppen der Verbindung (OV) reaktiv sind. Diese Reaktion kann vor der Umsetzung mit dem Silan (S1) erfolgen. Sie wird aber bevorzugt in situ durchgeführt, d. h. während gleichzeitig die Umsetzung mit dem Silan (S1) erfolgt. Bevorzugt weisen die Verbindungen (V1) ein zahlenmittleres Molekulargewicht unter 1000, insbesondere unter 500 auf.
  • Eine Option eines solchen „in situ" Verfahrens umfasst die nicht vollständige Umsetzung eines Isocyanates, insbesondere eines Di- oder Polyisocyanates mit einer oder mehreren Verbindungen (OV), die sekundäre Aminogruppen oder Hydroxylgruppen aufweisen. Die verbleibenden Isocyanatgruppen können dann mit geeigneten organofunktionellen Silanen umgesetzt werden. Bevorzugt werden hierzu Silane mit sekun dären Aminfunktionen eingesetzt, aber auch alle anderen Silane, die reaktiv gegenüber Isocyanaten sind, können eingesetzt werden.
  • In den erfindungsgemäßen Beschichtungsmitteln besonders bevorzugt eingesetzte Komponenten (D1) sind erhältlich durch ein „in situ" Verfahren, welches die nicht vollständige Umsetzung eines Isocyanates, insbesondere Di- oder Polyisocyanates, mit einer der oben genannten oberflächenaktiven Verbindung(en), die sekundäre Amingruppen oder Hydroxylgruppen aufweisen, umfasst. Die verbleibenden Isocyanatgruppen können dann mit geeigneten organofunktionellen Silanen umgesetzt werden. Bevorzugt werden hierzu Silane mit sekundären Aminfunktionen eingesetzt, aber auch allen anderen organofunktionellen Silane, die reaktiv gegenüber Isocyanaten sind, können eingesetzt werden.
  • Ganz besonders bevorzugt werden daher als Komponente (D1) Verbindungen eingesetzt, die mindestens einen reaktiven Rest der Formel (VI) aufweisen: -NR'''-C(O)-N-(L-SiR''x(OR')3-x)n(L'-SiR''y(OR')3-y)m (VI)mit
    R''' = Wasserstoff, Alkyl, Cycloalkyl, Aryl, oder Aralkyl, wobei die Kohlenstoffkette durch nicht benachbarte Sauerstoff-, Schwefel- oder NRa-Gruppen unterbrochen sein kann, mit Ra = Alkyl, Cycloalkyl, Aryl oder Aralkyl und
    R' = Wasserstoff, Alkyl oder Cycloalkyl, wobei die Kohlenstoffkette durch nicht benachbarte Sauerstoff-, Schwefel- oder NRa-Gruppen unterbrochen sein kann, mit Ra = Alkyl, Cycloalkyl, Aryl oder Aralkyl,
    L, L' = linearer und/oder verzweigter Alkylen- oder Cycloalkylenrest mit 1 bis 20 Kohlenstoffatomen, insbesondere Alkylenreste mit 1 bis 4 Kohlenstoffatomen, insbesondere L, L' = RS1 der Formeln (Si 1) bzw. (Si 2),
    R'' = Alkyl, Cycloalkyl, Aryl, oder Aralkyl, wobei die Kohlenstoffkette durch nicht benachbarte Sauerstoff-, Schwefel- oder NRa-Gruppen unterbrochen sein kann,
    n = 0 bis 2, m = 0 bis 2 und m + n = 2
    sowie
    x, y = 0 bis 2.
  • Diese bevorzugten erfindungsgemäßen Komponenten (D1), die mindestens einen reaktiven Rest der Formel (VI) aufweisen, sind vorzugsweise durch Umsetzung von
    • – mindestens einem Di- und/oder Polyisocyanat (PI) mit
    • – mindestens einem Aminosilan der Formel (VII) H-N-(L-SiR''x(OR')3-x)n(L'-SiR''y(OR')3-y)m (VII),wobei die Substituenten R', L, L', R'' und die Indices n, m, x und y die bei der Formel (VI) genannte Bedeutung haben, und
    • – mindestens einer oberflächenaktiven Verbindung (OV)
    hergestellt worden.
  • Besonders bevorzugte Aminosilane (VII) sind Bis(2-ethyltrimethoxysilyl)amin, Bis(3-propyltrimethoxysilyl)amin, Bis(4-butyltrimethoxysilyl)amin, Bis(2-ethyltriethoxysilyl)amin, Bis(3-propyltriethoxysilyl)amin und/oder Bis(4-butyltriethoxysilyl)amin. Ganz besonders bevorzugt ist Bis(3-propyltrimethoxysilyl)amin. Solche Aminosilane sind beispielsweise unter dem Markennamen DYNASILAN® 1124 der Fa. DEGUSSA bzw. Silquest® der Fa. OSI Specialities INC. verfügbar.
  • Als Di- und/oder Polyisocyanate (PI) für die Herstellung dieser Komponente (D1) sind an sich bekannte substituierte oder unsubstituierte aromatische, aliphatische, cycloaliphatische und/oder heterocyclische Di- und/oder Polyisocyanate geeignet. Beispiele für bevorzugte Di- und/oder Polyisocyanate sind: 2,4-Toluoldiisocyanat, 2,6-Toluoldiisocyanat, Diphenylmethan-4,4'-diisocyanat, Diphenylmethan-2,4'-diisocyanat, p-Phenylendiisocyanat, Biphenyldiisocyanate, 3,3'-Dimethyl-4,4'-diphenylendiisocyanat, Tetramethylen-1,4-diisocyanat, Hexamethylen-1,6-diisocyanat, 2,2,4-Trimethylhexane-1,6-diisocyanat, Isophorondiisocyanat, 2-Isocyanatopropylcyclohexylisocyanat, Dicyclohexylmethan-2,4'-diisocyanat, Dicyclohexylmethan-4,4'-diisocyanat, 1,4- oder 1,3-Bis(isocyanatomethyl)cyclohexan, 1,4- oder 1,3- oder 1,2-Diisocyanatocyclohexan, 2,4- oder 2,6-Diisocyanato-1-methylcyclohexan, Diisocyanate, abgeleitet von Dimerfettsäuren, wie sie unter der Handelsbezeichnung DDI 1410 von der Firma Henkel vertrieben werden, Ethylendiisocyanat, 1,12-Dodecandiisocyanat, Cyclobutan-1,3-diisocyanat, Cyclohexan-1,3-diisocyanat, Cyclohexan-1,4-diisocyanat, Methylcyclohexyldiisocyanate, Hexahydrotoluol-2,4-diisocyanat, Hexahydrotoluol-2,6-diisocyanat, Hexahydrophenylen-1,3-diisocyanat, Hexahydrophenylen-1,4-diisocyanat, Perhydrodiphenylmethan-2,4'-diisocyanat, 4,4'-Methylendicyclohexyldiisocyanat (z. B. Desmodur® W der Fa. Bayer AG), Tetramethylxylyldiisocyanate (z. B. TMXDI® der Fa. American Cyanamid) und Mischungen der vorgenannten Polyisocyanate. Weiterhin bevorzugte Polyisocyanate sind die Biuret-Dimere und die Isocyanurat-Trimere der vorgenannten Diisocyanate.
  • Besonders bevorzugte Polyisocyanate (PI) sind Hexamethylen-1,6-diisocyanat, Isophorondiisocyanat und 4,4'-Methylendicyclohexyldiisocyanat, deren Biuret-Dimere und/oder Isocyanurat-Trimere.
  • In einer weiteren Ausführungsform der Erfindung sind die Polyisocyanate (PI) Polyisocyanat-Präpolymerisate mit Urethan-Struktureinheiten, welche durch Umsetzung von Polyolen mit einem stöchiome trischen Überschuss an vorgenannten Polyisocyanaten erhalten werden. Solche Polyisocyanat-Präpolymere sind beispielsweise in US-A-4,598,131 beschrieben.
  • Ganz besonders bevorzugte Komponenten (D1) sind Umsetzungsprodukte von Hexamethylen-1,6-diisocyanat und Isophorondiisocyanat, und/oder deren Isocyanurat-Trimere mit Bis(3-propyltrimethoxysilyl)amin und mindestens einem hydroxylgruppenhaltigen Polysiloxan der oben genannten Formel (III) als oberflächenaktiver Verbindung (OV). Die Umsetzung der Polyisocyanate mit den Aminosilanen erfolgt vorzugsweise in Inertgasatmosphäre bei Temperaturen von maximal 100°C, bevorzugt von maximal 60°C.
  • Bevorzugt sind bei der Umsetzung der Di- und/oder Polyisocyanate mit den Aminosilanen (VII) mindestens 50 mol-%, besonders bevorzugt mindestens 70 mol-%, und maximal 98 mol-%, insbesondere maximal 99 mol-%, der Isocyanatgruppen des Di- und/oder Polyisocyanates (PI) zu Struktureinheiten (VI) umgesetzt. Die restlichen Isocyanatgruppen werden dann mit geeigneten oberflächenaktiven Verbindungen (OV) umgesetzt. Es ist aber auch möglich, zunächst einen Teil des Di- und/oder Polyisocyanates mit geeigneten oberflächenaktiven Verbindungen (OV) umzusetzen und anschließend die Umsetzung mit den Aminosilanen vorzunehmen. Schließlich ist auch eine gleichzeitige Umsetzung aller Verbindungen miteinander möglich („in situ”-Verfahren).
  • Die Mengen der Di- und/oder Polyisocyanate und der Aminosilane (VII) und der oberflächenaktiven Verbindung (OV) werden bevorzugt so gewählt, dass die Komponente (D1) im Mittel weniger als 50 mol-% freie Isocyanatgruppen aufweist.
  • Die oberflächenaktive Verbindung (OV) wird üblicherweise in einer Menge von 0,05 bis 50 Gew.-%, bevorzugt in einer Menge von 0,1 bis 10 Gew.-%, jeweils bezogen auf den Gehalt an eingesetzter Kompo nente (D1) ohne Lösemittel, eingesetzt.
  • Die Komponente (D1) wird üblicherweise in solchen Mengen eingesetzt, die ausreichen, um gezielt die Eigenschaften der zumindest teilweise vernetzten Beschichtung zu steuern. Der Anteil der Komponente (D1) an dem erfindungsgemäßen Beschichtungsmittel beträgt bevorzugt von 0,1 bis 35 Gew.-%, besonders bevorzugt von 0,5 bis 15 Gew.-%, ganz besonders bevorzugt von 1 bis 10 Gew.-%, jeweils bezogen auf den Gehalt an nichtflüchtigen Substanzen im Beschichtungsmittel.
  • Vernetzbare Komponente (D2)
  • Als vernetzbare Komponente (D2) können beispielsweise alle üblicherweise in Beschichtungsmitteln eingesetzten filmbildenden Materialien eingesetzt werden. Durch den Zusatz der speziellen oberflächenaktiven Komponente (D1) werden diese Beschichtungsmittel so modifiziert, dass gezielt die Oberflächeneigenschaften der resultierenden Beschichtung eingestellt werden können, wie dies bereits beschrieben wurde.
  • Als Komponente (D2) können Verbindungen eingesetzt werden, welche mit den vernetzbaren Gruppen der Komponente (D1) und/oder mit sich selbst, gegebenenfalls unter Katalyse, und/oder einem Vernetzungsmittel (VM) Netzwerkpunkte ausbilden können.
  • Bei der Auswahl der vernetzbaren Komponente (D2) ist bevorzugt zu beachten, dass bei der Härtung der Beschichtungsmittel nicht oder in nur sehr geringem Umfang hydrolyselabile Si-N-C- und/oder Si-O-C-Netzpunkte gebildet werden.
  • Als Komponente (D2) können daher beispielsweise ein oder mehrere Doppelbindungen aufweisende Oligo- und/oder Polyurethan(meth)acrylate, Polyester(meth)acrylate, Epoxy(meth)acrylate, (meth)acryl-funktionelle(Meth)Acrylcopolymere, Polyether(meth)acrylate, ungesättigte Polyester, Amino(meth)acrylate, Melamin(meth)acrylate und/ oder Silikon(meth)acrylate, bevorzugt Polyurethan(meth)acrylate und/oder Polyester(meth)acrylate eingesetzt werden, die ggf. zusätzlich zu den Doppelbindungen auch noch Carbamat-, Biuret-, Allophanat-, Amid-, Harnstoff-, Hydroxyl-, Carboxyl- und/oder Epoxidgruppen aufweisen können.
  • Die Urethan(meth)acrylate können in dem Fachmann bekannter Weise aus Di- bzw. Polyisocyanaten, mindestens einer Verbindung, die gegenüber Isocyanatgruppen reaktive Gruppen enthält, und mindestens einer Verbindung, die gegenüber Isocyanatgruppen reaktive Gruppen und mindestens eine ethylenisch ungesättigte Gruppe enthält, durch Mischen der Komponenten in beliebiger Reihenfolge, gegebenenfalls bei erhöhter Temperatur, hergestellt werden.
  • Insbesondere werden die Urethan(meth)acrylate erhalten, indem das Di- oder Polyisocyanat vorgelegt wird und daraufhin mindestens ein Hydroxyalkyl(meth)acrylat oder Hydroxyalkylester anderer ethylenisch ungesättigter Cerbonsäuren zugegeben wird, wodurch zunächst ein Teil der Isocyanatgruppen umgesetzt wird. Nachfolgend wird ein Kettenverlängerungsmittel aus der Gruppe der Diole/Polyole und/oder Diamine/Polyamine und/oder Dithiole/Polythiole und/oder Alkanolamine zugegeben und so die restlichen Isocyanatgruppen mit dem Kettenverlängerungsmittel umgesetzt.
  • Die neben den Urethan(meth)acrylaten geeigneten Polyester(meth)acrylate sind dem Fachmann prinzipiell bekannt. Sie sind durch verschiedene Methoden herstellbar. Beispielsweise kann Acrylsäure und/oder Methacrylsäure direkt als Säurekomponente beim Aufbau der Polyester eingesetzt werden. Daneben besteht die Möglichkeit, Hydroxyalkylester der (Meth)Acrylsäure als Alkoholkomponente direkt beim Aufbau der Polyester einzusetzen. Bevorzugt werden die Polyester(meth)acrylate aber durch Acrylierung von Polyestern hergestellt. Beispielsweise können zunächst hydroxylgruppenhaltige Polyester aufgebaut werden, die dann mit Acryl- oder Methacrylsäure umgesetzt werden. Es können auch zunächst carboxylgruppenhaltige Polyester aufgebaut werden, die dann mit einem Hydroxyalkylester der Acryl- oder Methacrylsäure umgesetzt werden. Nicht umgesetzte (Meth)Acrylsäure kann durch Auswaschen, Destillieren oder bevorzugt durch Umsetzen mit einer äquivalenten Menge einer Mono- oder Diepoxidverbindung unter Verwendung geeigneter Katalysatoren, wie z. B. Triphenylphosphin, aus dem Reaktionsgemisch entfernt werden. Bezüglich weiterer Einzelheiten zur Herstellung der Polyesteracrylate sei insbesondere auf die DE-OS 33 16 593 und die DE-OS 38 36 370 sowie auch auf die EP-A-54 105 , die DE-AS 20 03 579 und die EP-B-2866 verwiesen.
  • Auch die weiterhin geeigneten Polyether(meth)acrylate sind dem Fachmann ebenfalls prinzipiell bekannt. Sie sind durch verschiedene Methoden herstellbar. Beispielsweise können hydroxylgruppenhaltige Polyether, die mit Acrylsäure und/oder Methacrylsäure verestert werden, durch Umsetzung von zwei- und/oder mehrwertigen Alkoholen mit verschiedenen Mengen an Ethylenoxid und/oder Propylenoxid nach gut bekannten Methoden (vgl. z. B. Houben-Weyl, Band XIV, 2, Makromolekulare Stoffe II, (1963)) erhalten werden. Einsetzbar sind auch Polymerisationsprodukte des Tetrahydrofurans oder Butylenoxids.
  • Ferner sind auch Epoxy(meth)acrylate dem Fachmann wohl bekannt und brauchen daher nicht näher erläutert zu werden. Sie werden üblicherweise hergestellt durch durch Anlagerung von Acrylsäure an Epoxidharze, beispielsweise an Epoxidharze auf Basis Bisphenol A oder andere handelsübliche Epoxidharze.
  • Insbesondere besteht die vernetzbare Komponente (D2) aus einem oder mehreren Bindemitteln (BM) und ggf. zusätzlich aus einem oder mehreren Vernetzungsmitteln (VM).
  • Bevorzugt sind die Bindemittel (BM) ausgewählt aus der Gruppe der oligomeren und/oder polymeren Verbindungen, die mittels Strahlung vernetzbare Gruppen, insbesondere ethylenisch ungesättigte Gruppen, wie Acrylat- und/oder Methacrylatgruppen, und/oder thermisch vernetzbare Gruppen, wie Hydroxylgruppen, Carbamatgruppen, Epoxygruppen, Isocyanatgruppen, Carboxyl- und/oder Anhydrid-gruppen, bevorzugt Hydroxylgruppen und/oder Carbamatgruppen und/oder Acrylat- und/oder Methacrylatgruppen, aufweisen und/oder die Vernetzungsmittel (VM) sind ausgewählt aus der Gruppe der Aminoplastharze, unblockierten Di- und/oder Polyisocyanate, blockierten Di- und/oder Polyisocyanate, Polyepoxide, Polycarbonsäuren, Polyanhydride und der Polyole.
  • Eingesetzt werden insbesondere Bindemittel (BM) auf Basis von Polyurethanen und/oder Poly(meth)acrylaten und/oder Polyestern, die thermisch härtbare Gruppen aufweisen, insbesondere Hydroxyl- und/oder Carbamatgruppen.
  • Die Bindemittel weisen üblicherweise gelpermeationschromatographisch gegen Polystyrolstandard bestimmte zahlenmittlere Molekulargewichte von 500 bis 20.000, insbesondere von 500 bis 4000 auf.
  • Bevorzugt beträgt die OH-Zahl der OH-Gruppen enthaltenden Bindemittel zwischen 50 und 500 mgKOH/g, insbesondere zwischen 70 und 250 mgKOH/g, jeweils bestimmt nach der DIN EN ISO 4629, Ausgabe 07.1998.
  • Carbamatgruppen enthaltende Bindemittel weisen üblicherweise ein rechnerisches Carbamatäquivalentgewicht CEW von 250 bis 700 g/Äquivalent, insbesondere von 250 bis 500 g/Äquivalent, auf.
  • Als Bindemittel (BM) werden beispielsweise (Meth)Acrylatcopolymerisate eingesetzt, die erhältlich sind, indem
    • (a1) 10 bis 80 Gew.-%, bevorzugt 20 bis 60 Gew.-%, 3-Hydroxypropylacrylat oder 3-Hydroxypropylmethacrylat oder 2-Hydroxypropylacrylat oder 2-Hydroxypropylmethacrylat oder 2-Hydroxyethylacrylat oder 2-Hydroxyethylmethacrylat oder 4-Hydroxy-n- butylacrylat oder 4-Hydroxy-n-butylmethacrylat oder Mischungen dieser Monomeren,
    • (b1) 0 bis 30 Gew.-%, bevorzugt 0 bis 15 Gew.-% eines von (a1) verschiedenen hydroxylgruppenhaltigen Esters der Acrylsäure oder eines hydroxylgruppenhaltigen Esters der Methacrylsäure oder eines Gemisches aus solchen Monomeren,
    • (c1) 0 bis 90 Gew.-%, bevorzugt 10 bis 70 Gew.-%, eines von (a1) und (b1) verschiedenen aliphatischen oder cycloaliphatischen Esters der (Meth)acrylsäure mit mindestens 4 Kohlenstoffatomen im Alkoholrest oder eines Gemisches aus solchen Monomeren,
    • (d1) 0 bis 3 Gew.-%, bevorzugt 0 bis 2 Gew.-%, einer ethylenisch ungesättigten Carbonsäure oder einer Mischung aus ethylenisch ungesättigten Carbonsäuren und
    • (e1) 0 bis 50 Gew.-%, bevorzugt 0 bis 35 Gew.-%, eines Vinylaromaten und/oder eines von (a1), (b1), (c1) und (d1) verschiedenen ethylenisch ungesättigten Monomeren oder eines Gemisches aus solchen Monomeren
    copolymerisiert werden, wobei die Summe der Gewichtsanteile der Komponenten (a1), (b1), (c1), (d1) und (e1) stets 100 Gew.-% ergibt.
  • Die Vernetzungsmittel (VM) sind insbesondere ausgewählt aus der Gruppe der Aminoplastharze, unblockierten Polyisocyanate, blockierten Polyisocyanate, Polyepoxide, Polycarbonsäuren, Polyanhydride und der Polyole.
  • Es kommen die üblichen und bekannten Aminoplastharze in Betracht, deren Methylol- und/oder Methoxymethylgruppen z. T. mittels Carbamat- oder Allophanatgruppen defunktionalisiert sein können. Vernetzungsmittel dieser Art werden in den Patentschriften US-A-4 710 542 und EP-B-0 245 700 sowie in dem Artikel von B. Singh und Mitarbeiter "Carbamylmethylated Melamines, Novel Crosslinkers for the Coatings Industry" in Advanced Organic Coatings Science and Technology Series, 1991, Band 13, Seiten 193 bis 207, beschrieben.
  • Geeignete Vernetzungsmittel (VM) sind auch Epoxyharze, welche bevorzugt mit sich selbst unter der Katalyse der Komponente (C) reagieren, besonders bevorzugt aliphatische Epoxyharze, welche eine hohe Witterungsstabilität aufweisen. Solche Epoxyharze sind beispielsweise in der Monographie von B. Ellis „Chemistry and Technology of Epoxy Resins" (Blackie Academic & Professional, 1993, Seiten 1 bis 35) beschrieben.
  • Bevorzugt werden als Vernetzungsmittel (VM) Di- und/oder Polyisocyanate eingesetzt. Beispiele für geeignete Di- und/oder Polyisocyanate sind die oben bereits bei der Komponente (D1) beschriebenen Di- und/oder Polyisocyanate. Bevorzugt werden aliphatische und/oder cycloaliphatische Di- und/oder Polyisocyanate eingesetzt.
  • Bei Einsatz der Isocyanate in 1K-Lacken werden die Isocyanate in dem Fachmann bekannter Weise mit einem Blockierungsmittel umgesetzt, wobei sich die Auswahl des Blockierungsmittels insbesondere nach der gewünschten Härtungstemperatur richtet, wie dies dem Fachmann bekannt ist.
  • In der Regel wird die Komponente (D2) in Anteilen von 50 bis 99,8 Gew.-%, bevorzugt von 80 bis 99,4 Gew.-%, besonders bevorzugt von 85 bis 98,5 Gew.-%, bezogen auf die nichtflüchtigen Bestandteile des Beschichtungsmittels, eingesetzt.
  • Die Bindemittel (BM) werden üblicherweise in Anteilen von 1 bis 70 Gew.-%, bevorzugt von 10 bis 50 Gew.-%, besonders bevorzugt von 20 bis zu 45 Gew.-%, bezogen auf die nichtflüchtigen Bestandteile des Beschichtungsmittels, eingesetzt.
  • Die Vernetzungsmittel (VM) werden üblicherweise in Anteilen von 1 bis 70 Gew.-%, bevorzugt von 10 bis 60 Gew.-%, besonders bevorzugt von 25 bis zu 55 Gew.-%, bezogen auf die nichtflüchtigen Bestandteile des Beschichtungsmittels, eingesetzt.
  • Weitere Bestandteile des Beschichtungsmittels (B)
  • Die Beschichtungsmittel (B) enthalten bevorzugt zusätzlich einen oder mehrere Katalysatoren (C) für die Vernetzung der reaktiven Gruppen der Komponente (D1), insbesondere für die Vernetzung der Silangruppen.
  • Grundsätzlich können als Katalysatoren (C) für die Vernetzung der Silangruppen bzw. der Alkoxysilangruppen an sich bekannte Verbindungen eingesetzt werden. Beispiele sind Lewis-Säuren (Elektronenmangelverbindungen), wie beispielsweise Zinnnaphtenat, Zinnbenzoat, Zinnoctoat, Zinnbutyrat, Dibutylzinndilaurat, Dibutylzinndiacetat, Dibutylzinnoxid und Bleioctoat. Diese sind jedoch hinsichtlich ihrer Toxizität bedenklich. Insbesondere, wenn wirksame Mengen für die Silanvernetzung eingesetzt werden sollen, neigen derartige Katalysatoren zur Vergilbung, insbesondere beim „Überbrennen", d. h. der Vernetzung bei höherer Temperatur, z. B. bei 160°C. Eine derartige Überbrennstabilität ist jedoch eine Voraussetzung für den Einsatz von OEM Klarlacken in der Serienproduktion. Andere toxikologisch weniger bedenkliche Katalysatoren sind Metallkomplexe mit Chelatliganden auf der Basis von Aluminium oder auch Zink, wie beispielsweise die in WO-A-2006/042585 , Seite 10, Zeilen 4 bis 21 beschriebenen Katalysatoren. Auch diese Katalysatoren neigen zu starker Vergilbung beim Überbrennen und sollen daher in den erfindungsgemäßen Formulierungen möglichst nicht eingesetzt werden.
  • Hinsichtlich der toxikologischen Eigenschaften und der Vergilbung bei Überbrennprüfungen sind Katalysatoren, die auf Derivaten von Phosphor-haltigen Säuren basieren, erfindungsgemäß bevorzugt.
  • Als Katalysator (C) werden daher insbesondere substituierte Phosphonsäurediester und Diphosphonsäurediester, vorzugsweise aus der Gruppe, bestehend aus acyclischen Phosphonsäurediestern, cyclischen Phosphonsäurediestern, acyclischen Diphosphonsäurediestern und cyclischen Diphosphonsäurediestern, sowie substituierte Phosphorsäuremonoester und Phosphorsäurediester, vorzugsweise aus der Gruppe, bestehend aus acyclischen Phosphorsäurediestern und cyclischen Phosphorsäurediestern, oder die entsprechenden aminblockierten Ester eingesetzt. Geeignete phosphorhaltige Katalysatoren sind beispielsweise in der noch nicht veröffentlichten deutschen Patentanmeldung DE P 10 2005 045 228.0-44 beschrieben.
  • Bevorzugt werden als Katalysator (C) entsprechend substituierte Phosphorsäuremonoester und Phosphorsäurediester, vorzugsweise aus der Gruppe, bestehend aus acyclischen Phosphorsäurediestern und cyclischen Phosphorsäurediestern, eingesetzt.
  • Dabei werden die acyclischen Phosphonsäurediester (C) insbesondere aus der Gruppe, bestehend aus acyclischen Phosphonsäurediestern (C) der allgemeinen Formel (VIII):
    Figure 00490001
    ausgewählt, wobei die Reste R10 und R11 gleich oder voneinander verschieden sind; vorzugsweise sind sie gleich.
  • Die Reste R10 und R11 werden aus der Gruppe, bestehend aus:
    • – substituiertem und unsubstituiertem Alkyl- mit 1 bis 20, vorzugsweise 2 bis 16 und insbesondere 2 bis 10 Kohlenstoffatomen, Cycloalkyl- mit 3 bis 20, vorzugsweise 3 bis 16 und insbesondere 3 bis 10 Kohlenstoffatomen und Aryl- mit 5 bis 20, vorzugsweise 6 bis 14 und insbesondere 6 bis 10 Kohlenstoffatomen,
    • – substituiertem und unsubstituiertem Alkylaryl-, Arylalkyl-, Alkylcycloalkyl-, Cycloalkylalkyl-, Arylcycloalkyl-, Cycloalkylaryl-, Alkylcycloalkylaryl-, Alkylarylcycloalkyl-, Arylcycloalkylalkyl-, Arylalkylcycloalkyl-, Cycloalkylalkylaryl-und Cycloalkylarylalkyl-, wobei die hierin enthalten Alkyl-, Cycloalkyl- und Arylgruppen jeweils die vorstehend aufgeführte Anzahl von Kohlenstoffatomen enthalten und
    • – substituiertem und unsubstituiertem Rest- der vorstehend aufgeführten Art, enthaltend mindestens ein, insbesondere ein, Heteroatom, ausgewählt aus der Gruppe bestehend aus Sauerstoffatom, Schwefelatom, Stickstoffatom, Phosphoratom und Siliziumatom, insbesondere Sauerstoffatom, Schwefelatom und Stickstoffatom
    ausgewählt.
  • Bevorzugt werden die acyclischen Phosphonsäurediester (C) der allgemeinen Formel (VIII) verwendet, insbesondere solche, bei denen die Reste R10 und R11 der allgemeinen Formel (VIII) aus der Gruppe, bestehend aus Phenyl, Methyl und Ethyl, ausgewählt sind. Ein Beispiel für einen gut geeigneten Phosphonsäurediester (C) der allgemeinen Formel (VIII) ist Diphenylphosphonat, das manchmal von der Fachwelt (nicht ganz korrekt) auch als Diphenylphosphit bezeichnet wird.
  • Besonders bevorzugt werden als Katalysator (C) entsprechend substituierte Phosphorsäuremonoester und Phosphorsäurediester, vorzugsweise aus der Gruppe, bestehend aus acyclischen Phosphorsäurediestern und cyclischen Phosphorsäurediestem, eingesetzt.
  • Dabei werden die acyclischen Phosphorsäuremono- und -diester (C) insbesondere aus der Gruppe, bestehend aus acyclischen Phosphorsäuremono- und -diestern (C) der allgemeinen Formel (IX):
    Figure 00510001
    ausgewählt, wobei R10 und R11 die oben angegebene Bedeutung haben und zusätzlich auch Wasserstoff darstellen können (Teilversterung). Beispiele für ganz besonders gut geeignete Phosphorsäureester (C) sind die entsprechenden aminblockierten Phosphorsäureester, und hier insbesondere aminblockierter Phosphorsäureethylhexylester und aminblockierter Phosphorsäurephenylester.
  • Hinsichtlich des Amins, mit welchem die Phosphorsäureester blockiert werden, ist Triethylamin besonders bevorzugt. Bestimmte, mit Amin blockierte Phosphorsäurekatalysatoren sind auch kommerziell erhältlich. Beispielsweise sei der unter der Bezeichnung Nacure 4167 von der Firma King Industries als besonders geeigneter Katalysator auf der Basis eines Amin-blockierten Phosphorsäureteilesters genannt.
  • Der Katalysator (C) wird üblicherweise in Anteilen von 0,1 bis 15 Gew.-%, bevorzugt von 0,5 bis 5 Gew.-%, bezogen auf die nichtflüchtigen Bestandteile des Beschichtungsmittels, eingesetzt.
  • Außerdem enthalten die Beschichtungsmittel üblicherweise noch Lösemittel (L). Insbesondere sind aprotische Lösemittel geeignet, die im Beschichtungsmittel chemisch inert gegenüber den übrigen Komponenten sind und die auch bei der Härtung des Beschichtungsmittels nicht reagieren. Beispiele für solche Lösemittel sind aliphatische und/oder aromatische Kohlenwasserstoffe wie Toluol, Xylol, Solventnaphtha®, Solvesso 100 oder Hydrosol (Fa. ARAL), Ketone, wie Aceton, Methylethylketon oder Methylamylketon, Ester, wie Ethylacetat, Butylacetat, Pentylacetat oder Ethylethoxypropionat, Ether oder Mischungen aus den vorgenannten Lösemitteln. Bevorzugt weisen die aprotischen Lösemittel oder Lösemittelgemische einen Wassergehalt von maximal 1 Gew.-%, besonders bevorzugt maximal 0,5 Gew.-%, bezogen auf das Lösemittel auf.
  • Die erfindungsgemäßen Beschichtungsmittel können außerdem übliche Hilfs- und Zusatzstoffe, wie beispielsweise Katalysatoren für die Vernetzung der Komponenten (D1) und (D2), Entschäumer, Haftvermittler, Additive zur Verbesserung der Untergrundbenetzung, Additive zur Verbesserung der Oberflächenglätte, Mattierungsmittel, Lichtschutzmittel, vorzugsweise UV-Absorber und/oder HALS, Korrosionsinhibitoren, Biozide, Flammschutzmittel oder Polymerisationsinhibitoren, wie sie in dem Buch „Lackadditive" von Johan Bielemann, Wiley-VCH, Weinheim, New York, 1998, im Detail beschrieben werden, in üblichen Mengen, insbesondere in Mengen von bis zu 5 Gew.-%, bezogen auf das Gesamtgewicht des Beschichtungsmittels, enthalten.
  • Besonders bevorzugte Beschichtungsmittel werden erhalten, wenn der Gehalt an anderen, nicht vernetzenden oberflächenaktiven Substanzen, also an oberflächenaktiven Substanzen ausgenommen die Komponente (D1), möglichst niedrig gehalten wird. Insbesondere liegt der Gehalt an diesen anderen, nicht vernetzenden oberflächenaktiven Substanzen unter 0,5 Gew.-% und besonders bevorzugt unter 0,1 Gew.-%, jeweils bezogen auf das Gesamtgewicht des Beschichtungsmittels. Beispiele für solche anderen, nicht vernetzenden oberflächenaktiven Substanzen sind insbesondere übliche Verlaufsadditive u. ä..
  • Effekt- und/oder farbgebende Mehrschichtlackierungen
  • Die erfindungsgemäßen Beschichtungsmittel eignen sich hervorragend als dekorative, schützende und/oder effektgebende, hoch kratzfeste Beschichtungen und Lackierungen, insbesondere als transparente Beschichtung einer effekt- und/oder farbgebenden Mehrschichtlackierung, von Karosserien von Fortbewegungsmitteln oder von Teilen hiervon (insbesondere Kraftfahrzeuge, wie Motorräder, Busse oder PKW, Nutz fahrzeuge, wie landwirtschaftliche Maschinen und LKW, sowie Flugzeugbau und Schiffbau, Karosserie-innen- und -außenbauteilen) im Bereich der Serien- und Reparaturlackierung; von Bauwerken im Innen- und Außenbereich; von Möbeln, Fenstern und Türen; von Kunststoffformteilen, insbesondere CDs und Fenster; von industriellen Kleinteilen, von Coils, Containern und Emballagen; von weißer Ware; von Folien; von optischen, elektrotechnischen und mechanische Bauteilen sowie von Glashohlkörpern und Gegenständen des täglichen Bedarfs.
  • Insbesondere werden die erfindungsgemäßen Beschichtungsmittel und Lackierungen, insbesondere die Klarlackierungen, in dem technologisch und ästhetisch besonders anspruchsvollen Gebiet der Automobilserienlackierung (OEM) eingesetzt. Besonders bevorzugt werden die erfindungsgemäßen Beschichtungsmittel in mehrstufigen Beschichtungsverfahren eingesetzt, insbesondere bei Verfahren, bei dem auf ein gegebenenfalls vorbeschichtetes Substrat mindestens ein pigmentiertes Beschichtungsmittel und danach auf mindestens einen Teil der so erhaltenen pigmentierten Beschichtung ein transparentes Beschichtungsmittel aufgebracht und gehärtet wird, wobei die transparente Besichtung aus den erfindungsgemäßen Beschichtungsmitteln hergestellt wird.
  • Dieses Verfahren wird insbesondere in der Automobilserien- und/oder Nutzfahrzeug- und/oder Reparaturlackierung, zur Beschichtung von Karosserie-innen- oder -Aussenbauteilen oder von Bauteilen für den Schiff- und Flugzeugbau oder von Bauteilen für Haushalts- und Elektrogeräte oder von Kunststoffformteilen oder Folien eingesetzt.
  • Bevorzugt sind so auch Mehrschichtlackierungen aus mindestens einer pigmentierten Beschichtung und einer darauf angeordneten transparenten Beschichtung, wobei die transparente Beschichtung aus dem erfindungsgemäßen Beschichtungsmittel hergestellt worden ist.
  • Die hierbei eingesetzten pigmentierten Beschichtungen können unter Verwendung sowohl wässriger als auch lösemittelhaltiger pigmentierter Beschichtungsmittel hergestellt worden sein, die im Allgemeinen physikalisch oder thermisch und/oder mit aktinischer Strahlung härtbar sind.
  • Die pigmentierten Beschichtungsmittel enthalten üblicherweise
    • (I) ein oder mehrere Lösemittel und/oder Wasser
    • (II) ein oder mehrere Bindemittel, bevorzugt ein oder mehrere Polyurethanharze und/oder Acrylatharze und/oder Polyesterharze, besonders bevorzugt mindestens ein Polyurethanharz,
    • (III) ggf. mindestens ein Vernetzungsmittel,
    • (IV) ein oder mehrere Pigmente, insbesondere effekt- und/oder farbgebende Pigmente sowie
    • (V) ggf. ein oder mehrere übliche Hilfs- und Zusatzstoffe.
  • Als Bindemittel geeignet sind dabei die in Basislacken im Bereich der Automobilindustrie üblicherweise eingesetzten Polyurethanharze, Acrylatharze und Polyesterharze, wobei in dem Fachmann bekannter Weise über die Auswahl der Art und Menge der zur Herstellung dieser Bindemittel eingesetzten Aufbaukomponenten die Eigenschaften und damit die Eignung der Bindemittel für das erfindungsgemäße Verfahren gesteuert wird.
  • Bevorzugt eingesetzt werden Polyurethanharze, ggf. in Kombination mit einem oder mehreren Polyacrylatharzen und/oder mit einem oder mehreren Polyesterharzen.
  • Geeignete pigmentierte Beschichtungsmittel (Basislacke) sind beispielsweise in der EP-A-0 692 007 und in den dort in Spalte 3, Zeilen 50 ff., angeführten Dokumenten beschrieben.
  • Die Applikation der erfindungsgemäßen Beschichtungsmittel kann durch alle üblichen Applikationsmethoden, wie z. B. Spritzen, Rakeln, Streichen, Gießen, Tauchen, Tränken, Träufeln oder Walzen erfolgen. Dabei kann das zu beschichtende Substrat als solches ruhen, wobei die Appli kationseinrichtung oder -anlage bewegt wird. Es kann aber auch das zu beschichtende Substrat, insbesondere ein Coil, bewegt werden, wobei die Applikationsanlage relativ zum Substrat ruht oder in geeigneter Weise bewegt wird. Vorzugsweise werden Spritzapplikationsmethoden angewandt, wie zum Beispiel Druckluftspritzen, Airless-Spritzen, Hochrotation, elektrostatischer Sprühauftrag (ESTA), gegebenenfalls verbunden mit Heißspritzapplikation wie zum Beispiel Hot-Air-Heißspritzen.
  • Die Aushärtung der applizierten erfindungsgemäßen Beschichtungsmittel kann nach einer gewissen Ruhezeit erfolgen. Die Ruhezeit dient beispielsweise zum Verlauf und zur Entgasung der Lackschichten oder zum Verdunsten von flüchtigen Bestandteilen wie Lösemittel. Die Ruhezeit kann durch die Anwendung erhöhter Temperaturen und/oder durch eine reduzierte Luftfeuchte unterstützt und/oder verkürzt werden, sofern hierbei keine Schädigungen oder Veränderungen der Lackschichten eintreten, etwa eine vorzeitige vollständige Vernetzung.
  • Im Falle strahlenhärtbarer filmbildender Materialien erfolgt die Härtung in dem Fachmann bekannter Weise mittels Strahlung, insbesondere mittels UV-Strahlung. Bevorzugt wird eine Strahlendosis von 100 bis 6.000, vorzugsweise 200 bis 3.000, bevorzugt 300 bis 2.500 und besonders bevorzugt 500 bis 2.000 mJcm–2 eingesetzt. Die Bestrahlung kann unter einer sauerstoffabgereicherten Atmosphäre durchgeführt werden. „Sauerstoffabgereichert" bedeutet, dass der Gehalt der Atmosphäre an Sauerstoff geringer ist als der Sauerstoffgehalt von Luft (20,95 Vol.-%). Die Atmosphäre kann im Grunde auch sauerstofffrei sein, d. h., es handelt sich um ein Inertgas. Wegen der fehlenden inhibierenden Wirkung von Sauerstoff kann dies aber eine starke Beschleunigung der Strahlenhärtung bewirken, wodurch Inhomogenitäten und Spannungen entstehen können. Es ist daher von Vorteil, den Sauerstoffgehalt der Atmosphäre nicht auf Null Vol.-% abzusenken.
  • Die thermische Härtung der Beschichtungsmittel weist keine methodischen Besonderheiten auf, sondern erfolgt nach den üblichen und bekannten Methoden wie Erhitzen in einem Umluftofen oder Bestrahlen mit IR-Lampen. Hierbei kann die thermische Härtung auch stufenweise erfolgen. Eine weitere bevorzugte Härtungsmethode ist die Härtung mit nahem Infrarot (NIR-Strahlung). Vorteilhafterweise erfolgt die thermische Härtung bei einer Temperatur von 50 bis 200°C, besonders bevorzugt 60 bis 190°C und insbesondere 80 bis 180°C während einer Zeit von 1 min bis zu 5 h, besonders bevorzugt 2 min bis zu 2 h und insbesondere 3 min bis 90 min.
  • Die erfindungsgemäßen Beschichtungsmittel liefern neue gehärtete Beschichtungen, insbesondere Lackierungen, speziell Klarlackierungen, Formteile, speziell optische Formteile, und freitragende Folien, die hoch kratzfest und insbesondere chemikalien- und witterungsstabil sind. Insbesondere lassen sich die erfindungsgemäßen Beschichtungen und Lackierungen, speziell die Klarlackierungen, auch in Schichtdicken > 40 μm herstellen, ohne dass Spannungsrisse auftreten.
  • Verfahren zur Steuerung der Eigenschaften einer Beschichtung
  • Darüber hinaus wird erfindungsgemäß auch ein Verfahren zur Steuerung der Eigenschaften von zumindest teilweise vernetzten Beschichtungen (K) zur Verfügung gestellt, bei dem die Beschichtung (K) aufgebaut ist aus einer oberflächennahen Beschichtungszone (K1) und einer Volumenbeschichtungs-Zone (K2) und die Beschichtung (K) hergestellt wird aus einem Beschichtungsmittel, welches mindestens zwei unterschiedliche Komponenten (D1) und (D2) enthält, wobei zumindest ein Teil der Komponente (D1) eine oder mehrere oberflächenaktive Struktureinheiten (O) aufweist; dadurch gekennzeichnet, dass
    • (i) die Vernetzungsdichte des aus der Komponente (D1) gebildeten Netzwerkes (N1) höher ist als die Vernetzungsdichte des aus der Komponente (D2) gebildeten Netzwerkes (N2) und
    • (ii) über das Verhältnis der Vernetzungsdichte des aus der Komponente (D1) gebildeten Netzwerkes (N1) zu der Vernetzungsdichte des aus der Komponente (D2) gebildeten Netzwerkes (N2) die Eigenschaften der Beschichtung gesteuert werden.
  • Wie bereits oben ausgeführt, wird die oberflächennahe Beschichtungszone (K1) im Wesentlichen durch die zumindest teilweise vernetze Komponente (D1) und die Volumenbeschichtungs-Zone (K2) im Wesentlichen durch die zumindest teilweise vernetze Komponente (D2) gebildet.
  • Bestimmung der Eigenschaften der Beschichtung (K)
  • Die erfindungsgemäßen gehärteten Beschichtungen, insbesondere Lackierungen, speziell Klarlackierungen sind hoch kratzfest und insbesondere chemikalien- und witterungsstabil. Insbesondere lassen sich die erfindungsgemäßen Beschichtungen und Lackierungen, speziell die Klarlackierungen, auch in Schichtdicken > 40 μm herstellen, ohne dass Spannungsrisse auftreten.
  • So zeichnen sich die gehärteten erfindungsgemäßen Beschichtungen und hierbei bevorzugt die entsprechenden transparenten Beschichtungen einer effekt- und/oder farbgebenden Mehrschichtlackierung, durch eine sehr gute Mikroeindringhärte aus. Bevorzugt weisen die gehärteten Beschichtungen dabei eine Mikroeindringhärte von mindestens 90 N/mm2, insbesondere von mindestens 100 N/mm2 und ganz besonders bevorzugt von mindestens 110 N/mm2, auf. Die Mikroeindringhärte wird dabei an Beschichtungen gemessen, die eine Trockenfilmschichtdicke von 40 μm aufweisen und die 22 min bei 140°C getrocknet und vor Messung der Mikroeindringhärte 5 Tage bei 25°C gelagert wurden. Die Mikroeindringhärte wurde entsprechend der DIN EN ISO 14577 mit Hilfe des Fisherscope Messgerätes der Firma Fischer mit einer maximalen Kraft von 25,6 mN bestimmt.
  • Insbesondere zeichnen sich die gehärteten erfindungsgemäßen Beschichtungen durch eine verbesserte Trockenkratzbeständigkeit aus. Die Trockenkratzbeständigkeit wurde mit Hilfe des Crockmeter-Tests (9 μm Papierkörnung) bestimmt. Dazu wurde in Anlehnung an EN ISO 105-X 12 verfahren und der Glanzverlust bei 20° nach 10 Doppelhüben ausgewertet. Die erfindungsgemäßen Beschichtungsmittel eignen sich daher auch zur Kratzfestausrüstung von exponierten Stellen von lackierten Automobilkarosserien.
  • Die chemischen Oberflächeneigenschaften, insbesondere der Gradient der chemischen Uneinheitlichkeit, werden via Photoelektronenspektroskopie (XPS), wobei die Informationstiefe zum Nachweis des Gradienten via Austrittswinkelvariation oder Sputtertiefenprofilanalyse variiert wurde, und mit Hilfe der Transmissionselektronenmikroskopie zusammen mit EDX (energiedispersive Röntgenspektroskopie) bestimmt.
  • Alle XPS-Messungen erfolgten an einem small-spot-Spektrometer der Fa. Physical Electronics mit der Modellbezeichnung PHI 5600 LS. Zur Erzeugung der Röntgenstrahlung wurde immer die Mg-Röhre eingesetzt (1253,6 keV). Der Nachweis der Photoelektronen bei einer Pass-Energie von 23,5 eV nutzte folgende Bindungsniveaus zur Bestimmung der Atomkonzentrationen: bei Si das 2p-, bei O das 1s- und ebenso beim C das 1s-Niveau. Durch Variation des Detektionswinkels der Photoelektronen – das ist der Winkel zwischen der Probenoberfläche und der Achse der Elektronenlinsen vor dem Elektronenspektrometer – wurde die Tiefe, in der die Messsignale generiert werden (Informationstiefe), verändert: Bei 5° ist die Informationstiefe ca. 1,2 nm (XPS(Si)1,2 nm), bei 45° ca. 10 nm (XPS(Si)10 nm). Bei dem Detektionswinkel von 45° hat die Messfläche eine Durchmesser von 800 μm, bei 5° ist er entsprechend elliptisch vergrößert. Nach Anfertigung von Dünnschnitten mit einem Mikrotom parallel zur Oberfläche und ca. 10 μm unterhalb der Oberfläche lässt sich ein Referenzwert vergleichsweise tief im Material erfassen (XPS(Si)10 μm).
  • Zur Charakterisierung der Ergebnisse der Photoelektronenspektroskopie wird im weiteren folgende Nomenklatur verwendet:
    XPS(Si)1,2 nm steht für den Anteil der nachgewiesenen Atome (in diesem Fall Silicium) aus einer Informationstiefe von 1,2 nm gemessen ab der Lackoberfläche. Die Gesamtheit der in der angegebenen Informationstiefe per XPS nachweisbaren Atomspezies wird dabei als 100% angegeben. Wie der Fachmann weiß, ist z. B. Wasserstoff per XPS nicht nachweisbar.
  • Zur Präparation der Dünnschnitte wurde von Stahltafeln mit einem entsprechenden Komplettaufbau ausgegangen. Zum Präparieren der Mikrotomschnitte wurde ein motorisiertes, handelsübliches Rotationsmikrotom vom Typ RM 2155, erhältlich bei der Firma Leica Mikrosysteme, Bensheim, verwendet. Vor dem Schneiden wurde zunächst die gewünschte Schichtdicke eingestellt. Anschließend wurden die jeweiligen Bleche fixiert. Im eigentlichen Arbeitsgang wurde das Rotationsmikrotom über die jeweiligen Bleche gefahren. Die so erhaltenen Dünnschnitte wurden für die weiteren Untersuchungen herangezogen.
  • Die physikalisch mechanischen Eigenschaften können auch orts- und tiefenaufgelöst mittels Nanoindentation bestimmt werden, beispielsweise mit dem Nanoindentations-Gerät Tribolndenter® von der Fa. Hysitron Inc.. Die Versuchsdurchführung des Tests passiert hierbei wie folgt: Als Eindruckkörper wird eine dreiseitigen Diamantpyramide in Berkovich Geometrie (Öffnungswinkel 142,3°) mit einem möglichst punktförmigen Spitze (Radius < 100 nm) verwendet. Dieser Körper wird nun für 10 s mit linear steigender Kraft bis zu einer Maximalkraft von 5 mN in die Beschichtungsoberfläche gedrückt, wobei die Eindringtiefe zwischen 1 μm und 1,5 μm beträgt, verweilt dort weitere 30 s bei maximaler Kraft und wird während der nächsten 10 s mit linear fallender Kraft aus der Oberfläche zurückgezogen. Aus der resultierenden Datensatz Kraft über Eindringtiefe werden nachdem bekannten Algorithmus nach Oliver und Pharr (vgl. W. C. Oliver, G. M. Pharr, Journal of Materials Research. 7 (1992), 1565, G. M. Pharr, Materials Science and Engineering A 253 (1998), 151) die mechanischen Daten des untersuchten Materials ortsaufgelöst bestimmt.
  • Beispiele
  • 1.1. Herstellung eines Adduktes (AV1)
  • In einem Reaktionsgefäß, ausgerüstet mit Rührer, Rückflusskühler, Ölheizung und Stickstoffeinleitungsrohr, wurden 456,38 Gewichtsteile eines handelsüblichen Isocyanurates von Hexamethylendiisocyanat (Desmodur N 3600 der Firma Bayer AG) vorgelegt. Zu dieser Anlösung des Isocyanurates wurden langsam unter Rühren 815,62 Gewichtsteile N,N-Bis(3-trimethoxysilylpropan-1-yl)amin (Dynasilan® 1124 der Firma Degussa) gegeben. Anschließend wurde noch zwei Stunden bei 55°C gerührt. Hiernach waren IR-spektroskopisch keine freien Isocyanatgruppen mehr nachweisbar. Die so erhaltene Verbindung (AV1) wies einen Festkörpergehalt von 79% auf.
  • 1.2. Herstellung eines oberflächenmodifizierten Adduktes (A1)
  • In einem Reaktionsgefäß, ausgerüstet mit Rührer, Rückflusskühler, Ölheizung und Stickstoffeinleitungsrohr, wurden 100 Gewichtsteile eines handelsüblichen Isocyanurates von Hexamethylendiisocyanat (Desmodur N 3600 der Firma Bayer AG) vorgelegt. Zu dieser Anlösung des Isocyanurates wurden langsam unter Rühren eine Lösung von 15 Gewichtsteilen eines carbinol-funktionellen Siloxans (Baysilone® OF 502 6% der Firma GE-Bayer Silicone) in 3,75 Gewichtsteilen des handelsüblichen, aromatischen Lösungsmittels Solventnaphta® zugegeben. Nach erfolgter Zugabe wurde das Reaktionsgemisch auf 55°C erhitzt und noch während 2 Stunden bei 55°C gerührt. Darauf wurden langsam und unter Rühren 172,5 Gewichtsteile N,N-Bis(3-trimethoxysilylpropan-1-yl)amin (Dynasilan® 1124 der Firma Degussa) zu dem Gemisch gegeben. Anschließend wurde noch zwei Stunden bei 55°C gerührt. Hiernach waren IR-spektroskopisch keine freien Isocyanatgruppen mehr nachweisbar. Die so erhaltene Verbindung (A1) wies einen Festkörpergehalt von 80,8% auf. Die Oberflächenspannung der eingesetzten Edukte und des Adduktes A1 wurde mit Hilfe der Ringmethode bestimmt. Die resultierenden Ergebnisse sind in der folgenden Tabelle zusammengestellt:.
    Substanz Oberflächenspannung σ/[mN/m]
    N,N-Bis(3-trimethoxysilylpropan-1-yl)amin (Dynasilan® 1124) 30,3
    Baysilone® OF 502 6% (GE-Bayer Silicones) 21,7
    Desmodur N 3600 (Bayer AG) 43,2
    Addukt A1 26,5
  • 1.3. Herstellung eines Katalysators (C1) auf Basis eines aminblockierten Phosphorsäureesters
  • In einem Reaktor, ausgestattet mit einem Tropftrichter und einem Rückflußkühler wurden 43,2 Gewichtsteile Phosphorsäurephenylester und 39,2 Gewichtsteile Methoxypropylacetat vorgelegt und homogenisiert. Anschließend wurden so langsam unter Kühlung und Rühren 17,6 Gewichtsteile Triethylamin zugetropft, dass die Temperatur 60°C nicht überstieg. Nach erfolgter Zugabe des Triethylamins wurde das Reaktionsgemisch noch 2 Stunden bei Raumtemperatur gerührt. Das resultierende Reaktionsprodukt wies einen Festkörpergehalt von 50,0% auf.
  • 1.4. Herstellung eines hydroxylgruppenhaltigen Polyacrylates (PAC 1)
  • In einem Reaktor, der mit Stickstoff gespült wurde und auf dem ein Kühler angebracht ist, werden 30,4 Gewichtsteile Solventnaphta® vorgelegt und unter Rühren auf 140°C aufgeheizt. Parallel dazu wurden zwei separate Zuläufe prepariert. Zulauf 1 bestand aus 13,9 Gewichtsteilen Styrol, 26,7 Gewichtsteilen Butylacrylat, 15,0 Gewichtsteilen Hydroxyethylacrylat, und 1,4 Gewichtsteilen Acrylsäure. Zulauf 2 bestand aus 5,9 Gewichtsteilen Solventnaphta® und 1,30 Gewichtsteilen Peroxid DTBP (= Di-tert.-Butylperoxid). Nachdem die Temperatur von 140°C erreicht war, wurde Zulauf 2 langsam und gleichmäßig über einen Zeitraum von 285 Minuten zudosiert. 15 Minuten nach dem Start von Zulauf 2 wurde Zulauf 1 langsam und gleichmäßig über einen Zeitraum von 240 Minuten in den Reaktor dosiert. Nach Ende der Dosierung von Zulauf 2 wurde das Reaktionsgemisch zur Nachpolymerisation noch 120 Minuten bei 140°C gerührt. Der Festkörpergehalt des so erhaltenen Produktes wurde zu 60%, die Säurezahl zu 19 mg KOH/g und die OH-Zahl zu 128 mg KOH/g (jeweils bezogen auf den Festkörper) und die Viskosität zu 9,5 dPa·s bei 23°C bestimmt.
  • 1.5. Herstellung eines Rheologiehilfsmittels auf Acrylatbasis
  • In 32,02 Gewichtsteilen Solventnaphta® wird aus 25,67 Gewichtsteilen Styrol, 22,30 Gewichtsteilen n-Butylacrylat, 13,87 Gewichtsteilen 2-Hydroxyethylacrylat, 1,41 Gewichtsteilen ethacrylsäure, 0,870 Gewichtsteilen Laurylmethacrylat (MA-13, erhältlich bei der Fa. Degussa) wird ein Methacrylatcopolymerisat hergestellt.
  • Aus 84,7 Gewichtsteile des so erhaltenen Methacrylatcopolymerisates, 5,88 Gewichtsteilen Butylacetat, 2,24 Gewichtsteilen Benzylamin und 1,76 Gewichtsteilen Hexamethylendiisocyanat, gelöst in 3,42 Gewichtsteilen Butylacetat, wird ein harnstoffmodifiziertes Rheologiehilfsmittel auf Acrylatbasis hergestellt, das einen Festkörper von 59% aufwies.
  • 2. Herstellung der 1-Komponenten Klarlacke 1 bis 6
  • Die in Tabelle 1 aufgeführten Rohstoffe wurden zur Herstellung der 1 K Klarlacke in den angegebenen Mengen nacheinander zusammengegeben und homogenisiert. Tabelle 1. Zusammensetzung der 1 K Klarlacke der Vergleichsbeispiele V1, V2, V3 und V4 sowie der erfindungsgemäßen Beispiele 1 und 2
    Inhaltsstoff (Gew.-teile] Beispiel V1 Beispiel 1 Beispiel V2 Beispiel V3 Beispiel 2 Beispiel V4
    Acrylatharz PAC1 gemäß 1.4. 25,8 25,8 25,8 25,8 25,8 25,8
    Luwipal 018 BX 1) 25,3 25,3 25,3 25,3 25,3 25,3
    Addukt (A1) gemäß 1.2. 0 5,0 0 0 5,0 0
    Addukt (AV1) gemäß 1.1. 0 0 5,00 0 0 5,00
    Desmodur PL 350 2) 7,6 0 0 7,6 0 0
    Rheologiehilfsmittel gemäß 1.5. 21 21 21 21 21 21
    Lösungsmittelgemisch 3) 0 1,9 1,9 0 1,9 1,9
    Xylol 1,185 1,185 1,185 1,185 1,185 1,185
    Solventnaphta® 7,9 7,9 7,9 7,9 7,9 7,9
    Byk 310 4) 0 0 0 0,1 0,1 0,1
    Baysilon OL 17 5) 0 0 0 0,015 0,015 0,015
    Tinuvin 5941-R 6) 0,85 0,85 0,85 0,85 0,85 0,85
    Tinuvin 292 7) 0,05 0,05 0,05 0,05 0,05 0,05
    Solvesso 150 8) 6,7 6,7 6,7 6,7 6,7 6,7
    Butylglykoldiacetat 1 1 1 1 1 1
    Katalysator (C1) gemäß 1.3. 0 1 1 0 1 1
    Nacure 4167 9) 0,5 0,5 0,5 0,5 0,5 0,5
    Butanol 2 2 2 2 2 2
    Verlaufsmittel 10) 0,7 0,7 0,7 0,7 0,7 0,7
  • Erläuterungen zu Tabelle 1
    • 1): Luwipal 018 BX = handelsübliches, mit Butanol teilverethertes Melamin-Formaldehydharz der Firma BASF AG, 64–68%ig in n-Butanol/Xylol 2:1
    • 2): Desmodur PL 350 = handelsübliches, aliphatisches, blockiertes Isocyanat der Firma Bayer, 75%ig in 1-Methoxypropylacetat-2/Solventnaphta® 11/14
    • 3): Lösemittelgemisch bestehend aus 1-Methoxypropylacetat-2 und Solventnaphta® im Verhältnis 11:14
    • 4): Byk® 310 = handelsübliches Verlaufsadditiv auf Basis einer 25%igen Lösung in Xylol eines polyestermodifizierten Polydimethylsiloxans der Firma Byk-Chemie GmbH, Wesel
    • 5): Baysilon OL 17 = handelsübliches Verlaufsadditiv der Firma Borchers GmbH
    • 6): Tinuvin® 5941-R = handelsübliche Mischung verschiedener Lichtschutzmittel der Firma Ciba Speciality Chemicals Inc.
    • 7): Tinuvin® 292 = handelsübliches Lichtschutzmittel auf Basis sterisch gehinderter Amine („HALS") der Firma Ciba Speciality Chemicals Inc.
    • 8): Solvesso 150 = handelsübliches Lösemittelgemisch
    • 9): Nacure 4167 = handelsüblicher Katalysator der Firma King Industries auf der Basis eines Amin-blockierten Phosphorsäureteilesters
    • 10): Verlaufsmittels auf Acrylatbasis mit einem Festkörpergehalt von 65%, einer Säurezahl von 3 mg KOH/g (bezogen auf den Festkörper) und einer Viskosität bei 23°C von 3 dPa·s
  • 3. Herstellung der Beschichtungen
  • Die einzelnen 1 K Klarlacke gemäß Tabelle 1 wurden auf Prüfbleche appliziert, die jeweils mit einer üblichen und bekannten, kathodisch abgeschiedenen, thermisch gehärteten Elektrotauchlackierung, einer üblichen und bekannten, thermisch gehärteten Füllerlackierung und einer während 10 Minuten bei 80°C vorgetrockneten Schicht aus einem handelsüblichen, konventionellen, schwarzen Basislack der Firma BASF Coatings AG beschichtet worden waren, appliziert. Die Basislackschicht und die Klarlackschicht wurden gemeinsam während 22 Minuten bei 140°C gehärtet. Die resultierende Basislackierung wies eine Schichtdicke von 7,5 μm und die Klarlackierung eine Schichtdicke von 40 μm auf.
  • 4. Untersuchung der Eigenschaften der resultierenden Beschichtungen
  • Alle Oberflächen waren hochglänzend und zeigten eine hervorragende Appearance. Auf den resultierenden Oberflächen wurde die Trockenkratzbeständigkeit mit Hilfe des Crockmeter-Tests (9 μm Papierkörnung) bestimmt. Dazu wurde in Anlehnung an EN ISO 105-X 12 verfahren und der Glanzverlust bei 20° nach 10 Doppelhüben ausgewertet. Außerdem wurde die Pendeldämpfung nach König mit dem Modell 299/300 der Firma Erichsen GmbH & Co KG, Hemer-Sundwig untersucht. Angegeben ist die Anzahl der Schwingungen. Die Mikroeindringhärte wurde entsprechend der DIN 55676 mit Hilfe des Fisherscope Messgerätes der Firma Helmut Fischer GmbH & Co mit einer maximalen Kraft von 25,6 mN bestimmt. Die Ergebnisse sind in Tabelle 2 dargestellt. Tabelle 2: Messergebnisse des Crockmetertestes, der Mikroeindringhärte und der Pendeldämpfung nach König (Anzahl der Schwingungen)
    Test Klarlack Beispiel V1 Klarlack Beispiel 1 Klarlack Beispiel V2 Klarlack Beispiel V3 Klarlack Beispiel 2 Klarlack Beispiel V4
    Mikroeindringhärte [N/mm2] 98 125 121 112 120 117
    Pendeldämpfung nach König 58 67 61 59 70 64
    Restglanz nach Crockmeter Test [%] 23% 90% 47% 59% 87% 68%
  • Die Ergebnisse zeigen, dass insbesondere die Trockenkratzfestigkeit durch den Zusatz des oberflächenmodifizierten Adduktes (A1) zusammen mit dem Katalysator (C) deutlich erhöht wird (Beispiel 1). Falls dagegen das nicht oberflächenmodifizierte Addukt (AV1) eingesetzt wird (Beispiel V2), ist die Verbesserung insbesondere der Trockenkratzfestigkeit deutlich geringer ausgeprägt. Das Beispiel V3 zeigt, dass auch andere oberflächenaktive Substanzen, wie z. B. handelsübliche Verlaufsmittel zu einer Verbesserung der Eigenschaften führen, die aber wesentlich geringer ausgeprägt sind als bei Zusatz des oberflächenmodifizierten Adduktes (A1). Nur, wenn das Addukt (A) grenzflächenaktive Strukturen (O) aufweist, kann sich an der Oberfläche eine Gradientenstruktur mit einem dichten hochkratzfesten Si-O-Si-Netzwerk bilden, welches die hervorragenden Eigenschaften an der Oberfläche ausbildet. Der Nachweis einer solchen Gradientenstruktur gelingt beispielsweise mit der Röntgenphotoelektronenspektroskopie und mit Hilfe der Transmissionselektronenmikroskopie zusammen mit EDX (energiedispersive Röntgenspektroskopie).
  • Die physikalisch mechanischen Eigenschaften können auch orts- und tiefenaufgelöst mittels Nanoindentation bestimmt werden, beispielsweise mit dem Nanoindentations-Gerät Tribolndenter® von der Fa. Hysitron Inc.. Die Versuchsdurchführung des Tests passiert hierbei wie folgt: Als Eindruckkörper wird eine dreiseitigen Diamantpyramide in Berkovich Geometrie (Öffnungswinkel 142,3°) mit einem möglichst punktförmigen Spitze (Radius < 100 nm) verwendet. Dieser Körper wird nun für 10 s mit linear steigender Kraft bis zu einer Maximalkraft von 5 mN in die Beschichtungsoberfläche gedrückt, wobei die Eindringtiefe zwischen 1 μm und 1,5 μm beträgt, verweilt dort weitere 30 s bei maximaler Kraft und wird während der nächsten 10 s mit linear fallender Kraft aus der Oberfläche zurückgezogen. Aus der resultierenden Datensatz Kraft über Eindringtiefe werden nach dem bekannten Algorithmus nach Oliver und Pharr (vgl. W. C. Oliver, G. M. Pharr, Journal of Materials Research. 7 (1992), 1565, G. M. Pharr, Materials Science and Engineering A 253 (1998), 151) die mechanischen Daten des untersuchten Materials ortsaufgelöst bestimmt.
  • Zur Verdeutlichung des Einflusses des Katalysators (C) wurden die Klarlacke des Beispiels 1 (= Vergleichsbeispiel V5) und des Vergleichsbeispiels V2 (= Vergleichsbeispiels V6) unter Weglassen des Katalysators (C1) wiederholt und analog zu dem Beispiel 1 bzw. V2 die Beschichtungen V5 und V6 hergestellt und die Mikroeindringhärte sowie die Trockenkratzbeständigkeit mit Hilfe des Crockmeter-Tests bestimmt.
  • Die Ergebnisse sind in Tabelle 3 aufgeführt. Die Ergebnisse zeigen, dass die Mikroeindringhärte und die Kratzfestigkeit der Beschichtungen ohne Katalysator (C) deutlich niedriger ausfallen als in den entsprechenden Beispielen mit Katalysator. Tabelle 3: Messergebnisse der Vergleichsbeispiels V5 und V6
    Test Klarlack Beispiel 1 Klarlack Beispiel V5 Klarlack Beispiel V2 Klarlack Beispiel 6
    Mikroeindringhärte [N/mm2] 125 98 121 100
    Restglanz nach Crockmeter Test [%] 90% 73% 47% 30%
  • Außerdem wurden die Beschichtungen der Beispiele 1 und 2 sowie der Vergleichsbeispiele V1 bis V4 mittels der ARXPS (= winkelabhängige Photoelektronenspektroskopie) untersucht. Die Ergebnisse sind in Tabelle 4 dargestellt. Die Informationstiefe zum Nachweis des Gradienten wurde via Austrittswinkelvariation oder Sputtertiefenprofilanalyse variiert.
  • Alle XPS-Messungen erfolgten an einem small-spot-Spektrometer der Fa. Physical Electronics mit der Modellbezeichnung PHI 5600 LS. Zur Erzeugung der Röntgenstrahlung wurde immer die Mg-Röhre eingesetzt (1253,6 keV). Der Nachweis der Photoelektronen bei einer Pass-Energie von 23,5 eV nutzte folgende Bindungsniveaus zur Bestimmung der Atomkonzentrationen: bei Si das 2p-, bei O das 1s- und ebenso beim C das 1s-Niveau. Durch Variation des Detektionswinkels der Photoelektronen – das ist der Winkel zwischen der Probenoberfläche und der Achse der Elektronenlinsen vor dem Elektronenspektrometer – wurde die Tiefe in der die Messsignale generiert werden (Informationstiefe) verändert: Bei 5° ist die Informationstiefe ca. 1,2 nm (XPS(Si)1,2 nm), bei 45° ca. 10 nm (XPS(Si)10 nm). Bei dem Detektionswinkel von 45° hat die Messfläche eine Durchmesser von 800 μm, bei 5° ist er entsprechend elliptisch vergrößert. Nach Anfertigung von Schnitten mit einem Mikrotour parallel zur Oberfläche und ca. 10 μm unterhalb der Oberfläche lässt sich ein Referenzwert vergleichsweise tief im Material erfassen (XPS(Si)10 μm). Tabelle 4: Ergebnisse der ARXPS (= winkelabhängige Photoelektronenspektroskopie) Messungen
    Messwert Klarlack Beispiel V1 Klarlack Beispiel 1 Klarlack Beispiel V2 Klarlack Beispiel V3 Klarlack Beispiel 2 Klarlack Beispiel V4
    Si(XPS, 1,2 nm) 1,3% 11,8% 1,6% 12,0% 15,2% 12,3%
    Si (XPS, 10 nm) 0,4% 5,7% 1,5% 5,5% 8,2% 5,6%
    Si (XPS) 10 μm < 0,2% 1,4% 1,5% 0,1% 0,9% 0,5%
    O (XPS, 1,2 nm) 13% 19,5% 17,4% 20,9% 22,1% 21,3%
    XOF – Xvol 1,2% 10,0% < 0,1% 11,9% 14,3% 11,8%
    XPS(Si 1,2nm)/XPS(Si 10μm 6,5 8,4 1 120 16,9 24,6
    XPS(Si)/XPS(O) 0,1 0,6 0,09 0,57 0,69 0,58
    XPS(Si 1,2nm)/XPS(Si 10nm 3,25 2,07 1,07 2,18 1,85 2,20
    tau 0,007 μm 0,01 μm Kein Gradient 0,01 μm 0,01 μm 0,01 μm
  • Zur Charakterisierung der XPS-Ergebnisse wird im weiteren folgende Nomenklatur verwendet:
    XPS(Si)1,2 nm steht für den Anteil der nachgewiesenen Atome (in diesem Fall Silicium) aus einer Informationstiefe von 1,2 nm gemessen ab der Lackoberfläche. Die Gesamtheit der in der angegebenen Informationstiefe per XPS nachweisbaren Atomspezies wird dabei als 100% angegeben. Wie der Fachmann weiß, ist z. B. Wasserstoff per XPS nicht nachweisbar.
  • Schließlich wurden die Beschichtungen des Beispiels 1 und der Vergleichsbeispiele V2 und V3 mit Hilfe der Transmissionselektronenmikroskopie zusammen mit EDX(energiedispersive Röntgenspektroskopie) untersucht. Die Ergebnisse sind in 2 dargestellt. Angegeben sind in 2 die Atomverhältnisse Si/C für die Beschichtungen des Beispiels 1 und der Vergleichsbeispiele V2 und V3. Die 2 verdeutlicht die Anreicherung des oberflächenmodifizierten Adduktes (A1), während das nichtoberflächenmodifizierte Addukt (AV1) nur eine sehr geringe Anreicherung in der oberflächennahen Zone zeigt.
  • 5.1. Herstellung eines oberflächenmodifizierten Adduktes (A2)
  • In einem Reaktionsgefäß, ausgerüstet mit Rührer, Rückflusskühler, Ölheizung und Stickstoffeinleitungsrohr, wurden 100 Gewichtsteile eines handelsüblichen Isocyanurates von Hexamethylendiisocyanat (Desmodur® N 3600 der Firma Bayer AG) vorgelegt. Zu dieser Anlösung des Isocyanurates wurden langsam unter Rühren eine Lösung von 2,5 Gewichtsteilen eines carbinol-funktionellen Siloxans (Baysilone® OF 502 6% der Firma GE-Bayer Silicone) in 0,625 Gewichtsteilen des handelsüblichen, aromatischen Lösungsmittels Solventnaphta® zugegeben. Nach erfolgter Zugabe wurde das Reaktionsgemisch auf 55°C erhitzt und noch während 2 Stunden bei 55°C gerührt. Darauf wurden langsam und unter Rühren 184 Gewichtsteile N,N-Bis(3-trimethoxysilylpropan-1-yl)amin (Dynasilan® 1124 der Firma Degussa) zu dem Gemisch gege ben. Anschließend wurde noch zwei Stunden bei 55°C gerührt. Hiernach waren IR-spektroskopisch keine freien Isocyanatgruppen mehr nachweisbar. Die so erhaltene Verbindung (A2) wies eine Festkörpergehalt von 89% auf. Die Oberflächenspannung der so erhaltenen Verbindung (A2) wurde mit der Ringmethode zu 27,0 mN/m bestimmt.
  • 5.2. Herstellung eines oberflächenmodifizierten Adduktes (A3)
  • In einem Reaktionsgefäß, ausgerüstet mit Rührer, Rückflusskühler, Ölheizung und Stickstoffeinleitungsrohr, wurden 100 Gewichtsteile eines handelsüblichen Isocyanurates von Hexamethylendiisocyanat (Desmodur® N 3600 der Firma Bayer AG) vorgelegt. Zu dieser Anlösung des Isocyanurates wurden langsam unter Rühren eine Lösung von 5 Gewichtsteilen des carbinol-funktionellen Siloxans (Baysilone® OF 502 6% der Firma GE-Bayer Silicone) in 1,25 Gewichtsteilen des handelsüblichen, aromatischen Lösungsmittels Solventnaphta® zugegeben. Nach erfolgter Zugabe wurde das Reaktionsgemisch auf 55°C erhitzt und noch während 2 Stunden bei 55°C gerührt. Darauf wurden langsam und unter Rühren 181 Gewichtsteile N,N-Bis(3-trimethoxysilylpropan-1-yl)amin (Dynasilan® 1124 der Firma Degussa) zu dem Gemisch gegeben. Anschließend wurde noch zwei Stunden bei 55°C gerührt. Hiernach waren IR-spektroskopisch keine freien Isocyanatgruppen mehr nachweisbar. Die so erhaltene Verbindung (A3) wies eine Festkörpergehalt von 90% auf. Die Oberflächenspannung der so erhaltenen Verbindung (A3) wurde mit der Ringmethode zu 26,5 mN/m bestimmt.
  • 5.3. Herstellung eines oberflächenmodifizierten Adduktes (A4)
  • In einem Reaktionsgefäß, ausgerüstet mit Rührer, Rückflusskühler, Ölheizung und Stickstoffeinleitungsrohr, wurden 100 Gewichtsteile eines handelsüblichen Isocyanurates von Hexamethylendiisocyanat (Desmodur® N 3600 der Firma Bayer AG) vorgelegt. Zu dieser Anlösung des Isocyanurates wurden langsam unter Rühren eine Lösung von 10 Gewichtsteilen des carbinol-funktionellen Siloxans (Baysilone® OF 502 6% der Firma GE-Bayer Silicone) in 2,5 Gewichtsteilen eines handelsüblichen, aromatischen Lösungsmittels Solventnaphta® zugegeben. Nach erfolgter Zugabe wurde das Reaktionsgemisch auf 55°C erhitzt und noch während 2 Stunden bei 55°C gerührt. Darauf wurden langsam und unter Rühren 175 Gewichtsteile N,N-Bis(3-trimethoxysilylpropan-1-yl)amin (Dynasilan® 1124 der Firma Degussa) zu dem Gemisch gegeben. Anschließend wurde noch zwei Stunden bei 55°C gerührt. Hiernach waren IR-spektroskopisch keine freien Isocyanatgruppen mehr nachweisbar. Die so erhaltene Verbindung (A4) wies eine Festkörpergehalt von 91% auf. Die Oberflächenspannung der so erhaltenen Verbindung (A4) wurde mit der Ringmethode zu 26,5 mN/m bestimmt.
  • 5.4. Herstellung eines hydroxylgruppenhaltigen Polyacrylates (PAC 2)
  • In einem Reaktor, der mit Stickstoff gespült wurde und auf dem ein Kühler angebracht ist, werden 17,5 Gewichtsteile Pentylacetat vorgelegt und unter Rühren auf 140°C aufgeheizt. Parallel dazu wurden zwei separate Zuläufe prepariert. Zulauf 1 bestand aus 28,58 Gewichtsteilen 2-Hydroxypropylmethacrylat, 11,93 Gewichtsteilen Cyclohexylmethacrylat, 14,44 Gewichtsteilen Ethylhexylmethacrylat, 6,88 Gewichtsteilen Ethylhexylacrylat und 0,15 Gewichtsteilen Acrylsäure. Zulauf 2 bestand aus 2,945 Gewichtsteilen Solventnaphta® und 8,06 Gewichtsteilen Peroxid TBPEH(= tert.-Butylhydroperoxid). Nachdem die Temperatur von 140°C erreicht war, wurde Zulauf 2 langsam und gleichmäßig über einen Zeitraum von 285 Minuten zudosiert. 15 Minuten nach dem Start von Zulauf 2 wurde Zulauf 1 langsam und gleichmäßig über einen Zeitraum von 240 Minuten in den Reaktor dosiert. Nach Ende der Dosierung von Zulauf 2 wurde das Reaktionsgemisch zur Nachpolymerisation noch 120 Minuten bei 140°C gerührt. Der Festkörpergehalt des so erhaltenen Produktes wurde zu 65%, die Säurezahl zu 5–7 mg KOH/g (bezogen auf den Festkörper), die OH-Zahl zu 180 mgKOH/g und die Viskosität bei 23°C zu 19,5 dPa·s bestimmt.
  • 5.5. Herstellung eines Katalysators (C2) auf Basis eines aminblockierten Phosphorsäureesters
  • In einem Reaktor, ausgestattet mit einem Tropftrichter und einem Rückflußkühler wurden 32,4 Gewichtsteile Phosphorsäureethylhexylester und 50 Gewichtsteile Methoxypropylacetat vorgelegt und homogenisiert. Anschließend wurden so langsam unter Kühlung und Rühren 17,6 Gewichtsteile Triethylamin zugetropft, dass die Temperatur 60°C nicht überstieg. Nach erfolgter Zugabe des Triethylamins wurde das Reaktionsgemisch noch 2 Stunden bei Raumtemperatur gerührt. Das resultierende Reaktionsprodukt wies einen Festkörpergehalt von 50,0% auf.
  • 6. Herstellung der 2-Komponenten-Klarlacke
  • Die in Tabelle 5 aufgeführten Rohstoffe wurden zur Herstellung des Stammlackes in den angegebenen Mengen nacheinander zusammengegeben und homogenisiert.
  • Erläuterungen zu Tabelle 5:
    • Tinuvin® 5941-R = handelsübliche Mischung verschiedener Lichtschutzmittel der Firma Ciba Speciality Chemicals Inc.
    • Tinuvin® 292 = handelsübliches Lichtschutzmittel auf Basis sterisch gehinderter Amine („HALS") der Firma Ciba Speciality Chemicals Inc.
    • Byk® 320 = handelsübliches Verlaufsadditiv auf Basis einer 52-%igen Lösung eines polyethermodifizierten Polymethylalkylsiloxans der Firma Byk-Chemie GmbH, Wesel
    • Byk® 306 = handelsübliches Verlaufsadditiv auf Basis einer 12,5-%igen Lösung eines polyethermodifizierten Polydimethylsiloxans in Xylol/Monophenylglykol 7/2 der Firma Byk-Chemie GmbH, Wesel
  • Tabelle 5: Zusammensetzung der 2-Komponenten Klarlacke der Beispiele 3 bis 5 und des Vergleichsbeispiels V7
    Inhaltsstoff [Gew.-teile] Beispiel V7 Beispiel 3 Beispiel 4 Beispiel 5
    Polyacrylat (PAC2) gemäß 6.4. 73,5 73,5 73,5 73,5
    Butyldiglykolacetat 8,5 8,5 8,5 8,5
    Butanol 0,15 0,15 0,15 0,15
    Tinuvin 5941-R 1) 1,86 1,86 1,86 1,86
    Tinuvin 292 2 ) 0,24 0,24 0,24 0,24
    Byk® 320 3 ) 0,15 0,15 0,15 0,15
    Byk® 306 4 ) 0,20 0,20 0,20 0,20
    Solventnaphta® 3 3 3 3
    Butylacetat 3,63 3,63 3,63 3,63
    Ethoxypropylacetat 4,77 4,77 4,77 4,77
    Butylglykolacetat 4 4 4 4
    Katalysator (C2) gemäß 5.5. 0 2 2 2
    Addukt (A2) gemäß 5.1. 0 30 0 0
    Addukt (A3) gemäß 5.2. 0 0 30 0
    Addukt (A4) gemäß 5.3. 0 0 0 30
  • Unmittelbar vor der Applikation wurden zu 100 Gewichtsteilen Stammlack noch 33 Gewichtsteile Härter gegeben und die so erhaltene Mischung homogenisiert. Der eingesetzte Härter wurde hergestellt, indem die in Tabelle 6 aufgeführten Bestandteile zusammengegeben und homogenisiert wurden. Tabelle 6:
    Bestandteil Gewichtsteile Härter
    Basonat® HI 190 (Handelsprodukt der BASF AG) 23
    Desmodur® Z 4470 (70% in SN) 64
    Butylacetat 6,5
    Solventnaphta® 6,5
  • Erläuterungen zu Tabelle 6:
    • Basonat® HI 190 = handelsüblichen Isocyanurat von Hexamethylendiisocyanat der Firma BASF AG, 90ig in einer Mischung aus Solventnaphta® und Butylacetat
    • Desmodur® Z 4470 = handelsübliches Isocyanurat von Isophorondiisocyanat der Firma Bayer Material Science AG, 70%ig in Solventnaphta®
  • 7. Herstellung der Beschichtungen
  • Die einzelnen 2 K Klarlacke wurde auf Prüfbleche appliziert, die jeweils mit einer üblichen und bekannten, kathodisch abgeschiedenen, thermisch gehärteten Elektrotauchlackierung, einer üblichen und bekannten, thermisch gehärteten Füllerlackierung und einer während 10 Minuten bei 80°C vorgetrockneten Schicht aus einem handelsüblichen, konventionellen, schwarzen Basislack der Firma BASF Coatings AG beschichtet worden waren, appliziert. Die Basislackschicht und die Klarlackschicht wurden gemeinsam während 22 Minuten bei 140°C gehärtet. Die resultierende Basislackierung wies eine Schichtdicke von 7,5 μm und die Klarlackierung eine Schichtdicke von 40 μm auf.
  • 8. Untersuchung der Eigenschaften der resultierenden Beschichtungen
  • Alle Oberflächen waren hochglänzend und zeigten eine hervorragende Appearance. Auf den resultierenden Oberflächen wurde die Trocken kratzbeständigkeit mit Hilfe des Crockmeter-Tests (9 μm Papierkörnung) bestimmt. Dazu wurde in Anlehnung an EN ISO 105-X 12 verfahren und der Glanzverlust bei 20° nach 10 Doppelhüben ausgewertet. Tabelle 7: Testergebnisse-Crockmetertest
    Test Klarlack Beispiel V7 Klarlack Beispiel 3 Klarlack Beispiel 4 Klarlack Beispiel 5
    Restglanz nach Crockmeter Test [%] 15% 55% 60% 66%
  • Die Ergebnisse belegen, dass die Trockenkratzbeständigkeit der Formulierungen durch den Zusatz der Addukte (A2) bis (A4) zusammen mit dem Katalysator deutlich erhöht werden kann. Außerdem zeigen die Versuche, dass der Effekt um so stärker ausgeprägt ist, je mehr grenzflächenaktives Addukt (A) eingesetzt wird.
  • Die Klarlackfilme der Beispiele 4, 5 und V 7 wurden über 6000 h im sogenannten WOM-CAM 180 Q/B-Test nach VDA-Prüfblatt (E) 621-430 Apr 97 und/oder SAE J1960 JUN89 (im Folgenden kurz CAM 180-Test genannt) hinsichtlich Ihrer Bewitterungsstabilität untersucht. Dabei zeigte sich, dass alle untersuchten Proben auch nach 6000 h keine Rissbildung aufwiesen. Der Glanzgrad der Beispiele 4 und 5 war nach 6000 h mit dem entsprechenden Glanzgrad der Probe des Beispiels V 7 im Rahmen der Messgenauigkeit identisch. Dies belegt die gute Bewitterungsbeständigkeit der modifizierten 2 K Klarlacke.
  • ZITATE ENTHALTEN IN DER BESCHREIBUNG
  • Diese Liste der vom Anmelder aufgeführten Dokumente wurde automatisiert erzeugt und ist ausschließlich zur besseren Information des Lesers aufgenommen. Die Liste ist nicht Bestandteil der deutschen Patent- bzw. Gebrauchsmusteranmeldung. Das DPMA übernimmt keinerlei Haftung für etwaige Fehler oder Auslassungen.
  • Zitierte Patentliteratur
    • - WO 05/028550 [0002, 0002, 0003, 0004]
    • - EP 1295914 B [0007]
    • - EP 1204701 B [0009]
    • - DE 102004050747 A1 [0012]
    • - DE 102005045228 [0012, 0179]
    • - WO 01/98393 [0013, 0014]
    • - US 2006-0217472 A1 [0015, 0015]
    • - WO 01/09260 [0016]
    • - WO 2006/097387 [0103]
    • - US 4598131 A [0146]
    • - DE 3316593 [0158]
    • - DE 3836370 [0158]
    • - EP 54105 A [0158]
    • - DE 2003579 [0158]
    • - EP 2866 B [0158]
    • - US 4710542 A [0169]
    • - EP 0245700 B [0169]
    • - WO 2006/042585 A [0177]
    • - EP 0692007 A [0199]
  • Zitierte Nicht-Patentliteratur
    • - Murayama, T., Dynamic Mechanical Analysis of Polymeric Material, Esevier, New York, 1978 und Loren W. Hill, Journal of Coatings Technologe, Vol. 64, No. 808, May 1992, Seiten 31 bis 33 [0031]
    • - „Lackeigenschaften messen und steuern" von G. Meichsner, Th. G. Mezger, J. Schröder, herausgegeben von Ulrich Zoll, erschienen im Vincentz Verlag 2003, Seite 96 ff. [0053]
    • - „Lackeigenschaften messen und steuern" von G. Meichsner, Th. G. Mezger, J. Schröder, herausgegeben von Ulrich Zoll, erschienen im Vincentz Verlag 2003 [0055]
    • - Karlheinz Hill, "Fats and Oils as Oleochemical Raw Materials," Pure Appl. Chem., Vol. 72, Nr. 7, Seiten 1255–1264 (2000), insbesondere Seite 1261 [0066]
    • - B. Singh und Mitarbeiter "Carbamylmethylated Melamines, Novel Crosslinkers for the Coatings Industry" in Advanced Organic Coatings Science and Technology Series, 1991, Band 13, Seiten 193 bis 207 [0169]
    • - B. Ellis „Chemistry and Technology of Epoxy Resins" (Blackie Academic & Professional, 1993, Seiten 1 bis 35) [0170]
    • - „Lackadditive" von Johan Bielemann, Wiley-VCH, Weinheim, New York, 1998 [0189]
    • - (vgl. W. C. Oliver, G. M. Pharr, Journal of Materials Research. 7 (1992), 1565, G. M. Pharr, Materials Science and Engineering A 253 (1998), 151) [0214]
    • - (vgl. W. C. Oliver, G. M. Pharr, Journal of Materials Research. 7 (1992), 1565, G. M. Pharr, Materials Science and Engineering A 253 (1998), 151) [0225]

Claims (22)

  1. Zumindest teilweise vernetzte Beschichtung (K), die aufgebaut ist aus 1. einer oberflächennahen Beschichtungszone (K1) und 2. einer Volumen-Beschichtungszone (K2), wobei die Beschichtung (K) aus einem Beschichtungsmittel (B) erhältlich ist, welches mindestens zwei unterschiedliche, vernetzbare Komponenten (D1) und (D2) enthält, wobei zumindest ein Teil der Komponente (D1) eine oder mehrere oberflächenaktive Struktureinheiten (O) aufweist; dadurch gekennzeichnet, dass (i) die Beschichtung sowohl in der Zone (K1) als auch in der Zone (K2) zumindest teilweise vernetzt ist und (ii) die Vernetzungsdichte der Beschichtung in der Zone (K1) höher ist als die Vernetzungsdichte der Beschichtung in der Zone (K2).
  2. Beschichtung nach Anspruch 1, dadurch gekennzeichnet, dass die zumindest teilweise vernetzte Beschichtung (K) eine chemische Uneinheitlichkeit in Form eines Gradienten senkrecht zur Oberfläche (KO) aufweist.
  3. Beschichtung nach Anspruch 2, dadurch gekennzeichnet, dass die zumindest teilweise vernetzte Beschichtung (K) eine chemische Uneinheitlichkeit in Form eines Gradienten von Siliciumatomen des Typs (Si 1) und/oder des Typs (Si 2)
    Figure 00790001
    senkrecht zur Oberfläche (KO) aufweist, wobei RS1 = organischer Rest, bevorzugt linearer und/oder verzweigter Alkylen- oder Cycloalkylenrest mit 1 bis 20 Kohlenstoffatomen, insbesondere Alkylenrest mit 1 bis 4 Kohlenstoffatomen, R'' = Alkyl, Cycloalkyl, Aryl, oder Aralkyl, wobei die Kohlenstoffkette durch nicht benachbarte Sauerstoff-, Schwefel- oder NRa-Gruppen unterbrochen sein kann, mit Ra = Alkyl, Cycloalkyl, Aryl oder Aralkyl, bevorzugt R'' = Alkylrest, insbesondere mit 1 bis 6 C-Atomen.
  4. Beschichtung nach Anspruch 2 oder 3, dadurch gekennzeichnet, dass der Gradient in der chemische Uneinheitlichkeit auch zu einem Gradienten in den physikalischen Eigenschaften senkrecht zur Oberfläche, bevorzugt zu einem Gradienten in der Kratzfestigkeit und/oder Steinschlagbeständigkeit und/oder Rissbeständigkeit und/oder Abwaschbarkeit und/oder Reparaturlackhaftung und/oder Benetzung und/oder optischem Farbeindruck und/oder Appearance führt.
  5. Beschichtung nach einem der Ansprüche 2 bis 4, dadurch gekennzeichnet, dass der Gradient eine Halbwertstiefe < 1 μm, bevorzugt < 0,1 μm und besonders bevorzugt < 0,05 μm aufweist.
  6. Zumindest teilweise vernetzte Beschichtung (K), die aufgebaut ist aus 1. einer oberflächennahen Beschichtungszone (K1) und 2. einer Volumen-Beschichtungszone (K2), wobei (I) die Beschichtung (K) aus einem Beschichtungsmittel (B) erhältlich ist, welches mindestens zwei unterschiedliche, vernetzbare Komponenten (D1) und (D2) enthält, wobei zumindest ein Teil der Komponente (D1) eine oder mehrere oberflächenaktive Struktureinheiten (O) aufweist, (II) die Konzentration der Komponente (D1) in der oberflächennahen Beschichtungszone (K1) höher ist als in der Volumen-Beschichtungszone (K2), dadurch gekennzeichnet, dass die Mikroeindringhärte und/oder die Trocken-Kratzbeständigkeit der zumindest teilweise vernetzten Beschichtung (K) höher ist als die Mikroeindringhärte und/oder die Trocken-Kratzbeständigkeit einer zumindest teilweise vernetzten Beschichtung (K'), die aus einem Beschichtungsmittel (B') erhältlich ist, welches keine vernetzbare Komponente (D1) enthält.
  7. Beschichtung nach einem der Ansprüche 1 bis 6, dadurch gekennzeichnet, dass die Schichtdicke der oberflächennahen Beschichtungszone (K1) zwischen 1 nm und 500 nm, bevorzugt zwischen 10 nm und 200 nm und besonders bevorzugt zwischen 10 nm und 100 nm und ganz besonders bevorzugt zwischen 10 nm und 50 nm liegt und/oder das Verhältnis der Trockenfilmschichtdicke der oberflächennahen Beschichtungszone (K1) zu der Trockenfilmschichtdicke der Volumen-Beschichtungszone (K2) kleiner als 0,1, bevorzugt kleiner als 0,01, besonders bevorzugt kleiner als 0,005 ist.
  8. Beschichtung nach einem der Ansprüche 1 bis 7, dadurch gekennzeichnet, dass die vernetzbare Komponente (D1) als vernetzbare Gruppen Silangruppen, insbesondere Alkoxysilangruppen, aufweist.
  9. Beschichtung nach einem der Ansprüche 1 bis 8, dadurch gekennzeichnet, dass die oberflächenaktiven Strukturelemente (O) ausgewählt sind aus der Gruppe der Kohlenwasserstoff-Reste und deren Derivaten, insbesondere der fluorierten Kohlenwasserstoff-Reste, der Fettsäure-Reste und der Reste von Fettsäurederivaten sowie aus der Gruppe der ggf. substituierten Siloxan-Reste und besonders bevorzugt der Siloxan-Reste.
  10. Beschichtung nach einem der Ansprüche 1 bis 9, dadurch gekennzeichnet, dass die vernetzbare Komponente (D1) hergestellt worden ist, indem zumindest ein Teil einer Vorstufe der Komponente (D1) und/oder zumindest ein Teil der Komponente (D1) mit einer oder mehreren oberflächenaktiven Verbindungen (OV) modifiziert worden ist.
  11. Beschichtung nach Anspruch 10, dadurch gekennzeichnet, dass (i) die oberflächenaktive Verbindung (OV) mindestens eine Hydroxyl-, Epoxy-, Isocyanat-, Carbamat-, Carboxyl-, Anhydrid-, Amin-, und/oder Thiolgruppe und/oder ethylenisch ungesättigte Doppelbindung aufweist und/oder (ii) die vernetzbare Komponente (D1) und/oder eine Vorstufe der vernetzbaren Komponente (D1) mindestens eine komplemen täre funktionelle Gruppe, ausgewählt aus der Gruppe der Hydroxyl-, Epoxy-, Isocyanat-, Carbamat-, Carboxyl-, Anhydrid-, Amin- und/oder Thiolgruppen und/oder ethylenisch ungesättigte Doppelbindungen, aufweist.
  12. Beschichtung nach Anspruch 10 oder 11, dadurch gekennzeichnet, dass die Verbindung (OV) ein Siloxan der Formel (I) ist
    Figure 00820001
    wobei R1 bis R6 gleiche oder verschiedene Reste sind und R1 = Alkyl-, Cycloalkyl-, Aryl- oder Aralkylrest, wobei die Kohlenstoffkette durch nicht benachbarte Sauerstoff-, Schwefel- oder NRa-Gruppen unterbrochen sein kann, mit Fluor substituierte Alkyl-, Cycloalkyl-, Aryl- oder Aralkylreste, wobei Strukturen, die einen Ethylen-Rest zwischen dem Siliciumatom und dem mit Fluor substituierten organischen Rest aufweisen, bevorzugt sind, R2 = Hydroxy, Alkyl-, Cycloalkyl-, Aryl- oder Aralkylrest, wobei die Kohlenstoffkette durch nicht benachbarte Sauerstoff-, Schwefel- oder NRa-Gruppen unterbrochen sein kann, R3 und R6 = Wasserstoff, Alkyl-, Cycloalkyl-, Aryl- oder Aralkylrest, wobei die Kohlenstoffkette durch nicht benachbarte Sauerstoff-, Schwefel- oder NRa-Gruppen unterbrochen sein kann, mit Fluor substituierte Alkyl-, Cycloalkyl-, Aryl- oder Aralkylreste, wobei Strukturen, die einen Ethylen-Rest zwischen dem Siliciumatom und dem mit Fluor substituierten organischen Rest aufweisen, bevorzugt sind, R4 und R5 = Wasserstoff, Hydroxy, Alkyl-, Cycloalkyl-, Aryl- oder Aralkylrest, wobei die Kohlenstoffkette durch nicht benachbarte Sauerstoff-, Schwefel- oder NRa-Gruppen unterbrochen sein kann, wobei mindestens einer der Reste R2, R4 und R5 zusätzlich eine funktionelle Gruppe trägt, die reaktiv gegenüber der komplementären funktionellen Gruppen der Komponente (D1) ist, und m1 = 1 bis 80, bevorzugt 3 bis 20 und m2 = 0 bis 80, bevorzugt 0 bis 10.
  13. Beschichtung nach Anspruch 10 oder 11, dadurch gekennzeichnet, dass die Verbindung (OV) ein Siloxan der Formel (III) ist
    Figure 00830001
    wobei R1 und R4 die vorstehend genannte Bedeutung haben und Methyl-, Ethyl- und Phenylreste sowie Alkylreste, die zum Teil mit Fluor bzw. der funktionellen Gruppe substituiert sind, bevorzugt sind und R1 besonders bevorzugt ein Methylrest, und/oder die funktionelle Gruppe bevorzugt eine Hydroxylgruppe ist, m = 1 bis 80, bevorzugt 3 bis 20 und besonders bevorzugt 5 bis 12.
  14. Beschichtung nach einem der Ansprüche 1 bis 13, dadurch gekennzeichnet, dass die vernetzbare Komponente (D1) mindestens einen reaktiven Rest der Formel (VI) -N R'''-C(O)-N-(L-SiR''x(OR')3-x)n(L'-SiR''y(OR')3-y)m (VI)mit R''' = Wasserstoff, Alkyl, Cycloalkyl, Aryl, oder Aralkyl, wobei die Kohlenstoffkette durch nicht benachbarte Sauerstoff-, Schwefel- oder NRa-Gruppen unterbrochen sein kann, mit Ra = Alkyl, Cycloalkyl, Aryl oder Aralkyl, R' = Wasserstoff, Alkyl oder Cycloalkyl, wobei die Kohlenstoffkette durch nicht benachbarte Sauerstoff-, Schwefel- oder NRa-Gruppen unterbrochen sein kann, L, L' = linearer und/oder verzweigter Alkylen- oder Cycloalkylenrest mit 1 bis 20 Kohlenstoffatomen, insbesondere Alkylenrest mit 1 bis 4 Kohlenstoffatomen, R'' = Alkyl, Cycloalkyl, Aryl, oder Aralkyl, wobei die Kohlenstoffkette durch nicht benachbarte Sauerstoff-, Schwefel- oder NRa-Gruppen unterbrochen sein kann, n = 0 bis 2, m = 0 bis 2, m + n = 2, sowie x, y = 0 bis 2 aufweist.
  15. Beschichtung nach einem der Ansprüche 1 bis 14, dadurch gekennzeichnet, dass das Beschichtungsmittel (B) die Komponente (D1) in einer Menge von 0,1 bis 35 Gew.-%, insbesondere von 0,5 bis 15 Gew.-%, und/oder den Katalysator (C) in einer Menge von 0,1 bis 15 Gew.-%, insbesondere von 0,5 bis 5 Gew.-%, und/oder die Komponente (D2) in einer Menge von 50 bis 99,8 Gew.-%, insbesondere von 80 bis 99,4 Gew.-%, jeweils bezogen auf die nichtflüchtigen Bestandteile des Beschichtungsmittels (B), enthält.
  16. Beschichtung nach einem der Ansprüche 1 bis 15, dadurch gekennzeichnet, dass die vernetzbare Komponente (D2) aus einem oder mehreren Bindemitteln (BM) und ggf. einem oder mehreren Vernetzungsmitteln (VM) besteht.
  17. Beschichtung nach Anspruch 16, dadurch gekennzeichnet, dass die Bindemittel (BM) ausgewählt sind aus der Gruppe der oligomeren und/oder polymeren Verbindungen, die Acrylatgruppen, Methacrylatgruppen, Hydroxylgruppen, Carbamatgruppen, Epoxygruppen, Isocyanatgruppen und Carboxylgruppen, bevorzugt Hydroxylgruppen und/oder Carbamatgruppen, aufweisen und/oder die Vernetzungsmittel (VM) ausgewählt sind aus der Gruppe der Aminoplastharze, unblockierten Di- und/oder Polyisocyanate, blockierten Di- und/oder Polyisocyanate, Polyepoxide, Polycarbonsäuren, Polyanhydride und der Polyole.
  18. Effekt- und/oder farbgebende Mehrschichtlackierung aus mindestens einer pigmentierten Beschichtung und einer darauf angeordneten transparenten Beschichtung, dadurch gekennzeichnet, dass die transparente Beschichtung eine Beschichtung nach einem der Ansprüche 1 bis 17 ist.
  19. Verfahren zur Herstellung der Mehrschichtlackierung nach Anspruch 18, bei dem auf ein ggf. vorbeschichtetes Substrat mindestens ein pigmentiertes Beschichtungsmittel und auf mindestens einen Teil der so erhaltenen pigmentierten Beschichtung mindestens ein transparentes Beschichtungsmittel (B) aufgebracht und gehärtet wird.
  20. Verfahren nach Anspruch 19, dadurch gekennzeichnet, dass es in der Automobilserien- und/oder Nutzfahrzeug- und/oder Reparaturlackierung, zur Beschichtung von Karosserie-innen- oder -Aussenbauteilen oder von Bauteilen für den Schiff- und Flugzeugbau oder von Bauteilen für Haushalts- und Elektrogeräte oder von Kunststoffformteilen oder Folien eingesetzt wird.
  21. Verfahren zur Steuerung der Eigenschaften von zumindest teilweise vernetzten Beschichtungen (K), bei dem die Beschichtung (K) aufgebaut ist aus einer oberflächennahen Beschichtungszone (K1) und einer Volumen-Beschichtungszone (K2) und die Beschichtung (K) hergestellt wird aus einem Beschichtungsmittel (B), welches mindestens zwei unterschiedliche, vernetzbare Komponenten (D1) und (D2) enthält, wobei zumindest ein Teil der Komponente (D1) eine oder mehrere oberflächenaktive Struktureinheiten (O) aufweist; dadurch gekennzeichnet, dass (i) die Vernetzungsdichte des aus der Komponente (D1) gebildeten Netzwerkes (N1) höher ist als die Vernetzungsdichte des aus der Komponente (D2) gebildeten Netzwerkes (N2) und (ii) über das Verhältnis der Vernetzungsdichte des aus der Komponente (D1) gebildeten Netzwerkes (N1) zu der Vernetzungsdichte des aus der Komponente (D2) gebildeten Netzwerkes (N2) die Eigenschaften der Beschichtung gesteuert werden.
  22. Verfahren nach Anspruch 21, dadurch gekennzeichnet, dass die oberflächennahe Beschichtungszone (K1) im Wesentlichen durch die zumindest teilweise vernetze Komponente (D1) und die Volumenbeschichtungs-Zone (K2) im Wesentlichen durch die zumindest teilweise vernetze Komponente (D2) gebildet wird.
DE200710013242 2007-03-15 2007-03-15 Hochkratzfeste Beschichtung mit guter Witterungs- und Rissbeständigkeit Withdrawn DE102007013242A1 (de)

Priority Applications (11)

Application Number Priority Date Filing Date Title
DE200710013242 DE102007013242A1 (de) 2007-03-15 2007-03-15 Hochkratzfeste Beschichtung mit guter Witterungs- und Rissbeständigkeit
MX2009009620A MX2009009620A (es) 2007-03-15 2008-01-23 Revestimientos de gran resistencia contra rayones con buena resistencia a la intemperie y a grietas.
CA 2679644 CA2679644A1 (en) 2007-03-15 2008-01-23 High scratch resistance coatings with good weathering and crack resistance
CN200880010519.0A CN101646735B (zh) 2007-03-15 2008-01-23 具有良好的耐候性和耐裂性的高耐刮擦性涂料
DE200850003170 DE502008003170D1 (de) 2007-03-15 2008-01-23 Hochkratzfeste beschichtungen mit guter witterungs- und rissbeständigkeit
AT08707204T ATE505518T1 (de) 2007-03-15 2008-01-23 Hochkratzfeste beschichtungen mit guter witterungs- und rissbeständigkeit
EP20080707204 EP2137269B1 (de) 2007-03-15 2008-01-23 Hochkratzfeste beschichtungen mit guter witterungs- und rissbeständigkeit
US12/531,347 US9169405B2 (en) 2007-03-15 2008-01-23 Highly scratch-resistant coatings having good weathering and crack resistance
JP2009553022A JP5656409B2 (ja) 2007-03-15 2008-01-23 良好な耐候性および耐亀裂性を有する高耐擦過性コーティング
PCT/EP2008/000487 WO2008110230A1 (de) 2007-03-15 2008-01-23 Hochkratzfeste beschichtungen mit guter witterungs- und rissbeständigkeit
US14/536,171 US20150056458A1 (en) 2007-03-15 2014-11-07 Highly scratch-resistant coatings having good weathering and crack resistance

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
DE200710013242 DE102007013242A1 (de) 2007-03-15 2007-03-15 Hochkratzfeste Beschichtung mit guter Witterungs- und Rissbeständigkeit

Publications (1)

Publication Number Publication Date
DE102007013242A1 true DE102007013242A1 (de) 2008-09-18

Family

ID=39271697

Family Applications (2)

Application Number Title Priority Date Filing Date
DE200710013242 Withdrawn DE102007013242A1 (de) 2007-03-15 2007-03-15 Hochkratzfeste Beschichtung mit guter Witterungs- und Rissbeständigkeit
DE200850003170 Active DE502008003170D1 (de) 2007-03-15 2008-01-23 Hochkratzfeste beschichtungen mit guter witterungs- und rissbeständigkeit

Family Applications After (1)

Application Number Title Priority Date Filing Date
DE200850003170 Active DE502008003170D1 (de) 2007-03-15 2008-01-23 Hochkratzfeste beschichtungen mit guter witterungs- und rissbeständigkeit

Country Status (9)

Country Link
US (2) US9169405B2 (de)
EP (1) EP2137269B1 (de)
JP (1) JP5656409B2 (de)
CN (1) CN101646735B (de)
AT (1) ATE505518T1 (de)
CA (1) CA2679644A1 (de)
DE (2) DE102007013242A1 (de)
MX (1) MX2009009620A (de)
WO (1) WO2008110230A1 (de)

Cited By (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US8569438B2 (en) 2006-12-19 2013-10-29 Basf Coatings Gmbh Coating agents having high scratch resistance and weathering stability
US8658752B2 (en) 2008-06-25 2014-02-25 Basf Coatings Gmbh Use of partially silanized polyisocyanate-based compounds as crosslinking-agents in coating compositions, and coating compositions comprising the compounds
US8679589B2 (en) 2007-12-19 2014-03-25 Basf Coatings Gmbh Coating agent having high scratch resistance and high weathering resistance
US8808805B2 (en) 2007-12-19 2014-08-19 Basf Coatings Gmbh Coating agent with high scratch resistance and weathering resistance
US9090732B2 (en) 2007-12-19 2015-07-28 Basf Coatings Gmbh Coating composition having a high scratch resistance and weathering stability

Families Citing this family (16)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE102007013242A1 (de) 2007-03-15 2008-09-18 Basf Coatings Ag Hochkratzfeste Beschichtung mit guter Witterungs- und Rissbeständigkeit
DE102007013262A1 (de) 2007-03-15 2008-09-18 Basf Coatings Ag Beschichtungsmittel enthaltend Addukte mit Silanfunktionalität und daraus hergestellte hochkratzfeste Beschichtungen mit verbesserter Rissbeständigkeit
DE102009018216A1 (de) * 2009-04-21 2010-10-28 Basf Coatings Ag Mehrschichtlackierung, ein Verfahren zu ihrer Herstellung und ihre Verwendung
DE102009054071A1 (de) 2009-11-20 2011-05-26 Basf Coatings Gmbh Beschichtungsmittel mit guter Lagerbeständigkeit und daraus hergestellte Beschichtungen mit hoher Kratzfestigkeit bei gleichzeitig guter Witterungsbeständigkeit
CN103124881B (zh) * 2011-04-17 2017-07-04 亮源工业（以色列）有限公司 太阳辐射吸收性制剂以及相关设备和方法
WO2013052881A2 (en) 2011-10-07 2013-04-11 Hearing Components, Inc. Foam cushion for headphones
DE102012204290A1 (de) 2012-03-19 2013-09-19 Evonik Degussa Gmbh Addukte aus Isocyanatoalkyl-trialkoxysilanen und aliphatischen, alkyl-verzweigten Diolen oder Polyolen
HUE048421T2 (hu) 2014-06-10 2020-07-28 Gen Cable Technologies Corp Kikeményíthetõ kétrészes bevonó vegyület vezetékekhez
MX375884B (es) * 2014-12-08 2025-03-06 Basf Coatings Gmbh Composiciones no acuosas de materiales de recubrimiento, recubrimientos producidos a partir de ellas y que tienen mejoradas adhesion y resistencia a los arañazos y tambien el uso de las mismas.
US10752724B2 (en) 2015-04-21 2020-08-25 Covestro Deutschland Ag Process for producing polyisocvanurate plastics having functionalized surfaces
US11859099B2 (en) 2015-06-01 2024-01-02 Ndsu Research Foundation Amphiphilic siloxane-polyurethane fouling-release coatings and uses thereof
US10647878B2 (en) * 2015-06-01 2020-05-12 Ndsu Research Foundation Amphiphilic siloxane-polyurethane fouling-release coatings and uses thereof
TWI712682B (zh) * 2016-04-28 2020-12-11 日商住友化學股份有限公司 被膜
CN106238285B (zh) * 2016-08-25 2019-12-27 中国电子科技集团公司第十研究所 散热齿类零件表面的复合涂漆方法
CN112601772A (zh) 2018-08-21 2021-04-02 赢创运营有限公司 由脒盐催化的含硅烷官能聚氨酯树脂的可热固化涂料组合物
CA3245955A1 (en) * 2022-03-23 2023-09-28 Basf Coatings Gmbh PROCESS FOR PRODUCING A COATED OBJECT COMPRISING COATING LAYERS WITH ADJUSTABLE PROPERTIES

Citations (18)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE2003579A1 (de) 1969-01-28 1970-07-30 Toa Gosei Chem Ind Verfahren zur Herstellung von Polyester-Diacrylaten
EP0002866B1 (de) 1977-12-21 1981-07-08 Akzo N.V. Verfahren zum Überziehen von Substraten mit einem durch Bestrahlung härtbaren Überzugsmittel
EP0054105A1 (de) 1980-12-10 1982-06-23 Vianova Kunstharz Aktiengesellschaft Verfahren zur Herstellung von (meth)acrylsäuremodifizierten Polyestern
DE3316593A1 (de) 1983-05-06 1984-11-08 Basf Ag, 6700 Ludwigshafen Verfahren zur herstellung von (meth)-acrylsaeureestern und deren verwendung
US4598131A (en) 1984-12-19 1986-07-01 Ppg Industries, Inc. Catalysts for curable coating vehicle based upon aminoalkyloxy silanes and organic isocyanates
US4710542A (en) 1986-05-16 1987-12-01 American Cyanamid Company Alkylcarbamylmethylated amino-triazine crosslinking agents and curable compositions containing the same
DE3836370A1 (de) 1988-10-26 1990-05-17 Basf Lacke & Farben Verfahren zum beschichten von holz, holzwerkstoffen und papier
EP0692007A1 (de) 1993-03-31 1996-01-17 BASF Lacke + Farben AG Verfahren zur herstellung einer zweischichtigen decklackierung auf einer substratoberfläche
WO2001009260A1 (en) 1999-07-30 2001-02-08 Ppg Industries Ohio, Inc. Coating compositions having improved scratch resistance, coated substrates and methods related thereto
WO2001098393A1 (en) 2000-06-22 2001-12-27 Basf Corporation Coating compositions having improved adhesion to aluminum substrates
EP1295914A2 (de) * 2001-09-19 2003-03-26 Nissan Motor Co., Ltd. Klarlackzusammensetzung zur Bildung von Mehrschichtaufbauten auf Karosserien
US20040209088A1 (en) * 2003-04-16 2004-10-21 Retsch William H. Coating composition having improved mar and scratch properties
WO2005028550A2 (en) 2003-07-09 2005-03-31 Virginia Commonwealth University Method for polymeric surface modification
EP1204701B1 (de) 1999-07-30 2005-09-21 PPG Industries Ohio, Inc. Beschichtungszusammensetzungen mit verbesserter kratzfestigkeit und beschichtete oberflächen
DE102004050747A1 (de) 2004-10-19 2006-04-27 Basf Coatings Ag Beschichtungsmittel enthaltend Addukte mit Alkoxysilanfunktionalität
WO2006097387A1 (de) 2005-03-18 2006-09-21 Basf Coatings Ag Epoxid- und silangruppen enthaltende oligomere und polymere, verfahren zu ihrer herstellung und ihre verwendung
US20060217472A1 (en) 2005-03-11 2006-09-28 Staunton Thomas J Scratch resistant curable coating composition
DE102005045228A1 (de) 2005-09-22 2007-04-05 Basf Coatings Ag Verwendung von Phosphonsäurediestern und Diphosphonsäurediestern sowie silangruppenhaltige, härtbare Gemische, enthaltend Phosphonsäurediester und Diphosphonsäurediester

Family Cites Families (36)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS5536216A (en) 1978-09-05 1980-03-13 Mitsubishi Gas Chem Co Inc Curing of organoalkoxysilane compound
FR2517677B1 (fr) 1981-12-09 1986-05-16 Roussel Uclaf Nouveaux ethers dont les restes organiques comportent des atomes chiraux, leur procede de preparation et leur application au dedoublement des alcools ou de certains composes de structure hemiacetalique.
US4499151A (en) 1983-03-29 1985-02-12 Ppg Industries, Inc. Color plus clear coating method utilizing addition interpolymers containing alkoxy silane and/or acyloxy silane groups
US4499150A (en) 1983-03-29 1985-02-12 Ppg Industries, Inc. Color plus clear coating method utilizing addition interpolymers containing alkoxy silane and/or acyloxy silane groups
JP2628373B2 (ja) 1989-04-28 1997-07-09 大日精化工業株式会社 塗料組成物
CA2042155A1 (en) 1990-05-29 1991-11-30 Clint W. Carpenter Surface-modified micaceous particulates having improved dispersibility in aqueous media
GB9210653D0 (en) 1992-05-19 1992-07-01 Ici Plc Silane functional oligomer
DE4302393A1 (de) 1993-01-28 1994-08-04 Wacker Chemie Gmbh Zu Elastomeren vernetzende Organopolysiloxanmassen
WO1995031513A1 (en) * 1994-05-11 1995-11-23 Exxon Chemical Patents Inc. Amine-neutralized phosphate ester catalysts for hydroxy functional resins and amino cross-linking agents
JPH09220518A (ja) 1995-12-15 1997-08-26 Sekisui Chem Co Ltd 撥水性皮膜を有する物品および製造方法
US6462117B1 (en) 1997-02-20 2002-10-08 Arco Chemical Technology L.P. Coatings and inks based on solvents having negligible photochemical reactivity
US5939491A (en) * 1997-08-01 1999-08-17 Ppg Industries Ohio, Inc. Curable compositions based on functional polysiloxanes
US6225434B1 (en) * 1997-08-01 2001-05-01 Ppg Industries Ohio, Inc. Film-forming compositions having improved scratch resistance
US5916992A (en) * 1997-08-01 1999-06-29 Ppg Industries Ohio, Inc. Polysiloxane polyols
JPH11116847A (ja) 1997-10-09 1999-04-27 Kanegafuchi Chem Ind Co Ltd 上塗り塗料組成物およびその塗膜の形成方法
ATE427985T1 (de) 1999-07-30 2009-04-15 Ppg Ind Ohio Inc Flexible beschichtungszusammensetzungen mit verbesserter kratzfestigkeit, beschichtete oberflache und verfahren zu deren herstellung
WO2001009259A1 (en) * 1999-07-30 2001-02-08 Ppg Industries Ohio, Inc. Coating compositions having improved scratch resistance, coated substrates and methods related thereto
US6391390B1 (en) 2000-03-22 2002-05-21 Basf Corporation Curable coating composition with improved durability
US6384119B1 (en) 2000-06-22 2002-05-07 Basf Corporation Coating compositions comprising volatile linear siloxane fluids
DE60104008T2 (de) 2000-07-07 2005-08-25 Basf Corp., Southfield Beschichtunszusammensetzungen mit flüchtigen linearen siloxan-flüssigkeiten
EP1178088B1 (de) 2000-07-31 2006-10-11 Nissan Motor Co., Ltd. Klarlackzusammensetzung, Verfahren zur Herstellung eines Beschichtungsfilms und Mehrschichtüberzug
DE10113980A1 (de) 2001-03-22 2002-10-02 Consortium Elektrochem Ind Silanterminiertes Polydiorganosiloxan-Urethan-Copolymer
WO2003013199A2 (en) 2001-07-27 2003-02-13 Eikos, Inc. Conformal coatings comprising carbon nanotubes
US6592998B2 (en) * 2001-07-31 2003-07-15 Ppg Industries Ohio, Inc. Multi-layer composites formed from compositions having improved adhesion, coating compositions, and methods related thereto
JP2003049116A (ja) 2001-08-09 2003-02-21 Kansai Paint Co Ltd 自動車用塗料組成物及び塗膜形成方法
TWI228553B (en) 2001-11-16 2005-03-01 Du Pont Method of producing coating compositions and coating compositions made therefrom
EP1371693A3 (de) 2002-06-14 2004-01-07 Rohm And Haas Company Beschädigungsbeständige Beschichtungen, Filme und Artikel enthaltend vernetzte Nanopartikel
JP3938528B2 (ja) 2002-08-05 2007-06-27 株式会社豊田中央研究所 塗料組成物、塗料組成物を用いた耐摩耗性被覆膜の製造方法および塗料組成物からなる耐摩耗性被覆膜
US20040109853A1 (en) 2002-09-09 2004-06-10 Reactive Surfaces, Ltd. Biological active coating components, coatings, and coated surfaces
CN1225515C (zh) * 2002-09-30 2005-11-02 罗姆和哈斯公司 含有交联的纳米颗粒的耐破损涂层、薄膜和制品
US20050208312A1 (en) 2004-03-17 2005-09-22 Isidor Hazan One-pack primer surfacer composition for SMC automotive body panels
DE102004050748A1 (de) * 2004-10-19 2006-04-20 Basf Coatings Aktiengesellschaft Hochkratzfeste und hochelastische Beschichtungsmittel auf Basis von Alkoxysilanen
CN101248127A (zh) 2005-08-25 2008-08-20 纳幕尔杜邦公司 改性纳米颗粒
US20070123621A1 (en) 2005-09-15 2007-05-31 Basf Corporation Coating compositions with silylated diols
DE102007013262A1 (de) 2007-03-15 2008-09-18 Basf Coatings Ag Beschichtungsmittel enthaltend Addukte mit Silanfunktionalität und daraus hergestellte hochkratzfeste Beschichtungen mit verbesserter Rissbeständigkeit
DE102007013242A1 (de) 2007-03-15 2008-09-18 Basf Coatings Ag Hochkratzfeste Beschichtung mit guter Witterungs- und Rissbeständigkeit

Patent Citations (21)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE2003579A1 (de) 1969-01-28 1970-07-30 Toa Gosei Chem Ind Verfahren zur Herstellung von Polyester-Diacrylaten
EP0002866B1 (de) 1977-12-21 1981-07-08 Akzo N.V. Verfahren zum Überziehen von Substraten mit einem durch Bestrahlung härtbaren Überzugsmittel
EP0054105A1 (de) 1980-12-10 1982-06-23 Vianova Kunstharz Aktiengesellschaft Verfahren zur Herstellung von (meth)acrylsäuremodifizierten Polyestern
DE3316593A1 (de) 1983-05-06 1984-11-08 Basf Ag, 6700 Ludwigshafen Verfahren zur herstellung von (meth)-acrylsaeureestern und deren verwendung
US4598131A (en) 1984-12-19 1986-07-01 Ppg Industries, Inc. Catalysts for curable coating vehicle based upon aminoalkyloxy silanes and organic isocyanates
US4710542A (en) 1986-05-16 1987-12-01 American Cyanamid Company Alkylcarbamylmethylated amino-triazine crosslinking agents and curable compositions containing the same
EP0245700B1 (de) 1986-05-16 1994-08-24 Cytec Technology Corp. Vernetzer aus alkylcarbamylmethylierten Aminotriazinen und diese enthaltende härtbare Zusammensetzungen
DE3836370A1 (de) 1988-10-26 1990-05-17 Basf Lacke & Farben Verfahren zum beschichten von holz, holzwerkstoffen und papier
EP0692007A1 (de) 1993-03-31 1996-01-17 BASF Lacke + Farben AG Verfahren zur herstellung einer zweischichtigen decklackierung auf einer substratoberfläche
EP1204701B1 (de) 1999-07-30 2005-09-21 PPG Industries Ohio, Inc. Beschichtungszusammensetzungen mit verbesserter kratzfestigkeit und beschichtete oberflächen
WO2001009260A1 (en) 1999-07-30 2001-02-08 Ppg Industries Ohio, Inc. Coating compositions having improved scratch resistance, coated substrates and methods related thereto
WO2001098393A1 (en) 2000-06-22 2001-12-27 Basf Corporation Coating compositions having improved adhesion to aluminum substrates
EP1295914A2 (de) * 2001-09-19 2003-03-26 Nissan Motor Co., Ltd. Klarlackzusammensetzung zur Bildung von Mehrschichtaufbauten auf Karosserien
EP1295914B1 (de) 2001-09-19 2006-03-29 Nissan Motor Co., Ltd. Klarlackzusammensetzung zur Bildung von Mehrschichtaufbauten auf Karosserien
US20040209088A1 (en) * 2003-04-16 2004-10-21 Retsch William H. Coating composition having improved mar and scratch properties
WO2005028550A2 (en) 2003-07-09 2005-03-31 Virginia Commonwealth University Method for polymeric surface modification
DE102004050747A1 (de) 2004-10-19 2006-04-27 Basf Coatings Ag Beschichtungsmittel enthaltend Addukte mit Alkoxysilanfunktionalität
WO2006042585A1 (de) 2004-10-19 2006-04-27 Basf Coatings Ag Beschichtungsmittel enthaltend addukte mit alkoxysilanfunktionalität
US20060217472A1 (en) 2005-03-11 2006-09-28 Staunton Thomas J Scratch resistant curable coating composition
WO2006097387A1 (de) 2005-03-18 2006-09-21 Basf Coatings Ag Epoxid- und silangruppen enthaltende oligomere und polymere, verfahren zu ihrer herstellung und ihre verwendung
DE102005045228A1 (de) 2005-09-22 2007-04-05 Basf Coatings Ag Verwendung von Phosphonsäurediestern und Diphosphonsäurediestern sowie silangruppenhaltige, härtbare Gemische, enthaltend Phosphonsäurediester und Diphosphonsäurediester

Non-Patent Citations (7)

* Cited by examiner, † Cited by third party
Title
"Lackadditive" von Johan Bielemann, Wiley-VCH, Weinheim, New York, 1998
"Lackeigenschaften messen und steuern" von G. Meichsner, Th. G. Mezger, J. Schröder, herausgegeben von Ulrich Zoll, erschienen im Vincentz Verlag 2003, Seite 96 ff.
(vgl. W. C. Oliver, G. M. Pharr, Journal of Materials Research. 7 (1992), 1565, G. M. Pharr, Materials Science and Engineering A 253 (1998), 151)
B. Ellis "Chemistry and Technology of Epoxy Resins" (Blackie Academic & Professional, 1993, Seiten 1 bis 35)
B. Singh und Mitarbeiter "Carbamylmethylated Melamines, Novel Crosslinkers for the Coatings Industry" in Advanced Organic Coatings Science and Technology Series, 1991, Band 13, Seiten 193 bis 207
Karlheinz Hill, "Fats and Oils as Oleochemical Raw Materials," Pure Appl. Chem., Vol. 72, Nr. 7, Seiten 1255-1264 (2000), insbesondere Seite 1261
Murayama, T., Dynamic Mechanical Analysis of Polymeric Material, Esevier, New York, 1978 und Loren W. Hill, Journal of <?page 6?>Coatings Technologe, Vol. 64, No. 808, May 1992, Seiten 31 bis 33

Cited By (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US8569438B2 (en) 2006-12-19 2013-10-29 Basf Coatings Gmbh Coating agents having high scratch resistance and weathering stability
US9353287B2 (en) 2006-12-19 2016-05-31 Basf Coatings Gmbh Coating agents having high scratch resistance and weathering stability
US8679589B2 (en) 2007-12-19 2014-03-25 Basf Coatings Gmbh Coating agent having high scratch resistance and high weathering resistance
US8808805B2 (en) 2007-12-19 2014-08-19 Basf Coatings Gmbh Coating agent with high scratch resistance and weathering resistance
US9090732B2 (en) 2007-12-19 2015-07-28 Basf Coatings Gmbh Coating composition having a high scratch resistance and weathering stability
US8658752B2 (en) 2008-06-25 2014-02-25 Basf Coatings Gmbh Use of partially silanized polyisocyanate-based compounds as crosslinking-agents in coating compositions, and coating compositions comprising the compounds

Also Published As

Publication number Publication date
US9169405B2 (en) 2015-10-27
WO2008110230A1 (de) 2008-09-18
JP2010521543A (ja) 2010-06-24
CN101646735B (zh) 2014-11-05
EP2137269B1 (de) 2011-04-13
CN101646735A (zh) 2010-02-10
JP5656409B2 (ja) 2015-01-21
DE502008003170D1 (de) 2011-05-26
US20100167033A1 (en) 2010-07-01
MX2009009620A (es) 2009-11-19
CA2679644A1 (en) 2008-09-18
EP2137269A1 (de) 2009-12-30
ATE505518T1 (de) 2011-04-15
US20150056458A1 (en) 2015-02-26

Similar Documents

Publication Publication Date Title
EP2134798B1 (de) Beschichtungsmittel enthaltend addukte mit silanfunktionalität und daraus hergestellte hochkratzfeste beschichtungen mit verbesserter rissbeständigkeit
EP2137269B1 (de) Hochkratzfeste beschichtungen mit guter witterungs- und rissbeständigkeit
EP2091987B1 (de) Beschichtungsmittel mit hoher kratzbeständigkeit und witterungsstabilität
EP2373719B1 (de) Beschichtungsmittel und daraus hergestellte beschichtungen mit hoher kratzbeständigkeit und witterungsstabilität sowie guten optischen eigenschaften
EP2225301B1 (de) Beschichtungsmittel mit hoher kratzbeständigkeit und witterungsstabilität
EP2294151B2 (de) Verwendung teilsilanisierter verbindungen auf polyisocyanatbasis als vernetzungsmittel in beschichtungszusammensetzungen und beschichtungszusammensetzung enthaltend die verbindungen
EP2225300B1 (de) Beschichtungsmittel mit hoher kratzbeständigkeit und witterungsstabilität
DE102007061854A1 (de) Beschichtungsmittel mit hoher Kratzbeständigkeit und Witterungsstabilität
EP3464409A1 (de) Beschichtungsmittel und daraus hergestellte beschichtungen mit verbesserten anschmutzungsresistenzen und (selbst)reinigungseigenschaften sowie deren verwendung
EP2475698B1 (de) Bindemittelmischung und sie enthaltende beschichtungsmittel sowie daraus hergestellte beschichtungen mit hoher kratzbeständigkeit und witterungsstabilität sowie guten optischen eigenschaften

Legal Events

Date Code Title Description
OP8 Request for examination as to paragraph 44 patent law
8181 Inventor (new situation)

Inventor name: ESSIG, MANFRED, DR., 67697 OTTERBERG, DE

Inventor name: POPPE, ANDREAS, DR., 48324 SENDENHORST, DE

Inventor name: WEGNER, EGON, DR., 48268 GREVEN, DE

Inventor name: KUTSCHERA, MICHAEL, DR., 83339 CHIEMING, DE

8127 New person/name/address of the applicant

Owner name: BASF COATINGS GMBH, 48165 MUENSTER, DE

R120 Application withdrawn or ip right abandoned
