DE60007138T2 - Alkalische zelle mit verbesserte anode - Google Patents

Alkalische zelle mit verbesserte anode Download PDF

Info

Publication number
DE60007138T2
DE60007138T2 DE60007138T DE60007138T DE60007138T2 DE 60007138 T2 DE60007138 T2 DE 60007138T2 DE 60007138 T DE60007138 T DE 60007138T DE 60007138 T DE60007138 T DE 60007138T DE 60007138 T2 DE60007138 T2 DE 60007138T2
Authority
DE
Germany
Prior art keywords
cell
anode
zinc
weight
watt
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Expired - Fee Related
Application number
DE60007138T
Other languages
English (en)
Other versions
DE60007138D1 (de
Inventor
Barbara Brys
B. Peter HARRIS
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Gillette Co LLC
Original Assignee
Gillette Co LLC
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Gillette Co LLC filed Critical Gillette Co LLC
Application granted granted Critical
Publication of DE60007138D1 publication Critical patent/DE60007138D1/de
Publication of DE60007138T2 publication Critical patent/DE60007138T2/de
Anticipated expiration legal-status Critical
Expired - Fee Related legal-status Critical Current

Links

Classifications

    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M6/00—Primary cells; Manufacture thereof
    • H01M6/04—Cells with aqueous electrolyte
    • H01M6/06—Dry cells, i.e. cells wherein the electrolyte is rendered non-fluid
    • H01M6/08—Dry cells, i.e. cells wherein the electrolyte is rendered non-fluid with cup-shaped electrodes
    • H01M6/085—Dry cells, i.e. cells wherein the electrolyte is rendered non-fluid with cup-shaped electrodes of the reversed type, i.e. anode in the centre
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/62—Selection of inactive substances as ingredients for active masses, e.g. binders, fillers
    • H01M4/621—Binders
    • H01M4/622—Binders being polymers
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/62—Selection of inactive substances as ingredients for active masses, e.g. binders, fillers
    • H01M4/624—Electric conductive fillers
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M2300/00—Electrolytes
    • H01M2300/0002—Aqueous electrolytes
    • H01M2300/0014—Alkaline electrolytes
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/38—Selection of substances as active materials, active masses, active liquids of elements or alloys
    • H01M4/42—Alloys based on zinc
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
    • Y02E60/10—Energy storage using batteries

Landscapes

  • Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Electrochemistry (AREA)
  • General Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Manufacturing & Machinery (AREA)
  • Battery Electrode And Active Subsutance (AREA)
  • Primary Cells (AREA)

Description

  • Die vorliegende Erfindung betrifft alkalische Zellen mit einer Kathode, die Mangandioxid umfasst. Die Erfindung betrifft im Besonderen eine alkalische Zelle mit einer Anode, die Zink umfasst, mit einer Kathode, die Mangandioxid umfasst, und einem Elektrolyt, der Kaliumhydroxid umfasst, wobei die Anode elektrisch leitfähige Zusatzstoffe aufweist, wie etwa Metallpulver, im Besonderen Zinnpulver.
  • STAND DER TECHNIK
  • Der Zelleninhalt einer primären alkalischen Zelle weist für gewöhnlich eine Anode auf, die aktives Zinkanodenmaterial, alkalisches Elektrolyt umfasst, eine Kathode, die aktives Mangandioxid-Kathodenmaterial umfasst, und einen für Elektrolytionen durchlässigen Separator, der für gewöhnlich ein nichtgewebtes Material umfasst, das Zellulosefasern und Polyvinylalkoholfasern aufweist. Das aktive Anodenmaterial umfasst Zinkpartikel, denen Zinkoxid beigemischt ist, sowie herkömmliche Gelbildner, wie etwa Carboximethylcellulose oder Acrylsäurecopolymere, und Elektrolyt. Der Gelbildner hält die Zinkpartikel an der Verwendungsposition und in Kontakt miteinander. Ein leitfähiger Metallnagel, der als Anoden-Stromabnehmer bekannt ist, wird für gewöhnlich in das Anodenmaterial in Kontakt mit der Endkappe eingeführt, die den negativen Anschluss der Zelle bildet. Bei dem alkalischen Elektrolyt handelt es sich für gewöhnlich um eine wässerige Lösung aus Kaliumhydroxid, wobei andere alkalische Lösungen aus Natrium oder Lithiumhydroxid ebenfalls verwendet werden können. Bei dem Kathodenmaterial handelt es sich für gewöhnlich um Mangandioxid und es kann geringe Mengen Kohlenstoff oder Graphit aufweisen, um die Leitfähigkeit zu erhöhen. Herkömmliche alkalische Zellen weisen feste Kathoden auf, die für Batterien geeignetes Mangandioxid in Partikelform umfassen. Der hierin verwendete Begriff für Batterien geeignetes Mangandioxid betrifft Mangandioxid, dass allgemein eine Reinheit von mindestens etwa 91 Gewichtsprozent aufweist. Elektrolytisches MnO2 (EMD) ist die bevorzugte Form von Mangandioxid für alkalische Zellen, und zwar aufgrund seiner hohen Dichte und da es durch elektrolytische Verfahren bequem mit hoher Reinheit gewonnen werden kann. EMD wird für gewöhnlich aus der direkten Elektrolyse eines Bads aus Mangansulfat und Schwefelsäure hergestellt.
  • In den Kathoden herkömmlicher Zn/MnO2-Alkalizellen weist die Mangandioxidzusammensetzung für gewöhnlich zwischen etwa 70 und 87 Gewichtsprozent auf. Eine partikuläre Graphit- und wässerige KOH-Lösung (7-11 Normal) kann dem Mangandioxid zur Bildung einer Kathodenmischung zugesetzt werden. Derartige Mischungen bilden eine feuchte feste Mischung, die unter Verwendung von Kolben oder anderen derartigen Kompaktierungsvorrichtungen, die eine kompaktierte feste Kathodenmasse in Kontakt mit dem Zellengehäuse bilden, vollständig in das Zellengehäuse verdichtet wird. Das Kathodenmaterial kann in Scheibenform vorgeformt werden, wobei runde Ringe gebildet werden, die in gestapelter Anordnung in die Zelle eingeführt werden, wie dies zum Beispiel in dem U.S. Patent US-A-5.283.139 dargestellt ist, und wobei das Material danach erneut verdichtet wird.
  • Da kommerzielle Zellengrößen fest vorgegeben sind, ist es wünschenswert Versuche zu unternehmen, die Kapazität der Zellen zu erhöhen, d.h. die nützliche Lebensdauer der Zelle, indem die Oberfläche des aktiven Elektrodenmaterials vergrößert und größere Mengen des aktiven Materials in die Zelle gepackt werden. Dieser Ansatz weist praktische Einschränkungen auf. Wenn das aktive Material zu dicht in die Zelle gepackt wird, kann dies die Rate der elektrochemischen Reaktion während der Entladung verringern, wodurch sich wiederum die Lebensdauer verkürzt. Es können auch andere nachteilige Effekte wie etwa eine Polarisation auftreten, im Besonderen bei hohem Stromverbrauch (Anwendungen mit hoher Leistungsaufnahme). Die Polarisation begrenzt die Mobilität der Ionen in dem aktiven Elektrodenmaterial und in dem Elektrolyt, wodurch sich wiederum die Lebensdauer verkürzt. Der Berührungswiderstand zwischen dem aktiven MnO2-Kathodenmaterial und dem Zellengehäuse einer alkalischen Zelle reduziert ebenfalls die Lebensdauer. Derartige Berührungswiderstandverluste nehmen für gewöhnlich zu, speziell wenn die Zelle während Anwendungen mit hoher Leistungsaufnahme entladen wird (zwischen etwa 0,5 und 1 Watt).
  • Die kommerzielle Nachfrage nach der Herstellung primärer Zellen, die sich besser für Anwendungen mit hoher Leistungsaufnahme eignen, nimmt weiter zu. Moderne elektronische Geräte wie etwa Mobiltelefone, Digitalkameras und Spielzeuge, Blitzgeräte, ferngesteuertes Spielzeug, Camcorder und Lampen mit hoher Dichte sind Beispiele für derartige Anwendungen mit hoher Leistungsaufnahme. Derartige Geräte erfordern hohe Stromentnahmeraten, für gewöhnlich eine Impulsentnahme, zwischen etwa 0,5 und 1 Ampere, wobei Werte zwischen etwa 0,5 und 1,5 Ampere noch üblicher sind. Demgemäß erfordern sie einen Betrieb mit einem Leistungsbedarf von zwischen etwa 0,5 und 2 Watt. Moderne elektronische Geräte wie etwa Mobiltelefone, Digitalkameras und Spielzeuge, Blitzgeräte, ferngesteuertes Spielzeug, Camcorder und Lampen mit hoher Dichte sind Beispiele für derartige Anwendungen mit hoher Leistungsaufnahme. Somit ist es wünschenswert eine Möglichkeit vorzusehen, die nützliche Lebensdauer herkömmlicher primärer alkalischer Zellen zuverlässig zu verlängern, im Besonderen bei Zellen, die für Anwendungen mit hoher Leistungsaufnahme eingesetzt werden, ohne dabei die Polarisationseffekte signifikant zu erhöhen oder die Zellenleistung anderweitig nachteilig zu beeinflussen.
  • Das U.S. Patent US-A-5.240.793 offenbart eine alkalische Zelle, wobei das Zink in der Anode in Legierungsform mit Indium und Wismut vorgesehen ist. Das Zink kann auch in Legierungsform mit Indium, Wismut und Barium vorgesehen werden. Die Zelle ist im Wesentlichen quecksilberfrei und weist einen Bleigehalt von weniger als 30 Teilchen je Million auf.
  • Die japanische Patentschrift Hei 61-2270 offenbart den Zusatz von Metallpulvern zu der Anode alkalischer Zellen mit einer Anode, die Zink umfasst, und mit einer Kathode, die Silberoxid umfasst (Zn/Ag2O-Zelle). Die Metallpulver weisen eine durchschnittliche Teilchengröße zwischen etwa 0,01 und 5 Mikron auf. Bei den offenbarten Metallpulverarten handelt es sich um Kupfer, Silber, Gold, Zinn und Blei. Das Zink ist mit Quecksilber amalgamiert. Die Metallpulver sind mit Quecksilber amalgamiert und können auch mit Korrosionsschutzmitteln behandelt werden, bevor sie der Anode hinzugefügt werden. Die Zn/Ag2O-Zelle unterscheidet sich chemisch deutlich von der Zn/Mn2O-Zelle und weist andere Entladungseigenschaften auf. Zum Beispiel verbraucht die Zn/Ag2O-Zelle während der Entladung kein Wasser, weist ein flaches Spannungsentladungsprofil und eine deutlich höhere Zinkfülldichte (niedrigere Elektrolytbelastung) in der Anode auf als die Zn/Mn2O-Zelle.
  • KURZE BESCHREIBUNG DER ZEICHNUNGEN
  • In den Zeichnungen zeigen:
  • 1 eine Querschnittsansicht im Aufriss einer alkalischen Zelle mit einer erfindungsgemäßen Anode.
  • ZUSAMMENFASSUNG DER ERFINDUNG
  • Der Anmelder hat festgestellt, dass die Eignung moderner alkalischer Zellen für Anwendungen mit hoher Leistungsaufnahme deutlich verbessert wird, wenn elektrisch leitfähige Pulver dem Anodenmaterial hinzugefügt werden. Die Leistung wird auch dann verbessert, wenn die Elektrolytbeschickung (Zinkfülldichte) in der Anode angepasst wird. Somit kann die Leistungsfähigkeit von alkalischen Zink/MnO2-Zellen über einen Bereich der Zinkfülldichte in der Anode (eine höhere oder niedrigere Elektrolytbelastung in der Anode) verbessert werden, im Besonderen bei Anwendungen mit hoher Leistungsaufnahme, wenn der Anode elektrisch leitfähige Pulver hinzugefügt werden. Die vorliegende Erfindung ist somit auf alkalische Zink/MnO2-Zellen anwendbar, wobei die Zinkfülldichte in der Anode zwischen etwa 1,75 und 2,2 g/cm3 und vorzugsweise zwischen etwa 1,8 und 2,1 g/cm3 liegt. Der Volumenanteil der wässerigen Elektrolytlösung in der Anode liegt zwischen etwa 68,2 und 75,5 Prozent des Volumens der Anode.
  • Bei den geeigneten elektrisch leitfähigen Pulvern handelt es sich wünschenswerter Weise um Metallpulver wie etwa Zinn, Kupfer, Silber, Magnesium, Indium, Wismut und Mischungen dieser Stoffe. Die Metallpulver werden in physikalischer Mischung mit den Zinkteilchen hinzugefügt, das heißt, sie werden nicht mit den Zinkteilchen legiert. Das Metallpulver wird der Anode der Zelle wünschenswerter Weise in einer Menge hinzugefügt, die zwischen etwa 0,2 und 3,0 Gewichtsprozent der Anode insgesamt liegt, vorzugsweise zwischen etwa 0,2 und 2,0 Gewichtsprozent, und wobei ein Wert von etwa 0,5 und 2,0 Gewichtsprozent der Anode insgesamt darüber hinaus bevorzugt wird. Das durchschnittliche Teilchen des Metallpulverzusatzes weist wünschenswerter Weise eine Oberfläche zwischen etwa 0,1 und 10 mm2 auf, vorzugsweise zwischen etwa 0,5 und 1,5 mm2. Das durchschnittliche Teilchen des Metallpulvers weist wünschenswerter Weise eine Dicke zwischen etwa 10 und 50 Mikron und vorzugsweise zwischen etwa 10 und 25 Mikron auf.
  • Aus den vorstehend aufgeführten Metallpulvern konnte Zinn als bevorzugterer Pulverzusatz bestimmt werden. Das Zinnpulver wird in physikalischer Mischung mit den Anodenmaterialien hinzugefügt. Zwar kann die Zellenleistung durch den Zusatz der vorstehend aufgeführten leitfähigen Metallpulver verbessert werden, im Besonderen bei einer Anwendung mit hoher Leistungsaufnahme, wobei sich Zinnpulver als besonders wünschenswert erwiesen hat, da es eine geringere Gasung bewirkt als andere Metallzusätze wie zum Beispiel Kupfer. Wenn Zinnpulver als Anodenzusatz verwendet wird, kann es überraschender Weise die Leistung der Zelle bei einer Hochleistungsentladung verbessern, ohne die Gasung in der Zelle auf ein Niveau zu erhöhen, das erkennbar die Gesamtnutzbarkeit der Zelle und deren Lebensdauer beeinträchtigt.
  • Vorgesehen ist gemäß der vorliegenden Erfindung eine elektrochemische Zelle, die eine Anode umfasst, die Zink, eine wässerige alkalische Elektrolytlösung, einen Separator und eine Kathode umfasst, die Mangandioxid umfasst, wobei die genannte Anode ferner Zinnpulver umfasst, das zwischen etwa 0,2 bis 3,0 Gewichtsprozent der Anode umfasst, wobei das Zinnpulver dem Zink in der genannten Anode physikalisch beigemischt ist, wobei die genannte Zelle weniger als 20 Gewichtsteile Quecksilber je Million Teilchen Zellengewicht umfasst, wobei die genannte Zelle weniger als 30 Gewichtsteile Blei je Million Teilchen des Metallanteils in der Anode umfasst, wobei die Fülldichte von Zink in der Anode zwischen etwa 1,75 und 2,2 Gramm pro Kubikzentimeter des Anodenvolumens beträgt, wobei die Anode einen Teil der genannten wässerigen alkalischen Elektrolytlösung in der Zelle umfasst, und wobei der prozentuale Volumenanteil der wässerigen Elektrolytlösung in der Anode zwischen etwa 69,2 und 75,5 Volumenprozent der Anode beträgt.
  • Die erfindungsgemäße alkalische Zink/MnO2-Zelle ist im Wesentlichen quecksilberfrei, das heißt sie weist keinerlei zugesetztes Quecksilber auf. Die erfindungsgemäße Zelle weist somit einen Gesamtquecksilberanteil von weniger als etwa 50 Teilchen je Million des Gesamtgewichts der Zelle auf, vorzugsweise von weniger als 20 Teilchen je Million des Gesamtgewichts der Zelle, wobei ein Wert von weniger als etwa 10 Teilchen je Million des Gesamtgewichts der Zelle darüber hinaus bevorzugt wird. Die erfindungsgemäße Zelle weist vorzugsweise ferner keine hinzugefügten Bleianteile auf und ist somit im Wesentlichen nicht bleihaltig, das heißt, der Gesamtbleigehalt liegt unter 30 Teilchen je Million, vorzugsweise unter 15 Teilchen je Million des Gesamtmetallgehalts der Anode. Trotz der Tatsache, dass die Zelle im Wesentlichen frei von Quecksilber und Blei ist, erhöht der Zusatz von Zinnpulver zu dem Anodenmaterial die Gasung nicht auf ein Niveau, das die Gesamtleistung der Zelle beeinträchtigt, wenn die Zelle mit einer hohen Leistung entladen wird (0,5 bis 2 Ampere). Vielmehr verbessert der Zusatz von Zinnpulver zu der Anode einer alkalischen Zink/MnO2-Zelle die Leistung bei einer Entladung mit hoher Leistung.
  • Dies widerspricht der Erwartung, da man annehmen würde, dass der Zusatz von Metallpartikeln zu der Anode in Abwesenheit von nicht amalgamiertem Zink (kein zugesetztes Quecksilber) und in Abwesenheit von zugesetztem Blei, signifikantes Gasen fördert, was wiederum die Gesamtlebensdauer und die Gesamtleistung der Zelle erkennbar verringert, da die zugesetzten Metallpartikel Stellen für das Auftreten sekundärer Reaktionen vorsehen. Der Anmelder konnte feststellen, dass dies nicht eintritt, wenn Metallpartikel mit einer bestimmten Größe verwendet werden, vorzugsweise mit einer durchschnittlichen Oberfläche zwischen etwa 0,1 und 10 mm2 und in geringer Konzentration, wie zum Beispiel zwischen etwa 0,2 und 3,0 Gewichtsprozent der Anode. Die Metallpulver, vorzugsweise Zinnpulver mit einer durchschnittlichen Teilchenoberfläche zwischen etwa 0,1 und 10 mm2, vorzugsweise zwischen etwa 0,5 und 1,5 mm2 und mit einer durchschnittlichen Teilchendicke zwischen etwa 1 und 50 Mikron, vorzugsweise mit einer Größe zwischen etwa 10 und 25 Mikron und mit einer Konzentration zwischen etwa 0,2 und 2,0 Gewichtsprozent der Anode, verbessern die Zellenleistung bei Hochleistungsanwendungen. Theoretisch sehen die elektrisch leitfähigen Pulver, im Besonderen Zinnpulver, leitfähige Pfade zwischen isolierten Zinkteilchen oder Zinkteilchenaggregaten in der Anodenmischung vor. Dies reduziert die Rate des Anstiegs des Innenwiderstands der Zelle bei einer Entladung bei hoher Leistung, wobei die Gasung überraschender Weise nicht auf ein Niveau ansteigt, das die Gesamtleistung der Zelle nachteilig beeinflusst. Dies wiederum verhindert es, dass die Spannung drastisch abfällt, selbst wenn die Zelle mit hoher Geschwindigkeit entladen wird, wie zum Beispiel zwischen etwa 0,5 und 1,5 Ampere oder zwischen etwa 0,5 und 2 Watt. Der Reineffekt ist eine verbesserte Zellenleistung bei Entladung mit hoher Leistung, gemessen durch eine längere Lebensdauer bzw. Nutzungsdauer und eine höhere Energieleistung insgesamt.
  • GENAUE BESCHREIBUNG DER ERFINDUNG
  • Eine repräsentative primäre alkalische Zink/Mangandioxid-AA-Zelle kann mit partikulärem Mangandioxid hergestellt werden. Die AA-Zelle wird mit einem aus Stahl ausgebildeten Zellengehäuse hergestellt, das auf der inneren und äußeren Oberfläche mit Nickel plattiert ist. Die innere Oberfläche des Gehäuses kann mit einem leitfähigen Material überzogen werden, wie zum Beispiel mit Kohlenstoff, wobei das in den Beispielen hierin verwendete Gehäuse keine Beschichtung bzw. keinen Überzug aufweist. Eingesetzt werden herkömmliche Kathoden- und Anodenmischungen, herkömmlicher Elektrolyt und eine herkömmliche Separatormembran, mit der Ausnahme, dass elektrisch leitfähige Pulver, vorzugsweise Zinnpulver, gemäß der vorliegenden Erfindung zu dem Anodenmaterial hinzugefügt werden bzw. wird. Das Anodenmaterial kann in Form einer gelierten Mischung vorgesehen sein, die quecksilberfreies (Null hinzugefügtes Quecksilber) Zinklegierungspulver aufweist. Eine derartige Mischung kann für gewöhnlich eine wässerige KOH-Elektrolytlösung, einen Gelbildner, z.B. Acrylsäurecopolymer wie etwa CARBOPOL C940 von B.F. Goodrich, und oberflächenaktive Stoffe bzw. Tenside, wie zum Beispiel ein organisches Phosphatester-Tensid GAFAC RA600 von Rhone Poulenc aufweisen. Andere repräsentative Gelbildner für Zinkanoden werden in dem U.S. Patent US-A-4.563.404 offenbart. Andere organische Additive, die Zinkmassen hinzugefügt werden können, werden in der europäischen Patentschrift 0474382A1 offenbart. Bei der Separatormembran kann es sich um eine herkömmliche für Ionen durchlässige Membran aus einem nichtgewebten bzw. Vliesmaterial handeln, das Polyvinylalkohol und Zellulosefasermaterial (Rayon) umfasst. Der Elektrolyt ist eine wässerige Lösung aus KOH mit etwa 7-11 Normal KOH und 2 Gewichtsprozent ZnO, nachstehend als "wässerige KOH-Lösung" bezeichnet.
  • Die Kathode in der Zelle weist wünschenswerter Weise die folgende Zusammensetzung auf: Elektrolytisches Mangandioxid (80-87 Gewichtsprozent), Graphit (7-10 Gewichtsprozent) und 7-10 Normal ("wässerige KOH-Lösung zwischen etwa 30-40 Gewichtsprozent KOH-Konzentration") (5-7 Gewichtsprozent); Polyethylenbinder (0,1 bis 0,5 Gewichtsprozent). Derartige Kathodenmischungen dienen Veranschaulichungszwecken und schränken die Erfindung nicht ein.
  • Das Anodenmaterial umfasst in jedem Fall: Zinklegierungspulver mit 63 bis 69 Gewichtsprozent (99,9 Gewichtsprozent zinkhaltiges Indium), wässerige KOH-Lösung, die 38 Gewichtsprozent KOH und etwa 2 Gewichtsprozent ZnO umfasst; CARBOPOL C940 (B.F. Goodrich) als vernetztes Acrylsäurecopolymer-Gelbildner (zwischen 0,5 und 2 Gewichtsprozent) und Waterlock A-221 (Grain Processing Co.), hydrolisiertes Polyacronitril, das auf ein Stärkegrundgerüst aufpolymerisiert ist (zwischen 0,01 und 0,5 Gewichtsprozent; RM-510 (Rhone-Poulec), Dionylphenol-Phosphatester-Tensid (50 Teilchen je Million). Die durchschnittliche Teilchengröße der Zinklegierung liegt wünschenswerter Weise zwischen etwa 30 und 350 Mikron. Die Fülldichte von Zink in der Anode (Anodenporosität) liegt zwischen etwa 1,75 und 2,2 Gramm Zink je Kubikzentimeter der Anode. Der prozentuale Volumenanteil der wässerigen Elektrolytlösung in der Anode liegt zwischen etwa 69,2 und 75,5 Volumenprozent der Anode.
  • Bei dem Separator handelte es sich in jedem Fall um einen herkömmlichen, für Ionen durchlässigen Separator mit einer Innenschicht aus einem nichtgewebten Material aus Zellulose-(Rayon) und Polyvinylalkoholfasern und einer Außenschicht aus Cellophan. Ein solches Material dient Veranschaulichungszwecken und schränkt die Erfindung nicht ein. Die getesteten Zellen wurden auf herkömmliche Art und Weise abgeglichen, so dass die Milliamperestundenkapazität von MnO2 (auf der Basis von 370 Milliamperestunden pro Gramm MnO2) dividiert durch die Milliamperestundenkapazität der Zinklegierung (auf der Basis von 822 Milliamperestunden pro Gramm Zinklegierung) etwa 1 beträgt.
  • Die Abbildung aus 1 zeigt eine repräsentative Konfiguration einer alkalischen Zelle. Die alkalische Zelle 610 umfasst ein zylindrisches Stahlgehäuse 620 mit einem geschlossenen Ende 614 und einem offenen Ende 616. Die Zelle ist mit einer Kathode 612 gefüllt, die MnO2 umfasst, und mit einer Anode 615, die Zink und Elektrolyt umfasst. Der Elektrolyt umfasst eine konventionelle Mischung aus KOH, ZnO und Gelbildner. Die Kathode 612 kann in Form einer Reihe kompaktierter bzw. verdichteter ringförmiger Blöcke 612a vorgesehen werden. Die Anode und die Kathode können durch einen herkömmlichen für Ionen porösen Separator getrennt werden, der zum Beispiel Polyvinylalkohol und Zellulosefasermaterial umfasst. Nachdem die Zelle 610 gefüllt worden ist, wird ein isolierendes Verschlussstück 660 in das offene Ende 616 eingeführt. Das isolierende Verschlussstück 660 kann aus Polypropylen, mit Talkum verstärktem Polypropylen, sulforniertem Polyethylen oder Nylon bestehen. Das Verschlussstück 660 wird gemäß der Abbildung aus 1 vorzugsweise um die umfängliche Stufe 618 gedrückt, so dass das Verschlussstück an der Verwendungsposition in dem offenen Ende 616 verriegelt wird. Der periphere Rand 627 des Gehäuses 620 wird um die Oberseite des isolierenden Verschlussstücks 660 gefalzt. Eine Isolierscheibe 680 aus Papier wird über dem umgefalzten peripheren Rand 627 des Gehäuses 620 angebracht. Bei der Isolierscheibe 680 kann es sich um eine mit Polyethylen überzogene Papierscheibe handeln. Eine Anschlussendkappe 630 wird an den Kopf des Stromabnehmers 640 geschweißt. Danach wird ein elongierter Stromabnehmer 640 in die Öffnung 644 des isolierenden Verschlussstücks 660 eingeführt (im Festsitz), so dass die Endkappe 630 an der Isolierscheibe 680 ruht. Der Stromabnehmer 640 kann aus einer Vielzahl bekannter elektrisch leitfähiger Metalle ausgewählt werden, die sich als Materialien für Stromabnehmer eignen, wie zum Beispiel Messing, verzinntes Messing, Bronze, Kupfer oder Indium plattiertes Messing. Bei dem in den Testzellen verwendeten Stromabnehmer 640 handelte es sich um Messing. Ein herkömmliches Bitumenabdichtmittel kann vorher um den Stromabnehmer 640 herum aufgetragen werden, bevor dieser in die Öffnung 644 eingeführt wird. Ein Folienetikett 670 kann um das Gehäuse 620 herum aufgetragen werden. Die Anschlussendkappe 630 wird zum negativen Anschluss der alkalischen Zelle 610, und der runde Vorsprung 625 an dem geschlossenen Ende des Gehäuses 520 wird zum positiven Anschluss.
  • Bei der in der Abbildung aus 1 abgebildeten Zelle 610 kann es sich um eine AA-Zelle handeln. Die in der Abbildung aus 1 dargestellte alkalische Zelle ist jedoch auf keine bestimmte Größe beschränkt. Die vorliegende Erfindung ist somit auch auf zylindrische alkalische Zellen der Größen AAAA, AAA, C und D anwendbar sowie auf alkalische Knopfzellen jeder Größe oder Form. Die alkalische Zelle 610 ist nicht auf eine bestimmte chemische Zellenzusammensetzung oder Zellengröße beschränkt, mit der Ausnahme, dass gemäß der vorliegenden Erfindung leitfähige Pulver der Anode hinzugefügt werden. Die Zelle 610 kann somit herkömmliche alkalische chemische Zellenzusammensetzungen aufweisen, einschließlich der chemischen Zusammensetzungen, die kein zugesetztes Quecksilber aufweisen (weniger als 50 Teilchen Quecksilber je Million des Zellengewichts insgesamt, vorzugsweise weniger als 10 Teilchen Quecksilber je Million des Zellengewichts insgesamt) sowie Modifikationen dieser. Derartige repräsentative chemische Zusammensetzungen werden zum Beispiel in dem U.S. Patent US-A-5.401.590 offenbart, das hierin durch Verweis enthalten ist, mit der Ausnahme, dass elektrisch leitfähige Teilchen gemäß der vorliegenden Erfindung in wünschenswerter Weise zu der Anode hinzugefügt werden. Die erfindungsgemäße Zelle 610 weist ferner vorzugsweise keine hinzugefügten Bleianteile auf und kann somit im Wesentlichen bleifrei sein, das heißt, der Bleigehalt insgesamt ist geringer als 30 Teilchen je Million, vorzugsweise geringer als 15 Teilchen je Million des Metallgehalts der Anode insgesamt. Die vorliegende Erfindung betrifft zwar ferner grundsätzlich primäre alkalische Zellen der Anode und die Chemie der Kathode ist derart anpassbar, dass die Zellen sekundäre (aufladbare) Zellen werden, wie dies im Fach bekannt ist, jedoch mit der Ausnahme, dass elektrisch leitfähige Teilchen, vorzugsweise Zinnpartikel, in wünschenswerter Weise der Anode hinzugefügt werden.
  • Bei der oben genannten Zelle (1) kann es sich um eine AA-Zelle handeln, die als Testzellen hergestellt und verwendet werden. Die Testzellen wurden gemäß der vorstehenden Beschreibung jedoch mit den Anodenzusammensetzungen hergestellt, die in den folgenden Beispielen aufgeführt sind. Die Kathodenzusammensetzung und die Zellenkomponenten entsprachen in jedem Fall der vorstehenden Beschreibung. Die folgende spezifische Kathodenzusammensetzung wurde in den folgenden Beispielen verwendet: MnO2 – 86,5 Gewichtsprozent; Graphit – 6,3 Gewichtsprozent; wässerige KOH-Lösung (38 Gewichtsprozent KOH) – 6,9 Gewichtsprozent und Polyethylenbinder – 0,3 Gewichtsprozent. Beispiel 1 zeigt ein vergleichendes Beispiel, wobei die Anodenzusammensetzung keinen freien Metallpulverzusatz aufweist. Beispiel 2 weist die gleiche Anodenzusammensetzung auf und die gleiche Zelle wie in Beispiel 1, jedoch mit dem Zusatz von einem Gewichtsprozent Zinnpulver zu der Anode. In ähnlicher Weise zeigt Beispiel 3 ein vergleichendes Beispiel, wobei die Anodenzusammensetzung keinen freien Metallpulverzusatz aufweist. Beispiel 4 weist die gleiche Anodenzusammensetzung und die gleiche Zelle wie in Beispiel 3 auf, jedoch mit einem Zusatz von einem Gewichtsprozent Zinnpulver zu der Anode. Das der Anode hinzugefügte Zinnpulver (Beispiele 2 und 4) weist eine bevorzugte durchschnittliche Teilchendicke zwischen etwa 10 und 25 Mikron und eine durchschnittliche Teilchenoberfläche zwischen etwa 0,1 und 1,5 mm2, vorzugsweise zwischen etwa 0,5 und 1,5 mm2 auf.
  • Die vorliegende Erfindung ist nicht auf eine bestimmte Teilchenform beschränkt, wobei jedoch eine durchschnittliche Zinnteilchenform wünschenswert ist, die ungefähr rechteckig ist. Eine derartige ungefähr rechteckige Teilchenform weist für gewöhnlich eine durchschnittliche Länge auf, die zwischen dem 1- und 3-fachen der Länge liegt. Die Oberfläche eines durchschnittlichen Zinnteilchens kann gefaltet sein. Zinnpulver mit derartigen Eigenschaften ist im Handel unter den Handelsbezeichnungen K-502 und K-508 Zinnpulver von der Transmet Corp. erhältlich. Das K-502 Pulver weist eine durchschnittliche Teilchendicke zwischen etwa 10 und 25 Mikron sowie eine durchschnittliche Oberfläche von 1 mm2 auf. Das K-508 Pulver weist eine durchschnittliche Teilchendicke zwischen etwa 10 und 25 Mikron und eine durchschnittliche Oberfläche von 0,6 mm2 auf. Die Teilchen weisen gemäß der vorstehenden Beschreibung allgemein eine ungefähr rechteckige Form auf, und das Durchschnittsteilchen weist eine gefaltete Oberfläche auf. Es ist möglich, dass die gefaltete Oberfläche dieser Teilchen ein beitragender Faktor für die eindeutigen Leistungsverbesserungen ist, die sich ergeben, wenn Zinnpulver den Anoden alkalischer Zellen hinzugefügt wird.
  • Die Zellen wurden mit einer hohen Leistung einer kontinuierlichen Entladung von 1 Watt auf eine Lade-Entspannung von 1,0 Volt entladen. Die Zellen wurden mit intermittierender Entladung und mit gepulster Hochleistungsausgabe entladen, um den Einsatz in Fotokameras zu simulieren. Die Leistung der Zelle wurde gemessen und mit der einer vergleichbaren Zelle ohne hinzugefügtes Zinnpulver verglichen. Die Betriebsstunden und die Energieleistung (Watt/Stunde) wurden aufgezeichnet.
  • BEISPIEL 1 (vergleichend)

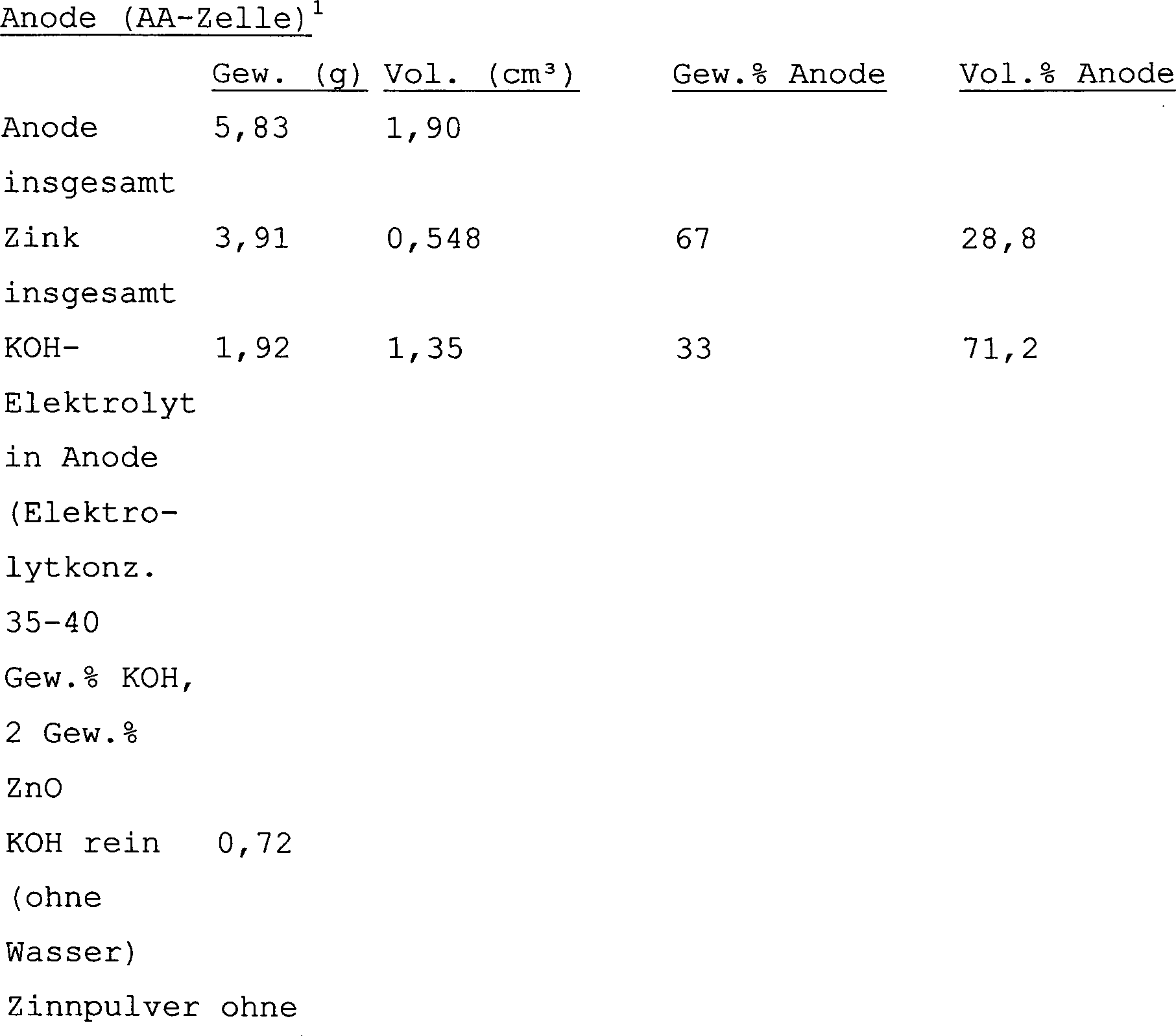

    Figure 00160001
  • Hinweise
  • 1. Die Zinkfülldichte in der Anode entspricht 2,063 Gramm Zink pro cm3 der Anode. Die reale Dichte des Zinks entspricht 7,14 g/cm3. Der Anodendurchmesser entspricht 8,95 mm. Die entlang einer senkrecht zu der Längsachse der Zelle gemessene Kathodenwanddicke beträgt 2,35 mm. Die theoretische Kapazität der Anode betrug 3,20 Amperestunden.
  • Die Zelle wurde in dem obigen Beispiel mit einem kontinuierlichen Stromverbrauch von 1 Watt auf 1,0 Volt entladen. Bei derartigen Entladungsbedingungen wies die Zelle 0,584 Betriebsstunden auf; und die Energieleistung der Zelle betrug 0,584 Watt-Stunden.
  • Die Zelle wurde im Impulsbetrieb mit 1,1 Ampere mit 10 Sekunden pro Minute für eine Stunde pro Tag bis auf eine Lade-Entspannung von 1,0 Volt entladen, um den Einsatz in Fotokameras zu simulieren. Die Anzahl der erreichten Impulse betrug 153. Die Energieleistung betrug 0,56 Watt-Stunden. Die Zelle wurde im Impulsbetrieb mit 1,1 Ampere mit 10 Sekunden pro Minute für eine Stunde pro Tag bis auf eine Lade-Entspannung von 0,8 Volt entladen, um den Einsatz in Fotokameras zu simulieren. Die Anzahl der erreichten Impulse betrug 380. Die Energieleistung betrug 1,222 Watt-Stunden.
  • Die Zelle wurde kontinuierlich mit alternierendem Impulsstromverbrauch bei 1 Watt für 3 Sekunden 0,1 Watt für 7 Sekunden entladen. Bei derartigen Entladungsbedingungen erreichte die Zelle 1,751 Betriebsstunden (eine Energieleistung von 0,649 Watt-Stunden) bis auf eine Lade-Entspannung von 1,0 Volt und 3,546 Betriebsstunden (eine Energieleistung von 1,312 Watt-Stunden) bis auf eine Lade-Entspannung von 0,8 Volt. Die Zelle wurde intermittierend bei 0,5 Watt für 15 Minuten pro Stunde auf eine Lade-Entspannung von 1,1 Volt entladen. Bei derartigen Entladungsbedingungen erreichte die Zelle 1,6 Betriebsstunden und eine Energieleistung von 0,8 Watt-Stunden.
  • BEISPIEL 2
    Figure 00180001
  • Hinweise
  • 1. Die Zinkfülldichte in der Anode entspricht 2,063 Gramm Zink pro cm3 der Anode. Der Anodendurchmesser entspricht 8,95 mm.
  • Die reale Dichte des Zinks entspricht 7,14 g/cm3. Die entlang einer senkrecht zu der Längsachse der Zelle gemessene Kathodenwanddicke beträgt 2,35 mm. Die theoretische Kapazität der Anode betrug 3,20 Amperestunden.
  • Die Zelle wurde in dem obigen Beispiel mit einem kontinuierlichen Stromverbrauch von 1 Watt auf 1,0 Volt entladen. Bei derartigen Entladungsbedingungen wies die Zelle 0,638 Betriebsstunden auf; und die Energieleistung der Zelle betrug 0,638 Watt-Stunden.
  • Die Zelle wurde im Impulsbetrieb mit 1,1 Ampere mit 10 Sekunden pro Minute für eine Stunde pro Tag bis auf eine Lade-Entspannung von 1,0 Volt entladen, um den Einsatz in Fotokameras zu simulieren. Die Anzahl der erreichten Impulse betrug 208. Die Energieleistung betrug 0,578 Watt-Stunden. Die Zelle wurde im Impulsbetrieb mit 1,1 Ampere mit 10 Sekunden pro Minute für eine Stunde pro Tag bis auf eine Lade-Entspannung von 0,8 Volt entladen, um den Einsatz in Fotokameras zu simulieren. Die Anzahl der erreichten Impulse betrug 403. Die Energieleistung betrug 1,342 Watt-Stunden.
  • Die Zelle wurde kontinuierlich mit alternierendem Impulsstromverbrauch bei 1 Watt für 3 Sekunden 0,1 Watt für 7 Sekunden entladen. Bei derartigen Entladungsbedingungen erreichte die Zelle 2,102 Betriebsstunden (eine Energieleistung von 0,778 Watt-Stunden) bis auf eine Lade-Entspannung von 1,0 Volt und 3,587 Betriebsstunden (eine Energieleistung von 1,328 Watt-Stunden) bis auf eine Lade-Entspannung von 0,8 Volt. Die Zelle wurde intermittierend bei 0,5 Watt für 15 Minuten pro Stunde auf eine Lade-Entspannung von 1,1 Volt entladen. Bei derartigen Entladungsbedingungen erreichte die Zelle 1,854 Betriebsstunden und eine Energieleistung von 0,927 Watt-Stunden.
  • BEISPIEL 3 (vergleichend)
    Figure 00200001
  • Hinweise
  • 1. Die Zinkfülldichte in der Anode (Anodenporosität) entspricht 1,81 Gramm Zink pro cm3 der Anode. Die reale Dichte des Zinks entspricht 7,14 g/cm3. Der Anodendurchmesser entspricht 9,22 mm. Die entlang einer senkrecht zu der Längsachse der Zelle gemessene Kathodenwanddicke beträgt 2,22 mm. Die theoretische Kapazität der Anode betrug 3,03 Amperestunden.
  • Die Zelle wurde in dem obigen Beispiel mit einem kontinuierlichen Stromverbrauch von 1 Watt auf 1,0 Volt entladen. Bei derartigen Entladungsbedingungen wies die Zelle 0,542 Betriebsstunden auf; und die Energieleistung der Zelle betrug 0,542 Watt-Stunden.
  • Die Zelle wurde im Impulsbetrieb mit 1,1 Ampere mit 10 Sekunden pro Minute für eine Stunde pro Tag bis auf eine Lade-Entspannung von 1,0 Volt entladen, um den Einsatz in Fotokameras zu simulieren. Die Anzahl der erreichten Impulse betrug 115. Die Energieleistung betrug 0,423 Watt-Stunden. Die Zelle wurde im Impulsbetrieb mit 1,1 Ampere mit 10 Sekunden pro Minute für eine Stunde pro Tag bis auf eine Lade-Entspannung von 0,8 Volt entladen, um den Einsatz in Fotokameras zu simulieren. Die Anzahl der erreichten Impulse betrug 297. Die Energieleistung betrug 0,834 Watt-Stunden.
  • Die Zelle wurde kontinuierlich mit alternierendem Impulsstromverbrauch bei 1 Watt für 3 Sekunden 0,1 Watt für 7 Sekunden entladen. Bei derartigen Entladungsbedingungen erreichte die Zelle 1,422 Betriebsstunden (eine Energieleistung von 0,527 Watt-Stunden) bis auf eine Lade-Entspannung von 1,0 Volt und 2,124 Betriebsstunden (eine Energieleistung von 0,786 Watt-Stunden) bis auf eine Lade-Entspannung von 0,8 Volt. Die Zelle wurde intermittierend bei 0,5 Watt für 15 Minuten pro Stunde auf eine Lade-Entspannung von 1,1 Volt entladen. Bei derartigen Entladungsbedingungen erreichte die Zelle 1,348 Betriebsstunden und eine Energieleistung von 0,591 Watt-Stunden.
  • BEISPIEL 4
    Figure 00220001
  • Hinweise
  • 1. Die Zinkfülldichte in der Anode entspricht 1,81 Gramm Zink pro cm3 der Anode. Die reale Dichte des Zinks entspricht 7,14 g/cm3. Der Anodendurchmesser entspricht 9,22 mm. Die entlang einer senkrecht zu der Längsachse der Zelle gemessene Kathodenwanddicke beträgt 2,22 mm.
  • Die Zelle wurde in dem obigen Beispiel mit einem kontinuierlichen Stromverbrauch von 1 Watt auf 1,0 Volt entladen. Bei derartigen Entladungsbedingungen wies die Zelle 0,584 Betriebsstunden auf; und die Energieleistung der Zelle betrug 0,584 Watt-Stunden.
  • Die Zelle wurde im Impulsbetrieb mit 1,1 Ampere mit 10 Sekunden pro Minute für eine Stunde pro Tag bis auf eine Lade-Entspannung von 1,0 Volt entladen, um den Einsatz in Fotokameras zu simulieren. Die Anzahl der erreichten Impulse betrug 200 (eine Energieleistung von 0,731 Watt-Stunden). Die Zelle wurde im Impulsbetrieb mit 1,1 Ampere mit 10 Sekunden pro Minute für eine Stunde pro Tag bis auf eine Lade-Entspannung von 0,8 Volt entladen, um den Einsatz in Fotokameras zu simulieren. Die Anzahl der erreichten Impulse betrug 351 und die Energieleistung betrug 1,177 Watt-Stunden.
  • Die Zelle wurde kontinuierlich mit alternierendem Impulsstromverbrauch bei 1 Watt für 3 Sekunden 0,1 Watt für 7 Sekunden entladen. Bei derartigen Entladungsbedingungen erreichte die Zelle 1,781 Betriebsstunden (eine Energieleistung von 0,659 Watt-Stunden) bis auf eine Lade-Entspannung von 1,0 Volt und 3,196 Betriebsstunden (eine Energieleistung von 1,183 Watt-Stunden) bis auf eine Lade-Entspannung von 0,8 Volt. Die Zelle wurde intermittierend bei 0,5 Watt für 15 Minuten pro Stunde auf eine Lade-Entspannung von 1,1 Volt entladen. Bei derartigen Entladungsbedingungen erreichte die Zelle 1,797 Betriebsstunden und eine Energieleistung von 0,899 Watt-Stunden.
  • Wie dies aus den Leistungsergebnissen aus Beispiel 2 ersichtlich ist, verbessert der Zusatz von etwa einem Gewichtsprozent Zinnpulver zu der Anodenzusammensetzung die Zellenleistung bei allen kontinuierlichen, intermittierenden und gepulsten Hochleistungstests, die im Vergleich zu der Leistung einer vergleichbaren Zelle (Beispiel 1) ohne Zinnzusatz vorgenommen wurden. In ähnlicher Weise ist es bei einer Betrachtung der Leistungsergebnisse aus Beispiel 4 ersichtlich, dass der Zusatz von etwa einem Gewichtsprozent Zinnpulver zu der Anodenzusammensetzung (Beispiel 4) die Zellenleistung bei allen kontinuierlichen, intermittierenden und gepulsten durchgeführten Hochleistungstests im Vergleich zu der Leistung einer vergleichbaren Zelle (Beispiel 3) ohne Zinnzusatz verbessert.
  • Alkalische Zn/MnO2-Zellen mit einer Anodenzusammensetzung mit einer höheren Zinkfülldichte (höhere theoretische Kapazität) wie in Beispiel 1 kann wünschenswert sein, da die Zelle zu einer längeren Nutzungs- bzw. Lebensdauer führen kann, speziell bei Anwendungen mit moderatem und niedrigem Verbrauch sowie bei einer Reihe von Hochleistungsanwendungen. Es konnte festgestellt werden, dass der Zusatz einer geringen Menge von Zinnpulver zu der Anodenzusammensetzung dieser Zellen dazu führen kann, dass sich diese Zellen auch besser für Hochleistungsanwendungen eignen. Deutlich wird dies bei einer Betrachtung der Daten aus Beispiel 2, die veranschaulichen, dass der Zusatz einer geringen Menge Zinnpulver zu der Anodenzusammensetzung bei derartigen Zellen zu einer deutlich besseren Leistung führt, und zwar bei allen aufgezeichneten Hochleistungstests im Vergleich zu der gleichen Zelle ohne Zinnzusatz (Beispiel 1).
  • Für bestimmte Hochleistungsanwendungen, wie etwa für die Nutzung in Mobiltelefonen, in Spielzeugen mit hoher Leistungsaufnahme oder in anderen elektronischen Geräten mit hoher Leistungsaufnahme, kann es wünschenswert sein, die Anode mit einer höheren Elektrolytbelastung (reduzierte Zinkfülldichte in der Anode) zu gestalten. Der Zusatz eines Zinnzusatzes zu der Anodenzusammensetzung der Zellen mit höherer Elektrolytbelastung (reduzierte Zinkfülldichte) wie in Beispiel 4 verleiht der Zelle ferner bessere Leistungsmerkmale im Vergleich zu der gleichen Zelle (Beispiel 3) ohne den Zinnzusatz, wie dies bei einem Vergleich der Leistungsergebnisse ersichtlich wird.
  • Die vorliegende Erfindung wurde zwar in Bezug auf spezifische Ausführungsbeispiele beschrieben, wobei hiermit jedoch festgestellt wird, dass diesbezüglich Variationen möglich sind, ohne dabei vom Gedanken der Erfindung abzuweichen. Die vorliegende Erfindung ist somit nicht auf die spezifischen Ausführungsbeispiele beschränkt, vielmehr ist der Umfang der Erfindung durch die Ansprüche definiert.

Claims (4)

  1. Elektrochemische Zelle, die eine Anode umfasst, die Zink, eine wässerige alkalische Elektrolytlösung, einen Separator und eine Kathode umfasst, die Mangandioxid umfasst, wobei die genannte Anode ferner Zinnpulver umfasst, das zwischen etwa 0,2 bis 3,0 Gewichtsprozent der Anode umfasst, wobei das Zinnpulver dem Zink in der genannten Anode physikalisch beigemischt ist, wobei die genannte Zelle weniger als 20 Gewichtsteile Quecksilber je Million Teilchen Zellengewicht umfasst, wobei die genannte Zelle weniger als 30 Gewichtsteile Blei je Million Teilchen des Metallanteils in der Anode umfasst, wobei die Fülldichte von Zink in der Anode zwischen etwa 1,75 und 2,2 Gramm pro Kubikzentimeter des Anodenvolumens beträgt, wobei die Anode einen Teil der genannten wässerigen alkalischen Elektrolytlösung in der Zelle umfasst, und wobei der prozentuale Volumenanteil der wässerigen Elektrolytlösung in der Anode zwischen etwa 69,2 und 75,5 Volumenprozent der Anode beträgt.
  2. Zelle nach Anspruch 1, wobei der Bleigehalt in der Zelle niedriger ist als 15 Teilchen je Millionen Teilchen des Metallgehalts insgesamt in der Anode.
  3. Zelle nach Anspruch 1 oder 2, wobei das Zinnpulver eine durchschnittliche Teilchendicke von zwischen etwa 10 und 50 Mikron aufweist sowie eine durchschnittliche Teilchenoberfläche zwischen etwa 0,1 und 10 mm2.
  4. Zelle nach einem der Ansprüche 1 bis 3, wobei die Zelle Null hinzugefügtes Blei und Null hinzugefügtes Quecksilber umfasst.
DE60007138T 1999-06-14 2000-06-13 Alkalische zelle mit verbesserte anode Expired - Fee Related DE60007138T2 (de)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
US332964 1999-06-14
US09/332,964 US6251539B1 (en) 1999-06-14 1999-06-14 Alkaline cell with improved anode
PCT/US2000/016171 WO2000077871A1 (en) 1999-06-14 2000-06-13 Alkaline cell with improved anode

Publications (2)

Publication Number Publication Date
DE60007138D1 DE60007138D1 (de) 2004-01-22
DE60007138T2 true DE60007138T2 (de) 2004-09-02

Family

ID=23300653

Family Applications (1)

Application Number Title Priority Date Filing Date
DE60007138T Expired - Fee Related DE60007138T2 (de) 1999-06-14 2000-06-13 Alkalische zelle mit verbesserte anode

Country Status (10)

Country Link
US (1) US6251539B1 (de)
EP (1) EP1203417B1 (de)
JP (1) JP4024538B2 (de)
CN (1) CN1171336C (de)
AR (1) AR024348A1 (de)
AT (1) ATE256343T1 (de)
AU (1) AU5734100A (de)
DE (1) DE60007138T2 (de)
HK (1) HK1043440A1 (de)
WO (1) WO2000077871A1 (de)

Families Citing this family (20)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US6596438B2 (en) * 2001-06-13 2003-07-22 The Gillette Company Alkaline cell with improved cathode
US7226696B2 (en) * 2002-02-27 2007-06-05 Rayovac Corporation Alkaline cell with performance enhancing additives
US6872489B2 (en) * 2002-02-27 2005-03-29 Rovcal, Inc. Alkaline cell with gassing inhibitors
US6759166B2 (en) * 2002-05-06 2004-07-06 The Gillette Company Alkaline cell with improved cathode
US6753109B2 (en) * 2002-05-06 2004-06-22 The Gillette Company Alkaline cell with improved cathode
US7049030B2 (en) * 2003-03-06 2006-05-23 The Gillette Company Battery
US7147678B2 (en) * 2003-07-03 2006-12-12 The Gillette Company Alkaline cell with improved anode
US7556888B2 (en) * 2004-02-13 2009-07-07 Eveready Battery Company, Inc. Electrochemical cell
JP4174061B2 (ja) 2006-03-23 2008-10-29 本田技研工業株式会社 ハイブリッド車両の能動型制振制御装置
US7976976B2 (en) 2007-02-07 2011-07-12 Rosecreek Technologies Inc. Composite current collector
US7850884B2 (en) 2009-04-01 2010-12-14 The Gillette Company Method of compacting material
US7959837B2 (en) 2009-04-01 2011-06-14 The Gillette Company Method of compacting material
WO2012049720A1 (ja) * 2010-10-13 2012-04-19 パナソニック株式会社 円筒型アルカリ電池
CN102938463A (zh) * 2012-11-22 2013-02-20 浙江特源电池有限公司 一种高容量碱锰电池阴极添加剂及其制备方法
JP6279277B2 (ja) * 2013-10-03 2018-02-14 株式会社日本触媒 亜鉛負極用組成物及び亜鉛負極
US11133497B2 (en) * 2015-05-13 2021-09-28 Energizer Brands, Llc Alkaline cell with improved discharge efficiency
US20220384787A1 (en) * 2019-09-20 2022-12-01 The Board Of Trustees Of The Leland Stanford Junior University Aqueous rechargeable battery based on formation reaction anodes
WO2021186805A1 (ja) * 2020-03-18 2021-09-23 パナソニックＩｐマネジメント株式会社 アルカリ乾電池
CN113140708B (zh) * 2021-03-22 2022-08-19 复旦大学 一种基于锡负极的碱性蓄电池
CN115275201B (zh) * 2022-08-15 2024-07-26 中南大学 一种半固态锌浆料负极及其制备方法和应用、水系锌离子电池

Family Cites Families (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE2748992A1 (de) * 1977-11-02 1979-05-03 Varta Batterie Galvanisches element mit alkalischem elektrolyten
JPS58163160A (ja) * 1982-03-19 1983-09-27 Sanyo Electric Co Ltd アルカリ亜鉛蓄電池
JPS612270A (ja) 1984-06-14 1986-01-08 Hitachi Maxell Ltd アルカリ電池
BR8503252A (pt) * 1984-07-09 1986-03-25 Duracell Int Pilha eletroquimica,processo para producao de pilha eletroquimica aquosa,e composicao de materia para uso na producao de anodo de pilha eletroquimica aquosa com fervura reduzida
US5240793A (en) 1988-12-07 1993-08-31 Grillo-Werke Ag Alkaline batteries containing a zinc powder with indium and bismuth
JPH0773060B2 (ja) * 1989-01-31 1995-08-02 東ソー株式会社 二次電池
CA2046148C (en) * 1990-08-14 1997-01-07 Dale R. Getz Alkaline cells that are substantially free of mercury
JP3261688B2 (ja) * 1994-08-23 2002-03-04 キヤノン株式会社 二次電池及びその製造方法
US5721065A (en) * 1995-05-05 1998-02-24 Rayovac Corporation Low mercury, high discharge rate electrochemical cell
US5639578A (en) * 1995-06-07 1997-06-17 Eveready Battery Company Current collectors for alkaline cells
US5607796A (en) * 1996-06-24 1997-03-04 Rayovac Corporation Rechargeable alkaline electrochemical cell

Also Published As

Publication number Publication date
JP4024538B2 (ja) 2007-12-19
JP2003502808A (ja) 2003-01-21
US6251539B1 (en) 2001-06-26
CN1171336C (zh) 2004-10-13
EP1203417A1 (de) 2002-05-08
EP1203417B1 (de) 2003-12-10
AU5734100A (en) 2001-01-02
AR024348A1 (es) 2002-10-02
WO2000077871A1 (en) 2000-12-21
CN1355942A (zh) 2002-06-26
DE60007138D1 (de) 2004-01-22
ATE256343T1 (de) 2003-12-15
HK1043440A1 (zh) 2002-09-13

Similar Documents

Publication Publication Date Title
EP0758491B1 (de) Geschlossene wiederaufladbare zellen die quecksilberfreie zinkanoden enthalten und vefahren zur herstellung
DE60038240T2 (de) Alkalische zelle mit isolator
DE69913979T2 (de) Titanzusätze für mangandioxidkathoden von alkalischer elektrochemischer zelle
DE69434150T2 (de) Elektrochemische zelle mit zinkanode
DE60319999T2 (de) Batterie mit erhöhter elektrodenoberfläche und mit erhöhter aktivmaterial-dichte
DE69632586T2 (de) Verbessertes mangandioxid für lithiumbatterien
DE69914628T2 (de) Alkalische zelle mit verbesserter kathode
DE69129483T2 (de) Elektrochemische Zellen ohne wesentlichen Quecksilbergehalt
DE69701411T2 (de) Batterien und Verfahren zur Herstellung eines positiven aktiven Materials
DE2558550C3 (de) Galvanisches Primärelement mit einer positiven Elektrode aus (CFx) n und einem wässrigen alkalischen Elektrolyten
US7169508B2 (en) Method of manufacturing anode compositions for use in rechargeable electrochemical cells
DE69422509T2 (de) Wiederaufladbare zink-mangandioxid zellen
EP0747980B1 (de) Alkalische Zelle mit Additiv enthaltender Kathode
DE60123436T2 (de) Batteriekathode mit nickel-oxyhydroxid
DE69603671T2 (de) Alkalische Zelle mit Additiv enthaltender Kathode
DE60315074T2 (de) Alkalische brennstoffzelle mit flachem gehäuse
CA1310362C (en) Rechargeable alkaline manganese dioxide-zinc cell having improved cumulativecapacity
DE2706489A1 (de) Elektrochemische zelle (i)
DE60124865T2 (de) Zink-/luft zelle
EP1203417B1 (de) Alkalische zelle mit verbesserte anode
DE2837729B2 (de) Wiederaufladbare galvanische Zelle und Verfahren zu ihrer Herstellung
US5660953A (en) Rechargeable manganese dioxide cathode
DE2852668A1 (de) Batteriezelle
CN101385166A (zh) 碱性电池
SK47697A3 (en) Alkaline galvanic cell and manufacturing process thereof

Legal Events

Date Code Title Description
8364 No opposition during term of opposition
8339 Ceased/non-payment of the annual fee
