DE60030807T2 - Adhäsionsvermittelnde primerzusammensetzungen für rtv-silikone - Google Patents
Adhäsionsvermittelnde primerzusammensetzungen für rtv-silikone Download PDFInfo
- Publication number
- DE60030807T2 DE60030807T2 DE60030807T DE60030807T DE60030807T2 DE 60030807 T2 DE60030807 T2 DE 60030807T2 DE 60030807 T DE60030807 T DE 60030807T DE 60030807 T DE60030807 T DE 60030807T DE 60030807 T2 DE60030807 T2 DE 60030807T2
- Authority
- DE
- Germany
- Prior art keywords
- primer composition
- composition
- primer
- substrate
- pbw
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Lifetime
Links
- 239000000203 mixture Substances 0.000 title claims description 70
- 229920002631 room-temperature vulcanizate silicone Polymers 0.000 title description 6
- 239000000758 substrate Substances 0.000 claims description 30
- 239000011347 resin Substances 0.000 claims description 26
- 229920005989 resin Polymers 0.000 claims description 26
- BLRPTPMANUNPDV-UHFFFAOYSA-N Silane Chemical compound [SiH4] BLRPTPMANUNPDV-UHFFFAOYSA-N 0.000 claims description 23
- 229910000077 silane Inorganic materials 0.000 claims description 22
- 239000007788 liquid Substances 0.000 claims description 15
- 229920002379 silicone rubber Polymers 0.000 claims description 15
- -1 organo titanate Chemical compound 0.000 claims description 14
- NIXOWILDQLNWCW-UHFFFAOYSA-N acrylic acid group Chemical group C(C=C)(=O)O NIXOWILDQLNWCW-UHFFFAOYSA-N 0.000 claims description 10
- 229920001519 homopolymer Polymers 0.000 claims description 7
- QULYNCCPRWKEMF-UHFFFAOYSA-N parachlorobenzotrifluoride Chemical compound FC(F)(F)C1=CC=C(Cl)C=C1 QULYNCCPRWKEMF-UHFFFAOYSA-N 0.000 claims description 5
- BOTDANWDWHJENH-UHFFFAOYSA-N Tetraethyl orthosilicate Chemical group CCO[Si](OCC)(OCC)OCC BOTDANWDWHJENH-UHFFFAOYSA-N 0.000 claims description 4
- YHWCPXVTRSHPNY-UHFFFAOYSA-N butan-1-olate;titanium(4+) Chemical group [Ti+4].CCCC[O-].CCCC[O-].CCCC[O-].CCCC[O-] YHWCPXVTRSHPNY-UHFFFAOYSA-N 0.000 claims description 4
- 239000012456 homogeneous solution Substances 0.000 claims description 2
- 238000000034 method Methods 0.000 claims 3
- 239000004925 Acrylic resin Substances 0.000 description 16
- 229920000178 Acrylic resin Polymers 0.000 description 16
- 229930195733 hydrocarbon Natural products 0.000 description 12
- 239000000178 monomer Substances 0.000 description 12
- 239000012855 volatile organic compound Substances 0.000 description 12
- 239000004215 Carbon black (E152) Substances 0.000 description 11
- 229920001971 elastomer Polymers 0.000 description 7
- 239000000806 elastomer Substances 0.000 description 7
- NIXOWILDQLNWCW-UHFFFAOYSA-M Acrylate Chemical compound [O-]C(=O)C=C NIXOWILDQLNWCW-UHFFFAOYSA-M 0.000 description 6
- 239000000853 adhesive Substances 0.000 description 6
- 230000001070 adhesive effect Effects 0.000 description 6
- 239000004615 ingredient Substances 0.000 description 5
- 229920001296 polysiloxane Polymers 0.000 description 5
- HRPVXLWXLXDGHG-UHFFFAOYSA-N Acrylamide Chemical compound NC(=O)C=C HRPVXLWXLXDGHG-UHFFFAOYSA-N 0.000 description 4
- 229920002125 Sokalan® Polymers 0.000 description 4
- RTAQQCXQSZGOHL-UHFFFAOYSA-N Titanium Chemical compound [Ti] RTAQQCXQSZGOHL-UHFFFAOYSA-N 0.000 description 4
- 125000003118 aryl group Chemical group 0.000 description 4
- 125000004432 carbon atom Chemical group C* 0.000 description 4
- 238000006243 chemical reaction Methods 0.000 description 4
- 239000004567 concrete Substances 0.000 description 4
- 229920003229 poly(methyl methacrylate) Polymers 0.000 description 4
- 229920002401 polyacrylamide Polymers 0.000 description 4
- 238000007789 sealing Methods 0.000 description 4
- VXUYXOFXAQZZMF-UHFFFAOYSA-N titanium(IV) isopropoxide Chemical compound CC(C)O[Ti](OC(C)C)(OC(C)C)OC(C)C VXUYXOFXAQZZMF-UHFFFAOYSA-N 0.000 description 4
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 4
- 125000004209 (C1-C8) alkyl group Chemical group 0.000 description 3
- ZWEHNKRNPOVVGH-UHFFFAOYSA-N 2-Butanone Chemical compound CCC(C)=O ZWEHNKRNPOVVGH-UHFFFAOYSA-N 0.000 description 3
- CSCPPACGZOOCGX-UHFFFAOYSA-N Acetone Chemical compound CC(C)=O CSCPPACGZOOCGX-UHFFFAOYSA-N 0.000 description 3
- UHOVQNZJYSORNB-UHFFFAOYSA-N Benzene Chemical compound C1=CC=CC=C1 UHOVQNZJYSORNB-UHFFFAOYSA-N 0.000 description 3
- CERQOIWHTDAKMF-UHFFFAOYSA-N Methacrylic acid Chemical compound CC(=C)C(O)=O CERQOIWHTDAKMF-UHFFFAOYSA-N 0.000 description 3
- 229920002845 Poly(methacrylic acid) Polymers 0.000 description 3
- YXFVVABEGXRONW-UHFFFAOYSA-N Toluene Chemical compound CC1=CC=CC=C1 YXFVVABEGXRONW-UHFFFAOYSA-N 0.000 description 3
- 125000000217 alkyl group Chemical group 0.000 description 3
- 150000001875 compounds Chemical class 0.000 description 3
- 150000002148 esters Chemical class 0.000 description 3
- 125000002496 methyl group Chemical group [H]C([H])([H])* 0.000 description 3
- VLKZOEOYAKHREP-UHFFFAOYSA-N n-Hexane Chemical compound CCCCCC VLKZOEOYAKHREP-UHFFFAOYSA-N 0.000 description 3
- 125000000962 organic group Chemical group 0.000 description 3
- 239000004584 polyacrylic acid Substances 0.000 description 3
- 229920002239 polyacrylonitrile Polymers 0.000 description 3
- 239000004926 polymethyl methacrylate Substances 0.000 description 3
- 150000004756 silanes Chemical class 0.000 description 3
- 239000004590 silicone sealant Substances 0.000 description 3
- 239000010936 titanium Substances 0.000 description 3
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 description 2
- SOGAXMICEFXMKE-UHFFFAOYSA-N Butylmethacrylate Chemical compound CCCCOC(=O)C(C)=C SOGAXMICEFXMKE-UHFFFAOYSA-N 0.000 description 2
- BPQQTUXANYXVAA-UHFFFAOYSA-N Orthosilicate Chemical compound [O-][Si]([O-])([O-])[O-] BPQQTUXANYXVAA-UHFFFAOYSA-N 0.000 description 2
- XSTXAVWGXDQKEL-UHFFFAOYSA-N Trichloroethylene Chemical group ClC=C(Cl)Cl XSTXAVWGXDQKEL-UHFFFAOYSA-N 0.000 description 2
- 125000002947 alkylene group Chemical group 0.000 description 2
- 125000003710 aryl alkyl group Chemical group 0.000 description 2
- 239000007795 chemical reaction product Substances 0.000 description 2
- 238000010438 heat treatment Methods 0.000 description 2
- 238000007654 immersion Methods 0.000 description 2
- 229910052751 metal Inorganic materials 0.000 description 2
- 239000002184 metal Substances 0.000 description 2
- FQPSGWSUVKBHSU-UHFFFAOYSA-N methacrylamide Chemical class CC(=C)C(N)=O FQPSGWSUVKBHSU-UHFFFAOYSA-N 0.000 description 2
- ITNVWQNWHXEMNS-UHFFFAOYSA-N methanolate;titanium(4+) Chemical compound [Ti+4].[O-]C.[O-]C.[O-]C.[O-]C ITNVWQNWHXEMNS-UHFFFAOYSA-N 0.000 description 2
- KSCKTBJJRVPGKM-UHFFFAOYSA-N octan-1-olate;titanium(4+) Chemical compound [Ti+4].CCCCCCCC[O-].CCCCCCCC[O-].CCCCCCCC[O-].CCCCCCCC[O-] KSCKTBJJRVPGKM-UHFFFAOYSA-N 0.000 description 2
- 125000002347 octyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 2
- 239000003960 organic solvent Substances 0.000 description 2
- 125000005375 organosiloxane group Chemical group 0.000 description 2
- 125000001997 phenyl group Chemical group [H]C1=C([H])C([H])=C(*)C([H])=C1[H] 0.000 description 2
- 229920003023 plastic Polymers 0.000 description 2
- 239000004033 plastic Substances 0.000 description 2
- 229910001220 stainless steel Inorganic materials 0.000 description 2
- 239000010935 stainless steel Substances 0.000 description 2
- ZQZCOBSUOFHDEE-UHFFFAOYSA-N tetrapropyl silicate Chemical compound CCCO[Si](OCCC)(OCCC)OCCC ZQZCOBSUOFHDEE-UHFFFAOYSA-N 0.000 description 2
- 229910052719 titanium Inorganic materials 0.000 description 2
- 125000006564 (C4-C8) cycloalkyl group Chemical group 0.000 description 1
- 229920002818 (Hydroxyethyl)methacrylate Polymers 0.000 description 1
- SMZOUWXMTYCWNB-UHFFFAOYSA-N 2-(2-methoxy-5-methylphenyl)ethanamine Chemical compound COC1=CC=C(C)C=C1CCN SMZOUWXMTYCWNB-UHFFFAOYSA-N 0.000 description 1
- GTJOHISYCKPIMT-UHFFFAOYSA-N 2-methylundecane Chemical compound CCCCCCCCCC(C)C GTJOHISYCKPIMT-UHFFFAOYSA-N 0.000 description 1
- 125000000094 2-phenylethyl group Chemical group [H]C1=C([H])C([H])=C(C([H])=C1[H])C([H])([H])C([H])([H])* 0.000 description 1
- XDTMQSROBMDMFD-UHFFFAOYSA-N Cyclohexane Chemical compound C1CCCCC1 XDTMQSROBMDMFD-UHFFFAOYSA-N 0.000 description 1
- SNRUBQQJIBEYMU-UHFFFAOYSA-N Dodecane Natural products CCCCCCCCCCCC SNRUBQQJIBEYMU-UHFFFAOYSA-N 0.000 description 1
- LFQSCWFLJHTTHZ-UHFFFAOYSA-N Ethanol Chemical compound CCO LFQSCWFLJHTTHZ-UHFFFAOYSA-N 0.000 description 1
- UFHFLCQGNIYNRP-UHFFFAOYSA-N Hydrogen Chemical compound [H][H] UFHFLCQGNIYNRP-UHFFFAOYSA-N 0.000 description 1
- WOBHKFSMXKNTIM-UHFFFAOYSA-N Hydroxyethyl methacrylate Chemical compound CC(=C)C(=O)OCCO WOBHKFSMXKNTIM-UHFFFAOYSA-N 0.000 description 1
- SGVYKUFIHHTIFL-UHFFFAOYSA-N Isobutylhexyl Natural products CCCCCCCC(C)C SGVYKUFIHHTIFL-UHFFFAOYSA-N 0.000 description 1
- NTIZESTWPVYFNL-UHFFFAOYSA-N Methyl isobutyl ketone Chemical compound CC(C)CC(C)=O NTIZESTWPVYFNL-UHFFFAOYSA-N 0.000 description 1
- UIHCLUNTQKBZGK-UHFFFAOYSA-N Methyl isobutyl ketone Natural products CCC(C)C(C)=O UIHCLUNTQKBZGK-UHFFFAOYSA-N 0.000 description 1
- VVQNEPGJFQJSBK-UHFFFAOYSA-N Methyl methacrylate Chemical compound COC(=O)C(C)=C VVQNEPGJFQJSBK-UHFFFAOYSA-N 0.000 description 1
- CTQNGGLPUBDAKN-UHFFFAOYSA-N O-Xylene Chemical compound CC1=CC=CC=C1C CTQNGGLPUBDAKN-UHFFFAOYSA-N 0.000 description 1
- 239000004743 Polypropylene Substances 0.000 description 1
- 241000288906 Primates Species 0.000 description 1
- 229910004298 SiO 2 Inorganic materials 0.000 description 1
- 150000003926 acrylamides Chemical class 0.000 description 1
- 150000001252 acrylic acid derivatives Chemical class 0.000 description 1
- BAPJBEWLBFYGME-UHFFFAOYSA-N acrylic acid methyl ester Natural products COC(=O)C=C BAPJBEWLBFYGME-UHFFFAOYSA-N 0.000 description 1
- 125000002015 acyclic group Chemical group 0.000 description 1
- 229910052782 aluminium Inorganic materials 0.000 description 1
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 description 1
- 150000004945 aromatic hydrocarbons Chemical class 0.000 description 1
- 235000010290 biphenyl Nutrition 0.000 description 1
- 239000004305 biphenyl Substances 0.000 description 1
- 125000006267 biphenyl group Chemical group 0.000 description 1
- 230000001680 brushing effect Effects 0.000 description 1
- CQEYYJKEWSMYFG-UHFFFAOYSA-N butyl acrylate Chemical compound CCCCOC(=O)C=C CQEYYJKEWSMYFG-UHFFFAOYSA-N 0.000 description 1
- 125000000480 butynyl group Chemical group [*]C#CC([H])([H])C([H])([H])[H] 0.000 description 1
- 239000003054 catalyst Substances 0.000 description 1
- 239000000919 ceramic Substances 0.000 description 1
- 239000013522 chelant Substances 0.000 description 1
- 239000011248 coating agent Substances 0.000 description 1
- 238000000576 coating method Methods 0.000 description 1
- 239000003086 colorant Substances 0.000 description 1
- 239000007859 condensation product Substances 0.000 description 1
- 229920001577 copolymer Polymers 0.000 description 1
- OIWOHHBRDFKZNC-UHFFFAOYSA-N cyclohexyl 2-methylprop-2-enoate Chemical compound CC(=C)C(=O)OC1CCCCC1 OIWOHHBRDFKZNC-UHFFFAOYSA-N 0.000 description 1
- 125000000113 cyclohexyl group Chemical group [H]C1([H])C([H])([H])C([H])([H])C([H])(*)C([H])([H])C1([H])[H] 0.000 description 1
- 125000000640 cyclooctyl group Chemical group [H]C1([H])C([H])([H])C([H])([H])C([H])([H])C([H])(*)C([H])([H])C([H])([H])C1([H])[H] 0.000 description 1
- 125000002704 decyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])* 0.000 description 1
- 239000004205 dimethyl polysiloxane Substances 0.000 description 1
- 125000003438 dodecyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])* 0.000 description 1
- 125000000524 functional group Chemical group 0.000 description 1
- 239000011521 glass Substances 0.000 description 1
- 150000008282 halocarbons Chemical class 0.000 description 1
- 150000002430 hydrocarbons Chemical group 0.000 description 1
- 239000001257 hydrogen Substances 0.000 description 1
- 229910052739 hydrogen Inorganic materials 0.000 description 1
- 125000004435 hydrogen atom Chemical group [H]* 0.000 description 1
- 230000007062 hydrolysis Effects 0.000 description 1
- 238000006460 hydrolysis reaction Methods 0.000 description 1
- 238000006459 hydrosilylation reaction Methods 0.000 description 1
- 229910010272 inorganic material Inorganic materials 0.000 description 1
- 239000011147 inorganic material Substances 0.000 description 1
- VKPSKYDESGTTFR-UHFFFAOYSA-N isododecane Natural products CC(C)(C)CC(C)CC(C)(C)C VKPSKYDESGTTFR-UHFFFAOYSA-N 0.000 description 1
- 150000002576 ketones Chemical class 0.000 description 1
- 239000000463 material Substances 0.000 description 1
- 150000002734 metacrylic acid derivatives Chemical class 0.000 description 1
- 150000002739 metals Chemical class 0.000 description 1
- 125000005641 methacryl group Chemical group 0.000 description 1
- 125000001624 naphthyl group Chemical group 0.000 description 1
- 229910052757 nitrogen Inorganic materials 0.000 description 1
- KCAMXZBMXVIIQN-UHFFFAOYSA-N octan-3-yl 2-methylprop-2-enoate Chemical compound CCCCCC(CC)OC(=O)C(C)=C KCAMXZBMXVIIQN-UHFFFAOYSA-N 0.000 description 1
- 230000003287 optical effect Effects 0.000 description 1
- 150000002894 organic compounds Chemical class 0.000 description 1
- 229920000620 organic polymer Polymers 0.000 description 1
- 125000000913 palmityl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 1
- 150000002978 peroxides Chemical class 0.000 description 1
- ZUOUZKKEUPVFJK-UHFFFAOYSA-N phenylbenzene Natural products C1=CC=CC=C1C1=CC=CC=C1 ZUOUZKKEUPVFJK-UHFFFAOYSA-N 0.000 description 1
- BASFCYQUMIYNBI-UHFFFAOYSA-N platinum Chemical group [Pt] BASFCYQUMIYNBI-UHFFFAOYSA-N 0.000 description 1
- 229920000435 poly(dimethylsiloxane) Polymers 0.000 description 1
- 229920000058 polyacrylate Polymers 0.000 description 1
- 229920001155 polypropylene Polymers 0.000 description 1
- 229920000915 polyvinyl chloride Polymers 0.000 description 1
- 239000004800 polyvinyl chloride Substances 0.000 description 1
- 239000011178 precast concrete Substances 0.000 description 1
- 239000000047 product Substances 0.000 description 1
- 125000004368 propenyl group Chemical group C(=CC)* 0.000 description 1
- 125000001436 propyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])[H] 0.000 description 1
- 238000010926 purge Methods 0.000 description 1
- 229920006395 saturated elastomer Polymers 0.000 description 1
- 229930195734 saturated hydrocarbon Natural products 0.000 description 1
- 239000000565 sealant Substances 0.000 description 1
- 125000002914 sec-butyl group Chemical group [H]C([H])([H])C([H])([H])C([H])(*)C([H])([H])[H] 0.000 description 1
- 239000000344 soap Substances 0.000 description 1
- 239000007787 solid Substances 0.000 description 1
- 239000002904 solvent Substances 0.000 description 1
- 239000003381 stabilizer Substances 0.000 description 1
- 125000004079 stearyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 1
- 229920003002 synthetic resin Polymers 0.000 description 1
- 239000000057 synthetic resin Substances 0.000 description 1
- 125000000999 tert-butyl group Chemical group [H]C([H])([H])C(*)(C([H])([H])[H])C([H])([H])[H] 0.000 description 1
- 150000003608 titanium Chemical class 0.000 description 1
- 239000008096 xylene Substances 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
- C09D183/00—Coating compositions based on macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing silicon, with or without sulfur, nitrogen, oxygen, or carbon only; Coating compositions based on derivatives of such polymers
- C09D183/04—Polysiloxanes
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
- C09J183/00—Adhesives based on macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing silicon, with or without sulfur, nitrogen, oxygen, or carbon only; Adhesives based on derivatives of such polymers
- C09J183/04—Polysiloxanes
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L2666/00—Composition of polymers characterized by a further compound in the blend, being organic macromolecular compounds, natural resins, waxes or and bituminous materials, non-macromolecular organic substances, inorganic substances or characterized by their function in the composition
- C08L2666/02—Organic macromolecular compounds, natural resins, waxes or and bituminous materials
- C08L2666/04—Macromolecular compounds according to groups C08L7/00 - C08L49/00, or C08L55/00 - C08L57/00; Derivatives thereof
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L2666/00—Composition of polymers characterized by a further compound in the blend, being organic macromolecular compounds, natural resins, waxes or and bituminous materials, non-macromolecular organic substances, inorganic substances or characterized by their function in the composition
- C08L2666/28—Non-macromolecular organic substances
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
- Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
- Y10T428/00—Stock material or miscellaneous articles
- Y10T428/31504—Composite [nonstructural laminate]
- Y10T428/31652—Of asbestos
- Y10T428/31663—As siloxane, silicone or silane
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
- Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
- Y10T428/00—Stock material or miscellaneous articles
- Y10T428/31504—Composite [nonstructural laminate]
- Y10T428/31652—Of asbestos
- Y10T428/31667—Next to addition polymer from unsaturated monomers, or aldehyde or ketone condensation product
Landscapes
- Chemical & Material Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Organic Chemistry (AREA)
- Life Sciences & Earth Sciences (AREA)
- Engineering & Computer Science (AREA)
- Materials Engineering (AREA)
- Wood Science & Technology (AREA)
- Paints Or Removers (AREA)
- Laminated Bodies (AREA)
- Application Of Or Painting With Fluid Materials (AREA)
Description
- Die vorliegende Erfindung betrifft Primerzusammensetzungen, insbesondere Primerzusammensetzungen zur Bindung von bei Raumtemperatur vulkanisierbaren („RTV") Silikonelastomeren auf diverse Substrate.
- Die Verwendung von Primern zum Zweck der Verbesserung der Haftung von RTV-Silikonelastomeren ist bekannt, siehe z.B. US-Patent Nrn. 4 681 636 und 4 749 741.
- US-Patent Nr. 5 458 980 offenbart haftverbessernde Zusammensetzungen zum Binden einer Schicht aus organischem Polymer auf eine Schicht aus Organosiloxanelastomer während der Härtung des Elastomeren durch eine Platingruppenmetall katalysierte Hydrosilierungsreaktion, aufweisend (a) ein Copolymer, enthaltend Wiederholungseinheiten, erhalten aus zumindest einer ethylenisch ungesättigten organischen Verbindung und zumindest einem Silan, enthaltend eine ethylenisch ungesättigte organische Gruppe, und zumindest zwei siliziumgebundenen hydrolisierbaren Gruppen je Molekül, und (b) ein Organowasserstoffsilan, enthaltend im Mittel zumindest drei siliziumgebundene Wasserstoffatome je Molekül. Während die klebstoffverbessernde Zusammensetzung mit einem Elastomer verwendet wird, hergestellt durch Härten eines Organosiloxanelastomeren bei Temperaturen unterhalb von etwa 80°C, beinhaltet die haftungsverbessernde Zusammensetzung ein Alkylorthosilikat und eine Organotitanverbindung.
- US-Patent Nr. 4 147 685 offenbart eine Primerzusammensetzung, die ein Reaktionsprodukt aus Methyl- oder Butylmethacrylat und einem acrylatfunktionellen Silan in einem organischen Lösungsmittel ist. Das Reaktionsprodukt wird hergestellt durch Erwärmen der Primerinhaltsstoffe auf eine Temperatur von 50 bis 80°C in der Gegenwart eines Peroxidkatalysators. Die in dem '685-Patent offenbarten Zusammensetzungen zeigen verbesserte Haftung auf Kunststoffen, es wurde jedoch gefunden, dass sie nachteilig sind, wenn der Feststoffgehalt des Primers als unreagiertes acrylatfunktionalisiertes Silanmonomer geringer als 10% ist. Zusätzlich zeigen die in dem '685-Patent offenbarten Zusammensetzungen hochflüchtige organische Verbindungen (VOCs).
- Was im Stand der Technik benötigt wird ist eine Primerzusammensetzung, welche verbesserte Haftung auf diversen Substraten, insbesondere Beton und Kunststoffen, zur Verfügung stellt, während sie weniger VOCs zeigt.
- Die vorliegende Erfindung ist auf eine niedrige VOC-Primerzusammensetzung gerichtet, geeignet für die Verwendung mit bei Raumtemperatur vulkanisierbaren Silikonelastomeren, aufweisend das Produkt, gebildet durch Kombinieren von:
- (i) einem Polyorganosiloxanharz,
- (ii) einem acrylischen Homopolymerharz,
- (iii) einem Organotitanat,
- (iv) einem Silan oder partiellen Hydrolysat davon, und
- (v) einer organischen Flüssigkeit in einer Menge die wirksam ist, um Bestandteile (i), (ii), (iii) und (iv) der Primerzusammensetzung zu lösen.
- Die erfindungsgemäße Primerzusammensetzung stellt verbesserte Haftung auf diversen Substraten, insbesondere Beton, zur Verfügung.
- In einer bevorzugten Ausführungsform beinhaltet die erfindungsgemäße Primerzusammensetzung, basierend auf 100 Gewichtsteilen („pbw") der Primerzusammensetzung, von 1 pbw bis 80 pbw, vorzugsweise von 1 pbw bis 50 pbw, bevorzugt von 15 pbw bis 25 pbw des Polyorganosiloxanharzes, von 1 pbw bis 25 pbw, vorzugsweise von 5 pbw bis 15 pbw, bevorzugt von 1 pbw bis 10 pbw des Acrylharzes, von 1 pbw bis 25 pbw, vorzugsweise von 5 pbw bis 20 pbw, bevorzugt von 8 pbw bis 15 pbw des Organotitanats, von 0,01 pbw bis 20 pbw, vorzugsweise von 0,1 pbw bis 10 pbw, bevorzugt von 0,2 pbw bis 5 pbw des Silans oder des partiellen Hydrolysats davon, von 0,5 pbw bis 95 pbw, vorzugsweise von 25 pbw bis 85 pbw, bevorzugt von 50 pbw bis 75 pbw die organische Flüssigkeit.
- Polyorganosiloxanharz
- Polyorganosiloxanharze, die als die Polysiloxanharzkomponente der erfindungsgemäßen Zusammensetzung geeignet sind, sind solche Harze, die Struktureinheiten gemäß der Formel (I) enthalten:
M R1R2R3SiO1/2 ist,
D R4R5SiO2/2 ist,
T R6SiO3/2 ist,
R1, R2, R3, R4, R5 und R6 jeweils unabhängig voneinander Wasserstoff oder einwertige Kohlenwasserstoffreste sind und
a, b und c jeweils ganze Zahlen sind, wobei 1 ≤ a ≤ 10.000, 1 ≤ b ≤ 10.000 und 1 ≤ c ≤ 10.000 ist. - Geeignete einwertige Kohlenwasserstoffreste beinhalten einwertige acyclische Kohlenwasserstoffreste, einwertige alicyclische Kohlenwasserstoffreste und einwertige aromatische Kohlenwasserstoffreste.
- So wie hier verwendet bedeutet die Terminologie „acyclischer Kohlenwasserstoffrest" einen geradkettigen oder verzweigten Kohlenwasserstoffrest, vorzugsweise enthaltend von 2 bis 24 Kohlenstoffatome je Rest, der gesättigt oder ungesättigt sein kann. Geeignete einwertige acyclische Kohlenwasserstoffreste beinhalten z.B. Methyl, sec-Butyl, tert-Butyl, Octyl, Decyl, Dodecyl, Cetyl, Stearyl, Propenyl und Butynyl.
- So wie hier verwendet bedeutet die Terminologie „alicyclischer Kohlenwasserstoffrest" einen Rest, enthaltend ein oder mehrere gesättigte Kohlenwasserstoffringe, vorzugsweise enthaltend von 4 bis 10 Kohlenstoffatome je Ring je Rest, die wahlweise an einem oder mehreren der Ringe mit einer oder mehreren Alkyl- oder Alkylengruppen substituiert sein können, jeweils vorzugsweise enthaltend von 2 bis 6 Kohlenstoffatome je Gruppe, und die in dem Fall von zwei oder mehr Ringen fusionierte Ringe sein können. Geeignete einwertige alicyclische Kohlenwasserstoffreste beinhalten z.B. Cyclohexyl, Cyclooctyl. So wie hier verwendet, bedeutet die Bezeichnung „aromatischer Kohlenwasserstoffrest" einen Kohlenwasserstoffrest, enthaltend einen oder mehrere aromatische Ringe je Rest, die wahlweise an dem einen oder mehreren aromatischen Ringen mit einer oder mehreren Alkyl- oder Alkylengruppen substituiert sein können, jeweils vorzugsweise enthaltend von 2 bis 6 Kohlenstoffatome je Gruppe, oder anderen funktionellen Gruppen, und die in dem Fall von zwei oder mehr Ringen fusionierte Ringe sein können. Geeignete einwertige Kohlenwasserstoffreste beinhalten z.B. Arylreste, so wie z.B. Phenyl, Naphthyl und Aralkyl, so wie z.B. Phenethyl.
- In einer bevorzugten Ausführungsform sind R1, R2, R3, R4 und R5 jeweils unabhängig voneinander (C1-C8)-Alkyl, -Aryl oder -Aralkyl.
- In einer stärker bevorzugten Ausführungsform sind R1, R2, R3, R4 und R5 jeweils unabhängig voneinander Methyl, Propyl, Octyl, Phenyl oder Diphenyl.
- Acrylharz
- Acrylharze, die als die acrylische Harzkomponente der erfindungsgemäßen Zusammensetzung geeignet sind, weisen Wiederholungseinheiten auf, die aus einem oder mehreren Monomeren erhalten werden, ausgewählt aus (Meth)acrylestermonomeren, (Meth)acrylsäuremonomeren und (Meth)acrylamidmonomeren. So wie hier verwendet, bedeutet die Bezeichnung „(Meth)acryl" gesammelt Acryl und Methacryl, „(Meth)acrylat" betrifft gesammelt Acrylate und Methacrylate und die Bezeichnung „(Meth)acrylamid" betrifft gesammelt Acrylamide und Methacrylamide.
- Geeignete (Meth)acrylestermonomere beinhalten z.B. Alkyl(meth)acrylatmonomere, vorzugsweise (C1-C8)Alkyl(meth)acrylatmonomere, so wie z.B. Methylmethacrylat, Butylacrylat, Ethylhexylmethacrylat, Hydroxy(C1-C8)alkyl(meth)acrylatmonomere, so wie z.B. Hydroxyethylmethacrylat, (C4-C8)Cycloalkyl(meth)acrylatmonomere, so wie z.B. Cyclohexylmethacrylat. Geeignete (Meth)acrylsäuremonomere beinhalten z.B. Acrylsäure, Methacrylsäure. Geeignete (Meth)acrylamidmonomere beinhalten Acrylamid und Methacrylamid.
- In einer bevorzugten Ausführungsform umfasst das Acrylharz ein Acrylharz, ausgewählt aus Polymethylmethacrylat, Polyacrylnitril, Polyacrylamid, Polyacrylsäure und Polymethacrylsäure.
- In einer bevorzugten Ausführungsform hat das Acrylharz ein gewichtsmittleres Molekulargewicht von 40.000 bis 250.0000 Gramm pro Mol („g/mol"), bevorzugt von 75.000 bis 200.0000 g/mol und stärker bevorzugt von 90.000 bis 150.000 g/mol.
- In einer bevorzugten Ausführungsform umfasst das Acrylharz ein Harz, ausgewählt aus Polymethylmethacrylat, Polyacrylsäure, Polyacrylamid, Polymethacrylsäure oder Polyacrylnitril. In einer besonders bevorzugten Ausführungsform ist das Acrylharz Paraloid® B-72-Acrylharz (verkauft von Rohm und Haas Company).
- Organotitanat
- Organotitanate, die als die Organotitanatkomponente der erfindungsgemäßen Zusammensetzung geeignet sind, beinhalten z.B. Organotitanatester, Titankomplexe, Titanchelatverbindungen, teilweise alkoxylierte partielle Chelate von Titan, sowie partielle Hydrolyse-Kondensations-Produkte von jeder dieser Verbindungen.
- In einer bevorzugten Ausführungsform ist die Organotitanatkomponente ein Organotitanatester gemäß der Strukturformel:
- Vorzugsweise umfasst die Organotitanatkomponente einen Organotitanatester, ausgewählt aus der Gruppe bestehend aus Tetrabutyltitanat, Tetramethyltitanat, Tetraisopropyltitanat, Ethylmethyldibutyltitanat, Tetraoctyltitanat und Tetraethylhexyltitanat. Bevorzugt umfasst das Organotitanat Tetrabutyltitanate.
- Silan
- Silane sind im Stand der Technik wohl bekannt. Silane, die als die Silankomponente der erfindungsgemäßen Zusammensetzung geeignet sind, sind solche, die bei Hydrolyse Alkohol freisetzen. Beispiele für geeignete Silane beinhalten Tetraalkoxysilane, Organotrialkoxysilane und Diorganodialkoxysilane, sowie partielle Hydrolysate von jeder dieser Verbindungen.
- In einer bevorzugten Ausführungsform umfasst die Silankomponente der erfindungsgemäßen Primerzusammensetzung ein Tetraalkoxysilan oder ein partielles Hydrolysat davon. Vorzugsweise umfasst die Silankomponente ein Tetraalkoxysilan, ausgewählt aus der Gruppe bestehend aus Tetraethoxysilan, Tetrapropoxysilan, Polyethylsilikat und Polypropylsilikat. Stärker bevorzugt umfasst die Silankomponente Polyethylsilikat, ein partielles Hydrolysat von einem Silan.
- Organische Flüssigkeit
- Organische Flüssigkeiten, die als die organische Flüssigkeitskomponente der erfindungsgemäßen Zusammensetzung geeignet sind, sind solche organischen Flüssigkeiten, in denen das Polyorganosiloxanharz, das Acrylharz, das Organotitanat und die Silankomponenten der Zusammensetzung jeweils löslich sind.
- In einer bevorzugten Ausführungsform ist die organische Flüssigkeit eine organische Flüssigkeit mit niedrigem VOC oder eine Mischung aus zwei oder mehreren organischen Flüssigkeiten mit niedrigem VOC, ausgewählt aus niedrigen acyclischen und alicyclischen Kohlenwasserstoffen, so wie z.B. Hexan, Isododecan und Cyclohexan, aromatischen Kohlenwasserstoffen so wie z.B. Benzol, Toluol und Xylol, Ketonen, so wie z.B. Aceton, Methylethylketon und Methylisobutylketon, halogenierten Kohlenwasserstofflösungsmitteln, so wie z.B. Trichlorethylen und Parachlorbenzotrifluorid. So wie hier verwendet bedeutet „niedriger VOC", dass der Gehalt an flüchtiger organischer Verbindung geringer als 350 g/l ist.
- In einer stark bevorzugten Ausführungsform umfasst die organische Lösungsmittelkomponente Parachlorbenzotrifluorid.
- Leistungseigenschaften des erfindungsgemäßen Primers sind vorzugsweise mit solchen Eigenschaften von Primern mit hohen VOC-Gehalten vergleichbar.
- Andere Bestandteile
- Die erfindungsgemäße Primerzusammensetzung kann wahlweise weiterhin andere Bestandteile beinhalten, so wie z.B. Stabilisatoren, Färbemittel und jeden anderen im Stand der Technik bekannten Bestandteil.
- In einer besonders bevorzugten Ausführungsform umfasst die erfindungsgemäße Primerzusammensetzung, basierend auf 100 pbw der Primerzusammensetzung:
- (i) von 15 pbw bis 25 pbw eines Polyorganosiloxanharzes,
- (ii) von 1 pbw bis 10 pbw eines Acrylharzes, ausgewählt aus Polymethylmethacrylat, Polyacrylsäure, Polyacrylamid, Polymethacrylsäure und Polyacrylnitril,
- (iii) von 8 pbw bis 15 pbw eines Organotitanatharzes, ausgewählt aus Tetrabutyltitanat, Tetramethyltitanat, Tetraisopropyltitanat, Ethylmethyldibutyltitanat, Tetraoctyltitanat und Tetraethylhexyltitanat;
- (iv) von 0,2 pbw bis 5 pbw eines Silan- oder eines partiellen Hydrolysatharzes davon, ausgewählt aus Tetraethoxysilan, Tetrapropoxysilan, Polyethylsilikat und Polypropylsilikat, sowie
- (v) von 50 pbw bis 75 pbw eines organischen Flüssigkeitsharzes, ausgewählt aus Trichlorethylen und Parachlorbenzotrifluorid.
- Verarbeitung und Verwendung
- Die erfindungsgemäße Primerzusammensetzung wird hergestellt durch Vermischen und Erwärmen der Bestandteile, um eine homogene Lösung zur Verfügung zu stellen. In einer bevorzugten Ausführungsform werden die Bestandteile in einer besonderen Reihenfolge miteinander vermischt, wobei das Polyorganosiloxan zu der Lösung mit einer langsamen Geschwindigkeit zugegeben wird.
- Die erfindungsgemäße Primerzusammensetzung wird durch Aufbringen des Primers auf ein Substrat verwendet, z.B. durch Bürsten oder Beschichten des Primers auf das Substrat, trocknen lassen des Primers und dann Aufbringen der RTV-Silikonelastomerzusammensetzung und Härtung des Silikonelastomeren. In einer bevorzugten Ausführungsform wird der Primer auf das Substrat aufgebürstet.
- Die Substrate, auf denen die erfindungsgemäße Primerzusammensetzung verbesserte Haftung auf alle schwierigen Substrate zur Verfügung stellt, beinhalten Metalle, so wie z.B. Aluminium und rostfreien Stahl, synthetische Harze, so wie z.B. Polyvinylchlorid, Polyacrylat- und Acrylharze, sowie anorganische Materialien, so wie z.B. Gläser, Beton und Keramiken. In einer bevorzugten Ausführungsform stellt die Primerzusammensetzung verbesserte Haftung auf feuchtem Betonfertigmauerwerk zur Verfügung.
- Die erfindungsgemäße Primerzusammensetzung kann zum Binden einer härtbaren Silikonelastomerzusammensetzung auf ein Substrat verwendet werden durch: a) Aufbringen einer Primerzusammensetzung auf zumindest einen Teil der Oberfläche eines Substrats, wobei die Primerzusammensetzung aufweist: (i) ein Polyorganosiloxanharz, (ii) ein Acrylhomopolymerharz, (iii) ein Organotitanat und (iv) ein Silan oder ein partielles Hydrolysat davon, um eine Primerschicht auf dem Substrat zu bilden, b) Aufbringen eines Silikonelastomeren auf ein Substrat in Kontakt mit zumindest einem Teil der Primerschicht und c) Härten des Silikonelastomeren.
- Die erfindungsgemäße Primerzusammensetzung kann in einem Gegenstand verwendet werden, aufweisend: a) ein Substrat, b) eine Schicht aus Silikonelastomer auf zumindest einem Teil der Oberfläche des Substrats, c) eine Schicht aus einer Primerzusammensetzung zwischen zumindest einem Teil des Substrats und zumindest einem Teil der Silikonelastomerschicht, wobei die Primerzusammensetzung aufweist: (i) ein Polyorganosiloxanharz, (ii) ein Acrylharz, (iii) ein Organotitanat und (iv) ein Silan oder ein partielles Hydrolysat davon.
- Die erfindungsgemäße Primerzusammensetzung kann mit nahezu allen RTV-Silikonelastomerzusammensetzungen verwendet werden, die für die gewünschte Anwendung verwendet werden können.
- Beispiel 1
- In ein geeignetes Reaktionsgefäß, ausgerüstet mit einem Rührer, Heizung, Stickstoffspülung und Vakuumquelle werden eine organische Flüssigkeit (67 pbw Parachlorbenzotrifluorid) und ein Organotitanat (9,7 pbw Tetrabutyltitanat) eingebracht. Der Inhalt des Reaktionsgefäßes wird dann schrittweise auf 70°C erwärmt und 10 Minuten gemischt. Ein Polyorganosiloxanharz (9 pbw Polydimethylsiloxan) wird dann in das Reaktionsgefäß mit einer Geschwindigkeit von 7 pbw pro Minute zugegeben. Ein Acrylharz (13 pbw Paraloid® B-72-Acrylharz) wird zugegeben und die Mischung wird 60 Minuten bei 70°C gerührt. Die Lösung wird 20 bis 30 Minuten abgekühlt, bis die Lösungstemperatur etwa 30°C erreicht. Wenn die Lösung etwa 30°C erreicht, wird ein Silan (1,3 pbw Ethylsilikat) zugegeben. Die Lösung wird für weitere 30 Minuten gerührt. Die Lösung wird dann in einen sauberen Behälter filtriert, wobei darauf geachtet wird, dass die Mischung keiner atmosphärischen Feuchtigkeit ausgesetzt wird.
- Beispiel 2
- Haftkraft wird wie folgt getestet. Ein dünner Film des Primerkandidats wird mit einem Malerpinsel auf die Oberfläche des Substratbrettes aufgetragen. Alle Substrate, mit Ausnahme von Beton, werden mit Seife und Wasser gereinigt und 25 bis 30 Minuten vor der Verwendung trocknen lassen. Etwa 10 bis 15 Minuten nach dem Aufbringen des Primers werden Haftkraftproben hergestellt unter Verwendung einer bei Raumtemperatur vulkanisierbaren Silikonzusammensetzung. Eine Schicht aus Dichtungszusammensetzung wird auf ein 2,54 cm × 20,32 cm (1 Inch × 8 Inch) Substrat und etwa 12,7 cm (5 Inch) eines 2,5 cm × 30,48 cm (1 Inch × 12 Inch) 20 mesh rostfreien Stahlsiebs (das mit einem Primer grundiert und 30 Minuten trocknen gelassen wurde) werden über die Schicht der Dichtungszusammensetzung aufgebracht. Eine weitere Schicht der Dichtungszusammensetzung wird oben auf das Sieb aufgetragen und überschüssige Zusammensetzung wird dann abgeschabt und die Proben werden 7 Tage härten lassen. Zusätzlich werden identische Proben hergestellt und sieben Tage härten lassen, gefolgt von einer siebentägigen Behandlung mit Wasser bei 25°C.
- Das Sieb wird auf sich selbst zurückgefaltet und das entfernte Ende des Substrats und das entfernte Ende des Siebs werden jeweils in einem Zugtester eingeklemmt. Eine Rasierklinge wird verwendet, um einen Schnitt in einem Winkel von etwa 45° zu der Substratoberfläche durch die Kante der Dichtungsschicht zu machen, die zwischen dem Substrat und dem Sieb freigelegt ist, und die Probe wird dann einem Zug bei einer Kreuzkopfgeschwindigkeit von 5,08 cm (2 Inch) je Minute unterzogen. Zwei weitere 45°-Schnitte werden in die Dichtung gemacht, jeweils voneinander von dem direkt vorhergehenden Schnitt durch etwa 2,54 cm (1 Inch) entfernt. Nach 7 Tagen Härten des grundierten Substrats werden die Proben auf Haftungsversagen hin untersucht.
- Der mittlere Zugwert beim Ziehen in kg/m (Pfund je Inch) Probenbreite, der erforderlich ist, um Versagen zu verursachen, wird aufgezeichnet. Die relative Menge an Haftungsversagen wird durch optische Kontrolle der Fehleroberflächen der Testproben bestimmt, basierend auf der relativen Menge an ursprünglich beschichtetem Bereich, auf dem Dichtungsmittel gebunden verbleibt.
- Verwendete Materialien:
- Primer: SS4044, SS4120, SS4179 sind kommerziell erhältliche Primer zur Verwendung mit RTV-Silikonverbindungen. Die Primer sind erhältlich von General Electric Silicones.
- RTV Silikondichtmittel: Das in dem Beispiel verwendete Alkoxy-RTV ist ein einteiliges Silikondichtmittel, kommerziell erhältlich als Silpruf®-Dichtmittel von General Electric Silicones. Das in dem Beispiel verwendete Acetoxy-RTV ist ein einteiliges Silikondichtmittel, kommerziell erhältlich als die Contractors SCS1000®-Serie von General Electric Silicones.

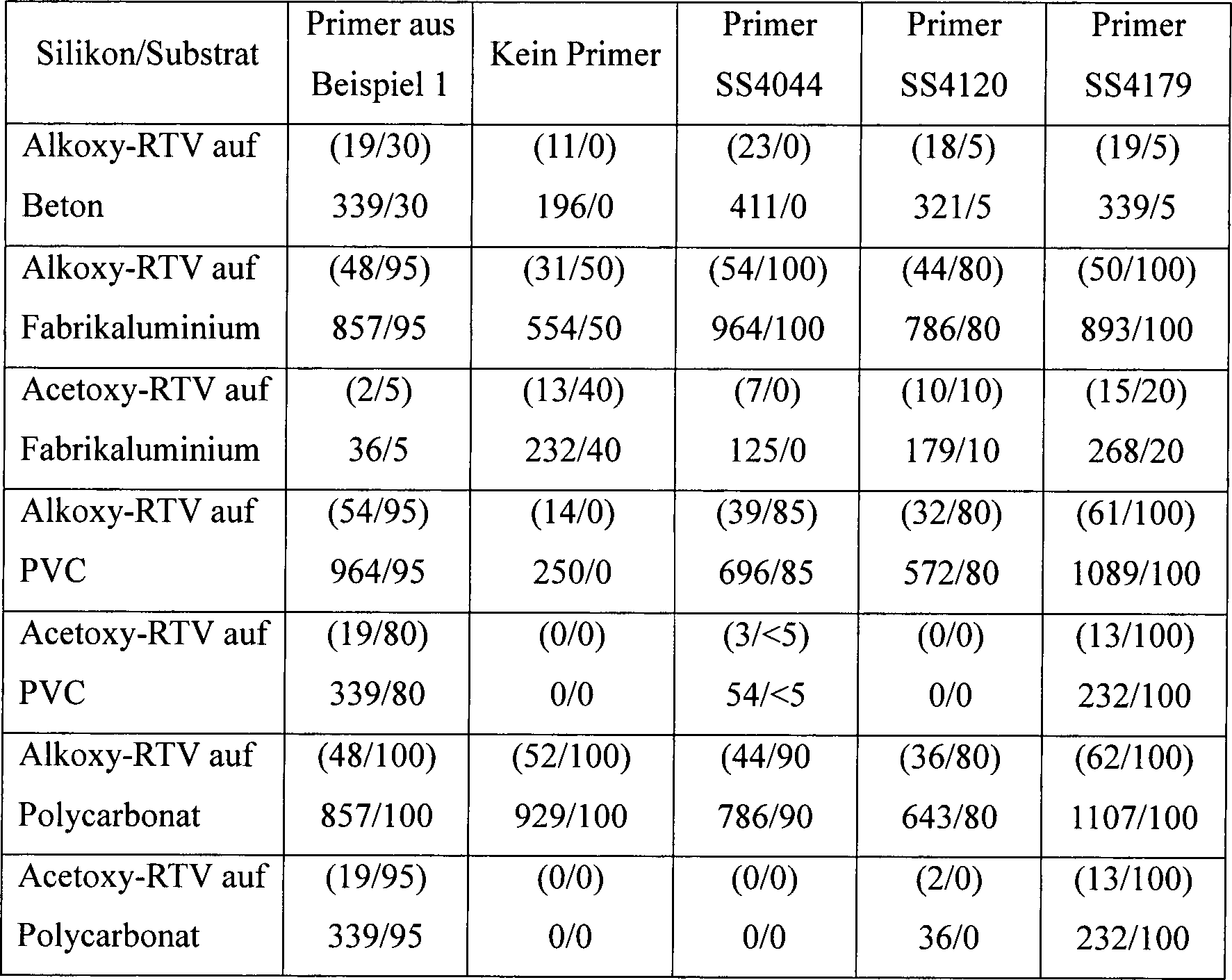

- Tabelle I – 7 Tage Haftkraft-Testergebnisse kg/m (ppi)/% Haftversagen
- Die Ergebnisse in Tabelle I zeigen, dass sowohl die Haftkraft als auch das prozentuale Haftversagen allgemein höher sind für Proben, welche den Primer mit geringem VOC gemäß Erfindung verwenden, als für vorhandene Primer. Der VOC-Gehalt des erfindungsgemäßen neuen Primers ist 337 g/l (unterhalb der EPA-Erfordernis von 350 g/l).
- Tabelle II – 7-tägige Wassereintauch-Testergebnisse kg/m (ppi)/% Haftversagen
- Die Ergebnisse in Tabelle II zeigen, dass sowohl die Haftkraft als auch das prozentuale Haftversagen nach 7-tägigem Eintauchen in Wasser ebenfalls allgemein höher ist für Proben, welche den erfindungsgemäßen Primer mit niedrigem VOC verwenden, als für vorhandene Primer.
Claims (9)
- Eine Primerzusammensetzung geeignet zur Verwendung mit bei Raumtemperatur vulkanisierbaren Silikonelastomeren umfassend das Produkt gebildet durch Kombination von: (i) einem Polyorganosiloxanharz; (ii) einem acrylischen Homopolymerharz; (iii) einem Organotitanat; (iv) einem Silan oder partiellen Hydrolysat davon; und (v) einer organischen Flüssigkeit in einer zur Lösung der Komponenten (i), (ii), (iii) und (iv) der Primerzusammensetzung wirksamen Menge.
- Primerzusammensetzung nach Anspruch 1 umfassend das Produkt gebildet durch Kombination von: (i) 15 bis 25 Gewichtsteilen der Gesamtzusammensetzung eines Polyorganosiloxanharzes; (ii) 1 bis 10 Gewichtsteilen der Gesamtzusammensetzung eines acrylischen Homopolymerharzes; (iii) 8 bis 15 Gewichtsteilen der Gesamtzusammensetzung eines Organotitanats; (iv) 2 bis 5 Gewichtsteilen der Gesamtzusammensetzung eines Silans oder partiellen Hydolysats davon; und (v) 50 bis 75 Gewichtsteilen der Gesamtzusammensetzung einer organischen Flüssigkeit zur Lösung der Komponenten (i), (ii), (iii) und (iv) der Primerzusammensetzung; wobei die Gesamtzusammensetzung 100 Gewichtsteile ist.
- Primerzusammensetzung nach Anspruch 1 oder Anspruch 2 wobei das Organotitanat Tetrabutyltitanat ist.
- Primerzusammensetzung nach einem der vorhergehenden Ansprüche wobei das Silan Ethylsilicat ist.
- Primerzusammensetzung nach einem der vorhergehenden Ansprüche wobei die organische Flüssigkeit Parachlorbenzotrifluorid ist.
- Verfahren zur Herstellung einer Primerzusammensetzung geeignet zur Verwendung mit bei Raumtemperatur vulkanisierbaren Silikonelastomeren umfassend die Schritte, dass man: (a) die Bestandteile der Primerzusammensetzung miteinander mischt aufweisend: (i) ein Polyorganosiloxanharz; (ii) ein acrylisches Homopolymerharz; (iii) ein Organotitanat; (iv) ein Silan oder partielles Hydrolysat davon; und (v) eine organische Flüssigkeit in einer wirksamen Menge zur Lösung der Komponenten (i), (ii), (iii) und (iv) der Primerzusammensetzung; und (b) die Zusammensetzung erhitzt und bewegt, um eine homogene Lösung zu bilden; wobei die Bestandteile (ii) und (iv) verschieden sind.
- Verfahren zum Binden einer härtbaren Silikonelastomerzusammensetzung an ein Substrat umfassend, dass man: (a) eine Primerzusammensetzung auf wenigstens einen Teil der Oberfläche eines Substrats aufbringt, wobei die Primerzusammensetzung umfasst: (i) ein Polyorganosiloxanharz; (ii) ein acrylisches Homopolymerharz; (iii) ein Organotitanat; und (iv) ein Silan oder partielles Hydrolysat davon zur Bildung einer Primerschicht auf dem Substrat; wobei Komponenten (ii) und (iv) verschieden sind; (b) ein Silikonelastomer auf ein Substrat aufbringt, das mit wenigstens einem Teil der Primerschicht in Kontakt ist; und (c) das Silikonelastomer härtet.
- Ein Gegenstand hergestellt nach einem Verfahren gemäß Anspruch 7.
- Ein Gegenstand aufweisend: (a) ein Substrat; (b) eine Silikonelastomerschicht auf wenigstens einem Teil der Oberfläche des Substrats; (c) eine Schicht einer Primerzusammensetzung zwischen wenigstens einem Teil des Substrats und wenigstens einem Teil der Silikonelastomerschicht, wobei die Primerzusammensetzung umfasst: (i) ein Polyorganosiloxanharz; (ii) ein acrylisches Homopolymerharz; (iii) ein Organotitanat; und (iv) ein Silan oder partielles Hydrolysat davon.
Applications Claiming Priority (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| US09/337,444 US6231990B1 (en) | 1999-06-21 | 1999-06-21 | Adhesion primer for use with RTV silicones |
| US337444 | 1999-06-21 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| DE60030807D1 DE60030807D1 (de) | 2006-11-02 |
| DE60030807T2 true DE60030807T2 (de) | 2007-09-06 |
Family
ID=23320557
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| DE60030807T Expired - Lifetime DE60030807T2 (de) | 1999-06-21 | 2000-06-08 | Adhäsionsvermittelnde primerzusammensetzungen für rtv-silikone |
Country Status (4)
| Country | Link |
|---|---|
| US (1) | US6231990B1 (de) |
| EP (1) | EP1063270B1 (de) |
| JP (1) | JP5179684B2 (de) |
| DE (1) | DE60030807T2 (de) |
Families Citing this family (28)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR100776278B1 (ko) * | 2001-12-29 | 2007-11-13 | 주식회사 케이씨씨 | 비금속 표면 코팅 조성물 |
| US6679943B1 (en) | 2002-05-01 | 2004-01-20 | Basf Corporation | Coating containing adhesion promoting additive |
| CA2514628C (en) * | 2003-01-30 | 2012-07-31 | Akzo Nobel Coatings International B.V. | Ambient temperature curing coating composition |
| CN100338161C (zh) * | 2003-01-30 | 2007-09-19 | 阿克佐诺贝尔国际涂料股份有限公司 | 室温固化的涂料组合物 |
| US20070166466A1 (en) * | 2004-02-23 | 2007-07-19 | Kansai Paint Co., Ltd. | Water-based heat-resistant coating composition and process for applicant thereof |
| US20050288415A1 (en) | 2004-06-23 | 2005-12-29 | Beers Melvin D | Highly elastomeric and paintable silicone compositions |
| US7510773B2 (en) * | 2005-02-28 | 2009-03-31 | The Boeing Company | Methods of applying cleaning solvent with titanate adhesion promoter to polymeric substrates |
| US7605203B2 (en) | 2005-05-26 | 2009-10-20 | Tremco Incorporated | Polymer compositions and adhesives, coatings, and sealants made therefrom |
| US9259219B2 (en) | 2009-11-09 | 2016-02-16 | Ethicon, Llc | Surgical needle coatings and methods |
| US9332982B2 (en) * | 2009-11-09 | 2016-05-10 | Ethicon, Llc | Surgical needle coatings and methods |
| US9221075B2 (en) * | 2009-11-09 | 2015-12-29 | Ethicon, Inc. | Surgical needle coatings and methods |
| US20140141233A1 (en) | 2012-07-03 | 2014-05-22 | Peterson Chemical Technology, Inc. | Surface Infusion of Flexible Cellular Foams With Novel Liquid Gel Mixture |
| US10002758B2 (en) * | 2012-10-12 | 2018-06-19 | John Cleaon Moore | Compositions and methods of rinsable primers used to aid in the removal of temporary functional coatings |
| WO2014105687A1 (en) * | 2012-12-27 | 2014-07-03 | Peterson Chemical Technology, Inc. | Surface infusion of flexible cellular foams with novel liquid gel mixture |
| US9783717B2 (en) | 2013-08-19 | 2017-10-10 | Sumitomo Seika Chemicals Co., Ltd. | Addition-curable silicone resin composition, addition-curable silicone resin cured product, and sealed optical semiconductor element |
| US9963552B2 (en) | 2013-08-20 | 2018-05-08 | Sumitomo Seika Chemicals Co., Ltd. | Condensation-curable silicone resin composition, condensation-curable silicone resin cured product, and sealed optical semiconductor element |
| US11197666B2 (en) | 2017-09-15 | 2021-12-14 | Cilag Gmbh International | Surgical coated needles |
| DE102018100214A1 (de) * | 2018-01-08 | 2019-07-11 | Jörg Nass | Verfahren zum Grundieren von Silikonoberflächen |
| NL2021916B1 (en) | 2018-11-01 | 2020-05-14 | Univ Delft Tech | Acoustic Liner |
| EP3798246B1 (de) | 2019-09-27 | 2024-01-31 | Henkel AG & Co. KGaA | Einkomponentige (1k) zusammensetzung auf basis von modifiziertem epoxidharz |
| EP3831862B1 (de) | 2019-12-04 | 2023-06-28 | Henkel AG & Co. KGaA | Einkomponentige (1k) zusammensetzung auf basis von epoxidharz |
| EP3831863B1 (de) | 2019-12-04 | 2023-07-05 | Henkel AG & Co. KGaA | Einkomponentige (1k) zusammensetzung auf der basis von epoxidharz |
| EP3916033B1 (de) | 2020-05-28 | 2025-10-29 | Henkel AG & Co. KGaA | Einkomponentige (1k) zusammensetzung auf basis von epoxidharz |
| JP7804594B2 (ja) | 2020-06-22 | 2026-01-22 | ヘンケル・アクチェンゲゼルシャフト・ウント・コムパニー・コマンディットゲゼルシャフト・アウフ・アクチェン | 電気化学的に剥離可能な接着剤組成物 |
| EP3943564B1 (de) | 2020-07-21 | 2024-07-17 | Henkel AG & Co. KGaA | Bei raumtemperatur stabile, elektrisch leitfähige 1k-epoxidformulierung |
| TWI900620B (zh) | 2020-08-27 | 2025-10-11 | 德商漢高股份有限及兩合公司 | 導電性單組分型(1k)環氧樹脂調配物 |
| US12325182B2 (en) | 2020-10-13 | 2025-06-10 | Cabot Corporation | Conductive photo-curable compositions for additive manufacturing |
| CN119300769A (zh) * | 2022-06-29 | 2025-01-10 | 富士胶片株式会社 | 声波探针、声波测定装置及超声波诊断装置 |
Family Cites Families (16)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US3671483A (en) | 1970-12-30 | 1972-06-20 | Dow Corning | Primer composition for adhering silicone elastomer to substrates |
| US4147685A (en) | 1977-01-28 | 1979-04-03 | General Electric Company | Primer compositions for adhering silicone compositions |
| US4615947A (en) * | 1985-04-29 | 1986-10-07 | General Electric Company | Acrylic primer for adhering an organopolysiloxane |
| JPS61278582A (ja) * | 1985-06-03 | 1986-12-09 | Toray Silicone Co Ltd | 接着用プライマ−組成物 |
| US4749741A (en) | 1986-04-07 | 1988-06-07 | Toray Silicone Co., Ltd. | Primer composition |
| JPH1087942A (ja) * | 1989-06-30 | 1998-04-07 | Kanegafuchi Chem Ind Co Ltd | 一液型組成物 |
| ES2056645T3 (es) * | 1990-03-27 | 1994-10-01 | Courtaulds Coatings Holdings | Composicion de revestimiento. |
| US5066698A (en) * | 1990-05-10 | 1991-11-19 | E. I. Du Pont De Nemours And Company | Coating composition of an acrylic polymer, a crosslinking agent and a silane oligomer |
| CA2061046A1 (en) * | 1991-02-21 | 1992-08-22 | Daniel T. Berg | Silicone primer |
| US5424357A (en) * | 1993-12-02 | 1995-06-13 | Dow Corning Corporation | Compositions for bonding organosiloxane elastomers to organic polymers |
| JP3145298B2 (ja) * | 1995-04-21 | 2001-03-12 | 松下電工株式会社 | コーティング用樹脂組成物、樹脂コーティング物およびそれらの製造方法 |
| TW375597B (en) * | 1996-03-06 | 1999-12-01 | Denki Kagaku Kogyo Kk | Impregnation composition, and primer composition for resin concrete, method for its coating and composite body employing it |
| US5749956A (en) * | 1996-08-02 | 1998-05-12 | Loctite Corporation | Non-ozone depleting co-solvent compositions and adhesive promoter compositions based thereon |
| JP3182107B2 (ja) * | 1996-12-13 | 2001-07-03 | 松下電工株式会社 | 機能性塗装品とその製造方法および用途 |
| EP0877068A3 (de) * | 1997-05-05 | 2000-01-12 | General Electric Company | Grundierungslose harte Silikonüberzugzusammensetzung für Kunststoffsubstrate und verwandte Artikel |
| JPH11148021A (ja) * | 1997-11-17 | 1999-06-02 | Dainippon Ink & Chem Inc | 硬化性組成物および、それを含有するコーティング剤 |
-
1999
- 1999-06-21 US US09/337,444 patent/US6231990B1/en not_active Expired - Lifetime
-
2000
- 2000-06-08 DE DE60030807T patent/DE60030807T2/de not_active Expired - Lifetime
- 2000-06-08 EP EP00304873A patent/EP1063270B1/de not_active Expired - Lifetime
- 2000-06-19 JP JP2000182366A patent/JP5179684B2/ja not_active Expired - Lifetime
Also Published As
| Publication number | Publication date |
|---|---|
| JP2001040286A (ja) | 2001-02-13 |
| DE60030807D1 (de) | 2006-11-02 |
| EP1063270B1 (de) | 2006-09-20 |
| EP1063270A2 (de) | 2000-12-27 |
| US6231990B1 (en) | 2001-05-15 |
| JP5179684B2 (ja) | 2013-04-10 |
| EP1063270A3 (de) | 2002-02-13 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| EP1063270B1 (de) | Adhäsionsvermittelnde primerzusammensetzungen für rtv-silikone | |
| DE69020509T2 (de) | Mit selbstklebender Polysiloxankautschukzusammensetzung beschichtete Gewebe. | |
| DE60210830T2 (de) | Silicongummikleber-Zusammensetzung und gegossener Gegenstand aus Silicongummi und thermoplastischem Harz | |
| DE3780404T2 (de) | Haertbare mischung aus acrylpolymer und polyalkylenoxid. | |
| DE2523224C3 (de) | Verfahren zum Verstärken des Haftens von Organopolysiloxanelastomeren | |
| DE60215872T2 (de) | Klebstoff für Siliconkautschuk | |
| AU614848B2 (en) | Improved primer compositions | |
| DE3750019T2 (de) | Selbstklebender Polysiloxanelastomer und Verfahren zur Herstellung. | |
| DE2803463A1 (de) | Grundiermittel, verfahren zu seiner herstellung und verwendung | |
| DE2802862C2 (de) | In Abwesenheit von Feuchtigkeit lagerfähige, in Gegenwart derselben zu Elastomeren bei Raumtemperatur vulkanisierbare Polysiloxan-dicht-, klebe- oder -überzugsmasse | |
| DE69531473T2 (de) | Durch Feuchtigkeit vernetzbare, druckempfindliche Schmelzklebestoffe | |
| DE69407659T2 (de) | RTV-Organopolysiloxanzusammensetzung und Verfahren zur Herstellung | |
| DE69806056T2 (de) | Polysiloxan mit dispergiertem copolymeren und dieses enthaltende dichtungsmassen | |
| CH623846A5 (de) | ||
| EP3392313A1 (de) | Härtbare silikonkautschukmassen | |
| DE2724188A1 (de) | Haertbare organopolysiloxanmasse | |
| DE2116816C3 (de) | In Abwesenheit von Feuchtigkeit stabile, jedoch unter Einwirkung von Feuchtigkeit bei Raumtemperatur zu Polysiloxanelastomeren hartende Form massen | |
| DE69921688T2 (de) | Bei raumtemperatur in gegenwart von feuchtigkeit zu lichtdurchlässigen kautschuken härtende organopolysiloxanzusammensetzungen | |
| DE69509973T2 (de) | Zusammensetzungen zum Binden von Organosiloxanelastomeren an organischen Polymeren | |
| DE102012221375A1 (de) | Feuchtigkeitshärtende Zusammensetzungen, Verfahren zu deren Herstellung und deren Verwendung | |
| DE2631889B2 (de) | Verfahren zur herstellung einer haertenden organopolysiloxanmasse | |
| WO2018087250A1 (de) | Vernetzbare silikonmischungen enthaltend einen guanidinkatalysator und einen haftvermittler | |
| DE69615317T2 (de) | Härtbare silikon klebe-/abdichtungszusammensetzungen | |
| DE69703954T2 (de) | Verfahren zur Herstellung von silikon-modifizierten Vinylpolymeren | |
| DE69832127T2 (de) | Wässrige Siliconzusammensetzung |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| 8364 | No opposition during term of opposition |
