GEBIET DER ERFINDUNG
-
Die
vorliegende Erfindung betrifft das Gebiet von Ereignisverwaltungssystemen
und insbesondere die dynamische Korrelation von Ereignissen.
-
HINTERGRUNDINFORMATION
-
Die
Informationstechnologie (IT) hat sich aus Nur-Großrechensystemen
zu komplexen, stark verteilten Computersystemen entwickelt, die
sich durch Netze über
Arbeitsplätze
und Abteilungen erstrecken. Diese verteilten Rechenumgebungen stellen
Vorteile bereit, zu denen die Flexibilität bei der Auswahl jeder beliebigen Anzahl
von Plattformen, Domänen,
Werkzeugen und Netzkonfigurationen gehört.
-
US 5,787,409 beschreibt
ein Überwachungssystem
zum Überwachen
eines verteilten Systems von einem Systemadministrator durch eine
Benutzerschnittstelle.
US 5,063,523 beschreibt
ein Datenkommunikationsnetz-Verwaltungssystem, das einem Benutzer
ermöglicht,
Regeln zu erstellen, die ausgehend von Netzobjekten bezüglich eines
Musters mit Attributen ankommender Ereignisse wie Alarmen übereinstimmen.
WO/99/13427 beschreibt ein
System und Verfahren zum Erkennen und Behandeln von Betrug.
-
Verteilte
Rechenumgebungen können
jedoch komplex sein. Ferner kann ein Mangel an Kompatibilität und Integration
zwischen Softwarewerkzeugen und Plattformen bestehen. Zum Beispiel
richten sich herkömmliche
Point-Products (zum Beispiel das Produkt Platinum DBVision, das
von Platinum technology, inc., Oakbrook Terrace, Illinois, hergestellt
wird) im Allgemeinen an eine spezifische Funktion oder einen spezifischen Fachbereich
wie eine Lösung
zur Datenbanküberwachung
und -verwaltung, Aufgabenplanung oder Verwaltung von Datenbankneuorganisationen.
Jedes Point-Product
stellt eine spezifische Fähigkeit
bereit und jedes weist auch eine eigene Schnittstelle auf. Andererseits
stellt die Benutzung einer Rahmentechnologie eine integrierte Lösung bereit,
wenngleich die Werkzeugfunktionalität einen bedeutenden Verlust
erleidet. Ferner sind zur Verwaltung der gegenwärtigen Unternehmensumgebung
unter Verwendung entweder herkömmlicher Point-Products
oder einer Rahmentechnologie viele Ressourcen und viel Geld von
IT-Organisationen
erforderlich.
-
Dementsprechend
besteht ein Bedarf an einem integrierten System zum Bereitstellen
von Werkzeugen, die eine kompatible Schnittstelle benutzen, ohne
die Werkzeugfunktionalität
bedeutend einzuschränken.
-
KURZDARSTELLUNG DER ERFINDUNG
-
Gemäß der vorliegenden
Erfindung werden ein Ereignisverwaltungssystem und ein Verfahren
zur Verwaltung eines Computersystems gemäß den Ansprüchen bereitgestellt.
-
Folglich
wird ein verbessertes integriertes System zum Überwachen von Ereignissen bereitgestellt,
die in Point-Products
durch ein gemeinsames Ereignisverwaltungssystem eintreten.
-
Vorteilhaft
hat die beschriebene und beanspruchte Anordnung die Fähigkeit
zur dynamischen Korrelation von Ereignissen über Knoten eines Unternehmens.
-
Vorzugsweise
stellt das System und Verfahren eine dynamische Ausführung einer
geänderten
Regel und/oder einer neu hinzugefügten Regel zur Ereigniskorrelation
bereit.
-
In
ihrer bevorzugten Ausführungsform
stellt die vorliegende Erfindung ein Ereignisverwaltungssystem bereit,
das einen Ereignisverwalter und einen Alarmregelspeicher und Ereigniskorrelator
und eine Antwortmaschine aufweist. Der Ereig nisverwalter empfängt und
verteilt Ereignisinformation, die von einem Ereignisverwalter basierend
auf Alarmregeln bereitgestellt wird, die in einem Alarmregelspeicher
gespeichert sind. Die Antwortmaschine führt ein Antwortregelwerk basierend
auf der Korrelation von Ereignissen von dem Ereigniskorrelator aus.
-
Ein
bevorzugtes Merkmal stellt ein Verfahren zum dynamischen Ausführen einer
modifizierten Regel oder einer neuen Regel zur Ereigniskorrelation
bereit. Das bevorzugte Verfahren weist ferner das Vergleichen eines
ersten Regelsatzes mit einem zweiten Regelsatz auf, um Modifikationen,
Hinzufügungen
oder Löschungen
von Regeln zu identifizieren und alle entsprechenden Regeln, die
modifiziert oder hinzugefügt
worden sind, dynamisch auszuführen.
-
KURZBESCHREIBUNG DER ZEICHNUNGEN
-
1 zeigt
ein Ausführungsbeispiel
eines Unternehmens der vorliegenden Erfindung, das mehrere Knoten
aufweist.
-
2 zeigt
ein Ausführungsbeispiel
einer Folge integrierter Point-Products der vorliegenden Erfindung.
-
3 zeigt
ein Ausführungsbeispiel
eines Blockdiagramms eines Ereignisverwaltungssystems der vorliegenden
Erfindung.
-
4 zeigt
ein Ausführungsbeispiel
von Ereignisinformationen, die zwischen mehreren Knoten des Ereignisverwaltungssystems
der vorliegenden Erfindung übermittelt
werden.
-
5 zeigt
ein Ausführungsbeispiel
eines Flussdiagramms einer dynamischen Ausführung einer neu hinzugefügten oder
geänderten
Regel zur Ereigniskorrelation gemäß der vorliegenden Erfindung.
-
AUSFÜHRLICHE BESCHREIBUNG
-
Das
Ereignisverwaltungssystem der vorliegenden Erfindung verwaltet ein
Unternehmen (zum Beispiel ein Computernetz wie ein lokales Netz
(LAN) oder ein Fernnetz (WAN)), korreliert Ereignisinformation,
die in dem Unternehmen auftritt, und ergreift korrigierende Maßnahmen
basierend auf vorbestimmten Antwortregelwerken. Das Ereignisverwaltungssystem
empfängt
zum Beispiel Ereignisnachrichten von kompatiblen Point-Products
innerhalb des Unternehmens. Wie in 1 dargestellt,
kann das Unternehmen 100 mehrere Knoten 110, 120, 130 aufweisen,
die zum Beispiel durch ein Netz (nicht dargestellt) verbunden sein
können. Ein
Knoten ist zum Beispiel ein physikalisches Gehäuse wie ein Personalcomputer,
Server usw., der ein Betriebssystem betreibt. In einer beispielhaften
Form der vorliegenden Erfindung kann ein Knoten ein Personalcomputer
mit einem darauf installierten kompatiblen Point-Product sein. In
einem Ausführungsbeispiel
der vorliegenden Erfindung verwaltet das Ereignisverwaltungssystem 140 Ereignisse
auf den Knoten 110, 120, 130, bei denen
die Ereignisse erzeugt werden, wobei die Datenbewegung auf dem Netz
minimiert wird und Aktionen wie Auswertung, Berichten und automatische
Korrektur von Daten in der Nähe
der Quelle gehalten werden.
-
In
einer beispielhaften Form der vorliegenden Erfindung, wie in 2 dargestellt,
kann das Ereignisverwaltungssystem 270 in einer Folge 200 integrierter
Werkzeuge enthalten sein, einschließlich kompatibler Point-Products,
die zum Beispiel zum Verwalten von Anwendungen, Datenbanken, Arbeitsplätzen, Netzen
und Systemen benutzt werden. Die Werkzeuge 230, 240, 250, 260 können einen
Satz gemeinsamer Dienste 210 benutzen, um Daten gemeinsam
zu benutzen, die mit Ereignissen in Beziehung stehen. Ein Direktor 220 ist zum
Beispiel eine gemeinsam benutzte, grafische Benutzerschnittstelle
(GUI), die in einem herkömmlichen Server computer
für kompatible
Point-Products 230, 240, 250, 260 läuft. In
einem Ausführungsbeispiel
der vorliegenden Erfindung läuft
der Direktor 220 unter Windows NT und Windows 95 und
arbeitet als eine einzige Konsole, die es Benutzern ermöglicht,
alle Ressourcen, einschließlich
kompatibler Point-Products 230, 240, 250, 260 in
dem Unternehmen zu sehen und damit zu interagieren.
-
Die
primäre
verwaltbare Informationseinheit, die von dem Ereignisverwaltungssystem
der vorliegenden Erfindung benutzt wird, ist eine strukturierte
Nachricht, die ein Ereignis genannt wird. Ein Ereignis steht für Information über ein
bestimmtes bedeutendes Vorkommnis von oder bezüglich einer Ressource in dem
Unternehmen. Ereignisse werden von kompatiblen Point-Products und
Ereignisverwaltern in dem Ereignisverwaltungssystem gesendet und
empfangen. Ereignisse sind zum Beispiel die grundlegenden Bausteine
der Echtzeit-Informationsverarbeitung, die zum Verwalten des Unternehmens
benutzt wird. Ereignisse definieren das fundamentale Element von
veröffentlichbarer,
teilbarer Information und das Format, in dem die Ereignisse verwaltet
und übertragen
werden sollen. Zur Struktur eines Ereignisses gehören zum
Beispiel vordefinierte Felder für
die grundlegende Information, die für jede Ereignisaufzeichnung
notwendig sind. Die vorbestimmten Felder fallen in zwei Kategorien:
identifizierende Felder und nicht-identifizierende Felder. Identifizierende
Felder sind Felder, die zusammen einen eindeutigen Schlüssel für das Ereignis
bilden, der es von einem anderen Ereignis unterscheidet. Nicht-identifizierende
Felder sind Felder, die zusätzliche
Information über
ein Ereignis hinzufügen,
jedoch nicht an dem Schlüssel
des Ereignisses teilnehmen. Das Ereignisverwaltungssystem der vorliegenden
Erfindung ermöglicht,
dass die Ereignisstruktur von einem Benutzer durch dynamisches Hinzufügen von
Schlüsselwertpaaren
und somit eindeutiges Definieren der jeweiligen Ereignisstruktur
erweitert wird. Dementsprechend befähigt die Hinzufügung von
Schlüsselwertpaaren
zu einer Ereignisstruktur ein Point-Product dazu, das eindeutig
definierte Ereignis zu veröffentlichen,
das anderenfalls nicht veröffentlicht
worden wäre, da
es von dem vorbestimmten Feldern des Ereignisses nicht eindeutig
definiert worden wäre.
-

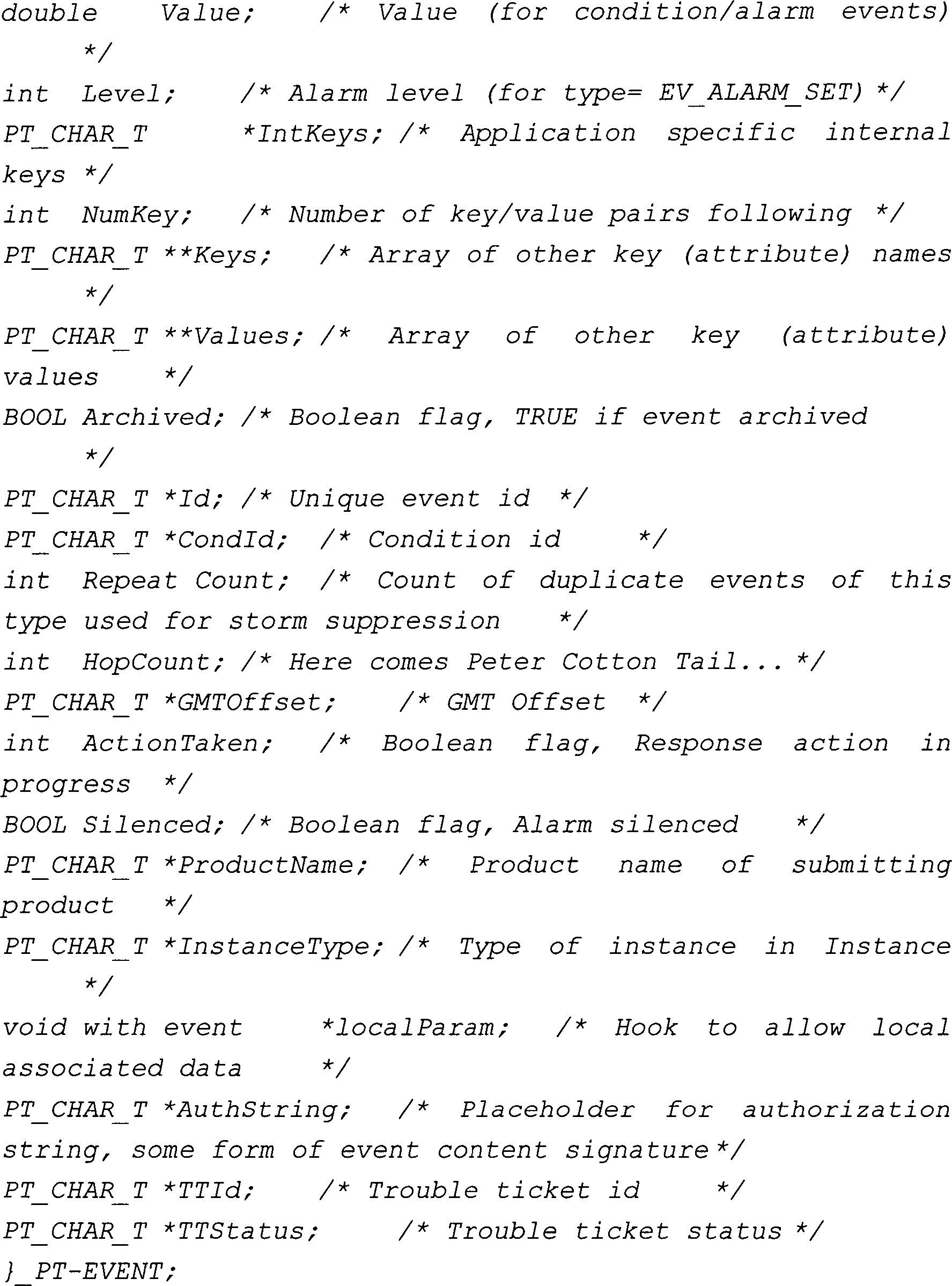

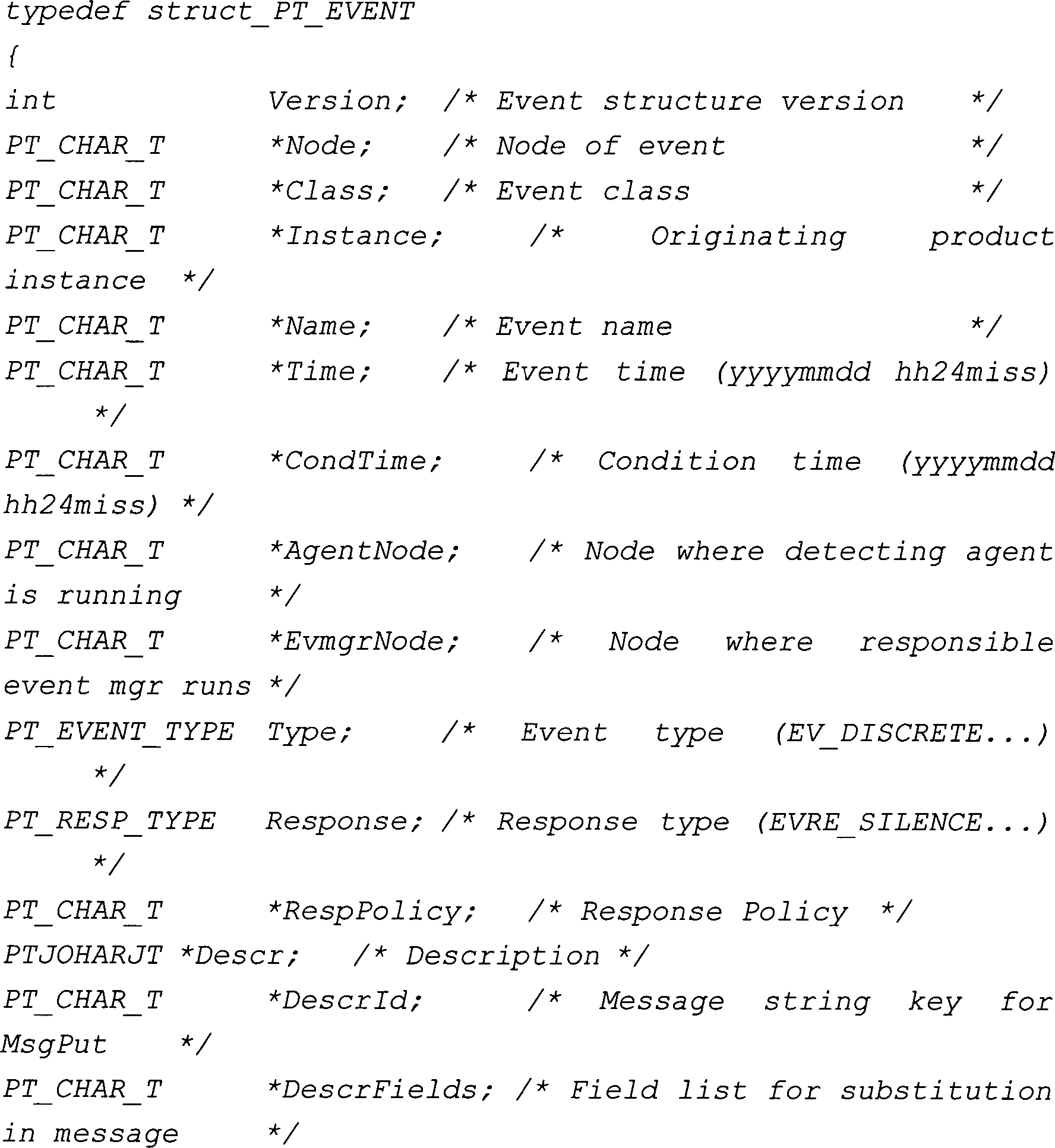

Ein
Ausführungsbeispiel
einer Ereignisstruktur gemäß einer
Ausführungsform
der vorliegenden Erfindung wird nachstehend zum Beispiel in der
C-Sprache definiert.
-
-
-
Die
identifizierenden Felder des beispielhaften Ereignisses sind Knoten,
Name, Produkt, Instanz, Typ, Bedingungszeit, wenn der Typ nicht
diskret ist, Ereigniszeit, wenn der Typ diskret ist, wobei alle
Schlüsselwertpaare
die Inhalte der Schlüsselfeldanordnung
und Wertefeldanordnung (zum Beispiel mit dem Feld NumKeys, einschließlich einer
Zahl, die die Anzahl von Schlüsselwertpaaren
in ihren jeweiligen Feldanordnungen angibt) aufweisen. Alle anderen
vordefinierten Felder sind nicht-identifizierende Felder.
-
Die
Ereignisse können
in mehrere Typen kategorisiert werden, einschließlich zum Beispiel diskrete
Ereignisse, Bedingungen und Alarme. Diskrete Ereignisses sind Ereignisse,
die anzeigen, dass etwas zu einem bestimmten Zeitpunkt eingetreten
ist, und sind vollkommen unabhängig.
Der Eintritt für
ein diskretes Ereignis hat keinen Zustand und wird nicht aktualisiert.
Ein fehlgeschlagener Anmeldeversuch kann zum Beispiel die Erzeugung
eines diskreten Ereignisses verursachen. Bedingungen sind Ereignisse,
die den Zustand von etwas anzeigen, das über einen Zeitraum andauert
und Attribute aufweisen kann, die aktualisiert werden. Die Ereignisse,
die von einem Produkt angegeben werden, sind Eigentum dieses Produkts.
Im Allgemeinen kann nur das jeweilige Point-Product die Bedingungsereignisse,
die bei dem Point-Product erzeugt werden, aktualisieren oder löschen. Die
Inhalte von diskreten Ereignissen und Bedingungsereignissen repräsentieren
echte Information über
das Unternehmen, die nicht ohne eine Änderung des Vorkommnisses,
das das Ereignis verursacht, geändert
werden kann. Ein Alarm ist zum Beispiel eine Interpretation anderer
Ereignisse, die auf einem Regelwerk basieren, das von einem Benutzer
konfiguriert werden kann. Demgemäss
könnte
der Benutzer einen Alarm jederzeit löschen, ohne die Bedingung aufzuheben,
die ihn verursacht hat. In ähnlicher
Weise kann der Alarm über
das Löschen
eines Ereignisses, auf dem der Alarm basiert, hinaus andauern.
-
Wie
in 3 dargestellt, weist ein Ausführungsbeispiel eines Ereignisverwaltungssystems 300 der vorliegenden
Erfindung einen Ereignisverwalter 310, ein Ereignisarchiv 320,
einen Ereigniskorrelator 330, einen Alarmregelspeicher 340 und
eine Antwortmaschine 350 auf. In einer beispielhaften Form
der vorliegenden Erfindung sind ein Ereignisverwalter 310,
ein Ereignisarchiv 320, ein Ereigniskorrelator 330 und
eine Antwortmaschine 350 auf allen Knoten des Unternehmens
enthalten und der Alarmregelspeicher 340 ist auf einem zentralen
Knoten enthalten, der ermöglicht,
dass Ereignisse lokal gespeichert und verwaltet werden.
-
In
einer beispielhaften Form der vorliegenden Erfindung kann ein Ereignisverwaltungssystem
zum Beispiel Ereignisnachrichten von Point-Products empfangen, zum
Beispiel in einem Unternehmen. Die Ereignisse werden auf einem Knoten
des Unternehmens verwaltet, bei dem die Ereignisse von einem Ereignisverwalter 310 empfangen
werden, der sich auf dem entsprechenden Knoten befindet. Der Ereignisverwalter 310 kann zum
Beispiel alle Ereignisse empfangen, die Zustände von vorher gesendeten Ereignissen
verwalten, eine Teilnahmeliste führen
und Ereignisse an die geeigneten Teilnehmer leiten. In einer beispielhaften
Form der vorliegenden Erfindung können die Ereignisse und ihr
Zustand und die Teilnahmeliste lokal gespeichert werden.
-
Wie
in 4 dargestellt, empfangen der Ereignisverwalter 402 von
Knoten a 401 und der Ereignisverwalter 411 von
Knoten b 410 auch Ereignisinformation von dem Ereigniskorrelator 413 von
Knoten b 410. Der Ereignisverwalter 411 von Knoten
b 410 stellt auch dem Ereigniskorrelator 413 auf
Knoten b Ereignisse bereit. Der Ereignisverwalter 411 empfängt auch
Ereignisinformation von dem Point-Product 415, bei dem
Ereignisse tatsächlich
eintreten. Der Ereignisverwalter 402, 411 verwaltet
zum Beispiel die Ereignisse und ihren zugehörigen Zustand und eine Liste
von Teilnahmen. Jeder Ereignisverwalter kann einen Datenspeicher
im lokalen Speicher, zum Beispiel eine Wandtafel aufweisen, auf
der zustandsorientierte Ereignisse gespeichert sind. Die Wandtafel
kann zur Wiederherstellung der Information über Erzeugungen (Prozessaufruf
des Er eignisverwalters) dauerhaft in einem dateigestützten Speicher
aufbewahrt werden. Die Clients, die an Ereignissen teilnehmen, sind
für die
erneute Erstellung der jeweiligen Teilnahmen über neue Aufrufe des Ereignisverwalters
verantwortlich. Dementsprechend können die Teilnahmen im Speicher
verwaltet werden. Das lokale Ereignisarchiv wird für alle Ereignisse
verwaltet, die von dem Ereignisverwalter empfangen werden. Das Ereignisverwaltungssystem
der vorliegenden Erfindung kann auch Ereignisse von einer Vielzahl
von Knoten korrelieren. In einer beispielhaften Form der vorliegenden
Erfindung stellt das Ereignisverwaltungssystem Ansichten von Ereignissen
bereit, die mit einzelnen Verwaltungsstationen oder in Ansichten/Kategorien
konsolidiert sind, die Knotengrenzen überschreiten.
-
Das
Ereignisverwaltungssystem der vorliegenden Erfindung ist strukturiert,
um durch zum Beispiel eine Ereignisteilnahme ein herausragendes
Interesse an Gruppen von Ereignissen durch Kriterien abzufragen oder
auszudrücken,
die kein Knoten sind. Die Ereignisteilnahme ermöglicht die Spezifizierung von
Kriterien bezüglich
der Inhalte der Felder des Ereignisses. Die Bestimmung der betreffenden
Ereignisse auf einen bestimmten Prozess kann analogisiert werden,
zum Beispiel auf das Schreiben einer Datenbankabfrage, die Aufzeichnungen
anfordert, die mit Kriterien über
verschiedene Felder der Aufzeichnung übereinstimmen. Die Anfrage
der vorliegenden Erfindung unterscheidet sich von einer normalen
Datenbankabfrage insofern, als sie nicht nur eine Anfrage für bereits
existierende Daten ist, sondern eine fortlaufende Anfrage für eine Sammlung von
Ereignissen, die noch eintreten oder existieren müssen.
-
Wenn
eine Teilnahme für
ein Ereignis wie zum Beispiel ein Ereignis, das bei einem Point-Product 415 eintritt,
ausgeführt
wird, wird eine Teilnahmeanfrage an den Ereignisverwalter 411 auf
Knoten b 410 gesendet. Der Ereignisverwalter 411 empfängt die
Anfrage und fügt
diese Anfrage zu seiner Liste ausstehender Anfragen hinzu, die zum
Beispiel im Speicher gespeichert werden können. Der Ereignisverwalter 411 überprüft ausstehende
Ereignisse, die vorher zum Beispiel in einer Wandtafel gespeichert
wurden, um zu sehen, ob sie mit den Anfragekriterien übereinstimmen.
Jedes übereinstimmende
Ereignis wird an den Anfrager, zum Beispiel den Teilnehmer des Ereignisses
weitergeleitet, zum Beispiel veröffentlicht.
Sämtliche
neuen Ereignisse, die empfangen werden und mit den Teilnahmekriterien übereinstimmen,
werden auch weitergeleitet. Dies kann solange fortgesetzt werden,
bis die Teilnahme annulliert wird.
-
In
einer beispielhaften Form der vorliegenden Erfindung wird einer
Teilnahme bei ihrer Erstellung eine eindeutige ID zugewiesen. Die
eindeutige ID und eine Datengruppe, aus der diese Anforderung kam,
definieren die Teilnahme eindeutig. Eine Teilnahme wird durch Rufen
einer API mit einer zurückgesendeten
Anfragehandhabung von der ursprünglichen
Teilnahme annulliert. Hieraus folgt das Senden einer Annullierungsnachricht
an den Ereignisverwalter mit der jeweiligen Anfrage-ID. Der Ereignisverwalter
kann dann die Annullierungsanfrage mit der ursprünglichen Teilnahme in Übereinstimmung
bringen und sie aus einer Verarbeitungswarteschlange des Ereignisverwalters
entfernen.
-
Alle
Ereignisse, die auf einem Knoten veröffentlicht werden, werden von
dem Ereignisverwalter des Knotens empfangen. Der Ereignisverwalter
empfängt
und verwaltet auch alle Anfragen, die durch Prozesse von seinem
Knoten und anderen Knoten gesendet wurden. Bei Empfang eines Ereignisses
weist der Ereignisverwalter auch eine Ereignis-ID zu. Der Ereignisverwalter bestimmt,
ob das Ereignis eine Bedingung ist, und falls ja, überprüft der Ereignisverwalter
zum Beispiel eine Wandtafel, um zu bestimmen, ob das Ereignis mit einer
existierenden Bedingung übereinstimmt.
Falls ja, wird dem Bedingungsereignis eine Bedingungs-ID der existierenden
Bedingung zugewiesen und als eine Aktualisierung auf die existierende
Bedingung angewendet. Wenn ferner die Archivierung aktiviert wird,
wird das Ereignis archiviert. In einem Ausführungsbeispiel der vorliegenden
Erfindung kann das Archivieren zum Beispiel das Speichern des Ereignisses
in einer Datenbank wie einem Einfachdateiarchiv einschließen. Eine
getrennte Datei kann für
jeden Kalendertag benutzt werden. Ereignisse können in das Archiv für den Tag
des Zeitstempels in dem Ereignis als bezüglich des Zeilenvorschubs begrenzte
Aufzeichnungen in der Reihenfolge geschrieben werden, in der sie
empfangen werden. Der Ereignisverwalter überprüft auch alle ausstehenden Teilnahmeanfragen.
Wenn im Hinblick auf ein Ereignis, das keine Bedingungsaktualisierung
ist, das empfangene Ereignis mit der Anfrage übereinstimmt, leitet der Ereignisverwalter
das Ereignis an den Anforderer weiter. Im Falle einer Aktualisierung
einer Bedingung wird das aktualisierte Ereignis mit der Anfrage
in Übereinstimmung
gebracht. Dementsprechend wird das aktualisierte Ereignis von dem
Ereignisverwalter an den Anforderer weitergeleitet.
-
Ereignisfilter
beschreiben identifizierende Kriterien für die betreffenden Ereignisse
und ermöglichen eine
Spezifikation verschiedener Vergleichsformen, die für jedes
der Felder eines Ereignisses spezifiziert werden können, das
Schlüsselwertpaare
der erweiterten Ereignisstruktur aufweist. Ein Ereignisfilter ist
zum Beispiel ein boolescher Ausdruck, der aus untergeordneten Ausdrücken gebildet
ist, die ein Feld eines Ereignisses mit einem Wert vergleichen,
der von einem Benutzer spezifiziert wird. Ereignisfilter sind zum
Beispiel dem "WHERE"-Satz in der strukturierten
Abfragesprache (Structured Quert Language = SQL) ähnlich.
Der grundlegende untergeordnete Ausdruck eines Ereignisfilters ist
zum Beispiel ein Satz, der ein Feld eines Ereignisses mit einem
Wert, zum Beispiel node=ptisun20 vergleicht. Der untergeordnete
Ausdruck node=ptisun20 bedeutet, dass das Knotenfeld des Ereignisses
mit der Kette „ptisun20” exakt übereinstimmen
muss. Irgendeines der Felder der Ereignisstruktur kann wie das Knotenfeld
in dem Beispiel benutzt werden, mit Ausnahme der Schlüsselfeldanordnung
und Wertefeldanordnung, die eine spezielle Syntax erfordern. Wenn
zum Beispiel eines der hinzugefügten
Schlüsselwertpaare
Folgendes wäre:
key
value
FileSystem /usr,
wäre ein exakt übereinstimmender
Filter für
dieses Schlüsselwertpaar
keyfield.FileSystem="/usr". Ferner könnte die
Existenz eines Schlüssels
mit jedem beliebigen Wert geprüft werden,
indem geprüft
wird, dass er nicht mit einem Null-Wert übereinstimmt, zum Beispiel
keyfield.FileSystem !="☐.
Die Ereignisfilter können
an einem beliebigen Platz gespeichert werden, an dem eine Textkette
gespeichert werden könnte,
zum Beispiel in einer Konfigurationsdatei wie einer Einfachtextdatei,
in einer Datenbank, im Speicher, als C-Quellencode (zum Beispiel in einem Programm
hartcodiert) usw.
-
Das
Filtern ist auch bezüglich
der Werte von Schlüsselwertpaaren
des Ereignisses verfügbar.
Wie in dem vorherigen Beispiel kann es einen Schlüssel „FileSystem" mit einem zugehörigen Wert
geben, der der Name eines spezifischen Dateisystems ist. Die gewünschten
Ereignisse können
nur diejenigen für
ein bestimmtes Dateisystem, zum Beispiel /usr sein. Der Filtermechanismus
für entsprechende
Werte eines Schlüssels
spezifiziert den Schlüssel
und prüft
den zugehörigen
Wert. Zur Unterscheidung von Schlüsseln aus anderen Feldern des
Ereignisses wird eine spezielle Syntax benutzt, die einen anderen
Namensraum für
die Schlüssel
aus den vordefinierten Feldern des Ereignisses ermöglicht.
Die Syntax lautet "keyfield.[name]". Eine beispielhafte
Prüfung
für den
Wert /usr eines Schlüsselwertpaares
wäre zum
Beispiel keyfield.FileSystem= /usr. In einer beispielhaften Form
der vorliegenden Erfindung kann der Ereignisfilter Vergleichsoperatoren
wie = und eine vollständige Übereinstimmung
des regulären
Ausdrucks aufweisen, die mit dem Operator „like" angegeben wird. Ein Filter könnte zum
Beispiel node=ptisun05 sein. Eine Filterübereinstimmung aller Knotenwerte,
die einem ptisun[#]-Muster folgen, wäre node like "ptisun[0–9]+". Im Folgenden wird
eine beispielhafte Liste von Ereignisfilter-Vergleichsoperatoren
bereitgestellt: >=
(größer als
oder gleich), <=
(kleiner als oder gleich), > (größer als), < (kleiner als),
= (gleich), like (stimmt mit einem regulären Ausdruck überein),
likeci (fallunabhängige
Kettenübereinstimmung)
und != (nicht gleich).
-

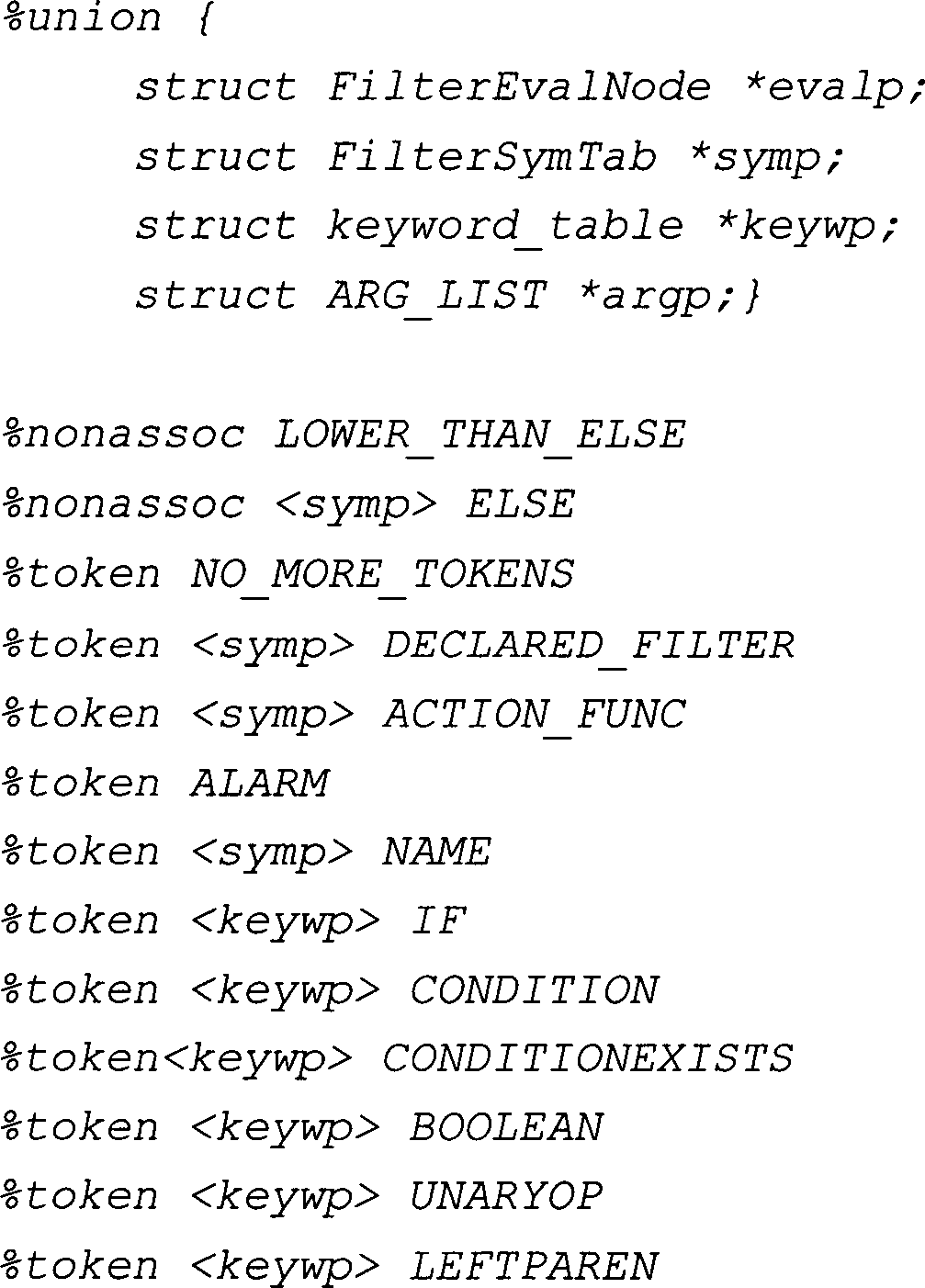

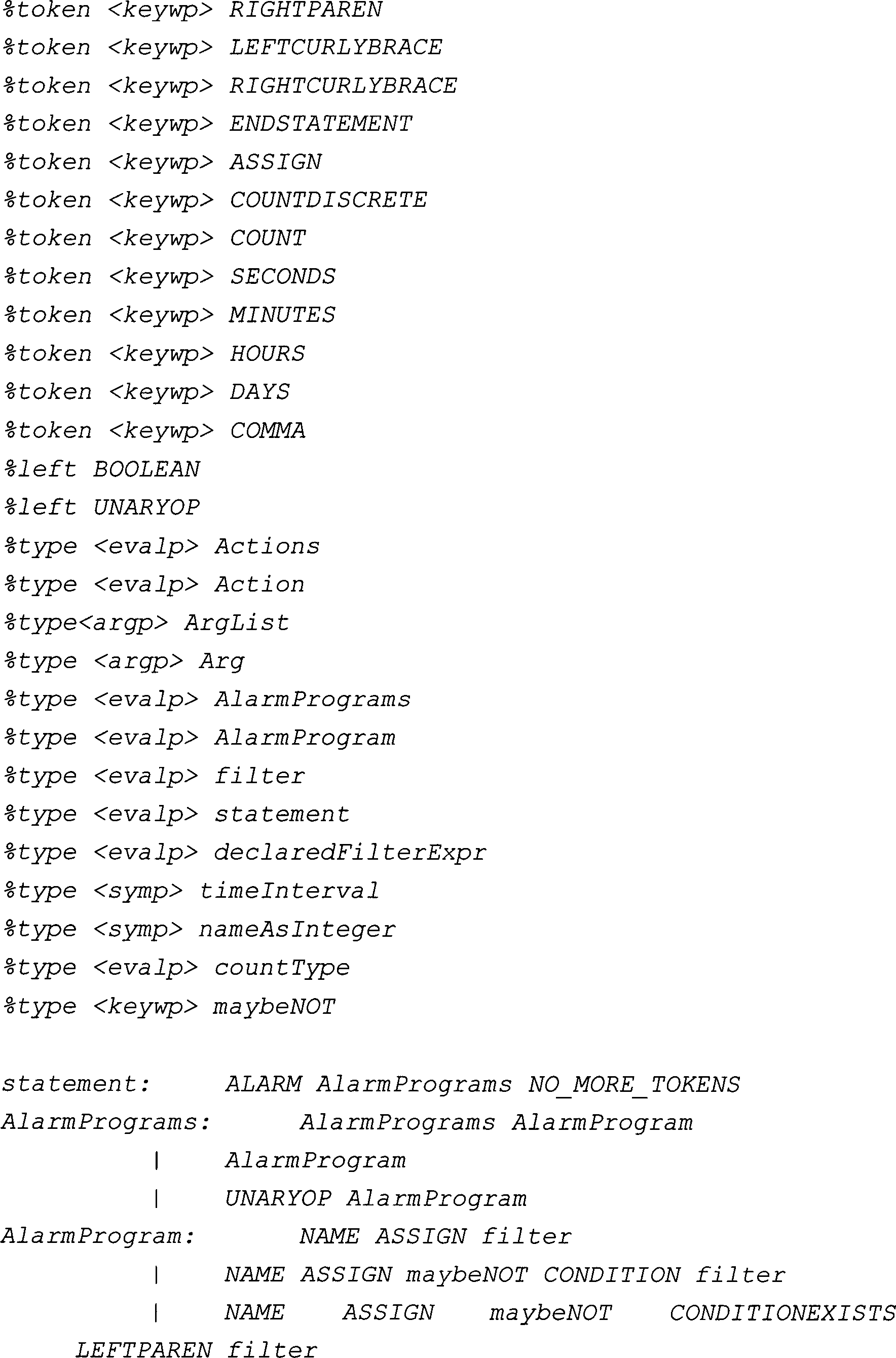

In
einer beispielhaften Form der vorliegenden Erfindung können die
folgenden Token, Produktionsregeln und eine Ereignisfilterdefinition,
die mittels noch eines anderen Kompilierers compiler (yacc) implementiert
wird, benutzt werden.
-
-
-
In
einer beispielhaften Form der vorliegenden Erfindung kann der Ereignisverwalter 411 als
ein Daemon (zum Beispiel ein Agentenprogramm, das kontinuierlich
auf einem UNIX-Server
betrieben wird und den Client-Systemen auf dem Netz Ressourcen bereitstellt)
umgesetzt sein. Bei Empfang eines Ereignisses bestimmt der Ereignisverwalter 411 die
Disposition des Ereignisses, einschließlich dessen, ob er das Ereignis
bereits empfangen hat und ob sich der Ereigniszustand geändert hat.
Der Ereignisverwalter 411 schreibt das Ereignis auch in
ein lokales Ereignisarchiv 412 und leitet das Ereignis
an alle Clients, die an dem Ereignisinhalt teilnehmen. Zum Beispiel
kann der Ereignisverwalter 411 dem Ereigniskorrelator 413 und
dem Ereignisverwalter auf einem Knoten 402 Ereignisinformation
bereitstellen. Das Ereignisarchiv 412 kann einen Ereignisarchiv-Dienstprozessor
aufweisen. Der Dienstprozessor des Ereignisarchivs 412 liest
Ereignisse aus dem Ereignisarchiv. Teilnehmer können jede beliebige Instanz
eines Ereigniskorrelators 413, die eine Alarmregel aufweist,
die an dem Ereignis teilnimmt, und zum Beispiel einen Direktor aufweisen,
der ein Ressourcenobjekt oder ein Produkt enthält, das an Aktualisierungsereignissen über die
Inhalte in einem Zentralspeicher wie einem Datenaustauschdienst
(DEX) teilnimmt.
-
Der
Ereigniskorrelator 413 kann zum Beispiel einen Ereigniskorrelator-Dienstprozessor
aufweisen. Der Ereigniskorrelator 413 verwendet ein Benutzerregelwerk,
das in einer Korrelationsregel spezifiziert ist. Ein Alarm ist ein
Ereignistyp, der Teilnehmer über
eine bedeutende Bedingung oder ein bedeutendes Vorkommnis informiert.
Die Bestimmung eines Alarms kann die Gegenwart eines einzigen Ereignisses,
die Gegenwart eines bestimmten existierenden Zustands beziehungsweise
von Zuständen,
wenn ein anderes Ereignis eintritt, oder das erneute Eintreten eines
bestimmten Ereignisses innerhalb eines festen Zeitfensters aufweisen.
Ferner kann ein Alarm eine Kombination des erneuten Eintretens eines
bestimmten Ereignisses innerhalb eines festen Zeitfensters sein,
wenn ein bestimmter Zustand oder bestimmte Zustände vorliegen.
-
Die
Ereignisse, die bestimmen, ob ein Alarm eintritt, können auf
Ereignissen auf dem gleichen Knoten wie der Ereigniskorrelator 413 beruhen
oder aus einem oder mehreren anderen Knoten 401, 410 kommen.
Ein Alarm kann auch mit einem automatischen Antwortregelwerk verbunden
sein, das einer Antwortmaschine 414 ermöglicht, jegliche automatische
Mitteilung oder Korrektur des Alarms zu steuern. Der Ereigniskorrelator 413 kann
zum Beispiel einen Alarm, eine modifizierte Version eines empfangenen
Ereignisses oder ein vollkommen neues Ereignis, das mit einer anderen
Alarmregel korreliert werden kann, erzeugen.
-
Ereignisse
können
durch eine Alarmregel korreliert werden. Die Grundlage einer Alarmregel
ist die Bestimmung der Ereignisse, die analysiert werden sollen.
Alarmregeln können
erzeugt werden, um zu definieren, welches einzelne Ereignis oder
welcher Satz von Ereignissen für
ein bedeutendes Vorkommnis steht, auf das sie reagieren. Die Alarmregel
kann eine Beschreibung und Logik aufweisen, die die Ereignisse beschreibt,
die ein Vorkommnis und eine Definition der Antwort des Ereignisverwaltungssystems
auf das Vorkommnis repräsentieren.
Das Ergebnis der Korrelation ist die Erzeugung eines oder mehrerer
Ereignisse. Eine Alarmregel kann zum Beispiel durch den Direktor 404 definiert
werden.
-
Eine
Alarmregel weist zum Beispiel einen eindeutigen Namen auf, der ermöglicht,
dass auf die Regel in anderen Ausdrücken mit Hilfe des Namens Bezug
genommen werden kann. Eine Alarmregel kann auch eine Liste von Knoten
(zum Beispiel eine Verteilungsliste) aufweisen, auf der die Regel gestartet
werden soll. Die Verteilungsliste für eine Regel kann zum Beispiel
durch eine Liste der Knoten spezifiziert werden, die die Regel ausführen sollen,
oder eine Abfrage, die die Knoten spezifiziert, die die Regel ausführen sollen.
Die Abfrage kann zum Beispiel "alle" lauten, was jedem
Knoten entspricht, der einen Ereigniskorrelator startet. Ferner
kann eine Abfrage in einem Zentralspeicher wie dem DEX 405 laufen,
um bestimmte Kriterien der Knoten in dem Unternehmen zu bestimmen,
wie verfügbare
Ereignisse. Eine Alarmregel weist auch eine Definition von Korrelationsfiltern
auf.
-
Korrelationsfilter ähneln den
Ereignisfiltern, die bei der Ereignisteilnahme benutzt werden, wie
in den folgenden ebenfalls abhängigen
Patentanmeldungen beschrieben ist: Bevollmächtigtenaktenzeichen 22074661/25529,
eingereicht am 31. Dezember 1998 mit der Bezeichnung METHOD AND
APPARATUS FOR A USER EXTENSIBLE EVENT STRUCTURE und Bevollmächtigtenaktenzeichen
22074661/25546, eingereicht am 31. Dezember 1998 mit der Bezeichnung
METHOD AND APPARATUS FOR THE DYNAMIC FILTERING AND ROUTING OF EVENTS;
und Platinum Provision Common Services Reference Guide, Version
1.08 (Oktober 1998, Platinum technology, inc.). Den Korrelationsfiltern
kann jedoch ein Name zugewiesen werden und sie können Qualifikatoren aufweisen.
Die Qualifikatoren können
zum Beispiel benutzt werden, um eine Vielzahl von Ereignissen in
einer einzigen Regel zu korrelieren. Die Qualifikatoren können auch
anzeigen, dass der Filter nicht auf das gegenwärtig Eingabeereignis anwendbar
ist. Die Alarmregel kann auch Logikprüffilter und Aktualisierungs/Sendeereignisse
aufweisen, die auf den Ergebnissen der Prüfung basieren, zum Beispiel eine
if/then/else-Logik, die eine Prüfung
von booleschen Kombinationen der Filter und das Ausführen von
Aktionen ermöglicht,
die bewirken, dass Ereignisse erzeugt werden.
-
In
einer beispielhaften Form der vorliegenden Erfindung benutzt die
Alarmregel das folgende Format:
-
In
dem oben erwähnten
beispielhaften Format folgt der Korrelationsfilterausdruck der "If"-Aussage und ist
in Klammern eingeschlossen. Dies ist ein logischer Ausdruck, der
einen oder mehrere Korrelationsfilternamen enthält, die durch boolesche Operatoren
wie AND und OR verbunden sind. Ferner können zusätzliche Klammern enthalten
sein, um die Auswertungsreihenfolge zu steuern. In dem oben erwähnten beispielhaften Format
ist der Korrelationsereignisausdruck in einem einzigen Satz von
geschwungenen Klammern eingeschlossen. Die geschwungene aufgehende
und zugehende Klammer kann sich in getrennten Zeilen befinden oder
jede Ereignisdefinition kann sich in einer getrennten Zeile befinden,
die mit einem Semikolon endet. Der Korrelationsfilterausdruck definiert,
welche Filter erfüllt
sein müssen,
damit die Korrelation ausgeführt
werden kann. Wie ein Filter erfüllt
wird (zum Beispiel als wahr bewertet wird), hängt von der Qualifizierung
ab, die dem Filter zugewiesen wird. Für einen Standardfilter muss
das gegenwärtige
Eingabeereignis übereinstimmen.
Für einen
Zählfilter
muss das gegenwärtige
Ereignis einen Satz von Ereignissen vervollständigen, der in einem Zeitfenster
für den
zu erfüllenden
Filter empfangen wird. Ferner ist ein conditionExists-Filter erfüllt, wenn
in der Vergangenheit ein gegebenes Ereignis empfangen wurde, das
anzeigt, dass eine bestimmte Bedingung noch immer existiert. Der
Korrelationsfilterausdruck kann Kriterien hinsichtlich eines vergangenen
und gegenwärtigen
Ereignisses durch jede beliebige Kombination über einen booleschen Operator
dieser einzelnen Filter spezifizieren, einschließlich der Negation davon (zum
Beispiel die Bedingung ist gegenwärtig nicht vorhanden, die Zählung ist
nicht vollendet worden oder das gegenwärtige Ereignis stimmt nicht überein).
-
Wenn
zum Beispiel f1 ein standardgemäßer, unqualifizierter
Filter ist, der für
das gegenwärtige
Ereignis gilt, zeigt der Ausdruck „if (f1)" an, dass das gegenwärtige Ereignis mit diesem Filter übereinstimmen
muss, damit die Korrelation ausgeführt wird. Wenn dann ein zweiter
standardgemäßer Filter
f2 vorhanden wäre, könnten beide
Filter mit dem Ausdruck „if
(f1 or f2)" geprüft werden.
Wenn das Eingabeereignis in diesem Ausdruck entweder mit f1 oder
f2 übereinstimmt,
wird die Korrelation ausgeführt.
Der Korrelationsfilterausdruck kann auch verschachtelte Bedingungen
wie einen logischen „if/else
if"-Ausdruck in
einem Format aufweisen, das folgendem ähnlich ist:
-
Eine
Alarmregel der vorliegenden Erfindung kann mit oder ohne Logik benutzt
werden. In Abwesenheit einer Steuerlogik wird eine Aktionsaussage
in der Regel ausgeführt,
immer wenn ein Ereignis empfangen wird. Ein Ereignis wird empfangen,
immer wenn ein Ereignis vorhanden ist, das mit jedem beliebigen
der angegebenen Filter übereinstimmt.
Die Regel kann in verschiedene Gruppen von Aktionen segmentiert
werden, die auf einer Prüfung
dahingehend beruhen, ob einer oder mehrere der angegebenen Filter
in der Regel wahr ist, zum Beispiel durch Bilden eines booleschen
Ausdrucks unter Verwendung der Namen der Filter und Prüfen seiner
Wahrheit zu jedem beliebigen gegebenen Zeitpunkt. Wenn zum Beispiel
drei Filter mit dem Namen A, B und C vorhanden sind, könnte eine
Prüfung
für (A
und (B oder C)) ausgeführt
werden. Dies würde
bedeuten, dass der Ausdruck wahr ist, wenn Filter A wahr ist und
Filter B oder C wahr ist. Diese Regel kann zum Beispiel wie folgt
ausgedrückt
werden.
If (A and (B or C))
SendModifedAlarm (–110);
else
SendModifiedAlarm
(–1 0);
-
In
diesem Beispiel werden basierend auf der Prüfung, welche Filter wahr sind,
unterschiedliche Alarmstufen festgelegt.
-
In
einer beispielhaften Form der vorliegenden Erfindung gibt es vier
Aktionsaussagen SendEvent, SendModifiedInputEvent, SendModifiedAlarm
und SendModifiedCondition, die in der Syntax der Ereigniskorrelationsregel
unterstützt
werden, die Ereignisse sendet. Die Aktionsaussage SendEvent beginnt
mit einem neu erschaffenen Ereignis und muss jedes vorgeschriebene
Feld für
das Ereignis aufweisen, das als ein Argument geliefert wird, mit
Ausnahme von Feldern, denen vorgegebene Werte wie Zeit, Knoten und
Agentenknoten zugewiesen werden können. Jeder beliebige Ereignistyp
kann mit dieser Aktion gesendet werden. Die Aktionsaussage SendModifiedInputEvent
benutzt das Eingabeergebnis als eine Vorlage für das Ausgabeereignis, wobei
nur Felder ersetzt werden, die als Argumente bezüglich SendModifiedInputEvent
spezifiziert werden. Die Ereigniszeit wird auf die gegenwärtige Zeit
aktualisiert, und wenn dies ein Problem für eine Bedingung oder einen
Alarm (Bedingungen und Alarme erforderten, dass die Ereigniszeit > Bedingungszeit ist)
verursacht, wird die Zeit zum Beispiel auf die Zeit des Eingabeereignisses
(die bereits größer als
die condition_time sein musste) plus einer Sekunde eingestellt.
Die Aktionsaussage SendModifiedAlarm wird auf SendModifiedInputEvent
gebildet. Der einzige Unterschied besteht darin, dass sie nur einen
Alarm sendet, zum Beispiel eine Einstellung des Ereignistyps auf alarm_set
erzwingt. Sie steuert auch die Erschaffung eines Alarms aus einem
diskreten Ereignis, das keine Bedingungszeit aufweist, wobei die
Bedingungszeit auf die gegenwärtige
Zeit eingestellt wird. Die Aktionsaussage SendModifiedCondition
ist die gleiche wie SendModifiedAlarm, außer dass der Typ auf condition_set
eingestellt werden muss.
-
Die
Qualifikatoren für
einen Korrelationsfilter können
zum Beispiel ConditionExists, Count und CountDiscrete aufweisen.
Der Qualifikator ConditionExists zeigt an, dass der Filter auf Ereignisse
angewendet werden sollte, die bereits zu dem Zeitpunkt empfangen
worden sind, zu dem das gegenwärtige
Ereignis empfangen wurde. Wenn ein vorheriges zustandsorientiertes
Ereignis existiert, das mit dem spezifizierten Filter übereinstimmt,
ist der Filterausdruck wahr. Anderenfalls ist er falsch. Der Qualifikator
Count wird benutzt, um die Anzahl von Malen zu verfolgen, die ein übereinstimmendes
Ereignis innerhalb eines spezifizierten Zeitraums eingetreten ist.
Die Spezifikation lautet Zählung
(Anzahl von Malen, Zeitintervall, Filter). Beim Initialisieren wird der
Satz gelöscht,
so dass die Zählung
bei Empfang des nächsten übereinstimmenden
Ereignisses null sein wird. Das Zeitfenster kann scrollen, wobei
die ältesten übereinstimmenden
Ereignisse von der ausstehenden Liste entfernt werden, da sie sich
von dem zuletzt hinzugefügten
Ereignis durch das angegebene Zeitintervall unterscheiden. Der Qualifikator
CountDiscrete zählt
diskrete Ereignisse. Er ist die Entsprechung von Count, wobei sein
Filter zum Beispiel zu filter filter AND type=discrete modifiziert
wird.
-
Ereignisse
können
aus jedem beliebigen Knoten abgerufen werden, bei dem die Alarmregel
abläuft. In
einer beispielhaften Form der vorliegenden Erfindung kann die Bestimmung,
wo eine Regel ablaufen soll, von der Beschaffenheit der Regel abhängen. Wenn
die Regel Ereignisse spezifiziert, die zum Beispiel nur auf einem
lokalen Knoten eintreten, dann muss die Regel auf allen Knoten laufen,
bei denen solch eine Korrelation gewünscht wird. Wenn die Regel
zum Beispiel eine bestimmte Korrelationsform für ein Ereignis über die CPU-Benutzung
einer Maschine ausführen
soll und der Filter keinen Knoten bestimmt hat, dann empfängt der Ereigniskorrelator,
der die Regel startet, nur Ereignisse über die CPU-Benutzung auf dem
Knoten, bei dem die Teilnahme stattfindet. Dementsprechend können der
Filter und die Regel generisch und auf jede Maschine anwendbar sein.
Folglich sollte die Verteilungsliste für die Regel jeden Knoten aufweisen,
auf dem die jeweilige Korrelation stattfindet.
-
Eine
generische Regel ermöglicht
auch, dass eine einzige Definition auf den gleichen Problemtyp auf jedem
Host in dem Unternehmen anwendbar ist, wodurch die Anzahl von zu
verwaltenden und konfigurierenden Regeln verringert wird. Eine generische
Regel ermöglicht
die Analyse und Korrektur des Problems, das dort zu lokalisieren
ist, wo es auftritt, zum Beispiel auf jedem Knoten.
-
Die
Alarmregel 406 kann einen Alarmregel-Dienstprozessor aufweisen,
der Alarmregeln und Antwortregelwerke verwaltet, die in einer zentralen
Speicherstelle wie dem DEX 405 gespeichert sind. In einer
beispielhaften Form der vorliegenden Erfindung ist der DEX 405 eine
zentrale Speicherstelle für
wieder verwendbare Information, einschließlich Datenkonfiguration, Produktinformation,
Ereignisinformation, Sicherheitsinformation und Regeln. Der DEX 405 kann
ein verteilter, gemeinsamer Datenspeicher mit einer Vielzahl von
Plattformen und Datenformaten, mit mehreren Datenspeichern, relationalen
Daten, Datenstellen und Dateien sein.
-
Die
Antwortmaschine 414 führt
ein Antwortregelwerk aus. Die Antwortmaschine 414 weist
mehrere Prozesse auf. Das Ant wortregelwerk ist zum Beispiel ein
logischer Ausdruck, der eine Liste von Aktionen enthält, die
durch logische Aussagen verbunden sind, und der durch einen Auslösealarm
aufgerufen wird, der von dem Ereigniskorrelator 413 erzeugt
wird. Eine Vielzahl von Aktionen kann in dem Antwortregelwerk definiert und
ausgeführt
werden. In einer beispielhaften Form der vorliegenden Erfindung
kann die Vielzahl von Aktionen in einer aufgelisteten Sequenz oder
mit hinzugefügter
Logik vorliegen, um jede Aktion nach Empfang eines Antwortcodes
einer anderen Aktion oder eines spezifischen Feldes, das in dem
Alarm gesendet wird, abhängig zu
machen. Das Antwortregelwerk kann durch Definieren eines Satzes
von Aktionen und Erstellen eines Ausdrucks erzeugt werden, der eine
oder mehrere dieser Aktionen in einer logischen Sequenz angibt.
Die Aktionen können
global sein und als eine Vielzahl von Antwortregelwerken bezeichnet
werden. In einem Ausführungsbeispiel
der vorliegenden Erfindung fügt
die Antwortmaschine 414 bei Vollendung jedes Schritts auch
Information über
den Erfolg jeder Aktion zu dem Auslösealarm hinzu. Dies kann zum
Beispiel durch Senden eines Aktualisierungsalarmereignisses erreicht
werden, das das Ereignis mit der sequentiellen Zahl des gerade vollendeten
Schritts, der Art des Schritts (zum Beispiel E-Mail/Seite) und in
dem Ereignisarchiv mit dem Namen des Aktionsschritts aktualisiert.
Auf diese Information kann durch einen Direktor zugegriffen werden.
-
In
einer beispielhaften Form der vorliegenden Erfindung kann die Antwortmaschine 414 zum
Beispiel einen ersten Prozess, einen zweiten Prozess und einen dritten
Prozess aufweisen. Der erste Prozess nimmt an Ereignissen teil,
die von einem Ereigniskorrelator 413 gesendet werden, der
auf dem gleichen Knoten 410 wie die Antwortmaschine 414 läuft. Nach
Empfang eines Alarms, der ein zugehöriges Antwortregelwerk aufweist,
ruft der erste Prozess den zweiten Prozess auf, um das Regelwerk
auszuführen.
Der erste Prozess kann je nach den Einstellungen in Konfigurations dateien,
die mit den entsprechenden Prozessen verbunden sind, eine Vielzahl
von Instanzen des zweiten Prozesses aufrufen. Der zweite Prozess
führt eine
Aktion aus, die das Senden von Ereignissen erfordert, und ruft den
dritten Prozess auf, um irgendwelche anderen Aktionen auszuführen. Der
dritte Prozess der Antwortmaschine 414 kann auch eine Antwortregelwerkaktion
ausführen,
die einen Ruf an das Betriebssystem erfordert, wie das Senden einer
E-Mail-Nachricht,
das Aufrufen eines Scripts, das Senden einer Seite, das Schreiben
einer Nachricht an eine Datei oder das Weiterleiten des Ereignisses als
eine Programmunterbrechung des Simple Network Management Protocol
(SNMP).
-
In
einer beispielhaften Form der vorliegenden Erfindung können die
folgenden Token, Produktionsregeln und Korrelationssprache, die
mittels yacc angewendet wird, benutzt werden.
-
-
-
-
Das
Ereignisverwaltungssystem der vorliegenden Erfindung stellt eine
hierarchische Konsolidierung auf einer Teilnahmebasis bereit. Zum
Beispiel hat ein Direktor 403 ba sierend auf der Teilnahme
an den verschiedenen Knoten, die Ereignisinformation bereitstellen,
eine konsolidierte Ansicht von Ereignissen in dem Unternehmen. Die
Ereignisinformation kann als eine einzige, vereinigte Ansicht präsentiert
werden, kann jedoch auf einer Vielzahl von Teilnahmen bezüglich verschiedener
Ereignisquellen basieren. Die Konfiguration von Korrelationsregeln
ermöglicht,
dass ein Satz von Korrelationsregeln eine Korrelations- oder Konsolidierungshierarchie
implementiert, indem der gleiche Teilnahmemechanismus innerhalb
der Regeln benutzt wird, den der Direktor 403 benutzen
kann, um Ereignisse aus einer Vielzahl von Quellen zu konsolidieren.
Wenn sich eine Anwendung, die auf Knoten A abläuft, zum Beispiel auf Datenbanken
auf Knoten B und Knoten C stützt,
kann eine einzige Regel, die diese Anwendung überwacht, Ereignisse über die
Anwendung auf Knoten A, die Fähigkeit
zur Bewahrung der Verbindbarkeit mit Knoten B und C und den Status
der Datenbanken auf Knoten B und C konsolidieren. Dies kann durch
Konfigurieren der Filter in der Regel, um diese Quellen zu spezifizieren,
erreicht werden.
-
Ferner
kann die Konsolidierung aller Fehler von einem Knoten zu einem anderen
Knoten mit geeigneten konfigurierten Korrelationsregeln in ähnlicher
Weise ausgeführt
werden. Zum Beispiel kann Knoten A durch die Benutzung einer Regel
Probleme von Knoten B und C konsolidieren. Die Leistung des Ereigniskorrelators mit
Bezug auf lokal erzeugte Ereignisse kann zum Beispiel eine Konsolidierung
der Ereignisse des Knotens in Alarme sein. Gemäß einer Ausführungsform
der vorliegenden Erfindung kann der Ereigniskorrelator auf Knoten
A an den Alarmen teilnehmen, die auf Knoten B und C erzeugt werden.
Dies bringt alle angegebenen Probleme effektiv zu Knoten A. Die
angegebenen Probleme können
dann als Alarme auf Knoten A basierend auf den Inhalten der Regel
neu angegeben werden oder könnten
in der Regel benutzt werden, um bestimmte Korrelationstypen bezüglich der
Probleme zu bestimmen, die auf Knoten B, C und A berichtet werden.
Das erneute Angeben von Problemen würde eine redundante lokale
Kopie oder eine Teilnahme ermöglichen,
die nur einen jeweiligen Knoten spezifiziert, um einem die Ansicht
der Probleme zu ermöglichen,
wobei alle drei Knoten umfasst werden.
-
Dementsprechend
erfordert die hierarchische Konsolidierung, die von dem Ereignisverwaltungssystem
der vorliegenden Erfindung bereitgestellt wird, keine zusätzliche
Konfiguration außerhalb
der Regel selbst. Es besteht kein Bedarf an der Beibehaltung der
Beziehungen außerhalb
der Beziehungen zwischen Regeln. Die Hierarchie kann auf einer Regelbasis
effektiv variieren. Ein Knoten kann ein Konsolidierungspunkt für bestimmte
Probleme sein, während
ein anderer Knoten der Konsolidierungsknoten für einen anderen Satz sein kann,
wobei diese beiden Knoten zur gegenseitigen Konsolidierung beitragen.
-
Das
Ereignisverwaltungssystem der vorliegenden Erfindung kann dynamisch,
zum Beispiel während der
Ereigniskorrelator abläuft,
bestimmen, ob eine Regel geändert,
hinzugefügt
oder gelöscht
wurde. Die benutzerdefinierten Alarmregeln werden zum Beispiel in
einem Alarmregelspeicher (ARS) 406 in einem zentralen Speicher
in dem DEX 405 verwaltet. Das Bearbeiten oder Hinzufügen von
Regeln kann über
einen Direktor 403 ausgeführt werden. 5 stellt
ein beispielhaftes Flussdiagramm zur dynamischen Ausführung von
hinzugefügten
oder modifizierten Regeln dar. Wie in 5 dargestellt,
fragt der Direktor 403 in Schritt 510 den ARS 406 nach
Regeln ab und schreibt jegliche Veränderungen zurück in den
ARS 406. Der ARS 406 veröffentlicht ein Ereignis, immer
wenn er die Regeln in dem ARS 406 aktualisiert. Der Ereigniskorrelator 413 auf jedem
der Knoten nimmt an diesem Ereignis teil. Bei Empfang dieses Ereignisses
kann jeder der Ereigniskorrelator 413 mit dem ARS 406 in
Kontakt treten, um zu bestimmen, ob die Regeln, die sie ausführen, aktualisiert worden
sind. Zum Beispiel kann das Ereignis, das von dem ARS 406 veröffentlicht
wird, anzeigen, dass sich der Regelspeicher verändert hat.
-
In
Schritt 530 tritt der entsprechende Ereigniskorrelator 413 mit
dem ARS 406 in Kontakt und fordert seinen Regelsatz an.
In Schritt 540 vergleicht der Ereigniskorrelator 413 dann
seinen gegenwärtigen
Satz von Regeln, den er ausführt,
mit den Regeln, die von dem ARS 406 empfangen werden. In
Schritt 550 bedürfen unveränderte Regeln
keiner Maßnahme,
neue Regeln müssen
zu dem Regelsatz des entsprechenden Ereigniskorrelators hinzugefügt werden
und Regeln, die aus dem ARS 406 gelöscht worden sind, müssen aus
dem Regelsatz des jeweiligen Ereigniskorrelators entfernt werden.
In Schritt 560 werden veränderte oder zu dem Regelsatz
des jeweiligen Ereigniskorrelators hinzugefügte Regeln ausgeführt. Ferner
kann der Regelsatz über eine
Vielzahl von Korrelatoren verteilt sein. Dementsprechend kann eine
Korrelation, die von einem bestimmten Knoten ausgeführt wird,
an einen anderen Knoten umgeleitet werden, indem die Regelverteilungsliste
geändert
wird.
-
Eine
Regel kann zu dem Ereignisverwaltungssystem gemäß einer Ausführungsform
der vorliegenden Erfindung dynamisch hinzugefügt werden, indem eine Regel
zu einem laufenden Ereigniskorrelator hinzugefügt wird, da jede Regel ihren
eigenen Ereignisstrom verwaltet. Das Hinzufügen oder Entfernen einer Teilnahme
einer Regel hat keinen Einfluss auf irgendeine andere Regel. Eine
neue Regel kann dazu führen,
dass der Ereigniskorrelator Ereignisse empfängt, die er vorher nicht empfangen
hat. Diese Ereignisse ändern
nichts daran, wie irgendeine andere Regel bewertet wird, da diese
Regeln die neuen Ereignisse nicht sehen. In ähnlicher Weise führt das
Löschen
einer Regel dazu, dass der Ereigniskorrelator weniger Ereignisse
als vorher empfängt.
Die Tatsache, dass diese Ereignisse nicht empfangen werden, ändert jedoch
nicht die Bewertung irgendeiner anderen Regel, die von dem Ereigniskorrelator
ausgeführt
wird. Da jede Regel einen unabhängigen
Satz von Ereignissen spezifiziert, um ihren eigenen Ereignisstrom
zu empfangen, sind Veränderungen
an einer Regel isoliert und haben keinen Einfluss auf irgendeine
andere Regel.
-
Die
Regel müsste
syntaktisch analysiert und die geeigneten Teilnahmen gebildet werden,
so dass die Regel geeignete Ereignisse empfängt. Eine Regel kann aus dem
Ereignisverwaltungssystem auch dynamisch gelöscht werden, indem die ausstehenden
Teilnahmen für
die Regel annulliert werden, die Speicherstrukturen, die beim Nachverfolgen
des Zustands der Regel und ihres Bewertungsbaums benutzt werden,
entfernt werden und Alarme, die die Regel erzeugte, entfernt werden.
Eine Liste benutzerdefinierter Alarmregeln wird von dem Ereignisverwaltungssystem
in einem Alarmregelspeicher verwaltet. Eine Liste von Alarmen, die
laut Regel den Namen des Ereignisses aufweist, wird von dem Ereignisverwaltungssystem
zum Beispiel in einer Wandtafel verwaltet.
-
Das
Ereignisverwaltungssystem der vorliegenden Erfindung ermöglicht die
Bestimmung eines Eingabeereignisses und einer Alarmregel, die zu
dem jeweiligen Alarm führte.
In einem Ausführungsbeispiel
der vorliegenden Erfindung geht das Ereignisverwaltungssystem den
jeweiligen Alarmen nach, die mit den jeweiligen Regeln verbunden
sind. Die Beziehung eines Alarms zu seiner Ursache kann aus einer
Analyse der Regel bestimmt werden. Zum Beispiel muss zwischen den
Eingabeereignissen und dem Alarm eine n-zu-1-Abbildung ausgeführt werden,
wobei n die Anzahl von Eingabeereignissen ist. Im einfachsten Fall
stimmt ein einziges Eingabeereignis (n = 1) mit der Erzeugung eines
Alarms überein.
Demgemäß wird das
Eingabeereignis, das den Alarm verursachte, ohne weiteres bestimmt,
da nur ein Eingabeereignis mit dem Alarm verbunden ist.
-
Wenn
Bedingungsfilter oder Zählfilter
in Gebrauch sind, wird die Abbildung jedoch zu n-zu-1. Die Abbildung
kann zum Beispiel als ein Informationstupel dargestellt werden,
das mehrere Eingabeereignis-IDs mit der Ausgabealarm-ID in Beziehung
setzt. Die Bestimmung dessen, welche Ereignisse berücksichtigt
wurden, kann zum Beispiel das gegenwärtige Eingabeereignis zum Zeitpunkt
des Erzeugens der Regel aufweisen. Die Bestimmung dessen, welche
Ereignisse berücksichtigt
wurden, kann auch Ereignisse aufweisen, die von jedem beliebigen
der zustandsorientierten Ereignisse (zum Beispiel auf Condition
Exists oder Count basierende Filter, die ein oder mehrere Ereignisse
spezifizieren können,
die bereits eingetreten sind) gespeichert wurden, die sich auch
in dem „if"-Steuerblock befanden,
der zu der Regelaktion führte,
um einen Alarm zu erzeugen. In einem Ausführungsbeispiel der vorliegenden
Erfindung weisen all diese Ereignisse eine einzige eindeutige ID
auf, außer
dem erzeugten Alarm. Es kann jedoch sein, dass der Alarm keine eindeutige
ID aufweist, bis das Ereignis von einem Ereignisverwalter verarbeitet
worden ist. Folglich kann in Abwesenheit einer eindeutigen Kennung
für den
Ausgabealarm ein voller mehrteiliger Schlüssel des Alarms benutzt werden,
um zu ermöglichen,
dass die Aufzeichnung der n-zu-1-Beziehung
ausgeschrieben wird. Dementsprechend können das Eingabeereignis und
die Alarmregel, die zu dem jeweiligen Alarm führte, bestimmt werden.
-
Als
Alternative kann in Abwesenheit einer eindeutigen Kennung für den Ausgabealarm
das Aufschieben der Ausgabe der Aufzeichnung der n-zu-1-Beziehung,
bis das Alarmereignis von der Regel zurück empfangen wird, ermöglichen,
dass die entsprechende eindeutige ID bekannt ist. Die Aufzeichnung
der n-zu-1-Beziehung kann dann als ein Ergebnis der Bereitstellung
mit der entsprechenden eindeutigen ID ausgeschrieben werden. Dementsprechend
können
das Eingabeereignis und die Alarmregel, die zu dem entsprechenden Alarm
führte,
bestimmt werden.
-
Als
Alternative kann eine eindeutige, einem Sender zugewiesene ID zum
Zeitpunkt der Erzeugung eines Ereignisses wie eines Alarms benutzt
werden. Die einem Sender zugewiesene ID kann anstatt einer einem Ereignisverwalter
zugewiesenen eindeutigen ID benutzt werden, um zu ermöglichen,
dass die Aufzeichnung der n-zu-1-Beziehung ausgeschrieben wird.
Dementsprechend können
das Eingabeereignis und die Alarmregel, die zu dem jeweiligen Alarm
führte,
bestimmt werden.
-
In
jedem Ereignis kann die Ausgabe, zum Beispiel die Aufzeichnung der
n-zu-1-Beziehung, als eine Tabelle gespeichert und als Teil des
Ereignisarchivs verwaltet werden. Dementsprechend könnte der
Ereignisarchiv-Dienstprozessor verstärkt werden, um eine Abfrage
nach verwandten Ereignissen bereitzustellen, die das Ereignisarchiv
benutzen würden,
um Information zu erhalten, die von der Aufzeichnung der n-zu-1-Beziehung
bereitgestellt wird.
-
Die
oben beschriebenen Ausführungsformen
sind erläuternde
Beispiele der vorliegenden Erfindung und sie soll nicht derart ausgelegt
werden, dass die vorliegende Erfindung auf diese bestimmten Ausführungsformen
eingeschränkt
ist.
