DK200970219A - Redskabsophæng - Google Patents

Abstract

Redskab sophæng, til et køretøj, fortrinsvis en traktor, der omfatter en første ramme for montage af redskabsophænget, og en anden ramme for montage af et redskab, hvor redskabsophænget omfatter et svingarmsarrangement, der er drej eligt monteret mellem den første og anden ramme, hvor redskabsophænget har mindst en yderstilling med den anden ramme i en position på siden af køretøjets kørselsretning, hvor redskabsophæn get har en transportstilling med den anden ramme i en position ud for køretøjets kør selsretning, og hvor redskabsophænget er forsynet med et første låsearrangement, for fastholdelse af den anden ramme i en position fra yderstillingen og til transportstillin gen, hvorhos svingarmsarrangementet omfatter en første arm og en anden arm, hvor hver arm omfatter en overarm, der er forbundet til den første ramme med et første led, samt en underarm, der er forbundet til den anden ramme med et tredje led, hvor over armen og underarmen er indbyrdes forbundne med et andet led, og hvor hvert led er drejeligt omkring en stort set lodret akse.

Claims (10)

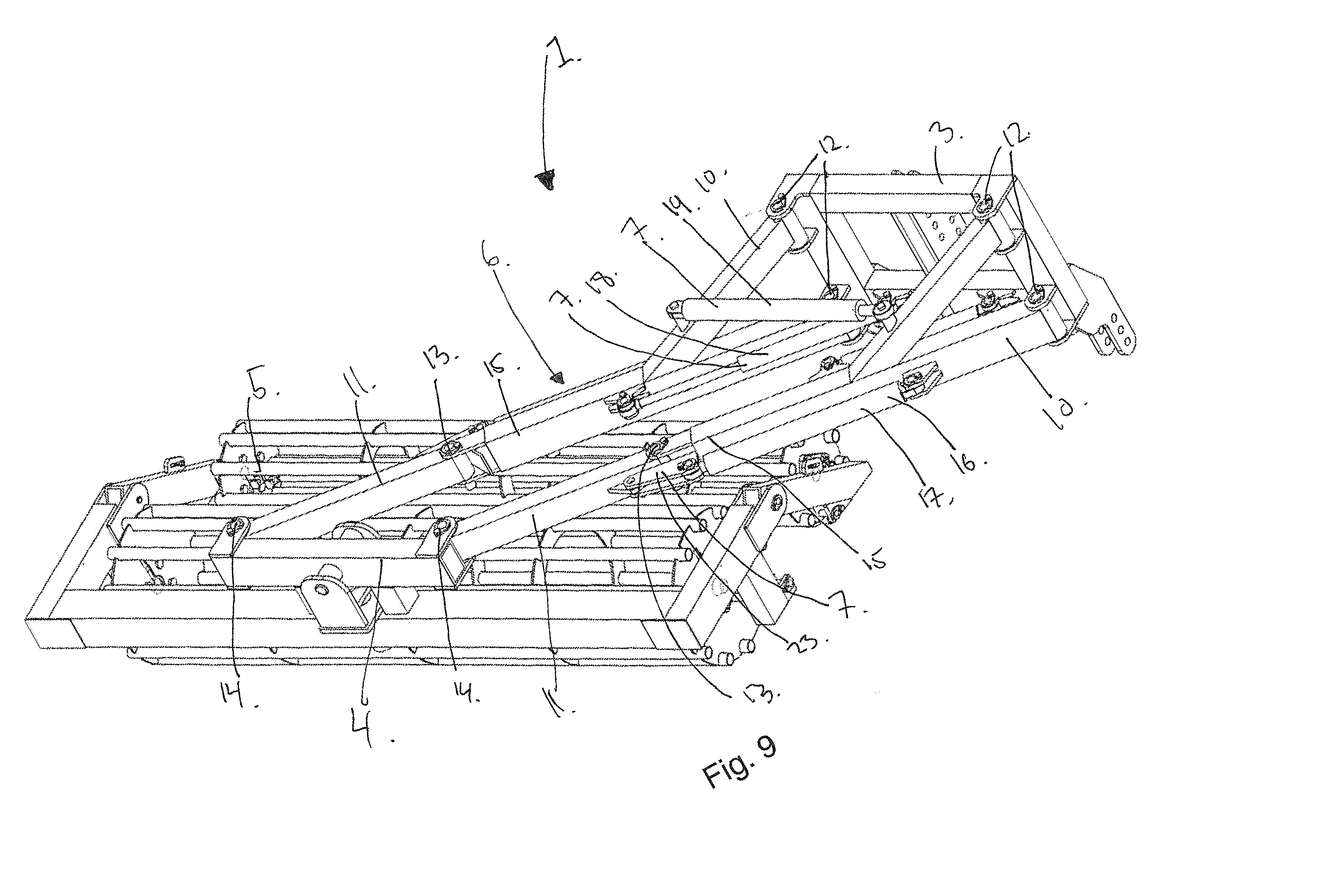

1. Redskabsophæng, til et køretøj, fortrinsvis en traktor, der omfatter en første rammefor montage af redskabsophænget, og en anden ramme for montage af et redskab, hvorredskabsophænget omfatter et svingarmsarrangement, der er drejeligt monteret mellemden første og anden ramme, hvor redskabsophænget har mindst en yderstilling med denanden ramme i en position på siden af køretøjets kørselsretning, hvor redskabsophæn¬get har en transportstilling med den anden ramme i en position ud for køretøjets kør¬selsretning, og hvor redskabsophænget er forsynet med et første låsearrangement, forfastholdelse af den anden ramme i en position fra yderstillingen og til transportstillin¬gen, kendetegnet ved, at svingarmsarrangementet omfatter en første arm og en andenarm, hvor hver arm omfatter en overarm, der er forbundet til den første ramme med etførste led, samt en underarm, der er forbundet til den anden ramme med et tredje led,hvor overarmen og underarmen er indbyrdes forbundne med et andet led, og hvor hvertled er drejeligt omkring en stort set lodret akse.

2. Redskabsophæng ifølge krav 1, kendetegnet ved, at overarmene og/eller underar¬mene i svingarrangementet omfatter længdeforskydelige arme, og hvor de længdefor¬skydelige arme omfatter et andet låsearrangement.

3. Redskabsophæng ifølge krav 2, kendetegnet ved, at de længdeforskydelige armehver er forsynet med mindst en første aktuator, fortrinsvist en lineær hydraulisk aktua-tor, og hvor nævnte andet låsearrangementet omfatter den nævnte mindst ene førsteaktuator.

4. Redskabsophæng ifølge et hvilket som helst af de foregående krav, kendetegnetved, at svingarmsarrangementet omfatter mindst en anden aktuator, fortrinsvist en li¬neær hydraulisk aktuator, tilvejebragt mellem den første ramme og den anden overarmog/eller mellem den første ramme og den første overarm.

5. Redskabsophæng ifølge et hvilket som helst af de foregående krav, kendetegnetved, at det første låsearrangement i det mindste omfatter nævnte mindst ene anden ak-tuator.

6. Redskabsophæng ifølge et hvilket som helst af de foregående krav, kendetegnetved, at svingarmsarrangementet omfatter mindst en tredje aktuator tilvejebragt mellemden anden overarm og den første overarm.

7. Redskabsophæng ifølge et hvilket som helst af de foregående krav, kendetegnetved, at nævnte første låsearrangement i det mindste omfatter den mindst ene tredjeaktuator.

8. Redskabsophæng ifølge et hvilket som helst af de foregående krav, kendetegnetved, at hver underarm omfatter en fjerde aktuator, fortrinsvist en lineær hydrauliskaktuator, tilvejebragt mellem den anden ramme og underarmen, og at nævnte førstelåsearrangement i det mindste omfatter de fjerde aktuatorer..

9. Redskabsophæng ifølge et hvilket som helst af de foregående krav, kendetegnetved, at svingarmsarrangementet omfatter et afstandselement tilvejebragt mellem denførste og den anden arm nær de andre led.

10. Redskabsophæng ifølge et hvilket som helst af de foregående krav, kendetegnetved, at svingarmsarrangementet omfatter mindst en femte aktuator, der er tilvejebragtmellem overarmen(e) og underarmen(e), og at det første låsearrangement omfatter denmindst ene femte aktuator.
