EP0039794A1 - Anionische Dispersionen, Verfahren zu deren Herstellung und deren Verwendung als Oberflächenleimungsmittel für Papier - Google Patents

Anionische Dispersionen, Verfahren zu deren Herstellung und deren Verwendung als Oberflächenleimungsmittel für Papier Download PDF

Info

Publication number
EP0039794A1
EP0039794A1 EP81102874A EP81102874A EP0039794A1 EP 0039794 A1 EP0039794 A1 EP 0039794A1 EP 81102874 A EP81102874 A EP 81102874A EP 81102874 A EP81102874 A EP 81102874A EP 0039794 A1 EP0039794 A1 EP 0039794A1
Authority
EP
European Patent Office
Prior art keywords
weight
polymerization
water
solution
parts
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
EP81102874A
Other languages
English (en)
French (fr)
Other versions
EP0039794B1 (de
Inventor
Konrad Dr. Richter
Lothar Dr. Hoehr
Fritz Dr. Reichel
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
BASF SE
Original Assignee
BASF SE
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by BASF SE filed Critical BASF SE
Priority to AT81102874T priority Critical patent/ATE4513T1/de
Publication of EP0039794A1 publication Critical patent/EP0039794A1/de
Application granted granted Critical
Publication of EP0039794B1 publication Critical patent/EP0039794B1/de
Expired legal-status Critical Current

Links

Classifications

    • D—TEXTILES; PAPER
    • D21—PAPER-MAKING; PRODUCTION OF CELLULOSE
    • D21H—PULP COMPOSITIONS; PREPARATION THEREOF NOT COVERED BY SUBCLASSES D21C OR D21D; IMPREGNATING OR COATING OF PAPER; TREATMENT OF FINISHED PAPER NOT COVERED BY CLASS B31 OR SUBCLASS D21G; PAPER NOT OTHERWISE PROVIDED FOR
    • D21H17/00—Non-fibrous material added to the pulp, characterised by its constitution; Paper-impregnating material characterised by its constitution
    • D21H17/20—Macromolecular organic compounds
    • D21H17/33—Synthetic macromolecular compounds
    • D21H17/34—Synthetic macromolecular compounds obtained by reactions only involving carbon-to-carbon unsaturated bonds
    • D21H17/41—Synthetic macromolecular compounds obtained by reactions only involving carbon-to-carbon unsaturated bonds containing ionic groups
    • D21H17/42—Synthetic macromolecular compounds obtained by reactions only involving carbon-to-carbon unsaturated bonds containing ionic groups anionic

Definitions

  • DE-OS 2 548 393 sizing agents for the mass and surface sizing of paper based on anionic polymers in dispersion form are known, which are obtained by 10 to 60 parts by weight of a solution copolymer from 30 to 90 weight percent of a nonionic ethylenically unsaturated Monomers and 70 to 10 percent by weight of an ethylenically unsaturated C 3 to C 5 carboxylic acid and / or maleic anhydride, 90 to 40 parts by weight of a mixture of ethylenically unsaturated copolymerizable monomers which, on their own, polymerize hydrophobic copolymers with a glass transition temperature between +60 and Form -40 o C , grafted on.
  • dispersions with high solids contents are obtained which result in a relatively low viscosity and alkali-stable sizing, but are sufficiently shear-stable only in the alkaline medium for use in the size press.
  • the object of the invention is to provide an anionic dispersion which, e.g. can be used as a surface sizing agent for paper and its sizing effect and processability is largely independent of the pH of the preparation solution.
  • the anionic dispersions according to the invention are low-foaming and are suitable as surface sizing agents for paper, while maintaining their sizing effect and stability regardless of the pH of the preparation solution. You can also can be combined with products containing formaldehyde, e.g. urea-formaldehyde or melamine-formaldehyde resins.
  • the sizes produced with the anionic dispersions according to the invention are resistant to alkalis. It is also possible to glue paper with a wide variety of fiber and filler compositions and with different alum or acid content. In particular, neutral sizing of alum-free papers, for example containing calcium carbonate, is also possible.
  • the anionic dispersions according to the invention for the surface sizing of paper are produced with the aid of two different polymerization processes.
  • a monomer mixture of a) 85 to 55 percent by weight of nonionic ethylenically unsaturated monomers and b) 15 to 45 percent by weight of monomers containing ethylenically unsaturated sulfonic acid groups is copolymerized in a water-miscible solvent to give a homogeneous solution of a copolymer.
  • polymerization initiators are used which are soluble in the monomer mixture. In contrast to conventional solution polymerization, the initiators are used in a considerably higher amount.
  • the decay constant of the polymerization initiators is in the range from 10-4 to 10 -2 x sec -1 .
  • Azobisisobutyronitrile, lauroyl peroxide, benzoyl peroxide and / or tert-butyl perbenzoate are used as polymerization initiators, for example.
  • the polymerization takes place in a water-miscible solvent.
  • solvents are, for example, monohydric alcohols with 1 to 4 carbon atoms, ethanol, n-propanol, isopropanol, ethylene glycol monomethyl ether or dimethylformamide.
  • n-propanol and iso-propanol are used as solvents.
  • the solvents can contain up to 30 weight percent water.
  • nonionic ethylenically unsaturated monomers of group (a) include alkenes with 2 to 10 carbon atoms, preferably those with a terminal double bond, such as ethylene or diolefins, in particular butadiene and isoprene, and vinylaromatic monomers, for example styrene and substituted styrenes, for example ⁇ -methylstyrene and Ethyl styrene into consideration.
  • Suitable monomers of this group are also carboxylic acid esters of ethylenically unsaturated C 3 - to C 6 -mono- and dicarboxylic acids and monohydric alcohols with 1 to 18, preferably 4 to 12 carbon atoms, the nitriles of the carboxylic acids mentioned, and vinyl esters of 1 to 12 carbon atoms containing aliphatic Carboxylic acids. From this group of monomers, preference is given to using styrene, n-butyl acrylate, isobutyl acrylate, ethylhexyl acrylate, lauryl acrylate, acrylonitrile, methylacrylonitrile, vinyl acetate and vinyl propionate.
  • mixtures of the monomers mentioned for example mixtures of styrene and ethylhexyl acrylate, styrene and butyl acrylate, styrene, isobutyl acrylate and acrylonitrile or vinyl isobutyl ether.
  • This group of monomers when polymerized alone, forms hydrophobic polymers, ie polymers that are not soluble in water.
  • the solution polymers can contain water-soluble nonionic monomers, for example amides or substituted amides of ⁇ , ⁇ -ethylenically unsaturated mono- or dicarboxylic acids, for example acrylamide, methacrylamide, N-methylolacrylamide, N-methylolmethacrylamide, diethylaminomethylacrylate, Diethylaminoethyl acrylate, dimethylaminopropyl acrylate, dimethylaminomethyl methacrylate, dimethylaminoethyl methacrylate and diethylaminoethyl methacrylate.
  • water-soluble nonionic monomers for example amides or substituted amides of ⁇ , ⁇ -ethylenically unsaturated mono- or dicarboxylic acids, for example acrylamide, methacrylamide, N-methylolacrylamide, N-methylolmethacrylamide, diethylaminomethylacrylate, Diethylaminoethyl
  • the monomers of group b) used are preferably the compound of the formula II or
  • Some of the monomers containing sulfonic acid groups can be replaced by ethylenically unsaturated mono- and / or dicarboxylic acids or half-esters of dicarboxylic acids. If carboxylic acids are also used in the polymerization, they are only present in minor amounts, in this case the monomer mixture of components a) and b) contains up to 4 percent by weight of copolymerizable ethylenically unsaturated carboxylic acids.
  • the solution polymerization of the monomers a) and b) takes place at temperatures from 20 to 160, preferably 60 to 140 ° C.
  • the water-miscible solvent used in solution polymerization can contain up to 30 percent by weight of water. In general, the content of water in solvent is between 6 and 15 percent by weight.
  • the water content of the water-miscible solvent is limited by the monomer composition and the fact that a homogeneous solution of a copolymer is prepared in the first polymerization stage.
  • the concentration of the polymer in this homogeneous solution can vary within a wide range, e.g. between 70 and 20 percent by weight.
  • the homogeneous polymer solution is diluted with water in a weight ratio of 1: 3 to 1:50. Because of the content of sulfonic acid groups in the polymer, it is in the mixture of the water-miscible solvent in which the polymerization was carried out and the added water is clearly soluble.
  • the concentration of the solution polymer in the solution diluted with water is in the range from 2 to 25 percent by weight.
  • the aqueous polymer solution from which the water-miscible organic solvent can optionally be distilled off serves as a template for the second polymerization stage, in which nonionic ethylenically unsaturated monomers are polymerized in the manner of an emulsion polymerization, based on 1 part by weight of the solution polymer, 1 to 4 parts by weight of a nonionic ethylenically unsaturated monomer or a mixture of the monomers is used.
  • Suitable nonionic ethylenically unsaturated monomers are all those monomers which are used as monomers of group a) for the preparation of the solution copolymer.
  • Styrene, C 4 -C 8 -alkyl acrylates and methacrylates, such as butyl esters of acrylic acid and methacrylic acid, hexyl acrylate and 2-ethylhexyl acrylate, acrylonitrile or vinyl acetate are preferably used.
  • the emulsion polymerization takes place in the temperature range from 40 to 150 ° C., preferably 60 to 100 ° C., using customary amounts of water-soluble polymerization initiators.
  • the upper limit for the polymerization initiators is 4 percent by weight, based on the monomers to be polymerized.
  • Suitable polymerization initiators for emulsion polymerization are, for example, peroxides, hydroperoxides, hydrogen peroxide and inorganic peroxides, for example hydrogen peroxide, potassium peroxodisulfate but also redox systems, such as potassium peroxodisulfate / addition products of bisulfites to aldehydes and tert-butyl hydroperoxide / ascorbic acid.
  • the emulsion polymerization is preferably carried out in the absence of emulsifiers, but emulsifiers can also be used in an amount of up to 3 percent by weight, based on the polymer.
  • emulsifiers are, for example, nonionic emulsifiers which are obtained by ethoxylation of phenol or phenol derivatives, e.g. Octylphenol or nonylphenol can be obtained.
  • Such emulsifiers contain 4 to 30 moles of ethylene oxide per mole of phenol.
  • Anionic emulsifiers for example alkyl sulfonates, such as sodium dodecyl sulfonate, sodium lauryl sulfonate, alkyl sulfates, alkylbenzenesulfonic acids or their salts or alkylarylsulfonates are also suitable.
  • alkyl sulfonates such as sodium dodecyl sulfonate, sodium lauryl sulfonate, alkyl sulfates, alkylbenzenesulfonic acids or their salts or alkylarylsulfonates are also suitable.
  • the mixtures of nonionic and anionic emulsifiers in the emulsion polymerization.
  • the emulsifiers can also be added to the dispersion after the preparation of the emulsion polymer. Based on the dispersed polymer, 0.05 to 3 percent by weight of an emulsifier or mixture of emulsifiers is used. Stable anionic dispersions are obtained which are used for the surface sizing of paper.
  • the sizing agent according to the invention is adjusted with water to the concentration which is just required for paper sizing, for example to a polymer content of 0.05 to 1.0 percent by weight, based on the preparation solution.
  • the amount of copolymer that is applied to the paper for sizing is generally between 0.02 and 3, preferably between 0.3 and 0.8 percent by weight on dry paper stock.
  • the anionic dispersions the solids content of which can be up to 50 percent by weight, are diluted with water.
  • the preparation solutions can also contain other auxiliaries, for example starch, dyes, wax emulsions and resin glue.
  • the anionic dispersions according to the invention are effective as sizing agents in the entire pH range and do not need to be adjusted to a specific pH. However, it is possible to partially or completely neutralize the dispersions with sodium hydroxide solution, potassium hydroxide solution or ammonia or amines and to use them in this form as sizing agents.
  • the dispersions according to the invention are used as surface sizing agents in the customary manner, ie mostly in combination with starch or synthetic dry strength agents, the preparation solution generally being applied to the paper using a size press. It is of course also possible to apply the preparation solution to the paper webs by spraying or dipping or using a water scraper, for example. The paper treated with the preparation solution is then dried. The lei. mung is already fully developed after drying.
  • the invention is explained in more detail with the aid of the following examples.
  • the parts given in the examples are parts by weight.
  • the degree of sizing of the papers is characterized with the aid of the Cobb value according to DIN 53 132 and the ink floating time up to 50% breakthrough with a standard ink according to DIN 53 126.
  • Example 2 The procedure is as described in Example 1 and a solution copolymer is first prepared from 60 parts of styrene and 25 parts of 2-acrylamido-2-methylpropane sulfonic acid, and the emulsion polymerization of 25 parts of styrene and 110 parts of ethylhexyl acrylate gives it anionic dispersion 2 (LD value 98, solids content 30%).
  • the preparation was carried out as for dispersion 4, except that 23 parts of styrene, 8.9 parts of methacrylamido-propanesulfonic acid and 2.35 parts of azoisobutyronitrile, dissolved in 33 parts of dimethylformamide, were heated to 85 ° C. for the prepolymer. After 30 minutes, a further 0.6 parts of the initiator were added. After a further 90 minutes, the prepolymer was dissolved in 205 parts of water and, as in Example 4, the following emulsion polymerization was carried out.
  • the anionic dispersion 5 had an LD value of 96 at a solids content of 33.1%.
  • the prepolymer was prepared under the conditions given in Example 1 from 40 parts lauryl acrylate, 16 parts 2-acrylamido-2-methyl-propanesulfonic acid, 40 parts isopropanol, 4.8 parts water and 4.0 parts azoisobutyronitrile.
  • For the subsequent emulsion polymerization analogous to Example 1 - 67 parts of styrene and 37 parts of ethylhexyl acrylate, and 1.3 parts of potassium persul. fat used.
  • the anionic dispersion had an LD value of 94 at a solids content of 28.7%.
  • the prepolymer was prepared from 13 parts of 2-acrylamido-2-methyl-propanesulfonic acid, 25.8 parts of styrene, 32.4 parts of isopropanol, 3.9 parts of water and 3.3 parts of azoisobutyronitrile.
  • 72 parts of styrene and 40 parts Isobutyl acrylate added.
  • the result was an anionic dispersion with a solids content of 29% and an LD value of 98.
  • comparative dispersion 1 was prepared by polymerizing 67 parts of butyl acrylate, 30 parts of acrylonitrile, 3 parts of methacrylic acid and 3 parts of sodium dodecyl sulfonate as an emulsifier in water to give an anionic dispersion with a solids content of 30% by weight.
  • the LD value was 99.
  • a dispersion was prepared by polymerizing a monomer mixture of 67 parts of butyl acrylate, 30 parts of acrylonitrile, 4.5 parts of vinylsulfonic acid and 3 parts of sodium dodecylsulfonate as emulsifier.
  • An anionic dispersion with a solids content of 40% by weight was obtained.
  • the LD value was 92.
  • a dispersion was prepared by using a solution polymer made from 130 parts of styrene and 50 parts of acrylic acid. and 20 parts of maleic anhydride at 85 ° C, ammonia adjusted and polymerized a mixture of 300 parts of isobutyl acrylate and 300 parts of acrylonitrile at 85 0 C.
  • the dispersions described above were checked for their sizing effect.
  • a non-glued, wood-free offset paper containing 14% ash and 1% alum served as the test paper.
  • the weight per unit area was 70 g / m 2 and the freeness was 25 0 SR.
  • the preparation solutions each contained 6 g / l of polymer, based on the solids content of the dispersions and 60 g / l of an oxidatively degraded potato starch.
  • the liquor absorption was 90% in all cases, based on dry paper.
  • the dispersions 1 to 7 according to the invention are compared in the table below with the comparative dispersions 1 to 4.
  • Dispersions 1 to 4 were used in Example 1, dispersion 2 in Example 2, etc.
  • the sizing preparations described above were also tested for stability on an experimental paper machine.
  • anionic dispersion 1 the preparation solution was heated to a temperature of 60 ° C. and used to glue paper. After a running time of 40 minutes, the. Size press no deposit formation can be found.
  • comparative dispersion 1 the preparation solution was heated to a temperature of 30 ° C. and used as a sizing agent. Deposits appeared on the size press roller after only 15 minutes. The experiment was repeated, but the preparation solution was adjusted to a pH of 9. At a temperature of 30 ° C this preparation solution could be applied to the paper without being deposited on the rollers, but at a temperature of 60 ° C the rollers of the size press were already occupied after 10 minutes.
  • the preparation solution which contained the comparison dispersion 2 as a sizing agent, showed deposits on the rollers of the size press as soon as the preparation solution was heated to a temperature of 60 ° C.
  • the preparation solution which contained the comparative dispersion 3 as a sizing agent, also proved to be stable in the stability test at 60 ° with weakly acidic papers. However, if strongly acidic papers were impregnated, a size press coating gradually formed after 30 minutes because the pH of the preparation solution dropped.
  • Comparative dispersions 1-2 according to DE-OS 21 63 850 and comparative dispersion 3 according to DE-OS 25 48 393 are therefore clearly inferior to the anionic dispersion according to the invention in terms of sizing effect and / or stability.
  • a non-sized, wood-free offset paper which contained 14% ash and 1% alum and had a weight per unit area of 70 g / m 2 (freeness 25 0 SR), was sized with a preparation solution containing 4.5 g / l polymer, based on the solids content of the anionic dispersion 1 and 60 g / l 'of an oxidatively degraded potato starch.
  • a preparation solution containing 4.5 g / l polymer based on the solids content of the anionic dispersion 1 and 60 g / l 'of an oxidatively degraded potato starch.
  • the Cobb values were tested with water and with sodium hydroxide solution of various concentrations. The following results were obtained: The sizing of the dispersion according to the invention is therefore resistant to alkalis.
  • the anionic sizing agent 1 can be combined with a melamine-formaldehyde resin in such a way without impairing neither the sizing nor the wet strength effect of the melamine-formaldehyde resin.
  • Samples of the paper specified in Example 8 with the preparation solutions a) and b) were sized on the surface. The results found are summarized in the table.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Paper (AREA)
  • Polymerisation Methods In General (AREA)

Abstract

Anionische Dispersionen, hergestellt durch eine zweistufige Polymerisation, wobei man in der ersten Polymerisationsstufe eine Monomerenmischung aus a) 85 bis 55 Gewichtsprozent nichtionischen ethyienisch ungesättigten Monomeren und b) 15 bis 45 Gewichtsprozent ethylenisch ungesättigten Sulfonsäuregruppen enthaltenden Monomeren in einem mit Wasser mischbaren Lösungsmittel, das bis zu 30 Gewichtsprozent Wasser enthalten kann, nach Art einer Lösungscopolymerisation in Gegenwart von 0,015 bis 0,15 Mol pro Mol der Monomerenmischung eines in dem Monomerengemisch löslichen Polymerisationsinitiators zu einer homogenen Lösung copolymerisiert, die homogene Polymerlösung mit Wasser im Gewichtsverhältnis 1:3 bis 1:50 verdünnt und in dieser Polymerlösung, bezogen auf 1 Gewichtsteil des Lösungspolymerisats, 1 bis 4 Gewichtsteile mindestens eines nichtionischen ethylenisch ungesättigten Monomeren in der zweiten Polymerisationsstufe nach Art einer Emulsionspolymerisation in Gegenwart von üblichen Mengen wasserlöslicher Polymerisationsinitiatoren polymerisiert. Die anionischen Dispersionen werden als Oberflächenleimungsmittel für Papier verwendet.

Description

  • Aus der DE-OS 2 548 393 sind Leimungsmittel für die Masse-und Oberflächenleimung von Papier auf der Basis anionischer Polymerisate in Dispersionsform bekannt, die dadurch erhalten werden, daß man auf 10 bis 60 Gewichtsteile eines Lösungscopolymerisates aus 30 bis 90 Gewichtsprozent eines nichtionischen ethylenisch ungesättigten Monomeren und 70 bis 10 Gewichtsprozent einer ethylenisch ungesättigten C3- bis C5-Carbonsäure und/oder Maleinsäureanhydrid, 90 bis 40-Gewichtsteile eines Gemisches von ethylenisch ungesättigten miteinander copolymerisierbaren Monomeren, die für sich alleine polymerisiert hydrophobe Copolymerisate mit einer Glastemperatur zwischen +60 und -40o C bilden, aufpfropft. Man erhält auf diese Weise zwar Dispersionen mit hohen Feststoffgehalten, die eine relativ geringe Viskosität und alkalistabile Leimungen ergeben, jedoch nur im alkalischen Medium genügend scherstabil für die Anwendung in der Leimpresse sind.
  • Aus der DE-OS 2 163 850 ist ein Verfahren zur Oberflächenleimung von Papier und Karton bekannt, bei dem man als Leimungsmittel wäßrige Dispersionen von Copolymerisaten aus 15-bis 60 Gewichtsprozent eines Nitrils einer α,β-olefinisch ungesättigten Carbonsäure und anderen olefinisch ungesättigten Monomeren verwendet. Diese Copolymerisatdispersionen besitzen jedoch ebenfalls nur im alkalischen Medium eine ausreichende Scherstabilität, um die mechanische Beanspruchung im Leimpressenspalt ohne Koagulation überstehen zu können. Dadurch ist aber die Anwendbarkeit dieser Dispersionen stark eingeschränkt, weil es beispielsweise nicht möglich ist, sie zusammen mit sauer reagierenden Stoffen, wie etwa flüssigen sauren Farbstoffen, zu kombinieren.
  • Aufgabe der Erfindung ist es, eine anionische Dispersion zur Verfügung zu stellen, die z.B. als Oberflächenleimungsmittel für Papier verwendet werden kann und dessen Leimungswirkung und Verarbeitbarkeit vom pH-Wert der.Präparationslösung weitgehend unabhängig ist.
  • Die Aufgabe wird erfindungsgemäß mit anionischen Dispersionengelöst, die durch eine zweistufige Polymerisation hergestellt sind, wobei man in der ersten Polymerisationsstufe eine Monomerenmischung aus
    • a) 85 bis 55 Gewichtsprozent nichtionischen ethylenisch ungesättigten Monomeren und
    • b) 15 bis 45 Gewichtsprozent ethylenisch ungesättigten Sulfonsäuregruppen enthaltenden Monomeren

    in einem mit Wasser mischbaren Lösungsmittel, das bis zu 30 Gewichtsprozent Wasser enthalten kann, nach Art einer Lösungscopolymerisation in Gegenwart von 0,015 bis 0,15 Mol pro Mol der Monomerenmischung eines in dem Monomerengemisch löslichen Polymerisationsinitiators zu einer homogenen Lösung copolymerisiert, die homogene Polymerisatlösung mit Wasser im Gewichtsverhältnis 1:3 bis 1:50 verdünnt und in dieser Polymerisatlösung, bezogen auf 1 Gewichtsteil des Lösungspolymerisats, 1 bis 4 Gewichtsteile eines nichtionischen ethylenisch ungesättigten Monomeren in der zweiten Polymerisationsstufe nach Art einer Emulsionspolymerisation in Gegenwart von üblichen Mengen wasserlöslicher Polymerisationsinitiatoren polymerisiert.
  • Die erfindungsgemäßen anionischen Dispersionen sind schaumarm, als Oberflächenleimungsmittel für Papier geeignet, wobei sie ihre Leimungswirkung und Stabilität unabhängig vom pH-Wert der Präparationslösung behalten. Sie können außerdem mit formaldehydhaltigen Produkten, z.B. Harnstoff-Formaldehyd- oder Melamin-Formaldehyd-Harzen kombiniert werden. Die mit den erfindungsgemäßen anionischen Dispersionen hergestellten Leimungen sind gegen Alkalien beständig. Es ist außerdem möglich, Papier mit unterschiedlichster Faserstoff- und Füllstoffzusammensetzung und mit verschiedenem Alaungehalt bzw. Säuregehalt zu leimen. Insbesondere ist auch die Neutralleimung-alaunfreier, z.B. kalziumcarbonathaltiger Papiere möglich. Diese Ergebnisse waren nicht zu erwarten, weil man aufgrund der hohen Hydrophilie der freien Sulfonsäuregruppen im Copolymerisat annehmen mußte, daß keine ausreichende Hydrophobierung und damit Leimung des Papiers erhalten wird.
  • Die erfindungsgemäßen anionischen Dispersionen für die Oberflächenleimung von Papier werden mit Hilfe von zwei unterschiedlichen Polymerisationsverfahren hergestellt. Zunächst wird in einer ersten Polymerisationsstufe eine Monomerenmischung aus a) 85 bis 55 Gewichtsprozent nichtionischen ethylenisch ungesättigten Monomeren und b) 15 bis 45 Gewichtsprozent ethylenisch ungesättigten Sulfonsäuregruppen enthaltenden Monomeren in einem mit Wasser mischbaren Lösungsmittel zu einer homogenen Lösung eines Copolymerisates copolymerisiert. Dafür verwendet man Polymerisationsinitiatoren, die in dem Monomerengemisch löslich sind. Im Gegensatz zur üblichen Lösungspolymerisation werden die Initiatoren in einer beträchtlich höheren Menge eingesetzt. Man verwendet 0,015 bis 0,15 Mol Initiator bzw. eines Initiatorgemisches pro Mol der Monomerenmischung. Die Zerfallskonstante der Polymerisationsinitiatoren liegt in dem Bereich von 10-4 bis 10-2 x sec-1. Als Polymerisationsinitiatoren verwendet man beispielsweise Azobisisobuttersäurenitril, Lauroylperoxid, Benzoylperoxid und/oder tert.-Butylperbenzoat.
  • '"Die Polymerisation erfolgt in einem mit Wasser mischbaren Lösungsmittel. Solche Lösungsmittel sind beispielsweise einwertige Alkohole mit 1 bis 4 Kohlenstoffatomen, Ethanol, n-Propanol, Isopropanol, Ethylenglykolmonomethylether oder auch Dimethylformamid.
  • Vorzugsweise verwendet man als Lösungsmittel n-Propanol und iso-Propanol. Die Lösungsmittel, können bis zu 30 Gewichtsprozent Wasser enthalten.
  • Als nichtionische ethylenisch ungesättigte'Monomere der Gruppe (a) kommen beispielsweise Alkene mit 2 bis 10 Kohlenstoffatomen, vorzugsweise solche mit endständiger Doppelbindung, wie Äthylen oder Diolefine, insbesondere Butadien und Isopren sowie vinylaromatische Monomere, z.B. Styrol und substituierte Styrole, z.B. α-Methylstyrol und Äthylstyrol in Betracht. Geeignete Monomere dieser Gruppe sind außerdem Carbonsäureester aus ethylenisch ungesättigten C3- bis C6-Mono- und Dicarbonsäuren und einwertigen Alkoholen mit 1 bis 18, vorzugsweise 4 bis 12 Kohlenstoffatomen, die Nitrile der genannten Carbonsäuren, sowie Vinylester von 1 bis 12 Kohlenstoffatome enthaltenden aliphatischen Carbonsäuren. Vorzugsweise verwendet man aus dieser Monomerengruppe Styrol, n-Butylacrylat, Isobutylacrylat, Ethylhexylacrylat, Laurylacrylat, Acrylnitril, Methylacrylnitril, Vinylacetat und Vinylpropionat.
  • Es ist selbstverständlich möglich, auch Mischungen der genannten Monomeren zu verwenden, z.B. Mischungen aus Styrol und Ethylhexylacrylat, Styrol und Butylacrylat, Styrol, Isobutylacrylat und Acrylnitril oder Vinylisobutylether. Diese Gruppe von Monomeren bildet, wenn sie für allein polymerisiert wird, hydrophobe Polymerisate, d.h. Polymerisate, die in Wasser nicht löslich sind. In untergeordnetem Maße, d.h. bis zu 5 Gewichtsprozent, bezogen auf die Mischung der Monomeren a) und b), können die Lösungspolymerisate wasserlösliche nichtionische Monomere enthalten, z.B. Amide oder substituierte Amide von α,β-ethylenisch ungesättigten Mono- oder Dicarbonsäuren, z.B. Acrylamid, Methacrylamid, N-Methylolacrylamid, N-Methylolmethacrylamid, Diethylaminomethylacrylat, Diethylaminoethylacrylat, Dimethylaminopropylacrylat, Dimethylaminomethylmethacrylat, Dimethylaminoethylmethacrylat und Diethylaminoethylmethacrylat.
  • Die Monomeren der Gruppe b) sind ethylenisch ungesättigte Sulfonsäuregruppen enthaltende Verbindungen. Es handelt sich hierbei in erster Linie um Sulfonsäuregruppen enthaltende Derivate von Acrylamiden, Methacrylamiden, Acrylsäureestern und Methacrylsäureestern. Diese Verbindungen können z.B. mit Hilfe der allgemeinen Formel I charakterisiert werden:
    Figure imgb0001
    in der
    • R = H, CH3
    • X = -NH-, -0- und
    • A = C1- bis C$-Alkylen

    bedeuten.
  • Vorzugsweise verwendet man als Monomere der Gruppe b) die Verbindung der Formel II
    Figure imgb0002

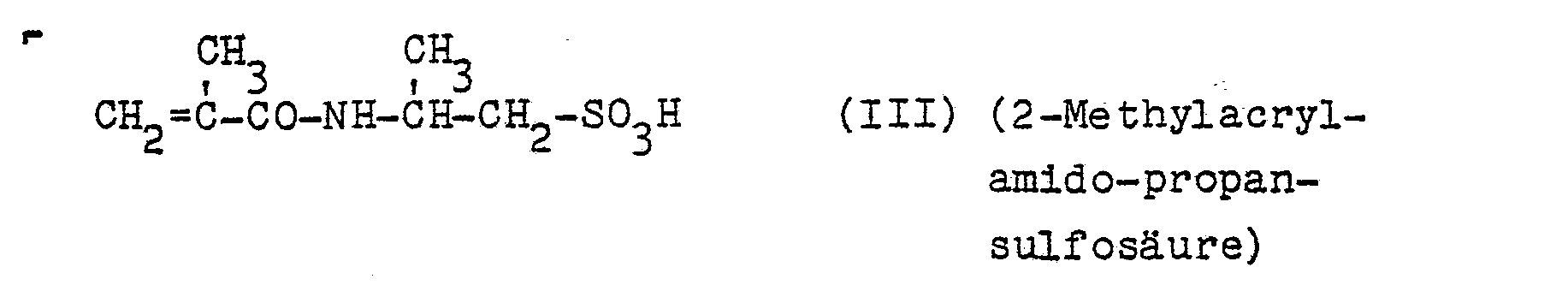

    Figure imgb0003
    oder
    Figure imgb0004
  • Ein Teil der Sulfonsäuregruppen enthaltenden Monomeren kann durch ethylenisch ungesättigte Mono- und/oder Dicarbonsäuren bzw. Halbester von Dicarbonsäuren ersetzt werden. Falls Carbonsäuren bei der Polymerisation mitverwendet werden, sind sie nur in untergeordneter Menge anwesend, die Monomerenmischung aus den Komponenten a) und b) enthält in diesen Fall bis zu 4 Gewichtsprozent an copolymerisierbaren ethylenisch ungesättigten Carbonsäuren..
  • Die Lösungspolymerisation der Monomeren a) und b) erfolgt bei Temperaturen von 20 bis 160, vorzugsweise 60 bis 140°C. Das bei der Lösungspolymerisation eingesetzte mit Wasser mischbare Lösungsmittel kann bis zu 30 Gewichtsprozent Wasser enthalten. Im allgemeinen liegt der Gehalt von Wasser in Lösungsmittel zwischen 6 und 15 Gewichtsprozent. Eine Begrenzung für den Wassergehalt des mit Wasser mischbaren Lösungsmittels ergibt sich aufgrund der Monomerenzusammensetzung und daraus, daß in der ersten Polymerisationsstufe eine homogene Lösung eines Copolymerisates hergestellt wird. Die Konzentration des Polymerisates in dieser homogenen Lösung kann in einem weiten Bereich schwanken, z.B. zwischen 70 und 20 Gewichtsprozent.
  • "Die homogene Polymerlösung wird im Anschluß an die Polymerisation im Gewichtsverhältnis 1:3 bis 1:50 mit Wasser verdünnt. Aufgrund des Gehaltes an Sulfonsäuregruppen im Polymerisat ist es in der Mischung aus dem mit Wasser mischbaren Lösungsmittel, in dem die Polymerisation erfolgte, und dem zugesetzten Wasser klar löslich. Die Konzentration des Lösungspolymerisates in der mit Wasser verdünnten Lösung liegt in dem Bereich von 2 bis 25 Gewichtsprozent. Die wäßrige Polymerlösung, aus der das mit Wasser mischbare organische Lösungsmittel gegebenenfalls abdestilliert werden kann, dient als Vorlage für die zweite Polymerisationsstufe, in der nichtionische ethylenisch ungesättigte Monomere nach Art einer Emulsionspolymerisation polymerisiert werden. Bezogen auf 1 Gewichtsteil des Lösungspolymerisats verwendet man 1 bis 4 Gewichtsteile eines nichtionischen ethylenisch ungesättigten Monomeren oder eines Gemisches der Monomeren.
  • Geeignete nichtionische ethylenisch ungesättigte Monomere sind alle diejenigen Monomeren, die als Monomere der Gruppe a) für die Herstellung des Lösungscopolymerisates verwendet werden. Vorzugsweise verwendet man Styrol, C4- bis C8-Alkylacrylate und -methacrylate, wie Butylester der Acrylsäure und Methacrylsäure, Hexylacrylat und 2-Ethylhexylacrylat, Acrylnitril oder Vinylacetat.
  • Die Emulsionspolymerisation erfolgt in dem Temperaturbereich von 40 bis 150°C, vorzugsweise 60 bis 100°C unter Verwendung üblicher Mengen an wasserlöslichen Polymerisationsinitiatoren. Die obere Grenze für die Polymerisationsinitiatoren beträgt 4 Gewichtsprozent, bezogen auf die zu polymerisierenden Monomeren. Geeignete Polymerisationsinitiatoren für die Emulsionspolymerisation sind beispielsweise Peroxide, Hydroperoxide, Wasserstoffperoxid und anorganische Peroxide, z.B. Wasserstoffperoxid, Kalium- peroxodisulfat aber auch Redoxsysteme, wie z.B. Kaliumperoxodisulfat/Additionsprodukte von Bisulfiten an Aldehyde sowie tert.-Butylhydroperoxid/Ascorbinsäure..
  • Die Emulsionspolymerisation wird vorzugsweise in Abwesenheit von Emulgatoren durchgeführt, jedoch können zusätzlich Emulgatoren in einer Menge bis zu 3 Gewichtsprozent, bezogen auf das Polymerisat, mitverwendet werden. Geeignete Emulgatoren sind beispielsweise nichtionische Emulgatoren, die durch Ethoxylierung von Phenol oder Phenolderivaten, z.B. Octylphenol oder Nonylphenol erhalten werden. Solche Emulgatoren enthalten 4 bis 30 Mol Ethylenoxid pro Mol Phenol. Außerdem eignen sich anionische Emulgatoren, beispielsweise Alkylsulfonate, wie Natriumdodecylsulfonat, Natriumlaurylsulfonat, Alkylsulfate, Alkylbenzolsulfonsäuren oder ihre Salze oder Alkylarylsulfonate.
  • Es ist selbstverständlich auch möglich, die Mischungen aus nichtionischen und anionischen Emulgatoren bei der Emulsionspolymerisation zu verwenden. Die Emulgatoren können jedoch auch nach der Herstellung des Emulsionspolymerisates zur Dispersion zugegeben werden. Bezogen auf das dispergierte Polymere verwendet man 0,05 bis 3 Gewichtsprozent eines Emulgators oder Emulgatorengemisches. Man erhält stabile anionische Dispersionen, die für die Oberflächenleimung von Papier eingesetzt werden.
  • Bei der Oberflächenleimung wird das erfindungsgemäße Leimungsmittel mit Wasser auf die Konzentration eingestellt, die für die Papierleimung gerade erforderlich ist, beispielsweise auf einen Polymerisatgehalt von 0,05 bis 1,0 Gewichtsprozent, bezogen auf die Präparationslösung. Die Menge an Copolymerisat, die auf das Papier zur Leimung aufgetragen wird, liegt in der Regel zwischen 0,02 und 3, vorzugsweise zwischen 0,3 und 0,8 Gewichtsprozent, bezogen auf trockenen Papierstoff. Zur Herstellung der Präpara- ., tionslösungen werden die anionischen Dispersionen, deren Feststoffgehalt bis zu 50 Gewichtsprozent betragen kann, mit Wasser verdünnt. Die Präparationslösungen können außerdem weitere Hilfsstoffe enthalten, z.B. Stärke, Farbstoffe, Wachsemulsionen und Harzleim. Die erfindungsgemäßen anionischen Dispersionen sind im gesamten pH-Bereich als Leimungsmittel wirksam und brauchen nicht auf einen bestimmten pH-Wert eingestellt zu werden. Es ist jedoch möglich, die Dispersionen mit Natronlauge, Kalilauge oder Ammoniak bzw. Aminen teilweise oder vollständig zu neutralisieren und in dieser Form als Leimungsmittel einzusetzen. Die Anwendung der erfindungsgemäßen Dispersionen als Oberflächenleimungsmittel erfolgt in der üblichen Weise, d.h. meist in Kombination mit Stärke oder synthetischen Trockenverfestigungsmitteln, wobei die Präparationslösung in der Regel mit Hilfe einer Leimpresse auf das Papier aufgebracht wird. Es ist selbstverständlich auch möglich, die Präparationslösung durch Sprühen oder Tauchen oder z.B. mit Hilfe des Wasserschabers auf die Papierbahnen aufzubringen. Das mit der Präparationslösung behandelte Papier wird anschließend getrocknet. Die Lei- . mung ist nach dem Trocknen bereits voll ausgebildet.
  • Die Erfindung wird mit Hilfe der folgenden Beispiele näher erläutert. Die in den Beispielen angegebenen Teile sind Gewichtsteile. Der Leimungsgrad der Papiere..wird mit Hilfe des Cobb-Wertes nach DIN 53 132 und der Tintenschwimmzeit bis zum 50%igen Durchschlag mit einer Normtinte nach DIN 53 126 charakterisiert.
    • "Beispiele l bis 7 Herstellung der Dispersion 1
  • In einem Polymerisationskessel, der mit Rührer, Rückflußkühler und Destillationseinrichtung ausgestattet ist, werden 60 Teile Styrol, 30 Teile 2-Acrylamido-2-methyl- propan-sulfosäure, 75 Teile Isopropanol, 17 Teile Wasser und 7,5 Teile Azobisisobuttersäurenitril bei einer Temperatur von 80°C vermischt und unter Rühren und Rückflußsieden 2 Stunden bei dieser Temperatur polymerisiert. Danach fügt man 508 Teile Wasser zu. Man hält die Temperatur in dem Bereich von 80 bis etwa 85°C und wartet so lange, bis sich das in der ersten Polymerisationsstufe hergestellte Lösungspolymerisat aufgelöst hat.
  • In der zweiten Polymerisationsstufe fügt man zu der wäßrigen Lösung des Lösungspolymerisates zunächst 20 % einer Lösung von 2,9 Teilen Kaliumperoxodisulfat in 100 Teilen Wasser zu und gab innerhalb von 2 Stunden eine Monomerenmischung aus 125 Teilen Styrol und 75 Teilen Ethylhexyl- acrylat zu. Nach Zugabe der Monomerenmischung wurde die restliche Initiatorlösung innerhalb eines Zeitraumes von 2 1/4 Stunden zum Reaktionsgemisch zugefügt. Man erhielt auf diese Weise eine dünnflüssige anionische Dispersion mit einem Feststoffgehalt von 30 % und einem LD-Wert von 97 (Dispersion 1).
    • Herstellung der Dispersion 2
  • Man verfährt wie im Beispiel 1 beschrieben und stellt zunächst ein Lösungscopolymerisat aus 60 Teilen Styrol und 25 Teilen Teilen 2-Acrylamido-2-methylpropan-sulfosäure her und erhält durch anschließende Emulsionspolymerisation von 25 Teilen Styrol und 110 Teilen Ethylhexylacrylat die anionische Dispersion 2 (LD-Wert 98, Feststoffgehalt 30 %).
    • Herstellung der Dispersion 3
  • In einem Rührkessel mit Rückflußkühler wurden 47 Teile 97 %iger Ethanol mit 4 Teilen Wasser, 32 Teilen Styrol und 16 Teilen 2-Acrylamido-propansulfonsäure gemischt und 2,3 Teile Azobisisobuttersäurenitril zugesetzt. Die Mischung wurde auf 80°C erhitzt und nach 30 Minuten weitere 0,8 Teile des Initiators zugefügt. Nach weiteren 90 Minuten löste man in 183 Teilen Wasser und fügte 20 % einer Lösung von 1,8 Teilen Kaliumpersulfat in 100 Teilen Wasser zu. Der Rest wurde gleichzeitig mit einer Mischung von 99 Teilen Styrol und 55 Teilen Ethylhexyl-acrylat innerhalb von 2 Stunden zugegeben. Es resultierte eine Dispersion mit einem Feststofgehalt von 34 % und einem LD-Wert von 91.
    • Herstellung der Dispersion 4
  • In einem Rührbehälter mit Rückflußkühler wurden 50 Teile Methylglykol, 6,5 Teile Wasser, 32 Teile Styrol und 16 Teile 2-Acrylamino-2-methyl-propansulfosäure mit 3,2 Teilen Azobisisobuttersäurenitril auf 850C erhitzt. Nach 30 Minuten setzte man weitere 0,8 Teile des Initiators zu, rührte weitere 90 Minuten bei 95°C, fügte erst 231 Teile Wasser und dann 20 Teile einer 1,3 %igen Kaliumpersulfatlösung in Wasser zu. Danach wurden innerhalb von zwei Stunden gleichzeitig 80 Teile der 1,3 %igen Kaliumpersulfatlösung und eine Mischung aus 72 Teilen Styrol und 40 Teilen Ethylhexylacrylat zugegeben. Die resultierende anionische Dispersion hatte einen Feststoffgehalt von 32 % und einen LD-Wert von 99.
    • Herstellung der Dispersion 5
  • Die Herstellung erfolgte wie bei der Dispersion 4, nur werden für das Vorpolymerisat 23 Teile Styrol, 8,9 Teile Methacrylamido-propansulfosäure und 2,35 Teile Azoisobuttersäurenitril, gelöst in 33 Teilen Dimethylformamid, auf 85°C erhitzt. Nach 30 Minuten setzte man weitere 0,6 Teile des Initiators hinzu. Nach weiteren 90 Minuten wurde das Vorpolymerisat in 205 Teilen Wasser gelöst und wie im Beispiel 4 die folgende Emulsionspolymerisation ausgeführt. Die anionische Dispersion 5 hatte bei einem Feststoffgehalt von 33,1 % einen LD-Wert von 96.
    • Herstellung der Dispersion 6
  • Das Vorpolymerisat wurde unter den in Beispiel 1 angegebenen Bedingungen aus 40 Teilen Laurylacrylat, 16 Teilen 2-Acrylamido-2-methyl-propansulfosäure, 40 Teilen Isopropanol, 4,8 Teilen Wasser und 4,0 Teilen Azoisobuttersäurenitril hergestellt. Zur nachfolgenden Emulsionspolymerisation wurden - analog Beispiel 1 - 67 Teile Styrol und 37 Teile Ethylhexylacrylat, sowie 1,3 Teile Kaliumpersul-. fat verwendet.
  • Die anionische Dispersion hatte bei einem Feststoffgehalt von 28,7 % einen LD-Wert von 94.
    • Herstellung der Dispersion 7
  • Analog zu Beispiel 1 wurde aus 13 Teilen 2-Acrylamido-2--methyl-propansulfosäure, 25,8 Teilen Styrol, 32,4 Teilen Isopropanol, 3,9 Teilen Wasser und 3,3 Teilen Azoisobuttersäurenitril das Vorpolymerisat hergestellt. Bei der anschließenden Emulsionspolymerisation (Bedingungen wie in Beispiel 1 angegeben) wurden 72 Teile Styrol und 40 Teile iso-Butylacrylat hinzugefügt. Es resultierte eine anioni- sche Dispersion mit einem Feststoffgehalt von 29 % und einem LD-Wert von 98.
    • Vergleichsdispersion 1
  • Gemäß der Lehre der DE-OS 21 63 850 wurde die Vergleichsdispersion 1 hergestellt, indem man 67 Teile Butylacrylat, 30 Teile Acrylnitril, 3 Teile Methacrylsäure und 3 Teile Natriumdodecylsulfonat als Emulgator in Wasser zu einer anionischen Dispersion mit einem Feststoffgehalt von 30 Gewichtsprozent polymerisierte. Der LD-Wert betrug 99.
    • Vergleichsdispersion 2
  • Gemäß der Lehre der DE-OS 21 63 850 wurde eine Dispersion hergestellt, indem man eine Monomerenmischung aus 67 Teilen Butylacrylat, 30 Teilen Acrylnitril, 4,5 Teilen Vinylsulfonsäure und 3 Teilen Natriumdodecylsulfonat als Emulgator polymerisierte. Man erhielt eine anionische Dispersionen mit einem Feststoffgehalt von 40 Gewichtsprozent. Der LD-Wert betrug 92.
    • Vergleichsdispersion 3
  • Gemäß der Lehre der DE-OS 25 48 393 wurde eine Dispersion hergestellt, indem man ein Lösungspolymerisat aus 130 Teilen Styrol, 50 Teilen Acrylsäure. und 20 Teilen Maleinsäureanhydrid bei 85°C herstellte, ammoniakalisch einstellte und dazu ein Gemisch aus 300 Teilen Isobutylacrylat und 300 Teilen Acrylnitril bei 850C polymerisierte.
  • Man erhielt eine anionische Dispersion mit einem Feststoffgehalt von 42 % und einem LD-Wert von 95.
    • Vergleichsdispersion 4
  • Hier wird gezeigt, daß die Anwendung niederer Initiatormengen entgegen der erfindungsgemäßen Arbeitsweise bei der Darstellung des Vorpolymerisates der erfindungsgemäßen Dispersionen die Leimungswirkung der resultierenden Dispersion ungünstig beeinflußt.
  • 5,95 Teile Styrol in 7,5 Teilen Isopropanol und 0,9 Teilen Wasser wurden analog zu den vorgehenden Beispielen mit 3 Teilen 2-Acrylamido-2-methyl-propansulfonsäure vermischt und die Mischung mit 0,27 Teilen Azoisobuttersäurenitril als Initiator 2 Stunden lang bei 75 bis 80°C polymerisiert. Die Emulsionspolymerisation erfolgte in üblicher Weise mit 13,2 Teilen Styrol und 7,4 Teilen Ethylhexyl- acrylat bei 85°C. Bei einem Feststoffgehalt von 29,5 % hatte die resultierende anionische Dispersion einen LD-Wert von 37.
  • Die oben beschriebenen Dispersionen wurden auf ihre Leimungswirkung überprüft. Als Prüfpapier diente ein in der Masse ungeleimtes, holzfreies Offsetpapier, das 14 % Asche und 1 % Alaun enthielt. Das Flächengewicht betrug 70 g/m2, der Mahlgrad 250SR. Die Präparationslösungen enthielten jeweils 6 g/l Polymerisat, bezogen auf den Feststoffgehalt der Dispersionen und 60 g/l einer oxidativ abgebauten Kartoffelstärke. Die Flottenaufnahme betrug in allen Fällen 90 %, bezogen auf trockenes Papier.
  • Die erfindungsgemäßen Dispersionen 1 bis 7 sind in der nachfolgenden Tabelle den Vergleichsdispersionen 1 bis 4 gegenübergestellt. (Dis Dispersion 1 wurde im Beispiel 1, die Dispersion 2 im Beispiel 2 usw. verwendet.)
    Figure imgb0005
  • Die oben beschriebenen Leimungsmittelpräparationen wurden außerdem auf einer Versuchspapiermaschine bezüglich der Stabilität getestet. Im Fall der anionischen Dispersion 1 wurde die Präparationslösung auf eine Temperatur von 60°C erwärmt und zum Leimen von Papier verwendet. Nach einer Laufzeit von 40 Minuten konnte auf den Auftragswalzen der. Leimpresse keinerlei Belagbildung festgestellt werden. Im Fall-der Vergleichsdispersion 1 wurde die Präparationslösung auf eine Temperatur von 300C erwärmt und als Leimungsmittel verwendet. Bereits nach 15 Minuten traten Ablagerungen an der Leimpressenwalze auf. Der Versuch wurde wiederholt, jedoch die Präparationslösung auf einen pH-Wert von 9 eingestellt. Bei einer Temperatur von 30°C konnte diese Präparationslösung ohne Ablagerung an den Walzen auf das Papier aufgetragen werden, jedoch belegten sich bei einer Temperatur von 60°C die Walzen der Leimpresse bereits nach 10 Minuten.
  • Auch die Präparationslösung, die die Vergleichsdispersion 2 als Leimungsmittel enthielt, ergab Ablagerungen auf den Walzen der Leimpresse, sobald die Präparatiohslösung auf eine Temperatur von 60°C erwärmt wurde. Die Präparationslösung, die die Vergleichsdispersion 3 als Leimungsmittel enthielt, erwies sich bei dem Stabilitätstest auch bei 60° bei schwach sauren Papieren als stabil. Wurden jedoch stark saure Papiere imprägniert, bildete sich nach 30 Minuten allmählich ein Leimpressenbelag, da der pH-Wert der Präparationslösung abfiel.
  • Die Vergleichsdispersionen 1-2 gemäß DE-OS 21 63 850 sowie die Vergleichsdispersion 3 gemäß DE-OS 25 48 393 sind demnach der erfindungsgemäßen anionischen Dispersion in Leimungswirkung und/oder Stabilität deutlich unterlegen.
    • Beispiel 8
  • Ein in der Masse ungeleimtes, holzfreies Offsetpapier, das 14 % Asche und l % Alaun enthielt und ein Flächengewicht von 70 g/m2 hatte (Mahlgrad 250SR), wurde mit einer Präparationslösung geleimt, die 4,5 g/l Polymerisat, bezogen auf den Feststoffgehalt der anionischen Dispersion 1 und 60 g/l' einer oxidativ abgebauten Kartoffelstärke enthielt. Zur Prüfung der Alkalifestigkeit der Leimung wurden die Cobb-Werte mit Wasser und mit Natronlauge verschiedener Konzentrationen geprüft. Dabei wurden folgende Ergebnisse erhalten:
    Figure imgb0006
    Die Leimung der erfindungsgemäßen Dispersion ist demnach beständig gegen Alkalien.
    • Beispiel 9
  • In diesem Beispiel wird demonstriert, daß das anionische Leimungsmittel 1 mit einem Melamin-Formaldehyd-Harz in der Weise kombiniert werden kann, ohne daß weder die Leimung noch die Naßverfestigkeitswirkung des Melamin-Formaldehyd--Harzes beeinträchtigt werden. Es wurden Proben des im Beispiel 8. angegebenen Papiers mit den Präparationslösungen a) und b) in der Oberfläche geleimt. Die dabei gefundenen Ergebnisse sind in der Tabelle zusammengestellt.
    Figure imgb0007

Claims (4)

1. Anionische Dispersionen, dadurch gekennzeichnet, daß sie durch eine zweistufige Polymerisation hergestellt sind, wobei man in der ersten Polymerisationsstufe eine Monomerenmischung aus
a) 85 bis 55 Gewichtsprozent nichtionischen ethylenisch ungesättigten Monomeren und
b) 15 bis 45 Gewichtsprozent ethylenisch ungesättigten Sulfonsäuregruppen enthaltenden Monomeren

in einem mit Wasser mischbaren Lösungsmittel, das bis zu 30 Gewichtsprozent Wasser enthalten kann, nach Art einer Lösungscopolymerisation in Gegenwart von 0,015 bis 0,15 Mol pro Mol der Monomerenmischung eines in dem Monomerengemisch löslichen Polymerisationsinitiators zu einer homogenen Lösung copolymerisiert, die homogene Polymerlösung mit Wasser im Gewichtsverhältnis 1:3 bis 1:50 verdünnt und in dieser Polymerlösung, bezogen auf 1 Gewichtsteil des Lösungspolymerisats, 1 bis 4 Gewichtsteile mindestens eines nichtionischen ethylenisch ungesättigten Monomeren in der zweiten Polymerisationsstufe nach Art einer Emulsionspolymerisation in Gegenwart von üblichen Mengen wasserlöslicher Polymerisationsinitiatoren polymerisiert.
2. Anionische Dispersion gemäß Anspruch 1, dadurch gekennzeichnet, daß in der ersten Polymerisationsstufe eine Monomerenmischung aus
a) Styrol, Methylmethacrylat, Ethylhexylacrylat und/ oder Laurylacrylat und
b) 2-Acrylamino-2-methylpropansulfonsäure

polymerisiert.
1 3. Verfahren zur Herstellung der anionischen Dispersionen gemäß den Ansprüchen 1 und 2, dadurch gekennzeichnet, daß man die Polymerisation in zwei Stufen durchführt, wobei man in der ersten Polymerisationsstufe eine Monomerenmischung aus
a) 85 bis 55 Gewichtsprozent nichtionischen ethylenisch ungesättigten Monomeren und
b) 15 bis 45 Gewichtsprozent ethylenisch ungesättigten Sulfonsäuregruppen enthaltenden Monomeren

in einem mit Wasser mischbaren Lösungsmittel, das bis zu 30 Gewichtsprozent Wasser enthalten kann, nach Art einer Lösungscopolymerisation in Gegenwart von 0,015 bis 0,15 Mol pro Mol der Monomerenmischung eines in dem Monomerengemisch löslichen Polymerisationsinitiators zu einer homogenen Lösung copolymerisiert, die homogene Polymerlösung mit Wasser im Gewichtsverhältnis 1:3 bis 1:50 verdünnt und in dieser Polymerlösung, bezogen auf 1 Gewichtsteil des Lösungspolymerisats, 1 bis 4 Gewichtsteile mindestens eines nichtionischen ethylenisch ungesättigten Monomeren in der zweiten Polymerisationsstufe nach Art einer Emulsionspolymerisation in Gegenwart von üblichen Mengen wasserlöslicher Polymerisationsinitiatoren polymerisiert.
4. Verwendung der anionischen Dispersionen gemäß den Ansprüchen 1 bis 3 als Oberflächenleimungsmittel für Papier.
EP81102874A 1980-05-12 1981-04-15 Anionische Dispersionen, Verfahren zu deren Herstellung und deren Verwendung als Oberflächenleimungsmittel für Papier Expired EP0039794B1 (de)

Priority Applications (1)

Application Number Priority Date Filing Date Title
AT81102874T ATE4513T1 (de) 1980-05-12 1981-04-15 Anionische dispersionen, verfahren zu deren herstellung und deren verwendung als oberflaechenleimungsmittel fuer papier.

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
DE3018081 1980-05-12
DE19803018081 DE3018081A1 (de) 1980-05-12 1980-05-12 Anionische dispersionen fuer die oberflaechenleimung von papier

Publications (2)

Publication Number Publication Date
EP0039794A1 true EP0039794A1 (de) 1981-11-18
EP0039794B1 EP0039794B1 (de) 1983-08-24

Family

ID=6102167

Family Applications (1)

Application Number Title Priority Date Filing Date
EP81102874A Expired EP0039794B1 (de) 1980-05-12 1981-04-15 Anionische Dispersionen, Verfahren zu deren Herstellung und deren Verwendung als Oberflächenleimungsmittel für Papier

Country Status (3)

Country Link
EP (1) EP0039794B1 (de)
AT (1) ATE4513T1 (de)
DE (2) DE3018081A1 (de)

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE1213613B (de) * 1958-12-27 1966-03-31 Bayer Ag Verfahren zur Herstellung von Acrylnitrilpfropfpolymerisaten
DE2248752A1 (de) * 1971-10-06 1973-04-12 Calgon Corp Polymerisate aus 2-acrylamido-2-methylpropansulfonsaeure als retentionshilfsmittel und entwaesserungshilfsmittel bei der papierherstellung
DE2548393A1 (de) * 1975-10-29 1977-05-12 Basf Ag Leimungsmittel fuer papier
US4065523A (en) * 1975-11-24 1977-12-27 Rohm And Haas Company Process for increasing molecular weight of a polymer

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE1213613B (de) * 1958-12-27 1966-03-31 Bayer Ag Verfahren zur Herstellung von Acrylnitrilpfropfpolymerisaten
DE2248752A1 (de) * 1971-10-06 1973-04-12 Calgon Corp Polymerisate aus 2-acrylamido-2-methylpropansulfonsaeure als retentionshilfsmittel und entwaesserungshilfsmittel bei der papierherstellung
DE2548393A1 (de) * 1975-10-29 1977-05-12 Basf Ag Leimungsmittel fuer papier
US4065523A (en) * 1975-11-24 1977-12-27 Rohm And Haas Company Process for increasing molecular weight of a polymer

Also Published As

Publication number Publication date
DE3160784D1 (en) 1983-09-29
DE3018081A1 (de) 1981-11-19
ATE4513T1 (de) 1983-09-15
EP0039794B1 (de) 1983-08-24

Similar Documents

Publication Publication Date Title
EP1056783B1 (de) Feinteilige polymerdispersionen zur papierleimung
EP0735065B1 (de) Amphotere Polymerisatdispersion, Verfahren zur Herstellung und deren Verwendung
EP0257412B1 (de) Leimungsmittel für Papier auf Basis feinteiliger wässriger Dispersionen
EP1180527B1 (de) Kationische Polymerdispersionen zur Papierleimung
EP2443284B2 (de) Verfahren zur erhöhung der trockenfestigkeit von papier, pappe und karton
EP1501880B1 (de) Wässrige polymerdispersionen auf basis von copolymerisaten aus vinylaromaten und butadien, verfahren zu ihrer herstellung und ihre verwendung als leimungsmittel für papier
EP0276770A2 (de) Leimungsmittel für Papier auf Basis feinteiliger wässriger Dispersionen
DE3730887A1 (de) Verfahren zur verbesserung der bedruckbarkeit von papier
EP0331066B1 (de) Polymerisate
WO1996006119A1 (de) Wässrige, lösungsmittelfreie dispersionen von kationischen polymerisaten enthaltende papierleimungsmittel und verfahren zur herstellung von geleimtem papier unter verwendung dieser mittel
DE2519581C2 (de) Papierleimungsmittel
EP0054231B1 (de) Leimungsmittel für Papier und Verfahren zu ihrer Herstellung
DE3047688A1 (de) Verfahren zur herstellung amphoterer copolymerisate und deren verwendung als emulsator
DE2801099A1 (de) Waessrige dispersionen loeslichbarer copolymerisate fuer druck- und beschichtungszwecke
EP0051144B1 (de) Feinteilige, stickstoffhaltige Monomere einpolymerisiert enthaltende Polymerdispersion
EP0462469A1 (de) Leimungsmittel für Papier
DE2502172C3 (de) Anionische Papierleimungsmittel
EP0039794B1 (de) Anionische Dispersionen, Verfahren zu deren Herstellung und deren Verwendung als Oberflächenleimungsmittel für Papier
DE2339990C2 (de) Beschichtungsmassen für Papier und ihre Verwendung
DE3826825C2 (de)
EP0357866B1 (de) Kationische Leimungsmittel für Papier
DE1696167A1 (de) Papierstreichmassen
DE3235529A1 (de) Leimungsmittel fuer papier
DE2034263C3 (de) Modifizierte, anionische Papierleimungsmittel
DE2548393A1 (de) Leimungsmittel fuer papier

Legal Events

Date Code Title Description
PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

Free format text: ORIGINAL CODE: 0009012

AK Designated contracting states

Designated state(s): AT BE CH DE FR GB IT NL SE

17P Request for examination filed

Effective date: 19811022

ITF It: translation for a ep patent filed
GRAA (expected) grant

Free format text: ORIGINAL CODE: 0009210

AK Designated contracting states

Designated state(s): AT BE CH DE FR GB IT LI NL SE

REF Corresponds to:

Ref document number: 4513

Country of ref document: AT

Date of ref document: 19830915

Kind code of ref document: T

REF Corresponds to:

Ref document number: 3160784

Country of ref document: DE

Date of ref document: 19830929

ET Fr: translation filed
PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: FR

Payment date: 19840322

Year of fee payment: 4

Ref country code: DE

Payment date: 19840322

Year of fee payment: 4

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: CH

Payment date: 19840326

Year of fee payment: 4

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: SE

Payment date: 19840331

Year of fee payment: 4

Ref country code: BE

Payment date: 19840331

Year of fee payment: 4

PLBE No opposition filed within time limit

Free format text: ORIGINAL CODE: 0009261

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT

26N No opposition filed
PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: AT

Payment date: 19860326

Year of fee payment: 6

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: NL

Payment date: 19870430

Year of fee payment: 7

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: GB

Effective date: 19880415

Ref country code: AT

Effective date: 19880415

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: SE

Effective date: 19880416

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: DE

Effective date: 19880429

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: LI

Effective date: 19880430

Ref country code: CH

Effective date: 19880430

BERE Be: lapsed

Owner name: BASF A.G.

Effective date: 19880430

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: NL

Effective date: 19881101

NLV4 Nl: lapsed or anulled due to non-payment of the annual fee
GBPC Gb: european patent ceased through non-payment of renewal fee
PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: FR

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 19881229

REG Reference to a national code

Ref country code: CH

Ref legal event code: PL

REG Reference to a national code

Ref country code: FR

Ref legal event code: ST

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: BE

Effective date: 19890430

EUG Se: european patent has lapsed

Ref document number: 81102874.5

Effective date: 19890726
