Definitions

  • the invention relates to a cushion body, in particular a seat cushion for a motor vehicle. Consists of a spring body deformed in the loaded state and thereby permeable to air and moisture as well as an air-permeable cover fabric stretched thereon, which is deposited with a buffer layer having a substantial content of cellulosic fibers.
  • DE-U-75 03 063 refers to an upholstered body of the type specified above.
  • the spring body consists of a foam block that has through openings and is encased in a multi-layer coating.
  • the openings serve to improve the air circulation in the foam block and thus to dissipate moisture.
  • This effect is supported by the cover fabric, which has a layer of cellulose fibers and is able to absorb the moisture without saturation. If there is a large amount of moisture, however, this requires a considerable layer thickness and a long drying time between the periods of individual use, because the relative size of the exchange surfaces touching the openings is too small, based on the surface of the cover material, and because the openings contained in the openings are renewed Air volume is too slow.
  • Upholstered bodies of this type are therefore only conditionally suitable for long-term use.
  • the invention has for its object to show a cushion body which no longer has such disadvantages and which can be used intermittently without the risk of the appearance of wet areas.
  • the spring body is formed from a foam body and a fiber layer attached to its top, which consists of fibers with hydrophilic properties and a titer of 3 to 50 dtex, which combines into a spatially oriented network and at the crossing points are glued, which when using natural and / or synthetic fibers with a thickness of 5 to 20 mm has a density of 10 to 100 kg / m 3 and the basis weight of the buffer layer is 150 to 350 g / m 2 .
  • the fiber layer of the proposed cushion body has only a very small thickness of approximately 8 to 15 mm.
  • the preferred density is 50 kg / m 3 .
  • the spring body consists of relatively coarse fibers with hydrophilic properties, which are combined to form a spatially oriented network and are glued at the crossing points.
  • the network consists of fibers with hydrophilic properties, which lie against a buffer layer made of cellulose fibers and which, together with this, form a closed unit with regard to the absorption and desorption behavior.
  • the moisture absorbed in a partial area by the buffer layer is thereby diverted into the fibers of the network before the state of saturation occurs and is thereby distributed over an exchange surface that is several times larger than the actually loaded surface.
  • the moisture can thus be more easily absorbed by the air flowing through the network and transported to other areas that are less heavily loaded.
  • Moisture is deposited here, preferably in turn in the fibers of the network, discharged into the buffer layer and evaporating over the surface during use. Moisture is no longer to be feared, even with long-term stress in an unchanged sitting position.
  • the basis weight of the buffer layer should be 150 to 350 g / m 2 . If the basis weight is lower; then an inadequate distribution of the moisture absorbed in a sub-area to as many fibers of the network as the result may be the result, however, the basis weight is higher, then an unsatisfactory desorption behavior when loaded by an average heavy, seated person in the unloaded areas is the result, and Under extreme conditions, for example when driving for a long time in summer, moisture can build up in the area of the contaminated zone.
  • the dry feel of the surface can be promoted by applying a layer of hydrophobic fibers to the surface of the buffer layer.
  • This layer must be sufficiently permeable and must not significantly impair the absorption and desorption behavior of the buffer layer.
  • Woven and knitted fabrics, but also velor and terry fabrics with a basis weight of 100 to 500 g / m 2 made of polypropylene and / or polyester fibers have proven their worth. Any common upholstery fabric can be used if the above requirements are met.
  • the performance characteristics of the proposed upholstered body are significant from one constant elasticity of the network.
  • the use of synthetically produced fibers made of hydrophobic materials is preferred, which have a surface coating made of a hydrophilic material for the transport of moisture, or in this case only the cross-section is in the buffer layer the coating made of a hydrophilic material.
  • this cross-section is quite sufficient in view of the large number of fibers combined in the network and in view of the fact that the possibility of moisture exchange is limited to the surface of the fibers both with regard to the buffer layer and with regard to the air flowing past .
  • practically the entire underside of the buffer layer is available for the moisture exchange between the flowing air and the buffer layer, and in addition the entire surface of each individual fiber of the fiber layer.
  • the fibers can consist of metal and / or plastic. Corrosion-resistant materials are preferred for metals, in particular brass and corresponding steel grades. Of the plastics, those with low water absorption capacity are preferred, in particular polypropylene and polyester.
  • crimped fibers are preferably used.
  • the number of crimps per centimeter is 5 to 40.
  • the fibers are permanently glued to one another, so that there is no fear of the binding sites breaking up during use.
  • Chemically crosslinked binders are preferably used, for example based on rubber or synthetic resin.
  • the network within which the fibers are glued to one another can be a knitted fabric made of at least one endless thread.
  • the network consists of fibers combined according to a nonwoven technology, on the other hand, have the advantage of better fiber separation and, accordingly, a frequently improved moisture exchange.
  • the fiber layer 1 is connected to the top of the foam body 4. This consists of a mixture of the fibers defined below:
  • the binder deposited as a continuous layer on the surface of the fibers of the nonwoven and, after drying and subsequent crosslinking, caused them to bond to one another at the crossing points.
  • the proportion by weight of binder is 70%.
  • the fiber mixture consists of a mixture of the following fibers:
  • this binder After drying and subsequent crosslinking, this binder causes the fibers to bond to one another.
  • the proportion by weight of the binder in the buffer layer is 20%. With a weight per unit area of 250 g / m 2, it has a thickness of 1.5 mm.
  • the cover fabric 2 consists of a highly air-permeable knitted fabric made of polyamide fibers. This has a weight per unit area of 400 g / m 2 . It is cut and sewn in such a way that the unit consisting of foam body, fiber layer and buffer layer is enclosed on all sides.

Landscapes

  • Nonwoven Fabrics (AREA)
  • Mattresses And Other Support Structures For Chairs And Beds (AREA)
  • Laminated Bodies (AREA)
  • Knitting Of Fabric (AREA)

Description

  • Die Erfindung betrifft einen Polsterkörper, insbesondere ein Sitzpolster für ein Kraftfahrzeug. bestehend aus einem im belasteten Zustand deformierten und dabei luft- und feuchtigkeitsdurchlässigen Federkörper sowie einem darauf aufgespannten, luftdurchlässigen Bezugsstoff, der mit einer einen wesentlichen Gehalt cellulosischer Fasern aufweisenden Pufferschicht hinterlegt ist.
  • Auf einen Polsterkörper der vorstehend angegebenen Art nimmt DE-U-75 03 063 Bezug. Der Federkörper besteht dabei aus einem Schaumstoffblock, der durchgehende Öffnungen aufweist und in einen mehrlagigen Überzug eingehüllt ist. Die Öffnungen dienen der Verbesserung der Luftzirkulation in dem Schaumstoffblock und damit der Ableitung von Feuchtigkeit. Sie werden in dieser Wirkung unterstützt durch den eine Schicht aus Cellulosefasern aufweisenden Bezugsstoff, der die anfallende Feuchtigkeit ohne Sättigung aufzunehmen vermag. Bei großem Feuchtigkeitsanfall ist hierfür allerdings eine erhebliche Schichtdicke erforderlich und eine lange Trocknungszeit zwischen den Zeiträumen der einzelnen Benutzungen, weil die relative Größe der die Öffnungen berührenden Austauschflächen zu gering ist, bezogen auf die Fläche des Bezugsstoffes, und weil die Erneuerung des in den Öffnungen enthaltenen Luftvolumens zu langsam erfolgt. Polsterkörper dieser Art sind deshalb nur bedingt für eine länger andauernde Benutzung geeignet.
  • Der Erfindung liegt die Aufgabe zugrunde, einen Polsterkörper zu zeigen, der derartige Nachteile nicht mehr aufweist und der ohne die Gefahr des Auftretens sich naß anfühlender Teilbereiche unterbrochen benutzt werden kann.
  • Diese Aufgabe wird erfindungsgemäß dadurch gelöst, daß der Federkörper aus einem Schaumstoffkörper und einer an dessen Oberseite angebrachten Faserschicht gebildet ist, die aus Fasern mit hydrophilen Eigenschaften und einem Titer von 3 bis 50 dtex besteht, die zu einem räumlich orientierten Netzwerk vereint und an den Kreuzungspunkten verklebt sind, welches bei Verwendung von natürlichen und/oder synthetischen Fasern bei einer Dicke von 5 bis 20 mm ein Raumgewicht von 10 bis 100 kg/m3 aufweist und wobei das Flächengewicht der Pufferschicht 150 bis 350 g/m2 beträgt.
  • Die Faserschicht des vorgeschlagenen Polsterkörpers hat nur eine sehr geringe Dicke von etwa 8 bis 15 mm. Bei Verwendung natürlicher und/oder synthetischer Fäden zu seiner Herstellung, beträgt das bevorzugte Raumgewicht 50 kg/m3. Der Federkörper besteht aus relativ groben Fasern mit hydrophilen Eigenschaften, die zu einem räumlich orientierten Netzwerk vereint und an den Kreuzungspunkten verklebt sind. Im benutzten Zustand ergibt sich vorzugsweise im Bereich der größten Belastung eine örtliche Zusammenpressung um 20 bis 60 % und eine dementsprechende Verminderung des von dem Netzwerk umschlossenen Hohlraumvolumens. Diese Volumenverminderung ist bei normaler Benutzung nicht konstant, sondern wechselt in Abhängigkeit von jeder Veränderung der Sitzposition bzw. bei Verwendung des Polsterkörpers als Sitzpolster in einem Kraftfahrzeug in Abhängigkeit von jeder eingeleiteten Fahrzeugschwingung. In dem Netzwerk bildet sich deshalb zwischen den Zonen unterschiedlicher Belastung und parallel zur Oberfläche eine die Richtung ständig umkehrende Luftströmung aus, die unterschiedlich stark mit Feuchtigkeit beaufschlagte Bereiche berührt.
  • Das Netzwerk besteht aus Fasern mit hydrophilen Eigenschaften, die an einer Pufferschicht aus Cellulosefasern anliegen und die mit dieser zusammen hinsichtlich des Absorptions- und Desorptionsverhaltens eine geschlossene Einheit bilden. Die von der Pufferschicht in einem Teilbereich aufgenommene Feuchtigkeit wird dadurch vor Eintreten des Sättigungszustandes in die Fasern des Netzwerkes abgeleitet und dabei auf eine Austauschfläche verteilt, die um ein mehrfaches größer ist als die eigentlich belastete Fläche. Die Feuchtigkeit kann dadurch leichter von der das Netzwerk durchströmenden Luft aufgenommen und in andere Bereiche transportiert werden, die weniger stark belastet sind. Hier kommt es zum Niederschlag der Feuchtigkeit, bevorzugt wiederum in den Fasern des Netzwerkes, zur Ableitung in die Pufferschicht und zur Verdunstung über die Oberfläche schon während der Benutzung. Ein Feuchtigkeitsstau ist, auch bei einer langanhaltenden Belastung in unveränderter Sitzhaltung, nicht mehr zu befürchten.
  • Das Flächengewicht der Pufferschicht soll 150 bis 350 g/m2 betragen. Liegt das Flächengewicht niedriger; dann kann eine unzureichende Verteilung der in einem Teilbereich aufgenommenen Feuchtigkeit auf möglichst viele Fasern des Netzwerkes die Folge sein, liegt das Flächengewicht hingegen höher, dann ist ein unbefriedigendes Desorptionsverhalten bei Belastung durch eine durchschnittlich schwere, sitzende Person in den nicht belasteten Bereichen die Folge, und es kann bei extremen Bedingungen, beispielsweise bei längerer Autofahrt im Sommer, zu einem Feuchtigkeitsstau im Bereich der belasteten Zone kommen.
  • Der trockene Griff der Oberfläche läßt sich begünstigen durch Aufbringung einer Schicht aus hydrophoben Fasern auf die Oberfläche der Pufferschicht. Diese Schicht muß ausreichend durchlässig sein und darf das Absorptions- und das Desorptionsverhalten der Pufferschicht in einem nennenswerten Maße nicht beeinträchtigen. Gewebe und Gewirke, jedoch auch Velour- und Frotteestoffe mit einem Flächengewicht von 100 bis 500 g/m2 aus Polypropylen und/oder Polyesterfasern haben sich bewährt. wobei jeder übliche Polsterstoff verwandt werden kann, falls die vorgenannten Anforderungen erfüllt werden.
  • Die Gebrauchseigenschaften des vorgeschlagenen Polsterkörpers sind maßgeblich von einer gleichbleibenden Elastizität des Netzwerkes abhängig. Neben grobtitrigen Naturfasern, die ohne weiteres verwendet werden können, wird deshalb die Verwendung von synthetisch hergestellten Fasern aus hydrophoben Werkstoffen bevorzugt, die eine Oberflächenbeschichtung aus einem hydrophilen Werkstoff aufweisen für den Transport der Feuchtigkeit aus bzw. in die Pufferschicht steht in diesem Falle nur der Querschnitt der Beschichtung aus einem hydrophilen Werkstoff zur Verfügung. Dieser Querschnitt ist jedoch durchaus ausreichend im Hinblick auf die Vielzahl der in dem Netzwerk vereinten Fasern sowie im Hinblick auf die Tatsache, daß die Möglichkeit eines Feuchtigkeitsaustauschs sowohl im Hinblick auf die Pufferschicht als auch im Hinblick auf die vorbeiströmende Luft auf die Oberfläche der Fasern beschränkt ist. Für den Feuchtigkeitsaustausch zwischen der strömenden Luft und der Pufferschicht steht somit im Gegensatz zu einer Ausführung der eingangs genannten Art praktisch die gesamte Unterseite der Pufferschicht zur Verfügung und zusätzlich die gesamte Oberfläche jeder einzelnen Faser der Faserschicht.
  • Die Fasern können aus Metall und/oder aus Kunststoff bestehen. Bei den Metallen werden korrisionsfeste Werkstoffe bevorzugt, insbesondere Messing und entsprechende Stahlqualitäten. Von den Kunststoffen werden solche mit geringer Wasseraufnahmefähigkeit bevorzugt, insbesondere Polypropylen und Polyester.
  • Zur Erzielung einer offenen Struktur und einer guten Federelastizität des Netzwerkes kommen bevorzugt gekräuselte Fasern zur Anwendung. Die Anzahl der Kräuselbögen je Zentimeter beträgt 5 bis 40.
  • Die Fasern sind dauerhaft untereinander verklebt, so daß während des Gebrauches eine Auflösung der Bindestellen nicht zu befürchten ist. Bevorzugt kommen chemisch vernetzte Bindemittel zur Anwendung, beispielsweise auf Kautschuk- oder auf Kunstharzbasis.
  • Das Netzwerk, innerhalb dessen die Fasern untereinander verklebt sind, kann ein Gewirke aus wenigstens einem endlosen Faden sein. Je nach Festlegung und gegenseitiger Zuordnung der einzelnen Maschen ergibt sich in diesem Falle eine Kanalisierung der das Netzwerk während des Gebrauchs durchströmender Luft und auf diese Weise ein besonders günstiger Ventilationseffekt. Ausführungen, bei denen das Netzwerk aus nach einer Vliestechnologie vereinten Fasern besteht, haben demgegenüber den Vorteil einer besseren Faserseparierung und dementsprechend eines häufig noch weiter verbesserten Feuchtigkeitsaustausches.
  • Der Gegenstand der vorliegenden Erfindung wird nachfolgend anhand der in der Anlage beigefügten Zeichnung am Beispiel eines Autositzes weiter verdeutlicht :
    • Die Gestalt des Autositzes wird im wesentlichen durch die Form des Schaumstoffkörpers 4 bestimmt, der im wesentlichen luftundurchlässig ist und aus einem Polyurethanweichschaum mit einem Raumgewicht von 35 kg/m3 besteht.
  • Mit der Oberseite des Schaumstoffkörpers 4 ist die Faserschicht 1 verbunden. Dieser besteht aus einem Gemisch aus den nachfolgend näher definierten Fasern :
    Figure imgb0001
  • Die Fasern wurden instensiv durchmischt, regellos zur Ablage gebracht und durch eine Nadelung innerhalb des erhaltenen Vlieses weiter verdichtet. Nachfolgend wurde eine Imprägnierung mit einem hydrophilen Bindemittel der folgenden Zusammensetzung vorgenommen :
    • Es wird eine Mischung hergestellt aus :
      • 1. einer wässrigen Dispersion eines Copolymerisats auf Basis Butadien/Acrylnitril mit selbstvernetzenden Gruppen,
      • 2. einer Lewissäure, z. B. Ammoniumchlorid als Katalysator für die Vernetzungsreaktion und
      • 3. aus Zusätzen von Emulgatoren, um die Hydrophilie des Bindemittelfilms zu steigern, z. B. Polyäthylenoxidsiloxan.
  • Das Bindemittel lagerte sich als durchgehende Schicht auf der Oberfläche der Fasern des Vlieses ab und bewirkte nach der Trocknung und anschließenden Vernetzung deren gegenseitige Verklebung an den Kreuzungspunkten. Der Gewichtsanteil an Bindemittel beträgt 70%. die Dicke der Faserschicht 15 mm bei einem Flächengewicht von 600 g/m2.
  • Auf der Oberseite der Faserschicht 1 ist eine Pufferschicht aus einem auf nassem Wege erhaltenen Vlies angeordnet. Die Fasermischung besteht aus einem Gemisch folgender Fasern :
    • (Siehe Tabelle Seite 4 f.)

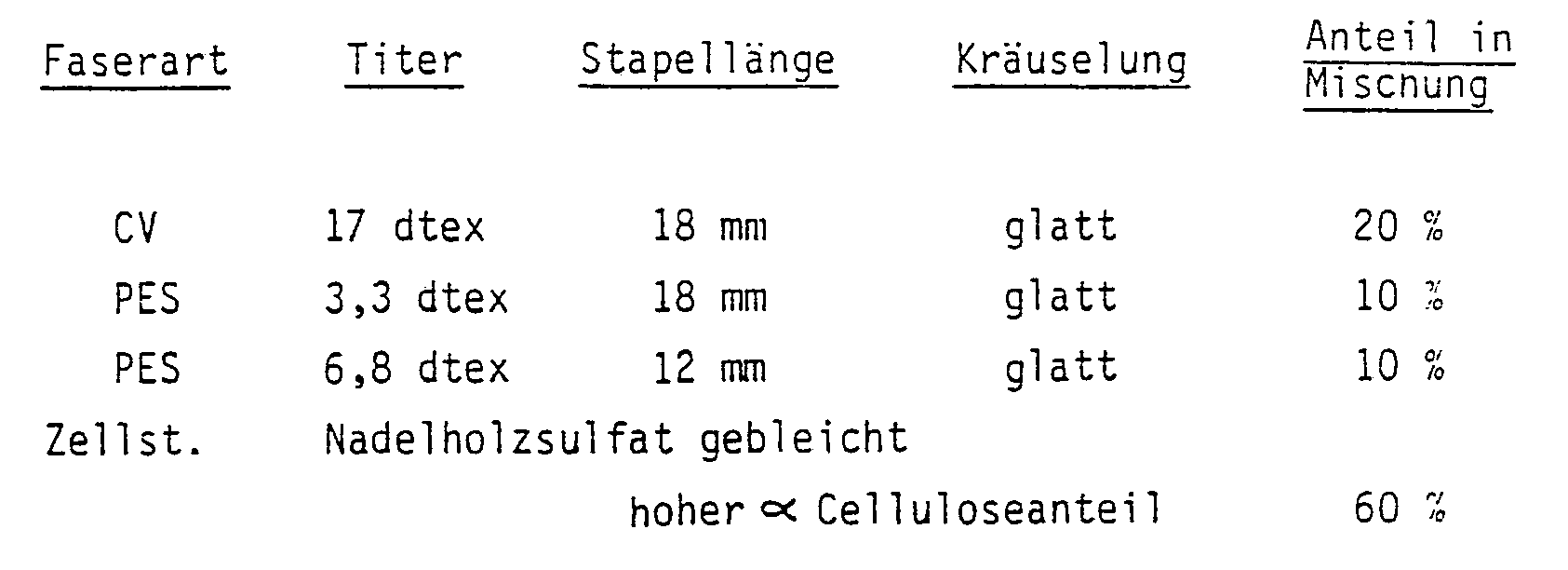

  • Figure imgb0002
  • Das daraus hergestellte Faservlies wird mit einem Bindemittel verfestigt, das folgendermaßen zusammengesetzt ist :
    • Es wird eine Mischung hergestellt aus :
      • 1. einer wässrigen Dispersion eines Copolymerisats auf Basis von Butadien/Acrylnitril mit selbstvernetzenden Gruppen
      • 2. einer Lewissäure, z. B. Ammoniumchlorid und
      • 3. Emulgatoren, z. B. Polyäthylenoxidsiloxan
  • Dieses Bindemittel bewirkt nach der Trocknung und anschließenden Vernetzung die gegenseitige Verklebung der Fasern. Der Gewichtsanteil des Bindemittels an der Pufferschicht beträgt 20 %. Sie weist bei einem Flächengewicht von 250 g/m2 eine Dicke von 1,5 mm auf.
  • Der Bezugsstoff 2 besteht aus einem hochgradig luftdurchlässigen Gewirke aus Polyamidfasern. Dieses hat ein Flächengewicht von 400 g/m2. Es ist derart zugeschnitten und in sich vernäht, daß die aus Schaumstoffkörper, Faserschicht und Pufferschicht bestehende Einheit allseitig umschlossen wird.

Claims (8)

1. Polsterkörper, insbesondere Sitzpolster für ein Kraftfahrzeug, bestehend aus einem im belasteten Zustand deformierten und dabei luft- und feuchtigkeitsdurchlässigen Federkörper sowie einem darauf aufgespannten, luftdurchlässigen Bezugsstoff, der mit einer einen wesentlichen Gehalt cellulosischer Fasern aufweisenden Pufferschicht hinterlegt ist, dadurch gekennzeichnet, daß der Federkörper aus einem Schlaumstoffkörper (4) und einer an dessen Oberseite angebrachten Faserschicht (1) gebildet ist, die aus Fasern mit hydrophilen Eigenschaften und einem Titer von 3 bis 50 dtex besteht, die zu einem räumlich orientierten Netzwerk vereint und an den Kreuzungspunkten verklebt sind, welches bei Verwendung von natürlichen und/oder synthetischen Fasern bei einer Dicke von 5 bis 20 mm ein Raumgewicht von 10 bis 100 kg/m3 aufweist, und daß das Flächengewicht der Pufferschicht (3) 150 bis 350 g/m2 beträgt.
2. Polsterkörper nach Anspruch 1, dadurch gekennzeichnet, daß die Fasern des Netzwerkes aus einem hydrophoben Werkstoff bestehen und oberflächlich mit einem hydrophilen Werkstoff beschichtet sind.
3. Polsterkörper nach Anspruch 2, dadurch gekennzeichnet, daß die Fasern des Netzwerkes aus Metall und/oder Kunststoff bestehen.
4. Polsterkörper nach Anspruch 1 bis 3, dadurch gekennzeichnet, daß die Fasern des Netzwerkes gekräuselt sind.
5. Polsterkörper nach Anspruch 4, dadurch gekennzeichnet, daß die Kräuselung der Fasern des Netzwerkes durch 5 bis 40 Bögen je Zentimeter definiert ist.
6. Polsterkörper nach Anspruch 1 bis 5, dadurch gekennzeichnet, daß die Fasern des Netzwerkes durch ein vernetztes Bindemittel verklebt sind.
7. Polsterkörper nach Anspruch 1 bis 6, dadurch gekennzeichnet, daß das Netzwerk aus einem Gewirk besteht.
8. Polsterkörper nach Anspruch 1 bis 6 dadurch gekennzeichnet, daß das Netzwerk aus nach einer Vliestechnologie vereinten Fasern besteht.
EP82110234A 1982-05-28 1982-11-06 Polsterkörper Expired EP0095527B1 (de)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
DE3220088A DE3220088C1 (de) 1982-05-28 1982-05-28 Polsterkoerper
DE3220088 1982-05-28

Publications (3)

Publication Number Publication Date
EP0095527A2 EP0095527A2 (de) 1983-12-07
EP0095527A3 EP0095527A3 (en) 1984-11-28
EP0095527B1 true EP0095527B1 (de) 1986-05-28

Family

ID=6164707

Family Applications (1)

Application Number Title Priority Date Filing Date
EP82110234A Expired EP0095527B1 (de) 1982-05-28 1982-11-06 Polsterkörper

Country Status (7)

Country Link
US (1) US4486493A (de)
EP (1) EP0095527B1 (de)
JP (1) JPS58216012A (de)
BR (1) BR8300837A (de)
DE (2) DE3220088C1 (de)
ES (1) ES269966Y (de)
MX (1) MX161450A (de)

Families Citing this family (22)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
HUT51551A (en) * 1987-06-02 1990-05-28 Greiner Schaumstoffwerk Seat of foamed plastic upholstery and method for producing same
FR2671565B1 (fr) * 1991-01-11 1993-04-30 Libeltex Nv Etoffe non tissee utilisee comme sous-couche d'un tissu de recouvrement de sieges destines au transport de personnes.
DE9306999U1 (de) * 1993-05-08 1993-07-22 Adam Opel AG, 65428 Rüsselsheim Polsterauflage für einen Kraftfahrzeugsitz
US6085369A (en) * 1994-08-30 2000-07-11 Feher; Steve Selectively cooled or heated cushion and apparatus therefor
US5527091A (en) * 1995-03-21 1996-06-18 Gruber; Baylis M. Refreshment accommodating seat cushion
DE19516393A1 (de) * 1995-05-04 1996-11-07 Hartmann Paul Ag Verbundmaterial für Fahrzeuge und Polstermöbel
DE19542210C2 (de) * 1995-11-13 1997-11-27 Sandler Helmut Helsa Werke Polsterteil, insbes. Sitzpolster
WO1997023364A1 (en) * 1995-12-22 1997-07-03 Hoechst Celanese Corporation Vehicle seat having high air circulation and materials used therein
US5833321A (en) * 1995-12-22 1998-11-10 Hoechst Celanese Corp Vehicle seat having high air circulation and materials used therein
US5738918A (en) * 1996-06-14 1998-04-14 Hoechst Celanese Corp Laminates of liquid crystalline polymeric films for polarizer applications
US6263530B1 (en) * 1996-09-24 2001-07-24 Steve Feher Selectively cooled or heated cushion and apparatus therefor
WO1999000268A1 (de) * 1997-06-25 1999-01-07 Doerr Klaus Sitzverkleidung
DE10009941C2 (de) * 2000-03-02 2002-02-21 Fehrer F S Gmbh & Co Kg Schaumteil mit eingeschäumtem elastischen Einlegeteil
DE10237837A1 (de) * 2002-08-19 2004-03-04 Arvinmeritor Gmbh Verfahren zum Herstellen einer Fahrzeuginnenraumverkleidung sowie Fahrzeuginnenraumverkleidung
JP3836851B2 (ja) * 2004-04-30 2006-10-25 有限会社和・輝 クッション材
US7290300B1 (en) * 2004-10-28 2007-11-06 Indratech, Llc Polyester fiber cushion applications
CH696923A5 (de) * 2004-12-24 2008-02-15 Bss Downia Ag Bettware und Verfahren zu deren Herstellung.
RU2481780C2 (ru) * 2008-10-22 2013-05-20 Лиар Корпорейшн Слоистое изделие для отделки из возобновляемых природных волокон
BR112012019263A2 (pt) * 2010-02-26 2019-09-24 Lear Corp "estrutura deformável, laminado de acabamento e elemento amortecedor dos componentes interiores automotivos"
US20190261790A1 (en) * 2017-01-03 2019-08-29 Dreamzen, Inc. Articles including beneficial objects dispersed in horsehair and methods of manufacture
DE102017118592A1 (de) * 2017-08-15 2019-02-21 HYMER GmbH & Co. KG Matratze
DE202018104691U1 (de) * 2018-08-15 2019-11-18 Brändl Textil GmbH Sitz- und/oder Liegeauflage

Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE7503063U (de) * 1975-02-01 1976-08-12 Koepp Ag, 6227 Oestrich Vollschaum-matratzenkern

Family Cites Families (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US2784132A (en) * 1953-05-11 1957-03-05 Fiber Bond Corp Air permeable fibrous batt
US2972554A (en) * 1955-05-23 1961-02-21 Fiber Bond Corp Pad and method of making same
US3454422A (en) * 1964-03-13 1969-07-08 Du Pont Organopolysiloxane coated filling materials and the production thereof
DE1939479A1 (de) * 1969-08-02 1971-02-18 Naue Kg E A H Polsterkerne aus Chemiefasern an Stelle von Stahlfederkernen
US3691570A (en) * 1970-02-09 1972-09-19 Erwin B Gaines Bed pad and method of use to support an invalid
US4042737A (en) * 1973-11-14 1977-08-16 Rohm And Haas Company Process for producing crimped metal-coated filamentary materials, and yarns and fabrics obtained therefrom
JPS5120817U (de) * 1974-07-31 1976-02-16
JPS5734615Y2 (de) * 1978-06-30 1982-07-30
DE3132324A1 (de) * 1981-08-17 1983-03-03 Hasso von 4000 Düsseldorf Blücher "wasser- und luftdichtes feuchtigkeitsleitendes textilmaterial"
US4443903A (en) * 1981-08-31 1984-04-24 Stauffer Chemical Company Composite upholstered furniture or mattress assembly with flame retardant-smolder resistant textile backcoated fabric layer
DE3143868A1 (de) * 1981-11-05 1983-05-11 Basf Ag, 6700 Ludwigshafen Verfahren zur herstellung von filmfoermigem poly(acetylen) sowie nach diesem verfahren hergestelltes filmfoermiges poly(acetylen)

Patent Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE7503063U (de) * 1975-02-01 1976-08-12 Koepp Ag, 6227 Oestrich Vollschaum-matratzenkern

Also Published As

Publication number Publication date
EP0095527A2 (de) 1983-12-07
DE3271445D1 (en) 1986-07-03
EP0095527A3 (en) 1984-11-28
US4486493A (en) 1984-12-04
DE3220088C1 (de) 1983-09-29
MX161450A (es) 1990-09-27
BR8300837A (pt) 1984-04-17
ES269966U (es) 1983-07-01
ES269966Y (es) 1984-01-16
JPS58216012A (ja) 1983-12-15

Similar Documents

Publication Publication Date Title
DE3220088C1 (de) Polsterkoerper
DE69200003T2 (de) Vliesstoffanwendung als Unterschicht für ein Polstergewebe für Sitze im Transportmittel.
DE60215922T2 (de) Filterelement, Verfahren zu seiner Herstellung und Filter, der das Elemnt verwendet
DE2435376C2 (de) Papiermaschinenfilz
DE69717704T2 (de) Absorbent und Staubsammelvorrichtung
EP0076888B1 (de) Saugfähiges Flächengebilde und Verfahren zu seiner Herstellung
DE60107223T2 (de) Herstellung von fasermatte aus gehackten strängen
DE3423938A1 (de) Polstermaterial
DE68907630T2 (de) Kissen.
DE2434663A1 (de) Zusammengesetzter topfreiniger oder dergl. und verfahren zu seiner herstellung
DE1065364B (de) Ungewebter Faserstoff
DE3614949C2 (de)
DE9306999U1 (de) Polsterauflage für einen Kraftfahrzeugsitz
EP0069323B1 (de) Filtermatte, insbesondere für Küchendunsthauben u.dgl. und Verfahren zu ihrer Herstellung
DE3741987A1 (de) Textiles flaechengebilde
DE1294916B (de) Verfahren zur Herstellung von insbesondere als Polstermaterial geeigneten Schichtstoffen
DE20320533U1 (de) Textiles Flächengebilde
DE10240462A1 (de) Fahrzeugsitz
EP2835462A1 (de) Faservlies enthaltender CV-Bodenbelag sowie Faservlies
WO2007065456A1 (de) Textiles flächengebilde und verfahren zu seiner herstellung sowie deren verwendung
DE3238325C2 (de) Füllmaterial und Verfahren zu seiner Herstellung
DE1685157A1 (de) Mehrschichtiges Flor- oder Noppengebilde und Verfahren zu seiner Herstellung
DE8810629U1 (de) Schleifvlieswerkzeug mit Kletthaftrückseite
DE2218231C3 (de) Mehrschichtiges Polstermaterial und Verfahren zu seiner Herstellung
DE19842175B4 (de) Sitzverkleidung

Legal Events

Date Code Title Description
PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

Free format text: ORIGINAL CODE: 0009012

AK Designated contracting states

Designated state(s): DE FR GB IT

PUAL Search report despatched

Free format text: ORIGINAL CODE: 0009013

AK Designated contracting states

Designated state(s): DE FR GB IT

17P Request for examination filed

Effective date: 19841003

GRAA (expected) grant

Free format text: ORIGINAL CODE: 0009210

ITF It: translation for a ep patent filed
AK Designated contracting states

Kind code of ref document: B1

Designated state(s): DE FR GB IT

REF Corresponds to:

Ref document number: 3271445

Country of ref document: DE

Date of ref document: 19860703

ET Fr: translation filed
PLBE No opposition filed within time limit

Free format text: ORIGINAL CODE: 0009261

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT

26N No opposition filed
PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: GB

Payment date: 19890930

Year of fee payment: 8

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: FR

Payment date: 19891004

Year of fee payment: 8

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: DE

Payment date: 19891020

Year of fee payment: 8

ITTA It: last paid annual fee
PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: GB

Effective date: 19901106

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: DE

Effective date: 19901208

GBPC Gb: european patent ceased through non-payment of renewal fee
PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: FR

Effective date: 19910731

REG Reference to a national code

Ref country code: FR

Ref legal event code: ST
