EP0107136A2 - Schwingkörper, insbesondere Resonanzkörper, für Klangerzeugungsgeräte und -vorrichtungen - Google Patents

Schwingkörper, insbesondere Resonanzkörper, für Klangerzeugungsgeräte und -vorrichtungen Download PDF

Info

Publication number
EP0107136A2
EP0107136A2 EP83110100A EP83110100A EP0107136A2 EP 0107136 A2 EP0107136 A2 EP 0107136A2 EP 83110100 A EP83110100 A EP 83110100A EP 83110100 A EP83110100 A EP 83110100A EP 0107136 A2 EP0107136 A2 EP 0107136A2
Authority
EP
European Patent Office
Prior art keywords
vibrating body
body according
partially
sound
granulate particles
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
EP83110100A
Other languages
English (en)
French (fr)
Other versions
EP0107136B1 (de
EP0107136A3 (en
Inventor
Georg Ignatius
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Individual
Original Assignee
Individual
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Individual filed Critical Individual
Priority to AT83110100T priority Critical patent/ATE79191T1/de
Publication of EP0107136A2 publication Critical patent/EP0107136A2/de
Publication of EP0107136A3 publication Critical patent/EP0107136A3/de
Application granted granted Critical
Publication of EP0107136B1 publication Critical patent/EP0107136B1/de
Anticipated expiration legal-status Critical
Expired - Lifetime legal-status Critical Current

Links

Images

Classifications

    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04R—LOUDSPEAKERS, MICROPHONES, GRAMOPHONE PICK-UPS OR LIKE ACOUSTIC ELECTROMECHANICAL TRANSDUCERS; ELECTRIC HEARING AIDS; PUBLIC ADDRESS SYSTEMS
    • H04R7/00—Diaphragms for electromechanical transducers; Cones
    • H04R7/02—Diaphragms for electromechanical transducers; Cones characterised by the construction
    • H04R7/04—Plane diaphragms
    • H04R7/06—Plane diaphragms comprising a plurality of sections or layers
    • H04R7/10—Plane diaphragms comprising a plurality of sections or layers comprising superposed layers in contact
    • G—PHYSICS
    • G10—MUSICAL INSTRUMENTS; ACOUSTICS
    • G10D—STRINGED MUSICAL INSTRUMENTS; WIND MUSICAL INSTRUMENTS; ACCORDIONS OR CONCERTINAS; PERCUSSION MUSICAL INSTRUMENTS; AEOLIAN HARPS; SINGING-FLAME MUSICAL INSTRUMENTS; MUSICAL INSTRUMENTS NOT OTHERWISE PROVIDED FOR
    • G10D3/00—Details of, or accessories for, stringed musical instruments, e.g. slide-bars
    • G10D3/02—Resonating means, horns or diaphragms
    • G—PHYSICS
    • G10—MUSICAL INSTRUMENTS; ACOUSTICS
    • G10K—SOUND-PRODUCING DEVICES; METHODS OR DEVICES FOR PROTECTING AGAINST, OR FOR DAMPING, NOISE OR OTHER ACOUSTIC WAVES IN GENERAL; ACOUSTICS NOT OTHERWISE PROVIDED FOR
    • G10K13/00—Cones, diaphragms, or the like, for emitting or receiving sound in general

Definitions

  • the invention relates to a vibrating body, in particular a resonance body, for sound generating devices and devices, such as musical instruments and loudspeakers, with a sound-emitting surface.
  • a vibrating body in particular a resonance body
  • sound generating devices and devices such as musical instruments and loudspeakers
  • These can be plate-like resonance bodies on string instruments such as string instruments, manual and mechanized plucking instruments (piano, grand piano, harpsichord, etc.), which generally consist of wood, but also tubes of wind instruments and the like.
  • vibrating bodies are all those physical components of sound generating devices and devices that participate in sound generation and sound transmission as well as sound radiation, including accessories or aids that only come into active connection with the actual devices or devices, such as bars, pegs, tuning rods, dampers of stringed instruments ten, bows of string instruments and more.
  • Loudspeaker membranes, loudspeaker housings and associated resonance and sound radiation structures are mentioned as examples from the area going beyond the actual musical instruments.
  • musical instruments and sound generating devices such as loudspeakers or the like, or the corresponding, complex vibration systems, e.g. string instrument together with the bow, bridge and other accessories that are operatively connected therewith, can emit sound frequencies which go far beyond the audibility spectrum, but which have no influence have on the sound image, but at most can negatively influence the overall balance of the vibration energy. Influencing the aud Frequency response or spectral ranges far from barkability are therefore generally only of marginal importance with regard to handling or excitation aspects of musical instruments and sound generating devices of other types.
  • this increase in amplitude is generally in the linear characteristic range, i.e. it cannot cause any interactions between these frequency ranges, and is in any case generally small compared to the dynamic range of the vibration amplitudes within the audible range.
  • fine-grained granules are to be understood as meaning powder-like particle distributions whose grain size is substantially below approximately 0.1 mm. In practice, however, grain size distributions with a much lower upper limit grain size are used for the purposes of the present invention, preferably with a size of less than 0.01 mm. For sound radiation surfaces from wooden soundboards or ceilings, such as those used for stringed instruments, upper limit grain sizes of approximately 0.005 mm have proven to be highly effective. In particular, colloidal distributions have proven to be effective.
  • the force transmission connection of the granulate particles to the sound radiation surface is concerned, this can be in the range between a flexible or even essentially only adhesion-related coupling, preferably also by a viscous binder, and a firm, shear stress-transmitting connection.
  • these different connection types and their gradations have differentiated effects on the sound and can be used accordingly for targeted effects.
  • the viscous bond primarily results in frictional forces between the sound radiation surface and the particles that perform oscillating relative movements, which mainly results in damping in higher frequency ranges with a correspondingly smooth tone color.
  • This attenuation is, of course, of a particularly intensive effect also for frequencies above the hearing limit and in the ultrasound range, if such can occur at all depending on the type of the vibrating body.
  • This ultrasound attenuation itself has no significant effect on the audible sound and - as explained above - also no significant interaction with the lower frequency ranges, but is an important indicator for the damping effect as such and especially for its selective effect in higher frequency ranges, namely down to the audible range.
  • Essential to the invention is the experimentally proven fact that the sound image influence is less about the surface-related granulate mass coverage than the grain mass or the mean value thereof and, remarkably, even the specific mass of the grain material, in the sense of a clear preference of materials with high densities, such as the noble and especially platinum metals mentioned.
  • platinum and osmium powder has surprisingly proven to be significantly effective in extremely low doses per unit area of the sound radiation surface in a firm bond in the direction of an improved sonority of treated soundboards or string instruments.
  • the attached drawing shows a plate-shaped resonance body in a schematic cross section with sound radiation surface SF and viscous or firmly integrated granulate coating GR in a corresponding binder BM.

Landscapes

  • Engineering & Computer Science (AREA)
  • Physics & Mathematics (AREA)
  • Acoustics & Sound (AREA)
  • Multimedia (AREA)
  • Signal Processing (AREA)
  • Soundproofing, Sound Blocking, And Sound Damping (AREA)
  • Stringed Musical Instruments (AREA)
  • Pinball Game Machines (AREA)
  • Details Of Audible-Bandwidth Transducers (AREA)
  • Apparatuses For Generation Of Mechanical Vibrations (AREA)
  • Toys (AREA)
  • Diaphragms For Electromechanical Transducers (AREA)

Abstract

Bei Schwingkörpern für Klangerzeugungsgeräte, insbesondere Musikinstrumente, Lautsprecher u. dgl., besteht das Problem der Dämpfung von unerwünscht stark hervortretenden, höheren Frequenzen.
Zur Lösung wird die schallabstrahlende Oberfläche (SF) wenigstens teilweise mit einem feinkörnigen Granulat (GR) versehen. Zwischen Granulat und Oberfläche wird dabei eine Kraftübertragungsverbindung hergestellt, vorzugsweise mittels eines festen, gegebenenfalls aber auch mittels eines viskosen Bindemittels (BM). Letzteres ergibt stärkere Reibungsdämpfung in bestimmten Frequenzbereichen, während ersteres mehr durch erhöhte Massenbelegung wirksam ist. Vorzugsweise kommen für die Granulatbelegung Metalle, insbesondere Schwer- und Edelmetalle, in Betracht.

Description

  • Die Erfindung bezieht sich auf einen Schwingkörper, insbesondere einen Resonanzkörper, für Klangerzeugungsgeräte und -vorrichtungen, wie Musikinstrumente und Lautsprecher, mit schallabstrahlender Oberfläche. Dabei kann es sich um plattenartige Resonanzkörper an Saiteninstrumenten wie Streichinstrumenten, manuellen und mechanisierten Zupfinstrumenten (Klavier, Flügel, Cembalo etc.) handeln, die im allgemeinen aus Holz bestehen, aber auch um Tuben von Blasinstrumenten und dergl.. Darüberhinaus fällt unter den Begriff "Schwingkörper" im vorliegenden Sinne alles dasjenige an körperlichen Bestandteilen von Klangerzeugungsgeräten und -vorrichtungen, was an der Klangerzeugung und Schallübertragung sowie Schallabstrahlung teilnimmt, einschliesslich des nur in Wirkverbindung mit den eigentlichen Geräten oder Vorrichtungen tretenden Zubehörs oder Hilfsmittels, z.B. Stege, Wirbel, Stimmstöcke, Dämpfer von Saiteninstrumenten, Bögen von Streichinstrumenten und anderes mehr. Als Beispiele aus dem über die eigentlichen Musikinstrumente hinausgehenden Bereich seien Lautsprechermembranen, Lautsprechergehäuse und zugehörige Resonanz- und Schallabstrahlungsgebilde genannt.
  • Allen vorgenannten Gegenständen ist gemeinsam, dass sie in mehr oder weniger starkem Masse durch den Amplituden-Frequenzgang (im allgemeinen weniger durch den Phasen-Frequenzgang) ihrer Schwingungsübertragung bzw. Schallabstrahlung oder ihr Resonanzspektrum Einfluss auf das Klangvolumen und die Klangfarbe sowie andere Kriterien der Klangqualität der betreffenden Instrumente bzw. Geräte oder Vorrichtungen haben. Dies gilt übrigens bemerkenswerterweise auch für Schwingkörper, deren Resonanzfrequenzen in Randbereichen des Hörbarkeitsspektrums oder ausserhalb desselben liegen und die daher jedenfalls in Bezug auf diesen Frequenzbereich nicht als Resonanzkörper im eigentlichen Sinne bezeichnet werden können, z.B. für Streichbögen von Saiteninstrumenten.
  • Dabei ist es selbstverständlich bekannt, dass Musikinstrumente und Klangerzeugungsgeräte wie Lautsprecher oder dergl. bzw. die entsprechenden, komplexen Schwingungssysteme, z.B. Streichinstrument samt damit in Wirkverbindung stehendem Streichbogen, Steg und anderem Zubehör, über das Hörbarkeitsspektrum weit hinausgehende Schallfrequenzen abstrahlen können, die jedoch keinen Einfluss auf das Klangbild haben, sondern höchstens die Gesamtbilanz der Schwingungsnergie negativ beeinflussen können. Die Beeinflussung der hörbarkeitsfernen Frequenzgang- bzw. Spektralbereiche ist daher im allgemeinen nur am Rande im Hinblick auf Handhabungs- bzw. Erregungsgesichtspunkte an Musikinstrumenten und Klangerzeugungsgeräten anderer Art von Bedeutung. Im übrigen ist eine Dämpfung dieser parasitären Schwingungskomponenten sogar ohne positive Wirkung auf die Schwingenergiebilanz, weil diese sowohl bei der Abstrahlung wie auch bei der Vernichtung an Ort und Stelle (Dämpfung) als Verlust zu bewerten sind. Auch wesentliche Einflüsse auf das Schwingungsverhalten der Gebilde in anderen, innerhalb des Hörbarkeitsbereiches liegenden Frequenzbereichen können im allgemeinen nicht auftreten, weil die Verformungskraft-Verformungsweg-Kennlinien (Federkennlinien der Schwingungssysteme) im wesentlichen linear sind und im übrigen die Schwingungsamplituden bei gleicher Schwingungs- bzw. Abstrahlungs-Leistungsdichte mit zunehmender Frequenz stark abnehmen. Soweit man also (unter Vernachlässigung der Phasenverschiebungen) von einer Zunahme der Gesamtamplitude durch Ueberlagerung von hochfrequenten bzw. ultrafrequenten Schwingungen über die hörbaren Schwingungen sprechen kann, liegt diese Amplitudenzunahme im allgemeinen im linearen Kennlinienbereich, kann also keine Wechselwirkungen zwischen diesen Frequenzbereichen hervorrufen, und ist jedenfalls im allgemeinen gering gegen den Dynamikbereich der Schwingungsamplituden innerhalb des Hörbarkeitsbereiches.
  • Diese einleitenden Bemerkungen lassen erwarten, dass Massnahmen an den Schwingkörpern, die aufgrund der Grössenordnung hinsichtlich der Veränderung von Schwingmasse bzw. Federcharakteristik allenfalls im Ultraschallbereich wirksam sein können, für die Klangqualität mit ihren verschiedenen Komponenten im wesentlichen wirkungslos sind. Tatsächlich haben aber eingehende experimentelle Untersuchungen ergeben, dass dies im Hinblick auf die Koppelung der schallabstrahlenden Schwingkörperoberfläche mit feinkörnigen Granulaten nicht der Fall ist. Von dieser Erkenntnis ausgehend verfolgt die vorliegende Erfindung die Aufgabe, unabhängig von einer gezielten Beeinflussung bzw. Optimierung der Klangqualität allgemein oder bestimmter Komponenten derselben durch Formgestaltungsmassnahmen oder auch zusätzlich zu solchen Massnahmen entsprechende Wirkungen mit Hilfe von vergleichsweise geringen Zusatzmassen an der Schallabstrahlungsoberfläche zu erzielen. Die erfindungsgemässe Lösung dieser Ausfgabe kennzeichnet sich bei einem Schwingkörper der eingangs erwähnten Art dadurch, dass die schallabstrahlende Oberfläche wenigstens teilweise mit einem feinkörnigen Granulat in Kraftübertragungsverbindung steht.
  • Unter "feinkörnigem Granulat" sind im vorliegenden Zusammenhang pulverartige Partikelverteilungen zu verstehen, deren Korngrösse im wesentlichen unter etwa o,1 mm liegt. In der Praxis werden jedoch Korngrössenverteilungen mit wesentlich niedrigerer oberer Grenzkorngrösse für die Zwecke vorliegdner Erfindung angewendet, vorzugsweise mit einer solchen von unter 0,01 mm. Für Schallabstrahlungsoberflächen von Resonanzböden bzw. -decken aus Holz, wie sie für Saiteninstrumente verwendet werden, haben sich obere Grenzkorngrössen von etwa 0,005 mm als hochwirksam erwiesen. Insbesondere haben sich kolloidale Verteilungen als wirksam erwiesen. Was die Kraftübertragungsverbindung der Granulatpartikeln mit der Schallabstrahlungsoberfläche betrifft, so kann diese im Bereich zwischen einer nachgiebigen oder sogar im wesentlichen nur adhäsionsbedingten Koppelung, vorzugsweise auch durch ein viskoses Bindemittel, und einer festen, schubspannungsübertragenden Verbindung liegen. Diese verschiedenen Verbindungstypen und ihre Abstufungen haben differenzierte Wirkungen auf das Klangbild und können entsprechend zu gezielten Wirkungen eingesetzt werden. So hat die viskose Bindung vorwiegend Reibungskräfte zwischen der Schallabstrahlungsoberfläche und den zu dieser schwingende Relativbewegungen ausführenden Partikeln zur Folge, was hauptsächlich eine Dämpfung in höheren Frequenzbereichen mit entsprechend sanfter Klangfarbe bewirkt. Diese Dämpfung ist erklärlicherweise von besonders intensiver Wirkung auch für Frequenzen oberhalb der Hörgrenze und im Ultraschallbereich, sofern solcher nach Art des Schwingkörpers überhaupt auftreten kann. Diese Ultraschalldämpfung hat zwar selbst keine wesentlich Wirkung auf das hörbare Klangbild und - wie oben dargelegt - auch keine wesentliche Wechselwirkung mit den tieferen Frequenzbereichen, ist jedoch messtechnisch ein wichtiges Indiz für den auftretenden Dämpfungseffekt als solchen und vor allem für seine selektive Wirkung in höheren Frequenzbereichen, nämlich auch bis herab in den Hörbarkeitsbereich.
  • Erstaunlicherweise sind deutliche Wirkungen mit sicherer Reproduzierbarkeit auch mit schubspannungsübertragender Bindung der Partikeln zu erzielen, vorzugsweise mit an sich üblichen Kunstharz- und Naturharzbindemitteln, wie sie für an sich übliche Lackbindungen im Musikinstrumentenbau verwendet werden. Die Dämpfungswirkung tritt hier wegen der geringen oder sogar zu vernachlässigenden Bewegungsreibung zwischen Partikeln und festem Bindemittel bzw. zwischen den Partikeln und der Schallabstrahlungsoberfläche naturgemäss zurück. Stattdessen ist hier die Erhöhung der auf die Fläche bezogenen Massenbelegung bei grösseren Granulatzugaben von Bedeutung. Hiermit lässt sich das Verhältnis von Schwingmasse zu Federhärte in einem jedenfalls für die Frequenzen im oberen Hörbarkeitsbereich wirksamen Masse beeinflussen, was im allgemeinen positive Effekte hinsichtlich Klangfülle und auch ästhetisch wesentlicher Ausgeglichenheit des Klangbildes hat. Hier ist vor allem auch wichtig, dass wegen der zurücktretenden Dämpfung zusätzlich eine Verbesserung der Schwingenergiebilanz eintritt, d.h. eine Verlagerung der ansonsten in unerwünschten Frequenzbereichen abgestrahlten Schwingenergie in zwar relativ hohe, aber musikalisch relevante Frequenzbereiche. Dies gilt auch für die entsprechende Herabsetzung des Schwingenergieinhaltes im Ultraschallbereich, wie bereits oben erwähnt.
  • Darüberhinaus hat sich bei der experimentellen Untersuchung noch ein klangrelevanter Effekt bei sehr geringen Granulatdosen, bezogen auf die behandelte Gr&sse der Schallabstrahlungsfläche ergeben, und zwar für Metallgranulate mit hoher spezifischer Masse (Dichte), wie Schwermetallgranulate, und vor allem solche von Edelmetallen, insbesondere Platinmetallen. Während dieser Effekt, der grundsätzlich sowohl bei viskoser wie auch bei fester Partikelbindung beobachtet worden ist, für die erstgenannte Bindung allenfalls noch mit Relativschwingungs- und Dämpfungseffekten in sehr hohen Frequenzbereichen erklärt werden könnte, fehlt eine plausible kausale Deutung in Bezug auf die feste Bindung von extrem geringen Granulatdosen derzeit. Für die gewerbliche Anwendbarkeit genügt jedoch auch für diesen Effekt die experimentell nachgewiesene, sichere Reproduzierbarkeit.
  • Erfindungswesentlich ist im übrigen der experimentell nachgewiesene Umstand, dass es für die Klangbildbeeinflussung weniger auf die oberflächenbezogene Granulat-Massenbelegung, als vielmehr auf die Kornmasse bzw. den Mittelwert derselben sowie bemerkenswerterweise sogar auf die spezifische Masse des Kornmaterials ankommt, und zwar im Sinne einer deutlichen Bevorzugung von Materialien mit hohen Dichten, wie die erwähnten Edel- und insbesondere Platinmetalle. Platin- und Osmiumpulver hat sich dabei neben Goldpulver überraschenderweise in äusserst geringen Dosen pro Flächeneinheit der Schallabstrahlungsoberfläche in fester Bindung als deutlich wirksam in Richtung einer verbesserten Klangfülle von behandelten Resonanzböden bzw. Streichinstrumenten erwiesen.
  • Aus der Fülle der Experimentalergebnisse seien die folgenden beispielsweise angeführt:
    • Resonanzkörperoberflächen einer Geige wurden mit folgenden, in Öl gebundenen Granulaten etwa gleichen Granulatvolumens beschichtet, wobei sich die Massenangabe auf eine Gesamtfläche von etwa 200 cm2 bezieht:
    • Mehl - 0,2 g, Leichtmetallpulver - 0,9 g, Kupferpulver - 2 g, Eisenpulver - 3,3 g, feines Eisenfeilkorn - 3,3 g, Tellurpulver - 3,5 g.
  • Die Beschichtung mit Mehl als Beispiel eines ausgesprochenen Leichtgranulats, die auch ohne Bindung als Trockenbeschichtung ausgeführt wurde, hatte eine deutlich allgemein dämpfende Wirkung auf das Klangbild. Messtechnisch wurde erwartungsgemäss eine intensive Dämpfung vor allem in hohen Frequenzbereichen und im Ultraschallbereich festgestellt.Ähnliche Effekte dieser Art haben sich für die Leichtmetallpulverbeschichtung ergeben. Bei den verschiedenen Metallgranulaten ergaben sich vorteilhafte Klangbeeinflussungen, im allgemeinen quantitativ und qualitativ stärker mit zunehmender Dichte des Partikelmaterials. Ausserdem zeigten sich differenzierte Änderungseffekte hinsichtlich der verschiedenen ästhetischen Klangbildkomponenten (Klangfülle, Tragweite, Weichheit bzw. Härte u.a.), deren Bewertung jedoch als subjektiv hier nicht näher ausgeführt werden soll. Die Differenziertheit der verschiedenen Effekte als solche ist jedoch gesichert und kann offenbar im Einzelfall nach relativ einfach durchzuführenden Kontroll- und Einstellversuchen für den jeweils beabsichtigten Effekt gezielt und reproduzierbar eingesetzt werden.
  • In fester Lackbindung wurden u.a. Resonanzböden verschiedener Art mit geringen Mengen von Platin- und Osmium- und Goldpulver behandelt. Hier ergaben sich messtechnisch gesicherte Resonanzanhebungen in mittleren Hörbarkeits-Frequenzbereichen mit als wertvoll zu bezeichnenden Klangverbesserungseffekten.

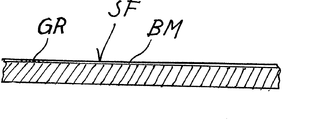

  • Die beigefügte Zeichnung zeigt einen plattenförmigen Resonanzkörper in einem schematischen Querschnitt mit Schallabstrahlungsfläche SF und viskos oder fest eingebundner Granulatbeschichtung GR in einem entsprechenden Bindemittel BM.

Claims (19)

1. Schwingkörper, insbesondere Resonanzkörper, für Klangerzeugungsgeräte und -vorrichtungen, wie Musikinstrumente und Lautsprecher, mit schallabstrahlender Oberfläche, dadurch gekennzeichnet, dass die schallabstrahlende Oberfläche wenigstens teilweise mit einem feinkörnigen Granulat in Kraftübertragungsverbindung steht.
2. Schwingkörper nach Anspruch 1, dadurch gekennzeichnet, dass das Material der Granulatpartikeln eine bezüglich des Materials der schallabstrahlenden Oberfläche höhere spezifische Masse (Dichte) aufweist.
3. Schwingkörper nach Anspruch 1 oder 2, dadurch gekennzeichnet, dass das Material der Granulatpartikeln eine spezifische Masse von wenigstens etwa 1,8 g/cm aufweist.
4. Schwingkörper nach Anspruch 3, dadurch gekennzeichnet, dass das Material der Granulatpartikeln wenigstens teilweise aus mindestens einem Metall besteht.
5. Schwingkörper nach Anspruch 4, dadurch gekennzeichnet, dass das Material der Granulatpartikeln wenigstens teilweise aus mindestens einem Schwermetall besteht.
6. Schwingkörper nach einem der vorangehenden Ansprüche, dadurch gekennzeichnet, dass das Material der Granulatpartikeln wenigstens teilweise aus Tellur besteht.
7. Schwingkörper nach einem der vorangehenden Ansprüche, dadurch gekennzeichnet, dass das Material der Granulatpartikeln wenigstens teilweise aus Eisen und/oder einer Eisenlegierung besteht.
8. Schwingkörper nach einem der vorangehenden Ansprüche, dadurch gekennzeichnet, dass das Material der Granulatpartikeln wenigstens teilweise aus Kupfer und/oder einer Kupferlegierung besteht.
9. Schwingkörper nach Anspruch 8, dadurch gekennzeichnet, dass das Material der Granulatpartikeln wenigstens teilweise aus Silber besteht.
10. Schwingkörper nach einem der vorangehenden Ansprüche, dadurch gekennzeichnet, dass das Material der Granulatpartikeln wenigstens teilweise aus mindestens einem Metall und/oder mindestens einer Legierung und/oder mindestens einer intermetallischen Verbindung mit einer spezifischen Masse von mindestens etwa 7 g/cm3, vorzugsweise von mindestens etwa 9 g/cm3, besteht.
11. Schwingkörper nach einem der vorangehenden Ansprüche, dadurch gekennzeichnet, dass das Material der Gr4nulatpartikeln wenigstens teilweise aus mindestens einem Metall und/oder mindestens einer Legierung und/oder mindestens einer intermetallischen Verbindung mit einer spezifischen Masse von mindestens etwa 16 g/cm3, vorzugsweise von mindestens etwa 19 g/cm3, besteht.
12. Schwingkörper nach Anspruch 11, dadurch gekennzeichnet, dass das Material der Granulatpartikel wenigstens teilweise aus wenigstens einem Edelmetall, insbesondere wenigstens einem Platinmetall, und/oder einer Legierung solcher Metalle besteht.
13. Schwingkörper nach Anspruch 12, dadurch gekennzeichnet, dass das Material der Granulatpartikeln wenigstens teilweise aus Gold und/oder einer Goldlegierung besteht.
14. Schwingkörper nach Anspruch 12 oder 13, dadurch gekennzeichnet, dass das Material der Granulatpartikeln wenigstens teilweise aus Platin und/oder einer Platinlegierung besteht.
15. Schwingkörper nach einem der Ansprüche 12 bis 14, dadurch gekennzeichnet, dass das Material der Granulatpartikeln wenigstens teilweise aus Osmium und/oder Iridium besteht.
16. Schwingkörper nach einem der vorangehenden Ansprüche, dadurch gekennzeichnet, dass die obere Grenzkorngrösse der Granulatpartikeln höchstens etwa 0,01 mm, vorzugsweise höchstens etwa 0,005 mm, beträgt.
17. Schwingkörper nach einem der vorangehenden Ansprüche, dadurch gekennzeichnet, dass das Granulat mit der schallabstrahlenden Oberfläche durch ein viskoses Bindemittel in Kraftübertragungsverbindung steht.
18. Schwingkörper nach einem der vorangehenden Ansprüche, dadurch gekennzeichnet, dass das Granulat mit der schallabstrahlenden Oberfläche durch ein festes Bindemittel in Kraftübertragungsverbindung steht.
19. Schwingkörper nach einem der vorangehenden Ansprüche, dadurch gekennzeichnet, dass das Granulat wenigstens teilweise in koloidaler Form vorliegt.
