EP0227123A2 - Coffret pour jeu de société - Google Patents

Coffret pour jeu de société Download PDF

Info

Publication number
EP0227123A2
EP0227123A2 EP86201633A EP86201633A EP0227123A2 EP 0227123 A2 EP0227123 A2 EP 0227123A2 EP 86201633 A EP86201633 A EP 86201633A EP 86201633 A EP86201633 A EP 86201633A EP 0227123 A2 EP0227123 A2 EP 0227123A2
Authority
EP
European Patent Office
Prior art keywords
box
fact
projecting part
book
box according
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
EP86201633A
Other languages
German (de)
English (en)
Other versions
EP0227123B1 (fr
EP0227123A3 (en
Inventor
René Bois
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Individual
Original Assignee
Individual
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Individual filed Critical Individual
Priority to AT86201633T priority Critical patent/ATE44655T1/de
Publication of EP0227123A2 publication Critical patent/EP0227123A2/fr
Publication of EP0227123A3 publication Critical patent/EP0227123A3/fr
Application granted granted Critical
Publication of EP0227123B1 publication Critical patent/EP0227123B1/fr
Expired legal-status Critical Current

Links

Images

Classifications

    • A—HUMAN NECESSITIES
    • A63—SPORTS; GAMES; AMUSEMENTS
    • A63F—CARD, BOARD, OR ROULETTE GAMES; INDOOR GAMES USING SMALL MOVING PLAYING BODIES; VIDEO GAMES; GAMES NOT OTHERWISE PROVIDED FOR
    • A63F3/00—Board games; Raffle games
    • A63F3/00173—Characteristics of game boards, alone or in relation to supporting structures or playing piece
    • A63F3/0023—Foldable, rollable, collapsible or segmented boards
    • A—HUMAN NECESSITIES
    • A63—SPORTS; GAMES; AMUSEMENTS
    • A63F—CARD, BOARD, OR ROULETTE GAMES; INDOOR GAMES USING SMALL MOVING PLAYING BODIES; VIDEO GAMES; GAMES NOT OTHERWISE PROVIDED FOR
    • A63F3/00—Board games; Raffle games
    • A63F3/00173—Characteristics of game boards, alone or in relation to supporting structures or playing piece
    • A63F3/00261—Details of game boards, e.g. rotatable, slidable or replaceable parts, modular game boards, vertical game boards
    • A63F2003/00492—Details of the rim or side edge
    • A63F2003/00514—Rim or side edge with storing space for objects, e.g. unused playing pieces

Definitions

  • the present invention relates to board games such as chess, checkers, goose, etc ... and relates more particularly to a storage box containing the pieces (pawns, dice to play, cards .. .) and the boards (circuits, checkerboard ...) of one or more of the said games.
  • a storage box for board games conventionally consists of two symmetrical parts hinged together on one side of the box to define in the closed position called storage - in which the two parts are folded against each other - a box containing the play pieces and, in the open, so-called use position - in which the two parts are in the same plane and in the extension of one another - at least one plate on which the above-mentioned pieces evolve Game.
  • the box for card games described and represented in French Patent No. 1,338,492, includes a bottom pierced with holes centered on each card game in order to allow the passage of a finger which will release the games from their box.
  • Another box described and represented in French patents No. 1,384,773 and No. 2,383,583, has the inner face of its two symmetrical parts, covered with a magnetic metal. Thus, the game pieces are held by magnetization, on said inner faces.
  • Another box, the subject of French Patent No. 2,258,880, comprises above the external face of each of its two symmetrical articulated parts, a sliding rectangular plate, removable and reversible, each side of which forms half a set so that in the open position for use, the underside of the cabinet offers the choice between two sets depending on the visible face of the two sliding plates which become adjacent to form an entire set.
  • the box of the invention for storing board games, adopting the general form of a book and comprising two symmetrical articulated parts is remarkable in that said box is composed of two separable elements male and female.
  • the male element is constituted by the projecting part formed in the back of the book and the female element is constituted by the two symmetrical articulated parts forming the cabinet and which, in the closed position, delimit, on the articulation side of said cabinet, an opening in which fits a projecting part of the male element to maintain said book in the closed position.
  • the presence of the projecting part of the male element in said opening prevents the degree of freedom of the articulation of the two symmetrical parts of the female element, which is thus maintained in the closed position.
  • the movements of the projecting part of the male element, inside the opening of the female element are ensured by a guide device consisting of slides and cooperating grooves between them and preformed, facing each other, on the two external lateral faces for the projecting part of the male element and on the two internal lateral faces for the female element.
  • a guide device consisting of slides and cooperating grooves between them and preformed, facing each other, on the two external lateral faces for the projecting part of the male element and on the two internal lateral faces for the female element.
  • the aforementioned slides are preformed on the two external lateral faces of the projecting part of the male element and the said grooves are formed in the two internal lateral faces of the female element. It is understood that the engagement of the slides in the grooves guides the sliding movements of the projecting part of the element. male inside the female element while ensuring better reliability of the book closing device in the closed position.
  • the projecting part of the male element of the bookcase and intended to penetrate into the female element is hollow to allow the storage of game pieces.
  • the box 1, shown in the open position in the drawing of FIG. 1, consists of two symmetrical parts 1a and 1b arranged in the extension of one another and in the same plane to define on their adjacent internal faces, a checkerboard 2 forming a game of checkers or chess.
  • This game board 2 is surrounded, on the two outer edges of the two symmetrical parts 1a and 1b, of raised housings 2a and 2b which are each closed by a plate, referenced respectively 3a and 3b and slidingly mounted above said housings.
  • These housings 2a and 2b make it possible to store or tidy up game pieces such as pawns for a game of checkers.
  • the two symmetrical parts 1a and 1b articulated on a hinge side 4 by means of two hinges 4a and 4b, are folded against one another , the two housings 2a and 2b facing each other.
  • the two symmetrical parts 1a and 1b define, in the closed position of the box 1, on the articulation side 4, a rectangular opening 5 into which the protruding part 6a fits male element 6, suitable for penetrate into said opening 5.
  • the purpose of introducing the protruding part 6a of the male element 6 into the opening 5 is to keep the two symmetrical parts 1a and 1b pressed against each other and therefore lock them in this position.
  • the two hinges 4a and 4b are arranged. on either side of said opening 5 so as not to obstruct the passage of the projecting part 6a in the opening 5 while being inapparent, and whether the bookcase is in the open or closed position.
  • the hinges 4a and 4b are found upside down on the playing surface 2 and when the box is in the closed position (see Figure 3), they are camouflaged by the border 6b which, forming the back of the male element 6 by surrounding the projecting part 6a, is pressed against the contours (comprising the two hinges 4a and 4b) of the opening 5 of the box 1.
  • the two male and female elements nested one inside the other give the appearance of a delivered.
  • the interior of the protruding part 6a of the male element 6 of the bookcase is provided with a longitudinal groove 7 in which is fitted a game plane 8 which can be positioned on the game board 2 formed by the two adjacent inner faces of the two symmetrical parts 1a and 1b in the open position (cf. FIG. 1).
  • This game plan 8 which is asymmetrically foldable on itself so that it can be easily inserted inside the box 1 when the latter is in the closed position, makes it possible to multiply the playing possibilities of said box.
  • the projecting part 6a of the element 6 is hollow to allow the storage of other more cumbersome game pieces (card games, chess pieces, etc.).
  • this projecting part 6a is larger, as illustrated in FIG. 5, it can possibly receive other objects larger than game pieces, in particular if the box is used as a display (jewelry, bottles, stereophonic and video cassettes ).
  • the translational movements (arrow F) of the projecting part 6a of the element inside the opening 5 of the box 1 are provided by a guide device.
  • this guide device is made up of a set of two guide wings 9a and 9b cooperating with two pairs of grooves 10a and 10b during the operation of fitting the projecting part 6a into the opening 5 drawn in the side of articulation 4 of the cabinet 1.
  • the two pairs of slides 9a and 9b are preformed on each of the two external lateral faces of the part 6a and the two pairs of grooves 10a and lOb are formed in the two internal lateral faces of the cabinet 1.
  • the two grooves of each pair are formed in each of the two symmetrical parts 1a and 1b. It is understood that the two pairs of slides and the two pairs of grooves, cooperating with each other, ensure better guidance of the part 6a of the male element 6 in the opening 5 of the cabinet 1 and also allow better locking of said cabinet in closed position. In fact, when the box 1 is in the closed position and the projecting part 6a being inserted inside, the presence of the slides 9a and 9b engaged inside the grooves 10a and 10b over the entire length of the latter, corresponding substantially to the width L of the box 1, makes it possible to limit the degree of freedom of the opening angle formed between the two symmetrical parts la and lb over the entire width L of the said box. In fact, the further the blocking point of the articulated parts 1a and 1b from their point of articulation, the lower the degree of freedom. It will be understood that the boxes which have just been described and represented above have been for the purpose of disclosure rather than limitation.

Landscapes

  • Engineering & Computer Science (AREA)
  • Multimedia (AREA)
  • Cartons (AREA)
  • Pinball Game Machines (AREA)
  • Purses, Travelling Bags, Baskets, Or Suitcases (AREA)
  • Control And Other Processes For Unpacking Of Materials (AREA)
  • Packages (AREA)
  • Slot Machines And Peripheral Devices (AREA)
  • Toys (AREA)
  • Switches With Compound Operations (AREA)

Abstract

L'invention concerne un coffret pour rangement et plus particulièrement pour rangement de jeux de société, adoptant la forme générale d'un livre composé de deux parties symétriques, 1a et 1b, formant les deux volets du livre et montées articulées entre elles, au moyen de charnières, 4a et 4b, sur l'un, 4, des côtés du coffret où elles définissent en position fermée dite de rangement - dans laquelle les deux parties, la et 1b, sont rabattues l'une contre l'autre - une boîte renfermant les pièces de jeu et, en position ouverte dite d'utilisation - dans laquelle les deux parties, 1a et 1b, sont dans le même plan et dans le prolongement l'une de l'autre- au moins un plateau 2 sur lequel évoluent les susdites pièces de jeu.
Ce coffret-livre est composé de deux éléments dissociables mâle 6 et femelle 1, l'élément mâle 6 est constitué par une partie saillante formée dans le dos 6b du livre et l'élément femelle 1 est constitué par les deux parties symétriques articulées, la et 1b qui, en position fermée délimitent, sur le côté d'articulation 4 du coffret 1, une ouverture 5 dans laquelle vient s'emboîter la partie saillante 6a de l'élément mâle 6 pour maintenir ledit coffret-livre en position fermée.

Description

  • La présente invention a trait aux jeux de société tels que les jeux d'échecs, de dames, de l'oie, etc... et concerne plus particulièrement un coffret de rangement contenant les pièces (pions, dés à jouer, cartes...) et les plateaux (circuits, damiers...) d'un ou de plusieurs desdits jeux.
  • Un coffret de rangement pour jeux de société se compose classiquement de deux parties symétriques articulées entre elles sur l'un des côtés du coffret pour définir en position fermée dite de rangement - dans laquelle les deux parties sont rabattues l'une contre l'autre - une boîte renfermant les pièces de jeux et, en position ouverte dite d'utilisation - dans laquelle les deux parties sont dans le même plan et dans le prolongement l'une de l'autre - au moins un plateau sur lequel évoluent les susdites pièces de jeu.
  • Cette conception classique d'un coffret pour jeux de société a ouvert l'horizon à la création de nombreux modèles de coffrets visant notamment à modifier la structure de ces derniers en fonction de la nature des jeux qu'ils contiennent.
  • Ainsi, par exemple, le coffret pour jeux de cartes, décrit et représenté dans le brevet français n° 1.338.492, comprend un fond percé de trous centrés sur chaque jeu de cartes afin d'autoriser le passage d'un doigt qui libérera les jeux de leur coffret.
  • Un autre coffret, décrit et représenté dans les brevets français n° 1.384.773 et n° 2.383.583, a la face intérieure de ses deux parties symétriques, recouverte d'un métal magnétique. Ainsi, les pièces de jeu sont maintenues par aimantation, sur lesdites faces intérieures.
  • Un autre coffret, objet du brevet français n° 2.258.880, comporte au-dessus de la face externe de chacune de ses deux parties symétriques articulées, une plaque rectangulaire coulissante, amovible et inversible, dont chaque face forme la moitié d'un jeu de telle sorte qu'en position ouverte d'utilisation, le dessous du coffret offre le choix entre deux jeux selon la face visible des deux plaques coulissantes qui deviennent adjacentes pour former un jeu entier.
  • D'autres recherches ont porté sur un coffret pour jeux de société adoptant la forme générale d'un livre pour s'intégrer très facilement dans une bibliothèque et pour permettre un transport discret en voyage.
  • De tels coffrets-livres ont été décrits et représentés dans les brevets allemands n° 31 082, n° 456 883 et dans les brevets britanniques n° 559 597 et n° 1 436 453.
  • Partant de ces constatations, le demandeur a imaginé une nouvelle conception de coffrets-livres susceptible d'établir un juste équilibre entre le facteur esthétique du livre et le facteur fonctionnel du coffret.
  • A cet effet, le coffret de l'invention pour rangement de jeux de société, adoptant la forme générale d'un livre et comprenant deux parties symétriques articulées, est remarquable en ce que ledit coffret est composé de deux éléments dissociables mâle et femelle. L'élément mâle est constitué par la partie saillante formée dans le dos du livre et l'élément femelle est constitué par les deux parties symétriques articulées formant le coffret et qui, en position fermée, délimitent, sur le côté d'articulation dudit coffret, une ouverture dans laquelle vient s'emboîter une partie saillante de l'élément mâle pour maintenir ledit livre en position fermée. Ainsi, la présence de la partie saillante de l'élément mâle dans ladite ouverture empêche le degré de liberté de l'articulation des deux parties symétriques de l'élément femelle, lequel est ainsi maintenu en position fermée. Il suffit de dégager la partie saillante de cet élément mâle hors de l'ouverture ménagée dans l'élément femelle, pour autoriser l'articulation des deux parties symétriques et l'ouvertue du coffret. On comprend que le dispositif de fermeture du coffret que constitue l'élément mâle du coffret-livre, présente un aspect attrayant et original tout en se mariant avec la structure d'ensemble.
  • Selon une caractéristique particulièrement avantageuse de l'invention, les mouvements de la parties saillante de l'élément mâle, à l'intérieur de l'ouverture de l'élément femelle, sont assurés par un dispositif de guidage constitué de glissières et de rainures coopérant entre elles et préformées, en vis à vis, sur les deux faces latérales externes pour la partie saillante de l'élément mâle et sur les deux faces latérales internes pour l'élément femelle. Préférentiellement et pour des raisons techniques pratiques de fabrication, les susdites glissières sont préformées sur les deux faces latérales externes de la partie saillante de l'élément mâle et les susdites rainures sont ménagées dans les deux faces latérales internes de l'élément femelle. On comprend que l'engagement des glissières dans les rainures, guide les mouvements de coulissement de la partie saillante de l'élément mâle à l'intérieur de l'élément femelle tout en assurant une meilleure fiabilité du dispositif de fermeture du livre en position fermée.
  • Selon une autre caractéristique particulièrement avantageuse de l'invention, la partie saillante de l'élément mâle du coffret-livre et destinée à pénétrer dans l'élément femelle, est creuse pour autoriser le rangement de pièces de jeu.
  • D'autres caractéristiques et d'autres avantages de la présente invention ressortiront plus clairement à la lecture de la description qui suit, donnant à titre d'exemples non limitatifs et en regard des dessins annexés, divers modes de réalisation d'un coffret-livre respectant les concepts fondamentaux de l'invention.
  • Sur ces dessins:
    • La figure 1 est une vue en perspective d'un tel coffret-livre représenté en position ouverte dite d'utilisation.
    • Les figures 2 et 3 sont des vues en perspective des deux éléments dissociés d'un coffret-livre, selon un premier mode de réalisation illustré en position fermée dite de rangement.
    • La figure 4 est une vue en perspective d'une variante apportée à l'élément de la figure 2.
    • Les figures 5 et 6 sont des vues en perspective de deux éléments dissociés d'un coffret-livre, selon un deuxième mode de réalisation illustré en position fermée dite de rangement.
  • Le coffret 1, représenté en position ouverte sur le dessin de la figure 1, est constitué de deux parties symétriques la et lb disposées dans le prolongement l'une de l'autre et dans un même plan pour définir sur leurs faces intérieures adjacentes, un damier 2 formant un plateau de jeu de dames ou d'échecs. Ce plateau de jeu 2 est entouré, sur les deux bords extérieurs des deux parties symétriques la et lb, de logements surélevés 2a et 2b qui sont chacun fermés par une plaque, référencée respectivement 3a et 3b et montée coulissante au-dessus desdits logements. Ces logements 2a et 2b permettent de stocker ou de ranger des pièces de jeux tels que les pions pour un jeu de dames.
  • En position fermée, telle qu'illustrée sur le dessin de la figure 3, les deux parties symétriques la et lb, articulées sur un côté d'articulation 4 au moyen de deux charnières 4a et 4b, sont rabattues l'une contre l'autre, les deux logements 2a et 2b en regard l'un vers l'autre. Selon la caractéristique principale de l'invention, les deux parties symétriques la et lb délimitent, en position fermée du coffret 1, sur le coté d'articulation 4, une ouverture rectangulaire 5 dans laquelle vient s'emboîter la partie saillante 6a d'un élément mâle 6, appropriée pour pénétrer dans ladite ouverture 5. L'introduction de la partie saillante 6a de l'élément mâle 6 dans l'ouverture 5, a pour objet de maintenir les deux parties symétriques la et lb plaquées l'une contre l'autre et par conséquent de les bloquer dans cette position. Il suffit alors d'enlever la partie saillante 6a hors de son logement pour autoriser la libre articulation des aeux parties symétriques la et lb sur le côté 4. Avantageusement, les deux charnières 4a et 4b (ou toute autre pièce de jointure équivalente) sont disposées de part et d'autre de ladite ouverture 5 pour ne pas obstruer le passage de la partie saillante 6a dans l'ouverture 5 tout en étant inapparentes, et ce que le coffret-livre soit en position ouverte ou fermée. En effet, lorsque le coffret 1 est en position ouverte (cf. figure 1), les charnières 4a et 4b se retrouvent à l'envers du plan de jeu 2 et lorsque le coffret est en position fermée (cf. figure 3), elles sont camouflées par la bordure 6b qui, formant le dos de l'élément mâle 6 en entourant la partie saillante 6a, vient se plaquer contre les contours (comportant les deux charnières 4a et 4b) de l'ouverture 5 du coffret 1.
  • En recouvrant de cuir les faces extérieures de la bordure 6b de l'élément mâle 6 et les deux parties symétriques la et lb du coffret 1, les deux éléments mâle et femelle emboîtés l'un dans l'autre donnent l'apparence d'un livre.
  • Selon une variante de réalisation de l'invention telle qu'illustrée à la figure 4, l'intérieur de la partie saillante 6a de l'élément mâle 6 du coffret-livre est pourvue d'une rainure longitudinale 7 dans laquelle vient s'emboîter un plan de jeu 8 qui pourra être positionné sur le plateau de jeu 2 que forment les deux faces intérieures adjacentes des deux parties symétriques la et lb en position ouverte (cf. figure 1). Ce plan de jeu 8, repliable sur lui-même asymétriquement pour être inséré facilement à l'intérieur du coffret 1 lorsque ce dernier est en position fermée, permet de multiplier les possibilités de jeu dudit coffret.
  • Selon une autre variante de l'invention, la partie saillante 6a de l'élément 6 est creuse pour autoriser le rangement d'autres pièces de jeu plus encombrantes (jeux de cartes, pions d'échecs, ..). Lorsque cette partie saillante 6a est plus importante, telle qu'illustrée à la figure 5, elle peut éventuellement recevoir d'autres objets plus volumineux que des pièces de jeu notamment si le coffret est utilisé comme présentoir (bijoux, bouteilles, cassettes stéréophoniques et vidéo).
  • Selon une réalisation préférée de l'invention, les mouvements de translation (flèche F) de la partie saillante 6a de l'élément à l'intérieur de l'ouverture 5 du coffret 1 sont assurés par un dispositif de guidage. Comme on peut le voir plus en détails sur les dessins des figures 5 et 6, ce dispositif de guidage est constitué d'un ensemble de deux pailes de glissières 9a et 9b coopérant avec deux paires de rainures 10a et lOb lors de l'opération d'emboîtement de la partie saillante 6a dans l'ouverture 5 dessinée dans le côté d'articulation 4 du coffret 1. Les deux paires de glissières 9a et 9b sont préformées sur chacune des deux faces latérales externes de la partie 6a et les deux paires de rainures 10a et lOb sont ménagées dans les deux faces latérales internes du coffret 1. Les deux rainures de chaque paire sont ménagées dans chacune des deux parties symétriques la et lb. On comprend que les deux paires de glissières et les deux paires de rainures, coopérant entre elles, assurent un meilleur guidage de la partie 6a de l'élément mâle 6 dans l'ouverture 5 du coffret 1 et permettent en outre un meilleur verrouillage dudit coffret en position fermée. En effet, lorsque le coffret 1 est en position fermée et la partie saillante 6a étant introduite à l'intérieur, la présence des glissières 9a et 9b engagées à l'intérieur des rainures 10a et lOb sur toute la longueur de ces dernières, correspondant sensiblement à la largeur L du coffret 1, permet de limiter le degré de liberté de l'angle d'ouverture formé entre les deux parties symétriques la et lb sur toute la largeur L dudit coffret. En effet, plus le point de blocage des parties articulées la et lb est éloigné de leur point d'articulation, plus le degré de liberté sera moindre. On comprend que les coffrets qui viennent d'être ci-dessus décrits et représentés, l'ont été en vue d'une divulgation plutôt que d'une limitation.

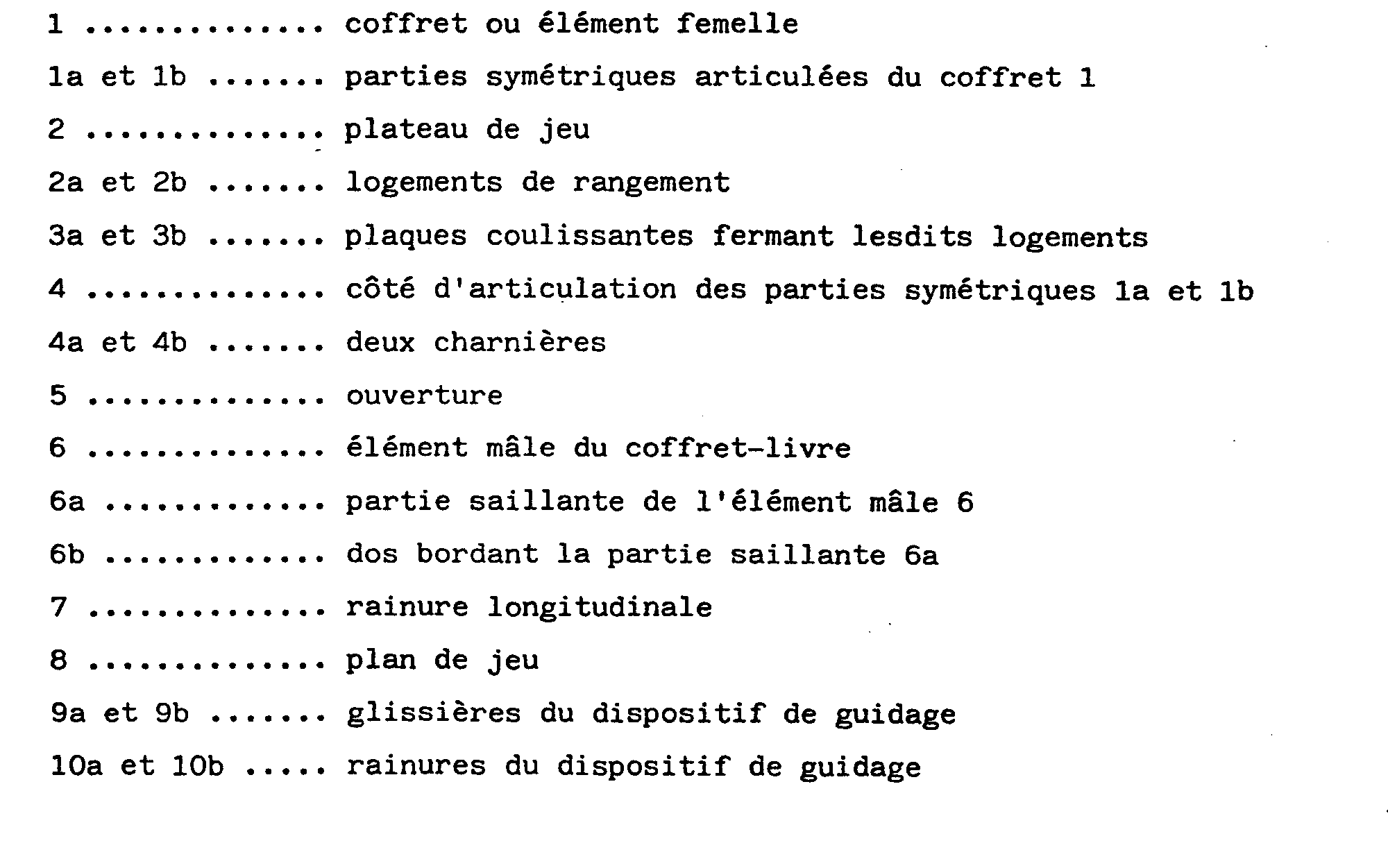

  • Afin de permettre une meilleure compréhension des dessins, une liste des références avec leurs légendes est ci-après énumérée.
    Figure imgb0001

Claims (10)

1. Coffret pour rangement et plus particulièrement pour rangement de jeux de société, adoptant la forme générale d'un livre composé de deux parties symétriques (la et lb) formant les deux volets du livre et montées articulées entre elles, au moyen de charnières (4a et 4b), sur l'un (4) des côtés du coffret où elles définissent en position fermée dite de rangement - dans laquelle les deux parties (la et lb) sont rabattues l'une contre l'autre - une boîte renfermant les pièces de jeu et, en position ouverte dite d'utilisation - dans laquelle les deux parties (la et lb) sont dans le même plan et dans le prolongement l'une de l'autre - au moins un plateau (2) sur lequel évoluent les susdites pièces de jeu, CARACTERISE PAR LE FAIT QUE ce coffret-livre est composé de deux éléments dissociables mâle (6) et femelle (1), l'élément mâle (6) est constitué par une partie saillante formée dans le dos (6b) du livre et l'élément femelle (1) est constitué par les deux parties symétriques articulées (la et lb) qui, en position fermée délimitent, sur le côté d'articulation (4) du coffret (1), une ouverture (5) dans laquelle vient s'emboîter la partie saillante (6a) de l'élément mâle (6) pour maintenir ledit coffret-livre en position fermée.
2. Coffret selon la revendication 1, CARACTERISE PAR LE FAIT QUE les mouvements de translation F de la partie saillante (6a) de l'élément mâle (6) à l'intérieur de l'élément femelle sont assurés par un dispositif de guidage constitué de glissières (9a et 9b) et de rainures (lOa et lOb) coopérant entre elles et préformées, en vis à vis, sur les faces latérales externes pour la partie saillante (6a) de l'élément mâle (6) et sur les faces latérales internes pour l'élément femelle (1).
3. Coffret selon la revendication 1, CARACTERISE PAR LE FAIT QUE les susdites glissières (9a et 9b) sont préformées sur les deux faces latérales externes de la partie saillante (6a) de l'élément mâle (6) et les susdites rainures (lOa et lOb) sont ménagées dans les deux faces latérales internes de l'élément femelle (1).
4. Coffret selon les revendications 1 et 2, CARACTERISE PAR LE FAIT QUE deux glissières (9a et 9b) et deux rainures (10a et lOb) sont préformées sur chacune des deux faces latérales de la partie saillante (6a) et de l'élément femelle (1).
5.Coffret selon l'une quelconque des revendications 1 à 3, CARACTERISE PAR LE FAIT QUE le nombre des rainures (10a et lOb) est réparti sur l'une et l'autre des deux parties symétriques (la et 1b) de l'élément femelle de manière à se superposer lorsque le coffret (1) est en position fermée et à se trouver dans le prolongement l'une de l'autre lorsque le coffret (1) est en position ouverte.
6. Coffret selon la revendication 1, CARACTERISE PAR LE FAIT QUE la partie saillante (6a) de l'élément mâle (6) destinée à pénétrer dans l'élément femelle est creuse pour autoriser le rangement de pièces de jeu.
7. Coffret selon la revendication 1, CARACTERISE PAR LE FAIT QUE la partie saillante (6a) de l'élément mâle (6) destinée à s'insérer dans l'élément femelle (1) est pourvue intérieurement d'une rainure longitudinale (7) dans laquelle vient s'emboîter un plan de jeu (8) qui, repliable sur lui-même asymétriquement, est destiné à positionné sur le plateau de jeu (2) délimité par les faces intérieures adjacentes des deux parties symétriques (la et lb) du coffret (1) en position ouverte.
8. Coffret selon l'une quelconque des revendications 1 à 5, CARACTERISE PAR LE FAIT QUE le dos (6b) bordant la partie saillante (6a) de l'élément mâle (6) et les deux plats formés par les faces extérieures des deux parties symétriques (la et lb) du coffret (1), sont recouverts de cuir.
9. Coffret selon l'ensemble des revendications 1 à 8, CARACTERISE PAR LE FAIT QU'il comprend deux charnières (4a et 4b) disposées de part et d'autre de l'ouverture (5) sur le côté extérieur (4) d'articulation des deux parties symétriques (la et lb).
10. Coffret selon les revendications 7 et 8, CARACTERISE PAR LE FAIT QUE le dos (6b) est préformé de manière à déborder la partie saillante (6a) et à venir se plaquer contre le côté d'articulation (4), sur les contours de l'ouverture (5) sur lesquels sont installées les susdites charnières (4a et 4b).
EP86201633A 1985-09-30 1986-09-23 Coffret pour jeu de société Expired EP0227123B1 (fr)

Priority Applications (1)

Application Number Priority Date Filing Date Title
AT86201633T ATE44655T1 (de) 1985-09-30 1986-09-23 Kaestchen fuer ein brettspiel.

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
FR8515045A FR2587906B1 (fr) 1985-09-30 1985-09-30 Coffret pour jeux de societe
FR8515045 1986-09-30

Publications (3)

Publication Number Publication Date
EP0227123A2 true EP0227123A2 (fr) 1987-07-01
EP0227123A3 EP0227123A3 (en) 1987-09-16
EP0227123B1 EP0227123B1 (fr) 1989-07-19

Family

ID=9323712

Family Applications (1)

Application Number Title Priority Date Filing Date
EP86201633A Expired EP0227123B1 (fr) 1985-09-30 1986-09-23 Coffret pour jeu de société

Country Status (8)

Country Link
US (1) US4781384A (fr)
EP (1) EP0227123B1 (fr)
JP (1) JPS62161388A (fr)
AT (1) ATE44655T1 (fr)
CA (1) CA1285532C (fr)
DE (1) DE3664412D1 (fr)
ES (1) ES2003117A6 (fr)
FR (1) FR2587906B1 (fr)
