- the invention relates to a protective device against rising flooding or as a retention device for environmentally harmful liquid media (e.g. fire water in chemical accidents). Furthermore, it can be used for smaller surface water diversions, construction of reserve pools for water, on concrete surfaces.
- environmentally harmful liquid media e.g. fire water in chemical accidents.
- the following protective device is intended to significantly improve a maximum of these negatively listed elements by: - Little time spent assembling and dismantling - little or no transportation costs - Reduction of the work involved in assembling and dismantling - low space requirement after dismantling - repeatable short-term usability

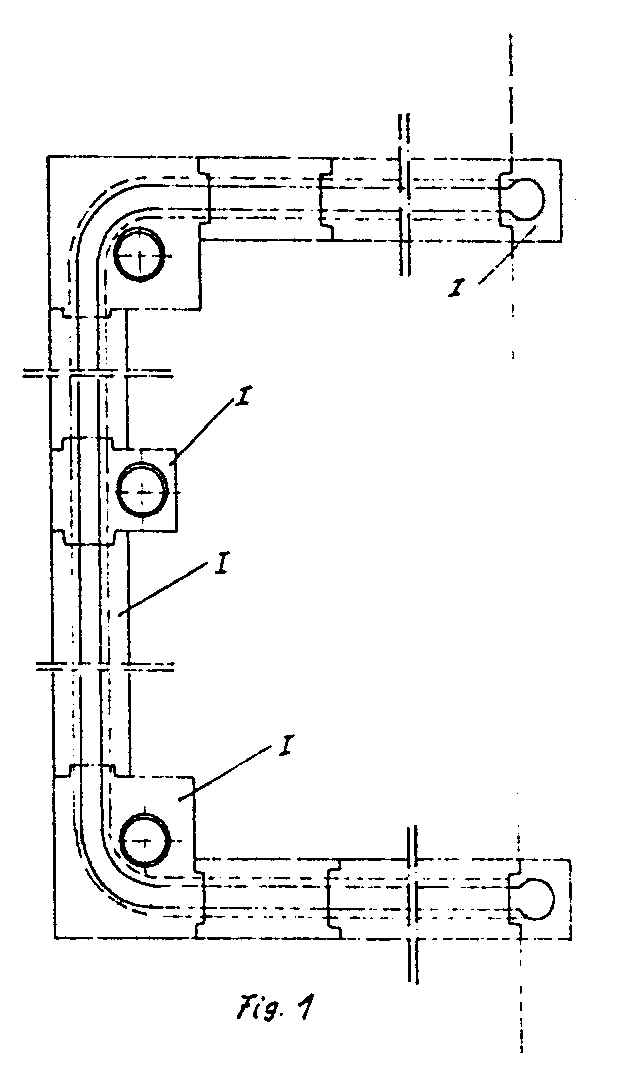

- FIG. 1 One or more prefabricated parts Fig. 1, preferably made of concrete, are incorporated as a fixed basic element (I) around the point to be protected in the ground and in the building.
- the basic element (I) serves to receive, seal and anchor the flexible protective device (II) FIG. 3
- a fabric-reinforced rubber tarpaulin Fig. 2 is preferably used, which is designed on three edges so that it itself, or an inflatable tube is incorporated into it.
- a tube (III) Fig. 3 is preferably used as a support, which is inserted into the fixed base element Fig. 3 if necessary.

Landscapes
- Engineering & Computer Science (AREA)
- General Engineering & Computer Science (AREA)
- Structural Engineering (AREA)
- Mechanical Engineering (AREA)
- Civil Engineering (AREA)
- Ocean & Marine Engineering (AREA)
- Environmental & Geological Engineering (AREA)
- Revetment (AREA)
- Forms Removed On Construction Sites Or Auxiliary Members Thereof (AREA)
- Burglar Alarm Systems (AREA)
- Refuge Islands, Traffic Blockers, Or Guard Fence (AREA)
- Check Valves (AREA)
- Building Environments (AREA)
- Tents Or Canopies (AREA)
Abstract
Es handelt sich um eine mobile oder ständig zu stationierende Schutzvorrichtung gegen steigendes Hochwasser, für sämtliche Gefahrengebiete und um eine Rückhaltesicherung für alle flüssigen Medien, die der Umwelt Schaden zufügen können.
Sie zeichnet sich durch einfachen Auf- u. Abbau, absolute Dichtheit und als genormtes Erzeugnis zur weltweiten Anwendung aus.
Die Vorrichtung besteht aus drei Teilen.
Dies sind:
Dies sind:
- a.) Gewebeverstärkte Gummiplane(n) (II) (Rand aufpumpbar)
- b.) Profilierte(r) - vorzugsweise - Betonformstein(e) (I)
- c.) Abstützung (en) (III)
Description
- Die Erfindung betrifft eine Schutzvorrichtung gegen steigendes Hochwasser oder als Rückhaltesicherung für umweltschädigende flüssige Medien (z.B. Löschwasser bei Chemieunfällen). Weiterhin kann sie bei kleineren oberirdischen Wasserumleitungen, Bau von Reservebecken für Wasser, auf Betonflächen verwendet werden.
- Im allgemeinen werden gegen steigendes Hochwasser oder als Rückhaltesicherung nachfolgend aufgeführte Schutzmaßnahmen durchgeführt:
- Errichtung von Wällen mittels Sandsäcken
- Errichtung von Wällen mittels Steinen und Plastikplanen
- schließen gefährdeter Stellen mittels Bohlen und Bretter
- diverses Schüttgut und Dichtmaterialien - Vorgenannte Maßnahmen haben den Nachteil von
- hohem Arbeitsaufwand beim Auf- und Abbau
- hohen Transportkosten zum An- und Abfahren des Dichtmediums
- hohem Zeitaufwand
daher einem hohen Gesamtkostenaufwand - Nachfolgende Schutzvorrichtung soll ein Maximum dieser negativ aufgeführten Elemente um ein wesentliches verbessern, durch:
- geringen Zeitaufwand beim Auf- und Abbau
- geringe oder keine Transportkosten
- Verminderung des Arbeitsaufwandes beim Auf- und Abbau
- geringen Platzbedarf nach dem Abbau
- wiederholbare kurzfristige Einsetzbarkeit - Erfindungsgemäß wird dieses wie nachfolgende Beschreibung erläutert, erreicht:
- Die Schutzvorrichtung besteht aus drei Hauptelementen:
- I das feste Grundelement (Fig.1) zur Aufnahme der flexiblen Schutzvorrichtung (Fig.2)
- II die flexible Schutzvorrichtung (Fig.2)
- III die Abstützung Pos. 3 (Fig.3)
- Zu I Als festes Grundelement (I) wird ein, oder mehrere vorgefertigte Teile Fig. 1 vorzugsweise aus Beton um die zu schützende Stelle im Erdreich und Gebäude eingearbeitet. Das Grundelement (I), dient zur Aufnahme, Abdichtung und Verankerung der flexiblen Schutzvorrichtung (II) Fig. 3
- Zu II Als flexible Schutzvorrichtung (II) wird vorzugsweise eine gewebeverstärkte Gummiplane Fig. 2 verwendet, welche an drei Kanten konstruktiv so ausgelegt ist, daß diese selbst, oder in ihr ein aufblasbarer Schlauch eingearbeitet ist.
- Zu III Als Abstützung wird vorzugsweise ein Rohr (III) Fig. 3 verwendet, welches bei Bedarf in das feste Grundelement Fig. 3 eingeführt wird.
Claims (3)
1. Festes Grundelement I dadurch gekennzeichnet:
- das als Material vorzugsweise Beton verwendet wird
- das ein Radius eingearbeitet ist, welcher als Aufnahme für die flexible Schutzvorrichtung II dient
- das die vorgefertigten Teile I so ausgeführt sind, daß sich diese beim Zusammensetzen so ineinanderfügen, daß der Aufnahmeradius für die flexible Schutzvorrichtung II immer zueinander zentriert ist.
- das die Aufnahme für die Halterung III mit integriert ist.
- das bei Nichtbedarf die Teile I durch eine vorzugsweise aus Gummi oder Plastik hergestellte Leiste abgedeckt werden.
- das als Material vorzugsweise Beton verwendet wird
- das ein Radius eingearbeitet ist, welcher als Aufnahme für die flexible Schutzvorrichtung II dient
- das die vorgefertigten Teile I so ausgeführt sind, daß sich diese beim Zusammensetzen so ineinanderfügen, daß der Aufnahmeradius für die flexible Schutzvorrichtung II immer zueinander zentriert ist.
- das die Aufnahme für die Halterung III mit integriert ist.
- das bei Nichtbedarf die Teile I durch eine vorzugsweise aus Gummi oder Plastik hergestellte Leiste abgedeckt werden.
2. Flexible Schutzvorrichtung II dadurch gekennzeichnet:
- das diese aus einer flexiblen Plane, vorzugsweise aus Gummi mit Gewebeeinlage hergestellt ist.
- das an 3 Seiten ein Schlauch einvulkanisiert ist, welcher durch ein gasförmiges Medium, vorzugsweise aus Luft aufgeblasen werden kann.
- das die Herstellung der flexiblen Plane so erfolgt, daß an 3 Seiten vorzugsweise durch vulkanisieren ein Hohlraum entsteht, welcher mit einem gasförmigen Medium vorzugsweise Luft aufgeblasen werden kann.
- das ein Ventil eingearbeitet ist, welches ein Aufblasen und Ablassen des gasförmigen Mediums ermöglicht.
- das nach der Verbindung mit dem Grundelement I und durch Aufblasen eine feste und dichte Verbindung entsteht.
- das diese aus einer flexiblen Plane, vorzugsweise aus Gummi mit Gewebeeinlage hergestellt ist.
- das an 3 Seiten ein Schlauch einvulkanisiert ist, welcher durch ein gasförmiges Medium, vorzugsweise aus Luft aufgeblasen werden kann.
- das die Herstellung der flexiblen Plane so erfolgt, daß an 3 Seiten vorzugsweise durch vulkanisieren ein Hohlraum entsteht, welcher mit einem gasförmigen Medium vorzugsweise Luft aufgeblasen werden kann.
- das ein Ventil eingearbeitet ist, welches ein Aufblasen und Ablassen des gasförmigen Mediums ermöglicht.
- das nach der Verbindung mit dem Grundelement I und durch Aufblasen eine feste und dichte Verbindung entsteht.
3. Halterung III dadurch gekennzeichnet:
- daß an dem vorzugsweise verwendeten Rohr eine Halte- und Führungsvorrichtung angebracht ist, welche die flexible Schutzvorrichtung II aufnimmt.
- daß bei Nichtbedarf ein Entfernen vom festen Grundelement I gewährleistet ist.
- daß an dem vorzugsweise verwendeten Rohr eine Halte- und Führungsvorrichtung angebracht ist, welche die flexible Schutzvorrichtung II aufnimmt.
- daß bei Nichtbedarf ein Entfernen vom festen Grundelement I gewährleistet ist.
