EP0312638A1 - Fotografisches Trägermaterial für lichtempfindliche Schichten in Form eines kunststoffbeschichteten Papiers oder einer Kunststoffolie mit einer beschreibbaren antistatischen Rückseitenbeschichtung - Google Patents

Fotografisches Trägermaterial für lichtempfindliche Schichten in Form eines kunststoffbeschichteten Papiers oder einer Kunststoffolie mit einer beschreibbaren antistatischen Rückseitenbeschichtung Download PDF

Info

Publication number
EP0312638A1
EP0312638A1 EP19870115556 EP87115556A EP0312638A1 EP 0312638 A1 EP0312638 A1 EP 0312638A1 EP 19870115556 EP19870115556 EP 19870115556 EP 87115556 A EP87115556 A EP 87115556A EP 0312638 A1 EP0312638 A1 EP 0312638A1
Authority
EP
European Patent Office
Prior art keywords
weight
support material
plastic
butadiene
styrene
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
EP19870115556
Other languages
English (en)
French (fr)
Other versions
EP0312638B1 (de
Inventor
Eckehard Säverin
Hans-Udo Tyrakowski
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Felex Schoeller Jr and GmbH and Co KG
Original Assignee
Felix Schoeller Jr Foto und Spezialpapiere GmbH
Felex Schoeller Jr and GmbH and Co KG
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Felix Schoeller Jr Foto und Spezialpapiere GmbH, Felex Schoeller Jr and GmbH and Co KG filed Critical Felix Schoeller Jr Foto und Spezialpapiere GmbH
Priority to EP87115556A priority Critical patent/EP0312638B1/de
Priority to ES198787115556T priority patent/ES2037056T3/es
Priority to DE8787115556T priority patent/DE3783768D1/de
Priority to AT87115556T priority patent/ATE84885T1/de
Publication of EP0312638A1 publication Critical patent/EP0312638A1/de
Application granted granted Critical
Publication of EP0312638B1 publication Critical patent/EP0312638B1/de
Priority to GR920300114T priority patent/GR920300114T1/el
Priority to GR930400642T priority patent/GR3007455T3/el
Anticipated expiration legal-status Critical
Expired - Lifetime legal-status Critical Current

Links

Classifications

    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03C—PHOTOSENSITIVE MATERIALS FOR PHOTOGRAPHIC PURPOSES; PHOTOGRAPHIC PROCESSES, e.g. CINE, X-RAY, COLOUR, STEREO-PHOTOGRAPHIC PROCESSES; AUXILIARY PROCESSES IN PHOTOGRAPHY
    • G03C1/00—Photosensitive materials
    • G03C1/76—Photosensitive materials characterised by the base or auxiliary layers
    • G03C1/85—Photosensitive materials characterised by the base or auxiliary layers characterised by antistatic additives or coatings
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03C—PHOTOSENSITIVE MATERIALS FOR PHOTOGRAPHIC PURPOSES; PHOTOGRAPHIC PROCESSES, e.g. CINE, X-RAY, COLOUR, STEREO-PHOTOGRAPHIC PROCESSES; AUXILIARY PROCESSES IN PHOTOGRAPHY
    • G03C1/00—Photosensitive materials
    • G03C1/76—Photosensitive materials characterised by the base or auxiliary layers
    • G03C1/95—Photosensitive materials characterised by the base or auxiliary layers rendered opaque or writable, e.g. with inert particulate additives

Definitions

  • the invention relates to a photographic support material for light-sensitive layers in the form of a plastic-coated paper or in the form of a plastic film with a writable antistatic back coating.
  • the paper support normally consists of a wet-strength glued cellulose paper with a so-called baryta layer applied on one side and the light-sensitive emulsion above.
  • the polyolefins now also have properties which are disadvantageous for the production or treatment of such papers.
  • this plastic coating must fulfill certain properties in the course of the production and development of such photographic papers, or it must have properties that these plastics inherently have possess, be suppressed or completely eliminated.
  • the coated photographic material as it passes through the various treatment baths, such as developing and fixing baths, does not pick up and retain any dirt particles on its surface which can form in these photographic treatment baths through oxidation and condensation processes over time.
  • the adhesive tapes serve, among other things, to fasten the photographic papers present in the form of coiled long strips to one another in order to ensure a smooth passage through the processing machine and, finally, in all of this, the antistatic charging of such a hydrophobic coating of the photographic support material is to be prevented, if possible, because the When the plastic-coated photographic support material is unwound and passed through the emulsion casting machines and when the batch is taken off after development, an electrostatic charge takes place, which is discharged when the device reaches a certain value or at appropriate points, which naturally leads to the unusability of the light-sensitive emulsion or can lead to the destruction of the latent image to be developed.
  • Hydrophobic components have the disadvantage of high dirt absorption and low antistatic activity, but strong electrostatic chargeability, while hydrophilic components adversely affect adhesive tape adhesion, are poorly printable and easily detach or swell in the treatment baths.
  • polar surfaces show good conductivity, that is to say antistatic properties, and low dirt absorption, but with increasing polarity, that is to say good antistatic properties, the abrasion resistance and adhesive tape adhesion are in turn adversely affected by the action of the baths.
  • the terpolymer of styrene-butadiene-methacrylate in aqueous suspension with a solids content of preferably 30 to 55% by weight is a latex which specifically fulfills optimal printability, adhesive tape adhesion and minimal soiling (tar stain) of the backing coat of the base paper causes. It is an important ingredient in the recipe because it maintains a balance between non-polar properties, which is important for optimal printability and tape adhesion results, and polar properties, which is important for tar stain reduction.
  • the amount that is added to the back coat should be selected so that the coat retains its strength and invulnerability during treatment in the baths, and on the other hand is only so large that the formulation does not lose its stability. These amounts are between 10 and 30% by weight, based on the total mixture.
  • the monomer ratio of the terpolymer made from styrene-butadiene-methacrylate is in the following ranges: 50-70% by weight styrene 25-40% by weight of butadiene and 5 - 15% by weight methacrylate the polymer being free of carboxyl and hydroxyl groups.
  • the silica with a particle size of 3 to 6 ⁇ m is responsible for being writable with lead.
  • the amount can vary both depending on the pencil hardness used and depending on the other constituents and also on the type of plastic of the back coating. It is preferably between 0.1 and 3.0% by weight solids content, based on the total mixture.
  • the effect is achieved with quantities of 0.1% by weight. If the solids content is above 3.0% by weight, the bond with the binder, which, as already indicated here, becomes the latex is weakened, so that the effect is no longer satisfactory overall.
  • the aluminum-modified colloidal silica sol a sol using water, usually contains 30% by weight solids and is self-binding when dried by condensation of the hydroxyl groups. This connection promotes the printability of the backside coating and contributes to the antistatic finish.
  • the amount used is between 2 and 25% by weight.
  • the component d namely the aqueous solution of the alkali salt of an organic polyacid, is a substance which produces the actual antistatic effect; alkali salts of organic polysulfonic acids are preferably used.
  • alkali salts of organic polysulfonic acids are preferably used.
  • good to very good electrical surface conductivity is achieved both before and after the bath.
  • the prevention of the discoloration in the baths is achieved in particular by the latex and is good to very good in the sense according to the invention.
  • a universally applicable mixture can be composed as follows:
  • Fig. 1 shows strips of photographic base papers with backsheets, in which the product according to the invention is compared with the backside coated photographic base papers listed on the market listed in Table 1. It can be seen that the product according to the invention has very good properties for preventing dirt (tar stain) on the back.
  • the mixture according to the invention is applied to the paper in such an amount that a layer is applied which, when dried, is 0.15 to 1.3 g / m2, but in particular is between 0.2 and 0.6 g / m2.
  • the test of the printability and the abrasion resistance or bath strength was carried out on the basis of samples with standard color ribbons. To test the samples for chemical and mechanical stresses, which can occur during the development process, they were immersed in developer for 30 seconds, wiped with a finger and, after rinsing with water, checked to see whether blurring or discolouration had occurred due to the washing out of a color component. The abrasion resistance was determined by rubbing the finger harder.
  • the test of the adhesive tape adhesive strength was carried out on samples with a commercially available adhesive tape, for example a 3M adhesive tape 8422.
  • the adhesive tape was pressed on and loaded with a weight of 3 kg.
  • the sample was then cut into 1.5 cm wide strips and the adhesive tape of each sample was clamped in a breaking load tester, in which the adhesive tape was removed from the base at an angle of 180 ° at a speed of 20 cm / min. is subtracted. The force required to pull off is measured.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Physics & Mathematics (AREA)
  • General Physics & Mathematics (AREA)
  • Laminated Bodies (AREA)
  • Coating Of Shaped Articles Made Of Macromolecular Substances (AREA)
  • Paper (AREA)

Abstract

Beschrieben wird ein fotografisches Trägermaterial für lichtempfindliche Schichten in Form eines kunststoffbeschichteten Papiers oder einer Kunststoffolie mit einer beschreibbaren antistatischen Rückseitenbeschichtung. Die Rückseitenbeschichtung setzt sich zusammen aus einem Terpolymer-Latex aus Styrol-Butadien-Meathacrylat, einer harten Kieselsäure, sowie einer wäßrigen Lösung des Natriumsalzes einer organischen Polysäure. Dabei sind die Mengen dieser Stoffe so gewählt, daß sich optimale Ergebnisse hinsichtlich Bedruckbarkeit, Beschreibbarkeit mit Bleistiften, geringe Verschmutzung in alten Entwicklungsbädern, geringe Verfärbung im Ent wickler, gute Klebehaftung und antistatische Eigenschaften ergeben.

Description

  • Die Erfindung betrifft ein fotografisches Trägermaterial für lichtempfindliche Schichten in Form eines kunststoffbe­schichteten Papiers oder in Form einer Kunststoffolie mit einer beschreibbaren antistatischen Rückseitenbeschichtung.
  • Im Gegensatz zu den früheren barytbeschichteten foto­grafischen Papieren werden in neuerer Zeit als Träger für die lichtempfindlichen Schichten, insbesondere für die lichtempfind­lichen Schichten für die Farbfotografie, Papiere verwendet, die auf ihren Oberflächen, d. h. Vorderseite und Rückseite, mit Polyolefinen beschichtet sind. Die Beschichtung erfolgt vor­zugsweise unter Verwendung von Polyethylen, welches durch Schmelzextrusion über eine Breitschlitzdüse auf die Papier­oberflächen aufextrudiert ist. Ein solcher fotografischer Träger ist beispielsweise beschrieben in der DE-PS 23 44 367.
  • Bei den klassischen fotografischen Papieren besteht der Papierträger normalerweise aus einem naßfesten geleimten Zell­stoffpapier mit einer einseitig aufgebrachten sogenannten Barytschicht und der darüber befindlichen lichtempfindlichen Emulsion.
  • Nach der Belichtung werden die Papiere entwickelt, fixiert und gewässert und anschließend getrocknet. Für diesen Vorgang ist ein großer Zeitaufwand erforderlich. Aus Gründen der Rationalisierung der Bildentwicklung ging man daher von den klassischen Fotopapieren ab und kam zur Einführung der wasserfesten Papiere, die auf beiden Seiten mit thermopla­ stischen Kunststoffschichten, insbesondere Polyolefinschich­ten, überzogen sind und so den Papierkern flächig gegen das Eindringen von Entwicklungs-, Fixier- und Wässerungsbädern schützen.
  • Die Polyolefine haben nun aber auch Eigenschaften, die für die Herstellung bzw. für die Behandlung solcher Papiere nachteilig sind. Abgesehen von den Haftungsproblemen zwischen der Polyolefinoberfläche und den lichtempfindlichen Emulsionen, die durch zusätzliche Maßnahmen und Mittel behebbar sind, muß diese Kunststoffbeschichtung bestimmte Eigenschaften im Laufe der Herstellung und der Entwicklung derartiger fotografischer Papiere erfüllen, bzw. es müssen Eigenschaften, die diese Kunststoffe von Haus aus besitzen, unterdrückt oder völlig eliminiert werden.
  • So ist es z. B. notwendig, daß die zu entwickelnden fotografischen Materialien auf derartigen Trägern auf der Rückseite durch Beschreiben oder Bedrucken zu kennzeichnen sind, damit sie bestimmten Auftraggebern und Kunden zuge­ordnet werden können. Die aus einem thermoplastischen Kunst­stoff bestehende, den Papierkern abdichtende hydrophobe Be­schichtung läßt sich aber so wie sie ist nicht beschreiben oder kennzeichnen. Es sind spezielle Maßnahmen und Mittel erforderlich, damit die notwendige Bedruck- oder Beschreib­barkeit bei der maschinellen Verarbeitung des blattförmigen fotografischen Materials ermöglicht wird. Solche Vorschläge sind beispielsweise beschrieben in der europäischen Patent­anmeldung 0 160 912.
  • Es ist ferner erforderlich, daß das beschichtete foto­grafische Material beim Durchgang durch die verschiedenen Behandlungsbäder, wie Entwicklungs- und Fixierbäder, keine Schmutzteilchen auf seiner Oberfläche aufnimmt und festhält, die sich in diesen fotografischen Behandlungsbädern durch Oxidation und Kondensationsvorgänge im Laufe der Zeit bilden können.
  • Ferner ist es erforderlich zu verhindern, daß die Ent­wicklerlösung oder -bäder durch die Mittel, die Beschreib­barkeit, Bedruckbarkeit und dgl. wünschenswerte Eigenschaften bewirken, verunreinigt oder verfärbt werden.
  • Eine andere Notwendigkeit bei der Herstellung eines derartigen fotografischen Trägermaterials ist eine Ausbildung der Beschichtung, die eine gute Haftung von Klebebändern sicher­stellt. Die Klebebänder dienen u. a. zur Befestigung der in Form von aufgewickelten langen Streifen vorliegenden fotografischen Papiere aneinander, um einen glatten Durchlauf durch die Ent­wicklungsmaschine zu gewährleisten und schließlich soll bei all dem möglichst noch die antistatische Aufladung einer solchen hydrophoben Beschichtung des fotografischen Träger­materials verhindert werden, denn beim Abwickeln und beim Durch­gang des kunststoffbeschichteten fotografischen Trägermaterials durch die Emulsionsgießmaschinen und beim Stapelabzug nach der Entwicklung findet eine elektrostatische Aufladung statt, die sich beim Erreichen eines bestimmten Wertes oder an entsprech­enden Stellen an den Einrichtungen unter Blitzbildung entlädt, was natürlich zur Unbrauchbarkeit der lichtempfindlichen Emul­sion bzw. zur Zerstörung des zu entwickelnden latenten Bildes führen kann.
  • All diese Eigenschaften sind bekannt. Es war bisher schwierig, sie insgesamt zu verwirklichen, weil die zur Lösung angebotenen Maßnahmen und Mittel einander oft wider­sprechen. So ist es z. B. bekannt, aus der oben zitierten europäischen Patentanmeldung 0 160 912, ein solches mit Polyethylen beschichtetes fotografisches Material auf seiner Rückseite mit einer antistatischen Schicht zu versehen, die aus einem Natrium-Magnesium-Silikat, einem Natriumpoly­styrolsulfonat und bestimmten Bernsteinsäurehalbestern besteht. Diese Beschichtung soll die elektrostatische Aufladung ver­hindern und außerdem das Material gegen Schmutzaufnahme schützen.
  • Hydrophobe Komponenten haben den Nachteil einer hohen Schmutzaufnahme und geringer antistatischer Wirksamkeit aber starke elektrostatische Aufladbarkeit, während hydrophile Komponenten die Klebebandhaftung nachteilig beeinflussen, schlecht bedruckbar sind und in den Behandlungsbädern sich leicht ablösen oder aufquellen.
  • Andererseits zeigen polare Oberflächen gute Leitfähig­keit, also antistatische Eigenschaften, und eine geringe Schmutz­aufnahme, aber mit zunehmender Polarität, also guten anti­statischen Eigenschaften, wird wiederum die Abriebfestigkeit und die Klebebandhaftung durch die Einwirkung der Bäder nach­teilig beeinflußt.
  • Es ist daher Aufgabe der vorliegenden Erfindung, bei einem fotografischen Trägermaterial der eingangs beschriebenen Art eine Rückseitenbeschichtung bzw. einen Rückseitenstrich vorzuschlagen, der in optimaler Weise all den oben aufgeführten Forderungen nach Bedruckbarkeit mit den auf dem Markt befind­lichen Druckbändern, einer Beschreibbarkeit mit Bleistift, möglichst geringer Schmutzaufnahme, einer Verhinderung der Verfärbung der Rückseite im Colorentwickler, einer guten Klebe­bandhaftung während des Entwicklungsprozesses entspricht sowie ausreichende antistatische Eigenschaften aufweist.
  • Erreicht wird das durch einen Rückseitenstrich folgen­der Zusammensetzung:
    • a) Ein Terpolymer-Latex aus Styrol-Butadien-­Methacrylat,
    • b) Kieselsäure (SiO₂) mit einer Teilchengröße von 3 bis 6 µm,
    • c) ein aluminiummodifiziertes kolloidales Kiesel­säuresol sowie
    • d) eine wäßrige Lösung eines Salzes einer organischen Polysäure sowie Wasser,
    wobei die Mengen der Stoffe a) bis d) so getroffen sind, daß optimale Bedruckbarkeit mit Bändern, Beschreibbarkeit mit Blei­stiften, geringste Verschmutzung in alten oxidierten Entwick­lungsbädern, geringste Verfärbung im Colorentwickler, optimale Klebebandhaftung und antistatische Eigenschaften erhalten wer­den.
  • Das Terpolymer aus Styrol-Butadien-Methacrylat in wäß­riger Suspension mit einem Festkörpergehalt von vorzugsweise 30 bis 55 Gew.-% ist ein Latex, der speziell die Erfüllung optimaler Bedruckbarkeit, Klebebandhaftung und minimaler Ver­schmutzung (Tar Stain) des Rückseitenstriches des Basispapiers bewirkt. Er ist der wichtige Bestandteil in der Rezeptur, da er zwischen unpolaren Eigenschaften, was für optimale Ergeb­nisse bei Bedruckbarkeit und Klebebandhaftung wichtig ist, und polaren Eigenschaften, was für Tar Stain-Reduzierung wichtig ist, die Balance hält. Die Menge, die dem Rückseitenstrich zugemischt wird, ist so zu wählen, daß der Strich noch seine Festigkeit und Unangreifbarkeit bei der Behandlung in den Bädern behält und andererseits nur so groß ist, daß die Rezeptur nicht ihre Stabilität verliert. Diese Mengen liegen zwischen 10 und 30 Gew.-%, bezogen auf die Gesamtmischung.
  • Das Monomerverhältnis des Terpolymers aus Styrol-Butadien-­Methacrylat liegt in den folgenden Bereichen:
    50 - 70 Gew.-% Styrol
    25 - 40 Gew.-% Butadien und
    5 - 15 Gew.-% Methacrylat
    wobei das Polymer frei von Carboxyl- und Hydroxylgruppen ist.
  • Die Kieselsäure mit einer Teilchengröße von 3 bis 6 µm ist zuständig für die Beschreibbarkeit mit Blei. Auch hier kann die Menge sowohl nach verwendeter Bleistifthärte als auch in Abhängigkeit von den anderen Bestandteilen als auch von der Art des Kunststoffes der Rückseitenbeschichtung variieren. Sie liegt vorzugsweise zwischen 0,1 und 3,0 Gew.-% Festkörperge­halt, bezogen auf die Gesamtmischung.
  • Die Wirkung wird schon erreicht bei Mengen von 0,1 Gew.-%. Bei oberhalb 3,0 Gew.-% Festkörpergehalt wird der Verbund mit dem Bindemittel, was hier, wie bereits angedeutet, der Latex ist, geschwächt, so daß die Wirkung nicht mehr insgesamt be­friedigend ist.
  • Das aluminiummodifizierte kolloidale Kieselsäuresol, ein Sol unter Verwendung von Wasser, enthält üblicherweise 30 Gew.-% Festkörper und ist bei Trocknung selbstbindend durch Kondensation der Hydroxylgruppen. Diese Verbindung fördert die Bedruckbarkeit des Rückseitenstriches und liefert einen Bei­trag zur antistatischen Ausrüstung. Die eingesetzte Menge liegt zwischen 2 und 25 Gew.-%.
  • Der Bestandteil d), nämlich die wäßrige Lösung des Alkali­salzes einer organischen Polysäure ist eine Substanz, die die eigentliche antistatische Wirkung hervorruft, vorzugsweise werden Alkalisalze organischer Polysulfonsäuren verwendet. In Verbindung mit der aluminiummodifizierten kolloidalen Kiesel­säure wird sowohl eine gute bis sehr gute elektrische Ober­flächenleitfähigkeit vor dem Bäderdurchgang als auch nach dem Bäderdurchgang erreicht.
  • Die Verhinderung der Verfärbung in den Bädern ist ins­besondere durch den Latex erreicht und ist im erfindungsge­mäßen Sinn angewandt gut bis sehr gut.
  • In der beigefügten Tabelle ist ein Vergleich mit ver­schiedenen anderen am Markt befindlichen Rückseitenbeschich­tungen A - E dargestellt, wobei die erfindungsgemäße Beschich­tung gemäß nachfolgender Rezeptur in der letzten vertikalen Spalte aufgetragen ist. Eine universell anwendbare Mischung kann sich wie folgt zusammensetzen:
    Figure imgb0001

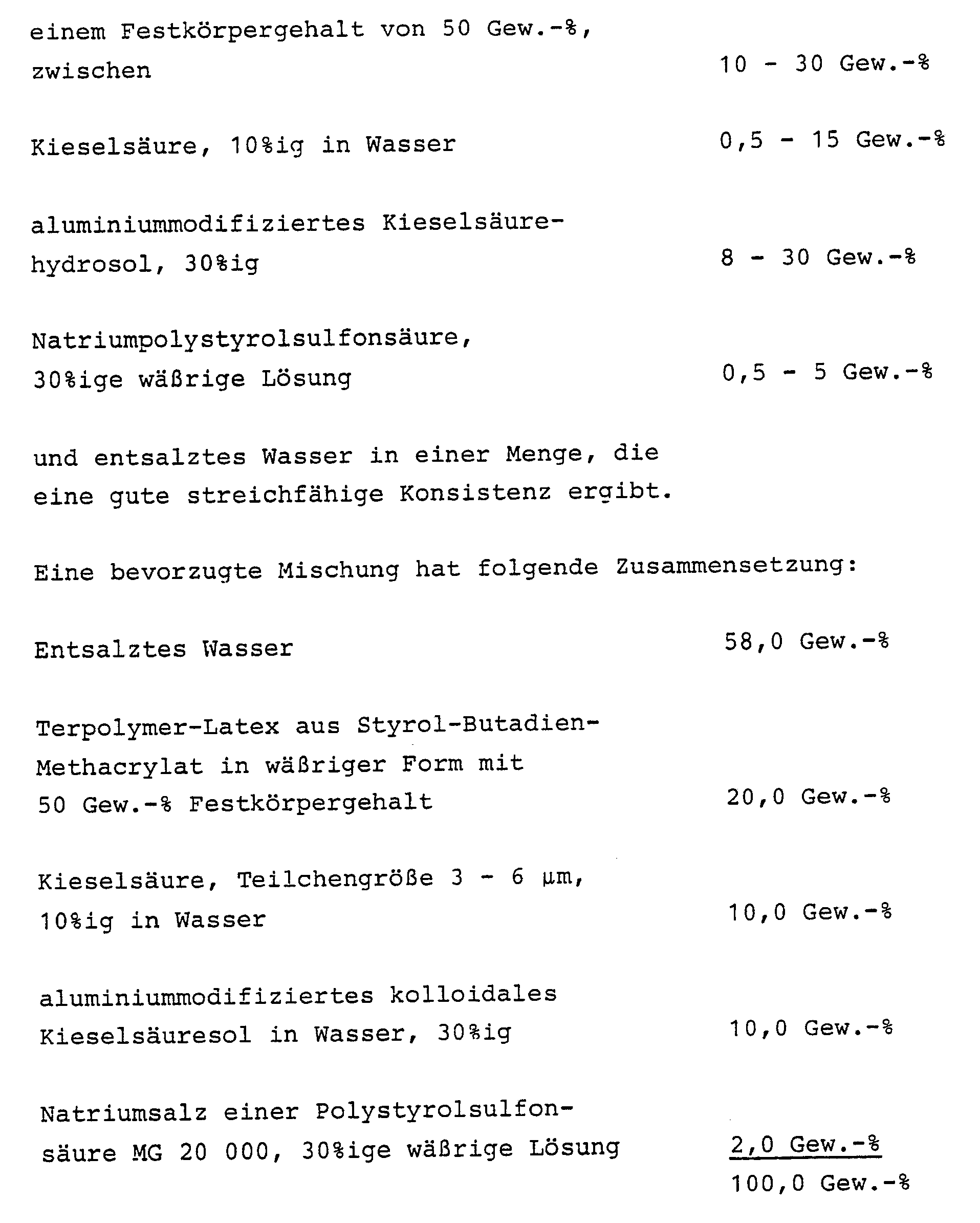

    Figure imgb0002
    Figure imgb0003
  • In Abb. 1 sind Streifen von fotografischen Basispapieren mit Rückseitenstrichen dargestellt, in der das erfindungsge­mäße Produkt mit den in Tabelle 1 aufgeführten am Markt be­findlichen rückseitenbeschichteten fotografischen Basispapieren verglichen ist. Es ist zu erkennen, daß das erfindungsgemäße Produkt sehr gute Eigenschaften zur Verhinderung des Ver­schmutzens (Tar Stain) der Rückseite besitzt.
  • Die erfindungsgemäße Mischung wird in einer solchen Menge auf das Papier aufgetragen, daß sich ein Schichtauftrag ergibt, der getrocknet 0,15 bis 1,3 g/m² beträgt, insbesondere aber zwischen 0,2 und 0,6 g/m² liegt.
  • Die Prüfung der Bedruckbarkeit und der Abriebfestigkeit bzw. Bäderfestigkeit wurde anhand von Mustern mit handelsüb­lichen Farbbändern durchgeführt. Zur Prüfung der Muster auf che­mische und mechanische Beanspruchungen, wie sie während des Ent­wicklungsvorganges auftreten können, wurden diese 30 Sekunden lang in Entwickler getaucht, mit dem Finger gewischt und nach Spülung mit Wasser geprüft, ob Verwischungen oder Verfärbungen durch Auswaschen einer Farbkomponente aufgetreten sind. Die Ab­riebfestigkeit wurde durch stärkeres Reiben mit dem Finger fest­gestellt.
  • Die Prüfung der Klebebandhaftkraft wurde an Mustern mit einem handelsüblichen Klebeband, z.B. einem 3M-Klebe­band 8422, durchgeführt. Das Klebeband wurd aufgedrückt und mit einem Gewicht von 3 kg belastet. Anschließend wurde das Muster in 1,5 cm breite Streifen geschnitten und das Klebe­band eines jeden Musters in einen Bruchlasttester eingespannt, in welchem das Klebeband von der Unterlage in einem Winkel von 180° mit einer Geschwindigkeit von 20 cm/Min. abgezogen wird. Die zum Abziehen benötigte Kraft wird gemessen.
  • Zur Prüfung der Schmutzaufnahmefähigkeit (Tar Stain) wird eine handelsüblicher Colorentwickler ca. 2 cm hoch in eine offene Schale gefüllt und eine Woche an der Luft stehen gelassen. Nach dieser Zeit hat sich auf der Oberfläche eine dunklere teerartige Schicht aus Oxidationsprodukten gebildet. Diese teerartige Oberfläche wird mit dem zu prüfenden Muster abgezogen, anschließend das Muster unter fließendem Wasser gewaschen und an der Luft getrocknet. Das Ausmaß der Schmutz­aufnahme wird visuell durch die Verfärbung der Rückseite be­urteilt.

Claims (4)

1. Fotografisches Trägermaterial für lichtempfindliche Schichten in Form eines kunststoffbeschichteten Papiers oder einer Kunststoffolie mit einer beschreibbaren antistatischen Rückseitenbeschichtung unter Verwendung von silikatischen Verbindungen, dadurch gekennzeichnet, daß der Rückseitenstrich folgende Zusammensetzung hat:
a) Ein Terpolymer-Latex aus Styrol-Butadien-­Methacrylat,
b) Kieselsäure (SiO₂) mit einer Teilchengröße von 3 bis 6 µm,
c) ein aluminiummodifiziertes kolloidales Kiesel­säuresol sowie
d) eine wäßrige Lösung eines Salzes einer organischen Polysäure sowie Wasser,
wobei die Mengen der Stoffe a) bis d) so getroffen sind, daß optimale Bedruckbarkeit mit Bändern, Beschreibbarkeit mit Blei­stiften, geringste Verschmutzung in alten oxidierten Entwick­lungsbädern, geringste Verfärbung im Colorentwickler, optimale Klebebandhaftung und antistatische Eigenschaften erhalten werden.
2. Fotografisches Trägermaterial nach Anspruch 1, dadurch gekennzeichnet, daß der Rückseitenstrich die folgende Zu­sammensetzung hat: Terpolymer-Latex aus Styrol-Butadien-Methacrylat in Wasser mit einem Festkörpergehalt zwischen 30 und 55 Gew.-% 10 - 30 Gew.-% Kieselsäure (SiO₂) in einer Teilchengröße von 3 bis 6 µm 0,1 - 3.0 Gew.-% aluminiummodifiziertes Kieselsäurehydrosol 8 - 30 Gew.-% Alkalipolystyrolsulfonat, 30%ige wäßrige Lösung 0,5 - 5 Gew.-% Rest entsalztes Wasser in einer Menge, die eine gute streichfähige Konsistenz ergibt.
3. Fotografisches Trägermaterial nach Anspruch 1, dadurch ge­kennzeichnet, daß der Rückseitenstrich die folgende Zusammen­setzung hat: Entsalztes Wasser 67,0 Gew.-% Terpolymer-Latex aus Styrol-Butadien-Methacrylat in wäßriger Form mit 50 % Festkörpergehalt 20,0 Gew.-% Kieselsäure, Teilchengröße 3 bis 6 µm 1,0 Gew.-% aluminiummodifiziertes kolloidales Kieselsäuresol, 30%ig in Wasser, mittlere Teilchengröße 10 bis 15 nm 10,0 Gew.-% Natriumsalz einer Polystyrolsulfonsäure MG 20 000, 30%ige wäßrige Lösung 2,0 Gew.-% 100,0 Gew.-%
4. Trägermaterial nach Anspruch 1 bis 3, dadurch gekenn­zeichnet, daß das Monomerverhältnis im Terpolymer in den folgenden Bereichen liegt:
50 - 70 Gew.-% Styrol
25 - 40 Gew.-% Butadien und
5 - 15 Gew.-% Methacrylat
und das Polymer frei von Carboxyl- und Hydroxylgruppen ist.
EP87115556A 1987-10-23 1987-10-23 Fotografisches Trägermaterial für lichtempfindliche Schichten in Form eines kunststoffbeschichteten Papiers oder einer Kunststoffolie mit einer beschreibbaren antistatischen Rückseitenbeschichtung Expired - Lifetime EP0312638B1 (de)

Priority Applications (6)

Application Number Priority Date Filing Date Title
EP87115556A EP0312638B1 (de) 1987-10-23 1987-10-23 Fotografisches Trägermaterial für lichtempfindliche Schichten in Form eines kunststoffbeschichteten Papiers oder einer Kunststoffolie mit einer beschreibbaren antistatischen Rückseitenbeschichtung
ES198787115556T ES2037056T3 (es) 1987-10-23 1987-10-23 Material de soporte fotografico para capas sensibles a la luz en la forma de un papel recubierto de materia plastica o en la forma de una hoja de materia plastica con un recubrimiento antiestatico en el lado posterior.
DE8787115556T DE3783768D1 (de) 1987-10-23 1987-10-23 Fotografisches traegermaterial fuer lichtempfindliche schichten in form eines kunststoffbeschichteten papiers oder einer kunststoffolie mit einer beschreibbaren antistatischen rueckseitenbeschichtung.
AT87115556T ATE84885T1 (de) 1987-10-23 1987-10-23 Fotografisches traegermaterial fuer lichtempfindliche schichten in form eines kunststoffbeschichteten papiers oder einer kunststoffolie mit einer beschreibbaren antistatischen rueckseitenbeschichtung.
GR920300114T GR920300114T1 (de) 1987-10-23 1993-02-17
GR930400642T GR3007455T3 (de) 1987-10-23 1993-03-24

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
EP87115556A EP0312638B1 (de) 1987-10-23 1987-10-23 Fotografisches Trägermaterial für lichtempfindliche Schichten in Form eines kunststoffbeschichteten Papiers oder einer Kunststoffolie mit einer beschreibbaren antistatischen Rückseitenbeschichtung

Publications (2)

Publication Number Publication Date
EP0312638A1 true EP0312638A1 (de) 1989-04-26
EP0312638B1 EP0312638B1 (de) 1993-01-20

Family

ID=8197385

Family Applications (1)

Application Number Title Priority Date Filing Date
EP87115556A Expired - Lifetime EP0312638B1 (de) 1987-10-23 1987-10-23 Fotografisches Trägermaterial für lichtempfindliche Schichten in Form eines kunststoffbeschichteten Papiers oder einer Kunststoffolie mit einer beschreibbaren antistatischen Rückseitenbeschichtung

Country Status (5)

Country Link
EP (1) EP0312638B1 (de)
AT (1) ATE84885T1 (de)
DE (1) DE3783768D1 (de)
ES (1) ES2037056T3 (de)
GR (2) GR920300114T1 (de)

Cited By (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP0421764A1 (de) * 1989-10-03 1991-04-10 Fuji Photo Film Co., Ltd. Träger für photographische Abzüge
AU609195B2 (en) * 1987-10-23 1991-04-26 Felix Schoeller Jr. Gmbh & Co. Kg Photographic base material for light-sensitive coatings in the form of plastic-coated paper or plastic foil coated on its backside
WO1991008513A3 (en) * 1989-12-05 1991-08-08 Eastman Kodak Co Print retaining coatings and coating compositions for the preparation thereof
DE4101475A1 (de) * 1991-01-19 1992-07-23 Schoeller F Jun Gmbh Co Kg Beschichtungsmasse fuer die rueckseite fotografischer traegermaterialien und verfahren zu ihrer herstellung
US5221555A (en) * 1991-12-12 1993-06-22 Felix Schoeller, Jr. Gmbh & Co. Kg Reverse side coating of photographic support materials
EP0558138A1 (de) * 1992-02-24 1993-09-01 Eastman Kodak Company Photographisches Papier enthaltend eine beschreibbare anti-statische Schicht und Zusammensetzungen zur Herstellung dieser Schicht
GB2449306A (en) * 2007-05-18 2008-11-19 Univ Sheffield Composite particles

Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3769020A (en) * 1971-02-11 1973-10-30 Agfa Gevaert Ag Photographic material with improved properties

Patent Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3769020A (en) * 1971-02-11 1973-10-30 Agfa Gevaert Ag Photographic material with improved properties

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
PATENT ABSTRACTS OF JAPAN, Band 9, Nr. 217 (P-385)[1940], 4. September 1985; & JP-A-60 76 744 (FUJI SHASHIN FILM K.K.) 01-05-1985; & US-A-4 705 746 (S. TAMAGAWA et al.); Spalte 3, Zeilen 26-52; Ansprüche *

Cited By (13)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
AU609195B2 (en) * 1987-10-23 1991-04-26 Felix Schoeller Jr. Gmbh & Co. Kg Photographic base material for light-sensitive coatings in the form of plastic-coated paper or plastic foil coated on its backside
EP0438621A1 (de) * 1987-10-23 1991-07-31 Felix Schoeller jr. Papierfabrik GmbH & Co. KG Beschichtungsmasse für die Rückseite fotografischer Trägermaterialien
US5232824A (en) * 1987-10-23 1993-08-03 Felix Schoeller Jr. Gmbh & Co. K.G. Coating mass for the back of photographic support materials
US5156707A (en) * 1989-10-03 1992-10-20 Fuji Photo Film Co., Ltd. Support for photographic printing paper
EP0421764A1 (de) * 1989-10-03 1991-04-10 Fuji Photo Film Co., Ltd. Träger für photographische Abzüge
WO1991008513A3 (en) * 1989-12-05 1991-08-08 Eastman Kodak Co Print retaining coatings and coating compositions for the preparation thereof
EP0496037A1 (de) * 1991-01-19 1992-07-29 Felix Schoeller jr. Papierfabrik GmbH & Co. KG Beschichtungsmasse für die Rückseite fotografischer Trägermaterialien und Verfahren zu ihrer Herstellung
DE4101475A1 (de) * 1991-01-19 1992-07-23 Schoeller F Jun Gmbh Co Kg Beschichtungsmasse fuer die rueckseite fotografischer traegermaterialien und verfahren zu ihrer herstellung
US5318886A (en) * 1991-01-19 1994-06-07 Felix Schoeller, Jr. Gmbh & Co. Reverse side coating of photographic support materials
US5221555A (en) * 1991-12-12 1993-06-22 Felix Schoeller, Jr. Gmbh & Co. Kg Reverse side coating of photographic support materials
EP0558138A1 (de) * 1992-02-24 1993-09-01 Eastman Kodak Company Photographisches Papier enthaltend eine beschreibbare anti-statische Schicht und Zusammensetzungen zur Herstellung dieser Schicht
US5244728A (en) * 1992-02-24 1993-09-14 Eastman Kodak Company Antistat layers having print retaining qualities
GB2449306A (en) * 2007-05-18 2008-11-19 Univ Sheffield Composite particles

Also Published As

Publication number Publication date
GR3007455T3 (de) 1993-07-30
DE3783768D1 (de) 1993-03-04
ATE84885T1 (de) 1993-02-15
EP0312638B1 (de) 1993-01-20
ES2037056T3 (es) 1993-06-16
GR920300114T1 (de) 1993-02-17

Similar Documents

Publication Publication Date Title
EP0114973B1 (de) Wasserfester fotografischer Papierträger
DE3735871A1 (de) Fotografisches traegermaterial fuer lichtempfindliche schichten in form eines kunststoffbeschichteten papiers oder einer kunststoffolie mit einer rueckseitenbeschichtung
DE4308274C2 (de) Schichtträger für fotografische Aufzeichnungsmaterialien
EP0274017B1 (de) Antistatisches fotografisches Trägermaterial
DE2845829C2 (de) Fotografisches Aufzeichnungsmaterial mit verbesserten antistatischen Beschichtungen
DE1797232C3 (de) Bildempfangsmaterial für elektrophotographische Verfahren
EP0312638B1 (de) Fotografisches Trägermaterial für lichtempfindliche Schichten in Form eines kunststoffbeschichteten Papiers oder einer Kunststoffolie mit einer beschreibbaren antistatischen Rückseitenbeschichtung
DE2016586C3 (de) Verfahren zur Entwicklung von Ladungsbildern
DE2931460C2 (de) Photographisches Aufzeichnungsmaterial
EP0253911B1 (de) Fotografischer Papierträger und Verfahren zu seiner Herstellung
DE3416897A1 (de) Photographisches material
EP0259548A1 (de) Fotografischer Papierträger mit einer wasserfesten Beschichtung aus einem Polyolefin
DE1696264B2 (de) Verfahren zur Herstellung lichtundurchlässiger Papiere für fotografische Zwecke
DE2234736C2 (de) Verwendung von Verbindungen bestimmter Struktur als Aufladungs-Steuermittel zur Modifizierung der elektrostatischen Aufladungseigenschaften der Oberflächen photographischer Materialien
DE68917044T2 (de) Elektrophotographische Druckplatte als Ausgangsmaterial für eine lithographische Druckplatte und Verfahren zu deren Herstellung.
DE4428941C2 (de) Schichtträger für fotografische Aufzeichnungsmaterialien
EP0069927B1 (de) Lichtschutzpapier für photographische Filme
DE4101475A1 (de) Beschichtungsmasse fuer die rueckseite fotografischer traegermaterialien und verfahren zu ihrer herstellung
DE921067C (de) Photographisches Mehrschichtmaterial
DE1547714C3 (de) Antistatisches photographisches Aufzeichnungsmaterial
DE2035015C3 (de) Photographischer Film mit einem Schichtträger, einer lichtempfindlichen Halogensilber-Gelatine-Emulsionsschicht auf der Vorderseite des Trägers und Schutzschichten auf der Rückseite des Trägers
DE2056264C3 (de) Elektrographisches Auf zeichnu ngsmaterial und Verfahren zu seiner Herstellung
DE1053919B (de) Verfahren zur Verbesserung der Eigenschaften von Papier und beschichtetem Papier, insbesondere fuer photographische Zwecke
DE3241598A1 (de) Photographisches papier
DE1547764C (de) Verwendung von Kombinationen oberflächenaktiver Mittel als Be Schichtungshilfsmittel fur photo graphische Zwecke

Legal Events

Date Code Title Description
PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

Free format text: ORIGINAL CODE: 0009012

17P Request for examination filed

Effective date: 19871103

AK Designated contracting states

Kind code of ref document: A1

Designated state(s): AT BE CH DE ES FR GB GR IT LI LU NL SE

17Q First examination report despatched

Effective date: 19910130

RAP3 Party data changed (applicant data changed or rights of an application transferred)

Owner name: FELIX SCHOELLER JR. FOTO- UND SPEZIALPAPIERE GMBH

RAP1 Party data changed (applicant data changed or rights of an application transferred)

Owner name: FELIX SCHOELLER JR. PAPIERFABRIK GMBH & CO. KG

ITF It: translation for a ep patent filed
GRAA (expected) grant

Free format text: ORIGINAL CODE: 0009210

AK Designated contracting states

Kind code of ref document: B1

Designated state(s): AT BE CH DE ES FR GB GR IT LI LU NL SE

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: GR

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 19930120

REF Corresponds to:

Ref document number: 84885

Country of ref document: AT

Date of ref document: 19930215

Kind code of ref document: T

ET Fr: translation filed
REF Corresponds to:

Ref document number: 3783768

Country of ref document: DE

Date of ref document: 19930304

GBT Gb: translation of ep patent filed (gb section 77(6)(a)/1977)

Effective date: 19921204

REG Reference to a national code

Ref country code: ES

Ref legal event code: FG2A

Ref document number: 2037056

Country of ref document: ES

Kind code of ref document: T3

REG Reference to a national code

Ref country code: GR

Ref legal event code: FG4A

Free format text: 3007455

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: GB

Effective date: 19931023

Ref country code: AT

Effective date: 19931023

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: SE

Effective date: 19931024

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: ES

Free format text: LAPSE BECAUSE OF EXPIRATION OF PROTECTION

Effective date: 19931025

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: LU

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 19931031

Ref country code: LI

Effective date: 19931031

Ref country code: CH

Effective date: 19931031

Ref country code: BE

Effective date: 19931031

PLBE No opposition filed within time limit

Free format text: ORIGINAL CODE: 0009261

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT

26N No opposition filed
BERE Be: lapsed

Owner name: FELIX SCHOELLER JR. PAPIERFABRIK G.M.B.H. & CO. K

Effective date: 19931031

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: NL

Effective date: 19940501

NLV4 Nl: lapsed or anulled due to non-payment of the annual fee
GBPC Gb: european patent ceased through non-payment of renewal fee

Effective date: 19931023

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: FR

Effective date: 19940630

REG Reference to a national code

Ref country code: CH

Ref legal event code: PL

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: DE

Effective date: 19940701

REG Reference to a national code

Ref country code: FR

Ref legal event code: ST

REG Reference to a national code

Ref country code: GR

Ref legal event code: MM2A

Free format text: 3007455

EUG Se: european patent has lapsed

Ref document number: 87115556.0

Effective date: 19940510

REG Reference to a national code

Ref country code: ES

Ref legal event code: FD2A

Effective date: 19990601

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: IT

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES;WARNING: LAPSES OF ITALIAN PATENTS WITH EFFECTIVE DATE BEFORE 2007 MAY HAVE OCCURRED AT ANY TIME BEFORE 2007. THE CORRECT EFFECTIVE DATE MAY BE DIFFERENT FROM THE ONE RECORDED.

Effective date: 20051023
