EP0456216B1 - Rohrheizkörper mit Sicherung - Google Patents

Rohrheizkörper mit Sicherung Download PDF

Info

Publication number
EP0456216B1
EP0456216B1 EP91107489A EP91107489A EP0456216B1 EP 0456216 B1 EP0456216 B1 EP 0456216B1 EP 91107489 A EP91107489 A EP 91107489A EP 91107489 A EP91107489 A EP 91107489A EP 0456216 B1 EP0456216 B1 EP 0456216B1
Authority
EP
European Patent Office
Prior art keywords
heating element
tubular heating
tubular
casing
protection device
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Expired - Lifetime
Application number
EP91107489A
Other languages
English (en)
French (fr)
Other versions
EP0456216A2 (de
EP0456216A3 (en
Inventor
Ingo Dr. Mont. Dipl.Ing Bleckmann
Wilhelm Adam
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
ELPAG AG CHUR
Original Assignee
ELPAG AG CHUR
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by ELPAG AG CHUR filed Critical ELPAG AG CHUR
Publication of EP0456216A2 publication Critical patent/EP0456216A2/de
Publication of EP0456216A3 publication Critical patent/EP0456216A3/de
Application granted granted Critical
Publication of EP0456216B1 publication Critical patent/EP0456216B1/de
Anticipated expiration legal-status Critical
Expired - Lifetime legal-status Critical Current

Links

Images

Classifications

    • H—ELECTRICITY
    • H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
    • H05B—ELECTRIC HEATING; ELECTRIC LIGHT SOURCES NOT OTHERWISE PROVIDED FOR; CIRCUIT ARRANGEMENTS FOR ELECTRIC LIGHT SOURCES, IN GENERAL
    • H05B3/00—Ohmic-resistance heating
    • H05B3/40—Heating elements having the shape of rods or tubes
    • H05B3/42—Heating elements having the shape of rods or tubes non-flexible
    • H05B3/48—Heating elements having the shape of rods or tubes non-flexible heating conductor embedded in insulating material

Definitions

  • the invention relates to a tubular heater according to the preamble of claim 1.
  • the invention is based on the object to improve tubular radiators with overheating protection so that the Response characteristic is the same.
  • the ring lies directly on the tubular heating element jacket, there is a defined temperature gradient from the heating coil to the jacket tube. Accordingly, the temperature gradient increases by a precisely defined amount when the heating coil overheats, so that the response characteristic of the relay circuit is clear.
  • the figure shows a cross section through the tubular heater end.
  • a heating coil 3 embedded in insulating material 2, the end of which is pushed onto the conical connecting bolt 4 and fixed, for example, by welding.
  • a central part 5 of the connecting bolt 4 is passed through a ring 6, which contains resistance elements with positive or negative temperature gradients, which are connected via a line 7 to a relay circuit, not shown.
  • Such relay circuits are e.g. already included in new washing machines. You can use various functions such as exercise temperature monitoring.
  • the outward end 8 of the connecting bolt is held by an insulating bead 10.
  • the space between the ring 6 and the insulating bead 10 is filled with a potting compound 11.
  • the overload protection works as follows:
  • heating coil 3 heats up above its set temperature for any reason, this inevitably leads to a defined temperature increase in the ring 6.
  • the resistance drops, so that there is a greater current flow through line 7 and the relay responds.
  • the heating coil is then preferably switched off in two poles.
  • the ring 6 can be divided. It can also be replaced by individually arranged heat sensors.

Landscapes

  • Resistance Heating (AREA)

Description

  • Die Erfindung betrifft einen Rohrheizkörper nach dem Oberbegriff des Anspruchs 1.
  • Aus der EP 00 86 465 ist ein Rohrheizkörper mit einer Überlastsicherung bekannt, bei dem PTC-Elemente in einem Rohrstück untergebracht sind, das in das Rohrheizkörperende eingebettet ist. Die Abschaltung des Rohrheizkörpers findet über eine außerhalb liegende Relaisschaltung statt. Es existiert also ein Wärmefluß von der Heizwendel zu dem Anschlußbolzen und von dort über das Rohr und das Isoliermaterial zu dem Mantelrohr. Da das Mantelrohrende selbst nicht beheizt ist, verkalkt es dementsprechend auch nicht, d.h. die Betriebsbedingungen ändern sich nicht. Es kann somit mit einer konstanten Ansprechcharakteristik gerechnet werden.
  • Der Wärmefluß von dem Rohr, in welchem die PTC-Elemente untergebracht sind, auf das Mantelrohr ist jedoch von Fall zu Fall unterschiedlich, je nachdem wie dicht das Isoliermaterial gepreßt ist. Dies führt zu einer unterschiedlichen Ansprechcharakteristik.
  • Der Erfindung liegt nun die Aufgabe zugrunde, Rohrheizkörper mit einem Überhitzungsschutz so zu verbessern, daß die Ansprechcharakteristik die gleiche ist.
  • Die Lösung der Aufgabe ergibt sich aus den Merkmalen des Hauptanspruches. Die Unteransprüche zeigen bevorzugte Ausführungsformen.
  • Da der Ring unmittelbar an dem Rohrheizkörpermantel anliegt, ergibt sich ein definiertes Temperaturgefälle von der Heizwendel bis zu dem Mantelrohr. Dementsprechend nimmt bei Überhitzung der Heizwendel das Temperaturgefälle um ein genau definierte Maß zu, so daß die Ansprechcharakteristik der Relaisschaltung eindeutig ist.
  • Auf den beiliegenden Zeichnungen ist eine bevorzugte Ausführungsform des Gegenstandes der Erfindung dargestellt.

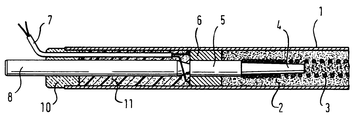

  • Die Figur zeigt einen Querschnitt durch das Rohrheizkörperende.
  • In einem Mantelrohr 1 befindet sich eine in Isoliermaterial 2 eingebettete Heizwendel 3, deren Ende auf den konisch verlaufenden Anschlußbolzen 4 aufgeschoben und z.B. durch Schweißung fixiert ist.
  • Ein mittlerer Teil 5 des Anschlußbolzens 4 ist durch einen Ring 6 hindurchgeführt, welcher Widerstandselemente mit positiven oder negativen Temperaturgradienten enthält, die über eine Leitung 7 mit einer nicht dargestellten Relaisschaltung verbunden sind.
  • Derartige Relaisschaltungen sind z.B. in neuen Waschmaschinen bereits enthalten. Sie können verschiedene Funktionen, wie z.B. eine Temperaturüberwachung ausüben.
  • Das nach außen geführte Ende 8 des Anschlußbolzens wird durch eine Isolierperle 10 gehalten. Der Raum zwischen dem Ring 6 und der Isolierperle 10 ist mit einer Vergußmasse 11 ausgefüllt.
  • Die Wirkungsweise der Überlastsicherung ist folgende:
  • Es existiert ein definierter Wärmefluß von der Heizwendel 3, den Bolzenteilen 4 und 5 über den Ring 6 zu dem Mantelrohr 1. Da der Bereich des Mantelrohres in Höhe des Ringes 6 nicht mehr beheizt wird, bleibt dieser frei vom Kalkansatz, so daß sich ein definierter Wärmeabfluß ergibt.
  • Wenn nun die Heizwendel 3 sich aus irgend welchen Gründen über ihre Solltemperatur erhitzt, führt dies zwangsläufig zu einer definierten Temperatursteigerung in dem Ring 6. Für den Fall der Verwendung von Widerständen mit einem positiven Temperaturkoeffizienten, fällt der Widerstand ab, so daß sich ein stärkerer Stromfluß durch die Leitung 7 ergibt und das Relais anspricht. Die Heizwendel wird dann vorzugsweise zweipolig abgeschaltet.
  • Der Ring 6 kann unterteilt sein. Er kann auch durch einzeln angeordnete Wärmefühler ersetzt sein.

Claims (3)

  1. Rohrheizkörper mit einer Heizwendel aus Widerstandsdraht, welche in Isoliermaterial eingebettet in einem Mantelrohr untergebracht ist und bei dem in das Mantelrohrende ein Überhitzungsschutz in Form eines Widerstandselementes mit positiven oder negativen Temperaturgradienten untergebracht ist, welches mit einer außerhalb des Rohrheizkörpers liegenden Relaisschaltung verbunden ist, die bei Überhitzung des Rohrheizkörpers einen oder beide Spannungspole abschaltet,
    dadurch gekennzeichnet,
    daß der Überhitzungsschutz aus einer ringförmigen Anordnung von Widerstandselementen oder Fühlern besteht, die einerseits Kontakt zum Mantelrohr (1) und andererseits zum Anschlußbolzen (5) haben, mit welchem die Heizwendel (3) verbunden ist.
  2. Rohrheizkörper nach Anspruch 1,
    dadurch gekennzeichnet,
    daß der Überhitzungsschutz in Form eines Ringes (6) oder Hohlzylinders ausgebildet ist, dessen äußere Mantelfläche an dem Mantelrohr anliegt und der auf dem Anschlußbolzen (5) aufsitzt.
  3. Rohrheizkörper nach Anspruch 1,
    dadurch gekennzeichnet,
    daß das nach außen herausgeführte Teil des Anschlußbolzens mittels einer Vergußmasse (11) in dem Rohrheizkörperende gehalten ist.
EP91107489A 1990-05-08 1991-05-08 Rohrheizkörper mit Sicherung Expired - Lifetime EP0456216B1 (de)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
DE4014753 1990-05-08
DE4014753A DE4014753A1 (de) 1990-05-08 1990-05-08 Rohrheizkoerper mit sicherung

Publications (3)

Publication Number Publication Date
EP0456216A2 EP0456216A2 (de) 1991-11-13
EP0456216A3 EP0456216A3 (en) 1992-08-05
EP0456216B1 true EP0456216B1 (de) 1994-12-07

Family

ID=6405962

Family Applications (1)

Application Number Title Priority Date Filing Date
EP91107489A Expired - Lifetime EP0456216B1 (de) 1990-05-08 1991-05-08 Rohrheizkörper mit Sicherung

Country Status (3)

Country Link
EP (1) EP0456216B1 (de)
DE (2) DE4014753A1 (de)
ES (1) ES2067794T3 (de)
