EP0565425B1 - Matériau polymère de type polyuréthanne acrylate pour revêtement de fibre optique ou pour ruban à fibres optiques - Google Patents

Matériau polymère de type polyuréthanne acrylate pour revêtement de fibre optique ou pour ruban à fibres optiques Download PDF

Info

Publication number
EP0565425B1
EP0565425B1 EP93400880A EP93400880A EP0565425B1 EP 0565425 B1 EP0565425 B1 EP 0565425B1 EP 93400880 A EP93400880 A EP 93400880A EP 93400880 A EP93400880 A EP 93400880A EP 0565425 B1 EP0565425 B1 EP 0565425B1
Authority
EP
European Patent Office
Prior art keywords
coating
diol
fluorine
fact
polymer material
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Expired - Lifetime
Application number
EP93400880A
Other languages
German (de)
English (en)
Other versions
EP0565425A1 (fr
Inventor
Jean-Yves Barraud
Sophie Gervat
Victorin Ratovelomanana
Bernard Boutevin
Jean-Pierre Parisi
Aline Cahuzac
Robert Jocteur
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Alcatel Lucent SAS
Original Assignee
Alcatel SA
Nokia Inc
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Alcatel SA, Nokia Inc filed Critical Alcatel SA
Publication of EP0565425A1 publication Critical patent/EP0565425A1/fr
Application granted granted Critical
Publication of EP0565425B1 publication Critical patent/EP0565425B1/fr
Anticipated expiration legal-status Critical
Expired - Lifetime legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/70—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the isocyanates or isothiocyanates used
    • C08G18/72—Polyisocyanates or polyisothiocyanates
    • C08G18/77—Polyisocyanates or polyisothiocyanates having heteroatoms in addition to the isocyanate or isothiocyanate nitrogen and oxygen or sulfur
    • C08G18/773—Polyisocyanates or polyisothiocyanates having heteroatoms in addition to the isocyanate or isothiocyanate nitrogen and oxygen or sulfur halogens
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C25/00—Surface treatment of fibres or filaments made from glass, minerals or slags
    • C03C25/10—Coating
    • C03C25/104—Coating to obtain optical fibres
    • C03C25/106—Single coatings
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F290/00—Macromolecular compounds obtained by polymerising monomers on to polymers modified by introduction of aliphatic unsaturated end or side groups
    • C08F290/02—Macromolecular compounds obtained by polymerising monomers on to polymers modified by introduction of aliphatic unsaturated end or side groups on to polymers modified by introduction of unsaturated end groups
    • C08F290/06—Polymers provided for in subclass C08G
    • C08F290/064—Polymers containing more than one epoxy group per molecule
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/30—Low-molecular-weight compounds
    • C08G18/38—Low-molecular-weight compounds having heteroatoms other than oxygen
    • C08G18/3802—Low-molecular-weight compounds having heteroatoms other than oxygen having halogens
    • C08G18/3804—Polyhydroxy compounds
    • C08G18/3812—Polyhydroxy compounds having fluorine atoms
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/30—Low-molecular-weight compounds
    • C08G18/38—Low-molecular-weight compounds having heteroatoms other than oxygen
    • C08G18/3855—Low-molecular-weight compounds having heteroatoms other than oxygen having sulfur
    • C08G18/3863—Low-molecular-weight compounds having heteroatoms other than oxygen having sulfur containing groups having sulfur atoms between two carbon atoms, the sulfur atoms being directly linked to carbon atoms or other sulfur atoms
    • C08G18/3865—Low-molecular-weight compounds having heteroatoms other than oxygen having sulfur containing groups having sulfur atoms between two carbon atoms, the sulfur atoms being directly linked to carbon atoms or other sulfur atoms containing groups having one sulfur atom between two carbon atoms
    • C08G18/3868—Low-molecular-weight compounds having heteroatoms other than oxygen having sulfur containing groups having sulfur atoms between two carbon atoms, the sulfur atoms being directly linked to carbon atoms or other sulfur atoms containing groups having one sulfur atom between two carbon atoms the sulfur atom belonging to a sulfide group
    • C08G18/387—Low-molecular-weight compounds having heteroatoms other than oxygen having sulfur containing groups having sulfur atoms between two carbon atoms, the sulfur atoms being directly linked to carbon atoms or other sulfur atoms containing groups having one sulfur atom between two carbon atoms the sulfur atom belonging to a sulfide group in addition to a perfluoroalkyl group
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/67—Unsaturated compounds having active hydrogen
    • C08G18/671—Unsaturated compounds having only one group containing active hydrogen
    • C08G18/672—Esters of acrylic or alkyl acrylic acid having only one group containing active hydrogen

Definitions

  • the present invention relates to a polymer material of polyurethane acrylate type for optical fiber coating or for fiber optic tape.
  • optical fibers have a double polymer coating consisting of a primary coating plasticized in contact with fiberglass and topped with secondary coating. This double coating protects the fiber mechanical or chemical attack likely to cause attenuation faults for transmissions optical.
  • Each coating must have good adhesion on the support intended for it, and its properties must be compatible with the conditions of fiberizing, in particular the speed of fiberizing.
  • the coating primary must absorb micro-bends and stresses any glass.
  • the secondary coating gives the fiber its mechanical properties.
  • the application optical fibers, both in submarine transmission that in terrestrial transmission, requires sealing optimal.
  • these same polymers are used for stiffen a set of fibers and make ribbons for optical cable.
  • optical fibers individualized thanks to a colored organic thin layer, are grouped side by side by a polyurethane resin acrylate. Ribbons made in this way must ability to slide enough over each other to ensure maximum cable compactness; there is a except that the sliding quality is insufficient and on the other hand that the ribbon resin adheres too much to the layers thin organic colored fibers when necessary eliminate it to make the connections between the fibers of two ribbons.
  • the object of the present invention is to improve the polyurethane acrylate resins for their applications in optical fibers and ribbons optical fiber.
  • the subject of the present invention is a material polymer for fiber optic coating or for ribbon optical fibers, material made of a polyurethane acrylate from the reaction of at least three compounds which are a diol, a diisocyanate and an acrylate, characterized in that at least one of said compounds contains fluorine and that at least one of said compounds contains sulfur, said polyurethane acrylate being fluorinated and sulfur.
  • This material has the characteristic of being photocrosslinkable.
  • At least one of said compounds contains fluorine and sulfur, such as fluorinated and sulfur acrylate or a fluorinated and sulfur diol.
  • the fluorine is carried by a chain side of variable length partially fluorinated.
  • PBHT polybutadienehydroxytelechelic
  • fluorinated and sulfur diols are obtained by addition nucleophile or radical of a fluorinated thiol on a bond ethylene of a diol.
  • said diol is a sulfur-containing diol such that:
  • the polyurethanes fluorinated acrylates according to the invention in two stages: fluorinated diol + diisocyanate ---> fluorinated diisocyanate + hydroxylated acrylate prepolymer ---> fluorinated diacrylate urethane.
  • said diisocyanate is a fluorinated diisocyanate of formula: or derived from one of the aforementioned diols.
  • DABCO 1,4-diazabicyclo [2.2.2] octane
  • the urethane acrylate oligomer is then mixed with 20% by weight of a reactive diluent which is hexamethylene-1,6-diacrylate and 3% by weight of a "IRGACURE 651" photoinitiator.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Organic Chemistry (AREA)
  • Health & Medical Sciences (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • General Life Sciences & Earth Sciences (AREA)
  • General Chemical & Material Sciences (AREA)
  • Geochemistry & Mineralogy (AREA)
  • Materials Engineering (AREA)
  • Macromonomer-Based Addition Polymer (AREA)
  • Polyurethanes Or Polyureas (AREA)
  • Optical Fibers, Optical Fiber Cores, And Optical Fiber Bundles (AREA)
  • Surface Treatment Of Glass Fibres Or Filaments (AREA)

Description

La présente invention concerne un matériau polymère de type polyuréthanne acrylate pour revêtement de fibre optique ou pour ruban à fibres optiques.
On sait que les fibres optiques comportent un double revêtement polymère constitué d'un revêtement primaire plastifié en contact avec la fibre de verre et surmonté d'un revêtement secondaire. Ce double revêtement protège la fibre des agressions mécaniques ou chimiques susceptibles de provoquer des défauts d'atténuation pour les transmissions optiques.
Chaque revêtement doit posséder une bonne adhérence sur le support qui lui est destiné, et ses propriétés physiques doivent être compatibles avec les conditions de fibrage, en particulier la vitesse de fibrage. Le revêtement primaire doit absorber les microcourbures et les contraintes éventuelles sur le verre. Le revêtement secondaire confère à la fibre ses propriétés mécaniques. En outre l'application des fibres optiques, tant dans la transmission sous-marine que dans la transmission terrestre, exige une étanchéité optimale.
A l'heure actuelle les revêtements primaires et secondaires contiennent des polymères du type polyuréthanne acrylate photoréticulés sous rayonnement ultra-violet. Si leurs propriétés mécaniques répondent aux exigences précitées, leur absorption à l'humidité est trop importante, comme par exemple la résine hydrophile citée dans la demande de brevet japonais JP-4 018 410.
Par ailleurs ces mêmes polymères sont utilisés pour rigidifier un ensemble de fibres et constituer des rubans pour câble optique. Ainsi les fibres optiques, individualisées grâce à une couche mince organique colorée, sont regroupées côte à côte par une résine polyuréthanne acrylate. Les rubans réalisés de cette manière doivent pouvoir glisser suffisamment les uns sur les autres pour assurer la compacité maximale du câble; on constate d'une part que la qualité de glissement est insuffisante et d'autre part que la résine du ruban adhère trop aux couches minces organiques colorées des fibres lorsqu'il faut l'éliminer pour réaliser une à une les connexions entre les fibres de deux rubans.
La présente invention a pour but d'améliorer les résines de type polyuréthanne acrylate pour leurs applications dans les fibres optiques et les rubans de fibres optiques.
La présente invention a pour objet un matériau polymère pour revêtement de fibre optique ou pour ruban à fibres optiques, matériau constitué d'un polyuréthanne acrylate provenant de la réaction d'au moins trois composés qui sont un diol, un diisocyanate et un acrylate, caractérisé par le fait que au moins l'un desdits composés contient du fluor et que au moins l'un desdits composés contient du soufre, ledit polyuréthanne acrylate étant fluoré et soufré.
Ce matériau a comme caractéristique d'être photoréticulable.
Selon une variante, au moins l'un desdits composés contient du fluor et du soufre, comme par exemple un acrylate fluoré et soufré ou un diol fluoré et soufré.
De préférence, le fluor est porté par une chaíne latérale de longueur variable partiellement fluorée.
Selon un premier mode de réalisation, ledit acrylate est un acrylate fluoré et soufré de formule:
Figure 00020001
où:
   -R1 est -H, -CH3, ou -F,
   -R2- est -(CH2)n-S(O)r-(CH2)m-
      avec n et m = 2 à 11, et r = 0 à 2,
Figure 00030001
      avec q et p = 1 à 10, r = 0 à 2,
      et n et m = 2 à 11,
Figure 00030002
      avec p = 1 à 10, r = 0 à 2,
      et n et m = 2 à 11,
      où X =
Figure 00030003
et -RF est (CH2)n-CmF2m+1 avec n = 0 à 9 et m = 1 à 10,
Figure 00030004
      avec n = 0 à 9 et m = 1 à 10.
Selon un second mode de réalisation, ledit acrylate est un acrylate fluoré de formule:
Figure 00030005
où:
   -R1 est -H, -CH3, ou -F
   -R2- est -(CH2)n- avec n = 1 à 4,
      -(CH2)q-CHOH-(CH2)p- avec q et p = 1 à 10,
Figure 00030006
      avec n et m = 1 à 10,
      où X =
Figure 00030007
et -RF est -(CH2)n-CmF2m+1 avec n = 0 à 9 et m = 1 à 10
Figure 00030008
      avec n = 0 à 9 et m= 1 à 10.
Ces composés sont par exemple choisis parmi:
Figure 00040001
Figure 00040002
Figure 00040003
Selon un troisième mode de réalisation, ledit diol est un diol fluoré et soufré choisi parmi:
Figure 00040004
avec n = 1 à 10, et le polybutadiènehydroxytéléchélique (PBHT):
Figure 00040005
avec x = 18 et y = 4, ou bien x = 40 et y = 10.
Ces diols fluorés et soufrés sont obtenus par addition nucléophile ou radicalaire d'un thiol fluoré sur une liaison éthylénique d'un diol.

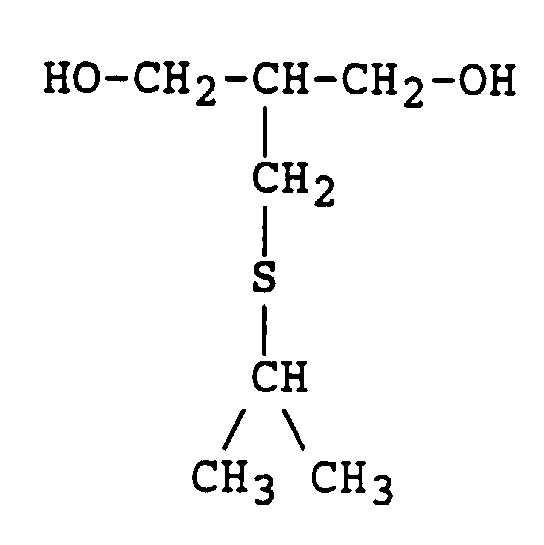

Selon un quatrième mode de réalisation, ledit diol est un diol soufré tel que:
Figure 00050001
Selon un cinquième mode de réalisation, ledit diol est un diol fluoré choisi parmi:
Figure 00050002
   avec n = 1 à 10.
A partir de ces diols fluorés, on peut obtenir les polyuréthannes acrylates fluorés selon l'invention en deux étapes: diol fluoré + diisocyanate ---> prépolymère diisocyanate fluoré + acrylate hydroxylé ---> uréthanne diacrylate fluoré.
Selon un sixième mode de réalisation, ledit diisocyanate est un diisocyanate fluoré de formule:
Figure 00050003
      ou dérivé d'un des diols précités.
A partir de ces diisocyanates fluorés, on synthétise un oligomère di ou multiacrylate fluoré par réaction sur un alcool mono ou diacrylate.
D'autres caractéristiques et avantages de la présente invention apparaítront au cours de la description suivante de modes de réalisation donnés à titre illustratif mais nullement limitatif.
EXEMPLE 1
On effectue la préparation d'un diol fluoré et soufré de la manière suivante.
On dissout dans 800ml d'acétone, 134g de triméthylolpropane. Puis 1g d'acide paratoluènesulfonique est ajouté au mélange qui est maintenu à 25°C pendant 24 heures. Après évaporation de l'acétone, le produit est distillé sous vide (point d'ébullition bp0,6mbar=90-93°C) et on obtient l'acétal.
Dans 1 litre de soude (NaOH) contenant 5,82g de tetrabutylammonium hydrogénosulfate, sont dissout 30g de l'alcool précédemment obtenu. On ajoute 65,7g de chlorure d'allyle au mélange qui est maintenu à 42°C pendant 24 heures. Le mélange est dilué dans 200ml de chlorure de méthylène, lavé à l'eau, évaporé et séché. Le produit est alors purifié par distillation (bp0,2mbar=61-63°C), et on obtient un éther d'allyle.
En atmosphère d'argon, on dissout 32,33g de 1H,1H,2H,2H-perfluorooctane-1-thiol (PFOT) dans 100ml d'acétonitrile, et la solution est portée à 85°C. Puis on y ajoute 0,4g d'azobisisobutylonitrile (AIBN) et 17,34g de l'éther d'allyle précédemment obtenu. Après 24 heures de réaction, l'acétonitrile est évaporé et le produit séché sous vide.
On redissout 173,4g de ce produit dans 200ml de méthanol et 10ml d'eau. On ajoute à la solution 30ml de résine échangeuse d'ions (AMBERLITE®IR120+). Après 24 heures de réaction, la résine est éliminée par filtration et le méthanol est évaporé. On obtient alors un diol fluoré et soufré.
EXEMPLE 2
Dans 100ml de toluène, on introduit 25g du diol fluoré et soufré obtenu dans l'exemple 1, 18,97g de 2,2,4-triméthylhexaméthylènediisocyanate, et 0,66g de 1,4-diazabicyclo[2.2.2]octane (DABCO), et on laisse réagir le mélange à 80°C pendant 2 heures. Puis on ajoute 10,48g de 2-hydroxyéthylacrylate, et on laisse la réaction se poursuivre dans les mêmes conditions jusqu'à observer par analyse infra-rouge la disparition de la bande -N=C=O à 2240cm-1. Le toluène est alors évaporé et 54g d'oligomère uréthane acrylate fluoré et soufré sont obtenus.
On mélange alors l'oligomère uréthanne acrylate avec 20% en poids d'un diluant réactif qui est l'héxaméthylène-1,6-diacrylate et 3% en poids d'un photoamorceur "IRGACURE 651".
On prend comme référence une fibre optique de l'art antérieur munie d'un revêtement témoin dont la couche secondaire est en "DESOLITE 044". On lui compare une fibre optique selon l'invention munie d'un revêtement B dont la couche secondaire est en matériau obtenu ci-dessus.
On étudie ensuite la perméabilité à l'eau de la couche secondaire du revêtement témoin, d'épaisseur 59µm, et de celle du revêtement B, d'épaisseur 48µm, par les méthodes standard de la norme ASTM D 1653-85 ("Standard Test Methods for Water Vapor Permeability of Organic Coating Films").
Pour cela on mesure les grandeurs suivantes:
  • WVT (Water Vapor Transmission Rate) en g/m2 x 24 heures, qui représente la quantité de vapeur d'eau susceptible de traverser l'unité de surface du revêtement en 24 heures,
  • WVP (Water Vapor Permeance) en g/m2 x 24 heures x millimètre de mercure, avec WVP=WVT/ΔP (Δp étant la différence de pression entre les deux faces des revêtements),
  • P (Water Vapor Permeability) où P = WVP x l , l étant l'épaisseur du revêtement en g x cm/m2 x 24 heures x mm de mercure.
Les valeurs de ces trois grandeurs font apparaítre les progrès apportés par le matériau selon l'invention au niveau de la perméabilité à l'eau.
En outre, on caractérise la propriété de glissement des revêtements par leur tension superficielle γ en millinewtons/mètre à 20°C.
revêtement épaisseur
µm		 WVT
g/m2x24h		 WVP=
WVP/ΔP		 P=
WVPxl
témoin 59 70,2 8 4,7.10-2
B 48 32,6 3,7 1,8.10-2
EXEMPLE 3
On effectue la préparation d'un diol fluoré et soufré de la manière suivante.
On dissout dans 200ml de tétrahydrofuranne à 70°C 125g de PBHT de masse 1220. Puis on y ajoute 7,6g de AIBN et 160g de PFOT. Après 15 heures de réaction à 70°C, le solvant est évaporé et le diol fluoré et soufré obtenu est séché sous vide.
Il a pour formule:
Figure 00100001
Dans 150ml de toluène, on fait réagir pendant 2 heures à 80°C: 69,2g du diol fluoré et soufré obtenu précédemment, 11,5g de 2,2,4-triméthylhexaméthylènediisocyanate et 0,9g de DABCO. Puis on ajoute 6,15g de 2-hydroxyéthylacrylate et on laisse réagir à 60°C jusqu'à observer par analyse infra-rouge la disparition de la bande -N=C=O. Le toluène est alors évaporé, et 86g d'oligomère uréthane acrylate fluoré et soufré sont ainsi obtenus.
De la même manière que décrit dans l'exemple 2, on mélange l'oligomère précédemment obtenu au diluant réactif et au photoamorceur.
On prend comme référence une fibre optique de l'art antérieur munie d'un revêtement témoin dont la couche secondaire est en "DESOLITE 044". On lui compare une fibre optique selon l'invention munie d'un revêtement C dont la couche secondaire est en matériau obtenu ci-dessus.
On étudie ensuite la perméabilité à l'eau de la couche secondaire du revêtement témoin, d'épaisseur 59µm, et de celle du revêtement C, d'épaisseur 58µm, par les méthodes décrites dans l'exemple 2.
revêtement épaisseur
µm		 WVT
g/m2x24h		 WVP=
WVP/ΔP		 P=
WVPx1
témoin 59 70,2 8 4,7.10-2
C 58 26,3 3,0 1,7.10-2

Claims (11)

  1. Matériau polymère pour revêtement de fibre optique ou pour ruban à fibres optiques, matériau constitué d'un polyuréthanne acrylate provenant de la réaction d'au moins trois composés qui sont un diol, un diisocyanate et un acrylate, caractérisé par le fait que au moins l'un desdits composés contient du fluor et que au moins l'un desdits composés contient du soufre, ledit polyuréthanne acrylate étant fluoré et soufré.
  2. Matériau polymère selon la revendication 1, caractérisé par le fait que au moins l'un desdits composés contient du fluor et du soufre.
  3. Matériau polymère selon l'une des revendications 1 et 2, caractérisé par le fait que le fluor est porté par une chaíne latérale partiellement fluorée.
  4. Matériau polymère selon l'une des revendications 1 à 3, caractérisé par le fait que ledit acrylate est un acrylate fluoré et soufré de formule:
    Figure 00120001
    où
       -R1 est -H, -CH3, ou -F
       -R2- est -(CH2)n-S(O)r-(CH2)m-
          avec n et m = 2 à 11, et r = 0 à 2,
    Figure 00120002
          avec q et p = 1 à 10, r = 0 à 2,
          et n et m = 2 à 11,
    Figure 00120003
          avec p = 1 à 10, r = 0 à 2,
          et n et m = 2 à 11,
          où X =
    Figure 00130001
    et -RF est -(CH2)n-CmF2m+1 avec n = 0 à 9 et m = 1 à 10,
    Figure 00130002
          avec n = 0 à 9 et m = 1 à 10.
  5. Matériau polymère selon l'une des revendications 1 à 3, caractérisé par le fait que ledit acrylate est un acrylate fluoré de formule:
    Figure 00130003
    où
       -R1 est -H, -CH3, ou -F,
       -R2- est -(CH2)n- avec n = 1 à 4,
          -(CH2)q-CHOH-(CH2)p- avec q et p = 1 à 10,
    Figure 00130004
          avec n et m = 1 à 10,
          où X =
    Figure 00130005
    et -RF est -(CH2)n-CmF2m+1 avec n = 0 à 9 et m = 1 à 10,
    Figure 00130006
          avec n = 0 à 9 et m= 1 à 10.
  6. Matériau polymère selon la revendication 5, caractérisé par le fait que ledit acrylate fluoré est choisi parmi:
    Figure 00130007
    Figure 00140001
    Figure 00140002
  7. Matériau polymère selon l'une des revendications 1 à 3, caractérisé par le fait que ledit diol est un diol fluoré et soufré choisi parmi:
    Figure 00140003
    avec n = 1 à 10, et
    Figure 00140004
    avec x = 18 et y = 4, ou bien x = 40 et y = 10.
  8. Matériau polymère selon l'une des revendications 1 à 3, caractérisé par le fait que ledit diol est un diol soufré tel que:
    Figure 00140005
  9. Matériau polymère selon l'une des revendications 1 à 3, caractérisé par le fait que ledit diol est un diol fluoré choisi parmi:
    Figure 00150001
    avec n = 1 à 10.
  10. Matériau polymère selon l'une des revendications 1 à 3, caractérisé par le fait ledit diisocyanate est un diisocyanate fluoré de formule:
    Figure 00150002
  11. Matériau polymère selon l'une des revendications 1 à 3, caractérisé par le fait que ledit diisocyanate est un diisocyanate fluoré dérivé d'un diol choisi parmi:
    Figure 00150003
    Figure 00160001
    avec n = 1 à 10.
EP93400880A 1992-04-07 1993-04-05 Matériau polymère de type polyuréthanne acrylate pour revêtement de fibre optique ou pour ruban à fibres optiques Expired - Lifetime EP0565425B1 (fr)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
FR9204222 1992-04-07
FR9204222 1992-04-07

Publications (2)

Publication Number Publication Date
EP0565425A1 EP0565425A1 (fr) 1993-10-13
EP0565425B1 true EP0565425B1 (fr) 1999-10-27

Family

ID=9428573

Family Applications (1)

Application Number Title Priority Date Filing Date
EP93400880A Expired - Lifetime EP0565425B1 (fr) 1992-04-07 1993-04-05 Matériau polymère de type polyuréthanne acrylate pour revêtement de fibre optique ou pour ruban à fibres optiques

Country Status (6)

Country Link
US (1) US5567794A (fr)
EP (1) EP0565425B1 (fr)
JP (1) JPH0616755A (fr)
CA (1) CA2093543A1 (fr)
DE (1) DE69326853T2 (fr)
FI (1) FI931538L (fr)

Families Citing this family (22)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US6391459B1 (en) 1992-04-20 2002-05-21 Dsm N.V. Radiation curable oligomers containing alkoxylated fluorinated polyols
FR2712291A1 (fr) * 1993-11-08 1995-05-19 Alcatel Cable Matériau polymère pour revêtement de fibres optiques ou pour ruban de fibres optiques.
EP1291373A3 (fr) * 1995-01-30 2004-01-07 DSM IP Assets B.V. Composition durcissable par rayonnement contenant un oligomère fluoré
US6151336A (en) * 1998-02-11 2000-11-21 Sorrento Networks, Inc. Time division multiplexing expansion subsystem
US6400478B1 (en) 1998-04-02 2002-06-04 Sorrento Networks, Inc. Wavelength-division-multiplexed optical transmission system with expanded bidirectional transmission capacity over a single fiber
US6298103B1 (en) 1998-06-16 2001-10-02 Sorrento Networks Corporation Flexible clock and data recovery module for a DWDM optical communication system with multiple clock rates
FR2791691B1 (fr) * 1999-04-01 2005-03-25 Cit Alcatel Materiau polymere de type polyurethanne acrylate ou vinylique pour revetemment de fibre optique a base d'un diol fluore
FR2791666B1 (fr) * 1999-04-01 2001-05-11 Atochem Elf Sa Diol fluore et son procede de preparation
US6316105B1 (en) 1999-07-27 2001-11-13 Alcatel Radiation curable coating composition with hydrophobic properties for optical fibers and optical fibers coated thereby
US6775451B1 (en) 1999-12-30 2004-08-10 Corning Incorporated Secondary coating composition for optical fibers
US6584263B2 (en) 2000-07-26 2003-06-24 Corning Incorporated Optical fiber coating compositions and coated optical fibers
US6489376B1 (en) 2000-07-31 2002-12-03 Alcatel Formulation of UV-curable coatings for optical fiber for a fast cure
BR0214764B1 (pt) * 2001-12-06 2012-09-04 composição de resina e seu uso, circuito impresso e unidade de acondicionamento.
DE60205664T2 (de) 2001-12-06 2006-03-02 Huntsman Advanced Materials (Switzerland) Gmbh Wärmehärtbare harzzusammensetzung
US6670286B1 (en) 2002-02-13 2003-12-30 The Regents Of The University Of California Photopolymerization-based fabrication of chemical sensing films
CA2574094A1 (fr) * 2004-08-03 2006-02-09 Daikin Industries, Ltd. Urethanes fluores
US8031996B2 (en) * 2007-11-30 2011-10-04 Teijin Aramid B.V. Flexible continuous tape from multifilament yarn and method for making these
GB0919742D0 (en) * 2009-11-11 2009-12-30 Millipore Corp Optical sensor
CN102604029B (zh) * 2012-02-22 2014-05-28 常州大学 一种含氟水性聚氨酯及其制备方法
CN103044649B (zh) * 2012-12-28 2015-09-16 常州大学 一种含氟阳离子水性聚氨酯及其制备方法
CN104610867B (zh) * 2015-03-05 2016-02-10 安徽本雅明涂料有限公司 一种自洁型氟化水性聚氨酯-聚丙烯酸酯罩面漆
CN107163901B (zh) * 2017-06-21 2020-06-19 广州日高新材料科技有限公司 紫外光固化黑色胶粘剂及其制备方法

Family Cites Families (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE2120416C3 (de) * 1971-04-26 1981-01-15 Gni Pi Lakokrasochnoj Promy Fluorhaltige Polyurethane und Verfahren zu deren Herstellung Gosudarstvennyj nautschno-issledovatelskij i proektnyj institut lakokrasotschnoj promyschlennosti, Moskau
CA1156795A (fr) * 1979-04-11 1983-11-08 Richard G. Newell Polyetherurethaneacrylates substitues par des fluorocarbones, durcissables
US4508916A (en) * 1979-04-11 1985-04-02 Minnesota Mining And Manufacturing Company Curable substituted urethane acrylates
GB8621793D0 (en) * 1986-09-10 1986-10-15 Ici Plc Coating compositions
JP2627626B2 (ja) * 1987-10-20 1997-07-09 日本合成ゴム株式会社 光フアイバー被覆用組成物
JP2631501B2 (ja) * 1988-03-23 1997-07-16 日本化薬株式会社 樹脂組成物及び光ファイバのクラッド材
JPH01308420A (ja) * 1988-06-07 1989-12-13 Nippon Kayaku Co Ltd ウレタン（メタ）アクリレート混合物、これを用いた樹脂組成物及び光ファイバ用コーティング剤
US5024507A (en) * 1990-05-10 1991-06-18 Polaroid Corporation Photopolymerizable composition for cladding optical fibers
JP3326796B2 (ja) * 1991-01-31 2002-09-24 大日本インキ化学工業株式会社 硬化性組成物及びその硬化方法

Also Published As

Publication number Publication date
DE69326853D1 (de) 1999-12-02
FI931538A7 (fi) 1993-10-08
FI931538A0 (fi) 1993-04-05
US5567794A (en) 1996-10-22
DE69326853T2 (de) 2000-06-15
FI931538L (fi) 1993-10-08
JPH0616755A (ja) 1994-01-25
CA2093543A1 (fr) 1993-10-08
EP0565425A1 (fr) 1993-10-13

Similar Documents

Publication Publication Date Title
EP0565425B1 (fr) Matériau polymère de type polyuréthanne acrylate pour revêtement de fibre optique ou pour ruban à fibres optiques
KR0179070B1 (ko) 고 개구수를 갖는 저손실의 클래딩된 광섬유
US6222969B1 (en) Enhanced ribbon strippability using coating additives
US4975328A (en) Process for producing polyurethane lens
EP0688349B1 (fr) Compositions polysiloxanes thermodurcissables pour revetement antiabrasion, leur procede d'obtention et articles revetus correspondants, notamment ophtalmiques
US5372889A (en) Glass coating with improved adhesion and weather resistance
KR100344052B1 (ko) 추출가능한휘발성물질함량이감소된코팅된광학섬유
FR2992431A1 (fr) Fibre optique revetue
CA1236623A (fr) Enduits durcissables aux ultraviolets, a coefficient d'adherence accru en surface des fibres optiques
FR2924233A1 (fr) Article d'optique comportant une couche temporaire de polyurethane thermoplastique aliphatique et application au debordage
WO2002006176A1 (fr) Application de promoteurs d'adherence renforces au silane pour fibres optiques et rubans de fibres
EP0587486B1 (fr) Résine polymère pour ruban à fibres optiques
EP0283896B1 (fr) Revêtement primaire pour fibre optique, à base d'organopolysiloxanes possédant des groupes esters acryliques
US5238974A (en) Plastic cladding composition for silica or glass core optical fiber, and silica or glass core optical fiber prepared therefrom
RU2559519C2 (ru) Сердцевина оптического волокна
JPH08301959A (ja) ポリウレタン（メタ）アクリレート、樹脂組成物およびそれを用いた光ファイバー
EP1391760B1 (fr) Fibre optique avec couche antiréfléchissante, et procédé de fabrication associé
EP0257863B1 (fr) Composition de matière plastique de revêtement pour fibre optique à coeur de verre ou de silice, et fibre optique à coeur de verre ou de silice ainsi préparée
FR2712291A1 (fr) Matériau polymère pour revêtement de fibres optiques ou pour ruban de fibres optiques.
KR100341401B1 (ko) 플라스틱-클레드 광 섬유
EP1086157B1 (fr) Materiau polymere de type polyurethanne acrylate ou vinylique pour revetement de fibre optique a base d'un diol fluore
WO1999011391A1 (fr) Procede et dispositif pour le revetement d'un element filaire par une couche fine d'agent liquide et fibre optique ainsi revetue
EP1196365B1 (fr) Diol fluore et son procede de preparation
CN117624576A (zh) 低折率树脂型光纤涂料附着力促进剂及其制备方法和应用
DE3710207A1 (de) Optische glasfaser mit einer primaerbeschichtung aus acrylsaeureestergruppenhaltigen organopolysiloxanen

Legal Events

Date Code Title Description
PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

Free format text: ORIGINAL CODE: 0009012

AK Designated contracting states

Kind code of ref document: A1

Designated state(s): DE DK ES FR GB IT NL SE

17P Request for examination filed

Effective date: 19940224

17Q First examination report despatched

Effective date: 19951205

GRAG Despatch of communication of intention to grant

Free format text: ORIGINAL CODE: EPIDOS AGRA

GRAG Despatch of communication of intention to grant

Free format text: ORIGINAL CODE: EPIDOS AGRA

GRAH Despatch of communication of intention to grant a patent

Free format text: ORIGINAL CODE: EPIDOS IGRA

GRAH Despatch of communication of intention to grant a patent

Free format text: ORIGINAL CODE: EPIDOS IGRA

GRAA (expected) grant

Free format text: ORIGINAL CODE: 0009210

RAP1 Party data changed (applicant data changed or rights of an application transferred)

Owner name: ALCATEL

AK Designated contracting states

Kind code of ref document: B1

Designated state(s): DE DK ES FR GB IT NL SE

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: SE

Free format text: THE PATENT HAS BEEN ANNULLED BY A DECISION OF A NATIONAL AUTHORITY

Effective date: 19991027

Ref country code: ES

Free format text: THE PATENT HAS BEEN ANNULLED BY A DECISION OF A NATIONAL AUTHORITY

Effective date: 19991027

REF Corresponds to:

Ref document number: 69326853

Country of ref document: DE

Date of ref document: 19991202

ITF It: translation for a ep patent filed
GBT Gb: translation of ep patent filed (gb section 77(6)(a)/1977)

Effective date: 19991115

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: DK

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20000127

PLBE No opposition filed within time limit

Free format text: ORIGINAL CODE: 0009261

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT

26N No opposition filed
PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: NL

Payment date: 20010329

Year of fee payment: 9

REG Reference to a national code

Ref country code: GB

Ref legal event code: IF02

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: NL

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20021101

NLV4 Nl: lapsed or anulled due to non-payment of the annual fee

Effective date: 20021101

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: GB

Payment date: 20100331

Year of fee payment: 18

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: FR

Payment date: 20100506

Year of fee payment: 18

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: IT

Payment date: 20100426

Year of fee payment: 18

Ref country code: DE

Payment date: 20100423

Year of fee payment: 18

REG Reference to a national code

Ref country code: DE

Ref legal event code: R119

Ref document number: 69326853

Country of ref document: DE

REG Reference to a national code

Ref country code: DE

Ref legal event code: R119

Ref document number: 69326853

Country of ref document: DE

GBPC Gb: european patent ceased through non-payment of renewal fee

Effective date: 20110405

REG Reference to a national code

Ref country code: FR

Ref legal event code: ST

Effective date: 20111230

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: FR

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20110502

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: IT

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20110405

Ref country code: GB

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20110405

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: DE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20111031
