EP0579979A2 - Verfahren zur Herstellung von viskositätstabilen, gelarmen hochkonzentrierten Elastan-Spinnlösungen - Google Patents

Verfahren zur Herstellung von viskositätstabilen, gelarmen hochkonzentrierten Elastan-Spinnlösungen Download PDF

Info

Publication number
EP0579979A2
EP0579979A2 EP93110270A EP93110270A EP0579979A2 EP 0579979 A2 EP0579979 A2 EP 0579979A2 EP 93110270 A EP93110270 A EP 93110270A EP 93110270 A EP93110270 A EP 93110270A EP 0579979 A2 EP0579979 A2 EP 0579979A2
Authority
EP
European Patent Office
Prior art keywords
nozzle
mixing
reactor
viscosity
stage
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
EP93110270A
Other languages
English (en)
French (fr)
Other versions
EP0579979A3 (de
EP0579979B1 (de
Inventor
Bernd Dipl.-Ing. Klinksiek
Rolf-Volker Dr. Meyer
Beatrix Dr. Frauendorf
Klaus Dr. Rall
Wolfgang Dipl.-Ing. Bäcker
Hans-Joachim Dr. Wollweber
Helmut Dr. Ohse
Wolfram Dr. Wagner
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Bayer AG
Original Assignee
Bayer AG
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Bayer AG filed Critical Bayer AG
Publication of EP0579979A2 publication Critical patent/EP0579979A2/de
Publication of EP0579979A3 publication Critical patent/EP0579979A3/de
Application granted granted Critical
Publication of EP0579979B1 publication Critical patent/EP0579979B1/de
Anticipated expiration legal-status Critical
Expired - Lifetime legal-status Critical Current

Links

Images

Classifications

    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01F—MIXING, e.g. DISSOLVING, EMULSIFYING OR DISPERSING
    • B01F25/00—Flow mixers; Mixers for falling materials, e.g. solid particles
    • B01F25/30—Injector mixers
    • B01F25/31—Injector mixers in conduits or tubes through which the main component flows
    • B01F25/312—Injector mixers in conduits or tubes through which the main component flows with Venturi elements; Details thereof
    • B01F25/3124—Injector mixers in conduits or tubes through which the main component flows with Venturi elements; Details thereof characterised by the place of introduction of the main flow
    • B01F25/31243—Eductor or eductor-type venturi, i.e. the main flow being injected through the venturi with high speed in the form of a jet
    • D—TEXTILES; PAPER
    • D01—NATURAL OR MAN-MADE THREADS OR FIBRES; SPINNING
    • D01F—CHEMICAL FEATURES IN THE MANUFACTURE OF ARTIFICIAL FILAMENTS, THREADS, FIBRES, BRISTLES OR RIBBONS; APPARATUS SPECIALLY ADAPTED FOR THE MANUFACTURE OF CARBON FILAMENTS
    • D01F6/00—Monocomponent artificial filaments or the like of synthetic polymers; Manufacture thereof
    • D01F6/58—Monocomponent artificial filaments or the like of synthetic polymers; Manufacture thereof from homopolycondensation products
    • D01F6/70—Monocomponent artificial filaments or the like of synthetic polymers; Manufacture thereof from homopolycondensation products from polyurethanes
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01F—MIXING, e.g. DISSOLVING, EMULSIFYING OR DISPERSING
    • B01F25/00—Flow mixers; Mixers for falling materials, e.g. solid particles
    • B01F25/30—Injector mixers
    • B01F25/31—Injector mixers in conduits or tubes through which the main component flows
    • B01F25/312—Injector mixers in conduits or tubes through which the main component flows with Venturi elements; Details thereof
    • B01F25/3121—Injector mixers in conduits or tubes through which the main component flows with Venturi elements; Details thereof with additional mixing means other than injector mixers, e.g. screens, baffles or rotating elements
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01F—MIXING, e.g. DISSOLVING, EMULSIFYING OR DISPERSING
    • B01F25/00—Flow mixers; Mixers for falling materials, e.g. solid particles
    • B01F25/30—Injector mixers
    • B01F25/31—Injector mixers in conduits or tubes through which the main component flows
    • B01F25/312—Injector mixers in conduits or tubes through which the main component flows with Venturi elements; Details thereof
    • B01F25/3124—Injector mixers in conduits or tubes through which the main component flows with Venturi elements; Details thereof characterised by the place of introduction of the main flow
    • B01F25/31242—Injector mixers in conduits or tubes through which the main component flows with Venturi elements; Details thereof characterised by the place of introduction of the main flow the main flow being injected in the central area of the venturi, creating an aspiration in the circumferential part of the conduit
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01F—MIXING, e.g. DISSOLVING, EMULSIFYING OR DISPERSING
    • B01F25/00—Flow mixers; Mixers for falling materials, e.g. solid particles
    • B01F25/40—Static mixers
    • B01F25/45—Mixers in which the materials to be mixed are pressed together through orifices or interstitial spaces, e.g. between beads
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01F—MIXING, e.g. DISSOLVING, EMULSIFYING OR DISPERSING
    • B01F25/00—Flow mixers; Mixers for falling materials, e.g. solid particles
    • B01F25/40—Static mixers
    • B01F25/45—Mixers in which the materials to be mixed are pressed together through orifices or interstitial spaces, e.g. between beads
    • B01F25/452—Mixers in which the materials to be mixed are pressed together through orifices or interstitial spaces, e.g. between beads characterised by elements provided with orifices or interstitial spaces
    • B01F25/4521—Mixers in which the materials to be mixed are pressed together through orifices or interstitial spaces, e.g. between beads characterised by elements provided with orifices or interstitial spaces the components being pressed through orifices in elements, e.g. flat plates or cylinders, which obstruct the whole diameter of the tube
    • B01F25/45211—Mixers in which the materials to be mixed are pressed together through orifices or interstitial spaces, e.g. between beads characterised by elements provided with orifices or interstitial spaces the components being pressed through orifices in elements, e.g. flat plates or cylinders, which obstruct the whole diameter of the tube the elements being cylinders or cones which obstruct the whole diameter of the tube, the flow changing from axial in radial and again in axial

Definitions

  • the invention relates to a process for the preparation of spinning solutions of segmented polyurethaneurea elastomers which are surprisingly stable in their solution viscosity in highly polar solvents such as dimethylformamide (DMF) or dimethylacetamide (DMAC), without or with reduced pasting tendency and without or with very low gel content , characterized by the use of a multi-stage nozzle reactor device for performing the method.
  • highly polar solvents such as dimethylformamide (DMF) or dimethylacetamide (DMAC)
  • the subject of the invention is also a multi-stage nozzle reactor without mechanically moving parts as a device, which allows the reaction components to be mixed very quickly and intensively, e.g. to continuously produce segmented polyurethane urea elastomers as homogeneous solutions in highly polar solvents.
  • Another subject of the invention are those obtainable by the method and by means of this device Elastane spinning solutions or elastane fibers obtainable therefrom.
  • Elastane fibers are threads that consist of at least 85% by weight segmented polyurethane (urea).
  • elastane fibers are usually produced by first end-capping a long-chain diol (macrodiol) with an aromatic diisocyanate, so that a macrodiisocyanate (NCO prepolymer) is obtained.
  • NCO prepolymer is then reacted in a second step with a chain extender, which usually consists of a (cyclo) aliphatic diamine, in solution to give a high molecular weight polyurethane urea.
  • chain extender usually consists of a (cyclo) aliphatic diamine
  • the hard segments then act in the solid due to their crystallinity as fixed points of the network and are therefore decisive for the strength and the softening range of the shaped bodies produced from the polymer.
  • the soft segments on the other hand, whose glass transition temperature should be below the service temperature, are decisive for the elasticity of the elastomers (B. v. Falkai, Synthesefaser, Verlag Chemie, 1981, p. 179 to 187).
  • the chain extension is usually carried out batchwise in such a way that the chain extender (an aliphatic diamine, preferably ethylenediamine) and possibly in a stirred kettle at reduced temperature a chain terminator, a secondary monoamine, such as, for example, diethylamine in a polar solvent (DMF or DMAC), (and preferably mixed with carbon dioxide).
  • the NCO prepolymer is then added to this suspension of the diamine carbamate, which is now preferably obtained by adding CO2 and reduced in its reactivity, and an elastomer solution with a defined elastomer solids content is formed with stirring.
  • a disadvantage of this type of production is that the desired viscosity of the elastane solutions is often not in the intended range, which is necessary for further processing and then has to be adjusted to the desired viscosity by subsequent dosing, for example of aliphatic diisocyanates.
  • Another disadvantage is the pasting of parts of the solution and / or the presence of gel particles if not mixed sufficiently. Such elastane solutions can then not be practically processed further.
  • discontinuously prepared solutions obviously contain more branched polyurethane ureas which, at a given concentration, have higher viscosities than more linear polyurethane ureas because of a lack of mixing intensity.
  • spinning should be made from elastane spinning solutions with high solids concentrations ⁇ 30% if possible.
  • high solids concentrations there are particular problems with regard to a limited solubility of the polymers, especially in the case of long storage times of the spinning solutions, which manifests itself in pasting or an increase in viscosity.
  • the increasing insolubility often means that the elastane solution can no longer be processed or spun. The cause of these phenomena can be of different types.
  • the solubility decreases with increasing molecular weight, so that pasting must be expected. For this reason, the polyaddition is frequently allowed to proceed to a defined viscosity in a batchwise procedure and / or a monofunctional chain terminator such as dibutylamine, octylamine, butanone oxime (Houben Weyl Volume E 20 / Part 2, p. 1642), but preferably diethylamine (Ullmann's Encyclopedia of Industrial Chemistry, Vol. A 10, p. 612). This also gives a narrower molecular weight distribution.
  • a monofunctional chain terminator such as dibutylamine, octylamine, butanone oxime (Houben Weyl Volume E 20 / Part 2, p. 1642), but preferably diethylamine (Ullmann's Encyclopedia of Industrial Chemistry, Vol. A 10, p. 612). This also gives a narrower molecular weight distribution.
  • the rapid mixing of two or more reactive liquids is a conventional technique in polyurethane chemistry for carrying out polyaddition reactions of NCO precursors with water, aliphatic diols or aromatic diamines. All process operations such as dosing, mixing and Filling of moldings must be completed before the chemical reaction (pot life) begins.
  • the central operation is the mixing of specified amounts of liquid. This includes mixing in batch with mechanical stirrers or in a pass through rotor / stator dispersing machines and spiked mixers (see Plastics Manual, Volume 7, Carl Hauser Verlag 1977). In addition, mixing with high-pressure mixers is common in PU technology (see H. Proksa, plastic consultant 3/1988; high-pressure mixing, pioneer of modern PU technology), whereby two reaction components are sprayed against each other under high pressure via nozzles in a small mixing chamber and through the intensive Turbulence are mixed (see DE-A 2 344 135 and DE-A 1 157 386). The reaction times of such polyurethane reactions are at least in the range of seconds.
  • EP-A 399 266 describes a process for the production of highly concentrated, finely divided dispersions from the melt of high-melting organic compounds, but no reaction mixtures, by using a melt to form a pre-suspension in a colder liquid phase at a temperature below the crystallization temperature metered in and this pre-emulsion finely dispersed in a downstream homogenizing nozzle.
  • dispersing equipment i.a. specified an emulsifying device with a mixing nozzle and a downstream homogenizing nozzle.
  • the object of the invention was therefore to implement a cost-reducing and also environmentally compatible manufacturing process (use of less solvent and improvement in economy by rapid spinning) for highly concentrated spinning solutions, preferably elastane solutions with improved flow properties (improvement in spinning ability due to a lower solution viscosity while maintaining the necessary molecular weights) and one improved viscosity constancy with long storage times of spinning solutions without loss of the thermal and elastic behavior of the end products obtained therefrom as well as a gel-free form of spinning solutions with increased linearity of the polymer.
  • the invention relates to a continuously operated process for the production of highly concentrated elastane spinning solutions with improved flow properties and high viscosity constancy with a long service life while maintaining the usual thermal and elastic property level of the elastane fibers obtainable from these solutions, preferably obtainable from appropriately produced segmented polyurethane ureas with certain monoamines and / or Monoisocyanates as chain terminators.
  • highly concentrated elastane spinning solutions based on polyurethane ureas with a solids content of up to 40% by weight can be prepared without problems, which have excellent solubility and constant viscosity, even when a higher proportion of hard segments is set, e.g. due to a higher proportion of diisocyanate, and surprisingly also a reduction in the viscosity of the elastane spinning solution at the same concentration of the polymer.
  • homogeneous, highly concentrated, outstandingly viscosity-stable spinning solutions preferably consist both of polyester or polyether diols and, in particular, of mixtures of polyester and polyether diols, with excellent flow properties and therefore better spinnability can be produced by the process if the mixing and homogenizing device according to the invention (multi-stage nozzle reactor) is used continuously in the chain extension stage (polyaddition). Because of the very rapid mixing during the course of the reaction, the use of, for example, carbon dioxide as a reaction inhibitor can then be dispensed with.
  • the multi-stage nozzle reactor device enables very reactive components to be mixed with one another more quickly than the reaction is taking place (for example ⁇ 10 ms) (FIG. 2).
  • the well-known arrangement (see Fig. 1b) is unsuitable, however, because the mixing of the components proceeds too slowly. (The residence time of the reaction mixture is> 100 ms).
  • the material nozzle (21) and the mixing nozzle (22) must be very closely coupled to each other to guarantee a quick, optimal mixing and the reduction of backmixing.
  • FIG. 3 shows the flow diagram of the process according to the invention essentially for the continuous polyurethane urea chain extension from NCO prepolymer solution and (cyclo) aliphatic diamines.
  • the two material flows are e.g. NCO prepolymer solution (B) and aliphatic diamine solution (A) are metered in continuously from metering containers 3 and 4 by means of metering pumps 5 and 6.
  • the mixture preparation of the amine solution (chain extender, chain terminator and solvent) and the NCO prepolymer solution (NCO prepolymer and solvent) can be weighed into the templates or can be produced continuously using metering pumps.
  • the multi-stage nozzle reactor (see FIG. 2) consists of a series connection of different nozzles, namely the material nozzle 1, the mixing nozzle 2 and the homogenizing nozzle 7 with the bores 8 and, in a preferred embodiment, the displacement body 9.
  • the material nozzle and the mixing nozzle are connected in direct succession, so that the residence time until complete mixing of the amine stream (A) with the prepolymer stream (B) is completed in a time ⁇ 10 ms, preferably 0.1 to 5 ms.
  • Both nozzles 1 and 2 are designed so that there is an injector effect and backmixing into the area 10 between the two nozzles is avoided.
  • the homogenizing nozzle 7 with the bores 8 adjoins the injector part and homogenizes the already reacting reaction mixture again intensively. So that the mixing takes place with the lowest possible viscosity, the volume between the mixing and homogenizing nozzle is minimized by a displacer 9.
  • the reaction solution enters the intermediate buffer vessel 11 (FIG. 3), which has the task of hydraulically decoupling the nozzle reactor with its upstream metering pumps from the downstream piping system with the discharge pumps 12 and 13. This prevents back pulses on the metering pumps 5 and 6, which can cause fluctuations in the microdosing range. Direct introduction into a spinning kettle would also be possible.
  • the course of the reaction can be measured by direct pressure measurement in the nozzle reactor e.g. be tracked between the mixing nozzle 2 and the homogenizing nozzle 8.
  • the degree of polymerization of the polymer solutions can be monitored via the viscosity measuring devices 14 and 15. Since the reaction in the intermediate buffer vessel 11 may not yet have been completed and the use of the viscosity as a control variable for controlling the recipe is therefore difficult, the buffer vessel 11 is preferably provided with a pump-around circuit and this is particularly preferably provided with a heat exchanger 16. So-called KSM heat exchangers (the heating or cooling coil is shaped like a static mixer in a tube) are particularly suitable as heat exchangers 16. A complete conversion is achieved in this area by heating to about 50 to 60 ° C., so that the viscosity constant 14 can be achieved by regulating the metering pumps 5 and 6 with the viscosity measurement value 14.
  • KSM heat exchangers the heating or cooling coil is shaped like a static mixer in a tube
  • Further possible intervention parameters for controlling the viscosity are the continuous or gravimetric weighing of the amine kettle via the ratio of chain extender to chain terminator or through the amount of the excess amine selected via the NCO end group content.
  • the pressure can be tracked at various points in the device via pressure measuring devices 17.
  • the advantages of the method lie in the achievement of high throughputs in the nozzle reactor with uniform product quality (eg with regard to molecular weight distribution) and product concentration, since each volume part of the reaction solution with exactly the same shear and concentration conditions mixed and thus brought to reaction and there is practically no possibility of side reactions (eg crosslinking reactions).
  • the segmented polyurethane urea elastomers constructed according to the invention provide clear, gel-free, stable spinning solutions which can be processed very well by conventional wet and, in particular, dry spinning processes, even at high solids concentration (e.g. 30 to 40% by weight).
  • the preferably highly concentrated spinning solutions produced according to the invention have excellent viscosity stability both at 25 ° C. and at 50 ° C. with storage times (for example also at high concentrations) of up to at least 5 days and longer.
  • the spinning solutions produced in accordance with the invention have a lower viscosity at a given solids concentration than those elastomer solutions which are produced by discontinuous polyaddition processes. It is believed that a linear polymer structure is achieved, which affects not only productivity, but also better spinning behavior of the elastane solutions.
  • the manufacturing method according to the invention accordingly makes use of the advantages such as solubility improvement, viscosity reduction, and viscosity constancy Longer storage time and elevated temperature as well as improved quality consistency, the production of elastomer threads without loss in the thermal and mechanical property profile of the elastane threads.
  • the invention also relates to threads or fibers produced from the spinning solutions according to the invention.
  • the elastane solutions according to the invention can also be used for the production of films, foils, tubes or coatings.
  • the polyurethane urea elastomers according to the invention can be produced by process steps known per se.
  • the synthesis according to the NCO prepolymer method has proven particularly useful, with a higher molecular weight diol a) in the solvent or in the melt being reacted with diisocyanate c), optionally in the presence of low molecular weight diols b), to give an NCO prepolymer that the NCO prepolymer contains NCO end groups in a certain amount.
  • Polyester diols and polyether diols are particularly suitable as long-chain, higher molecular weight dihydroxy compounds a) (also called macrodiols). These diols generally have molecular weights of 1,000 to 8,000, preferably 1,500 to 4,000.
  • Suitable polyester diols are, for example, dicarboxylic acid polyesters of aliphatic dicarboxylic acids which contain both several diols and also several dicarboxylic acids or hydroxycarboxylic acids can contain.
  • Mixed adipic acid esters of adipic acid, 1,6-hexanediol and neopentylglycol, adipic acid, 1,4-butanediol and neopentylglycol or adipic acid, 1,4-butanediol, neopentylglycol and 1,6-hexanediol are particularly suitable.
  • Particularly suitable long-chain polyether diols are polytetramethylene oxide diols or their copolyethers with other ether-forming compounds such as ethylene oxide or propylene oxide. Mixtures of the compounds mentioned can also be used.
  • diols e.g. Dihydroxylactone esters or dihydroxypolycarbonates as known from the prior art
  • diols e.g. Dihydroxylactone esters or dihydroxypolycarbonates as known from the prior art
  • Low molecular weight diols b) are e.g. Ethylene glycol, 1,2-butanediol, 1,4-butanediol, 1,4- and / or 1,3-cyclohexanedimethanol, N, N-bis ( ⁇ -hydroxypropyl) methylamine, N, N'-bis- ( ⁇ -hydroxyethyl) -piperazine, N, N-dimethyl-N ', N'-hydroxyethyl-hydrazine and other compounds of these classes.
  • aromatic diisocyanates can be used as diisocyanates c). They are optionally used in combination (with smaller proportions) of (cyclo) aliphatic diisocyanates, but optionally also the (cyclo) aliphatic diisocyanates alone. Particularly useful results are obtained with 4,4'-diphenylmethane diisocyanate or corresponding isomer mixtures with minor amounts of 2,4 'and / or 2,2'-isomers, and with toluenediisocyanate (TDI). It is of course possible to use mixtures of aromatic diisocyanates.
  • the following (cyclo) aliphatic diisocyanates are also suitable as mixture components or individual components, in particular 1,6-hexamethylene diisocyanate, 1,8-octamethylene diisocyanate, 2/3-methylhexamethylene diisocyanate-1,6 or 2,4-diisocyanato-1-methylcyclohexane as well as the 4,4'-dicyclohexylmethane, 4,4'-dicyclohexylalkylidene, 4,4-dicyclohexyl ether diisocyanates or isophorone diisocyanate in their various stereoisomers or stereoisomer mixtures.
  • the macrodiols are reacted in the melt or in a solvent with excess molar amounts of diisocyanates c) via the diols (a + b) so that the reaction product contains isocyanate end groups.
  • the OH / NCO ratios are chosen between 1: 1.4 to 1: 4.0, preferably 1: 1.6 to 1: 3.8, so that NCO prepolymers with an NCO content of 1.4 to about 4.5 wt .-%, preferably 1.8 to 4.0 wt .-% NCO arise.
  • the OH / NCO ratio must be chosen within the ratio specified here so that the NCO content of the NCO prepolymer falls within the range measured here.
  • Suitable catalysts for the NCO prepolymer production are: Lewis acid catalysts such as tin salts or e.g. Organotin compounds such as organotin carboxylates or halides, dibutyltin dilaurate, inorganic salts of organic acids, e.g.
  • Tin octoate, tin stearate, tin acetate, lead octoate, plug-in catalysts such as organotin alcoholates, ⁇ -dicarbonyl compounds, oxides, mercaptides, sulfides, organoamine tin compounds, phosphine tin compounds: Lewis base catalysts such as tertiary amines, phosphines and pyridines are also suitable as catalysts are known in principle in the prior art of polyurethane production. Dibutyltin dilaurate (Desmorapid® Z / Bayer AG) or diazobicyclooctane (DABCO®) are preferably used. In most cases, the use of catalysts is dispensed with, but often small amounts of deactivators are used compared to alkali acids.
  • DABCO® diazobicyclooctane
  • chlorobenzene, N-methylpyrrolidone, dimethyl sulfoxide and especially the highly polar amide solvents dimethylformamide and dimethylacetamide, which are mostly used as spinning solvents, are particularly suitable for this.
  • the desired urea groups are introduced into the macromolecules by a chain extension reaction of the NCO prepolymers with diamines.
  • the NCO prepolymers synthesized in the NCO prepolymer stage (also Macrodiisocyanates)) are reacted in highly polar solvents with chain extenders f), preferably aliphatic diamines and chain terminators / blocking agents (secondary monoamines) g) in accordance with the process according to the invention with the aid of the multistage mixing and homogenizing device according to the invention.
  • Straight-chain or branched diamines are preferably used as diamines f), e.g. 1,2-propylenediamine, 1,4-diaminobutane, 1,6-diaminohexane, 1,3-diamino-cyclohexane or also 1,3-diamino-2,2-dimethylpropane; however, ethylenediamine is preferably used as the sole or predominant chain extender.
  • cycloaliphatic diamines can also be used as co-chain extenders, e.g. 1,3-diamino-cyclohexane.
  • Secondary amines such as piperazine, N-methylethylenediamine or N, N'-dimethylethylenediamine can also be used as codiamines, but this is less preferred.
  • the chain extension reaction is preferably carried out in solution using highly polar solvents such as dimethyl sulfoxide, N-methylpyrrolidone, but preferably dimethylformamide or in particular dimethylacetamide.
  • the viscosity of the elastomer solution necessary for the preferred dry spinning process is in general Range from 10 to 350 Pa.s at 50 ° C and a shear rate of 23s ⁇ 1, the concentration of the spinning solution can be between 18 and 34 wt .-%.
  • the elastomer solutions prepared by the process according to the invention can have solids concentrations of up to 40% and more, the viscosity of the elastomer solution being in the range from 100 to 250 Pa.s at 50 ° C. (shear rate 23 s ⁇ 1).
  • the solutions prepared according to the invention have a viscosity stability of at least ⁇ 20% over at least 5 days, preferably at least 7 days, and are significantly cheaper than the batch process.
  • the desired molecular weight can be easily set.
  • the usual additives i) used for a wide variety of purposes can also be added in effective amounts to the elastomer solutions prepared according to the invention.
  • Ca or magnesium carbonates can contain.
  • Such zinc oxides with alkaline earth oxides or carbonates as additives can provide excellent chlorine resistance of both ether and polyester elastomer threads against chlorinated water (detergents / swimming pools / bleaches) without having to meet high purity requirements, e.g. in the zinc oxide or trace sulfur content.
  • the elastomer solutions obtained by the process according to the invention can be spun into elastomer threads according to the processes specified, but can also be processed into film coatings or similar flat structures. This can be done by drying or by coagulation.
  • the elastomer solutions according to the invention show an unusual combination of excellent solubility and constant viscosity, even at high temperature and long storage times.
  • the tenacity was determined based on DIN 53 815 (cN / dtex).
  • the maximum tensile force elongation (in%) was also carried out in accordance with DIN 53 815.
  • the module at 100% or 300% elongation for the first time was determined in cN / dtex at an elongation rate of 4 x 10 ⁇ 3 meters per second.
  • the residual elongation was determined after five expansions to 300% and after a recovery time of 60 seconds.
  • the measurement of heat distortion temperature (HDT), hot tear time (HRZ) or hot water voltage drop (HWSA) takes place according to methods described in man-made fibers / textile industry, January 1978, issue 1/78, 28.180. Vintage are described on pages 44 to 49. Corresponding information can also be found in DE-OS 25 42 500 (1975).
  • the spinning was carried out after the dry spinning process according to the examples under the following conditions: Shaft temperature 200 ° C Air temperature 220 ° C Air volume 40 m3 / h jet 12 holes, diameter 0.3 mm Spin head temperature 80 ° C Air swirl nozzle 0.6 bar Deduction of godets 1, 2, 3 325/340/340 m / min
  • Example 1 NCO prepolymer solution for Examples 3, 4, 5, 7 and 8)
  • the solution was spun using the dry spinning process using a 12-hole nozzle with 0.3 mm diameter holes.
  • the textile data are shown in Table 1 and the long-term viscosity behavior is summarized in Table 2.
  • Example 4 (comparison to Example 7)
  • Example 5 (comparison to Example 8)
  • Example 6 (comparison to Example 9)
  • the diameter of the fabric nozzle 1 and the mixing nozzle 2 was 0.5 mm and 0.75 mm, respectively.
  • the diameter of the holes in the homogenizing nozzle is 0.75 mm.
  • the NCO prepolymer solution was fed to the nozzle reactor with an admission pressure of 25 bar and a mass flow of 45 kg / h and the amine solution with an admission pressure of 28 bar and a mass flow of 15 kg / h by means of the metering pumps 5 and 6.
  • the residence time in the mixing zone was approximately 0.5 to 5 ms.
  • the reaction solution then reached the after-reaction part, in which it was heated to 50 ° C. with the heat exchanger 16 for the after-reaction.
  • the gear pump 12 moved the mass flow at 90 kg / h and conveyed 30 kg / h into the heat exchanger and 60 kg / h from the after-reaction part.
  • the finished, clear, homogeneous and gel-free elastomer solution is then conveyed out of the device with the discharge pump 13.
  • the elastomer solution has an elastomer solids content of 30% by weight and a solution viscosity of only 56 Pa.s / 50 ° C. The inherent viscosity was 1.13 dl / g. Additives as in Example 3 were added to this elastomer solution.
  • the polymer solution was spun analogously by the dry spinning process (data on fibers are shown in Table 1 and the long-term viscosity behavior in Table 2).
  • Examples 8 and 9 were carried out according to example 7 in the device described there under the same reaction conditions.
  • Table 3 shows the composition of the starting components and the viscosity and the inherent viscosity of the elastomer solutions obtained.
  • Example 3 additives were added to the elastomer solutions obtained. They were spun using the dry spinning method analogous to this example. Table 1 summarizes the textile data and Table 2 summarizes the long-term viscosity behavior. It should be particularly pointed out that according to the invention Process receives elastane threads with increased elasticity, which is of particular advantage for a number of application areas. Table 2 Service life behavior of the elastomer solutions from Examples 3, 4, 5, 7, 8 at 25 ° C example Solution viscosities [Pa.s (50 ° C; in Example 3: 20 ° C)] 1.
  • the diameter of the fabric nozzle 23 was 0.4 mm and the mixing nozzle 24 had two holes with a diameter of 0.6 mm.
  • the NCO prepolymer was first fed at a primary pressure of 30 bar and a mass flow of 45 kg / h and the amine solution at a primary pressure of 35 bar and a mass flow of 15 kg / h.
  • the residence time in the mixing zone was approximately 100 ms. After a short driving time, uncontrolled pressure fluctuations of up to> 40 bar occurred, which were associated with a swelling of the escaping reaction solution, so that the experiment had to be stopped.
  • the diameter of the fabric nozzle 21 was 0.4 mm and the mixing nozzle 22 had a bore of 0.6 mm in diameter.
  • the NCO prepolymer was first fed at a pre-pressure of 20 bar and a mass flow of 45 kg / h and the amine solution with a pre-pressure of 25 bar and a mass flow of 15 kg / h.
  • the residence time in the mixing zone was about 5 ms.
  • the spinning solution obtained from this contained microgels which resulted in repeated fiber tears when the spider solution was subsequently spun dry.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Dispersion Chemistry (AREA)
  • General Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Textile Engineering (AREA)
  • Polyurethanes Or Polyureas (AREA)
  • Artificial Filaments (AREA)
  • Spinning Methods And Devices For Manufacturing Artificial Fibers (AREA)

Abstract

Gegenstand der Erfindung ist ein Verfahren zur Herstellung von in ihrer Lösungsviskosität überraschend stabilen gelarmen Spinn-Lösungen von segmentierten Polyurethanharnstoff-Elastomeren in hochpolaren Lösungsmitteln wie Dimethylformamid oder Dimethylacetamid, gekennzeichnet durch die Verwendung einer mehrstufigen Düsenreaktor-Vorrichtung und ein mehrstufiger Düsenreaktor.

Description

  • Gegenstand der Erfindung ist ein Verfahren zur Herstellung von in ihrer Lösungsviskosität überraschend stabilen Spinn-Lösungen von segmentierten Polyurethanharnstoff-Elastomeren in hochpolaren Lösungsmitteln wie Dimethylformamid (DMF) oder Dimethylacetamid (DMAC), ohne bzw. mit verminderter Verpastungstendenz und ohne bzw. mit sehr geringem Gelgehalt, gekennzeichnet durch die Verwendung einer mehrstufigen Düsenreaktor-Vorrichtung zur Durchführung des Verfahrens.
  • Erfindungsgegenstand ist weiterhin ein mehrstufiger Düsenreaktor ohne mechanisch bewegliche Teile als Vorrichtung, welcher durch sehr schnelles und intensives Vermischen der Reaktionskomponenten miteinander erlaubt, z.B. segmentierte Polyurethanharnstoff-Elastomere als homogene Lösungen in hochpolaren Lösungsmitteln kontinuierlich herzustellen.
  • Weiterer Erfindungsgegenstand sind die nach dem Verfahren und mittels dieser Vorrichtung erhältlichen Elastanspinnlösungen bzw. daraus erhältliche Elastanfasern.
  • Unter Elastanfasern werden Fäden verstanden, die zu mindestens 85 Gew.-% aus segmentierten Polyurethan(harnstoff)en bestehen. Derartige Elastanfasern werden üblicherweise hergestellt, indem zunächst ein langkettiges Diol (Makrodiol) mit einem aromatischen Diisocyanat endständig verkappt wird, so daß man ein Makrodiisocyanat (NCO-Prepolymer) erhält. Das NCO-Prepolymer wird dann in einem zweiten Schritt mit einem Kettenverlängerungsmittel, welches üblicherweise aus einem (cyclo)aliphatischen Diamin besteht, in Lösung zu einem hochmolekularen Polyurethanharnstoff umgesetzt. Diese Polyurethanharnstoffe sind so aufgebaut, daß das Makromolekül eine Segmentstruktur aufweist, d.h. aus hochschmelzenden kristallinen und niederschmelzenden amorphen Segmenten (Hart- bzw, Weichsegmenten) besteht. Die Hartsegmente wirken dann im Feststoff aufgrund ihrer Kristallinität als Fixpunkte des Netzwerkes und sind damit maßgebend für die Festigkeit und den Erweichungsbereich der aus dem Polymeren hergestellten Formkörper. Die Weichsegmente hingegen, deren Glasübergangstemparatur unterhalb dar Gebrauchstemperatur liegen soll, sind für die Elastizität der Elastomere maßgebend (B. v. Falkai, Synthesefasern, Verlag Chemie, 1981, S, 179 bis 187).
  • Üblicherweise wird die Kettenverlängerung diskontinuierlich so durchgeführt, daß man in einem Rührkessel bei verminderter Temperatur den Kettenverlängerer (ein aliphatisches Diamin, vorzugsweise Ethylendiamin) und eventuell einen Kettenabbrecher, ein sekundäres Monoamin, wie z.B. Diethylamin in einem polaren Lösungsmittel (DMF bzw. DMAC) vorlegt (und vorzugsweise mit Kohlendioxid versetzt). Zu dieser nun vorzugsweise durch CO₂-Zusatz erhaltenen und in ihrer Reaktivität verminderten Suspension des Diamincarbamats wird dann das NCO-Prepolymer zugesetzt und unter Rühren entsteht eine Elastomerlösung mit definiertem Elastomerfeststoffgahalt. Ein Nachteil bei dieser Art der Herstellung liegt darin, daß die angestrebte Viskosität der Elastanlösungen häufig nicht in dem beabsichtigten Bereich liegt, der zur Weiterverarbeitung notwendig ist und dann durch Nachdosieren z.B. von aliphatischen Diisocyanaten auf die gewünschte Viskosität eingestellt werden muß. Ein weiterer Nachteil ist die Verpastung von Teilen der Lösung und/oder das Vorhandensein von Gelteilchen, wenn nicht ausreichend vermischt wurde, Solche Elastanlösungen können dann nicht praktikabel weiterverarbeitet werden. Außerdem enthalten diskontinuierlich hergestellte Lösungen wegen mangelnder Durchmischungsintensität offensichtlich stärker verzweigte Polyurethanharnstoffe, welche bei gegebener Konzentration höhere Viskositäten aufweisen als mehr linear aufgebaute Polyurethanharnstoffe.
  • Zur Verbesserung der Wirtschaftlichkeit (Schnellspinnen) und auch aus ökologischer Sicht (Senkung des Lösungsmittelanteils in der Elastanspinnlösung) soll möglichst aus Elastanspinnlösungen mit hohen Feststoffkonzentrationen ≧ 30 % versponnen werden. Bei diesen hohen Feststoffkonzentrationen treten jedoch besondere Probleme hinsichtlich einer begrenzten Löslichkeit der Polymeren auf, insbesondere bei längeren Lagerzeiten der Spinnlösungen, die sich in einer Verpastung oder Viskositätserhöhung äußert. Die so zunehmende Unlöslichkeit führt häufig dazu, daS die Elastanlösung nicht mehr weiterverarbeitet bzw. versponnen werden kann. Die Ursache dieser Phänomene kann dabei unterschiedlicher Art sein.
  • Folgende Ursachen können bei hochkonzentrierten Elastanlösungen beispielsweise zur Verschlechterung der Löslichkeit führen:
    • 1. Je niedriger der Lösungsmittelanteil wird, umso schneller tritt die Desolvatation der Weichsegmente, bestehend aus hochmolekularen Polyester-oder Polyetherdiolen (Makrodiolen), bevorzugtes Molekulargewicht von 2.000, ein. Dieser Prozeß wird noch verstärkt, je höher das Molekulargewicht, z.B. 3.000 bis 8.000, des Makrodiols ist.
      Zudem sind Polyetherdiole in den üblichen Lösungsmitteln schwerer löslich als Polyesterdiole. Verstärkt wird die Desolvatation insbesondere bei Verwendung von Polyether-Polyesterdiol-Mischungen, da diese aufgrund der unterschiedlichen Löslichkeit von vornherein eine Entmischungstendenz durch Mikrophasentrennung aufweisen.
    • 2. Für besondere Anwendungszwecke, bei denen besonders hohe Festigkeiten und Thermostabilitäten erwünscht sind, wird ein höherer Diisocyanatanteil als üblich (NCO-Gehalt bezogen auf Feststoff ≧ 2,5 Gew.-%) eingesetzt. Der dadurch im Elastan bedingte hohe Anteil an Polyharnstoffsegmenten führt zu einer verminderten Löslichkeit und gesteigerter Verpastungstendenz der Elastanlösung.
    • 3. Da bekanntermaßen eine Temperaturerhöhung zu einer Senkung der Lösungsviskosität führt, werden häufig hochkonzentrierte Elastanlösungen bei erhöhter Temperatur, beispielsweise 50°C, gelagert. Dies hat jedoch in vielen Fällen bereits nach 1 bis 2 Tagen eine drastische Viskositätsänderung der Elastanlösung zur Folge, die häufig auf einem Molekulargewichtsaufbau beruht. Es wird vermutet, daß es sich hier im wesentlichen um eine Endgruppenaminolyse handelt, bei der die sekundären Monoamine oder ihre Umsetzungsprodukte (zum Kettenabbruch) durch die primären Aminoendgruppen (aus überschüssigen Diamin-Kettenverlängerungsmitteln wie Ethylendiamin) aus den Harnstoffbindungen verdrängt werden und insbesondere bei etwa äquivalenten Mengen an sekundären und primären Amingruppen zu besonders hohem Viskositätsaufbau führen.
    • 4. Längeres Erhitzen von Elastanlösungen oder -pasten - z.B. 2 bis 5 Stunden auf 80 bis 120°C führt dagegen zumeist zu einem Molekülabbau - erkennbar am Rückgang des ηrel-Wertes der Polymersubstanz mit steigender Einwirkungsintensität-, der jedoch schlecht kontrollierbar verläuft, einen hohen Energieaufwand erfordert und häufig zu Elastanlösungen, welche sich nicht oder nur mit vielen Spinnfehlern verspinnen lassen, führt!
  • Wenn die Polyaddition (Kettenverlängerung) in den üblicherweise dafür verwendeten polaren organischen Lösungsmitteln, insbesondere mit Ethylendiamin, durchgeführt wird, sinkt mit steigendem Molekulargewicht die Löslichkeit, so daß mit Verpastung gerechnet werden muß. Daher läßt man häufig die Polyaddition bei diskontinuierlicher Arbeitsweise bis zu einer festgelegten Viskosität ablaufen und/oder setzt einen monofunktionellen Kettenabbrecher, wie Dibutylamin, Octylamin, Butanonoxim (Houben Weyl Band E 20/Teil 2, S. 1642), vorzugsweise jedoch Diethylamin (Ullmann's Encyclopedia of Industrial Chemistry, Vol. A 10, S. 612), hinzu. Damit erhält man gleichzeitig eine engere Molekulargewichtsverteilung.
  • Um vor der sehr schnellen aliphatischen Amin/NCO-Reaktion eine ausreichende Vermischung der aliphatischen (Di)Aminmischung mit der NCO-Prepolymerlösung zu erreichen, wird bei der diskontinuierlichen Reaktionsführung der (Di)Aminmischung Kohlendioxid zugesetzt. Die entstandene Carbamatsuspension reagiert dann mit dem NCO-Prepolymer sehr verlangsamt unter CO₂-Freisetzung (s. DE-A 1 223 154 oder DE-A 1 222 253). Bei einem Verfahren ohne Kohlendioxid muß dagegen mit einer Vorrichtung eine sehr schnelle Vermischung erreicht werden.
  • Das schnelle Vermischen von zwei oder mehreren reaktiven Flüssigkeiten ist in der Polyurethan-Chemie eine an sich übliche Technik zur Durchführung von Polyadditionsreaktionen von NCO-Vorprodukten mit Wasser, aliphatischen Diolen oder aromatischen Diaminen. Dabei müssen alle Verfahrensoperationen wie das Dosieren, Mischen und Befüllen von Formkörpern vor Beginn der chemischen Reaktion (Topfzeit) überwiegend abgeschlossen sein.
  • Zentrale Operation ist das Mischen vorgegebener Flüssigkeitsmengen. Hierzu gehört das Mischen in Batch mit mechanischen Rührern oder im Durchlauf durch Rotor/Stator-Dispergiermaschinen und Stachelmischern (s. Kunststoffhandbuch, Band 7, Carl Hauser Verlag 1977). Darüberhinaus ist in der PU-Technik das Mischen mit Hochdruckmischern üblich (s. H. Proksa, Kunststoffberater 3/1988; Hochdruckvermischung, Wegbereiter moderner PU-Technik), wobei zwei Reaktionskomponenten unter hohem Druck über Düsen in einer kleinen Mischkammer gegeneinandergedüst und durch die intensive Turbulenz vermischt werden (s. DE-A 2 344 135 und DE-A 1 157 386). Die Reaktionszeiten solcher Polyurethan-Reaktionen liegen mindestens im Sekundenbereich.
  • Da die Polyadditionsreaktionen von NCO-Vorprodukten mit den aliphatischen Diaminen bei der Elastan-Herstellung aber erheblich schneller ablaufen als mit Diolen, Wasser oder aromatischen Diaminen und im Millisekundenbereich bereits hochviskose Reaktionsprodukte entstehen, sind diese Vorrichtungen für die kontinuierliche Kettenverlängerung von NCO-Prepolymeren mit Diaminen wenig geeignet: Die Reaktion läuft schneller ab, als die Mischung der Reaktionskomponenten erfolgen kann. Es sei denn, daß die zur Verfügung stehende Mischzeit durch Zugabe von reaktionshemmenden Zusätzen erheblich verlängert werden kann, wie z.B. durch Zugabe von Trockeneis (CO₂) zum Diamin, so daß die Reaktion über die wesentlich langsamer reagierende Carbamatstufe abläuft und/oder zusätzlich durch die tiefere Temperatur gebremst ist.
  • In der EP-A 399 266 wird ein Verfahren zur Herstellung von hochkonzentrierten, feinteiligen Dispersionen aus der Schmelze von hochschmelzenden organischen Verbindungen, jedoch keine Reaktionsmischungen, beschrieben, indem man eine Schmelze zur Bildung einer Vorsuspension in eine kältere flüssige Phase bei einer Temperatur unterhalb der Kristallisationstemperatur eindosiert und diese Voremulsion in einer nachgeschalteten Homogenisierdüse feindispergiert. Als Dispergierapparatur werden u.a. eine Emulgiervorrichtung mit einer Mischdüse und einer nachgeschalteten Homogenisierdüse angegeben.
  • Das gleiche trifft auch für einfache Mischdüsen in einem Gleichstromreaktor zu, die z.B. nach der EP-A 0 303 907 zur Herstellung von wässrigen Polyurethandispersionen verwendet werden, indem man ein NCO-Prepolymer mit Wasser vermischt.
  • Solche Dispergiervorrichtungen sind aber in ihren Mischzeiten noch zu langsam, und sind nur dann geeignet, wenn die Reaktionszeit mehr als 0,1 Sekunden beträgt.
  • Ohne Desaktivierung z.B. mit Kohlendioxid lassen sich Polyadditionen mit aliphatischen oder cycloaliphatischen Diaminen oder mit durch Katalysator oder Anhebung der Mischtemperatur in ihrer Reaktivität beschleunigten Diolen, nicht durchführen. Solcherart hergestellte Reaktionslösungen enthalten dann Stippen und Gelkörper und sind deshalb für die Weiterverarbeitung (insbesondere störungsfreies Verspinnen) nicht geeignet.
  • Aufgabe der Erfindung war somit die Realisierung eines kostensenkenden und auch umweltverträglichen Herstellverfahrens (Verwendung von weniger Lösungsmittel und Verbesserung der Wirtschaftlichkeit durch Schnellspinnen) für hochkonzentrierte Spinnlösungen, bevorzugt Elastanlösungen mit verbesserten Fließeigenschaften (Verbesserung der Spinnfähigkeit durch eine geringere Lösungsviskosität bei Erhalt der nötigen Molekulargewichte) und einer verbesserten Viskositätskonstanz bei langen Lagerzeiten von Spinnlösungen ohne Einbußen im thermischen und elastischen Verhalten der daraus erhaltenen Endprodukte sowie eine gelfreie Form von Spinnlösungen mit erhöhter Linearität des Polymeren.
  • Diese Vorteile, wie sie aus der Beschreibung und den Beispielen im einzelnen hervorgehen, konnten durch die Verwendung der erfindungsgemäßen Misch- und Homogenisiervorrichtung (in Form eines mehrstufigen Düsenreaktors) bei der Polyaddition erreicht werden. Hierbei wurden einfache aber höchst wirksame Mischvorrichtungen weitgehend ohne mechanisch bewegte Mischaggregate eingesetzt, jedoch müssen diese in bestimmter Weise für schnellste Reaktionsabläufe konstruiert werden und vorzugsweise mehrere Stufen enthalten.
  • Gegenstand der Erfindung ist ein kontinuierlich betriebenes Verfahren, zur Herstellung von hochkonzentrierten Elastanspinnlösungen mit verbesserten Fließeigenschaften und hoher Viskositätskonstanz bei langer Standzeit bei Erhalt des üblichen thermischen und elastischen Eigenschaftsniveaus der aus diesen Lösungen erhältlichen Elastanfasern bevorzugt erhältlich aus entsprechend hergestellten segmentierten Polyurethanharnstoffen mit bestimmten Monoaminen und/oder Monoisocyanaten als Kettenabbrecher.
  • Nach dem erfindungsgemäßen Verfahren können problemlos hochkonzentrierte Elastanspinnlösungen auf Basis von Polyurethanharnstoffen mit einem Feststoffanteil bis zu 40 Gew.-% hergestellt werden, die eine hervorragende Löslichkeit und Viskositätskonstanz, auch bei Einstellung eines höheren Anteil an Hartsegmenten z.B. durch einen höheren Diisocyanatanteil, und überraschenderweise auch eine Verringerung der Viskosität der Elastanspinn-Lösung bei gleicher Konzentration des Polymeren aufweisen.
  • Es wurde nun überraschend gefunden, daS sich homogene, hochkonzentrierte, hervorragend viskositätsstabile Spinnlösungen bevorzugt sowohl aus Polyester- oder Polyetherdiolen wie auch insbesondere aus Mischungen von Polyester- und Polyetherdiolen, mit hervorragenden Fließeigenschaften und dadurch besserer Verspinnbarkeit nach dem Verfahren herstellen lassen, wenn man in der Kettenverlängerungsstufe (Polyaddition) die erfindungsgemäße Misch- und Homogenisiervorrichtung (mehrstufiger Düsenreaktor) kontinuierlich arbeitend einsetzt. Aufgrund der sehr schnellen Vermischung während des Reaktionsablaufs kann dann auf den Einsatz z.B. von Kohlendioxid als Reaktionshemmer verzichtet werden.
  • Nachstehend wird die Erfindung anhand von Abbildungen näher erläutert:
    • Fig. 1a zeigt einen Schnitt durch einen Düsenreaktor mit kurzen Verweilzeiten des Reaktionsgemisches in Bereich der Mischkammer.
    • Fig. 1b zeigt einen Schnitt durch einen bekannten Düsenreaktor mit langer Verweilzeit des Reaktionsgemisches (>>100 ms) im Bereich der Mischkammer.
    • Fig. 2 zeigt schematisch einen Schnitt durch einen erfindungsgemäßen Mehrstufen-Düsenreaktor.
    • Fig. 3 zeigt ein Schema des erfindungsgemäßen Gesamtverfahrens zur Herstellung der Spinnlösungen.
  • Die erfindungsgemäße mehrstufige Düsenreaktor-Vorrichtung ermöglicht, sehr reaktive Komponenten schneller miteinander zu vermischen, als die Reaktion abläuft (z.B. ≦ 10 ms) (Fig. 2). Die bekannte Anordnung (siehe Fig. 1b) ist jedoch ungeeignet, da die Vermischung der Komponenten zu langsam abläuft. (Die Verweilzeit der Reaktionsmischung beträgt hierbei > 100 ms). Wie aus der Zeichnung (Fig. 1a) hervorgeht, müssen die Stoffdüse (21) und die Mischdüse (22) sehr eng miteinander verkoppelt sein, um eine schnelle, optimale Durchmischung und die Verminderung einer Rückvermischung zu garantieren.
  • Fig. 3 zeigt das Fließbild des erfindungsgemäßen Verfahrens im wesentlichen zur kontinuierlichen Polyurethanharnstoff-Kettenverlängerung aus NCO-Prepolymer-Lösung und (cyclo)aliphatischen Diaminen. In die erfindungsgemäße Kurzzeit-Misch- und Homogenisiervorrichtung nach Fig. 2 (Düsenreaktor genannt), werden die beiden Stoffströme z.B. NCO-Prepolymerlösung (B) und aliphatische Diaminlösung (A) mittels Dosierpumpen 5 und 6 aus den Ansatzbehältern 3 und 4 kontinuierlich eindosiert. Die Gemischbereitung der Aminlösung (Kettenverlängerer, Kettenabbrecher und Lösungsmittel) und der NCO-Prepolymerlösung (NCO- Prepolymer und Lösungsmittel) kann dabei in die Vorlagen eingewogen oder auch mittels Dosierpumpen kontinuierlich hergestellt werden.
  • Der mehrstufige Düsenreaktor (s. z.B. Fig. 2) besteht aus einer Hintereinanderschaltung verschiedener Düsen und zwar der Stoffdüse 1, der Mischdüse 2 und der Homogenisierdüse 7 mit den Bohrungen 8 und in einer bevorzugten Ausführung dem Verdrängerkörper 9. Stoffdüse und Mischdüse sind unmittelbar hintereinander geschaltet, so daß die Verweilzeit bis zur vollständigen Durchmischung des Aminstromes (A) mit dem Prepolymerstrom (B) in einer Zeit ≦ 10 ms., vorzugsweise 0,1 bis 5 ms, abgeschlossen ist. Beide Düsen 1 und 2 sind so ausgebildet, daß eine Injektorwirkung entsteht und eine Rückvermischung in den Bereich 10 zwischen beiden Düsen vermieden wird.
  • An den Injektorteil schließt sich die Homogenisierdüse 7 mit den Bohrungen 8 an, die das bereits reagierende Reaktionsgemisch nochmals intensiv homogenisiert. Damit die Durchmischung noch bei möglichst niedriger Viskosität erfolgt, ist das Volumen zwischen Misch- und Homogenisierdüse durch einen Verdrängerkörper 9 minimiert.
  • Eine der möglichen konstruktiven Ausführungsformen zeigt die Fig. 2.
  • Das bevorzugte Gesamtverfahren wird anhand der Fig. 3 weiter erläutert:
    Unmittelbar hinter dem eigentlichen mehrstufigen Düsenreaktor gelangt die Reaktionslösung in den Zwischenpufferkessel 11, (Fig. 3), der die Aufgabe hat, den Düsenreaktor mit seinen vorgeschalteten Dosierpumpen, hydraulisch von dem nachgeschalteten Rohrleitungssystem mit den Austragungspumpen 12 und 13 zu entkoppeln. Hierdurch werden Rückimpulse auf die Dosierpumpen 5 und 6, die Schwankungen im Mikrodosierbereich verursachen können, verhindert. Möglich wäre auch die direkte Einleitung in einen Spinnkessel.
  • Der Reaktionsverlauf kann durch direkte Druckmessung in den Düsenreaktor z.B. zwischen Mischdüse 2 und Homogenisierdüse 8 verfolgt werden.
  • Der Polymerisationsgrad der Polymerlösungen kann über die Viskositätsmeßgeräte 14 und 15 verfolgt werden. Da die Reaktion in dem Zwischenpufferkessel 11 unter Umständen noch nicht vollständig zu Ende geführt ist und damit die Verwendung der Viskosität als Regelgröße zur Steuerung der Rezeptur erschwert ist, ist der Pufferkessel 11 vorzugsweise mit einem Umpumpkreislauf und dieser besonders bevorzugt mit einem Wärmetauscher 16 versehen. Als Wärmetauscher 16 kommen insbesondere sogenannte KSM-Wärmetauscher (die Heiz- bzw. Kühlschlange ist in einem Rohr wie ein Statik-Mischer geformt) in Frage. Durch Erwärmung auf etwa 50 bis 60°C wird in diesem Bereich eine vollständige Umsetzung erreicht, so daß mit dem Viskositätsmeßwert 14 die Viskositätskonstanz durch Regelung der Dosierpumpen 5 und 6 erreicht werden kann. Weitere mögliche Eingriffsparameter zur Steuerung der Viskosität sind die kontinuierliche bzw. gravimetrische Einwaage des Aminkessels über das Verhältnis von Kettenverlängerer zu Kettenabbrecher bzw. durch die Höhe des gewählten Aminüberschusses über den NCO-Endgruppengehalt. Der Druck kann an verschiedenen Stellen der Vorrichtung über Druckmeßgeräte 17 verfolgt werden.
  • Die Vorteile des Verfahrens liegen in der Erzielung hoher Durchsätze in dem Düsenreaktor bei gleichmäßiger Produktqualität (z.B. bezüglich Molgewichtsverteilung) und Produktkonzentration, da jedes Volumenteil an Reaktionslösung bei exakt den gleichen Scher- und Konzentrationsbedingungen gemischt und damit zur Reaktion gebracht wurde und praktisch keine Möglichkeit zu Nebenreaktionen (z.B. Vernetzungsreaktionen) besteht.
  • Die erfindungsgemäß aufgebauten, segmentierten Polyurethanharnstoff-Elastomere liefern klare, gelfreie stabile Spinnlösungen, die nach üblichen Naß- und besonders nach dem Trockenspinnverfahren auch bei hoher Feststoffkonzentration (z.B. 30 bis 40 Gew.-%) sehr gut verarbeitet werden können. Die erfindungsgemäß hergestellten, vorzugsweise hochkonzentrierten Spinnlösungen besitzen eine hervorragende Viskositätsstabilität sowohl bei 25°C als auch bei 50°C bei Lagerzeiten (z.B. auch bei hohen Konzentrationen) bis zu mindestens 5 Tagen und länger.
  • Überraschenderweise besitzen die erfindungsgemäß hergestellten Spinnlösungen eine geringere Viskosität bei vorgegebener Feststoffkonzentration als solche Elastomerlösungen, die nach diskontinuierlichen Polyadditionsverfahren hergestellt werden. Es wird angenommen, daß ein linearer Polymeraufbau erzielt wird, was sich nicht nur auf die Produktivität, sondern auch auf ein besseres Spinnverhalten der Elastanlösungen auswirkt.
  • Durch die Verwendung des erfindungsgemäßen mehrstufigen Düsenreaktors als Misch- und Homogenisier-Vorrichtung, vorzugsweise mit nachgeschaltetem Zwischenpufferkessel, Umpump-Kreislauf und Wärmetauscher, ermöglicht das erfindungsgemäße Herstellungsverfahren demnach unter Ausnutzung der Vorteile wie Löslichkeitsverbesserung, Viskositätsverminderung, Viskositätskonstanz auch bei längerer Lagerzeit und erhöhter Temperatur sowie verbesserter Qualitätskonstanz, die Herstellung von Elastomer-Fäden ohne Einbußen in dem thermischen und mechanischen Eigenschaftsprofil der Elastanfäden.
  • Gegenstand der Erfindung sind auch Fäden oder Fasern, hergestellt aus den erfindungsgemäßen Spinnlösungen.
  • Die erfindungsgemäßen Elastan-Lösungen können auch zur Herstellung von Filmen, Folien, Schläuchen oder Beschichtungen eingesetzt werden.
  • Die Herstellung der erfindungsgemäßen Polyurethanharnstoff-Elastomeren kann nach an sich bekannten Verfahrensstufen erfolgen. Besonder bewährt hat sich die Synthese nach NCO-Prepolymer-Verfahren, wobei in der ersten Verfahrensstufe ein höhermolekulares Diol a) im Lösungsmittel oder in der Schmelze mit Diisocyanat c), gegebenenfalls in Gegenwart niedermolekularer Diole b), zu einem NCO-Prepolymer so umgesetzt wird, daß das NCO-Prepolymer NCO-Endgruppen in bestimmter Menge enthält.
  • Als langkettige, höhermolekulare Dihydroxyverbindungen a) (auch Makrodiole genannt) sind insbesondere Polyesterdiole und Polyetherdiole geeignet. Diese Diole haben im allgemeinen Molekulargewichte von 1.000 bis 8.000, vorzugsweise 1.500 bis 4.000.
  • Als Polyesterdiole sind z.B. Dicarbonsäurepolyester aliphatischer Dicarbonsäuren geeignet, die sowohl mehrere Diole wie auch mehrere Dicarbonsäuren oder Hydroxycarbonsäuren enthalten können. Besonders geeignet sind Adipinsäure Mischester aus Adipinsäure, Hexandiol-1,6 und Neopentylglykol, Adipinsäure, Butandiol-1,4 und Neopentylglykol oder Adipinsäure, Butandiol-1,4, Neopentylglykol und Hexandiol-1,6.
  • Als langkettige Polyetherdiole eignen sich besonders Polytetramethylenoxiddiole oder ihre Copolyether mit anderen etherbildenden Verbindungen wie Ethylenoxid oder Propylenoxid. Es können auch Mischungen aus den genannten Verbindungen eingesetzt werden.
  • Weitere höhermolekulare Diolverbindungen, (Makrodiole) z.B. Dihydroxylactonester oder Dihydroxypolycarbonate wie aus dem Stand der Technik bekannt, können ebenfalls eingesetzt werden, ebenso wie weitere, im Stand der Technik bekannte höhermolekulare Diole. Diese umfassen auch mit Diisocyanaten verknüpfte Diole (z.B. im Molverhältnis OH/NCO = 2:1 bis 5:4).
  • Niedermolekulare Diole b) sind z.B. Ethylenglykol, Butandiol-1,2, Butandiol-1,4, 1,4- und/oder 1,3-Cyclohexandimethanol, N,N-Bis-(β-hydroxypropyl)-methylamin, N,N'-Bis-(β-hydroxyethyl)-piperazin, N,N-Dimethyl-N',N'-hydroxyethyl-hydrazin und andere Verbindungen dieser Stoffklassen.
  • Als Diisocyanate c) können die üblichen aromatischen Diisocyanate eingesetzt werden. Sie werden gegebenenfalls in Kombination (mit geringeren Anteilen) von (cyclo)aliphatischen Diisocyanaten, gegebenenfalls aber auch die (cyclo)aliphatischen Diisocyanate allein verwendet. Besonders brauchbare Ergebnisse erhält man mit 4,4'-Diphenylmethan-diisocyanat bzw. entsprechenden Isomerengemischen mit untergeordneten Mengen an 2,4' - und/oder 2,2'-Isomeren, sowie mit Toluoldiisocyanat (TDI). Selbstverständlich ist es möglich, Mischungen von aromatischen Diisocyanaten zu verwenden. Als Mischungskomponenten oder Einzelkomponenten sind weiterhin beispielsweise nachstehende (cyclo)aliphatische Diisocyanate geeignet, insbesondere 1,6-Hexamethylendiisocyanat, 1,8-Octamethylendiisocyanat, 2/3-Methylhexamethylendiisocyanat-1,6 oder 2,4-Diisocyanato-1-methyl-cyclohexan sowie die 4,4'-Dicyclohexylmethan-, 4,4'-Dicyclohexylalkyliden-, 4,4-Dicyclohexyletherdiisocyanate oder Isophorondiisocyanat in ihren verschiedenen Stereoisomeren oder Stereoisomergemischen.
  • Bei der Synthese der segmentierten Elastomeren nach dem NCO-Prepolymerverfahren werden die Makrodiole in der Schmelze oder in einem Lösungsmittel mit überschüssigen molaren Mengen an Diisocyanaten c) über die Diole (a+b) so umgesetzt, daß das Reaktionsprodukt Isocyanatendgruppen enthält. Die OH/NCO-Verhältnisse werden zwischen 1:1,4 bis 1:4,0, vorzugsweise 1:1,6 bis 1:3,8, gewählt, so daß NCO-Prepolymere mit einem NCO-Gehalt von 1,4 bis etwa 4,5 Gew.-%, vorzugsweise 1,8 bis 4,0 Gew.-% NCO, entstehen. Dabei muß das OH/NCO-Verhältnis in Abhängigkeit vom Molekulargewicht des Makrodiols innerhalb des hier vorgegebenen Verhältnisses so gewählt werden, daß der NCO-Gehalt des NCO-Prepolymeren in dem hier bemessenen Bereich fällt.
  • Als Katalysatoren sind für die NCO-Prepolymerherstellung geeignet: Lewis-Säuren-Katalysatoren wie Zinnsalze oder z.B. Organozinnverbindungen wie Organozinncarboxylate oder -halogenide, Dibutylzinndilaurat, anorganische Salze organischer Säuren, z.B. Zinnoctoat, Zinnstearat, Zinnacetat, Bleioctoat, Einschubkatalysatoren wie Organozinnalkoholate, β-dicarbonylverbindungen, -oxide, -mercaptide, -sulfide, Organoaminzinnverbindungen, -phosphinzinnverbindungen: ferner sind Lewis-Basen-Katalysatoren wie tertiäre Amine, Phosphine, Pyridine als Katalysatoren geeignet, wie sie im Stand der Technik der Polyurethanherstellung im Prinzip bekannt sind. Vorzugsweise werden Dibutylzinndilaurat (Desmorapid® Z/Bayer AG) oder Diazobicyclooctan (DABCO®) eingesetzt. Zumeist wird auf den Einsatz von Katalysatoren verzichtet, oftmals werden jedoch geringe Mengen an Desaktivatoren gegenüber Alkalisäuren eingesetzt.
  • Werden Lösungsmittel bei der Prepolymerisationsreaktion verwendet, so eignen sich hierfür besonders Chlorbenzol, N-Methylpyrrolidon, Dimethylsulfoxid und ganz besonders die zumeist auch als Spinnlösungsmittel benutzten hochpolaren Amid-Lösungsmittel Dimethylformamid und Dimethylacetamid.
  • Zur Synthese der segmentierten Polyurethanharnstoffe werden die gewünschten Harnstoffgruppen durch eine Kettenverlängerungsreaktion der NCO-Prepolymeren mit Diaminen in die Makromoleküle eingeführt. Die in der NCO-Prepolymerstufe synthetisierten NCO-Prepolymeren (auch Makrodiisocyanate genannt) werden in hochpolaren Lösungsmitteln mit Kettenverlängerungsmitteln f), vorzugsweise aliphatischen Diaminen und Kettenabbrechern/ Blockiermitteln (sekundäre Monoamine) g) entsprechend dem erfindungsgemäßen Verfahren mit Hilfe der mehrstufigen Misch- und Homogenisiervorrichtung lt. Erfindung umgesetzt.
  • Bevorzugt werden als Diamine f) geradkettige oder verzweigte Diamine eingesetzt, z.B. 1,2-Propylendiamin, 1,4-Diaminobutan, 1,6-Diaminohexan, 1,3-Diamino-cyclohexan oder auch 1,3-Diamino-2,2-dimethylpropan; bevorzugt wird jedoch Ethylendiamin als alleiniges oder überwiegendes Kettenverlängerungsmittel verwendet.
  • In Anteilen <50 Mol-% können auch cycloaliphatische Diamine als Co-Kettenverlängerungsmittel verwendet werden, z.B. 1,3-Diamino-cyclohexan.
  • Es können auch sekundäre Amine wie Piperazin, N-Methylethylendiamin oder N,N'-Dimethyl-ethylendiamin als Codiamine mitverwendet werden, jedoch ist dies weniger bevorzugt.
  • Die Kettenverlängerungsreaktion erfolgt bevorzugt in Lösung unter Verwendung hochpolarer Lösungsmittel wie Dimethylsulfoxid, N-Methylpyrrolidon, vorzugsweise jedoch Dimethylformamid oder insbesondere Dimethylacetamid.
  • Die für den bevorzugten Trockenspinnprozeß notwendige Viskosität der Elastomerlösung liegt im allgemeinen im Bereich von 10 bis 350 Pa.s bei 50°C und einer Schergeschwindigkeit von 23s⁻¹, wobei die Konzentration der Spinnlösung zwischen 18 und 34 Gew.-% betragen kann. Die nach dem erfindungsgemäß beschriebenen Verfahren hergestellten Elastomerlösungen können Feststoffkonzentrationen bis zu 40 % und mehr aufweisen, wobei die Viskosität der Elastomerlösung im Bereich von 100 bis 250 Pa.s bei 50°C (Schergeschwindigkeit 23 s⁻¹) beträgt.
  • Im Trockenspinnprozeß können die - gegebenenfalls bis ca. 120°C erwärmten - Spinnlösungen mit Viskositäten von mindestens 30 Pa.s bei 50°C durch Düsen in einen auf etwa 150 bis 250°C beheizten, etwa 4 bis 8 m langen Spinnschacht, in den auf etwa 150 bis 350°C beheizte Luft oder Inertgase wie Stickstoff oder Dampf eingeblasen werden, versponnen werden.
  • Die erfindungsgemäß hergestellten Lösungen besitzen eine Viskositätsstabilität von mindestens ± 20 % über mindestens 5 Tage, vorzugsweise mindestens 7 Tage und sind gegenüber dem diskontinuierlichen Verfahren deutlich günstiger.
  • Durch die Verwendung einer geringen Menge eines monofunktionellen Kettenabbrechers während der Kettenverlängerungsreaktion, läßt sich das gewünschte Molekulargewicht problemlos einstellen.
  • Völlig überraschend entstanden gemäß dem erfindungsgemäßen Verfahren Spinnlösungen von verminderter Viskosität bei ansonsten gleichartiger Zusammensetzung. Hierdurch wird eine Verspinnung aus höherkonzentrierten Lösungen möglich.
  • Den erfindungsgemäß hergestellten Elastomerlösungen können auch die für verschiedenste Zwecke dienenden üblichen Additive i) in wirksamen Mengen zugesetzt werden. Genannt seien z.B. Antioxidantien, Lichtschutzmittel, UV-Absorber, Schönungsfarbstoffe, Pigmente, Färbeadditive (z.B. tertiär Amin-haltige Oligomere oder Polymere), Antistatika, DMF-lösliche Silikonöle, adhäsiv wirksame Zusätze wie Magnesium-, Calcium-, Lithium-, Zink- und Aluminiumsalze langkettiger Carbonsäuren wie -stearate, -palmitate oder Dimerfettsäuren oder beliebige Gemische dieser Salze oder auch Zusatze von feinteiligen Zinkoxiden, welche bis zu 15 Gew.-% andere Oxide, z.B. Magnesiumoxid oder Calciumoxid oder Carbonate, z.B. Ca- oder Magnesiumcarbonate, enthalten können. Durch derartige Zinkoxide mit Erdalkalioxiden oder -Carbonaten als Zusätze kann eine hervorragende Chlorbeständigkeit von Ether- wie auch Polyester-Elastomerfäden gegen Chlorwasser (Waschmittel/Schwimmbäder/ Bleichmittel) erzielt werden, ohne daß man eine hohe Reinheitsforderung, z.B. im Zinkoxid- oder Spuren-Schwefel-Gehalt, einhalten müßte.
  • Die nach dem erfindungsgemäßen Verfahren erhaltenen Elastomerlösungen können nach den angegebenen Verfahren zu Elastomerfäden versponnen, jedoch auch zu Folienbeschichtungen oder ähnlichen Flächengebilden verarbeitet werden. Dies kann durch Auftrocknen oder durch Koagulation geschehen.
  • Die erfindungsgemäßen Elastomerlösungen zeigen eine ungewöhnliche Kombination von hervorragender Löslichkeit und Vikositätskonstanz, selbst bei hoher Temperatur und langen Lagerzeiten.
    • Meßmethoden:
  • Die in den Beispielen erwähnten Meßgrößen wurden wie folgt bestimmt: Die inhärente Viskosität (ηi) der Elastomeren wurde in verdünnter Lösung von 0,5 g/100 ml Dimethylacetamid bei 30°C durch Bestimmung der relativen Viskosität ηr gegenüber dem reinen Lösungsmittel bestimmt und nach der Formel

    η R = t1 t0
    Figure imgb0001

    • t₁ :
    Durchlaufzeit (sec) der Polymerlösung
    t₀ :
    Durchlaufzeit (sec) des reinen Lösungsmittels

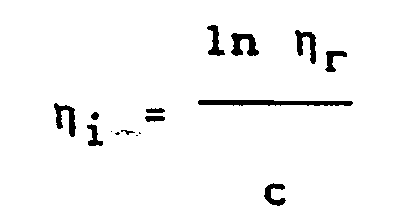

    Figure imgb0002
    umgerechnet.
  • Die Feinheitsfestigkeit wurde in Anlehnung an DIN 53 815 bestimmt (cN/dtex). Die Höchstzugkraftdehnung (in %) erfolgte ebenfalls nach DIN 53 815. Der Modul bei 100 % bzw. 300 % erstmaliger Dehnung wurde bei einer Dehnungsgeschwindigkeit von 4 x 10⁻³ Meter pro Sekunde in cN/dtex bestimmt. Die Restdehnung wurde nach fünfmaliger Ausdehnung auf 300 % und nach einer Erholungszeit von 60 Sekunden bestimmt. Die Messung von Heat distortion Temperatur (HDT), Heißreißzeit (HRZ) bzw. Heißwasserspannungsabfall (HWSA) erfolgt nach Methoden, die in Chemiefasern/Textilindustrie, Januar 1978, Heft 1/78, 28.180. Jahrgang auf Seite 44 bis 49 beschrieben sind. Entsprechende Angaben finden sich auch in DE-OS 25 42 500 (1975).
  • Die Verspinnung erfolgte nach dem Trockenspinnprozeß gemäß den Beispielen unter folgenden Bedingungen:
    Schachttemperatur 200°C
    Lufttemperatur 220°C
    Luftmenge 40 m³/h
    Düse 12 Loch, Durchmesser 0,3 mm
    Spinnkopftemperatur 80°C
    Luftdralldüse 0,6 bar
    Abzug der Galetten 1, 2, 3 325/340/340 m/min
    • Beispiele Beispiel 1 (NCO-Prepolymerlösung für Beispiel 3, 4, 5, 7 und 8)
  • 25.000 g eines Polyesterdiols vom Molekulargewicht Mn = 2.014 auf der Basis von Adipinsäure, Hexandiol-1,6 und Neopentylglykol (Molverhältnis der Diole 65:35) wurden mit 13.175 g Dimethylacetamid gemischt und mit 5.741 g Diphenylmethan-4,4'-diisocyanat (Desmodur® 44/Bayer AG) versetzt. Anschließend wurde 40 Minuten auf 50°C erwärmt, bis der NCO-Gehalt des NCO-Prepolymeren 2,60 % betrug. Der Feststoffgehalt der NCO-Prepolymerlösung betrug 70 %.
    • Beispiel 2 (NCO)-Prepolymerlösung für Beispiel 6 und 9)
  • 18.000 g eines Polyesterdiols (auf der Basis Adipinsäure, Hexandiol-1,6, Butandiol-1,4, Neopentylglykol; Molverhältnis der Diole: 64:17:19) mit Molekulargewicht Mn von 3.313 und 7.714 g eines Polytetramethylenetherdiols (Terathane® 2.000, Du Pont, Mn von 2.066) wurden mit 12.857 g Dimethylacetamid gemischt und mit 4.286 g Diphenylmethan-4,4'-diisocyanat versetzt. Anschließend wurde die Mischung 60 Minuten auf 50°C erwärmt, bis der NCO-Gehalt des NCO-Prepolymeren 2,14 % (bezogen auf Feststoff) betrug. Der Feststoffgehalt der NCO-Prepolymerlösung betrug 70 %.
    • Beispiel 3 (Vergleichsversuch-Carbamat-Methode) zu Beispiel 7 und 8)
  • Zu einer Mischung aus 26 g Ethylendiamin, 1,6 g Diethylamin und 4.463 g Dimethylacetamid wurden 60 g CO₂ zugegeben. Zu dieser frisch hergestellten Carbamatsuspension wurden unter intensivem Rühren 2.000 g der NCO-Prepolymerlösung aus Beispiel 1 innerhalb von 15 Minuten zugesetzt. Man erhält eine klare Lösung mit einem Elastomerfeststoffgehalt von 22 % und einer Lösungsviskosität von 39 Pa.s/20°C. Die inhärente Viskosität betrug 1,06 dl/g. Zu dieser viskosen Elastomerlösung wurden, bezogen auf Polyurethan-Feststoff, 0,3 Gew.-% Mg-Stearat, 1 Gew.-% Cyanox® 1790 (American Cyanamid, USA), 0,5 Gew.-% Tinuvin 622 (Ciba-Geigy) 7 ppm Makrolex® - Violett B (Bayer AG), 0,5 Gew.-% des Polyethersiloxans Silvet® L7607 (ein Polyether/Polydimethylsiloxan-Copolymer, Lieferfirma Union Carbide Corp., USA), zugesetzt. 3.000 g dieser Polymerlösung wurden nach dem Trockenspinnverfahren versponnen.
  • Die Verspinnung der Lösung erfolgte nach dem Trockenspinnverfahren über eine 12-Loch-Düse mit Bohrungen von je 0,3 mm Durchmesser. Schachtheiztemp. 200°C, Lufttemperatur 220°C, Abzugsgeschw. 340 m/min unter Verwendung eines Luftdrallgebers. Die textilen Daten sind in Tabelle 1 und das Langzeitviskositätsverhalten ist in Tabelle 2 zusammengefaßt.
    • Beispiel 4 (Vergleich zu Beispiel 7)
  • Zu einer Mischung aus 26 g Ethylendiamin, 1,6 g Diethylamin und 2.732 g Dimethylacetamid wurden 60 g CO₂ gegeben. Zu dieser Carbamatsuspension wurden unter Rühren 2.000 g der NCO-Prepolymerlösung nach Beispiel 1 innerhalb von 15 Minuten zugesetzt. Man erhält eine klare Elastomerlösung mit einem Elastomerfeststoffgehalt von 30 Gew.-% und einer Lösungsviskosität von 121 Pa.s/50°C. Die inhärente Viskosität betrug 1,24 dl/g. Zu dieser viskosen Elastomerlösung wurden Zusätze, wie in Beispiel 3 beschrieben, zugegeben. Sie wurde analog dem Beispiel 3 nach dem Trockenspinnverfahren versponnen. Die Daten der erhaltenen Fäden sind in Tab. 1 und das Langzeitviskositätsverhalten ist in Tab. 2 wiedergegeben.
    • Beispiel 5 (Vergleich zu Beispiel 8)
  • Zu einer Mischung aus 26 g Ethylendiamin, 1,6 g Diethylamin und 2.052 g Dimethylacetamid wurden 60 g CO₂ gegeben. Zu dieser Carbamatsuspension wurden unter Rühren 2.000 g der NCO-Prepolymerlösung nach Beispiel 1 innerhalb von 15 Minuten zugesetzt. Man erhält eine klare, Elastomerlösung mit einem Elastomerfeststoffgehalt von 35 Gew.-% und einer Lösungsviskosität von 158 Pa.s/50°C. Die inhärente Viskosität betrug 0,99 dl/g. Zu dieser viskosen Elastomerlösung wurden Zusätze, wie in Beispiel 3 beschrieben, zugegeben und sie wurde analog versponnen. Die Daten der erhaltenen Fäden sind in Tab. 1 und das Langzeitviskositätsverhalten ist in Tab. 2 wiedergegeben.
    • Beispiel 6 (Vergleich zu Beispiel 9)
  • Zu einer Mischung aus 21,7 Ethylendiamin, 4.445 g Dimethylacetamid und 1,4 g Diethylamin wurden 60 g CO₂ gegeben. Zu dieser Carbamatsuspension wurde unter intensivem Rühren 2.000 g der NCO-Prepolymerlösung nach Beispiel 2 innerhalb von 15 Minuten zugesetzt. Man erhält eine klare Elastomerlösung mit einem Elastomerfeststoffgehalt von 22 Gew.-% und einer Lösungsviskosität von 61 Pa.s/20°C. Die inhärente Viskosität betrug 1,38 dl/g. Zu dieser viskosen Elastomerlösung wurden die Zusätze, wie in Beispiel 3 beschrieben, zugegeben. Sie wurde nach den Trockenspinnverfahren versponnen. (Daten der Fäden in Tab. 1).
    • Beispiel 7
  • In der Anlage gemäß Fig. 3 und unter Verwendung des mehrstufigen Düsenreaktors gemäß Fig. 2 wurde eine Elastomerlösung mit einem Feststoffgehalt von 30 Gew.-% hergestellt.
  • In den Behälter 3 wurden 53,5 Teile der auf 39,2 Gew.-% verdünnten, laut Beispiel 1 hergestellten NCO-Prepolymerlösung und in Behälter 4 17,8 Teile Aminlösung vorgelegt. Die Aminlösung hatte folgende Zusammensetzung:
    Figure imgb0003
  • Der Durchmesser der Stoffdüse 1 und der Mischdüse 2 (s. Fig. 2) betrug 0,5 mm bzw. 0,75 mm. Der Durchmesser der Bohrungen in der Homogenisierdüse 0,75 mm. Die NCO-Prepolymerlösung wurde dem Düsenreaktor mit einem Vordruck von 25 bar und einem Massenstrom von 45 kg/h und die Aminlösung mit einem Vordruck von 28 bar und einem Massenstrom von 15 kg/h mittels der Dosierpumpen 5 und 6 zugeführt. Die Verweilzeit in der Mischzone betrug ca. 0,5 bis 5 ms. Danach gelangte die Reaktionslösung in den Nachreaktionsteil, in welchem sie zur Nachreaktion auf 50°C mit dem Wärmetauscher 16 erwärmt wurde. Die Zahnradpumpe 12 bewegte den Massenstrom mit 90 kg/h und förderte 30 kg/h in den Wärmetauscher sowie 60 kg/h aus dem Nachreaktionsteil. Anschließend wird die fertige, klare, homogene und gelfreie Elastomerlösung mit der Austragspumpe 13 aus der Vorrichtung gefördert. Die Elastomerlösung hat einen Elastomerfeststoffgehalt von 30 Gew.-% und eine Lösungsviskosität von nur 56 Pa.s/ 50°C. Die inhärente Viskosität betrug 1,13 dl/g. In dieser Elastomerlösung wurden Zusätze wie in Beispiel 3 zugegeben. Die Polymerlösung wurde analog nach dem Trockenspinnverfahren versponnen (Daten dar Fasern sind in Tab. 1 und das Langzeitviskositätsverhalten in Tab. 2 wiedergegeben).
    • Beispiel 8 und 9
  • Die Beispiele 8 und 9 wurden entsprechend dem Beispiel 7 in der dort beschriebenen Vorrichtung unter den gleichen Reaktionsbedingungen ausgeführt. Die Zusammensetzung der Ausgangskomponenten sowie die Viskosität und die inhärente Viskosität der erhaltenen Elastomerlösungen zeigt Tabelle 3.
    Figure imgb0004
  • Den erhaltenen Elastomerlösungen wurden, wie in Beispiel 3 beschrieben, Zusätze zugegeben. Sie wurden analog diesem Beispiel nach dem Trockenspinnverfahren versponnen. In Tabelle 1 sind die textilen Daten und in Tabelle 2 das Langzeitviskositätsverhalten zusammengefaßt. Es sei besonders darauf verwiesen, daß man nach dem erfindungsgemäßen Verfahren Elastanfäden mit erhöhter Dehnbarkeit erhält, was für eine Reihe von Anwendungsgebieten von besonderem Vorteil ist.
    Figure imgb0005
     Tabelle 2
    Standzeitverhalten der Elastomerlösungen aus den Beispielen 3, 4, 5, 7, 8 bei 25°C
    Beispiel Lösungsviskositäten [Pa.s (50°C; in Beispiel 3: 20°C)]
    1. 2. 5.Tag △
    3 (Vgl.) 38 36 36 - 8 %
    4 (Vgl.) 121 159 verpastet
    5 (Vgl.) 158 verpastet
    7 (erf.gem.) 56 59 64 +14 %
    8 (erf.gem.) 70 n.b. 75 + 7 %
    △: Gesamtänderung der Lösungsviskosität in Prozent gegenüber der Ausgangsviskosität
    n.b.: nicht bestimmt
    • Beispiel 7a Verwendung einer Langzeitdüse nach Fig. 1b (nicht erfindungsgemäß)
  • In der Anlage gemäß Fig. 3 und unter Verwendung eines Düsenreaktors nach Fig. 1b wurde versucht eine Elastomerlösung mit einem Feststoffgehalt von 30 Gew.-% und bei gleicher Rezeptur wie in Beispiel 7 herzustellen.
  • Der Durchmesser der Stoffdüse 23 betrug 0,4 mm und die Mischdüse 24 hatte zwei Bohrungen mit 0,6 mm Durchmesser. Das NCO-Prepolymer wurde zunächst bei einem Vordruck von 30 bar und einem Massenstrom von 45 kg/h und die Aminlösung mit einem Vordruck von 35 bar und einem Massenstrom von 15 kg/h zugeführt. Die Verweilzeit in der Mischzone betrug etwa 100 ms. Nach kurzer Fahrzeit traten unkontrollierte Druckschwankungen bis > 40 bar auf, die mit einer Verquallung der austretenden Reaktionslösung verbunden waren, so daß der Versuch abgebrochen werden mußte.
    • Beispiel 7b Verwendung einer Kurzzeitdüse nach Fig. 1a (nicht erfindungsgemäß)
  • In der Anlage gemäß Abb. 3 und unter Verwendung des Düsenreaktors nach Fig. 1a wurde versucht eine Elastomerlösung mit einem Feststoffgehalt von 30 Gew.-% und bei gleicher Rezeptur wie in Beispiel 7 herzustellen,
  • Der Durchmesser der Stoffdüse 21 betrug 0,4 mm und die Mischdüse 22 hatte eine Bohrung von 0,6 mm Durchmesser. Das NCO-Prepolymer wurde zunächst bei einem Vordruck von 20 bar und einem Massenstrom von 45 kg/h und die Aminlösung mit einem Vordruck von 25 bar und einem Massenstrom von 15 kg/h zugeführt. Die Verweilzeit in der Mischzone betrug etwa 5 ms.
  • Die hieraus erhaltene Spinnlösung enthielt Mikrogele die beim anschließenden Trockenspinnen der Spinnenlösung zu wiederholten Fasernabrissen führten.

Claims (15)

  1. Kontinuierliches Verfahren zur Herstellung von hochkonzentrierten Elastan-Spinnlösungen mit verbesserter Fließeigenschaften und hoher Viskositätskonstanz aus schnell reagierenden Polyadditionskomponenten, dadurch gekennzeichnet, daß die Reaktionskomponenten aus den Ansatzbehältern in einen mehrstufigen Düsenreaktor, bestehend aus einer Mischkammer (10) mit einer Stoffdüse (1), einer Mischdüse (2) und einer Homogenisierdüse (7), die unmittelbar hintereinandergeschaltet sind, kontinuierlich eindosiert werden, in der ersten Stufe des mehrstufigen Düsenreaktors die Reaktionskomponenten in der Mischdüse (2) des Reaktors in bis 10 ms miteinander vermischt werden, die reagierende Mischung in einer zweiten Stufe in einer Homogenisierdüse (7) homogenisiert wird und anschließend in einem nachgeschalteten Reaktor ausreagiert wird.
  2. Verfahren nach Anspruch 1, dadurch gekennzeichnet, daß die Reaktionskomponenten NCO-Prepolymere und cycloaliphatische oder aliphatische Diamine sind und die Diamine über eine Stoffdüse (1) der Mischdüse (2) zugeführt werden.
  3. Verfahren nach Anspruch 2, dadurch gekennzeichnet, daß die NCO-Prepolymere aus a) Polyester- oder Polyetherdiolen oder Mischungen aus Polyester- und Polyetherdiolen mit einem Molekulargewicht von 1000 bis 8000. Diisocyanat c) und gegebenenfalls niedermolekulare Diolen b) hergestellt sind.
  4. Verfahren nach Anspruch 1 und 2, dadurch gekennzeichnet, daß als Diamin Ethylendiamin eingesetzt wird.
  5. Verfahren nach den Ansprüchen 1-4, dadurch gekennzeichnet, daß unmittelbar hinter dem Düsenraktor die Reaktionslösung in einen Zwischenpufferkessel (11) geführt wird.
  6. Verfahren nach Anspruch 5, dadurch gekennzeichnet, daß an den Zwischenpufferkessel (11) ein Umpumpkreislauf mit einem Wärmetauscher (16) geschaltet ist.
  7. Verfahren nach Anspruch 6, dadurch gekennzeichnet, daß die Viskosität im Umpumpkreislauf konstant gehalten wird dadurch, daß die Viskosität im Umpumpkreislauf gemessen wird und als Steuergröße für die Eindosierung der Reaktionskomponenten verwendet wird.
  8. Verfahren nach den Ansprüchen 1 bis 7, dadurch gekennzeichnet, daß die Verweilzeit der Reaktanten im Reaktor bis zum Ende der Mischdüse (2) von 0,1 bis 5 ms beträgt.
  9. Gelfreie Polyurethanharnstoff-Elastomer-Spinnlösungen mit einer Viskosität von 10 bis 350 Pa.s, gemessen bei 50°C und einer Schergeschwindigkeit von 23 s⁻¹, dadurch gekennzeichnet, daß sie eine Feststoffkonzentration von größer 30 Gew.-% und eine Viskositätsstabilität von mindestens ±20 % bei mindestens 5 Tage Lagerung bei 50°C aufweisen.
  10. Spinnlösungen gemäß Anspruch 9 hergestellt nach dem Verfahren gemäß den Ansprüchen 1-8.
  11. Fasern oder Fäden, hergestellt aus Spinnlösungen gemäß den Ansprüchen 9 bis 10.
  12. Mehrstufendüsenreaktor bestehend aus einer Mischkammer (10) mit einer Stoffdüse (1), einer Mischdüse (2) und einer Homogenisierdüse (7) die unmittelbar hintereinander geschaltet sind, dadurch gekennzeichnet, daß die Verweilzeit der Reaktionskomponenten, die in den Reaktor strömen und von denen einer über die Stoffdüse (1) und weitere Reaktanten über die Mischkammer (10) zugeführt werden, bis zur vollständigen Vermischung am Ende der Mischdüse (2) weniger als 100 ms beträgt und dadurch gekennzeichnet, daß die Rückvermischung in dem Bereich der Mischkammer (10) zwischen der Stoffdüse (1) und der Mischdüse (2) vermieden wird.
  13. Mehrstufendüsenreaktor gemäß Anspruch 12, dadurch gekennzeichnet, daß Stoffdüse (1) und Mischdüse (2) axial hintereinander geschaltet sind und sich an die Mischdüse (2) ein Verdrängerkörper (9) vor der Homogenisierdüse (7) anschließt, der die Reaktionsmischungen zu den Bohrungen (8) der Homogenisierdüse (7) leitet.
  14. Mehrstufendüsenreaktor gemäß den Ansprüchen 12 und 13, dadurch gekennzeichnet, daß die Verweilzeit der Reaktionskomponenten in der Mischkammer (10) bis zum Ende der Mischdüse (2) ≦ 10 ms beträgt.
  15. Mehrstufendüsenreaktor gemäß Anspruch 14, dadurch gekennzeichnet, daß die Verweilzeit der Reaktionskomponenten von 0,1 bis 5 ms beträgt.
EP93110270A 1992-07-10 1993-06-28 Verfahren zur Herstellung von viskositätstabilen, gelarmen hochkonzentrierten Elastan-Spinnlösungen Expired - Lifetime EP0579979B1 (de)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
DE4222772 1992-07-10
DE4222772A DE4222772A1 (de) 1992-07-10 1992-07-10 Verfahren zur Herstellung von viskositätsstabilen, gelarmen hochkonzentrierten Elastan-Spinnlösungen

Publications (3)

Publication Number Publication Date
EP0579979A2 true EP0579979A2 (de) 1994-01-26
EP0579979A3 EP0579979A3 (de) 1994-11-30
EP0579979B1 EP0579979B1 (de) 1999-03-24

Family

ID=6462964

Family Applications (1)

Application Number Title Priority Date Filing Date
EP93110270A Expired - Lifetime EP0579979B1 (de) 1992-07-10 1993-06-28 Verfahren zur Herstellung von viskositätstabilen, gelarmen hochkonzentrierten Elastan-Spinnlösungen

Country Status (4)

Country Link
US (1) US5302660A (de)
EP (1) EP0579979B1 (de)
DE (2) DE4222772A1 (de)
ES (1) ES2128368T3 (de)

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP0643159A1 (de) * 1993-09-10 1995-03-15 Bayer Ag Verfahren zur Herstellung von Elastanfasern durch Einspinnen einer Kombination von Polydimethylsiloxan und ethoxyliertem Polydimethylsiloxan
WO1998039373A1 (en) * 1997-03-05 1998-09-11 Du Pont-Toray Company, Ltd. Stable polyurethaneurea solutions
WO2000020669A1 (en) * 1998-10-02 2000-04-13 E.I. Du Pont De Nemours And Company Preparation of poly(urethaneurea) fibers
US6225435B1 (en) 1997-03-05 2001-05-01 Dupont Toray Co. Ltd. Stable polyurethaneurea solutions

Families Citing this family (16)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE4446339C1 (de) * 1994-12-23 1996-05-02 Bayer Faser Gmbh Verfahren zur Einstellung der Viskosität von hochkonzentrierten Elastanlösungen für das Trockenspinnen oder Naßspinnen von Elastanfasern und nach dem Verfahren erhältliche Elastanspinnlösung
DE19504316C1 (de) * 1995-02-10 1996-08-01 Bayer Faser Gmbh Verfahren zur Herstellung von mehrfädigen, naßgesponnenen Elastanfäden
AUPO489297A0 (en) * 1997-01-31 1997-02-27 Aunty Abha's Electronic Publishing Pty Ltd A system for electronic publishing
US7293228B1 (en) 1997-01-31 2007-11-06 Timebase Pty Limited Maltweb multi-axis viewing interface and higher level scoping
DE19805104A1 (de) 1998-02-09 1999-08-12 Bayer Ag Beschichtungsmittel für Fasern
DE19829164A1 (de) 1998-06-30 2000-03-30 Bayer Faser Gmbh Elastanfäden und Verfahren zu ihrer Herstellung
DE19907830A1 (de) 1999-02-24 2000-08-31 Bayer Ag Verfahren und Vorrichtung zur Herstellung von Elastanfäden aus Recyclingmaterial
US6433218B1 (en) * 1999-11-30 2002-08-13 Bayer Corporation Stable isocyanate formulations
US20030041305A1 (en) * 2001-07-18 2003-02-27 Christoph Schnelle Resilient data links
US7363310B2 (en) 2001-09-04 2008-04-22 Timebase Pty Limited Mapping of data from XML to SQL
US7281206B2 (en) * 2001-11-16 2007-10-09 Timebase Pty Limited Maintenance of a markup language document in a database
AU2003259972A1 (en) * 2002-08-20 2004-03-11 Roof Matrix, Inc. Non-toxic hydrophobic elastomeric polymer chemistry system for wood preservation
US12329185B2 (en) * 2014-10-23 2025-06-17 Formtec, Llc. System and method for creating cavitation and/or flash
FR3031099B1 (fr) * 2014-12-24 2019-08-30 Veolia Water Solutions & Technologies Support Buse optimisee d'injection d'eau pressurisee contenant un gaz dissous.
KR101956332B1 (ko) * 2017-07-27 2019-03-08 주식회사 나노텍세라믹스 폴리우레탄우레아 탄성섬유 제조용 첨가제 슬러리
IT202000016327A1 (it) * 2020-07-06 2022-01-06 Omitaly Srl Dispositivo generatore di micro e nano bolle

Family Cites Families (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
UST864005I4 (en) * 1968-11-20 1969-07-15 Method and apparatus for continuously producing spinnino dopes of spandex polymers
US4526907A (en) * 1983-05-07 1985-07-02 Basf Aktiengesellschaft Process and device for the preparation of a reaction mixture of at least two components for the production of foams
DE3916465A1 (de) * 1989-05-20 1990-11-22 Bayer Ag Herstellung kugelfoermiger dispersionen durch kristallisation von emulsionen

Cited By (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP0643159A1 (de) * 1993-09-10 1995-03-15 Bayer Ag Verfahren zur Herstellung von Elastanfasern durch Einspinnen einer Kombination von Polydimethylsiloxan und ethoxyliertem Polydimethylsiloxan
US6123885A (en) * 1993-09-10 2000-09-26 Bayer Aktiengesellschaft Process for the production of elastane fibers by inclusion of a combination of PDMS and ethoxylated PDMS in the spinning solution
US6284371B1 (en) 1993-09-10 2001-09-04 Bayer Aktiengesellschaft Yarn formed of eastane fibers produced by the dry spinning or wet spinning of spinning solutions which include polydimethylsiloxane and ethoxylated polydimethylsiloxane
US6171537B1 (en) 1995-10-16 2001-01-09 E.I. Du Pont De Nemours And Company Preparation of poly (urethaneurea) fibers
WO1998039373A1 (en) * 1997-03-05 1998-09-11 Du Pont-Toray Company, Ltd. Stable polyurethaneurea solutions
US6225435B1 (en) 1997-03-05 2001-05-01 Dupont Toray Co. Ltd. Stable polyurethaneurea solutions
WO2000020669A1 (en) * 1998-10-02 2000-04-13 E.I. Du Pont De Nemours And Company Preparation of poly(urethaneurea) fibers

Also Published As

Publication number Publication date
DE59309471D1 (de) 1999-04-29
DE4222772A1 (de) 1994-01-13
US5302660A (en) 1994-04-12
EP0579979A3 (de) 1994-11-30
EP0579979B1 (de) 1999-03-24
ES2128368T3 (es) 1999-05-16

Similar Documents

Publication Publication Date Title
EP0579979B1 (de) Verfahren zur Herstellung von viskositätstabilen, gelarmen hochkonzentrierten Elastan-Spinnlösungen
EP0679738B1 (de) Verfahren zur Herstellung von Elastanfäden
EP0421217B1 (de) Elasthanfasern hoher Dehnbarkeit und Festigkeit und ein Verfahren zu ihrer Herstellung
DE1161007B (de) Herstellung von Kunstharzfolien oder -Fäden
EP0167907A2 (de) Aktivierte anionische Polymerisation von Lactamen
DE60319717T2 (de) Spandexfaser mit ethylendiamin/1,2-diaminopropan als kettenverlängerer und verfahren zu dessen herstellung
EP1846465A1 (de) Verfahren zur kontinuierlichen herstellung thermoplastisch verarbeitbarer polyurethan-elastomere
EP0421214B1 (de) Verfahren zur Herstellung von segmentierten Polyurethanharnstoff-Elastomerlösungen, sowie Fäden und Folien daraus
DE10355665A1 (de) Verfahren zur Herstellung einer elastischen Polyurethanfaser und die so hergestellte elastische Polyurethanfaser
EP0421215B1 (de) Verfahren zur Herstellung licht- und abgasbeständiger PUH-Elastomerfäden und -folien und Elastomerfäden entsprechender Zusammensetzung
DE19754886A1 (de) Verfahren zur Herstellung von Polyurethan-Elastomerfäden und danach hergestellte Fäden
EP0554719B1 (de) Verfahren zur kontinuierlichen Herstellung von Polyurethan und Polyurethanharnstoff-Elastomeren
EP3026071A1 (de) Stabilisierte Polyurethan-Dispersionen
EP0554718B1 (de) Verfahren zur kontinuierlichen Herstellung von Polyurethan- und Polyurethanharnstoff-Prepolymeren
DE19824333A1 (de) Elastanfäden und Verfahren zu ihrer Herstellung
DE1913389A1 (de) Verfahren und Vorrichtung fuer die kontinuierliche Polymerisation von Urethanvorpolymeren und Loesungen von im wesentlichen linearen Polyurethanen
DE2224531A1 (de) Verfahren zur Herstellung von Urethanpolymerisaten
DE4446339C1 (de) Verfahren zur Einstellung der Viskosität von hochkonzentrierten Elastanlösungen für das Trockenspinnen oder Naßspinnen von Elastanfasern und nach dem Verfahren erhältliche Elastanspinnlösung
DE1669411C3 (de) Verfahren zur Herstellung gummielastischer Fäden
DE2115419C3 (de) Verfahren zur Herstellung einer stabilisierten Polyurethanlösung
EP0643159A1 (de) Verfahren zur Herstellung von Elastanfasern durch Einspinnen einer Kombination von Polydimethylsiloxan und ethoxyliertem Polydimethylsiloxan
EP0756026A1 (de) Verfahren zur Herstellung von teilbaren Elastangarnen
DE1154937B (de) Verfahren zur Herstellung von Urethan- und Semicarbazid-Gruppierungen sowie Cyanursaeureringe aufweisenden, aus der Loesung verformbaren hochelastischen Polymeren
DE1645013A1 (de) Verfahren zur Herstellung von faserbildenden Polyurethan-Elastomeren
DE69225372T2 (de) Diaminoharnstoff-verbindungen, ihre herstellung und hochwärmebeständige polyurethan-harnstoffe und ihre herstellung

Legal Events

Date Code Title Description
PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

Free format text: ORIGINAL CODE: 0009012

AK Designated contracting states

Kind code of ref document: A2

Designated state(s): DE ES FR GB IE IT NL

PUAL Search report despatched

Free format text: ORIGINAL CODE: 0009013

AK Designated contracting states

Kind code of ref document: A3

Designated state(s): DE ES FR GB IE IT NL

17P Request for examination filed

Effective date: 19950529

17Q First examination report despatched

Effective date: 19970807

GRAG Despatch of communication of intention to grant

Free format text: ORIGINAL CODE: EPIDOS AGRA

GRAG Despatch of communication of intention to grant

Free format text: ORIGINAL CODE: EPIDOS AGRA

GRAH Despatch of communication of intention to grant a patent

Free format text: ORIGINAL CODE: EPIDOS IGRA

GRAH Despatch of communication of intention to grant a patent

Free format text: ORIGINAL CODE: EPIDOS IGRA

GRAA (expected) grant

Free format text: ORIGINAL CODE: 0009210

AK Designated contracting states

Kind code of ref document: B1

Designated state(s): DE ES FR GB IE IT NL

REG Reference to a national code

Ref country code: IE

Ref legal event code: FG4D

Free format text: GERMAN

ITF It: translation for a ep patent filed
REF Corresponds to:

Ref document number: 59309471

Country of ref document: DE

Date of ref document: 19990429

REG Reference to a national code

Ref country code: ES

Ref legal event code: FG2A

Ref document number: 2128368

Country of ref document: ES

Kind code of ref document: T3

ET Fr: translation filed
GBT Gb: translation of ep patent filed (gb section 77(6)(a)/1977)

Effective date: 19990617

PLBE No opposition filed within time limit

Free format text: ORIGINAL CODE: 0009261

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT

26N No opposition filed
REG Reference to a national code

Ref country code: GB

Ref legal event code: IF02

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: DE

Payment date: 20020516

Year of fee payment: 10

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: IE

Payment date: 20020522

Year of fee payment: 10

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: ES

Payment date: 20020606

Year of fee payment: 10

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: FR

Payment date: 20020611

Year of fee payment: 10

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: GB

Payment date: 20020626

Year of fee payment: 10

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: NL

Payment date: 20020628

Year of fee payment: 10

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: GB

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20030628

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: IE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20030630

Ref country code: ES

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20030630

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: NL

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20040101

Ref country code: DE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20040101

GBPC Gb: european patent ceased through non-payment of renewal fee

Effective date: 20030628

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: FR

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20040227

NLV4 Nl: lapsed or anulled due to non-payment of the annual fee

Effective date: 20040101

REG Reference to a national code

Ref country code: FR

Ref legal event code: ST

REG Reference to a national code

Ref country code: IE

Ref legal event code: MM4A

REG Reference to a national code

Ref country code: ES

Ref legal event code: FD2A

Effective date: 20030630

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: IT

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES;WARNING: LAPSES OF ITALIAN PATENTS WITH EFFECTIVE DATE BEFORE 2007 MAY HAVE OCCURRED AT ANY TIME BEFORE 2007. THE CORRECT EFFECTIVE DATE MAY BE DIFFERENT FROM THE ONE RECORDED.

Effective date: 20050628
