EP0859092A3 - Vorrichtung zum Befestigen eines Einbaugeräts in Form einer Einbauspüle oder dergleichen an einer Trägerplatte - Google Patents

Vorrichtung zum Befestigen eines Einbaugeräts in Form einer Einbauspüle oder dergleichen an einer Trägerplatte Download PDF

Info

Publication number
EP0859092A3
EP0859092A3 EP98102509A EP98102509A EP0859092A3 EP 0859092 A3 EP0859092 A3 EP 0859092A3 EP 98102509 A EP98102509 A EP 98102509A EP 98102509 A EP98102509 A EP 98102509A EP 0859092 A3 EP0859092 A3 EP 0859092A3
Authority
EP
European Patent Office
Prior art keywords
built
plate
plattenausschnittrand
edge
zum
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
EP98102509A
Other languages
English (en)
French (fr)
Other versions
EP0859092B1 (de
EP0859092A2 (de
Inventor
Volker Briegel
Thomas Wassiliadis
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Blanco GmbH and Co KG
Original Assignee
Blanco GmbH and Co KG
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Blanco GmbH and Co KG filed Critical Blanco GmbH and Co KG
Publication of EP0859092A2 publication Critical patent/EP0859092A2/de
Publication of EP0859092A3 publication Critical patent/EP0859092A3/de
Application granted granted Critical
Publication of EP0859092B1 publication Critical patent/EP0859092B1/de
Anticipated expiration legal-status Critical
Expired - Lifetime legal-status Critical Current

Links

Classifications

    • E—FIXED CONSTRUCTIONS
    • E03—WATER SUPPLY; SEWERAGE
    • E03C—DOMESTIC PLUMBING INSTALLATIONS FOR FRESH WATER OR WASTE WATER; SINKS
    • E03C1/00—Domestic plumbing installations for fresh water or waste water; Sinks
    • E03C1/12—Plumbing installations for waste water; Basins or fountains connected thereto; Sinks
    • E03C1/32—Holders or supports for basins
    • E03C1/33—Fastening sinks or basins in an apertured support
    • E03C1/335—Fastening sinks or basins in an apertured support the fastening means comprising a screw
    • E—FIXED CONSTRUCTIONS
    • E03—WATER SUPPLY; SEWERAGE
    • E03C—DOMESTIC PLUMBING INSTALLATIONS FOR FRESH WATER OR WASTE WATER; SINKS
    • E03C1/00—Domestic plumbing installations for fresh water or waste water; Sinks
    • E03C1/12—Plumbing installations for waste water; Basins or fountains connected thereto; Sinks
    • E03C1/32—Holders or supports for basins
    • E03C1/33—Fastening sinks or basins in an apertured support

Landscapes

  • Engineering & Computer Science (AREA)
  • Environmental & Geological Engineering (AREA)
  • Health & Medical Sciences (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Hydrology & Water Resources (AREA)
  • Public Health (AREA)
  • Water Supply & Treatment (AREA)
  • Connection Of Plates (AREA)

Abstract

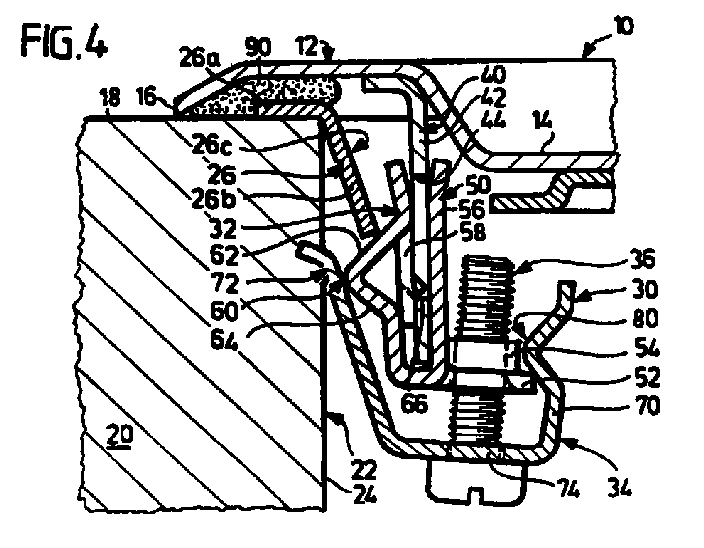

Vorrichtung zum Befestigen eines Einbaugeräts in Form einer Einbauspüle (10), eines Beckens, einer Herdmulde oder dergleichen an einer Trägerplatte (20) in Form einer Arbeits- oder Abdeckplatte, welche einen Ausschnitt zum Einsetzen des Einbaugeräts aufweist, wobei das Einbaugerät mindestens einen in der Draufsicht über den Plattenausschnitt (22) hinausragenden Randbereich zum Tragen des Einbaugeräts durch die Trägerplatte (20) besitzt und die Befestigungsvorrichtung aufweist
  • (a) ein an der Trägerplatte zu befestigendes erstes Halteelement (26) mit einem ersten Rastvorsprung (26b), welcher bei montiertem erstem Halteelement (26) in den Plattenausschnitt (22) hineinragt und eine schräg von oben nach unten vom Plattenausschnittrand weg verlaufende obere Aufgleitfläche (26c) aufweist sowie unterhalb der letzteren einen Anschlag bildet, sowie
  • (b) ein an der Unterseite des Einbaugeräts anzubringendes zweites Halteelement (30), das bei montiertem Einbaugerät von oben in einen an den Plattenausschnittrand angrenzenden Hohlraum hineinragt, einen dem Plattenausschnittrand zugewandten zweiten Rastvorsprung zum Abstützen gegen den Anschlag des ersten Halteelements (26) von unten besitzt sowie mit einem Muttergewinde für eine nach oben weisende und von unten betätigbare Spannschraube (36) zum Anziehen des Einbaugeräterandbereichs nach unten gegen die Trägerplatte (20) versehen ist,
    • wobei mindestens einer der Rastvorsprünge quer zum Plattenausschnittrand federnd nachgiebig ausgebildet ist; um ein Nachspannen des Einbaugeräts relativ zur Trägerplatte (20) zu ermöglichen, wird die Befestigungsvorrichtung so ausgebildet, daß das zweite Halteelement (30) ein nach unten durch die Spannschraube (36) abgestütztes und durch letztere nach oben bewegbares Krallenteil (34) mit einer vermittels der Spannschraube (36) in Richtung auf den Plattenausschnittrand abspreizbaren Abstützkralle (72) zum Eingraben in den Plattenausschnittrand aufweist sowie mit einer schräg von unten nach oben zum Plattenausschnittrand hin verlaufenden zweiten Aufgleitfläche für die Abstützkralle (72) versehen ist.
