EP0921535A2 - Bobine supraconductrice haute temperature critique et procédé pour la fabrication d'une telle bobine - Google Patents

Bobine supraconductrice haute temperature critique et procédé pour la fabrication d'une telle bobine Download PDF

Info

Publication number
EP0921535A2
EP0921535A2 EP98402909A EP98402909A EP0921535A2 EP 0921535 A2 EP0921535 A2 EP 0921535A2 EP 98402909 A EP98402909 A EP 98402909A EP 98402909 A EP98402909 A EP 98402909A EP 0921535 A2 EP0921535 A2 EP 0921535A2
Authority
EP
European Patent Office
Prior art keywords
htc
metallic material
oxidized
coil
strand
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Withdrawn
Application number
EP98402909A
Other languages
German (de)
English (en)
Other versions
EP0921535A3 (fr
Inventor
Gérard Duperray
Denis Legat
Albert Leriche
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Alcatel Lucent SAS
Nokia Inc
Original Assignee
Alcatel SA
Nokia Inc
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Alcatel SA, Nokia Inc filed Critical Alcatel SA
Publication of EP0921535A2 publication Critical patent/EP0921535A2/fr
Publication of EP0921535A3 publication Critical patent/EP0921535A3/fr
Withdrawn legal-status Critical Current

Links

Images

Classifications

    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01F—MAGNETS; INDUCTANCES; TRANSFORMERS; SELECTION OF MATERIALS FOR THEIR MAGNETIC PROPERTIES
    • H01F6/00—Superconducting magnets; Superconducting coils
    • H01F6/06—Coils, e.g. winding, insulating, terminating or casing arrangements therefor

Definitions

  • the invention relates to a high superconductive coil. critical temperature, and a method for manufacturing of such a coil.
  • a high temperature superconductive coil critical includes at least one strand winding HTc superconducting multifilament.
  • the HTc superconducting multifilament strand includes a plurality of HTc superconductive ceramic filaments drowned in a silver matrix.
  • the HTc superconducting multifilament strand is produced using "Powder In Tube” technology Tube, PIT). This consists of filling a billet of reagents powdery likely, after heat treatment, to transform into ceramic-type superconductive material HTc. This billet is then closed under vacuum and stretched, bundled in a new billet itself closed vacuum and stretched in turn. The multifilament strand resulting can undergo the same steps, and so on up to the number of filaments per unit area desired.
  • the strand thus produced is then shaped final then heat treated for processing powdery reagents in HTc superconductive ceramic.
  • the HTc superconducting multifilament strand is first heat treated then the coil and made from the superconducting multifilament strand in phase superconductive.
  • This manufacturing method makes it possible to get rid of insulation problems of the constituent turns of the winding. Indeed the insulation can be related to cold when building the coil.
  • this manufacturing method induces mechanical stresses in the multifilament strand HTc superconductor in superconductive phase, harmful to electrical performance of the coil thus produced.
  • the coil is made with a strand HTc superconducting multifilament in non-phase superconductive, then the coil thus produced is processed thermally in order to synthesize the powdery reagents in HTc superconductive ceramic.
  • This second embodiment makes it possible to overcome of a large part of the mechanical stress problems in the coil and therefore improve performance intrinsic electrical components of the coil.
  • the ceramic paper is no longer self-supporting and therefore the coil is very difficult to handle, especially during the stages consolidation and reinforcement, for example by resin injection.
  • EP-A-0772208 describes a coil and a method of "react and wind” manufacturing of a superconductive coil HTc.
  • the HTc multifilament strand is co-wound with a solid sheet of metallic material whose surface has been previously oxidized.
  • EP-A-0772208 improves the mechanical strength of the coil while reducing the thicknesses required for the insulation (of the order of 0.03 mm).
  • the fraction of the liquid phase precursors flows through capillarity between the oxidized metal sheet and the matrix of silver, thereby inducing pollution of the precursors by metal oxide, and a variation in the composition stoichiometric of the precursors which can affect substantially synthesis in the superconducting phase.
  • the purpose of the present invention is to provide a process for manufacturing a multifilament strand coil HTc overcoming the drawbacks resulting from the above process, and a coil thus produced.
  • the oxidized metallic material is a ventilated material.
  • the metallic material oxidized aerated consists of a plurality of metallic wires oxidized woven fabrics.
  • the material aerated oxidized metal is an expanded oxidized metal.
  • the oxidized metallic material is chosen from Fe, Ni, Al, Cu, or a mixture thereof.
  • the material aerated metal can be pretreated pre-oxidation.
  • Oxidation of aerated metallic material can be done together with synthetic heat treatment.
  • aerated oxidized metallic material is meant a metallic material at least surface non-oxidized, with through holes.
  • the multifilament strand is made according to any known method, in particular the PIT (Powder In Tube) methods.
  • the material aerated oxidized metallic 6 consists of a plurality of oxidized metal wires 7 woven together.
  • the fabric as well performed allows oxygen circulation between the coil turns during synthetic heat treatment and oxidation.
  • the material ventilated oxidized metal 6 is an expanded oxidized metal 8.
  • the expanded metal mesh allows circulation of oxygen between the turns of the coil during processing thermal synthesis and oxidation.
  • the metallic material intended to be oxidized is chosen among the most oxidizable metals, especially among Fe, Ni, Al, Cu, or a mixture thereof.
  • the invention also relates to a manufacturing method of a HTc superconducting multifilament strand coil as described above.
  • the material aerated metallic 6 undergoes a preliminary heat treatment of pre-oxidation.

Landscapes

  • Engineering & Computer Science (AREA)
  • Power Engineering (AREA)
  • Superconductors And Manufacturing Methods Therefor (AREA)

Abstract

l'invention concerne une bobine à brin multifilamentaire supraconducteur HTc comprenant au moins un enroulement constitué
  • d'une pluralité de spires réalisées à partir d'un brin multifilamentaire supraconducteur HTc, ledit brin comprenant une pluralité de filaments supraconducteurs HTc noyés dans une matrice d'argent, et
  • un matériau métallique oxydé, au moins en surface, intercalé entre les spires, isolant électriquement les spires les une des autres, selon l'invention le matériau métallique oxydé est un matériau aéré.
    • Figure 00000001

    Description

    L'invention concerne une bobine supraconductrice haute température critique, et un procédé pour la fabrication d'une telle bobine.
    Une bobine supraconductrice haute températures critique (HTc) comprend au moins un enroulement d'un brin multifilamentaire supraconducteur HTc.
    Le brin multifilamentaire supraconducteur HTc comprend une pluralité de filaments en céramique supraconductrice HTc noyé dans une matrice d'argent.
    Le brin multifilamentaire supraconducteur HTc est réalisé selon la technologie "poudre en tube" (Powder In Tube, PIT). Cela consiste à remplir une billette de réactifs poudreux susceptibles, après traitement thermique, de se transformer en matériau supraconducteur de type céramique HTc. Cette billette est ensuite fermée sous vide et étirée, mis en faisceau dans une nouvelle billette elle-même fermée sous vide et étirée à son tour. Le brin multifilamentaire résultant peut subir les mêmes étapes, et ainsi de suite jusqu'au nombre de filaments par unité de surface voulu.
    Le brin ainsi réalisé est alors mis en forme définitive puis traité thermiquement pour la transformation des réactifs poudreux en céramique supraconductrice HTc.
    Dans un premier mode de réalisation de bobine supraconductrice HTc, dénommé "react and wind" (réaction et enroulement), le brin multifilamentaire supraconducteur HTc est d'abord traité thermiquement puis la bobine et réalisée à partir du brin multifilamentaire supraconducteur en phase supraconductrice.
    Ce mode de fabrication permet de s'affranchir des problèmes d'isolation des spires constitutives de l'enroulement. En effet l'isolation peut être rapporté à froid lors de la constitution de la bobine.
    En revanche, ce mode de fabrication induit des contraintes mécaniques dans le brin multifilamentaire supraconducteur HTc en phase supraconductrice, néfastes aux performances électriques de la bobine ainsi réalisée.
    Dans un deuxième mode de réalisation de bobine supraconductrice HTc, dénommé "wind and react" (enroulement et réaction), on réalise la bobine avec un brin multifilamentaire supraconducteur HTc en phase non supraconductrice, puis la bobine ainsi réalisé est traité thermiquement afin de synthétiser les réactifs poudreux en céramique supraconductrice HTc.
    Ce deuxième mode de réalisation permet de s'affranchir d'une grande partie des problèmes de contraintes mécaniques dans la bobine et donc d'améliorer les performances électriques intrinsèques de la bobine.
    Cependant ce deuxième mode de réalisation présente des difficultés pour isoler les spires les unes des autres. En effet il est nécessaire que les spires de la bobine à matrice d'argent ne se touchent pas lors du traitement thermique sans quoi cela créerait d'office des courts-circuits entre les spires.
    On connaít l'utilisation de papier céramique isolant qui est co-enroulé avec le brin multifilamentaire en phase non-conductrice. Cependant ce type de papier a plusieurs désavantages à savoir :
       l'amélioration du rapport d'Ampère.tours/volume est, pour partie, fonction de l'épaisseur de l'isolant. Plus l'épaisseur de l'isolant est fine, plus le rapport ci-dessus est favorable. Les papiers céramiques commercialisés sont de l'ordre de 0,3 mm ce qui est bien trop important. Il faudrait que l'épaisseur de l'isolant de dépasse pas 0,1 mm. Or un papier céramique de cette épaisseur est très fragile et ne permet pas une utilisation industrielle en grande série à des coûts de production abordable.
    Un autre inconvénient est dû au fait que le papier céramique, pour pouvoir être manipulé, est imprégné avec un produit organique dégageant du CO2 lors du traitement thermique. Ce CO2 est un agent polluant pouvant mettre en péril la synthèse de la céramique supraconductrice.
    Enfin, une fois le traitement thermique réalisé, le papier céramique n'est plus autoportant et donc la bobine est très difficile à manipuler, notamment durant les étapes de consolidation et de renforcement, par exemple par injection de résine.
    Il est nécessaire de trouver un matériau ayant une grande résistivité électrique, facilement façonnable, ne constituant pas un danger de pollution de l'argent et/ou des précurseurs poudreux lors de la phase critique de synthèse, et autoportant tant avant qu'après le traitement thermique.
    EP-A-0772208 décrit une bobine et un procédé de fabrication "react and wind" d'une bobine supraconductrice HTc. Le brin multifilamentaire HTc est co-enroulé avec une feuille pleine en matériau métallique dont la surface a été préalablement oxydée.
    EP-A-0772208 permet d'améliorer la tenue mécanique de la bobine tout en diminuant les épaisseurs requises pour l'isolant (de l'ordre de 0,03 mm).
    Cependant l'utilisation de la feuille pleine en matériau métallique induit d'autres inconvénients, à savoir :
       la synthèse des précurseurs en phase supraconductrice nécessite de l'oxygène. Cet oxygène est transporté vers les précurseurs à travers la matrice d'argent du brin multifilamentaire. Or, dans le procédé proposé par EP-A-0772208, seule l'épaisseur du brin multifilamentaire est en contact avec l'atmosphère oxygénée entourant la bobine. Le reste du brin est intercalé entre deux feuilles métalliques pleines, peu accessibles à l'oxygène.
    En outre, sachant que durant le traitement thermique de synthèse, les précurseurs sont partiellement dans une phase liquide, en cas d'accroc dans la gaine d'argent, la fraction des précurseurs en phase liquide s'écoule par capillarité entre la feuille métallique oxydée et la matrice d'argent, induisant de ce fait une pollution des précurseurs par l'oxyde de métal, et une variation de la composition stoechiométrique des précurseurs pouvant affecter sensiblement la synthèse en phase supraconductrice.
    Le but de la présente invention est de proposer un procédé de fabrication d'une bobine à brin multifilamentaire HTc palliant les inconvénients résultant du procédé ci-dessus, et une bobine ainsi réalisée.
    A cet effet, l'invention concerne une bobine à brin multifilamentaire supraconducteur HTc comprenant au moins un enroulement constitué
  • d'une pluralité de spires réalisées à partir d'un brin multifilamentaire supraconducteur HTc, ledit brin comprenant une pluralité de filaments supraconducteurs HTc noyés dans une matrice d'argent, et
  • un matériau métallique oxydé, au moins en surface, intercalé entre les spires, isolant électriquement les spires les une des autres.
    • Selon l'invention, le matériau métallique oxydé est un matériau aéré.
    Dans un mode de réalisation le matériau métallique oxydé aéré est constitué d'une pluralité de fils métalliques tissés oxydés.
    Dans un autre mode de réalisation, le matériau métallique oxydé aéré est un déployé en métal oxydé.
    le matériau métallique oxydé est choisi parmi Fe, Ni, Al, Cu, ou un mélange de ceux-ci.
    L'invention concerne aussi un procédé de fabrication d'une bobine à brin multifilamentaire supraconducteur HTc telle que décrite ci-dessus, dans lequel :
  • on enroule conjointement le brin multifilamentaire HTc non synthétisé avec le matériau métallique aéré réalisant ainsi une bobine supraconductrice HTc non-synthétisée, et
  • on traite thermiquement, en atmosphère oxygénée, la bobine ainsi réalisée pour synthétiser le brin supraconducteur HTc en phase supraconductrice et pour oxyder, au moins en surface, le matériau métallique aéré.
    • Dans une variante de réalisation, le matériau métallique aéré peut subir un traitement thermique préalable de pré-oxydation.
    Une série d'avantages de la présente invention résulte du caractère aéré du matériau métallique :
    Cela permet d'augmenter substantiellement la surface de la gaine d'argent au contact de l'atmosphère oxygénée. La synthèse en phase supraconductrice est plus complète et dure moins longtemps.
    L'oxydation du matériau métallique aéré peut être fait conjointement avec le traitement thermique de synthèse.
    La surface du matériau métallique oxydé au contact de la gaine d'argent étant sensiblement réduite par rapport à une feuille pleine, les fuites par capillarité des précurseurs en phase liquide sont elles aussi réduites.
    Pour les mêmes raisons, la pollution par le métal oxydé des précurseurs est limitée.
    D'autres avantages, comme l'atténuation de l'influence des accrocs dans la gaine d'argent sur les performances de la bobine, la réduction du temps de fabrication d'une bobine, permettent l'application du procédé selon l'invention à la grande série, tout en maintenant les performances des bobines fabriquées.
    D'autres avantages et caractéristiques de la présente invention résulteront de la description qui va suivre en référence aux dessins annexés dans lesquels :

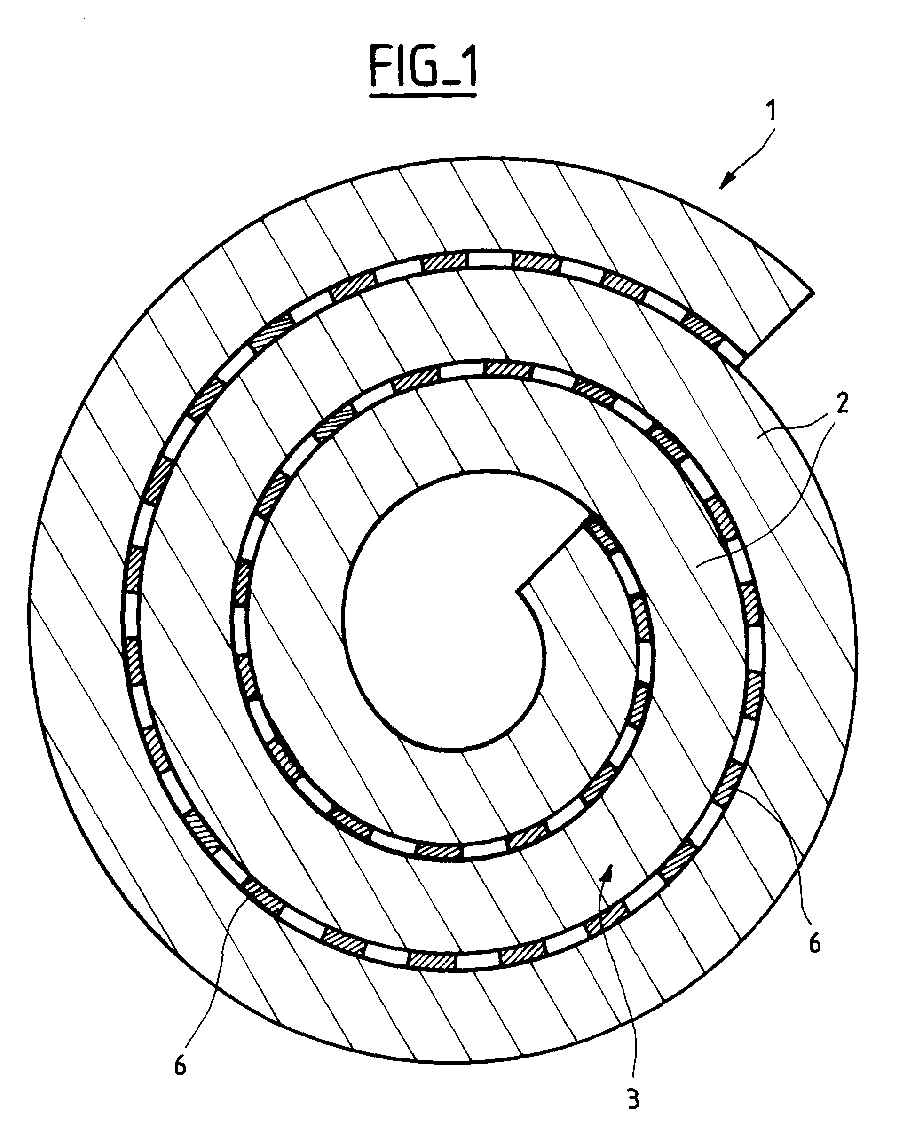

  • la figure 1 est une vue schématique en coupe transversale d'une bobine selon la présente invention.
  • La figure 2 est une vue schématique en coupe longitudinale d'un détail d'une isolation entre deux spires d'une bobine selon l'invention dans un premier mode de réalisation.
  • La figure 3 est une vue schématique en coupe longitudinale d'un détail d'une isolation entre deux spires d'une bobine selon l'invention dans un deuxième mode de réalisation.
    • L'invention concerne une bobine à brin multifilamentaire supraconducteur HTc 3 comprenant au moins un enroulement 1 constitué
  • d'une pluralité de spires 2, 2a, 2b réalisées à partir d'un brin multifilamentaire supraconducteur HTc 3, ledit brin 3 comprenant une pluralité de filaments supraconducteurs HTc 4 noyés dans une matrice d'argent 5, et
  • un matériau métallique oxydé 6, 7, 8, au moins en surface, intercalé entre les spires 2, 2a, 2b, isolant électriquement les spires 2, 2a, 2b les une des autres. Le matériau métallique oxydé 6, 7, 8 est un matériau aéré.
    • On entend par matériau métallique oxydé aéré un matériau métallique au moins oxydé en surface, non continu, présentant des trous traversants.
    Le brin multifilamentaire est réalisé selon toute méthode connue, notamment les méthodes PIT (Powder In Tube).
    Sur la représentation de la figure 2, le matériau métallique oxydé aéré 6 est constitué d'une pluralité de fils métalliques oxydés 7 tissés ensemble. Le tissu ainsi réalisé autorise une circulation de l'oxygène entre les spires de la bobine lors du traitement thermique de synthèse et d'oxydation.
    Sur la représentation de la figure 3, le matériau métallique oxydé aéré 6 est un déployé en métal oxydé 8. La maille du déployé métallique autorise une circulation de l'oxygène entre les spires de la bobine lors du traitement thermique de synthèse et d'oxydation.
    Le matériau métallique destiné à être oxydé est choisi parmi les métaux les plus oxydables, notamment parmi Fe, Ni, Al, Cu, ou un mélange de ceux-ci.
    L'invention concerne aussi un procédé de fabrication d'une bobine à brin multifilamentaire supraconducteur HTc telle que décrite ci-dessus.
    Les étapes du procédé sont les suivantes:
  • on enroule conjointement un brin multifilamentaire HTc 3 non synthétisé avec le matériau métallique aéré 6, 7, 8 réalisant ainsi une bobine à brin multifilamentaire supraconducteur HTc 3 non synthétisée, et
  • on effectue un traitement thermique de la bobine ainsi réalisée pour synthétiser le brin supraconducteur HTc 3 en phase supraconductrice et pour oxyder, au moins en surface, le matériau métallique aéré 6.
    • Dans une variante de réalisation, le matériau métallique aéré 6 subit un traitement thermique préalable de pré-oxydation.

    Claims (6)

    1. Bobine à brin multifilamentaire supraconducteur HTc comprenant au moins un enroulement (1) constitué
      d'une pluralité de spires (2,2a,2b) réalisées à partir d'un brin multifilamentaire supraconducteur HTc (3), ledit brin (3) comprenant une pluralité de filaments supraconducteurs HTc (4) noyés dans une matrice d'argent (5), et
      un matériau métallique oxydé (6), au moins en surface, intercalé entre les spires (2,2a,2b), isolant électriquement les spires (2,2a,2b) les une des autres,
         caractérisé en ce que le matériau métallique oxydé (6) est un matériau aéré.
    2. Bobine à brin multifilamentaire supraconducteur HTc selon la revendication 1 caractérisé en ce que le matériau métallique oxydé aéré (6) est constitué d'une pluralité de fils métalliques oxydés (7) tissés.
    3. Bobine à brin multifilamentaire supraconducteur HTc selon la revendication 1 caractérisée en ce que le matériau métallique oxydé aéré (6) est un déployé en métal oxydé (8).
    4. Bobine à brin multifilamentaire supraconducteur HTc selon l'une quelconque des revendications 1 à 3 caractérisée en ce que le matériau métallique qui a été oxydé est choisi parmi Fe, Ni, Al, Cu, ou un mélange de ceux-ci.
    5. Procédé de fabrication d'une bobine à brin multifilamentaire supraconducteur HTc (3) selon l'une quelconque des revendications 1 à 3 a caractérisé en ce que
      on enroule conjointement un brin multifilamentaire HTc (3) non synthétisé avec le matériau métallique aéré (6,7,8) réalisant ainsi une bobine à brin multifilamentaire supraconducteur HTc (3) non synthétisée, et
      on effectue un traitement thermique de la bobine ainsi réalisée pour synthétiser le brin supraconducteur HTc (3) en phase supraconductrice et pour oxyder, au moins en surface, le matériau métallique aéré (6,7,8).
    6. Procédé selon la revendication 5 caractérisé en ce que le matériau métallique aéré (6) subit un traitement thermique préalable de pré-oxydation.
    EP98402909A 1997-12-04 1998-11-23 Bobine supraconductrice haute temperature critique et procédé pour la fabrication d'une telle bobine Withdrawn EP0921535A3 (fr)

    Applications Claiming Priority (2)

    Application Number Priority Date Filing Date Title
    FR9715293 1997-12-04
    FR9715293A FR2772180B1 (fr) 1997-12-04 1997-12-04 Bobine supraconductrice haute temperature critique, et procede pour la fabrication d'une telle bobine

    Publications (2)

    Publication Number Publication Date
    EP0921535A2 true EP0921535A2 (fr) 1999-06-09
    EP0921535A3 EP0921535A3 (fr) 1999-06-23

    Family

    ID=9514153

    Family Applications (1)

    Application Number Title Priority Date Filing Date
    EP98402909A Withdrawn EP0921535A3 (fr) 1997-12-04 1998-11-23 Bobine supraconductrice haute temperature critique et procédé pour la fabrication d'une telle bobine

    Country Status (5)

    Country Link
    EP (1) EP0921535A3 (fr)
    JP (1) JPH11260628A (fr)
    CA (1) CA2253682A1 (fr)
    FR (1) FR2772180B1 (fr)
    NO (1) NO985654L (fr)

    Cited By (2)

    * Cited by examiner, † Cited by third party
    Publication number Priority date Publication date Assignee Title
    WO2019150123A1 (fr) * 2018-02-01 2019-08-08 Tokamak Energy Ltd Bobines hts partiellement isolées
    EA039430B1 (ru) * 2018-11-19 2022-01-26 Токемек Энерджи Лтд Высокотемпературная сверхпроводящая обмотка возбуждения

    Families Citing this family (2)

    * Cited by examiner, † Cited by third party
    Publication number Priority date Publication date Assignee Title
    RU2254633C1 (ru) * 2003-10-27 2005-06-20 Российский научный центр "Курчатовский институт" Способ изготовления сверхпроводящих обмоток (варианты)
    GB2590633A (en) 2019-12-20 2021-07-07 Tokamak Energy Ltd HTS linked partial insulation for HTS field coils

    Family Cites Families (3)

    * Cited by examiner, † Cited by third party
    Publication number Priority date Publication date Assignee Title
    JPH01321605A (ja) * 1988-06-23 1989-12-27 Furukawa Electric Co Ltd:The 酸化物系セラミックス超電導体コイルの製造方法
    JPH0221512A (ja) * 1988-07-08 1990-01-24 Sumitomo Electric Ind Ltd 酸化物超電導体
    JP3386942B2 (ja) * 1995-10-30 2003-03-17 株式会社日立製作所 酸化物超電導コイル及びその製造方法

    Cited By (5)

    * Cited by examiner, † Cited by third party
    Publication number Priority date Publication date Assignee Title
    WO2019150123A1 (fr) * 2018-02-01 2019-08-08 Tokamak Energy Ltd Bobines hts partiellement isolées
    CN112041947A (zh) * 2018-02-01 2020-12-04 托卡马克能量有限公司 部分绝缘hts线圈
    AU2019214510B2 (en) * 2018-02-01 2021-04-08 Tokamak Energy Ltd Partially-insulated HTS coils
    US11101060B2 (en) 2018-02-01 2021-08-24 Tokamak Energy Ltd Partially-insulated HTS coils
    EA039430B1 (ru) * 2018-11-19 2022-01-26 Токемек Энерджи Лтд Высокотемпературная сверхпроводящая обмотка возбуждения

    Also Published As

    Publication number Publication date
    EP0921535A3 (fr) 1999-06-23
    CA2253682A1 (fr) 1999-06-04
    FR2772180B1 (fr) 2000-01-14
    JPH11260628A (ja) 1999-09-24
    NO985654D0 (no) 1998-12-03
    NO985654L (no) 1999-06-07
    FR2772180A1 (fr) 1999-06-11

    Similar Documents

    Publication Publication Date Title
    EP3355373B1 (fr) Amélioration de la densité de courant critique de brins dans des brins supraconducteurs nb3sn au moyen d'un nouveau traitement thermique
    CN1249263C (zh) 细丝铌基超导复合体的制造方法
    JPS585487B2 (ja) ２つの金属の複合物製造方法
    EP0867950B1 (fr) Procédé de découplage d'un brin multifilamentaire supraconducteur Htc à matrice à base d'argent, et brin multifilamentaire ainsi réalisé
    EP0318921B1 (fr) Brin composite supraconducteur à haute température critique et procédé de fabrication
    EP0921535A2 (fr) Bobine supraconductrice haute temperature critique et procédé pour la fabrication d'une telle bobine
    FR2483118A1 (fr) Procede pour la preparation de fils supraconducteurs a partir de filaments multiples contenant du niobium et de l'aluminium, entoures de cuivre ou d'alliage de cuivre
    EP0803917A1 (fr) Brin supraconducteur multifilamentaire htc et un procédé de fabrication d'un tel brin
    AU619468B2 (en) Ceramic superconducting devices and fabrication methods
    JP2004207013A (ja) Ｎｂ３Ａｌ超伝導線材の製造方法とその方法により得られるＮｂ３Ａｌ超伝導線材
    Kováč et al. Effect of cold isostatic pressing on the transport current of filamentary MgB2 wire made by the IMD process
    FR2793344A1 (fr) BRIN SUPRACONDUCTEUR A HAUTE TEMPERATURE CRITIQUE (HTc), METHODE DE FABRICATION D'UN TEL BRIN
    EP0866507A1 (fr) Procédé de découplage d'un brin multifilamentaire supraconducteur Htc à matrice à base d'argent, et brin multifilamentaire ainsi réalisé
    KR20100013594A (ko) 붕화마그네슘 초전도 다심 선재의 제조 방법, 제조 장치 및이에 의해 제조된 붕화마그네슘 초전도 다심 선재
    FR2877493A1 (fr) FIL METALLIQUE PRECURSEUR D'UN FIL METALLIQUE SUPRACONDUCTEUR EN PHASE Nb-Sn.
    JP2006260854A (ja) 超電導線材の製造方法
    Eagar et al. Improved J c in mechanically fabricated Nb 3 Al wires and ribbons
    JP2007027089A (ja) 銅包含物を含む超伝導エレメント及び複合材料及びその製造方法
    EP1625598A1 (fr) Procede de fabrication d'une gaine electriquement isolante et mecaniquement structurante sur un conducteur electrique.
    EP0823737A1 (fr) Brin Htc Multifilamentaire à disposition interne décalée
    Motowidlo et al. Development of Bi-2212 Rutherford cable
    FR2645335A1 (fr) Procede de fabrication d'un conducteur a brins multifilamentaires supraconducteurs, et conducteur en resultant
    AU1650500A (en) Method of producing superconducting tapes
    FR2635223A1 (fr) Elements composites comportant un coeur en materiau supraconducteur et leur procede de preparation
    Rudziak et al. Development of multifilament jelly-roll NbAl precursor for melt-quench processing

    Legal Events

    Date Code Title Description
    PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

    Free format text: ORIGINAL CODE: 0009012

    PUAL Search report despatched

    Free format text: ORIGINAL CODE: 0009013

    AK Designated contracting states

    Kind code of ref document: A2

    Designated state(s): DE FR GB IT NL SE

    AX Request for extension of the european patent

    Free format text: AL;LT;LV;MK;RO;SI

    AK Designated contracting states

    Kind code of ref document: A3

    Designated state(s): AT BE CH CY DE DK ES FI FR GB GR IE IT LI LU MC NL PT SE

    AX Request for extension of the european patent

    Free format text: AL;LT;LV;MK;RO;SI

    17P Request for examination filed

    Effective date: 19991223

    AKX Designation fees paid

    Free format text: DE FR GB IT NL SE

    STAA Information on the status of an ep patent application or granted ep patent

    Free format text: STATUS: THE APPLICATION HAS BEEN WITHDRAWN

    18W Application withdrawn

    Withdrawal date: 20000318
