EP1001142A3 - Verfahren zum Betreiben eines elektromagnetischen Aktuators zur Betätigung eines Gaswechselventils - Google Patents

Verfahren zum Betreiben eines elektromagnetischen Aktuators zur Betätigung eines Gaswechselventils Download PDF

Info

Publication number
EP1001142A3
EP1001142A3 EP99121716A EP99121716A EP1001142A3 EP 1001142 A3 EP1001142 A3 EP 1001142A3 EP 99121716 A EP99121716 A EP 99121716A EP 99121716 A EP99121716 A EP 99121716A EP 1001142 A3 EP1001142 A3 EP 1001142A3
Authority
EP
European Patent Office
Prior art keywords
electromagnet
elektromagneten
armature
des
auf
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
EP99121716A
Other languages
English (en)
French (fr)
Other versions
EP1001142B1 (de
EP1001142A2 (de
Inventor
Frank Kirschbaum
Kurt Maute
Madhukar Prof. Dr. Pandit
Michael Virnich
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Mercedes Benz Group AG
Original Assignee
DaimlerChrysler AG
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by DaimlerChrysler AG filed Critical DaimlerChrysler AG
Publication of EP1001142A2 publication Critical patent/EP1001142A2/de
Publication of EP1001142A3 publication Critical patent/EP1001142A3/de
Application granted granted Critical
Publication of EP1001142B1 publication Critical patent/EP1001142B1/de
Anticipated expiration legal-status Critical
Expired - Lifetime legal-status Critical Current

Links

Classifications

    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F01—MACHINES OR ENGINES IN GENERAL; ENGINE PLANTS IN GENERAL; STEAM ENGINES
    • F01L—CYCLICALLY OPERATING VALVES FOR MACHINES OR ENGINES
    • F01L9/00—Valve-gear or valve arrangements actuated non-mechanically
    • F01L9/20—Valve-gear or valve arrangements actuated non-mechanically by electric means
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F01—MACHINES OR ENGINES IN GENERAL; ENGINE PLANTS IN GENERAL; STEAM ENGINES
    • F01L—CYCLICALLY OPERATING VALVES FOR MACHINES OR ENGINES
    • F01L9/00—Valve-gear or valve arrangements actuated non-mechanically
    • F01L9/40—Methods of operation thereof; Control of valve actuation, e.g. duration or lift
    • F01L2009/409—Determination of valve speed

Landscapes

  • Engineering & Computer Science (AREA)
  • Mechanical Engineering (AREA)
  • General Engineering & Computer Science (AREA)
  • Valve Device For Special Equipments (AREA)
  • Magnetically Actuated Valves (AREA)

Abstract

  • 2.1. Bei bekannten elektromagnetischen Aktuatoren mit jeweils mindestens einem auf einen Anker wirkenden Elektromagneten können betriebsbedingte Schwankungen von Systemparametern zu einer Fehlfunktion führen, insbesondere zu einem erhöhten Verschleiß des Aktuators, unerwünschter Geräuschentwicklung und überhöhtem Energieverbrauch. Das neue Verfahren soll einen sicheren Dauerbetrieb ermöglichen.
  • 2.2. Erfindungsgemäß wird die Auftreffgeschwindigkeit des Ankers auf den Elektromagneten auf einen vorgegebenen Wert geregelt. Hierzu wird eine von einer Induktivitätsänderung des Elektromagneten abhängige Regelgröße als Maß der Auftreffgeschwindigkeit des Ankers auf den Elektromagneten gebildet und die Regelgröße durch Steuerung der Energiezufuhr zum Elektromagneten auf einen Sollwert geregelt, den die Regelgröße bei einem vorgegebenen Wert der Auftreffgeschwindigkeit des Ankers auf den Elektromagneten annimmt.
  • 2.3 Betätigung von Gaswechselventilen in Brennkraftmaschinen mit elektromagnetischen Aktuatoren.

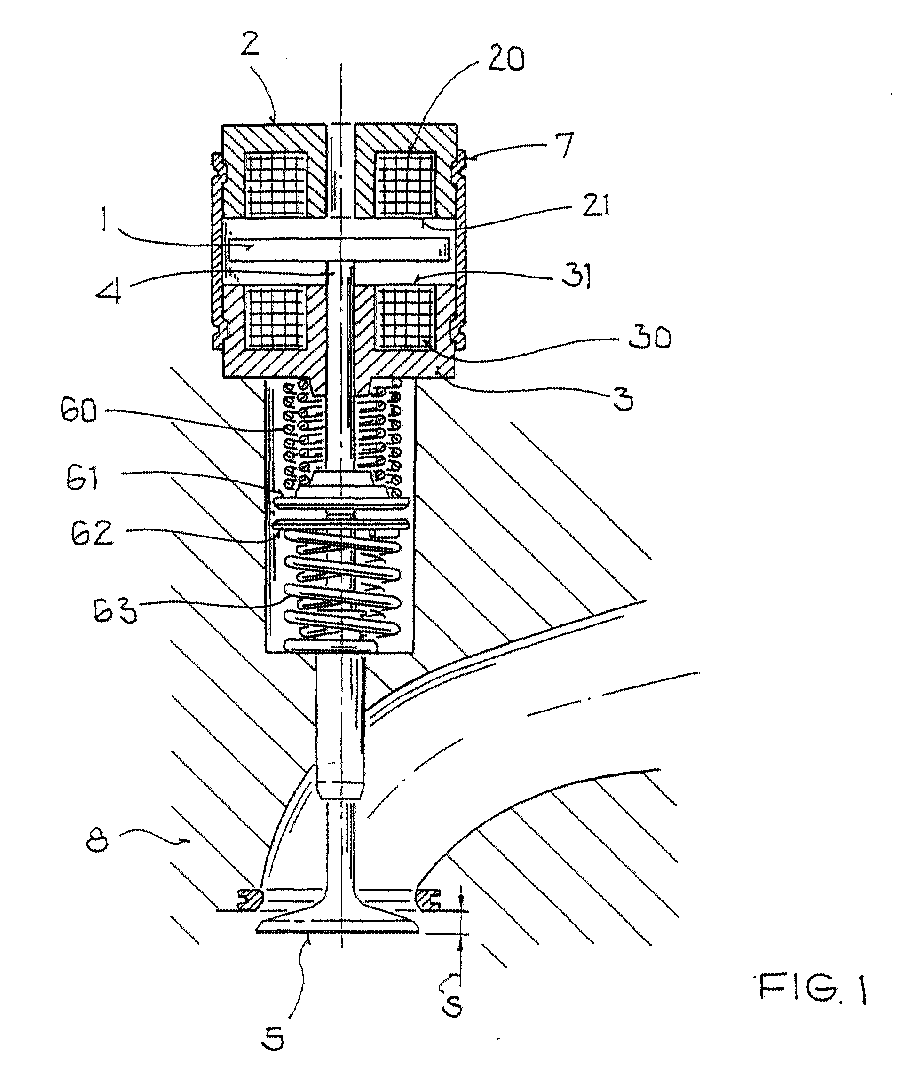

    • Figure 00000001
