Abstract

Beschrieben wird eine Einrichtung zum Spülen einer Gummierstation in einer Anlage zum Waschen, Gummieren und Trocknen von Druckplatten, mit den folgenden Merkmalen:
  • a) In der Gummierstation (4) ist wenigstens ein Paar Walzen (10, 11) vorgesehen, welche mit waagerechter Drehachse übereinander angeordnet sind;
  • b) zwischen den Walzen (10, 11) besteht ein Spalt, durch welchen die Druckplatten (13) hindurchbewegbar sind, wobei die beiden Walzen (10, 11) die Druckplatten (13) an deren Oberseite und Unterseite berühren;
  • c) entlang der oberen Walze (10) sind Düsen (19) angeordnet, durch welche eine Flüssigkeit auf die obere Walze (11) auftragbar ist;
  • d) die Düsen (19) sind wahlweise mit einer Quelle (32, 33) für eine Gummierflüssigkeit und mit einer Quelle (38, 33, 27) für eine im wesentlichen aus Wasser bestehende Spülflüssigkeit verbindbar;
  • e) unter dem Walzenpaar (10, 11) ist eine Wanne (9) angeordnet, welche die von den Walzen (10, 11) und Druckplatten (13) ablaufende Gummierflüssigkeit und Spülflüssigkeit auffängt;
  • f) an die Wanne (9) sind Mittel (34, 35, 36, 37) zum Ableiten der Gummierflüssigkeit und der Spülflüssigkeit angeschlossen;
  • g) die Quelle (38, 33, 27) für die Spülflüssigkeit umfaßt einen Vorratsbehälter (38), welcher mit Mitteln (40) zum Begrenzen des Niveaus der Spülflüssigkeit vorgesehen ist;
  • h) der Vorratsbehälter (38) hat einen Anschluß (27) für Frischwasser, dessen Mündung über dem höchsten Niveau der Spülflüssigkeit im Vorratsbehälter (38) liegt.

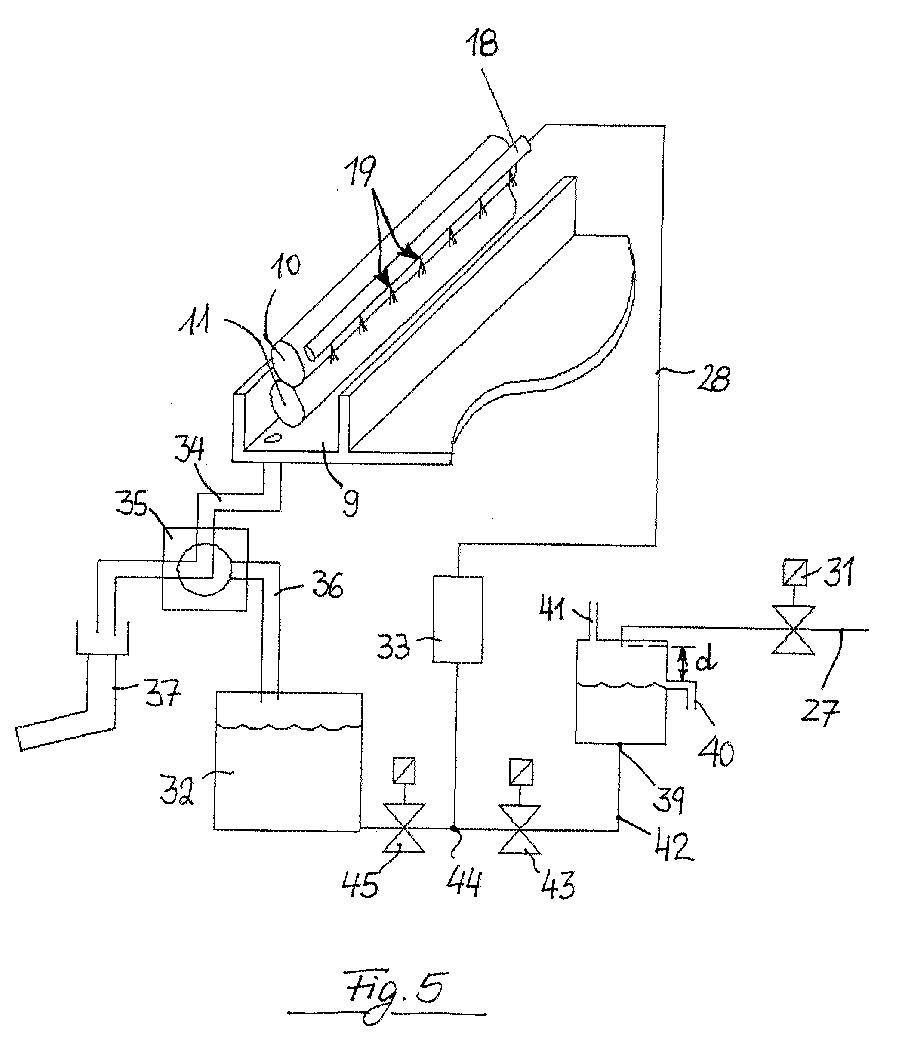

    • Figure 00000001
