EP1129975A3 - Aufwickelvorrichtung - Google Patents

Aufwickelvorrichtung Download PDF

Info

Publication number
EP1129975A3
EP1129975A3 EP01103529A EP01103529A EP1129975A3 EP 1129975 A3 EP1129975 A3 EP 1129975A3 EP 01103529 A EP01103529 A EP 01103529A EP 01103529 A EP01103529 A EP 01103529A EP 1129975 A3 EP1129975 A3 EP 1129975A3
Authority
EP
European Patent Office
Prior art keywords
clamping
thread
tensioning
held
winding
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Withdrawn
Application number
EP01103529A
Other languages
English (en)
French (fr)
Other versions
EP1129975A2 (de
Inventor
Peter Dammann
Klaus Bartkowiak
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Oerlikon Barmag AG
Original Assignee
Barmag AG
Barmag Barmer Maschinenfabrik AG
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Barmag AG, Barmag Barmer Maschinenfabrik AG filed Critical Barmag AG
Publication of EP1129975A2 publication Critical patent/EP1129975A2/de
Publication of EP1129975A3 publication Critical patent/EP1129975A3/de
Withdrawn legal-status Critical Current

Links

Classifications

    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B65—CONVEYING; PACKING; STORING; HANDLING THIN OR FILAMENTARY MATERIAL
    • B65H—HANDLING THIN OR FILAMENTARY MATERIAL, e.g. SHEETS, WEBS, CABLES
    • B65H65/00—Securing material to cores or formers
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B65—CONVEYING; PACKING; STORING; HANDLING THIN OR FILAMENTARY MATERIAL
    • B65H—HANDLING THIN OR FILAMENTARY MATERIAL, e.g. SHEETS, WEBS, CABLES
    • B65H2402/00—Constructional details of the handling apparatus
    • B65H2402/20—Force systems, e.g. composition of forces
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B65—CONVEYING; PACKING; STORING; HANDLING THIN OR FILAMENTARY MATERIAL
    • B65H—HANDLING THIN OR FILAMENTARY MATERIAL, e.g. SHEETS, WEBS, CABLES
    • B65H2701/00—Handled material; Storage means
    • B65H2701/30—Handled filamentary material
    • B65H2701/31—Textiles threads or artificial strands of filaments

Landscapes

  • Spinning Or Twisting Of Yarns (AREA)
  • Tension Adjustment In Filamentary Materials (AREA)
  • Winding Filamentary Materials (AREA)

Abstract

Die Erfindung betrifft eine Aufwickelvorrichtung zum Aufwickeln eines kontinuierlich zulaufenden Fadens (1), bei welcher eine angetriebene Hülse (2) zwischen zwei drehbar gelagerten Spanntellern (5,6) eines Spulenhalters (4) gehalten wird. Zumindest einer der Spannteller (5) weist eine Fangeinrichtung (8) und einen Klemmspalt (32) zum Klemmen des Fadens auf, um nach einem Spulenwechsel das Anlegen des Fadens an eine neue Hülse zu ermöglichen. Erfindungsgemäß wird dabei der Klemmspalt (32) durch einen beweglichen Klemmkörper (29) gebildet, der mit dem Spannteller verbunden ist und bei Drehung des Spanntellers durch eine Fliehkraft in einer Klemmposition zum Klemmen des Fadens gehalten ist.

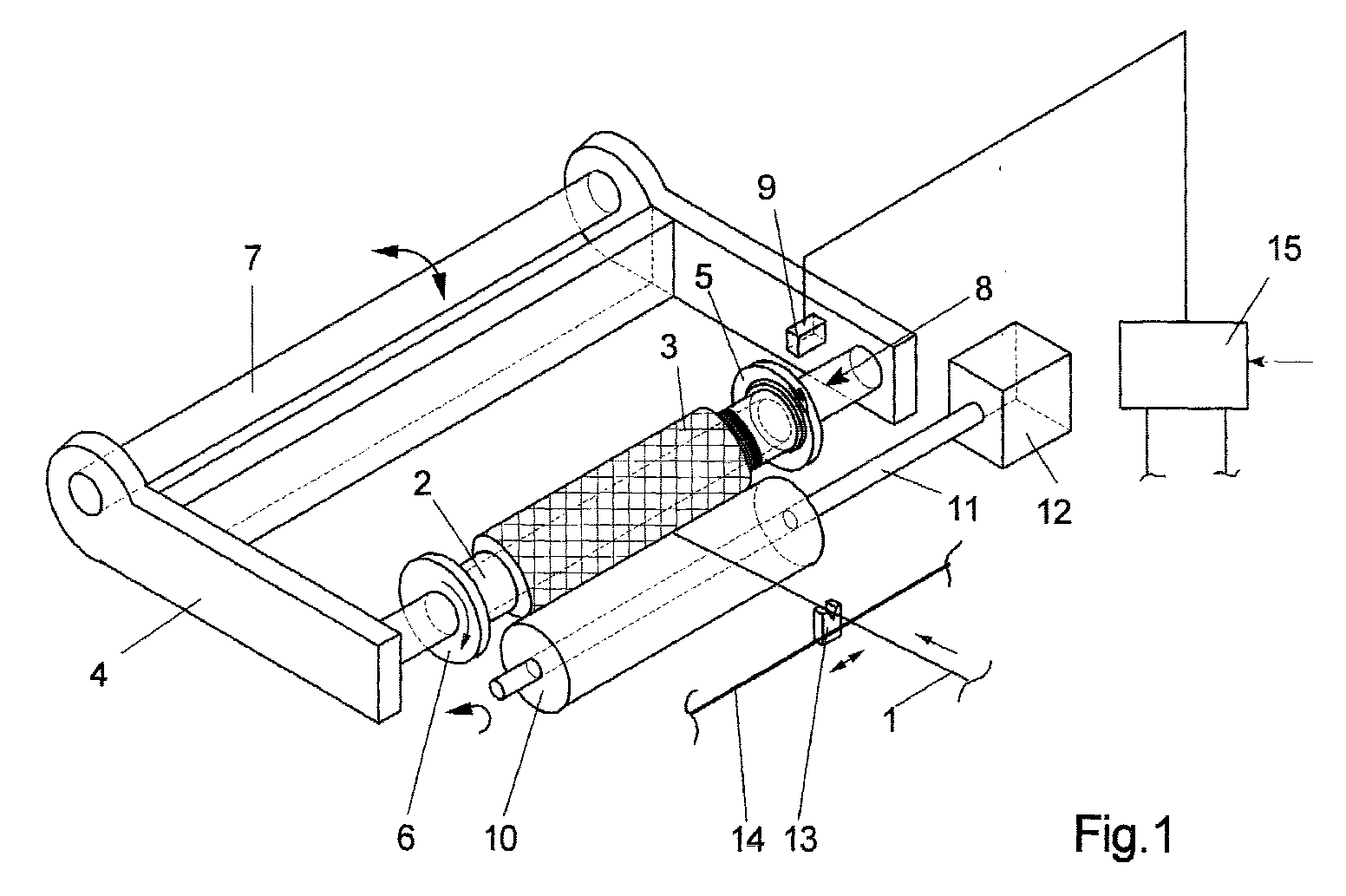

Figure 00000001
