Description
DESCRIPCIÓN
Tejido resistente a la llama y prendas confeccionadas con dicho tejido
Antecedentes
Existen varios tipos diferentes de prendas protectoras que están destinadas a proporcionar protección al usuario. En ciertas realizaciones, por ejemplo, las prendas protectoras están diseñadas para proporcionar protección contra el calor y la llama para prevenir lesiones por quemaduras. Tales prendas protectoras, por ejemplo, son típicamente usadas por bomberos, otros proveedores de servicios y personal militar. El personal militar, por ejemplo, usa tales prendas para proporcionar protección contra dispositivos incendiarios y similares.
Dichas prendas deben ser resistentes al fuego, al tiempo que son lo más ligeras posibles, fuertes, resistentes a la abrasión, resistentes al desgarro y rasgaduras, flexibles y deberían obstaculizar al usuario lo menos posible.
Las prendas convencionales de bomberos, por ejemplo, se construyen generalmente con una cierta cantidad de capas discretas. Típicamente, estas capas incluyen una capa externa, una capa de barrera contra la humedad, una capa de barrera térmica y un revestimiento interior. Las capas se fabrican generalmente a partir de materiales térmicamente resistentes apropiados para proporcionar protección contra el calor y las llamas.
Las prendas protectoras para bomberos que son también resistentes al agua se describen en el documento US 7.581.260. Esta patente describe diversas prendas y tejidos que son el resultado de grandes avances en la técnica.
El documento US 2003/0040240 A1 describe hebras hiladas e hilos de múltiples filamentos en un patrón de "rejilla". Las hebras hiladas contienen fibras de polibenzimidazol (PBI). Los hilos de filamentos pueden estar hechos de filamentos de aramida. Con el fin de producir una rejilla, la relación entre hilos de múltiples filamentos y hebras hiladas es de 1:5 a 1:20 y preferiblemente 1:9.
El documento WO 2011/050376 está dirigido a telas que contienen cantidades sustanciales de fibras de celulosa FR. La tela contiene un hilo primario y un hilo secundario. El hilo primario contiene 70 a 90% de fibras celulósicas FR. El hilo secundario puede comprender un hilo de filamentos continuo. El hilo secundario puede producirse en la dirección de urdimbre y de trama a una frecuencia de cada 4 a 20 hilos, preferiblemente cada 5 a 8 hilos para producir un patrón de rejilla similar a la del documento US 2003/0040240 A1 antes mencionado.
El documento US 2004/0092187 describe una tela en la que, en una dirección, los hilos consisten en filamentos continuos alternantes y hebras hiladas y, en la otra dirección, los hilos consisten sólo en hebras hiladas. El documento US 5.928.971 divulga una tela con predominio de urdimbre en la que los hilos de los filamentos se extienden en la dirección del hilado de trama y las hebras hiladas se extienden en la dirección de la urdimbre.
Sin embargo, se necesitan mejoras en el diseño de telas para prendas protectoras destinadas a proporcionar resistencia al fuego. En particular, existe la necesidad de telas más ligeras que proporcionen las mismas o mejores propiedades físicas que los productos comerciales actuales. También se requiere una tela suave, lo que significa que la tela es flexible y fácil de manipular cuando se usa.
Sumario
En general, la presente divulgación está dirigida a prendas ignífugas que están hechas de una tela resistente a la llama. La prenda ignífuga, por ejemplo, puede comprender cualquier prenda protectora diseñada para proteger al usuario de la exposición al calor y/o llama. En una realización, por ejemplo, la prenda de protección puede comprender un abrigo de bombero, pantalones usados por bomberos o cualquier otra prenda usada por los bomberos. En una realización alternativa, la prenda puede comprender los atuendos usados por personal militar. Por ejemplo, la prenda puede comprender un traje contra bombas, uniforme para tanques, otras prendas de combate, una chaqueta de vuelo, o similar. En otra realización más, la prenda puede comprender ropa de trabajo industrial o puede comprender un traje protector contra sustancias químicas. La prenda puede comprender una camisa, un abrigo, una chaqueta, pantalones, guantes, botas, casco protector tal como una gorra o similar.
La realización de la presente descripción está dirigida a un abrigo protector para bomberos que comprende una capa externa, siendo dicha capa externa fabricada a partir de una tela, dicha tela configurada para cubrir al menos una parte del cuerpo de un usuario. La tela comprende hilos primarios combinados con hilos secundarios. Los hilos primarios son hilos de filamentos compuestos por un material inherentemente resistente a la llama. Los hilos de filamentos están hechos de un polímero de aramida, tal como un polímero de para-aramida o un polímero de meta-aramida. Los hilos secundarios, por otra parte, son hebras hiladas que contienen fibras constituidas por polibenzimidazol y opcionalmente fibras constituidas por un polímero de aramida. De acuerdo con la presente descripción, los hilos primarios y los hilos secundarios están contenidos en la dirección de la urdimbre y también en la dirección de la trama en una relación de aproximadamente más de 1:1 hasta aproximadamente 1:4. Por ejemplo, en una realización, los hilos primarios y secundarios están contenidos en el tejido en una proporción de 1:2 de tal manera que para cada hilo de filamentos hay dos hebras hiladas.
La relación entre el hilo primario y el hilo secundario puede ser la misma tanto en la dirección de la urdimbre como de trama o puede ser diferente entre las direcciones de urdimbre y de trama. En una realización particular, por ejemplo, la relación de los hilos primarios con respecto a los hilos secundarios en la dirección de la urdimbre y la dirección de la trama es de 1:2.
En una realización, las hebras hiladas pueden contener fibras de polibenzimidazol en una cantidad de aproximadamente 30% hasta aproximadamente 60% en peso, tal como en una cantidad de aproximadamente 40% hasta aproximadamente 55% en peso. El tejido entero, por ejemplo, puede contener fibras de polibenzimidazol en una cantidad de al menos aproximadamente 20% en peso, tal como en una cantidad de al menos aproximadamente 25% en peso, tal como en una cantidad de al menos aproximadamente 30% en peso, tal como en una cantidad de al menos aproximadamente 35% en peso, tal como en una cantidad de al menos aproximadamente 40% en peso. Las fibras de polibenzimidazol están contenidas en la tela en una cantidad generalmente inferior a aproximadamente 70% en peso, tal como en una cantidad menor a aproximadamente 60% en peso, tal como en una cantidad menor a aproximadamente 50% en peso.
El tejido puede tener cualquier trenzado adecuado dependiendo de la aplicación particular y del resultado deseado.
Por ejemplo, la tela puede tener un tejido de detención del desgarro, un tejido de espina de pescado o un tejido liso.
En una realización, la tela puede tener un tejido de sarga.
En una realización, los hilos de filamentos pueden tener opcionalmente un tamaño mayor a las hebras hiladas. Tal como se utiliza aquí, el tamaño de un hilo se refiere a su peso por unidad de longitud. De este modo, cuando los hilos de filamentos tienen un tamaño de 667 dtex (denier de 600), las hebras hiladas tienen un tamaño de 18/2 o menos.
Cuando los hilos de filamentos tienen un tamaño de 444 dtex (denier de 400), por otra parte, las hebras hiladas pueden tener un tamaño de 27/2 o menos. Cuando los hilos de filamentos tienen un tamaño de 222 (denier de 200), las hebras hiladas pueden tener un tamaño de 54/2 o menos. En general, las hebras hiladas tienen un tamaño de 108/2 o mayor, tal como mayor a 70/2 o mayor a 60/2.
De particular ventaja, los tejidos fabricados de acuerdo con la presente descripción pueden tener excelentes propiedades físicas con pesos relativamente ligeros. El tejido, por ejemplo, puede tener un peso base menor a aproximadamente 271 g/m2 (8 osy), tal como menor a aproximadamente 254 g/m2 (7,5 osy), tal como menor a aproximadamente 237 g/m2 (7 osy), tal como menor a aproximadamente 220 g/m2 (6,5 osy), tal como menor a aproximadamente 203 g/m2 (6,0 osy). El peso base de la tela es generalmente mayor a aproximadamente 102 g/m2 (3 osy), tal como mayor a aproximadamente 136 g/m2 (4 osy), tal como mayor a aproximadamente 153 g/m2 (4,5 osy).
En ciertas realizaciones, el peso base es de aproximadamente 186 g/m2 (5,5 osy) hasta aproximadamente 220 g/m2 (6,5 osy) o de aproximadamente 203 g/m2 (6,0 osy) hasta aproximadamente 254 g/m2 (7,5 osy). Dentro de los intervalos de peso anteriores, el tejido puede tener una combadura circular en la dirección de la urdimbre o en la dirección de la trama de aproximadamente 8,9 N hasta aproximadamente 22,2 N cuando se ensaya de acuerdo con la norma ASTM D4032. La tela puede tener una resistencia a la rotura en la dirección de la trama de aproximadamente 1.779 N (400 libras) hasta aproximadamente 3.559 N (800 libras) cuando se prueba de acuerdo con la norma ASTM D5034. El tejido puede presentar un desgarramiento de la trampa en la dirección de la urdimbre de aproximadamente 1.334 N (300 libras) hasta aproximadamente 2.002 N (450 libras) y puede tener una resistencia al desgarro en la dirección de la trama de aproximadamente 1.112 N (250 libras) hasta aproximadamente 1.779 N (400 libras) cuando se ensayó de acuerdo con la norma ASTM D5587. La tela también puede tener excelentes propiedades térmicas. Por ejemplo, el tejido puede producir una longitud de caracteres de menos a aproximadamente 10 mm cuando se ensaya de acuerdo con la norma ASTM D6413. Además, el tejido puede mostrar las longitudes de caracteres anteriores incluso después de haber lavado con cinco ciclos de lavado de acuerdo con la norma AATCC135. Otras características y aspectos de la presente descripción se discuten en mayor detalle a continuación.
Breve descripción de los dibujos
Se expone una descripción completa y que hace posible la presente invención, incluyendo su mejor modo para un experto en la técnica, más particularmente en el resto de la memoria descriptiva, incluyendo una referencia a las figuras adjuntas, en las que:
La figura 1 es una vista en perspectiva de una realización de una prenda de protección elaborada de acuerdo con la presente descripción;
La figura 2 es una vista en sección transversal de la prenda ilustrada en la Figura 1;
La figura 3 es una vista en perspectiva de una realización de pantalones;
La figura 4 es una vista en perspectiva frontal de una primera realización de una chaqueta que muestra un diseño como el incorporado por un tejido utilizado para construir la chaqueta;
La figura 5 es una vista frontal en perspectiva de una realización de pantalones no de acuerdo la invención que muestra el diseño ilustrado en la figura 4;
La figura 6 es una vista en planta de un lado de un tejido que incorpora el diseño ilustrado en las figuras 4 y 5;
La figura 7 es una vista en planta del lado opuesto de un tejido que incorpora el diseño ilustrado en las figuras 4 y 5; y
La figura 8 es una vista en planta del lado opuesto del tejido que incorpora el diseño ilustrado en las figuras 4 y 5.
El uso repetido de caracteres de referencia en la presente memoria descriptiva y dibujos pretende representar las mismas características o características análogas o elementos de la presente invención.
Descripción detallada
Un experto en la materia debe entender que la presente discusión es una descripción de ejemplos de realizaciones solamente, y no pretende limitar los aspectos más amplios de la presente descripción.
En general, la presente descripción se refiere a prendas protectoras que proporcionan resistencia al calor y a las llamas para un usuario. De acuerdo con la presente descripción, las prendas protectoras están hechas de un tejido resistente a la llama. La tela incluye una combinación de hilos de filamentos y hebras hiladas que están fabricados cada uno de materiales inherentemente resistentes a la llama. Las hebras hiladas contienen fibras de polibenzimidazol que mejoran las propiedades de resistencia a la llama del tejido.
Como se describirá con más detalle a continuación, los hilos de filamentos y las hebras hiladas se tejen juntos de una manera que produce un tejido con excelentes propiedades físicas. Por ejemplo, el tejido tiene excelentes propiedades de resistencia en combinación con excelentes cualidades táctiles. En particular, el tejido es muy fuerte, al tiempo que es muy suave y muy flexible. De manera particularmente ventajosa, las características y propiedades anteriores se obtienen con pesos de tejido relativamente bajos. En consecuencia, las prendas fabricadas con la tela descrita anteriormente no sólo proporcionan una protección térmica excelente, sino que también son muy cómodas de llevar.
Se pueden elaborar diversas prendas protectoras.
Las prendas protectoras incluyen, por ejemplo, calzado, pantalones, chaquetas, abrigos, camisas, cascos, guantes y similares. El tejido también se puede utilizar para construir monos de una sola pieza, que pueden ser adecuados para su uso en entornos industriales.
Las prendas pueden ser construidas para ser usadas en todo tipo de ambientes y pueden ser usadas por personas con diferentes ocupaciones. En una realización, la prenda puede comprender una prenda militar, tal como un uniforme de batalla. La prenda puede comprender también otros atuendos militares, tales como trajes de vuelo, chaquetas militares, anoraks militares y similares.
En la realización de acuerdo con la invención, la tela se utiliza para construir una prenda usada por los bomberos. Con referencia a la figura 1, se ilustra una realización de una chaqueta 10 protectora de bombero construida de acuerdo con la presente descripción. La prenda 10 incluye una capa 12 exterior relativamente resistente que tiene un conjunto 14 de revestimiento situado en su interior. La capa 12 exterior y el conjunto 14 de revestimiento funcionan conjuntamente para proteger al usuario del calor y las llamas que pueden encontrarse durante las actividades de extinción de incendios.
En la realización ilustrada, el conjunto 14 de revestimiento está construido como una unidad separada que se puede retirar de la capa 12 exterior. Se proporciona una cremallera 16 para fijar de forma separable el conjunto 14 de revestimiento a la capa 12 exterior. Sin embargo, debe apreciarse que pueden utilizarse también otros medios de fijación adecuados, que incluyen un tipo de fijación más permanente, tales como puntadas, entre el conjunto 14 de revestimiento y la capa 12 exterior.
La construcción de la prenda 10 protectora se ilustra más particularmente en la figura 2. Como se muestra, el conjunto 14 de revestimiento incluye una pluralidad de capas de material acolchadas juntas. Las capas más exteriores, es decir, las capas 20 y 22 de revestimiento, están conectadas entre sí alrededor de sus respectivas periferias para formar una cavidad interna. Una capa 24 de barrera térmica y una capa 26 de barrera de humedad están situadas dentro de la cavidad interna, como se muestra. Típicamente, la capa 20 de revestimiento estará adyacente al cuerpo del usuario durante el uso, mientras que la capa 22 de revestimiento estará adyacente a la capa 12 exterior.
La capa 24 de barrera térmica puede estar hecha de diversos materiales. Por ejemplo, se puede usar un fieltro de aramida, tal como un fieltro producido a partir de fibras NOMEX obtenidas a través de DuPont. El fieltro funciona como un aislante para inhibir la transferencia de calor del medio ambiente al usuario.
La barrera 26 contra la humedad es preferiblemente una membrana polimérica adecuada que es impermeable al agua líquida, pero es permeable al vapor de agua. La capa 26 de barrera contra la humedad está diseñada para evitar que el agua que hace contacto con la superficie exterior de la prenda 10 alcance al usuario mientras que al mismo tiempo permite el escape de la transpiración del usuario.
En la realización descrita anteriormente, la chaqueta 10 de protección del bombero incluye múltiples capas. En otras realizaciones, sin embargo, debe entenderse que una abrigo o chaqueta elaborado de acuerdo con la presente descripción puede incluir una sola capa o puede incluir una capa externa unida a un revestimiento. Por ejemplo, las
prendas de bomberos forestales son típicamente de una o dos capas.
Con referencia a la figura 3, se muestra un par de pantalones no de acuerdo con la presente invención. Los pantalones 40, como se muestra en la figura 3 se pueden usar junto con la chaqueta 10 de protección ilustrada en la Fig. 1. Los pantalones 40 también incluyen una capa 12 exterior elaborada con la tela de la presente descripción.
De acuerdo con la presente descripción, la capa 12 exterior está hecha de un tejido que contiene hilos de filamentos y hebras hiladas. Los hilos de filamentos y las hebras hiladas están hechos de fibras inherentemente resistentes a la llama. Como se describirá más adelante, las hebras hiladas y los hilos de filamentos están construidos a partir de materiales y tejidos juntos de una forma que produce un tejido que tiene excelentes propiedades térmicas y físicas con un peso base relativamente bajo. De forma particularmente ventajosa, la tela también es suave, lo que significa que la tela es flexible y por lo tanto cómoda de usar.
En la realización, el tejido utilizado para producir la capa 12 exterior de la prenda 10 incluye una pluralidad de hilos de urdimbre entretejidos con una pluralidad de hilos de trama. De acuerdo con la presente descripción, al menos algunos de los hilos de urdimbre son hilos de filamentos y al menos algunos de los hilos de trama son hilos de filamentos. Los restantes hilos en la tela, por otra parte, comprenden hebras hiladas.
Los hilos de filamentos están hechos de un filamento de aramida, tal como un filamento de para-aramida. El uso de un hilo de filamentos de para-aramida aumenta la resistencia del tejido al tiempo que proporciona también excelentes propiedades de resistencia a las llamas.
Los hilos de filamentos se combinan con hebras hiladas. De acuerdo con la presente descripción, las hebras hiladas, contienen fibras de polibenzimidazol solas o en combinación con otras fibras. Por ejemplo, en una realización, las hebras hiladas pueden contener fibras de polibenzimidazol en combinación con fibras de aramida, tales como fibras de para-aramida, fibras de meta-aramida o mezclas de las mismas.
Además de contener fibras de polibenzimidazol, las hebras hiladas pueden contener fibras de aramida como se ha descrito anteriormente, fibras modacrílicas, fibras de carbono preoxidadas, fibras de melamina, fibras de imida poliamida, fibras de poliimida y mezclas de las mismas.
En una realización particular, las hebras hiladas contienen fibras de polibenzimidazol en una cantidad mayor a aproximadamente 30% en peso, tal como en una cantidad mayor a aproximadamente 40% en peso. Las fibras de polibenzimidazol pueden estar presentes en las hebras hiladas en una cantidad menor a aproximadamente 60% en peso, tal como en una cantidad menor a aproximadamente 55% en peso. El resto de las fibras, por otra parte, puede comprender fibras de para-aramida.
En una realización, pueden estar presentes otras fibras en las hebras hiladas. Cuando el tejido se utiliza para producir chaquetas de protección para bomberos, las hebras hiladas se hacen exclusivamente a partir de fibras inherentemente resistentes a la llama. Sin embargo, cuando se utiliza el tejido en otras aplicaciones, pueden estar presentes otras fibras en las hebras hiladas. Por ejemplo, las hebras hiladas pueden contener fibras tratadas con un retardante de llama, tales como fibras de celulosa FR. Dichas fibras pueden incluir algodón FR, rayón FR, acetato FR, triacetato FR, y lyocell FR, y similares. Las hebras hiladas también pueden contener fibras de nailon si se desea, tales como fibras antiestáticas.
De acuerdo con la presente descripción, los hilos de filamentos y las hebras hiladas se tejen juntos de tal manera que la relación de hilos de filamentos a hebras hiladas puede ser de más de 1:1 hasta aproximadamente 1:4. En una realización, por ejemplo, la relación entre los hilos de filamentos y las hebras hiladas puede ser de aproximadamente 2:3 hasta aproximadamente 1:3. En una realización particular, la tela contiene dos hebras hiladas para cada hilo de filamentos.
Los tejidos fabricados de acuerdo con la presente descripción incluyen una dirección de urdimbre y una dirección de trama. La relación de hilos de filamentos con respecto a hebras hiladas en cada dirección del tejido puede ser igual o diferente. Por ejemplo, en una realización, una mayor densidad de hilos de filamentos puede estar presente en la dirección de la urdimbre que en la dirección de la trama o una mayor densidad de hilos de filamentos puede estar presente en la dirección de la trama que en la dirección de la urdimbre. En una realización, las hebras hiladas y los hilos de filamentos están presentes en el tejido de manera que el tejido contenga fibras de polibenzimidazol en una cantidad de al menos aproximadamente 20% en peso, tal como en una cantidad de al menos aproximadamente 25% en peso, tal como en una cantidad de al menos aproximadamente 30% en peso, tal como en una cantidad de al menos aproximadamente 35% en peso, tal como en una cantidad de al menos aproximadamente 40% en peso. En general, las fibras de polibenzimidazol pueden estar presentes en la tela en una cantidad total menor a aproximadamente 70% en peso, tal como menor a aproximadamente 60% en peso, tal como menor a aproximadamente 50% en peso.
En general, se pueden usar diferentes patrones de tejido para producir la tela. Por ejemplo, se puede usar un tejido de sarga, un tejido liso, un tejido de detención del desgarro o un tejido de espina de pescado. En una realización particular, el tejido puede tener un tejido de sarga. El tejido de sarga puede tener un trenzado de 2x1 o 3x1. En un tejido de sarga, se producen cruzamientos de urdimbre adyacentes a lo largo de líneas diagonales de sarga. En un tejido de sarga 2x1, los hilos de urdimbre pasan sobre dos hilos de trama antes de entrelazarse con un tercer hilo. Los
entrelazos están desplazados a lo largo de una diagonal para producir líneas de sarga características.
Los tamaños de los hilos y el peso base de la tela pueden variar dependiendo de la aplicación particular y de los resultados deseados. Tal como se utiliza aquí, el tamaño de un hilo se refiere a su peso por unidad de longitud. Para los hilos de filamentos, el tamaño se mide en dtex (denier), mientras que para las hebras hiladas el tamaño se mide como recuento de hilos. Como se usa en la presente memoria, un hilo de mayor tamaño es generalmente más grueso mientras que un hilo de menor tamaño es más fino. En general, los hilos de filamentos pueden tener un tamaño mayor a 111 dtex (denier de más de aproximadamente 100), tal como mayor a aproximadamente 222 dtex (200 denier). El tamaño es generalmente menor a aproximadamente 1111 dtex (1.000 denier), tal como menor a aproximadamente 1.000 dtex (900 denier). Las hebras hiladas, por otra parte, puede tener un recuento o tamaño generalmente mayor (más grueso) a aproximadamente 108/2, tal como mayor a 70/2 y pueden tener un recuento de menos de (más fino) aproximadamente 14/2, tal como menor a aproximadamente 18/2.
En una realización, el tamaño de los hilos de filamentos puede ser mayor al tamaño de las hebras hiladas. De hecho, se pueden obtener varias ventajas y beneficios al tener un tamaño del hilo de filamentos mayor al tamaño de las hebras hiladas. El aumento del tamaño del hilo de filamentos, por ejemplo, puede aumentar drásticamente la resistencia del tejido. Sin embargo, la manera en que los hilos se tejen juntos evita que los hilos de filamentos creen problemas con resistencia a la rotura o a la abrasión.
Por ejemplo, cuando los hilos de filamentos tienen un tamaño de 889 dtex (denier de 800), las hebras hiladas pueden tener un tamaño o recuento de 14/2 o más fino. Cuando los hilos de filamentos tienen un tamaño de 667 dtex (denier de 600), las hebras hiladas pueden tener un recuento de 18/2 o más fino, tal como 20/2 o más fino. Cuando los hilos de filamentos tienen un tamaño de 444 dtex (denier de 400), las hebras hiladas pueden tener un recuento de aproximadamente 27/2 o más fino, tal como aproximadamente 32/2 o más fino. Cuando los hilos de filamentos tienen un tamaño de 222 dtex (denier de 200), por otra parte, las hebras hiladas pueden tener un recuento de aproximadamente 54/2 o más fino. Cuando los hilos de filamentos tienen un tamaño de 111 dtex (denier de aproximadamente 100), las hebras hiladas pueden tener un recuento de aproximadamente 108/2 o más fino.
En una realización, los hilos de filamentos pueden tener un tamaño de 222 dtex a 667 dtex (denier de aproximadamente 200 a 600), mientras que las hebras hiladas pueden tener un recuento de aproximadamente 54/2 hasta aproximadamente 14/2.
Aunque pueden obtenerse varias ventajas al tener el tamaño del hilo de filamentos mayor al tamaño de las hebras hiladas, en otras realizaciones, puede haber ventajas de tener las hebras hiladas más grandes en tamaño que el hilo de filamentos.
El peso base de los tejidos fabricados de acuerdo con la presente descripción puede variar dependiendo de diversos factores y de la aplicación de uso final. De una ventaja particular, los tejidos fabricados de acuerdo con la presente descripción pueden tener excelentes propiedades con pesos base relativamente más ligeros. En general, el tejido puede tener un peso base de aproximadamente 68 g/m2 (2 osy) hasta aproximadamente 305 g/m2 (9 osy), tal como de aproximadamente 136 g/m2 (4 osy) hasta aproximadamente 271 g/m2 (8 osy). En una realización, el peso base puede ser menor a aproximadamente 237 g/m2 (7 osy), tal como menor a aproximadamente 254 g/m2 (7,5 osy). En particular, se descubrió que los tejidos fabricados de acuerdo con la presente descripción pueden tener un peso base de aproximadamente 203 g/m2 (6 osy) hasta aproximadamente 228 g/m2 (6,9 osy), mientras que todavía tienen muchas de las propiedades físicas de tejidos convencionales que tienen un peso base de aproximadamente 254 g/m2 (7,5 osy) o mayor.
Una vez que se construye el tejido, se puede tratar el tejido con diversos recubrimientos y acabados según se desee. En una realización, por ejemplo, el tejido puede ser tratado con un tratamiento duradero resistente al agua. El tratamiento duradero resistente al agua puede comprender, por ejemplo, un fluoropolímero. Otros tratamientos que se pueden aplicar al tejido incluyen repelentes de insectos y/o un acabado de gestión de la humedad.
Se pueden aplicar al tejido muchos tipos diferentes de tratamientos durables resistentes al agua. En una realización, el tratamiento duradero resistente al agua forma un acabado (en oposición a un recubrimiento) sobre la tela. El tratamiento duradero resistente al agua se puede aplicar a la tela tratando la tela con un baño que contiene el tratamiento, rellenando la composición en la tela, colocando la tela sobre un bastidor, y calentando la tela con el fin de evaporar todos los volátiles. Durante el proceso, el tratamiento duradero resistente al agua puede aplicarse a la tela en una cantidad de aproximadamente 0,5% hasta aproximadamente 10% en peso, tal como de aproximadamente 1% hasta aproximadamente 5% en peso.
En muchas aplicaciones, el tratamiento duradero resistente al agua puede comprender un fluoropolímero. Los tratamientos duraderos particulares resistentes al agua que se pueden aplicar al tejido de acuerdo con la presente descripción se discuten en mayor detalle a continuación.
En una realización, el DWR comprende al menos un miembro seleccionado del grupo que consiste en una sustancia que contiene grupos perfluoroalquilo, un tensoactivo que contiene flúor, un aceite que contiene flúor, un aceite de fluorosilicona y un aceite de silicona. Preferiblemente, la resina que contiene flúor se deriva de una dispersión acuosa o se disuelve en un disolvente. Preferiblemente, la resina que contiene flúor comprende una fluororresina o una mezcla
de una fluororresina y alguna otra resina. Preferiblemente, la fluororresina es un copolímero de una fluoroolefina y un monómero vinílico. Preferiblemente, la fluororresina es un copolímero de fluoroolefinas. Preferiblemente, el copolímero de fluoroolefinas es un copolímero de fluoruro de vinilideno y una fluoroolefina distinta del fluoruro de vinilideno.
En otra realización, un fluoropolímero durable resistente al agua/suciedad se selecciona entre aquellos grupos que proporcionarán la resistencia necesaria al agua/suciedad y pueden ser polimerizados. Los ejemplos incluyen monómeros fluorados de acrilatos, metacrilatos, alquenos, éteres alquenílicos, estirenos y similares. Los monómeros que contienen enlaces carbono-flúor que son útiles incluyen, pero no se limitan a, Zonyl TA-N (un acrilato de DuPont), Zonyl TM (un metacrilato de DuPont), FX-13 (un acrilato de 3m ) y FX -14 (un metacrilato de 3M) o UNIDYNE TG581 (un fluoropolímero C6 disponible a través de Daikin). Los fluoropolímeros pueden incluir grupos terminales -CF3 y -CHF2, grupos perfluoroisopropoxi (-OCF(CF3)2), grupos 3,3,3-trifluoropropilo, y similares. Los polímeros pueden incluir éteres vinílicos que tienen cadenas alquílicas perfluoradas o parcialmente fluoradas. El fluoropolímero comprende preferiblemente uno o más monómeros que contienen un radical fluoroalifático. Los monómeros usados para formar el fluoropolímero pueden estar basados en química de cadena de 6 carbonos o química de cadena de 8 carbonos.
En otra realización, el DWR comprende un repelente y una resina que contiene flúor, donde el repelente comprende un producto de reacción de esterificación (I-3) a partir de un compuesto (I-3-1) que contiene grupos perfluoroalquilo y un compuesto (I-3-2) que contiene un grupo ácido fosfórico como un grupo funcional y la resina que contiene flúor se deriva de una dispersión acuosa. Preferiblemente, la resina que contiene flúor comprende una fluororresina o una mezcla de una fluororresina y alguna otra resina. Preferiblemente, la otra resina es una resina acrílica. Preferiblemente, la fluororresina es un copolímero de una fluoroolefina y un monómero vinílico. Preferiblemente, la fluororresina es un copolímero de fluoroolefinas. Preferiblemente, el copolímero de fluoroolefinas es un copolímero de fluoruro de vinilideno y una fluoroolefina distinta del fluoruro de vinilideno. Preferiblemente, la resina que contiene flúor comprende una fluororresina obtenida por polimerización con siembra de una resina acrílica.
Los DWR disponibles comercialmente no mencionados anteriormente que se pueden usar en la presente descripción incluyen composiciones fluoropolímeras vendidas bajo la denominación MILEASE® por Clariant, productos químicos fluorados vendidos bajo el nombre comercial TEFLON® o Capstone® por DuPont, productos químicos fluorados vendidos bajo la marca comercial ZEPEL® también por DuPont, o polímeros fluorocarbonados vendidos bajo la marca REPEARL® por Mitsubishi Chemical Company o polímeros fluorocarbonados vendidos bajo la marca comercial UNIDYNE® por Daikin Company.
En una realización, si se desea, puede estar presente un isocianato junto con un compuesto químico fluorado, tal como un fluoropolímero. El isocianato puede comprender un isocianato bloqueado que es un agente de entrecruzamiento sin formaldehído para acabados fluoroquímicos. El agente bloqueante puede comprender un fenol o cualquier otro constituyente adecuado.
Una vez tratado con un tratamiento duradero resistente al agua, el tejido puede tener un grado de rociado de al menos 70, tal como al menos 80, tal como incluso mayor a 90 después de 5 ciclos de lavado, después de 10 ciclos de lavado, después de 20 ciclos de lavado, e incluso después de 30 ciclos de lavado. El grado de rociado de una tela se determina de acuerdo con la norma AATCC 22 y se describe en la patente estadounidense N° 7.581.260.
Los tejidos fabricados de acuerdo con la presente descripción pueden tener excelentes propiedades de resistencia a la tracción. Por ejemplo, el tejido puede tener una resistencia a la rotura de acuerdo con la norma ASTM D5034 en la dirección de la trama de más de aproximadamente 1.179 N (400 libras), tal como mayor a aproximadamente 2.002 N (450 libras), tal como mayor a aproximadamente 2.447 N (550 libras), tal como mayor a aproximadamente 2.669 N (600 libras), tal como mayor a aproximadamente 2.758 N (620 libras) con un peso de tejido de aproximadamente 170 g/m2 (5 osy) hasta aproximadamente 271 g/m2 (8 osy), y particularmente de aproximadamente 237 g/m2 (7 osy) hasta aproximadamente 254 g/m2 (7,5 osy). La resistencia a la rotura en la dirección de la urdimbre puede ser generalmente mayor a aproximadamente 1.179 N (400 libras), tal como mayor a aproximadamente 2.224 N (500 libras), tal como mayor a aproximadamente 2.447 N (550 libras). La resistencia a la rotura es generalmente inferior a aproximadamente 3.559 N (800 libras).
El tejido puede presentar una resistencia al desgarro de acuerdo con la norma ASTM D5587 de más de aproximadamente 890 N (200 libras), tal como mayor a aproximadamente 1.112 N (250 libras), tal como mayor a aproximadamente 1.223 N (275 libras), tal como mayor a aproximadamente 1.290 N (290 libras) en la dirección de la trama. En la dirección de la urdimbre, la resistencia al desgarro puede ser generalmente mayor a aproximadamente 890 N (200 libras), tal como mayor a aproximadamente 1.112 N (250 libras), tal como mayor a aproximadamente 1.334 N (300 libras), tal como mayor a aproximadamente 1.446 N (325 libras), tal como mayor a aproximadamente 1.490 N (335 libras). La resistencia al desgarro en la dirección de la trama y en la dirección de la urdimbre es generalmente menor a aproximadamente 2.224 N (500 libras) con los pesos base descritos anteriormente con respecto a la resistencia a la rotura.
El tejido puede tener las propiedades de resistencia superiores al mismo tiempo que es muy flexible. Por ejemplo, cuando se prueba de acuerdo con el ensayo de curvatura circular de acuerdo con la norma ASTM D4032, el tejido puede tener una curvatura circular en la dirección de la trama menor a aproximadamente 26,7 N (6 libras), tal como
menor a aproximadamente 24,4 N (5,5 libras), tal como menor a aproximadamente 22,2 N (5 libras), tal como incluso menor a aproximadamente 20,0 N (4,5 libras), especialmente para un tejido que tiene un peso de aproximadamente 220 g/m2 (6,5 osy) hasta aproximadamente 237 g/m2 (7 osy). En la dirección de la urdimbre, la curvatura circular puede ser generalmente menor a aproximadamente 22,2 N (5 libras), tal como menor a aproximadamente 20,0 N (4,5 libras), tal como menor a aproximadamente 17,8 N (4 libras), tal como incluso menor a aproximadamente 15,6 N (3,5 libras). En general, la curvatura circular es mayor a aproximadamente 4,4 N (1 lb) tanto en la dirección de la trama como en la dirección de la urdimbre.
Con base en el peso, los tejidos fabricados de acuerdo con la presente invención pueden tener una resistencia a la rotura en la dirección de la trama o en la dirección de la urdimbre de más de aproximadamente 7,87 N por g/m2 (60 libras por osy), tal como mayor de aproximadamente 8,53 N por g/m2 (65 libras por osy), tal como mayor a aproximadamente 9,18 N por g/m2 (70 libras por osy), tal como mayor a aproximadamente 9,84 N por g/m2 (75 libras por osy), tal como incluso mayor a aproximadamente 10,50 N por g/m2 (80 libras por osy). La resistencia a la rotura por peso es generalmente menor a aproximadamente 15,74 N por g/m2 (120 libras por osy). La resistencia al desgarro en la dirección de la trama o en la dirección de la urdimbre puede ser generalmente mayor a aproximadamente 5,25 N por g/m2 (40 libras por osy), tal como mayor a aproximadamente 5,51 N por g/m2 (42 libras por osy), tal como mayor a aproximadamente 6,03 N por g/m2 (46 libras por osy). La resistencia al desgarro por peso es generalmente menor a aproximadamente 9,18 N por g/m2 (70 libras por osy).
La tela de la presente descripción también posee excelentes propiedades térmicas. Por ejemplo, cuando se ensaya de acuerdo con la norma ASTM D6413, el tejido puede tener una longitud característica en la dirección de la trama y de urdimbre menor a aproximadamente 10 mm, tal como menor a aproximadamente 9 mm, tal como incluso menor a aproximadamente 8 mm. La longitud característica es generalmente mayor a aproximadamente 1 mm.
Además de tener excelentes propiedades mecánicas y propiedades de resistencia al fuego, los tejidos fabricados de acuerdo con la presente descripción también pueden presentar un diseño nuevo, original y ornamental. Por ejemplo, una realización de un diseño de acuerdo con la presente descripción se ilustra en las Figs. 4-8.
La presente descripción puede entenderse mejor con referencia a los siguientes ejemplos.
Ejemplo No. 1

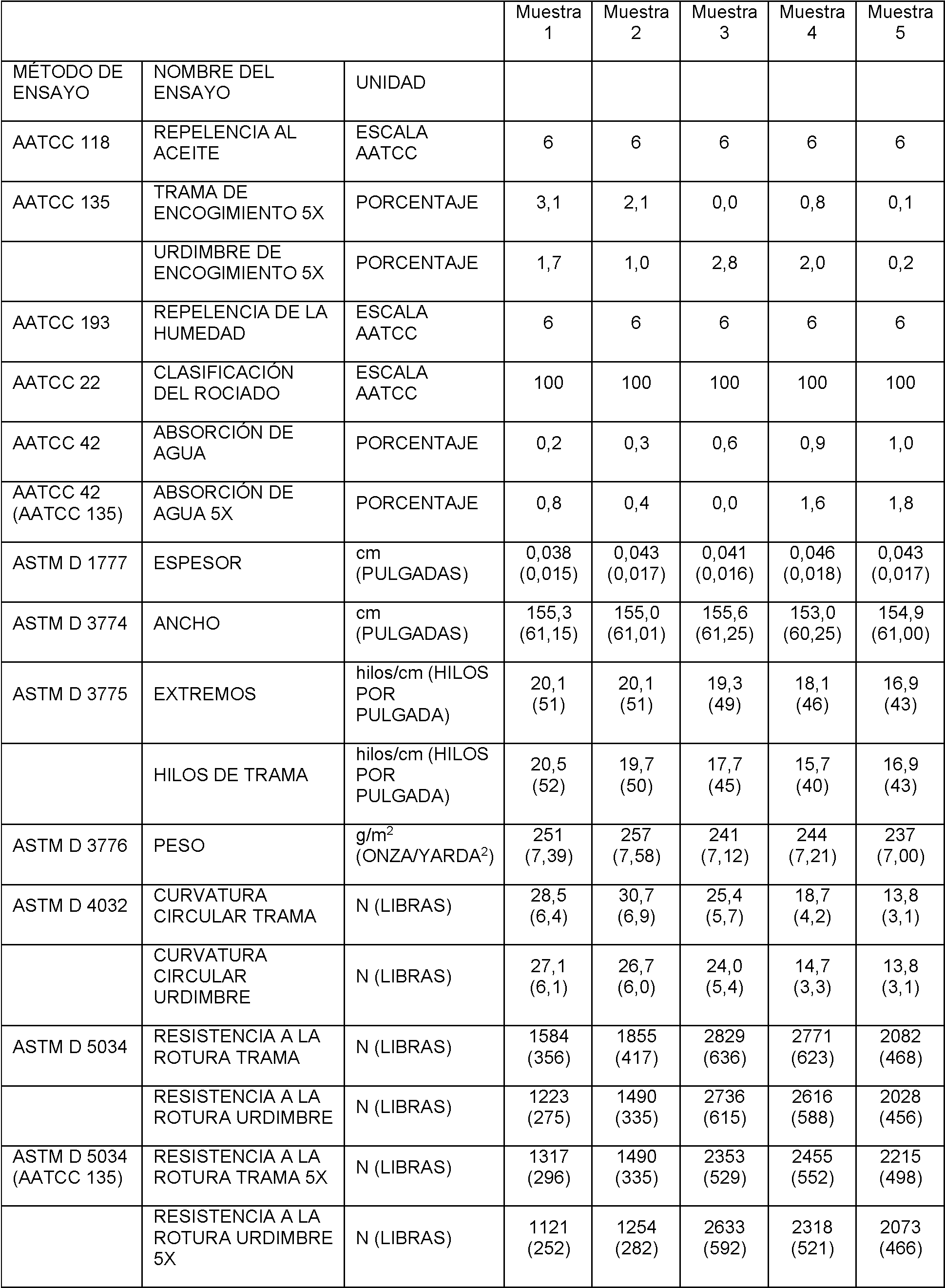

Se produjeron los siguientes tejidos y se ensayaron para diversas propiedades. Las muestras Nos. 1 y 2 descritas a continuación representan tejidos previamente fabricados que incluyen un patrón similar a una rejilla. Las muestras 4 y 5, por otra parte, se hicieron de acuerdo con la presente descripción. Como se muestra a continuación, un tejido fabricado de acuerdo con la presente descripción demostró no sólo excelentes características de resistencia y características de flexibilidad, sino que también poseía una excelente resistencia a la llama.
Muestra No. 1
Esta tela contenía hebras hiladas e hilos de filamentos en un tejido plano. Los hilos de filamentos formaron un patrón de rejilla en la tela.
Hilado de urdimbre: Hebras hiladas 21/2 que contienen 40% de fibras de polibenzimidazol y 60% de fibras de paraaramida. El segundo hilo de urdimbre era un hilo de múltiples filamentos de 667 dtex (600 denier) que contenía fibras de para-aramida. El hilo de filamentos representaba cada décimo hilo en la dirección de la urdimbre.
Hilado de trama: Hebras hiladas 21/2 que contienen 40% de fibras de polibenzimidazol y 60% de fibras de paraaramida. El segundo hilo de trama era un hilo de múltiples filamentos de 667 dtex (600 denier) que contenía fibras de para-aramida. El hilo de filamentos representaba cada décimo hilo en la dirección de la trama.
Extremos: 20,1 por cm (51 por pulgada)
Hilos de trama: 20,1 por cm (51 por pulgada)
Peso: 251 g/m2 (7,39 osy)
Tejido: Tejido liso
Muestra No. 2
Este tejido contenía hebras hiladas e hilos de filamentos en un tejido plano. Los hilos de filamentos formaron un patrón de rejilla en la tela.
Hilado de urdimbre: Hebras hiladas 21/2 que contienen 40% de fibras de polibenzimidazol y 60% de fibras de paraaramida. El segundo hilo de urdimbre era un hilo de múltiples filamentos de 667 dtex (600 denier) que contenía fibras de para-aramida. El hilo de filamentos representaba cada séptimo hilo en la dirección de la urdimbre.
Hilado de trama: Hebras hiladas 21/2 que contienen 40% de fibras de polibenzimidazol y 60% de fibras de paraaramida. El segundo hilo de trama era un hilo de múltiples filamentos de 667 dtex (600 denier) que contenía fibras de para-aramida. El hilo de filamentos representaba cada séptimo hilo en la dirección de la trama.
Extremos: 20,1 cm por cm (51 por pulgada)
Hilos de trama: 20,1 por cm (51 por pulgada)
Peso: 257 g/m2 (7,58 osy)
Tejido: Tejido liso
Muestra No. 3
El tejido siguiente, que no forma parte de la invención, incluía hebras hiladas e hilos de filamentos tanto en la dirección de la urdimbre como en la dirección de la trama. El patrón de tejido incluía dos hebras hiladas, un hilo de filamentos, dos hebras hiladas, un hilo de filamentos, etc., tanto en la dirección de trama como en la dirección de la urdimbre. Hilado de urdimbre: Hebras hiladas 18/2 que contienen 61,6% de fibras de para-aramida y 38,4% de fibras de metaaramida. El hilo de filamentos era un hilo de filamentos de 667 dtex (600 denier) que contenía fibras de para-aramida. Hilado de trama: Hebras hiladas 18/2 que contienen 61,6% de fibras de para-aramida y 38,4% de fibras de metaaramida. El hilo de filamentos era un hilo de filamentos de 667 dtex (600 denier) que contenía fibras de para-aramida. Extremos: 18,9 por cm (48 por pulgada)
Hilos de trama: 16,5 por cm (42 por pulgada)
Peso: 241 g/m2 (7,12 osy)
Tejido: tejido de sarga 2x1
Muestra No. 4
El tejido siguiente incluía hebras hiladas e hilos de filamentos tanto en la dirección de la urdimbre como en la dirección de trama. El patrón de tejido incluía dos hebras hiladas, un hilo de filamentos, dos hebras hiladas, un hilo de filamentos, etc., tanto en la dirección de trama como en la dirección de la urdimbre.
Hilado de urdimbre: Hebras hiladas 26/3 que contienen 55% de fibras de para-aramida y 45% de fibras de polibenzimidazol. El hilo de filamentos era un hilo de filamentos de 667 dtex (600 denier) que contenía fibras de paraaramida.
Hilado de trama: Hebras hiladas 26/3 que contienen 55% de fibras de para-aramida y 45% de fibras de polibenzimidazol. El hilo de filamentos era un hilo de filamentos de 667 dtex (600 denier) que contenía fibras de paraaramida.
Extremos: 18,1 por cm (46 por pulgada)
Hilos de trama: 16,1 por cm (41 por pulgada)
Peso: 244 g/m2 (7,21 osy)
Tejido: tejido de sarga 2x1
Muestra No. 5
El tejido siguiente incluía hebras hiladas e hilos de filamentos tanto en la dirección de la urdimbre como en la dirección de trama. El patrón de tejido incluía dos hebras hiladas, un hilo de filamentos, dos hebras hiladas, un hilo de filamentos, etc., tanto en la dirección de trama como en la dirección de la urdimbre.
Hilado de urdimbre: Hebras hiladas 18/2 que contienen 48% de fibras de para-aramida y 52% de fibras de polibenzimidazol. El hilo de filamentos era un hilo de filamentos de 667 dtex (600 denier) que contenía fibras de paraaramida.
Hilado de trama: Hebras hiladas 18/2 que contienen 48% de fibras de para-aramida y 52% de fibras de polibenzimidazol. El hilo de filamentos era un hilo de filamentos de 667 dtex (600 denier) que contenía fibras de paraaramida.
Extremos: 16,9 por cm (43 por pulgada)
Hilos de trama: 16,9 por cm (43 por pulgada)
Peso: 237 g/m2 (7.00 osy)
Tejido: tejido de sarga 2x1
Ejemplo No. 2
También se produjeron y ensayaron los siguientes tejidos. En el ejemplo siguiente, ambos tejidos tenían un peso de aproximadamente 203 g/m2 (6 osy).
Muestra No. 1
Este tejido, que no forma parte de la presente invención, contenía hebras hiladas e hilos de filamentos en un tejido plano. Los hilos de filamentos formaron un patrón de rejilla en la tela.
Hilado de urdimbre: Hebras hiladas 21/2 que contienen 40% de fibras de polibenzimidazol, 58% de para-aramida y 2% de fibras antiestáticas. El segundo hilo de urdimbre era un hilo de múltiples filamentos de 444 dtex (400 denier) que contenía fibras de para-aramida. El hilo de filamentos representaba cada octavo hilo en la dirección de la urdimbre. Hilado de trama: Hebras hiladas 21/2 que contienen 40% de fibras de polibenzimidazol, 58% de para-aramida y 2% de fibras antiestáticas. El segundo hilo de trama era un hilo de múltiples filamentos de 444 dtex (400 denier) que contenía fibras de para-aramida. El hilo de filamentos representaba cada octavo hilo en la dirección de la trama. Extremos: 17,3 cm por cm (44 por pulgada)
Hilos de trama: 17,3 por cm (44 por pulgada)
Peso: 197 g/m2 (5.80 osy)
Tejido: Tejido liso
Muestra No. 2
El tejido siguiente incluía hebras hiladas e hilos de filamentos tanto en la dirección de la urdimbre como en la dirección de trama. El patrón de tejido incluía dos hebras hiladas, un hilo de filamentos, dos hebras hiladas, un hilo de filamentos, etc., tanto en la dirección de trama como en la dirección de la urdimbre.
Hilado de urdimbre: Hebras hiladas 30/2 que contienen 49% de fibras de para-aramida, 49% de polibenzimidazol y 2% de fibras antiestáticas. El hilo de filamentos era un hilo de filamentos de 444 dtex (400 denier) que contenía fibras de para-aramida.
Hilado de trama: Hebras hiladas 30/2 que contienen 49% de fibras de para-aramida, 49% de polibenzimidazol y 2% de fibras antiestáticas. El hilo de filamentos era un hilo de filamentos de 444 dtex (400 denier) que contenía fibras de para-aramida.
Extremos: 23,6 por cm (60 por pulgada)
Hilos de trama: 23,6 por cm (60 por pulgada)
Peso: 201 g/m2 (5.92 osy)
Tejido: tejido de sarga 2x1
Estas y otras modificaciones y variaciones de la presente invención pueden ser practicadas por los expertos en la técnica, sin apartarse del alcance de la presente invención, que se expone más particularmente en las reivindicaciones adjuntas. Además, debe entenderse que los aspectos de las diversas realizaciones pueden ser intercambiados tanto en parte como en su totalidad. Además, los expertos en la técnica apreciarán que la descripción anterior es sólo a modo de ejemplo y no pretende limitar la invención descrita de manera adicional en dichas reivindicaciones adjuntas.
Claims (17)
1. Chaqueta de protección para bomberos que comprende una capa externa, dicha capa externa elaborada de un tejido, dicha tela configurada para cubrir al menos una parte del cuerpo de un usuario, comprendiendo el tejido hilos primarios combinados con hilos secundarios, siendo los hilos primarios hilos de filamentos constituidos por un material inherentemente resistente a la llama, estando elaborados dichos hilos de filamentos a partir de un polímero de aramida, tal como un polímero de para-aramida o meta-aramida, siendo las segundas hebras hiladas que contienen fibras inherentemente resistentes a la llama, en donde las hebras hiladas contienen fibras de polibenzimidazol, donde el tejido incluye una dirección de urdimbre y una dirección de trama, y en donde las hebras hiladas no contienen fibras tratadas con un retardante de llama,
caracterizada porque los hilos primarios y los hilos secundarios están situados en la dirección de la urdimbre en una relación de más de 1:1 a 1:4 y en donde los hilos primarios y los hilos secundarios están también posicionados en la dirección de la trama en una relación de más de 1:1a 1:4.
2. Chaqueta de protección para bomberos como se define en la reivindicación 1, en la que los hilos primarios y los hilos secundarios están presentes en la tela en una proporción de 1:2.
3. Chaqueta de protección para bomberos como se define en la reivindicación 1, en la que los hilos de filamentos y las hebras hiladas están presentes en la tela en una relación de 2:3 a 1:3.
4. Chaqueta de protección para bomberos como se define en la reivindicación 1, en la que las fibras presentes en las hebras hiladas incluyen además fibras constituidas por una para-aramida.
5. Chaqueta de protección para bomberos como se define en la reivindicación 1, en la que los hilos secundarios comprenden hebras hiladas que contienen fibras constituidas por polibenzimidazol y fibras constituidas por un polímero de aramida.
6. Chaqueta de protección para bomberos como se define en la reivindicación 1, en la que las hebras hiladas contienen fibras de polibenzimidazol en una cantidad de 30% a 60% en peso.
7. Chaqueta de protección para bomberos como se define en la reivindicación 1, en la que el tejido tiene una tela de sarga.
8. Chaqueta de protección para bomberos como se define en la reivindicación 1, en la que el tejido contiene fibras de polibenzimidazol en una cantidad de 20% a 70% en peso.
9. Chaqueta de protección para bomberos como se define en la reivindicación 1, en la que los hilos de filamentos tienen un mayor peso por unidad de longitud que las hebras hiladas.
10. Chaqueta de protección para bomberos como se define en la reivindicación 1, en la que los hilos de filamentos tienen un peso por unidad de longitud de 667 dtex (un denier de 600) y las hebras hiladas tienen un recuento de hilos de 18/2 o más fino.
11. Chaqueta de protección para bomberos como se define en la reivindicación 1, en la que los hilos de filamentos tienen un peso por unidad de longitud de 444 dtex (un denier de 400) y las hebras hiladas tienen un recuento de hilos de 27/2 o más fino.
12. Chaqueta de protección para bomberos como se define en la reivindicación 1, en la que los hilos de filamentos tienen un peso por unidad de longitud de 222 dtex (un denier de 200) y las hebras hiladas tienen un recuento de hilos de 54/2 o más fino.
13. Chaqueta de protección para bomberos como se define en la reivindicación 1, en la que el tejido tiene un peso base de 136 g/m2 (4 osy) a 305 g/m2 (9 osy).
14. Chaqueta de protección para bomberos como se define en la reivindicación 13, en la que el tejido tiene una curvatura circular en una dirección de urdimbre o en una dirección de la trama de 8,9 N (2 libras) a 22,2 N (5 libras) cuando se ensaya de acuerdo con la norma ASTM Prueba D4032.
15. Chaqueta de protección para bomberos como se define en la reivindicación 13, en la que el tejido tiene una resistencia a la rotura en una dirección de la trama superior a 2002 N (450 libras) a 3559 N (800 libras) cuando se ensaya de acuerdo con la norma ASTM Prueba D5034 con un peso de tejido de 170 g/m2 (5 osy) a 271 g/m2 (8 osy) y tiene una resistencia a la rotura en una dirección de urdimbre de más de 2224 N (500 libras) a 3559 N (800 libras).
16. Chaqueta de protección para bomberos como se define en la reivindicación 13, en la que el tejido tiene una resistencia al desgarro en una dirección de urdimbre superior a 890 N (200 libras) a 2002 N (450 libras) y tiene una resistencia al desgarro en una dirección de la trama superior a 890 N (200 libras) a 1779 N (400 libras) cuando se ensayan de acuerdo con la norma ASTM Prueba D5587.
17. Chaqueta de protección para bomberos como se define en la reivindicación 13, en la que el tejido exhibe una longitud característica en una dirección de urdimbre y en una dirección de la trama de menos de 10 mm cuando se ensaya de acuerdo con la norma ASTM Prueba D6413.
Applications Claiming Priority (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| US201213436081 | 2012-03-30 | ||
| US13/436,081 US8819866B2 (en) | 2012-03-30 | 2012-03-30 | Flame resistant fabric and garments made therefrom |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| ES2629256T3 ES2629256T3 (es) | 2017-08-08 |
| ES2629256T5 true ES2629256T5 (es) | 2023-09-11 |
Family
ID=46087530
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| ES12167962T Active ES2629256T5 (es) | 2012-03-30 | 2012-05-15 | Tejido resistente a la llama y prendas confeccionadas con dicho tejido |
Country Status (6)
| Country | Link |
|---|---|
| US (4) | US8819866B2 (es) |
| EP (2) | EP3231906B1 (es) |
| CN (1) | CN103622186B (es) |
| DE (1) | DE202012013092U1 (es) |
| DK (2) | DK2644759T4 (es) |
| ES (1) | ES2629256T5 (es) |
Families Citing this family (45)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CA2814640C (en) * | 2010-10-20 | 2019-04-30 | Teijin Limited | Layered heat-proof protective clothing |
| US9386816B2 (en) * | 2012-02-14 | 2016-07-12 | International Textile Group, Inc. | Fire resistant garments containing a high lubricity thermal liner |
| US8819866B2 (en) * | 2012-03-30 | 2014-09-02 | International Textile Group, Inc. | Flame resistant fabric and garments made therefrom |
| JP6282272B2 (ja) * | 2012-07-27 | 2018-02-21 | ドリファイア エルエルシー | 耐洗熱特性および快適性のための繊維混合物 |
| GB201312229D0 (en) * | 2013-07-08 | 2013-08-21 | A W Hainsworth & Sons Ltd | Improved fire resistant textile material |
| PL3155154T3 (pl) * | 2014-06-13 | 2021-09-20 | Southern Mills, Inc. | Tkanina ognioodporna mająca przędze z długich włókien ciętych o wysokiej wytrzymałości na rozciąganie |
| WO2016010659A1 (en) | 2014-07-15 | 2016-01-21 | Drifire, Llc | Lightweight, dual hazard fabrics |
| WO2016033593A1 (en) | 2014-08-29 | 2016-03-03 | Southern Mills, Inc. | Flame resistant fabrics having cellulosic filament yarns |
| US10405594B2 (en) * | 2015-05-21 | 2019-09-10 | International Textile Group, Inc. | Inner lining fabric |
| US11959196B2 (en) | 2015-07-06 | 2024-04-16 | Pbi Performance Products, Inc. | Phosphonated PBI fiber |
| US20170130372A1 (en) * | 2015-11-05 | 2017-05-11 | International Textile Group, Inc. | Woven fabric with intricate design |
| EP3374564B1 (en) | 2015-11-09 | 2020-04-01 | Milliken & Company | Flame resistant and chemical protective textile material |
| JP6666129B2 (ja) * | 2015-12-11 | 2020-03-13 | 帝人株式会社 | 布帛および繊維製品 |
| US10385481B2 (en) | 2015-12-18 | 2019-08-20 | International Textile Group, Inc. | Inner lining fabric with moisture management properties |
| US10648107B2 (en) | 2016-02-08 | 2020-05-12 | Pbi Performance Products, Inc. | Fabric containing PBI-p fiber |
| USD789655S1 (en) * | 2016-06-02 | 2017-06-20 | Kwikspace Guam, Inc. | Safety shirt |
| USD934574S1 (en) | 2016-10-24 | 2021-11-02 | International Textile Group, Inc. | Flame resistant fabric |
| WO2018084040A1 (ja) * | 2016-11-01 | 2018-05-11 | 帝人株式会社 | 布帛およびその製造方法および繊維製品 |
| CN106592064A (zh) * | 2017-01-10 | 2017-04-26 | 北京邦维普泰防护纺织有限公司 | 一种舒适型阻燃面料及其制作方法 |
| USD859789S1 (en) * | 2018-06-01 | 2019-09-17 | Kwikspace Guam | Jacket |
| USD859790S1 (en) * | 2018-06-01 | 2019-09-17 | Kwikspace Guam | Jacket |
| CA3131032A1 (en) | 2019-02-22 | 2020-08-27 | Jess Black Inc. | Fire-resistant double-faced fabric of knitted construction |
| JP7128365B2 (ja) | 2019-03-28 | 2022-08-30 | サザンミルズ インコーポレイテッド | 難燃性布地 |
| US20200360735A1 (en) | 2019-05-17 | 2020-11-19 | International Textile Group, Inc. | Water Resistant Protective Garment |
| US11564429B2 (en) | 2019-05-24 | 2023-01-31 | Southern Mills, Inc. | Flame resistant finished fabrics exhibiting water repellency and methods for making the same |
| CN110117865B (zh) * | 2019-06-11 | 2020-12-08 | 北京邦维高科特种纺织品有限责任公司 | 面料及其生产方法 |
| WO2021061600A1 (en) * | 2019-09-23 | 2021-04-01 | Tex Tech Industries, Inc. | Moisture wicking aluminized safety gear |
| MX2022006710A (es) | 2019-12-05 | 2022-07-12 | Southern Mills Inc | Telas resistentes a la flama formadas por hilos cortados largos e hilos de filamento. |
| DE102019133347A1 (de) * | 2019-12-06 | 2021-06-10 | DREI-PUNKT-BERUFSKLEIDUNG GmbH | Personenschutzkleidung |
| US11598027B2 (en) | 2019-12-18 | 2023-03-07 | Patrick Yarn Mills, Inc. | Methods and systems for forming a composite yarn |
| JP7541831B2 (ja) * | 2020-02-05 | 2024-08-29 | Ykk株式会社 | 撥水製品、撥水製品の製造方法 |
| USD1011768S1 (en) | 2020-04-27 | 2024-01-23 | Southern Mills, Inc. | Fabric |
| WO2021237080A1 (en) * | 2020-05-21 | 2021-11-25 | Burlington Industries Llc | Wool fabric with stretch properties and garments made therefrom |
| US11702772B2 (en) * | 2020-05-21 | 2023-07-18 | Burlington Industries Llc | Wool fabric with stretch properties and garments made therefrom |
| EP4006219A1 (en) * | 2020-11-30 | 2022-06-01 | Nina Rybchak | Coated woven fabric for protective clothing |
| DE102021003721A1 (de) | 2021-07-20 | 2023-01-26 | Bundesrepublik Deutschland, vertreten durch das Bundesministerium der Verteidigung, dieses vertreten durch das Bundesamt für Ausrüstung, Informationstechnik und Nutzung der Bundeswehr | Verfahren zur Herstellung eines elastischen Garns und Gewebes sowie Gewebe |
| IL310150A (en) | 2021-08-10 | 2024-03-01 | Southern Mills Inc | Fire resistant fabrics |
| US12577708B2 (en) | 2021-11-23 | 2026-03-17 | Safety Components International, Inc. | Outdoor fabric having wool-like properties |
| US12146244B1 (en) | 2022-07-21 | 2024-11-19 | Milliken & Company | Fire-resistant textile |
| US20240065355A1 (en) * | 2022-08-24 | 2024-02-29 | Sublined, LLC | Two-Layered, No-Show Torso Garment |
| USD1071388S1 (en) * | 2022-11-05 | 2025-04-15 | Cindy Duncan | Cover for emergency equipment |
| USD1110038S1 (en) * | 2023-05-16 | 2026-01-27 | Guido Valentini | Sheet material with surface pattern for use on a sanding or polishing machine |
| US20250228307A1 (en) * | 2024-01-12 | 2025-07-17 | Harley-Davidson Motor Company, Inc. | Hooded garment having a multifunctional riding hood |
| WO2026015099A1 (en) * | 2024-07-11 | 2026-01-15 | Akatek Tekni̇k Teksti̇l Sanayi̇ Ve Ti̇caret Anoni̇m Şi̇rketi̇ | Fabric containing flame resistant fiber blend |
| USD1082225S1 (en) * | 2025-02-13 | 2025-07-08 | Yuan Yuan | Fireproof clothing |
Family Cites Families (67)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US279669A (en) * | 1883-06-19 | smith | ||
| US524441A (en) * | 1894-08-14 | johns | ||
| US1990880A (en) * | 1931-03-13 | 1935-02-12 | Packmat Corp | Brake band |
| US2106457A (en) * | 1934-09-26 | 1938-01-25 | Hy Sil Mfg Company | Woven fabric |
| US2521055A (en) * | 1946-11-09 | 1950-09-05 | Us Rubber Co | Textile fabric |
| US2757435A (en) * | 1951-09-28 | 1956-08-07 | Trubenised Company | Fused fabric assemblies |
| US3019821A (en) * | 1955-11-04 | 1962-02-06 | Charles S White | Low friction fabric material |
| US3036602A (en) * | 1959-01-02 | 1962-05-29 | Meyer Hans | Fabric |
| GB1292055A (en) | 1969-03-11 | 1972-10-11 | Courtaulds Ltd | Novelty textile yarns |
| US4304811A (en) | 1980-11-03 | 1981-12-08 | Narricot Industries, Inc. | Heat resistant-wear resistant industrial textile fabric |
| US4759770A (en) * | 1986-05-14 | 1988-07-26 | Burlington Industries, Inc. | Process for simultaneously dyeing and improving the flame-resistant properties of aramid fibers |
| US4749378A (en) * | 1986-05-14 | 1988-06-07 | Burlington Industries, Inc. | Process for improving the flame-resistant properties of aramid fibers |
| USD320475S (en) * | 1987-07-31 | 1991-10-01 | Jeter Jr Dewayne F | Impact suit |
| CA2091478C (en) | 1993-03-11 | 1996-09-24 | Claude Barbeau | Textile material for outer shell of firefighter garment |
| US5928971A (en) | 1996-02-01 | 1999-07-27 | Southern Mills, Inc. | Firefighter's garment |
| US6247179B1 (en) * | 1996-07-15 | 2001-06-19 | Safety Components Fabric Technologies, Inc. | Firefighter garment utilizing improved high-lubricity lining material |
| US5858888A (en) * | 1996-07-15 | 1999-01-12 | Safety Components Fabric Technologies, Inc. | Firefighter garment utilizing improved high-lubricity lining material |
| CA2196004C (en) * | 1997-01-27 | 2000-01-18 | Intertape Polymer Inc | CANVAS DEMONSTRATING IMPROVED TEAR RESISTANCE |
| CN1129461C (zh) | 1996-12-12 | 2003-12-03 | 株式会社高纤 | 球拍用细线 |
| US6192520B1 (en) * | 1998-01-30 | 2001-02-27 | Safety Components Fabric Technologies, Inc. | Water resistant protective garment for fire fighters |
| US6065153A (en) * | 1998-01-30 | 2000-05-23 | Safety Components Fabric Techn | Water resistant protective garment for fire fighters |
| US6867154B1 (en) * | 1998-04-20 | 2005-03-15 | Southern Mills, Inc. | Patterned, flame resistant fabrics and method for making same |
| US6132476A (en) * | 1998-04-20 | 2000-10-17 | Southern Mills, Inc. | Flame and shrinkage resistant fabric blends and method for making same |
| CA2313995A1 (en) * | 2000-02-22 | 2001-08-22 | Lincoln Fabrics, Ltd. | Ballistic resistant fabric |
| US6974785B1 (en) | 2000-03-02 | 2005-12-13 | Bacou-Dailoz Protective Apparel | Outer shell fabric for fire protective garments for firefighters and for workers exposed to risk of flash fire or electric arc |
| FR2811520B1 (fr) | 2000-07-13 | 2002-12-13 | Europrotect France | Tissu de protection thermique |
| US20020122908A1 (en) * | 2000-08-30 | 2002-09-05 | Shulong Li | Abrasion and/or puncture resistant fabrics, airbag cushions, and methods |
| US6750162B2 (en) * | 2000-12-01 | 2004-06-15 | Safety Components Fabric Technologies, Inc. | Treated fabric for luggage |
| US6624096B2 (en) | 2001-08-20 | 2003-09-23 | Cna Holdings, Inc. | Textile fabric for the outer shell of a firefighters's garmet |
| US8071492B2 (en) | 2001-08-20 | 2011-12-06 | Pbi Performance Products, Inc. | Textile fabric for the outer shell of a firefighter's garment |
| US20030228821A1 (en) | 2002-06-06 | 2003-12-11 | Reiyao Zhu | Fire-retardant fabric with improved tear, cut, and abrasion resistance |
| US7589036B2 (en) | 2002-06-07 | 2009-09-15 | Southern Mills, Inc. | Flame resistant fabrics having increased strength |
| US7393800B2 (en) | 2002-06-07 | 2008-07-01 | Southern Mills, Inc. | Flame resistant fabrics having increased strength and abrasion resistance |
| US20030228812A1 (en) | 2002-06-07 | 2003-12-11 | Southern Mills, Inc. | Flame resistant fabrics comprising filament yarns |
| CA2390280A1 (en) * | 2002-06-11 | 2003-12-11 | Interwrap Industries Inc. | Scrim made of twill-woven thermoplastic tapes |
| WO2004039573A2 (en) * | 2002-09-17 | 2004-05-13 | Burlington Industries, Inc. | Improved laminated composite material |
| CA2420271C (en) * | 2003-02-28 | 2009-08-04 | Interwrap Industries Inc. | Multi-layered woven scrim |
| US20050186875A1 (en) | 2004-02-03 | 2005-08-25 | Norfab Corporation | Firefighter garment outer shell fabric utilizing core-spun dref yarn |
| US20050251900A1 (en) * | 2004-05-17 | 2005-11-17 | Harlacker John A | Hazardous duty garments |
| FR2879408B1 (fr) * | 2004-12-20 | 2007-04-20 | Kermel Soc Par Actions Simplif | Materiau multicouches pour vetements de protection contre la chaleur |
| US20070072502A1 (en) * | 2005-01-13 | 2007-03-29 | Safety Components Fabric Technologies, Inc. | Non-coated fabric for outdoor applications |
| US20060154542A1 (en) * | 2005-01-13 | 2006-07-13 | Safety Components Fabric Technologies, Inc. | Non-coated fabric for outdoor applications |
| US7992596B2 (en) * | 2005-01-17 | 2011-08-09 | Tape Weaving Sweden Ab | Method and apparatus for weaving tape-like warp and weft and material thereof |
| WO2006134748A1 (ja) * | 2005-06-17 | 2006-12-21 | Hayashi Yarn Twisting Co., Ltd. | 耐熱性布帛とこれを用いた衣類及び耐熱手袋 |
| US7811952B2 (en) * | 2006-04-20 | 2010-10-12 | Southern Mills, Inc. | Ultraviolet-resistant fabrics and methods for making them |
| US7713891B1 (en) | 2007-06-19 | 2010-05-11 | Milliken & Company | Flame resistant fabrics and process for making |
| JP2009280942A (ja) | 2008-05-26 | 2009-12-03 | Teijin Techno Products Ltd | 防護服用布帛 |
| US20100124862A1 (en) * | 2008-06-06 | 2010-05-20 | Bls Textiles | Woven bullet resistant fabric |
| US20100154621A1 (en) * | 2008-11-11 | 2010-06-24 | University Of Delaware | Ballistic Resistant Fabric Armor |
| USD670435S1 (en) * | 2009-05-07 | 2012-11-06 | Columbia Sportswear North America, Inc. | Heat reflective material with pattern |
| US20110049949A1 (en) | 2009-09-02 | 2011-03-03 | Basmaji Joseph F | Durable Flame Resistant Seat Cover |
| AT508653B1 (de) | 2009-11-02 | 2011-03-15 | Chemiefaser Lenzing Ag | Flammenhemmender stoff für eine schutzkleidung |
| US8209785B2 (en) * | 2010-02-09 | 2012-07-03 | International Textile Group, Inc. | Flame resistant fabric made from a fiber blend |
| GB201004692D0 (en) | 2010-03-19 | 2010-05-05 | Toray Textiles Europ Ltd | Fabric for personal protection garments |
| CA2792073C (en) | 2010-05-11 | 2014-07-22 | Milliken & Company | Flame resistant textile materials providing protection from near infrared radiation |
| US8826469B2 (en) * | 2010-07-20 | 2014-09-09 | Joseph Tony London | Safety net harness |
| CA2814640C (en) * | 2010-10-20 | 2019-04-30 | Teijin Limited | Layered heat-proof protective clothing |
| US20140206248A1 (en) * | 2011-12-20 | 2014-07-24 | Matscitechno Licensing Company | Impact dissipating fabric |
| US8819866B2 (en) * | 2012-03-30 | 2014-09-02 | International Textile Group, Inc. | Flame resistant fabric and garments made therefrom |
| JP5852542B2 (ja) * | 2012-10-10 | 2016-02-03 | 綾羽株式会社 | 炭素繊維強化複合材用織物およびその製造方法 |
| USD695530S1 (en) * | 2012-10-17 | 2013-12-17 | Jav-Jr Llc | Woven braid |
| GB201312229D0 (en) | 2013-07-08 | 2013-08-21 | A W Hainsworth & Sons Ltd | Improved fire resistant textile material |
| USD747076S1 (en) * | 2013-11-21 | 2016-01-12 | Yeriv Reisler | Long jacket |
| USD751274S1 (en) * | 2014-05-16 | 2016-03-15 | Youth Outdoors Unlimited, LLC | Adjustable pants |
| WO2016045712A1 (en) * | 2014-09-23 | 2016-03-31 | Sanko Tekstil Isletmeleri San. Ve Tic. A.S. | Woven fabric having the aspect of a scuba fabric, and method for producing the same |
| USD767824S1 (en) * | 2015-01-17 | 2016-09-27 | Blue Force Gear, Inc. | Utility garment |
| US10405594B2 (en) * | 2015-05-21 | 2019-09-10 | International Textile Group, Inc. | Inner lining fabric |
-
2012
- 2012-03-30 US US13/436,081 patent/US8819866B2/en active Active
- 2012-05-15 ES ES12167962T patent/ES2629256T5/es active Active
- 2012-05-15 DK DK12167962.5T patent/DK2644759T4/da active
- 2012-05-15 EP EP17168070.5A patent/EP3231906B1/en active Active
- 2012-05-15 DE DE201220013092 patent/DE202012013092U1/de not_active Expired - Lifetime
- 2012-05-15 EP EP12167962.5A patent/EP2644759B2/en active Active
- 2012-05-15 DK DK17168070.5T patent/DK3231906T3/da active
-
2013
- 2013-03-18 CN CN201310086263.4A patent/CN103622186B/zh active Active
-
2014
- 2014-08-27 US US14/470,615 patent/US9364694B2/en active Active
-
2015
- 2015-03-24 US US29/521,529 patent/USD834334S1/en active Active
-
2016
- 2016-05-24 US US15/163,209 patent/US9878185B2/en active Active
Also Published As
| Publication number | Publication date |
|---|---|
| CN103622186A (zh) | 2014-03-12 |
| EP3231906A1 (en) | 2017-10-18 |
| EP2644759A9 (en) | 2013-11-20 |
| DK2644759T3 (en) | 2017-07-10 |
| EP2644759B2 (en) | 2023-03-29 |
| EP2644759B1 (en) | 2017-04-26 |
| US20140360619A1 (en) | 2014-12-11 |
| ES2629256T3 (es) | 2017-08-08 |
| DK2644759T4 (da) | 2023-07-03 |
| US9364694B2 (en) | 2016-06-14 |
| US20160375277A1 (en) | 2016-12-29 |
| EP2644759A1 (en) | 2013-10-02 |
| EP3231906B1 (en) | 2023-01-04 |
| US9878185B2 (en) | 2018-01-30 |
| US20130254980A1 (en) | 2013-10-03 |
| DE202012013092U1 (de) | 2014-10-29 |
| CN103622186B (zh) | 2017-04-12 |
| DK3231906T3 (da) | 2023-03-13 |
| US8819866B2 (en) | 2014-09-02 |
| USD834334S1 (en) | 2018-11-27 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| ES2629256T5 (es) | Tejido resistente a la llama y prendas confeccionadas con dicho tejido | |
| US12558579B2 (en) | Woven fabric with intricate design | |
| ES2629055T3 (es) | Ropa protectora resistente al calor, en capas | |
| US8793814B1 (en) | Flame resistant fabric made from a fiber blend | |
| ES3021759T3 (en) | Flame resistant fabrics having cellulosic filament yarns | |
| ES2328940T3 (es) | Tela para prendas de proteccion. | |
| US8650668B2 (en) | Protective garment with low friction characteristics | |
| US10385481B2 (en) | Inner lining fabric with moisture management properties | |
| BR112012010598B1 (pt) | Tecido e vestimenta protetora | |
| US10405594B2 (en) | Inner lining fabric | |
| AU2018220789B2 (en) | Fire resistant textile | |
| JP6934226B2 (ja) | 衣類用摩耗防止布および衣類 | |
| WO2011033145A1 (es) | Textil de doble tela | |
| JP6666129B2 (ja) | 布帛および繊維製品 | |
| WO2015008030A1 (en) | Fire resistant textile material | |
| ES2888659T3 (es) | Tejido imprimible para protección multifuncional | |
| GB2516317A (en) | Fire resistant textile material |
