ES2700581T3 - Un material compuesto, método para producir el mismo y artículos obtenidos del mismo - Google Patents

Un material compuesto, método para producir el mismo y artículos obtenidos del mismo Download PDF

Info

Publication number
ES2700581T3
ES2700581T3 ES13728619T ES13728619T ES2700581T3 ES 2700581 T3 ES2700581 T3 ES 2700581T3 ES 13728619 T ES13728619 T ES 13728619T ES 13728619 T ES13728619 T ES 13728619T ES 2700581 T3 ES2700581 T3 ES 2700581T3
Authority
ES
Spain
Prior art keywords
particles
weight
composite material
core
group
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Active
Application number
ES13728619T
Other languages
English (en)
Inventor
Gloria Stucchi
Kurt Kronawittleithner
Miguel Prieto
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Dow Global Technologies LLC
Original Assignee
Dow Global Technologies LLC
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Dow Global Technologies LLC filed Critical Dow Global Technologies LLC
Application granted granted Critical
Publication of ES2700581T3 publication Critical patent/ES2700581T3/es
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K9/00—Use of pretreated ingredients
    • C08K9/10—Encapsulated ingredients
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B29—WORKING OF PLASTICS; WORKING OF SUBSTANCES IN A PLASTIC STATE IN GENERAL
    • B29D—PRODUCING PARTICULAR ARTICLES FROM PLASTICS OR FROM SUBSTANCES IN A PLASTIC STATE
    • B29D29/00—Producing belts or bands
    • B29D29/06—Conveyor belts
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/06—Layered products comprising a layer of synthetic resin as the main or only constituent of a layer, which is next to another layer of the same or of a different material
    • B32B27/08—Layered products comprising a layer of synthetic resin as the main or only constituent of a layer, which is next to another layer of the same or of a different material of synthetic resin
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/18—Layered products comprising a layer of synthetic resin characterised by the use of special additives
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/28—Layered products comprising a layer of synthetic resin comprising synthetic resins not wholly covered by any one of the sub-groups B32B27/30 - B32B27/42
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/30—Layered products comprising a layer of synthetic resin comprising vinyl (co)polymers; comprising acrylic (co)polymers
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/30—Layered products comprising a layer of synthetic resin comprising vinyl (co)polymers; comprising acrylic (co)polymers
    • B32B27/302—Layered products comprising a layer of synthetic resin comprising vinyl (co)polymers; comprising acrylic (co)polymers comprising aromatic vinyl (co)polymers, e.g. styrenic (co)polymers
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/30—Layered products comprising a layer of synthetic resin comprising vinyl (co)polymers; comprising acrylic (co)polymers
    • B32B27/304—Layered products comprising a layer of synthetic resin comprising vinyl (co)polymers; comprising acrylic (co)polymers comprising vinyl halide (co)polymers, e.g. PVC, PVDC, PVF, PVDF
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/30—Layered products comprising a layer of synthetic resin comprising vinyl (co)polymers; comprising acrylic (co)polymers
    • B32B27/306—Layered products comprising a layer of synthetic resin comprising vinyl (co)polymers; comprising acrylic (co)polymers comprising vinyl acetate or vinyl alcohol (co)polymers
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/30—Layered products comprising a layer of synthetic resin comprising vinyl (co)polymers; comprising acrylic (co)polymers
    • B32B27/308—Layered products comprising a layer of synthetic resin comprising vinyl (co)polymers; comprising acrylic (co)polymers comprising acrylic (co)polymers
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/32—Layered products comprising a layer of synthetic resin comprising polyolefins
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/32—Layered products comprising a layer of synthetic resin comprising polyolefins
    • B32B27/327—Layered products comprising a layer of synthetic resin comprising polyolefins comprising polyolefins obtained by a metallocene or single-site catalyst
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/34—Layered products comprising a layer of synthetic resin comprising polyamides
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/36—Layered products comprising a layer of synthetic resin comprising polyesters
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/36—Layered products comprising a layer of synthetic resin comprising polyesters
    • B32B27/365—Layered products comprising a layer of synthetic resin comprising polyesters comprising polycarbonates
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B38/00—Ancillary operations in connection with laminating processes
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B5/00—Layered products characterised by the non- homogeneity or physical structure, i.e. comprising a fibrous, filamentary, particulate or foam layer; Layered products characterised by having a layer differing constitutionally or physically in different parts
    • B32B5/16—Layered products characterised by the non- homogeneity or physical structure, i.e. comprising a fibrous, filamentary, particulate or foam layer; Layered products characterised by having a layer differing constitutionally or physically in different parts characterised by features of a layer formed of particles, e.g. chips, powder or granules
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B5/00—Layered products characterised by the non- homogeneity or physical structure, i.e. comprising a fibrous, filamentary, particulate or foam layer; Layered products characterised by having a layer differing constitutionally or physically in different parts
    • B32B5/22—Layered products characterised by the non- homogeneity or physical structure, i.e. comprising a fibrous, filamentary, particulate or foam layer; Layered products characterised by having a layer differing constitutionally or physically in different parts characterised by the presence of two or more layers which are next to each other and are fibrous, filamentary, formed of particles or foamed
    • B32B5/30—Layered products characterised by the non- homogeneity or physical structure, i.e. comprising a fibrous, filamentary, particulate or foam layer; Layered products characterised by having a layer differing constitutionally or physically in different parts characterised by the presence of two or more layers which are next to each other and are fibrous, filamentary, formed of particles or foamed one layer being formed of particles, e.g. chips, granules, powder
    • G—PHYSICS
    • G01—MEASURING; TESTING
    • G01N—INVESTIGATING OR ANALYSING MATERIALS BY DETERMINING THEIR CHEMICAL OR PHYSICAL PROPERTIES
    • G01N33/00—Investigating or analysing materials by specific methods not covered by groups G01N1/00 - G01N31/00
    • G01N33/44—Resins; Plastics; Rubber; Leather
    • G01N33/442—Resins; Plastics
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01F—MAGNETS; INDUCTANCES; TRANSFORMERS; SELECTION OF MATERIALS FOR THEIR MAGNETIC PROPERTIES
    • H01F1/00—Magnets or magnetic bodies characterised by the magnetic materials therefor; Selection of materials for their magnetic properties
    • H01F1/01—Magnets or magnetic bodies characterised by the magnetic materials therefor; Selection of materials for their magnetic properties of inorganic materials
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B29—WORKING OF PLASTICS; WORKING OF SUBSTANCES IN A PLASTIC STATE IN GENERAL
    • B29K—INDEXING SCHEME ASSOCIATED WITH SUBCLASSES B29B, B29C OR B29D, RELATING TO MOULDING MATERIALS OR TO MATERIALS FOR MOULDS, REINFORCEMENTS, FILLERS OR PREFORMED PARTS, e.g. INSERTS
    • B29K2995/00—Properties of moulding materials, reinforcements, fillers, preformed parts or moulds
    • B29K2995/0003—Properties of moulding materials, reinforcements, fillers, preformed parts or moulds having particular electrical or magnetic properties, e.g. piezoelectric
    • B29K2995/0008—Magnetic or paramagnetic
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2250/00—Layers arrangement
    • B32B2250/24—All layers being polymeric
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2264/00—Composition or properties of particles which form a particulate layer or are present as additives
    • B32B2264/10—Inorganic particles
    • B32B2264/102—Oxide or hydroxide
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2264/00—Composition or properties of particles which form a particulate layer or are present as additives
    • B32B2264/10—Inorganic particles
    • B32B2264/105—Metal
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2264/00—Composition or properties of particles which form a particulate layer or are present as additives
    • B32B2264/12—Mixture of at least two particles made of different materials
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2270/00—Resin or rubber layer containing a blend of at least two different polymers
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/20—Properties of the layers or laminate having particular electrical or magnetic properties, e.g. piezoelectric
    • B32B2307/208—Magnetic, paramagnetic
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/30—Properties of the layers or laminate having particular thermal properties
    • B32B2307/306—Resistant to heat
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/50—Properties of the layers or laminate having particular mechanical properties
    • B32B2307/54—Yield strength; Tensile strength
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/70—Other properties
    • B32B2307/732—Dimensional properties
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/70—Other properties
    • B32B2307/762—Self-repairing, self-healing
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2413/00—Belts
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2433/00—Closed loop articles
    • B32B2433/02—Conveyor belts

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Health & Medical Sciences (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Medicinal Chemistry (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Wood Science & Technology (AREA)
  • Mechanical Engineering (AREA)
  • Food Science & Technology (AREA)
  • Immunology (AREA)
  • Pathology (AREA)
  • Power Engineering (AREA)
  • Physics & Mathematics (AREA)
  • Analytical Chemistry (AREA)
  • General Physics & Mathematics (AREA)
  • General Health & Medical Sciences (AREA)
  • Biochemistry (AREA)
  • Compositions Of Macromolecular Compounds (AREA)
  • Graft Or Block Polymers (AREA)
  • Polymerisation Methods In General (AREA)
  • Soft Magnetic Materials (AREA)

Abstract

Un método para producir un material compuesto, que comprende las etapas de: proporcionar partículas (A) que comprenden: (i) un núcleo que comprende uno o más materiales magnéticos y (ii) una cubierta que comprende dióxido de silicio; proporcionar un componente polimérico (B) seleccionado del grupo que consiste en homopolímeros de poliolefina, interpolímeros de poliolefina, y sus combinaciones, en el que el componente polimérico está libre de iniciador de radicales libres, y formar una mezcla de las partículas y el componente polimérico.

Description

DESCRIPCIÓN
Un material compuesto, método para producir el mismo y artículos obtenidos del mismo
Campo de la invención
La presente invención se refiere a un material compuesto, método de producir el mismo y artículos obtenidos del mismo, y métodos para fabricar tales artículos.
Antecedentes de la invención
Los elastómeros termoplásticos se utilizan en una variedad de aplicaciones en la preparación de productos de consumo, incluidos mercancías duraderas y productos consumibles. Por ejemplo, los elastómeros termoplásticos se utilizan en las cintas transportadoras utilizadas en la fabricación de tales mercancías y productos, así como en ciertos envases de dichos mercancías y productos. Las cintas transportadoras y/o envase dañados pueden liberar pequeños trozos de material termoplástico que pueden contaminar los productos envasados. Dicha contaminación puede presentar un problema significativo de control de calidad en las industrias alimentarias, médicas y de envasado. Tales piezas de material termoplástico no son detectables por detectores de metales que son instalaciones estándar en líneas de envasado.
Hay numerosas cintas transportadoras detectables de metal que utilizan un óxido metálico como fuente de señal. Sin embargo, tales metales no son detectables en todas las aplicaciones. Por ejemplo, el óxido de hierro es detectable en aplicaciones de productos húmedos pero no en aplicaciones secas. Las inclusiones conductoras (tales como el carbono) tienden a no ser detectables en aplicaciones de productos húmedos.
El material compuesto de óxido de hierro-sílice-poliestireno aplicado en el campo de la separación magnética se describe en CN102336972.
Por lo tanto, aún existe la necesidad de composiciones de elastómeros termoplásticos detectables de metal útiles en aplicaciones tanto húmedas como secas.
Sumario de la invención
La presente invención es un material compuesto, método de producir el mismo y artículos obtenidos del mismo, y métodos para fabricar tales artículos.
En una realización, la presente invención proporciona un material compuesto, que comprenden: (A) una partícula que comprende: (i) un núcleo que comprende uno o más materiales magnéticos y (ii) una cubierta que comprende dióxido de silicio y (B) un componente polimérico seleccionado del grupo que consiste en homopolímeros de poliolefina, interpolímeros de poliolefina, y sus combinaciones, en el que el componente polimérico está libre de iniciador de radicales libres.
Descripción detallada de la invención
La presente invención es un material compuesto, método de producir el mismo y artículos obtenidos del mismo, y métodos para fabricar tales artículos.
El material compuesto de acuerdo con la presente invención comprende: (A) una partícula que comprende: (i) un núcleo que comprende uno o más materiales magnéticos y (ii) una cubierta que comprende dióxido de silicio y (B) un componente polimérico seleccionado del grupo que consiste en homopolímeros de poliolefina, interpolímeros de poliolefina, o sus combinaciones, en el que el componente polimérico está libre del iniciador de radicales libres. En una realización alternativa, la presente invención además proporciona un método para producir un material compuesto que comprende las etapas de: proporcionar partículas que comprenden: (i) un núcleo que comprende uno o más materiales magnéticos y (ii) una cubierta que comprende dióxido de silicio; proporcionar un componente polimérico seleccionado del grupo que consiste en homopolímeros de poliolefina, interpolímeros de poliolefina, o sus combinaciones, en el que el componente polimérico está libre de iniciador de radicales libres, y formar una mezcla de las partículas y el componente polimérico.
En una realización alternativa, la presente invención además proporciona un artículo seleccionado del grupo que consiste en laminados, láminas y películas, en el que el artículo comprende el material compuesto.
En una realización alternativa, la presente invención proporciona un material compuesto, método de producir el mismo, artículos obtenidos del mismo, y método para fabricar tales artículos, de acuerdo con cualquiera de las realizaciones anteriores, excepto que el artículo tiene un espesor en el intervalo de 0,25 a 4 mm. Todos los valores individuales y subintervalos de 0,25 a 4 mm se incluyen en la presente y se describen en la presente; por ejemplo, el espesor del artículo puede ser de un límite inferior de 0,25, 0,5, 1, 1,5, 2, 2,25, 2,75, 3, o 3,75 mm a un límite superior de 0,75, 1,25, 1,75, 2,5, 3, 3,5 o 4 mm. Por ejemplo, el espesor del artículo puede estar en el intervalo de 0,25 a 4 mm, o en la alternativa, el espesor del artículo puede estar en el intervalo de 0,5 a 3 mm, o en la alternativa, o en la alternativa, el espesor del artículo puede estar en el intervalo de 0,5 a 1,5 mm, o en la alternativa, el espesor del artículo puede estar en el intervalo de 0,75 a 2 mm.
En una realización alternativa, la invención además proporciona una cinta transportadora que comprende un artículo de acuerdo con la realización anterior.
En aún otra realización alternativa, la presente invención además proporciona un método para fabricar un artículo que comprende formar un artículo de uno o más materiales compuestos, en el que la etapa de formación se selecciona del grupo de extrusión, calandrado y moldeado.
Para los fines de la invención, el material compuesto es una mezcla física de los componentes.
En una realización alternativa, la presente invención proporciona un material compuesto, método de producir el mismo, artículos obtenidos del mismo, y método para fabricar tales artículos, de acuerdo con cualquiera de las realizaciones anteriores, excepto que una distribución de los componentes (A) y (B) es sustancialmente homogénea. En una realización alternativa, la presente invención proporciona un material compuesto, método de producir el mismo, artículos obtenidos del mismo, y método para fabricar tales artículos, de acuerdo con cualquiera de las realizaciones anteriores, excepto que el interpolímero de poliolefina es un copolímero de poliolefina.
En una realización alternativa, la presente invención proporciona una composición, método de producir el mismo, artículos obtenidos del mismo, y método para fabricar tales artículos, de acuerdo con cualquiera de las realizaciones anteriores, excepto que el componente polimérico se selecciona del grupo que consiste en homopolímero de polietilenos, copolímeros de polietileno/a-olefina, homopolímeros de polipropileno, copolímeros de polipropileno/aolefina, y sus combinaciones.
En una realización alternativa, la presente invención proporciona un material compuesto, método de producir el mismo, artículos obtenidos del mismo, y método para fabricar tales artículos, de acuerdo con cualquiera de las realizaciones anteriores, excepto que la partícula (A) está presente en una cantidad de 2 a 50% en peso sobre la base del peso total del material compuesto.
Todos los valores individuales y subintervalos de 2 a 50% en peso se incluyen en la presente y se describen en la presente; por ejemplo, la cantidad de partículas (A) puede ser de un límite inferior de 2, 12, 18, 22, 28, 32, 38, 42, o 48% en peso a un límite superior de 3, 13, 20, 29, 33, 38, 43, 47 o 50% en peso. Por ejemplo, la cantidad de partículas (A) puede estar en el intervalo de 2 a 50% en peso, o en la alternativa, la cantidad de partículas (A) puede estar en el intervalo de 2,5 a 5% en peso, o en la alternativa, la cantidad de partículas (A) puede estar en el intervalo de 5 a 10% en peso, o en la alternativa, la cantidad de partículas (A) puede estar en el intervalo de 7,5 a 15% en peso.
En una realización alternativa, la presente invención proporciona una composición, método de producir el mismo, artículos obtenidos del mismo, y método para fabricar tales artículos, de acuerdo con cualquiera de las realizaciones anteriores, excepto que el componente polimérico está presente en una cantidad de 50 a 98% en peso sobre la base del peso total del material compuesto.
Todos los valores individuales y subintervalos de 50 a 98% en peso se incluyen en la presente y se describen en la presente; por ejemplo, la cantidad del componente polimérico en el material compuesto puede ser de un límite inferior de 50, 60, 72, 80, 91 o 97% en peso a un límite superior de 51, 63, 75, 83, 92, o 98% en peso. Por ejemplo, la cantidad de el componente polimérico puede estar en el intervalo de 50 a 98% en peso, o en la alternativa, la cantidad del componente polimérico puede estar en el intervalo de 90 a 98% en peso, o en la alternativa, la cantidad del componente polimérico puede estar en el intervalo de 95 a 97,5% en peso, o en la alternativa, la cantidad del componente polimérico puede estar en el intervalo de 85 a 92,5% en peso.
Para los propósitos de la invención, las partículas con una estructura núcleo-cubierta son partículas que son: (i) partículas individuales aisladas rodeadas por una cubierta, (ii) agregados de núcleos agrandados, donde los agregados se han rodeado por una cubierta y/o (iii) agregados agrandados a través de las cubiertas. Los agregados son partículas individuales firmemente agrandadas, por ejemplo, por medio de cuellos de sinterización.
En una realización alternativa, la presente invención proporciona un material compuesto, método de producir el mismo, artículos obtenidos del mismo, y método para fabricar tales artículos, de acuerdo con cualquiera de las realizaciones anteriores, excepto que la cubierta de las partículas que tienen estructura núcleo-cubierta y que están presentes en el material compuesto de acuerdo con la invención puede ser una o más cubiertas que rodean el núcleo.
En una realización alternativa, la presente invención proporciona un material compuesto, método de producir el mismo, artículos obtenidos del mismo, y método para fabricar tales artículos, de acuerdo con cualquiera de las realizaciones anteriores, excepto que la una o más cubiertas comprende dióxido de silicio.
En una realización alternativa, la presente invención proporciona un material compuesto, método de producir el mismo, artículos obtenidos del mismo, y método para fabricar tales artículos, de acuerdo con cualquiera de las realizaciones anteriores, excepto que una cubierta más externa está libre de perforación y consiste esencialmente en dióxido de silicio.
En una realización alternativa, la presente invención proporciona un material compuesto, método de producir el mismo, artículos obtenidos del mismo, y método para fabricar tales artículos, de acuerdo con cualquiera de las realizaciones anteriores, excepto que la una cubierta más externa encierra o rodea completamente el núcleo.
En una realización alternativa, la presente invención proporciona un material compuesto, método de producir el mismo, artículos obtenidos del mismo, y método para fabricar tales artículos, de acuerdo con cualquiera de las realizaciones anteriores, excepto que la cubierta comprende más de una cubierta y las cubiertas externas no están libres de perforación.
Tales cubiertas internas pueden comprender compuestos formados de los elementos involucrados en el material de cubierta y los elementos involucrados en el material del núcleo. A modo de ejemplo, esto puede ser silicato de hierro si el núcleo comprende hierro o compuestos de hierro.
En una realización alternativa, la presente invención proporciona un material compuesto, método de producir el mismo, artículos obtenidos del mismo, y método para fabricar tales artículos, de acuerdo con cualquiera de las realizaciones anteriores, excepto que el espesor de la cubierta está en el intervalo de nanometros.
En una realización alternativa, la presente invención proporciona un material compuesto, método de producir el mismo, artículos obtenidos del mismo, y método para fabricar tales artículos, de acuerdo con cualquiera de las realizaciones anteriores, excepto que el espesor de la cubierta es de 2 a 500 nm. Todos los valores individuales y subintervalos de 2 a 500 nm se incluyen en la presente y se describen en la presente; por ejemplo, el espesor de la cubierta puede ser de un límite inferior de 2, 12, 18, 24, 30, 38, 44, o 49 nm a un límite superior de 3, 9, 15, 20, 29, 37, 45 o 50 nm. Por ejemplo, el espesor de la cubierta puede estar en el intervalo de 2 a 50 nm, o en la alternativa, el espesor de la cubierta puede estar en el intervalo de 5 a 30 nm, o en la alternativa, el espesor de la cubierta puede estar en el intervalo de 20 a 40 nm, o en la alternativa, el espesor de la cubierta puede estar en el intervalo de 40 a 50 nm.
En una realización alternativa, la presente invención proporciona un material compuesto, método de producir el mismo, artículos obtenidos del mismo, y método para fabricar tales artículos, de acuerdo con cualquiera de las realizaciones anteriores, excepto que la cubierta está sustancialmente libre de poros. En una realización alternativa, la presente invención proporciona un material compuesto, método de producir el mismo, artículos obtenidos del mismo, y método para fabricar tales artículos, de acuerdo con cualquiera de las realizaciones anteriores, excepto que el espesor de la cubierta tiene grupos hidroxi libres sobre la superficie.
Los materiales magnéticos útiles en las realizaciones de la invención son materiales paramagnéticos, ferromagnéticos, ferrimagnéticos o superparamagnéticos, o una mezcla de estos. En una realización alternativa, la presente invención proporciona un material compuesto, método de producir el mismo, artículos obtenidos del mismo, y método para fabricar tales artículos, de acuerdo con cualquiera de las realizaciones anteriores, excepto que el material magnético sea seleccionado del grupo que consiste en material y materiales superparamagnéticos que solo tienen magnetización ligera restante.
En una realización alternativa, la presente invención proporciona un material compuesto, método de producir el mismo, artículos obtenidos del mismo, y método para fabricar tales artículos, de acuerdo con cualquiera de las realizaciones anteriores, excepto que las partículas (A) comprenden material superparamagnético y además exhibe histéresis.
En una realización alternativa, la presente invención proporciona un material compuesto, método de producir el mismo, artículos obtenidos del mismo, y método para fabricar tales artículos, de acuerdo con cualquiera de las realizaciones anteriores, excepto que el material de núcleo se selecciona del grupo que consiste en Fe, Co y Ni; óxidos de Fe, Co y/o Ni, tales como Fe3O4 y gamma-Fe2O3; materiales ferromagnéticas tipo espinela tal como MgFe2O4 , MnFe2O4 y CoFe2O4; aleaciones, tales como CoPt3 y FePt; y sus combinaciones.
En una realización alternativa, la presente invención proporciona un material compuesto, método de producir el mismo, artículos obtenidos del mismo, y método para fabricar tales artículos, de acuerdo con cualquiera de las realizaciones anteriores, excepto que el material de núcleo comprende uno o más óxido de hierros seleccionado del grupo que consiste en hematita, magnetita y maghemita, o una mezcla de dos o tres de estos óxidos de hierro. En una realización alternativa, la presente invención proporciona un material compuesto, método de producir el mismo, artículos obtenidos del mismo, y método para fabricar tales artículos, de acuerdo con cualquiera de las realizaciones anteriores, excepto que el material de núcleo consiste esencialmente en uno o más óxido de hierros seleccionado del grupo que consiste en hematita, magnetita y maghemita, o una mezcla de dos o tres de estos óxidos de hierro.
Las proporciones del material de núcleo y de un material de cubierta dentro de la estructura de núcleo/cubierta pueden variar dentro de límites amplios en función del material de núcleo, del espesor de la cubierta, y de la estructura de las partículas, aisladas o agregadas. Las proporciones del material de núcleo y del material de cubierta son generalmente en cada caso desde 10 a 90% en peso.
Todos los valores individuales y subintervalos de 10 a 90% en peso se incluyen en la presente y se describen en la presente; por ejemplo, la cantidad de núcleo en la estructura de núcleo/cubierta puede ser de un límite inferior de 10, 20, 30, 40, 50, 60, 70, 80, o 89% en peso a un límite superior de 15, 25, 35, 45, 55, 65, 75, 85 o 90% en peso. Por ejemplo, la cantidad de el núcleo en la estructura de núcleo/cubierta puede estar en el intervalo de 10 a 90% en peso, o en la alternativa, la cantidad de el núcleo en la estructura de núcleo/cubierta puede estar en el intervalo de 50 a 90% en peso, o en la alternativa, la cantidad del núcleo en la estructura de núcleo/cubierta puede estar en el intervalo de 50 a 80% en peso, o en la alternativa, la cantidad de el núcleo en la estructura de núcleo/cubierta puede estar en el intervalo de 75 a 85% en peso.
Asimismo, todos los valores individuales y subintervalos de 10 a 90% en peso con respecto a la cantidad de cubierta en la estructura de núcleo/cubierta se incluyen en la presente y se describen en la presente; por ejemplo, la cantidad de cubierta en la estructura de núcleo/cubierta puede ser de un límite inferior de 10, 20, 30, 40, 50, 60, 70, 80, o 89% en peso a un límite superior de 15, 25, 35, 45, 55, 65, 75, 85 o 90% en peso. Por ejemplo, la cantidad de la cubierta en la estructura de núcleo/cubierta puede estar en el intervalo de 10 a 90% en peso, o en la alternativa, la cantidad de la cubierta en la estructura de núcleo/cubierta puede estar en el intervalo de 10 a 50% en peso, o en la alternativa, la cantidad de la cubierta en la estructura de núcleo/cubierta puede estar en el intervalo de 30 a 50% en peso, o en la alternativa, la cantidad de el núcleo en la estructura de núcleo/cubierta puede estar en el intervalo de 15 a 25% en peso.
En una realización alternativa, la presente invención proporciona un material compuesto, método de producir el mismo, artículos obtenidos del mismo, y método para fabricar tales artículos, de acuerdo con cualquiera de las realizaciones anteriores, excepto que el área de superficie BET del núcleo/cubierta partículas puede ser de 5 a 500 m2/g. Todos los valores individuales y subintervalos de 5 a 500 m2/g se incluyen en la presente y se describen en la presente; por ejemplo, el área de superficie BET del núcleo/cubierta partículas puede ser de un límite inferior de 5, 50, 100, 150, 200, 250, 300, 350, 400 o 450 m2/g a un límite superior de 10, 20, 110, 160, 210, 260, 310, 360, 410, 460 o 500 m2/g. Por ejemplo, el área de superficie BET del núcleo/cubierta partículas puede estar en el intervalo de 5 a 500 m2/g, o en la alternativa, el área de superficie BET del núcleo/cubierta partículas puede estar en el intervalo de 30 a 300 m2/g, o en la alternativa, el área de superficie BET del núcleo/cubierta partículas puede estar en el intervalo de 40 a 150 m2/g, o en la alternativa, el área de superficie BET del núcleo/cubierta partículas puede estar en el intervalo de 50 a 100 m2/g.
En una realización alternativa, la presente invención proporciona un material compuesto, método de producir el mismo, artículos obtenidos del mismo, y método para fabricar tales artículos, de acuerdo con cualquiera de las realizaciones anteriores, excepto que el diámetro promedio de las partículas es de 5 a 100 nm. Todos los valores individuales y subintervalos de 5 a 100 nm se incluyen en la presente y se describen en la presente; por ejemplo, el diámetro promedio de las partículas puede ser de un límite inferior de 5, 15, 25, 35, 45, 55, 65, 75, 85 o 95 nm a un límite superior de 10, 20, 30, 40, 50, 60, 70, 80, 90 o 100 nm. Por ejemplo, el diámetro promedio de las partículas puede estar en el intervalo de 5 a 100 nm, o en la alternativa, el diámetro promedio de las partículas puede estar en el intervalo de 30 a 80 nm, o en la alternativa, el diámetro promedio de las partículas puede estar en el intervalo de 50 a 70 nm, o en la alternativa, el diámetro promedio de las partículas puede estar en el intervalo de 55 a 65 nm. En una realización alternativa, la presente invención proporciona un material compuesto, método de producir el mismo, artículos obtenidos del mismo, y método para fabricar tales artículos, de acuerdo con cualquiera de las realizaciones anteriores, excepto que el 90% de extensión de la distribución proporcional de las partículas es de 5 a 60 nm. Todos los valores individuales y subintervalos de 5 a 60 nm se incluyen en la presente y se describen en la presente; por ejemplo, el 90% de extensión de la distribución proporcional de las partículas puede ser de un límite inferior de 5, 15, 25, 35, 45, o 55 nm a un límite superior de 10, 20, 30, 40, 50 o 60 nm. Por ejemplo, el 90% de extensión de la distribución proporcional de las partículas puede estar en el intervalo de 5 a 60 nm, o en la alternativa, el 90% de extensión de la distribución proporcional de las partículas puede estar en el intervalo de l5 a 50 nm, o en la alternativa, el 90% de extensión de la distribución proporcional de las partículas puede estar en el intervalo de 5 a 40 nm.
En una realización alternativa, la presente invención proporciona un material compuesto, método de producir el mismo, artículos obtenidos del mismo, y método para fabricar tales artículos, de acuerdo con cualquiera de las realizaciones anteriores, excepto que las partículas que tienen estructura de núcleo/cubierta están modificadas en superficie. Para los fines de la invención, modificado en superficie significa que al menos una porción de los grupos hidroxi ubicados en la superficie del polvo han reaccionado con un modificador de superficie para formar un enlace químico. El enlace químico es preferiblemente un enlace covalente, enlace iónico o enlace coordinativo con formación de un complejo entre el modificador de superficie y la partícula. Un enlace coordinativo significa la formación de un complejo.
El modificador de superficie puede ser preferiblemente modificadores de superficie que tienen, como grupo funcional, un grupo ácido carboxílico, un grupo cloruro de acilo, un grupo éster, un grupo nitrilo, un grupo isonitrilo, un grupo hidroxi, un grupo tiol, un grupo epoxi, un grupo anhídrido, un grupo amida, un grupo amino o un grupo silanol.
En una realización alternativa, la presente invención proporciona un material compuesto, método de producir el mismo, artículos obtenidos del mismo, y método para fabricar tales artículos, de acuerdo con cualquiera de las realizaciones anteriores, excepto que los modificadores de la superficie son silanos que tienen al menos un grupo no hidrolizable o un grupo hidroxi, en particular organosilanos hidrolizables que también tienen al menos un resto no hidrolizable.
Los ejemplos son silanos de la fórmula general RaSiX4-a, en la que los restos R son idénticos o diferentes y son grupos no hidrolizables, los restos X son idénticos o diferentes y son grupos hidrolizables o grupos hidroxi, y a es el valor 1, 2 o 3 El valor de a es preferiblemente 1. Los ejemplos de los grupos hidrolizables X en la fórmula general, donde estos pueden ser idénticos o diferentes entre sí, son hidrógeno o halógeno, F, Cl, Br o I; alcoxi, en particular alcoxi C1-C6 , tal como metoxi, etoxi, n-propoxi, isopropoxi y butoxi; ariloxi, en particular ariloxi C6-C10, tal como fenoxi; aciloxi, en particular aciloxi C1-C6 , tal como acetoxi o propioniloxi; alquilcarbonilo, en particular alquilcarbonilo C2-C7, tal como acetilo; amino, en particular monoalquilamino o dialquilamino.
En una realización particular, los restos hidrolizables son halógeno, grupos alcoxi y grupos aciloxi. En otra realización, los restos hidrolizables son grupos alcoxi C1-C4 , en particular metoxi y etoxi.
Los restos R no hidrolizables que pueden ser idénticos o difieren entre sí pueden ser restos R no hidrolizables que no tienen un grupo funcional. A modo de ejemplo, el resto R no hidrolizable que no tiene un grupo funcional puede ser alquilo, en particular alquilo C1-C8 , tal como metilo, etilo, n-propilo, isopropilo, n-butilo, sec-butilo y terc-butilo, pentilo, hexilo, octilo o ciclohexil; alquenilo, en particular alquenilo C2-C6 , tal como vinilo, 1-propenilo, 2-propenil y butenilo; alquinilo, en particular alquinilo C2-C6, tal como acetilenilo y propargilo; arilo, en particular arilo C6-C10 tal como fenilo y naftilo, y también los correspondientes restos alcarilo, tales como tolilo, bencilo y fenetilo.
En aún otras realizaciones, los modificadores de superficie se seleccionan del grupo que consiste en CH SiCl3, CHaSi(OC2H5)a, CH3Si(OCH3)3, C2H5S O 3, C2HaSi(OC2Ha)3, C2H5Si(OCH3)3, C3H7Si(OC2Ha)3, ^ ^ O ^ S iC s ^ C l, (CH3)2SiCl2, (CH3)2Si(OC2H5)2, (CH3)2Si(OH)2, C6H5Si(OCH3)3, CaH5Si(OC2H5)3, C6H5CH2CH2Si(OCH3)3, (CaH5)2SiCl2, (CaH5)2Si(OC2H5)2, (iso-C3H7)3SiOH, CH2=CHSi(OOCCH3)3, CH2=CHSiCl3, CH2=CH--Si(OC2H5)3, CH2=CHSi(OC2H5)3, CH2=CH--Si(OC2H4OCH3)3, CH2=CH--CH2--Si(OC2H5)3, CH2=CH-CH22-Si(OC2H5)3, CH2=CH2--Si(OOOC2H3)3, n-CaH13-CH2-CH2--Si(OC2H5)3 , n-C8H17--CH2CH2-Si(OC2H5)3, .gamma.-glicidiloxipropiltrimetoxisilano, .gamma.- glicidiloxipropiltrietoxisilano, 3-isocianatopropil-trietoxisilano, 3-isocianatopropildimetilclorosilano, 3-aminopropiltrimetoxisilano, 3-aminopropiltrietoxisilano, N-(2-aminoetil)-3-aminopropiltrimetoxisilano, N-[N'-(2'-aminoetil)-2-aminoetil]-3-aminopropiltrimetoxisilano, hidroximetiltrietoxisilano, 2-[metoxi(polietileneoxi)propil]trimetoxisilano, bis(hidroxietil)-3- aminopropiltrietoxisilano, N-hidroxietil-N-metilaminopropiltrietoxisilano, 3-(meth)acriloxipropiltrietoxisilano y 3-(meth)acriloxipropiltrimetoxisilano.
En aún otra realización, los modificadores de superficie se seleccionan del grupo que consiste en octiltrimetoxisilano, octiltrietoxisilano, hexametildisilazano, 3- metacriloxipropiltrimetoxisilano, 3-metacriloxipropiltrietoxisilano, dimetilpolisiloxano, glicidiloxipropiltrimetoxisilano, glicidiloxipropil-trietoxisilano, nonafluorohexiltrimetoxisilano, tridecaflourooctiltrimetoxisilano, tridecaflourooctiltrietoxisilano, aminopropiltrietoxisilano, y silanos funcionalizados con alquilo, de cadena corta y oligoméricos. Los siguientes pueden ser muy particularmente preferidos: octiltrimetoxisilano, octiltrietoxisilano, dimetilpolisiloxanos y silanos funcionalizados con alquilo, de cadena corta y oligoméricos.
En una realización alternativa, la presente invención proporciona un material compuesto, método de producir el mismo, artículos obtenidos del mismo, y método para fabricar tales artículos, de acuerdo con cualquiera de las realizaciones anteriores, excepto que las partículas con estructura de núcleo/cubierta tienen un contenido de carbono de 0,1 a 10% en peso, en función de la naturaleza del reactivo modificador de superficie y la cantidad del mismo. Todos los valores individuales y subintervalos de 0,1 a 10% en peso se incluyen en la presente y se describen en la presente; por ejemplo, el contenido de carbono de la estructura de núcleo/cubierta puede ser de un límite inferior de 0,1, 2, 4, 6, o 8% en peso a un límite superior de 0,2, 3, 5, 7, 9 o 10% en peso. Por ejemplo, el contenido de carbono de la estructura de núcleo/cubierta puede estar en el intervalo de 0,1 a 10% en peso, o en la alternativa, el contenido de carbono de la estructura de núcleo/cubierta puede estar en el intervalo de 1 a 6% en peso.
El componente polimérico (B) se selecciona del grupo que consiste en homopolímeros de poliolefina, interpolímeros de poliolefina y sus combinaciones.
Como se usa en la presente, el término "polímero a base de etileno" se refiere a un polímero que se forma a partir de más del 50 por ciento en moles de monómero de etileno polimerizado (sobre la base de la cantidad total de monómeros polimerizables), y, opcionalmente, uno o más comonómeros.
Como se usa en la presente, el término "polímero a base de propileno" se refiere a un polímero que se forma a partir de más del 50 por ciento en moles de monómero de propileno polimerizado (sobre la base de la cantidad total de monómeros polimerizables), y, opcionalmente, uno o más comonómeros.
Como se usa en la presente, el término “interpolímero de etileno/a-olefina” que se forma a partir de más de 50 por ciento en moles de monómero de etileno polimerizado (sobre la base de la cantidad total de monómeros polimerizables), y al menos un comonómero de a-olefina.
El término "homopolímero" es un polímero que se forma a partir de un solo tipo de monómero, tal como el etileno. El término "interpolímero" se refiere a polímeros preparados mediante la copolimerización de al menos dos tipos diferentes de monómeros. El término interpolímero incluye copolímeros, generalmente empleados para referirse a polímeros preparados a partir de dos monómeros diferentes, y polímeros preparados a partir de más de dos tipos diferentes de monómeros, tal como los terpolímeros.
En una realización, el componente polimérico (B) se selecciona del grupo que consiste en homopolímeros de polietileno, interpolímeros a base de polietileno, homopolímeros de polipropileno, copolímeros de polipropileno/aolefina y sus combinaciones. Los ejemplos de componente poliméricos incluyen homopolímeros y copolímeros (que incluyen los elastómeros) de una a-olefina tal como etileno, propileno, 1-buteno, 3-metil-1-buteno, 4-metil-1-penteno, 3-metil-1 -penteno, 1-hepteno, 1-hexeno, 1-octeno, 1-deceno y 1-dodeceno, como se representa típicamente por polietileno, polipropileno, poli-1-buteno, poli-3-metil-1-buteno, poli-3-metil-1-penteno, polietil-4-metil-1-penteno, copolímero de etileno-propileno, copolímero de etileno-1-buteno y copolímero de propileno-1-buteno; copolímeros (que incluyen elastómeros) de una a-olefina con un dieno conjugado o no conjugado, que se representa típicamente por el copolímero de etileno-butadieno y el copolímero de etileno-etiliden-norborneno; y poliolefinas (que incluyen los elastómeros) tales como copolímeros de dos o más a-olefinas con un dieno conjugado o no conjugado, que se representa típicamente por copolímero de etileno-propileno-butadieno, copolímero de etileno-propilenodiciclopentadieno, copolímero de etileno-propileno-1,5-hexadieno y copolímero de etileno-propileno-etilidenonorborneno; copolímeros de etileno-compuesto vinílico tales como copolímero de etileno-acetato de vinilo, copolímero de etileno-alcohol vinílico, copolímero de etileno-cloruro de vinilo, copolímeros de ácido etilenacrílico o etilen-(met)acrílico y copolímero de etilen-(met)acrilato; copolímeros estirénicos (que incluyen elastómeros) tal como poliestireno, ABS, copolímero de acrilonitrilo-estireno, copolímero de a-metilestireno-estireno, alcohol de estireno y vinilo, acrilatos de estireno tales como metilacrilato de estireno, butilacrilato de estireno, y butil metacrilato de estireno, y butadieno de estireno y polímeros de estireno reticulados; y copolímeros de bloques de estireno (que incluyen los elastómeros) tales como copolímero de estireno-butadieno y sus hidratos, y copolímero de tribloque de estireno-isopreno-estireno; compuestos de polivinilo tales como cloruro de polivinilo, cloruro de polivinilideno, copolímero de cloruro de vinilo y cloruro de vinilideno, acrilato de polimetilo y metacrilato de polimetilo; poliamidas tales como nylon 6, nylon 6,6 y nylon 12; poliésteres termoplásticos tales como tereftalato de polietileno y tereftalato de polibutileno; policarbonato, óxido de polifenileno y similares; y resinas a base de hidrocarburos vítreos, que incluyen polímeros de poli-diciclopentadieno y polímeros relacionados (copolímeros, terpolímeros); monoolefinas saturadas tales como acetato de vinilo, propionato de vinilo y butirato de vinilo y similares; ésteres vinílicos tales como ésteres de ácidos monocarboxílicos, que incluyen acrilato de metilo, acrilato de etilo, acrilato de n-butilo, acrilato de isobutilo, acrilato de dodecilo, acrilato de n-octilo, acrilato de fenilo, metacrilato de metilo, metacrilato de etilo y metacrilato de butilo y similares; acrilonitrilo, metacrilonitrilo, acrilamida, mezclas de los mismos; resinas producidas por metátesis de apertura de anillo y polimerización de metátesis cruzada y similares. Estas resinas se pueden usar solas o en combinaciones de dos o más.
En una realización particular, la resina termoplástica puede comprender un interpolímero de etilen a-olefina con un comonómero que comprende un alqueno, tal como 1-octeno.
Los interpolímeros de multibloques de etilen a-olefina utilizados en las realizaciones descriptas en la presente pueden ser interpolímeros de etileno con al menos una a-olefina C3-C20. Los interpolímeros pueden comprender además diolefina C4-C18 y/o alquenilbenceno. Los comonómeros insaturados adecuados útiles para polimerizar con etileno incluyen, por ejemplo, monómeros etilénicamente insaturados, dienos conjugados o no conjugados, polienos, alquenilbencenos, etc. Los ejemplos de tales comonómeros incluyen aolefinas C3-C20 tales como propileno, isobutileno, 1-buteno, 1-hexeno, 1-penteno, 4-metil-1-penteno, 1-hepteno, 1-octeno, 1-noneno, 1-deceno y similares. En ciertas realizaciones, las a-olefinas pueden ser 1-buteno o 1-octeno. Otros monómeros adecuados incluyen estireno, estirenos sustituidos con halo o alquilo, vinilbenzociclobutano, 1,4-hexadieno, 1,7-octadieno y nafténicos (tal como, por ejemplo ciclopenteno, ciclohexeno y cicloocteno).
Las realizaciones descriptas en la presente también pueden incluir un componente polimérico que puede incluir al menos un interpolímero de olefina de múltiples bloques. Los interpolímeros de olefinas de múltiples bloques adecuados pueden incluir los descritos por ejemplo, en la solicitud de patente provisional U.S. N.° 60/818.911. El término "copolímero de múltiples bloques" o se refiere a un polímero que comprende dos o más regiones o segmentos químicamente distintos (denominados "bloques") preferiblemente unidos de manera lineal, es decir, un polímero que comprende unidades químicamente diferenciadas que se unen de extremo a extremo con respecto a la funcionalidad etilénica polimerizada, en lugar de en forma colgante o injertada.
Los interpolímeros de múltiples bloques descriptos en la presente se pueden diferenciar de los copolímeros aleatorios convencionales, las mezclas físicas de polímeros y los copolímeros de bloques preparados mediante la adición secuencial de monómeros, catalizadores de flujo y técnicas de polimerización aniónica o catiónica. En particular, en comparación con un copolímero aleatorio del mismo monómero y contenido de monómero a cristalinidad o módulo equivalente, los interpolímeros tienen mejor resistencia al calor (mayor) medida por punto de fusión, mayor temperatura de penetración de TMA, mayor resistencia a la tracción a altas temperaturas, y o un mayor módulo de almacenamiento de torsión a alta temperatura según lo determinado por el análisis mecánico dinámico.
Otros interpolímeros de olefinas incluyen polímeros que comprenden monómeros aromáticos de monovinilideno que incluyen estireno, o-metilestireno, p-metilestireno, t-butilestireno y similares. En particular, se pueden usar interpolímeros que comprenden etileno y estireno. En otras realizaciones, se pueden usar copolímeros que comprenden etileno, estireno y una a-olefina C3-C20, que comprende opcionalmente un dieno C4-C20.
Los monómeros de dieno no conjugados adecuados pueden incluir dieno de hidrocarburo de cadena lineal, cadena ramificada o cíclica que tiene de 6 a 15 átomos de carbono. Los ejemplos de dienos no conjugados adecuados incluyen, pero no se limitan a, dienos acíclicos de cadena lineal, tales como 1,4-hexadieno, 1,6-octadieno, 1,7-octadieno, 1,9-decadieno, dienos acíclicos de cadena ramificada, tal como 5-metil-1,4-hexadieno; 3,7-dimetil-1,6-octadieno; 3,7-dimetil1-1,7-octadieno e isómeros mixtos de dihidromiriceno y dihidroocineno, dienos alicíclicos de anillo único, tales como 1,3-ciclopentadieno; 1,4-ciclohexadieno; 1,5-ciclooctadieno y 1,5-ciclododecadieno, y dienos anulares fusionados y con puente alicíclicos de múltiples anillos, tales como tetrahidroindeno, metil tetrahidroindeno, diciclopentadieno, biciclo-(2,2,1)-hepta-2,5-dieno; alquenilo, alquilideno, cicloalquenilo y cicloalquilideno norbornenos, tales como 5-metileno-2-norborneno (MNB); 5-propeny1-2-norborneno, 5-isopropilideno-2-norborneno, 5-(4-ciclopentenil) -2-norborneno, 5-ciclohexiliden-2-norborneno, 5-vinil-2-norborneno y norbornadieno. De los dienos utilizados típicamente para preparar EPDM, los dienos particularmente preferidos son 1,4-hexadieno (HD), 5-etiliden-2-norborneno (ENB), 5-viniliden-2-norborneno (VNB), 5-metilen-2-norborneno (MNB) y diciclopentadieno (DCPD). Una clase de polímeros deseables que se pueden usar de acuerdo con las realizaciones descriptas en la presente incluye interpolímeros elastoméricos de etileno, una a-olefina C3-C20, especialmente propileno, y opcionalmente uno o más monómeros de dieno. Las a-olefina preferidas para uso en esta realización se designan por la fórmula CH2 = CHR*, donde R* es un grupo alquilo lineal o ramificado de 1 a 12 átomos de carbono. Los ejemplos de a-olefinas adecuadas incluyen, pero no se limitan a, propileno, isobutileno, 1-buteno, 1-penteno, 1-hexeno, 4-metil-1-penteno y 1-octeno. Una a-olefina particularmente preferida es propileno. Los polímeros a base den propileno se denominan generalmente en la técnica polímeros EP o EPDM. Los dienos adecuados para uso en la preparación de tales polímeros, especialmente polímeros de tipo EPDM de múltiples bloques, incluyen dienos conjugados o no conjugados, de cadena lineal o ramificada, cíclicos o policíclicos que comprenden de 4 a 20 carbonos. Los dienos preferidos incluyen 1,4-pentadieno, 1,4-hexadieno, 5-etiliden-2-norborneno, diciclopentadieno, ciclohexadieno y 5-butilideno-2-norborneno. Un dieno particularmente preferido es 5-etiliden-2-norborneno.
En realizaciones específicas, se pueden usar poliolefinas tales como polipropileno, polietileno, copolímeros de los mismos y mezclas de los mismos, así como terpolímeros de etileno-propileno-dieno. En algunas realizaciones, los polímeros olefínicos preferidos incluyen polímeros homogéneos, como se describe en la patente U.S. N.° 3.645.992 presentada a Elston; polietileno de alta densidad (HDPE), como se describe en la patente U.S. N.° 4.076.698 presentada a Anderson; polietileno lineal de baja densidad heterogéneamente ramificado (LLDPE); polietileno de densidad lineal ultra baja ramificado heterogéneamente (ULDPE); copolímeros lineales de etileno/a-olefina homogéneamente ramificados; polímeros de etileno/a-olefina sustancialmente lineales, homogéneamente ramificados, que se pueden preparar, por ejemplo, mediante métodos descritos en la patente U.S. Nros 5.272.236 y 5.278.272, y polímeros de etileno polimerizados por radicales libres a alta presión, tales como polietileno de baja densidad (LDPE) o polímeros de etilen acetato de vinilo (EVA).
Las composiciones de polímeros y mezclas de los mismos, descritas en las patentes U.S. Nros. 6.566.446, 6.538.070, 6.448.341, 6.316.549, 6.111.023, 5.869.575, 5.844.045, o 5.677.383 también pueden ser adecuadas en algunas realizaciones. En algunas realizaciones, las mezclas pueden incluir dos polímeros de Ziegler-Natta diferentes. En otras realizaciones, las mezclas pueden incluir mezclas de un polímero de Ziegler-Natta y un polímero de metaloceno. En aún otras realizaciones, el polímero usado en la presente puede ser una mezcla de dos polímeros de metaloceno diferentes. En otras realizaciones, se pueden usar polímeros catalizadores de sitio único. En algunas realizaciones, el polímero es un copolímero o interpolímero a base de propileno. En algunas realizaciones particulares, el copolímero o interpolímero de propileno/etileno se caracteriza por tener secuencias de propileno sustancialmente isotácticas. El término "secuencias de propileno sustancialmente isotácticas" y términos similares significan que las secuencias tienen una tríada isotáctica (mm) medida por 13C RMN mayor de aproximadamente 0,85 en una realización; mayor que aproximadamente 0,90 en otra realización; mayor que aproximadamente 0,92 en otra realización; y mayor que aproximadamente 0,93 en otra realización. Las tríadas isotácticas son bien conocidas en la técnica y se describen, por ejemplo, en las patentes U.S. Nros 5.504.172 y WO 00/01745, que se refieren a la secuencia isotáctica en términos de una unidad de tríada en la cadena molecular de copolímero determinada por espectros de 13C RMN.
Los polímeros sustancialmente lineales adecuados útiles en una realización de la invención incluyen polímeros ENGAGE y polímeros AFFINITY (ambos disponibles en The Dow Chemical Company).
Los polímeros a base de propileno útiles en ciertas realizaciones de la invención incluyen homopolímero de propileno (hPP) e interpolímeros de propileno, que incluyen, por ejemplo, interpolímero de propileno aleatorio (rPP). Los interpolímeros a base de propileno adecuados útiles en una realización de la invención incluyen polímeros VERSIFY (disponibles en The Dow Chemical Company) y polímeros VISTAMAXX (disponibles en ExxonMobil Chemical Co.).
En una realización alternativa, la presente invención proporciona un material compuesto, método de producir el mismo, artículos obtenidos del mismo, y método para fabricar tales artículos, de acuerdo con cualquiera de las realizaciones anteriores, excepto que el componente polimérico no incluye unidades de copolímero derivadas de un copolímero seleccionado del grupo que consiste en etileno- acetato de vinilo (EVA), etileno- acrilato de butilo (EBA), etileno- acrilato de etilo (EEA) y/o etileno-acrilato de metilo (EMA).
En una realización alternativa, la presente invención proporciona un material compuesto, que comprende: (A) una partícula que consiste esencialmente en: (i) un núcleo que comprende uno o más materiales magnéticos y (ii) una cubierta que comprende dióxido de silicio y (B) un componente polimérico seleccionado del grupo que consiste en homopolímeros de poliolefina, interpolímeros de poliolefina, y sus combinaciones, en el que se proporciona el componente polimérico que está libre de iniciador de radicales libres.
En una realización alternativa, la presente invención proporciona un material compuesto, que consiste esencialmente en: (A) una partícula que comprende: (i) un núcleo que comprende uno o más materiales magnéticos y (ii) una cubierta que comprende dióxido de silicio y (B) un componente polimérico seleccionado del grupo que consiste en homopolímeros de poliolefina, interpolímeros de poliolefina, y sus combinaciones, en el que se proporciona el componente polimérico que está libre de iniciador de radicales libres.
En una realización alternativa, la presente invención proporciona un material compuesto, que consiste esencialmente en: (A) una partícula que consiste esencialmente en: (i) un núcleo que comprende uno o más materiales magnéticos y (ii) una cubierta que comprende dióxido de silicio y (B) a componente polimérico seleccionado del grupo que consiste en homopolímeros de poliolefina, interpolímeros de poliolefina, y sus combinaciones, en el que se proporciona el componente polimérico que está libre de iniciador de radicales libres. En una realización alternativa, la presente invención proporciona un material compuesto, que consiste esencialmente en: (A) una partícula que consiste esencialmente en: (i) un núcleo que consiste esencialmente en uno o más materiales magnéticos y (ii) una cubierta que consiste esencialmente en dióxido de silicio y (B) a componente polimérico seleccionado del grupo que consiste en homopolímeros de poliolefina, interpolímeros de poliolefina, y sus combinaciones, en el que se proporciona el componente polimérico que está libre de iniciador de radicales libres. Una cinta transportadora puede comprender una o más capas.
Como se usa en la presente en el contexto de una cinta transportadora, el término "capa externa" significa la capa de material en contacto con los artículos o mercancías que se transportan en la cinta transportadora.
Como se usa en la presente en el contexto de una cinta transportadora, el término "capa interna" significa una o más capas de una cinta transportadora que no están en contacto directo con os artículos o mercancías que se transportan en la cinta transportadora.
Las partículas magnéticas, como las partículas de núcleo/cubierta utilizadas en cualquiera de las realizaciones anteriores, se pueden calentar después de la exposición a la radiación electromagnética. Dicho calentamiento puede producir además en un aumento de la temperatura en el componente polimérico circundante que a su vez podría causar un reblandecimiento del componente polimérico.
En otra realización, la invención proporciona un método para auto-curar o auto-soldar una cinta transportadora que comprende una o más capas que comprenden el material compuesto de la invención que comprende las etapas de: proporcionar una cinta transportadora que comprende un artículo que comprende el material compuesto de cualquier de las realizaciones anteriores como capa externa, como capa interna o como combinación de capa interna y capa externa; y aplicación de radiación a la cinta transportadora.
En una realización alternativa, la radiación se selecciona del grupo que consiste en radiación electromagnética y microondas.
En otra realización alternativa, la radiación se aplica para causar selectivamente un aumento de la temperatura de las partículas del núcleo/cubierta.
En aún otra realización, el método para auto-curar o auto-soldar un transportador además comprende aplicar calor a una porción dañada de la cinta transportadora.
EJEMPLOS
Los siguientes ejemplos ilustran la presente invención, pero no pretenden limitar el alcance de la invención. Se forman seis muestras que tienen cantidades variables de partículas de núcleo/cubierta dispersas en componentes de elastómeros termoplásticos. La Tabla 1 a continuación muestra las composiciones de los Ejemplos de la invención 1-5.

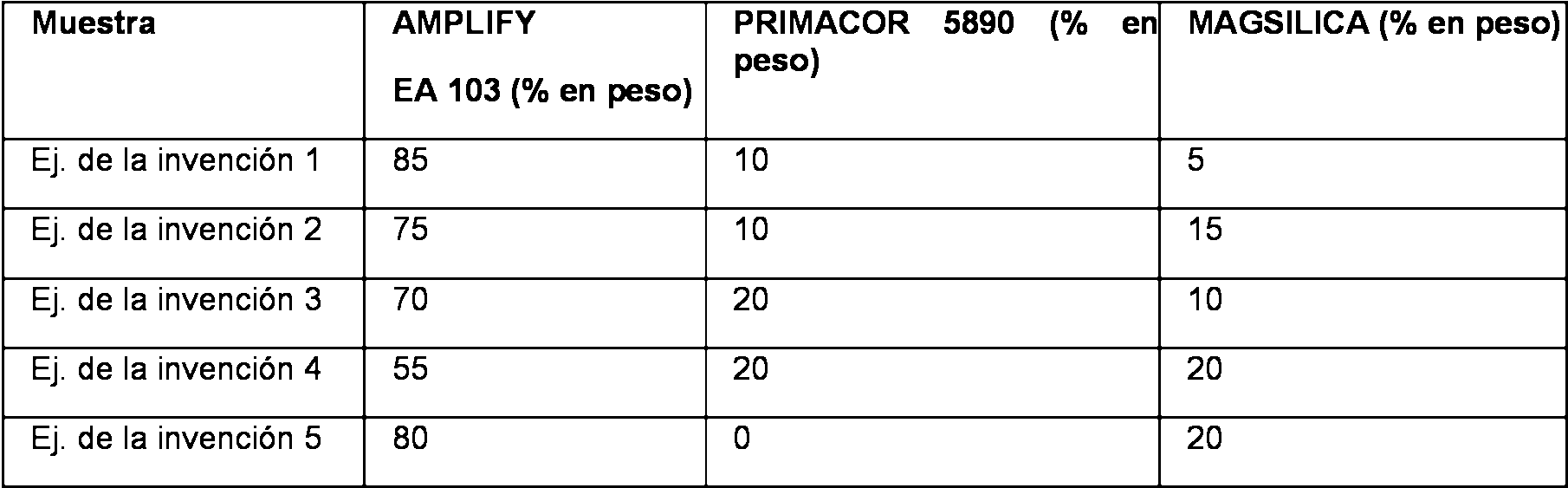

Tabla 1
Figure imgf000010_0001
El ejemplo de la invención 6 contiene 47% en peso de AFFINITY GA 1950, 3% en peso de STRUKTOL WB42 y 50% en peso de MAGSILICA 50-85. AMPLIFY EA 103, un copolímero de etileno-acrilato de etilo (EEA) que tiene una densidad de 0,930 g/cm3 (medida de acuerdo con ASTM D792) y un I2 de 21 g/10 min (medida de acuerdo con ASTM D1238 a 190 ° C y 2,16 kg), está disponible comercialmente en The Dow Chemical Company. PRIMACOR 5890, un copolímero de etileno-ácido acrílico (AA), 20% en peso de AA, está disponible comercialmente en The Dow Chemical Company. MAGSILICA, partículas de óxido de hierro que tienen un tamaño comprendido entre 5 y 30 nm incrustadas en una matriz de sílice amorfa, está disponible comercialmente en Evonik Industries. STRUKTOL WB42 es una mezcla sinérgica de derivados de ácidos grasos con polaridades seleccionadas que está disponible comercialmente en Struktol Company (Stow, Ohio, USA). Las muestras se preparan en un extrusor de tornillo doble Polylab de Haake de Compounding. Los pellets se hacen utilizando un granulador en la boquilla del extrusor. Las placas (9 cm x 5 cm x 4 mm de espesor) se fabrican mediante moldeado por compresión.
Métodos analíticos
Los materiales compuestos de ejemplo se analizan usando un detector de metales Goring Kerr DSP2 que tiene una apertura de cabezal de búsqueda de 195 mm x 95 mm (ancho x alto). La referencia de detectabilidad para productos secos es de 120 señales con una esfera ferrosa de 0,8 mm de diámetro y la referencia de detectabilidad para productos húmedos es de 120 señales con una esfera metálica (no ferrosa) de 1,3 mm de diámetro. Como se puede ver en la Tabla 2 a continuación, se detectan pellets (diámetro = 2-2,5 mm y longitud 2,5-3 mm) con partículas de núcleo/cubierta presentes en cantidades de 5 a 50% en peso sobre la base del peso total del material compuesto en condiciones tanto secas como húmedas.
La presente invención se puede realizar en otras formas sin apartarse del espíritu y sus atributos esenciales, y, en consecuencia, se debe hacer referencia a las reivindicaciones adjuntas, en lugar de a la memoria descriptiva anterior, como indica el alcance de la invención.
Tabla 2
Figure imgf000010_0002

Claims (15)

REIVINDICACIONES
1. Un método para producir un material compuesto, que comprende las etapas de: proporcionar partículas (A) que comprenden: (i) un núcleo que comprende uno o más materiales magnéticos y (ii) una cubierta que comprende dióxido de silicio; proporcionar un componente polimérico (B) seleccionado del grupo que consiste en homopolímeros de poliolefina, interpolímeros de poliolefina, y sus combinaciones, en el que el componente polimérico está libre de iniciador de radicales libres, y formar una mezcla de las partículas y el componente polimérico.
2. El método de acuerdo con la reivindicación 1, en el que las partículas (A) están presentes en una cantidad de 2 a 50% en peso sobre la base del peso total del material compuesto.
3. El método de acuerdo con una cualquiera de las reivindicaciones precedentes en el que cinco pellets, sobre una base seca, formados a partir del material compuesto proporciona una señal de al menos 120 usando un detector de metales Goring Kerr DSP2 cuando el material compuesto comprende al menos 5% en peso de partículas (A).
4. El método de acuerdo con una cualquiera de las reivindicaciones precedentes en el que una placa, sobre una base seca, formada a partir del material compuesto proporciona una señal de al menos 16000 usando un detector de metales Goring Kerr DSP2 cuando el material compuesto comprende al menos 5% en peso de partículas (A).
5. El método de acuerdo con una cualquiera de las reivindicaciones precedentes, en el que el componente polimérico (B) está presente en una cantidad de 50 a 98% en peso sobre la base del peso total del material compuesto.
6. El método de acuerdo con una cualquiera de las reivindicaciones precedentes, en el que el componente polimérico (B) se selecciona del grupo que consiste en homopolímero de polietileno, copolímeros de polietileno/aolefina, homopolímero de polipropileno, copolímeros de polipropileno/a-olefina, y sus combinaciones.
7. El método de acuerdo con una cualquiera de las reivindicaciones precedentes, en el que el núcleo comprende un óxido de hierro.
8. El método de acuerdo con una cualquiera de las reivindicaciones precedentes, en el que el núcleo es de 50 a 90% en peso de las partículas (A), y la cubierta es de 10 a 50% en peso de las partículas (A).
9. El método de acuerdo con una cualquiera de las reivindicaciones precedentes, en el que las partículas (A) se modifican en superficie.
10. El método de acuerdo con una cualquiera de las reivindicaciones precedentes, en el que el componente polimérico (B) comprende al menos un polietileno seleccionado del grupo que consiste en copolímeros de bloque de olefina, elastómeros de poliolefina, hPP, rPP, polietileno de alta densidad, y sus combinaciones
11. El método de acuerdo con una cualquiera de las reivindicaciones precedentes, en el que un contenido contaminante de la cubierta es menor de 0,01% en peso.
12. El método de acuerdo con una cualquiera de las reivindicaciones precedentes, en el que la cubierta es de 2 a 500 nm de espesor.
13. El método de acuerdo con una cualquiera de las reivindicaciones precedentes, en el que el núcleo comprende Fe, Co, Ni, Fe3O4 , gamma-Fe2O3, MgFe2O4, MnFe2O4, CoFe2O4, CoPt3, FePt, o una combinación de estos.
14. El método de acuerdo con una cualquiera de las reivindicaciones precedentes, en el que un área de superficie BET de una pluralidad de las partículas (A) es de 5 a 500 m2/g.
15. El método de acuerdo con una cualquiera de las reivindicaciones precedentes, en el que un diámetro promedio de una pluralidad de las partículas (A) es de 5 a 100 nm.
ES13728619T 2012-06-28 2013-05-30 Un material compuesto, método para producir el mismo y artículos obtenidos del mismo Active ES2700581T3 (es)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
US201261665389P 2012-06-28 2012-06-28
PCT/US2013/043251 WO2014003954A2 (en) 2012-06-28 2013-05-30 A composite material method of producing the same, and articles made therefrom

Publications (1)

Publication Number Publication Date
ES2700581T3 true ES2700581T3 (es) 2019-02-18

Family

ID=48614169

Family Applications (2)

Application Number Title Priority Date Filing Date
ES13728619T Active ES2700581T3 (es) 2012-06-28 2013-05-30 Un material compuesto, método para producir el mismo y artículos obtenidos del mismo
ES15182118T Active ES2755377T3 (es) 2012-06-28 2013-05-30 Un material compuesto, procedimiento de producir el mismo y artículos obtenidos del mismo

Family Applications After (1)

Application Number Title Priority Date Filing Date
ES15182118T Active ES2755377T3 (es) 2012-06-28 2013-05-30 Un material compuesto, procedimiento de producir el mismo y artículos obtenidos del mismo

Country Status (7)

Country Link
US (1) US20150183965A1 (es)
EP (3) EP3424995A3 (es)
CN (1) CN104508033B (es)
BR (1) BR112014029690A2 (es)
ES (2) ES2700581T3 (es)
PL (2) PL2982707T3 (es)
WO (1) WO2014003954A2 (es)

Families Citing this family (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
MX2019003852A (es) * 2016-10-03 2019-10-14 Viskase Companies Inc Método de fabricación de películas plásticas para envasar alimentos y películas plásticas para envasar alimentos producidas de ese modo.
MX2019003851A (es) 2016-10-03 2019-09-18 Viskase Companies Inc Método de fabricación de películas celulósicas para envasar alimentos y películas celulósicas para envasar alimentos producidas de ese modo.
CN107452952B (zh) * 2017-08-16 2019-10-08 华南师范大学 一种铁酸镍与硅的复合材料及其制备方法和应用
CN111364249B (zh) * 2020-03-25 2021-07-20 东华大学 一种自修复超疏水织物的制备方法
JP7848500B2 (ja) * 2022-02-18 2026-04-21 セイコーエプソン株式会社 射出成形用粉末、射出成形用粉末の製造方法および金属焼結体の製造方法

Family Cites Families (49)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4076698A (en) 1956-03-01 1978-02-28 E. I. Du Pont De Nemours And Company Hydrocarbon interpolymer compositions
CA849081A (en) 1967-03-02 1970-08-11 Du Pont Of Canada Limited PRODUCTION OF ETHYLENE/.alpha.-OLEFIN COPOLYMERS OF IMPROVED PHYSICAL PROPERTIES
JP2654830B2 (ja) * 1989-06-27 1997-09-17 日本石油化学 株式会社 成形用熱可塑性樹脂組成物
US5272236A (en) 1991-10-15 1993-12-21 The Dow Chemical Company Elastic substantially linear olefin polymers
US5278272A (en) 1991-10-15 1994-01-11 The Dow Chemical Company Elastic substantialy linear olefin polymers
US5847053A (en) 1991-10-15 1998-12-08 The Dow Chemical Company Ethylene polymer film made from ethylene polymer blends
US5677383A (en) 1991-10-15 1997-10-14 The Dow Chemical Company Fabricated articles made from ethylene polymer blends
US6316549B1 (en) 1991-10-15 2001-11-13 The Dow Chemical Company Ethylene polymer fiber made from ethylene polymer blends
CA2125780C (en) 1991-12-30 2004-07-06 Deepak R. Parikh Ethylene interpolymer polymerizations
BR9405715A (pt) 1993-01-29 1995-11-28 Dow Chemical Co Processo para preparar um composição de interpolímero de etileno/a-olefina e composição de interpolímero de etileno/a-olefina
US6448341B1 (en) 1993-01-29 2002-09-10 The Dow Chemical Company Ethylene interpolymer blend compositions
EP0629631B1 (en) 1993-06-07 2002-08-28 Mitsui Chemicals, Inc. Novel transition metal compound, and polymerization catalyst containing it
US5498512A (en) * 1995-03-10 1996-03-12 Eastman Kodak Company Photographic element having a transparent magnetic recording layer
US5869575A (en) 1995-08-02 1999-02-09 The Dow Chemical Company Ethylene interpolymerizations
DE19600146A1 (de) * 1996-01-04 1997-07-10 Basf Ag Verwendung von reaktiven, präpolymeren organischen Verbindungen
WO2000001745A1 (en) 1998-07-02 2000-01-13 Exxon Chemical Patents Inc. Propylene olefin copolymers
US8497131B2 (en) * 1999-10-06 2013-07-30 Becton, Dickinson And Company Surface enhanced spectroscopy-active composite nanoparticles comprising Raman-active reporter molecules
KR20020063300A (ko) * 2000-01-21 2002-08-01 미쓰이 가가쿠 가부시키가이샤 올레핀계 블록 공중합체, 그 제조방법 및 그 용도
DE10105085C1 (de) * 2001-02-05 2002-04-18 Plus Endoprothetik Ag Rotkreuz Verfahren zur Herstellung von Implantatteilen aus hochvernetztem UHMWPE und deren Verwendung
JP2002237404A (ja) * 2001-02-07 2002-08-23 Toda Kogyo Corp 磁気記録媒体用複合磁性粒子粉末及び磁気記録媒体
US20050236407A1 (en) * 2001-02-15 2005-10-27 Integral Technologies, Inc. Low cost food processing, preparation, and handling devices manufactured from conductive loaded resin-based materials
DE10223009A1 (de) * 2001-05-23 2003-02-27 Contitech Transportbandsysteme Fördergut mit Kunststoffbeschichtung
KR100628841B1 (ko) * 2001-11-13 2006-09-29 데구사 아게 분해가능한 경화성 결합조립체
JP2003306217A (ja) * 2002-04-12 2003-10-28 Nippon Filcon Co Ltd 金属検知器で検出できる磁性を具備した合成樹脂を用いたコンベアベルト及び金属検知器を組み合わせたベルトコンベア装置
WO2005015581A1 (ja) * 2003-08-06 2005-02-17 Nippon Kagaku Yakin Co., Ltd. 軟磁性複合粉末及びその製造方法並び軟磁性成形体の製造方法
DE102004004147A1 (de) * 2004-01-28 2005-08-18 Degussa Ag Oberflächenmodifizierte, mit Siliziumdioxid umhüllte Metalloid/Metalloxide
US20060286906A1 (en) * 2005-06-21 2006-12-21 Cabot Microelectronics Corporation Polishing pad comprising magnetically sensitive particles and method for the use thereof
CN1772303A (zh) * 2005-10-25 2006-05-17 朱宏 恶性肿瘤磁热疗用纳米磁粉－抗体靶向药物
US8437104B2 (en) * 2006-04-06 2013-05-07 Sigma Pro Ltd. Llc Read/write apparatus and method for a magnetic storage medium comprised of magnetic nanoparticles contained within nanotubes
US8376013B2 (en) * 2008-03-11 2013-02-19 Duke University Plasmonic assisted systems and methods for interior energy-activation from an exterior source
US8268436B2 (en) * 2007-12-15 2012-09-18 The Goodyear Tire & Rubber Company Tire with indicia containing composite magnetic nanoparticles
DE102008001437A1 (de) * 2008-04-28 2009-10-29 Evonik Degussa Gmbh Oberflächenmodifizierte, superparamagnetische oxidische Partikel
DE102008044384A1 (de) * 2008-12-05 2010-06-10 Evonik Degussa Gmbh Eisen-Silicium-Oxidpartikel mit einer Kern-Hülle-Struktur
ES2781572T3 (es) * 2009-04-14 2020-09-03 Univ California Procedimiento de creación de materiales coloreados fijando estructuras ordenadas de nanopartículas de magnetita dentro de un medio sólido
DE102009027091A1 (de) * 2009-06-23 2011-02-17 Evonik Degussa Gmbh Thermisch aktivierbare Radikalstarter und magnetische Partikel enthaltendes Kompositmaterial
DE102009027090A1 (de) * 2009-06-23 2010-12-30 Evonik Degussa Gmbh Magnetische Partikel und Polyethylen enthaltendes Kompositmaterial
US20110101263A1 (en) * 2009-10-30 2011-05-05 Hoya Corporation Solvent-dispersible particle, fabrication method thereof, and dispersion
DE202010001021U1 (de) * 2010-01-15 2010-04-22 Nossenheim, Eberhard Flexible Kunststoffbahn zur Verwendung als Förderband, Fördergut oder Leiteinrichtung in einer Fördervorrichtung
US20110250428A1 (en) * 2010-02-07 2011-10-13 Aerogel Technologies, Llc Preparation of cross-linked aerogels and derivatives thereof
JP5988974B2 (ja) * 2010-08-07 2016-09-07 ティーピーケイ ホールディング カンパニー リミテッド 表面埋込添加物を有する素子構成要素および関連製造方法
EP2418516A3 (en) * 2010-08-12 2014-02-19 E-Pharma Trento S.p.A. Apparatus and method for detecting the presence of a particle of a ferromagnetic metal in a packaging of a paramagnetic material
US20120267585A1 (en) * 2010-12-30 2012-10-25 Ut-Battelle, Llc Volume-labeled nanoparticles and methods of preparation
US20120178843A1 (en) * 2011-01-06 2012-07-12 Dehchuan Sun Polyolefin treatment process for uniform crosslinking
EP2484637B1 (de) * 2011-02-03 2013-04-03 Evonik Degussa GmbH Eisen-Silicium-Oxidpartikel mit verbesserter Aufheizrate im magnetischen und elektromagnetischen Wechselfeld
EP2711398A4 (en) * 2011-05-16 2014-11-19 Tanaka Seimitsu Kogyo Co Ltd IMPROVED RESIN ON THE MAGNETIC PLAN
CN102336972B (zh) * 2011-06-22 2013-01-23 山东轻工业学院 一种超疏水纳米磁性薄膜的制备方法
US8987368B2 (en) * 2011-11-09 2015-03-24 Basf Se Polymers based on grafted polyolefins
US9050605B2 (en) * 2011-11-17 2015-06-09 Lamar University, A Component Of The Texas State University System, An Agency Of The State Of Texas Graphene nanocomposites
WO2014052172A1 (en) * 2012-09-28 2014-04-03 Dow Global Technologies Llc A composition, connector, process for improving bonding between two or more means for conveying fluids and system for conveying fluids

Also Published As

Publication number Publication date
PL2867291T3 (pl) 2019-02-28
EP2982707A1 (en) 2016-02-10
US20150183965A1 (en) 2015-07-02
BR112014029690A2 (pt) 2017-06-27
EP2982707B1 (en) 2019-09-11
ES2755377T3 (es) 2020-04-22
CN104508033A (zh) 2015-04-08
WO2014003954A2 (en) 2014-01-03
WO2014003954A3 (en) 2014-05-08
CN104508033B (zh) 2017-06-13
EP3424995A3 (en) 2019-03-20
EP2867291A2 (en) 2015-05-06
WO2014003954A8 (en) 2014-03-13
EP3424995A2 (en) 2019-01-09
PL2982707T3 (pl) 2020-03-31
EP2867291B1 (en) 2018-09-26

Similar Documents

Publication Publication Date Title
ES2700581T3 (es) Un material compuesto, método para producir el mismo y artículos obtenidos del mismo
Rattanasom et al. Mechanical properties, gas permeability and cut growth behaviour of natural rubber vulcanizates: Influence of clay types and clay/carbon black ratios
Salgueiriño‐Maceira et al. Composite silica spheres with magnetic and luminescent functionalities
You et al. Hydrophilic high-luminescent magnetic nanocomposites
CN102803369B (zh) 包含聚乙烯和磁性颗粒的复合材料
Perro et al. Towards large amounts of Janus nanoparticles through a protection–deprotection route
Leal et al. Effect of the surface treatment on the structural, morphological, magnetic and biological properties of MFe2O4 iron spinels (M= Cu, Ni, Co, Mn and Fe)
Ortega et al. Magnetic paper–based ELISA for IgM-dengue detection
TWI724639B (zh) 樹脂-白金複合體、標記物質、免疫學測定法、免疫學測定用試劑、分析物的測定方法、用以對分析物進行檢測或定量的分析物測定用套組、側向流型層析用測試條
El-Nashar et al. The effect of new ferrite/kaolin pigment on the properties of acrylonitrile–butadiene rubber composites
Krásný et al. The effect of low temperature air plasma treatment on physico-chemical properties of kaolinite/polyethylene composites
CN110476064B (zh) 用于诊断应用的高度多孔聚合物颗粒的制备方法
Wang et al. Controllable construction of Cr2O3-ZnO hierarchical heterostructures and their formaldehyde gas sensing properties
Chang et al. High efficiency protein separation with organosilane assembled silica coated magnetic nanoparticles
Feng et al. Three-dimensional direct visualization of silica dispersion in polymer-based composites
ES2898672T3 (es) Sistema y procedimiento de envasado de EPDM
Horák et al. Streptavidin-modified magnetic poly (2-hydroxyethyl methacrylate-co-glycidyl methacrylate) microspheres for selective isolation of bacterial DNA
TW201815979A (zh) 熱塑性樹脂組合物及其製備而成的製品
ES2706662B2 (es) Procedimiento para otorgar a polimeros organicos la posibilidad de ser detectados
Gazso et al. Regulating Nanotechnological applications for food contact materials
Okhlopkova et al. Polymer Nanocomposites Exploited under The Arctic Conditions
Hojo et al. Magneto-optical Kerr effect characterization of a uniform nanocrystalline Fe 3 O 4 monolayer fabricated on a silicon substrate functionalized with catechol groups
CN116635238A (zh) 用于三维打印的热塑性粉状组合物
JP4207415B2 (ja) ポリオレフィン樹脂組成物及びそのフィルム
Kruzelak et al. Magnetic composites based on butadiene rubber and strontium ferrites
