ES2720403T3 - Formulaciones de poliuretano de desmoldeo rápido/tiempo de crema prolongado - Google Patents
Formulaciones de poliuretano de desmoldeo rápido/tiempo de crema prolongado Download PDFInfo
- Publication number
- ES2720403T3 ES2720403T3 ES14173716T ES14173716T ES2720403T3 ES 2720403 T3 ES2720403 T3 ES 2720403T3 ES 14173716 T ES14173716 T ES 14173716T ES 14173716 T ES14173716 T ES 14173716T ES 2720403 T3 ES2720403 T3 ES 2720403T3
- Authority
- ES
- Spain
- Prior art keywords
- catalyst
- composition
- group
- gelation
- expansion
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Lifetime
Links
Classifications
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G18/00—Polymeric products of isocyanates or isothiocyanates
- C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
- C08G18/08—Processes
- C08G18/16—Catalysts
- C08G18/18—Catalysts containing secondary or tertiary amines or salts thereof
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G18/00—Polymeric products of isocyanates or isothiocyanates
- C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
- C08G18/70—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the isocyanates or isothiocyanates used
- C08G18/72—Polyisocyanates or polyisothiocyanates
- C08G18/74—Polyisocyanates or polyisothiocyanates cyclic
- C08G18/76—Polyisocyanates or polyisothiocyanates cyclic aromatic
- C08G18/7657—Polyisocyanates or polyisothiocyanates cyclic aromatic containing two or more aromatic rings
- C08G18/7664—Polyisocyanates or polyisothiocyanates cyclic aromatic containing two or more aromatic rings containing alkylene polyphenyl groups
- C08G18/7671—Polyisocyanates or polyisothiocyanates cyclic aromatic containing two or more aromatic rings containing alkylene polyphenyl groups containing only one alkylene bisphenyl group
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G18/00—Polymeric products of isocyanates or isothiocyanates
- C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
- C08G18/08—Processes
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G18/00—Polymeric products of isocyanates or isothiocyanates
- C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
- C08G18/08—Processes
- C08G18/09—Processes comprising oligomerisation of isocyanates or isothiocyanates involving reaction of a part of the isocyanate or isothiocyanate groups with each other in the reaction mixture
- C08G18/092—Processes comprising oligomerisation of isocyanates or isothiocyanates involving reaction of a part of the isocyanate or isothiocyanate groups with each other in the reaction mixture oligomerisation to isocyanurate groups
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G18/00—Polymeric products of isocyanates or isothiocyanates
- C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
- C08G18/08—Processes
- C08G18/10—Prepolymer processes involving reaction of isocyanates or isothiocyanates with compounds having active hydrogen in a first reaction step
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G18/00—Polymeric products of isocyanates or isothiocyanates
- C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
- C08G18/08—Processes
- C08G18/16—Catalysts
- C08G18/161—Catalysts containing two or more components to be covered by at least two of the groups C08G18/166, C08G18/18 or C08G18/22
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
- C08J9/00—Working-up of macromolecular substances to porous or cellular articles or materials; After-treatment thereof
- C08J9/04—Working-up of macromolecular substances to porous or cellular articles or materials; After-treatment thereof using blowing gases generated by a previously added blowing agent
- C08J9/12—Working-up of macromolecular substances to porous or cellular articles or materials; After-treatment thereof using blowing gases generated by a previously added blowing agent by a physical blowing agent
- C08J9/125—Water, e.g. hydrated salts
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G2110/00—Foam properties
- C08G2110/0083—Foam properties prepared using water as the sole blowing agent
Landscapes
- Chemical & Material Sciences (AREA)
- Health & Medical Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Medicinal Chemistry (AREA)
- Polymers & Plastics (AREA)
- Organic Chemistry (AREA)
- Engineering & Computer Science (AREA)
- Materials Engineering (AREA)
- Polyurethanes Or Polyureas (AREA)
Abstract
Una composición para su uso en la fabricación de una espuma de poliuretano, composición que comprende: (a) una combinación de catalizadores que comprende un catalizador de expansión, un catalizador de gelificación y un catalizador de trimerización, en la que el catalizador de gelificación se selecciona del grupo que consiste en aminas terciarias, mono(amino terciario)ureas, bis(amino terciario)ureas y combinaciones de cualquiera de las mismas; y (b) uno o más aceleradores de curado seleccionados de entre uno de: i) un primer grupo que consiste en dioles que comprenden al menos un grupo hidroxilo primario y que tienen de cinco a 17 átomos de esqueleto de cadena elegidos de entre carbono, oxígeno, o ambos, entre los grupos hidroxilo, siempre que al menos cinco de los átomos del esqueleto sean carbono; y ii) un segundo grupo que consiste en compuestos que comprenden tres o más grupos hidroxilo, siendo al menos dos de los mismos primarios, y que tienen pesos moleculares de entre 90 g/mol y 400 g/mol, o ambos, en la que el catalizador de gelificación, el catalizador de trimerización, el catalizador de expansión y el acelerador de curado están presentes en las cantidades que se muestran en % en peso: Catalizador de gelificación 14 - 35 Catalizador de trimerización 1,4 - 6 Catalizador de expansión 0,8 - 4 Acelerador de curado 55 - 83,8 y en la que el acelerador de curado comprende un compuesto seleccionado del grupo que consiste en glicerol, trimetilolpropano, diglicerol, pentaeritritol, dipentaeritritol y combinaciones de cualquiera de los mismos.
Description
DESCRIPCIÓN
Formulaciones de poliuretano de desmoldeo rápido/tiempo de crema prolongado
Antecedentes de la invención
La invención se refiere a productos de poliuretano y a procedimientos para producirlos. Más particularmente, se refiere a composiciones catalizadoras para formar los productos de poliuretano.
Los fabricantes de artículos de poliuretano requieren una tecnología de procesamiento cada vez mejor para cumplir con las crecientes presiones de rentabilidad y diseño de piezas complicadas. Dos parámetros importantes que afectan a la capacidad de un fabricante para hacer frente a estos desafíos son la capacidad para llenar el molde completamente y rápidamente antes de que el inicio de las reacciones de poliuretano aumente la viscosidad, y la capacidad del sistema para curarse muy rápidamente desde ese momento de forma que la pieza pueda extraerse rápidamente del molde ("desmoldeo"). Es deseable que la composición formadora de poliuretano no reaccione significativamente ni aumente excesivamente en viscosidad hasta que se haya llenado esencialmente el molde. De esta forma, retrasar el tiempo de inicio del poliuretano proporciona una ventana de tiempo más larga para rellenar el molde, lo que permite la producción de piezas más complejas y, frecuentemente, también permite ciclos más largos de limpieza de los tornillos. Al mismo tiempo, la reducción del tiempo de reacción general aumenta la productividad de los costosos bienes de equipo utilizados para fabricar las piezas. El tiempo total transcurrido desde el inicio de la inyección en el molde hasta que se extrae la pieza se conoce comúnmente como "tiempo de desmoldeo". Tanto el tiempo de inicio como el tiempo de desmoldeo pueden verse muy afectados por la elección del tipo y la cantidad de catalizador. Sin embargo, los catalizadores que retrasan el inicio de la reacción de formación de poliuretano también aumentan frecuentemente el tiempo de desmoldeo, aumentando así el coste incremental.
Al mismo tiempo, existe una tendencia a la producción de espumas de poliuretano que tengan densidades cada vez más bajas, lo que tiende a aumentar los tiempos de desmodeo, perjudicando de esta forma adicionalmente la productividad. Por lo tanto, existe la necesidad creciente de un catalizador de acción retardada, es decir, un catalizador que retrasará el inicio de la reacción del isocianato, comúnmente denominado "tiempo de inicio" o "tiempo de crema", y que además no aumente sustancialmente el tiempo de desmoldeo. Alternativamente, también existe la necesidad de un catalizador que proporcione el mismo tiempo de inicio con un tiempo de desmoldeo más corto. De esta forma, se buscan mejores sistemas catalizadores de poliuretano en la industria.
Breve sumario de la invención
En un aspecto, la invención proporciona una composición para su uso en la fabricación de una espuma de poliuretano. La composición incluye una combinación de catalizadores que contiene un catalizador de gelificación y un catalizador de trimerización, en la que el catalizador de gelificación se selecciona del grupo que consiste en aminas terciarias, mono(amino terciario)ureas, bis(amino terciario)ureas y combinaciones de cualquiera de las mismas. La composición también incluye uno o más aceleradores de curado seleccionados de entre uno de:
i) un primer grupo que consiste en dioles que comprenden al menos un grupo hidroxilo primario y que tienen de cinco a 17 átomos de esqueleto de cadena elegidos de entre carbono, oxígeno, o ambos entre los grupos hidroxilo, siempre que al menos cinco de los átomos del esqueleto sean carbono; y
ii) un segundo grupo que consiste en compuestos que comprenden tres o más grupos hidroxilo, al menos dos de los cuales son primarios, y que tienen pesos moleculares de entre 90 g/mol y 400 g/mol,
o ambos.
También se describe en el presente documento un procedimiento para fabricar una espuma de poliuretano. El procedimiento incluye mezclar conjuntamente un poliol polimérico, un poliisocianato y una composición tal como se ha descrito justo anteriormente.
También se describe en el presente documento una composición de poliuretano que incluye un producto de una reacción entre un poliol polimérico y un poliisocianato, teniendo lugar la reacción en presencia de una composición tal como se ha descrito anteriormente.
Descripción detallada de la invención
La presente invención proporciona formulaciones para preparar productos de poliuretano mediante las reacciones de un poliisocianato orgánico con un poliol polimérico (es decir, un poliester- o polieter-poliol) y agua en presencia de una cantidad catalíticamente eficaz de una composición catalizadora que comprende un catalizador de gelificación, un catalizador de expansión, un acelerador de curado y un catalizador de trimerización. Opcionalmente, también se puede incluir un extensor de cadena, pero no es necesario. Las composiciones catalizadoras que incluyen estos componentes pueden proporcionar mejoras en el tiempo de desmoldeo o en el tiempo de inicio, o en ambos.
Las composiciones catalizadoras según la invención se usan típicamente a un nivel de 0,1 a 5 partes por cien partes de poliol (pphp). Las composiciones catalizadoras incluyen el catalizador de gelificación, el catalizador de trimerización, el catalizador de expansión y el acelerador de curado en un amplio intervalo de proporciones de la forma siguiente.
Dicha composición catalizadora puede diluirse opcionalmente con un extensor de cadena para proporcionar una composición que comprende la composición catalizadora y el extensor de cadena en un amplio intervalo de proporciones; los intervalos no limitantes típicos son los siguientes:
A continuación se describirán los componentes por separado en detalle.
Catalizador de gelificación
Un catalizador de gelificación es cualquier catalizador de amina terciaria conocido en la técnica del uretano con una selectividad inicial inferior a 0,7. La selectividad del catalizador se define como la relación entre la velocidad de expansión (formación de urea) y la velocidad de gelificación (formación de uretano) [J. Cellular Plastics, vol. 28, 1992, p. 360-398]. El catalizador de gelificación se selecciona del grupo que consiste en aminas terciarias, mono(amino terciario)ureas, bis(amino terciario)ureas y combinaciones de las mismas. Una amina terciaria ejemplar es trietilendiamina (TEDA), también conocida como 1,4-diazabiciclo[2.2.2]octano, aunque también se pueden utilizar otras conocidas en la técnica. Otros catalizadores de gelificación adecuados incluyen N,N-bis(3-dimetilaminopropil)-N-isopropanolamina, N,N,N'',N''-tetrametildipropilentriamina, N,N-bis(3-dimetilaminopropil)-1,3-propanodiamina, dimetilaminopropilamina, N-dimetilaminopropil-N-metiletanolamina, quinuclidina y quinuclidinas sustituidas (patente de Estados Unidos N° 5.143.944 y patente de Estados Unidos N° 5.233.039), pirrolizidinas sustituidas (patente de Estados Unidos N° 55.512.603) y pirrolidinas sustituidas (documento EP 499873).
En general, los compuestos de urea de aminas terciarias adecuados para su uso como catalizadores de gelificación incluyen compuestos representados por la fórmula general:
en la que:
A representa CH o N;
R1 representa hidrógeno o el grupo
n representa un número entero entre 1 y 6, ambos inclusive;
R2 y R3 representan cada uno hidrógeno o un grupo alquilo C1-C6; y
R4 y R5 representan cada uno un grupo alquilo C1-C6 o juntos representan un grupo alquileno C2-C6 que puede contener un oxígeno de anillo o un resto amina -NR-, en el que R es hidrógeno, un grupo alquilo C1-C4, o el grupo -(CR2R3)n-NR1-CO-NR6R7en el que
R6 y R7 representan cada uno individualmente H o el grupo
Los derivados de urea de aminas terciarias específicos adecuados incluyen, como ejemplos no limitantes, 2-dimetilaminoetilurea; N,N'-bis(2-dimetilaminoetil)urea; N,N-bis(2-dimetilaminoetil)urea; 3-dimetilaminopropilurea; N,N'-bis(3-dimetilaminopropil)urea; N,N-bis(3-dimetilaminopropil)urea; 1-(N-metil-3-pirrolidino)metilurea; 1,3-bis(N-metil-3-pirrolidino)metilurea; 3-piperidinopropilurea; N,N'-bis(3-piperidinopropil)urea; 3-morfolinopropilurea; N,N'-bis(3-morfolinopropil)urea; 2-piperidinoetilurea; N,N'-bis(2-piperidinoetil)urea; 2-morfolinoetilurea y N,N'-bis(2-morfolinoetil)urea.
Catalizador de trimerización
Los catalizadores de trimerización adecuados para su uso según la invención incluyen cualquiera de dichos catalizadores conocido en la técnica. Los ejemplos no limitantes específicos incluyen N,N',N"-tris(dimetilaminopropil)hexahidrotriazina y sales carbonilato o carboxilato de N-hidroxialquil-amonio cuaternario, tales como las que se describen en la patente de Estados Unidos N° 4.582.861 por Galla et al. También son útiles sales carboxilato de metal alcalino, cuyos ejemplos no limitantes son sales alcalinas de los ácidos carboxílicos mencionados más adelante en el presente documento para su uso en el "bloqueo" (es decir, la formación de una sal con) catalizadores que contienen amina. Una sal carboxilato ejemplar es el 2-etilhexanoato de potasio. Otros catalizadores de trimerización de carboxilato alcalino adecuados son N-(2-hidroxifenil)metilglicinato de sodio, tal como se divulga en la patente de Estados Unidos N° 3.896.052, y N-(2-hidroxi-5-nonilfenil)metil-N-metilglicinato de sodio. Catalizadores de trimerización especialmente eficaces son 1,8-diazabiciclo[5.4.0]undec-7-eno bloqueado con un fenol o un ácido carboxílico, y sales de amonio cuaternario (quat) de TEDA-óxido de propileno, que tienen la estructura siguiente
en la que A- es 2-etilhexanoato o cualquiera de los ácidos de bloqueo que se enumeran más adelante en el presente documento y cada R3 se selecciona independientemente de entre H, alquilo C1-C10, arilo C6-C10 y CH2-O-R4, en el que R4 es alquilo C1-C15, arilo o aralquilo. En una forma de realización, cada R3 es metilo.
Catalizador de expansión
Se conoce una serie considerable de catalizadores de expansión en la técnica del poliuretano, y cualquiera de los mismos puede utilizarse según la invención. Un catalizador de expansión es cualquier catalizador de amina terciaria conocido en la técnica del uretano con una selectividad inicial superior a 0,8. La selectividad del catalizador se define como la relación entre la velocidad de expansión (formación de urea) y la velocidad de gelificación (formación de uretano) [J. Cellular Plastics, vol. 28, 1992, p. 360-398]. Los ejemplos de catalizadores de expansión de amina terciaria adecuados incluyen, pero sin limitación, bis(dimetilaminoetil)éter, suministrado comercialmente como catalizador DABCO® BL-11 por Air Products and Chemicals, Inc. de Allentown, PA, pentametildietilentriamina y composiciones relacionadas (patente de Estados Unidos N° 5.039.713, patente de Estados Unidos N° 5.559.161), poliaminas permetiladas superiores (patente de Estados Unidos N° 4.143.003), poliaminas ramificadas (patente de Estados Unidos N° 3.836.488), 2-[N-(dimetilaminoetoxietil)-N-metilamino]etanol y estructuras relacionadas (patente de Estados Unidos N° 4.338.408), poliaminas alcoxiladas (patente de Estados Unidos N° 5.508.314), composiciones de imidazol-boro (patente de Estados Unidos N° 5.539.007) y composiciones de aminopropil-bis(aminoetil)éter (patente de Estados Unidos N° 5.874.483 y patente de Estados Unidos N° 5.824.711). Los catalizadores de expansión utilizados típicamente según la invención son pentametildietilentriamina y trietilentetramina permetilada.
Acelerador de curado
Los aceleradores de curado según la invención incluyen compuestos de una de dos categorías, o de ambas. La
primera categoría consiste en dioles que comprenden al menos un grupo hidroxilo primario, y preferentemente dos grupos hidroxilo primarios, estando conectados los dos grupos hidroxilo mediante un radical orgánico que contiene de cinco a 17 átomos de esqueleto (cadena, anillo o combinación de los mismos) elegidos de entre carbono, oxígeno, o ambos, siempre que al menos cinco de los átomos del esqueleto sean carbono.
La segunda categoría de aceleradores de curado incluye compuestos que comprenden tres o más grupos hidroxilo, al menos dos de los cuales son hidroxilos primarios, que tienen pesos moleculares de entre 90 g/mol y 400 g/mol. Típicamente, el peso molecular se encontrará entre 90 g/mol y 260 g/mol. El acelerador de curado comprende un compuesto seleccionado del grupo que consiste en glicerol, diglicerol, trimetilolpropano, pentaeritritol, dipentaeritritol y combinaciones de cualquiera de los mismos.
Es importante señalar que los aceleradores de curado están presentes en las composiciones de la invención como los compuestos mismos, y no en forma reaccionada como parte de un poliester-poliol o polieter-poliol. Los mismos compuestos que se utilizan como aceleradores de curado pueden estar presentes adicionalmente en forma reaccionada (por ejemplo, como ésteres o éteres derivados de los mismos) en dichos poliester- o polieter-polioles, pero no tienen el mismo efecto y no son aceleradores de curado según la invención.
Extensor de cadena
Los extensores de cadena adecuados para su uso según la invención incluyen etilenglicol, 1,4-butanodiol y combinaciones de los mismos.
Ácidos y fenoles de bloqueo
En una forma de realización de la invención, algunos o todos los catalizadores de gelificación, expansión y trimerización se pueden "bloquear" con (es decir, forman una sal con) una sal de ácido carboxílico, un fenol o un fenol sustituido, asumiendo que el catalizador contenga una funcionalidad amina con la que formar una sal. Debe indicarse que el catalizador añadido a una formulación de poliuretano puede contener el ácido carboxílico o el fenol ya presente, o el ácido o el fenol se pueden añadir con uno o más de los otros ingredientes a la formulación, para formar así la sal in situ. Al proporcionar la composición de catalizador en forma de dicha sal, se puede lograr un inicio retrasado de la actividad del catalizador. Esto puede ser beneficioso en algunas aplicaciones, por ejemplo, cuando se desea un retraso en el aumento de la viscosidad para facilitar el llenado del molde.
Muchos ácidos carboxílicos son adecuados para bloquear cualquiera o todos los componentes del catalizador de gelificación, expansión y trimerización según la invención. Los ejemplos no limitantes incluyen ácido fórmico, ácido acético, ácido propiónico, ácido 2-etilhexanoico, ácidos carboxílicos sustituidos con ariloxi tales como ácido fenoxiacético y ácido (diclorofenoxi)acético, y ácidos halogenados tales como ácido 2-cloropropiónico y ácidos carboxílicos aromáticos de anillo halogenado, tales como el ácido clorobenzoico. Otros ejemplos no limitantes de ácidos adecuados incluyen hidroxiácidos tales como ácido glucónico, ácido hidroxiacético, ácido tartárico y ácido cítrico. Los expertos en la técnica entenderán que determinados ácidos en combinación con determinadas combinaciones de catalizadores de gelificación/expansión, como parte de determinadas composiciones generales de la formulación de poliuretano, pueden menoscabar algunas propiedades de rendimiento de la composición y el proceso generales, por ejemplo, con respecto a la emisión de compuestos orgánicos volátiles (COV) durante y/o después de la formación del poliuretano. La determinación de combinaciones aceptables de ácidos con catalizadores para una aplicación dada puede, por lo tanto, requerir una determinada cantidad de experimentación rutinaria, que está dentro de la capacidad del experto en la técnica, con dichas combinaciones que aún se encuentran dentro del alcance de la invención.
Se puede utilizar cualquiera de una serie de fenoles para formar sales con cualquiera o todos los componentes catalizadores de gelificación, expansión y trimerización. Los ejemplos no limitantes adecuados incluyen nonilfenol, isopropilfenol, octilfenol y terc-butilfenol. También son útiles los dialquilfenoles, por ejemplo diisopropilfenol y di-tercbutilfenol. Típicamente se utiliza un fenol por sí mismo.
Poliisocianato
Los poliuretanos preparados utilizando los catalizadores de la presente invención se pueden fabricar a partir de una amplia diversidad de poliisocianatos conocidos en la técnica. Los ejemplos de poliisocianatos adecuados incluyen hexametilendiisocianato, fenilendiisocianatos, toluenodiisocianatos y 4,4-difenilmetanodiisocianato. Especialmente adecuados son los 2,4- y 2,6-toluenodiisocianatos, individualmente o juntos en forma de sus mezclas disponibles comercialmente. Otras mezclas adecuadas de diisocianatos son aquellas conocidas comercialmente como "MDI en bruto", también conocidas como PAPI, que contienen aproximadamente el 60% de 4,4'-difenilmetanodiisocianato junto con otros poliisocianatos superiores isoméricos y análogos. También son adecuados "prepolímeros" de estos poliisocianatos que comprenden una mezcla que se ha hecho prerreaccionar parcialmente de poliisocianatos y polieter-o poliester-poliol.
Poliol
Los poliuretanos preparados utilizando los catalizadores de la presente invención se pueden fabricar a partir de cualquiera de una amplia diversidad de polioles conocidos en la técnica. Los polioles adecuados para su uso en la fabricación de formulaciones de poliuretano catalizadas por las composiciones catalizadoras de la invención son polialquileneterpolioles y poliesterpolioles. Los polialquileneterpolioles incluyen polímeros de poli(óxido de alquileno) tales como polímeros y copolímeros de poli(óxido de etileno) y poli(óxido de propileno) que tienen grupos hidroxilo terminales derivados de compuestos polihidroxílicos que incluyen dioles y trioles, tales como, por ejemplo, etilenglicol, propilenglicol, 1,3-butanodiol, 1,4-butanodiol, 1,6-hexanodiol, neopentilglicol, dietilenglicol, dipropilenglicol, pentaeritritol, glicerol, diglicerol, trimetilolpropano, ciclohexanodiol y polioles de bajo peso molecular. Los pooliesterpolioles útiles incluyen aquellos producidos por reacción de un ácido dicarboxílico con un exceso de un diol, por ejemplo ácido adípico con etilenglicol, dietilenglicol o 1,4-butanodiol, o reacción de una lactona tal como caprolactona con un exceso de un diol tal como propilenglicol. Otros polioles son conocidos en la técnica, y su uso también se contempla según la invención.
Los poliuretanos según la invención también pueden incluir cualquiera de una diversidad de otros ingredientes conocidos en la técnica del poliuretano, incluidos agentes de expansión tales como agua, cloruro de metileno, triclorofluorometano, hidrocarburos, hidrofluorocarbonos, estabilizadores celulares tales como siliconas y catalizadores organometálicos tales como dilaurato de dibutilestaño.
Las composiciones catalizadores según la invención proporcionan tiempos de desmoldeo cortos a la vez que mantienen un tiempo de inicio aceptablemente largo en comparación con un sistema que contiene únicamente una amina terciaria en presencia de etilenglicol o una combinación de catalizadores de trimerización con amina terciaria en presencia de etilenglicol. Alternativamente, el tiempo de desmoldeo puede mantenerse mientras se alarga el tiempo de crema para mejorar el llenado del molde.
En los ejemplos y las tablas siguientes, los niveles de uso de los componentes distintos a los polioles según el párrafo [0024] se encuentran en pphp de dichos polioles, a menos que se indique lo contrario. Las formulaciones de poliuretano ejemplares generales que contienen composiciones catalizadoras según la invención pueden incluir formulaciones tales como las expuestas en cualquiera de las tablas 1-4.
Tabla 1. Formulación de poliuretano a base de polieterpoliol
Tabla 2. Formulación de poliuretano a base de poliesterpoliol
Tabla 3. Formulación de espuma flexible
*Estireno-acrilonitrilo-poliol
Tabla 4. Formulación rígida
Ejemplos
Las composiciones catalizadoras se sometieron a ensayo utilizando una máquina de cizallamiento de baja presión, fabricada por The Edge Sweets Company, Inc. de Grand Rapids, MI, con una velocidad de tornillo de 6.000 rpm. Las temperaturas de la premezcla y el prepolímero se mantuvieron a 43 °C. Cada tiempo de inicio se registró como el "tiempo de crema", es decir, el momento en el que un aclaramiento del color de la formulación y un aumento en el volumen indicaron el inicio de la formación de espuma. Un molde con las dimensiones de 30 x 15 x 1 cm se calentó a 55 °C. Cada tiempo de desmoldeo se determinó desmoldeando la pieza en el momento deseado y doblando 180 grados. Cuando no se observó agrietamiento, se consideró que la pieza había alcanzado un desmoldeo óptimo. Las densidades de todas las piezas se mantuvieron a 0,50-0,55 gramos por centímetro cúbico (g/cc) a lo largo del estudio. La formulación de la tabla 5 se utilizó para este estudio. El poliesterpoliol indicado es difuncional.
Tabla 5. Sistema de ensayo estándar
La tabla 6 muestra las reactividades estándar del sistema utilizando trietilendiamina como catalizador de control. Un tiempo de desmoldeo estándar cuando se utilizaron 0,5 pphp de trietilendiamina (TEDA) fue de 4'30" (4 minutos y 30 segundos) con un tiempo de crema de 9 segundos. El aumento de trietilendiamina a 0,66 pphp redujo los tiempos de desmoldeo a 3'45", pero el tiempo de crema o de inicio también se redujo a 7 segundos. Tal reducción en la práctica tendería a afectar negativamente a la capacidad de llenado del molde debido a que el tiempo de inicio de la reacción se acorta, lo que conduce a un aumento de las tasas de residuos o de reparación.
Tabla 6. Composición del catalizador de control
La tabla 7 muestra la formulación de una composición catalizadora (composición 1) según la invención. La composición utiliza glicerol como acelerador de curado en combinación con sal fenólica de 1,8-diazabiciclo[5.4.0]undec-7-eno y trietilendiamina para mejorar los tiempos de desmoldeo. Los resultados de una evaluación realizada en la composición catalizadora 1 se muestran en la tabla 8, en la que se observa que, en comparación con la composición de control de la tabla 6, esta composición no tuvo un efecto negativo sobre las propiedades físicas, pero redujo drásticamente el tiempo de desmoldeo y prolongó el tiempo de crema. El glicerol no se usa normalmente en este tipo de formulación, ya que se sabe que ablanda la espuma en exceso.
Tabla 7. Composición catalizadora 1
Tabla 8. Rendimiento de la composición catalizadora 1
La composición catalizadora 1 a 2,80 pphp proporcionó el tiempo de crema más próximo al de nueve segundos del control (TEDA contenido a 0,5 pphp) a la vez que reducía el tiempo de desmoldeo de 4'30 "a 2'45". También se observó un aumento de dos segundos en el tiempo de crema. Cuando se adaptó el tiempo de desmoldeo del control de TEDA (TEDA contenido a 0,66 pphp) utilizando 2,0-2,2 pphp de la composición catalizadora 1, el tiempo de crema de siete segundos se prolongó a 13-14 segundos. En la práctica comercial, se esperaría que dicha mejora proporcionara un rendimiento de llenado de moldes superior.
La tabla 9 ilustra los efectos de eliminar uno cualquiera de diversos componentes (acelerador de curado, catalizador de trimerización o catalizador de expansión) de la composición de catalizador preferida.
Tabla 9. Reactividades de contraejemplo
La sal fenólica de 1,8-diazabicido[5.4.0]undec-7-eno y el glicerol, cuando se usan por separado en formulaciones catalizadoras, proporcionaron solo una pequeña ventaja en los tiempos de crema o de desmoldeo. La adición de glicerol al catalizador de control (catalizador de control de 1,5 pphp) aumentó el tiempo de crema en solo un segundo y redujo el tiempo de desmoldeo en 15 segundos. La adición de glicerol al catalizador de control (catalizador de control de 2,0 pphp) también aumentó el tiempo de crema en un segundo, pero no redujo el de desmoldeo.
La adición de sal fenólica de 1,8-diazabiciclo[5.4.0]undec-7-eno al catalizador de control de 1,5 pphp no prolongó el tiempo de crema y solo redujo el tiempo de desmoldeo en 30 segundos. La adición de catalizador de expansión de sal fenólica de 1,8-diazabiciclo[5.4.0]undec-7-eno y pentametildietilenetriamina al catalizador de control de 2,0 pphp acortó el tiempo de crema en un segundo a la vez que redujo el de desmoldeo en solo 15 segundos. Por el contrario, la composición del catalizador 1 utilizada a un nivel de 2,8 pphp proporcionó una reducción sustancial del tiempo de desmoldeo a 2'25", a la vez que mejoró el tiempo de crema a 11 segundos.
Tal como se muestra por medio de los resultados anteriores, la combinación de un catalizador de gelificación de amina terciaria, un catalizador de trimerización tal como sal fenólica de 1,8-diazabiciclo[5.4.0]undec-7-eno, un acelerador de curado tal como glicerol y, opcionalmente, un catalizador de expansión tal como pentametildietilenetriamina proporcionaron mejoras significativas en los tiempos de crema y de desmoldeo.
La tabla 10 muestra una formulación catalizadora que se usó para comparar varios dioles y trioles como posibles aceleradores de curado. Solo se cambió el diol/triol durante la evaluación.
Tabla 10. Composiciones catalizadoras para la evaluación de diol/poliol
Las tablas 11-13 resumen los resultados de reactividad en función de la estructura de diol o poliol y en tres niveles de uso de la composición catalizadora.
Tabla 11. Reactividad, composición catalizadora a 1,5 pphp
Tabla 12. Reactividad, composición catalizadora a 2,2 pphp
Tabla 13. Reactividad, composición catalizadora a 2,8 pphp
La tabla 11 muestra resultados con otros dioles y polioles de bajo peso molecular: a un nivel de utilización del catalizador de 1,5 pphp, el glicerol y el trimetilolpropano proporcionaron un desmoldeo más corto con tiempos de crema o inicio iguales en comparación con el etilenglicol de control. El tiempo de demoldeo utilizando 1,6-hexanodiol fue igual al del etilenglicol, y se observó un tiempo de crema igual. El uso de 2,5-hexanodiol, tripropilenglicol y dietilenglicol dio como resultado tiempos de desmoldeo más largos con un tiempo de crema igual al del control de etilenglicol.
La tabla 12 muestra que a un nivel de uso del catalizador de 2,2 pphp, el glicerol, el trimetilolpropano y el 1,6-hexanodiol mostraron un mejor tiempo de desmoldeo con respecto el control. Los tiempos de crema o los tiempos de inicio fueron iguales o más largos que los obtenidos con el control (etilenglicol). El dietilenglicol mostró tiempos de desmoldeo y de crema iguales al control, mientras que el 2,5-hexanodiol y el tripropilenglicol mostraron tiempos de desmoldeo prolongados en comparación con el control de etilenglicol.
La tabla 13 muestra que a un nivel de utilización de catalizador de 2,8 pphp, la tendencia observada en el nivel de uso de 2,2 pphp permaneció igual: el glicerol, el trimetilolpropano y el 1,6-hexanodiol mostraron un mejor tiempo de desmoldeo con respecto el control. Los tiempos de crema o los tiempos de inicio fueron iguales al control de etilenglicol. El dietilenglicol mostró una mejora moderada con respecto al etilenglicol de control, mientras que el 2,5-hexanodiol y el tripropilenglicol continuaron mostrando tiempos de desmoldeo prolongados en comparación con el control de etilenglicol.
Evaluaciones de catalizadores de trimerización
Se evaluaron varios catalizadores de trimerización para comprender el efecto beneficioso que podrían tener sobre
un sistema que contiene glicerol. La sal carboxilato de N-hidroxipropil-amonio cuaternario de TEDA (documento US 4.785.025), N,N',N"-tris(dimetilaminopropil)-hexahidrotriazina y 1,8-diazabicido[5.4.0]undec-7-eno (DBU) bloqueados con fenol o ácido 2-etilhexanoico se evaluaron utilizando la formulación catalizadora siguiente:

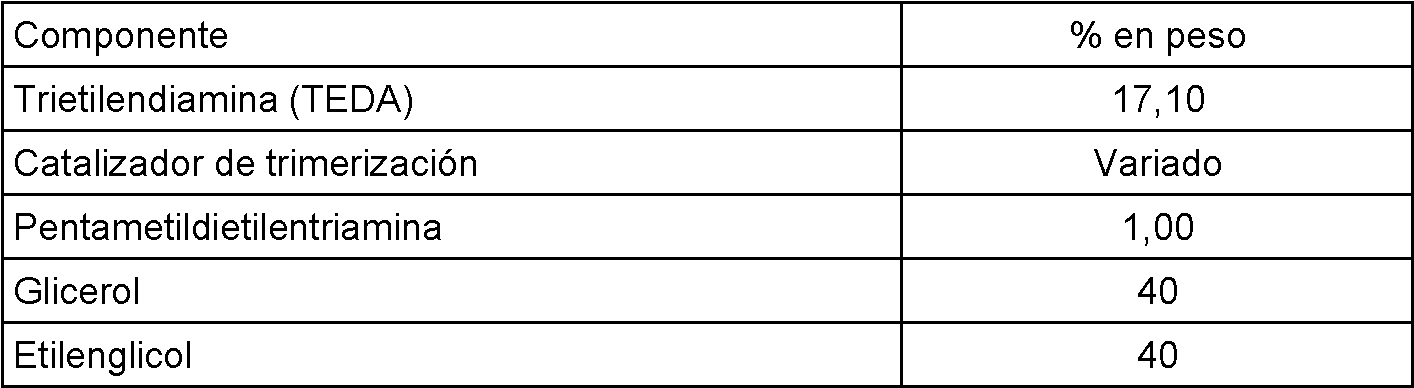

Tabla 14. Formulación para variaciones de catalizador
Los resultados obtenidos con estas formulaciones se muestran en la tabla 15.
Tabla 15. Evaluaciones de catalizadores de trimerización
Las cantidades de cada composición catalizadora mostradas en la tabla 15 se ajustaron para que proporcionaran aproximadamente el mismo tiempo de crema (aproximadamente 12 segundos) a fin de comparar su rendimiento con respecto al tiempo de desmoldeo y el nivel de uso requerido. Todos los catalizadores de trimerización de la tabla 15 funcionaron bien como componentes de la composición del catalizador, y la sal fenólica de 1,8-diazabiciclo[5.4.0]undec-7-eno fue particularmente eficaz.
Si bien se conocen numerosos catalizadores y dioles y trioles de bajo peso molecular por separado para preparar espumas de poliuretano, la combinación de un catalizador de gelificación con un catalizador de trimerización, un acelerador de curado tal como se ha definido anteriormente, y opcionalmente un catalizador de expansión y/o un extensor de cadena, es particularmente eficaz para prolongar el tiempo de crema y/o acortar el tiempo de desmoldeo.
Aunque la invención se ilustra y describe en el presente documento con referencia a formas de realización específicas, no se pretende que las reivindicaciones adjuntas se limiten a los detalles mostrados.
Claims (23)
1. Una composición para su uso en la fabricación de una espuma de poliuretano, composición que comprende: (a) una combinación de catalizadores que comprende un catalizador de expansión, un catalizador de gelificación y un catalizador de trimerización, en la que el catalizador de gelificación se selecciona del grupo que consiste en aminas terciarias, mono(amino terciario)ureas, bis(amino terciario)ureas y combinaciones de cualquiera de las mismas; y
(b) uno o más aceleradores de curado seleccionados de entre uno de:
i) un primer grupo que consiste en dioles que comprenden al menos un grupo hidroxilo primario y que tienen de cinco a 17 átomos de esqueleto de cadena elegidos de entre carbono, oxígeno, o ambos, entre los grupos hidroxilo, siempre que al menos cinco de los átomos del esqueleto sean carbono; y
ii) un segundo grupo que consiste en compuestos que comprenden tres o más grupos hidroxilo, siendo al menos dos de los mismos primarios, y que tienen pesos moleculares de entre 90 g/mol y 400 g/mol, o ambos,
en la que el catalizador de gelificación, el catalizador de trimerización, el catalizador de expansión y el acelerador de curado están presentes en las cantidades que se muestran en % en peso:
y en la que el acelerador de curado comprende un compuesto seleccionado del grupo que consiste en glicerol, trimetilolpropano, diglicerol, pentaeritritol, dipentaeritritol y combinaciones de cualquiera de los mismos.
2. Una composición según la reivindicación 1, en la que el catalizador de gelificación comprende una amina terciaria.
3. La composición de la reivindicación 1 o 2, en la que el acelerador de curado comprende glicerol.
4. La composición de la reivindicación 1 o 2, en la que el acelerador de curado comprende trimetilolpropano.
5. La composición de la reivindicación 1 o 2, en la que el acelerador de curado comprende 1,6-hexanodiol.
6. La composición de la reivindicación 1 o 2, composición que además comprende un fenol o un ácido carboxílico que forma una sal con al menos una porción del catalizador de gelificación.
7. La composición de las reivindicaciones 1 o 2, composición que además comprende un fenol o un ácido carboxílico que forma una sal con al menos una porción de al menos uno de entre el catalizador de gelificación y el catalizador de expansión.
8. La composición de la reivindicación 7, en la que el fenol o el ácido carboxílico comprenden el compuesto fenol.
9. La composición de la reivindicación 7, en la que el fenol o el ácido carboxílico comprenden ácido 2-etilhexanoico.
10. La composición de la reivindicación 1 o 2, en la que el catalizador de gelificación comprende trietilendiamina.
11. La composición de la reivindicación 1 o 2, en la que el catalizador de trimerización comprende un compuesto seleccionado del grupo que consiste en un compuesto de amonio cuaternario (quat) de TEDA-óxido de propilenoácido 2-etilhexanoico; 1,8-diazabiciclo[5.4.0]undec-7-eno, ya sea solo o bloqueado con un fenol o un ácido carboxílico; sales carboxilato de N-hidroxialquil-amonio cuaternario; N,N',N"-tris(dimetilaminopropil)hexahidrotriazina y carboxilatos de metales alcalinos.
12. La composición de la reivindicación 1 o 2, en la que el catalizador de trimerización comprende sal de 1,8-diazabiciclo[5.4.0]undec-7-eno-fenol.
13. La composición de la reivindicación 1 o 2, en la que el catalizador de trimerización comprende N,N',N"-tris(dimetilaminopropil)hexahidrotriazina.
14. La composición de la reivindicación 1 o 2, en la que el catalizador de expansión comprende un compuesto seleccionado del grupo que consiste en pentametildietilentriamina, trietilentetramina permetilada, bis(dimetilaminoetil)éter y mezclas de los mismos.
15. La composición de la reivindicación 1 o 2, que comprende además un poliol polimérico.
16. Una composición para su uso en la fabricación de una espuma de poliuretano, composición que comprende: (a) una combinación de catalizadores que comprende:
(i) un catalizador de gelificación que comprende un compuesto seleccionado del grupo que consiste en trietilendiamina, 3-dimetilaminopropilurea, N,N'-bis(3-dimetilamino-propil)urea, 1-(N-metil-3-pirrolidino)metilurea, 1,3-bis(N-metil-3-pirrolidino)metilurea, y una combinación de los mismos; y
(ii) un catalizador de trimerización que comprende un compuesto seleccionado del grupo que consiste en compuesto de amonio cuaternario (quat) de TEDA-óxido de propileno-ácido 2-etilhexanoico; 1,8-diazabiciclo[5.4.0]undec-7-eno, solo o bloqueado con un fenol o un ácido carboxílico; sales carboxilato de N-hidroxialquil-amonio cuaternario; N,N',N"-tris(dimetilaminopropil)hexahidrotriazina; carboxilatos de metales alcalinos y una combinación de cualquiera de los mismos;
(b) uno o más aceleradores de curado seleccionados del grupo que consiste en glicerol, trimetilolpropano, diglicerol, pentaeritritol, dipentaeritritol y una combinación de los mismos y
(c) un catalizador de expansión que comprende un compuesto seleccionado del grupo que consiste en pentametildietilentriamina, trietilentetramina permetilada, bis(dimetilaminoetil)éter y una combinación de los mismos,
en la que el catalizador de gelificación, el catalizador de trimerización, el catalizador de expansión y el acelerador de curado están presentes en las cantidades que se muestran en % en peso:
17. Una composición según la reivindicación 16, en la que el catalizador de gelificación comprende trietilendiamina.
18. La composición catalizadora de la reivindicación 16 o 17, composición que además comprende un fenol o un ácido carboxílico que forma una sal con al menos una porción de al menos uno del catalizador de gelificación y el catalizador de expansión.
19. La composición catalizadora de la reivindicación 16 o 17, composición que además comprende del 25 al 75% en peso del catalizador de gelificación, el catalizador de trimerización, el catalizador de expansión y el acelerador de curado y del 25 al 75% en peso de un extensor de cadena que comprende un compuesto seleccionado del grupo que consiste en etilenglicol, 1,4-butanodiol y una combinación de los mismos.
20. La composición catalizadora de la reivindicación 16 o 17, en la que el catalizador de gelificación, el catalizador de trimerización, el catalizador de expansión y el acelerador de curado están presentes en las cantidades que se muestran en % en peso:
21. La composición catalizadora de la reivindicación 20, composición que comprende del 55 a 65% en peso del catalizador de gelificación, el catalizador de trimerización, el catalizador de expansión y el acelerador de curado y del 35 al 45% en peso de un extensor de cadena que comprende un compuesto seleccionado del grupo que consiste en etilenglicol, 1,4-butanodiol y una combinación de los mismos.
22. La composición de la reivindicación 16 o 17, en la que el catalizador de gelificación comprende trietilendiamina, el catalizador de trimerización comprende 1,8-diazabiciclo[5.4.0]undec-7-eno-fenol, el catalizador de expansión comprende pentametildietilentriamina, el acelerador de curado comprende glicerol y la composición comprende además un extensor de cadena, que comprende etilenglicol.
23. La composición de la reivindicación 16 o 17, en la que el catalizador de expansión comprende pentametildietilentriamina.
Applications Claiming Priority (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| US10/856,042 US20050267227A1 (en) | 2004-05-28 | 2004-05-28 | Fast demold/extended cream time polyurethane formulations |
| US11/131,179 US8258198B2 (en) | 2004-05-28 | 2005-05-18 | Fast demold/extended cream time polyurethane formulations |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| ES2720403T3 true ES2720403T3 (es) | 2019-07-22 |
Family
ID=34978858
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| ES14173716T Expired - Lifetime ES2720403T3 (es) | 2004-05-28 | 2005-05-24 | Formulaciones de poliuretano de desmoldeo rápido/tiempo de crema prolongado |
Country Status (6)
| Country | Link |
|---|---|
| US (2) | US8258198B2 (es) |
| EP (2) | EP1600465B1 (es) |
| JP (1) | JP2005336495A (es) |
| KR (1) | KR100695194B1 (es) |
| ES (1) | ES2720403T3 (es) |
| MX (1) | MXPA05005620A (es) |
Families Citing this family (23)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US8258198B2 (en) * | 2004-05-28 | 2012-09-04 | Air Products And Chemicals, Inc. | Fast demold/extended cream time polyurethane formulations |
| US10023683B2 (en) | 2006-06-12 | 2018-07-17 | Evonik Degussa Gmbh | Catalyst compositions for improving polyurethane foam performance |
| JP5633109B2 (ja) * | 2006-08-11 | 2014-12-03 | 東ソー株式会社 | ポリウレタン樹脂製造用の触媒組成物及びポリウレタン樹脂の製造方法 |
| BR112012033328A2 (pt) * | 2010-07-09 | 2016-12-13 | Air Products And Chemcals Inc | "composição ,e processo para produzir espuma de poliuretano" |
| JP5776171B2 (ja) * | 2010-12-08 | 2015-09-09 | 東ソー株式会社 | ポリウレタン樹脂製造用のアミン触媒組成物及びそれを用いたポリウレタン樹脂の製造方法 |
| WO2012077728A1 (ja) * | 2010-12-08 | 2012-06-14 | 東ソー株式会社 | ポリウレタン樹脂製造用触媒組成物、及びそれを用いたポリウレタン樹脂の製造方法 |
| JP5776182B2 (ja) * | 2010-12-22 | 2015-09-09 | 東ソー株式会社 | ポリウレタン樹脂製造用触媒組成物、及びそれを用いたポリウレタン樹脂の製造方法 |
| JP5732845B2 (ja) * | 2010-12-22 | 2015-06-10 | 東ソー株式会社 | 軟質ポリウレタンフォーム製造用触媒組成物、及びそれを用いた軟質ポリウレタンフォームの製造法 |
| US9145466B2 (en) * | 2011-07-07 | 2015-09-29 | Air Products And Chemicals, Inc. | Process for producing flexible polyurethane foam using natural oil polyols |
| US10494469B2 (en) * | 2011-07-26 | 2019-12-03 | Mitsui Chemicals & Skc Polyurethanes Inc. | Composition for polyurethane foam, preparation for polyurethane foam, polymer polyol preparation for polyurethane foam, production processes therefor, and polyurethane foam |
| US10307167B2 (en) | 2012-12-14 | 2019-06-04 | Corquest Medical, Inc. | Assembly and method for left atrial appendage occlusion |
| US10314594B2 (en) | 2012-12-14 | 2019-06-11 | Corquest Medical, Inc. | Assembly and method for left atrial appendage occlusion |
| US10813630B2 (en) | 2011-08-09 | 2020-10-27 | Corquest Medical, Inc. | Closure system for atrial wall |
| KR101389846B1 (ko) * | 2012-01-04 | 2014-04-29 | 주식회사 유니버샬켐텍 | 경질 우레탄 폼 제조용 촉매조성물 및 이를 이용한 난연성 발포폴리스티렌-경질우레탄 복합 단열재의 제조방법 |
| US20140142689A1 (en) | 2012-11-21 | 2014-05-22 | Didier De Canniere | Device and method of treating heart valve malfunction |
| US9566443B2 (en) | 2013-11-26 | 2017-02-14 | Corquest Medical, Inc. | System for treating heart valve malfunction including mitral regurgitation |
| US10842626B2 (en) | 2014-12-09 | 2020-11-24 | Didier De Canniere | Intracardiac device to correct mitral regurgitation |
| WO2016150684A1 (en) * | 2015-03-24 | 2016-09-29 | Basf Se | Process for producing porous materials comprising a catalyst system |
| CN107922564B (zh) * | 2015-06-18 | 2021-10-19 | 赢创运营有限公司 | 得自位阻盐和具有异氰酸酯反应性基团的叔胺的三聚催化剂 |
| PL4004079T3 (pl) | 2019-07-24 | 2025-10-20 | Evonik Operations Gmbh | Wytwarzanie pianek poliuretanowych |
| WO2021167857A1 (en) | 2020-02-17 | 2021-08-26 | Dow Global Technologies Llc | Polyurethane rigid foam |
| TR202020698A1 (tr) * | 2020-12-16 | 2022-06-21 | Arçeli̇k Anoni̇m Şi̇rketi̇ | Bi̇r poli̇üretan köpük bi̇leşi̇mi̇ ve poli̇üretan köpük i̇çeren bi̇r buzdolabi |
| WO2025093350A1 (en) * | 2023-10-31 | 2025-05-08 | Evonik Operations Gmbh | Thermolatent catalyst for polyurethane preparation |
Family Cites Families (70)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US3836488A (en) | 1970-10-06 | 1974-09-17 | Dow Chemical Co | Tris(2-(dimethylamino)ethyl)amine as catalyst for the preparation of polyurethanes |
| GB1389933A (en) * | 1972-03-17 | 1975-04-09 | Ici Ltd | Flexible polyurethane foams |
| US3896052A (en) | 1974-01-30 | 1975-07-22 | Upjohn Co | Cocatalyst system for trimerizing polyisocyanates |
| LU74539A1 (es) | 1976-03-12 | 1977-09-27 | ||
| LU74540A1 (es) | 1976-03-12 | 1977-09-27 | ||
| DE2624527A1 (de) | 1976-06-01 | 1977-12-22 | Bayer Ag | Verfahren zur herstellung von polyurethanen |
| JPS54111598A (en) | 1978-02-21 | 1979-08-31 | Bridgestone Corp | Preparation of flame-retardant, low-smoking rigid polyurethane foam |
| DE3015440A1 (de) | 1980-04-22 | 1981-10-29 | Bayer Ag, 5090 Leverkusen | Verfahren zur herstellung von polyurethan-kunststoffen unter verwendung von cyclischen, n-hydroxyalkyl-substituierten, amidingruppen aufweisenden verbindungen als katalysatoren |
| US4338408A (en) | 1981-07-20 | 1982-07-06 | Texaco Inc. | Polyurethanes using bis(aminoethyl)ether derivatives as catalysts |
| US4425446A (en) | 1982-06-23 | 1984-01-10 | Sealed Air Corporation | Urea-modified isocyanurate foam, composition and method |
| US4431753A (en) | 1983-05-13 | 1984-02-14 | Abbott Laboratories | Catalyst blend containing 1,2-dimethylimidazole |
| US4547478A (en) * | 1984-03-09 | 1985-10-15 | American Cyanamid Company | Catalyst systems for polyurethane compositions |
| US4785025A (en) | 1984-11-13 | 1988-11-15 | Air Products And Chemicals, Inc. | Quaternary triethylenediamine compositions and their combination with tertiary amines for delayed action/enhanced curing catalysts in polyurethane systems |
| US4582861A (en) | 1984-11-13 | 1986-04-15 | Air Products And Chemicals, Inc. | Delayed action/enhanced curing catalysis in polyurethane systems |
| US4717738A (en) * | 1985-01-22 | 1988-01-05 | Sanyo Chemical Industries, Ltd. | Polyurethane based on hydroxyl-containing polymer polyol and process for making the same |
| JPS6220517A (ja) | 1985-07-19 | 1987-01-29 | Toyo Soda Mfg Co Ltd | 硬化性に優れたポリウレタン用触媒 |
| DE3638488A1 (de) | 1986-11-11 | 1988-05-19 | Basf Ag | Verfahren zur herstellung von kompakten oder zelligen polyurethan-elastomeren in gegenwart eines titan- und/oder zinnverbindungen enthaltenden polyester-polyols als katalysator sowie die verwendung dieses katalysators |
| JPS63295617A (ja) | 1987-05-26 | 1988-12-02 | Toshiba Corp | 断熱用硬質ウレタンフォ−ムの製造方法 |
| US4943597A (en) * | 1988-12-07 | 1990-07-24 | The Dow Chemical Company | Polyether polyol formulations for hard CFC replacement by water blowing in rigid polyurethane foams |
| US5147897A (en) * | 1990-08-27 | 1992-09-15 | Nisshinbo Industries, Inc. | Method for producing non-yellowing polyurethane urea foam |
| US5039713A (en) | 1991-02-07 | 1991-08-13 | Air Products And Chemicals, Inc. | Blowing reaction catalyst composition that provides cell opening of the resulting polyurethane foam |
| DE4104870A1 (de) | 1991-02-17 | 1992-08-27 | Bayer Ag | Verwendung von 3,(4)-substituierten pyrrolidinen als katalysatoren fuer das polyisocyanatpolyadditionsverfahren, verfahren zu ihrer herstellung sowie verfahren zur herstellung von polyurethan(harnstoff)en |
| US5143944A (en) | 1992-01-30 | 1992-09-01 | Air Products And Chemicals, Inc. | 3-quinuclidinol catalyst compositions for making polyurethane foams |
| US5233039A (en) | 1992-01-30 | 1993-08-03 | Air Products And Chemicals, Inc. | Non-fugitive gelling catalyst compositions for making polyurethane foams |
| EP0559216A1 (en) | 1992-03-06 | 1993-09-08 | Tosoh Corporation | Process for producing urethan foam having high-density skin layer |
| US5491174A (en) | 1992-10-09 | 1996-02-13 | The Dow Chemical Company | Process for preparation of polyurethanes utilizing novel catalysts |
| US5332860A (en) * | 1993-06-29 | 1994-07-26 | The Dow Chemical Company | Polyols useful for preparing polyurethane foams having improved retention of insulative properties, polyurethane foams prepared therewith and methods for the preparation thereof |
| US5373030A (en) * | 1993-06-29 | 1994-12-13 | The Dow Chemical Company | Polyurethane foams having improved retention of insulative properties and methods for the preparation thereof |
| JP3061717B2 (ja) | 1993-12-03 | 2000-07-10 | 日清紡績株式会社 | 変性ポリイソシアヌレート発泡体の製造法 |
| US5559161A (en) | 1994-02-18 | 1996-09-24 | Air Products And Chemicals, Inc. | Hydroxy-functional triamine catalyst compositions for the production of polyurethanes |
| US5508314A (en) | 1994-02-18 | 1996-04-16 | Air Products And Chemicals, Inc. | Hydroxyl group-containing blowing catalyst compositions for the production of polyurethanes |
| US5512603A (en) | 1994-02-22 | 1996-04-30 | Air Products And Chemicals, Inc. | Hydroxy and amino functional pyrrolizidine catalyst compositions for the production of polyurethanes |
| US5700846A (en) | 1994-06-15 | 1997-12-23 | Huntsman Petrochemical Corporation | Polyurea foam made from a partially aminated polyether polyamine |
| US5539007A (en) | 1994-08-31 | 1996-07-23 | Air Products And Chemicals, Inc. | Catalyst compositions for making polyurethane based on imidazoles and boron compounds |
| US5547608A (en) * | 1994-09-09 | 1996-08-20 | Basf Corporation | Polyurethane SRIM compositions having internal mold release properties |
| JP2584955B2 (ja) | 1994-12-07 | 1997-02-26 | 大同鋼板株式会社 | 変性ポリイソシアヌレート発泡体及びその製造法並びにポリオール組成物 |
| US5874483A (en) | 1995-09-27 | 1999-02-23 | Air Products And Chemicals, Inc. | Aminopropylbis (aminoethyl) ether compositions for the production of polyurethanes |
| US5672632A (en) * | 1995-10-30 | 1997-09-30 | Basf Corporation | Integral skin polyurethane molded articles |
| US5624966A (en) | 1995-10-30 | 1997-04-29 | Basf Corporation | Process of making an integral skin polyurethane article |
| US6395798B1 (en) | 1995-12-21 | 2002-05-28 | Bayer Antwerp, N.V. | Low density microcellular elastomers based on isocyanate-terminated prepolymers |
| KR970061927A (ko) | 1996-02-29 | 1997-09-12 | 윌리엄 에프. 마쉬 | 수-팽창 성형된 폴리우레탄 포옴의 경화를 촉진시키는 방법 및 조성물 |
| US5721284A (en) * | 1996-12-20 | 1998-02-24 | The Dow Chemical Company | Open-celled rigid polyurethane foam |
| US5824711A (en) | 1997-05-05 | 1998-10-20 | Air Products And Chemicals, Inc. | N,N,N'-trimethylbis (Aminoethyl) ether substituted urea compostions for the production of polyurethanes |
| US6232356B1 (en) | 1997-05-05 | 2001-05-15 | Air Products And Chemicals, Inc. | Reactive catalyst compositions for improving water blown polyurethane foam performance |
| US5756557A (en) | 1997-05-06 | 1998-05-26 | Air Products And Chemicals, Inc. | Aminomethyl pyrrolidine urea compositions for the production of polyurethanes |
| US6307102B1 (en) * | 1997-10-15 | 2001-10-23 | Tosoh Corporation | Amine catalyst for producing polyurethane and polyisocyanurate |
| IT1302496B1 (it) * | 1998-09-14 | 2000-09-05 | Sixton Holding Sa | Schiuma poliuretanica rigida. |
| US6180686B1 (en) * | 1998-09-17 | 2001-01-30 | Thomas M. Kurth | Cellular plastic material |
| GB2345064B (en) * | 1998-12-24 | 2002-06-05 | Kao Corp | Process for preparing polyurethane foam |
| US7671104B2 (en) * | 1999-02-13 | 2010-03-02 | Bayer Materialscience Ag | Fine cell, water-blown rigid polyurethane foams |
| DE19916647B4 (de) * | 1999-04-14 | 2006-06-08 | Bayer Materialscience Ag | Polyolgemisch für die Herstellung von Polyurethan-Hartschäumen |
| EP1176995A1 (en) | 1999-05-07 | 2002-02-06 | Salviac Limited | A tissue engineering scaffold |
| DE50004222D1 (de) | 1999-07-02 | 2003-12-04 | Rhein Chemie Rheinau Gmbh | Katalysator-System für die NCO/OH-Reaktion (Polyurethanbildung) |
| JP2001040054A (ja) * | 1999-07-30 | 2001-02-13 | Bridgestone Corp | 硬質ポリウレタンフォーム |
| JP2001040055A (ja) * | 1999-07-30 | 2001-02-13 | Bridgestone Corp | 硬質ポリウレタンフォーム |
| US6387973B1 (en) | 1999-08-12 | 2002-05-14 | Kay Metzeler Limited | Flexible polyurethane foam containing copper |
| US6855739B2 (en) * | 2000-01-26 | 2005-02-15 | Basf Aktiengesellschaft | Modified polyurethane foamed materials used as adsorbents |
| KR20020095244A (ko) * | 2000-05-03 | 2002-12-20 | 더 다우 케미칼 캄파니 | 폴리우레탄 엘라스토머의 제조방법 |
| EP1197506B1 (en) * | 2000-10-13 | 2006-01-25 | Tosoh Corporation | Catalyst for production of a two component polyurethane sealant |
| US20030212236A1 (en) | 2001-05-01 | 2003-11-13 | Luigi Pellacani | Process for producing polyurethane elastomer |
| US20030032757A1 (en) | 2001-08-02 | 2003-02-13 | Lin Nai W. | Polyurethane elastomers having improved abrasion resistance |
| DE10145458B4 (de) * | 2001-09-14 | 2014-03-20 | Basf Se | Verfahren zur Herstellung von Urethan- und überwiegend Isocyanuratgruppen aufweisenden Polyurethanhartschaumstoffen |
| KR100771910B1 (ko) * | 2001-09-28 | 2007-11-01 | 주식회사 엘지이아이 | 탈형성이 우수한 경질 폴리우레탄 폼 조성물 |
| KR100850995B1 (ko) * | 2002-01-04 | 2008-08-12 | 주식회사 엘지이아이 | 경질 폴리우레탄 발포체 제조용 조성물 및 그로부터제조된 경질 폴리우레탄 발포체 |
| JP3926195B2 (ja) | 2002-04-18 | 2007-06-06 | 花王株式会社 | ポリウレタンフォーム |
| DE602004004561T2 (de) * | 2003-03-18 | 2007-11-15 | Tosoh Corp. | Katalysatorzusammensetzung für die Herstellung von Polyurethanharz und Verfahren zu ihrer Herstellung |
| US20050070619A1 (en) * | 2003-09-26 | 2005-03-31 | Miller John William | Blowing agent enhancers for polyurethane foam production |
| US7887790B2 (en) * | 2004-02-20 | 2011-02-15 | Cornell Research Foundation, Inc. | Polymers and polymer coatings |
| US8258198B2 (en) * | 2004-05-28 | 2012-09-04 | Air Products And Chemicals, Inc. | Fast demold/extended cream time polyurethane formulations |
| US20090124784A1 (en) * | 2007-11-08 | 2009-05-14 | Brown Chad W | Methods and compounds for curing polythiourethane compositions |
-
2005
- 2005-05-18 US US11/131,179 patent/US8258198B2/en active Active
- 2005-05-24 ES ES14173716T patent/ES2720403T3/es not_active Expired - Lifetime
- 2005-05-24 EP EP05011237.4A patent/EP1600465B1/en not_active Expired - Lifetime
- 2005-05-24 EP EP14173716.3A patent/EP2787016B1/en not_active Expired - Lifetime
- 2005-05-25 MX MXPA05005620A patent/MXPA05005620A/es active IP Right Grant
- 2005-05-27 KR KR1020050045036A patent/KR100695194B1/ko not_active Expired - Fee Related
- 2005-05-27 JP JP2005155555A patent/JP2005336495A/ja active Pending
-
2012
- 2012-07-12 US US13/547,756 patent/US8618014B2/en not_active Expired - Lifetime
Also Published As
| Publication number | Publication date |
|---|---|
| US8618014B2 (en) | 2013-12-31 |
| US8258198B2 (en) | 2012-09-04 |
| EP1600465A2 (en) | 2005-11-30 |
| KR100695194B1 (ko) | 2007-03-19 |
| KR20060046221A (ko) | 2006-05-17 |
| EP1600465A3 (en) | 2006-01-11 |
| EP1600465B1 (en) | 2014-07-16 |
| EP2787016A1 (en) | 2014-10-08 |
| US20120277093A1 (en) | 2012-11-01 |
| JP2005336495A (ja) | 2005-12-08 |
| EP2787016B1 (en) | 2019-01-30 |
| MXPA05005620A (es) | 2006-01-23 |
| US20050267228A1 (en) | 2005-12-01 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| ES2720403T3 (es) | Formulaciones de poliuretano de desmoldeo rápido/tiempo de crema prolongado | |
| ES2319118T3 (es) | Procedimiento para preparar espuma de poliuretano. | |
| EP0182203B1 (en) | Delayed action/enhanced curing catalysis in polyurethane systems | |
| US10450402B2 (en) | Polyester polyol-containing polyurethane systems having improved hydrolytic stability | |
| JP5633109B2 (ja) | ポリウレタン樹脂製造用の触媒組成物及びポリウレタン樹脂の製造方法 | |
| KR20080095802A (ko) | 폴리우레탄 발포체의 표면 경화 및 치수 안정성을향상시키기 위한 첨가제 | |
| ES2380429T3 (es) | Composición de catalizador para espuma de poliuretano rígida, de baja densidad y soplada en agua | |
| MXPA02003535A (es) | Catalizadores de amina bloqueados con acido para la produccion de poliuretanos. | |
| KR20080034798A (ko) | 폴리우레탄 발포체의 안정성 개선을 위한 가교제 | |
| CN104603171B (zh) | 用于制造聚氨酯树脂的催化剂组合物及使用其的聚氨酯树脂的制造方法 | |
| US4785025A (en) | Quaternary triethylenediamine compositions and their combination with tertiary amines for delayed action/enhanced curing catalysts in polyurethane systems | |
| US20050090386A1 (en) | Catalyst blends for producing low thermal desorption polyurethane foams | |
| ES2939727T3 (es) | Espumas de poliuretano con contenido reducido de aminas aromáticas | |
| EP1834974A2 (en) | Aromatic diacid ester diols and substituted carbamates thereof for minimizing deterioration of polyurethane foams | |
| BRPI0503158B1 (pt) | Composição para uso na produção de uma espuma de poliuretano | |
| JP5375542B2 (ja) | ポリウレタン製造用触媒及びポリウレタン製造方法 | |
| JP3572422B2 (ja) | 硬化速度に優れた硬質ポリウレタンフォームの製造法 | |
| JP2023516658A (ja) | 触媒組成物 |
