ES2727295T3 - Composiciones de cemento pórtland de fraguado rápido con citratos de metales alcalinos y fosfatos con una elevada resistencia a la compresión inicial y una contracción reducida - Google Patents
Composiciones de cemento pórtland de fraguado rápido con citratos de metales alcalinos y fosfatos con una elevada resistencia a la compresión inicial y una contracción reducida Download PDFInfo
- Publication number
- ES2727295T3 ES2727295T3 ES14748079T ES14748079T ES2727295T3 ES 2727295 T3 ES2727295 T3 ES 2727295T3 ES 14748079 T ES14748079 T ES 14748079T ES 14748079 T ES14748079 T ES 14748079T ES 2727295 T3 ES2727295 T3 ES 2727295T3
- Authority
- ES
- Spain
- Prior art keywords
- weight
- cement
- reactive powder
- cementitious reactive
- mixture
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
- 239000000203 mixture Substances 0.000 title claims abstract description 373
- 239000011398 Portland cement Substances 0.000 title claims abstract description 91
- 229910052783 alkali metal Inorganic materials 0.000 title claims abstract description 37
- 150000001340 alkali metals Chemical class 0.000 title claims description 4
- GHCZTIFQWKKGSB-UHFFFAOYSA-N 2-hydroxypropane-1,2,3-tricarboxylic acid;phosphoric acid Chemical class OP(O)(O)=O.OC(=O)CC(O)(C(O)=O)CC(O)=O GHCZTIFQWKKGSB-UHFFFAOYSA-N 0.000 title description 3
- 239000004568 cement Substances 0.000 claims abstract description 209
- UGTZMIPZNRIWHX-UHFFFAOYSA-K sodium trimetaphosphate Chemical compound [Na+].[Na+].[Na+].[O-]P1(=O)OP([O-])(=O)OP([O-])(=O)O1 UGTZMIPZNRIWHX-UHFFFAOYSA-K 0.000 claims abstract description 161
- 239000000843 powder Substances 0.000 claims abstract description 93
- OSGAYBCDTDRGGQ-UHFFFAOYSA-L calcium sulfate Chemical compound [Ca+2].[O-]S([O-])(=O)=O OSGAYBCDTDRGGQ-UHFFFAOYSA-L 0.000 claims abstract description 71
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 claims abstract description 65
- -1 alkali metal citrate Chemical class 0.000 claims abstract description 51
- 238000000034 method Methods 0.000 claims abstract description 33
- 238000002156 mixing Methods 0.000 claims abstract description 33
- XFWJKVMFIVXPKK-UHFFFAOYSA-N calcium;oxido(oxo)alumane Chemical compound [Ca+2].[O-][Al]=O.[O-][Al]=O XFWJKVMFIVXPKK-UHFFFAOYSA-N 0.000 claims abstract description 22
- 239000001508 potassium citrate Substances 0.000 claims description 105
- QEEAPRPFLLJWCF-UHFFFAOYSA-K potassium citrate (anhydrous) Chemical compound [K+].[K+].[K+].[O-]C(=O)CC(O)(CC([O-])=O)C([O-])=O QEEAPRPFLLJWCF-UHFFFAOYSA-K 0.000 claims description 105
- 229960002635 potassium citrate Drugs 0.000 claims description 99
- 235000011082 potassium citrates Nutrition 0.000 claims description 99
- 239000010881 fly ash Substances 0.000 claims description 59
- 229910019142 PO4 Inorganic materials 0.000 claims description 51
- KRKNYBCHXYNGOX-UHFFFAOYSA-K Citrate Chemical compound [O-]C(=O)CC(O)(CC([O-])=O)C([O-])=O KRKNYBCHXYNGOX-UHFFFAOYSA-K 0.000 claims description 35
- NBIIXXVUZAFLBC-UHFFFAOYSA-K phosphate Chemical compound [O-]P([O-])([O-])=O NBIIXXVUZAFLBC-UHFFFAOYSA-K 0.000 claims description 32
- 239000010452 phosphate Substances 0.000 claims description 31
- 239000011396 hydraulic cement Substances 0.000 claims description 25
- 239000003795 chemical substances by application Substances 0.000 claims description 23
- 229910000859 α-Fe Inorganic materials 0.000 claims description 16
- 229910052500 inorganic mineral Inorganic materials 0.000 claims description 13
- 239000011707 mineral Substances 0.000 claims description 13
- 235000010755 mineral Nutrition 0.000 claims description 13
- 238000007792 addition Methods 0.000 claims description 12
- 239000011575 calcium Substances 0.000 claims description 10
- 239000004927 clay Substances 0.000 claims description 10
- 229910052791 calcium Inorganic materials 0.000 claims description 8
- OYPRJOBELJOOCE-UHFFFAOYSA-N Calcium Chemical compound [Ca] OYPRJOBELJOOCE-UHFFFAOYSA-N 0.000 claims description 7
- 235000008733 Citrus aurantifolia Nutrition 0.000 claims description 7
- 235000011941 Tilia x europaea Nutrition 0.000 claims description 7
- 239000004571 lime Substances 0.000 claims description 7
- 150000003839 salts Chemical class 0.000 claims description 7
- 239000008030 superplasticizer Substances 0.000 claims description 6
- 235000015870 tripotassium citrate Nutrition 0.000 claims description 6
- QAOWNCQODCNURD-UHFFFAOYSA-L Sulfate Chemical compound [O-]S([O-])(=O)=O QAOWNCQODCNURD-UHFFFAOYSA-L 0.000 claims description 3
- 239000004088 foaming agent Substances 0.000 claims description 3
- 239000001509 sodium citrate Substances 0.000 claims 3
- NLJMYIDDQXHKNR-UHFFFAOYSA-K sodium citrate Chemical compound O.O.[Na+].[Na+].[Na+].[O-]C(=O)CC(O)(CC([O-])=O)C([O-])=O NLJMYIDDQXHKNR-UHFFFAOYSA-K 0.000 claims 3
- 239000007795 chemical reaction product Substances 0.000 claims 1
- 238000010438 heat treatment Methods 0.000 claims 1
- 239000011505 plaster Substances 0.000 description 64
- 235000021317 phosphate Nutrition 0.000 description 46
- 239000010440 gypsum Substances 0.000 description 32
- 229910052602 gypsum Inorganic materials 0.000 description 32
- 239000000126 substance Substances 0.000 description 30
- 239000011440 grout Substances 0.000 description 27
- 239000004567 concrete Substances 0.000 description 25
- 239000000047 product Substances 0.000 description 25
- 239000000654 additive Substances 0.000 description 24
- 230000008602 contraction Effects 0.000 description 23
- 239000012615 aggregate Substances 0.000 description 21
- 235000011132 calcium sulphate Nutrition 0.000 description 19
- 150000003013 phosphoric acid derivatives Chemical class 0.000 description 19
- 229940095672 calcium sulfate Drugs 0.000 description 18
- 239000000463 material Substances 0.000 description 17
- XEEYBQQBJWHFJM-UHFFFAOYSA-N Iron Chemical compound [Fe] XEEYBQQBJWHFJM-UHFFFAOYSA-N 0.000 description 16
- PNEYBMLMFCGWSK-UHFFFAOYSA-N aluminium oxide Inorganic materials [O-2].[O-2].[O-2].[Al+3].[Al+3] PNEYBMLMFCGWSK-UHFFFAOYSA-N 0.000 description 16
- 235000019796 monopotassium phosphate Nutrition 0.000 description 15
- GNSKLFRGEWLPPA-UHFFFAOYSA-M potassium dihydrogen phosphate Chemical compound [K+].OP(O)([O-])=O GNSKLFRGEWLPPA-UHFFFAOYSA-M 0.000 description 15
- 238000006243 chemical reaction Methods 0.000 description 14
- 239000000945 filler Substances 0.000 description 13
- 239000002002 slurry Substances 0.000 description 13
- 235000019832 sodium triphosphate Nutrition 0.000 description 13
- 239000004615 ingredient Substances 0.000 description 12
- 230000036571 hydration Effects 0.000 description 11
- 238000006703 hydration reaction Methods 0.000 description 11
- 238000004519 manufacturing process Methods 0.000 description 11
- GSEJCLTVZPLZKY-UHFFFAOYSA-N Triethanolamine Chemical compound OCCN(CCO)CCO GSEJCLTVZPLZKY-UHFFFAOYSA-N 0.000 description 10
- 230000009257 reactivity Effects 0.000 description 10
- LWIHDJKSTIGBAC-UHFFFAOYSA-K potassium phosphate Substances [K+].[K+].[K+].[O-]P([O-])([O-])=O LWIHDJKSTIGBAC-UHFFFAOYSA-K 0.000 description 9
- 238000012360 testing method Methods 0.000 description 9
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 description 8
- 239000001506 calcium phosphate Substances 0.000 description 8
- 230000000694 effects Effects 0.000 description 8
- 229910000402 monopotassium phosphate Inorganic materials 0.000 description 8
- 239000004033 plastic Substances 0.000 description 8
- RYCLIXPGLDDLTM-UHFFFAOYSA-J tetrapotassium;phosphonato phosphate Chemical compound [K+].[K+].[K+].[K+].[O-]P([O-])(=O)OP([O-])([O-])=O RYCLIXPGLDDLTM-UHFFFAOYSA-J 0.000 description 8
- QORWJWZARLRLPR-UHFFFAOYSA-H tricalcium bis(phosphate) Chemical class [Ca+2].[Ca+2].[Ca+2].[O-]P([O-])([O-])=O.[O-]P([O-])([O-])=O QORWJWZARLRLPR-UHFFFAOYSA-H 0.000 description 8
- 150000001875 compounds Chemical class 0.000 description 7
- 238000007906 compression Methods 0.000 description 7
- 230000006835 compression Effects 0.000 description 7
- 229910052593 corundum Inorganic materials 0.000 description 7
- 238000009472 formulation Methods 0.000 description 7
- 238000010348 incorporation Methods 0.000 description 7
- 229910052742 iron Inorganic materials 0.000 description 7
- 229910001845 yogo sapphire Inorganic materials 0.000 description 7
- ZLMJMSJWJFRBEC-UHFFFAOYSA-N Potassium Chemical compound [K] ZLMJMSJWJFRBEC-UHFFFAOYSA-N 0.000 description 6
- 230000015572 biosynthetic process Effects 0.000 description 6
- 239000006260 foam Substances 0.000 description 6
- 229960003975 potassium Drugs 0.000 description 6
- 229910052700 potassium Inorganic materials 0.000 description 6
- 239000011591 potassium Substances 0.000 description 6
- 239000011178 precast concrete Substances 0.000 description 6
- 230000008569 process Effects 0.000 description 6
- 229910052782 aluminium Inorganic materials 0.000 description 5
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 description 5
- 229910052925 anhydrite Inorganic materials 0.000 description 5
- 230000008901 benefit Effects 0.000 description 5
- 230000007423 decrease Effects 0.000 description 5
- HOOWDPSAHIOHCC-UHFFFAOYSA-N dialuminum tricalcium oxygen(2-) Chemical compound [O--].[O--].[O--].[O--].[O--].[O--].[Al+3].[Al+3].[Ca++].[Ca++].[Ca++] HOOWDPSAHIOHCC-UHFFFAOYSA-N 0.000 description 5
- 239000002245 particle Substances 0.000 description 5
- 239000002893 slag Substances 0.000 description 5
- UFWIBTONFRDIAS-UHFFFAOYSA-N Naphthalene Chemical compound C1=CC=CC2=CC=CC=C21 UFWIBTONFRDIAS-UHFFFAOYSA-N 0.000 description 4
- 229920000388 Polyphosphate Polymers 0.000 description 4
- 229920006328 Styrofoam Polymers 0.000 description 4
- 229940095564 anhydrous calcium sulfate Drugs 0.000 description 4
- NEFBYIFKOOEVPA-UHFFFAOYSA-K dicalcium phosphate Chemical compound [Ca+2].[Ca+2].[O-]P([O-])([O-])=O NEFBYIFKOOEVPA-UHFFFAOYSA-K 0.000 description 4
- 238000005187 foaming Methods 0.000 description 4
- 239000000499 gel Substances 0.000 description 4
- 239000001205 polyphosphate Substances 0.000 description 4
- 235000011176 polyphosphates Nutrition 0.000 description 4
- 230000009467 reduction Effects 0.000 description 4
- FQENQNTWSFEDLI-UHFFFAOYSA-J sodium diphosphate Chemical compound [Na+].[Na+].[Na+].[Na+].[O-]P([O-])(=O)OP([O-])([O-])=O FQENQNTWSFEDLI-UHFFFAOYSA-J 0.000 description 4
- 239000008261 styrofoam Substances 0.000 description 4
- 235000019818 tetrasodium diphosphate Nutrition 0.000 description 4
- 235000019739 Dicalciumphosphate Nutrition 0.000 description 3
- ZVXSESPJMKNIQA-YXMSTPNBSA-N Lys-Thr-Pro-Pro Chemical compound NCCCC[C@H](N)C(=O)N[C@@H]([C@H](O)C)C(=O)N1CCC[C@H]1C(=O)N1[C@H](C(O)=O)CCC1 ZVXSESPJMKNIQA-YXMSTPNBSA-N 0.000 description 3
- 229920003171 Poly (ethylene oxide) Polymers 0.000 description 3
- 239000002253 acid Substances 0.000 description 3
- AGWMJKGGLUJAPB-UHFFFAOYSA-N aluminum;dicalcium;iron(3+);oxygen(2-) Chemical compound [O-2].[O-2].[O-2].[O-2].[O-2].[Al+3].[Ca+2].[Ca+2].[Fe+3] AGWMJKGGLUJAPB-UHFFFAOYSA-N 0.000 description 3
- 239000002956 ash Substances 0.000 description 3
- 235000011010 calcium phosphates Nutrition 0.000 description 3
- 239000003153 chemical reaction reagent Substances 0.000 description 3
- 239000003638 chemical reducing agent Substances 0.000 description 3
- KRKNYBCHXYNGOX-UHFFFAOYSA-N citric acid Chemical compound OC(=O)CC(O)(C(O)=O)CC(O)=O KRKNYBCHXYNGOX-UHFFFAOYSA-N 0.000 description 3
- 239000003086 colorant Substances 0.000 description 3
- 238000004040 coloring Methods 0.000 description 3
- 229920001971 elastomer Polymers 0.000 description 3
- 230000006870 function Effects 0.000 description 3
- 238000009434 installation Methods 0.000 description 3
- JEIPFZHSYJVQDO-UHFFFAOYSA-N iron(III) oxide Inorganic materials O=[Fe]O[Fe]=O JEIPFZHSYJVQDO-UHFFFAOYSA-N 0.000 description 3
- 239000007788 liquid Substances 0.000 description 3
- 230000007774 longterm Effects 0.000 description 3
- 235000015927 pasta Nutrition 0.000 description 3
- 239000004576 sand Substances 0.000 description 3
- 239000000779 smoke Substances 0.000 description 3
- 239000007787 solid Substances 0.000 description 3
- 238000010998 test method Methods 0.000 description 3
- 239000002562 thickening agent Substances 0.000 description 3
- UNXRWKVEANCORM-UHFFFAOYSA-I triphosphate(5-) Chemical compound [O-]P([O-])(=O)OP([O-])(=O)OP([O-])([O-])=O UNXRWKVEANCORM-UHFFFAOYSA-I 0.000 description 3
- WCMOHMXWOOBVMZ-UHFFFAOYSA-N (2,5-dioxopyrrolidin-1-yl) 6-[3-(2,5-dioxopyrrol-1-yl)propanoylamino]hexanoate Chemical compound O=C1CCC(=O)N1OC(=O)CCCCCNC(=O)CCN1C(=O)C=CC1=O WCMOHMXWOOBVMZ-UHFFFAOYSA-N 0.000 description 2
- VTYYLEPIZMXCLO-UHFFFAOYSA-L Calcium carbonate Chemical compound [Ca+2].[O-]C([O-])=O VTYYLEPIZMXCLO-UHFFFAOYSA-L 0.000 description 2
- KRHYYFGTRYWZRS-UHFFFAOYSA-N Fluorane Chemical compound F KRHYYFGTRYWZRS-UHFFFAOYSA-N 0.000 description 2
- 229920001732 Lignosulfonate Polymers 0.000 description 2
- BPQQTUXANYXVAA-UHFFFAOYSA-N Orthosilicate Chemical compound [O-][Si]([O-])([O-])[O-] BPQQTUXANYXVAA-UHFFFAOYSA-N 0.000 description 2
- NBIIXXVUZAFLBC-UHFFFAOYSA-N Phosphoric acid Chemical compound OP(O)(O)=O NBIIXXVUZAFLBC-UHFFFAOYSA-N 0.000 description 2
- 229910004298 SiO 2 Inorganic materials 0.000 description 2
- CDBYLPFSWZWCQE-UHFFFAOYSA-L Sodium Carbonate Chemical compound [Na+].[Na+].[O-]C([O-])=O CDBYLPFSWZWCQE-UHFFFAOYSA-L 0.000 description 2
- 230000000996 additive effect Effects 0.000 description 2
- 239000003513 alkali Substances 0.000 description 2
- DIZPMCHEQGEION-UHFFFAOYSA-H aluminium sulfate (anhydrous) Chemical compound [Al+3].[Al+3].[O-]S([O-])(=O)=O.[O-]S([O-])(=O)=O.[O-]S([O-])(=O)=O DIZPMCHEQGEION-UHFFFAOYSA-H 0.000 description 2
- JXLHNMVSKXFWAO-UHFFFAOYSA-N azane;7-fluoro-2,1,3-benzoxadiazole-4-sulfonic acid Chemical compound N.OS(=O)(=O)C1=CC=C(F)C2=NON=C12 JXLHNMVSKXFWAO-UHFFFAOYSA-N 0.000 description 2
- 239000011324 bead Substances 0.000 description 2
- 239000006227 byproduct Substances 0.000 description 2
- ZCCIPPOKBCJFDN-UHFFFAOYSA-N calcium nitrate Chemical compound [Ca+2].[O-][N+]([O-])=O.[O-][N+]([O-])=O ZCCIPPOKBCJFDN-UHFFFAOYSA-N 0.000 description 2
- 235000012241 calcium silicate Nutrition 0.000 description 2
- 238000010276 construction Methods 0.000 description 2
- 238000009749 continuous casting Methods 0.000 description 2
- 230000003247 decreasing effect Effects 0.000 description 2
- 230000007547 defect Effects 0.000 description 2
- 229910000390 dicalcium phosphate Inorganic materials 0.000 description 2
- 229940038472 dicalcium phosphate Drugs 0.000 description 2
- 150000004683 dihydrates Chemical class 0.000 description 2
- 239000000428 dust Substances 0.000 description 2
- 238000002474 experimental method Methods 0.000 description 2
- 239000011152 fibreglass Substances 0.000 description 2
- 239000010419 fine particle Substances 0.000 description 2
- 239000011521 glass Substances 0.000 description 2
- 150000004677 hydrates Chemical class 0.000 description 2
- 230000003993 interaction Effects 0.000 description 2
- IIPYXGDZVMZOAP-UHFFFAOYSA-N lithium nitrate Chemical compound [Li+].[O-][N+]([O-])=O IIPYXGDZVMZOAP-UHFFFAOYSA-N 0.000 description 2
- 238000000465 moulding Methods 0.000 description 2
- 150000002790 naphthalenes Chemical class 0.000 description 2
- BWHMMNNQKKPAPP-UHFFFAOYSA-L potassium carbonate Chemical compound [K+].[K+].[O-]C([O-])=O BWHMMNNQKKPAPP-UHFFFAOYSA-L 0.000 description 2
- 229920005989 resin Polymers 0.000 description 2
- 239000011347 resin Substances 0.000 description 2
- 230000004044 response Effects 0.000 description 2
- 229910021487 silica fume Inorganic materials 0.000 description 2
- 239000000377 silicon dioxide Substances 0.000 description 2
- 239000010454 slate Substances 0.000 description 2
- 239000001488 sodium phosphate Substances 0.000 description 2
- 235000011008 sodium phosphates Nutrition 0.000 description 2
- 230000003068 static effect Effects 0.000 description 2
- 125000001273 sulfonato group Chemical class [O-]S(*)(=O)=O 0.000 description 2
- 239000004094 surface-active agent Substances 0.000 description 2
- 229910000391 tricalcium phosphate Inorganic materials 0.000 description 2
- 235000019731 tricalcium phosphate Nutrition 0.000 description 2
- 229940078499 tricalcium phosphate Drugs 0.000 description 2
- RYFMWSXOAZQYPI-UHFFFAOYSA-K trisodium phosphate Chemical class [Na+].[Na+].[Na+].[O-]P([O-])([O-])=O RYFMWSXOAZQYPI-UHFFFAOYSA-K 0.000 description 2
- 229910018072 Al 2 O 3 Inorganic materials 0.000 description 1
- UXVMQQNJUSDDNG-UHFFFAOYSA-L Calcium chloride Chemical compound [Cl-].[Cl-].[Ca+2] UXVMQQNJUSDDNG-UHFFFAOYSA-L 0.000 description 1
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 description 1
- 229910000519 Ferrosilicon Inorganic materials 0.000 description 1
- DGAQECJNVWCQMB-PUAWFVPOSA-M Ilexoside XXIX Chemical compound C[C@@H]1CC[C@@]2(CC[C@@]3(C(=CC[C@H]4[C@]3(CC[C@@H]5[C@@]4(CC[C@@H](C5(C)C)OS(=O)(=O)[O-])C)C)[C@@H]2[C@]1(C)O)C)C(=O)O[C@H]6[C@@H]([C@H]([C@@H]([C@H](O6)CO)O)O)O.[Na+] DGAQECJNVWCQMB-PUAWFVPOSA-M 0.000 description 1
- 239000005909 Kieselgur Substances 0.000 description 1
- 235000019738 Limestone Nutrition 0.000 description 1
- 229920000877 Melamine resin Polymers 0.000 description 1
- 241001460678 Napo <wasp> Species 0.000 description 1
- 240000007594 Oryza sativa Species 0.000 description 1
- 235000007164 Oryza sativa Nutrition 0.000 description 1
- ISWSIDIOOBJBQZ-UHFFFAOYSA-N Phenol Chemical compound OC1=CC=CC=C1 ISWSIDIOOBJBQZ-UHFFFAOYSA-N 0.000 description 1
- VMHLLURERBWHNL-UHFFFAOYSA-M Sodium acetate Chemical compound [Na+].CC([O-])=O VMHLLURERBWHNL-UHFFFAOYSA-M 0.000 description 1
- 239000004280 Sodium formate Substances 0.000 description 1
- DBMJMQXJHONAFJ-UHFFFAOYSA-M Sodium laurylsulphate Chemical compound [Na+].CCCCCCCCCCCCOS([O-])(=O)=O DBMJMQXJHONAFJ-UHFFFAOYSA-M 0.000 description 1
- 239000013539 acceleration additive Substances 0.000 description 1
- 150000007513 acids Chemical group 0.000 description 1
- 239000011149 active material Substances 0.000 description 1
- 125000001931 aliphatic group Chemical group 0.000 description 1
- 150000008055 alkyl aryl sulfonates Chemical class 0.000 description 1
- 229940045714 alkyl sulfonate alkylating agent Drugs 0.000 description 1
- 150000008052 alkyl sulfonates Chemical class 0.000 description 1
- 150000004645 aluminates Chemical class 0.000 description 1
- 229910000147 aluminium phosphate Inorganic materials 0.000 description 1
- 125000000129 anionic group Chemical group 0.000 description 1
- 239000003945 anionic surfactant Substances 0.000 description 1
- 239000007864 aqueous solution Substances 0.000 description 1
- 239000012237 artificial material Substances 0.000 description 1
- 125000005228 aryl sulfonate group Chemical group 0.000 description 1
- 230000009286 beneficial effect Effects 0.000 description 1
- 230000000740 bleeding effect Effects 0.000 description 1
- YYRMJZQKEFZXMX-UHFFFAOYSA-L calcium bis(dihydrogenphosphate) Chemical compound [Ca+2].OP(O)([O-])=O.OP(O)([O-])=O YYRMJZQKEFZXMX-UHFFFAOYSA-L 0.000 description 1
- 229910000019 calcium carbonate Inorganic materials 0.000 description 1
- 239000001110 calcium chloride Substances 0.000 description 1
- 229910001628 calcium chloride Inorganic materials 0.000 description 1
- BRPQOXSCLDDYGP-UHFFFAOYSA-N calcium oxide Chemical compound [O-2].[Ca+2] BRPQOXSCLDDYGP-UHFFFAOYSA-N 0.000 description 1
- 239000000292 calcium oxide Substances 0.000 description 1
- ODINCKMPIJJUCX-UHFFFAOYSA-N calcium oxide Inorganic materials [Ca]=O ODINCKMPIJJUCX-UHFFFAOYSA-N 0.000 description 1
- 229910000389 calcium phosphate Inorganic materials 0.000 description 1
- JHLNERQLKQQLRZ-UHFFFAOYSA-N calcium silicate Chemical compound [Ca+2].[Ca+2].[O-][Si]([O-])([O-])[O-] JHLNERQLKQQLRZ-UHFFFAOYSA-N 0.000 description 1
- 229910052918 calcium silicate Inorganic materials 0.000 description 1
- ZOMBKNNSYQHRCA-UHFFFAOYSA-J calcium sulfate hemihydrate Chemical compound O.[Ca+2].[Ca+2].[O-]S([O-])(=O)=O.[O-]S([O-])(=O)=O ZOMBKNNSYQHRCA-UHFFFAOYSA-J 0.000 description 1
- 229910052799 carbon Inorganic materials 0.000 description 1
- 238000005266 casting Methods 0.000 description 1
- 239000011083 cement mortar Substances 0.000 description 1
- 239000000919 ceramic Substances 0.000 description 1
- 230000008859 change Effects 0.000 description 1
- 230000003750 conditioning effect Effects 0.000 description 1
- 238000010924 continuous production Methods 0.000 description 1
- 230000007797 corrosion Effects 0.000 description 1
- 238000005260 corrosion Methods 0.000 description 1
- 239000013078 crystal Substances 0.000 description 1
- 238000013461 design Methods 0.000 description 1
- 230000001627 detrimental effect Effects 0.000 description 1
- 238000011161 development Methods 0.000 description 1
- 238000010586 diagram Methods 0.000 description 1
- 238000002845 discoloration Methods 0.000 description 1
- 239000002270 dispersing agent Substances 0.000 description 1
- 239000006185 dispersion Substances 0.000 description 1
- MOTZDAYCYVMXPC-UHFFFAOYSA-N dodecyl hydrogen sulfate Chemical compound CCCCCCCCCCCCOS(O)(=O)=O MOTZDAYCYVMXPC-UHFFFAOYSA-N 0.000 description 1
- 229940043264 dodecyl sulfate Drugs 0.000 description 1
- 238000001704 evaporation Methods 0.000 description 1
- 230000008020 evaporation Effects 0.000 description 1
- 239000011405 expansive cement Substances 0.000 description 1
- 239000004744 fabric Substances 0.000 description 1
- 239000000835 fiber Substances 0.000 description 1
- 238000001914 filtration Methods 0.000 description 1
- 239000012467 final product Substances 0.000 description 1
- 230000008014 freezing Effects 0.000 description 1
- 238000007710 freezing Methods 0.000 description 1
- 239000011507 gypsum plaster Substances 0.000 description 1
- 239000011372 high-strength concrete Substances 0.000 description 1
- 239000010903 husk Substances 0.000 description 1
- 229930195733 hydrocarbon Natural products 0.000 description 1
- 150000002430 hydrocarbons Chemical class 0.000 description 1
- 230000007062 hydrolysis Effects 0.000 description 1
- 238000006460 hydrolysis reaction Methods 0.000 description 1
- XLYOFNOQVPJJNP-UHFFFAOYSA-M hydroxide Chemical compound [OH-] XLYOFNOQVPJJNP-UHFFFAOYSA-M 0.000 description 1
- 238000011065 in-situ storage Methods 0.000 description 1
- 230000006698 induction Effects 0.000 description 1
- 229940060367 inert ingredients Drugs 0.000 description 1
- 239000011872 intimate mixture Substances 0.000 description 1
- 235000014413 iron hydroxide Nutrition 0.000 description 1
- NCNCGGDMXMBVIA-UHFFFAOYSA-L iron(ii) hydroxide Chemical compound [OH-].[OH-].[Fe+2] NCNCGGDMXMBVIA-UHFFFAOYSA-L 0.000 description 1
- 238000009533 lab test Methods 0.000 description 1
- 229920005610 lignin Polymers 0.000 description 1
- 239000006028 limestone Substances 0.000 description 1
- XGZVUEUWXADBQD-UHFFFAOYSA-L lithium carbonate Chemical compound [Li+].[Li+].[O-]C([O-])=O XGZVUEUWXADBQD-UHFFFAOYSA-L 0.000 description 1
- 229910052808 lithium carbonate Inorganic materials 0.000 description 1
- IDNHOWMYUQKKTI-UHFFFAOYSA-M lithium nitrite Chemical compound [Li+].[O-]N=O IDNHOWMYUQKKTI-UHFFFAOYSA-M 0.000 description 1
- 239000000395 magnesium oxide Substances 0.000 description 1
- CPLXHLVBOLITMK-UHFFFAOYSA-N magnesium oxide Inorganic materials [Mg]=O CPLXHLVBOLITMK-UHFFFAOYSA-N 0.000 description 1
- AXZKOIWUVFPNLO-UHFFFAOYSA-N magnesium;oxygen(2-) Chemical compound [O-2].[Mg+2] AXZKOIWUVFPNLO-UHFFFAOYSA-N 0.000 description 1
- 239000002075 main ingredient Substances 0.000 description 1
- 239000011159 matrix material Substances 0.000 description 1
- 239000012528 membrane Substances 0.000 description 1
- 229910052751 metal Inorganic materials 0.000 description 1
- 239000002184 metal Substances 0.000 description 1
- 239000010445 mica Substances 0.000 description 1
- 229910052618 mica group Inorganic materials 0.000 description 1
- 230000005012 migration Effects 0.000 description 1
- 238000013508 migration Methods 0.000 description 1
- 235000019691 monocalcium phosphate Nutrition 0.000 description 1
- 229910000150 monocalcium phosphate Inorganic materials 0.000 description 1
- 239000002736 nonionic surfactant Substances 0.000 description 1
- 229910052760 oxygen Inorganic materials 0.000 description 1
- 239000001301 oxygen Substances 0.000 description 1
- 239000010451 perlite Substances 0.000 description 1
- 235000019362 perlite Nutrition 0.000 description 1
- 239000003208 petroleum Substances 0.000 description 1
- RAFRTSDUWORDLA-UHFFFAOYSA-N phenyl 3-chloropropanoate Chemical compound ClCCC(=O)OC1=CC=CC=C1 RAFRTSDUWORDLA-UHFFFAOYSA-N 0.000 description 1
- 229920000058 polyacrylate Polymers 0.000 description 1
- 229920005646 polycarboxylate Polymers 0.000 description 1
- 229920000642 polymer Polymers 0.000 description 1
- 229920000417 polynaphthalene Polymers 0.000 description 1
- 229910000027 potassium carbonate Inorganic materials 0.000 description 1
- 159000000001 potassium salts Chemical class 0.000 description 1
- 230000002028 premature Effects 0.000 description 1
- 102000004169 proteins and genes Human genes 0.000 description 1
- 108090000623 proteins and genes Proteins 0.000 description 1
- 239000008262 pumice Substances 0.000 description 1
- 239000002994 raw material Substances 0.000 description 1
- 239000003340 retarding agent Substances 0.000 description 1
- 235000009566 rice Nutrition 0.000 description 1
- 230000000630 rising effect Effects 0.000 description 1
- 239000011435 rock Substances 0.000 description 1
- 229920006395 saturated elastomer Polymers 0.000 description 1
- 235000003441 saturated fatty acids Nutrition 0.000 description 1
- 150000004671 saturated fatty acids Chemical class 0.000 description 1
- 239000000344 soap Substances 0.000 description 1
- 229910052708 sodium Inorganic materials 0.000 description 1
- 239000011734 sodium Substances 0.000 description 1
- 239000001632 sodium acetate Substances 0.000 description 1
- 235000017281 sodium acetate Nutrition 0.000 description 1
- 229910000029 sodium carbonate Inorganic materials 0.000 description 1
- HLBBKKJFGFRGMU-UHFFFAOYSA-M sodium formate Chemical compound [Na+].[O-]C=O HLBBKKJFGFRGMU-UHFFFAOYSA-M 0.000 description 1
- 235000019254 sodium formate Nutrition 0.000 description 1
- 235000019333 sodium laurylsulphate Nutrition 0.000 description 1
- 159000000000 sodium salts Chemical class 0.000 description 1
- ITCAUAYQCALGGV-XTICBAGASA-M sodium;(1r,4ar,4br,10ar)-1,4a-dimethyl-7-propan-2-yl-2,3,4,4b,5,6,10,10a-octahydrophenanthrene-1-carboxylate Chemical compound [Na+].C([C@@H]12)CC(C(C)C)=CC1=CC[C@@H]1[C@]2(C)CCC[C@@]1(C)C([O-])=O ITCAUAYQCALGGV-XTICBAGASA-M 0.000 description 1
- NTVDGBKMGBRCKB-UHFFFAOYSA-M sodium;12-hydroxyoctadecanoate Chemical compound [Na+].CCCCCCC(O)CCCCCCCCCCC([O-])=O NTVDGBKMGBRCKB-UHFFFAOYSA-M 0.000 description 1
- 239000000243 solution Substances 0.000 description 1
- 238000005507 spraying Methods 0.000 description 1
- 239000003381 stabilizer Substances 0.000 description 1
- 238000006467 substitution reaction Methods 0.000 description 1
- 150000003467 sulfuric acid derivatives Chemical class 0.000 description 1
- 239000013589 supplement Substances 0.000 description 1
- 230000002195 synergetic effect Effects 0.000 description 1
- 230000009466 transformation Effects 0.000 description 1
- 235000019798 tripotassium phosphate Nutrition 0.000 description 1
- YNIRKEZIDLCCMC-UHFFFAOYSA-K trisodium;phosphate;hydrate Chemical compound [OH-].[Na+].[Na+].[Na+].OP([O-])([O-])=O YNIRKEZIDLCCMC-UHFFFAOYSA-K 0.000 description 1
- 235000021122 unsaturated fatty acids Nutrition 0.000 description 1
- 150000004670 unsaturated fatty acids Chemical class 0.000 description 1
- 239000010455 vermiculite Substances 0.000 description 1
- 229910052902 vermiculite Inorganic materials 0.000 description 1
- 235000019354 vermiculite Nutrition 0.000 description 1
- 239000002023 wood Substances 0.000 description 1
- 239000004711 α-olefin Substances 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
- C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
- C04B24/00—Use of organic materials as active ingredients for mortars, concrete or artificial stone, e.g. plasticisers
- C04B24/04—Carboxylic acids; Salts, anhydrides or esters thereof
-
- C—CHEMISTRY; METALLURGY
- C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
- C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
- C04B22/00—Use of inorganic materials as active ingredients for mortars, concrete or artificial stone, e.g. accelerators or shrinkage compensating agents
- C04B22/08—Acids or salts thereof
- C04B22/16—Acids or salts thereof containing phosphorus in the anion, e.g. phosphates
-
- C—CHEMISTRY; METALLURGY
- C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
- C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
- C04B28/00—Compositions of mortars, concrete or artificial stone, containing inorganic binders or the reaction product of an inorganic and an organic binder, e.g. polycarboxylate cements
- C04B28/02—Compositions of mortars, concrete or artificial stone, containing inorganic binders or the reaction product of an inorganic and an organic binder, e.g. polycarboxylate cements containing hydraulic cements other than calcium sulfates
- C04B28/04—Portland cements
-
- C—CHEMISTRY; METALLURGY
- C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
- C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
- C04B28/00—Compositions of mortars, concrete or artificial stone, containing inorganic binders or the reaction product of an inorganic and an organic binder, e.g. polycarboxylate cements
- C04B28/14—Compositions of mortars, concrete or artificial stone, containing inorganic binders or the reaction product of an inorganic and an organic binder, e.g. polycarboxylate cements containing calcium sulfate cements
-
- C—CHEMISTRY; METALLURGY
- C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
- C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
- C04B2103/00—Function or property of ingredients for mortars, concrete or artificial stone
- C04B2103/10—Accelerators; Activators
- C04B2103/12—Set accelerators
-
- C—CHEMISTRY; METALLURGY
- C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
- C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
- C04B2111/00—Mortars, concrete or artificial stone or mixtures to prepare them, characterised by specific function, property or use
- C04B2111/00474—Uses not provided for elsewhere in C04B2111/00
- C04B2111/00612—Uses not provided for elsewhere in C04B2111/00 as one or more layers of a layered structure
- C04B2111/0062—Gypsum-paper board like materials
-
- C—CHEMISTRY; METALLURGY
- C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
- C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
- C04B2111/00—Mortars, concrete or artificial stone or mixtures to prepare them, characterised by specific function, property or use
- C04B2111/10—Compositions or ingredients thereof characterised by the absence or the very low content of a specific material
- C04B2111/1006—Absence of well-defined organic compounds
-
- C—CHEMISTRY; METALLURGY
- C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
- C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
- C04B2111/00—Mortars, concrete or artificial stone or mixtures to prepare them, characterised by specific function, property or use
- C04B2111/34—Non-shrinking or non-cracking materials
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
- Y02W—CLIMATE CHANGE MITIGATION TECHNOLOGIES RELATED TO WASTEWATER TREATMENT OR WASTE MANAGEMENT
- Y02W30/00—Technologies for solid waste management
- Y02W30/50—Reuse, recycling or recovery technologies
- Y02W30/91—Use of waste materials as fillers for mortars or concrete
Landscapes
- Chemical & Material Sciences (AREA)
- Engineering & Computer Science (AREA)
- Ceramic Engineering (AREA)
- Structural Engineering (AREA)
- Materials Engineering (AREA)
- Organic Chemistry (AREA)
- Inorganic Chemistry (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Curing Cements, Concrete, And Artificial Stone (AREA)
- Environmental & Geological Engineering (AREA)
- Civil Engineering (AREA)
- Dispersion Chemistry (AREA)
- Combustion & Propulsion (AREA)
Abstract
Método para proporcionar una mezcla cementosa que comprende mezclar: agua y una composición de polvo reactivo cementoso para formar una mezcla, comprendiendo la composición de polvo reactivo cementoso: un polvo reactivo cementoso que comprende cemento pórtland incluyendo no más de un 10 % en peso de ceniza volante; una cantidad aceleradora de fraguado de un citrato de metal alcalino; y trimetafosfato de sodio, donde el polvo reactivo cementoso comprende de 80 a 100 % en peso de cemento pórtland, de 0 a 20 % en peso de cemento de aluminato de calcio, y de 0 a 7 % en peso de sulfato de calcio, en función de la suma del cemento pórtland, el cemento de aluminato de calcio y el sulfato de calcio, donde la composición de polvo reactivo cementoso comprende de 1,0 a 4,5 % en peso de dicho citrato de metal alcalino en función del peso del polvo reactivo cementoso y trimetafosfato de sodio en una cantidad de 0,05 a 1,5 % en peso en función del peso del polvo reactivo cementoso, donde la mezcla no contiene una alcanolamina, y donde la mezcla presenta una temperatura inicial de al menos 32,2 °C (90 °F) y es de fraguado rápido, presentando un tiempo de fraguado inferior a 30 minutos.
Description
DESCRIPCIÓN
Composiciones de cemento pórtland de fraguado rápido con citratos de metales alcalinos y fosfatos con una elevada resistencia a la compresión inicial y una contracción reducida
CAMPO DE LA INVENCIÓN
[0001] Esta invención se refiere, por lo general, a composiciones cementosas sin ceniza volante y de fraguado muy rápido que comprenden cementos pórtland que se pueden utilizar para varias aplicaciones en las que se desee un endurecimiento rápido y que se logre una resistencia inicial y una contracción reducida. En concreto, la invención se refiere a composiciones cementosas que se pueden utilizar para fabricar placas y otras instalaciones de hormigón con una excelente resistencia a la humedad para su uso en ubicaciones húmedas y secas en edificios. Los productos de hormigón prefabricados como las placas de cemento y otras aplicaciones de hormigón se fabrican con cementos pórtland y, opcionalmente, otros cementos hidráulicos que no sean cementos a base de ceniza volante en condiciones que proporcionan un fraguado rápido de la mezcla cementosa, de tal manera que las placas u otras instalaciones de hormigón se puedan manipular poco después de verter la mezcla cementosa en una forma estática o móvil o a través de una cinta en continuo movimiento u otra instalación de hormigón. Lo ideal sería que este fraguado de la mezcla de cemento se pudiera lograr tan pronto como en aproximadamente 10 minutos, preferiblemente tan pronto como en aproximadamente 5 minutos, después de mezclar la mezcla de cemento con una cantidad adecuada de agua.
ANTECEDENTES DE LA INVENCIÓN
[0002] En la patente estadounidense n.° 7,670,427 de Perez-Pena et al., se describe un fraguado muy rápido de composiciones cementosas para producir productos a base de cemento, tales como placas de cemento, mediante la adición de una alcanolamina y un polifosfato en un cemento hidráulico, tal como un cemento pórtland, y que forma una lechada con agua en condiciones que proporcionan una temperatura de lechada inicial de al menos 90 °F (32 °C). Se pueden incluir materiales reactivos adicionales, tales como cemento con alto contenido de alúmina, sulfato de calcio y un material puzolánico, tal como una ceniza volante de clase C.
[0003] En la patente estadounidense n.° 6,869,474 de Perez-Pena et al., se describe un fraguado extremadamente rápido de composiciones cementosas para producir productos a base de cemento, tales como placas de cemento, añadiendo una alcanolamina en cemento hidráulico, tal como cemento pórtland, y que forma una lechada con agua en condiciones que proporcionan una temperatura de lechada inicial de al menos 90 °F (32 °C). Se pueden incluir materiales reactivos adicionales, tales como cemento con alto contenido de alúmina, sulfato de calcio y un material puzolánico, tal como ceniza volante. Se ha descubierto que las adiciones de trietanolamina suponen un acelerador muy potente capaz de producir formulaciones con tiempos de fraguado final relativamente cortos y con mayores niveles de ceniza volante y yeso y sin que se necesiten cementos de aluminato de calcio.
[0004] En la patente estadounidense n.° 8,070,878 de Dubey, se describen composiciones cementosas ligeras para productos de construcción que presentan materiales reactivos que comprenden una mezcla de 40-80 % de cemento pórtland, 0-20 % de cemento con alto contenido de alúmina, 0-7 % de sulfato de calcio (yeso) y 0-55 % de ceniza volante. Las composiciones pueden contener tanto ceniza volante como una trietanolamina, pero las composiciones no utilizan un citrato de metal alcalino o polifosfato, tal como trimetafosfato de sodio (STMP).
[0005] En la patente estadounidense n.° 6,641,658 de Dubey, se describe una composición cementosa de fraguado rápido útil para fabricar placas de cemento que contienen como polvos reactivos cemento pórtland, puzolana, cemento con alto contenido de alúmina y sulfato de calcio anhidro insoluble, que proporciona tiempos de fraguado reducidos en comparación con las composiciones cementosas de la técnica anterior. Preferiblemente, la composición comprende como mezcla de polvo reactivo de un 35 % a un 90 % en peso de cemento pórtland, de un 0 a un 55 % en peso de puzolana, de un 5 a un 15 % en peso de cemento con alto contenido de alúmina, y de un 1 a un 8 % en peso de sulfato de calcio anhidro insoluble. La sustitución del sulfato de calcio anhidro insoluble por yeso soluble convencional (un dihidrato) incrementa la liberación de calor y reduce los tiempos de fraguado, a pesar del uso de cantidades muy altas de materiales puzolánicos, preferiblemente ceniza volante.
[0006] En la publicación de la solicitud de patente estadounidense 20100040165 de Dubey, se describe el uso de un sistema de placa a base de cemento reforzado con una red de tela en malla de fibra de vidrio que emplea una malla de fibra como estructura principal para una mezcla de cemento pórtland que contiene alcanolamina, polifosfato como STMP, y puede incluir ceniza volante con agua. En todos los casos, la mezcla de lechada contiene ceniza volante y/o una alcanolamina.07
[0007] La etringita es un compuesto de sulfato de aluminio y calcio que posee la fórmula Ca6Al2 (SO4^32 H2O o, de manera alternativa, 3 CaO^AhO3 ^ 3 CaSO4^32 H2O. También se escribe como Ca6Al2(SO4)3(OH)-i2'26H2O. La etringita se forma como cristales de tipo aguja larga y proporciona una rápida resistencia inicial a las placas de cemento para manipularlas poco después de haberse vertido en un molde o a lo largo de una cinta continua de colado y moldeado.
[0008] Se necesitan composiciones de cemento pórtland que posean tiempos de fraguado final que sean normalmente inferiores a aproximadamente de 4 a 7 minutos o menos, que desarrollen una alta resistencia a la compresión tanto inicial como a largo plazo, pero que no presenten migración de reactivos no deseados, tales como alcanolamina, a la superficie del panel. El tiempo de fraguado final se define en términos más generales cuando las mezclas cementosas se hayan fraguado hasta el punto de que los productos a base de cemento fabricados a partir de estas se puedan manipular y apilar, aunque las reacciones químicas pueden continuar durante períodos prolongados.
[0009] En el documento US 4888058 se describe una dispersión acuosa estable de humo de sílice formada utilizando un 70-80 % de subproducto de humo de producción de ferrosilicio mediante la inclusión de cantidades muy pequeñas de un agente estabilizador seleccionado de entre un ácido fosfórico, ácido cítrico, ácido fluorhídrico, ácido fluorsilícico o sus sales de sodio o de potasio o mezclas de los mismos.
SUMARIO DE LA INVENCIÓN
[0010] La invención se define por medio de las reivindicaciones.
[0011] Una forma de realización de la presente invención ofrece un método para elaborar una lechada de fraguado rápido con una resistencia a la compresión inicial en desarrollo que comprende mezclar agua, un polvo reactivo cementoso sin ceniza volante, que comprende cemento hidráulico, y cantidades aceleradoras de un citrato de metal alcalino y un fosfato que es trimetafosfato de sodio.
[0012] Otra forma de realización de la presente invención ofrece composiciones cementosas con un mejor rendimiento de fraguado final rápido y una mayor resistencia a la compresión inicial tras tres horas y catorce días. Las composiciones cementosas comprenden un cemento hidráulico, tal como cemento pórtland sin ceniza volante, un citrato de metal alcalino, y un fosfato, pero no contiene alcanolaminas ni posee los problemas de coloración y sangrado a través de la superficie de hormigón que se derivan del uso de alcanolaminas como aceleradores en composiciones cementosas.
[0013] Otra forma de realización de la invención proporciona una composición cementosa que se puede mezclar con agua y un agregado, y la composición comprende cemento pórtland y otro cemento hidráulico opcional, un citrato de metal alcalino, y un fosfato, pero no contiene ceniza volante, tal como ceniza volante de clase C, y contiene poco o nada de yeso. Se ofrece una mezcla de lechada que se mezcla con agua y el agregado para formar una placa de cemento que no presenta problemas de coloración, especialmente cuando se utiliza un alto contenido de aluminio ferrito, esto es, cemento pórtland con de un 5 a un 15 % en peso de ferrita en el cemento pórtland. Se puede utilizar yeso para evitar la formación de geles ricos en hierro, cuando se utilice este cemento pórtland con alto contenido de aluminio ferrito, para reducir la coloración en el producto de hormigón final. No obstante, se ha demostrado que el yeso reduce la velocidad de reacción en las composiciones de cemento pórtland de la invención. Por lo tanto, la cantidad de yeso utilizada se debería reducir al mínimo para compensar el efecto sobre la reactividad al mismo tiempo que se evita la formación de geles ricos en hierro.
[0014] No se necesita ceniza volante en las presentes composiciones y, normalmente, estas carecen de ceniza volante. La ceniza volante puede tener un efecto negativo en la formación de espuma, y puede precisar una cantidad significativamente mayor de agente de incorporación de aire para formar espuma a tenor de los niveles desiguales de contenido de carbono y de metal en la ceniza volante a partir de diversas fuentes. Se ha descubierto que el uso de un fosfato con cemento pórtland y sales ácidas, sin ceniza volante ni alcanolaminas, de acuerdo con la presente invención, no solo acelera la reactividad y los tiempos de fraguado final, sino que también reduce la contracción química.
[0015] Además, se ha descubierto que resulta más difícil controlar el color del hormigón cuando se utiliza ceniza volante en comparación con las mezclas cementosas con cemento pórtland. El uso de cemento pórtland sin ceniza volante impide la variabilidad del color, además de reducir la contracción química en comparación con las placas de cemento fabricadas con composiciones cementosas que contengan cemento pórtland, ceniza volante, citratos de metal alcalino y trietanolamina. El documento de patente estadounidense n.° 8357239 de Boxley et al. destaca los problemas con el uso de ceniza volante en hormigón y sugiere un pretratamiento mediante geopolimerización de ceniza volante para evitar problemas al utilizar ceniza volante con cemento pórtland.
[0016] De manera inesperada, se ha descubierto también que la velocidad de reacción, el tiempo de fraguado final y la resistencia a la compresión final de las composiciones de cemento de formas de realización de la presente invención elaboradas con cemento pórtland y con mayores cantidades de aluminio ferrito, tales como el cemento Lehigh, cemento Holcim y cemento de St. Mary's, aumentan en ausencia de una alcanolamina, tal como trietanolamina. De manera inesperada, se ha descubierto que la reactividad de estos cementos pórtland es directamente opuesta a la reactividad de estos mismos cementos de aluminio ferrito cuando se añade un acelerador de trietanolamina en los cementos.
[0017] Por lo tanto, esta invención se refiere, por lo general, a composiciones cementosas de fraguado rápido, y a métodos para elaborar dichas composiciones, que se pueden utilizar para diversas aplicaciones en las que se desee un fraguado final rápido y la obtención de resistencia inicial. El uso del citrato de metal alcalino junto con el fosfato para acelerar el fraguado de la composición cementosa, especialmente cuando la lechada se forme a
temperaturas elevadas, posibilita un incremento de la velocidad de producción de productos cementosos, tales como placas de cemento, al mismo tiempo que se reduce el uso de yeso y se elimina la necesidad de aditivos, tales como los aceleradores de reacción de alcanolaminas y la ceniza volante.
[0018] Las composiciones cementosas de la presente invención se pueden utilizar para elaborar productos prefabricados de hormigón, tales como placas de cemento, con una excelente resistencia a la humedad para su uso en ubicaciones húmedas y secas de edificios. Los productos prefabricados de hormigón, tales como las placas de cemento, se fabrican en condiciones que proporcionan un fraguado final rápido de la mezcla cementosa, esto es, cuando no se identifican muescas con el método de ensayo convencional de las agujas de Gillmore, para que las placas se puedan manipular poco después de verter la mezcla cementosa en una forma estática o móvil o a lo largo de una cinta en continuo movimiento.
[0019] Durante el proceso de fabricación de productos prefabricados de hormigón, se añaden pequeñas burbujas de aire mediante la elaboración de espuma preformada utilizando aditivos de incorporación de aire y creando posteriormente un producto de hormigón ligero con una densidad aparente comprendida en el intervalo de 30 a 115 pcf (de 480,55 a 1842,12 kg/m3). El uso de dosis elevadas de ceniza volante reduce la cantidad de incorporación de aire y provoca que las burbujas de espuma se unan, lo cual, a su vez, deriva en defectos de microestructura y en una resistencia relativamente menor. El uso de cementos pórtland proporciona burbujas relativamente estables y deriva en mayores resistencias a la compresión cuando se diseñan productos de hormigón aireado.
[0020] Se logra un fraguado rápido preparando la lechada que contiene una mezcla de
agua,
un polvo reactivo cementoso que comprende cemento hidráulico, y
cantidades aceleradoras del fraguado de fosfato, con las temperaturas ambiente anteriores, de al menos aproximadamente 90 °F (32,2 °C), más preferiblemente de al menos aproximadamente 100 °F (38 °C) o de al menos aproximadamente 105 °F (41 °C) o de al menos aproximadamente 110 °F (43 °C). Normalmente, la lechada presenta una temperatura inicial de aproximadamente 90 °F a 160 °F (de 32 °C a 71 °C) o más preferiblemente de aproximadamente 90 °F a 135 °F (de 32,2 °C a 57 °C), más preferiblemente de aproximadamente 120 a 130 °F (de 49 a 54 °C).
[0021] El tiempo de fraguado final (esto es, el tiempo después del cual se pueden manipular las placas de cemento) de la composición cementosa medido de acuerdo con el ensayo de las agujas de Gillmore debería ser como máximo de 20 minutos, más preferiblemente como máximo de 10 minutos, o como máximo de 5 minutos, tras mezclarse con una cantidad adecuada de agua. Un tiempo de fraguado más corto y una mayor resistencia a la compresión inicial ayudan a incrementar la capacidad de producción y a disminuir el coste de fabricación del producto.
[0022] La cantidad de citrato de metal alcalino en la lechada se encuentra en el intervalo de aproximadamente 1,0 a 4,5 % en peso, más preferiblemente aproximadamente de 3,0 a 4,5 % en peso, en función de los componentes reactivos cementosos (polvo reactivo cementoso) de la invención. El citrato de potasio en forma de citrato tripotásico es el citrato de metal alcalino preferido.
[0023] La cantidad del fosfato es de aproximadamente un 0,15 a un 1,0 % en peso, preferiblemente de aproximadamente un 0,3 a un 0,9 % en peso en función de los componentes reactivos cementosos de la invención. Mientras que el fosfato preferido es el trimetafosfato de sodio (STMP), las formulaciones con otros fosfatos, tales como el tripolifosfato de potasio (KTPP), tripolifosfato de sodio (STPP), pirofosfato tetrasódico (TSPP), pirofosfato tetrapotásico (TKPP), fosfato dicálcico y fosfato monopotásico (MKP) también mejoran el rendimiento de fraguado final y aumentan la resistencia a la compresión. Los fosfatos también superan el efecto de un aumento de los tiempos de inducción y de unos tiempos de fraguado relativamente mayores que se dan cuando se incrementa el contenido de yeso en la mezcla. La presente invención no se limita al fosfato, ya que el fosfato monopotásico (MKP) puede resultar tan eficiente como el uso de trimetafosfato de sodio (STMP). La definición de polifosfato se basa en que estos compuestos comparten el ion de oxígeno, como en el caso del STMP, pero no es el caso del MKP.
[0024] Según se ha mencionado anteriormente, estos porcentajes de peso se basan en el peso de los componentes reactivos cementosos (polvo reactivo cementoso). Se incluirá al menos un cemento hidráulico, preferiblemente un cemento pórtland, y se puede incluir también al menos un otro cemento hidráulico, tal como cemento de aluminato de calcio, e incluir un sulfato de calcio, p. ej., yeso. Los componentes reactivos cementosos resultan adecuados para formar una lechada con agua. Los componentes reactivos cementosos incluyen puzolanas, por ejemplo, ceniza volante. Los componentes reactivos cementosos no incluyen ingredientes inertes, por ejemplo, agregado o relleno.
[0025] Un polvo reactivo cementoso convencional incluye aproximadamente de 60 a 100 % en peso de cemento pórtland, donde el porcentaje en peso se basa en la suma del cemento pórtland, cualquier otro cemento y yeso.
[0026] Otro polvo reactivo cementoso convencional incluye aproximadamente de un 80 a un 100 % en peso de cemento pórtland, de un 0 a un 20 % en peso de cemento hidráulico adicional que no sea cemento a base de ceniza volante, tal como un cemento de aluminato de calcio, y de un 0 a aproximadamente un 10 % en peso de sulfato de calcio (yeso), en función de la suma del cemento pórtland, cemento hidráulico sin ceniza volante, y sulfato de calcio.
[0027] La cal forma parte del polvo reactivo cementoso, y es un ingrediente empleado normalmente para facilitar la obtención de un fraguado rápido. La presencia de un exceso de cal en las placas de cemento resulta perjudicial para su durabilidad a largo plazo. Las placas de cemento se refuerzan a menudo con malla de fibra de vidrio revestida con polímeros que se degrada, perdiendo resistencia y ductilidad en un entorno con alto contenido alcalino, tal como el que se produce por un exceso de cal (por ejemplo, más de un 10 %).
[0028] Por consiguiente, la mezcla de polvo reactivo de la composición cementosa no debería contener cal añadida de manera externa. Un contenido reducido de cal ayudaría a disminuir la alcalinidad de la matriz cementicia y a incrementar de este modo la durabilidad del producto a largo plazo.
[0029] Existe una interacción beneficiosa entre el fosfato y el citrato de metales alcalinos. La adición del fosfato y del citrato de metales alcalinos conlleva las ventajas de la obtención de un fraguado final corto y del aumento de la resistencia a la compresión inicial para composiciones sin la necesidad de aceleradores, como alcanolaminas, que sangren a través de la superficie del panel, sin la necesidad de aditivos de ceniza volante que provoquen contracción química y coloración, y/o sin la necesidad de aditivos, tales como yeso, que contrarresten la coloración del producto de placa de cemento. El fosfato reduce también la cantidad necesaria de citrato de metales alcalinos, en comparación con las composiciones que carecen de fosfato.
[0030] Además, el hecho de añadir el fosfato mejora la fluidez de la mezcla, al contrario de lo que sucede con otros aceleradores, tales como el sulfato de aluminio, que pueden derivar en una falta de flexibilidad prematura de las mezclas de hormigón.
[0031] Se pueden incluir otros aditivos, tales como uno o más de entre arena, agregado, rellenos ligeros, agentes reductores de agua, tales como superplastificantes, agentes aceleradores de fraguado, agentes retardadores de fraguado, agentes de incorporación de aire, agentes de formación de espuma, agentes de control de la contracción, agentes modificadores de la viscosidad de la lechada (espesantes), agentes colorantes y agentes de curado interno, según se desee, en función de la capacidad del proceso y de la aplicación de la composición cementosa de la invención.
[0032] Si se desea, la mezcla de polvo reactivo de la invención puede incluir o excluir cementos hidráulicos que no sean a base de ceniza volante, tales como cemento de aluminato de calcio (CAC) (también denominado habitualmente cemento aluminoso o cemento con alto contenido de alúmina) y/o sulfato de calcio. En otra forma de realización, la mezcla de polvo reactivo excluye el cemento con alto contenido de alúmina, e incluye como componentes de polvo reactivo únicamente cemento pórtland, al menos un citrato de metales alcalinos, al menos un fosfato, y aditivos.
[0033] Todos los porcentajes, relaciones y proporciones expuestos en el presente documento se expresan en peso, a no ser que se especifique lo contrario.
BREVE DESCRIPCIÓN DE LOS DIBUJOS

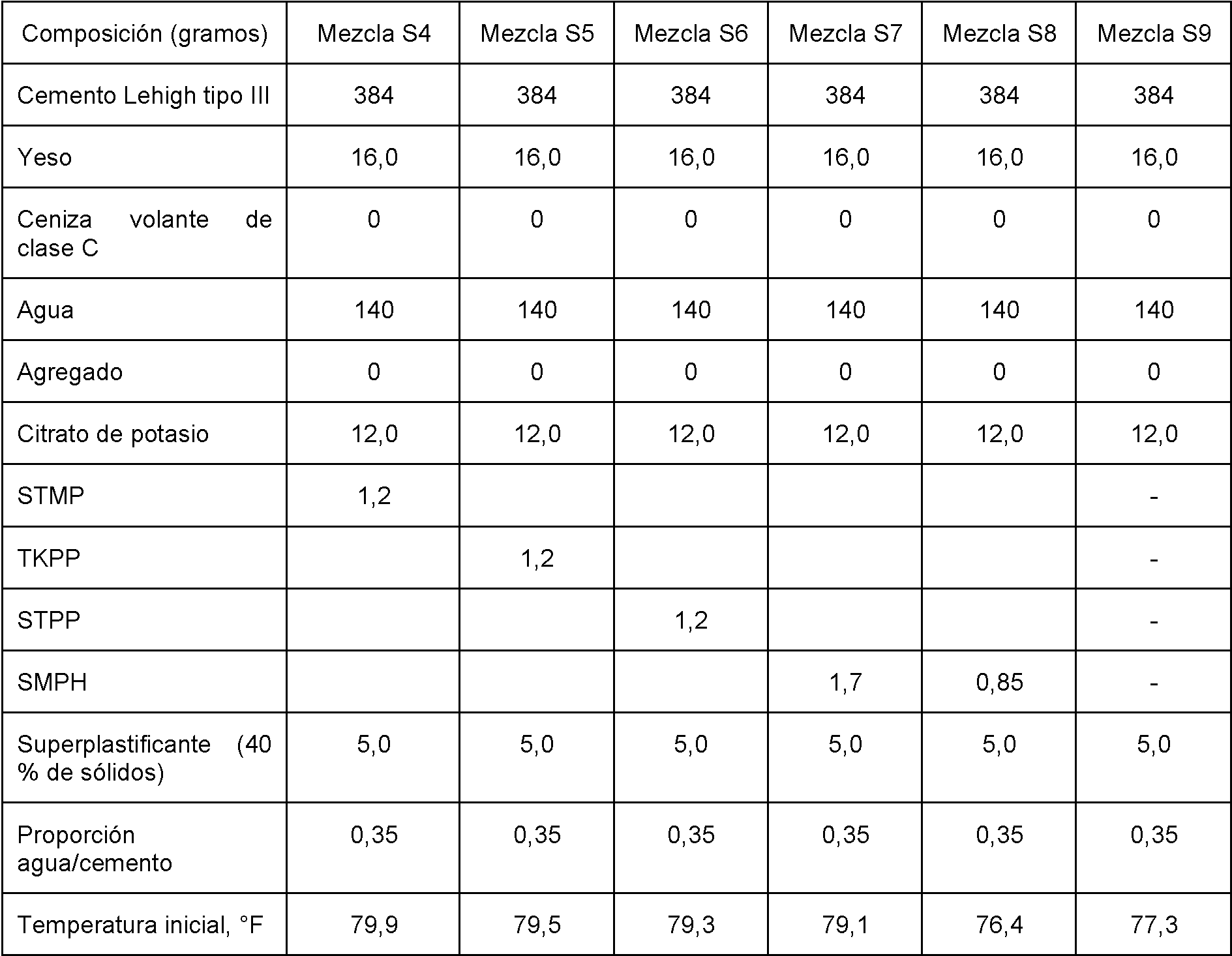

[0034]
La figura 1 es un gráfico de los resultados de la TABLA 3 que muestra el efecto del cemento pórtland Holcim tipo III con un 3 % de citrato de potasio y cantidades variables de STMP.
La figura 2 es un gráfico de los resultados de la TABLA 4 que muestra los datos de velocidad del tiempo de fraguado (TRS, por sus siglas en inglés) para el cemento pórtland Holcim con un 0,60 % de STMP y cantidades variables de citrato de potasio.
La figura 3 es un gráfico de los resultados de la TABLA que muestra el efecto del aumento de temperatura para las mezclas que contienen cemento Holcim con un 0,60 % de STMP y con diversas dosis de yeso. La figura 4 es un gráfico de los diagramas de aumento de temperatura para las mezclas con 100 partes de cemento Holcim y 4 partes de yeso, con un 4,5 % de citrato de potasio y con diversas dosis de STMP.

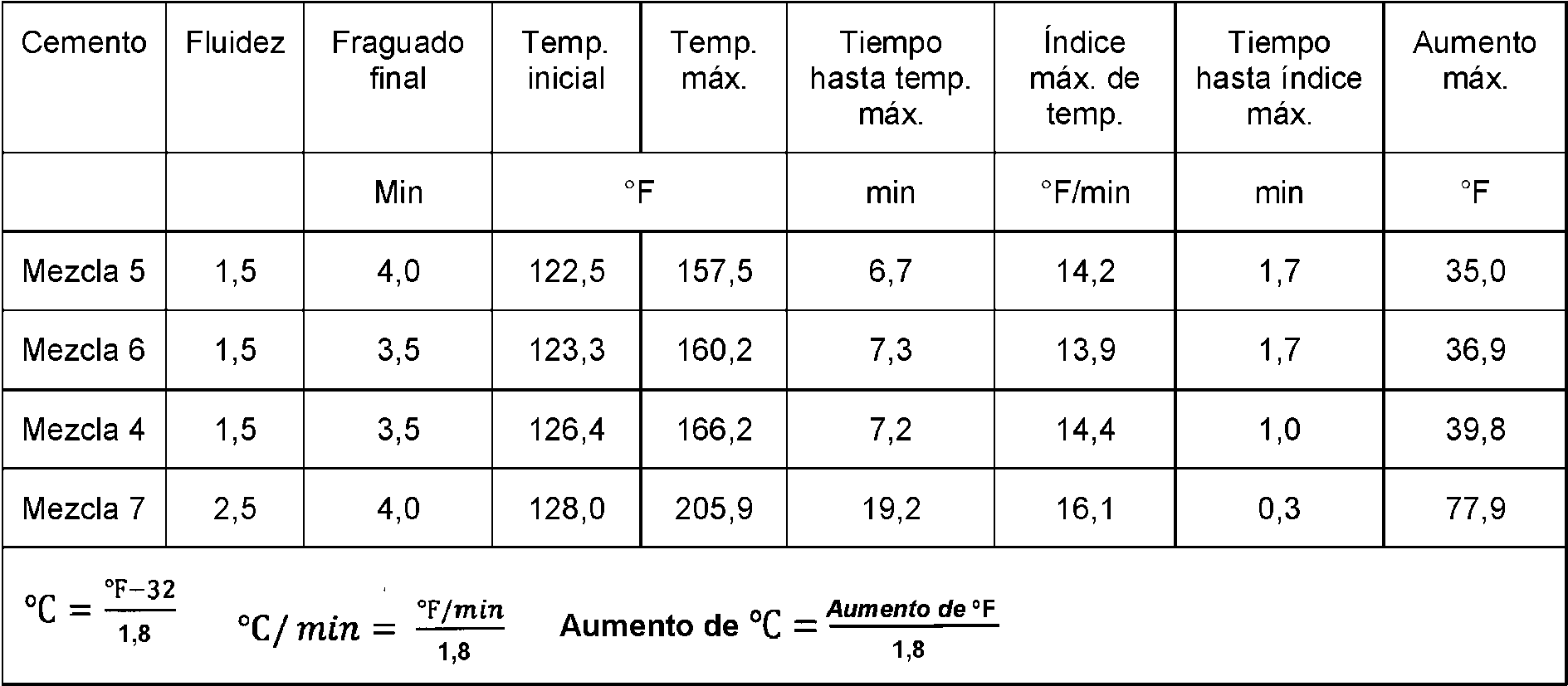

La figura 5 es un gráfico de aumento de temperatura para las mezclas que contienen 100 partes de cemento Holcim y cero de yeso, con un 0,15 % de STMp y con diversas dosis de citrato de potasio.
La figura 6 es un gráfico de aumento de temperatura para mezclas con 100 partes de cemento Holcim y cero partes de yeso, con un 0,30 % de STMP y con diversas dosis de citrato de potasio.

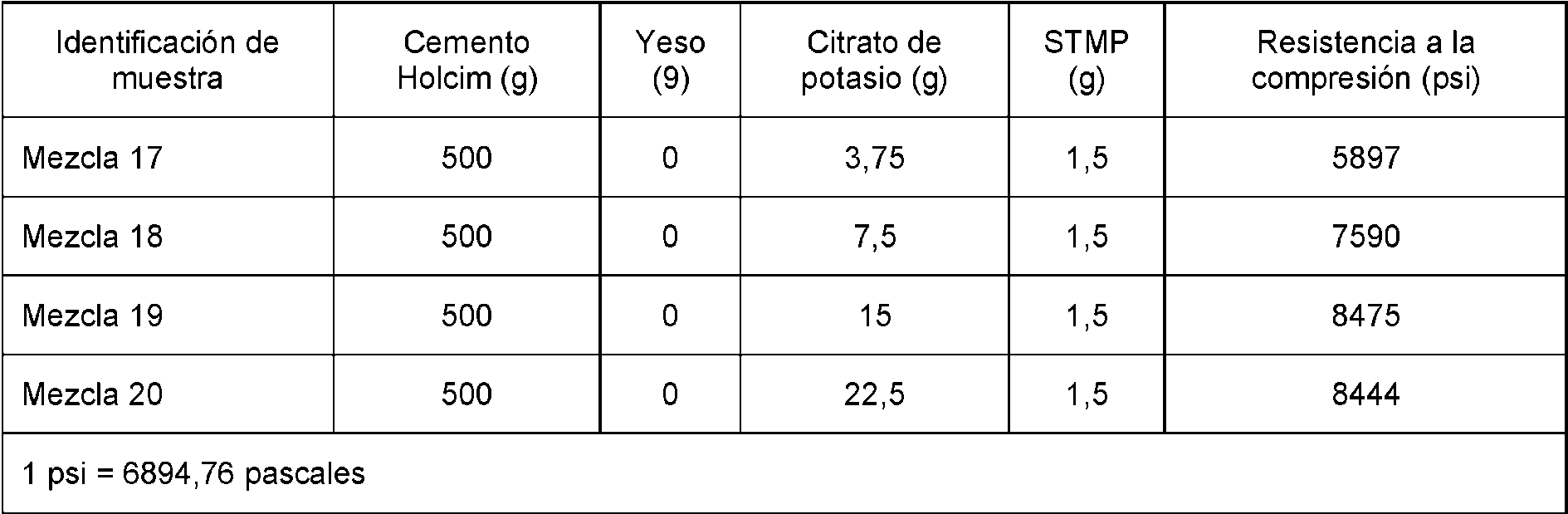

La figura 7 es un gráfico de resistencia cúbica a la compresión medida tras 24 h para mezclas con cemento Holcim con cero partes de yeso, con diversas dosis de citrato de potasio y con diversos niveles de STMP.
La figura 8 es un gráfico de representación de temperatura para mezclas con cemento Lehigh y sin yeso, con un 3,0 % de citrato de potasio y con diversas dosis de STMP.
La figura 9 es un gráfico de representación de TRS para mezclas con cemento Lehigh y sin yeso, con un 0,60 % de STMP y con diversos niveles de citrato de potasio.
La figura 10 es un gráfico de aumento de temperatura para mezclas de cemento Lehigh con un 0,60 % de STMP y un 4,5 % de citratio de potasio y con diversas dosis de yeso.
La figura 11 es un gráfico de aumento de temperatura para mezclas que contienen 100 partes de cemento Lehigh y 4 partes de yeso con un 4,5 % de citrato de potasio y con diversas dosis de STMP.
La figura 12 es un gráfico de datos de TRS trazado hasta 3 horas para mezclas con cemento de St. Mary's con 4 partes de yeso, un 3,0 % de citrato de potasio y diversos niveles de STMP.
La figura 13 es un gráfico de datos de TRS trazado hasta 3 horas para mezclas con cemento de St. Mary's con 4 partes de yeso, 0,30 % de STMP y diversas dosis de citrato de potasio.
La figura 14 es un gráfico de representaciones de datos de TRS para mezclas con cemento de St. Mary's y sin ninguna parte de yeso, con un 0 % de STMP y con diversas dosis de citrato de potasio.
La figura 15 es un gráfico de representaciones de datos de TRS para mezclas con cemento de St. Mary's y ninguna parte de yeso, con un 0,15 % de STMP y diversas dosis de citrato de potasio.
La figura 16 es un gráfico de representación de datos de TRS para mezclas con cemento de St. Mary's y ninguna parte de yeso, con un 0,30 % de STMP y con diversas dosis de citrato de potasio.
La figura 17 es un gráfico de representación de datos de TRS para mezclas con cemento de St. Mary's y ninguna parte de yeso, con un 0,60 % de STMP y diversas dosis de citrato de potasio.
La figura 18 es un gráfico de contracción química de la pasta con ceniza volante de clase C en comparación con la contracción de pastas de cemento con diversas cantidades de adiciones de STMP.
La figura 19 es un gráfico de contracción química de pastas de cemento con la adición de diversos fosfatos en el ejemplo 19.
La figura 20 es un gráfico de datos de aumento de temperatura para pastas de cemento con un 3 % de citrato de potasio y diversos fosfatos en el ejemplo 19.
La figura 21 es un gráfico de datos de aumento de temperatura para pastas de cemento con un 3 % de citrato de potasio y cantidades de diversos fosfatos de calcio.
La figura 22 es un gráfico de aumento de temperatura frente al tiempo para pastas de cemento con un 3 % de citrato de potasio y un 0 % de fosfato frente a un 0,15 % de fosfato monopotásico y un 0,15 % de STMP. DESCRIPCIÓN DETALLADA DE LA INVENCIÓN
[0035] La presente invención mezcla polvo reactivo cementoso con un citrato de metales alcalinos, un fosfato y agua con una temperatura de lechada inicial de al menos 90 °F (32,2 °C) para producir un fraguado rápidode menos de 30 minutos, más preferiblemente menos de 20 minutos, y más preferiblemente menos de 10 minutos o menos de 5 minutos.
[0036] La presente invención proporciona también composiciones cementosas con un mejor rendimiento de fraguado final rápido y una mayor resistencia a la compresión inicial.
[0037] Aunque no se pretende que se limite a una teoría en concreto, se cree que se logran fraguados rápidos proporcionando el polvo reactivo cementoso, p. ej., 80-100 % en peso de cemento pórtland con un contenido relativamente elevado de ferrita, si no importa el color del cemento, 0-20 % en peso de cemento hidráulico que no sea cemento a base de ceniza volante, p. ej., cemento de aluminato de calcio, y de un 0 a un 10 % de sulfato de calcio (yeso) en condiciones secas, y mezclando el polvo reactivo cementoso, citrato de metales alcalinos, fosfato y agua, de tal modo que pueda tener lugar la formación de etringita y/o de otros hidratos de aluminato de calcio y/o compuestos de fosfato de calcio como resultado de la hidratación de esta mezcla de polvo reactivo.
[0038] Por consiguiente, se proporciona una cantidad adecuada de agua para hidratar el polvo reactivo cementoso y para formar rápidamente etringita, otros hidratos de compuestos de aluminato de calcio y/o fosfato de calcio. Normalmente, la cantidad de agua añadida será mayor que la que en teoría se precisa para la hidratación del polvo reactivo cementoso. Este mayor contenido de agua facilita la trabajabilidad de la lechada cementosa.
[0039] Habitualmente, en la lechada, la proporción de peso del agua y de la mezcla de polvo reactivo cementoso es de aproximadamente 0,20/1 a 0,80/1, preferiblemente de aproximadamente 0,30/1 a 0,60/1, y más preferiblemente de aproximadamente 0,375/1. La cantidad de agua depende de las necesidades de los distintos materiales presentes en la composición cementosa.
[0040] Normalmente, el uso de cementos pórtland con un contenido relativamente alto de C4AF (ferritoaluminato tetracálcico o la fase de ferrita) produce hormigón con una mayor resistencia al sulfato. La transformación de etringita a monosulfato en este cemento de tipo pórtland se inhibe mediante la presencia del componente de hierro. No obstante, la reacción es lenta y disminuyó más en presencia de yeso. El uso de citrato de potasio junto con trimetafosfato de sodio (STMP) mejora la resistencia inicial y reduce los tiempos de fraguado de cementos que contienen un alto contenido de C4AF en ausencia de alcanolaminas. Los cementos con un mayor contenido de C4AF poseen un color oscuro, que se prefiere tradicionalmente en el sector.
[0041] La etringita, otros hidratos de aluminato de calcio y/o compuestos de fosfato de calcio se forman muy rápidamente en el proceso de hidratación, aportando de este modo un fraguado y rigidez rápidos a las mezclas elaboradas con la mezcla de polvo reactivo cementoso de la composición cementosa de la invención. Al fabricar productos a base de cemento, tales como placas de cemento, principalmente la formación de etringita, otros hidratos de aluminato de calcio y/o compuestos de fosfato de calcio es la que posibilita que se manipulen las placas de cemento en unos pocos minutos después de que la composición cementosa de la invención se mezcle con una cantidad adecuada de agua.
[0042] El fraguado de la composición se caracteriza por tiempos de fraguado inicial y final medidos empleando agujas de Gillmore especificadas en el procedimiento de ensayo ASTM C266. El tiempo de fraguado final también se corresponde con el momento en el que un producto a base de cemento, p. ej., una placa de cemento, se ha endurecido lo suficiente como para ser manipulado. Los expertos en la materia comprenderán que las reacciones de curado prosiguen durante largos períodos tras alcanzar el tiempo de fraguado final.
[0043] La resistencia inicial de la composición se caracteriza por el hecho de medir la resistencia a la compresión tras 3 horas y, a continuación, tras 14 días de curado, según se especifica en el ASTM C109. De manera específica, los ejemplares cúbicos se cuelan simultáneamente y se mantienen en el interior de una bolsa de plástico sellada que contiene una toalla húmeda a una temperatura de 154 °F (68 °C) hasta el momento del ensayo. Se midió la resistencia a la compresión de al menos tres cubos de cada mezcla de ensayo. La carga máxima necesaria para aplastar los cubos se midió utilizando la máquina de compresión SATEC UTC 120HVL, que se programó para mantener el ritmo de carga especificado por el procedimiento ASTM C109. El hecho de lograr una alta resistencia inicial permite una fácil manipulación de los paneles apilados. La presente invención incluye las siguientes composiciones de la TABLA A.
TABLA A - Composición de polvo reactivo cementoso
Polvo reactivo cementoso
[0044] El polvo reactivo cementoso (también conocido como componentes reactivos cementosos) incluye cementos, puzolanas y cal añadida. No incluye agregados ni rellenos inertes. El ingrediente principal del polvo reactivo cementoso de la invención es cemento hidráulico, preferiblemente cemento pórtland.
[0045] Otros ingredientes del polvo reactivo cementoso pueden incluir cemento con alto contenido de alúmina y sulfato de calcio. Preferiblemente, se utiliza cemento de aluminato de calcio y sulfato de calcio en cantidades pequeñas, tales como de 0 a 10 % en peso, por ejemplo, de 2 a 10 % en peso, del polvo reactivo cementoso, y preferiblemente excluía citrato de metales alcalinos y fosfato como aceleradores, dejando únicamente los cementos pórtland. Se pueden añadir otros cementos hidráulicos, tales como aluminatos de calcio, escorias granuladas molidas de horno alto, o sulfoaluminato de calcio, aunque no son necesarios.
[0046] Cuando estén presentes otros cementos hidráulicos, el polvo reactivo cementoso puede comprender normalmente de un 80 a un 100 % en peso de cemento pórtland, de un 0 a un 20 % en peso de cemento de aluminato de calcio, y de un 0 a un 7 % en peso de sulfato de calcio, en función de la suma de los pesos de estos componentes. El polvo reactivo cementoso de la presente invención incluye las siguientes composiciones de la TABLA B.
TABLA B - Composición de polvo reactivo cementoso (la forma de realización «Amplia» no está cubierta en las
reivindicaciones)
Cemento hidráulico
[0047] Los cementos hidráulicos, especialmente el cemento pórtland, forman una cantidad significativa de las composiciones de formas de realización de la invención. Se debe entender que, según se utiliza en el presente documento, el «cemento hidráulico» no incluye yeso, que no adquiere resistencia bajo el agua, aunque normalmente se incluye algo de yeso en el cemento pórtland. La especificación estándar ASTM C 150 para el cemento pórtland define el cemento pórtland como cemento hidráulico producido mediante la pulverización de clínker, que consiste fundamentalmente en silicatos de calcio hidráulicos, habitualmente conteniendo una o varias de las formas de sulfato de calcio como adición molida conjuntamente. En términos más generales, otros cementos hidráulicos se pueden sustituir por cemento pórtland; por ejemplo, cementos a base de sulfoaluminato de calcio. Para fabricar cemento pórtland, se prende una mezcla íntima de caliza y arcilla en un horno para formar clínker de cemento pórtland.
Fases de aluminato tricálcico y ferrita
[0048] Las siguientes cuatro fases principales de cemento pórtland se encuentran presentes en el silicato tricálcico-clínker (3CaO.SiO2 , también denominado C3S), silicato dicálcico (2CaO.SiO2 , denominado C2S), aluminato tricálcico (CaO)3. (A^O3) o C3A), y aluminoferrito tetracálcico (4CaO.A^O3.Fe2O3 o C4AF). El clínker resultante que contiene los compuestos mencionados anteriormente se muele conjuntamente con sulfatos de calcio hasta la finura deseada para producir el cemento pórtland. Ha de tenerse en cuenta que la notación de cemento indica que C=CaO, A=A^O3, F=Fe2O3, S=SO3, H=H2O. Aunque las fases de aluminato y ferrita comprenden menos de un 20 % del volumen de cemento, sus reacciones son muy importantes para desarrollar formulaciones de fraguado rápido. En relación con el C3S, la hidratación de C3A es muy rápida. El lado izquierdo de la ecuación 3 que se muestra más adelante muestra la reacción de C3A del cemento pórtland conforme se hidrata con agua para formar dos fases hexagonales intermedias, C2AH8 y C4AH13 , que se transforman de manera espontánea en la fase cúbica completamente hidratada y termodinámicamente estable, C3AH6, según se indica en la ecuación 4.
2(CaO)3(Al2O3) 21H2O^(CaO)4(Al2O3H3(H2O) ( C a O ^ A ^ ^ ^ O ) (3) (CaO)4(Al2O3H3(H2O)+(CaO)2(Al2O3^8(H2OH2(CaO)3(Al2O3^6(H2O)+9H2O (4)
[0049] Si se permite que se lleve a cabo la hidratación muy rápida y exotérmica de C3A sin restricciones en el cemento, entonces el fraguado tiene lugar de manera demasiado rápida y el cemento no desarrolla resistencia. Por lo tanto, se añade yeso [sulfato de calcio dihidratado, CaSO4 '2(H2O)] para ralentizar la hidratación de C3A. En presencia de yeso, el aluminato tricálcico forma etringita, [Ca3Ah(OH)6.12(H2O)]2.(SO4)3.2(H2O), ecuación 5, que también se puede escribir como (CaO)3(A^O3).3(CaSO4).32(H2O).
(CaO)3(Al2O3) 3CaSO4-2(H2O) 2 6 H2O ^ (CaO)3(Al2O3)(CaSO4^32(H2O) (5)
[0050] El aluminoferrito tetracálcico (C4AF) del cemento pórtland reacciona de manera bastante similar al C3A, esto es, formando etringita en presencia de yeso, según se indica más adelante en la ecuación (6)
3(CaO)4(Al2O3)(Fe2O3) 12 CaSO4-2(H2O) 1 1 OH2O ^ 4[(CaO)6(Al2O3)(Fe2O3))(CaSO4)3-32(H2O)] 2(Al2O3)(Fe2O3)-3(H2O (6)
[0051] No obstante, la hidratación de la fase de ferrita es mucho más lenta que la hidratación de C3A, y se observa que el agua se acumula en la superficie de las partículas de C4AF. Esto puede deberse al hecho de que el hierro no se encuentra tan libre para migrar en las pastas como el aluminio, lo cual puede provocar que se forme una capa rica en hierro menos permeable en la superficie de las partículas de C4AF y regiones aisladas de hidróxido de hierro. En el cemento, si no hay suficiente yeso como para convertir todo el C4AF en etringita, se forma entonces un gel rico en hierro en la superficie de las partículas de silicato, que se propone para ralentizar su hidratación. Se cree que los geles ricos en hierro contribuyen a la coloración del producto de placa de cemento.
[0052] Esta invención trata de superar la reactividad lenta de la fase de ferrita incrementando su hidrólisis en presencia del citrato de potasio, y superar además la reactividad lenta en presencia de yeso añadiendo trimetafosfato de sodio u otros fosfatos, tales como fosfato monopotásico y otras fases de fosfato.
[0053] Los otros compuestos presentes en cantidades menores en el cemento pórtland incluyen sales dobles de sulfatos alcalinos, óxido de calcio y óxido de magnesio. Cuando se vayan a fabricar placas de cemento, el cemento pórtland se encontrará normalmente en forma de partículas muy finas, de tal modo que la superficie de la partícula sea mayor de 4000 cm2/gramo y sea normalmente de entre 5000 y 6000 cm2/gramo medida según el método de área de superficie de Blaine (ASTM C 204). De entre los diversos tipos reconocidos de cemento pórtland, el cemento pórtland ASTM tipo III se prefiere más en el polvo reactivo cementoso de las composiciones cementosas de la invención. Esto se debe a su reactividad relativamente más rápida y al elevado desarrollo de resistencia inicial.
[0054] En la presente invención, se puede utilizar cierta cantidad de cementos pórtland tipo III con contenidos de ferrita de 5 a 15 % en peso, según se representa en la lista de la TABLA 1 y 2 para el análisis químico de óxido e
ingredientes químicos de tres cementos diferentes utilizados en los ejemplos de la presente invención. Otros tipos reconocidos de cementos que se pueden utilizar para reemplazar o complementar el cemento pórtland tipo III en la composición de la invención incluyen cemento pórtland tipo I, u otros cementos hidráulicos, incluidos el cemento pórtland tipo II, cemento blanco, cemento de escorias, tal como el cemento de escoria de alto horno, cementos con mezclas puzolánicas, cementos expansivos, cementos de sulfoaluminato y cementos petroleros. Aditivos minerales puzolánicos
[0055] El cemento hidráulico se puede sustituir parcialmente por rellenos aditivos minerales que posean propiedades cementantes considerables, escasas o nulas. A efectos de la presente descripción, los aditivos minerales son normalmente una o varias puzolanas, y se denomina «aditivo mineral» al uso de materiales triturados, como cemento, que se almacenan en forma de polvo en silos, escoria de alto horno, ceniza volante, humo de sílice, tras, polvo de roca, con el objetivo de mejorar algunas propiedades de hormigón o para aportar habilidades especiales al hormigón. Los aditivos minerales no presentan ninguna propiedad aglutinante como el cemento cuando se utilizan solos, pero, cuando se utilizan juntos, realizan una función similar al cemento, por lo que contribuyen a la economía del cemento. Los aditivos minerales se utilizan también para producir hormigón de alta resistencia. Estas contribuciones adicionales no solo refuerzan el hormigón, sino que, además, incrementan el rendimiento en relación con la durabilidad del hormigón. Se utilizan en todo el mundo y en nuestro país. Se utilizan para combatir toda clase de factores externos físicos, químicos y electroquímicos para producir estructuras duraderas que se reforzaron con hormigón y cemento pórtland o clínker de cemento pórtland, que se utilizan combinados.
[0056] El ASTM C618-97 define los materiales puzolánicos como «materiales silíceos o silíceos y aluminosos que, en sí mismos, poseen escaso o nulo valor cementoso, pero que, en forma finamente dividida y en presencia de humedad, reaccionarán químicamente con hidróxido de calcio a temperaturas normales para formar compuestos que poseen propiedades cementosas». Se ha hecho referencia a diversos materiales naturales y artificiales como materiales puzolánicos que poseen propiedades puzolánicas. Algunos ejemplos de materiales puzolánicos que se pueden utilizar en formas de realización de la presente invención incluyen pumita, tierra de diatomeas, humo de sílice, toba volcánica, cascarilla de arroz, metacaolín, escorias granuladas molidas de horno alto, arcilla vermiculita, carbonato de calcio y mica triturada. Todos estos materiales puzolánicos se pueden utilizar solos o bien en forma combinada como parte del polvo reactivo cementoso de la invención, aunque el uso de materiales puzolánicos no resulta preferible y no es necesario para los tiempos de fraguado mejorados ni para la resistencia a la compresión inicial que se logran en la presente invención. Asimismo, el uso de aditivos minerales a base de ceniza volante, como la ceniza volante de clase C, se debería limitar normalmente a no más de aproximadamente un 10 % en peso del polvo reactivo y, preferiblemente, evitarse en conjunto si la contracción química, la formación de espuma y/o la decoloración del hormigón suponen problemas en el producto final.
Agregados y rellenos inertes
[0057] Al contrario que los aditivos minerales puzolánicos, los agregados y rellenos son inertes. Por ejemplo, los aditivos minerales, tales como la ceniza volante, el humo de sílice, etc., reaccionarán con el cemento pórtland, y los agregados y rellenos no reaccionan con el cemento pórtland. A pesar de que la mezcla de polvo reactivo cementoso descrita define el componente de fraguado rápido de la composición cementosa de la invención, los expertos en la materia comprenderán que se pueden incluir otros materiales en la composición en función de su uso y aplicación previstos.
[0058] Por ejemplo, para aplicaciones de placas de cemento, resulta deseable producir placas ligeras sin comprometer innecesariamente las propiedades mecánicas deseadas del producto. Se logra este objetivo mediante la incorporación de agregados y rellenos ligeros. Entre los ejemplos de agregados y rellenos útiles y ligeros se incluye arena, formas expandidas de arcilla, toba volcánica, shale (pizarra arcillosa) y perlita, esferas huecas de cerámica, esferas huecas de plástico, perlas de plástico expandido, etc. Para producir placas de cemento, resultan especialmente útiles los agregados de arcilla expandida y pizarra arcillosa. Las perlas de plástico expandido y las esferas huecas de plástico, al utilizarse en la composición, se necesitan en cantidades muy pequeñas en cuanto al peso, debido a su densidad aparente extremadamente baja.
[0059] En función de la elección de agregado o relleno ligero seleccionado, la relación de peso entre el agregado o relleno ligero y la mezcla de polvo reactivo puede ser de aproximadamente 1/100 a 200/100, preferiblemente de aproximadamente 2/100 a 125/100. Por ejemplo, para realizar placas de cemento ligeras, la relación de peso entre el agregado o relleno ligero y la mezcla de polvo reactivo será preferiblemente de aproximadamente 2/100 a 125/100. En las aplicaciones en las que la característica de producto ligero no sea un criterio fundamental, se puede utilizar como parte de la composición de la invención arena de río y agregado grueso, según se utiliza normalmente en la construcción de hormigón.
Sulfato de calcio
[0060] Se pueden utilizar diversas formas de sulfato de calcio en la invención, como se muestra más adelante, para proporcionar iones de sulfato para formar etringita y otros compuestos de hidrato de sulfoaluminato de calcio:
Dihidrato--CaSO4.2 H2O (conocido normalmente como yeso o yeso natural)
Hemihidrato--CaSO4.1/2H2O (conocido normalmente como estuco o yeso de París o simplemente enlucido) Anhidrita--CaSO4 (también denominado sulfato de calcio anhidro)
[0061] El yeso natural es un yeso de pureza relativamente baja, y resulta preferible debido a motivos económicos, aunque se podría utilizar yeso con grados de pureza más elevados. El yeso natural se elabora a partir de yeso extraído y molido en partículas relativamente pequeñas, de tal modo que la superficie específica sea mayor de 2000 cm2/gramo y normalmente de aproximadamente 4000 a 6000 cm2/gramo medida según el método de área de superficie de Blaine (ASTM C 204). Las partículas finas se disuelven fácilmente y aportan el yeso necesario para formar etringita. El yeso sintético obtenido como subproducto de diversas industrias manufactureras se puede utilizar también en la presente invención. Las otras dos formas de sulfato de calcio, a saber, hemihidrato y anhidrita, se pueden utilizar también en la presente invención en lugar del yeso, es decir, la forma dihidratada de sulfato de calcio.
[0062] El uso de sulfato de calcio en la presente invención no resulta preferible, ya que el sulfato de calcio, al igual que el yeso, tiende a reducir el tiempo de fraguado y el curado final del cemento, a no ser que se añadan fosfatos en los intervalos descritos para solventar esta reducción en el tiempo de fraguado. Por consiguiente, es preferible que no se utilicen más de 4 partes en peso de yeso por 100 partes en peso de cemento total, más preferiblemente se utilizan de 0 partes a no más de 2 partes en peso de yeso por 100 partes en peso de cemento total en condiciones secas.
Fosfatos, citratos de metales alcalinos y aceleradores de fraguado inorgánicos secundarios
[0063] En las formas de realización de la invención, el fosfato es trimetafosfato de sodio (STMP). Las formulaciones con otros fosfatos (que no se incluyen en el objeto de las reivindicaciones), tales como tripolifosfato de potasio (KTPP), tripolifosfato de sodio (STPP), pirofosfato tetrasódico (TSPP), pirofosfato tetrapotásico (TKPP), fosfato monopotásico (MKP) y fosfato dicálcico, también proporcionan formulaciones con un mejor rendimiento de fraguado final y una mayor resistencia a la compresión inicial y final. En cambio, se ha descubierto de manera inesperada que algunos fosfatos, tales como el fosfato monocálcico y el fosfato tricálcico, retrasan en realidad el fraguado final.
[0064] La dosis de fosfato es de 0,05 a 1,5 % en peso, preferiblemente de aproximadamente 0,3 a 0,60 % en peso, y más preferiblemente de aproximadamente 0,15 a 0,3 % en peso en función de los componentes reactivos cementosos de la invención. Así, por ejemplo, por cada 100 libras (45,35 kg) de polvo reactivo cementoso, puede haber aproximadamente de 0,05 a 1,5 libras (de 0,023 a 0,68 kg) de fosfato.
[0065] El grado de fraguado rápido obtenido con la adición de una dosis apropiada de fosfato en condiciones que producen una temperatura de lechada superior a 90 °F (32 °C) permite una reducción significativa de trietanolamina en ausencia de cemento con alto contenido de alúmina.
[0066] La cantidad de citrato de metal alcalino en la lechada se encuentra en el intervalo de 1,0 a 4,5 % en peso, más preferiblemente de aproximadamente 3,0 a 4,5 % en peso, en función de los componentes reactivos cementosos (polvo reactivo cementoso) de la invención. El citrato de potasio en forma de citrato tripotásico es el citrato de metal alcalino preferido.
Como se ha descrito anteriormente, los citratos de metales alcalinos combinados con fosfatos son responsables principalmente de aportar características de fraguado extremadamente rápido a las mezclas cementosas. No obstante, junto con los citratos de metales alcalinos y los fosfatos, se pueden añadir opcionalmente otros aceleradores de fraguado inorgánicos como aceleradores de fraguado inorgánicos secundarios en la composición cementosa de la invención.
[0067] Entre los ejemplos de aceleradores de fraguado inorgánicos secundarios se incluye un carbonato de sodio, carbonato de potasio, nitrato de calcio, nitrito de calcio, formiato de sodio, acetato de sodio, carbonato de litio, nitrato de litio, nitrito de litio. Se debería evitar el uso de cloruro de calcio cuando la corrosión de las sujeciones de la placa de cemento sea motivo de preocupación. El acelerador de fraguado inorgánico secundario comprende normalmente menos de un 2 % en peso, preferiblemente de un 0,1 a un 1 % en peso, del polvo reactivo cementoso.
Otros ingredientes y aditivos químicos
[0068] Se pueden incluir aditivos químicos, tales como agentes reductores de agua (superplastificantes), en las composiciones de la invención. Se pueden añadir en forma seca o en forma de solución. Los superplastificantes ayudan a reducir la demanda de agua de la mezcla. Entre los ejemplos de superplastificantes se incluyen sulfonatos de polinaftaleno, poliacrilatos, policarboxilatos, lignosulfonatos, sulfonatos de melamina, y similares. En función del tipo de superplastificante empleado, el superplastificante (en condiciones de polvo seco) comprenderá normalmente aproximadamente de un 0,1 a un 0,5 % en peso, más preferiblemente aproximadamente un 0,2 % en peso, del polvo reactivo cementoso.
[0069] Cuando se desee producir productos de hormigón ligeros, tales como placas de cemento ligeras, se añaden agentes de incorporación de aire.
[0070] Se añaden agentes de incorporación de aire en la lechada cementosa para formar burbujas de aire (espuma) in situ. Los agentes de incorporación de aire son normalmente tensioactivos utilizados para atrapar deliberadamente millones de burbujas de aire microscópicas en el hormigón. Como alternativa, se emplean agentes de incorporación de aire para producir espuma (similar a la espuma de afeitar) de manera externa, que se introduce en las mezclas de las composiciones de la invención durante la operación de mezclado con el fin de reducir la densidad del producto de hormigón.
Entre los ejemplos de agentes de incorporación de aire/formación de espuma, se incluyen alquilsulfonatos, alquilbencenosulfonatos y oligómeros de sulfato de éter de alquilo, entre otros
[0071] Se puede emplear un agente de incorporación de aire (agente de formación de espuma), de manera que sea conforme a los estándares expuestos en el ASTM C 260 / C260M-10a «Especificación estándar para aditivos de incorporación de aire para el hormigón». Los expertos en la materia conocen dichos agentes de incorporación de aire, y se describen en Kosmatka et al. «Design and Control of Concrete Mixtures», Decimocuarta edición, Asociación del cemento pórtland, en concreto el capítulo 8 titulado «Air Entrained Concrete», (citado en la publicación de solicitud de patente estadounidense n.° 2007/0079733 A1). Entre los materiales de incorporación de aire disponibles en el mercado se incluyen resinas de madera vinsol, hidrocarbonos sulfonados, ácidos grasos y resinosos, arilsulfonatos sustituidos alifáticos, tales como sales de lignina sulfonada y otros numerosos materiales activos entre fases que normalmente adquieren la forma de agentes tensioactivos aniónicos o no iónicos, abietato de sodio, ácidos grasos saturados o insaturados y sus sales, tensioactivos, alquilarilsulfonatos, etoxilatos de fenol, lignosulfonatos, jabones de resina, hidroxiestearato de sodio, lauril sulfato, ABS (alquilbencenosulfonatos), LAS (alquilbencenosulfonatos lineales), alcanosulfonatos, éteres de alquilo (fenil) de polioxietileno, ésteres de sulfato de éter de alquilo (fenil) de polioxietileno o sales de los mismos, ésteres de fosfato de éter de alquilo (fenil) de polioxietileno o sales de los mismos, materiales proteínicos, alquenilsulfosuccinatos, alfa-olefin sulfonatos, una sal sódica de alfa-olefin sulfonato, o lauril sulfato o sulfonato de sodio y mezclas de estos.
[0072] Normalmente, el agente de incorporación de aire (formación de espuma) comprende aproximadamente de un 0,01 a un 1 % en peso del peso de la composición total que incluye agua.
[0073] Si se desea, se pueden añadir también otros aditivos químicos, tales como agentes de control de la contracción, colorantes, agentes modificadores de la viscosidad (espesantes) y agentes de curado interno en las composiciones de la invención.
Método de la invención
[0074] Asimismo, la invención da a conocer un método que incluye la formación de una lechada de agua mezclada con la composición reactiva cementosa, fosfatos, citrato de metales alcalinos, y otros ingredientes opcionales, tales como aceleradores de fraguado inorgánicos secundarios, aditivos minerales, agentes reductores de agua (superplastificantes), agentes de incorporación de aire, otros ingredientes y aditivos químicos, por ejemplo, agentes de control de la contracción, colorantes, agentes modificadores de la viscosidad (espesantes) y agentes de curado interno, agregados y rellenos. Preferiblemente, la lechada se forma mezclando estos ingredientes con una temperatura de lechada inicial seleccionada y manteniendo la temperatura de la mezcla en un intervalo seleccionado de 5 segundos a 30 minutos. Sin embargo, si se desea, los ingredientes se pueden mezclar a temperatura ambiente y calentarse rápidamente hasta la temperatura inicial deseada y, a continuación, mezclarse a una tempreatura comprendida en el rango seleccionado durante 5 segundos y hasta 30 minutos. Posteriormente, la mezcla se moldea para darle forma y se deja fraguar.
Temperatura de lechada inicial
[0075] En la presente invención, se descubrió que el hecho de formar la lechada en condiciones que aporten una temperatura de lechada inicial elevada era importante a la hora de lograr un fraguado rápido y un endurecimiento de las formulaciones cementosas. La temperatura de lechada inicial debería ser de al menos aproximadamente 90 °F (32 °C). Las temperaturas de lechada comprendidas en el intervalo de 90 °F a 160 °F (de 32 °C a 71 °C) o de 90 °F a 135 °F (de 32 °C a 57 °C) producen tiempos de fraguado muy cortos. La temperatura de lechada inicial es preferiblemente de aproximadamente 120 °F a 130 °F (de 49 °C a 54 °C). A efectos de la presente memoria, el término inicial hace referencia a la temperatura con la que el ingrediente se combina con el agua. Por lo general, en este intervalo, el hecho de aumentar la temperatura inicial de la lechada incrementa la velocidad de aumento de temperatura conforme transcurren las reacciones y reduce el tiempo de fraguado. Así, es preferible una temperatura de lechada inicial de 95 °F (35 °C) a una temperatura de lechada inicial de 90 °F (32 °C.), etc. Se cree que las ventajas de incrementar la temperatura de lechada inicial disminuyen conforme se alcanza la parte superior del intervalo de temperatura descrito anteriormente.
[0076] Como comprenderán los expertos en la materia, se puede alcanzar una temperatura de lechada inicial se mediante más de un método. Probablemente, el método más conveniente sea calentar uno o varios de los componentes de la lechada. En los ejemplos, los presentes inventores suministraron agua calentada hasta una
temperatura de manera que, al incorporarse a los polvos reactivos secos y sólidos no reactivos (inertes), la lechada resultante se encuentre a la temperatura deseada.
[0077] Aunque probablemente resulte más lento, se podría preparar una lechada a temperatura ambiente y calentarse de inmediato (p. ej., en un período de 10, 5, 2 o 1 minuto) para elevar la temperatura hasta aproximadamente 90 °F (32,22 °C) o más (o cualquiera de los otros intervalos indicados anteriormente), y obtener aun así las ventajas de la presente invención.
Fabricación de productos prefabricados de hormigón, tales como placas de cemento
[0078] Los productos prefabricados de hormigón, tales como placas de cemento, se fabrican de manera más eficiente en un proceso continuo en el que la mezcla de polvo reactivo se mezcla con agregados, rellenos y otros ingredientes necesarios, y posteriormente se añade agua y otros aditivos químicos justo antes de colocar la mezcla en un molde o sobre una cinta continua de colado y moldeado.
[0079] Debido a las características de fraguado rápido de la mezcla cementosa de la presente invención, diseñada para fraguarse en un plazo de 4 a 7 minutos tras mezclarse con agua, se debería tener en cuenta que el hecho de mezclar componentes secos de la mezcla cementosa con agua se llevará a cabo habitualmente justo antes de la operación de colado. Como consecuencia de la formación de hidratos de compuestos de aluminato de calcio y del consumo de agua asociado en cantidades considerables, el producto a base de cemento se vuelve rígido y se prepara para cortarse, manipularse y apilarse para su posterior curado.
EJEMPLOS
[0080] Los siguientes ejemplos representan el efecto de la adición de citratos de metales alcalinos y fosfato en el comportamiento del aumento de la temperatura de lechada, las características de fraguado y la resistencia cúbica a la compresión (CCS, por sus siglas en inglés) de las composiciones cementosas de la
invención, incluyendo una mezcla de cemento pórtland y sulfato de calcio dihidratado como los componentes del polvo reactivo. Los aditivos empleados fueron citrato tripotásico y fosfato, p. ej., trimetafosfato de sodio, ambos añadidos como soluciones acuosas.
[0081] Además, en algunas formas de realización, se añadió superplastificante de naftaleno sulfonado para controlar la fluidez de las mezclas. Estos aditivos se añadieron como porcentaje en peso del polvo reactivo cementoso total.
[0082] Las composiciones incluidas en los ejemplos se combinaron utilizando una relación de peso de agua y cemento (polvo reactivo) de 0,375/1 y una relación de peso de agregado de arcilla expandida y cemento (polvo reactivo cementoso) de 0,60/1.
[0083] La temperatura de los líquidos se ajustó antes de mezclarse con cementos para obtener una temperatura de mezcla específica. Tras mezclarse en una mezcladora Hobart, la mezcla (aproximadamente 280 gramos) se colocó en un vaso de STYROFOAM de 6 onzas (170,48 ml) y se colocó en una caja aislada de STYROFOAM. La respuesta a la temperatura se midió continuamente utilizando un programa computarizado de recopilación de datos. El ritmo máximo de aumento de la temperatura, así como la temperatura máxima y el tiempo hasta alcanzar la temperatura máxima, se utilizaron como indicadores de la reactividad de las mezclas experimentales.
[0084] Los tiempos de fraguado inicial y final se determinaron con agujas de Gillmore, de acuerdo con el ASTM C266. El objetivo era lograr un fraguado final transcurridos menos de 10 minutos, preferiblemente de 5 a 7 minutos, después del mezclado. En el caso de la resistencia a la compresión, se mantuvieron cubos de ensayo (2 pulgadas por 2 pulgadas por 2 pulgadas) (5,1 cm por 5,1 cm por 5,1 cm) en el interior de una bolsa de plástico sellada que contenía una toalla húmeda a una temperatura de 68 °C (154 °F) hasta el momento del ensayo. La resistencia a la compresión de 3 cubos de cada mezcla se determinó 3 horas después de la incorporación de los líquidos de la mezcla. La carga máxima necesaria para aplastar los cubos se midió utilizando una máquina de compresión SATEC UTC 120HVL programada para mantener el ritmo de carga especificado por el procedimiento ASTM C109. La contracción química se midió siguiendo un método similar al que se describe en el ASTM C1608-12.
[0085] Las materias primas e ingredientes utilizados en estos ejemplos concretos fueron los siguientes:
Cemento pórtland tipo III obtenido de 3 fuentes
Yeso
Agregado de arcilla expandida
Un citrato de potasio
Superplastificante condensado de naftaleno sulfonado
Un fosfato seleccionado del grupo que consiste en trimetafosfato de sodio (STMP), tripolifosfato de potasio (KTPP), tripolifosfato de sodio (STPP), fosfato monopotásico y fosfato dicálcico y mezclas de los mismos.
[0086] En los ejemplos que se incluyen a continuación, los ingredientes de polvo reactivo seco y cualquier agregado empleado se mezclaron con agua en condiciones que proporcionaron una temperatura de lechada inicial por encima de la temperatura ambiente. Normalmente, se utilizó agua caliente que poseía una temperatura que producía una lechada con una temperatura inicial comprendida en el intervalo de 90-135 °F (32-57 °C.).
[0087] Los ejemplos muestran las funciones sinérgicas de un citrato de potasio, un fosfato y la temperatura de lechada en una composición a base de cemento pórtland. Los ejemplos presentan el fraguado de la composición, caracterizado por tiempos de fraguado inicial y final medidos utilizando las agujas de Gillmore mencionadas anteriormente y especificadas en el procedimiento de ensayo ASTM C266, así como una elevada resistencia a la compresión inicial conforme a ASTM C109.
TABLA 1. Análisis químico de óxido y fases minerales de cemento en los cementos pórtland tipo II1Holcim, Lehigh y St. Mary's empleados en los ejemplos.
TABLA 2 Definición de los compuestos químicos principales en cemento pórtland.
EXPERIMENTO
[0088] Se utilizaron tres cementos pórtland distintos en el presente estudio. La tabla 1 incluye el análisis químico de estos cementos. Este estudio se centraba en desarrollar composiciones de cemento de fraguado rápido. Por consiguiente, se prestó especial atención al C3A (aluminato tricálcico) y al C4AF (aluminoferrito tetracálcico o fase de ferrita) de estos cementos. De la tabla 1, los cementos de Holcim y Lehigh poseen cantidades relativamente más elevadas de ferrita, mientras que el cemento de St. Mary's contiene más aluminato tricálcico y un nivel más alto de álcali. Los tres cementos presentan una superficie específica similar medida según el método de Blaine. Asimismo, el citrato tripotásico utilizado en este trabajo que posee la fórmula química K3C3H5O(CO2 )3 y trimetafosfato de sodio (NaPO3)3 se utilizaron como aditivos de aceleración.
[0089] Las composiciones con cada fuente de cemento pórtland se combinaron utilizando una relación de peso de agregado de arcilla expandida y cemento más yeso (polvo reactivo) de 0,60/1 y una proporción fija de agua y polvo reactivo de 0,375/1. Además, todas las mezclas contenían un superplastificante a base de naftaleno añadido en una proporción de 0,10 a 0,20 % en peso (del polvo reactivo). Se incluyen formulaciones detalladas en las siguientes secciones para cada conjunto de experimentos. Se midieron los siguientes parámetros:
1. Aumento de la temperatura y fraguado.
2. Coloración en la sala de acondicionamiento con un 90 % de humedad relativa y 90 °F (32,22 °C).
3. Resistencia cúbica a la compresión (CCS) tras 3 horas de CCS y tras 14 días de CCS.
4. Contracción química.
Aumento de temperatura y proceso de fraguado final
[0090] Se utilizó una mezcladora Hobart para preparar los experimentos de laboratorio. La temperatura de los líquidos se ajustó antes de mezclarse con cementos para obtener una temperatura de mezcla específica. Se colocaron aproximadamente 280 g de mortero de cemento en un vaso de Styrofoam de 6 onzas (170,48 ml) en el interior de una caja aislada de Styrofoam.
[0091] La respuesta a la temperatura para todas las mezclas se midió continuamente utilizando un programa de recopilación de datos informatizado mediante la colocación de un termopar en el centro de la muestra a través de un orificio en la parte superior. El ritmo máximo de aumento de la temperatura, así como la temperatura máxima y el tiempo hasta alcanzar la temperatura máxima, se utilizaron como indicadores de la reactividad de las mezclas experimentales. Los tiempos de fraguado inicial y final se determinaron con agujas de Gillmore, de acuerdo con el ASTM C266. El objetivo es lograr un fraguado final en el plazo de 5 a 7 minutos tras el mezclado. Procedimiento de resistencia cúbica a la compresión
[0092] Las muestras cúbicas se colaron simultáneamente y se mantuvieron en el interior de una bolsa de plástico sellada que contenía una toalla húmeda con una temperatura de 68 °C (154 °F) hasta el momento del ensayo. Se midió la resistencia cúbica a la compresión (CCS) de al menos tres cubos de cada mezcla. La carga máxima necesaria para aplastar los cubos se midió utilizando una máquina de compresión SATEC UTC 120HVL, que se programó para mantener el ritmo de carga especificado por el procedimiento ASTM C109.
Método de contracción química
[0093] Se midió la contracción química aparente de pastas de cemento y ceniza volante a presión atmosférica y a temperatura ambiente mediante el siguiente método: la pasta de cemento o de ceniza volante se mezcla a mano con una espátula. La muestra se pesa antes y después de que haya terminado el ensayo para detectar cualquier posible defecto en la membrana de goma que encierra la muestra. La pasta de cemento o ceniza volante (no agregado) se introduce en un globo de goma hermético, que se coloca en un recipiente cerrado completamente lleno de agua. La sala de mezclado se mantuvo a una temperatura constante de 73 °F (22,78 °C)
y con una humedad relativa del 50 %. El recipiente se cerró con un tapón de goma con pipeta graduada insertada. Se colocó una pequeña bolsa de plástico encima de la pipeta para minimizar la evaporación a través de la abertura de la pipeta. El proceso se repitió sin ninguna muestra de cemento ni de ceniza volante para asegurar la estabilidad o consistencia del método y la capacidad para mantener la altura de agua inicial en ausencia de ninguna muestra. Se registró el nivel del agua cerca de la parte superior de la pipeta como la altura de agua inicial. Se registró inicialmente la altura del agua
cada 10 minutos, y a continuación cada 30 minutos o cada 2 horas durante las primeras 12-14 horas, y los datos finales se recopilaron a la mañana siguiente tras 20-24 horas. Para este ejemplo, se colaron mezclas utilizando agua a temperatura ambiente. La contracción presentada comienza desde cero pasada una hora, y no incluye la primera hora de contracción. Para cada composición, se llevaron a cabo al menos dos procesos para asegurar la reproducibilidad. Los datos facilitados representan la contracción media.
Ejemplos 1 - 6 utilizando cemento Holcim
Ejemplo 1
[0094] Las proporciones de mezcla de la TABLA 3 se utilizaron para los ensayos de este ejemplo. Mezcla 1- 3,0 % de citrato de potasio y 0 % de STMP, Mezcla 2- 3,0 % de citrato de potasio y 0,15 % de STMP, Mezcla 3- 3,0 % de citrato de potaiso, 0,60 % de STMP, Mezcla 4- 3,0 % de citrato de potasio, 0,90 % de STMP.
TABLA 3
[0095] Los datos de aumento de temperatura para mezclas con cemento Holcim con un 3 % de citrato de potasio con distintos niveles de STMP se incluyen en la tabla 4. A partir de estos datos, se observa que, cuando STMP es cero, la temperatura tarda aproximadamente 45 minutos en comenzara aumentar y durante 70 minutos.
TABLA 4 Datos de TRS para las mezclas de la tabla 3 en el ejemplo 1
[0096] En cambio, cuando se añade STMP, la temperatura de la mezcla comienza a aumentar inmediatamente después del mezclado y sigue aumentando durante las siguientes 3 o 4 horas. La reactividad más rápida en presencia de STMP da como resultado tiempos de fraguado comprendidos en el intervalo de 7 a 10 minutos, en comparación con las aproximadamente 2 horas que tardan las mezclas sin STMP en alcanzar el fraguado final.
Ejemplo 2
[0097] Las proporciones de mezcla de la TABLA 5 se utilizaron para los ensayos de este ejemplo. Las mezclas contienen el cemento Holcim con un 0,60 % de STMP con niveles variables de citrato de potasio. Mezcla 5 0,750 % de citrato de potasio y 0,60% de STMP, Mezcla 6- 1,75 % de citrato de potasio y 0,60% de STMP, Mezcla 3- 3,0 % de citrato de potasio y 0,60 % de STMP, Mezcla 7- 4,5 % de citrato de potasio y 0,60 % de STMP TABLA 5 Mezclas para el ejemplo 2
[0098] Los gráficos de temperatura para las mezclas con cemento Holcim con cantidades crecientes de citrato de potasio (3,0 y 4,5 %) alcanzaron un aumento de la temperatura relativamente alto en comparación con las mezclas con menos citrato (0,75 y 1,5 %) que se muestran en el gráfico de la figura 3. Además, se produjeron dos o tres picos distintos que indicaban más de una reacción conforme aumentó la cantidad de citrato, al contrario que en las mezclas con menores cantidades de citrato, que muestran un único pico al cabo de 12 minutos. Como se muestra en los resultados de la TABLA 6, el aumento de temperatura fue de un máximo de aproximadamente 183 °F (83,89 °C) y 217° F (102,78 °C) para las mezclas con un 3,0 y un 4.5 % de citrato de potasio en comparación con los 159 °F (70,56 °C) y 154 °F (67,78 °C) para las mezclas con un 0,75 % y un 1,5 % de citrato.
TABLA 6 Datos de TRS para las mezclas de la tabla 5 en el ejemplo 2
Ejemplo 3
[0099] Las proporciones de mezcla con el cemento Holcim con distintos niveles de yeso se incluyen en la TABLA 7 con la siguiente composición: Mezcla 7- 4,50 % de citrato de potasio y 0,60 % de STMP; 0 de yeso, Mezcla 8 4,5 % de citrato de potasio, 0,60 % de STMP; 2 partes de yeso, Mezcla 9- 4,5 % de citrato de potasio, 0,60 % de STMP; 4 partes de yeso
TABLA 7
[0100] Los gráficos de temperatura máxima incluidos en la figura 3 muestran que la temperatura máxima se reduce en las mezclas con yeso en comparación con las mezclas sin yeso. La reducción de la temperatura máxima no tuvo un efecto significativo en el tiempo de fraguado final, según muestran los datos de la TABLA 8. Se observó además que los dos puntos de inflexión no cambiaron de manera significativa, lo cual sugiere que las reacciones responsables del endurecimiento permanecieron iguales. Estos resultados se atribuyen a las cantidades relativamente elevadas de citrato de potasio (4,5 %) y STMP (0,6 %).
TABLA 8 Datos de TRS para las mezclas de la tabla 7
EJEMPLO 4
[0101] Las proporciones de mezcla para el ejemplo 4 se incluyen en la TABLA 9. Estas mezclas contienen el cemento Holcim con 4 partes de yeso con distintos niveles de STMP. Mezcla 9- 0,60 % de STMP, 4,5 % de citrato de potasio, 4 partes de yeso, Mezcla 10- 4,50 % de citrato de potasio,
0,0 % de STMP; 4 partes de yeso, Mezcla 11- 4,5 % de citrato de potasio, 0,15 % de STMP; 4 partes de yeso; Mezcla 12-4,5 % de citrato de potasio, 0,30 % de STMP; 4 partes de yeso.
TABLA 9 (Proporciones de mezclas para el ejemplo 4)
TABLA 10 - A partir de los datos de TRS para las mezclas 9-12 de la TABLA 9
[0102] A partir de los datos de la tabla 9, se observa que las mezclas que contienen 100 partes de Holcim y 4 partes de yeso precisan al menos un 0,30 % de STMP aunque el citrato de potasio sea elevado (4,5 %) antes de alcanzar un fuerte aumento de temperatura y un tiempo de fraguado final de 10 minutos. Además, la mezcla sin STMP (Mezcla 10) alcanzó un fraguado final pasadas cerca de 3 horas, y el aumento de temperatura nunca se desarrolló, alcanzando un fraguado final pasadas cerca de 3 horas.
Ejemplo 5
[0103] En la tabla 11 se incluyen mezclas de 100 partes de cemento Holcim y cero de yeso con un 0,15 % de STMP y diversos niveles de citrato de potasio.
TABLA 11 - Mezclas utilizadas en el ejemplo 5
TABLA 12 Datos de TRS para las mezclas de la tabla 11 (ejemplo 5)
[0104] Al contrario que las mezclas del ejemplo 4, la mezcla de este ejemplo, que no utilizaba yeso, necesita niveles relativamente bajos de citrato de potasio incluso con niveles relativamente bajos de STMP (0,15 %) y las diversas mezclas alcanzan tiempos de fraguado final al cabo de 10 minutos. Las velocidades de reacción más altas se alcanzan con el citrato de potasio más elevado de 4,5 %, que alcanza tiempos de fraguado final al cabo de 4,5 minutos.
Ejemplo 6
[0105] Las mezclas sin ceniza volante se prepararon en las proporciones de la TABLA 13 utilizando 100 partes de cemento Holcim, 0,30 % de STMP, nada de yeso y diversas cantidades de citrato de potasio. Mezcla 17- 0,75 % de citrato de potasio y 0,30 % de STMP, 0 de yeso; Mezcla 18- 1,5 % de citrato de potasio y 0,30 % de St Mp ; Mezcla 19- 3,0 % de citrato de potasio y 0,30 % de STMP; Mezcla 20- 4,5 % de citrato de potasio y 0,30 % de STMP. La TABLA 14 incluye los datos de TRS para las mezclas de la TABLA 13. El comportamiento en cuanto al aumento de temperatura en las mezclas de este ejemplo era igual que en las mezclas del ejemplo 5. Las presentes mezclas con un 0,30 % de STMP y sin yeso requieren niveles relativamente bajos de citrato de potasio (0,75 % y 1,5 %) para obtener tiempos de fraguado final al cabo de 5 minutos, lo cual es más rápido que los tiempos de fraguado de 6 a 10 minutos para las mezclas del ejemplo 5 con niveles similares de citrato.
TABLA 13 - Mezclas utilizadas en el ejemplo 6
TABLA 14 Datos de TRS para las mezclas del ejemplo 6
CCS con cemento Holcim

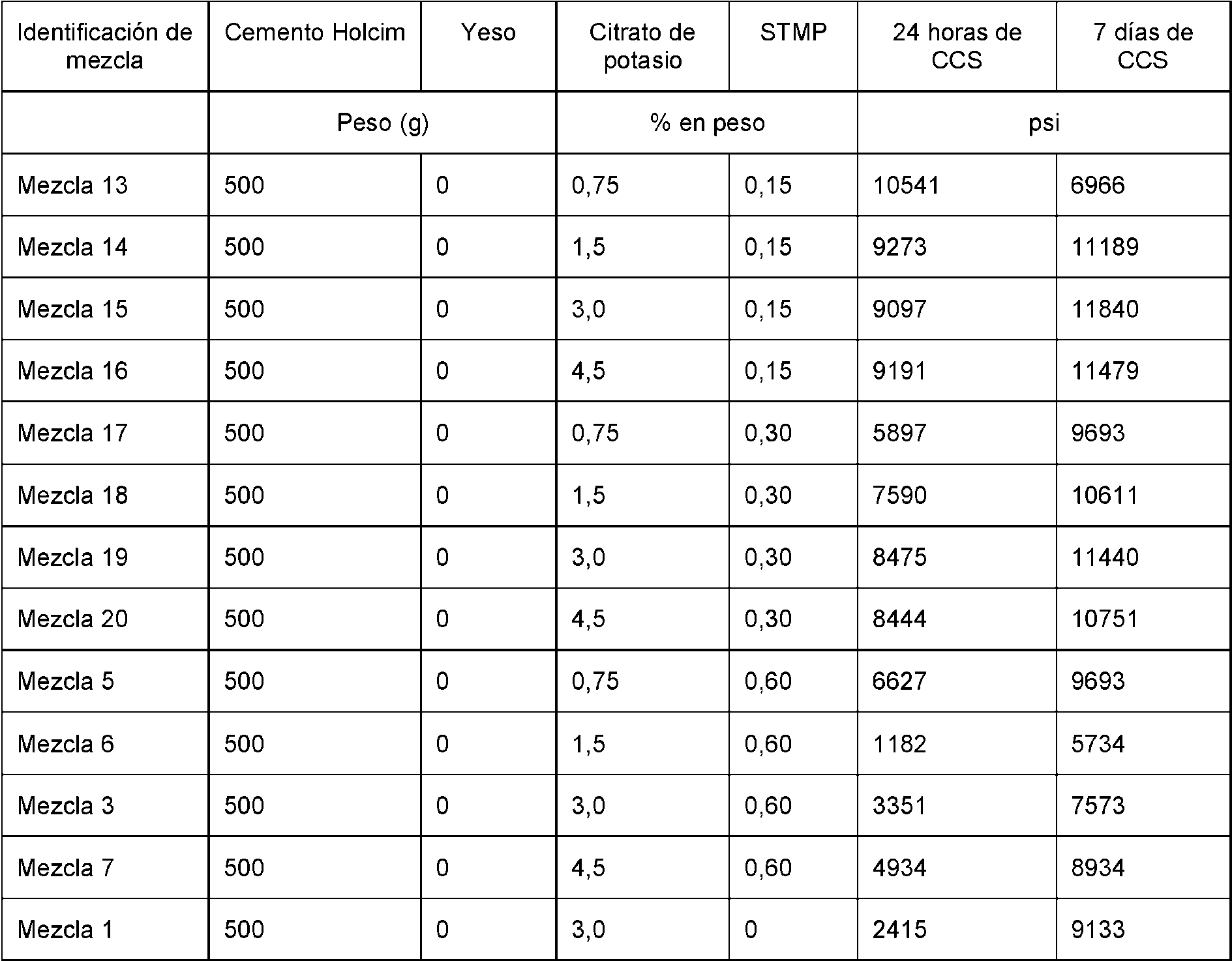

[0106] La TABLA 15 resume la resistencia cúbica a la compresión (CCS) medida tras 24 horas y 7 días de curado para las mezclas de los ejemplos 1 a 6 con cemento Holcim, con y sin yeso, y con diversas cantidades de STMP y citrato de potasio. Los datos para las mezclas sin yeso se representan en el gráfico de la figura 7. A partir del gráfico de la figura 7 y los tiempos de fraguado final, las mezclas óptimas se obtienen cuando el nivel de STMP es de entre un 0,15 % y un 0,30 %. La mezcla con un 0,60 % de STMP se endurece demasiado rápido y muestra una fuerte reducción de la resistencia a la compresión.
TABLA 15
Cemento Lehigh (ejemplos 7-10)
Ejemplo 7
[0107] Las proporciones de la mezcla sin ceniza volante utilizadas en este ejemplo se incluyen en la tabla 16 que contiene cemento Lehigh (Union Bridge), nada de yeso, 3,0 % de citrato de potasio y distintos niveles de STMP. Mezcla 1- 3,0 % de citrato de potasio y 0 % de STMP; Mezcla 2- 3,0 % de citrato de potasio y 0,15 % de STMP; Mezcla 3- 3,0 % de citrato de potaiso y 0,30 % de STMP; Mezcla 4- 3,0 % de citrato de potasio y 0,60 % de STMP.
TABLA 16 - Mezclas utilizadas en el ejemplo 7
TABLA 17 - Datos de TRS para las mezclas utilizadas en el ejemplo 7
[0108] Al comparar las mezclas con cemento Lehigh de este ejemplo con las mezclas del ejemplo 1, se observa que las mezclas con un 0 % de STMP se comportan de manera ligeramente diferente. A partir de la figura 8, se observa que, en las mezclas con el cemento Lehigh con un 0 % de STMP, la temperatura nunca disminuye por debajo de la temperatura inicial y alcanza 145 °F (62,78 °C) al cabo de 30 minutos. En cambio, en la mezcla con un 0 % de STMP con el cemento Holcim, la temperatura disminuye inicialmente aproximadamente 10 °F (5,56 °C) y únicamente empieza a aumentar tras aproximadamente 40 minutos y alcanza 145 °F (62,78 °C) aproximadamente 50 minutos. Por lo tanto, las mezclas con el cemento Lehigh son
relativamente más reactivas y alcanzan tiempos de fraguado final de manera más rápida, aproximadamente en la mitad de tiempo en comparación con mezclas similares con el cemento Holcim.
Ejemplo 8
[0109] Las proporciones de mezcla utilizadas para este ejemplo se incluyen en la tabla 18 para la Mezcla 5- 0,60 % de STMP y 0,75 % de citrato de potasio; Mezcla 6- 0,60 % de STMP y 1,5 % de citrato de potasio; Mezcla 4 0,60 % de STMP y 3,0 % de citrato de potasio; Mezcla 7- 0,60 % de sTm P y 4,5 % de citrato de potasio. Los datos incluidos en la tabla 19 indican que las mezclas de este ejemplo con cemento Lehigh alcanzan la temperatura máxima transcurridos de 7 a 20 minutos, lo cual es significativamente más rápido cuando se compara con mezclas similares del ejemplo 2 que contienen el cemento Holcim para el cual la temperatura de las mezclas permanece relativamente alta durante las primeras 3 horas. A partir de la tabla 19, se observa también que los tiempos de fraguado final son relativamente más rápidos. Sin embargo, la fluidez de estas mezclas era relativamente baja.
TABLA 18 Mezclas con Lehigh (Union Bridge) (ejemplo 8)
TABLA 19 - Datos de TRS para mezclas utilizadas en el ejemplo 8
Ejemplo 9
[0110] Las proporciones de mezcla de la tabla 20 se utilizaron en este ejemplo para la Mezcla 7- 0,60 % de STMP, 4,5 % de citrato de potasio y 0 partes de yeso; Mezcla 8- 0,60 % de St MP, 4,5 % de citrato de potasio y 2 partes de yeso; Mezcla 9- 0,60 % de STMP, 4,5 % de citrato de potasio y 4 partes de yeso. A partir de la figura 10 y de los datos de la tabla 21, se muestra que las adiciones de 2 y 4 partes de yeso ayudan a reducir el calor liberado durante las reacciones sin incrementar los tiempos de fraguado con las ventajas de mejora de la fluidez y de aumento de las resistencias a la compresión.
TABLA 20 - Mezclas para el ejemplo 9
TABLA 21 - Datos de TRS para mezclas de la TABLA 20
Ejemplo 10
[0111] Las mezclas que contienen 100 partes de Lehigh, 4 partes de yeso, 4,5 % de citrato de potasio y con distintos niveles de STMP se incluyen en la tabla 22 con la Mezcla 10- 0,0 % de STMP, 4,5 % de citrato de potasio y 4 partes de yeso; Mezcla 11- 0,15 % de STMP, 4,5 % de citrato de potasio y 4 partes de yeso; Mezcla 12- 0,30 % de STMP, 4,5 % de citrato de potasio y 4 partes de yeso; Mezcla 9- 0,60 % de STMP, 4,5 % de citrato de potasio y 4 partes de yeso. Al igual que se observó en el ejemplo 4, se observa que el efecto que produce el hecho de añadir STMP es el de acortar el tiempo que tarda en empezar a aumentar la temperatura. La temperatura final es similar para las mezclas con las distintas dosis de STMP. A partir de la tabla 23, se observa que existe una correlación directa entre la dosis de STMP y un plazo más corto hasta alcanzar la temperatura máxima, así como tiempos de fraguado menores.
TABLA 22 - Mezclas para el ejemplo 10
TABLA 23 - Datos de TRS para las mezclas 9-12 de la TABLA 22
Cemento de St. Mary’s (ejemplos 11 - 16)
Ejemplo 11
[0112] Las mezclas con cemento de St. Mary's con 4 partes de yeso, dosis de un 3,0 % de citrato de potasio y diversas dosis de STMP. Las proporciones de mezcla de la tabla 24 que se utilizaron para este ejemplo fueron las siguientes: Mezcla 1- 0,0 % de STMP y 3,0 % de citrato de pot., Mezcla 2-0,15 % de STMP y 3,0 % de citrato de pot., Mezcla 3- 0,30 % de STMP y 3,0 % de citrato de pot, y Mezcla 4- 0,60 % de STMP y 3,0 % de citrato de pot.
[0113] A partir del comportamiento de aumento de temperatura y los tiempos de fraguado final para las mezclas con el cemento de St. Mary's presentadas en los siguientes ejemplos, se muestra que, por lo general, las mezclas con el cemento de St. Mary's fueron las menos reactivas en comparación con las mezclas
con los ejemplos anteriores con los cementos Holcim y Lehigh. A partir de la figura 12, se observa el aumento de temperatura relativamente bajo o incluso temperaturas en línea plana o decrecientes durante las primeras 3 horas para mezclas que contienen 4 partes de yeso y un 3,0 % de citrato de potasio con un 0 %, 0,15 % y 0,30 % de STMP. A partir de la tabla 25, se observa que la única mezcla con un aumento de temperatura significativo medido durante los primeros 20 minutos fue la mezcla con un 0,60 % de STMP.
TABLA 24 - Mezclas con cemento de St. Mary's para el ejemplo 11
TABLA 25 - Datos de TRS para las mezclas con cemento de St. Mary's utilizadas en el ejemplo 11
Ejemplo 12
[0114] Las mezclas de este ejemplo contienen cemento de St. Mary's con 4 partes de yeso, 0,30 % de STMP y distintos niveles de citrato de potasio. Las proporciones de mezcla de la tabla 26 se utilizaron para este ejemplo con Mezcla 5- 0,30 % de STMP y 2,0 % de citrato de pot.; Mezcla 6- 0,30 % de STMP y 2,5 % de citrato de pot.; Mezcla 3- 0,30 % de STMP y 3,0 % de citrato de pot.; Mezcla 7- 0,30 % de STMP y 3,5 % de citrato de pot.; Mezcla 8- 0,30 % de STMP y 4,5 % de citrato de pot. A partir de los gráficos que se muestran en la figura 13 y los datos incluidos en la tabla 27, se observa que, en el caso de las mezclas con el cemento de St. Mary's con 4 partes de yeso, si se mantiene la dosis de STMP en un 0,30 %,
la dosis de citrato de potasio debe incrementarse entonces hasta un 4,5 % para afectar a aumento significativo de temperatura durante los primeros 20 minutos. A partir de este ejemplo y del ejemplo 11 anterior, se puede concluir que la adición de yeso a las mezclas con el cemento de St. Mary's no resulta deseable.
TABLA 26 - Mezclas con cemento de St. Mary's para el ejemplo 12
TABLA 27 - Datos de TRS para las mezclas con St. Mary's para el ejemplo 12
Ejemplo 13
[0115] En este ejemplo, se utilizaron mezclas con cemento de St. Mary's sin yeso, y sin STMP, con distintas dosis de citrato de potasio. La tabla 28 incluye Mezcla 9- 0,0 % de STMP y 4,5 % de citrato de potasio; Mezcla 10- 0,0 % de STMP y 3,0 % de citrato de potasio; Mezcla 11- 0,0 % de sTm P y 1,5 % de citrato de potasio. A partir de la figura 14 y de los datos de la tabla 29, se puede observar que se puede utilizar citrato de potasio para acortar los tiempos de fraguado final y para alcanzar temperaturas de reacción máximas en menos tiempo. Sin embargo, los tiempos de fraguado para estas mezclas que contienen el cemento de St. Mary's con un 0 % de STMP presentan tiempos de fraguado relativamente más largos en comparación con ejemplos anteriores, y el mejor tiempo de fraguado que se obtuvo fue durante 25 minutos para las mezclas con un 4,5 % de citrato de potasio, en comparación con los 5-10 minutos para mezclas similares utilizando los cementos Holcim y Lehigh.
TABLA 28 - Mezclas con cemento de St. Mary's para el ejemplo 13
TABLA 29 - Datos de TRS para las mezclas del ejemplo 13
Ejemplo 14
[0116] Las proporciones de mezcla de la tabla 30 que se utilizaron para este ejemplo con cemento de St. Mary's sin ninguna parte de yeso y un 0,15 % de STMP con distintas dosis de citrato de potasio fueron las siguientes:
Mezcla 12- 0,15 % de STMP y 0,75 % de citrato de pot.; Mezcla 13- 0,15 % de St Mp y 1,5 % de citrato de pot.;
Mezcla 14-0,15 % de STMP y 3,0 % de citrato de pot.; y Mezcla 15- 0,15 % de STMP y 4,5 % de citrato de pot.
A partir de los gráficos de aumento de temperatura relativamente pronunciado incluidos en la figura 15, se muestra la importancia de añadir STMP, incluso en niveles relativamente pequeños de un 0,15 %. No obstante, parece existir una interacción distinta con el citrato de potasio en comparación con las mezclas anteriores con los cementos Holcim y Lehigh. Se observa que, en el presente ejemplo, los tiempos de fraguado más cortos se obtienen para las mezclas con los niveles más bajos (0,75 %) y más altos (4,5 %) de citrato de potasio, y las mezclas con las dosis intermedias de citrato de un 1,5 % y un 3 % presentan en realidad tiempos de fraguado más prolongados.
TABLA 30 - Mezclas con cemento de St. Mary's utilizadas para el ejemplo 14
TABLA 31 - Datos de TRS para las mezclas utilizadas en el ejemplo 14
Ejemplo 15
[0117] Mezclas con cemento de St. Mary's sin ninguna parte de yeso, con un 0,30 % de STMP y con diversas dosis de citrato de potasio. Las proporciones de mezcla de la tabla 32 se utilizaron para este ejemplo con Mezcla 16- 0,30 % de STMP y 0,75 % de citrato de pot.; Mezcla 17- 0,30 % de STMP y 1,5 % de citrato de pot.; Mezcla 18- 0,30 % de STMP y 3,0 % de citrato de pot.; Mezcla 19- 0,30 % de STMP y 4,5 % de citrato de pot. A partir de los gráficos de aumento de temperatura incluidos en la figura 16, se observa que el hecho de añadir 0,30 % de STMP incrementa aún más el índice inicial de aumento de temperatura en comparación con el ejemplo anterior con un 0,15 % de STMP. La tabla 33 muestra que los tiempos de fraguado son los más cortos para las mezclas con un 0,75 %, en comparación con las mezclas con el aumento de citrato. Por consiguiente, de nuevo, se observa un comportamiento diferente en comparación con las mezclas con los cementos Holcim y Lehigh.
TABLA 32 - Mezclas con cemento de St. Mary's utilizadas para el ejemplo 15
TABLA 33- Datos de TRS para mezclas de la tabla 32 para el ejemplo 15
Ejemplo 16
[0118] Mezclas con cemento de St. Mary's sin ninguna parte de yeso, con un 0,60 % de STMP y con diversas dosis de citrato de potasio. Las proporciones de mezcla de la tabla 34 se utilizaron para este ejemplo con la Mezcla 20- 0,60 % de STMP y 0,75 % de citrato de pot.; Mezcla 21- 0,60 % de STMP y 1,5 % de citrato de pot.; Mezcla 22- 0,60 % de STMP y 3,0 % de citrato de pot., y Mezcla 23- 0,60 % de STMP y 4,5 % de citrato de pot. A partir de los gráficos de aumento de temperatura incluidos en la figura 17 y los datos de fraguado final y los parámetros de aumento de temperatura incluidos en la tabla 35, se observa que estas mezclas con el cemento de St. Mary's que contienen un 0,60 % de STMP y con un 0,75 %, 1,5 %, 3,0 % y 4,5 % de citrato de potasio prácticamente han dejado de reaccionar y alcanzan una temperatura máxima transcurridos entre 9 y 14 minutos y el fraguado final al cabo de 4,5 a 6,5 minutos.
TABLA 34 - Mezclas con cemento de St. Mary's utilizadas para el ejemplo 16
TABLA 35 - Datos de TRS para las mezclas con cemento de St. Mary's utilizadas para el ejemplo 16
CCS con cemento de St. Mary’s
[0119] La resistencia cúbica a la compresión medida tras 24 horas y 7 días de curado para las mezclas de los ejemplos 11 a 16 elaboradas con cemento de St. Mary's, tanto con yeso como sin yeso, y con diversas cantidades de STMP y citrato de potasio, se resume en la tabla 36. A pesar de que estos gráficos muestran que las resistencias óptimas se obtienen para mezclas con un nivel de STMP de entre un 0,15 % y un 0,30 %, con mezclas con un 0,60 % de STMP, la resistencia a la compresión no se reduce tan drásticamente como en el caso del cemento Holcim.
TABLA 36
Ejemplo 17
[0120] Para este ejemplo, las mezclas se colaron utilizando agua con una temperatura de 50 °F (10 °C) para prevenir el fraguado instantáneo de las mezclas con la alcanolamina, que tienden a secarse demasiado rápido con temperaturas relativamente superiores, especialmente en ausencia de ceniza volante. Se dejó que se endurecieran todas las mezclas a temperatura ambiente durante solo 5 horas. La mezcla (Mezcla #16) de la presente invención con el cemento Lehigh con cuatro partes de yeso y con un 0,15 % de STMP y un 4,5 % de citrato de potasio se comparó con las mezclas con la alcanoamina y STMP (Mezcla #13, #14 y #15) de una invención anterior, así como con las mezclas con ceniza volante de clase C, también de una invención anterior (Mezcla #17 y #18).
[0121] A partir de la resistencia cúbica a la compresión incluida en la tabla 37, la mezcla de la presente invención posee una mayor resistencia a la compresión inicial, esto es, tras 5 horas,
en comparación con las mezclas con la trietanolamina (TEA) que contienen un nivel relativamente bajo de citrato de potasio (0,20 %) y en comparación con las mezclas con STMP, citrato de potasio y ceniza volante de clase C.
TABLA 37 - Mezclas para el ejemplo 17
Ejemplo 18
[0122] Para este ejemplo, se colaron las mezclas utilizando también agua con una temperatura de 50 °F (10°C) para prevenir el fraguado instantáneo de las mezclas con la alcanolamina, pero, en este caso, se dejó que se endurecieran todas las mezclas a 65 °F (18,33 °C) durante 5 horas, tras lo cual se obtuvo la resistencia cúbica a la compresión. Las mezclas de la presente invención con el cemento Lehigh con cuatro partes de yeso y con un 0,15 % de STMP con un 3,0 y un 4,0 % de citrato de potasio (Mezcla #21, #22 y #23) se compararon con las mezclas con la alcanoamina y STMP (Mezcla #19 y #20) de procesos anteriores, así como con las mezclas con ceniza volante de clase C, también de una invención anterior (Mezcla #24 y #25) que contenían un 4 % de citrato de potasio con 4 partes de yeso. Todas las mezclas contenían un 0,20 % (% de sólidos en peso de polvos de cemento) de dispersante a base de naftaleno y la TEA utilizada fue la de bajo grado de congelación (LFG), que contiene un 85 % de sólidos y un 15 % de agua.
[0123] A partir de la resistencia cúbica a la compresión incluida en la tabla 38, se observa que las mezclas de la presente invención poseen una mayor resistencia a la compresión inicial, esto es, tras 5 horas, en comparación con las mezclas con la trietanolamina (TEA) que contienen un nivel relativamente bajo de citrato de potasio (0,20 %) y en comparación con las mezclas con las composiciones de ceniza volante
con una proporción de agua y cemento de 0,35. Las mezclas con la ceniza volante de clase C con yeso habían mejorado su resistencia a la compresión conforme se redujo la proporción de agua y cemento a 0,25 (según se describe en composiciones anteriores), pero la resistencia en la mezcla con ceniza volante se redujo drásticamente conforme la proporción de agua y cemento se incrementó a 0,35 en presencia de 4 partes de yeso.
TABLA 38 - Mezclas para el ejemplo 18
Ejemplo 19 (Contracción química)
[0124] Las mezclas de la presente invención con el cemento Lehigh y con cuatro partes (2 % en peso) de yeso y un 3 % en peso de citrato de potasio con distintas dosis de STMP con una proporción de agua y cemento de 0,35 se compararon con las mezclas con ceniza volante de clase C con un 3 % de citrato de potasio y con una proporción de agua/cemento de 0,25. La tabla 39 contiene las composiciones de pasta de cemento y la contracción química para las pastas utilizadas en este ejemplo, y la figura 18 muestra el comportamiento de contracción química de diferentes pastas durante las primeras 24 horas de hidratación.
[0125] Pasta de cemento pórtland frente a pasta con ceniza volante. Por lo general, se observa que la contracción química para las pastas con ceniza volante de clase C es aproximadamente un 40 % mayor en comparación con la pasta de cemento con un 0 % de STMP. Este hecho resulta significativo debido a que las pastas con ceniza volante de clase C presentan una menor proporción de agua y cemento de 0,25, en comparación con la de 0,35 de la pasta de cemento. Por lo general, cabría esperar que las pastas con un contenido de agua más alto presentasen una contracción química más elevada.
[0126] Pasta con diversos fosfatos. La incorporación de STMP en las pastas de cemento redujo aún más la contracción en aproximadamente de un 20 a un 40 %. Las pastas de cemento con un 0,15 % y un
0,30 % de STMP (en peso de cemento y yeso) presentaban una contracción de 24 horas de un 0,96 % y de un 0,70 % en comparación con el 1.26% de las pastas sin STMP.
[0127] Estos datos muestran que la ventaja de utilizar cemento pórtland (con un contenido de ferrita relativamente alto de un 5 a un 15 % en peso) se activó con combinaciones de citrato alcalino/STMP y dio como resultado una reducción de la contracción durante la hidratación inicial de pastas de cemento hidráulico, en comparación con las mezclas de ceniza volante y citrato.
[0128] Se evaluaron pastas de cemento que contenían otros fosfatos. Para este ejemplo, se comparó el pirofosfato tetrapotásico (TKPP) y el tripolifosfato sódico (STPP) con las pastas que contenían STMP. La figura 18 muestra la contracción química de las pastas de cemento con un 3,0 % de citrato de potasio y un 0,30 % de cada uno de STMP, TKPP y STPP. A partir de la figura 19 y la tabla 39, las pastas que contenían STMP y STPP presentaban una contracción química medida de un 0,70 % y un 0,98 % en relación con las pastas sin fosfato, para las cuales la contracción medida era de un 1,26 %. En cambio, las pastas con TKPP determinaron un incremento de la contracción química de un 1,46 %. Las pastas de cemento con los diversos fosfatos y sin estos presentaban una contracción relativamente inferior en comparación con las pastas con ceniza volante, que determinaron un 2 , 0 % de contracción.
TABLA 39 - Mezclas para el ejemplo 19
[0129] La tabla 40 y la figura 20 contienen los datos de aumento de temperatura en el caso de pastas de cemento con un 3 % de citrato de potasio y diversos fosfatos de sodio añadidos. Algunas de las mezclas se describieron en la tabla 39 con las proporciones de las pastas denominadas S4, S5 y S6. Además, las pastas que contenían hidrato de monofosfato de sodio con la fórmula química NaH2 PO^2 H2O (abreviada en este documento como SMPH). Las mezclas de pasta denominadas S7 y S8 contenían SMPH en un 0,85 % y un 0,425 %, respectivamente. A partir de estos datos, se observa que las mezclas de pasta con los diversos fosfatos alcanzan la temperatura máxima al cabo de 28 a 47 minutos. En cambio, la mezcla de pasta (S9) sin ningún fosfato tarda aproximadamente 90 minutos en alcanzar la temperatura máxima. Del mismo modo, el tiempo hasta el fraguado final de las pastas con los distintos fosfatos oscila entre 53 y 76 minutos, en comparación con las casi dos horas de las pastas sin los fosfatos.
TABLA 40 - Aumento de temperatura para las mezclas de pasta del ejemplo 19
[0130] La tabla 41 y el gráfico de la figura 21 contienen los datos de aumento de temperatura en el caso de pastas de cemento con un 3 % de citrato de potasio y diversos fosfatos de sodio añadidos. Las mezclas con los fosfatos dicálcicos resultan relativamente menos efectivas a la hora de reducir los tiempos de fraguado final. En el caso de las mezclas que contienen fosfato tricálcico, el tiempo de fraguado se incrementa en realidad hasta más de 3 horas.
[0131] La tabla 41 y el gráfico de la figura 22 contienen los datos de aumento de temperatura para cementos con un 0,15 % de fosfato monopotásico (MKP), en comparación con las mezclas con un 0,15 % de STMP y con las mezclas con un porcentaje de fosfatos nulo. Se observa que, sorprendentemente, el MKP presenta una eficacia similar a la del STMP para acelerar los tiempos de fraguado del cemento Lehigh en relación con las mezclas sin fosfato.
TABLA 41 - Aumento de temperatura de mezclas de pasta con diversos fosfatos de calcio y fosfato monopotásico (MKP)
Claims (15)
1. Método para proporcionar una mezcla cementosa que comprende mezclar:
agua y una composición de polvo reactivo cementoso para formar una mezcla, comprendiendo la composición de polvo reactivo cementoso:
un polvo reactivo cementoso que comprende cemento pórtland incluyendo no más de un 10 % en peso de ceniza volante;
una cantidad aceleradora de fraguado de un citrato de metal alcalino; y
trimetafosfato de sodio,
donde el polvo reactivo cementoso comprende de 80 a 10 0 % en peso de cemento pórtland, de 0 a 20 % en peso de cemento de aluminato de calcio, y de 0 a 7 % en peso de sulfato de calcio, en función de la suma del cemento pórtland, el cemento de aluminato de calcio y el sulfato de calcio, donde la composición de polvo reactivo cementoso comprende de 1,0 a 4,5 % en peso de dicho citrato de metal alcalino en función del peso del polvo reactivo cementoso y trimetafosfato de sodio en una cantidad de 0,05 a 1,5 % en peso en función del peso del polvo reactivo cementoso, donde la mezcla no contiene una alcanolamina, y donde la mezcla presenta una temperatura inicial de al menos 32,2 °C (90 °F) y es de fraguado rápido, presentando un tiempo de fraguado inferior a 30 minutos.
2. Método según la reivindicación 1, donde la mezcla comprende, además, de 0 a 4 partes en peso de sulfato de calcio por 10 0 partes en peso de polvo reactivo cementoso en condiciones secas y no contiene ceniza volante.
3. Método según la reivindicación 1, donde el cemento pórtland contiene de 5 a 15 % en peso de fase ferrita.
4. Método según la reivindicación 1, donde la sal es un citrato de metal alcalino seleccionado del grupo que consiste en citrato de sodio, un citrato de potasio, y mezclas de estos, y el fosfato es trimetafosfato de sodio y se proporciona en una cantidad de aproximadamente 0,15 a 1,0 % en peso de fosfato en función del peso del polvo reactivo cementoso.
5. Método según la reivindicación 1, donde el fosfato se proporciona en una cantidad de aproximadamente 0,3 a 0,9 % en peso en función del peso del polvo cementoso.
6. Método según la reivindicación 1, donde el fosfato comprende trimetafosfato de sodio en una cantidad de aproximadamente 0,15 a 0,90 % en peso y el citrato de metal alcalino es citrato tripotásico en una cantidad de aproximadamente 1,0 a 4,5 % en peso, ambos en función del peso del polvo reactivo cementoso.
7. Método según la reivindicación 1, donde el polvo reactivo cementoso comprende de aproximadamente 95 a 100 % en peso de cemento pórtland, de 0 a 5 % en peso de cemento de aluminato de calcio, de 0 a 5 % en peso de sulfato de calcio, de 0 a 1 % de otro cemento hidráulico en función de la suma del cemento pórtland, cualquier otro cemento, y sulfato de calcio, de 0 a 5 % de puzolanas y de 0 a 5 % de cal.
8. Método según la reivindicación 1, donde la mezcla no contiene puzolanas.
9. Método según la reivindicación 1, donde la mezcla se mezcla a una temperatura de aproximadamente 90 °F a 135 °F (32,2 °C a 57,2 °C), donde la temperatura de mezcla se alcanza en aproximadamente de 3 a 5 minutos después de mezclarse calentando uno o más de los componentes de la mezcla, y donde la composición contiene de 3,0 a 4,5 % en peso de citrato de metal alcalino en función del peso total del polvo reactivo cementoso y de 0,15 a 1,0 % en peso de trimetafosfato de sodio en función del peso del polvo reactivo cementoso.
10. Composición para placa de cemento que comprende una mezcla fraguable con agua de:
un polvo reactivo cementoso que comprende cemento pórtland y no más de 10 % en peso de adiciones de minerales a base de ceniza volante, donde el polvo reactivo cementoso comprende de 80 a 10 0 % en peso de cemento pórtland, de 0 a 20 % en peso de cemento de aluminato de calcio, y de 0 a 7 % en peso de sulfato de calcio, en función de la suma del cemento pórtland, cemento de aluminato de calcio y sulfato de calcio;
un citrato de metal alcalino seleccionado del grupo que consiste en citrato de sodio, un citrato de potasio, y mezclas de estos;
trimetafosfato de sodio y
agua,
donde la mezcla fraguable con agua no contiene una alcanolamina, y donde la composición de polvo reactivo cementoso comprende de 1,0 a 4,5 % en peso de dicho citrato de metal alcalino en función del peso del polvo reactivo cementoso y donde la composición de polvo reactivo cementoso comprende trimetafosfato de sodio en una cantidad de 0,05 a 1,5 % en peso en función del peso del polvo reactivo cementoso.
11. Composición según la reivindicación 10 donde el polvo reactivo cementoso comprende de aproximadamente 80 a 100 % en peso de cemento pórtland, de 0 a 20 % en peso de cemento de aluminato de calcio, y de 0 a 7 % en peso de sulfato de calcio, en función de la suma del cemento pórtland, cemento de aluminato de calcio y sulfato de calcio y la composición contiene de 3,0 a 4,5 % en peso de citrato de metal alcalino en función del peso total del polvo reactivo cementoso y de 0,15 a 1,0 % en peso de trimetafosfato de sodio en función del peso del polvo reactivo cementoso.
12. Composición según la reivindicación 10, donde la mezcla comprende de aproximadamente 1,0 a 4,5 % en peso de citrato tripotásico en función del peso del polvo reactivo cementoso y trimetafosfato de sodio en una cantidad de 0,05 a 1,5 % en peso en función del peso del polvo reactivo cementoso, y la mezcla no contiene ceniza volante.
13. Composición según la reivindicación 10, comprendiendo, además, al menos un miembro seleccionado del grupo que consiste en agregado de arcilla expandida, retardador de fraguado, agente de formación de espuma, agente de incorporación de aire, superplastificante y mezclas de los mismos.
14. Composición que comprende el producto de reacción de:
agua;
un polvo reactivo cementoso que comprende cemento pórtland y no más de 10 % en peso de adiciones de minerales a base de ceniza volante, donde el polvo reactivo cementoso comprende de 80 a 10 0 % en peso de cemento pórtland, de 0 a 20 % en peso de cemento de aluminato de calcio, y de 0 a 7 % en peso de sulfato de calcio, en función de la suma del cemento pórtland, cemento de aluminato de calcio y sulfato de calcio;
un citrato de metal alcalino seleccionado del grupo que consiste en citrato de sodio, un citrato de potasio, y mezclas de estos, y
trimetafosfato de sodio, donde la composición no contiene una alcanolamina,
y donde la composición de polvo reactivo cementoso comprende de 1,0 a 4,5 % en peso de dicho citrato de metal alcalino en función del peso del polvo reactivo cementoso y donde la composición de polvo reactivo cementoso comprende trimetafosfato de sodio en una cantidad de 0,05 a 1,5 % en peso en función del peso del polvo reactivo cementoso.
15. Composición según la reivindicación 14, donde la composición no contiene ceniza volante, donde el polvo reactivo cementoso comprende de aproximadamente 80 a 10 0 % en peso de cemento pórtland, de 0 a 20 % en peso de cemento de aluminato de calcio, y de 0 a 7 % en peso de sulfato de calcio, en función de la suma del cemento pórtland, cemento de aluminato de calcio y sulfato de calcio y la composición contiene de 3,0 a 4,5 % en peso de citrato de metal alcalino en función del peso total del polvo reactivo cementoso y de 0,15 a 1,0 % en peso de trimetafosfato de sodio en función del peso del polvo reactivo cementoso.
Applications Claiming Priority (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| US13/954,581 US9994484B2 (en) | 2013-07-30 | 2013-07-30 | Fast setting portland cement compositions with alkali metal citrates and phosphates with high early-age compressive strength and reduced shrinkage |
| PCT/US2014/047582 WO2015017185A1 (en) | 2013-07-30 | 2014-07-22 | Fast setting portland cement compositions with alkali metal citrates and phosphates with high early-age compressive strength and reduced shrinkage |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| ES2727295T3 true ES2727295T3 (es) | 2019-10-15 |
Family
ID=51293198
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| ES14748079T Active ES2727295T3 (es) | 2013-07-30 | 2014-07-22 | Composiciones de cemento pórtland de fraguado rápido con citratos de metales alcalinos y fosfatos con una elevada resistencia a la compresión inicial y una contracción reducida |
Country Status (9)
| Country | Link |
|---|---|
| US (1) | US9994484B2 (es) |
| EP (1) | EP3027576B1 (es) |
| JP (1) | JP6370904B2 (es) |
| AU (1) | AU2014296597B2 (es) |
| CA (1) | CA2918751C (es) |
| ES (1) | ES2727295T3 (es) |
| MX (1) | MX383603B (es) |
| TR (1) | TR201906979T4 (es) |
| WO (1) | WO2015017185A1 (es) |
Families Citing this family (10)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| GB2546908B (en) * | 2014-11-07 | 2018-01-24 | Halliburton Energy Services Inc | Liquid anti-shrinkage agent for cement |
| US10556834B2 (en) * | 2016-03-11 | 2020-02-11 | Solidia Technologies, Inc. | Hazing control for carbonatable calcium silicate-based cements and concretes |
| US10040725B2 (en) | 2016-07-19 | 2018-08-07 | United States Gypsum Company | Lightweight foamed cement, cement board, and methods for making same |
| US10450494B2 (en) | 2018-01-17 | 2019-10-22 | Bj Services, Llc | Cement slurries for well bores |
| US10981828B2 (en) * | 2018-08-22 | 2021-04-20 | The Catholic University Of America | High strength class C fly ash cementitious compositions with controllable setting |
| US11180412B2 (en) | 2019-04-17 | 2021-11-23 | United States Gypsum Company | Aluminate-enhanced type I Portland cements with short setting times and cement boards produced therefrom |
| JP2023552844A (ja) * | 2020-12-08 | 2023-12-19 | イマーテック | 低カーボンフットプリント及び高早期強度を有する水硬性結合材 |
| US20230002276A1 (en) * | 2021-07-02 | 2023-01-05 | HeroSand, LLC | Carbon negative concrete production through the use of sustainable materials |
| WO2025014799A1 (en) | 2023-07-13 | 2025-01-16 | United States Gypsum Company | Rapid setting, water durable binder composition |
| EP4512787A1 (en) * | 2023-08-24 | 2025-02-26 | Hilti Aktiengesellschaft | Use of sodium polyphosphates in an inorganic mortar system based on aluminous cement to accelerate calcium aluminate cement hydration |
Family Cites Families (66)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| DE613105C (de) | 1933-11-24 | 1935-05-11 | I G Farbenindustrie Akt Ges | Verfahren zur Verzoegerung des Abbindens von hydraulischen Bindemitteln |
| US4054461A (en) | 1976-03-25 | 1977-10-18 | The Dow Chemical Company | Method of cementing |
| DE2731612C2 (de) * | 1976-07-22 | 1982-09-16 | Société Européenne des Produits Réfractaires, 92200 Neuilly-sur-Seine | Zementmischungen |
| JPS5460327A (en) * | 1977-10-20 | 1979-05-15 | Denki Kagaku Kogyo Kk | Retarder for cement coagulation |
| US4494990A (en) | 1983-07-05 | 1985-01-22 | Ash Grove Cement Company | Cementitious composition |
| US4488909A (en) | 1983-11-25 | 1984-12-18 | United States Gypsum Company | Non-expansive, rapid setting cement |
| EP0263606A3 (en) | 1986-09-29 | 1988-08-31 | W.R. Grace & Co.-Conn. | Silica fume slurry |
| US4888058A (en) | 1986-09-29 | 1989-12-19 | W. R. Grace & Co.-Conn. | Silica fume slurry |
| US5536310A (en) | 1991-11-27 | 1996-07-16 | Sandoz Ltd. | Cementitious compositions containing fly ash |
| CH686780A5 (de) | 1992-07-22 | 1996-06-28 | Sandoz Ag | Fliessfaehige Zementmischungen. |
| JP2746024B2 (ja) | 1992-10-30 | 1998-04-28 | 豊田合成株式会社 | Ｒｉｍポリウレタン二色成形方法 |
| US5490889A (en) | 1993-05-27 | 1996-02-13 | Kirkpatrick; William D. | Blended hydraulic cement for both general and special applications |
| JP3172932B2 (ja) | 1994-07-05 | 2001-06-04 | 大成建設株式会社 | 発生土を用いた水硬性組成物の製造方法 |
| FR2724648B1 (fr) * | 1994-09-20 | 1997-09-05 | Sandoz Sa | Controle de l'hydratation de systemes a base de ciment |
| US5629048A (en) * | 1994-09-20 | 1997-05-13 | Sandoz Ltd. | Rapid setting cementitious compositions and method |
| EP0805840A1 (en) | 1995-01-24 | 1997-11-12 | National Starch and Chemical Investment Holding Corporation | Water-based adhesives containing thermally-inhibited starches |
| US5792252A (en) * | 1995-06-07 | 1998-08-11 | Mbt Holding Ag | Cement compositions and admixtures thereof |
| FR2741616B1 (fr) | 1995-11-23 | 2000-03-10 | Sandoz Sa | Accelerateurs du ciment |
| US5714003A (en) | 1997-02-12 | 1998-02-03 | Mineral Resource Technologies, Llc | Blended hydraulic cement |
| GB2327417A (en) | 1997-07-22 | 1999-01-27 | Albright & Wilson Uk Ltd | Cement setting modifiers |
| US6342284B1 (en) * | 1997-08-21 | 2002-01-29 | United States Gysum Company | Gypsum-containing product having increased resistance to permanent deformation and method and composition for producing it |
| US6238476B1 (en) | 1998-06-24 | 2001-05-29 | Mark A. Sprinkle | Method of curing drywall compound |
| ATE506400T1 (de) * | 1998-11-23 | 2011-05-15 | Grace W R & Co | Verbesserte verarbeitung und lebensdauer von mörtelplatten aus maurermörtel und verfahren zu dessen herstellung |
| US6113684A (en) | 1999-04-16 | 2000-09-05 | Kunbargi; Hassan | Rapid hardening, ultra-high early strength Portland-type cement compositions, novel clinkers and methods for their manufacture which reduce harmful gaseous emissions |
| US6133347A (en) | 1999-07-09 | 2000-10-17 | Mbt Holding Ag | Oligomeric dispersant |
| US6475275B1 (en) | 1999-10-21 | 2002-11-05 | Isolatek International | Cement composition |
| MY135684A (en) | 1999-11-29 | 2008-06-30 | Nippon Catalytic Chem Ind | Copolymer for cement admixtures and its production process and use |
| US6398864B1 (en) | 1999-11-30 | 2002-06-04 | United States Gypsum Company | Pottery plaster formulations for the manufacture of plaster molds |
| US6409824B1 (en) | 2000-04-25 | 2002-06-25 | United States Gypsum Company | Gypsum compositions with enhanced resistance to permanent deformation |
| US6406537B1 (en) | 2000-11-22 | 2002-06-18 | United States Gypsum Company | High-strength joint compound |
| US20020099115A1 (en) | 2000-11-28 | 2002-07-25 | Daisuke Shibai | Powder dispersant for hydraulic compositions |
| US6749660B2 (en) | 2001-06-04 | 2004-06-15 | Geovation Technologies, Inc. | Solid-chemical composition and method of preparation for the anaerobic bioremediation of environmental contaminants coupled to denitrification |
| US6827776B1 (en) | 2001-08-24 | 2004-12-07 | Isg Resources, Inc. | Method for accelerating setting of cement and the compositions produced therefrom |
| US9034228B2 (en) | 2002-01-14 | 2015-05-19 | Henri Arnold De Bruyn | Binder composition and method for treating particulate material |
| US6641658B1 (en) | 2002-07-03 | 2003-11-04 | United States Gypsum Company | Rapid setting cementitious composition |
| US6869474B2 (en) | 2002-08-29 | 2005-03-22 | United States Gypsum Company | Very fast setting cementitious composition |
| US7270853B2 (en) | 2003-06-12 | 2007-09-18 | National Starch And Chemical Investment Holding Corporation | Glass adhesion promoter |
| US7036586B2 (en) | 2004-01-30 | 2006-05-02 | Halliburton Energy Services, Inc. | Methods of cementing in subterranean formations using crack resistant cement compositions |
| DE102005004362C5 (de) * | 2005-01-31 | 2009-06-10 | Elotex Ag | Fliesenkleberzusammensetzung mit Leichtfüllstoff und Verfahren zu ihrer Herstellung |
| DE102005018100A1 (de) | 2005-04-19 | 2006-10-26 | Schwenk Zement Kg | Hydraulisches Bindemittel |
| US7504165B2 (en) | 2005-06-14 | 2009-03-17 | United States Gypsum Company | High strength flooring compositions |
| US20070079733A1 (en) | 2005-10-10 | 2007-04-12 | David Crocker | Cementitious mix with fibers |
| US7373982B2 (en) | 2006-03-21 | 2008-05-20 | Halliburton Energy Services, Inc. | Cements for use across formations containing gas hydrates |
| BRPI0709629A2 (pt) | 2006-03-22 | 2011-07-19 | Nova Chemicals Inc. | composição de concreto leve de mistura rápida, leito da rodovia, e, método para produzir uma composição de concreto leve de mistura rápida |
| CN101535208B (zh) * | 2006-11-09 | 2012-01-25 | 电气化学工业株式会社 | 速凝剂及使用其的喷涂方法 |
| US8070895B2 (en) * | 2007-02-12 | 2011-12-06 | United States Gypsum Company | Water resistant cementitious article and method for preparing same |
| US7670427B2 (en) * | 2007-06-06 | 2010-03-02 | United States Gypsum Company | Very fast setting cementitious composition with high early-age compressive strength |
| US8070878B2 (en) | 2007-07-05 | 2011-12-06 | United States Gypsum Company | Lightweight cementitious compositions and building products and methods for making same |
| US8177906B2 (en) | 2007-07-12 | 2012-05-15 | Ceramatec, Inc. | Treatment of fly ash for use in concrete |
| EP2315731A1 (en) | 2008-07-28 | 2011-05-04 | Akzo Nobel N.V. | Hydrophobing agent |
| GB2462632B (en) | 2008-08-14 | 2011-07-06 | Samsung Electronics Co Ltd | Generation and use of LDCs in wireless communication systems |
| BRPI0917455B1 (pt) | 2008-08-15 | 2018-11-21 | Valspar Sourcing Inc | composição de revestimento, método para preparar um artigo revestido, e, artigo revestido |
| US8379794B2 (en) | 2008-09-05 | 2013-02-19 | The Board Of Trustees Of The Leland Stanford Junior University | Method to estimate position, motion and trajectory of a target with a single x-ray imager |
| US8366823B2 (en) * | 2008-09-25 | 2013-02-05 | United States Gypsum Company | Fly ash based lightweight cementitious composition with high compressive strength and fast set |
| TWI401091B (zh) | 2008-12-10 | 2013-07-11 | Univ Taipei Medical | 一種新型改善卜特蘭水泥操作性之非晶性金屬鹽材料及其在牙科領域之應用 |
| CA2768626C (en) | 2009-01-22 | 2021-11-02 | The Catholic University Of America | Tailored geopolymer composite binders for cement and concrete applications |
| US7863224B2 (en) | 2009-03-17 | 2011-01-04 | Halliburton Energy Services Inc. | Wellbore servicing compositions comprising a set retarding agent and methods of making and using same |
| CN105367025A (zh) | 2009-09-02 | 2016-03-02 | 建筑研究和技术有限公司 | 可喷涂型水硬性粘合剂组合物及使用方法 |
| EP2473462B1 (en) | 2009-09-02 | 2019-10-16 | Construction Research & Technology GmbH | Hardening accelerator composition containing phosphated polycondensates |
| MX2012008821A (es) | 2010-02-04 | 2012-09-28 | United States Gypsum Co | Compuesto premezclado para juntas con efecto snap-set. |
| CA2741255C (en) | 2010-06-15 | 2013-05-14 | Dow Stade Producktions Gmbh & Co. Ohg | Redispersible polymer powder compositions prepared from styrene butadiene-based latex for dry mix formulations |
| EP2433984B1 (en) | 2010-09-27 | 2014-06-18 | Dow Global Technologies LLC | Styrene-butadiene based redispersible polymer powders with improved stability in cement applications |
| US20120148806A1 (en) | 2010-12-10 | 2012-06-14 | United States Gypsum Company | Fiberglass mesh scrim reinforced cementitious board system |
| US8519016B2 (en) | 2010-12-30 | 2013-08-27 | United States Gypsum Company | Lightweight foamed fly ash based binders and method |
| US20120270969A1 (en) | 2011-04-21 | 2012-10-25 | Manfred Bichler | Accelerator Composition |
| US9284224B2 (en) | 2011-05-13 | 2016-03-15 | Halliburton Energy Services, Inc. | Cement compositions and methods of using the same |
-
2013
- 2013-07-30 US US13/954,581 patent/US9994484B2/en active Active
-
2014
- 2014-07-22 AU AU2014296597A patent/AU2014296597B2/en not_active Ceased
- 2014-07-22 EP EP14748079.2A patent/EP3027576B1/en active Active
- 2014-07-22 JP JP2016531750A patent/JP6370904B2/ja not_active Expired - Fee Related
- 2014-07-22 MX MX2016000796A patent/MX383603B/es unknown
- 2014-07-22 CA CA2918751A patent/CA2918751C/en active Active
- 2014-07-22 WO PCT/US2014/047582 patent/WO2015017185A1/en not_active Ceased
- 2014-07-22 TR TR2019/06979T patent/TR201906979T4/tr unknown
- 2014-07-22 ES ES14748079T patent/ES2727295T3/es active Active
Also Published As
| Publication number | Publication date |
|---|---|
| MX2016000796A (es) | 2016-04-19 |
| US20150033989A1 (en) | 2015-02-05 |
| CA2918751A1 (en) | 2015-02-05 |
| AU2014296597A1 (en) | 2016-02-25 |
| JP6370904B2 (ja) | 2018-08-08 |
| EP3027576A1 (en) | 2016-06-08 |
| CA2918751C (en) | 2021-10-19 |
| US9994484B2 (en) | 2018-06-12 |
| MX383603B (es) | 2025-03-14 |
| AU2014296597B2 (en) | 2018-04-12 |
| WO2015017185A1 (en) | 2015-02-05 |
| TR201906979T4 (tr) | 2019-06-21 |
| JP2016528150A (ja) | 2016-09-15 |
| EP3027576B1 (en) | 2019-02-27 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| ES2727295T3 (es) | Composiciones de cemento pórtland de fraguado rápido con citratos de metales alcalinos y fosfatos con una elevada resistencia a la compresión inicial y una contracción reducida | |
| ES2753978T3 (es) | Composición ligera a base de ceniza volante | |
| ES2732809T3 (es) | Composiciones cementosas ligeras y productos de construcción y métodos para fabricarlos | |
| JP4789466B2 (ja) | 急速凝固セメント組成物 | |
| US7670427B2 (en) | Very fast setting cementitious composition with high early-age compressive strength | |
| US8366823B2 (en) | Fly ash based lightweight cementitious composition with high compressive strength and fast set | |
| WO2007029399A1 (ja) | グラウト用セメント組成物およびそれを用いたグラウト材料 | |
| CN103649005A (zh) | 水硬性粘合剂 | |
| JP6703446B2 (ja) | 早強性混和材およびセメント組成物 | |
| JP2013095624A (ja) | 速硬剤および速硬性セメント組成物 | |
| JP2003277111A (ja) | 硬化促進剤及びセメント組成物 | |
| JP5721212B2 (ja) | 初期膨張性セメント組成物 | |
| JP6896578B2 (ja) | 水硬性粉末組成物 | |
| JP2006062888A (ja) | 急硬性混和材及び急硬性セメント組成物 | |
| RU2341481C1 (ru) | Способ приготовления гипсобетонной смеси | |
| JP2530637B2 (ja) | セメント成型体の製造方法 | |
| JP5383045B2 (ja) | グラウト用セメント組成物およびそれを用いたグラウト材料 | |
| HK1156015A (en) | Fly ash based lightweight cementitious composition with high compressive strength and fast set |
