ES2755980T3 - Método de fabricación de materiales compuestos de espuma de poliuretano de piel - Google Patents

Método de fabricación de materiales compuestos de espuma de poliuretano de piel Download PDF

Info

Publication number
ES2755980T3
ES2755980T3 ES13733205T ES13733205T ES2755980T3 ES 2755980 T3 ES2755980 T3 ES 2755980T3 ES 13733205 T ES13733205 T ES 13733205T ES 13733205 T ES13733205 T ES 13733205T ES 2755980 T3 ES2755980 T3 ES 2755980T3
Authority
ES
Spain
Prior art keywords
acid
skin
polyurethane
component
reaction mixture
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Active
Application number
ES13733205T
Other languages
English (en)
Inventor
Sara Cavalca
Sabrina Fregni
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Dow Global Technologies LLC
Original Assignee
Dow Global Technologies LLC
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Dow Global Technologies LLC filed Critical Dow Global Technologies LLC
Application granted granted Critical
Publication of ES2755980T3 publication Critical patent/ES2755980T3/es
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/06—Layered products comprising a layer of synthetic resin as the main or only constituent of a layer, which is next to another layer of the same or of a different material
    • B32B27/065—Layered products comprising a layer of synthetic resin as the main or only constituent of a layer, which is next to another layer of the same or of a different material of foam
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/06—Layered products comprising a layer of synthetic resin as the main or only constituent of a layer, which is next to another layer of the same or of a different material
    • B32B27/08—Layered products comprising a layer of synthetic resin as the main or only constituent of a layer, which is next to another layer of the same or of a different material of synthetic resin
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/30—Layered products comprising a layer of synthetic resin comprising vinyl (co)polymers; comprising acrylic (co)polymers
    • B32B27/304—Layered products comprising a layer of synthetic resin comprising vinyl (co)polymers; comprising acrylic (co)polymers comprising vinyl halide (co)polymers, e.g. PVC, PVDC, PVF, PVDF
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/40—Layered products comprising a layer of synthetic resin comprising polyurethanes
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B37/00—Methods or apparatus for laminating, e.g. by curing or by ultrasonic bonding
    • B32B37/14—Methods or apparatus for laminating, e.g. by curing or by ultrasonic bonding characterised by the properties of the layers
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B5/00—Layered products characterised by the non- homogeneity or physical structure, i.e. comprising a fibrous, filamentary, particulate or foam layer; Layered products characterised by having a layer differing constitutionally or physically in different parts
    • B32B5/18—Layered products characterised by the non- homogeneity or physical structure, i.e. comprising a fibrous, filamentary, particulate or foam layer; Layered products characterised by having a layer differing constitutionally or physically in different parts characterised by features of a layer of foamed material
    • B32B5/20—Layered products characterised by the non- homogeneity or physical structure, i.e. comprising a fibrous, filamentary, particulate or foam layer; Layered products characterised by having a layer differing constitutionally or physically in different parts characterised by features of a layer of foamed material foamed in situ
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/08—Processes
    • C08G18/10—Prepolymer processes involving reaction of isocyanates or isothiocyanates with compounds having active hydrogen in a first reaction step
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/30—Low-molecular-weight compounds
    • C08G18/32—Polyhydroxy compounds; Polyamines; Hydroxyamines
    • C08G18/3203—Polyhydroxy compounds
    • C08G18/3206—Polyhydroxy compounds aliphatic
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/40—High-molecular-weight compounds
    • C08G18/42—Polycondensates having carboxylic or carbonic ester groups in the main chain
    • C08G18/4236—Polycondensates having carboxylic or carbonic ester groups in the main chain containing only aliphatic groups
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/40—High-molecular-weight compounds
    • C08G18/48—Polyethers
    • C08G18/4804—Two or more polyethers of different physical or chemical nature
    • C08G18/4816—Two or more polyethers of different physical or chemical nature mixtures of two or more polyetherpolyols having at least three hydroxy groups
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/40—High-molecular-weight compounds
    • C08G18/48—Polyethers
    • C08G18/4833—Polyethers containing oxyethylene units
    • C08G18/4837—Polyethers containing oxyethylene units and other oxyalkylene units
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/40—High-molecular-weight compounds
    • C08G18/48—Polyethers
    • C08G18/4833—Polyethers containing oxyethylene units
    • C08G18/4837—Polyethers containing oxyethylene units and other oxyalkylene units
    • C08G18/4841—Polyethers containing oxyethylene units and other oxyalkylene units containing oxyethylene end groups
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/65—Low-molecular-weight compounds having active hydrogen with high-molecular-weight compounds having active hydrogen
    • C08G18/66—Compounds of groups C08G18/42, C08G18/48, or C08G18/52
    • C08G18/6666—Compounds of group C08G18/48 or C08G18/52
    • C08G18/667—Compounds of group C08G18/48 or C08G18/52 with compounds of group C08G18/32 or polyamines of C08G18/38
    • C08G18/6674—Compounds of group C08G18/48 or C08G18/52 with compounds of group C08G18/32 or polyamines of C08G18/38 with compounds of group C08G18/3203
    • C08G18/6677—Compounds of group C08G18/48 or C08G18/52 with compounds of group C08G18/32 or polyamines of C08G18/38 with compounds of group C08G18/3203 having at least three hydroxy groups
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/70—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the isocyanates or isothiocyanates used
    • C08G18/72—Polyisocyanates or polyisothiocyanates
    • C08G18/721—Two or more polyisocyanates not provided for in one single group C08G18/73 - C08G18/80
    • C08G18/725—Combination of polyisocyanates of C08G18/78 with other polyisocyanates
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/70—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the isocyanates or isothiocyanates used
    • C08G18/72—Polyisocyanates or polyisothiocyanates
    • C08G18/74—Polyisocyanates or polyisothiocyanates cyclic
    • C08G18/76—Polyisocyanates or polyisothiocyanates cyclic aromatic
    • C08G18/7657—Polyisocyanates or polyisothiocyanates cyclic aromatic containing two or more aromatic rings
    • C08G18/7664—Polyisocyanates or polyisothiocyanates cyclic aromatic containing two or more aromatic rings containing alkylene polyphenyl groups
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/70—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the isocyanates or isothiocyanates used
    • C08G18/72—Polyisocyanates or polyisothiocyanates
    • C08G18/77—Polyisocyanates or polyisothiocyanates having heteroatoms in addition to the isocyanate or isothiocyanate nitrogen and oxygen or sulfur
    • C08G18/78—Nitrogen
    • C08G18/79—Nitrogen characterised by the polyisocyanates used, these having groups formed by oligomerisation of isocyanates or isothiocyanates
    • C08G18/798—Nitrogen characterised by the polyisocyanates used, these having groups formed by oligomerisation of isocyanates or isothiocyanates containing urethdione groups
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J9/00—Working-up of macromolecular substances to porous or cellular articles or materials; After-treatment thereof
    • C08J9/04—Working-up of macromolecular substances to porous or cellular articles or materials; After-treatment thereof using blowing gases generated by a previously added blowing agent
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2266/00—Composition of foam
    • B32B2266/02—Organic
    • B32B2266/0214—Materials belonging to B32B27/00
    • B32B2266/0278—Polyurethane
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2305/00—Condition, form or state of the layers or laminate
    • B32B2305/72—Cured, e.g. vulcanised, cross-linked
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/67—Unsaturated compounds having active hydrogen
    • C08G18/68—Unsaturated polyesters
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2110/00—Foam properties
    • C08G2110/0016—Foam properties semi-rigid
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2110/00—Foam properties
    • C08G2110/0083—Foam properties prepared using water as the sole blowing agent
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2375/00—Characterised by the use of polyureas or polyurethanes; Derivatives of such polymers
    • C08J2375/04—Polyurethanes

Landscapes

  • Chemical & Material Sciences (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Polyurethanes Or Polyureas (AREA)

Abstract

Un método de formación de un material compuesto de piel que comprende formar una capa de una mezcla de reacción formadora de poliuretano contra una capa de piel, y luego curar la mezcla de reacción para formar una capa de poliuretano que se adhiere a la piel, en donde la mezcla de reacción formadora de poliuretano comprende a) uno o más polioles; b) uno o más poliisocianatos orgánicos; c) al menos un agente de soplado; d) al menos un catalizador para la reacción de grupos isocianato hacia grupos hidroxilo; en donde el componente a) incluye al menos un poliéster poliol, y/o el componente b) incluye al menos un prepolímero terminado en isocianato que es un producto de reacción de un poliéster poliol con un exceso de uno o más poliisocianatos, y además en donde el poliéster poliol en el componente a) y/o presente en un prepolímero terminado en isocianato incluido dentro del componente b) constituye desde 0,5 hasta 7 % del peso combinado de los componentes a) y b); y además en donde el componente a) contiene desde 0,01 hasta 1 % en peso de un ácido de Bronsted que tiene un peso molecular de hasta aproximadamente 400 seleccionado de uno o más de ácido fórmico, ácido acético, un ácido alcanoico que tiene tres a ocho átomos de carbono, ácido sulfúrico, ácido clorhídrico, ácido nítrico, ácido fosfórico, ácido bencenosulfónico y un ácido alquilbencenosulfónico en que el grupo alquilo contiene 1 a 20 átomos de carbono, basado en el peso combinado de los polioles y el ácido de Bronsted.

Description

DESCRIPCIÓN
Método de fabricación de materiales compuestos de espuma de poliuretano de piel
La presente invención se refiere a un método de fabricación de materiales compuestos de piel que contienen una capa de espuma de poliuretano.
Ciertas piezas interiores para automóviles, tales como los tableros de instrumentos, se fabrican con una piel decorativa exterior respaldada con una capa de espuma de poliuretano semiflexible. El material de piel es bastante frecuentemente un poli(cloruro de vinilo) (PVC) plastificado. El PVC plastificado ofrece ventajas muy significativas con respecto a otros materiales, cuando se usa como el material de piel. El PVC plastificado produce un acabado superficial mate con retención superior de grano a un coste aceptable.
En estos materiales compuestos, la piel de PVC se une directamente a una capa de espuma de poliuretano, sin uso de una capa adhesiva intermedia. La espuma de poliuretano se forma aplicando precursores reactivos a la piel de PVC, normalmente en un molde. Estos precursores reaccionan y se expanden para formar la capa de espuma de poliuretano, y en el proceso la espuma de poliuretano forma una unión adhesiva con la piel.
Debido a que la duración útil de un automóvil se puede prolongar durante 10 años o más, esta unión entre la piel de PVC y la capa de espuma de poliuretano debe ser fuerte y permanecer fuerte durante un tiempo prolongado. La fuerte unión debe persistir aún cuando la pieza se someta a extremos de temperatura, que incluyen grandes oscilaciones en la temperatura durante cortos periodos de tiempo. Además, la unión necesita persistir a medida que envejece la piel de PVC. Las pieles de PVC usadas en estas aplicaciones están muy plastificadas, y el plastificante tiende a migrar de la piel con el tiempo, a la atmósfera y/o a la capa de espuma de poliuretano. La pérdida de plastificante puede conducir a encogimiento u otros cambios dimensionales en la piel, que a su vez puede plantear exigencias adicionales a la unión adhesiva.
Los recientes avances en el diseño están planteando importantes exigencias al rendimiento de la piel de PVC. Existe una tendencia hacia el uso de colores más claros. Los materiales de color más claro son mucho más susceptibles a cambios de color a medida que envejece el PVC, tendiendo a volverse más oscuros, más amarillos, y más rojos. Otra tendencia importante es hacia los denominados airbags "sin costura". Los airbags se sitúan normalmente debajo de los componentes de moldura interior del automóvil y estalla a través de los componentes cuando se despliega. Se debilita la piel de PVC, o se rompe, alrededor del airbag de manera que se desgarra fácilmente el material de PVC cuando se despliega el airbag y no inhibe la expansión completa de la bolsa. Originalmente, esta rotura apareció sobre el lado exterior de la piel, pero diseños más recientes mueven la rotura hacia el lado interior de la piel, por lo que no es visible. Sin embargo, las líneas de rotura llegan a ser frecuentemente visibles a medida que envejece el pVc . Esto es un problema estético significativo.
El documento de patente EP490145 desvela un elemento de material compuesto que comprende una capa superior fabricada de una mezcla de polímeros que contiene PVC y una espuma de poliuretano semirrígida o rígida, en donde la capa superior y/o la espuma de poliuretano contienen unidades de un poliéster a,p-olefínicamente insaturado que tiene un factor de peso molecular por doble enlace de desde 150 hasta 3000.
Se necesitaron nuevas calidades de resinas de PVC para adaptar los colores más claros y diseños de airbag sin costura. Las nuevas resinas tienden a ser de peso molecular más bajo y más fuertemente plastificadas. El mayor nivel de plastificación puede dificultar en particular la obtención de la adhesión necesaria a la capa de espuma de poliuretano.
Se puede evaluar la adhesión entre la piel de PVC y el poliuretano usando un ensayo de pelado a 90° tal como el método de pelado PV2034. El modo de fallo es importante en este ensayo. El fallo adhesivo, indicado por una clara separación de la piel de la capa de espuma, indica adhesión muy mala y es inaceptable. El modo de fallo necesario es el fallo cohesivo. El fallo cohesivo se indica por un delgado residuo de espuma que queda unido a la piel de PVC pelada. El fallo cohesivo indica que se había formado una unión satisfactoria entre la espuma y la piel, y también que la propia capa de capa no es excesivamente friable. Es difícil obtener el modo de fallo deseado usando formulaciones convencionales de espuma de poliuretano semiflexible, especialmente con las pieles de PVC más altamente plastificadas que han entrado en uso más frecuente en estas aplicaciones.
Se desea un método para proporcionar mejor adhesión de espuma a la capa de piel, que no afecte adversamente las propiedades de la espuma.
La presente invención es, en un aspecto, un método de formación de un material compuesto de piel que comprende formar una capa de una mezcla de reacción de formación de poliuretano contra una capa de piel, y luego curar la mezcla de reacción para formar una capa de poliuretano que se adhiere a la piel, en donde la mezcla de reacción formadora de poliuretano comprende
a) uno o más polioles;
b) uno o más poliisocianatos orgánicos;
c) al menos un agente de soplado;
d) al menos un catalizador para la reacción de grupos isocianato hacia grupos hidroxilo;
en donde el componente a) incluye al menos un poliéster poliol, y/o el componente b) incluye al menos un prepolímero terminado en isocianato que es un producto de reacción de un poliéster poliol con un exceso de uno o más poliisocianatos, y además en donde el poliéster poliol en el componente a) y/o presente en un prepolímero terminado en isocianato incluido dentro del componente b) constituye desde 0,5 hasta 7 % del peso combinado de los componentes a) y b);
y además en donde el componente a) contiene desde 0,01 hasta 1 % en peso de un ácido de Bronsted que tiene un peso molecular de hasta aproximadamente 400 seleccionado de uno o más de ácido fórmico, ácido acético, un ácido alcanoico que tiene tres a 3 ocho átomos de carbono, ácido sulfúrico, ácido clorhídrico, ácido nítrico, ácido fosfórico, ácido bencenosulfónico y un ácido alquilbencenosulfónico en que el grupo alquilo contiene 1 a 20 átomos de carbono, basado en el peso combinado de los polioles y el ácido de Bronsted.
Los solicitantes han descubierto sorprendentemente que la presencia de una pequeña cantidad de ácido de Bronsted junto con una pequeña cantidad de poliéster polioles conduce a una mejora muy significativa en la adhesión al material de piel. Este resultado se obtiene incluso cuando la piel es un material de piel de PVC muy altamente plastificado que frecuentemente no se adhiere bien a una capa convencional de espuma de poliuretano. La adhesión mejorada depende de la presencia de tanto el poliéster poliol como el ácido de Bronsted, ya que la ausencia de cualquiera conduce a adhesión significativamente peor. Incluso es más sorprendente que, a pesar de la presencia del ácido, que se podría esperar que interfiriera con la actividad de los catalizadores de amina en la formulación, la mezcla de reacción se curara eficientemente durante una variedad de niveles de catalizador de amina. Por tanto, no se cree que la adhesión mejorada sea atribuible a un efecto catalítico.
La invención también es un material compuesto de piel fabricado según el proceso anterior de la invención.
La figura es un diagrama de un molde de ensayo usado en los diversos ejemplos.
El material compuesto se fabrica formando una capa de la mezcla de reacción formadora de poliuretano contra la capa de piel, y luego curando la mezcla de reacción para formar una capa de poliuretano que se adhiere a la piel. En realizaciones preferidas, el material compuesto incluye además un sustrato, en cuyo caso la mezcla de reacción formadora de poliuretano se forma en una capa entre la piel y el sustrato, y se cura para formar una capa de poliuretano intermedia entre la piel y el sustrato y que se adhiere a ambos. Es frecuentemente conveniente realizar esta operación en un molde. Por ejemplo, la piel se puede situar en una mitad de molde, y la mezcla de reacción formadora de poliuretano se introduce encima de la piel. El sustrato se sitúa en el molde, dejando un hueco correspondiente al espesor deseado del poliuretano curado, y la mezcla de reacción formadora de poliuretano se cura entonces en el molde entre la piel y el sustrato. La mezcla de reacción se expande a medida que se cura para llenar el espacio entre la piel y el sustrato. La reacción formadora de poliuretano es exotérmica; por tanto, puede no ser necesario aplicar calor para promover el curado, aunque está dentro del alcance de invención hacerlo. No se debe permitir que la temperatura supere la temperatura de fusión de la piel, y no debe ser tan alta que se funda, degrade o distorsione el sustrato. El curado en el molde continúa hasta que se forma una unión adhesiva entre la piel, la capa de poliuretano y el sustrato, cuya unión es lo suficientemente fuerte para permitir que el material compuesto sea desmoldeado sin daño permanente.
El espesor de piel normalmente es desde 0,25 hasta 6 mm, más normalmente desde 0,5 hasta 2 mm. La piel se puede formar en cualquier modo adecuado, que incluye diversos métodos de extrusión y colada, pero un método preferido para la fabricación de la piel es un método de moldeo por inmersión o sinterizado rotacional. La piel puede incluir diversas características superficiales tales como grano u otra texturización superficial, tal como para simular el aspecto de la piel natural. En ciertas realizaciones, la piel contiene áreas debilitadas tales como líneas de rotura, que permiten que la piel se divida a lo largo de líneas predeterminadas cuando se somete a ciertas fuerzas aplicadas, tales como el despliegue de un airbag. Dichas líneas de rotura pueden estar presentes sobre la superficie expuesta y/o interna de la piel.
La piel se fabrica preferiblemente de al menos un polímero termoplástico plastificado. El polímero termoplástico puede ser, por ejemplo, un polímero o copolímero de cloruro de vinilo; un polímero de copolímero de cloruro de vinilideno, una poliolefina tal como polietileno, polipropileno, un poliuretano termoplástico, y similares. Los polímeros y copolímeros de cloruro de vinilo son las películas termoplásticas preferidas.
El plastificante es un disolvente para el polímero termoplástico, preferiblemente uno que tiene una temperatura de ebullición de al menos 150 °C, más preferiblemente al menos 200 °C, y que tiene una baja presión de vapor a temperaturas de 100 °C e inferiores. El plastificante tiene preferiblemente un peso molecular de al menos 100, preferiblemente al menos 200, más preferiblemente al menos 250, y puede tener un peso molecular de nada menos que 4000, pero más normalmente no superior a aproximadamente 1500.
Entre los plastificantes adecuados están diversos compuestos de éster carboxílico tales como ftalato de bis(2-etilhexilo), ftalato de diisononilo, ftalato de bis(n-butilo), ftalato de butilbencilo, ftalato de diisodecilo, ftalato de dietilo, ftalato de diisobutilo, ftalato de di-n-hexilo, trimelitato de trimetilo, trimelitato de tri-(2-etilhexilo), trimelitato de tri-(noctil,n-decilo), trimelitato de tri-(heptil,nonilo), trimelitato de n-octilo, adipato de bis(2-etilhexilo), adipato de dimetilo, adipato de monometilo, adipato de dioctilo, sebacato de dibutilo, maleato de dibutilo, maleato de diisobutilo, diversos ésteres de benzoato, diversos aceites vegetales, y aceites vegetales modificados (tales como aceites vegetales epoxidados, diversas sulfonamidas tales como n-etil-toluenosulfonamida, n-(2-hidroxipropil)bencenosulfonamida, N-(n-butil)bencenosulfonamida (DOA) y similares, diversos ésteres de fosfato tales como fosfato de tricresilo y fosfato de tributilo, ésteres de glicol tales como dihexanoato de trietilenglicol y diheptanoato de tetraetilenglicol y similares, polímeros de polibuteno, diversos monoglicéridos acetilados, citratos de alquilo tales como citrato de trietilo, trietilcitrato de acetilo, citrato de tributilo, citrato de triocilo, trioctilcitrato de acetilo, trihexilcitrato de acetilo, trihexilcitrato de butirilo y similares; éster fenílico de ácido alquilsulfónico, diésteres de 1,2-ciclohexanodicarboxilato tales como éster de 1,2-ciclohexanodiisononilo, y similares.
Las proporciones del polímero termoplástico y el plastificante en la capa de piel se seleccionan para proporcionar las propiedades físicas requeridas (en particular la flexibilidad) a la piel. El plastificante puede constituir, por ejemplo, desde 10 hasta 50 % del peso combinado del polímero termoplástico y plastificante. La invención es particularmente adecuada para su uso con materiales de piel que tienen niveles de plastificante altos tales como, por ejemplo, desde 20 hasta 50 %, especialmente 25 hasta 45 % en peso de plastificante, basado en el peso combinado de plastificante y polímero termoplástico.
Una capa de piel especialmente preferida es un polímero o copolímero de cloruro de vinilo que contiene desde 20 hasta 50 %, especialmente 25 hasta 45 % en peso de plastificante, basado en el peso combinado de plastificante y polímero termoplástico.
La piel puede contener pequeñas cantidades de otros materiales que pueden ser útiles. Entre estos están diversos colorantes, que pueden ser pigmentos sólidos y/o diversos tipos de colorantes. La piel puede contener uno o más estabilizadores, cargas, conservantes, biocidas, bloqueantes de UV, ignifugantes, y similares.
El sustrato, si está presente, se puede preparar de una amplia variedad de sustancias, tales como una resina de ingeniería termoplástica o termoestable, madera, metal, cerámica, u otro material que cumpla los requisitos de uso previsto para el material compuesto. El sustrato necesita ser capaz de resistir las condiciones de la reacción formadora de poliuretano. La función del sustrato en la mayoría de los casos es proporcionar rigidez, fijar las dimensiones generales y forma del material compuesto, y proporcionar puntos de unión a otros miembros o auxiliares.
La capa de poliuretano se adhiere a la capa de piel y, si se usa un sustrato, se interpone entre y se adhiere a la capa de piel y el sustrato. La capa de poliuretano puede tener un espesor, por ejemplo, desde tan solo aproximadamente 0,5 mm hasta 25 mm o más. Un espesor preferido es 1 a 12 mm y un espesor todavía más preferido es 3 a 8 mm. La capa de poliuretano puede ser celular o no celular, y así puede tener una densidad aparente de tan solo aproximadamente 24 kg/m3 a tanto como aproximadamente 1200 kg/m3.
La capa de espuma de poliuretano se produce curando una mezcla de reacción formadora de poliuretano. La mezcla de reacción formadora de poliuretano incluye a) uno o más polioles, b) uno o más poliisocianatos, c) al menos un agente de soplado y d) al menos un catalizador para la reacción de grupos isocianato hacia grupos hidroxilo.
Un poliéster poliol constituye desde 0,25 hasta 7 % del peso combinado de los componentes a) y b). Una cantidad preferida es 0,5 a 5 % y una cantidad más preferida es 1 a 5 %. Se puede hacer reaccionar previamente el poliéster poliol con un exceso de un poliisocianato para formar un prepolímero terminado en isocianato que, a su vez, forma todo o parte del componente b). Alternativamente, el poliéster poliol puede formar una porción de componente a). Es posible añadir una porción del poliéster poliol como parte del componente a) y otra porción del poliéster poliol en la forma de un prepolímero que forma todo o parte del componente b).
El poliéster poliol contiene múltiples grupos éster por molécula y tiene un promedio de al menos 2 grupos hidroxilo por molécula. Puede contener hasta 6 grupos hidroxilo por molécula, pero normalmente contendrá hasta aproximadamente 3 grupos hidroxilo por molécula. El peso equivalente de hidroxilo puede variar desde aproximadamente 75 hasta 3000. Un peso equivalente de hidroxilo preferido es 350 a 1500.
Los poliéster polioles adecuados incluyen productos de reacción de polioles, preferiblemente dioles, con ácidos policarboxílicos o sus anhídridos, preferiblemente ácidos dicarboxílicos o anhídridos de ácido dicarboxílico. Los ácidos o anhídridos policarboxílicos pueden ser alifáticos, cicloalifáticos, aromáticos y/o heterocíclicos y se pueden sustituir, tal como con átomos de halógeno. Los ácidos policarboxílicos pueden estar insaturados. Los ejemplos de estos ácidos policarboxílicos incluyen ácido succínico, ácido adípico, ácido tereftálico, ácido isoftálico, anhídrido trimelítico, anhídrido Itálico, ácido maleico, anhídrido de ácido maleico y ácido fumárico. Los polioles usados en la fabricación de los poliéster polioles tienen preferiblemente un peso equivalente de 150 o menos e incluyen etilenglicol, 1,2- y 1,3-propilenglicol, 1,4- y 2,3-butanodiol, 1,6-hexanodiol, 1,8-octanodiol, neopentilglicol, ciclohexanodimetanol, 2-metil-1,3-propanodiol, glicerina, trimetilolpropano, 1,2,6-hexanotriol, 1,2,4-butanotriol, trimetiloletano, pentaeritritol, quinitol, manitol, sorbitol, metilglucósido, dietilenglicol, trietilenglicol, tetraetilenglicol, dipropilenglicol, dibutilenglicol y similares. Son útiles los polioles de policaprolactona.
El poliéster poliol tiene un bajo índice de acidez (normalmente inferior a 10, más preferiblemente inferior a 1) que indica la casi ausencia o ausencia total de grupos terminales ácido y no se cuenta como ninguna parte del ácido de Bronsted.
Se prefieren los poliésteres alifáticos que tienen una funcionalidad hidroxilo de al menos 2,0 y un peso equivalente de hidroxilo de aproximadamente 350 a 1500. Estos poliésteres alifáticos son preferiblemente un producto de reacción de un ácido dicarboxílico alifático (o cloruro de ácido o diéster correspondiente) con al menos un poliol que tiene al menos 2 grupos hidroxilo y un peso equivalente de hidroxilo de 150 o menos, y preferiblemente están ramificados debido al uso de al menos un poliol trifuncional o de funcionalidad superior y/o un diol que tiene grupos laterales alquilo (tales como neopentilglicol) como material de partida para el poliéster alifático.
El componente a) incluye uno o más polioles que no contienen grupos éster. Los ejemplos de polioles adecuados incluyen polímeros hidroxi-funcionales de polibutadieno, polioléteres, así como compuestos de bajo peso molecular tales como, por ejemplo, etilenglicol, dietilenglicol, trietilenglicol, 1,2-propilenglicol, 1,3-propilenglicol, 1,4-butanodiol, 1,6-hexanodiol, neopentilglicol, dipropilenglicol, tripropilenglicol, ciclohexanodimetanol, trietanolamina, tri(isopropanol)amina, glicerina, trimetilolpropano, trimetiloletano, pentaeritritol, sacarosa, sorbitol, dietanolamina, diisopropanolamina, monoetanolamina y monoisopropanolamina.
El componente a) incluye preferiblemente al menos un polioléter. Los polioléteres incluyen, por ejemplo, polímeros de óxido de propileno, óxido de etileno, óxido de 1,2-butileno, óxido de tetrametileno, copolímeros de bloque y/o al azar de los mismos, y similares. Son de particular interés los homopolímeros de poli(óxido de propileno), copolímeros al azar de óxido de propileno y óxido de etileno en los que el contenido de oxietileno es, por ejemplo, desde aproximadamente 1 hasta aproximadamente 30 % en peso, polímeros de poli(óxido de propileno) terminados en óxido de etileno que contienen desde 70 hasta 100% de grupos hidroxilo primarios, y copolímeros al azar terminados en óxido de etileno de óxido de propileno y óxido de etileno en los que el contenido de oxietileno es desde aproximadamente 1 hasta aproximadamente 30 % en peso. Los polioléteres pueden contener bajas cantidades de insaturación terminal (por ejemplo, inferior a 0,02 meq/g o inferior a 0,01 meq/g), tales como los fabricados usando los denominados catalizadores de cianuro de metal doble (DMC) como se describen, por ejemplo, en las patentes de EE.UU. N° 3.278.457, 3.278.458, 3.278.459, 3.404.109, 3.427.256, 3.427.334, 3.427.335, 5.470.813 y 5.627.120. También se pueden usar polioles de polímero de diversos tipos. Los polioles de polímero incluyen dispersiones de partículas de polímero, tales como partículas de polímero de poliurea, poliuretano-urea, poliestireno, poliacrilonitrilo y poliestireno-co-acrilonitrilo, en un poliol, normalmente un polioléter. Los polioles de polímero adecuados se describen en las patentes de EE.UU. N° 4.581.418 y 4.574.137.
La mezcla de reacción incluye preferiblemente al menos un polioléter de alta funcionalidad que tiene una funcionalidad hidroxilo de al menos 4, más preferiblemente al menos 6. Este poliol tiene preferiblemente un peso equivalente de hidroxilo de 80 a 500, más preferiblemente 80 a 250. Este polioléter de alta funcionalidad puede estar presente como el único poliol (distinto del poliéster poliol), pero más normalmente este polioléter de alta funcionalidad estará presente en mezcla con uno o más polioles adicionales. Las mezclas de polioles de interés incluyen, por ejemplo:
1) una mezcla del polioléter de alta funcionalidad con al menos un poliol o aminoalcohol de peso equivalente bajo que carece de grupos éster y tiene un peso equivalente por grupo isocianato de hasta aproximadamente 125, más preferiblemente hasta 75, y una funcionalidad de 2 a 4, preferiblemente 3 a 4. El poliol de peso equivalente bajo puede ser, por ejemplo, glicerina, trimetilolpropano, trimetiloletano, trietanolamina o sus propoxilatos;
2) una mezcla del polioléter de alta funcionalidad con uno o más polioles de peso equivalente alto, careciendo el poliol de peso equivalente alto de grupos éster y que tiene una funcionalidad de 2 a 3 y un peso equivalente de al menos 250, más preferiblemente al menos 350, hasta 3000, preferiblemente hasta 2200. El poliol de peso equivalente alto es preferiblemente uno o más polioléteres. Este polioléter es lo más preferiblemente un polímero o copolímero de óxido de propileno.
3) una mezcla del polioléter de alta funcionalidad, un poliol de peso equivalente bajo como se describe en 1) y un poliol de peso equivalente alto como se describe en 2).
El componente a) contiene desde 0,01 hasta 1 % en peso de un ácido de Bronsted que tiene un peso molecular de hasta aproximadamente 400, basado en el peso combinado de los polioles y el ácido de Bronsted. Una cantidad preferida es desde 0,02 hasta 0,3 % en peso, en la misma base.
El ácido de Bronsted contiene al menos un hidrógeno de ácido. Preferiblemente, el ácido de Bronsted incluye al menos un hidrógeno de ácido que tiene un pKa de 5,5 o menos a 25 °C. El ácido de Bronsted puede tener múltiples hidrógenos ácidos que tienen cada uno un pKa asociado; en dicho caso, solo uno de estos necesita tener un pKa de 5,5 o menos.
El ácido de Bronsted se selecciona de uno o más de ácido fórmico, ácido acético, ácidos alcanoicos que tienen tres a ocho, preferiblemente hasta cuatro átomos de carbono; ácido sulfúrico, ácido clorhídrico, ácido nítrico, ácido fosfórico, ácido bencenosulfónico y ácidos alquilbencenosulfónicos en los que el grupo alquilo contiene 1 a 20 átomos de carbono.
El componente b) es uno o más poliisocianatos orgánicos. El (Los) compuesto(s) de isocianato orgánico contienen un promedio de al menos 1,5 y preferiblemente al menos 2,0 grupos isocianato por molécula. El (Los) poliisocianato(s) puede(n) contener un promedio hasta 8 grupos isocianato por molécula, pero normalmente no contiene(n) más de aproximadamente 4 grupos isocianato por molécula en promedio. El poliisocianato orgánico puede tener un peso equivalente de isocianato de tan solo aproximadamente 85 y de tanto como aproximadamente 2000. La funcionalidad y el peso equivalente de isocianato de los compuestos de isocianato se selecciona en cualquier caso junto con el índice de isocianato y el equivalente y la funcionalidad de los compuestos reactivos de isocianato (incluyendo cualquier agua que pueda estar presente) de forma que el peso molecular entre las reticulaciones sea como se ha descrito antes.
Los grupos isocianato se pueden unir a átomos de carbono aromáticos, alifáticos o cicloalifáticos. Los ejemplos de compuestos de isocianato adecuados incluyen m-fenilendiisocianato, tolueno-2,4-diisocianato, tolueno-2,6-diisocianato, hexametilen-1,6-diisocianato, tetrametilen-1,4-diisocianato, ciclohexano-1,4-diisocianato, hexahidrotoluenodiisocianato, naftilen-1,5-diisocianato, metoxifenil-2,4-diisocianato, difenilmetano-4,4'-diisocianato, difenilmetano-2,4'-diisocianato, difenilmetano-2,2'-diisocianato, 4,4'-bifenilendiisocianato, 3,3'-dimetoxi-4,4'-bifenildiisocianato, 3,3'-dimetil-4-4'-bifenildiisocianato, 3,3'-dimetildifenilmetano-4,4'-diisocianato, 4,4',4"-trifenilmetanotriisocianato, un polimetilenpolifenilisocianato (PMDI), tolueno-2,4,6-triisocianato y 4,4'-dimetildifenilmetano-2,2',5,5'-tetraisocianato. Preferiblemente, el compuesto de poliisocianato es difenilmetano-4,4'-diisocianato, difenilmetano-2,4'-diisocianato, PMDI, tolueno-2,4-diisocianato, tolueno-2,6-diisocianato, o mezclas de cualesquiera dos o más de los mismos. El difenilmetano-4,4'-diisocianato, difenilmetano-2,4'-diisocianato y mezclas de los mismos se denominan genéricamente MDI, y se pueden usar todos. El tolueno-2,4-diisocianato, tolueno-2,6-diisocianato y sus mezclas se denominan genéricamente TDI, y se pueden usar todos.
Se puede modificar cualquiera de los isocianatos anteriores para incluir uretano, urea, biuret, carbodiimida, alofanato, uretonimina, isocianurato, amida o enlaces similares. Los ejemplos de isocianatos modificados de estos tipos incluyen diversos prepolímeros que contienen grupo uretano y/o grupo urea, los denominados productos "MDI líquidos", y similares. Un prepolímero que contiene grupos uretano incluye o consiste en un producto de reacción del poliéster poliol y un poliisocianato orgánico.
La cantidad de poliisocianato, en general, se define por el "índice de isocianato", que es 100 veces la relación entre grupos isocianato y grupos reactivos de isocianato en la mezcla de reacción. El índice de isocianato puede ser de tan solo 75, pero preferiblemente es al menos 95 y más preferiblemente al menos 100. El índice de isocianato no es preferiblemente superior a 1,5 y más preferiblemente no es superior a 1,25.
El agente de soplado (componente c)) puede ser un tipo físico (endotérmico) tal como un hidrocarburo, hidrofluorocarbono, fluorocarbono, fluoroclorocarbono, hidrofluoroclorocarbono, dialquil éter, u otro compuesto orgánico de bajo punto de ebullición que no sea reactivo con grupos isocianato. El agente de soplado también puede ser un tipo reactivo tal como un carbamato o, preferiblemente agua. Se prefiere agua o una mezcla de agua y un agente de soplado físico. La cantidad de agente de soplado se selecciona para proporcionar la cantidad deseada de expansión. Preferiblemente, se incluye agente de soplado suficiente para producir una densidad de espuma de 24 a 750 kg/m3, más preferiblemente desde 80 hasta 500 kg/m3.
La mezcla de reacción formadora de poliuretano contiene d) uno o más catalizadores para la reacción de grupos isocianato hacia grupos reactivos con isocianatos. Entre los catalizadores útiles se incluyen diversos compuestos de amina terciaria, diversos compuestos de estaño, y otros de catalizadores metálicos de poliuretano, que incluye los descritos, por ejemplo, en la patente de EE.UU. N° 4390645. Un tipo preferido de catalizador es un denominado catalizador "reactivo" de amina que contiene al menos un grupo amino terciario y al menos un grupo reactivo con isocianatos, normalmente un grupo hidroxilo, amino primario o amino secundario. Los catalizadores de este tipo reaccionan en la estructura de polímero a medida que se cura la mezcla de reacción. Los ejemplos de catalizadores reactivos de amina incluyen 1,1'-[[3-(dimetilamino)propil]imino]bis-2-propanol, N-1-[2-[2[(dimetilamino)etoxi]etil]-N-1-metil-1,3-propanodiamina, 2-[[2-[2-(dimetilamino)etoxi]etil]metilaminoetanol y N-3-[3-(dimetilamino)propil]-N-1,N-1-dimetil-1,3-propanodiamina, y similares. La mezcla de reacción carece preferiblemente sustancialmente de materiales catalíticos que catalicen fuertemente la trimerización de grupos isocianato para formar grupos isocianurato.
La mezcla de reacción puede contener uno o más componentes opcionales, además de los descritos anteriormente. Entre dichos componentes opcionales están una o más poliaminas tales como poliéteres terminados en amina, toluenodiamina, fenilendiamina, difenilmetanodiamina, bis(3-cloro-4-aminofenil)metano y 2,4-diamino-3,5-dietiltoluenodietiltolueno, etilendiamina y similares.
La mezcla de reacción puede contener uno o más tensioactivos (particularmente si el poliuretano va a ser celular). Los ejemplos de tensioactivos adecuados incluyen sales de metal alcalino y de amina de ácidos grasos; sales de metal alcalino y de amina de ácidos sulfónicos; polímeros o copolímeros de siloxano-oxialquileno y otros organopolisiloxanos; alquilfenoles oxietilados; alcoholes grasos oxietilados tales como Tergitol 15-S-9 de The Dow Chemical Company; aceites de parafina; ésteres de ácido ricinoleico; aceite de garanza; aceite de cacahuete; parafinas; alcoholes grasos; dimetilpolisiloxanos y acrilatos oligoméricos con grupos laterales de polioxialquileno y fluoroalcano. Estos tensioactivos, en general, se usan en cantidades de 0,01 a 2 partes en peso basadas en 100 partes en peso de los polioles. Los tensioactivos de organosilicona son tipos generalmente preferidos.
La mezcla de reacción puede contener además otros componentes opcionales tales como, por ejemplo, uno o más agentes de soplado físicos, una o más cargas, uno o más colorantes, uno o más agentes de refuerzo, antioxidantes, absorbentes de UV, ignifugantes, biocidas, y similares.
En algunas realizaciones, el poliuretano tiene un peso molecular calculado por reticulación de no más de 1250 como se calcula por la fórmula
Figure imgf000007_0001
en donde
A es el peso combinado, en gramos, de todos los materiales reactivos con isocianatos que contienen al menos 2 grupos reactivos con isocianatos/molécula (incluyendo cualquier agua) proporcionados a la mezcla de reacción; B es el peso combinado, en gramos, de todos los compuestos de isocianato proporcionados a la mezcla de reacción;
C es la funcionalidad promedio de todos los compuestos reactivos con isocianatos proporcionados a la mezcla de reacción que contienen al menos 2 grupos reactivos con isocianatos/molécula (incluyendo cualquier agua);
D es el peso equivalente promedio en gramos por grupo hidroxilo de todos los compuestos reactivos con isocianatos proporcionados a la mezcla de reacción que contienen al menos 2 grupos reactivos con isocianatos/molécula (incluyendo cualquier agua);
E es el índice de isocianato, calculado como el número de equivalentes de grupos isocianato proporcionados a la mezcla de reacción dividido entre el número de equivalentes de grupos reactivos con isocianatos proporcionados a la mezcla de reacción;
F es la funcionalidad promedio de todos los compuestos de isocianato proporcionados a la mezcla de reacción; y G es el peso equivalente promedio en gramos por grupo isocianato de todos los compuestos de isocianato proporcionados a la mezcla de reacción.
Cuando el peso molecular por reticulación es 1250 o inferior, la piel rinde mejor en varios aspectos. Retiene su color original mejor en los ensayos de envejecimiento acelerado. La adhesión a la capa de poliuretano es frecuentemente significativamente mejorada después del envejecimiento acelerado. La piel es menos propensa al encogimiento y otra pérdida de propiedad física con el tiempo. Además, las líneas de rotura sobre la parte inferior de la piel (tales como para los denominados diseños de airbag sin costuras) tienden a ser invisibles durante más tiempo cuando el poliuretano tiene un peso molecular más alto entre las reticulaciones.
Los materiales compuestos de la invención son útiles en una variedad de aplicaciones vehiculares y de construcción. Debido a que la capa de piel es principalmente de función decorativa, los materiales compuestos son especialmente útiles como miembros de moldura o decorativos. En aplicaciones vehiculares, los materiales compuestos de la invención se pueden usar, por ejemplo, como tableros de instrumentos; paneles interiores para las puertas; bandejas traseras, volantes, cubiertas de la consola, y similares.
Se proporcionan los siguientes ejemplos para ilustrar la invención, pero no pretenden limitar su alcance. Todas las partes y porcentajes son en peso, a menos que se indique lo contrario.
Ejemplo 1 y Muestras comparativas A - C
Se fabrican materiales compuestos de espuma de poliuretano de piel en un molde de etapas como se muestra en la Figura 1. El molde de etapas tiene 140 cm de longitud, 20 cm de anchura y tiene un espesor que varía desde 3 hasta 20 mm. Las pieles de PVC se producen usando un PVC de bajo peso molecular de color claro, altamente plastificado (25-45 %), diseñado para tableros de instrumentos para airbag sin costuras. Se introducen secciones de piel de 10 X 15 cm en las áreas A, B, H y I del molde (véase la Fig. 1). Se introduce una mezcla de reacción formadora de poliuretano en el molde en la zona de vertido situada en la sección E del molde.
En cada uno del Ejemplo 1 y las Muestras comparativas A - C, la mezcla de reacción formadora de poliuretano tiene la formulación indicada en la Tabla 1. La formulación de Ejemplo 1 contiene tanto poliéster poliol como ácido (ácido fórmico). La Muestra comparativa A no contiene ni el poliéster ni el ácido. La Muestra comparativa B contiene el poliéster solo, y la Muestra comparativa C contiene el ácido solo.
La mezcla de reacción se formula en poliol y componentes de isocianato como se indica en la Tabla 1. Estos componentes se mezclan a 25 °C a un índice de 105 y se vierten inmediatamente en el molde. El molde se precalienta hasta 50 °C. El tiempo de desmoldeo es 180 segundos. La espuma de poliuretano curada tiene una densidad de aproximadamente 145 kg/m3.
Inmediatamente después del desmoldeo, se arrancan las pieles de PVC del laminado a un ángulo de 90°. Se examina la superficie de la capa de piel expuesta para evaluar el modo de fallo. Se estima el porcentaje de área de piel total al que ocurre el fallo cohesivo deseado (como se indica por la presencia de una pequeña capa de espuma sobre la superficie de piel). Los resultados son como se indican en la Tabla 2.
Tabla 1
Figure imgf000008_0001
Tabla 2
Figure imgf000008_0002
Como indican los datos en la Tabla 2, el poliéster por sí mismo (Muestra comp. B) proporciona cierta mejora en la adhesión. El ácido fórmico por sí mismo (Muestra comp. C) no tiene esencialmente beneficio. Sin embargo, cuando están presentes tanto el poliéster poliol como el ácido fórmico, se obtiene adhesión excelente en todas las áreas del material compuesto de piel, incluyendo las áreas A y I, que están más lejos de la zona de vertido y normalmente serían las más susceptibles a la mala adhesión.
Ejemplos 2-4 y Muestra comparativa D
Se fabrican los Ejemplos 2-4 de espuma de poliuretano de piel y la Muestra comparativa D y se ensayan en el mismo modo general que se describe para el Ejemplo 1, usando las formulaciones de espuma de poliuretano descritas en la Tabla 3. En este caso, el poliéster poliol se incorpora en un prepolímero que constituye parte del componente de poliisocianato. La piel de PVC en este caso es un grado de bajo peso molecular, altamente (25­ 45 %) plastificado, diseñada para tableros de instrumentos de airbag sin costuras. Los resultados son como se indica en la Tabla 4.
Tabla 3
Figure imgf000009_0001
Tabla 4
Figure imgf000009_0002
Ejemplos 5-7
Se fabrican los Ejemplos 5-7 de espuma de poliuretano de piel y se ensayan en el mismo modo general que se describe para el Ejemplo 1, usando las formulaciones de espuma de poliuretano descritas en la Tabla 5. Además, se evalúan las características de curado de las formulaciones de espuma. La piel de PVC se moldea en este caso a partir de un grado de bajo peso molecular, altamente plastificado (25-45 %), para tableros de instrumentos de airbag sin costuras. Los resultados son como se indica en la Tabla 6.

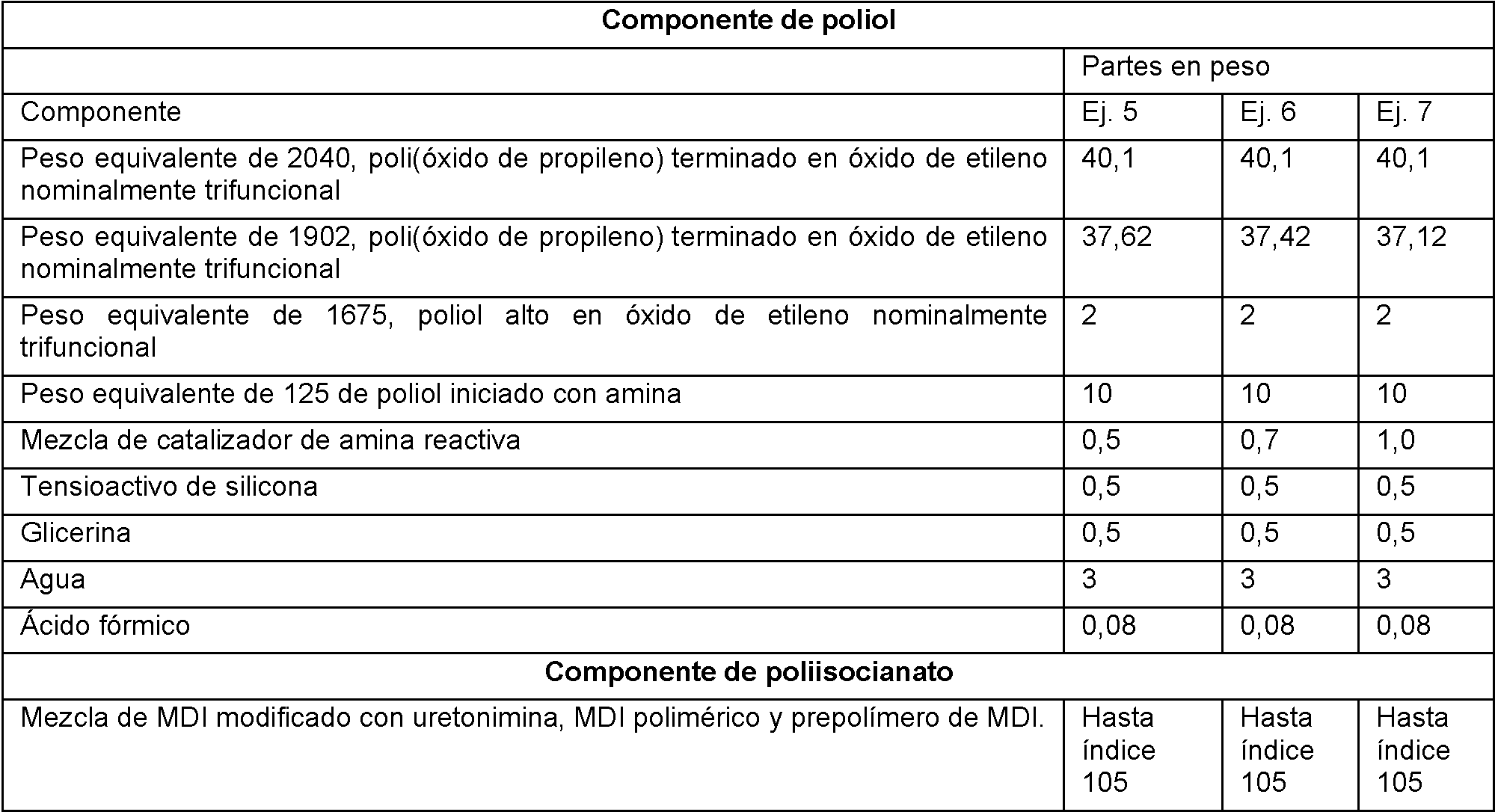

Tabla 5
Figure imgf000010_0001
Tabla 6
Figure imgf000010_0002
Los resultados mostrados en la Tabla 6 demuestran que los efectos beneficiosos de la invención no son debidos a la complejación del catalizador de amina con el ácido. Se observan excelentes resultados de adhesión a diversos niveles de catalizador de amina, que dan como resultado grandes diferencias en el perfil de curado entre los Ejemplos 5, 6 y 7. A pesar de las velocidades de curado más rápidas de los Ejemplos 6 y 7, se obtienen excelentes propiedades adhesivas.

Claims (8)

REIVINDICACIONES
1. Un método de formación de un material compuesto de piel que comprende formar una capa de una mezcla de reacción formadora de poliuretano contra una capa de piel, y luego curar la mezcla de reacción para formar una capa de poliuretano que se adhiere a la piel, en donde la mezcla de reacción formadora de poliuretano comprende a) uno o más polioles;
b) uno o más poliisocianatos orgánicos;
c) al menos un agente de soplado;
d) al menos un catalizador para la reacción de grupos isocianato hacia grupos hidroxilo;
en donde el componente a) incluye al menos un poliéster poliol, y/o el componente b) incluye al menos un prepolímero terminado en isocianato que es un producto de reacción de un poliéster poliol con un exceso de uno o más poliisocianatos, y además en donde el poliéster poliol en el componente a) y/o presente en un prepolímero terminado en isocianato incluido dentro del componente b) constituye desde 0,5 hasta 7 % del peso combinado de los componentes a) y b);
y además en donde el componente a) contiene desde 0,01 hasta 1 % en peso de un ácido de Bronsted que tiene un peso molecular de hasta aproximadamente 400 seleccionado de uno o más de ácido fórmico, ácido acético, un ácido alcanoico que tiene tres a ocho átomos de carbono, ácido sulfúrico, ácido clorhídrico, ácido nítrico, ácido fosfórico, ácido bencenosulfónico y un ácido alquilbencenosulfónico en que el grupo alquilo contiene 1 a 20 átomos de carbono, basado en el peso combinado de los polioles y el ácido de Bronsted.
2. El método de la reivindicación 1, en donde el ácido de Bronsted es ácido fórmico o ácido acético.
3. El método de la reivindicación 1 o 2, en donde el poliéster poliol tiene una funcionalidad hidroxilo de al menos 2,0 y un peso equivalente de 350 a 1500.
4. El método de cualquier reivindicación precedente, en donde la piel es un termoplástico plastificado.
5. El método de cualquier reivindicación precedente, en donde la densidad de la capa de poliuretano es desde 48 hasta 480 kg/m3.
6. El método de cualquier reivindicación precedente, en donde el (los) poliisocianato(s) tiene(n) una funcionalidad promedio de al menos 2,0 y un peso equivalente de isocianato de 85-200.
7. El método de cualquier reivindicación precedente, en donde la mezcla de reacción formadora de poliuretano se forma en una capa entre la piel y un sustrato, y se cura para formar una capa de poliuretano intermedia entre la piel y el sustrato y que se adhiere a ambos.
8. Un material compuesto de piel fabricado según el método de cualquiera de las reivindicaciones 1-7.
ES13733205T 2012-06-27 2013-06-20 Método de fabricación de materiales compuestos de espuma de poliuretano de piel Active ES2755980T3 (es)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
IT001126A ITMI20121126A1 (it) 2012-06-27 2012-06-27 Metodo per preparare articoli ricoperti a base di poliuretano espanso
PCT/US2013/046727 WO2014011375A1 (en) 2012-06-27 2013-06-20 Method for making skinned polyurethane foam composites

Publications (1)

Publication Number Publication Date
ES2755980T3 true ES2755980T3 (es) 2020-04-24

Family

ID=46604424

Family Applications (1)

Application Number Title Priority Date Filing Date
ES13733205T Active ES2755980T3 (es) 2012-06-27 2013-06-20 Método de fabricación de materiales compuestos de espuma de poliuretano de piel

Country Status (5)

Country Link
US (1) US9751284B2 (es)
EP (1) EP2867268B1 (es)
ES (1) ES2755980T3 (es)
IT (1) ITMI20121126A1 (es)
WO (1) WO2014011375A1 (es)

Families Citing this family (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2015185448A1 (de) * 2014-06-02 2015-12-10 Basf Se Verbundmaterial aus deckschicht und polyurethanschaumstoffschicht
PT3277740T (pt) * 2015-03-31 2021-01-29 Dow Global Technologies Llc Formulações de espuma semi-flexíveis
AU2016242839B2 (en) * 2015-03-31 2020-04-09 Dow Global Technologies Llc Polyether polyol compositions
EP3492518A1 (en) 2017-11-29 2019-06-05 Covestro Deutschland AG Method for treating a polyurethane foam
KR102930964B1 (ko) * 2019-06-29 2026-02-26 다우 글로벌 테크놀로지스 엘엘씨 반-강성 폴리우레탄 발포체 제형 및 발포된 부품을 제조하는 방법
US12391788B2 (en) 2019-07-02 2025-08-19 Sika Technology Ag Two-component polyurethane composition for the production of large scale models and tools by 3D printing
CN112679693A (zh) * 2019-10-18 2021-04-20 比亚迪股份有限公司 用于制备聚氨酯自结皮泡沫的组合物、聚氨酯自结皮泡沫及其制备方法
CN121045501B (zh) * 2025-10-31 2026-03-13 山东一诺威聚氨酯股份有限公司 高止滑耐久性聚氨酯微孔鞋底用树脂及其制备方法与应用

Family Cites Families (17)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
GB1063525A (en) 1963-02-14 1967-03-30 Gen Tire & Rubber Co Organic cyclic oxide polymers, their preparation and tires prepared therefrom
US3427335A (en) 1963-02-14 1969-02-11 Gen Tire & Rubber Co Double metal cyanides complexed with an acyclic aliphatic saturated monoether,an ester and a cyclic ether and methods for making the same
US3278459A (en) 1963-02-14 1966-10-11 Gen Tire & Rubber Co Method of making a polyether using a double metal cyanide complex compound
US3427334A (en) 1963-02-14 1969-02-11 Gen Tire & Rubber Co Double metal cyanides complexed with an alcohol aldehyde or ketone to increase catalytic activity
US3278457A (en) 1963-02-14 1966-10-11 Gen Tire & Rubber Co Method of making a polyether using a double metal cyanide complex compound
US3427256A (en) 1963-02-14 1969-02-11 Gen Tire & Rubber Co Double metal cyanide complex compounds
US3278458A (en) 1963-02-14 1966-10-11 Gen Tire & Rubber Co Method of making a polyether using a double metal cyanide complex compound
US4176878A (en) * 1978-04-24 1979-12-04 Sears Manufacturing Company Armrest structure
US4390645A (en) 1979-11-23 1983-06-28 The Dow Chemical Company Stable dispersions of polymers in polyfunctional compounds having a plurality of active hydrogens and polyurethanes therefrom
US4581418A (en) 1984-08-23 1986-04-08 The Dow Chemical Company Process for preparing copolymer polyols
US4574137A (en) 1984-08-23 1986-03-04 The Dow Chemical Company Process for preparing copolymer polyols
DE4038783A1 (de) 1990-12-05 1992-06-11 Basf Ag Polyvinylchlorid-polyurethanschaumstoff-verbundelemente, verfahren zu ihrer herstellung und zur herstellung des polyurethanschaumstoffs verwendbare fluessige, urethangruppen enthaltende polyisocyanatmischungen
US5470813A (en) 1993-11-23 1995-11-28 Arco Chemical Technology, L.P. Double metal cyanide complex catalysts
US5627120A (en) 1996-04-19 1997-05-06 Arco Chemical Technology, L.P. Highly active double metal cyanide catalysts
DE102005011572A1 (de) * 2005-03-10 2006-09-14 Basf Ag Verfahren zur Herstellung von Polyurethan-Halbhartschäumen
DE102005041763A1 (de) 2005-09-01 2007-03-08 Basf Ag Polyisocyanurat Hartschaum und Verfahren zur Herstellung
US8476330B2 (en) * 2007-07-13 2013-07-02 Momentive Performance Materials Inc. Polyurethane foam containing synergistic surfactant combinations and process for making same

Also Published As

Publication number Publication date
WO2014011375A1 (en) 2014-01-16
EP2867268A1 (en) 2015-05-06
US9751284B2 (en) 2017-09-05
US20160016387A1 (en) 2016-01-21
EP2867268B1 (en) 2019-09-25
ITMI20121126A1 (it) 2013-12-28

Similar Documents

Publication Publication Date Title
ES2755980T3 (es) Método de fabricación de materiales compuestos de espuma de poliuretano de piel
KR101327721B1 (ko) 이산화탄소 발포 저밀도, 신축성 마이크로셀형 폴리우레탄엘라스토머
JP6426889B2 (ja) ポリオールとイソシアネートとの反応生成物をベースとする成形品
CN111718462B (zh) 一种汽车方向盘用自结皮聚氨酯泡沫快速脱模组合物及其制备方法
CN101190973B (zh) 塑性复合元件及其制造方法
ES2714862T3 (es) Una formulación para producir una espuma de poliuretano
KR20210134709A (ko) 열가소성 폴리우레탄으로 구성된 연질 입자 발포체
JP5465660B2 (ja) 無溶剤型ポリウレタンウレア発泡体シート及びその製造方法並びに合成皮革
ES2810826T3 (es) Revestimientos de poliuretano elastomérico compuestos
KR20160100916A (ko) 가소화된 폴리우레탄 폼 및 가소화된 pvc 수지로 이루어진 코팅을 포함하는 복합재
TWI871321B (zh) 具高剝撕度的低密度聚氨酯發泡系統
JP7720789B2 (ja) 半硬質ポリウレタンフォーム配合物および発泡部品の作製方法
CN104619737B (zh) 含有卤素化合物的聚氨酯
EP2867014B1 (en) Skinned substrates with highly crosslinked polyurethane layer
CN1863834A (zh) 聚氨酯泡沫塑料、生产方法与用途
KR20210071256A (ko) 내구성 및 연신율이 우수한 친환경적인 인테그랄 스킨 폴리우레탄 폼 조성물 및 이를 이용하여 제조된 인테그랄 스킨 폴리우레탄 폼
CN117487122A (zh) 聚氨酯发泡体系、可热回收聚氨酯泡沫及其制备方法
JPH06206969A (ja) 半硬質ポリウレタンフォームの製造方法
US20160159967A1 (en) Functional polyurethane foam
