ES2760976T3 - Acido poliámico, resina de poliimida y película de poliimida - Google Patents
Acido poliámico, resina de poliimida y película de poliimida Download PDFInfo
- Publication number
- ES2760976T3 ES2760976T3 ES16749466T ES16749466T ES2760976T3 ES 2760976 T3 ES2760976 T3 ES 2760976T3 ES 16749466 T ES16749466 T ES 16749466T ES 16749466 T ES16749466 T ES 16749466T ES 2760976 T3 ES2760976 T3 ES 2760976T3
- Authority
- ES
- Spain
- Prior art keywords
- dianhydride
- bis
- polyimide film
- polyimide
- polyamic acid
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
- 229920005575 poly(amic acid) Polymers 0.000 title claims abstract description 36
- 229920001721 polyimide Polymers 0.000 title claims description 64
- 239000009719 polyimide resin Substances 0.000 title claims description 16
- GTDPSWPPOUPBNX-UHFFFAOYSA-N ac1mqpva Chemical compound CC12C(=O)OC(=O)C1(C)C1(C)C2(C)C(=O)OC1=O GTDPSWPPOUPBNX-UHFFFAOYSA-N 0.000 claims abstract description 29
- RXNKCIBVUNMMAD-UHFFFAOYSA-N 4-[9-(4-amino-3-fluorophenyl)fluoren-9-yl]-2-fluoroaniline Chemical compound C1=C(F)C(N)=CC=C1C1(C=2C=C(F)C(N)=CC=2)C2=CC=CC=C2C2=CC=CC=C21 RXNKCIBVUNMMAD-UHFFFAOYSA-N 0.000 claims abstract description 12
- 150000004985 diamines Chemical class 0.000 claims abstract description 11
- WKDNYTOXBCRNPV-UHFFFAOYSA-N bpda Chemical compound C1=C2C(=O)OC(=O)C2=CC(C=2C=C3C(=O)OC(C3=CC=2)=O)=C1 WKDNYTOXBCRNPV-UHFFFAOYSA-N 0.000 claims abstract description 9
- 239000000126 substance Substances 0.000 claims description 21
- 238000000034 method Methods 0.000 claims description 20
- 238000006116 polymerization reaction Methods 0.000 claims description 14
- 238000002834 transmittance Methods 0.000 claims description 12
- NSGXIBWMJZWTPY-UHFFFAOYSA-N 1,1,1,3,3,3-hexafluoropropane Chemical compound FC(F)(F)CC(F)(F)F NSGXIBWMJZWTPY-UHFFFAOYSA-N 0.000 abstract 1
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 description 42
- FXHOOIRPVKKKFG-UHFFFAOYSA-N N,N-Dimethylacetamide Chemical compound CN(C)C(C)=O FXHOOIRPVKKKFG-UHFFFAOYSA-N 0.000 description 22
- 229910052757 nitrogen Inorganic materials 0.000 description 21
- 238000010926 purge Methods 0.000 description 19
- 239000002904 solvent Substances 0.000 description 16
- 239000007787 solid Substances 0.000 description 12
- 238000006243 chemical reaction Methods 0.000 description 10
- 238000010438 heat treatment Methods 0.000 description 10
- 230000000052 comparative effect Effects 0.000 description 9
- 230000003287 optical effect Effects 0.000 description 7
- 239000000758 substrate Substances 0.000 description 7
- ZMXDDKWLCZADIW-UHFFFAOYSA-N N,N-Dimethylformamide Chemical compound CN(C)C=O ZMXDDKWLCZADIW-UHFFFAOYSA-N 0.000 description 6
- 239000004642 Polyimide Substances 0.000 description 6
- 238000004519 manufacturing process Methods 0.000 description 6
- 239000000178 monomer Substances 0.000 description 6
- 125000003118 aryl group Chemical group 0.000 description 5
- 239000000463 material Substances 0.000 description 5
- IAZDPXIOMUYVGZ-UHFFFAOYSA-N Dimethylsulphoxide Chemical compound CS(C)=O IAZDPXIOMUYVGZ-UHFFFAOYSA-N 0.000 description 4
- SECXISVLQFMRJM-UHFFFAOYSA-N N-Methylpyrrolidone Chemical compound CN1CCCC1=O SECXISVLQFMRJM-UHFFFAOYSA-N 0.000 description 4
- WYURNTSHIVDZCO-UHFFFAOYSA-N Tetrahydrofuran Chemical compound C1CCOC1 WYURNTSHIVDZCO-UHFFFAOYSA-N 0.000 description 4
- 239000003054 catalyst Substances 0.000 description 4
- 239000011347 resin Substances 0.000 description 4
- 229920005989 resin Polymers 0.000 description 4
- WFDIJRYMOXRFFG-UHFFFAOYSA-N Acetic anhydride Chemical compound CC(=O)OC(C)=O WFDIJRYMOXRFFG-UHFFFAOYSA-N 0.000 description 3
- 150000004984 aromatic diamines Chemical class 0.000 description 3
- 239000012024 dehydrating agents Substances 0.000 description 3
- -1 etc. Substances 0.000 description 3
- 238000005259 measurement Methods 0.000 description 3
- 239000011241 protective layer Substances 0.000 description 3
- 238000004383 yellowing Methods 0.000 description 3
- WZCQRUWWHSTZEM-UHFFFAOYSA-N 1,3-phenylenediamine Chemical compound NC1=CC=CC(N)=C1 WZCQRUWWHSTZEM-UHFFFAOYSA-N 0.000 description 2
- VLDPXPPHXDGHEW-UHFFFAOYSA-N 1-chloro-2-dichlorophosphoryloxybenzene Chemical compound ClC1=CC=CC=C1OP(Cl)(Cl)=O VLDPXPPHXDGHEW-UHFFFAOYSA-N 0.000 description 2
- YBRVSVVVWCFQMG-UHFFFAOYSA-N 4,4'-diaminodiphenylmethane Chemical compound C1=CC(N)=CC=C1CC1=CC=C(N)C=C1 YBRVSVVVWCFQMG-UHFFFAOYSA-N 0.000 description 2
- HLBLWEWZXPIGSM-UHFFFAOYSA-N 4-Aminophenyl ether Chemical compound C1=CC(N)=CC=C1OC1=CC=C(N)C=C1 HLBLWEWZXPIGSM-UHFFFAOYSA-N 0.000 description 2
- JVERADGGGBYHNP-UHFFFAOYSA-N 5-phenylbenzene-1,2,3,4-tetracarboxylic acid Chemical compound OC(=O)C1=C(C(O)=O)C(C(=O)O)=CC(C=2C=CC=CC=2)=C1C(O)=O JVERADGGGBYHNP-UHFFFAOYSA-N 0.000 description 2
- CSCPPACGZOOCGX-UHFFFAOYSA-N Acetone Chemical compound CC(C)=O CSCPPACGZOOCGX-UHFFFAOYSA-N 0.000 description 2
- XKRFYHLGVUSROY-UHFFFAOYSA-N Argon Chemical compound [Ar] XKRFYHLGVUSROY-UHFFFAOYSA-N 0.000 description 2
- HEDRZPFGACZZDS-UHFFFAOYSA-N Chloroform Chemical compound ClC(Cl)Cl HEDRZPFGACZZDS-UHFFFAOYSA-N 0.000 description 2
- JUJWROOIHBZHMG-UHFFFAOYSA-N Pyridine Chemical compound C1=CC=NC=C1 JUJWROOIHBZHMG-UHFFFAOYSA-N 0.000 description 2
- 229920006015 heat resistant resin Polymers 0.000 description 2
- AWJUIBRHMBBTKR-UHFFFAOYSA-N isoquinoline Chemical compound C1=NC=CC2=CC=CC=C21 AWJUIBRHMBBTKR-UHFFFAOYSA-N 0.000 description 2
- 239000010410 layer Substances 0.000 description 2
- RLSSMJSEOOYNOY-UHFFFAOYSA-N m-cresol Chemical compound CC1=CC=CC(O)=C1 RLSSMJSEOOYNOY-UHFFFAOYSA-N 0.000 description 2
- 229940018564 m-phenylenediamine Drugs 0.000 description 2
- 238000002360 preparation method Methods 0.000 description 2
- 230000001681 protective effect Effects 0.000 description 2
- 239000004065 semiconductor Substances 0.000 description 2
- YLQBMQCUIZJEEH-UHFFFAOYSA-N tetrahydrofuran Natural products C=1C=COC=1 YLQBMQCUIZJEEH-UHFFFAOYSA-N 0.000 description 2
- CBCKQZAAMUWICA-UHFFFAOYSA-N 1,4-phenylenediamine Chemical compound NC1=CC=C(N)C=C1 CBCKQZAAMUWICA-UHFFFAOYSA-N 0.000 description 1
- FKNQCJSGGFJEIZ-UHFFFAOYSA-N 4-methylpyridine Chemical compound CC1=CC=NC=C1 FKNQCJSGGFJEIZ-UHFFFAOYSA-N 0.000 description 1
- 108010053481 Antifreeze Proteins Proteins 0.000 description 1
- 239000004262 Ethyl gallate Substances 0.000 description 1
- 239000004962 Polyamide-imide Substances 0.000 description 1
- 101100260386 Salmonella paratyphi A (strain ATCC 9150 / SARB42) thiE gene Proteins 0.000 description 1
- 238000010521 absorption reaction Methods 0.000 description 1
- 150000008065 acid anhydrides Chemical class 0.000 description 1
- 150000001298 alcohols Chemical class 0.000 description 1
- 125000001931 aliphatic group Chemical group 0.000 description 1
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 description 1
- 229910052782 aluminium Inorganic materials 0.000 description 1
- 150000008064 anhydrides Chemical class 0.000 description 1
- 229910052786 argon Inorganic materials 0.000 description 1
- 239000012298 atmosphere Substances 0.000 description 1
- 230000005540 biological transmission Effects 0.000 description 1
- 230000015572 biosynthetic process Effects 0.000 description 1
- 238000009835 boiling Methods 0.000 description 1
- 239000007810 chemical reaction solvent Substances 0.000 description 1
- 239000011248 coating agent Substances 0.000 description 1
- 238000000576 coating method Methods 0.000 description 1
- 239000011231 conductive filler Substances 0.000 description 1
- 230000002596 correlated effect Effects 0.000 description 1
- 125000004122 cyclic group Chemical group 0.000 description 1
- 230000018044 dehydration Effects 0.000 description 1
- 238000006297 dehydration reaction Methods 0.000 description 1
- 125000006159 dianhydride group Chemical group 0.000 description 1
- 230000000694 effects Effects 0.000 description 1
- 239000012776 electronic material Substances 0.000 description 1
- 150000002170 ethers Chemical class 0.000 description 1
- 125000003983 fluorenyl group Chemical group C1(=CC=CC=2C3=CC=CC=C3CC12)* 0.000 description 1
- 239000011888 foil Substances 0.000 description 1
- 238000010528 free radical solution polymerization reaction Methods 0.000 description 1
- 238000001879 gelation Methods 0.000 description 1
- 239000011521 glass Substances 0.000 description 1
- 230000009477 glass transition Effects 0.000 description 1
- 239000003779 heat-resistant material Substances 0.000 description 1
- 150000002576 ketones Chemical class 0.000 description 1
- 239000004973 liquid crystal related substance Substances 0.000 description 1
- 238000002156 mixing Methods 0.000 description 1
- 239000000203 mixture Substances 0.000 description 1
- 239000013307 optical fiber Substances 0.000 description 1
- 230000003647 oxidation Effects 0.000 description 1
- 238000007254 oxidation reaction Methods 0.000 description 1
- 239000002798 polar solvent Substances 0.000 description 1
- 229920002312 polyamide-imide Polymers 0.000 description 1
- 239000011253 protective coating Substances 0.000 description 1
- 238000000746 purification Methods 0.000 description 1
- UMJSCPRVCHMLSP-UHFFFAOYSA-N pyridine Natural products COC1=CC=CN=C1 UMJSCPRVCHMLSP-UHFFFAOYSA-N 0.000 description 1
- 230000005855 radiation Effects 0.000 description 1
- 230000035484 reaction time Effects 0.000 description 1
- 238000007363 ring formation reaction Methods 0.000 description 1
- 229910001220 stainless steel Inorganic materials 0.000 description 1
- 239000010935 stainless steel Substances 0.000 description 1
- 125000001424 substituent group Chemical group 0.000 description 1
- 150000003512 tertiary amines Chemical class 0.000 description 1
- 230000000930 thermomechanical effect Effects 0.000 description 1
- 238000012800 visualization Methods 0.000 description 1
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G73/00—Macromolecular compounds obtained by reactions forming a linkage containing nitrogen with or without oxygen or carbon in the main chain of the macromolecule, not provided for in groups C08G12/00 - C08G71/00
- C08G73/06—Polycondensates having nitrogen-containing heterocyclic rings in the main chain of the macromolecule
- C08G73/10—Polyimides; Polyester-imides; Polyamide-imides; Polyamide acids or similar polyimide precursors
- C08G73/1039—Polyimides; Polyester-imides; Polyamide-imides; Polyamide acids or similar polyimide precursors comprising halogen-containing substituents
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G73/00—Macromolecular compounds obtained by reactions forming a linkage containing nitrogen with or without oxygen or carbon in the main chain of the macromolecule, not provided for in groups C08G12/00 - C08G71/00
- C08G73/06—Polycondensates having nitrogen-containing heterocyclic rings in the main chain of the macromolecule
- C08G73/10—Polyimides; Polyester-imides; Polyamide-imides; Polyamide acids or similar polyimide precursors
- C08G73/1042—Copolyimides derived from at least two different tetracarboxylic compounds or two different diamino compounds
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G73/00—Macromolecular compounds obtained by reactions forming a linkage containing nitrogen with or without oxygen or carbon in the main chain of the macromolecule, not provided for in groups C08G12/00 - C08G71/00
- C08G73/06—Polycondensates having nitrogen-containing heterocyclic rings in the main chain of the macromolecule
- C08G73/10—Polyimides; Polyester-imides; Polyamide-imides; Polyamide acids or similar polyimide precursors
- C08G73/1067—Wholly aromatic polyimides, i.e. having both tetracarboxylic and diamino moieties aromatically bound
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
- C08J5/00—Manufacture of articles or shaped materials containing macromolecular substances
- C08J5/18—Manufacture of films or sheets
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L79/00—Compositions of macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing nitrogen with or without oxygen or carbon only, not provided for in groups C08L61/00 - C08L77/00
- C08L79/04—Polycondensates having nitrogen-containing heterocyclic rings in the main chain; Polyhydrazides; Polyamide acids or similar polyimide precursors
- C08L79/08—Polyimides; Polyester-imides; Polyamide-imides; Polyamide acids or similar polyimide precursors
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
- C08J2379/00—Characterised by the use of macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing nitrogen with or without oxygen, or carbon only, not provided for in groups C08J2361/00 - C08J2377/00
- C08J2379/04—Polycondensates having nitrogen-containing heterocyclic rings in the main chain; Polyhydrazides; Polyamide acids or similar polyimide precursors
- C08J2379/08—Polyimides; Polyester-imides; Polyamide-imides; Polyamide acids or similar polyimide precursors
Landscapes
- Chemical & Material Sciences (AREA)
- Health & Medical Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Medicinal Chemistry (AREA)
- Polymers & Plastics (AREA)
- Organic Chemistry (AREA)
- Engineering & Computer Science (AREA)
- Manufacturing & Machinery (AREA)
- Materials Engineering (AREA)
- Macromolecular Compounds Obtained By Forming Nitrogen-Containing Linkages In General (AREA)
- Manufacture Of Macromolecular Shaped Articles (AREA)
Abstract
Ácido poliámico, que es un producto polimerizado de una diamina y un dianhídrido, en el que la diamina comprende 9,9-bis (3-fluoro-4-aminofenil) fluoreno (FFDA), y el dianhídrido comprende dianhídrido 2-bis (3,4-dicarboxifenil) hexafluoropropano (6FDA) y dianhídrido 3,3',4,4'- bifeniltetracarboxílico (BPDA).
Description
DESCRIPCIÓN
Ácido poliámico, resina de poliimida y película de poliimida
Campo técnico
La presente invención se refiere al ácido poliámico, y a una resina de poliimida y una película de poliimida transparente incolora, preparadas a partir del mismo.
Antecedentes de la invención
Una película de poliimida (PI) se forma generalmente a partir de una resina de poliimida. Aquí, la expresión "resina de poliimida" se refiere a una resina altamente resistente al calor preparada sometiendo un dianhídrido aromático y una diamina aromática o un diisocianato aromático a la polimerización en solución, preparando así un derivado de ácido poliámico, que luego se somete a una reacción de cierre de anillo y deshidratación a alta temperatura para ser imidizado. En la preparación de la resina de poliimida, los ejemplos del dianhídrido aromático pueden incluir dianhídrido piromelítico (PMDA), dianhídrido bifeniltetracarboxílico (BPDA), etc., y los ejemplos de la diamina aromática pueden incluir oxidianilina (ODA), p-fenilendiamina (p-PDA), m-fenilendiamina (m-PDA), metilendianilina (MDA), bisaminofenilhexafluoropropano (HFDA), etc.
Puesto que la resina de poliimida es una resina muy resistente al calor, que es insoluble e infusible, y es superior en términos de resistencia a la oxidación térmica, resistencia al calor, resistencia a la radiación, características de baja temperatura, resistencia química y similares, se ha utilizado en una variedad de campos, incluyendo los de materiales avanzados resistentes al calor, tales como materiales para automóviles, materiales para aeronaves, materiales para naves espaciales, etc., y materiales electrónicos tales como materiales de revestimiento aislante, películas aislantes, semiconductores, películas protectoras de electrodos para TFT-LCD, etc. Recientemente, dicha resina se emplea para materiales de visualización tales como fibras ópticas o capas de alineación de cristal líquido, y también se utiliza para películas de electrodos transparentes, ya sea de una manera en la que está contenida en películas junto con un relleno conductor o de una manera en la que se aplica sobre la superficie de las mismas. Sin embargo, una película de poliimida es de color marrón o amarillo, lo que se puede atribuir a su alta densidad de anillos aromáticos, y por lo tanto tiene una baja transmitancia en el rango de luz visible. Además, adquiere un color amarillento, lo que disminuye la transmisión de luz o aumenta la birrefringencia, lo que dificulta su utilización para elementos ópticos. Con el objetivo de superar tales problemas, se han llevado a cabo intentos de purificar los monómeros y disolventes a alta pureza antes de la polimerización, pero hasta la fecha las mejoras en la transmitancia no han sido significativas.
La patente de Estados Unidos n.° 5053480 divulga el uso de un componente de dianhídrido alifático cíclico en lugar de dianhídrido aromático. Aunque la solución o la película preparada se mejora en transparencia y color en comparación con el procedimiento de purificación, se imponen limitaciones al aumento de la transmitancia y, por lo tanto, no se puede satisfacer una alta transmitancia y, además, pueden deteriorarse las propiedades térmicas y mecánicas. En particular, una película de poliimida, en la que se mejoran los problemas de amarilleamiento, tiene una Tg (temperatura de transición vítrea) baja y, por lo tanto, es difícil de utilizar en campos que requieren temperaturas altas de 300 °C o más.
Además, las patentes de Estados Unidos n.° 4595548, n.° 4603061, n.° 4645824, n.° 4895972, n.° 5218083, n.° 5093453, n.° 5218077, n.° 5367046, n.° 5338826, n.° 5986036 y n.° 6232428 y la publicación de la solicitud de patente coreana n.°. 2003-0009437 divulgan la preparación de una nueva poliimida que tiene una transmitancia mejorada y transparencia de color en el rango dentro del cual las propiedades térmicas no se deterioran significativamente utilizando un conector tal como -O-, -SO2-, CH2-, etc., un monómero que tiene una estructura doblada conectada a una posición m- en lugar de a una posición p-, o un dianhídrido aromático y monómeros de diamina aromática que tienen un sustituyente tal como -CF3, etc. Sin embargo, las propiedades mecánicas, el amarilleamiento y la transmitancia de luz visible de la poliimida anterior son insuficientes para utilizar en películas aislantes para semiconductores, películas aislantes para TFT- LCD, películas protectoras de electrodos y capas de sustrato para pantallas flexibles.
Divulgación
Problema técnico
Por consiguiente, la presente invención está destinada a proporcionar una película de poliimida, que tiene un amarilleamiento e isotropía óptica mejoradas, al tiempo que conserva las propiedades superiores de las películas de
poliimida convencionales, y también a proporcionar un ácido poliámico y una resina de poliimida, que es un producto imidizado del mismo, adecuada para su uso en la producción de la película de poliimida.
Solución técnica
Una primera realización preferida de la presente invención proporciona un ácido poliámico, que es un producto polimerizado de una diamina y un dianhídrido, en el que la diamina incluye 9,9-bis (3-fluoro-4-aminofenil) fluoreno (FFDA), y el dianhídrido incluye dianhídrido 2-bis (3,4-dicarboxifenil) hexafluoropropano (6FDA) y dianhídrido 3,3',4,4'-bifeniltetracarboxílico (BPDA).
En la primera realización, el dianhídrido 2-bis (3,4-dicarboxifenil) hexafluoropropano (6FDA) puede estar contenido en una fracción molar que varía de 0,4 a menos de 1,0 basándose en la cantidad molar total del dianhídrido.
Las respectivas realizaciones segunda y tercera de la presente invención proporcionan una resina de poliimida y una película de poliimida, que comprende: un primer bloque, representado por la siguiente fórmula química 1 y formado por polimerización de 9,9-bis (3-fluoro-4-aminofenil)fluoreno (FFDA) y dianhídrido 2-bis (3,4-dicarboxifenil) hexafluoropropano (6FDA); y un segundo bloque, representado por la siguiente fórmula química 2 y formado por polimerización de 9,9-bis (3-fluoro-4-aminofenil) fluoreno (FFDA) y dianhídrido 3,3',4,4'-bifeniltetracarboxílico (BPDA):
en las fórmulas químicas 1 y 2, X es una fracción molar en un intervalo de 0,4 <X <1,0.
La resina y la película de poliimida pueden tener un coeficiente de expansión térmica lineal (CET) de 60 ppm/°C o menos, medido dos veces de 50 a 250 °C utilizando un procedimiento TMA. En particular, la película de poliimida puede tener un índice de amarillo de 2,0 o menos para un espesor de película de 10 a 20 ^m, una transmitancia de luz promedio de 88 % o más a 550 nm, y una birrefringencia (An) de 0,01 o menos, estando la birrefringencia definida por TE (transversal eléctrico) - TM (transversal magnético).
Una cuarta realización preferida de la presente invención proporciona un dispositivo de visualización de imágenes, que comprende la película de poliimida de acuerdo con la tercera realización.
Efectos ventajosos
De acuerdo con la presente invención, la resina o película de poliimida se puede utilizar de manera eficaz para una capa protectora o un sustrato para una pantalla flexible puesto que tiene excelentes propiedades mecánicas y alta resistencia al calor, y en particular, es incolora y transparente, con alta isotropía óptica.
Mejor modo
De acuerdo con la presente invención, para impartir a una película de poliimida alta estabilidad térmica y expansión térmica, especialmente propiedades ópticas e isotropía óptica superiores, cuando se fabrica en una capa protectora o un sustrato para un dispositivo de visualización de imágenes, se polimeriza un monómero basado en dianhídrido y un monómero basado en diamina que tiene una cadena principal de fluoreno. Más específicamente, como producto polimerizado de diamina y dianhídrido, se puede proporcionar ácido poliámico, en el que la diamina incluye 9,9-bis
(3-fluoro-4-aminofenil) fluoreno (FFDA), y el dianhídrido incluye dianhídrido 2-bis (3,4-dicarboxifenil) hexafluoropropano (6FDA) y dianhídrido 3,3',4,4'-bifeniltetracarboxílico (BPDA).
Como tal, el dianhídrido 2-bis (3,4-dicarboxifenil) hexafluoropropano (6FDA) está contenido en una fracción molar de 0,4 a menos de 1,0 y, preferiblemente, de 0,6 a 0,9, basándose en la cantidad molar total del dianhídrido, y el resto comprende dianhídrido 3,3',4,4'-bifeniltetracarboxílico (BPDA), y dianhídridos distintos de 6FDA y BPDA, o puede contener solo dianhídrido 3,3',4,4'-bifeniltetracarboxílico (BPDA) como resto.
Si la fracción molar de 6FDA es inferior a 0,4, la fracción molar relativa de BPDA aumenta y, por lo tanto, se puede impartir con seguridad resistencia al calor a la película preparada a partir del ácido poliámico a través del procedimiento posterior de formación de película, pero su birrefringencia no se puede mejorar significativamente. En la presente invención, el dianhídrido y la diamina se polimerizan en una relación equivalente de 1:1 a una temperatura de reacción de -10 a 80 °C durante un tiempo de reacción de 2 a 48 horas en una atmósfera de nitrógeno o argón, preparando así el ácido poliámico.
El disolvente (disolvente de polimerización) para uso en la polimerización del dianhídrido y la diamina no está particularmente limitado siempre que disuelva el ácido poliámico. Los solventes de reacción conocidos pueden incluir al menos un solvente polar seleccionado entre m-cresol, N-metil-2-pirrolidona (NMP), dimetilformamida (DMF), dimetilacetamida (DMAc), dimetilsulfóxido (DMSO), acetona y acetato de dietilo. Además de esto, se puede utilizar una solución de bajo punto de ebullición tal como tetrahidrofurano (THF) o cloroformo o un solvente de baja absorción como la Y-butirolactona.
La cantidad del disolvente no está particularmente limitada, pero la cantidad del disolvente de polimerización (primer disolvente) es preferiblemente del 50 al 95 % en peso, y más preferiblemente del 70 al 90 % en peso, basándose en la cantidad total de la solución de ácido poliámico, para obtener el peso molecular y la viscosidad apropiados de la solución de ácido poliámico.
De acuerdo con la presente invención, el ácido poliámico resultante de la polimerización de los monómeros se puede imidizar utilizando cualquier procedimiento apropiadamente seleccionado de entre los procedimientos de imidización conocidos, ejemplos de los cuales incluyen imidización térmica, imidización química, o una combinación de imidización térmica e imidización química.
Específicamente, la imidización química se realiza mediante la adición al ácido poliámico de un agente deshidratante que incluye un anhídrido de ácido tal como anhídrido acético, etc., y un catalizador de imidización que incluye una amina terciaria tal como isoquinolina, p-picolina, piridina, etc. y la imidización térmica se lleva a cabo calentando ácido poliámico durante 1 a 8 horas mientras se aumenta gradualmente su temperatura en el intervalo de temperatura de 40 a 300 °C. Además, la imidización química puede realizarse en combinación con la imidización térmica, y las condiciones de calentamiento pueden variar según el tipo de solución de ácido poliámico, el espesor de la película de poliimida resultante, etc.
En una realización de la presente invención, la película de poliamida-imida se fabrica utilizando una combinación de imidización térmica e imidización química. Más específicamente, a la solución de ácido poliámico se añade un agente deshidratante y un catalizador de imidización, se moldea sobre un soporte, se calienta de 80 a 200 °C, y preferiblemente de 100 a 180 °C, para activar el agente deshidratante y el catalizador de imidización, se cura y se seca parcialmente, y luego se calienta de 200 a 400 °C durante 5 a 400 segundos, obteniendo así una película de poliimida.
De manera alternativa, en la presente invención, se puede fabricar una película de poliimida como se indica a continuación. Específicamente, la solución de ácido poliámico se imidiza, después de lo cual la solución imidizada se añade al segundo disolvente, se precipita, se filtra y se seca, obteniendo así un sólido de resina de poliimida, que luego se disuelve en el primer disolvente para preparar una solución de poliimida, seguido de un procedimiento de formación de película, que da como resultado una película de poliimida.
El primer disolvente puede ser el mismo que el disolvente utilizado en la polimerización de la solución de ácido poliámico, y el segundo disolvente puede ser un disolvente que tenga una polaridad menor que el primer disolvente para obtener el sólido de resina de ácido poliámico. Ejemplos específicos del segundo disolvente pueden incluir al menos uno seleccionado de entre agua, alcoholes, éteres y cetonas. La cantidad del segundo disolvente no está particularmente limitada, y es preferiblemente de 5 a 20 veces el peso de la solución de ácido poliámico.
La película, que se aplica sobre el soporte, se gelifica sobre el soporte utilizando aire seco y mediante tratamiento térmico. La gelificación de la película aplicada se lleva a cabo preferiblemente a una temperatura de 100 a 250 °C, y el soporte se ejemplifica con una placa de vidrio, papel de aluminio, una cinta transportadora inoxidable y un tambor
inoxidable. El tiempo de procesamiento requerido para la gelificación puede variar en función de la temperatura, el tipo de soporte, la cantidad de solución de ácido poliámico aplicado y las condiciones de mezcla del catalizador, y no se limita a un cierto tiempo, sino que preferiblemente se encuentra en el intervalo de 5 a 30 minutos.
La película gelificada se separa del soporte, se trata térmicamente y se seca, completando así la imidización de la misma. Como tal, el tratamiento térmico se realiza preferiblemente en el intervalo de temperatura de 100 a 500 °C durante 1 a 30 min. Después del tratamiento térmico, se realiza un tratamiento térmico adicional de la película obtenida bajo tensión predeterminada para eliminar la tensión residual de la película. A medida que se alivian la histéresis térmica y la tensión residual, se pueden obtener propiedades térmicas más estables. En particular, en el caso de que no se lleve a cabo el tratamiento térmico final, la expansión térmica puede reducirse debido a la presencia de tensión residual, que tiene una tendencia a contraer la película y, por lo tanto, el coeficiente de expansión térmica puede reducirse notablemente. Dado que la tensión y la temperatura están correlacionadas entre sí, la tensión puede variar dependiendo de la temperatura, pero la temperatura se establece preferiblemente en el intervalo de 300 a 500 °C, y el tiempo de tratamiento térmico se establece preferiblemente en el intervalo de 1 min a 3 horas Después del tratamiento térmico, la película tiene componentes volátiles remanentes del 5 % o menos, y preferiblemente del 3 % o menos.
Por lo tanto, el espesor de la película de poliimida no está particularmente limitado, sino que preferiblemente se encuentra en el intervalo de 10 a 250 pm y más preferiblemente de 10 a 100 pm.
La resina o película de poliimida de acuerdo con la presente invención incluye preferiblemente un primer bloque, representado por la siguiente fórmula química 1 y formado por polimerización de 9,9-bis (3-fluoro-4-aminofenil) fluoreno (FFDA) y dianhídrido 2-bis (3,4-dicarboxifenil) hexafluoropropano (6FDA), y un segundo bloque, representado por la siguiente fórmula química 2 y formado por polimerización de 9,9-bis (3-fluoro-4-aminofenil) fluoreno (FFDA) y dianhídrido 3,3',4,4'-bifeniltetracarboxílico (BPDA).

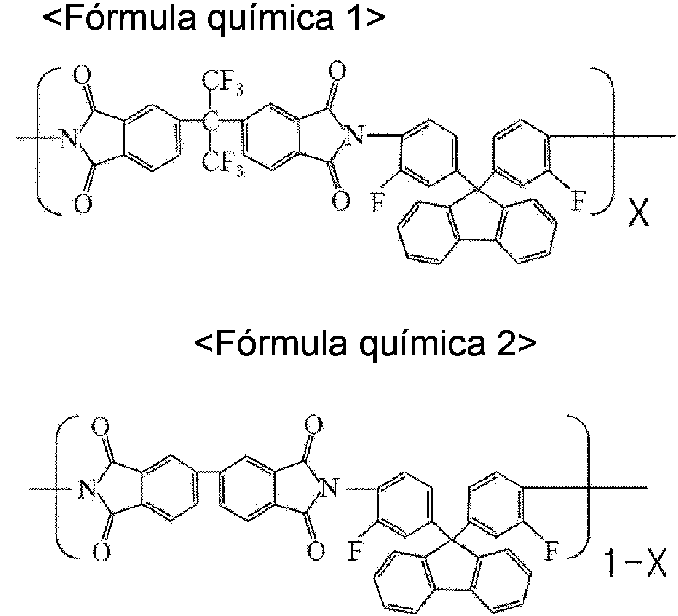

<Fórmula química 1>
En las fórmulas químicas 1 y 2, X designa una fracción molar en el intervalo de 0,4 <X <1,0. Para asegurar propiedades ópticas e isotropía óptica superiores, la fracción molar de la fórmula química 1 se encuentra más preferiblemente en el intervalo de 0,5 <X <0,8, basándose en la cantidad molar total. Si la fracción molar de la fórmula química 2 es 0,6 o más, la resistencia al calor de la película puede garantizarse, pero la birrefringencia de la película no puede mejorarse.
En la presente invención, la resina y la película de poliimida pueden tener un coeficiente de expansión térmica lineal (CET) de 60 ppm/°C o menos, medido dos veces de 50 a 250 °C utilizando un procedimiento de análisis termomecánico (procedimiento TMA). En particular, la película puede tener un índice de amarillo de 2,0 o menos para un espesor de película de 10 a 20 pm, una transmitancia de luz promedio de 88 % o más a 550 nm y una birrefringencia (An) de 0,01 o menos, estando la birrefringencia definida por TE (transversal eléctrico) - TM (transversal magnético) y, por lo tanto, resultan adecuadas para su uso en una capa protectora o un sustrato para una pantalla.
Modo de la invención
Por lo tanto, cuando la película de poliimida de la invención se aplica a un sustrato para un dispositivo de visualización de imágenes tal como una pantalla flexible, puede resultar un sustrato transparente incoloro que tiene propiedades mecánicas superiores, alta resistencia al calor y baja birrefringencia.
Ejemplos
Se puede obtener una mejor comprensión de la presente invención a través de los siguientes ejemplos que se exponen a título ilustrativo, pero que no deben interpretarse como limitativos de la presente invención.
Ejemplo 1
Mientras se purgaba con nitrógeno un reactor de 500 ml equipado con un agitador, un inyector de nitrógeno, un embudo de goteo, un controlador de temperatura y un condensador, se colocaron 384,316 g de dimetilacetamida (DMAc) en el reactor y 49,972 g (0,13 mol) de FFDA se disolvieron entonces en el mismo. Posteriormente, se añadieron 15,299 g (0,052 mol) de BPDA, la reacción se llevó a cabo durante 5 horas y se añadieron 34,652 g (0,078 mol) de 6FDA. La solución resultante se mantuvo a temperatura ambiente y luego se hizo reaccionar durante 18 horas, obteniendo así una solución de ácido poliámico que tenía un contenido sólido de 20 % en peso y una viscosidad (el valor de viscosidad se midió dos veces utilizando un viscosímetro Brookfield (RVDV-II P) a 25 °C utilizando un husillo n.° 6 o n.° 7 a 50 rpm y luego se calculó el promedio) de 150 poises. Después de la finalización de la reacción, la solución obtenida se aplicó en una placa de acero inoxidable, se moldeó para un espesor de 10 a 20 |jm, se secó con aire caliente a 80 °C durante 20 min, 120 °C durante 20 min y 300 °C durante 10 minutos, se enfrió lentamente y se separó de la placa, fabricando así una película de poliimida que tiene un espesor (medido usando el Micrómetro electrónico Anritsu, rango de error: ± 0,5 % o menos) de 12 jm.
Ejemplo 2
Mientras se purgaba con nitrógeno un reactor de 500 ml equipado con un agitador, un inyector de nitrógeno, un embudo de goteo, un controlador de temperatura y un condensado,, se colocaron 407,493 g de dimetilacetamida (DMAc) en el reactor y 49,972 g (0,13 mol) de FFDA se disolvieron entonces en el mismo. Posteriormente, se agregaron 11,475 g (0,039 mol) de BPDA, la reacción se llevó a cabo durante 5 horas y se agregaron 40,427 g (0,091 mol) de 6FDA. La solución resultante se mantuvo a temperatura ambiente y luego se hizo reaccionar durante 18 horas, obteniendo así una solución de ácido poliámico que tenía un contenido sólido de 20 % en peso y una viscosidad de 127 poises. Los procedimientos subsiguientes se realizaron de la misma manera que en el Ejemplo 1, fabricando así una película de poliimida que tiene un espesor de 10 jm.
Ejemplo 3
Mientras se purgaba con nitrógeno un reactor de 500 ml equipado con un agitador, un inyector de nitrógeno, un embudo de goteo, un controlador de temperatura y un condensador, se colocaron 384,349 g de dimetilacetamida (DMAc) en el reactor y 46,128 g (0,12 mol) de FFDA se disolvieron entonces en el mismo. Posteriormente, se añadieron 7,061 g (0,024 mol) de BPDA, la reacción se llevó a cabo durante 5 horas y se añadieron 42,648 g (0,096 mol) de 6FDA. La solución resultante se mantuvo a temperatura ambiente y luego se hizo reaccionar durante 18 horas, obteniendo así una solución de ácido poliámico que tenía un contenido sólido de 20 % en peso y una viscosidad de 112 poises. Los procedimientos subsiguientes se realizaron de la misma manera que en el Ejemplo 1, fabricando así una película de poliimida que tiene un espesor de 12 jm.
Ejemplo 4
Mientras se purgaba con nitrógeno un reactor de 500 ml equipado con un agitador, un inyector de nitrógeno, un embudo de goteo, un controlador de temperatura y un condensador, se colocaron 390,551 g de dimetilacetamida (DMAc) en el reactor y 46,128 g (0,12 mol) de FFDA se disolvieron entonces en el mismo. Posteriormente, se añadieron 3,531 g (0,012 mol) de BPDA, la reacción se llevó a cabo durante 5 horas y se añadieron 47,979 g (0,108 mol) de 6FDA. La solución resultante se mantuvo a temperatura ambiente y luego se hizo reaccionar durante 18 horas, obteniendo así una solución de ácido poliámico que tenía un contenido sólido de 20 % en peso y una viscosidad de 172 poises. Los procedimientos subsiguientes se realizaron de la misma manera que en el Ejemplo 1, fabricando así una película de poliimida que tiene un espesor de 15 jm.
Ejemplo comparativo 1
Mientras se purgaba con nitgrógeno un reactor de 500 ml equipado con un agitador, un inyector de nitrógeno, un embudo de goteos, un controlador de temperatura y un condensado, se colocaron 380,027 g de dimetilacetamida (DMAc) en el reactor y 53,816 g (0,14 mol) de FFDA se disolvieron entonces en el mismo. Posteriormente, se añadieron 41,191 g (0,14 mol) de BPDA, y la solución resultante se mantuvo a temperatura ambiente y luego se hizo
reaccionar durante 18 horas, obteniendo así una solución de ácido poliámico que tenía un contenido sólido de 20 % en peso y una viscosidad de 112 poises. Los procedimientos subsiguientes se realizaron de la misma manera que en el Ejemplo 1, fabricando así una película de poliimida que tiene un espesor de 12 pm.
Ejemplo comparativo 2
Mientras se purgaba con nitrógeno un reactor de 500 ml equipado con un agitador, un inyector de nitrógeno, un embudo de goteo, un controlador de temperatura y un condensador, se colocaron 397,752 g de dimetilacetamida (DMAc) en el reactor y 46,128 g (0,12 mol) de FFDA se disolvieron entonces en el mismo. Posteriormente, se añadieron 53,310 g (0,12 mol) de 6FDA, y la solución resultante se mantuvo a temperatura ambiente y luego se hizo reaccionar durante 18 horas, obteniendo así una solución de ácido poliámico que tenía un contenido sólido de 20 % en peso y una viscosidad de 148 poises. Los procedimientos subsiguientes se realizaron de la misma manera que en el Ejemplo 1, fabricando así una película de poliimida que tiene un espesor de 19 pm.
Ejemplo comparativo 3
Mientras se purgaba con nitrógeno un reactor de 500 ml equipado con un agitador, un inyector de nitrógeno, un embudo de goteo, un controlador de temperatura y un condensador, se colocaron 380,998 g de dimetilacetamida (DMAc) en el reactor y 45,299 g (0,13 mol) de FDA se disolvieron entonces en el mismo. Posteriormente, se añadieron 15,299 g (0,052 mol) de BPDA, la reacción se llevó a cabo durante 5 horas y se añadieron 34,652 g (0,078 mol) de 6FDA. La solución resultante se mantuvo a temperatura ambiente y luego se hizo reaccionar durante 18 horas, obteniendo así una solución de ácido poliámico que tenía un contenido sólido de 20 % en peso y una viscosidad de 357 poises. Los procedimientos subsiguientes se realizaron de la misma manera que en el Ejemplo 1, fabricando así una película de poliimida que tiene un espesor de 17 pm.
Ejemplo comparativo 4
Mientras se purgaba con nitrógeno un reactor de 500 ml equipado con un agitador, un inyector de nitrógeno, un embudo de goteo, un controlador de temperatura y un condensador, se colocaron 396,601 g de dimetilacetamida (DMAc) en el reactor y 45,299 g (0,13 mol) de FDA se disolvieron entonces en el mismo. Posteriormente, se añadieron 7,650 g (0,026 mol) de BPDA, la reacción se llevó a cabo durante 5 horas y se añadieron 46,202 g (0,104 mol) de 6FDA. La solución resultante se mantuvo a temperatura ambiente y luego se hizo reaccionar durante 18 horas, obteniendo así una solución de ácido poliámico que tenía un contenido sólido de 20 % en peso y una viscosidad de 320 poises. Los procedimientos subsiguientes se realizaron de la misma manera que en el Ejemplo 1, fabricando así una película de poliimida que tiene un espesor de 14 pm.
Ejemplo comparativo 5
Mientras se purgaba con nitrógeno un reactor de 500 ml equipado con un agitador, un inyector de nitrógeno, un embudo de goteo, un controlador de temperatura y un condensador, se colocaron 394,502 g de dimetilacetamida (DMAc) en el reactor y 44,832 g (0,14 mol) de TFDB se disolviieron entonces en el mismo. Posteriormente, se agregaron 16,476 g (0,056 mol) de BPDA, la reacción se llevó a cabo durante 5 horas y se agregaron 37,317 g (0,084 mol) de 6FDA. La solución resultante se mantuvo a temperatura ambiente y luego se hizo reaccionar durante 18 horas, obteniendo así una solución de ácido poliámico que tenía un contenido sólido de 17 % en peso y una viscosidad de 480 poises. Los procedimientos subsiguientes se realizaron de la misma manera que en el Ejemplo 1, fabricando así una película de poliimida que tiene un espesor de 14 pm.
Ejemplo comparativo 6
Mientras se purgaba con nitrógeno un reactor de 500 ml equipado con un agitador, un inyector de nitrógeno, un embudo de goteo, un controlador de temperatura y un condensador, se colocaron 396,616 g de dimetilacetamida (DMAc) en el reactor y 43,231 g (0,135 mol) de TFDB se disolvieron entonces en el mismo. Posteriormente, se añadieron 7,944 g (0,027 mol) de BPDA, la reacción se llevó a cabo durante 5 horas y se añadieron 47,979 g (0,108 mol) de 6FDA. La solución resultante se mantuvo a temperatura ambiente y luego se hizo reaccionar durante 18 horas, obteniendo así una solución de ácido poliámico que tenía un contenido sólido de 17 % en peso y una viscosidad de 352 poises. Los procedimientos subsiguientes se realizaron de la misma manera que en el Ejemplo 1, fabricando así una película de poliimida que tiene un espesor de 20 pm.
Las propiedades de las películas de poliimida de los ejemplos y los ejemplos comparativos se midieron mediante los siguientes procedimientos. Los resultados se muestran en las siguientes Tablas 1 y 2.
<Medición>
(1) Transmitancia promedio: la transmitancia de la película de cada uno de los ejemplos se midió tres veces a 550 nm utilizando un espectrofotómetro UV (CM-3700d, fabricado por Konica Minolta) y se promedió (transmitancia promedio).
(2) Índice de amarillo (I.A.): el I.A. de cada película se midió de 380 a 780 nm de acuerdo con ASTM E313 utilizando un espectrofotómetro UV (CM-3700d, fabricado por Konica Minolta).
(3) Coeficiente de expansión térmica (CET): el coeficiente de expansión térmica lineal de cada película se midió dos veces de 50 a 250 °C utilizando TMA (Q400, fabricado por TA Instrument) a través de un procedimiento TMA. El tamaño de la muestra fue de 4 mm x 24 mm, la carga fue de 0,02 N y la velocidad de calentamiento fue de 10 °C/min. Como la tensión residual podría haber permanecido en la película tratada térmicamente, la tensión residual se eliminó por completo en la primera ejecución, después de lo cual se tomó el segundo valor como el valor de medición real.
(4) Birrefringencia: se realizaron tres mediciones a 532 nm en cada modo TE (transversal eléctrico) y TM (transversal magnético) utilizando un acoplador de prisma (Sairon SPA4000), y se determinó el valor promedio de los mismos.
T l 1
T l 2
Como se desprende de las Tablas 1 y 2, las películas de poliimida de los ejemplos 1 a 4 eran incoloras y transparentes, como en las películas de los ejemplos comparativos 1 y 2, y tenían una birrefringencia más baja. En particular, cuando se compara con el Ejemplo comparativo 2, las películas de los ejemplos mejoraron 10 % o más en
resistencia al calor, representada por CET. A medida que aumenta la fracción molar de BPDA con respecto a 6FDA, la resistencia al calor puede aumentar, pero la birrefringencia de las composiciones anteriores puede deteriorarse. Por lo tanto, la fracción molar de 6FDA se encuentra preferiblemente en el intervalo de 0,4 a menos de 1,0 en relación con la cantidad molar total del anhídrido.
Aplicabilidad industrial
La presente invención se refiere al ácido poliámico, y a una resina de poliimida y una película de poliimida transparente incolora, preparadas a partir del mismo, que son adecuadas para su uso en un dispositivo de visualización de imágenes y pueden utilizarse como una capa protectora o un sustrato para una pantalla.
Claims (9)
1. Ácido poliámico, que es un producto polimerizado de una diamina y un dianhídrido,
en el que la diamina comprende 9,9-bis (3-fluoro-4-aminofenil) fluoreno (FFDA), y
el dianhídrido comprende dianhídrido 2-bis (3,4-dicarboxifenil) hexafluoropropano (6FDA) y dianhídrido 3,3',4,4'-bifeniltetracarboxílico (BPDA).
2. Ácido poliámico de acuerdo con la reivindicación 1, en el que el dianhídrido 2-bis (3,4-dicarboxifenil) hexafluoropropano (6FDA) está contenido en una fracción molar que varía de 0,4 a menos de 1,0 basándose en una cantidad molar total del dianhídrido.
3. Resina de poliimida, que comprende:
un primer bloque, representado por la siguiente fórmula química 1 y formado por polimerización de 9,9-bis (3-fluoro-4-aminofenil) fluoreno (FFDA) y dianhídrido 2-bis (3,4-dicarboxifenil) hexafluoropropano (6FDA); y un segundo bloque, representado por la siguiente fórmula química 2 y formado por polimerización de 9,9-bis (3-fluoro-4-aminofenil) fluoreno (FFDA) y dianhídrido 3,3',4,4'-bifeniltetracarboxílico (BPDA):
en las fórmulas químicas 1 y 2, X es una fracción molar en un intervalo de 0,4 <X <1,0.
4. Resina de poliimida de acuerdo con la reivindicación 3, en la que la resina de poliimida tiene un coeficiente de expansión térmica lineal (CET) de 60 ppm/°C o menos, medido dos veces de 50 a 250 °C utilizando un procedimiento TMA.
5. Película de poliimida, que comprende:
un primer bloque, representado por la siguiente fórmula química 1 y formado por polimerización de 9,9-bis (3-fluoro-4-aminofenil) fluoreno (FFDA) y dianhídrido 2-bis (3,4-dicarboxifenil) hexafluoropropano (6FDA); y un segundo bloque, representado por la siguiente fórmula química 2 y formado por polimerización de 9,9-bis (3-fluoro-4-aminofenil) fluoreno (FFDA) y dianhídrido 3,3',4,4'-bifeniltetracarboxílico (BPDA):
en las fórmulas químicas 1 y 2, X es una fracción molar en un intervalo de 0,4 <X <1,0.
6. Película de poliimida de acuerdo con la reivindicación 5, en la que la película de poliimida tiene un índice de amarillo de 2,0 o menos para un espesor de película de 10 a 20 |jm, y una transmitancia de luz promedio de 88 % o más a 550 nm.
7. Película de poliimida de acuerdo con la reivindicación 5, en la que la película de poliimida tiene un coeficiente de expansión térmica lineal (CET) de 60 ppm/°C o menos, medido dos veces a 50 a 250 °C utilizando un procedimiento TMA.
8. Película de poliimida de acuerdo con la reivindicación 5, en la que la película de poliimida tiene una birrefringencia (An) de 0,01 o menos, definiéndose la birrefringencia por TE (transversal eléctrico) - TM (transversal magnético).
9. Dispositivo de visualización de imágenes, que comprende la película de poliimida de una cualquiera de las reivindicaciones 5 a 8.
Applications Claiming Priority (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| KR20150020954 | 2015-02-11 | ||
| PCT/KR2016/001378 WO2016129926A1 (ko) | 2015-02-11 | 2016-02-11 | 폴리아믹산, 폴리이미드 수지 및 폴리이미드 필름 |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| ES2760976T3 true ES2760976T3 (es) | 2020-05-18 |
Family
ID=56875009
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| ES16749466T Active ES2760976T3 (es) | 2015-02-11 | 2016-02-11 | Acido poliámico, resina de poliimida y película de poliimida |
Country Status (6)
| Country | Link |
|---|---|
| US (1) | US20170335062A1 (es) |
| EP (1) | EP3257888B1 (es) |
| JP (2) | JP6588100B2 (es) |
| KR (1) | KR101862028B1 (es) |
| CN (1) | CN107207725B (es) |
| ES (1) | ES2760976T3 (es) |
Families Citing this family (9)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR20180089860A (ko) * | 2017-02-01 | 2018-08-09 | 스미또모 가가꾸 가부시키가이샤 | 폴리이미드 필름 |
| KR102271028B1 (ko) * | 2017-12-29 | 2021-06-29 | 코오롱인더스트리 주식회사 | 폴리아믹산의 제조방법, 이로부터 제조된 폴리아믹산, 폴리이미드 수지 및 폴리이미드 필름 |
| CN110606949B (zh) * | 2019-08-16 | 2020-12-11 | 深圳瑞华泰薄膜科技股份有限公司 | 一种含氟和Cardo结构的无色透明聚酰亚胺薄膜及其制备方法 |
| KR102347593B1 (ko) * | 2019-11-21 | 2022-01-10 | 피아이첨단소재 주식회사 | 폴리이미드 필름 및 이의 제조 방법 |
| CN111057238B (zh) * | 2019-12-31 | 2023-06-09 | 阜阳欣奕华材料科技有限公司 | 一种聚酰亚胺前体组合物及其制备方法和应用 |
| CN111647270A (zh) * | 2020-05-29 | 2020-09-11 | 浙江中科玖源新材料有限公司 | 一种绝缘聚酰亚胺薄膜及其制备方法 |
| CN113072702B (zh) * | 2021-03-31 | 2023-03-10 | 上海大学(浙江·嘉兴)新兴产业研究院 | 一种无色透明共聚聚酰亚胺薄膜及其制备方法 |
| CN116554474B (zh) * | 2023-03-13 | 2024-03-19 | 山东通泰橡胶股份有限公司 | 一种耐高温灼烧的输送带及其加工工艺 |
| CN119528743B (zh) * | 2023-12-25 | 2025-09-30 | 天津派森新材料技术有限责任公司 | 二胺化合物及聚酰亚胺薄膜 |
Family Cites Families (18)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPH0819234B2 (ja) * | 1987-06-29 | 1996-02-28 | チッソ株式会社 | 低熱膨脹性かつ高接着性のシリコン含有ポリイミド前駆体の製造法 |
| US5649045A (en) * | 1995-12-13 | 1997-07-15 | Amoco Corporation | Polymide optical waveguide structures |
| US5750641A (en) * | 1996-05-23 | 1998-05-12 | Minnesota Mining And Manufacturing Company | Polyimide angularity enhancement layer |
| JP2000198844A (ja) * | 1998-12-28 | 2000-07-18 | Nippon Telegr & Teleph Corp <Ntt> | 光学基板用ポリイミド及び光学用ポリイミド基板 |
| EP1213049B8 (en) * | 1999-03-23 | 2007-02-14 | National Institute of Advanced Industrial Science and Technology | Gas separation membrane and process for producing a polymer |
| WO2004035689A1 (ja) * | 2002-10-16 | 2004-04-29 | Pi R & D Co., Ltd. | ピロメリット酸ジ無水物を含むブロック共重合ポリイミド溶液組成物及びその製造方法 |
| JP5103725B2 (ja) * | 2005-10-05 | 2012-12-19 | 大日本印刷株式会社 | 低膨張性ポリイミド、樹脂組成物及び物品 |
| JP2007091828A (ja) * | 2005-09-28 | 2007-04-12 | Kaneka Corp | ポリイミド樹脂、及びポリイミド樹脂膜 |
| JP2008074991A (ja) * | 2006-09-22 | 2008-04-03 | Toray Ind Inc | ポリイミド、ポリアミドイミドおよびこれらを含むフィルム |
| KR20110042831A (ko) * | 2009-10-20 | 2011-04-27 | 주식회사 두산 | 폴리아믹산 용액, 폴리이미드 수지 및 이를 이용한 연성 동박 적층판 |
| KR101301337B1 (ko) * | 2010-03-30 | 2013-08-29 | 코오롱인더스트리 주식회사 | 폴리이미드 필름 |
| JP5667392B2 (ja) * | 2010-08-23 | 2015-02-12 | 株式会社カネカ | 積層体、及びその利用 |
| JP5727885B2 (ja) * | 2010-09-07 | 2015-06-03 | Ｊｆｅケミカル株式会社 | ポリイミドおよびポリイミドフィルム |
| KR101509831B1 (ko) * | 2010-12-31 | 2015-04-08 | 코오롱인더스트리 주식회사 | 폴리이미드 필름의 제조방법 |
| KR102104825B1 (ko) * | 2012-05-11 | 2020-04-28 | 아크론 폴리머 시스템즈, 인코포레이티드 | 전자 장치용 열 안정성 플렉시블 기판 |
| WO2014133297A1 (ko) * | 2013-02-27 | 2014-09-04 | 한국과학기술원 | 유리섬유직물이 함침된 무색투명 폴리이미드 필름의 제조 및 표면 평탄화 방법 |
| JPWO2014148441A1 (ja) * | 2013-03-18 | 2017-02-16 | 旭化成株式会社 | 樹脂前駆体及びそれを含有する樹脂組成物、樹脂フィルム及びその製造方法、並びに、積層体及びその製造方法 |
| KR102268406B1 (ko) * | 2014-02-21 | 2021-06-23 | 미쯔비시 케미컬 주식회사 | 폴리이미드 전구체 및/또는 폴리이미드를 포함하는 조성물, 및 폴리이미드 필름 |
-
2016
- 2016-02-11 CN CN201680009543.7A patent/CN107207725B/zh active Active
- 2016-02-11 EP EP16749466.5A patent/EP3257888B1/en active Active
- 2016-02-11 ES ES16749466T patent/ES2760976T3/es active Active
- 2016-02-11 JP JP2017542018A patent/JP6588100B2/ja active Active
- 2016-02-11 US US15/021,367 patent/US20170335062A1/en not_active Abandoned
- 2016-02-11 KR KR1020160015471A patent/KR101862028B1/ko active Active
-
2019
- 2019-05-28 JP JP2019099442A patent/JP6831424B2/ja active Active
Also Published As
| Publication number | Publication date |
|---|---|
| JP2018508625A (ja) | 2018-03-29 |
| JP6831424B2 (ja) | 2021-02-17 |
| JP2019143164A (ja) | 2019-08-29 |
| EP3257888A4 (en) | 2018-11-14 |
| EP3257888B1 (en) | 2019-09-04 |
| JP6588100B2 (ja) | 2019-10-09 |
| CN107207725B (zh) | 2020-06-26 |
| CN107207725A (zh) | 2017-09-26 |
| US20170335062A1 (en) | 2017-11-23 |
| EP3257888A1 (en) | 2017-12-20 |
| KR101862028B1 (ko) | 2018-05-29 |
| KR20160098984A (ko) | 2016-08-19 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| ES2760976T3 (es) | Acido poliámico, resina de poliimida y película de poliimida | |
| JP6837974B2 (ja) | ポリアミド−イミドフィルム及びこれを含む表示素子 | |
| USRE48141E1 (en) | Transparent polyamide-imide resin and film using same | |
| JP6705840B2 (ja) | ポリアミド−イミド前駆体、ポリアミド−イミドフィルム、およびこれを含む表示素子 | |
| JP5295195B2 (ja) | 耐溶剤性が改善された無色透明なポリイミドフィルム | |
| US11130844B2 (en) | Polyamide-imide precursor, polyamide-imide film, and display device comprising same | |
| KR101593267B1 (ko) | 폴리이미드 수지 및 이를 이용한 폴리이미드 필름 | |
| KR101550955B1 (ko) | 폴리이미드 필름 | |
| JP7206358B2 (ja) | ポリアミック酸の製造方法、これから製造されたポリアミック酸、ポリイミド樹脂、及びポリイミドフィルム | |
| US20180134848A1 (en) | Polyimide resin and film using same | |
| JP2019532147A (ja) | ポリアミック酸、ポリイミド、ポリイミドフィルム、これを含む画像表示素子及びポリアミック酸の製造方法 | |
| KR20170112475A (ko) | 마찰특성이 개선된 폴리이미드 수지 조성물 및 이의 필름 | |
| KR102271025B1 (ko) | 폴리아믹산, 폴리이미드 수지, 폴리이미드 필름 및 이를 포함하는 영상표시 소자 | |
| KR102251519B1 (ko) | 폴리아믹산, 폴리이미드 수지 및 폴리이미드 필름 | |
| KR20170100792A (ko) | 폴리아믹산, 폴리이미드 수지, 폴리이미드 필름 및 이를 포함하는 영상표시 소자 | |
| KR102251517B1 (ko) | 폴리아믹산 용액, 폴리이미드 필름, 및 이를 포함하는 영상 표시 소자 |
