Abstract

Un armazón organometálico (MOF) que tiene resistencia térmica, a los ácidos, y/o a los disolventes que comprende una pluralidad de unidades de unión secundaria (SBU) M-O-L conectadas, en donde M es un metal de circonio o hafnio, un ion de metal de circonio o hafnio, o un complejo que contiene metal de circonio o hafnio; O es un átomo de oxígeno de un cúmulo de conexión basado en carboxilato; y L es un ligando conector orgánico que comprende una o más estructuras de Fórmula I a IX y XI a XXII, en donde el ligando conector forma un enlace con el metal, ion metálico o complejo que contiene metal a través del cúmulo conector basado en carboxilato:**Fórmula** en donde, A1-A8 son independientemente un C, N, O o S; A9 se selecciona entre**Fórmula** X1-X8 se seleccionan independientemente entre H, D, alquilo, alquenilo, alquinilo, arilo, heteroalquilo, heteroalquenilo, heteroalquinilo, cicloalquilo, cicloalquenilo, heteroarilo, heterociclo, halo, hidroxilo, anhídrido, carbonilo, carboxilo, carbonato, carboxilato, aldehído, haloformilo, éster, hidroperoxi, peroxi, éter, ortoéster, carboxamida, amina, imina, imida, azida, azo, cianato, isocianato, nitrato, nitrilo, isonitrilo, nitroso, nitro, nitrosooxi, piridilo, sulfhidrilo, sulfuro, disulfuro, sulfinilo, sulfo, tiocianato, isotiocianato, carbonotioilo, fosfino, fosfono, fosfato, Si(OH)3, Ge(OH)3, Sn(OH)3, Si(SH)4, Ge(SH)4, AsO3H, AsO4H, P(SH)3, As(SH)3, SO3H, Sn(SH)4, alquilo C1-C20, heteroalquilo C1-C19, alquenilo C1-C19, heteroalquenilo C1-C19, alquinilo C1-C19, heteroalquinilo C1-C19, cicloalquilo C1-C19, cicloalquenilo C1-C19, arilo, sistema anular mixto, en donde uno o más grupos R adyacentes se pueden conectar entre sí para formar uno o más anillos seleccionados entre cicloalquilo, cicloalquenilo, heterociclo, arilo y sistema anular mixto; R37, R39, R48 y R52 son hidroxilos; y R1 a R36, R38, R40 a R47, R49 a R51, R53 a R64 y R69 a R186 se seleccionan independientemente entre H, D, alquilo, alquenilo, alquinilo, arilo, heteroalquilo, heteroalquenilo, heteroalquinilo, cicloalquilo, cicloalquenilo, heteroarilo, heterociclo, halo, hidroxilo, anhídrido, carbonilo, carboxilo, carbonato, carboxilato, aldehído, haloformilo, éster, hidroperoxi, peroxi, éter, ortoéster, carboxamida, amina, imina, imida, azida, azo, cianato, isocianato, nitrato, nitrilo, isonitrilo, nitroso, nitro, nitrosooxi, piridilo, sulfhidrilo, sulfuro, disulfuro, sulfinilo, sulfo, tiocianato, isotiocianato, carbonotioilo, fosfino, fosfono, fosfato, Si(OH)3, Ge(OH)3, Sn(OH)3, Si(SH)4, Ge(SH)4, AsO3H, AsO4H, P(SH)3, As(SH)3, SO3H, Sn(SH)4, alquilo C1-C20, heteroalquilo C1-C19, alquenilo C1- C19, heteroalquenilo C1-C19, alquinilo C1-C19, heteroalquinilo C1-C19, cicloalquilo C1-C19, cicloalquenilo C1-C19, sistema anular mixto, en donde uno o más grupos R adyacentes se pueden conectar entre sí para formar uno o más anillos seleccionados entre cicloalquilo, cicloalquenilo, heterociclo, arilo y sistema anular mixto; y en donde el armazón es térmicamente estable cuando se expone a una temperatura entre 50°C y 525°C, y/o el armazón es químicamente estable en presencia de un disolvente y/o un ácido.

Description

DESCRIPCIÓN
Armazones organometálicos que tienen resistencia a los ácidos, a los disolventes, y térmica
Declaración concerniente a una investigación auspiciada por el gobierno federal
Esta invención se realizó con el apoyo del gobierno en virtud de los números de concesión DE-AC02-05CH11231 y DE-SC000105 otorgados por el Departamento de Energía de EE.UU. El gobierno de los Estados Unidos tiene ciertos derechos en la invención.
Campo técnico
La presente invención se refiere a Armazones Organometálicos (MOF) que tienen resistencia a los ácidos, a los disolventes y/o térmica, que incluyen MOF ácidos sólidos (sa-MOF); un método para producir un MOF de ácido sólido fuerte y dispositivos de adsorción de gases, separación de gases y catalíticos que comprenden MOF.
ANTECEDENTES
Los armazones organometálicos (MOF) son materiales cristalinos porosos que se construyen conectando cúmulos metálicos denominados Unidades de Unión Secundarias (SBU) y radicales conectores orgánicos. Los MOF tienen una gran área superficial y alta porosidad que les permite ser utilizados en diversos campos, como el almacenamiento de gas, la catálisis y los sensores.
Corma et al (New Journal of Chemistry, 37, 11, pág. 3496) describen sitios ácidos de Lewis con circonio injertado en un silicato mesoporoso (MCM-41) y sitios con circonio incorporado en materiales MOF inorgánicos-orgánicos. Qingyuan Yang et al (Chem. Commun., 2012, 48, 9831-9833) describen la captura de CH4 y CO2 en armazones organometálicos basados en óxido de circonio altamente porosos.
Compendio
La descripción proporciona armazones organometálicos (MOF) que tienen resistencia a los ácidos, a los disolventes y/o térmica. Los MOF de la descripción se pueden utilizar en una variedad de aplicaciones y entornos que no se pueden abordar mediante el uso de materiales de armazones convencionales. Los m Of de la descripción comprenden metales (p. ej., titanio, circonio y hafnio) coordinados con cúmulos de carboxilato de ligandos conectores orgánicos. La descripción proporciona adicionalmente el control de extensiones y topologías de los cúmulos de metal-carboxilato de los m Of utilizando los métodos descritos en la presente memoria. Los MOF de la descripción están compuestos por radicales conectores orgánicos que tienen diversas geometrías, funcionalidades multivariadas y metalación. Adicionalmente, se pueden crear análogos isomorfos de los MOF descritos en la presente memoria reemplazando los iones metálicos del armazón por iones metálicos alternativos. En consecuencia, la descripción proporciona una nueva serie de MOF que presentan: resistencia a ácidos, disolventes y/o térmica; topologías diseñables; componentes de armazón multivariantes; métrica de poro controlable; y entornos de poros ajustables. La descripción proporciona adicionalmente MOF compuestos de SBU de Zr-carboxilato conectadas a diversos ligandos conectores orgánicos (p. ej., MOF-801, MOF-802, MOF-803, MOF-804, MOF-805, MOF-806, MOF-807, MOF-808, MOF-812, MOF-841 yMOF-841).
La descripción también proporciona un armazón que comprende radicales conectores orgánicos basados en circonio y ácido benceno-tribenzoico (BTB) (p. ej., MOF-777). MOF-777 es térmicamente estable hasta 550°C y es resistente a ácidos, bases, disolventes orgánicos y agua comunes. MOF-777 tiene una única topología 3D de tipo tfz-d que se basa en el apilamiento de estructuras 2D de tipo kgd-a que se construyen alrededor de SBU hexagonales y conectores triangulares basados en BTB. La topología de MOF-777 es única y la primera de su tipo en el campo. Por lo tanto, MOF-777 representa una clase completamente nueva de MOF cuya subestructura permite la exfoliación. La descripción adicionalmente proporciona variaciones del armazón de MOF-777 que comprende la sustitución de iones metálicos de circonio por iones metálicos alternativos, sustituyendo el ligando conector orgánico de BTB por ligandos conectores orgánicos alternativos que tienen geometrías planas trigonales, y/o sustituyendo de aniones formiato por aniones conectores alternativos.
Puesto que los MOF de la descripción son típicamente resistentes a los ácidos, también se pueden modificar para que sean ácidos sólidos fuertes, (1 ) modificando los aniones conectores utilizados para sintetizar los armazones con precursores de sitios ácidos capaces de convertirse en ácidos de Bronsted y/o Lewis (p. ej., aniones sulfato y haluro); (2 ) complejando los sitios metálicos abiertos u otras porciones (p. ej., poro) de los MOF descritos en la presente memoria con precursores de sitios ácidos; y (3) intercambiando aniones coordinados con el metal, iones metálicos o complejos que contienen metales de los MOF con precursores de sitios ácidos. Adicionalmente, debido a la naturaleza altamente adsorbente de los MOF descritos en la presente memoria, los MOF que son ácidos sólidos fuertes son susceptibles de ser superácidos.
La descripción proporciona adicionalmente que los MOF descritos en la presente memoria se pueden utilizar en una variedad de aplicaciones y dispositivos, que incluyen, el uso en almacenamiento de fluidos, separación de fluidos, películas delgadas, catálisis, sensores, adsorbentes (p. ej., isótopos radiactivos y para productos químicos nocivos), conductores y en la fabricación de fertilizantes, baterías, colorantes, pinturas, fármacos y explosivos.
En un aspecto, la presente invención proporciona un armazón organometálico (MOF) que tiene resistencia térmica, a los ácidos y/o a los disolventes que comprende una pluralidad de unidades de unión secundaria (SBU) M-O-L conectados, en donde M es un metal de circonio o hafnio, un ion metálico de circonio o hafnio, o complejo que contiene metal de circonio o hafnio; O es un átomo de oxígeno de un cúmulo conector basado en carboxilato; y L es un ligando conector orgánico que comprende una o más estructuras de Fórmula I a IX y XI a XII, en donde el ligando conector forma un enlace con el metal, ion de metal o complejo que contiene metal a través del cúmulo conector basado en carboxilato:
Figure imgf000004_0001
Figure imgf000005_0001
Ċ
Figure imgf000006_0001
Figure imgf000007_0001
y
Figure imgf000008_0001
en donde, A1-A8 son independientemente un C, N, O o S;
A9 se selecciona entre
Figure imgf000008_0002
X1-X8 se seleccionan independientemente entre H, D, alquilo, alquenilo, alquinilo, arilo, heteroalquilo, heteroalquenilo, heteroalquinilo, cicloalquilo, cicloalquenilo, heteroarilo, heterociclo, halo, hidroxilo, anhídrido, carbonilo, carboxilo, carbonato, carboxilato, aldehído, haloformilo, éster, hidroperoxi, peroxi, éter, ortoéster, carboxamida, amina, imina, imida, azida, azo, cianato, isocianato, nitrato, nitrilo, isonitrilo, nitroso, nitro, nitrosooxi, piridilo, sulfhidrilo, sulfuro, disulfuro, sulfinilo, sulfo, tiocianato, isotiocianato, carbonotioilo, fosfino, fosfono, fosfato, Si(OH)s, Ge(OH)s, Sn(OH)s, Si(SH)4, Ge(SH)4, AsO3H, AsO4H, P(SH)3, As(SH)3, SO3H, Sn(SH)4, alquilo C1-C20, heteroalquilo C1-C19, alquenilo C1-C19, heteroalquenilo C1-C19, alquinilo C1-C19, heteroalquinilo C1-C19, cicloalquilo C1-C19, cicloalquenilo C1-C19, arilo, sistema anular mixto, en donde uno o más grupos R adyacentes se pueden conectar entre sí para formar uno o más anillos seleccionados entre cicloalquilo cicloalquenilo, heterociclo, arilo y sistema anular mixto;
R37, R39, R48y R52 son hidroxilos; y
R1 a R36, R38, R40 a R47, R49 a R51, R53 a R64 y R69 a R186 se seleccionan independientemente entre H, D, alquilo, alquenilo, alquinilo, arilo, heteroalquilo, heteroalquenilo, heteroalquinilo, cicloalquilo, cicloalquenilo, heteroarilo, heterociclo, halo, hidroxilo, anhídrido, carbonilo, carboxilo, carbonato, carboxilato, aldehído, haloformilo, éster, hidroperoxi, peroxi, éter, ortoéster, carboxamida, amina, imina, imida, azida, azo, cianato, isocianato, nitrato, nitrilo, isonitrilo, nitroso, nitro, nitrosooxi, piridilo, sulfhidrilo, sulfuro, disulfuro, sulfinilo, sulfo, tiocianato, isotiocianato, carbonotioilo, fosfino, fosfono, fosfato, Si(OH)3, Ge(OH)3, Sn(OH)3, Si(SH)4, Ge(SH)4, AsO3H, AsO4H, P(sH)3, As(SH)3, So3H, Sn(SH)4, alquilo C1-C20, heteroalquilo C1-C19, alquenilo C1-C19, heteroalquenilo C1-C19, alquinilo C1-C19, heteroalquinilo C1-C19, cicloalquilo C1-C19, cicloalquenilo C1-C19, sistema anular mixto, en donde uno o más grupos R adyacentes se pueden conectar entre sí para formar uno o más anillos seleccionados entre cicloalquilo, cicloalquenilo, heterociclo, arilo y sistema anular mixto; y en donde el armazón es térmicamente estable cuando se expone a una temperatura entre 50°C y 525°C, y/o el armazón es químicamente estable en presencia de un disolvente y/o un ácido.
En una realización, L es un ligando conector orgánico diptópico lineal que comprende una o más estructuras de Fórmula V-VII:
Figure imgf000009_0001
(v ) (V I) , y ( V ID? 5
en donde, R37-R54 se seleccionan independientemente entre H, D, alquilo, alquenilo, alquinilo, arilo, heteroalquilo, heteroalquenilo, heteroalquinilo, cicloalquilo, cicloalquenilo, heteroarilo, heterociclo, halo, hidroxilo, anhídrido, carbonilo, carboxilo, carbonato, carboxilato, aldehído, haloformilo, éster, hidroperoxi, peroxi, éter, ortoéster, carboxamida, amina, imina, imida, azida, azo, cianato, isocianato, nitrato, nitrilo, isonitrilo, nitroso, nitro, nitrosooxi, piridilo, sulfhidrilo, sulfuro, disulfuro, sulfinilo, sulfo, tiocianato, isotiocianato, carbonotioilo, fosfino, fosfono, fosfato, Si(OH)3, Ge(OH)3, Sn(OH)3, Si(SH)4, Ge(SH)4, AsO3H, AsO4H, P(SH)3, As(SH)3, SO3H, Sn(SH)4, alquilo C1-C heteroalquilo C1-C19, alquenilo C1-C19, heteroalquenilo C1-C19, alquinilo C1-C19, heteroalquinilo C1-C19, cicloalquilo C1-C19, cicloalquenilo C1-C19, sistema anular mixto, en donde uno o más grupos R adyacentes se pueden conectar entre sí para formar uno o más anillos seleccionados entre cicloalquilo, cicloalquenilo, heterociclo, arilo y sistema anular mixto. En otra realización más, L es un ligando conector orgánico diptópico lineal que comprende una o más estructuras de Fórmula V(a), VI (a), VI (b) y Vll(a):
Figure imgf000009_0002
y
Figure imgf000010_0001
En otra realización, L es un ligando conector orgánico diptópico doblado que comprende una o más estructuras de Fórmula VIII a IX y XI a XV:
Figure imgf000011_0002
en donde, A4-A8 son independientemente un C, N, O o S; A9 se selecciona entre
Figure imgf000011_0001
X4-X8 se seleccionan independientemente entre H, D, alquilo, alquenilo, alquinilo, arilo, heteroalquilo, heteroalquenilo, heteroalquinilo, cicloalquilo, cicloalquenilo, heteroarilo, heterociclo, halo, hidroxilo, anhídrido, carbonilo, carboxilo, carbonato, carboxilato, aldehído, haloformilo, éster, hidroperoxi, peroxi, éter, ortoéster, carboxamida, amina, imina, imida, azida, azo, cianato, isocianato, nitrato, nitrilo, isonitrilo, nitroso, nitro, nitrosooxi, piridilo, sulfhidrilo, sulfuro, disulfuro, sulfinilo, sulfo, tiocianato, isotiocianato, carbonotioilo, fosfino, fosfono, fosfato, Si(OH)s, Ge(OH)s, Sn(OH)s, Si(SH)4, Ge(SH)4, AsO3H, AsO4H, P(SH)3, As(SH)3, SO3H, Sn(SH)4, alquilo C1-C20, heteroalquilo C1-C19, alquenilo C1-C19, heteroalquenilo C1-C19, alquinilo C1-C19, heteroalquinilo C1-C19, cicloalquilo C1-C19, cicloalquenilo C1-C19, sistema anular mixto, en donde uno o más grupos R adyacentes se pueden conectar entre sí para formar uno o más anillos sustituidos seleccionados en CtEre cic flZoAalq 1uil CoQ, ciclo 1a07lq 'uenilo, heterociclo, arilo y * sistema anular mixto; y ^
R a R y R a R se seleccionan independientemente entre II, D, alquilo, alquenilo, alquinilo, arilo, heteroalquilo, heteroalquenilo, heteroalquinilo, cicloalquilo, cicloalquenilo, heteroarilo, heterociclo, halo, hidroxilo, anhídrido, carbonilo, carboxilo, carbonato, carboxilato, aldehído, haloformilo, éster, hidroperoxi, peroxi, éter, ortoéster, carboxamida, amina, imina, imida, azida, azo, cianato, isocianato, nitrato, nitrilo, isonitrilo, nitroso, nitro, nitrosooxi, piridilo, sulfhidrilo, sulfuro, disulfuro, sulfinilo, sulfo, tiocianato, isotiocianato, carbonotioilo, fosfino, fosfono, fosfato, Si(OH)3, Ge(OH)3, Sn(OH)3, Si(SH)4, Ge(SH)4, AsO3H, AsO4H, P(SH)3, As(SH)3, SO3H, Sn(SH)4, alquilo C1-C20, heteroalquilo C1-C19, alquenilo C1-C19, heteroalquenilo C1-C19, alquinilo C1-C19, heteroalquinilo C1-C19, cicloalquilo C1-C19, cicloalquenilo C1-C19, sistema anular mixto, en donde uno o más grupos R adyacentes se pueden conectar entre sí para formar uno o más anillos seleccionados entre cicloalquilo, cicloalquenilo, heterociclo, arilo y sistema anular mixto.
En otra realización adicional, L es un ligando conector orgánico diptópico flexionado que comprende una o más estructuras de Fórmula VIII(a), VIII(b), VIII(c), VIII(d), VIII(e), VMI(f), VIII(g), VIII(h), IX(a), XI(a), XII(a), XIII(a), XIV(a), XV(a), XV(b) y XV(c):
Figure imgf000013_0001
,
En otra realización, L es un ligando conector orgánico tetratópico que comprende una o más estructuras de Fórmula XVI-XXII:
Figure imgf000013_0002
Ċ
Figure imgf000015_0001
y
Figure imgf000016_0001
alquenilo, alquinilo, arilo, heteroalquilo, heteroalquenilo, heteroalquinilo, cicloalquilo, cicloalquenilo, heteroarilo, heterociclo, halo, hidroxilo, anhídrido, carbonilo, carboxilo, carbonato, carboxilato, aldehido, haloformilo, éster, hidroperoxi, peroxi, éter, ortoéster, carboxamida, amina, imina, imida, azida, azo, cianato, isocianato, nitrato, nitrilo, isonitrilo, nitroso, nitro, nitrosooxi, piridilo, sulfhidrilo, sulfuro, disulfuro, sulfinilo, sulfo, tiocianato, isotiocianato, carbonotioilo, fosfino, fosfono, fosfato, Si(oH)3, Ge(OH)3, Sn(OH)3, Si(sH)4, Ge(SH)4, AsO3H, AsO4H, P(SH)3, As(SH)3, SO3H, Sn(SH)4, alquilo Ci-C20, heteroalquilo C i-C i9, alquenilo C i-C i9, heteroalquenilo C i-C i9, alquinilo Ci-C i9, heteroalquinilo Ci -Ci9, cicloalquilo Ci -Ci9, cicloalquenilo Ci -Ci9, sistema anular mixto, en donde uno o más grupos R adyacentes se pueden conectar entre sí para formar uno o más anillos seleccionados entre cicloalquilo, cicloalquenilo, heterociclo, arilo y sistema anular mixto.
En una realización adicional, L es un ligando conector orgánico tetratópico que comprende una o más estructuras de Fórmula XVI(a), XVII(a), XVIN(a), XIX(a), XX(a), XXI(a) y XXII(a):
Figure imgf000016_0002
i6
Figure imgf000018_0001

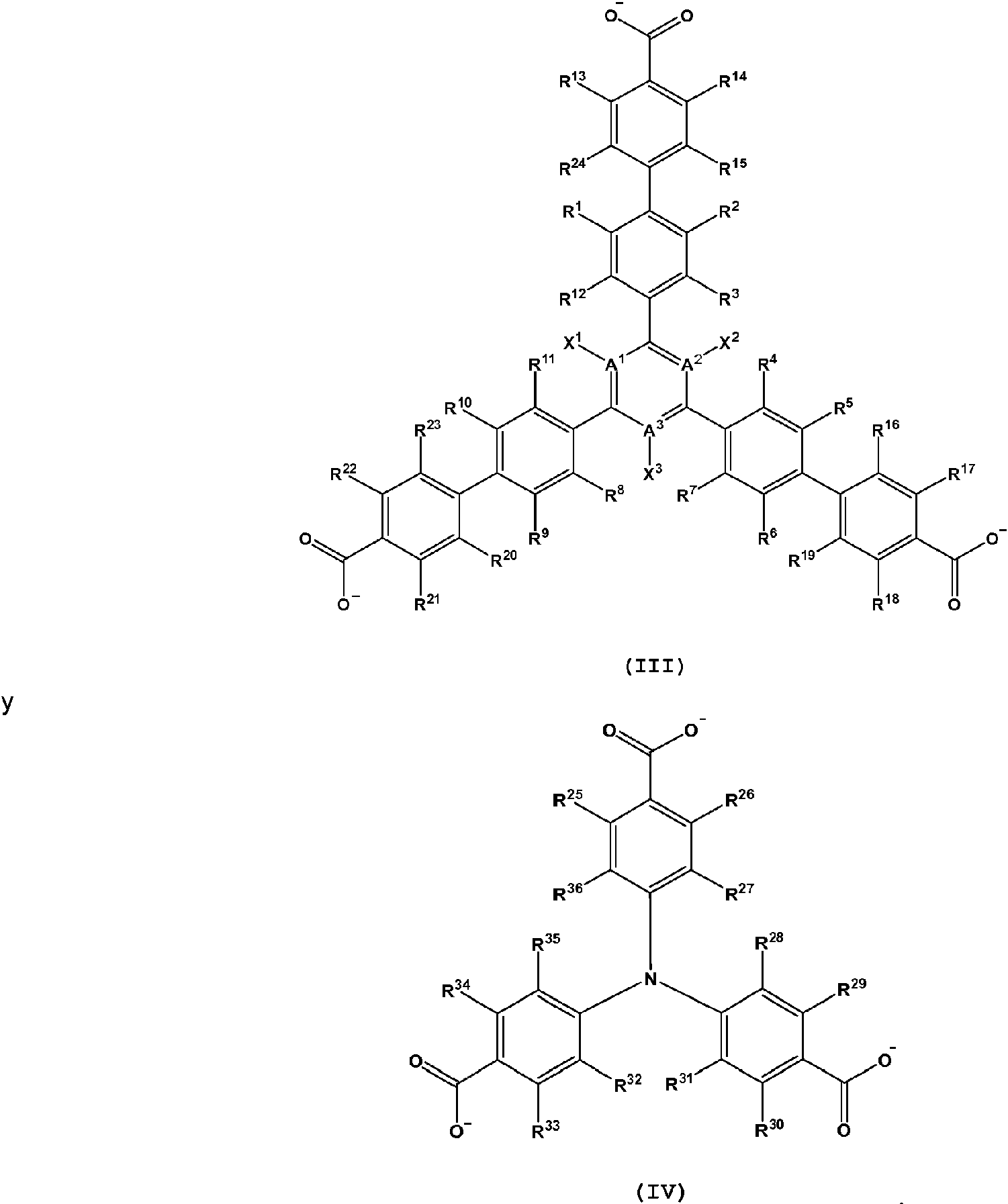

En otra realización, L es un ligando conector orgánico tritópico que tiene una o más estructuras de Fórmula I-IV:
Figure imgf000019_0001
y
Figure imgf000020_0001
en donde,
A1-A3 son independientemente un C, N, O o S;
X1-X3 se seleccionan independientemente entre H, D, alquilo, alquenilo, alquinilo, arilo, heteroalquilo, heteroalquenilo, heteroalquinilo, cicloalquilo, cicloalquenilo, heteroarilo, heterociclo, halo, hidroxilo, anhídrido, carbonilo, carboxilo, carbonato, carboxilato, aldehído, haloformilo, éster, hidroperoxi, peroxi, éter, ortoéster, carboxamida, amina, imina, imida, azida, azo, cianato, isocianato, nitrato, nitrilo, isonitrilo, nitroso, nitro, nitrosooxi, piridilo, sulfhidrilo, sulfuro, disulfuro, sulfinilo, sulfo, tiocianato, isotiocianato, carbonotioilo, fosfino, fosfono, fosfato, Si(OH)3, Ge(OH)3, Sn(OH)3, Si(SH)4, Ge(SH)4, AsO3H, AsO4H, P(SH)3, As(SH)3, SO3H, Sn(SH)4, alquilo C1-C20, heteroalquilo C1-C19, alquenilo C1-C19, heteroalquenilo C1-C19, alquinilo C1-C19, heteroalquinilo C1-C19, cicloalquilo C1-C19, cicloalquenilo C1-C19, sistema anular mixto, en donde uno o más grupos R adyacentes se pueden conectar entre sí para formar uno o más anillos sustituidos seleccionados entre cicloalquilo, cicloalquenilo, heterociclo, arilo y sistema anular mixto; y
R1-R36 se seleccionan independientemente entre H, D, alquilos, alquenilo, alquinilo, arilo, heteroalquilo, heteroalquenilo, heteroalquinilo, cicloalquilo, cicloalquenilo, heteroarilo, heterociclo, halo, hidroxilo, anhídrido, carbonilo, carboxilo, carbonato, carboxilato, aldehído, haloformilo, éster, hidroperoxi, peroxi, éter, ortoéster, carboxamida, amina, imina, imida, azida, azo, cianato, isocianato, nitrato, nitrilo, isonitrilo, nitroso, nitro, nitrosooxi, piridilo, sulfhidrilo, sulfuro, disulfuro, sulfinilo, sulfo, tiocianato, isotiocianato, carbonotioilo, fosfino, fosfono, fosfato, Si(OH)3, Ge(OH)3, Sn(OH)3, Si(SH)4, Ge(SH)4, AsO3H, AsO4H, P(SH)3, As(SH)3, SO3H, Sn(SH)4, alquilo C1-C20, heteroalquilo C1-C19, alquenilo C1-C19, heteroalquenilo C1-C19, alquinilo C1-C19, heteroalquinilo C1-C19, cicloalquilo C1-C19, cicloalquenilo C1-C19, sistema anular mixto, en donde uno o más grupos R adyacentes se pueden conectar entre sí para formar uno o más anillos seleccionados entre cicloalquilo, cicloalquenilo, heterociclo, arilo y sistema anular mixto.
En otra realización, L es un ligando conector orgánico tritópico que comprende una o más estructuras de cualquiera de las Fórmulas I-IV:
Ċ
Figure imgf000021_0001
y
Figure imgf000022_0001
en donde, A1-A3 son independientemente un C, N, O o S;
X1-X3 se seleccionan independientemente entre H, D, alquilo, alquenilo, alquinilo, arilo, heteroalquilo, heteroalquenilo, heteroalquinilo, cicloalquilo, cicloalquenilo, heteroarilo, heterociclo, halo, hidroxilo, anhídrido, carbonilo, carboxilo, carbonato, carboxilato, aldehído, haloformilo, éster, hidroperoxi, peroxi, éter, ortoéster, carboxamida, amina, imina, imida, azida, azo, cianato, isocianato, nitrato, nitrilo, isonitrilo, nitroso, nitro, nitrosooxi, piridilo, sulfhidrilo, sulfuro, disulfuro, sulfinilo, sulfo, tiocianato, isotiocianato, carbonotioilo, fosfino, fosfono, fosfato, Si(OH)3, Ge(OH)3, Sn(OH)3, Si(SH)4, Ge(SH)4, AsO3H, AsO4H, P(SH)3, As(SH)3, SO3H, Sn(SH)4, alquilo C1-C20, heteroalquilo C1-C19, alquenilo C1-C19, heteroalquenilo C1-C19, alquinilo C1-C19, heteroalquinilo C1-C19, cicloalquilo C1-C19, cicloalquenilo C1-C19, sistema anular mixto, en donde uno o más grupos R adyacentes se pueden conectar entre sí para formar uno o más anillos seleccionados entre cicloalquilo, cicloalquenilo, heterociclo, arilo y sistema anular mixto; y
R1, R3-R5, R7-R9, R - R 13, R15-R17, R19-R21, R23-R25, R27-R29, R31-R33, R35-R36 son H; y
R2, R6, R10, R14, R18, R22, R26, R30 y R34 se seleccionan independientemente entre =O, =S, halo, arilo, ariloxi, alcoxi, -O-(CH2)n-CH3 y -O-(CH2)2-O-CH2-CH3, en donde n es un número entero de
2 a 5.
En una realización adicional, L es un ligando conector orgánico tritópico que comprende una o más estructuras de Fórmula l(a), ll(a), lll a IV a :
Figure imgf000023_0001
De acuerdo con la invención, M es un metal de circonio o hafnio, un ion metálico de circonio o hafnio, o un complejo
que contiene metal de circonio o hafnio. En un aspecto más general de la descripción, M es un metal o ion metálico seleccionados entre Li+, Na+, K+, Rb+, Cs+, Be2+, Mg2+, Ca2+, Sr2+, Ba2+, Sc3+, Sc2+, Sc+, Y3+, Y2+, Y+, Ti4+, Ti3+, Ti2+
Zr4+, Zr3+, Zr2+, Hf4+, Hf3+, V5+, V4+, V3+, V2+, Nb5+, Nb4+, Nb3+, Nb2+, Ta5+, Ta4+, Ta3+, Ta2+, Cr6+, Cr5+, Cr4+, Cr3+, Cr2
Cr+, Cr, Mo6+, Mo5+, Mo 4+ , » M*o_3+ , M »o*_22++, » M*_o++ Mo, W®+, W5+, W4+, W3+, W2+, W+, W, Mn7' Mn6+ Mn5+, Mn4+, Mn3+
Mn2+, Mn+, Re7+, Re6+, Re5+ "Re J4 Re3+, Re2+, Re+, Re, Fe6+, Fe4+, Fe3+ Fe2+, Fe+, Fe, Ru8+, Ru7 Ru6+, Ru4+, Ru3+
Ru2+, Os8+, Os'+, Os6+, Os5+, Os4+, Os3+, Os2+, Os+, Os, Co5+, Co4+, Co3+, Co2+, Co+, Rh6+, Rh5+, Rh4+, Rh3+, Rh2+
Rh+, Ir6+, Ir5+, Ir4+, Ir3+, Ir2+, Ir+, Ir, Ni3+, Ni2+, Ni+. Ni, Pd6+, Pd4+, Pd2+, Pd+, Pd, Pt6+, Pt5+, Pt4+, Pt3+, Pt2+, Pt+, Cu4+
Cu3+, Cu2+, Cu+, Ag3+, Aa2+, Ag+, Au5+, Au4+, Au3+, Au2+, Au+, Zn2+, Zn+, Zn, Cd2+, Cd+, Hg4+, Hg2+, Hg+, B3+, B2+, B+
Al3+, Al2+ Al+, Ga3+, G a* Ga+, In3+, In2+, In1+, Tl3+, Tl+, Si4+, Si3+, Si2+, Si+, Ge4+, Ge3+, Ge2+, Ge+, Ge, Sn4+, Sn2+
Pb4+, Pb2+, As5+, As3+, As2+, As+, Sb5+, Sb3+, Bi5+, Bi3+, Te6+, Te5+, Te4+, Te2+, La3+, La2+, Ce4+, Ce3+, Ce2+, Pr4+, Pr3+
Pr2+ O, i Nd3+ O,x Nd2 O+ i, Sm Ox3+, Sm2+, Eu3+, Eu2+, Gd3+, Gd2+, Gd+, Tb4+, Tb3+, Tb2+, Tb+, Db3+, Db2+, Ho3+, Er3+, Tm , Yb , Yb , Lu , y combinaciones de los mismos, incluyendo cualquier complejo que contenga los metales o iones metálicos enumerados anteriormente, así como los correspondientes aniones de sales metálicas. En otro aspecto de la descripción, M es un metal o ion metálico seleccionados entre Li+, Mg2+, Ca2+, Al3+, Al2+, Al+, Ti4+, Ti3+,
Ti2+, Zr4+, Zr3+, Zr2+, Hf^ , Hf3+, y combinaciones de los mismos, incluyendo cualquier complejo que contenga los iones metálicos enumerados, así como cualquier contra-anión de sal metálica correspondiente. En una realización, el MOF es MOF-778 (hf-MOF-777). En una realización adicional, M es un metal de circonio o ion metálico de circonio, que incluye cualquier complejo que contenga circonio, así como cualquier contra-anión de sal metálica correspondiente. En otra realización, la pluralidad de SBU M-O-L conectadas son cúmulos de carboxilato de circonio
que tienen extensiones de 3-c, 4-c, 6-c, 8-c, 9-c, 10-c o 12-c. En otra realización adicional, el MOF es MOF-801, MOF-802, MOF-803, MOF-804, MOF-805, MOF-806, MOF-807, MOF-808, MOF-812, MOF-841, MOF -842 o MOF-867. En otra realización, la pluralidad de SBU M-O-L conectadas son cúmulos hexagonales de carboxilato de circonio conectados por radicales conectores orgánicos basados en ácido benceno-tribenzoico (BTB). En una realización adicional, el MOF tiene una topología 3D de tipo tfz-d que se basa en el apilamiento de capas 2D de tipo kgd-a. En otra realización adicional, las capas están conectadas entre sí a través de aniones conectores. En otra realización adicional, los aniones conectores se seleccionan entre formiato, acetato, ftalato, lactato, oxalato, citrato, fumarato, adipato, antranilato, ascorbato, benzoato, butirato, lactato, malato, malonato, tartrato, succinato, sorbato, cinamato, glutamato, gluconato, propionato, pivalato y valerato. En otra realización, el anión conector es formiato. En otra realización más, el MOF es MOF-777. En otra realización, los aniones conectores comprenden precursores de sitio ácido. En otra realización adicional, los precursores de sitio ácido se seleccionan entre F-, Cl-, ClO-, ClO2-, ClO3-, ClO4-, Br-, BrO-, I-, IO3-, IO4-, NO3-, S2-, HS-, HSO3-, SO32-, SO42-, HSO4-, H2PO42-, PO43-, CO32-, HCO3-, H3BO3, SiO32-,
PF6-, CF3CO2- y CF3SO3-. En otra realización más, el precursor de sitio ácido es HSO3-. En otra realización, el MOF es un ácido sólido fuerte (sa-MOF).
La invención también proporciona un método para producir un MOF de ácido sólido fuerte (sa-MOF) que comprende hacer reaccionar el ligando conector orgánico como se describió anteriormente con un metal o ion de metal de circonio o hafnio a una temperatura elevada durante al menos 2 horas, en presencia de un precursor de sitio ácido.
En una realización, el compuesto precursor de sitio ácido se selecciona entre F-, Cl-, ClO-, ClO2-, ClO3-, ClO4-, Br-,
BrO-, I-, IO3-, IO4-, NO3-, S2-, HS-, HSO3-, SO32-, SO42-, HSO4-, H2PO42-, PO43-, CO32-, HCO3-, H3B CF3CO2- and CF3SO3-. En otra realización, el ligando conector orgánico comprende una estructura de Fórmula I(a),

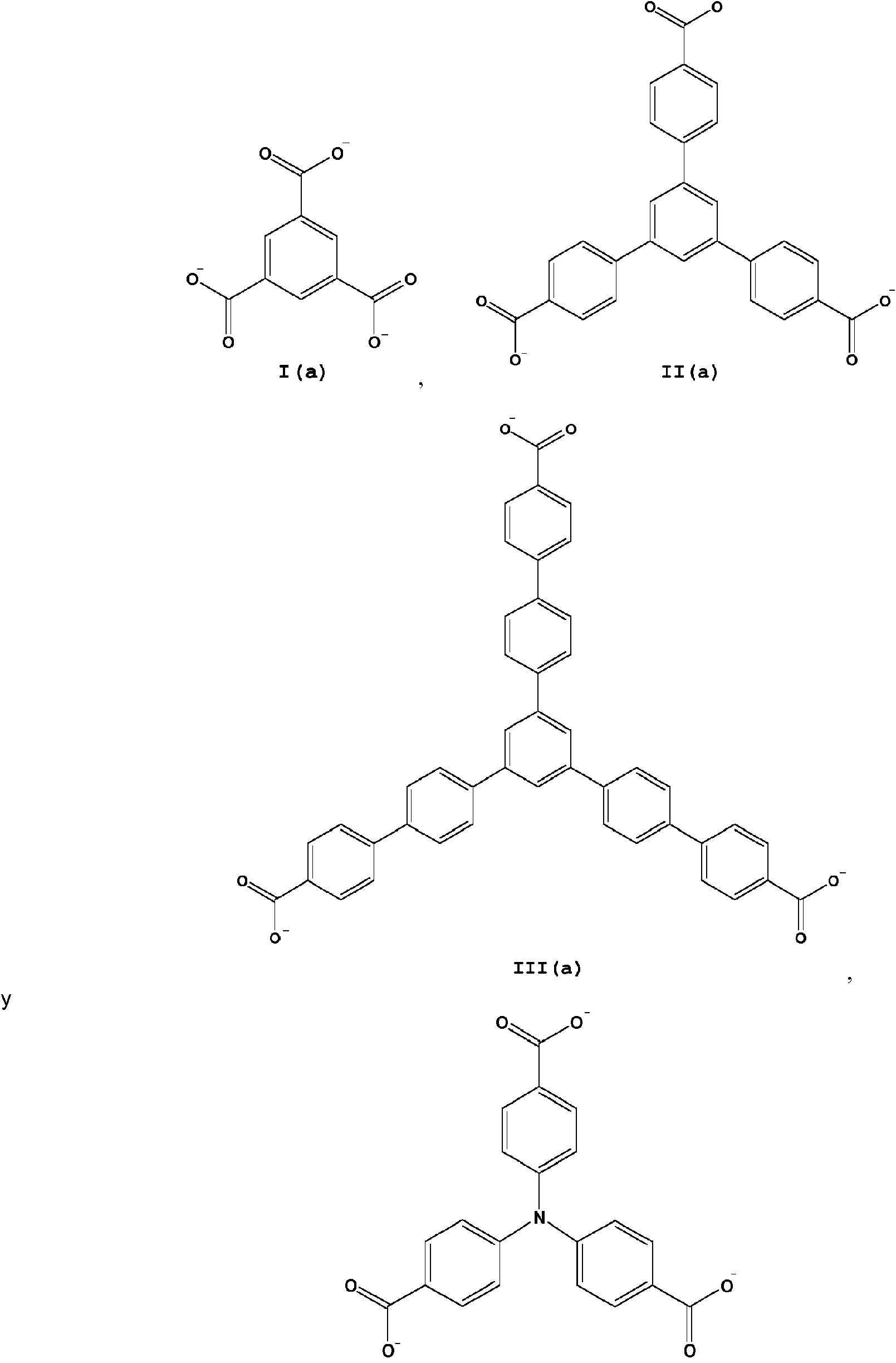

II(a), III(a) o IV(a):
Figure imgf000024_0001
y
Figure imgf000025_0001
La invención también proporciona un sa-MOF producido por un método descrito anteriormente.
La invención también proporciona un dispositivo de almacenamiento y/o separación de gas que comprende un MOF de la invención.
La invención también proporciona un dispositivo que comprende una película delgada o membrana de un MOF de la invención.
La descripción también proporciona un dispositivo catalítico que comprende un sa-MOF de la invención.
Descripción de las Figuras
La Figura 1 proporciona ejemplos de SBU de circonio-carboxilato insaturadas con números de extensión variables, que incluyen una SBU cuboctaédrica (12-c.), una SBU cúbica con doble remate (10-c.), una SBU trigonalantiprismática con triple remate (9-c.), una SBU cúbica (8-c.), una SBU trigonal-antiprismática (6-c.), una SBU cuadrada (4-c.), una SBU tetraédrica (4-c.) y una SBU triangular (3-c.). Las SBU basadas en Zr-carboxilato tienen, como mínimo, las siguientes ventajas: alta simetría, geometrías diversas, robustez y predicción estructural.
La Figura 2A-F proporciona ejemplos de Zr-MOF mediante la incorporación de enlaces cortos/flexionados con extensiones de 12-c. SBU de Zr6O4(OH)4(CO2) i2, SBU de 10-c. Zr6O6(OH)2(CO2) i0 y de 8-c. Zr6O8(CO2)8. (A) Estructura cristalina de MOF-801 con jaulas octaédricas (tamaño de poro fijo de 7,0 Á) y jaulas tetraédricas (tamaño de poro fijo de 5,4 Á); (B) Estructura cristalina de MOF-802 con jaulas octaédricas (tamaño de poro fijo de 5,6 Á) y jaulas tetraédricas (tamaño de poro fijo de 4,0 Á); (C) Estructura cristalina de MOF-804 con jaulas cúbicas truncadas (tamaño de poro fijo de 13,6 Á) y jaulas octaédricas (tamaño de poro fijo de 8,8 Á); (D) Topología subyacente de MOF-801 denominada red fcu ; (E) Topología subyacente de MOF-802 denominada red bct; y (F) Topología subyacente de MOF-803 denominada red reo.
La Figura 3A-C proporciona ejemplos de MOF funcionalizados con hidroxilo mediante la incorporación de conectores ditópicos lineales con SBU de Zr6O4(OH)4(CO2)12 extendidas de 12-c. (A) Estructura cristalina de MOF-804 con jaulas octaédricas (tamaño de poro fijo de 6,8 Á) y jaulas tetraédricas (tamaño de poro fijo de 7,2 Á); (B) Estructura cristalina de MOF-805 con jaulas octaédricas (tamaño de poro fijo de 8,8 Á) y jaulas tetraédricas (tamaño de poro fijo de 8,6 Á); (C) Estructura cristalina de MOF-804 con jaulas octaédricas (tamaño de poro fijo de 12,6 Á) y jaulas tetraédricas (tamaño de poro fijo de Á).
La Figura 4A-B proporciona ejemplos de incorporación de conectores triangulares con SBU de Zr6O4(OH)4(HCOO)6(CO2)6 extendidas de 6-c. (A) Estructuras cristalinas de MOF-777 y MOF-778 (versión isomorfa Hf de MOF-777) en las que se forman SBU hexagonales y el radical de enlace orgánico plano trigonal forma capas kgd unidas mediante puente por formiato en red 3D tfz-d; y (B) Perinterpenetración perpendicular de capas kgd en MOF-778.
La Figura 5A-C proporciona ejemplos de incorporación de un conector cuadrado con SBU de Zr6O8(HCOO)6(RCOO)6 extendidas de 6-c. (A) Jaula tetraédrica para un conector tetraédrico; (B) Estructura cristalina que posee una jaula grande de tipo adamantina; y (C) La topología subyacente de la estructura cristalina es red spn.
La Figura 6A-C proporciona ejemplos de incorporación de enlaces tetraédricos con SBU de Zr6O8(RCOO)8 extendidas de 8c. (A) Diana de topología subyacente de red flu ; (B) Estructura cristalina de MOF-841 que posee una jaula dodecaédrica rómbica; y (C) Estructura cristalina de MOF-842, una ilustración de la expansión isorreticular. La Figura 7 proporciona un esquema para producir MOF-777 conectando unidades de construcción de circonio de forma hexagonal con ligandos conectores orgánicos en forma de triángulo.
La Figura 8A-C demuestra la diferencia en conectividad para SBU de Zr-carboxilato de diferentes MOF. Conectividad para (A) UiO-66; (B) MOF-545; y (C) MOF-777.
La Figura 9 presenta el armazón MOF-777 que muestra la conectividad entre las SBU de Zr-Carboxilato y los grupos conectores BTB. MOF-777 [Zr6O4(OH)4](HCOO)4(OH)2(H20)4BTB2]. Sistema cristalino: ortorrómbico. Grupo espacial: Cmcm. Celda unitaria: a = 34,86 A, b = 20,13 A, c = 16,77 A.
La Figura 10 presenta un diagrama del armazón MOF-777. También se indica un poro de MOF-777 que tiene un diámetro de 4,986 A.
La Figura 11A-C proporciona la estructura cristalina de MOF-777 de (A) vista de arriba hacia abajo; (B) vista en ángulo; y (C) vista lateral.
La Figura 12 proporciona un esquema que muestra una vista de arriba hacia abajo de la estructura reticular de MOF-777 kgd-a que muestra la conexión y colocación de radicales conectores orgánicos de Zr-SBU hexagonal y BTB planar trigonal.
La Figura 13A-C proporciona vistas de cerca que muestran que las capas kgd de MOF-777 están conectadas por moléculas de formiato. (A) eje X directamente fuera de la página; (B) vista en ángulo de 10 grados; y (C) vista lateral de 90 grados.
La Figura 14A-E. presenta un gráfico que muestra (A) variación PXRD al aumentar la cantidad de ácido acético; (B) imagen de SEM de cristales formados mediante el uso de ácido acético; (C) variación de PXRD al aumentar la cantidad de ácido fórmico; (D) imagen de SEM de cristales formados utilizando ácido fórmico; y (E) variación de PXRD al aumentar la cantidad de ácido fórmico y donde se han marcado los picos individuales.
La Figura 15 presenta patrones de PXRD de MOF-777 e imágenes de microscopio óptico de los cristales formados utilizando las condiciones especificadas.
La Figura 16 proporciona imágenes de SEM de varias vistas del armazón MOF-777.
La Figura 17A-B proporciona imágenes de microscopio óptico de MOF-777 utilizando (A) aumento de baja potencia; y (B) aumento de alta potencia.
La Figura 18 muestra SBU desordenadas de MOF-777, donde las SBU están orientadas 180° entre sí.
La Figura 19 presenta los patrones de PXRD sintetizados para el MOF-777 frente al patrón PXRD simulado para el MOF-777.
La Figura 20 presenta datos isotérmicos de N2 para el MOF-777.
La Figura 21 proporciona una comparación de los patrones PRXD para el MOF-777 activado, MOF-777 sintetizado y MOF-777 simulado.
La Figura 22A-B proporciona datos termogravimétricos (TGA) para (A) MOF-777, y (B) UiO-66 y UiO-77.
La Figura 23 proporciona imágenes de microscopio óptico de MOF-777 (arriba) y la variación del patrón de PXRD para el MOF-777 (abajo) cuando MOF-777 se sumerge en agua o metanol durante 3 días.
La Figura 24 presenta patrones de PXRD de MOF-778 e imágenes de microscopio óptico de los cristales formados utilizando las condiciones especificadas.
La Figura 25 presenta patrones de PXRD e imágenes de microscopio óptico de MOF que comprenden las SBU de Hf indicadas y radicales conectores orgánicos.
La Figura 26 presenta patrones de PXRD e imágenes de microscopio óptico de MOF que comprenden las SBU de Zr indicadas y radicales conectores orgánicos.
La Figura 27 presenta un esquema para sintetizar MOF-801, una SBU de Zr-carboxilato de 12 extensiones. También se muestra una imagen óptica de los cristales octaédricos de MOF-801 y una representación del armazón MOF-801. También se indican las características estructurales y los tamaños de poro para el MOF-801.
La Figura 28 proporciona una comparación de los patrones experimentales de PXRD de MOF-801 (SC): como se preparó (arriba) y el patrón simulado (abajo) a partir de los datos de rayos X de un solo cristal.
La Figura 29 proporciona una comparación de los patrones experimentales de PXRD de MOF-801 (P): como se preparó (arriba) y el patrón simulado (abajo) a partir de los datos de rayos X de un solo cristal.
La Figura 30 proporciona una comparación de los patrones experimentales de PXRD de MOF-801: como se preparó (arriba) y el patrón simulado (abajo) a partir de los datos de rayos X de un solo cristal.
La Figura 31 presenta una isoterma de N2 de MOF-801 (P) a 77 K.
La Figura 32 presenta una isoterma de N2 de MOF-801 (SC) a 77 K.
La Figura 33 presenta una isoterma de N2 de MOF-801 activado a 77 K. También se indica el área de superficie de MOF-801.
La Figura 34 presenta una traza de TGA para el MOF-801 (SC) preparado, velocidad de calentamiento: 5°C min-1 en aire.
La Figura 35 presenta una traza de TGA para el MOF-801 (P) preparado, velocidad de calentamiento: 5°C min-1 en aire.
La Figura 36 presenta una traza de TGA para el MOF-801 preparado, velocidad de calentamiento: 5°C min-1 en aire. El análisis TGA indica que MOF-801 es estable hasta 400°C.
La Figura 37 proporciona imágenes de SEM de MOF-801 sintetizado (arriba) y MOF-801 activado (abajo). Los pequeños poros observados en la superficie de MOF-801 activado se deben a que las moléculas de disolvente escapan durante la activación.
La Figura 38 proporciona una comparación de los patrones experimentales de PXRD para una muestra a granel a gran escala de MOF-801: tal como se preparó (arriba) y el patrón simulado (abajo) a partir de los datos de rayos X de un solo cristal.
La Figura 39 demuestra las propiedades de resistencia al agua de MOF-801 comparando los patrones de PXRD de MOF-801 experimental (arriba) después de sumergirlo en agua durante 24 horas con el patrón simulado (abajo) a partir de los datos de rayos X de un solo cristal.
La Figura 40 proporciona el rendimiento del ciclo de captación de agua en MOF-801 (P) a 298 K. La muestra se evacuó durante 2 h a 298 K entre los ciclos.
La Figura 41 presenta un esquema para sintetizar MOF-802, una SBU de Zr-carboxilato de 10 extensiones. También se muestra una imagen óptica de los cristales de MOF-802 y una representación del armazón de MOF-802. Adicionalmente, se presentan las características estructurales de MOF-802, la topología de red btc y el modelo de bolas y varillas para la SBU de 10 extensiones.
La Figura 42 proporciona una comparación de los patrones experimentales de PXRD para el MOF-802: patrón preparado (arriba) y patrón simulado (abajo) a partir de los datos de rayos X de un solo cristal.
La Figura 43 presenta una isoterma de H2 de MOF-802 a 77 K. Los poros de MOF-802 (~4 A) son demasiado pequeños para una medición de sorción de N2 a 77 K.
La Figura 44 presenta una traza de TGA para el MOF-802 como se preparó, velocidad de calentamiento: 5°C min-1 en aire.
La Figura 45 proporciona el rendimiento del ciclo de captación de agua en MOF-802 a 298 K. La muestra se evacuó durante 2 h a 298 K entre los ciclos.
La Figura 46 presenta un esquema para sintetizar MOF-803, una SBU de Zr-carboxilato de 8 extensiones. También se muestra una imagen óptica de los cristales de MOF-803 y una representación del armazón MOF-803. Las características estructurales de MOF-803, la topología de red reo-a y el modelo de bolas y varillas para la SBU de 8 extensiones se presentan más adelante.
La Figura 47 proporciona una comparación de los patrones experimentales de PXRD para el MOF-803: como se preparó (arriba) y patrón simulado (abajo) a partir de los datos de rayos X de un solo cristal.
La Figura 48 establece que MOF-803 se puede activar parcialmente al calentar a vacío, mientras que se puede activar completamente mediante el uso de un procedimiento con CO2 súper crítico y calentamiento al vacío.
La Figura 49 presenta una isoterma de H2 de MOF-803 a 77 K y 87 K.
La Figura 50 proporciona una curva de sorción para H2 por MOF-803. Qst = 7,05 kJ/mol a absorción cero.
La Figura 51 presenta una isoterma de N2 de MOF-803 a 77 K.
La Figura 52 proporciona el rendimiento del ciclo de captación de agua en MOF-803 a 298 K. La muestra se evacuó durante 2 h a 298 K entre los ciclos.
Figura 53 presenta un esquema para sintetizar MOF-804, una SBU de Zr-carboxilato funcionalizada con OH. También se muestra una representación del armazón MOF-803 y las características estructurales de MOF-803. La Figura 54 presenta una isoterma de N2 de MOF-804 a 77 K.
La Figura 55 proporciona una comparación de isotermas de H2 para el MOF-804 y MOF-75 (Mg) a 77 K, y MOF-804 a 87 K.
La Figura 56 proporciona una curva de sorción para H2 por MOF-804. Qst = 8,45 kJ/mol a absorción cero.
La Figura 57 proporciona curvas de absorbancia de captación para CO2, N2 y CH4 por MOF-804 a 298 K, 283 K y 273 K bajo presiones de gas crecientes.
La Figura 58 proporciona una curva de sorción para CO2 por MOF-804. Qst(CO2) = 30,2 kJ/mol a absorción cero. La Figura 59 proporciona el rendimiento del ciclo de captación de agua en MOF-804 a 298 K. La muestra se evacuó durante 2 h a 298 K entre los ciclos.
La Figura 60 presenta un esquema para sintetizar MOF-805. También se muestra una representación del armazón MOF-805.
La Figura 61 proporciona una comparación de los patrones experimentales de PXRD para el MOF-805: como se preparó (arriba) y el patrón simulado (abajo) a partir de los datos de rayos X de un solo cristal.
La Figura 62 presenta una isoterma de N2 de MOF-805 a 77 K.
La Figura 63 presenta una traza de TGA para el MOF-805 preparado, velocidad de calentamiento: 5°C min-1 en aire. La Figura 64 proporciona el rendimiento del ciclo de captación de agua en MOF-805 a 298 K. La muestra se evacuó durante 2 h a 298 K entre los ciclos.
La Figura 65 presenta un esquema para sintetizar MOF-806. También se muestra una imagen óptica de los cristales de MOF-806 y una representación del armazón MOF-806.
La Figura 66 proporciona una comparación de los patrones experimentales de PXRD para el MOF-806: como se preparó (arriba) y el patrón simulado (abajo) a partir de los datos de rayos X de un solo cristal.
La Figura 67 presenta una isoterma de N2 de MOF-806 a 77 K.
La Figura 68 proporciona una traza de TGA para el MOF-806 preparado, velocidad de calentamiento: 5°C min-1 en aire.
La Figura 69 proporciona el rendimiento del ciclo de captación de agua en MOF-806 a 298 K. La muestra se evacuó durante 2 h a 298 K entre los ciclos.
La Figura 70 presenta un esquema para sintetizar MOF-807. También se muestra una representación del armazón MOF-807.
La Figura 71 presenta un esquema para sintetizar MOF-808. También se muestra una representación del armazón MOF-808 y un primer plano de la extensión de 6c de la SBU. Las características estructurales de MOF-808 y la topología de la red spn-a se presentan más adelante.
La Figura 72 presenta una isoterma de N2 de MOF-808 a 77 K.
La Figura 73 proporciona una traza de TGA para el MOF-808 preparado, velocidad de calentamiento: 5°C min-1 en aire.
La Figura 74 proporciona el rendimiento del ciclo de captación de agua en MOF-808 a 298 K. La muestra se evacuó durante 2 h a 298 K entre los ciclos.
La Figura 75 presenta un esquema para sintetizar MOF-812, una SBU de Zr-carboxilato basada en un conector tetraédrico. También se muestra una representación del armazón MOF-812. Se presentan adicionalmente las características estructurales de MOF-812, la topología de la red ith-a, y el modelo de bolas y varillas para la SBU cuboctaédrica de 12 c.
La Figura 76 proporciona una comparación de los patrones experimentales de PXRD de MOF-812: como se preparó (arriba) y el patrón simulado (abajo) a partir de los datos de rayos X de un solo cristal.
La Figura 77 presenta un esquema para sintetizar MOF-841, una SBU de Zr-carboxilato basada en un conector tetraédrico. También se muestra una imagen óptica de los cristales de MOF-841 y una representación del armazón MOF-841. Las características estructurales de MOF-841 y la topología de la red flu-a se presentan adicionalmente. La Figura 78 proporciona una comparación de los patrones experimentales de PXRD de MOF-841: como se preparó (arriba) y el patrón simulado (abajo) a partir de los datos de rayos X de un solo cristal.
La Figura 79 presenta una isoterma de N2 de MOF-841 a 77 K.
La Figura 80 presenta una isoterma de N2 de MOF-841 activado a 77 K.
La Figura 81 proporciona una comparación de isotermas de H2 de MOF-841, MOF-74 (Mg) y MOF-177 a 77 K. La Figura 82 proporciona una comparación de isotermas de H2 de MOF-841, MOF-74 (Mg) y MOF-177 a temperatura ambiente.
La Figura 83 presenta una traza de TGA para el MOF-841 preparado, velocidad de calentamiento: 5°C min-1 en aire. La Figura 84 presenta una traza de TGA para el MOF-841 preparado y el MOF-841 activado, velocidad de calentamiento: 5°C min-1 en aire. El TGA muestra que la estabilidad de MOF-841 es de al menos hasta 300°C. La Figura 85 proporciona el rendimiento del ciclo de captación de agua en MOF-841 a 298 K. La muestra se evacuó durante 2 h a 298 K entre los ciclos.
La Figura 86 presenta un esquema para sintetizar MOF-842, una SBU de Zr-carboxilato basada en un conector tetraédrico. También se muestra una imagen óptica de los cristales de MOF-842 y una representación del armazón MOF-842.
La Figura 87 presenta un esquema para sintetizar MOF-867, una SBU de Zr-carboxilato basada en un conector que puede metalizarse. También se muestra una representación del armazón MOF-867.
La Figura 88 proporciona una comparación de los patrones experimentales de PXRD para el MOF-867: como se preparó (arriba) y el patrón simulado (abajo) a partir de los datos de rayos X de un solo cristal.
La Figura 89 establece que las moléculas de formiato en los MOF con Zr-SBU se pueden reemplazar por moléculas de sulfato tras el tratamiento con ácido hidrogenosulfúrico acuoso.
La Figura 90 proporciona patrones de PXRD de MOF-808 tratados con diversas concentraciones molares de H2SO4 indicando que el armazón MOF-808 es resistente y estructuralmente estable hasta H2SO41,0 M.
La Figura 91 presenta datos de la isoterma de N2 para el MOF-808 con diferentes concentraciones molares de H2SO4 indicando que la porosidad del armazón se mantiene en condiciones ácidas.
La Figura 92 proporciona seguimientos mediante IR de MOF-808 y MOF-808 tratados con H2SO4 0,1 M. Apareciendo picos adicionales a 996, 1165, 1301 cm-1 correspondientes a los modos vibratorios V3 de los grupos SO4 de unión.
La Figura 93 presenta análisis TGA de MOF-808 tratado con H2SO4 0,1 M bajo atmósfera de nitrógeno. Una pequeña etapa en torno a 300°C se atribuye a la pérdida del formiato residual y la adsorción de agua. Una gran etapa a 500°C se correlaciona con la descomposición del armazón.
La Figura 94 proporciona isotermas de N2 para el MOF-808 tratado con H2SO40,1 M a varias temperaturas. Cuando la muestra se activó a una temperatura superior a 300°C, se detectó una disminución de captación de N2 indicando el colapso del armazón con un cambio de color correspondiente del armazón de blanco a negro.
La Figura 95 proporciona una ilustración de la SBU de circonio-carboxilato de MOF-808 que ha sido tratada con H2SO4 0,1M. Se indican las moléculas de sulfato unidas a la SBU (arriba). Un primer plano de una molécula de sulfato unida (abajo). La densidad de electrones indica que los sitios de coordenadas que anteriormente estaban ocupados por aniones de formiato están ocupados por grupos SO4 que tienen dos orientaciones. Aproximadamente hay 3 SO4 por SBU según la ocupación del sitio.
Descripción detallada
Como se emplea en la presente memoria y en las reivindicaciones adjuntas, las formas singulares "un", "uno", “una”, “el” y "la" incluyen referentes plurales a menos que el contexto indique claramente lo contrario. Así, por ejemplo, la referencia a "un ligando conector orgánico" incluye una pluralidad de dichos ligandos conectores y la referencia a "el ion metálico" incluye la referencia a uno o más iones metálicos y equivalentes de los mismos conocidos por los expertos en la técnica, etcétera.
A menos que se defina lo contrario, todos los términos técnicos y científicos utilizados en la presente memoria tienen el mismo significado que entiende comúnmente un experto en la técnica. Aunque muchos métodos y reactivos son similares o equivalentes a los descritos en la presente memoria, los métodos y materiales ilustrativos se presentan en la presente memoria.
Asimismo, el uso de "o" significa "y/o" a menos que se indique lo contrario. De manera similar, "comprenden", "comprende", "que comprende", "incluyen", "incluye" y "que incluye" son intercambiables y no se pretende que sean limitantes.
Se debe entender adicionalmente que cuando las descripciones de diversas realizaciones utilizan el término "que comprende", los expertos en la técnica entenderán que, en algunos casos específicos, una realización se puede describir alternativamente utilizando el lenguaje "que consiste esencialmente en" o "que consiste en".
El término "alquilo" se refiere a un grupo orgánico que está compuesto de átomos de carbono e hidrógeno que contiene enlaces covalentes sencillos entre carbonos. Típicamente, un "alquilo" como se emplea en esta descripción, se refiere a un grupo orgánico que contiene de 1 a 30 átomos de carbono, a menos que se indique lo contrario. Donde si hay más de 1 carbono, los carbonos se pueden conectar de manera lineal, o alternativamente si hay más de 2 carbonos, los carbonos también se pueden conectar de manera ramificada para que la cadena principal contenga uno o más carbonos secundarios, terciarios o cuaternarios. Un alquilo puede estar sustituido o no sustituido, a menos que se indique lo contrario.
El término "alquenilo" se refiere a un grupo orgánico que está compuesto de átomos de carbono e hidrógeno que contiene al menos un enlace covalente doble entre dos carbonos. Típicamente, un "alquenilo" como se emplea en esta descripción, se refiere a un grupo orgánico que contiene de 1 a 30 átomos de carbono, a menos que se indique lo contrario. Si bien un alquenilo C1- puede formar un doble enlace a un carbono de una cadena principal, un grupo alquenilo de tres o más carbonos puede contener más de un doble enlace. En ciertos casos, el grupo alquenilo se conjugará, en otros casos el grupo alquenilo no se conjugará, y en otros casos el grupo alquenilo puede tener tramos de conjugación y tramos de no conjugación. Adicionalmente, si hay más de 1 carbono, los carbonos se pueden conectar de manera lineal, o alternativamente, si hay más de 3 carbonos, los carbonos también se pueden conectar de manera ramificada para que la cadena principal contenga uno o más carbonos secundarios, terciarios o cuaternarios. Un alquenilo puede estar sustituido o no sustituido, a menos que se indique lo contrario.
El término "alquinilo" se refiere a un grupo orgánico que está compuesto de átomos de carbono e hidrógeno que contiene un triple enlace covalente entre dos carbonos. Típicamente, un "alquinilo" como se emplea en esta descripción, se refiere a un grupo orgánico que contiene de 1 a 30 átomos de carbono, a menos que se indique lo contrario. Mientras que un alquinilo C1- puede formar un triple enlace a un carbono de una cadena principal, un grupo alquinilo de tres o más carbonos puede contener más de un triple enlace. Donde si hay más de 1 carbono, los carbonos pueden estar conectados de manera lineal, o alternativamente si hay más de 4 carbonos, entonces los carbonos también se pueden conectar de manera ramificada para que la cadena principal contenga uno o más carbonos secundarios, terciarios o cuaternarios. Un alquinilo puede estar sustituido o no sustituido, a menos que se indique lo contrario.
El término "cicloalquilo", como se emplea en esta descripción, se refiere a un alquilo que contiene al menos 3 átomos de carbono, pero no más de 12 átomos de carbono conectados para que forme un anillo. Un "cicloalquilo" para los propósitos de esta descripción abarca de 1 a 12 anillos de cicloalquilo, en donde cuando el cicloalquilo es mayor que 1 anillo, los anillos de cicloalquilo se unen de modo que se conecten, se fusionen o una combinación de los mismos. Un cicloalquilo puede estar sustituido o no sustituido, o en el caso de más de un anillo de cicloalquilo, uno o más anillos pueden estar no sustituidos, uno o más anillos pueden estar sustituidos, o una combinación de los mismos.
El término "cicloalquenilo", como se emplea en esta descripción, se refiere a un alqueno que contiene al menos 3 átomos de carbono, pero no más de 12 átomos de carbono conectados para que forme un anillo. Un "cicloalquenilo" para los propósitos de esta descripción abarca de 1 a 12 anillos de cicloalquenilo, en donde cuando el cicloalquenilo es mayor que 1 anillo, los anillos de cicloalquenilo se unen de modo que se conecten, se fusionen o una combinación de los mismos. Un cicloalquenilo puede estar sustituido o no sustituido, o en el caso de más de un anillo de cicloalquenilo, uno o más anillos pueden estar no sustituidos, uno o más anillos pueden estar sustituidos, o una combinación de los mismos.
El término "arilo", como se emplea en esta descripción, se refiere a un sistema anular plano conjugado con nubes de electrones pi deslocalizados que contienen solo carbono como átomos anulares. Un "arilo" para los fines de esta descripción abarca de 1 a 12 anillos de arilo en donde cuando el arilo es mayor que 1 anillo, los anillos de arilo se unen de modo que se conecten, se fusionen o una combinación de los mismos. Un arilo puede estar sustituido o no sustituido, o en el caso de más de un anillo de arilo, uno o más anillos pueden estar no sustituidos, uno o más anillos pueden estar sustituidos, o una combinación de los mismos.
El término "heterociclo", como se emplea en esta descripción, se refiere a estructuras anulares que contienen al menos 1 átomo anular que no es carbono. Un "heterociclo" para los propósitos de esta descripción abarca de 1 a 12 anillos de heterociclo en donde cuando el heterociclo es mayor que 1 anillo, los anillos de heterociclo se unen de modo que se conecten, se fusionen o una combinación de los mismos. Un heterociclo puede ser un heteroarilo o no aromático, o en el caso de más de un anillo de heterociclo, uno o más anillos pueden ser no aromáticos, uno o más anillos pueden ser heteroarilos, o una combinación de los mismos. Un heterociclo puede estar sustituido o no sustituido, o en el caso de más de un anillo heterociclo, uno o más anillos pueden estar no sustituidos, uno o más anillos pueden estar sustituidos, o una combinación de los mismos. Típicamente, el átomo anular que no es carbono es N, O, S, Si, Al, B o P. En caso de que haya más de un átomo anular no carbónico, estos átomos anulares que no son carbono pueden ser el mismo elemento o una combinación de elementos diferentes., tales como N y O. Los ejemplos de heterociclos incluyen, pero no se limitan a: un heterociclo monocíclico tal como aziridina, oxirano, tiirano, azetidina, oxetano, tieno, pirrolidina, pirrolina, imidazolidina, pirazolidina, pirazolina, dioxolano, sulfolano 2, 3-dihidrofurano, 2,5-dihidrofurano, tetrahidrofurano, tiofano, piperidina, 1,2,3,6-tetrahidropiridina, piperazina, morfolina, tiomorfolina, pirano, tiopirano, 2,3-dihidropirano, tetrahidropirano, 1,4-dihidropiridina, 1,4-dioxano, 1,3-dioxano, dioxano, homopiperidina, 2,3,4,7-tetrahidro-1H-azepina, homopiperazina, 1,3-dioxepano, 4,7-dihidro-1,3-dioxepina y óxido de hexametileno; y heterociclos policíclicos tales como indol, indolina, isoindolina, quinolina, tetrahidroquinolina, isoquinolina, tetrahidroisoquinolina, 1,4-benzodioxano, cumarina, dihidrocumarina, benzofurano, 2,3-dihidrobenzofurano, isobenzofurano, cromeno, cromano, isocromano, xantexo, fenoxatiina, tiantreno, indolizina, isoindol, indazol, purina, ftalazina, naftiridina, quinoxalina, quinazolina, cinolina, pteridina, fenantridina, perimidina, fenantrolina, fenazina, fenotiazina, fenoxazina, 1,2-benzisoxazol, benzotiofeno, benzoxazol, benzotiazol, benzimidazol, benzotriazol, tioxantina, carbazol, carbolina, acridina, pirolizidina, y quinolizidina. Adicionalmente de los heterociclos policíclicos descritos anteriormente, el heterociclo incluye heterociclos policíclicos en donde la fusión de anillos entre dos o más anillos incluye más de un enlace común a ambos anillos y más de dos átomos comunes a ambos anillos. Los ejemplos de tales heterociclos puenteados incluyen quinuclidina, diazabiciclo[2,2,1]heptano y 7-oxabiciclo[2,2,1]heptano.
Los términos "grupo heterocíclico", "radical heterocíclico", "heterocíclico" o "heterociclo" empleados solos o como sufijo o prefijo, se refieren a un heterociclo del que se han eliminado uno o más hidrógenos.
El término "hetero-" cuando se usa como prefijo, tal como, heteroalquilo, heteroalquenilo, heteroalquinilo o heterohidrocarburo, para el propósito de esta descripción se refiere al hidrocarburo especificado que tiene uno o más átomos de carbono reemplazados por átomos que no son de carbono como parte de la cadena principal. Los ejemplos de tales átomos que no son de carbono incluyen, pero no se limitan a, N, O, S, Si, Al, B y P. Si hay más de un átomo que no es de carbono en la cadena parental con base hetero-, este átomo puede ser el mismo elemento o puede ser una combinación de diferentes elementos, tales como N y O.
El término "sistema anular mixto" se refiere a estructuras anulares opcionalmente sustituidas que contienen al menos dos anillos, y en donde los anillos están unidos entre sí mediante conexión, fusión o una combinación de los mismos. Un sistema anular mixto comprende una combinación de diferentes tipos de anillo, que incluyen cicloalquilo, cicloalquenilo, arilo y heterociclo.
El término "no sustituido" con respecto a hidrocarburos, heterociclos y similares, se refiere a estructuras en las que la cadena parental no contiene sustituyentes.
El término "sustituido" con respecto a hidrocarburos, heterociclos y similares, se refiere a estructuras en las que la cadena parental contiene uno o más sustituyentes.
El término "sustituyente" se refiere a un átomo o grupo de átomos sustituidos en lugar de un átomo de hidrógeno. Para los propósitos de esta descripción, un sustituyente incluiría átomos de deuterio.
El término "hidrocarburos" se refiere a grupos de átomos que contienen solo carbono e hidrógeno. Los ejemplos de hidrocarburos que se pueden utilizar en esta descripción incluyen, pero no están limitados a, alcanos, alquenos, alquinos, arenos y bencilos.
El término "grupo funcional" o "FG" se refiere a grupos específicos de átomos dentro de moléculas que son responsables de las reacciones químicas características de esas moléculas. Si bien el mismo grupo funcional sufrirá la misma reacción química o reacciones similares, independientemente del tamaño de la molécula de la que forma parte, su reactividad relativa puede ser modificada por grupos funcionales cercanos. Los átomos de los grupos funcionales están conectados entre sí y al resto de la molécula por enlaces covalentes. Los ejemplos de FG que se pueden utilizar en esta descripción incluyen, pero no se limitan a, alquilos sustituidos o no sustituidos, alquenilos sustituidos o no sustituidos, alquinilos sustituidos o no sustituidos, arilos sustituidos o no sustituidos, heteroalquilos sustituidos o no sustituidos, heteroalquenilos sustituidos o no sustituidos, heteroalquinilos sustituidos o no sustituidos, cicloalquilos sustituidos o no sustituidos, cicloalquenilos sustituidos o no sustituidos, heteroarilos sustituidos o no sustituidos, heterociclos sustituidos o no sustituidos, grupos halo, hidroxilos, anhídridos, carbonilos, carboxilos, carbonatos, carboxilatos, aldehídos, haloformilos, ésteres, hidroperoxi, peroxi, éteres, ortoésteres, carboxamidas, aminas, iminas, imidas, azidas, azos, cianatos, isocianatos, nitratos, nitrilos, isonitrilos, nitrosos, nitros, nitrosooxi, piridilos, sulfhidrilos, sulfuros, disulfuros, sulfinilos, grupos sulfo, tiocianatos, isotiocianos carbonotioilos, fosfinos, fosfonos, fosfatos, Si(OH)3, Ge(OH)3, Sn(OH)3, Si(SH)4, Ge(SH)4, AsO3H, AsO4H, P(SH)3, As(SH)3, SO3H, Si(OH)3, Ge(OH)3, Sn(OH)3, Si(SH)4, Ge(SH)4, Sn(SH)4, AsO3H, AsO4H, P(SH)3 y As(SH)3.
El término "precursor de sitio acídico" o "precursor de sitio ácido" como se emplea en la presente memoria se refiere a ligandos que poseen grupos funcionales capaces de convertirse en ácidos de Bronsted y/o de Lewis.
Adicionalmente, los "precursores de sitios ácidos" se pueden utilizar en la preparación de MOF de ácido sólido fuerte
(sa-MOF). Los ejemplos de precursores de sitios ácidos incluyen, pero no se limitan a, F" Cl", ClO", C O 2", C O 3",
ClO4-, Br", BrO", I", IO3", IO4", NO3", S2", HS", HSO3", SO32", SO42", HSO4", H2PO42", PO43", CO3 PFa" y aniones de ácidos orgánicos, tales como CF3CO2" y CF3SO3".
Como se emplea en la presente memoria, una línea ondulada que se cruza con otra línea que está conectada a un átomo indica que este átomo está unido covalentemente a otra entidad que está presente pero que no está representada en la estructura. Una línea ondulada que no se cruza con una línea, pero está conectada a un átomo indica que este átomo está interactuando con otro átomo mediante un enlace o algún otro tipo de asociación identificable.
Los armazones organometálicos (MOF) son materiales cristalinos porosos que se construyen conectando cúmulos metálicos denominados Unidades de Unión Secundarias (SBU) y radicales conectores orgánicos. Los MOF tienen una gran área superficial y alta porosidad que les permite ser utilizados en diversos campos, tales como el almacenamiento de gas, la catálisis y los sensores. Sin embargo, los MOF que son química y térmicamente estables son raros. Adicionalmente, se ha informado que muy pocos MOF son resistentes al agua y, por lo tanto, capaces de absorber agua. En consecuencia, los MOF se han restringido generalmente en su uso a entornos gaseosos y condiciones ambientales suaves (es decir, a temperaturas inferiores a 50°C). Sin embargo, muchos procedimientos industriales y ambientales se realizan en entornos mucho más duros y variables que utilizan no solo calor sino también disolventes.
Se descubrió que los MOF compuestos por SBU que comprenden metales, iones metálicos o complejos que contienen metales que pueden formar enlaces muy fuertes con átomos de oxígeno a partir de radicales conectores orgánicos basados en carboxilato que tienen geometrías específicas tienen altas estabilidades térmicas y resistencia a los disolventes y a los ácidos. En consecuencia, los MOF de la descripción se pueden utilizar en condiciones y entornos de reacción adversos. Por ejemplo, los MOF descritos en la presente memoria pueden servir como adsorbentes en procedimientos de transformación de calor por adsorción utilizando disolventes acuosos u orgánicos;
como materiales conductores de protones en entornos ácidos; como materiales ácidos sólidos fuertes; y como catalizadores en procedimientos industriales de alta temperatura y alta presión.
Los métodos de síntesis proporcionados en la presente memoria permiten la producción de MOF de cristal único que son lo suficientemente grandes como para caracterizarse por difracción de rayos X, y generalmente son aplicables para permitir la caracterización de muchos tipos de MOF nuevos que comprenden varios metales y conectores que varían según longitud, formas/geometría y/o funcionalidad. Los métodos de síntesis descritos en la presente memoria permiten el control sobre la extensión (p. ej., 12, 10, 8, 6 y 4) de cúmulos de SBU de metal"carboxilato y pueden producir MOF con radicales conectores orgánicos ditópicos lineales, radicales conectores orgánicos ditópicos flexionados, radicales conectores orgánicos tritópicos, radicales conectores orgánicos cuadrados o radicales conectores orgánicos tetraédricos. Los MOF de la descripción pueden comprender razones y funcionalidades de metales multivariantes para ajustar los MOF para que tengan propiedades de adsorción y dinámica de poro específicas. Los MOF de la descripción están relacionados por tener resistencia térmica, a los disolventes y/o a los ácidos.
Adicionalmente, debido a las propiedades de resistencia a los ácidos de los MOF descritos en la presente memoria, los MOF de la descripción se pueden sintetizar como ácidos sólidos fuertes, o modificarse después de la síntesis para ser ácidos sólidos fuertes. Los ácidos sólidos fuertes son materiales catalíticos importantes que pueden utilizarse en diversas industrias. Por ejemplo, la catálisis de sólido"acido se usa mucho en la refinación de petróleo y la industria química. Aunque en la mayoría de los casos se conoce la naturaleza de los sitios activos de los ácidos sólidos y su comportamiento químico puede ser modelado o sometido a hipótesis, las industrias se pueden beneficiar de los materiales ácidos sólidos que tienen mayores eficiencias, selectividades, estabilidades y respeto al medio ambiente, además de tener menores costes. Los MOF descritos en la presente memoria son ideales como sustratos ácidos sólidos. Las propiedades de resistencia a los ácidos de los MOF junto con una estructura altamente ordenada proporcionan una plataforma para estudiar y simular sitios para la incorporación de precursores ácidos.
Adicionalmente, mediante el uso de diversos radicales conectores orgánicos e iones metálicos, los MOF descritos en la presente memoria son altamente ajustables y se pueden adaptar para proporcionar entornos catalíticos de ácidos sólidos adecuados para aplicaciones concretas. Por ejemplo, los MOF de acidos sólidos (sa~MOF) descritos en la presente memoria se pueden utilizar para catalizar una variedad de reacciones que incluyen alquilaciones, isomerizaciones, condensaciones, eterificaciones, acilaciones, esterificaciones, nitraciones, oligomerizaciones, reacciones de Fischer"Tropsch, craqueo y reacciones de acoplamiento oxidativo de metano.
En un aspecto particular, la descripción proporciona armazones organometálicos con resistencia térmica, a los ácidos, y/o a los disolventes que comprenden una pluralidad de unidades de unión secundaria (SBU) M~O~L conectadas, en donde M es un metal, ion metálico o complejo que contiene metal; O es un átomo de oxígeno de un
cúmulo de conexión basado en carboxilato; y L es un ligando conector orgánico que comprende un alquilo C1-C20 opcionalmente sustituido, alquenilo C1-C19 opcionalmente sustituido, alquinilo C1-C20 opcionalmente sustituido, heteroalquilo C1-C20 opcionalmente sustituido, heteroalquenilo C1-C20 opcionalmente sustituido, heteroalquinilo C1-C20 opcionalmente sustituido, cicloalquilo C3-C12 opcionalmente sustituido, cicloalquenilo C3-C12 opcionalmente sustituido, arilo opcionalmente sustituido, heterociclo opcionalmente sustituido o sistema anular mixto opcionalmente sustituido, en donde el ligando conector comprende al menos dos o más cúmulos de conexión de carboxilato.
En un cierto aspecto, la descripción proporciona armazones organometálicos que tienen resistencia térmica, a los ácidos, y/o a los disolventes que comprenden una pluralidad de unidades de unión secundaria (SBU) M-O-L conectadas, en donde M es un metal, ion metálico o complejo que contiene metal; O es un átomo de oxígeno de un cúmulo de conexión basado en carboxilato; y L es un ligando conector orgánico que comprende una o más estructuras de Fórmula I-XII:
Figure imgf000036_0002
en donde,
A1-A8 son independientemente un C, N, O o S;
A9 se selecciona entre
Figure imgf000036_0001
X1-X8 se seleccionan independientemente entre H, D, FG opcionalmente sustituido, alquilo C1-C20 opcionalmente sustituido, heteroalquilo C1-C19 opcionalmente sustituido, alquenilo C1-C19 opcionalmente sustituido, heteroalquenilo C1-C19 opcionalmente sustituido, alquinilo C1-C19 opcionalmente sustituido, heteroalquinilo C1-C19 opcionalmente sustituido, cicloalquilo C1-C19 opcionalmente sustituido, cicloalquenilo C i-C i9 opcionalmente sustituido, arilo opcionalmente sustituido, heterociclo opcionalmente sustituido, sistema anular mixto opcionalmente sustituido, en donde uno o más grupos R adyacentes se pueden conectar entre sí para formar uno o más anillos sustituidos seleccionados del grupo que comprende cicloalquilo, cicloalquenilo, heterociclo, arilo y sistema anular mixto; y
R1-R186 se seleccionan independientemente entre H, D, FG opcionalmente sustituido, alquilo C1-C20 opcionalmente sustituido, heteroalquilo C1-C19 opcionalmente sustituido, alquenilo C1-C19 opcionalmente sustituido, heteroalquenilo C1-C19 opcionalmente sustituido, alquinilo C1-C19 opcionalmente sustituido, heteroalquinilo C1-C19 opcionalmente sustituido, cicloalquilo C1-C19 opcionalmente sustituido, cicloalquenilo C1-C19 opcionalmente sustituido, arilo opcionalmente sustituido, heterociclo opcionalmente sustituido, sistema anular mixto opcionalmente sustituido, en donde uno o más grupos R adyacentes se pueden conectar entre sí para formar uno o más anillos sustituidos seleccionados del grupo que comprende cicloalquilo, cicloalquenilo, heterociclo, arilo y sistema anular mixto Cabe señalar que se representa un carboxilato en los ligandos conectores representados en la presente memoria. Estos carboxilatos sufren condensación con, por ejemplo, un metal o ion metálico para formar un enlace M-O, en donde M es el metal o ion metálico y O es el oxígeno del carboxilato.
En otro aspecto, la descripción proporciona armazones organometálicos que tienen resistencia térmica, a los ácidos y/o a los disolventes que comprenden una pluralidad de unidades de unión secundaria (SBU) M-O-L conectadas, en donde M es un metal, ion metálico o complejo que contiene metal; O es un átomo de oxígeno de un cúmulo de conexión basado en carboxilato; y L es un ligando conector orgánico diptópico lineal que comprende una o más estructuras de Fórmula V-VII:
Figure imgf000037_0001
en donde,
R37-R54 se seleccionan independientemente entre H, D, FG opcionalmente sustituido, alquilo C1-C20 opcionalmente sustituido, heteroalquilo C1-C19 opcionalmente sustituido, alquenilo C1-C19 opcionalmente sustituido, heteroalquenilo C1-C19 opcionalmente sustituido, alquinilo C1-C19 opcionalmente sustituido, heteroalquinilo C1-C19 opcionalmente sustituido, cicloalquilo C1-C19 opcionalmente sustituido, cicloalquenilo C1-C19 opcionalmente sustituido, arilo opcionalmente sustituido, heterociclo opcionalmente sustituido, sistema anular mixto opcionalmente sustituido, en donde uno o más grupos R adyacentes se pueden conectar entre sí para formar uno o más anillos sustituidos seleccionados del grupo que comprende cicloalquilo, cicloalquenilo, heterociclo, arilo y sistema anular mixto.
En otro aspecto más, la descripción proporciona armazones organometálicos que tienen resistencia térmica, a los ácidos y/o a los disolventes que comprenden una pluralidad de unidades de unión secundaria (SBU) M-O-L conectadas, en donde M es un metal, ion metálico o complejo que contiene metal; O es un átomo de oxígeno de un cúmulo de conexión basado en carboxilato; y L es un ligando conector orgánico diptópico lineal que comprende una o más estructuras de Fórmula V(a), VI(a), VI(b) y VII(a):
Figure imgf000038_0002
En un aspecto particular, los MOF descritos en la presente memoria se basan en la extensión de cúmulos de X6(^3-OH)8(COO)12 (donde X es un ion metálico) cuboctaédricos de 12 carbonos con conectores ditópicos lineales, lo que da como resultado armazones 3D que poseen jaulas tetraédricas y jaulas octaédricas en topología neta fcu .
En un aspecto alternativo, la descripción proporciona armazones organometálicos que tienen resistencia térmica, a los ácidos y/o a los disolventes que comprenden una pluralidad de unidades de unión secundaria (SBU) M-O-L conectadas, en donde M es un metal, ion metálico o complejo que contiene metal; O es un átomo de oxígeno de un cúmulo de conexión basado en carboxilato; y L es un ligando conector orgánico diptópico flexionado que comprende una o más estructuras de Fórmula VIII-XV:
Figure imgf000038_0001
Figure imgf000039_0002
en donde,
A4-A8 son independientemente un C, N, O o S;
A9 se selecciona entre
Figure imgf000039_0001
X4-X8 se seleccionan independientemente entre H, D, FG opcionalmente sustituido, alquilo Ci-C20 opcionalmente sustituido, heteroalquilo C1-C19 opcionalmente sustituido, alquenilo C1-C19 opcionalmente sustituido, heteroalquenilo C1-C19 opcionalmente sustituido, alquinilo C1-C19 opcionalmente sustituido, heteroalquinilo C1-C19 opcionalmente sustituido, cicloalquilo C1-C19 opcionalmente sustituido, cicloalquenilo C1-C19 opcionalmente sustituido, arilo opcionalmente sustituido, heterociclo opcionalmente sustituido, sistema anular mixto opcionalmente sustituido, en donde uno o más grupos R adyacentes se pueden conectar entre sí para formar uno o más anillos sustituidos seleccionados del grupo que comprende cicloalquilo, cicloalquenilo, heterociclo, arilo y sistema anular mixto; y
r 55-r 102 se seleccionan independientemente entre H, D, FG opcionalmente sustituido, alquilo C1-C20 opcionalmente sustituido, heteroalquilo C1-C19 opcionalmente sustituido, alquenilo C1-C19 opcionalmente sustituido, heteroalquenilo C1-C19 opcionalmente sustituido, alquinilo C1-C19 opcionalmente sustituido, heteroalquinilo C1-C19 opcionalmente sustituido, cicloalquilo C1-C19 opcionalmente sustituido, cicloalquenilo C1-C19 opcionalmente sustituido, arilo opcionalmente sustituido, heterociclo opcionalmente sustituido, sistema anular mixto opcionalmente sustituido, en donde uno o más grupos R adyacentes se pueden conectar entre sí para formar uno o más anillos sustituidos seleccionados del grupo que comprende cicloalquilo, cicloalquenilo, heterociclo, arilo y sistema anular mixto.
En un aspecto adicional, la descripción proporciona armazones organometálicos que tienen resistencia térmica, a los ácidos y/o a los disolventes que comprenden una pluralidad de unidades de unión secundaria (SBU) M-O-L conectadas, en donde M es un metal, ion metálico o complejo que contiene metal; O es un átomo de oxígeno de un cúmulo de conexión basado en carboxilato; y L es un ligando conector orgánico diptópico flexionado que comprende una o más estructuras de Fórmula VIII(a), VIII(b), VIII(c), VIII(d), VIII(e), VIN(f), VIII(g), VIII(h), IX(a), X(a), XI(a), XII(a), XIII(a), XIV(a), XV(a), XV(b) y XV(c):
Figure imgf000041_0001
En otro aspecto, la descripción proporciona armazones organometálicos que tienen resistencia térmica, a los ácidos y/o a los disolventes que comprenden una pluralidad de unidades de unión secundaria (SBU) M-O-L conectadas, en donde M es un metal, ion metálico o complejo que contiene metal; O es un átomo de oxígeno de un cúmulo de conexión basado en carboxilato; y L es un ligando conector orgánico que comprende un ligando conector orgánico tetratópico que comprende una o más estructuras de Fórmula XVI-XXII:
Ċ
Figure imgf000043_0001
y
Figure imgf000044_0001
en donde,
R25-R36 r 55. r 58 ^60 ^6I f^ 63 R64 ^ 1 fn a o e
-R se seleccionan independientemente entre H, D, FG opcionalmente sustituido, alquilo Ci-C20 opcionalmente sustituido, heteroalquilo C i-C i9 opcionalmente sustituido, alquenilo C1-C19 opcionalmente sustituido, heteroalquenilo C1-C19 opcionalmente sustituido, alquinilo C1-C19 opcionalmente sustituido, heteroalquinilo C1-C19 opcionalmente sustituido, cicloalquilo C1-C19 opcionalmente sustituido, cicloalquenilo C1-C19 opcionalmente sustituido, arilo opcionalmente sustituido, heterociclo opcionalmente sustituido, sistema anular mixto opcionalmente sustituido, en donde uno o más grupos R adyacentes se pueden conectar entre sí para formar uno o más anillos sustituidos seleccionados del grupo que comprende cicloalquilo, cicloalquenilo, heterociclo, arilo y sistema anular mixto.
En un aspecto adicional, la descripción proporciona armazones organometálicos que tienen resistencia térmica, a los ácidos y/o a los disolventes que comprenden una pluralidad de unidades de unión secundaria (SBU) M-O-L conectadas, en donde M es un metal, ion metálico o complejo que contiene metal; O es un átomo de oxígeno de un cúmulo de conexión basado en carboxilato; y L es un ligando conector orgánico que comprende un ligando conector orgánico tetratópico que comprende una o más estructuras de Fórmula XVI(a), XVII(a), XVIII(a), XIX(a), XX(a), XXI(a) y XXII(a):
Figure imgf000044_0002
Ċ
Figure imgf000046_0001
y
Figure imgf000047_0001
En otro aspecto, la descripción proporciona armazones organometálicos que tienen resistencia térmica, a los ácidos y/o a los disolventes que comprenden una pluralidad de unidades de unión secundaria (SBU) M-O-L conectadas, un MOF de la descripción comprende una pluralidad de unidades de unión secundaria (SBU) M-O-L conectadas), en donde M es un metal, ion metálico o complejo que contiene metal; O es un átomo de oxígeno de un cúmulo de conexión basado en carboxilato; y L es un ligando conector orgánico tritópico que tiene una o más estructuras de Fórmula I-IV:
Figure imgf000047_0002
Figure imgf000048_0001
en donde,
A1-A3 son independientemente un C, N, O o S;
X1-X3 se seleccionan independientemente entre H, D, FG opcionalmente sustituido, alquilo C1-C20 opcionalmente sustituido, heteroalquilo C1-C19 opcionalmente sustituido, alquenilo C1-C19 opcionalmente sustituido, heteroalquenilo C1-C19 opcionalmente sustituido, opcionalmente sustituido (Ci-C19) alquinilo, heteroalquinilo C1-C19 opcionalmente sustituido, opcionalmente sustituido (Ci-C19) cicloalquilo, cicloalquenilo C1-C19 opcionalmente sustituido, arilo opcionalmente sustituido, heterociclo opcionalmente sustituido, sistema anular mixto opcionalmente sustituido, en donde uno o más grupos R adyacentes se pueden conectar entre sí para formar uno o más anillos sustituidos seleccionados del grupo que comprende cicloalquilo, cicloalquenilo, heterociclo, arilo y sistema anular mixto; y
R1-R36 se seleccionan independientemente entre H, D, FG opcionalmente sustituido, alquilo C1-C20 opcionalmente sustituido, heteroalquilo C1-C19 opcionalmente sustituido, alquenilo C1-C19 opcionalmente sustituido, heteroalquenilo C1-C19 opcionalmente sustituido, alquinilo C1-C19 opcionalmente sustituido, heteroalquinilo C1-C19 opcionalmente sustituido, cicloalquilo C1-C19 opcionalmente sustituido, cicloalquenilo C1-C19 opcionalmente sustituido, arilo opcionalmente sustituido, heterociclo opcionalmente sustituido, sistema anular mixto opcionalmente sustituido, en donde uno o más grupos R adyacentes se pueden conectar entre sí para formar uno o más anillos sustituidos seleccionados del grupo que comprende cicloalquilo, cicloalquenilo, heterociclo, arilo y sistema anular mixto.
En otro aspecto más, la descripción proporciona armazones organometálicos que tienen resistencia térmica, a los ácidos y/o a los disolventes que comprenden una pluralidad de unidades de unión secundaria (SBU) M-O-L conectadas, un MOF de la descripción comprende una pluralidad de unidades de unión secundaria (SBU) M-O-L conectadas, en donde M es un metal, ion metálico o complejo que contiene metal; O es un átomo de oxígeno de un cúmulo de conexión basado en carboxilato; y L es un ligando conector orgánico tritópico que comprende una o más estructuras de cualquiera de las fórmulas l-IV:
Figure imgf000049_0001
y
Figure imgf000050_0001
en donde,
A1-A3 son independientemente un C, N, O o S;
X1-X3 se seleccionan independientemente entre H, D, FG opcionalmente sustituido, alquilo C1-C20 opcionalmente sustituido, heteroalquilo C1-C19 opcionalmente sustituido, alquenilo C1-C19 opcionalmente sustituido, heteroalquenilo C1-C19 opcionalmente sustituido, alquinilo C1-C19 opcionalmente sustituido, heteroalquinilo C1-C19 opcionalmente sustituido, cicloalquilo C1-C19 opcionalmente sustituido, cicloalquenilo C1-C19 opcionalmente sustituido, arilo opcionalmente sustituido, heterociclo opcionalmente sustituido, sistema anular mixto opcionalmente sustituido, en donde uno o más grupos R adyacentes se pueden conectar entre sí para formar uno o más anillos sustituidos seleccionados del grupo que comprende cicloalquilo, cicloalquenilo, heterociclo, arilo y sistema anular mixto; y
R1, R3-R5, R7-R9, R11-R13, r 15-r 17, r 19-r 21 r23-r 25, r27-r29, r 31-r 33,. R35-R36 son H; y
R2, R D 6 , R D IU , D R ’4 , R D IO , D R -,22 , D R ‘ R30 y R34 se seleccionan independientemente entre amino, metilo, hidroxilo, =O, =S, halo, arilo opcionalmente sustituido, ariloxi, alcoxi, -O-(CH2)n-CH3 y -O-(CH2)2-O-CH2-CH3, en donde n es un número entero de 2 a 5.
En otro aspecto más, la descripción proporciona armazones organometálicos que tienen resistencia térmica, a los ácidos y/o a los disolventes que comprenden una pluralidad de unidades de unión secundaria (SBU) M-O-L conectadas, un MOF de la descripción comprende una pluralidad de unidades de unión secundaria (SBU) M-O-L conectadas, en donde M es un metal, ion metálico o complejo que contiene metal; O es un átomo de oxígeno de un cúmulo de conexión basado en carboxilato; y L es un ligando conector orgánico tritópico que comprende una o más estructuras de Fórmula l a , ll a , lll a IV a :
Figure imgf000050_0002
Figure imgf000051_0001
La descripción proporciona adicionalmente MOF que tienen resistencia térmica, a los ácidos y/o a los disolventes que se basan en topología 3D de tipo tfz-d resultante del apilamiento de estructuras 2D de tipo kgd de SBU M-O-L hexagonales conectadas a ligandos orgánicos tritópicos planos trigonales. En una realización adicional, los MOF descritos en la presente memoria tienen una topología 3D de tipo tfz-d resultante del apilamiento de estructuras 2D de tipo kgd de SBU M-O-L hexagonales conectadas a ligandos orgánicos tritópicos planos trigonales que tienen una estructura de Fórmula I-IV. En otro aspecto adicional, los armazones organometálicos que tienen resistencia térmica, a los ácidos y/o a los disolventes descritos en la presente memoria tienen una topología 3D de tipo tfz-d resultante del apilamiento de estructuras 2D de tipo kgd de SBU M-O-L hexagonales conectadas a ligandos orgánicos tritópicos planos trigonales que tienen una estructura de Fórmula I(a), II(a), III(a) o IV(a).
Los MOF basados en SBU M-O-L conectados a ligandos orgánicos tritópicos planos trigonales (p. ej., MOF-777) tienen una topología en forma de capa que permite la exfoliación de capas. Hasta ahora, se ha informado sobre muy pocos MOF que se puedan exfoliar en capas, y la mayoría de estos MOF no tienen aberturas o no son estables en condiciones ambientales. Las capas de las estructuras 2D de tipo kgd están conectadas entre sí mediante interacciones con aniones conectores. Para el propósito de esta descripción, los "aniones conectores" son moléculas aniónicas que pueden formar un enlace con una o más SBU para conectar dos o más SBU entre sí en una disposición de tipo apilamiento. Los ejemplos de "aniones conectores" incluyen, pero no se limitan a, formiato, acetato, ftalato, lactato, oxalato, citrato, fumarato, adipato, antranilato, ascorbato, benzoato, butirato, lactato, malato, malonato, tartrato, succinato, sorbato, cinamato, glutamato, gluconato, propionato, pivalato y valerato. En una realización particular, los MOF que comprenden estructuras 2D de tipo kgd están conectadas entre sí con aniones conectores para formar MOF 3D con topología tfz-d (p. ej., MOF-777).
En cierto aspecto, uno o más metales y/o iones metálicos, que se pueden utilizar en la (1) síntesis de un MOF que
tiene resistencia térmica, a los ácidos y/o a los disolventes de la descripción, (2) intercambio post-síntesis del MOF descrito en la presente memoria, y/o (3) adición a un MOF descrito en la presente memoria mediante la formación de complejos de coordinación con cúmulos conectores reaccionantes post-armazón, incluyen, pero no se limitan a, Li+.
Na+, K+, Rb+, Cs+, Be2+, Mg2+, Ca2+, Sr2^ Ba2+, Sc3+, Sc2+, Sc+, Y3+, Y2+, Y+, Ti4+, Ti3+, V5+, V4+, V3+, V2+, Nb5+, Nb4+, Nb3+, Nb2+, Ta5+, Ta4+, Ta3+, Ta2+, Cr6+, Cr+, Cr4+, Cr3+, Cr2+, Cr+, Cr, Mo6+, Mo5+, Mo4+
Mo3+, Mo2+, Mo+, Mo, W6+, W5+, W4+, W3+, W2+, W+, W, Mn7+, Mn6+, Mn5+, Mn4+, Mn3+, Mn2+, Mn+, Re7+, Re6+, Re5+
Re4+, Re3+, Re2+, Re+, Re, Fe6+, Fe4+, Fe3+, Fe2+, Fe+, Fe, Ru8+, Ru7+, Ru6+, Ru4+, Ru3+, Ru2+, Os8+, Os7+, Os6+, Os5+
Os4+, Os3+, Os2+, Os+, Os, Co5+, Co4+, Co3+, Co2+, Co+, Rh6+, Rh5+, Rh4+, Rh3+, Rh2+, Rh+, Ir6+, Ir5+, Ir4+, Ir3+, Ir2+, Ir+, Ir
Ni35++, Ni2+ 4,+ N...i+..,..3. N+..i.,... Pd - 2+6+, Pd +4+, . P 2d+d2+, . P +dd+, , Pd, ... P.2.+.t6..+.,... P.. +.t.5.'.Pt44++, Pt3+ 2'+, Pt2+ +,' Pt+ 3,+ Cu 24++, C +u3+,' 3 C+u2+ 2,+ Cu+ +, Ag3+ 3+,' Ag2+ 2,+ Ag+
Au5+, Au4+, Au3+, Au2+, Au+, Zn2+, Zn+, Zn, Cd2+, Cd+, Hg4+, Hg2+, Hg+, B3+, B2+, B+, In3+, In2+, In1+, T13+, Tl+, Si4+, Si3+, Si2+, Si+. Ge4+, Ge3+, Ge2+, Ge+, Ge, Sn4+, Sn2+, Pb4+, Pb2 Sb5+, Sb3+, Bi5+, Bi3+, Te6+, Te5+, Te4+, Te2+, La3+, La2+, Ce4+, Ce3+, Ce2+, Pr4+, Pr3+, Pr2+, Eu3+, Eu2+, Gd3+, Gd2+, Gd+, Tb4+, Tb3+, Tb2+, Tb+, Db3+, Db2+, Ho3+, Er3+, Tm4+, Tm3+, Tm2+, Yb3+, Yb2+, Lu3+, y combinaciones de los mismos, incluyendo cualquier complejo que contenga los metales o iones metálicos enumerados anteriormente, así como cualquier contra-anión correspondiente de sales metálicas.
En un aspecto adicional, uno o más iones metálicos, que se pueden utilizar en la (1) síntesis de un MOF que tiene resistencia térmica, a los ácidos y/o a los disolventes de la descripción, (2) intercambio post-síntesis del MOF descrito en la presente memoria, y/o (3) adición a un MOF descrito en la presente memoria mediante la formación de complejos de coordinación con cúmulos conectores reaccionantes post-armazón, incluyen, pero no se limitan a
Mg2+, Ca2+, Sr2+, Ba2+, Sc3+, Sc2+, Sc+, Y3+, Y2+, Y+, Ti4+, Ti3+, Ti2+, Z r , Zr3+, Zr2+, Hf4+, Hf3+, V5+, V4+, V3+, V2+, Nb5+
Nb4+, Nb3+, Nb2+, Ta5+, Ta4+, Ta3+, Ta2+, Cr6+, Cr5+, Cr4+, Cr3+, Cr2+, Cr+, Cr, Mo6+, Mo5+, Mo4+, Mo3+, Mo2+, Mo+, Mo
W6+, W5+, W4+, W3+, W2+, W+, W, Mn7+, Mn6+, Mn5+, Mn4+, Mn3+, Mn2+, Mn+, Re7+, Re6+, Re5+, Re4+, Re3+, Re, Fe6+, Fe4+, Fe3+, Fe2+, Fe+, Fe, Ru8+, Ru7+, Ru6+, Ru4+, Ru33++, Ru22++, OS8+, OS7+, OS6+, OS5+, OS4+, OS33++, OS 2+
Os+, Os, Co5+, Co4+, Co3+, Co2+, Co+, Rh6+, Rh5+, Rh4+, Rh3+, Rh2+, Rh+, Ir6+, Ir5+, Ir4+, Ir3+, Ir2+, Ir+, Ir, Ni3+, Ni2+, Ni+, Ni
Pd6+, Pd4+, Pd2+, Pd+, Pd, Pt6+, Pt5+, Pt4+, Pt3+, Pt2+, Pt+, Cu4+, Cu3+, Cu2+, Cu+, Ag3+, Ag2+ Au+, Zn2+, Zn+, Zn, Cd2+, Cd+, Hg4+, Hg2+, Hg+, B3+, B2+, B+, Al3+, Al2+, Al+, Ga3+, Ga2+, Ga+, In3++ In2+, In1+, Tl3+, Tl+
Si4+, Si3+, Si2+, Si+, Ge4+, Ge3+, Ge2+, Ge+, Ge, Sn4+, Sn2+, Pb4+, Pb2+, As5+, As3+, As2+, As+, Sb5+, Sb3+, Bi5+, Bi3+, y combinaciones de los mismos, incluyendo cualquier complejo que contenga los iones metálicos enumerados, así como cualquier contra-anión correspondiente de sales metálicas.
En otro aspecto, uno o más iones metálicos, que se pueden utilizar en la (1) síntesis de un MOF que tiene resistencia térmica, a los ácidos y/o a los disolventes de la descripción, (2) intercambio post-síntesis del MOF descrito en la presente memoria, y/o (3) adición a un MOF descrito en la presente memoria mediante la formación de complejos de coordinación con cúmulos conectores reaccionantes post-armazón, incluyen, pero no se limitan a,
Mg2+, Ca2+, Al3+, Al2+, Al+, Ti4+, Ti3+, Ti2+, Zr4+, Zr3+, Zr2+, Hf4+, Hf3+, y combinaciones de los mismos, incluyendo cualquier complejo que contenga los iones metálicos enumerados, así como cualquier contra-anión de sal metálica correspondiente.
En otro aspecto más, uno o más iones metálicos, que pueden utilizarse en la (1) síntesis de un MOF que tiene resistencia térmica, a los ácidos y/o a los disolventes de la descripción, (2) intercambio post-síntesis del MOF descrito en la presente memoria, y/o (3) adición a un MOF descrito en la presente memoria mediante la formación de complejos de coordinación con cúmulos conectores reaccionantes post-armazón, incluyen, pero no se limitan a, Ti4+,
Ti3+, Ti2+, Zr4+, Zr3+, Zr2+, Hf4+, Hf3+, y combinaciones de los mismos, incluyendo cualquier complejo que contenga los
iones metálicos enumerados, así como cualquier contra-anión correspondiente de sales metálicas.
En una realización preferida, los uno o más iones metálicos que se pueden utilizar en la síntesis de un MOF que
tiene resistencia térmica, a los ácidos y/o a los disolventes de la descripción comprenden Zr3+, Zr2+, Hf4+, Hf3+, y combinaciones de los mismos, incluyendo cualquier complejo que contenga los iones metálicos, así como cualquier contra-anión correspondiente de sales metálicas.
Los MOF de la descripción se pueden generarse utilizando primero una pluralidad de radicales conectores que
tienen diferentes grupos funcionales, en donde al menos uno de estos grupos funcionales se puede modificar, sustituir o eliminar con un grupo funcional diferente después de la síntesis del armazón. En otras palabras, al menos
un radical conector comprende un grupo funcional que se puede hacer reaccionar después de la síntesis con un reaccionante armazón para aumentar adicionalmente la diversidad de los grupos funcionales de los MOF descritos
en la presente memoria.
Después de que se sintetizan los MOF de la descripción, los MOF se pueden modificar adicionalmente mediante reacción con uno o más reaccionantes post-marco que pueden tener o no denticidad. En cierto aspecto, los MOF tal
como se sintetizan no se hacen reaccionar con un reaccionante post-armazón. En otro aspecto, los MOF tal como se sintetizan se hacen reaccionar con al menos un reaccionante post-armazón. En otro aspecto más, los MOF tal como se sintetizan se hacen reaccionar con al menos dos reaccionantes post-armazón. En un aspecto adicional, los MOF tal como se sintetizan se hacen reaccionar con al menos un reaccionante post-armazón que dará como resultado la adición de denticidad al armazón.
La descripción proporciona reacciones químicas que modifican, sustituyen o eliminan un grupo funcional después de la síntesis de un MOF descrito en la presente memoria con un post-armazón. Estas reacciones químicas pueden utilizar uno o más mecanismos de reacción química similares o divergentes, dependiendo del tipo de grupo funcional y/o reaccionante post-armazón utilizado en la reacción. Los ejemplos de reacción química incluyen, pero no se limitan a, sustitución nucleofílica unimolecular basada en radicales (SN1), sustitución nucleofílica bimolecular (SN2), eliminación unimolecular (E1), eliminación bimolecular (E2), eliminación E1cB, sustitución aromática nucleofílica (SnAr), sustitución interna nucleofílica (SNi), adición nucleofílica, adición electrofílica, oxidación, reducción, cicloadición, metátesis de cierre de anillo (RCM), reordenamiento pericílico, electrocíclico, acoplamiento cruzado de carbeno, carbenoide, y degradación.
Todos los radicales conectores mencionados anteriormente que poseen funcionalidades reactivas apropiadas se pueden transformar químicamente mediante una síntesis post-armazón del reaccionante adecuada para añadir funcionalidades adicionales a los poros. Al modificar los enlaces orgánicos dentro del armazón post-sintéticamente, es posible y fácil el acceso a grupos funcionales que antes eran inaccesibles o accesibles solo a través de grandes dificultades y/o costes.
En esta descripción se contempla adicionalmente que para mejorar la quimioselectividad puede ser deseable proteger uno o más grupos funcionales que generarían productos desfavorables en una reacción química deseada para otro grupo funcional, y a continuación desproteger este grupo protegido después de que se complete la reacción deseada. El empleo de dicha estrategia de protección/desprotección se podría utilizar para uno o más grupos funcionales.
Se pueden añadir otros agentes para aumentar la velocidad de las reacciones descritas en la presente memoria, incluida la adición de catalizadores, bases y ácidos.
En otro aspecto, un reaccionante post-armazón añade al menos un efecto a un MOF de la descripción que incluye, pero no se limita a, la modulación de la capacidad de almacenamiento de gas del MOF; la modulación de las propiedades de sorción del MOF; la modulación del tamaño de poro del MOF; la modulación de la actividad catalítica del MOF; la modulación de la conductividad del MOF; y la modulación de la sensibilidad del MOF a la presencia de un analito de interés. En un aspecto adicional, un reaccionante post-armazón añade al menos dos efectos al MOF de la descripción que incluyen, pero no se limitan a, la modulación de la capacidad de almacenamiento de gas del MOF; la modulación de las propiedades de sorción del MOF; la modulación del tamaño de poro del MOF; la modulación de la actividad catalítica del MOF; la modulación de la conductividad del MOF; y la modulación de la sensibilidad del MOF a la presencia de un analito de interés.
En un aspecto, un reaccionante post-armazón puede ser un heterociclo saturado o insaturado.
En otro aspecto, un reaccionante post-armazón tiene 1-20 carbonos con grupos funcionales que incluyen átomos tales como N, S y O.
En otro aspecto más, se selecciona un reaccionante post-armazón para modular el tamaño de los poros del MOF descrito en la presente memoria.
En otro aspecto, se selecciona un reaccionante post-armazón para aumentar el carácter hidrófobo del MOF descrito en la presente memoria.
En otro aspecto más, se selecciona un reaccionante post-armazón para modular la separación de gases del MOF descrito en la presente memoria. En cierto aspecto, un reaccionante post-armazón crea un momento dipolar eléctrico en la superficie del MOF de la descripción cuando quela un ion metálico.
En otro aspecto, se selecciona un reaccionante post-armazón para modular las propiedades de sorción de gas del MOF de la descripción. En otro aspecto, se selecciona un reaccionante post-armazón para promover o aumentar la sorción de gases de efecto invernadero del MOF descrito en la presente memoria. En otro aspecto, se selecciona un reaccionante post-armazón para promover o aumentar la absorción de gas hidrocarbonado del MOF de la descripción.
En otro aspecto adicional, se selecciona un reaccionante post-armazón para aumentar o añadir eficacia catalítica al MOF descrito en la presente memoria.
En otro aspecto, se selecciona un reaccionante post-armazón para que los complejos organometálicos se puedan fijar al MOF de la descripción. Tales complejos organometálicos fijados se pueden utilizar, por ejemplo, como catalizadores heterogéneos.
Los MOF descritos en la presente memoria se pueden modificar para que sean ácidos sólidos fuertes, (1) modificando los aniones conectores utilizados para sintetizar los armazones con precursores de sitios ácidos capaces de convertirse en ácidos de Bronstead y/o Lewis (p. ej., aniones de sulfato y haluro); (2) complejando sitios metálicos abiertos u otras porciones (p. ej., poro) de los m Of descritos en la presente memoria con precursores de sitios ácidos; y (3) intercambiando aniones coordinados con el metal, iones metálicos o complejos que contienen metales de los MOF con precursores de sitios ácidos. Adicionalmente, debido a la naturaleza altamente adsorbente de los MOF descritos en la presente memoria, los MOF que son ácidos sólidos fuertes son susceptibles de ser superácidos. En un aspecto particular, un reaccionante post-armazón es un precursor de sitio ácido.
En un aspecto concreto, los MOF de la descripción se pueden utilizar para catálisis, adsorción y separación, almacenamiento de gas energético (p. ej., hidrógeno, metano y otros gases naturales), captura de gases de efecto invernadero, respirador contra gases/vapores tóxicos, batería térmica de adsorción, suministro y purificación de agua, conductor de protones, dispositivo fotovoltaico y captura de iones radiactivos.
En un aspecto de la descripción, se proporciona un material de almacenamiento o separación de gas que comprende un MOF de la descripción. Ventajosamente, el MOF incluye uno o más sitios para almacenar y/o separar moléculas de gas. Los gases que se pueden almacenar en el material de almacenamiento de gas de la descripción incluyen moléculas de gas que tienen alta densidad de electrones para la unión a uno o más sitios en el área de superficie de un poro o red porosa interpenetrante. Tal densidad electrónica incluye moléculas que tienen enlaces múltiples entre dos átomos contenidos en ellas o moléculas que tienen un par solitario de electrones. Los ejemplos adecuados de tales gases incluyen, pero no se limitan a, los gases que comprenden un componente seleccionado del grupo que consiste en amoníaco, argón, dióxido de carbono, monóxido de carbono, hidrógeno y combinaciones de los mismos. En una variación particularmente útil, el material de almacenamiento de gas es un material de almacenamiento de hidrógeno que se utiliza para almacenar hidrógeno (H2). En otra variación particularmente útil, el material de almacenamiento de gas es un material de almacenamiento de dióxido de carbono que se puede utilizar para separar el dióxido de carbono de una mezcla gaseosa.
La descripción proporciona un aparato y un método para separar uno o más componentes de un gas de múltiples componentes utilizando un sistema de separación que tiene un lado de alimentación y un lado efluente separado por un MOF de la descripción. El MOF puede comprender un formato de separación de columna.
En un aspecto de la descripción, se proporciona un material de almacenamiento de gas que comprende un MOF. Los gases que se pueden almacenar o separar mediante los métodos, composiciones y sistemas de la descripción incluyen moléculas de gas que comprenden una densidad de electrones disponible para el anclaje a uno o más sitios. Tal densidad electrónica incluye moléculas que tienen enlaces múltiples entre dos átomos contenidos en ellas o moléculas que tienen un par solitario de electrones. Los ejemplos adecuados de tales gases incluyen, pero no se limitan a, los gases que comprenden amoníaco, argón, dióxido de carbono, monóxido de carbono, hidrógeno y combinaciones de los mismos. En una variación particularmente útil, el material de unión a gas es un material de unión a dióxido de carbono que se puede utilizar para separar el dióxido de carbono de una mezcla gaseosa. Adicionalmente, los MOF de descripción se pueden utilizar en métodos o en dispositivos que tienen gases o mezclas gaseosas que están a temperaturas entre 50°C y 525°C, 100°C y 500°C, 150°C y 450°C, 200°C y 400°C, o 250°C y 350°C; o a temperaturas superiores a 50°C, 65°C, 80°C, 100°C, 120°C, 150°C, 200°C, 300°C o superiores a 400°C.
En un aspecto, se proporciona un material de separación de gases que comprende uno o más MOF descritos en la presente memoria. Ventajosamente, un MOF descrito en la presente memoria incluye uno o más sitios metálicos abiertos para la sorción de una o más moléculas de gas seleccionadas que dan como resultado la separación de estas moléculas de gas de un gas multicomponente. Adicionalmente, los gases que pueden ser separados por uno o más MOF descritos en la presente memoria incluyen moléculas de gas que tienen densidad de electrones disponible para la unión a uno o más sitios metálicos abiertos en el área de superficie de un poro o red porosa interpenetrante. Tal densidad electrónica incluye moléculas que tienen enlaces múltiples entre dos átomos contenidos en ellas o moléculas que tienen un par solitario de electrones. Los ejemplos adecuados de tales gases incluyen, pero no se limitan a, los gases que comprenden amoniaco, argón, dióxido de carbono, sulfuro de hidrógeno, sulfuro de carbonilo, disulfuro de carbono, mercaptanos, monóxido de carbono, hidrógeno y combinaciones de los mismos. En una realización concreta, se pueden utilizar uno o más MOF descritos en la presente memoria para separar uno o más gases componentes de una mezcla de gases de múltiples componentes. En cierto aspecto, se pueden utilizar uno o más MOF descritos en la presente memoria para separar uno o más gases con alta densidad de electrones de una mezcla de gases. En otra realización, se pueden utilizar uno o más MOF descritos en la presente memoria para separar uno o más gases con alta densidad electrónica de uno o más gases con baja densidad electrónica.
En un aspecto particular, uno o más MOF descritos en la presente memoria son parte de un dispositivo. En otro aspecto, un dispositivo de separación de gases comprende uno o más MOF de la descripción. En un aspecto adicional, un dispositivo de separación de gases utilizado para separar uno o más gases componentes de una mezcla de gases multicomponente comprende uno o más MOF descritos en la presente memoria. Los ejemplos de dispositivos de separación y/o almacenamiento de gases incluyen, entre otros, purificadores, filtros, depuradores, dispositivos de adsorción por oscilación de presión, tamices moleculares, membranas de fibra hueca, membranas cerámicas, dispositivos de separación de aire criogénico y dispositivos híbridos de separación de gases. En cierto aspecto, un dispositivo de separación de gases utilizado para separar uno o más gases con alta densidad de electrones de la mezcla de gases comprende uno o más MOF de la descripción. En otro aspecto, un dispositivo de separación de gases utilizado para separar uno o más gases con alta densidad de electrones de uno o más gases de baja densidad comprende uno o más MOF de la descripción.
En un aspecto particular de la descripción, un material de almacenamiento de gas comprende uno más MOF descritos en la presente memoria. Un gas que se puede almacenar o separar mediante los métodos, composiciones y sistemas de la descripción incluye moléculas de gas que comprenden una densidad de electrones disponible para la unión a uno o más sitios metálicos abiertos. Tal densidad de electrones incluye moléculas que tienen enlaces múltiples entre dos átomos contenidos en ellas o moléculas que tienen un par solitario de electrones. Los ejemplos adecuados de tales gases incluyen, pero no se limitan a, los gases que comprenden amoniaco, argón, sulfuro de hidrógeno, dióxido de carbono, sulfuro de hidrógeno, sulfuro de carbonilo, disulfuro de carbono, mercaptanos, monóxido de carbono, hidrógeno y combinaciones de los mismos. En una variación particularmente útil, un material que se une a gas es un material que se une a dióxido de carbono que se puede utilizar para separar el dióxido de carbono de una mezcla gaseosa. En una variación particularmente útil, un material de almacenamiento de gas es un material de almacenamiento de hidrógeno que se utiliza para almacenar hidrógeno (H2). En otra variación particularmente útil, un material de almacenamiento de gas es un material de almacenamiento de dióxido de carbono que se puede utilizar para separar el dióxido de carbono de una mezcla gaseosa.
En otro aspecto adicional, se pueden utilizar uno o más MOF descritos en la presente memoria para separar y/o almacenar uno o más gases seleccionados del grupo que comprende monóxido de carbono, dióxido de carbono, sulfuro de hidrógeno, sulfuro de carbonilo, disulfuro de carbono, mercaptanos, óxido nitroso, y ozono.
Uno o más MOF descritos en la presente memoria se pueden utilizar para separar y/o almacenar uno o más gases seleccionados del grupo que comprende monóxido de carbono, dióxido de carbono, sulfuro de hidrógeno, sulfuro de carbonilo, disulfuro de carbono y mercaptanos.
Uno o más MOF descritos en la presente memoria se pueden utilizar para separar y/o almacenar monóxido de carbono o dióxido de carbono.
Uno o más MOF descritos en la presente memoria se pueden utilizar para separar y/o almacenar dióxido de carbono.
Uno o más MOF descritos en la presente memoria se pueden utilizar para separar y/o almacenar hidrógeno.
En otro aspecto, un dispositivo de almacenamiento de gas comprende uno o más MOF descritos en la presente memoria. En un aspecto adicional, un dispositivo de almacenamiento de gas utilizado para adsorber y/o absorber uno o más gases componentes de una mezcla de gases de múltiples componentes comprende uno o más MOF descritos en la presente memoria. En un cierto aspecto, un dispositivo de almacenamiento de gas utilizado para adsorber y/o absorber uno o más gases con alta densidad de electrones de la mezcla de gases comprende uno o más MOF descritos en la presente memoria. En un aspecto adicional, un dispositivo de almacenamiento de gas utilizado para adsorber y/o absorber uno o más gases con alta densidad de electrones a partir de uno o más gases de baja densidad comprende uno o más MOF descritos en la presente memoria.
Los MOF de la descripción se pueden utilizar como una película delgada porosa, un catalizador o una membrana inteligente para la separación de gases. Los MOF descritos en la presente memoria que están compuestos por capas apiladas (por ejemplo, MOF-777) son particularmente modificables como películas delgadas o membranas inteligentes en dispositivos de separación o almacenamiento de gas.
Los MOF de la descripción se pueden utilizar para almacenar gases u otras moléculas en dispositivos que funcionan a temperaturas elevadas, incluso a temperaturas entre 50°C y 525°C, 100°C y 500°C, 150°C y 450°C, 200°C y 400°C, o 250°C y 350°C; o a temperaturas superiores a 50°C, 65°C, 80°C, 100°C, 120°C, 150°C, 200°C, 300°C o superiores a 400°C.
Los MOF de la descripción se pueden utilizar para almacenar gases u otras moléculas en dispositivos que operan en entornos ácidos, ambientes acuosos o en presencia de disolventes orgánicos. En otro aspecto, el dispositivo es un dispositivo de purificación de agua, dispositivo fotovoltaico o dispositivo de captura de iones radiactivos.
La descripción también proporciona métodos que utilizan MOF descritos en la presente memoria. En cierto aspecto, un método para separar o almacenar uno o más gases comprende poner en contacto uno o más gases con uno o más MOF descritos en la presente memoria. En un aspecto adicional, un método para separar o almacenar uno o más gases de una mezcla de gases mezclados comprende poner en contacto la mezcla de gases con uno o más MOF descritos en la presente memoria. En otro aspecto adicional, un método para separar o almacenar uno o más gases de alta densidad de electrones de una mezcla de gases mezclados comprende poner en contacto la mezcla de gases con uno o más MOF descritos en la presente memoria. En un cierto aspecto, un método para separar o almacenar uno o más gases de una corriente de gas combustible comprende poner en contacto la corriente de gas combustible con uno o más MOF descritos en la presente memoria. En un aspecto adicional, un método para separar o almacenar uno o más gases ácidos de una corriente de gas natural comprende poner en contacto la corriente de gas natural con uno o más MOF descritos en la presente memoria. En otro aspecto más, un método para separar o almacenar uno o más gases del escape de un motor de combustión comprende poner en contacto el escape con uno o más MOF descritos en la presente memoria. En un cierto aspecto, un método para separar o almacenar uno o más gases del gas de combustión comprende poner en contacto el gas de combustión con uno o más MOF descritos en la presente memoria. En un aspecto particular, para los métodos proporcionados en la presente memoria, uno o más gases se calientan a una temperatura entre 50°C y 525°C, 100°C y 500°C, 150°C y 450°C, 200°C y 400°C, o 250°C y 350°C; o a una temperatura superior a 50°C, 65°C, 80°C, 100°C, 120°C, 150°C, 200°C, 300°C o superior a 400°C.
Los MOF de la descripción se pueden utilizar para eliminar contaminantes de las corrientes de gas natural, incluidos dióxido de carbono, sulfuro de hidrógeno y vapor de agua. Adicionalmente, debido a las propiedades resistentes a los ácidos y al agua de los MOF descritos en la presente memoria, los MOF de la descripción son especialmente adecuados para la separación y almacenamiento de gas natural. "Gas natural" se refiere a un gas de múltiples componentes obtenido de un pozo de petróleo crudo (gas asociado) o de una formación subterránea que contiene gas (gas no asociado). La composición y la presión del gas natural pueden variar significativamente. Una corriente de gas natural típica contiene metano como componente importante. El gas natural también contendrá típicamente etano, hidrocarburos de mayor peso molecular, uno o más gases ácidos (tales como dióxido de carbono, sulfuro de hidrógeno, sulfuro de carbonilo, disulfuro de carbono y mercaptanos) y pequeñas cantidades de contaminantes tales como agua, nitrógeno, sulfuro de hierro, cera y petróleo crudo.
Se pueden utilizar uno o más MOF descritos en la presente memoria para separar y/o almacenar uno o más gases de una corriente de gas natural. En otro aspecto, se pueden utilizar uno o más MOF descritos en la presente memoria para separar y/o almacenar uno o más gases ácidos de una corriente de gas natural. En otro aspecto más, se pueden utilizar uno o más MOF descritos en la presente memoria para separar y/o almacenar uno o más gases de una corriente de gas urbano. En otro aspecto más, se pueden utilizar uno o más MOF descritos en la presente memoria para separar y/o almacenar uno o más gases de una corriente de biogás. En cierto aspecto, se pueden utilizar uno o más MOF descritos en la presente memoria para separar y/o almacenar uno o más gases de una corriente de gas de síntesis.
Sorción es un término general que se refiere a un procedimiento que resulta en la asociación de átomos o moléculas con un material diana. La sorción incluye tanto la adsorción como la absorción. La absorción se refiere a un procedimiento en el cual los átomos o las moléculas se mueven hacia la mayor parte de un material poroso, tal como la absorción de agua por una esponja. La adsorción se refiere a un procedimiento en el cual los átomos o las moléculas se mueven desde una fase en masa (es decir, sólida, líquida o gaseosa) a una superficie sólida o líquida. El término adsorción se puede utilizar en el contexto de superficies sólidas en contacto con líquidos y gases. Las moléculas que se han adsorbido sobre superficies sólidas se denominan genéricamente adsorbatos, y la superficie a la que se adsorben sustrato o adsorbente. La adsorción generalmente se describe a través de isotermas, es decir, funciones que conectan la cantidad de adsorbato en el adsorbente, con su presión (si es gas) o concentración (si es líquido). En general, la desorción se refiere al reverso de la adsorción, y es un procedimiento en el cual las moléculas adsorbidas sobre una superficie son transferidas nuevamente a una fase en masa.
Los MOF de la descripción se pueden utilizar como compuestos convencionales para instrumentos de sorción, y los resultados obtenidos serían útiles para mejorar diversas plantas industriales (es decir, separación o recuperación de sustancias químicas).
En una variación de este aspecto, el sitio de almacenamiento gaseoso comprende un MOF con un poro que se ha funcionalizado con un grupo que tiene un tamaño o carga deseados. En un refinamiento, esta activación implica la eliminación de uno o más radicales químicos (moléculas huésped) del MOF descrito en la presente memoria. Típicamente, tales moléculas huésped incluyen especies tales como agua, moléculas de disolvente contenidas dentro del MOF descrito en la presente memoria, y otros radicales químicos que tienen densidad de electrones disponible para el anclaje.
Los MOF utilizados en los aspectos de la descripción incluyen una pluralidad de poros para la adsorción de gas. En una variación, la pluralidad de poros tiene una distribución de tamaño unimodal. En otra variación, la pluralidad de poros tiene una distribución de tamaño multimodal (p. ej., bimodal).
La descripción proporciona adicionalmente un catalizador que comprende un MOF de la descripción (p. ej., sa-MOF). Los MOF descritos en la presente memoria, como material cristalino, material en capas, o como moldeo, se pueden utilizar en la conversión catalítica de moléculas orgánicas. Las reacciones de este tipo son, por ejemplo, oxidaciones, la epoxidación de olefinas, p. ej., la preparación de óxido de propileno a partir de propileno y H2O2, la hidroxilación de compuestos aromáticos p. ej., la preparación de hidroquinona a partir de fenol y H2O2 o la conversión de tolueno en cresol, la conversión de alcanos en alcoholes, aldehídos y ácidos, reacciones de isomerización, por ejemplo, la conversión de epóxidos en aldehídos.
Se pretende que los siguientes ejemplos ilustren, pero no limiten la descripción. Si bien son típicos de los que se podrían utilizar, se pueden utilizar alternativamente otros procedimientos conocidos por los expertos en la técnica.
Ejemplos
Materiales: El ácido fórmico (pureza > 98%) se obtuvo de Aldrich Chemical Co. o de EMD Millipore Chemicals. La W,W-Dimetilformamida (DMF) y el metanol anhidro se obtuvieron de EMD Millipore Chemicals; la acetona anhidra se obtuvo de Acros Organics; el octahidrato de oxicloruro de circonio (ZrOCl2-8 H2O, pureza > 99,5%) y el reactivo de siliconización Sigmacote® se obtuvieron de Sigma-Aldrich Co. El ácido fumárico, el ácido 2,5-dihidroxi-1,4-bencenodicarboxílico [H2BDC-(OH)2], el ácido 3,3'-dihidroxi-4,4'-bifenildicarboxílico [H2BPDC-(OH)2], el ácido tiofeno-2,5-dicarboxílico (H2TDC), el ácido 1H-pirazol-3,5-dicarboxílico (H2PZDC), el tetracloruro de hafnio (HfCU), el ácido acético y la W,A/-dimetilformamida (DEF) se adquirieron en Aldrich Chemical Co. obtenidos de Aldrich. El ácido 1,3,5-bencenotricarboxílico (H3BTC) se obtuvo de Aldrich Chemical Co. o de EMD Millipore Chemicals. El ácido 1,5-dihidroxinaftaleno-2,6-dicarboxílico [H2NDC-(OH)2] se adquirió en Sugai Chemical Industry (Japón). El ácido 4,4',4",4'"-metanotetrailtetrabenzoico (H4MTB) se preparó de acuerdo con el procedimiento publicado (S1). El ácido 4,4'-[(2,5-dimetoxi-1,4-fenilen)bis(etino-2,1-diil)]dibenzoico [H2-PEDB-(OMe)2] fue proporcionado amablemente por el grupo Prof. Stoddart de la Universidad Northwestern. Todos los materiales de partida y disolventes, a menos que se especifique lo contrario, se utilizaron sin purificación adicional.
Procedimiento general para la preparación de muestras para el MOF-801, MOF-802, MOF-803, MOF-804, MOF-805, MOF-806, MOF-807, MOF-808, MOF-812, MOF-841, MOF-842, y MOF-867: Para reducir la nucleación en el crecimiento de monocristales de MOF, la superficie interna de los envases de vidrio se enjuagó con reactivo siliconizante Sigmacote®, se lavó tres veces con acetona y se secó en el horno antes de su uso. El intercambio de disolventes de los MOF se realiza sumergiendo la muestra en metanol anhidro o acetona durante tres días, durante los cuales el disolvente se decantó y se repuso nuevamente tres veces al día. Para la activación con CO2 supercrítico, los MOF a los que se había intercambiado el disolvente se intercambiaron completamente con CO2 líquido, se mantuvieron bajo atmósfera de CO2 supercrítico, y a continuación sangraron utilizando un secador de punto crítico Tousimis Samdri PVT-3D.
Análisis de difracción de rayos X: Los datos de difracción de rayos X de un solo cristal (SXRD) se recopilaron generalmente en un difractómetro Bruker D8-Venture equipado con tubos de rayos X con microenfoque con diana de Mo (A = 0,71073 A) y Cu (A = 1,54184 A) y un detector PHOTON 100 CMOS, a menos que se indique lo contrario. Se recogieron datos adicionales utilizando radiación de sincrotrón en la línea de luz 11.3.1 de la Fuente de Luz Avanzada, LBNL.
Los patrones de difracción de rayos X de polvo (PXRD) se registraron utilizando un difractómetro Bruker D8 Advance (radiación de Cu Ka monocromada con espejo Gobel A = 1,54056 A). Los datos de difracción de polvo de neutrones a temperatura ambiente se obtuvieron en el difractómetro de polvo de neutrones de alta resolución, BT1, en el Centro de Investigación de Neutrones del Instituto Nacional de Patrones y Tecnología (NIST) utilizando un monocromador Ge(311) (A = 2,0781 A) y un colimador de 60 minutos.
Análisis de resonancia magnética nuclear (RMN) y microanálisis elemental (EA): Los espectros de RMN H1 de la solución se adquirieron en un espectrómetro de RMn Bruker AVB-400. Los eA se realizaron en el Laboratorio de Microanálisis de la Facultad de Química de la Universidad de Berkeley, utilizando un analizador elemental CHNS Perkin Elmer 2400 Serie II. Los espectros FTIR de reflectancia total atenuada (ATR) de muestras limpias se realizaron internamente en un espectrómetro ATR-FTIR de platino Bruker ALPHA equipado con un módulo ATR de diamante de reflexión única.
Análisis termogravimétrico: Las curvas TGA se registraron internamente en un sistema de análisis térmico TA Q500 bajo flujo de aire.
Análisis de isotermas: Las isotermas de adsorción de gas a baja presión (N2 y Ar) se registraron internamente en un analizador de adsorción de gas volumétrico Quantachrome Autosorb-1. Se utilizaron baños de nitrógeno líquido y argón para las mediciones a 77 y 87 K, respectivamente. Las isotermas de agua se midieron internamente en un BEL Japan BELSORP-aqua3, y la captación de agua en unidades de porcentaje en peso (% en peso) se calcula como [(cantidad de agua adsorbida)/(cantidad de adsorbente) * 100], de acuerdo con los procedimientos establecidos. Antes de las mediciones de adsorción de agua, el agua (analito) se congeló instantáneamente en nitrógeno líquido y a continuación se evacuó bajo vacío dinámico al menos cinco veces para eliminar cualquier gas en el depósito de agua. La temperatura de medición se controló con un circulador de agua. Se usó helio para la estimación del espacio muerto para las mediciones de adsorción de gas y agua. A lo largo de los experimentos se utilizaron gases N2, Ar, y He de grado de pureza ultra-alta (Praxair, 99,999% de pureza).
Síntesis de MOF-777 [Zr 6 O 4 (OH) 4 ] (HCOO) 4 (H 2 O) 2 (OH) 2 BTB 2: En un vial de 20 ml, se añadieron octahidrato de óxido de dicloruro de circonio (12 mg, 0.037 mmoles) y 1,3,5-tris(4-carboxifenil)benceno (H3BTB, 10 mg, 0,023 mmoles) a N,N-dimetilformamida (DMF, 4 ml). La solución se sometió a sonicación durante diez minutos. Después de la sonicación, se añadió ácido fórmico (2,5 ml) a la solución. La solución se calentó a 130°C en un horno precalentado durante cinco días. Los cristales individuales se recogieron y se lavaron con DMF ( 5 x 10 ml) durante un período de tres horas. El disolvente DMF se reemplazó a continuación por metanol (9 x 20 ml) durante un período de tres días. A continuación, se eliminó el metanol a vacío (0,000039 atm) durante 48 h.
Síntesis de Hf-MOF-777 [Hf6 O 4 (OH) 4i (HCOO) 4 (OH) 2 (H 2 O) 2 BTB 2 i En un vial de 20 ml, dicloruro de hafnio (12 mg, 0,037 mmoles) y 1,3,5-tris(4-carboxifenil)benceno (H3BTB, 10 mg, 0,023 mmoles) se añadieron a N, N-dimetilformamida (DMF, 4 ml). La solución se sometió a sonicación durante diez minutos. Después de la sonicación, se añadió ácido fórmico (2,5 ml) a la solución. La solución se calentó a 130°C en un horno precalentado durante cinco días. Los cristales individuales se recogieron y se lavaron con DMF (5 x 10 ml) durante un período de tres horas. El disolvente DMF se reemplazó a continuación por metanol (9 x 20 ml) durante un período de tres días. A continuación, se eliminó el metanol a vacío (0,000039 atm) durante 48 h.
Muestra de cristal único de Zr 6 O 4 (OH) 4 (fumarato) 6 , MOF-801-SC (un ejemplo de referencia). Una mezcla disolvente de ácido fumárico (0,081 g, 0,70 mmoles) y Z rO C h ^^O (0,23 g, 0,70 mmoles) en una mezcla disolvente de DMF/ácido fórmico (35 mL/5,3 mL) se colocaron en un frasco de vidrio con tapa de rosca de 60 mL, que se calentó a 120°C durante un día. Se recogieron cristales incoloros octaédricos y se lavaron rápidamente tres veces con 5 ml de DMF de nueva aportación (Rendimiento: 0,10 g; 63% basado en ácido fumárico). RMN H1 de la solución digerida de la muestra tal como se sintetiza (400 MHz, DMSO-d6, ppm): 8,103 (s, 0,5H, 0,5 * HCOOH), 7,917 (s, 1H, 1 * DMF), 6,621 (s, 2H, 1 * Fumarato), 2,871 (s, 3H, 1 * DMF), 2,714 (s, 3H, 1 * DMF). EA de la muestra tal como se sintetiza: Calcd. para [Zr6O4(OH)4(C4H2O4)6KC3HyNO)6(HCOOH)3(H2O)1a C, 25,49; H, 3,99; N, 3,96%. Encontrado: C, 25,22; H, 3,19; N, 3,95%. ATR-FTIR (4000-400 cm-1): 3151 (br), 1651 (m), 1566 (s), 1384 (s), 1200 (w), 1098 (w), 1062 (w), 984 (m), 793 (m), 739 (w), 640 (s), 483 (s).
El MOF-801-SC tal como se sintetiza se enjuagó tres veces al día con 10 ml de DMF durante tres días y se sumergió en 10 ml de metanol anhidro durante tres días, tiempo durante el cual el disolvente se reemplazó tres veces al día. El sólido se evacuó a continuación a 150°C durante 24 horas para producir una muestra activada. EA de la muestra activada: Calcd. para Zr6C24H2sO38 = [Zr6O4(OH)4(C4H2O4)6](H2O)6: C, 19,59; H, 1,92%. Encontrado: C, 19,40; H, 1,77%. ATR-FTIR (4000-400 cm'1): 3217 (br), 1574 (m), 1397 (s), 1212 (w), 983 (w), 795 (w), 653 (s), 490 (m).
Muestra de polvo microcristalino de Zr 6 O 4 (OH) 4 (fumarato) 6 , MOF-801-P (un ejemplo de referencia). Se disolvieron ácido fumárico (5,8 g, 50 mmoles) y ZrOCl2-8 H2O (16 g, 50 mmoles) en una mezcla disolvente de DMF/ácido fórmico (200 ml/70 ml) en un recipiente con tapa de rosca de 500 ml, que se calentó a 130°C durante 6 horas. El precipitado de color blanco resultante se filtró utilizando filtros de membrana de nailon (tamaño de poro de 0,2 |jm), y se lavó tres veces con 20 ml de DMF de nueva aportación y tres veces con 50 ml de metanol (Rendimiento: 10 g; 90% basado en ácido fumárico). El MOF-801-P tal como se sintetiza se enjuagó tres veces al día con 50 ml de DMF durante tres días, y se sumergió en 100 ml de metanol durante tres días, tiempo durante el cual el metanol se reemplazó tres veces al día. El sólido se evacuó a continuación a 150°C durante 24 horas para producir una muestra activada. EA de la muestra activada: Calcd. para Zr6C24H2sO38 = [Zr6O4(OH)4(C4H2O4)6](H2O)6: C, 19,59; H, 1,92%; Encontrado: C, 19,25; H, 1,05%.
Zr 6 O 4 (OH) 4 (PZDC) 5 (HCOO) 2 (H 2 O) 2 , MOF-802, El ácido 1H-pirazol-3,5-dicarboxílico (H2PZDC) (0,27 g, 1,5 mmoles) y ZrOCl2- 8 H2O (0,40 g, 1,3 mmoles) en una mezcla disolvente de DMF/ácido fórmico (50 ml/35 ml) se colocaron en un recipiente de vidrio con tapa de rosca de 125 ml, que se calentó a 130°C durante tres días. Se recogieron cristales incoloros en bloque y se lavaron tres veces con 5 ml de DMF de nueva aportación (Rendimiento: 0,12 g; 39% basado en H2PZDC). RMN H1 de la solución digerida de una muestra sintetizada (400 MHz, DMSO-d6, ppm): 8,108 (s, 1H, 1 * HCOOH), 7,924 (s, 0,8H, 0,8 * DMF), 7,086 (s, 1H, 1 * PZDC), 2,871 (s, 2,4H, 0,8 * DMF), 2,714 (s, 2,4H, 0,8 * DMF). Ea de la muestra tal como se sintetiza: Calcd. para Zr6C42H66O50N-M = [Z^O 4(OH)4 (C5H2N2O4)5(HCOO)2(H2O)2](C3HyNO)4(HCOOH)3(H2O)6: C, 23,86; H, 3,15; N, 9,27%. Encontrado: C, 23,52; H 3,34; N, 9,18%. ATR-FTIR (4000-400 cm’1): 3082 (br), 1653 (m), 1566 (s), 1503 (m), 1463 (m), 1432 (m), 1363 (s), 1196 (m), 1097 (m), 1059 (w), 996 (m), 865 (w), 823 (w), 780 (m), 739 (w), 649 (s), 598 (m), 537 (m), 475 (s).
El MOF-802 tal como se sintetiza se enjuagó tres veces al día con 10 ml de DMF durante tres días y se sumergió en 10 ml de acetona anhidra durante tres días, tiempo durante el cual el disolvente se reemplazó tres veces al día. El material intercambiado por acetona se activó con un protocolo de activación con CO2 supercrítico y se evacuó a 120°C durante 24 horas para producir la muestra activada. EA de la muestra activada: Calcd. para Zr6C27H2oO34N1o = [ZraO4(OH)4(C5H2N2O4)5(HCOO)2(H2O)2]: C, 20,58; H, 1,28; N, 8,89%. Encontrado: C, 18,39; H 0,72; N, 7,56%. ATR-FTIR (4000-400 cm‘1): 2870 (vw), 1656 (w), 1557 (m), 1462 (w), 1434 (w), 1360 (s), 1187 (w), 1095 (w), 1015 (w), 989 (w), 817 (w), 798 (w), 778 (w), 758 (w), 737 (w), 645 (s), 543 (w), 470 (s).
Zr 6 O 4 (OH) 4 (TDC) 4 (HCOO) 4 , MOF-803, El ácido benceno-1,2,4-tricarboxílico (H2TDC) (0,069 g, 0,40 mmoles) y ZrOCl2'8 H2O (0,19 g, 0,60 mmoles) se colocaron en una mezcla disolvente de DMF/ácido fórmico (20 ml/11 ml) en un recipiente de vidrio con tapa de rosca de 60 ml, que se calentó a 130°C durante tres días. Se recogieron cristales cúbicos incoloros y se lavaron tres veces con 10 ml de DMF de nueva aportación (Rendimiento: 0,11 g, 73% basado en H2TDC). RMN H1 de la solución digerida de muestra activada (400 MHz, DMSO-d6, ppm): 8,110 (s, 1H, 1 * HCOOH), 7,927 (s, 2H, 2 * DMF), 7,697 (s, 2H, 1 * TDC), 2,873 (s, 6 H, 2 * DMF), 2,716 (s, 6 H, 2 * DMF). EA de la muestra tal como se sintetiza: Calcd. para Zr6C52H88O48N8S4 = [Zr6O4(OH)4(C6H204S)4(HCOO)4](C3H7NO)8(H2O)8: C, 27,53; H 3,91; N 4,94; S, 5,65%. Encontrado: C, 27,72; H 4,01; N 4,52; S, 5,34%. ATR-FTIR (4000-400 cm'1): 3270 (br), 2928 (vw), 2859 (vw), 1650 (m), 1591 (m), 1562 (m), 1527 (m), 1436 (w), 1374 (s), 1252 (m), 1097 (m), 1061 (w), 1026 (w), 848 (w), 801 (w), 767 (s), 740 (m), 685 (m), 642 (s), 475 (s)).
El MOF-803 sintetizado como se enjuagó tres veces al día con 10 ml de DMF durante tres días, y se sumergió en acetona anhidra durante tres días, tiempo durante el cual la acetona se reemplazó tres veces al día. El material intercambiado por acetona se sometió a un protocolo de activación con CO2 supercrítico y se evacuó a 120°C durante 24 horas para producir la muestra activada. EA de la muestra activada: Calcd. para Zr6C28H26O37S4 = [Zr6O4(OH)4(C6H2O4S)4(HCOO)4](H2O)5: C, 20,63; H, 1,61, S, 7,87%. Encontrado: C, 20,51; H, 1,27; S, 7,12%. ATR-FTIR (4000-400 cm-1): 3233 (br), 1558 (m), 1527 (m), 1373 (s), 1323 (s), 1212 (w), 1125 (w), 1028 (w), 839 (w), 765 (s), 685 (m), 646 (s), 511 (m), 456 (s).
Zr 6 O 4 (OH) 4 (BDC-(OH) 2 ) 6 , MOF-804, El ácido 2,5-dihidroxitereftálico (H2BDC-(OH)2) (0,040 g, 0,20 mmoles) y ZrOCl2'8 H2O (0,064 g, 0,20 mmoles) en una mezcla disolvente de DMF/ácido fórmico (10 mL/4 mL) se colocaron en un vial de vidrio con tapa de rosca de 20 mL, que se calentó a 120°C durante un día. A continuación, se obtuvo un precipitado de color amarillo por centrifugación, y se lavó tres veces con 5 ml de DMF de nueva aportación (Rendimiento: 0,051 g; 80% basado en H2BDC-(o H)2). RMN H1 de la solución digerida de una muestra sintetizada (400 MHz, DMSO-d6, ppm): 8,106 (s, 0,3H, 0,3 * HCOOH), 7,923 (s, 2H, 2 * DMF), 7,267 (s, 2H, 1 * BDC-(OH)2), 2,871 (s, 6 H, 2 * DMF), 2,714 (s, 6 H, 2 * DMF). Ea de la muestra tal como se sintetiza: Calcd. para Zr6C86H144O74N12 = [ZraO4(OH)4(C8H4Oa)a](C3H7NO)12(HCOOH)2(H2O)14: C, 33,56; H 4,72; N, 5,46%. Encontrado: C, 32,53; H 4,69; N, 5,77%. ATR-FTIR (4000-400 cm‘1): 3258 (br), 2931 (vw), 2873 (vw), 1651 (s), 1591 (s), 1487 (m), 1456 (m), 1382 (s), 1231 (s), 1099 (m), 1061 (w), 1002 (w), 904 (w), 868 (m), 806 (m), 788 (s), 654 (vs), 610 (m), 570 (s), 480 (s))
El MOF-804 sintetizado como se enjuagó tres veces al día con 10 ml de DMF durante tres días y se intercambió el disolvente por metanol anhidro durante tres días, tiempo durante el cual el metanol se reemplazó tres veces al día. El material intercambiado por metanol se evacuó a continuación a 120°C durante 24 horas para producir una muestra activada. EA de la muestra activada: Calcd. para Zr6C48H48O54 = ^ 604 (0 ^ 4^ 8^ 06 )6X ^ 0 )10: C, 28,31; H, 2,38%. Encontrado: C, 28,01; H, 1,91%. ATR-FTIR (4000-400 cm’1): 3256 (br), 1586 (m), 1489 (m), 1457 (s), 1382 (s), 1234 (s), 1119 (w), 870 (w), 805 (m), 788 (m), 659 (s), 608 (m), 572 (s), 481 (s).
Zr 6 O 4 (OH) 4 [NDC-(OH) 2 ] 6 , MOF-805, El ácido 1,5-dihidroxinaftaleno-2,6-dicarboxílico (H2NDC-(0H)2) (0,012 g, 0,050 mmoles) y ZrOCl2'8H20 (0,032 g, 0,10 mmoles) en una mezcla disolvente de DMF/ácido fórmico (10 mL/2 mL) se colocaron en un vial de vidrio con tapa de rosca de 20 mL, que se calentó a 120°C durante un día. A continuación, se obtuvo un precipitado amarillo por centrifugación, y se lavó tres veces con 3 ml de DMF de nueva aportación [Rendimiento: 0,014 g, 78% basado en H2NDC-(OH)2]. RMN H1 de la solución digerida de muestra activada (400 MHz, DMS0-d6, ppm): 8,109 (s, 0,25H, 0,25 * HCOOH), 7,926 (s, 3H, 3 * DMF), 7,811 (d, J = 4,4 Hz, 2H, 1 * NDC-(OH) 2), 7,732 (d, J = 4,4 Hz, 2H, 1 * NDC-(OH) 2), 2,872 (s, 9H, 3 * DMF), 2,715 (s, 9H, 3 * DMF). EA de la muestra tal como se sintetiza: Calcd. para Z ^ C ^ s^ o^ sN ^ = [ZraO4(OH)4(C12HaOa)a](C3H7NO)18(HCOOH)15(H2O)20: C, 39,25; H 5,40; N, 6,46%. Encontrado: C, 38,73 H, 5,02; N, 6,65%. ATR-FTIR (4000-400 cm‘1): 3139 (br), 2931 (w), 2874 (w), 1652 (s), 1581 (m), 1485 (m), 1417 (s), 1386 (m), 1334 (m), 1334 (m), 1285 (m), 1190 (m), 1095 (m), 1061 (m), 1016 (w), 896 (w), 866 (vw), 782 (s), 660 (s), 632 (s), 595 (s), 575 (w), 517 (w), 469 (s).
El MOF-805 tal como se sintetiza se enjuagó tres veces al día con 5 ml de DMF durante tres días, y se sumergió en 5 ml de metanol anhidro durante tres días, tiempo durante el cual el disolvente se intercambió tres veces al día. El material intercambiado se evacuó a 120°C durante 24 horas para producir una muestra activada. EA de la muestra activada: Calcd. para Zr6C72H5oO49 = [Zra04 (0 H)4(C12Ha0 a)a](H20 )5: C, 38,49; H, 2,24%. Encontrado: C, 38,36; H, 1,74%. ATR-FTIR (4000-400 cm‘1): 3153 (br), 1656 (w), 1582 (m), 1486 (m), 1420 (s), 1332 (w), 1285 (m), 1191 (m), 1101 (vw), 1025 (vw), 898 (w), 780 (s), 668 (s), 636 (m), 583 (w), 520 (w), 467 (s).
Zr 6 O 4 (OH) 4 (BPDC-(OH) 2 ) 6 , MOF-806, El ácido 3,3'-dihidroxi-bifenil-4,4'-dicarboxílico (H2BPDC-(OH)2) (0,014 g, 0,050 mmoles) y ZrOCh- 8 H2O (0,032 g, 0 ,10 mimóles) en una mezcla disolvente de DMF/ácido fórmico ( l0 ml/2 ml) se colocaron en un vial de vidrio con tapa de rosca de 20 ml, que se calentó a 120°C durante dos días. Se recogieron cristales incoloros octaédricos y se lavaron tres veces con 3 ml de DMF de nueva aportación [Rendimiento: 0,012 g, 62% basado en H2BPDC-(OH)2]. RMN H1 de la solución digerida de una muestra sintetizada (400 MHz, DMSO-da, ppm): 8,108 (s, 1,25H, 1,25 * HCOOH), 7,926 (s, 3H, 3 * DMF), 7,877-7,855 (m, 2H, 1 * BPDC-(OH)2), 7,274-7,252 (m, 4H, 1 * BPDC-(OH)2), 2,874 (s, 9H, 3 * DMF), 2,716 (s, 9H, 3 * DMF). EA de la muestra tal como se sintetiza: Calcd. para Zr6C-M5,5H229Og5N18 = [Zr6O4(OH)4(C14H8O6)6](C3H7NO)18(HCOOH)75(H2O)18: C, 40,66; H 5,37; N, 5,87%. Encontrado: C, 36,28 H, 4,83; N, 5,83%. ATR-FTIR (4000-400 cm‘1): 3226 (br), 2927 (vw), 2873 (vw), 1651 (m), 1604 (m), 1569 (m), 1434 (m), 1374 (s), 1314 (m), 1232 (w), 1165 (w), 1097 (m), 1062 (m), 1035 (w), 974 (w), 876 (m), 849 (vw), 785 (m), 762 (w), 707 (w), 647 (s), 614 (m), 570 (w), 478 (m), 434 (m).
El MOF-806 tal como se sintetiza se enjuagó tres veces al día con 5 ml de DMF durante tres días, y se sumergió en 5 ml de acetona anhidra durante tres días, tiempo durante el cual se reemplazó la acetona tres veces al día. El material intercambiado por acetona se activó después de un protocolo de activación con CO2 supercrítico y se evacuó a 120°C durante 24 horas para producir la muestra activada. EA de la muestra activada: Calcd. para Zr6C84H72O54 = [Zr6O4(OH)4(C14H8O6)6](H2O)10: C, 40,48; H, 2,91%. Encontrado: C, 39,80; H, 2,34%. ATR-FTIR (4000-400 cm-1): 3294 (br), 1632 (m), 1576 (s), 1507 (vw), 1487 (w), 1438 (s), 1375 (s), 1321 (w), 1224 (m), 1192 (w), 1164 (w), 1035 (w), 963 (w), 873 (m), 846 (w), 783 (s), 691 (m), 663 (s), 559 (w), 455 (s)), 450 (s).
Zr 6 O 4 (OH) 4 (BTC) 2 (HCOO) 6 , MOF-808, El ácido benceno-1,3,5-tricarboxílico (H3BTC) (0,11 g, 0,50 mmoles) y ZrOCl2- 8 H2O (0,16 g, 0,50 mmoles) en una mezcla disolvente de DMF/ácido fórmico (20 mL/20 mL) se colocaron en un recipiente de vidrio con tapa de rosca de 60 mL, que se calentó a 100°C durante siete días. Se recogieron cristales octaédricos y se lavaron tres veces con 10 ml de DMF de nueva aportación (Rendimiento: 0,098 g, 70% basado en Zr). RMN H1 de la solución digerida de una muestra sintetizada (400 MHz, DMSO-d6, ppm): 8,630 (s, 3H, 1 * BTC), 8,114 (s, 2H, 2 * HCOOH), 7,928 (s, 5H, 5 * DMF), 2,874 (s, 15H, 5 * DMF), 2,716 ( s, 15H, 5 * DMF). EA de la muestra tal como se sintetiza: Calcd. para Zr6C52H94O43N10 = [Zr6O4(OH)4(C9H3O6)2(HCOO)4](C3H7NO)10(H2O)5: C, 29,82; H 4,52; N, 6,69%; Encontrado: C, 29,74; H 5,13; N, 6,69%. ATR-FTIR (4000-400 cm‘1): 3381 (br), 2930 (vw), 2861 (vw), 1651 (m), 1614 (m), 1573 (m), 1497 (w), 1437 (m), 1372 (s), 1252 (m), 1099 (m), 1061 (w), 940 (w), 864 (w), 802 (w), 783 (w), 756 (m), 717 (w), 702 (w), 646 (s), 569 (w), 501 (w), 477 (m), 445 (s).
El MOF-808 tal como se sintetiza se enjuagó tres veces al día con DMF durante tres días, y se sumergió en 10 ml de acetona anhidra durante tres días, tiempo durante el cual la acetona se reemplazó tres veces al día. El material intercambiado por acetona se aplicó a continuación con protocolo de activación con CO2 supercrítico y se evacuó a 150°C durante 24 horas para producir la muestra activada. EA de la muestra activada: Calcd. para Zr6C255H215O335N05 = [Zr6O4(OH)4(C9H3O6)2(HCOO)6](C3H7NO)05(H2O): C, 21,59; H, 1,53, N, 0,49%. Encontrado: C, 21,46; H 1,46; N, 0,77%. ATR-FTIR (4000-400 cm‘1): 2867 (br), 1603 (m), 1583 (m), 1447 (m), 1379 (s), 1110 (w), 944 (w), 758 (w), 740 (w), 703 (m), 657 (s), 572 (w), 500 (m), 451 (s).
Zr 6 O 4 (OH) 4 (MTB) 3 (H 2 O) 2 , MOF-812, El ácido metanotetrabenzoico (H4MTB) (0,048 g, 0,1 mmoles) y ZrOCh-8 H2O (0,064 g, 0,2 mmoles) se disolvieron en una mezcla disolvente de DMF/ácido fórmico (10 ml/6 ml) en un vial de vidrio con tapa de rosca de 20 ml, que se calentó a 130°C durante un día.
Zr 6 O 4 (OH) 4 (MTB) 2 (HCOO) 4 (H 2 O) 4 , MOF-841, El H4MTB (0,12 g, 0,25 mmoles) y ZrOCh- 8 H2O (0,32 g, 1,0 mmoles) en una mezcla disolvente de DMF/ácido fórmico (40 ml/25 ml) se colocaron en un recipiente de vidrio con tapa de rosca de 125 ml, que se calentó a 130°C durante dos días. Las aguas madre de la mezcla de reacción se separaron y se calentaron adicionalmente a 130°C durante otros dos días. Se recogieron cristales de bloques incoloros y se lavaron tres veces con 5 ml de DMF de nueva aportación (Rendimiento: 0,13 g, 55% basado en H4MTB). RMN H1 de la solución digerida de una muestra sintetizada (400 MHz, DMSO-d6, ppm): 8,111 (s, 2H, 2 * HCOOH), 7,929 (s, 5H, 5 * DMF), 7,883 (d, J = 4,4 Hz, 8 H, 1 * MTB), 7,335 (d, J = 4,4 Hz, 8 H, 1 * MTB), 2,875 (5s, 15H, 5 * DMF), 2,717 (s, 15H, 5 * DMF). EA de la muestra tal como se sintetiza: Calcd. para Zr6Cg2H134O54N10 = [Zr6O4(OH)4(C29H16O8)2(HCOO)4(H2O)4](C3H7NO)10(H2O)8: C, 39,58; H 4,84; N, 5,02%; Encontrado: C, 39,11; H4,91; N, 5,09%. ATR-FTIR (4000-400 cm‘1): 3382 (br), 2930 (vw), 2860 (vw), 1652 (m), 1602 (m), 1583 (m), 1564 (m), 1541 (m), 1407 (s), 1253 (m), 1191 (m), 1151 (w), 1096 (w), 1061 (w), 1017 (w), 860 (w), 837 (w), 772 (m), 743 (w), 719 (w), 695 (w), 646 (s), 523 (m), 454 (s).
El MOF-841 sintetizado como se enjuagó tres veces al día con 10 ml de DMF durante tres días y se sumergió en 10 ml de acetona anhidra durante tres días, tiempo durante el cual la acetona se reemplazó tres veces al día. El material intercambiado por acetona se activó experimentando primero un protocolo de activación con CO2 supercrítico y a continuación se evacuó a 120°C durante 24 horas. EA de la muestra activada: Calcd. para Zr6C62H48O36 = [ Z ^ ^ H ^ ^ H - ^ n H C O O M ^ O ^ ] : C, 38,86; H, 2,52%; Encontrado: C, 39,15; H, 2,16%. ATR-FTIR (4000-400 cm-1): 2858 (vw), 1596 (m), 1559 (m), 1407 (s), 1380 (m), 1366 (m), 1336 (m), 1194 (w), 1152 (w), 1019 (w), 839 (w), 771 (m), 751 (m), 719 (m), 664 (m), 570 (w), 525 (m), 457 (s).
Difracción de rayos X de polvo (PXRD) de MOF-777: Los datos de difracción de rayos X de un solo cristal para el MOF-777 se obtuvieron a 100 K utilizando un difractómetro Bruker Platinum 200 con radiación de sincrotrón (A = 0,774900 A) en Beamline 11.3.1 en la Fuente de Luz Avanzada (ALS), Lawrence Berkeley National Laboratory. Los datos de difracción de rayos X de polvo se obtuvieron utilizando el difractómetro Rigaku D/MAX-RB (12KW) a 40 kV, 100 mA para la radiación CuKa (A = 1,5406 A). Para la medición de XRD de cristal único, se utilizó un tamaño de 100 |jm de MOF-777 y para la medición de PXRD, obtenida como cristal único tal como se sintetiza se lavó con disolvente DMF y se trituró para las preparaciones de muestras.
isotermas de N2 para el área de superficie de MOF-777: Las isotermas de adsorción de gas a baja presión se realizaron volumétricamente. La isoterma de N2 de MOF-777 se midió utilizando un Quadrasorp (Quantachrome Instruments). Se utilizó un baño de muestra de nitrógeno líquido (77 K) para las mediciones de N2. El gas N2 era de grado UHP. Para la medición de las áreas de superficie, se aplicó el método BET utilizando las ramas de adsorción de las isotermas de N2 suponiendo un área de sección transversal de N2 de 16,2 A2/molécula. Para el procedimiento de activación de MOF-777, los cristales obtenidos se lavaron con DMF durante 3 días 9 veces y el disolvente DMF se intercambió por metanol en los viales de 20 ml durante 3 días cambiando el disolvente de metanol 9 veces. Después de secar los cristales a vacío (0,000039 atm) durante 12 horas, a temperatura ambiente. Finalmente, se transfirieron 98 mg de los cristales al tubo de vidrio y se llevaron a cabo mediciones de la isoterma de N2. Para el cálculo del área de superficie, el coeficiente de correlación fue de 0,99997 y el valor C de BET fue 2350.
Unidad de construcción secundaria (SBU) de MOF-777: Se disponen seis átomos de Zr en forma de octaedro y cuatro átomos de oxígeno se coordinan en cuatro caras del octaedro en disposición tetraédrica y cuatro moléculas de hidroxilo se coordinan en las otras cuatro caras del octaedro, lo que da como resultado un cúmulo de [Zr6O4(OH)4] 12+ . Los seis bordes de los 12 bordes del octaedro se coordin 1an con el anión carboxilato (COO) del conector BTB en disposición hexagonal, lo que da como resultado [Zr6O4(OH)4(COO)6]6+. El resto de las cargas 6+ se cubre con cuatro HCOO- y dos moléculas de OH-, lo que da como resultado Zr6O4(OH)4(HCOO)4(OH)2(COO)6. Finalmente añadiendo cuatro moléculas de H2O, se obtuvo la topología general de la SBU, Zr6O4(OH)4(HCOO)4(OH)2(H2O)4(COO)6 (p. ej., véanse la FIG. 7 y la FIG. 12). La forma hexagonal de la unidad de construcción fue completamente inesperada ya que no se ha informado previamente de una estructura similar para los MOF basados en Zr. Por ejemplo, las SBU de Zr referidas basadas en el cúmulo de oxi/hidroxilo de Zr son cubooctaédrica con coordinación 12 y cúbica con coordinación 8 para UiO-66 y MOF-545, respectivamente. Teniendo en cuenta que las SBU en forma de cuboctaedro, cubo y hexágono se basan en un grupo oxi/hidroxilo de Zr similar, los resultados presentados en la presente memoria demuestran que los grupos de Zr pueden generar diversas SBU con diferente conectividad y geometría. Al eliminar los cuatro aniones carboxilato de la SBU cubooctaédrica de UiO-66, se puede obtener la forma de SBU cúbica de MOF-545; y al eliminar los seis aniones carboxilato de la SBU de UiO-66, se puede obtener la SBU hexagonal de MOF-777 (p. ej., véase la FIG. 8 A-C). Se ha propuesto que la flexibilidad del cúmulo de oxi/hidroxilo de Zr se basa en la geometría simétrica y el número de posibles sitios de coordinación, doce. Puesto que los doce bordes del octaedro del cúmulo de Zr son sitios de coordinación de alta simetría que permiten que los aniones carboxilato se coordinen con los bordes con geometrías adecuadas, son posibles las topologías cuboctaédrica, cúbica y hexagonal. Dado que no se ha informado sobre unidades de construcción inorgánicas y orgánicas de forma hexagonal en ningún armazón MOF, la SBU hexagonal de MOF-777 es muy singular. Adicionalmente, las combinaciones con esta unidad de construcción hexagonal para sintetizar MOF generarían diversidad estructural adicional.
Estructura 3D de MOF-777 basada en una estructura en capas 2D apilada. La estructura de MOF-777 se obtuvo a partir del análisis XRD monocristalino. El MOF-777 tiene una estructura 3D de tipo tfz-d. El sistema cristalino es ortorrómbico y el grupo espacial es Cmcm. Los parámetros de las celdas unitarias son a = 34,86 A, b = 20,13 A, c = 16,77 A y se obtuvo un diámetro de poro de 4,986 A a partir del cálculo (p. ej., véanse la FIG. 9 y la FIG. 10). La estructura 3D de MOF-777 se compone de capas 2D apiladas (p. ej., véase la FIG. 11). Las capas 2D están compuestas por SBU de Zr hexagonales y conectores BTB triangulares que tienen una estructura 2D de tipo kgd-a (p. ej., véase la FIG. 12). El apilamiento de estas capas se produce a través del eje z. La estructura 3D de tipo tfz-d de MOF-777 se forma conectando las capas a través del eje z con moléculas de formiato, que se unen a los sitios de coordinación vacantes en las SBU de Zr (p. ej., véase la FIG. 13A-C). Como se puede observar en las imágenes SEM de MOF-777, las estructuras en capas son discernibles (p. ej., véase la FIG. 16). Cuando se obtuvieron los datos de XRD de cristal único, se descubrió que las SBU de MOF-777 estaban desordenadas con dos orientaciones diferentes. Las SBU se rotaron 180° entre sí SBU (p. ej., véase la FIG. 18). Para rectificar este problema, las SBU se colocaron de manera que fueran adyacentes al otro tipo de SBU en la capa. A partir de lo cual, se generó la estructura ordenada de MOF-777. Sobre la base de esta estructura, se simuló el patrón PXRD de MOF-777 y se comparó con el patrón PXRD experimental de MOF-777 para confirmar que la estructura era equivalente. Se demostró que el patrón PXRD de la estructura simulada es equivalente al patrón PXRD experimental para el MOF-777 (p. ej., véase la FIG. 19).
Crecimiento de cristales y morfología de cristales individuales de MOF-777, Las imágenes de cristales individuales de MOF-177 se obtuvieron utilizando un microscopio óptico. Los cristales tenían un tamaño de ~100 jm y tenían un espesor de 10 jm . Se encontró que los cristales eran homogéneos con morfología de placa hexagonal (p. ej., véase la FIG. 17A-B). Con el fin de obtener cristales que tuvieran un grosor suficiente para los estudios de PXRD, se tuvo que ajustar la cantidad de ácido fórmico. Al añadir cantidades crecientes de ácido fórmico, la intensidad y la nitidez de los picos relacionados con el apilamiento de las capas aumentaron junto con el grosor (hasta ~10 |jm) de los cristales individuales (p. ej., véase la Fig. 14C-E). Los resultados indican que el grosor de los cristales se puede controlar variando la cantidad de moléculas de formiato. Puesto que las capas están conectadas por moléculas de formiato, los resultados son comprensibles.
Una de las características distintivas de MOF-777 en comparación con otros MOF de Zr es la estructura en capas de MOF-777. Si bien otros MOF de Zr tienen estructuras 3D rígidas, la estructura 3D de MOF-777 resulta de interacciones de apilamiento entre morfologías de placas hexagonales que tienen topologías 2D. Por lo tanto, la exclusiva morfología de la placa hexagonal de las SBU de MOF-777, combinada con un grosor controlable y una alta estabilidad, indica que MOF-777 se puede utilizar como una película delgada. Se han realizado relativamente pocos estudios con películas de MOF y se han limitado a las siguientes: MOF-5, MOF-199 (HKUST-1), [Zr2bdc2(dabco)] (dabco = 1,4-diazabiciclo [2,2,2] octano), [Mn(HCOO)], MIL-53 (Fe) y MIL-88B. El m Of-777 tiene varias ventajas sobre los MOF mencionados anteriormente. Al tener el MOF-777 una morfología en forma de placa, el MOF-777 es mucho más propicio para el crecimiento y la cobertura de la superficie del sustrato. El MOF-777 es muy estable, mientras que los MOF mencionados anteriormente, excepto MOF-199 (HKUST-1), son conocidos por ser relativamente inestables. La estabilidad de MOF-777, por lo tanto, proporciona una ventaja práctica adicional para crear un material de película delgada. Se creó un material de película delgada a escala de 1 cm2 que comprendía MOF-777 sobre la superficie de un sustrato de vidrio.
Caracterización del área de superficie de MOF-777. Se utilizaron cristales de MOF-777 activados para determinar las isotermas de N2. El área de superficie BET de la muestra activada fue de 974 m2/g y la superficie de Langmuir fue de 1096 m2/g. Esos dos valores son bastante más bajos que el área de superficie accesible al disolvente calculada (2330 m2/g) utilizando un programa de estudio de materiales. Los valores experimentales son más bajos que el área de superficie calculada debido a una pérdida de cristalinidad a lo largo del eje z durante la activación. Después de la activación, se obtuvo el patrón de PXRD de la muestra y este mostró que los picos relacionados con el apilamiento de las capas desaparecieron tales como (111), (311), (021), (221), (202) y (112), mientras que los otros picos tales como (200), (110), (310) y (020) se mantuvieron agudos y fuertes (p. ej., véase la FIG. 20) indicando que los cristales perdieron la cristalinidad a lo largo del eje z.
Plasma acoplado inductivamente (ICP) y análisis elemental (EA) de MOF-777. Se realizaron cuatro mediciones con cuatro muestras diferentes. El % en peso de cada elemento de las muestras activadas se obtuvo a partir de ICP y EA (p. ej., véase la TABLA 1).
TABLA 1. Valores experimentales en % en peso de MOF-777 a partir de ICP EA.
Figure imgf000062_0001
Todas las mediciones mostraron valores similares y se eligió la primera fila para el valor experimental. La fórmula molecular del valor experimental, Zr6C60,7O40,-iH53,7 coincide razonablemente con la fórmula molecular de MOF-777, Zr6C58O3sH48. Aunque las proporciones de oxígeno e hidrógeno tienen un valor experimental ligeramente mayor, esta discrepancia puede explicarse por el hecho de que el experimento tiene una o dos moléculas de agua dentro de los poros.
Prueba de la estabilidad térmica y química de MOF-777. Se realizó una prueba de estabilidad térmica mediante el uso del análisis termogravimétrico (TGA). La primera pérdida de peso significativa fue por la evaporación del disolvente de los poros, mientras que una segunda pérdida de peso significativa fue de alrededor de 550°C, lo que indica la descomposición de la estructura (p. ej., véase la FIG. 22). Este resultado muestra que MOF-777 es térmicamente estable hasta ~550°C.
Se realizó una prueba de estabilidad química de MOF-777 contra agua. El patrón de PXRD del MOF-777 tal como se sintetiza se comparó con el patrón del PXRD de MOF-777 sumergido en agua durante 3 días (p. ej., véase la Fig.
23). Después de que MOF-777 se sumergió en agua durante tres días, los picos relacionados con el apilamiento de las capas desaparecieron, mientras que los otros picos permanecieron. Teniendo en cuenta que los picos (200), (110) todavía eran agudos como los de la muestra MOF-777 tal como se sintetiza las capas de MOF-777 son químicamente estables frente al agua.
El MOF-777 tiene varias características interesantes. Aparte del MOF-777, no se ha hecho referencia a unidades de construcción inorgánicas y orgánicas de forma hexagonal para los MOF. Las unidades de construcción hexagonales de MOF-777 proporcionan por lo tanto nuevas geometrías para construir MOF. Adicionalmente, la estructura en capas permite que MOF-777 crezca en forma de capas delgadas. Con las propiedades térmicamente y químicamente estables de las capas de MOF-777, esta morfología de MOF-777 tiene la ventaja de ser utilizada como materiales de película delgada porosa.
Caracterización de Hf-MOF-777: Se obtuvo MOF-777 de Hf utilizando condiciones de reacción de síntesis similares a las de MOF-777 (p. ej., véase la FIG. 24), pero reemplazando HfCU para ZrOCh. La morfología de los cristales individuales de MOF-777 de Hf era un plano hexagonal, igual que el MOF-777. Adicionalmente, el patrón de PXRD de Hf-MOF-777 es comparable al de MOF-777. Basándose en estos resultados, la estructura de Hf-MOF-777 es comparable a la de MOF-777.

Claims (14)

REIVINDICACIONES
1. Un armazón organometálico (MOF) que tiene resistencia térmica, a los ácidos, y/o a los disolventes que comprende una pluralidad de unidades de unión secundaria (SBU) M-O-L conectadas, en donde M es un metal de circonio o hafnio, un ion de metal de circonio o hafnio, o un complejo que contiene metal de circonio o hafnio; O es un átomo de oxígeno de un cúmulo de conexión basado en carboxilato; y L es un ligando conector orgánico que comprende una o más estructuras de Fórmula I a IX y XI a XXII, en donde el ligando conector forma un enlace con el metal, ion metálico o complejo que contiene metal a través del cúmulo conector basado en carboxilato:
Figure imgf000064_0001
Ċ
Figure imgf000068_0001
y
Figure imgf000069_0001
en donde,
A 1-A8 son independientemente un C, N, O o S;
A9 se selecciona entre
Figure imgf000069_0002
X -X seleccionan independientemente entre H, D, a <8 se lquAilo,, a; 1 lquenilo, alquinilo, arilo, heteroalquilo, heteroalquenilo, heteroalquinilo, cicloalquilo, cicloalquenilo, heteroarilo, heterociclo, halo, hidroxilo, anhídrido, carbonilo, carboxilo, carbonato, carboxilato, aldehído, haloformilo, éster, hidroperoxi, peroxi, éter, ortoéster, carboxamida, amina, imina, imida, azida, azo, cianato, isocianato, nitrato, nitrilo, isonitrilo, nitroso, nitro, nitrosooxi, piridilo, sulfhidrilo, sulfuro, disulfuro, sulfinilo, sulfo, tiocianato, isotiocianato, carbonotioilo, fosfino, fosfono, fosfato, Si(OH)s, Ge(OH)s, Sn(OH)s, Si(SH)4, Ge(SH)4, AsO3H, AsO4H, P(SH)3, As(SH)3, SO3H, Sn(SH)4, alquilo C1-C20, heteroalquilo C1-C19, alquenilo C1-C19, heteroalquenilo C1-C19, alquinilo C1-C19, heteroalquinilo C1-C19, cicloalquilo C1-C19, cicloalquenilo C1-C19, arilo, sistema anular mixto, en donde uno o más grupos R adyacentes se pueden conectar entre sí para formar uno o más anillos seleccionados entre cicloalquilo cicloalquenilo, heterociclo, arilo y sistema anular mixto;
R37, R39, R48y R52 son hidroxilos; y
R1 a R36, R38, R40 a R47, R49 a R51, R53 a R64 y R69 a R186 se seleccionan independientemente entre H, D, alquilo, alquenilo, alquinilo, arilo, heteroalquilo, heteroalquenilo, heteroalquinilo, cicloalquilo, cicloalquenilo, heteroarilo, heterociclo, halo, hidroxilo, anhídrido, carbonilo, carboxilo, carbonato, carboxilato, aldehído, haloformilo, éster, hidroperoxi, peroxi, éter, ortoéster, carboxamida, amina, imina, imida, azida, azo, cianato, isocianato, nitrato, nitrilo, isonitrilo, nitroso, nitro, nitrosooxi, piridilo, sulfhidrilo, sulfuro, disulfuro, sulfinilo, sulfo, tiocianato, isotiocianato, carbonotioilo, fosfino, fosfono, fosfato, Si(OH)3, Ge(OH)3, Sn(OH)3, Si(SH)4, Ge(SH)4, AsO3H, AsO4H, P(s H)3, As(SH)3, So 3H, Sn(SH)4, alquilo C1-C20, heteroalquilo C1-C19, alquenilo C1-C19, heteroalquenilo C1-C19, alquinilo C1-C19, heteroalquinilo C1-C19, cicloalquilo C1-C19, cicloalquenilo C1-C19, sistema anular mixto, en donde uno o más grupos R adyacentes se pueden conectar entre sí para formar uno o más anillos seleccionados entre cicloalquilo, cicloalquenilo, heterociclo, arilo y sistema anular mixto; y en donde el armazón es térmicamente estable cuando se expone a una temperatura entre 50°C y 525°C, y/o el armazón es químicamente estable en presencia de un disolvente y/o un ácido.
2. El MOF de la reivindicación 1, en donde:
(a) L es un ligando conector orgánico diptópico lineal que comprende una o más estructuras de Fórmula V-VII en donde el ligando conector forma un enlace con el metal, ion metálico o complejo que contiene metal a través del cúmulo de conexión de carboxilato:
Figure imgf000070_0001
en donde,
R37-R54 se seleccionan independientemente entre H, D, alquilo, alquenilo, alquinilo, arilo, heteroalquilo, heteroalquenilo, heteroalquinilo, cicloalquilo, cicloalquenilo, heteroarilo, heterociclo, halo, hidroxilo, anhídrido, carbonilo, carboxilo, carbonato, carboxilato, aldehído, haloformilo, éster, hidroperoxi, peroxi, éter, ortoéster, carboxamida, amina, imina, imida, azida, azo, cianato, isocianato, nitrato, nitrilo, isonitrilo, nitroso, nitro, nitrosooxi, piridilo, sulfhidrilo, sulfuro, disulfuro, sulfinilo, sulfo, tiocianato, isotiocianato, carbonotioilo, fosfino, fosfono, fosfato, Si(OH)3, Ge(OH)3, Sn(OH)3, Si(SH)4, Ge(SH)4, AsO3H, AsO4H, P(SH)3, As(SH)3, SO3H, Sn(SH)4, alquilo Ci-C20, heteroalquilo C i-C i9, alquenilo C i-C i9, heteroalquenilo C i-C i9, alquinilo C i-C i9, heteroalquinilo C1-C19, cicloalquilo C1-C19, cicloalquenilo C1-C19, sistema anular mixto, en donde uno o más grupos R adyacentes se pueden conectar entre sí para formar uno o más anillos seleccionados entre cicloalquilo, cicloalquenilo, heterociclo, arilo y sistema anular mixto; o
(b) en donde L es un ligando conector orgánico diptópico flexionado que comprende una o más estructuras de Fórmula VIII a IX y XI a XV, en donde el ligando conector forma un enlace con el metal, ion metálico o complejo que contiene metal a través del cúmulo conector basado en carboxilato:
Figure imgf000070_0002
Figure imgf000071_0001
en donde,
A4-A8 son independientemente un C, N, O o S;
A se selecciona entre
Figure imgf000071_0002
X4-X8 se seleccionan independientemente entre H, D, alquilo, alquenilo, alquinilo, arilo, heteroalquilo, heteroalquenilo, heteroalquinilo, cicloalquilo, cicloalquenilo, heteroarilo, heterociclo, halo, hidroxilo, anhídrido, carbonilo, carboxilo, carbonato, carboxilato, aldehído, haloformilo, éster, hidroperoxi, peroxi, éter, ortoéster, carboxamida, amina, imina, imida, azida, azo, cianato, isocianato, nitrato, nitrilo, isonitrilo, nitroso, nitro, nitrosooxi, piridilo, sulfhidrilo, sulfuro, disulfuro, sulfinilo, sulfo, tiocianato, isotiocianato, carbonotioilo, fosfino, fosfono, fosfato, Si(OH)3, Ge(OH)3, Sn(OH)3, Si(SH)4, Ge(SH)4, AsO3H, AsO4H, P(SH)3, As(SH)3, SO3H, Sn(SH)4, alquilo Ci-C20, heteroalquilo C i-C i9, alquenilo C i-C i9, heteroalquenilo C i-C i9, alquinilo C1-C19, heteroalquinilo C1-C19, cicloalquilo C1-C19, cicloalquenilo C1-C19, sistema anular mixto, en donde uno o más grupos R adyacentes se pueden conectar entre sí para formar uno o más anillos sustituidos seleccionados entre cicloalquilo, cicloalquenilo, heterociclo, arilo y sistema anular mixto; y
R a R y R a R se seleccionan independientemente entre H, D, alquilo, alquenilo, alquinilo, arilo, heteroalquilo, heteroalquenilo, heteroalquinilo, cicloalquilo, cicloalquenilo, heteroarilo, heterociclo, halo, hidroxilo, anhídrido, carbonilo, carboxilo, carbonato, carboxilato, aldehído, haloformilo, éster, hidroperoxi, peroxi, éter, ortoéster, carboxamida, amina, imina, imida, azida, azo, cianato, isocianato, nitrato, nitrilo, isonitrilo, nitroso, nitro, nitrosooxi, piridilo, sulfhidrilo, sulfuro, disulfuro, sulfinilo, sulfo, tiocianato, isotiocianato, carbonotioilo, fosfino, fosfono, fosfato, Si(OH)3, Ge(OH)3, Sn(OH)3, Si(SH)4, Ge(SH)4, AsO3H, AsO4H, P(SH)3, As(SH)3, SO3H, Sn(SH)4, alquilo C1-C20, heteroalquilo C1-C19, alquenilo C1-C19, heteroalquenilo C1-C19, alquinilo C1-C19, heteroalquinilo C1-C19, cicloalquilo C1-C19, cicloalquenilo C1-C19, sistema anular mixto, en donde uno o más grupos R adyacentes se pueden conectar entre sí para formar uno o más anillos seleccionados entre cicloalquilo, cicloalquenilo, heterociclo, arilo y sistema anular mixto; o
(c) en donde L es un ligando conector orgánico tetratópico que comprende una o más estructuras de Fórmula Xv I-XXII, en donde el ligando conector forma un enlace con el metal, ion metálico o complejo que contiene metal a través del cúmulo de conexión de carboxilato:
Figure imgf000074_0001
en donde,
r 25-r36, r 55-r58 r 6o, r6i , r63, r64, r 103-r 186 se seleccionan independientemente entre H, D, alquilo, alquenilo, alquinilo, arilo, heteroalquilo, heteroalquenilo, heteroalquinilo, cicloalquilo, cicloalquenilo, heteroarilo, heterociclo, halo, hidroxilo, anhídrido, carbonilo, carboxilo, carbonato, carboxilato, aldehído, haloformilo, éster, hidroperoxi, peroxi, éter, ortoéster, carboxamida, amina, imina, imida, azida, azo, cianato, isocianato, nitrato, nitrilo, isonitrilo, nitroso, nitro, nitrosooxi, piridilo, sulfhidrilo, sulfuro, disulfuro, sulfinilo, sulfo, tiocianato, isotiocianato, carbonotioilo, fosfino, fosfono, fosfato, Si(OH)3, Ge(OH)3, Sn(OH)3, Si(SH)4, Ge(SH)4, AsO3H, AsO4H, P(s H)3, As(SH)3, So 3H, Sn(SH)4, alquilo C1-C20, heteroalquilo C1-C19, alquenilo C1-C19, heteroalquenilo C1-C19, alquinilo C1-C19, heteroalquinilo C1-C19, cicloalquilo C1-C19, cicloalquenilo C1-C19, sistema anular mixto, en donde uno o más grupos R adyacentes se pueden conectar entre sí para formar uno o más anillos seleccionados entre cicloalquilo, cicloalquenilo, heterociclo, arilo y sistema anular mixto; o (d) en donde L es un ligando conector orgánico tritópico que tiene una o más estructuras de Fórmula I-IV que forma un enlace con el metal, ion metálico o complejo que contiene metal a través del cúmulo conector basado en carboxilato:
Figure imgf000075_0001
y
Figure imgf000076_0001
en donde,
A1-A3 son independientemente un C, N, O o S;
X1-X3 se seleccionan independientemente entre H, D, alquilo, alquenilo, alquinilo, arilo, heteroalquilo, heteroalquenilo, heteroalquinilo, cicloalquilo, cicloalquenilo, heteroarilo, heterociclo, halo, hidroxilo, anhídrido, carbonilo, carboxilo, carbonato, carboxilato, aldehído, haloformilo, éster, hidroperoxi, peroxi, éter, ortoéster, carboxamida, amina, imina, imida, azida, azo, cianato, isocianato, nitrato, nitrilo, isonitrilo, nitroso, nitro, nitrosooxi, piridilo, sulfhidrilo, sulfuro, disulfuro, sulfinilo, sulfo, tiocianato, isotiocianato, carbonotioilo, fosfino, fosfono, fosfato, Si(OH)3, Ge(OH)3, Sn(OH)3, Si(SH)4, Ge(SH)4, AsO3H, AsO4H, P(SH)3, As(SH)3, SO3H, Sn(SH)4, alquilo C1-C20, heteroalquilo C1-C19, alquenilo C1-C19, heteroalquenilo C1-C19, alquinilo C1-C19, heteroalquinilo C1-C19, cicloalquilo C1-C19, cicloalquenilo C1-C19, sistema anular mixto, en donde uno o más grupos R adyacentes se pueden conectar entre sí para formar uno o más anillos sustituidos seleccionados entre cicloalquilo, cicloalquenilo, heterociclo, arilo y sistema anular mixto; y
R -R se seleccionan independientemente entre H, D, alquilos, alquenilo, alquinilo, arilo, heteroalquilo, heteroalquenilo, heteroalquinilo, cicloalquilo, cicloalquenilo, heteroarilo, heterociclo, halo, hidroxilo, anhídrido, carbonilo, carboxilo, carbonato, carboxilato, aldehído, haloformilo, éster, hidroperoxi, peroxi, éter, ortoéster, carboxamida, amina, imina, imida, azida, azo, cianato, isocianato, nitrato, nitrilo, isonitrilo, nitroso, nitro, nitrosooxi, piridilo, sulfhidrilo, sulfuro, disulfuro, sulfinilo, sulfo, tiocianato, isotiocianato, carbonotioilo, fosfino, fosfono, fosfato, Si(OH)3, Ge(OH)3, Sn(OH)3, Si(SH)4, Ge(SH)4, AsO3H, AsO4H, P(SH)3, As(SH)3, SO3H, Sn(SH)4, alquilo C1-C20, heteroalquilo C1-C19, alquenilo C1-C19, heteroalquenilo C1-C19, alquinilo C1-C19, heteroalquinilo C1-C19, cicloalquilo C1-C19, cicloalquenilo C1-C19, sistema anular mixto, en donde uno o más grupos R adyacentes se pueden conectar entre sí para formar uno o más anillos seleccionados entre cicloalquilo, cicloalquenilo, heterociclo, arilo y sistema anular mixto; o
(e) en donde L es un ligando conector orgánico tritópico que comprende una o más estructuras de cualquiera de las Fórmulas I-IV forma un enlace con el metal, ion metálico o complejo que contiene metal a través del cúmulo conector basado en carboxilato:
Figure imgf000077_0001
en donde,
A1-A3 son independientemente un C, N, O o S;
X1-X3 se seleccionan independientemente entre H, D, alquilo, alquenilo, alquinilo, arilo, heteroalquilo, heteroalquenilo, heteroalquinilo, cicloalquilo, cicloalquenilo, heteroarilo, heterociclo, halo, hidroxilo, anhídrido, carbonilo, carboxilo, carbonato, carboxilato, aldehído, haloformilo, éster, hidroperoxi, peroxi, éter, ortoéster, carboxamida, amina, imina, imida, azida, azo, cianato, isocianato, nitrato, nitrilo, isonitrilo, nitroso, nitro, nitrosooxi, piridilo, sulfhidrilo, sulfuro, disulfuro, sulfinilo, sulfo, tiocianato, isotiocianato, carbonotioilo, fosfino, fosfono, fosfato, Si(OH)3, Ge(OH)3, Sn(OH)3, Si(SH)4, Ge(SH)4, AsO3H, AsO4H, P(SH)3, As(SH)3, SO3H, Sn(SH)4, alquilo C1-C20, heteroalquilo C1-C19, alquenilo C1-C19, heteroalquenilo C1-C19, alquinilo C1-C19, heteroalquinilo C1-C19, cicloalquilo C1-C19, cicloalquenilo C1-C19, sistema anular mixto, en donde uno o más grupos R adyacentes se pueden conectar entre sí para formar uno o más anillos seleccionados entre cicloalquilo, cicloalquenilo, heterociclo, arilo y sistema anular mixto; y R1, R3-R5 R7-R9, R11-R13, R15-R17, R19-R21, R23-R25, R27-R29, R31-R33, R - R 36 son H; y
R2, R6, R , R14, R18, R22, R26, R30 y R34 se seleccionan independientemente entre amino, metilo, hidroxilo, =O, =S, halo, arilo, ariloxi, alcoxi, -O-(CH2)n-CH3 y -O-(CH2)2-O-CH2-CH3, en donde n es un número entero de 2 a 5.
3. El MOF de la reivindicación 2, en donde:
(a) L es un ligando conector orgánico diptópico lineal que comprende una o más estructuras de Fórmula V(a), VI(a), VI(b) y VII(a) forma un enlace con el metal, ion metálico o complejo que contiene metal a través del cúmulo de conexión basado en carboxilato:
Figure imgf000078_0001
o
(b) en donde L es un ligando conector orgánico diptópico flexionado que comprende una o más estructuras de Fórmula VIII(a), VIII(b), VIII(c), VIII(d), VIII(e), VIII(f), VMI(g), VIII(h), IX(a), XI(a), XII(a), XIII(a), XIV(a), XV(a), XV(b) y XV(c) forma un enlace con el metal, ion metálico o complejo que contiene metal a través del cúmulo de conexión de carboxilato:
Figure imgf000080_0001
o
(c) en donde L es un ligando conector orgánico tetratópico que comprende una o más estructuras de Fórmula XVI(a), XVII(a), XVIII(a), XIX(a), XX(a), XXI(a) y XXII(a) forma un enlace con el metal, el ion metálico o el complejo que contiene metal a través del cúmulo conector basado en carboxilato:
Figure imgf000082_0001
(d) en donde L es un ligando conector orgánico tritópico que comprende una o más estructuras de Fórmula I(a), II(a), III(a) y IV(a) forma un enlace con el metal, ion metálico o complejo que contiene metal a través del clúster de enlace basado en carboxilato:
Figure imgf000083_0001
i v (a)
4. El MOF de cualquier reivindicación precedente, en donde M es un metal o ion metálico seleccionados entre Zr4+, Zr3+, Zr2+, Hf4+, Hr+, y combinaciones de los mismos, incluyendo cualquier complejo que contenga los iones metálicos enumerados, así como cualquier contra-anión de sal metálica correspondiente.
5. El MOF de cualquiera de las reivindicaciones anteriores, en donde el MOF es MOF-778 (hf-MOF-777).
6. El MOF de la reivindicación 4, en donde M es Zr4+, incluidos los complejos que contienen Zr4+, así como cualquier anión de sal metálica correspondiente.
7. El MOF de la reivindicación 6, en donde la pluralidad de SBU M-O-L conectadas tiene extensiones 3-c, 4-c, 6-c, 8-c, 9-c, 10-c o 12-c.
8. El MOF de cualquiera de las reivindicaciones 6 o 7, en donde el MOF es MOF-802, MOF-803, MOF-804, MOF-805, MOF-806, MOF-807, MOF-808, MOF-812, MOF- 841, MOF-842 o MOF-867,
9. El MOF de la reivindicación 7, en donde la pluralidad de SBU M-O-L conectadas son cúmulos hexagonales de circonio-carboxilato conectados por radicales conectores orgánicos basados en ácido benceno-tribenzoico (BTB).
10. El MOF de la reivindicación 9, en donde el MOF tiene una topología 3D de tipo tfz-d que se basa en el apilamiento de capas 2D de tipo kgd-a, en donde las capas se conectan entre sí a través de aniones conectores, opcionalmente en donde los aniones conectores se seleccionan entre formiato, acetato, ftalato, lactato, oxalato, citrato, fumarato, adipato, antranilato, ascorbato, benzoato, butirato, lactato, malato, malonato, tartrato, succinato, sorbato, cinamato, glutamato, gluconato, propionato, pivalato y valerato, preferiblemente en donde el anión conector es formiato.
11. El MOF de la reivindicación 9 o la reivindicación 10, en donde el MOF es MOF-777.
12. El MOF de la reivindicación 10, en donde el MOF es un MOF de ácido sólido fuerte (sa-MOF) que comprende aniones conectores que comprenden precursores de sitio ácido, opcionalmente en donde los precursores de sitio ácido se seleccionan entre F-, Cl-, ClO-, ClO2-, ClO3-, ClO4-, Br-, BrO-, I-, IO3-, IO4-, NO3-, S2-, HS-, HSO HSO4-, H2PO42-, PO43-, CO32-, HCO3-, H3BO3, SiO32-, PF6-, CF3CO2- and CF3SO3-, preferiblemente en donde el precursor de sitio ácido es HSO3-.
13. Un método para producir un MOF de ácido sólido fuerte (sa-MOF) que comprende:
hacer reaccionar un ligando conector orgánico de la reivindicación 1 con un metal o ion de metal de circonio o hafnio a una temperatura elevada durante al menos 2 horas, en presencia de un precursor de sitio ácido, opcionalmente:
(a) en donde el compuesto precursor de sitio ácido se selecciona entre F-, Cl-, ClO-, ClO2-, ClO3-, ClO4-, Br-,
BrO-, I-, IO3-, IO4-, NO3-, S2-, HS-, HSO3-, SO32-, SO42-, HSO4-, H2PO42-, PO43-, CO32-, HCO3-, H3BO3, SiO32-,
PF6-, CF3CO2- and CF3SO3-; y/o
(b) en donde el ligando conector orgánico comprende una estructura de Fórmula I(a), II(a), III(a), o IV(a) que forma un enlace con el metal, ion metálico o complejo que contiene metal a través del cúmulo de conexión basado en carboxilato:
Figure imgf000085_0001
14. Un dispositivo de almacenamiento y/o separación de gas que comprende un MOF de cualquiera de las reivindicaciones 1 a 10 o un dispositivo que comprende una película delgada o membrana de un MOF de cualquiera de las reivindicaciones 9 a 11, o un dispositivo catalítico que comprende un sa-MOF de la reivindicación 12.
ES15707499T 2014-02-19 2015-02-19 Armazones organometálicos que tienen resistencia a los ácidos, a los disolventes, y térmica Active ES2768680T3 (es)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
US201461941791P 2014-02-19 2014-02-19
PCT/US2015/016555 WO2015127033A1 (en) 2014-02-19 2015-02-19 Acid, solvent, and thermal resistant metal-organic frameworks

Publications (1)

Publication Number Publication Date
ES2768680T3 true ES2768680T3 (es) 2020-06-23

Family

ID=52597300

Family Applications (1)

Application Number Title Priority Date Filing Date
ES15707499T Active ES2768680T3 (es) 2014-02-19 2015-02-19 Armazones organometálicos que tienen resistencia a los ácidos, a los disolventes, y térmica

Country Status (7)

Country Link
US (1) US10287304B2 (es)
EP (1) EP3074404B1 (es)
JP (1) JP6717749B2 (es)
KR (1) KR102399422B1 (es)
CN (1) CN106029674B (es)
ES (1) ES2768680T3 (es)
WO (1) WO2015127033A1 (es)

Families Citing this family (59)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP6519948B2 (ja) * 2015-06-03 2019-05-29 株式会社豊田中央研究所 トリス（カルボキシアントラセニルフェニル）ベンゼン、それを用いた結晶性ネットワーク錯体及びガス吸蔵材料
KR102381849B1 (ko) 2016-06-13 2022-04-05 바스프 코포레이션 촉매 복합체, 및 NOx의 선택적 접촉 환원에서의 이의 용도
KR102577545B1 (ko) 2016-09-27 2023-09-11 엘지전자 주식회사 세탁기 및 그 제어방법
CN106748728A (zh) * 2016-11-23 2017-05-31 浙江大学 一种乙烯基功能化Zr‑MOFs材料的制备方法
CN106866988A (zh) * 2017-01-16 2017-06-20 南开大学 一种层柱型金属有机框架材料及其制备方法及用途
JP6638685B2 (ja) * 2017-03-31 2020-01-29 トヨタ自動車株式会社 金属有機構造体とその製造方法
CN111132755B (zh) * 2017-08-04 2023-12-19 加利福尼亚大学董事会 克服了在二胺附加的金属-有机框架中的两个二氧化碳吸附阶跃
CN107383386B (zh) * 2017-08-04 2020-07-21 南京工业大学 一种制备二维金属有机骨架材料的方法及其应用
CN111094304B (zh) * 2017-08-31 2024-04-05 加利福尼亚大学董事会 具有开放式金属位点的基于对苯二甲酸锆的金属有机骨架
US11008347B2 (en) * 2017-12-27 2021-05-18 Toyota Jidosha Kabushiki Kaisha Metal-organic framework and method of producing the same
JP7172364B2 (ja) * 2017-12-27 2022-11-16 トヨタ自動車株式会社 金属有機構造体とその製造方法
CN108822658A (zh) * 2018-05-23 2018-11-16 湖北天鹅科技有限公司 一种可吸收降解挥发性有机物的水性涂料及其制备方法
KR102056816B1 (ko) * 2018-05-31 2019-12-17 한국화학연구원 지르코늄 클러스터 이차빌딩유닛 및 다중결합성 링커로부터 형성된 다공성 구조를 갖는 신규한 금속-유기 골격체
EP3599019A1 (en) * 2018-07-26 2020-01-29 University of Limerick Improvements relating to water capture
CN109181224B (zh) * 2018-08-08 2020-11-24 中国科学院合肥物质科学研究院 一种含mof衍生多孔氧化钆的复合屏蔽材料及制备方法
CN108927010B (zh) * 2018-08-31 2021-01-26 贵阳学院 吸附功能膜材料及其制备方法和应用
CN109174013A (zh) * 2018-10-17 2019-01-11 五邑大学 一种酸改性金属有机骨架材料及其制备方法
WO2020092609A1 (en) * 2018-10-30 2020-05-07 Stc.Unm Metal-organic framework-assisted cryopreservation of red blood-cells
CN113272043B (zh) * 2018-11-26 2023-01-31 加利福尼亚大学董事会 多元和其他金属-有机骨架及其用途
WO2020154427A1 (en) 2019-01-22 2020-07-30 Water Harvesting Inc. Water harvesting systems, and methods of using thereof
CN109813786B (zh) * 2019-03-13 2021-11-09 郑州轻工业学院 双金属-有机骨架材料、支架材料及其制备方法，电化学免疫传感器及其制备方法、应用
CN109870440B (zh) * 2019-03-27 2021-07-09 南开大学 一种定量识别强酸和浓碱的高稳定荧光探针及其制备方法及用途
EP3992174A4 (en) * 2019-06-25 2023-11-15 Rikkyo Educational Corporation ORGANOMETALLIC STRUCTURE COMPRISING A TEREPTHALIC ACID-BASED LIGAND
KR102902679B1 (ko) * 2019-07-15 2025-12-22 엑손모빌 테크놀로지 앤드 엔지니어링 컴퍼니 기체 분리를 위한 국부적 결함을 갖는 금속-유기 골격구조
JP7099419B2 (ja) * 2019-08-29 2022-07-12 トヨタ自動車株式会社 金属有機構造体
WO2021067179A1 (en) 2019-09-30 2021-04-08 Water Harvesting Inc. Refrigerator integrated with an atmospheric water harvesting unit, and methods of using thereof
US12528705B2 (en) * 2019-10-03 2026-01-20 Cornell University Two-dimensional mesoporous superlattices of inorganic materials and method of making and using same
CN111054223A (zh) * 2019-12-27 2020-04-24 大连理工大学 一种小晶种诱导成膜-表面活性剂后修饰策略制备无缺陷mof-801膜的方法及其应用
EP4103303A4 (en) 2020-02-14 2024-05-22 Water Harvesting Inc. HIGHLY EFFICIENT ATMOSPHERIC WATER COMBINE HARVESTER AND METHODS OF USE THEREOF
WO2022081641A1 (en) 2020-10-13 2022-04-21 Phillips 66 Company Metal organic framework
CN112191274B (zh) * 2020-10-14 2023-08-22 武汉理工大学 一种酸刻蚀三维褶皱型空心mof催化剂及其制备方法和应用
CN112264051B (zh) * 2020-10-16 2022-11-18 德安县塑丽龙纺织有限公司 一种用于纤维素水解的固体酸催化剂的制备方法及其产品
CN114433025B (zh) * 2020-10-30 2023-08-18 上海科技大学 一种金属有机框架晶体材料及其合成方法
WO2022098528A1 (en) * 2020-11-03 2022-05-12 Virginia Commonwealth University Self-decontaminating nanofibrous filters
CN112587661B (zh) * 2020-12-08 2021-09-28 中国科学院高能物理研究所 一种载有硼酸的金属卟啉锆基MOFs材料及其制备方法与应用
WO2022159498A1 (en) 2021-01-19 2022-07-28 Water Harvesting Inc. Atmospheric water harvester with climate-adjustable adsorbant properties
CN113209941A (zh) * 2021-04-14 2021-08-06 山东大学 疏水型双配体金属有机骨架材料及制备方法和在VOCs吸附中的应用
US11559762B1 (en) 2021-04-27 2023-01-24 Water Harvesting, Inc. Heat pump-based water harvesting systems, and methods of using thereof
TW202314168A (zh) 2021-08-23 2023-04-01 美商水收集公司 基於熱泵的水採集系統及其使用方法
DE112022003613T5 (de) * 2021-09-10 2024-05-16 Ngk Insulators, Ltd. Verarbeitungsverfahren eines Trennmembrankomplexes und Verarbeitungseinrichtung für einen Trennmembrankomplex
CN113880769B (zh) * 2021-10-26 2023-03-31 华中科技大学 一种用于金属锆标记的螯合剂及其合成方法与应用
CN114133580B (zh) * 2021-11-12 2022-08-12 河南科技学院 一种一维镉金属有机骨架及在荧光传感领域的应用
CN116328730B (zh) * 2021-12-23 2024-07-26 上海科技大学 一种柔性金属有机框架材料及其制备方法、应用
KR20250009974A (ko) * 2022-05-13 2025-01-20 더 리전츠 오브 더 유니버시티 오브 캘리포니아 물 수집 mof를 위한 새로운 확장 기능화 전략
CN115058019B (zh) * 2022-07-18 2023-04-21 陕西科技大学 一种三维金属钠配位聚合物及其制备方法和应用
WO2024050092A1 (en) * 2022-09-01 2024-03-07 The Government Of The United States Of America, As Represented By Secretary Of The Navy Grafting sorbent moieties into rigid scaffolds
US12343672B2 (en) 2022-09-23 2025-07-01 Water Harvesting, Inc. Atmospheric water harvesting system
CN115612116B (zh) * 2022-10-09 2023-09-19 深圳职业技术学院 一种多孔mof材料及其合成方法，丙烯/丙烷吸附剂及分离提纯方法
US12420229B2 (en) 2022-10-11 2025-09-23 Water Harvesting, Inc. Low dew point air dehumidification system
WO2024143387A1 (ja) * 2022-12-28 2024-07-04 東洋紡株式会社 吸着剤
US12472464B2 (en) 2023-01-19 2025-11-18 Water Harvesting, Inc. Atmospheric water harvester having subcooler heat exchanger
CN116603349B (zh) * 2023-04-26 2024-06-21 苏州大学 金属-有机框架材料mof-801在分离四甲基硅烷和异戊烷中的应用
EP4461403A3 (en) * 2023-05-12 2024-12-18 Labincube Co., Ltd. Organometallic structure with excellent voc adsorption and outgassing prevention performance and articles comprising the same
CN117362660B (zh) * 2023-08-31 2024-04-26 中山大学 一种金属有机框架材料Zr-MOF及其制备方法与应用
US20250122701A1 (en) 2023-10-13 2025-04-17 Water Harvesting, Inc. Water Harvester Adsorption Enthalpy Removal System
CN117510884A (zh) * 2023-11-29 2024-02-06 四川大学 一种多孔配位聚合物及制备、及其利用温度切换实现分子识别选择性
CN118681539B (zh) * 2024-08-23 2024-11-22 开洋新材料(珠海)有限公司 一种mof材料在分离四甲基硅烷和异戊烷中的应用
US12351483B1 (en) 2024-11-01 2025-07-08 Water Harvesting, Inc. Water harvester
CN119955117A (zh) * 2025-01-26 2025-05-09 中山大学 一种以pet废塑料为配体来源的mof催化剂的制备方法及应用

Family Cites Families (94)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US2684967A (en) 1953-03-19 1954-07-27 Union Oil Co Process for manufacture of olefin oxides
US4532225A (en) 1983-02-11 1985-07-30 Mobil Oil Corporation Preparation of metal-containing zeolite catalysts of increased stability and activity
US5160500A (en) 1985-10-21 1992-11-03 Mobil Oil Corporation Zeolite synthesis using an alcohol or like molecules
EP0318099A3 (en) 1987-11-25 1989-11-15 Union Carbide Corporation Monoalkylene glycol production using mixed metal framework compositions
DE102004009956A1 (de) 2004-03-01 2005-09-29 Eurofilters N.V. Adsorbens für Staubsammelfilter, Staubsammelfilter und Verfahren zur Geruchsadsorption
US5208335A (en) 1991-03-19 1993-05-04 Air Products And Chemicals, Inc. Reversible oxygen sorbent compositions
US5779904A (en) 1992-03-31 1998-07-14 Inrad Synthesis of inorganic membranes on supports
DE4309848C2 (de) 1993-03-26 1997-06-12 Siemens Ag Kommunikationssystem zum Anschluß an eine Basisstation eines mehrzellularen, drahtlosen Fernsprechsystems
US5733505A (en) 1995-03-14 1998-03-31 Goldstein; Mark K. Non-regenerating carbon monoxide sensor
US5648508A (en) 1995-11-22 1997-07-15 Nalco Chemical Company Crystalline metal-organic microporous materials
WO1999005151A1 (en) 1997-07-25 1999-02-04 Isis Innovation Limited Porous solid products of 1,3,5-benzenetricarboxylate and metal ions
US6491740B1 (en) 1999-07-22 2002-12-10 The Boc Group, Inc. Metallo-organic polymers for gas separation and purification
BR0016676A (pt) 1999-12-23 2002-10-15 Unilever Nv Composição alvejante, e, métodos de alvejamento e para preparar uma composição alvejante
US6501000B1 (en) 2000-04-04 2002-12-31 Exxonmobil Research And Engineering Company Late transition metal catalyst complexes and oligomers therefrom
WO2002079339A2 (en) 2001-03-30 2002-10-10 The Penn State Research Foundation Metal catalyzed reactions
EP1383775B1 (en) 2001-04-30 2006-08-02 The Regents of The University of Michigan Isoreticular metal-organic frameworks, process for forming the same, and systematic design of pore size and functionality therein,with application for gas storage
US20030078311A1 (en) 2001-10-19 2003-04-24 Ulrich Muller Process for the alkoxylation of organic compounds in the presence of novel framework materials
US6929679B2 (en) 2002-02-01 2005-08-16 Basf Aktiengesellschaft Method of storing, uptaking, releasing of gases by novel framework materials
US6624318B1 (en) 2002-05-30 2003-09-23 Basf Aktiengesellschaft Process for the epoxidation of an organic compound with oxygen or an oxygen-delivering compounds using catalysts containing metal-organic frame-work materials
US6893564B2 (en) 2002-05-30 2005-05-17 Basf Aktiengesellschaft Shaped bodies containing metal-organic frameworks
US7008607B2 (en) 2002-10-25 2006-03-07 Basf Aktiengesellschaft Process for preparing hydrogen peroxide from the elements
US6617467B1 (en) 2002-10-25 2003-09-09 Basf Aktiengesellschaft Process for producing polyalkylene carbonates
US7357836B2 (en) 2003-03-06 2008-04-15 University Of Massachusetts Crystalline membranes
GB0306430D0 (en) 2003-03-20 2003-04-23 Bp Chem Int Ltd Polymerisation and oligomerisation catalysts
CA2524903A1 (en) 2003-05-09 2004-11-25 The Regents Of The University Of Michigan Implementation of a strategy for achieving extraordinary levels of surface and porosity in crystals
US7309380B2 (en) 2003-06-30 2007-12-18 Basf Aktiengesellschaft Gas storage system
US20050004404A1 (en) 2003-07-03 2005-01-06 Basf Akiengesellschaft Process for the alkoxylation of monools in the presence of metallo-organic framework materials
JP2007518707A (ja) 2003-12-05 2007-07-12 ザ リージェンツ オブ ザ ユニバーシティ オブ ミシガン 金属有機多面体
US7411081B2 (en) 2004-01-13 2008-08-12 Basf Aktiengesellschaft Process for preparing and organometallic framework material
ES2391404T3 (es) 2004-10-22 2012-11-26 The Regents Of The University Of Michigan Estructuras y poliedros orgánicos enlazados covalentemente
US7524444B2 (en) 2004-11-09 2009-04-28 Basf Aktiengesellschaft Shaped bodies containing metal-organic frameworks
DE102004061238A1 (de) 2004-12-20 2006-06-22 Basf Ag Adsorptive Anreicherung von Methan in Methan-haltigen Gasgemischen
DE102005000938A1 (de) 2005-01-07 2006-07-20 Basf Ag Adsorptive Gewinnung von Xenon aus Krypton-Xenon Gasgemischten
US7343747B2 (en) 2005-02-23 2008-03-18 Basf Aktiengesellschaft Metal-organic framework materials for gaseous hydrocarbon storage
US7662746B2 (en) 2005-04-07 2010-02-16 The Regents Of The University Of Michigan High gas adsorption metal-organic framework
CA2609135A1 (en) 2005-04-22 2006-11-02 University Of South Florida Zeolite-like metal organic frameworks (zmofs): modular approach to the synthesis of organic-inorganic hybrid porous materials having a zeolite like topology
US7763767B2 (en) 2005-05-04 2010-07-27 Exxonmobil Chemicals Patents Inc. Adsorption process with on-line adsorbent removal
DE102005022844A1 (de) 2005-05-18 2006-11-23 Basf Ag Abtrennung von Geruchsstoffen aus Gasen
DE102005023856A1 (de) 2005-05-24 2006-11-30 Basf Ag Verfahren zur Herstellung poröser metall-organischer Gerüstmaterialien
US7919770B2 (en) 2005-06-03 2011-04-05 North Carolina State University Substituted benzazoloporphyrazines for polymerization and surface attachment and articles formed therefrom
GB0514478D0 (en) 2005-07-14 2005-08-17 Birkeland Innovasjon As Compounds
US7799120B2 (en) 2005-09-26 2010-09-21 The Regents Of The University Of Michigan Metal-organic frameworks with exceptionally high capacity for storage of carbon dioxide at room-temperature
DE102005054523A1 (de) 2005-11-14 2007-05-16 Basf Ag Poröses metallorganisches Gerüstmaterial enthaltend ein weiteres Polymer
WO2007111739A2 (en) 2005-12-21 2007-10-04 Uop Llc The use of mofs in pressure swing adsorption
WO2007098263A2 (en) 2006-02-24 2007-08-30 University Of South Carolina Synthesis of a highly crystalline, covalently linked porous network
JP2009528251A (ja) 2006-02-28 2009-08-06 ザ リージェンツ オブ ザ ユニバーシティ オブ ミシガン 機能性ゼオライト骨格の作製
US7993432B2 (en) 2006-03-08 2011-08-09 Kilimanjaro Energy, Inc. Air collector with functionalized ion exchange membrane for capturing ambient CO2
US8501150B2 (en) 2006-04-18 2013-08-06 Basf Aktiengesellschaft Metal oxides from metal-organic framework materials
JP5150617B2 (ja) 2006-04-18 2013-02-20 ビーエーエスエフ ソシエタス・ヨーロピア フマル酸アルミニウムから成る有機金属フレームワーク材料の使用方法
US20090198079A1 (en) * 2006-04-18 2009-08-06 Basf Se Process for preparing metal organic frameworks comprising metals of transition group iv
US20070248575A1 (en) 2006-04-19 2007-10-25 Jerome Connor Bone graft composition
ATE448334T1 (de) 2006-05-16 2009-11-15 Basf Se Poröses metallorganisches gerüstmaterial basierend auf pyrrolen und pyridinonen
US7637983B1 (en) 2006-06-30 2009-12-29 Uop Llc Metal organic framework—polymer mixed matrix membranes
EP2114560A4 (en) 2007-01-24 2012-02-15 Univ California 2-DIMENSIONAL AND THREE-DIMENSIONAL COVALENT ORGANIC CRYSTALLINE STRUCTURES
US7687432B2 (en) 2007-02-02 2010-03-30 Miami University Mesh-adjustable molecular sieve
WO2008140788A1 (en) 2007-05-11 2008-11-20 The Regents Of The University Of California Adsorptive gas separation of multi-component gases
TW200914115A (en) 2007-05-14 2009-04-01 Shell Int Research Process for producing purified natural gas from natural gas comprising water and carbon dioxide
US8480792B2 (en) 2007-07-17 2013-07-09 The Regents Of The University Of California Preparation of functionalized zeolitic frameworks
WO2009035664A1 (en) 2007-09-14 2009-03-19 University Of North Texas Fluorinated metal-organic frameworks for gas storage
JP5730574B2 (ja) 2007-09-25 2015-06-10 ザ リージェンツ オブ ザ ユニバーシティ オブ カリフォルニア 食用に適した生体適合性金属有機構造体
DE102008005218A1 (de) 2007-11-04 2009-05-07 BLüCHER GMBH Sorptionsfiltermaterial und seine Verwendung
WO2009073739A1 (en) 2007-12-03 2009-06-11 The Regents Of The University Of Michigan Microporous coordination polymers as novel sorbents for gas separation
US8192709B2 (en) 2008-02-21 2012-06-05 Exxonmobil Research And Engineering Company Separation of methane from higher carbon number hydrocarbons utilizing zeolitic imidazolate framework materials
US8440732B2 (en) 2008-03-25 2013-05-14 Sabic Innovative Plastics Ip B.V. Polymeric foams with nanocellular morphology and methods for making them
CN101270094B (zh) 2008-04-22 2010-08-18 浙江大学 用于金属有机框架配合物的苯基均三嗪配体及其合成方法
US8946454B2 (en) 2008-06-05 2015-02-03 The Regents Of The University Of California Chemical framework compositions and methods of use
US8227375B2 (en) 2008-09-12 2012-07-24 Uop Llc Gas adsorption on metal-organic frameworks
WO2010056092A2 (ko) 2008-11-17 2010-05-20 (주)인실리코텍 유기 골격 구조체
WO2010090683A1 (en) 2008-12-18 2010-08-12 The Regents Of The University Of California Metal organic frameworks (mofs ) for gas purification
US9512145B2 (en) 2008-12-18 2016-12-06 The Regents Of The University Of California Porous reactive framework
US8480955B2 (en) 2008-12-29 2013-07-09 The Regents Of The University Of California Gas sensor incorporating a porous framework
WO2010083418A1 (en) 2009-01-15 2010-07-22 The Regents Of The University Of California Conductive organometallic framework
WO2010088629A1 (en) 2009-02-02 2010-08-05 The Regents Of The University Of California Reversible ethylene oxide capture in porous frameworks
KR20120099204A (ko) 2009-06-19 2012-09-07 더 리전트 오브 더 유니버시티 오브 캘리포니아 복잡한 혼합된 리간드 개방 골격체 물질
EP2437867A4 (en) 2009-06-19 2012-12-05 Univ California CAPTURE OF CARBON DIOXIDE AND ITS STORAGE USING OPEN FRAMES
WO2010148374A2 (en) 2009-06-19 2010-12-23 The Regents Of The University Of California Organo-metallic frameworks and methods of making same
EP2403815A1 (en) 2009-07-27 2012-01-11 The Regents of The University of California Oxidative homo-coupling reactions of aryl boronic acids using a porous copper metal-organic framework as a highly efficient heterogeneous catalyst
EP2467388A4 (en) 2009-09-25 2014-12-17 Univ California OPEN METAL ORGANIC STRUCTURES WITH EXCEPTIONAL SURFACE AREA AND LARGE GAS STORAGE CAPACITY
AU2011256793A1 (en) 2010-02-12 2012-08-09 Basf Se Organo-metallic frameworks derived from carbenophilic metals and method of making same
AU2011227058A1 (en) 2010-03-19 2012-09-27 The Regents Of The University Of Colorado, A Body Corporate Organic porous materials comprising shape-persistent three-dimensional molecular cage building blocks
US20140148596A1 (en) 2010-04-07 2014-05-29 Cornell University Covalent Organic Frameworks and Methods of Making Same
EP2563800B1 (en) * 2010-04-30 2016-04-20 Commonwealth Scientific and Industrial Research Organisation Crystallisation facilitators for the synthesis of metal organic frameworks
US8779155B2 (en) 2010-05-12 2014-07-15 West Virginia University 1,2,3-triazole based metal-organic framework as photo-active materials
US8796462B2 (en) 2010-05-17 2014-08-05 Rutgers, The State University Of New Jersey Zeolitic imidazolate frameworks for kinetic separation of propane and propene
CN103347885A (zh) 2010-07-20 2013-10-09 加利福尼亚大学董事会 使用金属有机骨架（mof）作为催化剂对有机分子的官能化
DE112011103068T5 (de) 2010-09-13 2013-08-22 Cornell University Filme aus einem kovalenten organischen Gerüst und Verfahren zu deren Herstellung und deren Verwendung
CA2812294A1 (en) 2010-09-27 2012-06-21 The Regents Of The University Of California Conductive open frameworks
US8524932B2 (en) 2010-09-30 2013-09-03 Basf Se Process for preparing porous metal-organic frameworks based on aluminum fumarate
BR112013018614A2 (pt) 2011-01-21 2016-10-18 Univ California esqueleto met, método para separar ou armazenar um ou mais gases, dispositivo, condutor elétrico, catalisador, e, sensor químico
CN103459404B (zh) 2011-02-04 2016-08-31 加利福尼亚大学董事会 金属儿茶酚化物骨架的制备
US9012368B2 (en) * 2011-07-06 2015-04-21 Northwestern University System and method for generating and/or screening potential metal-organic frameworks
WO2013058845A1 (en) * 2011-07-06 2013-04-25 Northwestern University System and method for generating and/or screening potential metal-organic frameworks
EP2766046B1 (en) 2011-10-13 2017-08-02 The Regents of The University of California Metal-organic frameworks with exceptionally large pore aperatures
US9393548B2 (en) * 2012-12-26 2016-07-19 The Regents Of The University Of Michigan Rapid and enhanced activation of microporous coordination polymers by flowing supercritical CO2

Also Published As

Publication number Publication date
US20170008915A1 (en) 2017-01-12
JP2017509607A (ja) 2017-04-06
EP3074404A1 (en) 2016-10-05
KR20160124080A (ko) 2016-10-26
KR102399422B1 (ko) 2022-05-18
EP3074404B1 (en) 2020-01-01
CN106029674B (zh) 2020-02-14
US10287304B2 (en) 2019-05-14
JP6717749B2 (ja) 2020-07-01
WO2015127033A1 (en) 2015-08-27
CN106029674A (zh) 2016-10-12

Similar Documents

Publication Publication Date Title
EP3074404B1 (en) Acid, solvent, and thermal resistant metal-organic frameworks
JP5698229B2 (ja) 錯体混合リガンド開骨格材料
EP3676273B1 (en) Zirconium terephthalate-based metal organic framework with open metal sites
US9078922B2 (en) Metal-organic frameworks with exceptionally large pore aperatures
US10494386B2 (en) Mesoscopic materials comprised of ordered superlattices of microporous metal-organic frameworks
CA2825197A1 (en) Preparation of metal-catecholate frameworks
WO2011146155A2 (en) Organo-metallic frameworks derived from carbenophilic metals and method of making same
Du et al. Progress and challenges of monometallic titanium coordination polymers
CN118772438B (zh) 一种基于三氟甲基三羧酸的mof材料、制备方法和so2分离应用
Mahajan Exploring the applicability of amine-containing metal-organic frameworks on direct air capture of carbon dioxide
Tan et al. Dual-extended-polyhedral metal–organic frameworks for atmosphere water harvesting
Atzori Novel Ce3+ and Ce4+ Metal-Organic Frameworks: a multi-technique characterization
Xie et al. Assembly of titanium-oxo clusters-based supramolecular frameworks for gas adsorptions
Ogar Redox-active metal-organic frameworks constructed using novel rylene diimides
Norton Hybrid Materials Based on a Terpyridine Carboxylate Ligand: A Method for Introducing Light Harvesting and Auxiliary Metal Centers into Metal-Organic Frameworks
EP2533898A2 (en) Organo-metallic frameworks derived from carbenophilic metals and method of making same
