ES2774810T3 - Tamiz molecular SSZ-27 y síntesis del mismo - Google Patents
Tamiz molecular SSZ-27 y síntesis del mismo Download PDFInfo
- Publication number
- ES2774810T3 ES2774810T3 ES16718947T ES16718947T ES2774810T3 ES 2774810 T3 ES2774810 T3 ES 2774810T3 ES 16718947 T ES16718947 T ES 16718947T ES 16718947 T ES16718947 T ES 16718947T ES 2774810 T3 ES2774810 T3 ES 2774810T3
- Authority
- ES
- Spain
- Prior art keywords
- molecular sieve
- ssz
- reaction mixture
- synthesis
- source
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
- 239000002808 molecular sieve Substances 0.000 title claims abstract description 64
- URGAHOPLAPQHLN-UHFFFAOYSA-N sodium aluminosilicate Chemical compound [Na+].[Al+3].[O-][Si]([O-])=O.[O-][Si]([O-])=O URGAHOPLAPQHLN-UHFFFAOYSA-N 0.000 title claims abstract description 64
- 238000003786 synthesis reaction Methods 0.000 title description 9
- 230000015572 biosynthetic process Effects 0.000 title description 7
- 238000002441 X-ray diffraction Methods 0.000 claims abstract description 12
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 claims description 22
- 150000001768 cations Chemical class 0.000 claims description 19
- 239000011148 porous material Substances 0.000 claims description 12
- 239000000377 silicon dioxide Substances 0.000 claims description 10
- 101100055113 Caenorhabditis elegans aho-3 gene Proteins 0.000 claims description 7
- 235000012239 silicon dioxide Nutrition 0.000 claims description 6
- 229910052681 coesite Inorganic materials 0.000 claims description 5
- 229910052906 cristobalite Inorganic materials 0.000 claims description 5
- 229910052682 stishovite Inorganic materials 0.000 claims description 5
- 229910052905 tridymite Inorganic materials 0.000 claims description 5
- 239000011541 reaction mixture Substances 0.000 description 21
- 238000000034 method Methods 0.000 description 16
- 239000013078 crystal Substances 0.000 description 14
- 239000000463 material Substances 0.000 description 14
- 238000002425 crystallisation Methods 0.000 description 13
- 230000008025 crystallization Effects 0.000 description 13
- OKKJLVBELUTLKV-UHFFFAOYSA-N Methanol Chemical compound OC OKKJLVBELUTLKV-UHFFFAOYSA-N 0.000 description 12
- HNPSIPDUKPIQMN-UHFFFAOYSA-N dioxosilane;oxo(oxoalumanyloxy)alumane Chemical compound O=[Si]=O.O=[Al]O[Al]=O HNPSIPDUKPIQMN-UHFFFAOYSA-N 0.000 description 11
- 239000000047 product Substances 0.000 description 11
- 239000010457 zeolite Substances 0.000 description 11
- -1 zeolites Chemical compound 0.000 description 10
- 230000000737 periodic effect Effects 0.000 description 9
- 229910021536 Zeolite Inorganic materials 0.000 description 8
- 238000006243 chemical reaction Methods 0.000 description 8
- 239000000203 mixture Substances 0.000 description 7
- XUIMIQQOPSSXEZ-UHFFFAOYSA-N Silicon Chemical compound [Si] XUIMIQQOPSSXEZ-UHFFFAOYSA-N 0.000 description 6
- 239000007789 gas Substances 0.000 description 6
- 229930195733 hydrocarbon Natural products 0.000 description 6
- 150000002430 hydrocarbons Chemical class 0.000 description 6
- 229910052710 silicon Inorganic materials 0.000 description 6
- 239000010703 silicon Substances 0.000 description 6
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 6
- 239000004215 Carbon black (E152) Substances 0.000 description 5
- 229910004298 SiO 2 Inorganic materials 0.000 description 5
- 229910052782 aluminium Inorganic materials 0.000 description 5
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 description 5
- PNEYBMLMFCGWSK-UHFFFAOYSA-N aluminium oxide Inorganic materials [O-2].[O-2].[O-2].[Al+3].[Al+3] PNEYBMLMFCGWSK-UHFFFAOYSA-N 0.000 description 5
- 239000003795 chemical substances by application Substances 0.000 description 5
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 description 4
- 238000001354 calcination Methods 0.000 description 4
- 239000003054 catalyst Substances 0.000 description 4
- 238000001035 drying Methods 0.000 description 4
- 239000000843 powder Substances 0.000 description 4
- HEMHJVSKTPXQMS-UHFFFAOYSA-M Sodium hydroxide Chemical compound [OH-].[Na+] HEMHJVSKTPXQMS-UHFFFAOYSA-M 0.000 description 3
- QGZKDVFQNNGYKY-UHFFFAOYSA-O ammonium group Chemical group [NH4+] QGZKDVFQNNGYKY-UHFFFAOYSA-O 0.000 description 3
- 150000001450 anions Chemical class 0.000 description 3
- MWUXSHHQAYIFBG-UHFFFAOYSA-N nitrogen oxide Inorganic materials O=[N] MWUXSHHQAYIFBG-UHFFFAOYSA-N 0.000 description 3
- 238000002360 preparation method Methods 0.000 description 3
- 238000000926 separation method Methods 0.000 description 3
- 239000011734 sodium Substances 0.000 description 3
- 150000001242 acetic acid derivatives Chemical class 0.000 description 2
- 150000001336 alkenes Chemical class 0.000 description 2
- VSCWAEJMTAWNJL-UHFFFAOYSA-K aluminium trichloride Chemical compound Cl[Al](Cl)Cl VSCWAEJMTAWNJL-UHFFFAOYSA-K 0.000 description 2
- 150000001875 compounds Chemical class 0.000 description 2
- 229910021485 fumed silica Inorganic materials 0.000 description 2
- 125000005842 heteroatom Chemical group 0.000 description 2
- 229910052739 hydrogen Inorganic materials 0.000 description 2
- 239000001257 hydrogen Substances 0.000 description 2
- 125000004435 hydrogen atom Chemical class [H]* 0.000 description 2
- 238000005216 hydrothermal crystallization Methods 0.000 description 2
- 150000004679 hydroxides Chemical class 0.000 description 2
- 239000012535 impurity Substances 0.000 description 2
- 238000005342 ion exchange Methods 0.000 description 2
- 238000002156 mixing Methods 0.000 description 2
- 229910052757 nitrogen Inorganic materials 0.000 description 2
- 150000003891 oxalate salts Chemical class 0.000 description 2
- TWNQGVIAIRXVLR-UHFFFAOYSA-N oxo(oxoalumanyloxy)alumane Chemical compound O=[Al]O[Al]=O TWNQGVIAIRXVLR-UHFFFAOYSA-N 0.000 description 2
- 238000000634 powder X-ray diffraction Methods 0.000 description 2
- 230000005855 radiation Effects 0.000 description 2
- 239000012265 solid product Substances 0.000 description 2
- 238000003756 stirring Methods 0.000 description 2
- 239000000126 substance Substances 0.000 description 2
- 238000006467 substitution reaction Methods 0.000 description 2
- 150000003467 sulfuric acid derivatives Chemical class 0.000 description 2
- 230000008685 targeting Effects 0.000 description 2
- PAWQVTBBRAZDMG-UHFFFAOYSA-N 2-(3-bromo-2-fluorophenyl)acetic acid Chemical compound OC(=O)CC1=CC=CC(Br)=C1F PAWQVTBBRAZDMG-UHFFFAOYSA-N 0.000 description 1
- QTBSBXVTEAMEQO-UHFFFAOYSA-M Acetate Chemical compound CC([O-])=O QTBSBXVTEAMEQO-UHFFFAOYSA-M 0.000 description 1
- 239000005995 Aluminium silicate Substances 0.000 description 1
- 238000004438 BET method Methods 0.000 description 1
- CPELXLSAUQHCOX-UHFFFAOYSA-M Bromide Chemical compound [Br-] CPELXLSAUQHCOX-UHFFFAOYSA-M 0.000 description 1
- VEXZGXHMUGYJMC-UHFFFAOYSA-M Chloride anion Chemical compound [Cl-] VEXZGXHMUGYJMC-UHFFFAOYSA-M 0.000 description 1
- 229910016523 CuKa Inorganic materials 0.000 description 1
- KRHYYFGTRYWZRS-UHFFFAOYSA-M Fluoride anion Chemical compound [F-] KRHYYFGTRYWZRS-UHFFFAOYSA-M 0.000 description 1
- DGAQECJNVWCQMB-PUAWFVPOSA-M Ilexoside XXIX Chemical compound C[C@@H]1CC[C@@]2(CC[C@@]3(C(=CC[C@H]4[C@]3(CC[C@@H]5[C@@]4(CC[C@@H](C5(C)C)OS(=O)(=O)[O-])C)C)[C@@H]2[C@]1(C)O)C)C(=O)O[C@H]6[C@@H]([C@H]([C@@H]([C@H](O6)CO)O)O)O.[Na+] DGAQECJNVWCQMB-PUAWFVPOSA-M 0.000 description 1
- 229910000831 Steel Inorganic materials 0.000 description 1
- QAOWNCQODCNURD-UHFFFAOYSA-L Sulfate Chemical compound [O-]S([O-])(=O)=O QAOWNCQODCNURD-UHFFFAOYSA-L 0.000 description 1
- 239000004809 Teflon Substances 0.000 description 1
- 229920006362 Teflon® Polymers 0.000 description 1
- BOTDANWDWHJENH-UHFFFAOYSA-N Tetraethyl orthosilicate Chemical compound CCO[Si](OCC)(OCC)OCC BOTDANWDWHJENH-UHFFFAOYSA-N 0.000 description 1
- 239000002253 acid Substances 0.000 description 1
- 239000002156 adsorbate Substances 0.000 description 1
- 239000003463 adsorbent Substances 0.000 description 1
- AZDRQVAHHNSJOQ-UHFFFAOYSA-N alumane Chemical class [AlH3] AZDRQVAHHNSJOQ-UHFFFAOYSA-N 0.000 description 1
- 150000004645 aluminates Chemical class 0.000 description 1
- WNROFYMDJYEPJX-UHFFFAOYSA-K aluminium hydroxide Chemical compound [OH-].[OH-].[OH-].[Al+3] WNROFYMDJYEPJX-UHFFFAOYSA-K 0.000 description 1
- 229910000323 aluminium silicate Inorganic materials 0.000 description 1
- 235000012211 aluminium silicate Nutrition 0.000 description 1
- DIZPMCHEQGEION-UHFFFAOYSA-H aluminium sulfate (anhydrous) Chemical compound [Al+3].[Al+3].[O-]S([O-])(=O)=O.[O-]S([O-])(=O)=O.[O-]S([O-])(=O)=O DIZPMCHEQGEION-UHFFFAOYSA-H 0.000 description 1
- 150000001412 amines Chemical class 0.000 description 1
- 150000003863 ammonium salts Chemical class 0.000 description 1
- 238000004458 analytical method Methods 0.000 description 1
- 239000012736 aqueous medium Substances 0.000 description 1
- QVGXLLKOCUKJST-UHFFFAOYSA-N atomic oxygen Chemical compound [O] QVGXLLKOCUKJST-UHFFFAOYSA-N 0.000 description 1
- 239000011230 binding agent Substances 0.000 description 1
- 150000007942 carboxylates Chemical class 0.000 description 1
- 230000003197 catalytic effect Effects 0.000 description 1
- 238000012512 characterization method Methods 0.000 description 1
- 239000007795 chemical reaction product Substances 0.000 description 1
- 150000001860 citric acid derivatives Chemical class 0.000 description 1
- 239000008119 colloidal silica Substances 0.000 description 1
- 238000002485 combustion reaction Methods 0.000 description 1
- 239000002178 crystalline material Substances 0.000 description 1
- 239000008367 deionised water Substances 0.000 description 1
- 229910021641 deionized water Inorganic materials 0.000 description 1
- 230000001627 detrimental effect Effects 0.000 description 1
- 230000005670 electromagnetic radiation Effects 0.000 description 1
- 238000001125 extrusion Methods 0.000 description 1
- 238000001914 filtration Methods 0.000 description 1
- 239000008187 granular material Substances 0.000 description 1
- 150000004820 halides Chemical class 0.000 description 1
- 238000010438 heat treatment Methods 0.000 description 1
- 239000000017 hydrogel Substances 0.000 description 1
- XMBWDFGMSWQBCA-UHFFFAOYSA-N hydrogen iodide Chemical compound I XMBWDFGMSWQBCA-UHFFFAOYSA-N 0.000 description 1
- XLYOFNOQVPJJNP-UHFFFAOYSA-M hydroxide Chemical compound [OH-] XLYOFNOQVPJJNP-UHFFFAOYSA-M 0.000 description 1
- 238000011065 in-situ storage Methods 0.000 description 1
- 239000011261 inert gas Substances 0.000 description 1
- 229910001387 inorganic aluminate Inorganic materials 0.000 description 1
- 229910010272 inorganic material Inorganic materials 0.000 description 1
- 239000011147 inorganic material Substances 0.000 description 1
- 229910052909 inorganic silicate Inorganic materials 0.000 description 1
- NLYAJNPCOHFWQQ-UHFFFAOYSA-N kaolin Chemical compound O.O.O=[Al]O[Si](=O)O[Si](=O)O[Al]=O NLYAJNPCOHFWQQ-UHFFFAOYSA-N 0.000 description 1
- 238000002386 leaching Methods 0.000 description 1
- 238000004519 manufacturing process Methods 0.000 description 1
- 239000011159 matrix material Substances 0.000 description 1
- 229910052751 metal Inorganic materials 0.000 description 1
- 239000002184 metal Substances 0.000 description 1
- 229910021645 metal ion Inorganic materials 0.000 description 1
- 229910044991 metal oxide Inorganic materials 0.000 description 1
- 150000004706 metal oxides Chemical class 0.000 description 1
- 150000002739 metals Chemical class 0.000 description 1
- 229910052605 nesosilicate Inorganic materials 0.000 description 1
- 150000002823 nitrates Chemical class 0.000 description 1
- 238000010899 nucleation Methods 0.000 description 1
- 230000006911 nucleation Effects 0.000 description 1
- 150000002894 organic compounds Chemical class 0.000 description 1
- 150000004762 orthosilicates Chemical class 0.000 description 1
- 230000001590 oxidative effect Effects 0.000 description 1
- 239000001301 oxygen Substances 0.000 description 1
- 229910052760 oxygen Inorganic materials 0.000 description 1
- 125000004430 oxygen atom Chemical group O* 0.000 description 1
- 239000002245 particle Substances 0.000 description 1
- 239000003208 petroleum Substances 0.000 description 1
- 238000006303 photolysis reaction Methods 0.000 description 1
- 230000015843 photosynthesis, light reaction Effects 0.000 description 1
- 230000001737 promoting effect Effects 0.000 description 1
- 238000000746 purification Methods 0.000 description 1
- 229910052761 rare earth metal Inorganic materials 0.000 description 1
- 150000002910 rare earth metals Chemical class 0.000 description 1
- 230000000717 retained effect Effects 0.000 description 1
- 150000004760 silicates Chemical class 0.000 description 1
- RMAQACBXLXPBSY-UHFFFAOYSA-N silicic acid Chemical compound O[Si](O)(O)O RMAQACBXLXPBSY-UHFFFAOYSA-N 0.000 description 1
- 229910052708 sodium Inorganic materials 0.000 description 1
- 239000007787 solid Substances 0.000 description 1
- 238000001179 sorption measurement Methods 0.000 description 1
- 229910001220 stainless steel Inorganic materials 0.000 description 1
- 239000010935 stainless steel Substances 0.000 description 1
- 238000010561 standard procedure Methods 0.000 description 1
- 239000010959 steel Substances 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C01—INORGANIC CHEMISTRY
- C01B—NON-METALLIC ELEMENTS; COMPOUNDS THEREOF; METALLOIDS OR COMPOUNDS THEREOF NOT COVERED BY SUBCLASS C01C
- C01B39/00—Compounds having molecular sieve and base-exchange properties, e.g. crystalline zeolites; Their preparation; After-treatment, e.g. ion-exchange or dealumination
- C01B39/02—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof; Direct preparation thereof; Preparation thereof starting from a reaction mixture containing a crystalline zeolite of another type, or from preformed reactants; After-treatment thereof
- C01B39/46—Other types characterised by their X-ray diffraction pattern and their defined composition
- C01B39/48—Other types characterised by their X-ray diffraction pattern and their defined composition using at least one organic template directing agent
-
- C—CHEMISTRY; METALLURGY
- C01—INORGANIC CHEMISTRY
- C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
- C01P2002/00—Crystal-structural characteristics
- C01P2002/70—Crystal-structural characteristics defined by measured X-ray, neutron or electron diffraction data
- C01P2002/72—Crystal-structural characteristics defined by measured X-ray, neutron or electron diffraction data by d-values or two theta-values, e.g. as X-ray diagram
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
- Y02P—CLIMATE CHANGE MITIGATION TECHNOLOGIES IN THE PRODUCTION OR PROCESSING OF GOODS
- Y02P20/00—Technologies relating to chemical industry
- Y02P20/50—Improvements relating to the production of bulk chemicals
- Y02P20/52—Improvements relating to the production of bulk chemicals using catalysts, e.g. selective catalysts
Landscapes
- Chemical & Material Sciences (AREA)
- Life Sciences & Earth Sciences (AREA)
- General Life Sciences & Earth Sciences (AREA)
- Geology (AREA)
- Organic Chemistry (AREA)
- Engineering & Computer Science (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Materials Engineering (AREA)
- Inorganic Chemistry (AREA)
- Silicates, Zeolites, And Molecular Sieves (AREA)
- Catalysts (AREA)
- Solid-Sorbent Or Filter-Aiding Compositions (AREA)
Abstract
Un tamiz molecular cristalino que tiene, en su forma calcinada, un patron de difraccion de rayos X que incluye las lineas enumeradas en la siguiente tabla: 2-Theta d-Espaciado, nm Intensidad Relativa 7,50 ± 0,20 1,177 W 8,65 ± 0,20 1,021 W 9,47 ± 0,20 0,933 VS 9,94 ± 0,20 0,889 M 13,47 ± 0,20 0,657 M 14,86 ± 0,20 0,596 M 16,07 ± 0,20 0,551 W 16,37 ± 0,20 0,541 W 17,92 ± 0,20 0,495 W 19,92 ± 0,20 0,445 W 20,66 ± 0,20 0,430 W 21,14 ± 0,20 0,420 W 21,34 ± 0,20 0,416 W 22,07 ± 0,20 0,402 M 23,17 ± 0,20 0,384 M
Description
DESCRIPCIÓN
Tamiz molecular SSZ-27 y síntesis del mismo
Campo técnico
Esta divulgación se refiere a un nuevo tamiz molecular cristalino designado SSZ-27, un método para preparar SSZ-27, y usos para SSZ-27.
Antecedentes
Los tamices moleculares son una clase de materiales importantes utilizados en la industria química para procesos como la purificación de corrientes de gas y procesos de conversión de hidrocarburos. Los tamices moleculares son sólidos porosos que tienen poros interconectados de diferentes tamaños. Los tamices moleculares suelen tener una estructura de poro cristalino de una, dos o tres dimensiones con poros de una o más dimensiones moleculares que adsorben selectivamente moléculas que pueden entrar en los poros, y excluyen aquellas moléculas que son demasiado grandes. El tamaño del poro, la forma del poro, el espaciamiento intersticial o los canales, la composición, la morfología del cristal y la estructura son algunas características de los tamices moleculares que determinan su uso en diversos procesos de adsorción y conversión de hidrocarburos.
Para las industrias petrolera y petroquímica, los tamices moleculares más comercialmente útiles se conocen como zeolitas. Una zeolita es un aluminosilicato que tiene una estructura de marco abierto formada a partir de la esquina que comparte los átomos de oxígeno de los tetraedros [SiO4] y [AlO4]. Los cationes extraestructura móviles residen en los poros para equilibrar las cargas a lo largo de la estructura de zeolita. Estas cargas son el resultado de la sustitución de un catión de estructura tetraédrico (por ejemplo, Si4+) con un catión trivalente o pentavalente. Los cationes de estructura adicionales contrarrestan estas cargas preservando la electroneutralidad de la estructura, y estos cationes son intercambiables con otros cationes y/o protones.
Los tamices moleculares sintéticos, particularmente las zeolitas, se sintetizan típicamente mezclando fuentes de alúmina y sílice en un medio acuoso, a menudo en presencia de un agente direccionador de estructura orgánica o agente de plantilla. La estructura del tamiz molecular formado está determinada en parte por la solubilidad de las diversas fuentes, la relación de sílice a alúmina, la naturaleza del catión, las condiciones de síntesis (temperatura, presión, agitación de la mezcla), el orden de adición, el tipo de agente direccionador de estructura, y similares. El documento US 5007997 divulga la preparación de una zeolita cristalina, denominada "SSZ-26", utilizando un agente direccionador de estructura específica, a saber, el catión hexametil[4.3.3.0]propelan-8,11-diamonio.
Aunque se han descubierto muchos tamices moleculares cristalinos diferentes, existe una necesidad continua de nuevos tamices moleculares con propiedades deseables para la separación y secado de gases, las conversiones de hidrocarburos y productos químicos, y otras aplicaciones. Los nuevos tamices moleculares pueden contener nuevas arquitecturas internas de poros, proporcionando selectividades mejoradas en estos procesos.
Resumen
La presente divulgación está dirigida a una nueva familia de tamices moleculares con propiedades únicas, denominados en el presente documento "tamices moleculares SSZ-27" o simplemente "SSZ-27".
En un aspecto, se proporciona un tamiz molecular cristalino que tiene, en su forma calcinada, las líneas de difracción de rayos X de la Tabla 3. En otro aspecto, se proporciona un tamiz molecular cristalino que tiene, en su forma sintetizada, las líneas de difracción de rayos X de la Tabla 2, en donde el tamiz molecular comprende cationes de hexametil[4.3.3.0]propelan-8,11-diamonio dentro de su estructura de poros.
También se divulga en el presente documento un método para preparar un tamiz molecular cristalino poniendo en contacto en condiciones de cristalización (1) al menos una fuente de silicio; (2) al menos una fuente de aluminio; (3) al menos una fuente de un elemento seleccionado de los Grupos 1 y 2 de la Tabla Periódica; (4) iones hidróxido; y (5) cationes de hexametil[4.3.3.0]propelan-8,11-diamonio.
También se divulga en el presente documento un proceso para preparar un tamiz molecular cristalino que tiene, en su forma sintetizada, las líneas de difracción de rayos X de la Tabla 2, mediante: (a) preparar una mezcla de reacción que contiene (1) al menos una fuente de silicio ; (2) al menos una fuente de aluminio; (3) al menos una fuente de un elemento seleccionado de los Grupos 1 y 2 de la Tabla Periódica; (4) iones hidróxido; (5) cationes de hexametil [4.3.3.0]propelan-8,11-diamonio; y (6) agua; y (b) someter la mezcla de reacción a condiciones de cristalización suficientes para formar cristales del tamiz molecular.
La presente divulgación también proporciona un nuevo tamiz molecular denominado SSZ-27 que tiene, en su forma anhidra tal como es sintetizado, una composición, en términos de relaciones molares, en el rango: AhO3: 20-80 SiO2 o más preferiblemente: AhO3: 20-35 SiO2.
Descripción detallada
Introducción

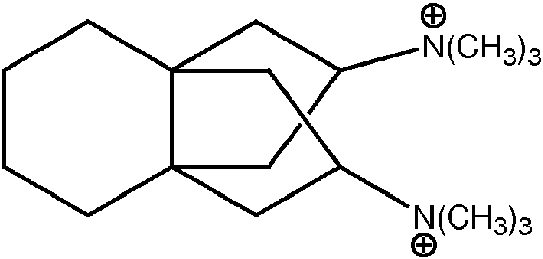

En la preparación de SSZ-27, se usa un catión hexametil[4.3.3.0]propelan-8,11-diamonio como agente direccionador de estructura ("SDA"), también conocido como plantilla de cristalización. El SDA útil para hacer SSZ-27 tiene la siguiente estructura (1):
catión hexametil[4.3.3.0]propelan-8,11-diamonio incluyendo orientaciones syn, syn; syn, anti; y anti, anti de los grupos amonio.
El dicatión SDA está asociad con aniones que pueden ser cualquier anión que no sea perjudicial para la formación de SSZ-27. Los aniones representativos incluyen elementos del Grupo 17 de la Tabla Periódica (por ejemplo, fluoruro, cloruro, bromuro y yoduro), hidróxido, sulfato, tetrafluoroborato, acetato, carboxilato y similares. Como se usa en este documento, el esquema de numeración para los Grupos de la Tabla Periódica es como se describe en Chem. Eng. News, 63(5), 27 (1985).
Mezcla de Reacción
En general, se prepara SSZ-27: (a) preparando una mezcla de reacción que contiene (1) al menos una fuente de silicio; (2) al menos una fuente de aluminio; (3) al menos una fuente de un elemento seleccionado de los Grupos 1 y 2 de la Tabla Periódica; (4) iones hidróxido; (5) cationes de hexametil [4.3.3.0] propelan-8,11-diamonio; y (6) agua; y (b) sometiendo la mezcla de reacción a condiciones de cristalización suficientes para formar cristales del tamiz molecular.
La composición de la mezcla de reacción a partir de la cual se forma el tamiz molecular, en términos de relaciones molares, se identifica en la Tabla 1 a continuación.
TABLA 1
en donde Q es un catión hexametil[4.3.3.0]propelan-8,11-diamonio y M se selecciona del grupo que consiste en elementos de los Grupos 1 y 2 de la Tabla Periódica.
Las fuentes útiles aquí para silicio incluyen sílice pirógena, silicatos precipitados, hidrogel de sílice, ácido silícico, sílice coloidal, ortosilicatos de tetraalquilo (por ejemplo, ortosilicato de tetraetilo) e hidróxidos de sílice.
Las fuentes útiles para el aluminio incluyen óxidos, hidróxidos, acetatos, oxalatos, sales de amonio y sulfatos de aluminio. Las fuentes típicas de óxido de aluminio incluyen aluminatos, alúmina y compuestos de aluminio como cloruro de aluminio, sulfato de aluminio, hidróxido de aluminio, arcillas de caolín y otras zeolitas. Un ejemplo de la fuente de óxido de aluminio es la zeolita Y.
Como se describe anteriormente en el presente documento, para cada realización descrita en el presente documento, la mezcla de reacción se puede formar usando al menos una fuente de un elemento seleccionado de los Grupos 1 y 2 de la Tabla Periódica (denominada en el presente documento M). En una subrealización, la mezcla de reacción se forma usando una fuente de un elemento del Grupo 1 de la Tabla Periódica. En otra subrealización, la mezcla de reacción se forma usando una fuente de sodio (Na). Cualquier compuesto que contenga M que no sea perjudicial para
el proceso de cristalización es adecuado. Las fuentes para tales elementos de los Grupos 1 y 2 incluyen óxidos, hidróxidos, nitratos, sulfatos, haluros, acetatos, oxalatos y citratos de los mismos.
Para cada realización descrita en el presente documento, la mezcla de reacción de tamiz molecular puede ser suministrada por más de una fuente. Además, una o más fuentes pueden proporcionar dos o más componentes de reacción.
La mezcla de reacción se puede preparar por lotes o de forma continua. El tamaño del cristal, la morfología y el tiempo de cristalización del tamiz molecular descrito en el presente documento pueden variar con la naturaleza de la mezcla de reacción y las condiciones de cristalización.
Cristalización y Tratamiento Postsíntesis
En la práctica, el tamiz molecular se prepara: (a) preparando una mezcla de reacción como se describe anteriormente en el presente documento; y (b) sometiendo la mezcla de reacción a condiciones de cristalización suficientes para formar cristales del tamiz molecular (véase, por ejemplo, H. Robson, Verified Syntheses of Zeolitic Materials, Second Revised Edition, Elsevier, 2001).
La mezcla de reacción se mantiene a una temperatura elevada hasta que se forman los cristales del tamiz molecular. La cristalización hidrotérmica generalmente se lleva a cabo bajo presión, y generalmente en un autoclave para que la mezcla de reacción esté sujeta a presión autógena, a una temperatura entre 150°C y 180°C, por ejemplo, de 170°C a 175°C.
La mezcla de reacción puede someterse a mezclado o agitación suave durante la etapa de cristalización. Un experto en la materia entenderá que los tamices moleculares descritos en el presente documento pueden contener impurezas, tales como materiales amorfos, células unitarias que tienen topologías estructurales que no coinciden con el tamiz molecular y/u otras impurezas (por ejemplo, hidrocarburos orgánicos).
Durante la etapa de cristalización hidrotérmica, se puede permitir que los cristales de tamiz molecular se nucleen espontáneamente a partir de la mezcla de reacción. El uso de cristales del tamiz molecular como material semilla puede ser ventajoso para disminuir el tiempo necesario para que ocurra la cristalización completa. Además, la semilla puede conducir a una mayor pureza del producto obtenido al promover la nucleación y/o la formación del tamiz molecular sobre cualquier fase no deseada. Cuando se usan como semillas, los cristales semilla se agregan en una cantidad entre 1% y 10% del peso de la fuente de silicio utilizada en la mezcla de reacción.
Una vez que se han formado los cristales del tamiz molecular, el producto sólido se separa de la mezcla de reacción mediante técnicas de separación mecánica estándar tales como filtración. Los cristales se lavan con agua y luego se secan para obtener los cristales de tamiz molecular sintetizados. La etapa de secado se puede realizar a presión atmosférica o bajo vacío.
El tamiz molecular se puede usar tal como es sintetizado, pero típicamente se tratará térmicamente (calcinado). El término "sintetizado" se refiere al tamiz molecular en su forma después de la cristalización, antes de la eliminación del catión SDA. El SDA puede eliminarse mediante tratamiento térmico (por ejemplo, calcinación), preferiblemente en una atmósfera oxidativa (por ejemplo, aire, gas con una presión parcial de oxígeno superior a 0 kPa) a una temperatura fácilmente determinable por un experto en la técnica suficiente para eliminar el SDA del tamiz molecular. El SDA también se puede eliminar mediante técnicas de fotólisis (por ejemplo, exponiendo el producto de tamiz molecular que contiene s Da a la luz o radiación electromagnética que tenga una longitud de onda más corta que la luz visible en condiciones suficientes para eliminar selectivamente el compuesto orgánico del tamiz molecular) como se describe en Patente de Estados Unidos No. 6,960,327.
El tamiz molecular puede ser calcinado posteriormente en vapor, aire o gas inerte a temperaturas que oscilan entre 200°C y 800°C durante períodos de tiempo que varían de 1 a 48 horas, o más. Por lo general, es deseable eliminar el catión extraestructura (por ejemplo, Na+) mediante intercambio iónico y reemplazarlo con hidrógeno, amonio o cualquier ion metálico deseado. Los cationes particularmente preferidos son aquellos que se adaptan a la actividad catalítica para ciertas reacciones de conversión de hidrocarburos. Estos incluyen hidrógeno, metales de tierras raras y metales de los Grupos 2 a 15 de la Tabla Periódica de los Elementos.
Cuando el tamiz molecular formado es un material intermedio, el tamiz molecular objetivo se puede lograr utilizando técnicas de postsíntesis tales como técnicas de sustitución en la red de heteroátomos para lograr una mayor relación SiO2/Al2Oa. El tamiz molecular objetivo también se puede lograr mediante la eliminación de heteroátomos de la red mediante técnicas conocidas como la lixiviación ácida.
El tamiz molecular hecho a partir del proceso divulgado en este documento puede formarse en una amplia variedad de formas físicas. En términos generales, el tamiz molecular puede estar en forma de un polvo, un gránulo o un producto moldeado, como un extrudido que tenga un tamaño de partícula suficiente para pasar a través de una pantalla de malla 2 (Tyler) y ser retenido en una pantalla de malla de 400 (Tyler). En los casos en que el catalizador se moldea, por ejemplo por extrusión con un aglutinante orgánico, el tamiz molecular se puede extrudir antes de secar o ser secado (o secado parcialmente) y luego extrudido.
El tamiz molecular puede estar compuesto con otros materiales resistentes a las temperaturas y otras condiciones empleadas en los procesos de conversión orgánica. Dichos materiales matriciales incluyen materiales activos e inactivos y zeolitas sintéticas o naturales, así como materiales inorgánicos como arcillas, sílice y óxidos metálicos. Los ejemplos de tales materiales y la manera en que pueden usarse se describen en las Patentes de Estados Unidos Números 4,910,006 y 5,316,753.
Caracterización del tamiz molecular.
El SSZ-27 tiene, en su forma anhidra sintetizada, una composición, en términos de relaciones molares, en el intervalo: AhOa: 20-80 SiO2 o más preferiblemente: AhOs: 20-35 SiO2.
Los tamices moleculares sintetizados por el proceso descrito aquí se caracterizan por su patrón de difracción de rayos X (DRX). El producto de la reacción de síntesis es un tamiz molecular cristalino que contiene dentro de su estructura de poros cationes de hexametil[4.3.3.0]propelan-8,11-diamonio. El material resultante sintetizado tiene un patrón de difracción de rayos X que se distingue de los patrones de otros materiales cristalinos conocidos sintetizados o tratados térmicamente por las líneas enumeradas en la Tabla 2 a continuación.
TABLA 2
El patrón de difracción de rayos X de la forma calcinada de SSZ-27 incluye las líneas enumeradas en la Tabla 3 a continuación:
TABLA 3
Los patrones de difracción de rayos X en polvo presentados en este documento se recolectaron mediante técnicas estándar. La radiación era radiación CuKa. Las alturas de los picos y las posiciones, en función de 20 donde 0 es el ángulo de Bragg, se leyeron a partir de las intensidades relativas de los picos (ajuste para el fondo), y d, se puede calcular el espacio interplanar correspondiente a las líneas registradas.
Las variaciones menores en el patrón de difracción pueden resultar de variaciones en las proporciones molares de las especies de estructura de la muestra particular debido a cambios en las constantes de la red. Además, los cristales suficientemente pequeños afectarán la forma y la intensidad de los picos, lo que conducirá a un aumento significativo del pico. Pequeñas variaciones en el patrón de difracción también pueden resultar de variaciones en el compuesto orgánico utilizado en la preparación. La calcinación también puede causar cambios menores en el patrón de DRX. A pesar de estas perturbaciones menores, la estructura básica de la red cristalina permanece sin cambios.
Procesos que Usan SSZ-27
El SSZ-27 puede ser útil como adsorbente para separaciones de gases. El SSZ-27 también se puede usar como catalizador para convertir compuestos oxigenados (por ejemplo, metanol) en olefinas y para obtener aminas pequeñas. El SSZ-27 se puede utilizar para reducir los óxidos de nitrógeno en corrientes de gas, como el escape de automóviles. El SSZ-27 también se puede utilizar como trampa de hidrocarburos de arranque en frío en sistemas para control de contaminación de motores de combustión. El s SZ-27 es particularmente útil para atrapar fragmentos C3.
Ejemplos
Los siguientes ejemplos ilustrativos están destinados a ser no limitativos.
Ejemplo 1
Síntesis de SSZ-27
Se añadió 1 mmol de SDA en la forma OH, en 2,5 g de agua, a un revestimiento de teflón para un reactor Parr de 23 mL. A continuación, se añadieron 2 g de solución de NaOH 1 N, seguido de 1 g de agua, y zeolita Na-Y (CBV100, Zeolyst International, relación molar SiO2/AhO3 = 5,1) como fuente de aluminio. Finalmente, se añadieron 0,60 g de sílice pirógena CAB-O-SIL® M5 (Cabot Corporation). El revestimiento se tapó y se colocó dentro de un reactor de autoclave de acero Parr. El autoclave se fijó luego en un asador rotativo (43 rpm) dentro de un horno calentado a 170 °C durante 7-10 días. Los productos sólidos se recuperaron, se lavaron a fondo con agua desionizada y se secaron. El producto resultante se analizó mediante DRX en polvo e indicó que el material es único.
Ejemplo 2
Síntesis por semilla de SSZ-27
El Ejemplo 1 se repitió con la excepción de que la zeolita sintetizada del Ejemplo 1 se añadió a la mezcla de reacción como material de semilla (2% del peso de la fuente de silicio). La cristalización se completó en 6-7 días, según lo confirmado por DRX en polvo.
Ejemplo 3
Calcinación de SSZ-27
El producto sintetizado del Ejemplo 1 se calcinó dentro de un horno de mufla bajo un flujo de aire calentado a 595°C a una velocidad de 1°C/minuto y se mantuvo a 595°C durante 5 horas, se enfrió y luego se analizó mediante DRX en polvo. El patrón de polvo DRX del producto resultante indicó que el material permanece estable después de la calcinación para eliminar el SDA orgánico.
Ejemplo 4
Intercambio de iones amonio de SSZ-27
El material calcinado del Ejemplo 3 (Na-SSZ-27) se trató con 10 mL (por g de zeolita) de una solución de nitrato de amonio 1 N a 90°C durante 2 horas. La solución se enfrió, se decantó y se repitió el mismo proceso.
El producto (NH4-SSZ-27) después del secado se sometió a un análisis de volumen de microporos usando N2 como adsorbato y mediante el método BET. La zeolita exhibió un volumen de microporo de 0,11 cm3/g y indica que SSZ-27 tiene carácter microporoso.
Ejemplo 5
Conversión de metanol
El producto preparado en el Ejemplo 4 se granuló a 34,47 MPa, se trituró y se tamizó a 20-40. Se centraron 0,25 g de catalizador (4:1 v/v diluido con alundum) en un reactor de flujo descendente de acero inoxidable en un horno de tubo dividido. El catalizador se calentó previamente in-situ bajo flujo de nitrógeno a 400°C. Se introdujo una alimentación de metanol al 10% en nitrógeno en el reactor a una velocidad de 1,0 h-1 WHSV.
Los datos de reacción se recolectaron usando un flujo de tapón y un cromatógrafo de gases en línea Agilent con un detector FID. Los productos de reacción se analizaron a 1 hora y 2 horas en una columna HP-PLOT Q. Los resultados se resumen en la Tabla 4.
TABLA 4
Los productos que se muestran en la Tabla 4 son consistentes con los de una zeolita de poro pequeño en términos de selectividad de forma del producto en la reacción de metanol que se convierte catalíticamente en olefinas de tamaño principalmente C2-C4.
Como se usa en el presente documento, el término "que comprende" significa que incluye elementos o pasos que se identifican después de ese término, pero cualquiera de dichos elementos o pasos no son exhaustivos, y una realización puede incluir otros elementos o pasos.
A menos que se especifique lo contrario, la citación de un género de elementos, materiales u otros componentes, a partir del cual se puede seleccionar un componente individual o una mezcla de componentes, pretende incluir todas las posibles combinaciones subgenéricas de los componentes enumerados y sus mezclas.
Claims (6)
1. Un tamiz molecular cristalino que tiene, en su forma calcinada, un patrón de difracción de rayos X que incluye las líneas enumeradas en la siguiente tabla:
2. El tamiz molecular de la reivindicación 1, en el que el tamiz molecular tiene una relación molar SiO2/AhO3 de 20 a 80.
3. El tamiz molecular de la reivindicación 1, en el que el tamiz molecular tiene una relación molar SiO2/AhO3 de 20 a 35.
4. Un tamiz molecular cristalino que tiene, en su forma sintetizada, un patrón de difracción de rayos X que incluye las líneas en la siguiente tabla:
en donde el tamiz molecular comprende cationes de hexametil[4.3.3.0]propelan-8,11-diamonio dentro de su estructura de poros.
5. El tamiz molecular de la reivindicación 4, en el que el tamiz molecular tiene una relación molar SiO2/AhO3 de 20 a 80.
6. El tamiz molecular de la reivindicación 4, en el que el tamiz molecular tiene una relación molar SiO2/AhO3 de 20 a 35.
Applications Claiming Priority (3)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| US14/719,059 US9586830B2 (en) | 2015-05-21 | 2015-05-21 | Method for making molecular sieve SSZ-27 |
| US14/719,051 US9586829B2 (en) | 2015-05-21 | 2015-05-21 | Molecular sieve SSZ-27 |
| PCT/US2016/027437 WO2016186760A1 (en) | 2015-05-21 | 2016-04-14 | Molecular sieve ssz-27 and synthesis thereof |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| ES2774810T3 true ES2774810T3 (es) | 2020-07-22 |
Family
ID=55854794
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| ES16718947T Active ES2774810T3 (es) | 2015-05-21 | 2016-04-14 | Tamiz molecular SSZ-27 y síntesis del mismo |
Country Status (6)
| Country | Link |
|---|---|
| EP (1) | EP3297952B1 (es) |
| JP (1) | JP6659729B2 (es) |
| KR (1) | KR102530238B1 (es) |
| CN (1) | CN107683256B (es) |
| ES (1) | ES2774810T3 (es) |
| WO (1) | WO2016186760A1 (es) |
Families Citing this family (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR102628524B1 (ko) | 2019-02-19 | 2024-01-23 | 삼성디스플레이 주식회사 | 방열 시트 |
| EP4037827A1 (en) * | 2019-10-02 | 2022-08-10 | Chevron U.S.A. Inc. | Small crystal ssz-27, its synthesis and use |
Family Cites Families (7)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US4910006A (en) * | 1988-03-23 | 1990-03-20 | Chevron Research Company | Zeolite SSZ-26 |
| US5007997A (en) * | 1988-03-23 | 1991-04-16 | Chevron Research Company | Zeolite SSZ-26 |
| US5316753A (en) | 1992-10-09 | 1994-05-31 | Chevron Research And Technology Company | Zeolite SSZ-35 |
