ES2784134T3 - Comprimidos con cubierta y producción de los mismos - Google Patents
Comprimidos con cubierta y producción de los mismos Download PDFInfo
- Publication number
- ES2784134T3 ES2784134T3 ES13713755T ES13713755T ES2784134T3 ES 2784134 T3 ES2784134 T3 ES 2784134T3 ES 13713755 T ES13713755 T ES 13713755T ES 13713755 T ES13713755 T ES 13713755T ES 2784134 T3 ES2784134 T3 ES 2784134T3
- Authority
- ES
- Spain
- Prior art keywords
- tablet
- coating
- tablets
- pharmaceutical formulation
- film
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
- 238000004519 manufacturing process Methods 0.000 title claims description 49
- 238000000576 coating method Methods 0.000 claims abstract description 188
- 239000011248 coating agent Substances 0.000 claims abstract description 168
- 239000000203 mixture Substances 0.000 claims abstract description 144
- FBPFZTCFMRRESA-KVTDHHQDSA-N D-Mannitol Chemical compound OC[C@@H](O)[C@@H](O)[C@H](O)[C@H](O)CO FBPFZTCFMRRESA-KVTDHHQDSA-N 0.000 claims abstract description 33
- 235000010355 mannitol Nutrition 0.000 claims abstract description 32
- 229930195725 Mannitol Natural products 0.000 claims abstract description 31
- 239000000594 mannitol Substances 0.000 claims abstract description 31
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 claims abstract description 26
- 239000008194 pharmaceutical composition Substances 0.000 claims abstract description 17
- LFQSCWFLJHTTHZ-UHFFFAOYSA-N Ethanol Chemical compound CCO LFQSCWFLJHTTHZ-UHFFFAOYSA-N 0.000 claims abstract description 10
- 239000007885 tablet disintegrant Substances 0.000 claims abstract description 9
- 239000000654 additive Substances 0.000 claims abstract description 8
- 229920002785 Croscarmellose sodium Polymers 0.000 claims abstract description 7
- DPXJVFZANSGRMM-UHFFFAOYSA-N acetic acid;2,3,4,5,6-pentahydroxyhexanal;sodium Chemical compound [Na].CC(O)=O.OCC(O)C(O)C(O)C(O)C=O DPXJVFZANSGRMM-UHFFFAOYSA-N 0.000 claims abstract description 7
- 229960001681 croscarmellose sodium Drugs 0.000 claims abstract description 7
- 235000010947 crosslinked sodium carboxy methyl cellulose Nutrition 0.000 claims abstract description 7
- 235000015872 dietary supplement Nutrition 0.000 claims abstract description 6
- 239000008186 active pharmaceutical agent Substances 0.000 claims abstract description 5
- 239000007921 spray Substances 0.000 claims abstract description 5
- 239000007864 aqueous solution Substances 0.000 claims abstract description 4
- 235000013373 food additive Nutrition 0.000 claims abstract description 3
- 238000005299 abrasion Methods 0.000 claims description 29
- CIWBSHSKHKDKBQ-JLAZNSOCSA-N Ascorbic acid Chemical compound OC[C@H](O)[C@H]1OC(=O)C(O)=C1O CIWBSHSKHKDKBQ-JLAZNSOCSA-N 0.000 claims description 24
- 239000000243 solution Substances 0.000 claims description 20
- 238000000034 method Methods 0.000 claims description 17
- 239000002245 particle Substances 0.000 claims description 16
- 230000000694 effects Effects 0.000 claims description 13
- 239000011668 ascorbic acid Substances 0.000 claims description 12
- 235000010323 ascorbic acid Nutrition 0.000 claims description 12
- 229960005070 ascorbic acid Drugs 0.000 claims description 12
- HQKMJHAJHXVSDF-UHFFFAOYSA-L magnesium stearate Chemical compound [Mg+2].CCCCCCCCCCCCCCCCCC([O-])=O.CCCCCCCCCCCCCCCCCC([O-])=O HQKMJHAJHXVSDF-UHFFFAOYSA-L 0.000 claims description 12
- 238000005507 spraying Methods 0.000 claims description 12
- 238000002360 preparation method Methods 0.000 claims description 10
- 230000008569 process Effects 0.000 claims description 10
- MUBZPKHOEPUJKR-UHFFFAOYSA-N Oxalic acid Chemical compound OC(=O)C(O)=O MUBZPKHOEPUJKR-UHFFFAOYSA-N 0.000 claims description 9
- DNIAPMSPPWPWGF-UHFFFAOYSA-N Propylene glycol Chemical compound CC(O)CO DNIAPMSPPWPWGF-UHFFFAOYSA-N 0.000 claims description 9
- 229920000036 polyvinylpyrrolidone Polymers 0.000 claims description 8
- 235000013855 polyvinylpyrrolidone Nutrition 0.000 claims description 8
- KRKNYBCHXYNGOX-UHFFFAOYSA-N citric acid group Chemical group C(CC(O)(C(=O)O)CC(=O)O)(=O)O KRKNYBCHXYNGOX-UHFFFAOYSA-N 0.000 claims description 7
- IDGUHHHQCWSQLU-UHFFFAOYSA-N ethanol;hydrate Chemical compound O.CCO IDGUHHHQCWSQLU-UHFFFAOYSA-N 0.000 claims description 7
- SRBFZHDQGSBBOR-IOVATXLUSA-N D-xylopyranose Chemical compound O[C@@H]1COC(O)[C@H](O)[C@H]1O SRBFZHDQGSBBOR-IOVATXLUSA-N 0.000 claims description 6
- VZCYOOQTPOCHFL-OWOJBTEDSA-N Fumaric acid Chemical compound OC(=O)\C=C\C(O)=O VZCYOOQTPOCHFL-OWOJBTEDSA-N 0.000 claims description 6
- WQZGKKKJIJFFOK-GASJEMHNSA-N Glucose Natural products OC[C@H]1OC(O)[C@H](O)[C@@H](O)[C@@H]1O WQZGKKKJIJFFOK-GASJEMHNSA-N 0.000 claims description 6
- PEDCQBHIVMGVHV-UHFFFAOYSA-N Glycerine Chemical compound OCC(O)CO PEDCQBHIVMGVHV-UHFFFAOYSA-N 0.000 claims description 6
- 229940123685 Monoamine oxidase inhibitor Drugs 0.000 claims description 6
- NBIIXXVUZAFLBC-UHFFFAOYSA-N Phosphoric acid Chemical compound OP(O)(O)=O NBIIXXVUZAFLBC-UHFFFAOYSA-N 0.000 claims description 6
- WQZGKKKJIJFFOK-VFUOTHLCSA-N beta-D-glucose Chemical compound OC[C@H]1O[C@@H](O)[C@H](O)[C@@H](O)[C@@H]1O WQZGKKKJIJFFOK-VFUOTHLCSA-N 0.000 claims description 6
- 229920001577 copolymer Polymers 0.000 claims description 6
- 238000004090 dissolution Methods 0.000 claims description 6
- 239000001866 hydroxypropyl methyl cellulose Substances 0.000 claims description 6
- 235000010979 hydroxypropyl methyl cellulose Nutrition 0.000 claims description 6
- 229920003088 hydroxypropyl methyl cellulose Polymers 0.000 claims description 6
- 239000002899 monoamine oxidase inhibitor Substances 0.000 claims description 6
- 229920002689 polyvinyl acetate Polymers 0.000 claims description 6
- 239000011118 polyvinyl acetate Substances 0.000 claims description 6
- 235000000346 sugar Nutrition 0.000 claims description 6
- FBPFZTCFMRRESA-FSIIMWSLSA-N D-Glucitol Natural products OC[C@H](O)[C@H](O)[C@@H](O)[C@H](O)CO FBPFZTCFMRRESA-FSIIMWSLSA-N 0.000 claims description 5
- FBPFZTCFMRRESA-JGWLITMVSA-N D-glucitol Chemical compound OC[C@H](O)[C@@H](O)[C@H](O)[C@H](O)CO FBPFZTCFMRRESA-JGWLITMVSA-N 0.000 claims description 5
- TVXBFESIOXBWNM-UHFFFAOYSA-N Xylitol Natural products OCCC(O)C(O)C(O)CCO TVXBFESIOXBWNM-UHFFFAOYSA-N 0.000 claims description 5
- 235000019359 magnesium stearate Nutrition 0.000 claims description 5
- 229960001855 mannitol Drugs 0.000 claims description 5
- HEBKCHPVOIAQTA-UHFFFAOYSA-N meso ribitol Natural products OCC(O)C(O)C(O)CO HEBKCHPVOIAQTA-UHFFFAOYSA-N 0.000 claims description 5
- 239000001267 polyvinylpyrrolidone Substances 0.000 claims description 5
- 239000000600 sorbitol Substances 0.000 claims description 5
- 235000010356 sorbitol Nutrition 0.000 claims description 5
- 239000000811 xylitol Substances 0.000 claims description 5
- 235000010447 xylitol Nutrition 0.000 claims description 5
- 229960002675 xylitol Drugs 0.000 claims description 5
- HEBKCHPVOIAQTA-SCDXWVJYSA-N xylitol Chemical compound OC[C@H](O)[C@@H](O)[C@H](O)CO HEBKCHPVOIAQTA-SCDXWVJYSA-N 0.000 claims description 5
- 229930091371 Fructose Natural products 0.000 claims description 4
- 239000005715 Fructose Substances 0.000 claims description 4
- RFSUNEUAIZKAJO-ARQDHWQXSA-N Fructose Chemical compound OC[C@H]1O[C@](O)(CO)[C@@H](O)[C@@H]1O RFSUNEUAIZKAJO-ARQDHWQXSA-N 0.000 claims description 4
- GUBGYTABKSRVRQ-QKKXKWKRSA-N Lactose Natural products OC[C@H]1O[C@@H](O[C@H]2[C@H](O)[C@@H](O)C(O)O[C@@H]2CO)[C@H](O)[C@@H](O)[C@H]1O GUBGYTABKSRVRQ-QKKXKWKRSA-N 0.000 claims description 4
- 239000002202 Polyethylene glycol Substances 0.000 claims description 4
- CZMRCDWAGMRECN-UGDNZRGBSA-N Sucrose Chemical compound O[C@H]1[C@H](O)[C@@H](CO)O[C@@]1(CO)O[C@@H]1[C@H](O)[C@@H](O)[C@H](O)[C@@H](CO)O1 CZMRCDWAGMRECN-UGDNZRGBSA-N 0.000 claims description 4
- 229930006000 Sucrose Natural products 0.000 claims description 4
- 239000002253 acid Substances 0.000 claims description 4
- 230000003474 anti-emetic effect Effects 0.000 claims description 4
- 229940125683 antiemetic agent Drugs 0.000 claims description 4
- 239000002111 antiemetic agent Substances 0.000 claims description 4
- 229940049706 benzodiazepine Drugs 0.000 claims description 4
- 150000001557 benzodiazepines Chemical class 0.000 claims description 4
- UFVKGYZPFZQRLF-UHFFFAOYSA-N hydroxypropyl methyl cellulose Chemical compound OC1C(O)C(OC)OC(CO)C1OC1C(O)C(O)C(OC2C(C(O)C(OC3C(C(O)C(O)C(CO)O3)O)C(CO)O2)O)C(CO)O1 UFVKGYZPFZQRLF-UHFFFAOYSA-N 0.000 claims description 4
- 239000008101 lactose Substances 0.000 claims description 4
- 239000000314 lubricant Substances 0.000 claims description 4
- 229920001223 polyethylene glycol Polymers 0.000 claims description 4
- 239000005720 sucrose Substances 0.000 claims description 4
- 150000008163 sugars Chemical class 0.000 claims description 4
- TVYLLZQTGLZFBW-ZBFHGGJFSA-N (R,R)-tramadol Chemical compound COC1=CC=CC([C@]2(O)[C@H](CCCC2)CN(C)C)=C1 TVYLLZQTGLZFBW-ZBFHGGJFSA-N 0.000 claims description 3
- BJEPYKJPYRNKOW-REOHCLBHSA-N (S)-malic acid Chemical compound OC(=O)[C@@H](O)CC(O)=O BJEPYKJPYRNKOW-REOHCLBHSA-N 0.000 claims description 3
- OWEGMIWEEQEYGQ-UHFFFAOYSA-N 100676-05-9 Natural products OC1C(O)C(O)C(CO)OC1OCC1C(O)C(O)C(O)C(OC2C(OC(O)C(O)C2O)CO)O1 OWEGMIWEEQEYGQ-UHFFFAOYSA-N 0.000 claims description 3
- GUBGYTABKSRVRQ-XLOQQCSPSA-N Alpha-Lactose Chemical compound O[C@@H]1[C@@H](O)[C@@H](O)[C@@H](CO)O[C@H]1O[C@@H]1[C@@H](CO)O[C@H](O)[C@H](O)[C@H]1O GUBGYTABKSRVRQ-XLOQQCSPSA-N 0.000 claims description 3
- FEWJPZIEWOKRBE-JCYAYHJZSA-N Dextrotartaric acid Chemical compound OC(=O)[C@H](O)[C@@H](O)C(O)=O FEWJPZIEWOKRBE-JCYAYHJZSA-N 0.000 claims description 3
- 229940121891 Dopamine receptor antagonist Drugs 0.000 claims description 3
- GUBGYTABKSRVRQ-PICCSMPSSA-N Maltose Natural products O[C@@H]1[C@@H](O)[C@H](O)[C@@H](CO)O[C@@H]1O[C@@H]1[C@@H](CO)OC(O)[C@H](O)[C@H]1O GUBGYTABKSRVRQ-PICCSMPSSA-N 0.000 claims description 3
- 229940121985 Non-benzodiazepine hypnotic Drugs 0.000 claims description 3
- FEWJPZIEWOKRBE-UHFFFAOYSA-N Tartaric acid Natural products [H+].[H+].[O-]C(=O)C(O)C(O)C([O-])=O FEWJPZIEWOKRBE-UHFFFAOYSA-N 0.000 claims description 3
- 240000008042 Zea mays Species 0.000 claims description 3
- 235000005824 Zea mays ssp. parviglumis Nutrition 0.000 claims description 3
- 235000002017 Zea mays subsp mays Nutrition 0.000 claims description 3
- BJEPYKJPYRNKOW-UHFFFAOYSA-N alpha-hydroxysuccinic acid Natural products OC(=O)C(O)CC(O)=O BJEPYKJPYRNKOW-UHFFFAOYSA-N 0.000 claims description 3
- 229910000147 aluminium phosphate Inorganic materials 0.000 claims description 3
- 229940035676 analgesics Drugs 0.000 claims description 3
- 239000000730 antalgic agent Substances 0.000 claims description 3
- 230000001754 anti-pyretic effect Effects 0.000 claims description 3
- 229940065524 anticholinergics inhalants for obstructive airway diseases Drugs 0.000 claims description 3
- 229940125681 anticonvulsant agent Drugs 0.000 claims description 3
- 239000001961 anticonvulsive agent Substances 0.000 claims description 3
- 239000000935 antidepressant agent Substances 0.000 claims description 3
- 229940005513 antidepressants Drugs 0.000 claims description 3
- 239000000739 antihistaminic agent Substances 0.000 claims description 3
- 229940125715 antihistaminic agent Drugs 0.000 claims description 3
- 239000000164 antipsychotic agent Substances 0.000 claims description 3
- 229940005529 antipsychotics Drugs 0.000 claims description 3
- 239000002221 antipyretic Substances 0.000 claims description 3
- 229940125716 antipyretic agent Drugs 0.000 claims description 3
- PYMYPHUHKUWMLA-UHFFFAOYSA-N arabinose Natural products OCC(O)C(O)C(O)C=O PYMYPHUHKUWMLA-UHFFFAOYSA-N 0.000 claims description 3
- 125000003118 aryl group Chemical group 0.000 claims description 3
- 239000003693 atypical antipsychotic agent Substances 0.000 claims description 3
- 229940127236 atypical antipsychotics Drugs 0.000 claims description 3
- SRBFZHDQGSBBOR-UHFFFAOYSA-N beta-D-Pyranose-Lyxose Natural products OC1COC(O)C(O)C1O SRBFZHDQGSBBOR-UHFFFAOYSA-N 0.000 claims description 3
- GUBGYTABKSRVRQ-QUYVBRFLSA-N beta-maltose Chemical compound OC[C@H]1O[C@H](O[C@H]2[C@H](O)[C@@H](O)[C@H](O)O[C@@H]2CO)[C@H](O)[C@@H](O)[C@@H]1O GUBGYTABKSRVRQ-QUYVBRFLSA-N 0.000 claims description 3
- 229960004205 carbidopa Drugs 0.000 claims description 3
- TZFNLOMSOLWIDK-JTQLQIEISA-N carbidopa (anhydrous) Chemical compound NN[C@@](C(O)=O)(C)CC1=CC=C(O)C(O)=C1 TZFNLOMSOLWIDK-JTQLQIEISA-N 0.000 claims description 3
- 239000000812 cholinergic antagonist Substances 0.000 claims description 3
- 239000000544 cholinesterase inhibitor Substances 0.000 claims description 3
- 235000005822 corn Nutrition 0.000 claims description 3
- 239000003246 corticosteroid Substances 0.000 claims description 3
- 229960001334 corticosteroids Drugs 0.000 claims description 3
- 239000008121 dextrose Substances 0.000 claims description 3
- 239000007884 disintegrant Substances 0.000 claims description 3
- 239000003210 dopamine receptor blocking agent Substances 0.000 claims description 3
- 238000001035 drying Methods 0.000 claims description 3
- 239000000796 flavoring agent Substances 0.000 claims description 3
- 235000019634 flavors Nutrition 0.000 claims description 3
- 235000013305 food Nutrition 0.000 claims description 3
- 239000001530 fumaric acid Substances 0.000 claims description 3
- 235000011087 fumaric acid Nutrition 0.000 claims description 3
- 239000008103 glucose Substances 0.000 claims description 3
- FBPFZTCFMRRESA-UHFFFAOYSA-N hexane-1,2,3,4,5,6-hexol Chemical compound OCC(O)C(O)C(O)C(O)CO FBPFZTCFMRRESA-UHFFFAOYSA-N 0.000 claims description 3
- 239000003112 inhibitor Substances 0.000 claims description 3
- 235000011090 malic acid Nutrition 0.000 claims description 3
- 239000001630 malic acid Substances 0.000 claims description 3
- 239000000845 maltitol Substances 0.000 claims description 3
- VQHSOMBJVWLPSR-WUJBLJFYSA-N maltitol Chemical compound OC[C@H](O)[C@@H](O)[C@@H]([C@H](O)CO)O[C@H]1O[C@H](CO)[C@@H](O)[C@H](O)[C@H]1O VQHSOMBJVWLPSR-WUJBLJFYSA-N 0.000 claims description 3
- 235000010449 maltitol Nutrition 0.000 claims description 3
- 229940035436 maltitol Drugs 0.000 claims description 3
- 239000000041 non-steroidal anti-inflammatory agent Substances 0.000 claims description 3
- 229940021182 non-steroidal anti-inflammatory drug Drugs 0.000 claims description 3
- 239000003921 oil Substances 0.000 claims description 3
- 239000000014 opioid analgesic Substances 0.000 claims description 3
- 229940005483 opioid analgesics Drugs 0.000 claims description 3
- 235000006408 oxalic acid Nutrition 0.000 claims description 3
- 235000011007 phosphoric acid Nutrition 0.000 claims description 3
- 229940126409 proton pump inhibitor Drugs 0.000 claims description 3
- 239000000612 proton pump inhibitor Substances 0.000 claims description 3
- 229940124834 selective serotonin reuptake inhibitor Drugs 0.000 claims description 3
- 239000006188 syrup Substances 0.000 claims description 3
- 235000020357 syrup Nutrition 0.000 claims description 3
- 239000011975 tartaric acid Substances 0.000 claims description 3
- 235000002906 tartaric acid Nutrition 0.000 claims description 3
- 229960004380 tramadol Drugs 0.000 claims description 3
- TVYLLZQTGLZFBW-GOEBONIOSA-N tramadol Natural products COC1=CC=CC([C@@]2(O)[C@@H](CCCC2)CN(C)C)=C1 TVYLLZQTGLZFBW-GOEBONIOSA-N 0.000 claims description 3
- VZCYOOQTPOCHFL-UHFFFAOYSA-N trans-butenedioic acid Natural products OC(=O)C=CC(O)=O VZCYOOQTPOCHFL-UHFFFAOYSA-N 0.000 claims description 3
- MVPICKVDHDWCJQ-UHFFFAOYSA-N ethyl 3-pyrrolidin-1-ylpropanoate Chemical compound CCOC(=O)CCN1CCCC1 MVPICKVDHDWCJQ-UHFFFAOYSA-N 0.000 claims description 2
- 235000011187 glycerol Nutrition 0.000 claims description 2
- 229940045902 sodium stearyl fumarate Drugs 0.000 claims description 2
- QZAYGJVTTNCVMB-UHFFFAOYSA-N serotonin Chemical compound C1=C(O)C=C2C(CCN)=CNC2=C1 QZAYGJVTTNCVMB-UHFFFAOYSA-N 0.000 claims 2
- 239000008118 PEG 6000 Substances 0.000 claims 1
- 229920002584 Polyethylene Glycol 6000 Polymers 0.000 claims 1
- 235000021355 Stearic acid Nutrition 0.000 claims 1
- 239000000556 agonist Substances 0.000 claims 1
- QIQXTHQIDYTFRH-UHFFFAOYSA-N octadecanoic acid Chemical compound CCCCCCCCCCCCCCCCCC(O)=O QIQXTHQIDYTFRH-UHFFFAOYSA-N 0.000 claims 1
- OQCDKBAXFALNLD-UHFFFAOYSA-N octadecanoic acid Natural products CCCCCCCC(C)CCCCCCCCC(O)=O OQCDKBAXFALNLD-UHFFFAOYSA-N 0.000 claims 1
- 229940076279 serotonin Drugs 0.000 claims 1
- 239000008117 stearic acid Substances 0.000 claims 1
- 150000005846 sugar alcohols Polymers 0.000 claims 1
- 239000003826 tablet Substances 0.000 description 283
- 239000007941 film coated tablet Substances 0.000 description 62
- 235000019589 hardness Nutrition 0.000 description 61
- 238000012545 processing Methods 0.000 description 50
- 230000000052 comparative effect Effects 0.000 description 46
- 239000000902 placebo Substances 0.000 description 45
- 229940068196 placebo Drugs 0.000 description 44
- 238000009472 formulation Methods 0.000 description 40
- 239000004480 active ingredient Substances 0.000 description 27
- 239000013543 active substance Substances 0.000 description 26
- 210000000214 mouth Anatomy 0.000 description 19
- 239000000049 pigment Substances 0.000 description 18
- 238000012360 testing method Methods 0.000 description 18
- 239000000047 product Substances 0.000 description 14
- 239000000126 substance Substances 0.000 description 13
- 238000004040 coloring Methods 0.000 description 10
- 238000003825 pressing Methods 0.000 description 10
- 230000008901 benefit Effects 0.000 description 8
- 238000011156 evaluation Methods 0.000 description 8
- WHNWPMSKXPGLAX-UHFFFAOYSA-N N-Vinyl-2-pyrrolidone Chemical compound C=CN1CCCC1=O WHNWPMSKXPGLAX-UHFFFAOYSA-N 0.000 description 7
- 238000003860 storage Methods 0.000 description 7
- 230000035882 stress Effects 0.000 description 7
- 230000015572 biosynthetic process Effects 0.000 description 6
- 238000010438 heat treatment Methods 0.000 description 6
- 238000002156 mixing Methods 0.000 description 6
- 238000004806 packaging method and process Methods 0.000 description 6
- 239000003795 chemical substances by application Substances 0.000 description 5
- 239000003086 colorant Substances 0.000 description 5
- 230000002860 competitive effect Effects 0.000 description 5
- 239000003814 drug Substances 0.000 description 5
- 239000004615 ingredient Substances 0.000 description 5
- 229920000642 polymer Polymers 0.000 description 5
- 239000002904 solvent Substances 0.000 description 5
- GWEVSGVZZGPLCZ-UHFFFAOYSA-N Titan oxide Chemical compound O=[Ti]=O GWEVSGVZZGPLCZ-UHFFFAOYSA-N 0.000 description 4
- 239000002671 adjuvant Substances 0.000 description 4
- 239000012876 carrier material Substances 0.000 description 4
- 239000008199 coating composition Substances 0.000 description 4
- 229960000913 crospovidone Drugs 0.000 description 4
- 229940079593 drug Drugs 0.000 description 4
- 239000008187 granular material Substances 0.000 description 4
- 229920005862 polyol Polymers 0.000 description 4
- 150000003077 polyols Chemical class 0.000 description 4
- 235000013809 polyvinylpolypyrrolidone Nutrition 0.000 description 4
- 229920000523 polyvinylpolypyrrolidone Polymers 0.000 description 4
- 210000003296 saliva Anatomy 0.000 description 4
- 238000004364 calculation method Methods 0.000 description 3
- 230000008859 change Effects 0.000 description 3
- 239000011247 coating layer Substances 0.000 description 3
- 210000003298 dental enamel Anatomy 0.000 description 3
- 230000037406 food intake Effects 0.000 description 3
- 229940069328 povidone Drugs 0.000 description 3
- 239000000843 powder Substances 0.000 description 3
- 239000004408 titanium dioxide Substances 0.000 description 3
- DCSCXTJOXBUFGB-JGVFFNPUSA-N (R)-(+)-Verbenone Natural products CC1=CC(=O)[C@@H]2C(C)(C)[C@H]1C2 DCSCXTJOXBUFGB-JGVFFNPUSA-N 0.000 description 2
- DCSCXTJOXBUFGB-SFYZADRCSA-N (R)-(+)-verbenone Chemical compound CC1=CC(=O)[C@H]2C(C)(C)[C@@H]1C2 DCSCXTJOXBUFGB-SFYZADRCSA-N 0.000 description 2
- LYCAIKOWRPUZTN-UHFFFAOYSA-N Ethylene glycol Chemical compound OCCO LYCAIKOWRPUZTN-UHFFFAOYSA-N 0.000 description 2
- GLZPCOQZEFWAFX-UHFFFAOYSA-N Geraniol Chemical compound CC(C)=CCCC(C)=CCO GLZPCOQZEFWAFX-UHFFFAOYSA-N 0.000 description 2
- UQSXHKLRYXJYBZ-UHFFFAOYSA-N Iron oxide Chemical compound [Fe]=O UQSXHKLRYXJYBZ-UHFFFAOYSA-N 0.000 description 2
- 229920000168 Microcrystalline cellulose Polymers 0.000 description 2
- 239000004372 Polyvinyl alcohol Substances 0.000 description 2
- 229920002472 Starch Polymers 0.000 description 2
- 239000011230 binding agent Substances 0.000 description 2
- 239000002775 capsule Substances 0.000 description 2
- 235000015165 citric acid Nutrition 0.000 description 2
- 230000003111 delayed effect Effects 0.000 description 2
- 239000006185 dispersion Substances 0.000 description 2
- 238000009826 distribution Methods 0.000 description 2
- RRAFCDWBNXTKKO-UHFFFAOYSA-N eugenol Chemical compound COC1=CC(CC=C)=CC=C1O RRAFCDWBNXTKKO-UHFFFAOYSA-N 0.000 description 2
- 238000000605 extraction Methods 0.000 description 2
- 239000007888 film coating Substances 0.000 description 2
- 238000009501 film coating Methods 0.000 description 2
- -1 for example Substances 0.000 description 2
- 229960003943 hypromellose Drugs 0.000 description 2
- 238000009434 installation Methods 0.000 description 2
- 230000000873 masking effect Effects 0.000 description 2
- 239000000463 material Substances 0.000 description 2
- 238000005259 measurement Methods 0.000 description 2
- 235000019813 microcrystalline cellulose Nutrition 0.000 description 2
- 239000008108 microcrystalline cellulose Substances 0.000 description 2
- 229940016286 microcrystalline cellulose Drugs 0.000 description 2
- 239000000546 pharmaceutical excipient Substances 0.000 description 2
- 230000000704 physical effect Effects 0.000 description 2
- 229920003229 poly(methyl methacrylate) Polymers 0.000 description 2
- 239000004926 polymethyl methacrylate Substances 0.000 description 2
- 229920002451 polyvinyl alcohol Polymers 0.000 description 2
- 230000001681 protective effect Effects 0.000 description 2
- 239000000952 serotonin receptor agonist Substances 0.000 description 2
- 235000019698 starch Nutrition 0.000 description 2
- 238000003756 stirring Methods 0.000 description 2
- 239000000725 suspension Substances 0.000 description 2
- 239000007916 tablet composition Substances 0.000 description 2
- MGSRCZKZVOBKFT-UHFFFAOYSA-N thymol Chemical compound CC(C)C1=CC=C(C)C=C1O MGSRCZKZVOBKFT-UHFFFAOYSA-N 0.000 description 2
- 235000013311 vegetables Nutrition 0.000 description 2
- DCSCXTJOXBUFGB-UHFFFAOYSA-N verbenone Natural products CC1=CC(=O)C2C(C)(C)C1C2 DCSCXTJOXBUFGB-UHFFFAOYSA-N 0.000 description 2
- 238000005303 weighing Methods 0.000 description 2
- NOOLISFMXDJSKH-UTLUCORTSA-N (+)-Neomenthol Chemical compound CC(C)[C@@H]1CC[C@@H](C)C[C@@H]1O NOOLISFMXDJSKH-UTLUCORTSA-N 0.000 description 1
- WEEGYLXZBRQIMU-UHFFFAOYSA-N 1,8-cineole Natural products C1CC2CCC1(C)OC2(C)C WEEGYLXZBRQIMU-UHFFFAOYSA-N 0.000 description 1
- IXPNQXFRVYWDDI-UHFFFAOYSA-N 1-methyl-2,4-dioxo-1,3-diazinane-5-carboximidamide Chemical compound CN1CC(C(N)=N)C(=O)NC1=O IXPNQXFRVYWDDI-UHFFFAOYSA-N 0.000 description 1
- WBZFUFAFFUEMEI-UHFFFAOYSA-M Acesulfame k Chemical compound [K+].CC1=CC(=O)[N-]S(=O)(=O)O1 WBZFUFAFFUEMEI-UHFFFAOYSA-M 0.000 description 1
- QTBSBXVTEAMEQO-UHFFFAOYSA-M Acetate Chemical compound CC([O-])=O QTBSBXVTEAMEQO-UHFFFAOYSA-M 0.000 description 1
- 229920001685 Amylomaize Polymers 0.000 description 1
- 108010011485 Aspartame Proteins 0.000 description 1
- 229920002134 Carboxymethyl cellulose Polymers 0.000 description 1
- NPBVQXIMTZKSBA-UHFFFAOYSA-N Chavibetol Natural products COC1=CC=C(CC=C)C=C1O NPBVQXIMTZKSBA-UHFFFAOYSA-N 0.000 description 1
- 229920002261 Corn starch Polymers 0.000 description 1
- NOOLISFMXDJSKH-UHFFFAOYSA-N DL-menthol Natural products CC(C)C1CCC(C)CC1O NOOLISFMXDJSKH-UHFFFAOYSA-N 0.000 description 1
- 206010012289 Dementia Diseases 0.000 description 1
- 206010013710 Drug interaction Diseases 0.000 description 1
- 235000014755 Eruca sativa Nutrition 0.000 description 1
- 244000024675 Eruca sativa Species 0.000 description 1
- 239000004386 Erythritol Substances 0.000 description 1
- UNXHWFMMPAWVPI-UHFFFAOYSA-N Erythritol Natural products OCC(O)C(O)CO UNXHWFMMPAWVPI-UHFFFAOYSA-N 0.000 description 1
- WEEGYLXZBRQIMU-WAAGHKOSSA-N Eucalyptol Chemical compound C1C[C@H]2CC[C@]1(C)OC2(C)C WEEGYLXZBRQIMU-WAAGHKOSSA-N 0.000 description 1
- 239000005770 Eugenol Substances 0.000 description 1
- VTLYFUHAOXGGBS-UHFFFAOYSA-N Fe3+ Chemical compound [Fe+3] VTLYFUHAOXGGBS-UHFFFAOYSA-N 0.000 description 1
- 108010010803 Gelatin Proteins 0.000 description 1
- 239000005792 Geraniol Substances 0.000 description 1
- GLZPCOQZEFWAFX-YFHOEESVSA-N Geraniol Natural products CC(C)=CCC\C(C)=C/CO GLZPCOQZEFWAFX-YFHOEESVSA-N 0.000 description 1
- 239000004354 Hydroxyethyl cellulose Substances 0.000 description 1
- 229920000663 Hydroxyethyl cellulose Polymers 0.000 description 1
- 229920002153 Hydroxypropyl cellulose Polymers 0.000 description 1
- 239000004698 Polyethylene Substances 0.000 description 1
- UVMRYBDEERADNV-UHFFFAOYSA-N Pseudoeugenol Natural products COC1=CC(C(C)=C)=CC=C1O UVMRYBDEERADNV-UHFFFAOYSA-N 0.000 description 1
- 239000004373 Pullulan Substances 0.000 description 1
- 229920001218 Pullulan Polymers 0.000 description 1
- 244000178231 Rosmarinus officinalis Species 0.000 description 1
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 description 1
- 229920002125 Sokalan® Polymers 0.000 description 1
- 239000005844 Thymol Substances 0.000 description 1
- ATJFFYVFTNAWJD-UHFFFAOYSA-N Tin Chemical compound [Sn] ATJFFYVFTNAWJD-UHFFFAOYSA-N 0.000 description 1
- 235000010724 Wisteria floribunda Nutrition 0.000 description 1
- 150000007513 acids Chemical class 0.000 description 1
- 230000009471 action Effects 0.000 description 1
- 238000004458 analytical method Methods 0.000 description 1
- 239000000605 aspartame Substances 0.000 description 1
- 235000010357 aspartame Nutrition 0.000 description 1
- IAOZJIPTCAWIRG-QWRGUYRKSA-N aspartame Chemical compound OC(=O)C[C@H](N)C(=O)N[C@H](C(=O)OC)CC1=CC=CC=C1 IAOZJIPTCAWIRG-QWRGUYRKSA-N 0.000 description 1
- 229960003438 aspartame Drugs 0.000 description 1
- QVGXLLKOCUKJST-UHFFFAOYSA-N atomic oxygen Chemical compound [O] QVGXLLKOCUKJST-UHFFFAOYSA-N 0.000 description 1
- 239000006227 byproduct Substances 0.000 description 1
- 239000000378 calcium silicate Substances 0.000 description 1
- 229910052918 calcium silicate Inorganic materials 0.000 description 1
- OYACROKNLOSFPA-UHFFFAOYSA-N calcium;dioxido(oxo)silane Chemical compound [Ca+2].[O-][Si]([O-])=O OYACROKNLOSFPA-UHFFFAOYSA-N 0.000 description 1
- 239000001768 carboxy methyl cellulose Substances 0.000 description 1
- 235000010948 carboxy methyl cellulose Nutrition 0.000 description 1
- 239000008112 carboxymethyl-cellulose Substances 0.000 description 1
- 239000000969 carrier Substances 0.000 description 1
- 235000010980 cellulose Nutrition 0.000 description 1
- 229920002678 cellulose Polymers 0.000 description 1
- 239000001913 cellulose Substances 0.000 description 1
- 238000012512 characterization method Methods 0.000 description 1
- 229960005233 cineole Drugs 0.000 description 1
- 229940075614 colloidal silicon dioxide Drugs 0.000 description 1
- 230000001143 conditioned effect Effects 0.000 description 1
- 239000000470 constituent Substances 0.000 description 1
- 239000008120 corn starch Substances 0.000 description 1
- 229940099112 cornstarch Drugs 0.000 description 1
- 238000000354 decomposition reaction Methods 0.000 description 1
- 238000013461 design Methods 0.000 description 1
- DGVMNQYBHPSIJS-UHFFFAOYSA-N dimagnesium;2,2,6,6-tetraoxido-1,3,5,7-tetraoxa-2,4,6-trisilaspiro[3.3]heptane;hydrate Chemical compound O.[Mg+2].[Mg+2].O1[Si]([O-])([O-])O[Si]21O[Si]([O-])([O-])O2 DGVMNQYBHPSIJS-UHFFFAOYSA-N 0.000 description 1
- 239000007919 dispersible tablet Substances 0.000 description 1
- 239000000428 dust Substances 0.000 description 1
- 238000005516 engineering process Methods 0.000 description 1
- UNXHWFMMPAWVPI-ZXZARUISSA-N erythritol Chemical compound OC[C@H](O)[C@H](O)CO UNXHWFMMPAWVPI-ZXZARUISSA-N 0.000 description 1
- 235000019414 erythritol Nutrition 0.000 description 1
- 229940009714 erythritol Drugs 0.000 description 1
- FYUWIEKAVLOHSE-UHFFFAOYSA-N ethenyl acetate;1-ethenylpyrrolidin-2-one Chemical compound CC(=O)OC=C.C=CN1CCCC1=O FYUWIEKAVLOHSE-UHFFFAOYSA-N 0.000 description 1
- 229960002217 eugenol Drugs 0.000 description 1
- 230000001747 exhibiting effect Effects 0.000 description 1
- 239000000945 filler Substances 0.000 description 1
- 239000012530 fluid Substances 0.000 description 1
- 235000003599 food sweetener Nutrition 0.000 description 1
- 229920000159 gelatin Polymers 0.000 description 1
- 235000019322 gelatine Nutrition 0.000 description 1
- 235000011852 gelatine desserts Nutrition 0.000 description 1
- 229940113087 geraniol Drugs 0.000 description 1
- 238000005469 granulation Methods 0.000 description 1
- 230000003179 granulation Effects 0.000 description 1
- 125000002887 hydroxy group Chemical group [H]O* 0.000 description 1
- 235000019447 hydroxyethyl cellulose Nutrition 0.000 description 1
- 239000001863 hydroxypropyl cellulose Substances 0.000 description 1
- 235000010977 hydroxypropyl cellulose Nutrition 0.000 description 1
- 239000012728 immediate-release (IR) tablet Substances 0.000 description 1
- 229910052500 inorganic mineral Inorganic materials 0.000 description 1
- 230000003993 interaction Effects 0.000 description 1
- 239000004407 iron oxides and hydroxides Substances 0.000 description 1
- 230000001788 irregular Effects 0.000 description 1
- 239000010410 layer Substances 0.000 description 1
- 239000002932 luster Substances 0.000 description 1
- 229960003511 macrogol Drugs 0.000 description 1
- 239000002075 main ingredient Substances 0.000 description 1
- 239000011159 matrix material Substances 0.000 description 1
- 229940126601 medicinal product Drugs 0.000 description 1
- 229940041616 menthol Drugs 0.000 description 1
- 229920000609 methyl cellulose Polymers 0.000 description 1
- 239000001923 methylcellulose Substances 0.000 description 1
- 235000010981 methylcellulose Nutrition 0.000 description 1
- 239000011707 mineral Substances 0.000 description 1
- 210000002200 mouth mucosa Anatomy 0.000 description 1
- XGZZHZMWIXFATA-UEZBDDGYSA-N nalfurafine Chemical compound C([C@]12[C@H]3OC=4C(O)=CC=C(C2=4)C[C@@H]2[C@]1(O)CC[C@H]3N(C)C(=O)\C=C\C1=COC=C1)CN2CC1CC1 XGZZHZMWIXFATA-UEZBDDGYSA-N 0.000 description 1
- 229960000441 nalfurafine Drugs 0.000 description 1
- 239000005445 natural material Substances 0.000 description 1
- 230000007935 neutral effect Effects 0.000 description 1
- 239000007935 oral tablet Substances 0.000 description 1
- 239000001301 oxygen Substances 0.000 description 1
- 229910052760 oxygen Inorganic materials 0.000 description 1
- 229920002959 polymer blend Polymers 0.000 description 1
- 235000019422 polyvinyl alcohol Nutrition 0.000 description 1
- 230000002028 premature Effects 0.000 description 1
- 230000002035 prolonged effect Effects 0.000 description 1
- 239000011253 protective coating Substances 0.000 description 1
- 235000019423 pullulan Nutrition 0.000 description 1
- 230000009467 reduction Effects 0.000 description 1
- 238000011160 research Methods 0.000 description 1
- 230000003763 resistance to breakage Effects 0.000 description 1
- 238000012552 review Methods 0.000 description 1
- 230000035807 sensation Effects 0.000 description 1
- 235000019615 sensations Nutrition 0.000 description 1
- 230000035945 sensitivity Effects 0.000 description 1
- 150000004760 silicates Chemical class 0.000 description 1
- 210000000813 small intestine Anatomy 0.000 description 1
- 235000010413 sodium alginate Nutrition 0.000 description 1
- 239000000661 sodium alginate Substances 0.000 description 1
- 229940005550 sodium alginate Drugs 0.000 description 1
- 239000007787 solid Substances 0.000 description 1
- 229960002920 sorbitol Drugs 0.000 description 1
- 230000000087 stabilizing effect Effects 0.000 description 1
- 239000008107 starch Substances 0.000 description 1
- 229920003179 starch-based polymer Polymers 0.000 description 1
- 239000004628 starch-based polymer Substances 0.000 description 1
- 210000002784 stomach Anatomy 0.000 description 1
- 239000004094 surface-active agent Substances 0.000 description 1
- 230000009747 swallowing Effects 0.000 description 1
- 239000003765 sweetening agent Substances 0.000 description 1
- 230000008961 swelling Effects 0.000 description 1
- 238000009492 tablet coating Methods 0.000 description 1
- 239000002700 tablet coating Substances 0.000 description 1
- 239000000454 talc Substances 0.000 description 1
- 229910052623 talc Inorganic materials 0.000 description 1
- 230000008646 thermal stress Effects 0.000 description 1
- 229960000790 thymol Drugs 0.000 description 1
- 230000007704 transition Effects 0.000 description 1
- 238000009827 uniform distribution Methods 0.000 description 1
- 230000000007 visual effect Effects 0.000 description 1
- 229940088594 vitamin Drugs 0.000 description 1
- 229930003231 vitamin Natural products 0.000 description 1
- 235000013343 vitamin Nutrition 0.000 description 1
- 239000011782 vitamin Substances 0.000 description 1
- 229920003169 water-soluble polymer Polymers 0.000 description 1
Classifications
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
- A61K9/00—Medicinal preparations characterised by special physical form
- A61K9/20—Pills, tablets, discs, rods
- A61K9/28—Dragees; Coated pills or tablets, e.g. with film or compression coating
- A61K9/2806—Coating materials
- A61K9/2833—Organic macromolecular compounds
- A61K9/284—Organic macromolecular compounds obtained by reactions only involving carbon-to-carbon unsaturated bonds, e.g. polyvinyl pyrrolidone
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
- A61K31/00—Medicinal preparations containing organic active ingredients
- A61K31/33—Heterocyclic compounds
- A61K31/335—Heterocyclic compounds having oxygen as the only ring hetero atom, e.g. fungichromin
- A61K31/365—Lactones
- A61K31/375—Ascorbic acid, i.e. vitamin C; Salts thereof
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
- A61K9/00—Medicinal preparations characterised by special physical form
- A61K9/20—Pills, tablets, discs, rods
- A61K9/2004—Excipients; Inactive ingredients
- A61K9/2013—Organic compounds, e.g. phospholipids, fats
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
- A61K9/00—Medicinal preparations characterised by special physical form
- A61K9/20—Pills, tablets, discs, rods
- A61K9/2004—Excipients; Inactive ingredients
- A61K9/2013—Organic compounds, e.g. phospholipids, fats
- A61K9/2018—Sugars, or sugar alcohols, e.g. lactose, mannitol; Derivatives thereof, e.g. polysorbates
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
- A61K9/00—Medicinal preparations characterised by special physical form
- A61K9/20—Pills, tablets, discs, rods
- A61K9/28—Dragees; Coated pills or tablets, e.g. with film or compression coating
- A61K9/2806—Coating materials
- A61K9/2833—Organic macromolecular compounds
- A61K9/284—Organic macromolecular compounds obtained by reactions only involving carbon-to-carbon unsaturated bonds, e.g. polyvinyl pyrrolidone
- A61K9/2846—Poly(meth)acrylates
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
- A61K9/00—Medicinal preparations characterised by special physical form
- A61K9/20—Pills, tablets, discs, rods
- A61K9/28—Dragees; Coated pills or tablets, e.g. with film or compression coating
- A61K9/2806—Coating materials
- A61K9/2833—Organic macromolecular compounds
- A61K9/286—Polysaccharides, e.g. gums; Cyclodextrin
- A61K9/2866—Cellulose; Cellulose derivatives, e.g. hydroxypropyl methylcellulose
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
- A61K9/00—Medicinal preparations characterised by special physical form
- A61K9/20—Pills, tablets, discs, rods
- A61K9/28—Dragees; Coated pills or tablets, e.g. with film or compression coating
- A61K9/2893—Tablet coating processes
Landscapes
- Health & Medical Sciences (AREA)
- Life Sciences & Earth Sciences (AREA)
- Animal Behavior & Ethology (AREA)
- General Health & Medical Sciences (AREA)
- Medicinal Chemistry (AREA)
- Pharmacology & Pharmacy (AREA)
- Epidemiology (AREA)
- Veterinary Medicine (AREA)
- Public Health (AREA)
- Chemical & Material Sciences (AREA)
- Engineering & Computer Science (AREA)
- Bioinformatics & Cheminformatics (AREA)
- Biophysics (AREA)
- Molecular Biology (AREA)
- Medicinal Preparation (AREA)
- Pharmaceuticals Containing Other Organic And Inorganic Compounds (AREA)
- Acyclic And Carbocyclic Compounds In Medicinal Compositions (AREA)
- Medicines That Contain Protein Lipid Enzymes And Other Medicines (AREA)
Abstract
Formulacion farmaceutica en forma de un comprimido con cubierta, caracterizada porque esta compuesta por a) un nucleo de comprimido que se puede obtener a partir de una co-mezcla homogeneizada, que se puede prensar directamente, de manitol granulado por pulverizacion y croscarmelosa de sodio reticulada como disgregante de comprimido y al menos un principio activo farmaceutico o suplemento alimenticio y aditivos y b) una cubierta que se aplica en forma de una solucion acuosa o que contiene agua y alcohol, y porque se trata de un comprimido que se disgrega rapidamente en presencia de humedad.
Description
DESCRIPCIÓN
Comprimidos con cubierta y producción de los mismos
Mediante la presente invención se pone a disposición una formulación farmacéutica que se disgrega rápidamente en forma de un comprimido dotado de una cubierta con una dureza o resistencia mecánica elevada. Además, es objeto de la invención un procedimiento para la producción del comprimido con cubierta así como el uso de estas formulaciones.
Los comprimidos dotados de una cubierta se conocen desde hace tiempo. La cubierta sirve, entre otras cosas, para la protección frente a influencias físicas y mecánicas desventajosas de los constituyentes de principio activo contenidos en las formulaciones. Tales influencias externas negativas pueden ser causadas, por ejemplo, por luz UV, oxígeno o humedad, pero también por un esfuerzo mecánico, tal como impacto y fricción, por lo que se pueden descomponer los principios activos y coadyuvantes, o debido a la abrasión de los comprimidos ya no queda garantizada la dosificación.
En principio se efectúa un recubrimiento de comprimidos por los siguientes motivos:
• identificación y valor de reconocimiento en el mercado y por parte del cliente gracias a colores especiales,
• enmascaramiento del sabor para medicamentos de sabor desagradable,
• cubierta para una liberación retardada y/o dirigida (por ejemplo, gastrorresistente),
• mejora de la calidad de la superficie, por la que se dan ventajas en el envasado y el usuario puede tragar mejor los comprimidos.
De acuerdo con la experiencia, los comprimidos se pueden proteger frente a influencias externas mediante una cubierta de protección adecuada. Las cubiertas correspondientes pueden consistir en un esmalte, que para la mejora del sabor puede contener azúcar y, dado el caso, puede estar coloreado. Esto último se puede producir por motivos estéticos, para destacar, en cuanto a la técnica de mercado, la formulación presente como comprimidos.
Además de cubiertas que contienen azúcar se conocen también esmaltes que están compuestos por una película polimérica natural o sintética inocua para el ser humano. Las últimas pueden estar compuestas, por ejemplo, por gelatinas, metilcelulosa, polivinilpirrolidona, acetato de povidona u otros polímeros compatibles, que, en función del lugar de acción previsto del medicamento, se disuelven rápidamente o se disuelven de forma retardada solo en el estómago o intestino delgado. Para la mejora de la solubilidad de la cubierta, los polímeros se pueden usar en combinación con una cantidad reducida de un componente soluble, de tal manera que, por un lado, se pueden aprovechar las propiedades de formación de película del polímero y, por otro lado, se asegura que la película o la cubierta se disuelve al menos en parte en la cavidad bucal en presencia de humedad y así el núcleo del comprimido queda accesible para humedad y se disgrega rápidamente, tal como se desea. En el mercado están disponibles distintas soluciones terminadas para la aplicación de esmaltes o películas sobre comprimidos.
Como los denominados comprimidos con cubierta pelicular se ofertan con frecuencia comprimidos para la administración oral de medicamentos, vitaminas y, en particular, para medicamentos de acción rápida. La superficie lisa que se forma por la cubierta, junto con la elección de una forma adecuada, puede facilitar la ingestión de los comprimidos, de tal manera que se pueden tragar mejor. Al mismo tiempo, tal como ya se ha mencionado anteriormente, la cubierta puede servir para un enmascaramiento del sabor para medicamentos de sabor desagradable. Como ya se ha indicado, también contribuye a aumentar la resistencia a impacto y la resistencia al agua del núcleo prensado del comprimido. La resistencia a impacto mejorada es ventajosa durante el envasado a máquina de los comprimidos, en particular cuando los comprimidos se envasan en láminas, los denominados blísteres. Gracias a la cubierta se evita una abrasión. Algunos núcleos de comprimidos particularmente blandos no se pueden envasar hasta después de la aplicación de una cubierta adecuada.
Además, una coloración o un marcaje de la cubierta del comprimido puede contribuir a aumentar el reconocimiento y prevenir confusiones entre comprimidos y evitar las mismas, lo que por ejemplo para pacientes de edad avanzada o con demencia es esencial para reconocer comprimidos con determinados principios activos farmacéuticos. Pero también puede servir para la seguridad del medicamento mediante el empleo de colorantes especiales. Tales colorantes contenidos en la cubierta pueden proteger principios activos y coadyuvantes fotosensibles contenidos en el comprimido. Por consiguiente, las correspondientes cubiertas de comprimido ofrecen para las sustancias contenidas en el núcleo del comprimido protección frente a influencias externas, tales como luz, calor, humedad, pero también para el propio comprimido frente a la abrasión mecánica.
Para que los comprimidos se puedan tratar en un procedimiento de revestimiento de este tipo, los comprimidos deben presentar una resistencia correspondiente y solo deben mostrar una abrasión muy reducida.
Por consiguiente, en los últimos años cada vez se han popularizado más para muchos campos de aplicación los denominados ODT (comprimidos bucodispersables, “oral dispersible tablets"), que, por un lado, en caso de contacto con humedad (por ejemplo, saliva), a causa de los aditivos contenidos, tales como por ejemplo disgregantes (superdisintegrants), polímeros, almidones, etc., se disgregan rápidamente en la boca, pero que, por otro lado, también tienen que cumplir las condiciones cuando los núcleos de comprimido producidos se han de dotar de una cubierta.
En el mercado para este fin se ofertan diferentes mezclas, los denominados sistemas de coadyuvante listos para usar, para la producción de comprimidos de rápida disgregación oral. Por norma general con ello se pueden producir solo comprimidos con durezas reducidas, viéndose acompañadas las durezas reducidas por una abrasión relativamente elevada. Los correspondientes ODT son sensibles a la humedad, de tal manera que no se pueden obtener mediante los métodos de revestimiento acuoso habituales en la industria farmacéutica. Por consiguiente, con estas mezclas no es posible la producción de comprimidos revestidos.
Además, en las instalaciones de revestimiento, debido a la escasa resistencia, se puede producir una abrasión no aceptable, que eventualmente va asociada a una intensa formación de polvo fino. Además, una abrasión elevada provoca que los comprimidos después del revestimiento en la superficie no presenten una cubierta completamente funcional o estética. Sobre la superficie de los comprimidos producidos de este modo, pueden ser claramente visibles las partículas retiradas por abrasión, que se han fijado por el recubrimiento en la superficie y allí se han vuelto a adherir. Además, los comprimidos correspondientes se pueden dañar intensamente por el desprendimiento o la rotura de trozos relativamente grandes de la superficie, por lo que las facetas, cantos, trazos existentes eventualmente se pueden dañar considerablemente.
Por otro lado, los comprimidos con cubierta no solo presentan ventajas. Si los comprimidos administrados se deben disolver rápidamente en la boca directamente después de la ingestión, en este caso la cubierta puede ser un obstáculo. Debido a la cubierta se pueden prolongar claramente los tiempos de disgregación, ya que el recubrimiento de los núcleos de comprimido habitualmente va asociado a un curado posterior. Además, los principios activos contenidos en el núcleo del comprimido durante el recubrimiento y el almacenamiento pueden interaccionar con los ingredientes de la cubierta y, dado el caso, reaccionar con formación de productos secundarios indeseados.
Por lo tanto, la composición de la solución de partida para la producción de la cubierta se ha de seleccionar de forma adecuada, de tal manera que la cubierta formada se pueda disolver al menos en parte o pueda formar fisuras, para que, debido a la humedad de la saliva, el núcleo del comprimido se pueda disolver o disgregar rápidamente. A pesar de esto, la cubierta debe ser estable en almacenamiento, de tal manera que los comprimidos correspondientes, en el caso del almacenamiento con humedad del aire aumentada, no se descompongan o no se disgreguen en caso del contacto con cantidades menores de humedad. Esto último ya no garantizaría la dosificación de los comprimidos y una ingestión por parte del paciente por ello tampoco sería ya posible.
Para garantizar, por un lado, una rápida disgregación en la boca, a pesar de la cubierta del comprimido, pero para poder aprovechar, por otro lado, también las ventajas de la cubierta para la estabilidad de los comprimidos, los investigadores han propuesto distintas soluciones. En el documento EP 2 433 621 A1 se proponen, por ejemplo, cubiertas con escotaduras en las cubiertas, que se encuentran en acanaladuras y que se generan durante la producción de la cubierta. Sin embargo, es desventajoso que para la producción de la cubierta sea necesario un procedimiento especial y que el último no se pueda llevar a cabo sin más en los aparatos existentes.
La abrasión de los comprimidos, sin embargo, es importante no solo durante el almacenamiento. En particular desempeña un papel durante la producción de la cubierta deseada, ya que debido a una intensa abrasión de los comprimidos se ha de suponer que el contenido en principio activo y la dosis individual deseada del comprimido administrado ya no se pueden garantizar. Esto puede conducir, en caso de una subdosificación del principio activo por una pérdida demasiado elevada por abrasión, a graves consecuencias, debido a que no se consigue una dosificación óptima del principio activo farmacéutico. Dado el caso podría conducir también a una sobredosificación del principio activo cuando la abrasión se vuelve a incluir en la cubierta de comprimidos no dañados. Ambas cosas se deberían evitar indefectiblemente. También una descomposición o disgregación prematura de comprimidos OD durante el almacenamiento por humedad o durante la producción de la cubierta cambiaría las propiedades de los comprimidos y tendría como consecuencia métodos no reproducibles de producción.
En la solicitud de patente WO 2009/135646A2 se trata de producir comprimidos que contengan principio activo que se disgreguen rápidamente, al pulverizarse partículas de un material de vehículo adecuado con una solución de recubrimiento que contiene principio activo, sin tensioactivo y granularse las mismas. Este granulado obtenido a continuación se puede prensar hasta formar comprimidos. Los comprimidos obtenidos se dotarán dado el caso todavía con una cubierta adecuada. Por la granulación de las partículas de vehículo con una solución de recubrimiento que contiene principio activo se intenta mejorar la cohesión de las partículas de granulado en los comprimidos y reducir con ello la friabilidad de los comprimidos. Después del prensado, el principio activo está distribuido homogéneamente en el comprimido, sin embargo, una desventaja de esta forma de proceder es que, debido a la granulación por pulverización adicionalmente además del principio activo en una solución, se pulverizan al menos un componente de recubrimiento y otros coadyuvantes tales como una base y un aglutinante, sobre las partículas del material de vehículo, por lo que aumenta la cantidad de los ingredientes del comprimido. Sin embargo, esto último no siempre se desea, debido a que por ello se pueden dar interacciones con el principio activo. También por la cubierta se prolonga el tiempo de disgregación de los comprimidos. En el documento EP 2451 466 A1 se procede con una complejidad comparable. En este caso se granula polvo de manitol con crospovidona, un agente de disgregación. El granulado obtenido se mezcla entonces con un granulado de un manitol en granos, tal como por ejemplo Perlitol® 300DC, y nalfurafina como principio activo y se forma en comprimidos la mezcla resultante. Para la producción de la mezcla se usa polvo de manitol granulado con manitol en granos en una relación de aproximadamente 1:9 a 1:1 con respecto al peso. Para la producción de esta mezcla además se emplean calidades especiales de manitol y, de hecho, Perlitol® 50C con un tamaño de partícula medio de 50 |jm y
Perlitol® 300DC con un tamaño de partícula medio de 250 |jm. Los núcleos de comprimido obtenidos se pueden dotar asimismo de una cubierta.
Planteamiento de objetivos
El objetivo de la presente invención es, por lo tanto, poner a disposición una composición para la producción de comprimidos con la que se puedan producir núcleos de comprimidos con elevada dureza y reducida abrasión, que al mismo tiempo se disgreguen rápidamente en presencia de humedad, en particular en la boca, y que se puedan dotar sin problemas, prácticamente sin cambios, de una cubierta estabilizante, por la que, sin embargo, el tiempo de disgregación del comprimido con cubierta en comparación con el del núcleo del comprimido cambie lo menos posible. El núcleo que se disgrega rápidamente de un comprimido de este tipo, por este motivo, se debería poder producir de forma sencilla al igual que los productos conocidos y se debería poder formar en comprimidos directamente en la medida de lo posible a partir de mezclas secas de las sustancias de partida. Los comprimidos producidos deberían poseer una elevada resistencia mecánica, de tal manera que en el tratamiento posterior, tal como por ejemplo durante la producción de la cubierta y durante el envasado, el transporte y, dado el caso, durante la extracción por presión del envase, no se dañen.
En particular, por lo tanto, es un objetivo de la presente invención poner a disposición una combinación de núcleo de comprimido duro con reducida abrasión y una cubierta adecuada, por lo que se pueden producir comprimidos que contienen principio activo, con cubierta uniforme, que presentan elevadas durezas y que se disgregan rápidamente en caso de la administración en la boca del paciente. Además, es objetivo de la invención poner a disposición un procedimiento adecuado, fácilmente realizable, por el que se obtengan comprimidos revestidos sobre los núcleos de comprimido que se disgregan rápidamente con una abrasión en la medida de lo posible reducida con conservación de las propiedades del comprimido, que se siguen disgregando rápidamente con la ingestión en la boca.
Solución del objetivo
Mediante la presente invención, de forma sorprendente, se pueden poner a disposición formulaciones farmacéuticas en forma de un comprimido con cubierta, que en presencia de humedad se disgrega rápidamente y que se compone de un núcleo de comprimido,
a) que se puede obtener a partir de una co-mezcla que se puede prensar directamente, homogeneizada, de manitol granulado por pulverización y croscarmelosa de sodio reticulada y al menos un principio activo farmacéutico o suplemento alimenticio y aditivos y
b) una cubierta que se aplica en forma de una solución acuosa o que contiene agua y alcohol y se seca.
Para la producción del núcleo del comprimido de esta formulación farmacéutica se usa una co-mezcla compuesta por del 90 al 95 % en peso de manitol y del 3 al 7 % en peso de croscarmelosa de sodio como disgregante de comprimido y, dado el caso, hasta el 1 % en peso de estearato de magnesio.
Los comprimidos correspondientes son excelentemente adecuados como los denominados comprimidos IR o FR.
La co-mezcla usada para la producción del núcleo de comprimido presenta un ángulo de flujo en el intervalo de 33 a 38°, tamaños de partícula en el intervalo de 70 a 120 jm (Dv50; láser), una densidad aparente en el intervalo de 0,55 a 0,65 g/ml y una densidad de masa apisonada en el intervalo de 0,70 a 0,80 g/ml. La gran superficie BET de la co-mezcla en el intervalo de 2,4 a 3,5 m2/g tiene un efecto particularmente ventajoso. El núcleo de comprimido usado puede contener de acuerdo con la invención un principio activo farmacéutico o suplemento alimenticio en una cantidad del 0,1 al 50 % en peso con respecto al peso del núcleo del comprimido. Para la producción del comprimido que se disgrega rápidamente de acuerdo con la invención se aplica la cubierta en forma de una solución que contiene agua o agua-etanol, en donde para la formación de la cubierta están contenidos formadores de película solubles del grupo polivinilpirrolidona, copolímero de vinilpirrolidona/acetato de vinilo, poli(acetato de vinilo), hidroxipropilmetilcelulosa, copolímero de metacriléster o sus mezclas. En la solución de cubierta (solución de recubrimiento, coating) pueden estar contenidas otras sustancias que ya durante la disolución de la cubierta exterior del comprimido en la boca tienen un efecto agradable. En este caso se puede tratar de uno o varios azúcares del grupo glucosa, dextrosa, fructosa, lactosa, maltosa, xilosa, sacarosa, jarabe de maíz, sorbitol, hexitol, maltitol, xilitol y manitol, dado el caso al menos un polialcohol seleccionado del grupo glicerina, polietilenglicol y propilenglicol, así como dado el caso al menos un ácido comestible adecuado para alimentos del grupo ácido cítrico, ácido málico, ácido tartárico, ácido fumárico, ácido fosfórico, ácido oxálico y ácido ascórbico y aceites aromáticos y/o saporíferos y dado el caso un edulcorante, tal como por ejemplo sacarosa, aspartamo, acesulfam-K o similares.
De acuerdo con la invención, los comprimidos con cubierta que se disgregan rápidamente en presencia de humedad pueden contener al menos un principio activo seleccionado del grupo antipsicóticos atípicos, antipsicóticos, antidepresivos, antihistamínicos, inhibidores de la acetilcolinesterasa, analgésicos, antipiréticos, anticonvulsionantes, anticolinérgicos, antieméticos, benzodiacepinas, corticoesteroides, inhibidores de DDC [carbidopa], antagonistas del receptor de dopamina, inhibidores de la monoamina oxidasa (IMAO), hipnóticos no benzodiacepínicos, analgésicos opioides [tramadol], inhibidores de la bomba de protones, triptanes/agonistas de serotonina, AINES e ISRS.
Para las formulaciones farmacéuticas preparadas de este modo ha resultado ser particularmente ventajoso que el núcleo del comprimido sin cubierta presente una escasa abrasión de menos del 0,50 % con respecto al peso, ya que de este modo es posible aplicar las cubiertas deseadas de manera muy uniforme y que los comprimidos producidos presenten una superficie muy uniforme.
Mientras que hasta la fecha se ha considerado imposible dotar a comprimidos que se disgregan rápidamente en presencia de humedad por soluciones que contienen agua de una cubierta, mediante el procedimiento de acuerdo con la invención mediante el uso de los núcleos de comprimido descritos es posible preparar formulaciones farmacéuticas correspondientes al calentarse los núcleos de comprimido producidos de antemano mediante el uso de la co-mezcla que se ha mencionado anteriormente en un tambor de recubrimiento con entremezclado a una temperatura elevada y al generarse la cubierta mediante la pulverización de la solución de cubierta de baja viscosidad y el secado a temperatura elevada sobre los núcleos de comprimido. En este caso, los núcleos de comprimido antes de la pulverización de la solución de cubierta se calentarán a una temperatura en el intervalo de 35 a 60 °C. Se consiguen resultados particularmente buenos cuando se calienta a temperatura en el intervalo de 40 a 55 °C y se secan posteriormente los comprimidos después de la pulverización de la solución de cubierta durante 10 a 20 minutos.
Descripción detallada de la invención
Como ya se ha descrito, los comprimidos que se disgregan rápidamente en la boca gozan de una creciente popularidad para la administración oral. Tales comprimidos se deberían disgregar en la cavidad bucal en la boca en menos de 90, preferentemente menos de 60 segundos, de forma particularmente preferente en un tiempo de no más de 30 segundos, habiendo de generar una sensación agradable en la boca y tener buen sabor. De acuerdo con las más recientes exigencias, un comprimido que se disgrega rápidamente de este tipo debería presentar un tiempo de disgregación de menos de 18 segundos. Esto último plantea, en la mayoría de los casos, grandes desafíos y en parte sin solución al investigador (experto en la materia).
El núcleo que se disgrega rápidamente de un comprimido de este tipo se debería poder producir de forma sencilla al igual que los productos conocidos y se debería poder formar en comprimidos en la medida de lo posible directamente a partir de las mezclas secas de las sustancias de partida. Los comprimidos producidos deberían poseer una elevada resistencia mecánica, de tal manera que queden sin daños en el tratamiento posterior durante el envasado, el transporte y, dado el caso, durante la extracción por presión fuera del envase.
Por lo tanto, en general se desea que durante el proceso de revestimiento la abrasión del núcleo del comprimido sea menor del 0,2 al 0,4 % en peso.
En sí, para la producción de comprimidos que se disgregan rápidamente están disponibles las más diversas mezclas terminadas en el mercado, a partir de las cuales se pueden producir, junto con el principio activo deseado, comprimidos que se disgregan rápidamente. Pueden estar contenidos en su interior los más diversos coadyuvantes de formación de comprimidos usados en la industria farmacéutica, que, sin embargo, están combinados siempre con una sustancia que reacciona con la humedad de la boca y que conducen al hinchamiento y a la apertura, es decir, a la disgregación del comprimido. Como vehículos para la producción de los comprimidos que contienen principio activo se pueden emplear en las mezclas terminadas correspondientes preferentemente sustancias naturales que contienen grupos hidroxilo. Tales sustancias de vehículos, denominadas con frecuencia también excipientes, son polioles tales como manitol, xilitol, sorbitol, eritritol, pero también lactosa o almidón y sus derivados u otras sustancias neutras que no tienen efecto en la actividad del principio activo farmacéutico y que, con el prensado de los comprimidos, dan lugar a comprimidos suficientemente duros. Sin embargo, no es posible sin más que los núcleos de comprimido producidos, que se disgregan rápidamente en presencia de humedad, se doten después del prensado con ayuda de composiciones que contienen agua de una cubierta deseada, ya que el núcleo del comprimido puede cambiar también en presencia de cantidades de agua incluso pequeñas. También puede tener un efecto desventajoso sobre la calidad de la cubierta una posible abrasión.
Para producir a partir de los núcleos de comprimido producidos que se disgregan rápidamente comprimidos con cubierta pelicular, se tiene que contar en general con los siguientes problemas con respecto a un comprimido “normal”:
• tiempos de disgregación claramente más largos (asociado al curado posterior después del recubrimiento) y, por ello, un retraso/prolongación no deseada de la liberación del principio activo
• interacciones del medicamento con la capa de recubrimiento, asociado a ello la generación de productos secundarios indeseados.
Gracias a ensayos se sabe que a partir de mezclas terminadas, tal como se han descrito en la solicitud WO 2009/152922 A1, ya con una reducida presión de prensado, tal como se desea, se pueden producir comprimidos que se disgregan rápidamente con elevadas durezas. En el mercado, estas mezclas terminadas se ofertan por Merck (Darmstadt, Alemania) con el nombre comercial Parteck ODT®. El producto presenta un ángulo de flujo en el intervalo de 33 a 38° con tamaños de partícula en el intervalo de 70 a 120 |jm (D50; láser). La densidad aparente se encuentra en el intervalo de 0,55 a 0,65 g/ml con una densidad de masa apisonada de 0,70 a 0,80 g/ml. Al mismo tiempo, esta mezcla terminada presenta una elevada superficie BET en el intervalo de 2,4 a 3,5 m2/g. Este producto está compuesto por del 90 al 95 % en peso de manitol y del 3 al 7 % en peso de croscarmelosa de sodio como disgregante de comprimido. A partir de una mezcla de Parteck ODT® con hasta el 50 % en peso de un principio activo y dado el caso el 1 % en peso de estearato de magnesio
o estearilfumarato de sodio u otro deslizante o lubricante usado habitualmente con respecto al peso total de la mezcla se pueden producir, mediante prensado directo, comprimidos de rápida disgregación oral con friabilidades reducidas y buenas propiedades durante el envasado y el almacenamiento.
Otras mezclas terminadas se comercializan por ejemplo con los nombres Ludiflash®, Perlitol® Flash, Pharmaburst® 500 o Prosolv® ODT. Otras mezclas y su uso están descritos en la revisión de B. G. Prajapati y N. Ratnakar, [Int. J. of PharmTech Research, Vol. 1 n.° 3, 790-798 (2009)]. De las mezclas terminadas mencionadas, en particular Parteck® ODT, Ludiflash® y Perlitol® Flash se basan en manitol como ingrediente principal o material de vehículo, mientras que Prosolv® ODT se compone de una mezcla de celulosa microcristalina, dióxido de silicio coloidal, en cada caso el 30-40 % en peso de manitol y fructosa, así como crospovidona como disgregante de comprimido.
La mezcla terminada que se puede obtener en la empresa BASF (Alemania) con el nombre comercial Ludiflash® se compone de D-manitol, crospovidona, poli(acetato de vinilo) y pequeñas cantidades de povidona. El poli(acetato de vinilo) está incorporado en la formulación como Kollicat® SR 30 D, que se compone de una dispersión de poli(acetato de vinilo) que está estabilizada con povidona. En el caso de esta composición se trata de un polvo fluido blanco que presenta un ángulo de flujo de aproximadamente 38° y presenta, a este respecto, la siguiente distribución de partícula:
>0,400 mm máx. 20 %
<0,200 mm máx. 90 %, mín. 45 %
<0,063 mm máx. 45 %, mín. 15 %
Densidad aparente: 0,40-0,52 g/ml
La mezcla terminada Perlitol® Flash de la empresa Roquette se compone de una composición secada por pulverización del 80 % de manitol y el 20 % de almidón de maíz.
Las mezclas terminadas comercializadas con el nombre comercial Pharmaburst® de SPI Pharma de a su vez el 73-94 % de una combinación de poliol que, de acuerdo con las indicaciones de la empresa, se compone de manitol y sorbitol y contiene disgregante de comprimido y lubricante.
A su vez, F-Melt® Type C o M (Fuji Chemical Industrial, Co, Ltd.) contiene aproximadamente el 65 % en peso de manitol, xilitol, celulosa microcristalina, crospovidona y otros aditivos.
Pharmatrans SANAQ AG oferta como otras mezclas terminadas con un elevado contenido en manitol OroCell® 200 & 400. Las mezclas tienen un contenido en manitol del 90 % y se diferencian por el hecho de que la primera mezcla presenta un diámetro de partícula medio de <315 |jm y la segunda, un diámetro de partícula medio de <500 |jm.
La mezcla terminada de la empresa Baker con la denominación PanExcea® ODT MC200G se compone del 75 % de manitol y del 25 % de silicato de calcio.
Mediante ensayos comparativos ahora se ha mostrado que en particular las correspondientes mezclas terminadas, que contienen un elevado contenido en manitol granulado secado por pulverización como material de vehículo, se pueden prensar con una reducida presión de prensado hasta dar comprimidos con durezas elevadas, que presentan en el ensayo al mismo tiempo friabilidades comparativamente reducidas. En este contexto parece ser importante la combinación adecuada de la calidad del manitol y el disgregante de comprimido contenido en la mezcla terminada. Debido a una proporción elevada de manitol granulado secado por pulverización con una distribución adaptada del tamaño de partícula, se determina, por un lado, la fluidez de la mezcla sobre todo por las propiedades del manitol que, a su vez, es esencial para un proceso sin problemas de formación de comprimidos. En particular es importante para la formación de comprimidos también la compresibilidad de todos los componentes contenidos en la mezcla terminada, de tal manera que se pueda trabajar con la menor presión de prensado posible. Inesperadamente se encontró que las correspondientes composiciones que contienen manitol, pero en particular composiciones que contienen al mismo tiempo croscarmelosa de sodio como disgregante, tales como por ejemplo la mezcla terminada Parteck ODT, se pueden prensar hasta dar comprimidos duros incluso a presión reducida, mostrando los últimos al mismo tiempo una reducida friabilidad de menos del 0,35 %, mientras que para composiciones comparables después del mismo procesamiento se puede establecer en parte solo una friabilidad de aproximadamente el 1-2 %.
Después del prensado, los núcleos de comprimido producidos, que presentan una estabilidad mecánica muy grande y una rápida disgregación, de forma sorprendente en una siguiente etapa del proceso a pesar del disgregante de comprimido contenido en una instalación de revestimiento adecuada se pueden dotar de una cubierta de una composición que contiene agua o etanol y agua sin cambiar sustancialmente las propiedades de disgregación del comprimido tratado de esta manera, de tal manera que el núcleo de comprimido que contiene principio activo queda protegido a continuación frente a influencias externas. Esta posibilidad es tanto más sorprendente en la medida en la que los comprimidos que se disgregan rápidamente conocidos hasta la fecha, en los que parecía requerirse una cubierta para la protección de los principios activos contenidos, se han producido solo a partir de partículas que contienen principio activo revestidas, tal como se describe por ejemplo en el documento US 2011/0129530 A1. Y, de hecho, las partículas que contienen principio
activo revestidas en el mismo se mezclan con más carga y/o aglutinante, un disgregante de comprimido y con un lubricante, tal como estearato de magnesio, y se prensan hasta dar comprimidos que se disgregan rápidamente.
La idea de que los comprimidos de rápida disgregación oral a causa de su sensibilidad frente a humedad puedan no presentar cubierta externa alguna, sino que se puedan producir solamente por prensado de la mezcla de partida, se ha plasmado también en las farmacopeas. Por ejemplo, en la Farmacopea Europea tales comprimidos se describen como comprimidos sin cubierta, que se disgregan rápidamente en la boca antes de ser tragados (Ph. Eur., 2005).
A diferencia de esto, en particular en el caso del uso de las mezclas terminadas descritas en la solicitud WO 2009/152922 A1, que se comercializan con el nombre comercial Parteck® ODT, se ha mostrado que los núcleos de comprimido después de la formación del comprimido sorprendentemente mediante el uso de composiciones que contienen agua se pueden dotar de una cubierta y se pueden producir de este modo comprimidos con cubierta con resistencia suficiente o incluso elevada, que presentan una abrasión muy reducida. Después de la aplicación de la cubierta, los comprimidos siguen presentando tiempos de disgregación cortos. En determinadas condiciones incluso pueden estar reducidos los tiempos de disgregación en presencia de humedad, tal como en la boca.
Lo especial de la matriz de comprimido producida a partir de Parteck® ODT es que, a pesar de la cubierta, al mismo tiempo con durezas suficientemente elevadas se consigue una rápida disgregación de los comprimidos en la boca y que este caso sorprendentemente se da incluso también después de un proceso de revestimiento con el empleo de composiciones que contienen agua o que contienen agua-alcohol, a pesar de que en realidad se debería suponer que la cubierta aplicada alargaría considerablemente el tiempo de disgregación. En este contexto es particularmente sorprendente que, en función de la composición empleada para la producción de la cubierta, el tiempo de disgregación del comprimido con dureza creciente incluso puede estar acortado y los comprimidos obtenidos se pueden formular como los denominados comprimidos IR o comprimidos FR, que se disgregan rápidamente en la boca y donde se pueden absorber directamente los principios activos a través de la mucosa oral.
Con ello, el farmacéutico, pero también el formulador de suplementos alimenticios en forma de comprimidos, obtiene la posibilidad de producir los correspondientes comprimidos que se disgregan rápidamente y dotados de una cubierta. Mediante la cubierta se pueden evitar todas las desventajas que se han enumerado anteriormente y se pueden conseguir las correspondientes ventajas.
Para el fabricante es importante en particular el revestimiento de comprimidos, debido a que por ello se protegen por ejemplo los principios activos contenidos frente a influencias externas y en particular se puede mejorar la estabilidad en almacenamiento de los comprimidos envasados dado el caso en frascos o blísteres. Pero también puede servir para mejorar el aspecto externo de los comprimidos para el usuario y aumentar la facilidad de reconocimiento.
Los comprimidos que se disgregan rápidamente correspondientes son particularmente ventajosos para formulaciones en las que pueden estar contenidos los siguientes principios activos: antipsicóticos atípicos, antipsicóticos, antidepresivos, antihistamínicos, inhibidores de la acetilcolinesterasa, analgésicos, antipiréticos, anticonvulsionantes, anticolinérgicos, antieméticos, benzodiacepinas, corticoesteroides, inhibidores de DDC [carbidopa], antagonistas del receptor de dopamina, inhibidores de la monoamina oxidasa (IMAO), hipnóticos no benzodiacepínicos, analgésicos opioides [tramadol], inhibidores de la bomba de protones, triptanes/agonistas de serotonina, AINES e ISRS.
A pesar de que cabría esperar que la etapa de revestimiento a causa del uso de la composición que contiene humedad tuviese un efecto desventajoso sobre las propiedades del núcleo del comprimido, con el uso de núcleos de comprimido que se han producido mediante el empleo de Parteck® ODT se ha mostrado que se puede llevar a cabo el proceso de revestimiento sin influir negativamente en las propiedades de disgregación. Este resultado se ha hallado tanto para formulaciones de placebo como para núcleos de comprimido que contienen principio activo.
A diferencia de esto, las mezclas terminadas disponibles en el mercado sometidas a prueba de forma comparativa, que presentan así mismo un elevado contenido en manitol, muestran un comportamiento claramente peor durante el proceso de revestimiento y en la posterior prueba de dureza y friabilidad. De este modo, para productos comparativos se halló un aumento significativo del tiempo de disgregación de un valor de 10 a 13 veces después del proceso de revestimiento. Por ello, estos núcleos de comprimido para aplicaciones de rápida disgregación ya no son adecuados o solo lo son de forma limitada. Adicionalmente, para algunos de estos productos durante el proceso de revestimiento se observó también una gran abrasión o la rotura de partes del comprimido (faceta).
Como ya se ha abordado, para el farmacéutico o el formulador para la producción de cubiertas de comprimido en forma de esmaltes o películas están disponibles en el mercado las más diversas composiciones premezcladas como sistemas de recubrimientos terminados.
Son adecuados, sobre todo, para sistemas de recubrimiento que contienen agua. En casos particulares se trata de formulaciones o sistemas de recubrimiento que se pueden usar también para recubrimientos a base de agua-etanol. Tales sistemas de recubrimientos terminados se ofertan por diversos fabricantes y se pueden adquirir en el mercado sin problemas por el usuario. En función del uso deseado, las composiciones, tal como se ha indicado, para el diseño con color del aspecto exterior de los comprimidos con cubierta pueden contener distintos pigmentos de color estables o colorantes solubles en agua que son inocuos para el ser humano. Como pigmentos compatibles pueden estar contenidos por ejemplo pigmentos Candurin. A este respecto, se trata de pigmentos que están autorizados como colorantes
alimentarios y como coadyuvantes farmacéuticos y que se componen de silicatos naturales y óxidos presentes en la naturaleza, tales como dióxido de titanio y/u óxido de hierro, o de pigmentos minerales de brillo perla. En el caso de la adición de los pigmentos se tiene que tener en cuenta que por ello las propiedades de la cubierta se vean influidas lo menos posible. En el presente caso no debe empeorar la solubilidad con contacto con humedad, en particular con saliva, para conservar la rápida solubilidad del núcleo del comprimido.
En la composición para la producción de la cubierta pueden estar contenidos polímeros solubles en agua seleccionados del grupo carboximetilcelulosa, polímeros de carboxivinilo, almidón de alto contenido en amilosa, hidroxietilcelulosa, hidroxipropilcelulosa, hidroxipropilmetilcelulosa (hipromelosa), copolímeros de metilmetacrilato, poli(ácido acrílico), polivinilalcohol, polivinilpirrolidona, pululano, alginato de sodio, así como mezclas de los mismos.
Preferentemente, se preparan cubiertas a partir de composiciones que contienen, como formadores de película, polímeros seleccionados del grupo polivinilpirrolidona, copolímero de vinilpirrolidona/acetato de vinilo, poli(acetato de vinilo), hidroxipropilmetilcelulosa y copolímero de metacriléster o sus mezclas.
Las composiciones para la producción de las cubiertas peliculares pueden contener además azúcares seleccionados del grupo glucosa, dextrosa, fructosa, lactosa, maltosa, xilosa, sacarosa, jarabe de maíz, sorbitol, hexitol, maltitol, xilitol, manitol y sus mezclas.
En su interior puede estar contenido también al menos un polialcohol seleccionado del grupo glicerina, polietilenglicol (por ejemplo, Macrogol), propilenglicol o sus mezclas. Tal composición para la producción de una cubierta sobre los núcleos de los comprimidos puede contener un ácido comestible y adecuado para alimentos del grupo ácido cítrico, ácido málico, ácido tartárico, ácido fumárico, ácido fosfórico, ácido oxálico y ácido ascórbico o combinaciones de estos ácidos.
Además, la composición formadora de película puede contener aceites aromáticos y saporíferos que tienen un efecto agradable ya durante la disolución de la cubierta externa del comprimido y evitan un sabor desagradable en la boca. Tales aditivos pueden estar seleccionados del grupo eucaliptol, mentol, timol, verbenona, verbenona de romero, eugenol, geraniol y otros. Pero se pueden usar también mezclas correspondientes u otros aditivos de sabor agradable, inclusive azúcares, en su interior.
Adicionalmente, las mezclas para la producción de las cubiertas pueden contener otros aditivos que tienen un efecto ventajoso sobre la formación de película, la procesabilidad y el aspecto externo del comprimido terminado.
Correspondientemente, los comprimidos pueden estar dotados por ejemplo de cubiertas que se componen de componentes tales como hipromelosa, Macrogol 400 [mezcla de polímeros lineales con la fórmula genera1 H-(OCH2-CH2)n-OH, con una masa molecular media de 400], talco (silicato de magnesio hidrato), dióxido de titanio (E171) y dado el caso oxihidróxido de hierro (III) x H2O (E172).
Es esencial que la cubierta del comprimido se disuelva en presencia de humedad, en particular de saliva, en pocos segundos. Las cubiertas adecuadas se han disuelto en menos de 90, preferentemente menos de 60 segundos; siendo particularmente adecuadas cubiertas que se han disuelto en un tiempo de no más de 10 segundos. Durante la disolución, estas cubiertas no deben generar una sensación pegajosa en la boca y tienen que tener un sabor agradable. Preferentemente, el proceso de disolución se debería realizar de tal manera que ya durante la disolución inicial de la cubierta, la humedad se pudiese poner en contacto con el núcleo subyacente del comprimido, de tal manera que este se comience a descomponer al mismo tiempo que la cubierta.
Como ya se ha mencionado anteriormente, se ofertan en el mercado las más diversas mezclas terminadas para la producción de cubiertas de comprimidos. El experto en la materia conoce tales mezclas terminadas. En el caso de la selección de una composición adecuada están disponibles para composiciones acuosas y aquellas en las que aparte de agua como disolvente se pueden añadir también otros disolventes adecuados para la producción de comprimidos. Preferentemente se usan sistemas para soluciones o dispersiones acuosas para este fin o aquellas que contienen en agua únicamente un alcohol compatible muy volátil, tal como etanol. En el caso de las mezclas terminadas se trata de una mezcla de sólidos que se dispersan o disuelven por el usuario en agua o en un disolvente que contiene agua-alcohol antes del proceso de recubrimiento.
En presencia de núcleos de comprimido que se disgregan rápidamente, sensibles a humedad, es esencial que mediante la composición que contiene agua terminada para la cubierta se pueda configurar en el tiempo más breve una película de protección delgada cerrada en la superficie, manteniéndose lo más reducida posible la concentración de humedad en la superficie del núcleo. Esto se puede conseguir, por un lado, solo con composiciones de baja viscosidad que se extienden sobre la superficie o que, con la pulverización de pequeñas cantidades de solución de cubierta, forman de inmediato una película a partir de las pequeñas gotas incidentes, por otro lado, la concentración de humedad en la superficie se puede mantener baja solo con una temperatura elevada. Por consiguiente, los núcleos de comprimido que se disgregan rápidamente para el recubrimiento tienen que cumplir altas exigencias para que, debido al elevado esfuerzo mecánico y térmico, durante el proceso de recubrimiento no se dañen y/o se destruyan.
Una de las propiedades más sustanciales de los núcleos de comprimido usados de acuerdo con la invención consiste en que presentan una abrasión reducida de <0,50 %. Habitualmente, para el experto en la materia se pueden emplear también comprimidos con una abrasión <0,2-0,3 % de forma condicionada para un recubrimiento. Sin embargo, los
núcleos de comprimido demasiado blandos no pueden resistir los elevados esfuerzos mecánicos en un tambor de recubrimiento con palas de mezcla, debido a que al comienzo a causa de la falta de protección por una capa de recubrimiento se dañan ya durante el tiempo de calentamiento.
Los ensayos para la producción de comprimidos con cubierta que se disgregan rápidamente además han mostrado que los comprimidos demasiado blandos y los comprimidos con proporciones elevadas de derivados de celulosa, al igual que sistemas de ODT, tienden al hinchamiento ya durante la primera aplicación del recubrimiento en una cantidad del 1-5 % en peso de la totalidad de la cantidad de aplicación de recubrimiento. Los coadyuvantes empleados en los comprimidos atraen el agua y los comprimidos comienzan a disgregarse ya en el tambor de recubrimiento. En estas circunstancias ya no es posible un recubrimiento posterior.
A diferencia de esto, ahora los ensayos de recubrimiento de núcleos de comprimido que se han producido mediante el uso de una mezcla terminada para la producción de comprimidos que se disgregan rápidamente, tal como se han producido en el documento WO 2009/152922 A1, han refutado la afirmación que hasta la fecha se consideraba de validez general. Mediante el uso de la composición preparada de acuerdo con el documento WO 2009/152922 A1 (Parteck® ODT) se puede aplicar sobre comprimidos que se disgregan rápidamente una cubierta o película mediante el uso de una composición acuosa, sin que esto vaya asociado a una prolongación significativa del tiempo de disgregación.
A pesar de la capa de recubrimiento aplicada y un aumento simultáneo de la dureza del comprimido, los tiempos de disgregación de los comprimidos con cubierta pelicular obtenidos en comparación con los de los núcleos de comprimido originales han cambiado solo con unos pocos matices (de forma no significativa).
Por ejemplo, núcleos de comprimido producidos a partir de formulaciones de placebo y tratados con una mezcla terminada como sistema de recubrimiento (Opadry 200 White, comercializado por la empresa Colorcon). Se redujo el tiempo de disgregación de comprimidos con cubierta pelicular correspondientes de Parteck ODT sorprendentemente en 3 segundos a 53 segundos a diferencia del tiempo de disgregación de los núcleos de comprimido que se disgregan dentro de, como promedio, 56 segundos. El resultado es sorprendente debido a que la dureza de los núcleos de comprimido no recubiertos aumenta después del recubrimiento de 51 N a 108 N. A pesar de la dureza considerablemente mayor, sorprendentemente se puede comprobar una disminución del tiempo de disgregación. En el caso del sistema de recubrimiento usado Opadry White se trata de una composición acuosa, en donde se produce la formación de la película por el polivinilalcohol contenido. En función de la concentración se puede ajustar baja la viscosidad.
En comparación con esto se produjeron comprimidos mediante el uso de la mezcla terminada que se ha descrito anteriormente Ludiflash® y se cubrieron en las mismas condiciones con el mismo sistema de recubrimiento (Opadry® 200 White). A pesar de que en el caso de la mezcla terminada usada se trata asimismo de una composición con un elevado contenido en manitol, el tiempo de disgregación en presencia de humedad aumenta mucho inesperadamente después de que se hayan dotado los núcleos de comprimido con una película de Opadry®. Mientras que los núcleos de comprimido presentan un tiempo de disgregación corto, los comprimidos con cubierta muestran un aumento del tiempo de disgregación en 461 segundos hasta, como promedio, 501 segundos. También en este caso se puede registrar un aumento de la dureza del comprimido; y, de hecho, la dureza aumenta de 44 N de los núcleos de comprimido a 93 N de los comprimidos con cubierta pelicular.
Si se tratan y cubren núcleos de comprimido de las dos formulaciones de placebo con el sistema de recubrimiento de la empresa Biogrund (ReadiLycoat), se muestra un comportamiento similar de las dos formulaciones de ODT diferentes. En el caso de ReadiLycoat® se trata de un sistema de recubrimiento acuoso, en donde la cubierta se forma por un polímero basado en almidón.
El tiempo de disgregación de los comprimidos con cubierta pelicular producidos mediante el uso de Parteck® ODT se encuentra, como promedio, en 79 segundos con una dureza de 90 N. Con respecto al tiempo de disgregación de los núcleos de comprimido originales ha aumentado solo 23 segundos y, de hecho, de originariamente 56 segundos con una dureza de 51 N.
Los comprimidos con cubierta pelicular con Ludiflash® como base por el contrario tienen un tiempo de disgregación muy elevado de, como promedio, 400 segundos con una dureza de 93 N. Por lo tanto, ha aumentado 360 segundos de un tiempo de disgregación de los núcleos de comprimido de 40 segundos con una dureza de 44 N.
Aunque se producen núcleos de comprimido que contienen principio activo a base de Parteck® ODT y Ludiflash® y se tratan de forma correspondiente con los sistemas de recubrimiento acuosos, se obtiene la misma situación. Para estos ensayos se usaron formulaciones de sustancia activa (verum) con una proporción del 20 % de ácido ascórbico por dosis individual.
También en esas condiciones, el aumento del tiempo de disgregación de los comprimidos con cubierta pelicular obtenidos de núcleos de comprimido en los que se ha usado Parteck® ODT es sustancialmente menor que cuando se ha empleado Ludiflash® para la producción de los núcleos de comprimido. Al mismo tiempo, el aumento de la dureza de los comprimidos recubiertos que contienen Parteck® ODT es sustancialmente mayor que cuando se ha empleado Ludiflash® para la producción de los núcleos de comprimido. Los últimos muestran solo un aumento muy pequeño de las durezas del comprimido después del recubrimiento.
Los núcleos de comprimido de la formulación de Parteck® ODT tienen un tiempo de disgregación de 28 segundos con una dureza de 54 N. Después del recubrimiento con el sistema de recubrimiento de la empresa Colorcon (Opadry® 200 White), el tiempo de disgregación de los comprimidos con cubierta pelicular aumenta 27 segundos a, como promedio, 55 segundos (dureza de 117 N) y después del recubrimiento con el sistema de recubrimiento de la empresa Biogrund (ReadiLycoat®) se puede registrar un aumento de la disgregación de 46 segundos a 74 segundos (dureza de 93 N).
A diferencia de esto, los núcleos de comprimido de la formulación de Ludiflash tienen un tiempo de disgregación de 22 segundos (dureza de 45 N), que aumenta espectacularmente después del recubrimiento. Por lo tanto, los comprimidos con cubierta pelicular después del recubrimiento con el sistema de recubrimiento de la empresa Colorcon tienen un tiempo de disgregación de 309 segundos con una dureza de solo 62 N, un aumento del tiempo de disgregación de 287 segundos y los comprimidos con cubierta pelicular con el sistema de recubrimiento de la empresa Biogrund tienen un tiempo de disgregación de 175 segundos con una dureza de solo 59 N y aquí a su vez un aumento del tiempo de disgregación de 153 segundos.
Además, los comprimidos con cubierta pelicular que se han producido mediante el uso de Parteck® ODT apenas muestran daños y tienen una superficie plana y lisa, ya que los núcleos de comprimido empleados presentan las mejores condiciones para un recubrimiento. Tienen una dureza alrededor de 50 N para garantizar un rápido tiempo de disgregación, pero al mismo tiempo presentan una resistencia suficiente a la rotura (estabilidad mecánica) para resistir los esfuerzos durante el recubrimiento y, sobre todo, durante la fase de calentamiento. Los núcleos de comprimido de placebo tienen una abrasión del 0,37 % con una dureza promedio de 51 N y los núcleos de comprimido de sustancia activa tienen una abrasión del 0,45 % con una dureza promedio de 54 N.
Los núcleos de comprimido de placebo a base de Ludiflash presentan una abrasión del 0,36 % con una dureza de comprimido de, como promedio, 44 N. Estas son buenas condiciones de partida para un recubrimiento. Correspondientemente, los comprimidos recubiertos, es decir, los comprimidos con cubierta pelicular obtenidos, presentan una superficie lisa y plana.
Los núcleos de comprimidos de sustancia activa a base de Ludiflash® muestran, con una dureza promedio de 45 N, sin embargo una abrasión muy elevada del 14,71 %. En parte, los núcleos de comprimido también se decaparon durante el ensayo de abrasión. Estas malas propiedades de comprimido tienen también una influencia negativa sobre el recubrimiento. Los comprimidos no pueden resistir los elevados esfuerzos mecánicos durante el calentamiento. En muchos comprimidos se han desprendido los cantos en la transición al borde. De este modo, los comprimidos pierden peso y al final del recubrimiento no se puede establecer una determinación de la cantidad de aplicación, ya que el peso individual de los comprimidos con cubierta pelicular se ha reducido en comparación con los núcleos de comprimido originales a causa de las roturas. Además, los comprimidos con cubierta pelicular muestran roturas claras en los lados.
Por los ensayos se ha encontrado que, sorprendentemente, los comprimidos ODT se pueden recubrir mediante el uso de sistemas de recubrimiento acuosos. Por ello también se ha encontrado que los núcleos de comprimido que se pueden usar para el recubrimiento no pueden estar compuestos de forma discrecional.
De este modo, en el caso de sistemas de ODT convencionales, tal como por ejemplo mediante el uso de Ludiflash® para la producción de los núcleos de comprimido, se ha de contar con un aumento significativo del tiempo de disgregación de los comprimidos con cubierta pelicular en comparación con los núcleos de comprimido originales. Esto tiene como consecuencia que ya no se da una liberación rápida del principio activo o una rápida disgregación del comprimido en el interior de la cavidad bucal, lo que en realidad se desea para sistemas de ODT y está prescrito para tales formulaciones.
En el procesamiento, sobre todo el recubrimiento, de Parteck® ODT se puede constatar solo un ligero aumento del tiempo de disgregación, a pesar de que se puede constatar un enorme aumento de la dureza en la comparación entre el núcleo de comprimido original y el comprimido con cubierta pelicular producido a partir de ello. Los comprimidos con cubierta pelicular, a pesar de la capa de recubrimiento de protección, tienen únicamente tiempos de disgregación de 53 a 79 segundos, de tal manera que también con una cubierta queda garantizada una rápida disgregación y, por lo tanto, también una rápida liberación del principio activo. Otra ventaja es la enorme resistencia de los comprimidos con cubierta pelicular, por lo que son resistentes adicionalmente a esfuerzos mecánicos que se presentan, por ejemplo, durante el envasado y el transporte.
Pero no solo con el uso de los sistemas de cubierta puramente acuosos resulta ventajoso el uso de Parteck® ODT para la producción de comprimidos con cubierta pelicular de rápida disgregación oral. También cuando se usan para la producción de cubiertas correspondientes formulaciones de recubrimiento que contienen como disolvente una mezcla de etanol-agua.
Por los ensayos se ha mostrado que en todas las formulaciones con el uso de Parteck® ODT, indiferentemente de si se trata de aquellos que contienen principio activo o de placebos, se puede observar una disminución sorprendente y significativa del tiempo de disgregación de los comprimidos con cubierta pelicular con respecto a la de los núcleos de comprimido empleados, con un aumento simultáneo de la dureza en 40-75 N después del recubrimiento con un sistema de recubrimiento que contiene una mezcla de etanol-agua como disolvente.
En función de la composición del sistema de recubrimiento se puede constatar sorprendentemente una disminución de ligera a intensa del tiempo de disgregación de los comprimidos después de la aplicación de la cubierta. La reducción del
tiempo de disgregación varía entre 1 segundo (-4 % en el ejemplo de procesamiento ilustrativo n.° 11) hasta una disminución de 64 segundos (-49 % en los ejemplos de procesamiento n.° 5 y n.° 6).
Estos resultados son especialmente sorprendentes, ya que no se pueden reproducir del mismo modo con mezclas terminadas disponibles en el mercado comparables para la producción de comprimidos que se disgregan rápidamente. En la figura 17 se han comparado entre sí distintas mezclas disponibles en el mercado, al estar registrados, por un lado, los tiempos de disgregación y las durezas de los núcleos de comprimido de distintas mezclas terminadas y al estar registrados, por otro lado, las durezas y los tiempos de disgregación de los correspondientes núcleos de comprimido dotados de una cubierta, habiéndose aplicado, en cada caso, una cubierta con la misma composición y en las mismas condiciones sobre los diferentes núcleos de comprimido.
En todos los casos en los que los núcleos de comprimido se componen de mezclas terminadas de otros fabricantes, la dureza y el tiempo de disgregación aumentan después de la aplicación de la cubierta. A diferencia de esto, estos valores disminuyen para núcleos de comprimido de acuerdo con la invención (producidos con Parteck® ODT).
Por ejemplo, mediante el uso de la composición terminada comparable que ya se ha mencionado anteriormente Ludiflash® se llevaron a cabo ensayos comparativos en las mismas condiciones. En este caso, en todas las formulaciones preparadas se estableció una prolongación del tiempo de disgregación de los comprimidos con cubierta pelicular en comparación con el de los núcleos de comprimido sin tratar y, de hecho, independientemente de si trata de una formulación de comprimido de placebo o que contiene principio activo. Además, para la formulación de comprimido que contiene principio activo apenas se puede constatar un aumento de la dureza después de que se hayan dotado los comprimidos del recubrimiento (de 45 N a 46 N), pero al mismo tiempo aumenta el tiempo de disgregación como promedio 9 segundos.
Por consiguiente, también para la producción de comprimidos que se disgregan rápidamente con cubierta mediante el uso de una composición de recubrimiento que contiene etanol-agua es adecuado en particular Parteck® ODT para la producción de los núcleos de comprimido.
La presente descripción posibilita al experto en la materia aplicar de forma amplia la invención. Por lo tanto, también sin explicaciones adicionales se asume que un experto en la materia puede aprovechar la anterior descripción en su alcance más amplio.
En caso de posibles faltas de claridad es evidente recurrir a las publicaciones citadas y la bibliografía de patentes. Por consiguiente, estos documentos se consideran parte de la divulgación de la presente descripción. Esto se aplica en particular a la solicitud de patente WO 2009/152922 A1, en donde se describe con más detalle la preparación de la mezcla terminada Parteck® ODT.
Para una mejor comprensión de la invención, a continuación se proporcionan ejemplos y ejemplos comparativos que se encuentran en el marco del alcance de protección o que aclaran las ventajas de la invención. Esos ejemplos sirven también para ilustrar posibles variantes. A causa de la validez general del principio de la invención descrito con respecto al uso de las mezclas de comprimido y los sistemas de recubrimiento, los ejemplos dados no son adecuados para reducir el alcance de protección de la presente solicitud solo a los mismos.
Además, es evidente para el experto en la materia que tanto en los ejemplos dados como en el resto de la descripción, las cantidades de componentes contenidas en las composiciones se suman en total siempre solo hasta dar el 100 % en peso o % en moles con respecto a la composición total y no pueden ir más allá, a pesar de que se pueden producir valores mayores a partir de los intervalos de porcentajes indicados. Esto se aplica también para las indicaciones de porcentajes de volumen. A menos que se indique otra cosa, por lo tanto, las indicaciones de % se consideran % en peso o % en moles a excepción de las proporciones, que se reproducen en indicaciones de volumen.
Las temperaturas indicadas en los ejemplos y en la descripción así como en las reivindicaciones se aplican siempre en °C.
Ejemplos
Instalaciones y aparatos usados
1. Prensa rotativa Korsch PH230 (KORSCH AG, Berlín, Alemania)
- 14 pares de punzones: 0 11 mm, biconvexo, R14.5, n.° de punzón 05/11
- sistema de evaluación PMA3 (Pharmapress Measuring and Analysis 3Q System) de Korsch
2. Mezcladora de barril de aros RRM ELTE 650 de Engelsmann (J. Engelsmann AG, Ludwigshafen, Alemania)
- inserto 50 I barril de mezcla, sin deflectores o medios auxiliares de mezcla
3. Instalación de recubrimiento O'Hara Labcoat IIX (Ohara Technologies, Richmond Hill, Canadá)
- tambor pequeño (d = 38,1 centímetros (15 pulgadas)) equipado con una tobera
- tobera para dos sustancias de Schlick, diámetro inserto de tobera: 0,7 mm
4. Agitador IKA (IKA®-Werke GmbH & CO. KG, Staufen, Alemania)
- preparación de la suspensión de recubrimiento con un agitador de paletas 0 aproximadamente 8 cm
5. ERWEKA TBH 30 MD (ERWEKA® GmbH, Heusenstamm, Alemania)
- determinación de altura, diámetro y dureza durante el proceso y después de 1 día (n=20 comprimidos)
- de las 20 mediciones, cálculo de los valores promedio
6. Balanza para análisis METTLER AT 201 (Mettler-Toledo GmbH, Giessen, Alemania)
- intervalo de trabajo: de 0,05 a 200 g
- determinación del peso individual del comprimido después de 1 día o determinación del peso individual del comprimido con cubierta pelicular (n=20 comprimidos o comprimidos con cubierta pelicular)
- del pesaje de los 20 comprimidos/comprimidos con cubierta pelicular, cálculo de los valores promedio
7. Abrasión de comprimidos con el aparato de ensayo de friabilidad TA 420 empresa ERWEKA (ERWEKA® GmbH, Heusenstamm, Alemania)
- parámetros de aparato y realización de las mediciones de acuerdo con la Ph. Eur. 7a edición “Friabilidad de comprimidos no recubiertos” (uso de un tambor de acuerdo con Roch)
- peso inicial en la prueba de abrasión:
masa de comprimido < 650 mg ^ masa total aproximadamente 6,5 g, se corresponde a 17 comprimidos cada uno de 400 mg = 6,8 g
8. Aparato de prueba de tiempo de disgregación de comprimidos 'disi'4: DISI Automatic Disintegration Tester, empresa Pharmatron Dr. Schleuniger (Pharmatron AG, CH-3600 Thun, Suiza)
- determinación del tiempo de disgregación de los comprimidos después de 1 día así como del tiempo de disgregación de los comprimidos con cubierta pelicular (n = 6 comprimidos)
- determinación en 800 ml de agua completamente desalinizada a 37 °C ± 2 K
- parámetros de aparato y realización de acuerdo con la Ph. Eur. 7a edición
“tiempo de disgregación de comprimidos y cápsulas”, Prueba A: comprimidos y cápsulas de tamaño normal Descripción general del procedimiento de la preparación
A. Preparación de la mezcla terminada
Material con el que formar comprimidos:
Parteck ODT® (n.° de artículo: 1.0490.9050, fabricante: Merck KGaA, Darmstadt, Alemania)
o
Ludiflash® (n.° de artículo: 56513304, fabricante: BASF, Ludwigshafen, Alemania)
se pone en cada caso con
ácido ascórbico (n.° de artículo: 83568.290, fabricante: BDH Prolabo chemicals - The Chemical Brand de VWR international, Leuven, Bélgica) conjuntamente en un barril de mezcla de 50 l y a continuación se homogeneiza durante 10 minutos en la mezcladora de barril de aros (nivel de velocidad 7). Sobre la mezcla obtenida se tamiza la parte de estearato de magnesio (Parteck® LUB MST, vegetal, n.° de artículo: 1.00663.9020, fabricante: Merck KGaA, Darmstadt, Alemania) a través de un tamiz de laboratorio de 250 |jm y se homogeneiza durante otros 10 minutos en la mezcladora de barril de aros a un nivel de velocidad 7.
Para la preparación de la mezcla de placebo, el material con el que formar comprimidos (Parteck® ODT o Ludiflash®) se mezcla directamente junto con la parte de estearato de magnesio (vegetal, Parteck® LUB MST) y se tamiza a través de un tamiz de laboratorio de 250 jm . A continuación se cargan las sustancias en un barril de mezcla de 50 l y se homogeneizan durante 10 minutos en la mezcladora de barril de aros a un nivel de velocidad 7.
B. Producción de los comprimidos
Las cuatro distintas mezclas se prensan en la prensa rotativa PH230 con diferente presión. En este caso, el objetivo es ajustar la presión de tal manera que se alcance una dureza de comprimido de 50 N. Con este fin, durante la formación de los comprimidos en cuatro momentos se toman al menos 100 comprimidos como muestra para la evaluación de los datos de prensado/parámetros galénicos.
C. Producción de recubrimiento
Se dispone el 90 % de la cantidad prevista de agua y se añade por porciones con agitación el recubrimiento de base con Opadry™ 200 White (n.° de artículo: 200F280000, fabricante: Colorcon GmbH, Idstein, Alemania)
o
Aqua Polish® Clear (n.° de artículo: MY6128, fabricante: BIOGRUND GmbH, Hünstetten, Alemania).
El recubrimiento de base a continuación se agita hasta que se ha producido un recubrimiento homogéneo flexible (en el intervalo de aproximadamente 30-45 minutos). En el recubrimiento de base final se incorporan los pigmentos con agitación lenta. En el caso de la presencia de una distribución uniforme de los pigmentos en el recubrimiento ha finalizado la producción del recubrimiento.
D. Producción de los comprimidos con cubierta pelicular
El recubrimiento de los núcleos de comprimido se lleva a cabo en el O'Hara Labcoat con el tambor de 38,1 cm (15”) (tambor pequeño) y una tobera (tobera para dos sustancias Schlick, inserto de tobera 0,7 mm). Se realiza el pesaje inicial de la cantidad predefinida de núcleos de comprimido en el tambor y antes del comienzo de la pulverización se desempolva y precalienta. Después de la fase de calentamiento se pulveriza la correspondiente cantidad de recubrimiento sobre los comprimidos. Durante todo el recubrimiento se agita de forma continua la suspensión de recubrimiento para evitar una sedimentación de los pigmentos. Además, en cada caso después de una cantidad de aplicación de recubrimiento de 10, 20, 30, 40, 50, 60, 70, 80, 90 y 100 % se toman muestras para la posterior evaluación visual y valoración de las propiedades físicas. Después de la pulverización, los comprimidos con cubierta pelicular se secan en el tambor hasta una temperatura de aire de salida determinada y después se envasan en bolsas dobles de PE y en una lata de hojalata. Durante el proceso de producción se controlan y protocolizan los siguientes parámetros:
1. Temperatura de aire de entrada y de salida en °C durante el calentamiento
2. Tamaño de preparación (cantidad de empleo de NCOMCP y cantidad de aplicación de recubrimiento en g)
3. Temperatura de aire de entrada y de salida en °C durante el proceso de pulverización
4. Velocidad de pulverización en g/min
5. Presión de pulverización en bar
6. Diámetro de tobera en mm
7. Temperatura de aire de entrada y de salida en °C durante el secado
E. Parámetros de proceso para la producción y el recubrimiento de los núcleos de comprimido
Composiciones de la mezcla terminada y de los núcleos de comprimido con cubierta pelicular a. Formulación de placebo que contiene Parteck® ODT (empresa Merck):
Formulación que contiene Parteck® DOT y el 1 % de Parteck® LUB MST:
Pos. = Posición; ** DIN = dosis individual núcleo de comprimido con cubierta pelicular Formulación de placebo que contiene Ludiflash®:
Formulación que contiene Ludiflash® 1 % de Parteck® LUB MST
Formulación de sustancia activa de Parteck® ODT (empresa Merck)
Formulación de núcleos de comprimido que contienen Parteck® ODT 20 % de ácido ascórbico 1 % de Parteck® LUB MST
b. Formulación de sustancia activa de Ludiflash® (empresa BASF)
Formulación de núcleos de comprimido que contienen Ludiflash® 20 % de ácido ascórbico 1 % de Parteck® LUB MST
En la figura 17 están comparados entre sí las durezas y los tiempos de disgregación y, de hecho, de núcleos de comprimido y comprimidos con cubierta pelicular que se han producido mediante el uso de distintas premezclas disponibles en el mercado que contienen diferentes calidades de manitol de diferentes proveedores.
Composición de recubrimiento y comprimidos con cubierta pelicular - visión general
a) Ingredientes de los productos de recubrimiento terminado empleados de la empresa Colcorcon y de la empresa Biogrund
Visión general de los ingredientes Opardy™ 200 White (empresa Colorcon)
Visión general de los ingredientes Agua Polish® Clear (empresa Biogrund)
La cantidad de agua no se tuvo en cuenta al calcular la dosis individual del comprimido con cubierta pelicular.
b) Base Opadry 200 White (empresa Colorcon) Colorona Majestic Green (empresa Merck)
Formulación de placebo de comprimidos con cubierta pelicular para los ejemplos de procesamiento n.° 1 y el ejemplo comparativo n.° 1
c) Base Aqua Polish® (empresa Biogrund) Candurin® Brown Amber (empresa Merck)
Formulación de placebo de comprimidos con cubierta pelicular para el ejemplo de procesamiento n.° 2 y el ejemplo comparativo n.° 2
d) Base Opadry 200 White (empresa Colorcon) Candurin Red Lustre (empresa Merck)
Formulación de sustancia activa de comprimidos con cubierta pelicular para los ejemplos de procesamiento n.° 3 y el ejemplo comparativo n.° 3
e) Base Aqua Polish® (empresa Biogrund) Candurin® Brown Amber (empresa Merck)
Formulación de sustancia activa de comprimidos con cubierta pelicular para los ejemplos de procesamiento n.° 4 y el ejemplo comparativo n.° 4
La cantidad de aplicación en teoría en todos los ensayos de recubrimiento por preparación se encontraba en aproximadamente 600 g y esto se corresponde a aproximadamente el 2,4 % con respecto a la DIN. En este cálculo, a su vez, no se tuvo en cuenta la cantidad de agua.
Composición y parámetros de preparación de los ejemplos de procesamiento individuales
a. Tamaño de preparación de los ejemplos de procesamiento n.° 1 a n.° 4
Para los ejemplos de procesamiento indicados a continuación se dispuso en cada caso una cantidad de uso de 2000 g de núcleos de comprimido con cubierta pelicular en el tambor de recubrimiento y se pulverizó una cantidad de recubrimiento de 595 g.
b. Formulación de ejemplo de procesamiento n.° 1
Revestimiento de un comprimido de placebo (Parteck ODT) con un recubrimiento terminado habitual Opadry 200 White (fabricante Colorcon GmbH, D-65510 Idstein, Alemania) más pigmento colorante Candurin Majestic Green (fabricante Merck KGaA, D-64293 Darmstadt, Alemania)
Visión general de la formulación para el ejemplo de procesamiento n.° 1
A partir de las series de ensayo a continuación se comparan entre sí los resultados de ensayo de comprimidos producidos en las mismas condiciones a partir de las mezclas terminadas Parteck® ODT y Ludiflash® y su comportamiento en el caso del recubrimiento con diferentes sistemas de recubrimiento. Estos resultados de ensayo son ilustrativos y muestran el comportamiento ventajoso sorprendente de comprimidos con cubierta pelicular que se obtienen con el uso de Parteck® ODT para la producción de los núcleos de comprimido.
Tabla 1: Visión general de los ejemplos de trabajo
Ejemplos comparativos
Comparación de los datos Parteck® ODT (empresa Merck) / Ludiflash® (empresa BASF) - recubrimiento con base acuosa Explicación de las abreviaturas:
COMCP = comprimido con cubierta pelicular
NCOMPR = núcleo de comprimido (núcleo de comprimido con cubierta pelicular)
Comparación de las formulaciones de placebo - recubrimiento con Opadry® 200:
Ejemplos de procesamiento n.° 1 y ejemplo comparativo n.° 1
Ejemplo de procesamiento n.° 1:
Revestimiento de un comprimido de placebo (Parteck® ODT) con un recubrimiento terminado habitual Opadry® 200 White (fabricante Colorcon GmbH, D-65510 Idstein, Alemania) más pigmento colorante Candurin® Majestic Green (fabricante Merck KGaA, D-64293 Darmstadt, Alemania)
Ejemplo comparativo n.° 1:
Revestimiento de un comprimido de placebo (Ludiflash®, BASF) con un recubrimiento terminado habitual Opadry® 200 White (fabricante Colorcon GmbH, D-65510 Idstein, Alemania) más pigmento colorante Candurin® Majestic Green (fabricante Merck KGaA, D-64293 Darmstadt, Alemania)

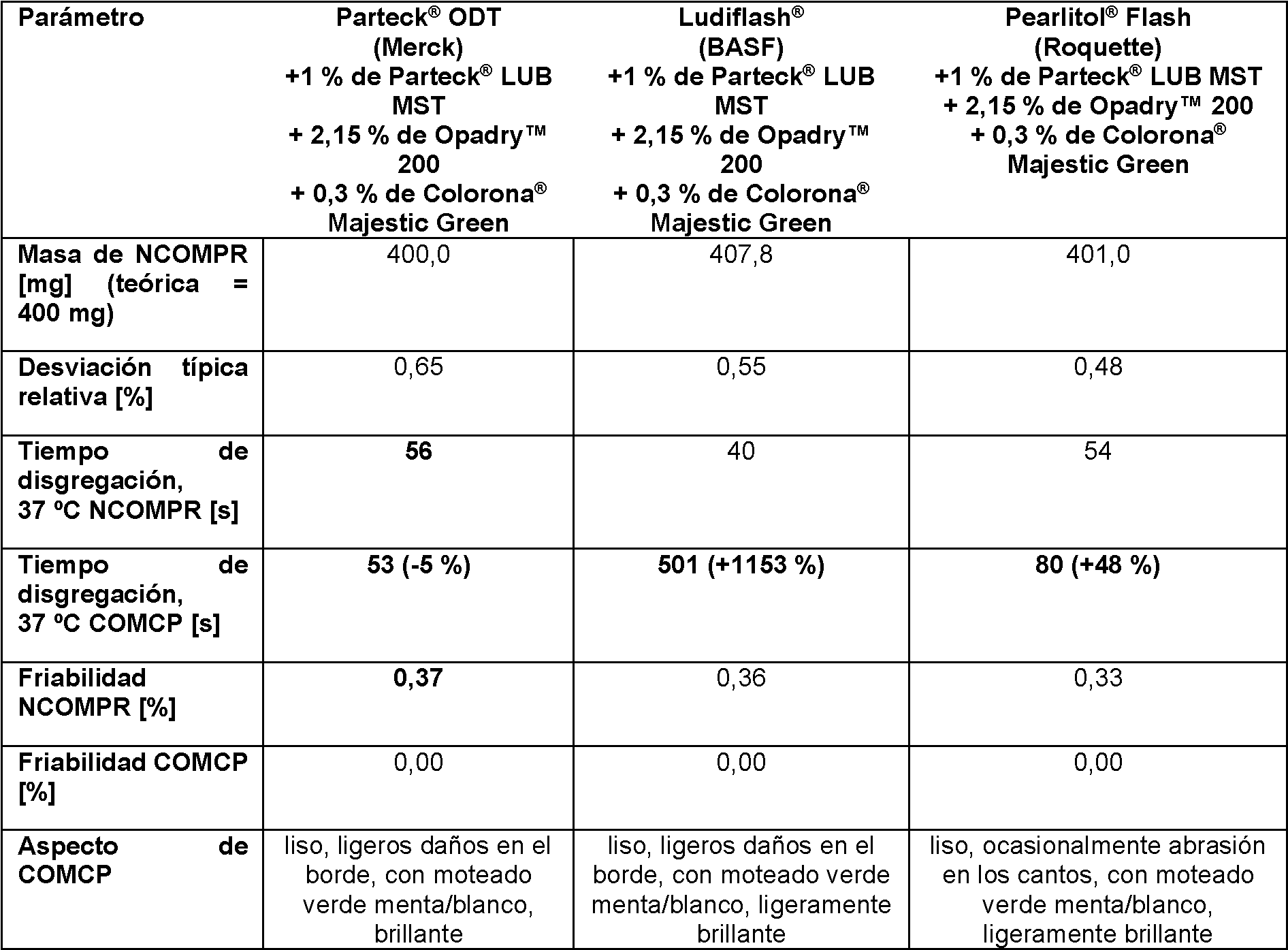

Tabla 2: Comparación ejemplo de procesamiento n.° 1 y ejemplo comparativo n.° 1
1.1.1. Comparación del aspecto de los comprimidos con cubierta pelicular del ejemplo de procesamiento n.° 1 con el ejemplo comparativo n.° 1
1.1.2. Comparación de las propiedades dureza y tiempo de disgregación del ejemplo de procesamiento n.° 1 con el ejemplo comparativo n.° 1
Figura 1: representación de la evaluación de la comparación de las durezas y de los tiempos de disgregación antes y después de la producción de la cubierta del ejemplo de procesamiento n.° 1 y del ejemplo comparativo n.° 1 Los núcleos de comprimido de placebo de Parteck® ODT tienen, con una dureza de 51 N, un tiempo de disgregación de 56 segundos, muestran propiedades similares también los núcleos de comprimido de placebo de Ludiflash® con un tiempo de disgregación de 40 segundos con una dureza de comprimido de 44 N. Después del recubrimiento con Opadry™ 200 White se han de constatar no obstante considerables diferencias. De este modo aumenta la dureza de los comprimidos con cubierta pelicular de placebo de Parteck® ODT a 108 N y el tiempo de disgregación asciende aun así solo a 53 segundos. Por el contrario aumenta el tiempo de disgregación de los comprimidos con cubierta pelicular de placebo de Ludiflash® a 501 segundos con una dureza de 93 N.
1.2. Comparación de las formulaciones de placebo - recubrimiento con Agua Polish® Clear: ejemplos de procesamiento n.° 2 y ejemplo comparativo n.° 2
Ejemplo de procesamiento n.° 2:
Revestimiento de un comprimido de placebo (Parteck ODT) con un recubrimiento terminado habitual Agua Polish Clear (fabricante Biogrund GmbH, D-65510 Hünstetten, Alemania) más pigmento colorante Candurin Brown Amber (fabricante Merck KGaA, D-64293 Darmstadt, Alemania)
Ejemplo comparativo n.° 2:
Revestimiento de un comprimido de placebo (producto de la competencia, Ludiflash, BASF) con un recubrimiento terminado habitual Agua Polish Clear (fabricante Biogrund GmbH, D-65510 Hünstetten, Alemania) más pigmento colorante Candurin Brown Amber (fabricante Merck KGaA, D-64293 Darmstadt, Alemania)
Tabla 3: comparación de ejemplos de procesamiento n.° 2 y ejemplo comparativo n.° 2
Comparación del aspecto de los comprimidos con cubierta pelicular del ejemplo de procesamiento n.° 2 con el ejemplo comparativo n.° 2
Figura 2: comparación del aspecto de COMCP de Parteck® ODT de placebo y Ludiflash® de placebo recubierto con Aqua Polish® Clear
1.2.1. Conclusión de la comparación del ejemplo de procesamiento n.° 2 con el ejemplo comparativo n.° 2
Figura 3: representación de la evaluación de la comparación del ejemplo de procesamiento n.° 2 y el ejemplo comparativo n.° 2
Los núcleos de comprimido de placebo de Parteck® ODT tienen, con una dureza de 51 N, un tiempo de disgregación de 56 segundos, muestran propiedades similares también los núcleos de comprimido de placebo de Ludiflash® con un tiempo de disgregación de 40 segundos con una dureza de comprimido de 44 N.
Después del recubrimiento con Opadry™ 200 White se pueden constatar no obstante diferencias significativas. De este modo aumenta la dureza de los comprimidos con cubierta pelicular de placebo de Parteck® ODT a 90 N (+77 %) y el tiempo de disgregación asciende solo a 79 segundos (+41 %). Por el contrario aumenta el tiempo de disgregación de los comprimidos con cubierta pelicular de placebo de Ludiflash® a 400 segundos (+900 %) con una dureza de 93 N (+111 %).
1.3. Comparación de las formulaciones que contienen principio activo - recubrimiento con Opadry™ 200: ejemplos de procesamiento n.° 3 y ejemplo comparativo n.° 3
Ejemplo de procesamiento n.° 3:
Revestimiento de un comprimido de sustancia activa con ácido ascórbico como principio activo modelo (Parteck ODT) con un recubrimiento terminado habitual Opadry 200 White (fabricante Colorcon GmbH, D-65510 Idstein, Alemania) más pigmento colorante Candurin Red Lustre (fabricante Merck KGaA, D-64293 Darmstadt, Alemania)
Ejemplo comparativo n.° 3:
Revestimiento de un comprimido de sustancia activa con ácido ascórbico como principio activo modelo (producto de la competencia, Ludiflash, BASF) con un recubrimiento terminado habitual Opadry 200 White (fabricante Colorcon GmbH, D-65510 Idstein, Alemania) más pigmento colorante Candurin Red Lustre (fabricante Merck KGaA, D-64293 Darmstadt, Alemania)
Tabla 4: comparación de los ejemplos de procesamiento n.° 3 y el ejemplo comparativo n.° 3
1.3.1 Comparación del aspecto de los comprimidos con cubierta pelicular del ejemplo de procesamiento n.° 3 con el ejemplo comparativo n.° 3
Figura 4: comparación del aspecto de COMCP de Parteck® ODT de sustancia activa y Ludiflash® de sustancia activa recubierto con Opadry™ 200
Mientras que el comprimido con cubierta pelicular producido a partir de Parteck® ODT presenta un borde relativamente uniforme, el comprimido con cubierta pelicular producido a partir de Ludiflash muestra roturas considerables en el borde.
1.3.2 Conclusión de la comparación del ejemplo de procesamiento n.° 2 con el ejemplo comparativo n.° 2 Figura 5: representación de la evaluación de la comparación del ejemplo de procesamiento n.° 3 y el ejemplo comparativo n.° 3
Los núcleos de comprimido de placebo de Parteck® ODT tienen, con una dureza de 54 N, un tiempo de disgregación de 28 segundos, muestran propiedades similares también los núcleos de comprimido de placebo de Ludiflash® con un tiempo de disgregación de 22 segundos con una dureza de comprimido de 45 N.
Después del recubrimiento con Opadry™ 200 White se pueden constatar no obstante diferencias significativas. De este modo aumenta la dureza de los comprimidos con cubierta pelicular de placebo de Parteck® ODT a 117 N (+117 %) y el tiempo de disgregación asciende aun así solo a 55 segundos (+96 %). A diferencia de esto aumenta el tiempo de disgregación de los comprimidos con cubierta pelicular de placebo de Ludiflash® a 309 segundos (+1305 %) con una dureza de 62 N (+38 %).
1.4. Comparación de las formulaciones de sustancia activa - recubrimiento con Aqua Polish® Clear: ejemplos de procesamiento n.° 4 y ejemplo comparativo n.° 4
Ejemplo de procesamiento n.° 4:
Revestimiento de un comprimido de sustancia activa con ácido ascórbico como principio activo modelo (Parteck ODT) con un recubrimiento terminado habitual Aqua Polish Clear (fabricante Biogrund GmbH, D-65510 Hünstetten, Alemania) más pigmento colorante Candurin Red Lustre (fabricante Merck KGaA, D-64293 Darmstadt, Alemania)
Ejemplo comparativo n.° 4:
Revestimiento de un comprimido de sustancia activa con ácido ascórbico como principio activo modelo (producto de la competencia, Ludiflash) con un recubrimiento terminado habitual Aqua Polish Clear (fabricante Biogrund GmbH, D-65510 Hünstetten, Alemania) más pigmento colorante Candurin Red Lustre (fabricante Merck KGaA, D-64293 Darmstadt, Alemania)
Tabla 5: comparación de los ejemplos de procesamiento n.° 4 y el ejemplo comparativo n.° 4
* No se pudo determinar la cantidad de aplicación de recubrimiento, dado que los núcleos de los comprimidos se desmenuzaron durante el recubrimiento a causa del esfuerzo mecánico y su estabilidad solo reducida
1.4.1. Comparación del aspecto de los comprimidos con cubierta pelicular del ejemplo de procesamiento n.° 4 con el ejemplo comparativo n.° 4
Figura 6: comparación del aspecto de COMCP de Parteck® ODT de sustancia activa y Ludiflash® de sustancia activa recubierto con Aqua Polish® Clear
Mientras que el comprimido con cubierta pelicular producido a partir de Parteck® ODT presenta un borde relativamente uniforme, el comprimido con cubierta pelicular producido a partir de Ludiflash muestra roturas considerables en el borde.
1.4.2. Conclusión de la comparación del ejemplo de procesamiento n.° 2 con el ejemplo comparativo n.° 2
Figura 7: representación de la evaluación de la comparación del ejemplo de procesamiento n.° 4 y el ejemplo comparativo n.° 4
Los núcleos de comprimido de placebo de Parteck® ODT tienen, con una dureza de 54 N, un tiempo de disgregación de 28 segundos, muestran propiedades similares también los núcleos de comprimido de placebo de Ludiflash® con un tiempo de disgregación de 22 segundos con una dureza de comprimido de 45 N.
Después del recubrimiento con Opadry™ 200 White se pueden constatar no obstante diferencias significativas. De este modo aumenta la dureza de los comprimidos con cubierta pelicular de placebo de Parteck® ODT a 93 N (+72 %) y el tiempo de disgregación asciende aun así solo a 74 segundos (+164 %). A diferencia de esto aumenta el tiempo de disgregación de los comprimidos con cubierta pelicular de placebo de Ludiflash® a 175 segundos (+696 %) con una dureza de 59 N (+31 %).
1.5. Efecto del recubrimiento sobre el tiempo de disgregación y la dureza de los ejemplos de procesamiento y comparativos
1.5.1. Efectos del recubrimiento sobre el tiempo de disgregación y la dureza de los ejemplos de procesamiento y comparativos de placebo
Figura 8: efectos de las formulaciones de placebo en la comparación
Mientras que con la aplicación de la película de recubrimiento sobre los comprimidos de Parteck® ODT los tiempos de disgregación cambian solo de forma no esencial, en el caso de los comprimidos de Ludiflash® aumenta el tiempo de disgregación a más de 300 segundos, de tal manera que ya no se trata de un comprimido que se disgrega rápidamente.
Figura 9: observación del tiempo de disgregación de las formulaciones de placebo en la comparación
Aquí se aplica lo mismo que en la figura 9
Figura 10: efecto de las formulaciones de sustancia activa en la comparación
Figura 11: observación del tiempo de disgregación de las formulaciones de sustancia activa en la comparación
2. Comparación de los ensayos de recubrimiento con núcleos de comprimido producidos a partir de las mezclas terminadas Parteck®ODT (empresa Merck) y Ludiflash® (empresa BASF) con composiciones de recubrimiento a base de agua-etanol
2.1. Comparación de las formulaciones de placebo - recubrimiento con Readi Lycoat D transparente 590.03 G:
Ejemplos de procesamiento n.° 10 y ejemplo comparativo n.° 5
Ejemplo de procesamiento n.° 10:
Revestimiento de un comprimido de placebo (Parteck ODT) con una proporción del 5 % de recubrimiento terminado ReadiLycoat (fabricante Biogrund GmbH, D-65510 Hünstetten, Alemania)
Ejemplo comparativo n.° 5:
Revestimiento de un comprimido de placebo (producto de la competencia, Ludiflash, BASF) con una proporción del 5 % de recubrimiento terminado ReadiLycoat (fabricante Biogrund GmbH, D-65510 Hünstetten, Alemania)
Tabla 6: comparación del ejemplo de procesamiento n.° 10 con el ejemplo comparativo n.° 5
Comparación del aspecto externo de los comprimidos con cubierta pelicular del ejemplo de procesamiento n.° 10 y del ejemplo comparativo n.° 5
Figura 12: comparación del aspecto de COMCP de Parteck® ODT de placebo y Ludiflash® de placebo recubierto con Readi Lycoat
2.1.1. Conclusión de la comparación del ejemplo de procesamiento n.° 10 con el ejemplo comparativo n.° 5
Figura 13: representación de la evaluación de la comparación del ejemplo de procesamiento n.° 10 y el ejemplo comparativo n.° 5
2.2. Comparación de comprimidos con contenido en principio activo - recubrimiento con Readi Lycoat D transparente 590.03 G: ejemplos de procesamiento n.° 11 y ejemplo comparativo n.° 6
Ejemplo de procesamiento n.° 11
Revestimiento de un comprimido de sustancia activa (Parteck ODT) con una proporción del 5 % de recubrimiento terminado ReadiLycoat (fabricante Biogrund GmbH, D-65510 Hünstetten, Alemania)
Ejemplo comparativo n.° 6:
Revestimiento de un comprimido de sustancia activa (producto de la competencia, Ludiflash, BASF) con una proporción del 5 % de recubrimiento terminado ReadiLycoat (fabricante Biogrund GmbH, D-65510 Hünstetten, Alemania)
Tabla 7: comparación de los ejemplos de procesamiento n.° 11 y el ejemplo comparativo n.° 6
* No se pudo determinar la cantidad de aplicación de recubrimiento, dado que los núcleos de los comprimidos se desmenuzaron durante el recubrimiento a causa del esfuerzo mecánico y su estabilidad solo reducida
2.2.2. Comparación del aspecto de los comprimidos con cubierta pelicular del ejemplo de procesamiento n.° 11 con el ejemplo comparativo n.° 6
Figura 14: comparación del aspecto de COMCP de Parteck® ODT de sustancia activa y Ludiflash® de sustancia activa recubierto con Readi Lycoat
Mientras que el comprimido con cubierta pelicular de Parteck® ODT que contiene ácido ascórbico presenta solo irregularidades extremadamente pequeñas en el borde, el correspondiente de Ludiflash® muestra bordes muy irregulares y claras irregularidades en la superficie.
Tabla 8: comparación de las propiedades físicas del producto para la caracterización de los sistemas “listos para usar” usados
Continuación Tabla 8:
Continuación Tabla 8:
¡Las diferencias esenciales o significativas con respecto a Parteck® ODT están resaltadas en negrita! Continuación Tabla 8:
¡Las diferencias esenciales o significativas con respecto a Parteck® ODT están resaltadas en negrita!
Tabla 9: propiedades galénicas de los comprimidos o comprimidos con cubierta pelicular de los sistemas ODT empleados
NCOMPR = núcleo de comprimido (núcleo de comprimido antes del recubrimiento), COMCP = comprimido con cubierta pelicular (núcleo de comprimido después del recubrimiento ^ comprimido con cubierta pelicular recubierto)
Continuación Tabla 9:
NCOMPR = núcleo de comprimido (núcleo de comprimido antes del recubrimiento), COMCP = comprimido con cubierta pelicular (núcleo de comprimido después del recubrimiento ^ comprimido con cubierta pelicular recubierto)
Continuación Tabla 9:
¡Las diferencias esenciales o significativas con respecto a Parteck® ODT están resaltadas en negrita! Continuación Tabla 9
¡Las diferencias esenciales o significativas con respecto a Parteck® ODT están resaltadas en negrita!
Claims (14)
1. Formulación farmacéutica en forma de un comprimido con cubierta, caracterizada porque está compuesta por
a) un núcleo de comprimido que se puede obtener a partir de una co-mezcla homogeneizada, que se puede prensar directamente, de manitol granulado por pulverización y croscarmelosa de sodio reticulada como disgregante de comprimido y al menos un principio activo farmacéutico o suplemento alimenticio y aditivos y
b) una cubierta que se aplica en forma de una solución acuosa o que contiene agua y alcohol,
y porque se trata de un comprimido que se disgrega rápidamente en presencia de humedad.
2. Formulación farmacéutica de acuerdo con la reivindicación 1, caracterizada porque la co-mezcla usada para la producción del núcleo de comprimido contiene del 90 al 95 % en peso de manitol y del 3 al 7 % en peso de croscarmelosa de sodio como disgregante de comprimido y, dado el caso, hasta el 1 % en peso de estearato de magnesio.
3. Formulación farmacéutica de acuerdo con la reivindicación 1 y 2, caracterizada porque la co-mezcla usada para la producción del núcleo de comprimido presenta un ángulo de flujo en el intervalo de 33 a 38°, tamaños de partícula en el intervalo de 70 a 120 |jm (D50; láser), una densidad aparente en el intervalo de 0,55 a 0,65 g/ml y una densidad de masa apisonada en el intervalo de 0,70 a 0,80 g/ml.
4. Formulación farmacéutica de acuerdo con la reivindicación 1 y 2, caracterizada porque la co-mezcla usada para la producción del núcleo de comprimido presenta una superficie BET en el intervalo de 2,4 a 3,5 m2/g.
5. Formulación farmacéutica de acuerdo con una o varias de las reivindicaciones 1 a 4, caracterizada porque el núcleo de comprimido contiene un principio activo farmacéutico o suplemento alimenticio en una cantidad del 0,1 a 50 % en peso con respecto al peso del núcleo de comprimido.
6. Formulación farmacéutica de acuerdo con una o varias de las reivindicaciones 1 a 5, caracterizada porque el núcleo de comprimido contiene deslizante o lubricante en forma de estearato de magnesio, estearilfumarato de sodio, ácido esteárico, polietilenglicol (PEG 6000) en una cantidad de hasta el 0,1 al 5 % en peso con respecto al peso del núcleo de comprimido.
7. Formulación farmacéutica de acuerdo con una o varias de las reivindicaciones 1 a 5, caracterizada porque la cubierta se aplica en forma de una solución que contiene agua o agua-etanol.
8. Formulación farmacéutica de acuerdo con una o varias de las reivindicaciones 1 a 5, caracterizada porque la cubierta contiene formadores de película solubles del grupo polivinilpirrolidona, copolímero de vinilpirrolidona/acetato de vinilo, poli(acetato de vinilo), hidroxipropilmetilcelulosa, copolímero de metacriléster o sus mezclas.
9. Formulación farmacéutica de acuerdo con una o varias de las reivindicaciones 1 a 5, caracterizada porque la cubierta se prepara a partir de una solución que, además de uno o varios formadores de película , contiene uno o varios azúcares del grupo glucosa, dextrosa, fructosa, lactosa, maltosa, xilosa, sacarosa, jarabe de maíz, sorbitol, hexitol, maltitol, xilitol y manitol, dado el caso al menos un polialcohol seleccionado del grupo glicerina, polietilenglicol y propilenglicol, así como dado el caso al menos un ácido comestible adecuado para alimentos del grupo ácido cítrico, ácido málico, ácido tartárico, ácido fumárico, ácido fosfórico, ácido oxálico y ácido ascórbico, y aceites aromáticos y/o saporíferos que ya durante la disolución de la cubierta exterior del comprimido en la boca tienen un efecto agradable.
10. Formulación farmacéutica de acuerdo con una o varias de las reivindicaciones 1 a 9, caracterizada porque el núcleo de comprimido contiene un principio activo seleccionado del grupo antipsicóticos atípicos, antipsicóticos, antidepresivos, antihistamínicos, inhibidores de la acetilcolinesterasa, analgésicos, antipiréticos, anticonvulsionantes, anticolinérgicos, antieméticos, benzodiacepinas, corticoesteroides, inhibidores de DDC [carbidopa], antagonistas del receptor de dopamina, inhibidores de la monoamina oxidasa (IMAO), hipnóticos no benzodiacepínicos, analgésicos opioides [tramadol], inhibidores de la bomba de protones, triptanes/agonistas de serotonina, AINES e ISRS.
11. Formulación farmacéutica de acuerdo con una o varias de las reivindicaciones 1 a 10, caracterizada porque el núcleo de comprimido presenta una abrasión reducida de menos del 0,50 % con respecto al peso.
12. Procedimiento para la preparación de una formulación farmacéutica de acuerdo con una o varias de las reivindicaciones 1 a 10, caracterizado porque los núcleos de comprimido producidos, que se disgregan rápidamente en presencia de agua, se calientan en un tambor de recubrimiento con entremezclado a una temperatura elevada y se genera la cubierta mediante pulverización de la solución de cubierta de baja viscosidad y secado a temperatura elevada sobre los núcleos de comprimido.
13. Procedimiento de acuerdo con la reivindicación 12, caracterizado porque los núcleos de comprimido antes de la pulverización de la solución de cubierta se calientan a una temperatura en el intervalo de 35 a 60 °C, preferentemente en el intervalo de 40 a 55 °C.
14. Procedimiento de acuerdo con las reivindicaciones 12 y 13, caracterizado porque los comprimidos se secan posteriormente después de la pulverización de la solución de cubierta durante 10 a 20 minutos.
Applications Claiming Priority (3)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| EP12002988 | 2012-04-27 | ||
| EP12006370 | 2012-09-11 | ||
| PCT/EP2013/000971 WO2013159861A1 (de) | 2012-04-27 | 2013-04-02 | Tabletten mit überzug und deren herstellung |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| ES2784134T3 true ES2784134T3 (es) | 2020-09-22 |
Family
ID=48045412
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| ES13713755T Active ES2784134T3 (es) | 2012-04-27 | 2013-04-02 | Comprimidos con cubierta y producción de los mismos |
Country Status (13)
| Country | Link |
|---|---|
| US (1) | US20150104512A1 (es) |
| EP (1) | EP2844234B1 (es) |
| JP (2) | JP6363993B2 (es) |
| KR (1) | KR102092002B1 (es) |
| CN (1) | CN104244931A (es) |
| BR (1) | BR112014026439B1 (es) |
| CA (1) | CA2871703C (es) |
| CL (1) | CL2014002896A1 (es) |
| ES (1) | ES2784134T3 (es) |
| IL (1) | IL234998B (es) |
| MX (1) | MX369549B (es) |
| TW (2) | TW201811316A (es) |
| WO (1) | WO2013159861A1 (es) |
Families Citing this family (8)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US20170042806A1 (en) | 2015-04-29 | 2017-02-16 | Dexcel Pharma Technologies Ltd. | Orally disintegrating compositions |
| BR112018007634A2 (pt) * | 2015-10-16 | 2018-11-06 | Dee Kennie | tablete oral revestido estável |
| WO2017158439A1 (en) * | 2016-03-16 | 2017-09-21 | Omegatri As | Powders and tablets comprising omega-3 fatty acid derivatives and methods for their production |
| US10076494B2 (en) | 2016-06-16 | 2018-09-18 | Dexcel Pharma Technologies Ltd. | Stable orally disintegrating pharmaceutical compositions |
| JP2018184375A (ja) * | 2017-04-27 | 2018-11-22 | ベーリンガー インゲルハイム インターナショナル ゲゼルシャフト ミット ベシュレンクテル ハフツング | ダビガトランエテキシラート又は医薬的に許容されるその塩を含む錠剤及びその製造方法 |
| US11826473B2 (en) | 2018-01-11 | 2023-11-28 | Sawai Pharmaceutical Co., Ltd. | Orally disintegrating tablet coated with film |
| JP7750663B2 (ja) * | 2021-03-19 | 2025-10-07 | エスエス製薬株式会社 | 被覆固形医薬製剤 |
| CN118340736B (zh) * | 2024-04-23 | 2024-10-18 | 海南恒诚三叶制药有限公司 | 头孢泊肟酯片及其制备方法 |
Family Cites Families (13)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| WO2003066029A2 (en) * | 2002-02-07 | 2003-08-14 | Pharmacia Corporation | Pharmaceutical dosage form for mucosal delivery |
| CN101888833A (zh) * | 2004-07-26 | 2010-11-17 | 特瓦制药工业有限公司 | 包含肠溶衣包被的芯片的剂型 |
| CA2575006A1 (en) * | 2004-07-26 | 2006-02-02 | E. Itzhak Lerner | Dosage forms with an enterically coated core tablet |
| CN101460150B (zh) * | 2006-03-31 | 2014-02-12 | 鲁比康研究私人有限公司 | 用于口腔崩解片剂的可直接压片复合物 |
| EP2433621B1 (en) | 2006-09-15 | 2013-05-01 | Capsugel Belgium NV | Rapidly disintegrating dosage form |
| CA2672134C (en) * | 2006-12-07 | 2015-02-10 | Daiichi Sankyo Company, Limited | Solid medicinal preparation containing mannitol or lactose |
| TW200924768A (en) * | 2007-10-12 | 2009-06-16 | Astrazeneca Ab | Composition |
| WO2009135646A2 (en) * | 2008-05-05 | 2009-11-12 | Farmaprojects, Sa | Stable pharmaceutical compositions and their processes for preparation suitable for industrial scale |
| BRPI0914164B1 (pt) * | 2008-06-20 | 2019-04-30 | Merck Patent Gmbh | Comistura para produção de comprimidos de desintegração rápida em um processo de formação de comprimido direto, seus usos, e formulações de comprimido |
| US20110014284A1 (en) * | 2009-02-13 | 2011-01-20 | Boehringer Ingelheim International Gmbh | Pharmaceutical composition, pharmaceutical dosage form, process for their preparation, methods for treating and uses thereof |
| TWI455733B (zh) * | 2009-03-30 | 2014-10-11 | Toray Industries | 口腔內崩壞性被覆錠劑 |
| MX337603B (es) | 2009-11-30 | 2016-03-10 | Adare Pharmaceuticals Inc | Composiciones y tabletas farmaceuticas con recubrimiento compresible y metodos de fabricacion. |
| BR112014020434B1 (pt) * | 2012-02-22 | 2021-10-13 | Fujifilm Toyama Chemical Co., Ltd. | Composição farmacêutica sólida |
-
2013
- 2013-04-02 US US14/396,166 patent/US20150104512A1/en not_active Abandoned
- 2013-04-02 MX MX2014012799A patent/MX369549B/es active IP Right Grant
- 2013-04-02 KR KR1020147033314A patent/KR102092002B1/ko active Active
- 2013-04-02 EP EP13713755.0A patent/EP2844234B1/de active Active
- 2013-04-02 ES ES13713755T patent/ES2784134T3/es active Active
- 2013-04-02 JP JP2015507401A patent/JP6363993B2/ja active Active
- 2013-04-02 CN CN201380021358.6A patent/CN104244931A/zh active Pending
- 2013-04-02 WO PCT/EP2013/000971 patent/WO2013159861A1/de not_active Ceased
- 2013-04-02 CA CA2871703A patent/CA2871703C/en active Active
- 2013-04-02 BR BR112014026439-2A patent/BR112014026439B1/pt active IP Right Grant
- 2013-04-24 TW TW106131271A patent/TW201811316A/zh unknown
- 2013-04-24 TW TW102114599A patent/TWI697341B/zh active
-
2014
- 2014-10-05 IL IL234998A patent/IL234998B/en active IP Right Grant
- 2014-10-24 CL CL2014002896A patent/CL2014002896A1/es unknown
-
2017
- 2017-08-03 JP JP2017150868A patent/JP2017193585A/ja active Pending
Also Published As
| Publication number | Publication date |
|---|---|
| US20150104512A1 (en) | 2015-04-16 |
| TWI697341B (zh) | 2020-07-01 |
| KR102092002B1 (ko) | 2020-03-23 |
| JP2015514786A (ja) | 2015-05-21 |
| IL234998A0 (en) | 2014-12-31 |
| JP6363993B2 (ja) | 2018-07-25 |
| CA2871703C (en) | 2021-03-30 |
| TW201410268A (zh) | 2014-03-16 |
| TW201811316A (zh) | 2018-04-01 |
| CN104244931A (zh) | 2014-12-24 |
| CA2871703A1 (en) | 2013-10-31 |
| WO2013159861A1 (de) | 2013-10-31 |
| MX369549B (es) | 2019-11-12 |
| EP2844234B1 (de) | 2020-01-08 |
| KR20150003891A (ko) | 2015-01-09 |
| EP2844234A1 (de) | 2015-03-11 |
| IL234998B (en) | 2019-07-31 |
| JP2017193585A (ja) | 2017-10-26 |
| MX2014012799A (es) | 2015-01-22 |
| BR112014026439B1 (pt) | 2022-05-31 |
| BR112014026439A2 (pt) | 2017-06-27 |
| CL2014002896A1 (es) | 2014-12-19 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| ES2784134T3 (es) | Comprimidos con cubierta y producción de los mismos | |
| ES2522297T3 (es) | Una forma farmacéutica que contiene dos principios activos farmacéuticos en diferentes formas físicas | |
| ES2639130T3 (es) | Formulación farmacéutica para la fabricación de comprimidos de rápida desintegración | |
| CA2756877C (en) | Orally disintegrating coated tablet | |
| EP2961387B1 (en) | Delayed release film coatings containing calcium silicate and substrates coated therewith | |
| EP2654735B1 (en) | Rapidly disintegrating, solid coated dosage form | |
| ES2384305T3 (es) | Composiciones de revestimiento por inmersión que contienen un almidón con elevado contenido de amilosa | |
| JP2009263298A (ja) | 不快な味を隠ぺいした経口組成物 | |
| KR101435199B1 (ko) | 드록시도파를 함유하는 안정한 정제 | |
| US10588856B2 (en) | Orally disintegrating tablet coated with film | |
| KR20180098282A (ko) | 압축 성형 제제 | |
| TWI612975B (zh) | 速崩散性錠劑 | |
| CN101801354A (zh) | 含有由聚乙烯醇和聚乙二醇所成的共聚物和树胶的浸涂组合物 | |
| CN101927002A (zh) | 一种药物涂层组合物 | |
| JP5818219B2 (ja) | ６，７−不飽和−７−カルバモイルモルヒナン誘導体含有製剤 | |
| JP4716063B2 (ja) | 不快味マスキング粒子及びこれを含有する経口製剤 | |
| JP6150564B2 (ja) | 口腔内速崩壊性錠剤 | |
| WO2013137441A1 (ja) | 経口医薬組成物 | |
| HK1185801A (en) | Oral pharmaceutical composition |
