ES2804720T3 - Composiciones antioxidantes - Google Patents
Composiciones antioxidantes Download PDFInfo
- Publication number
- ES2804720T3 ES2804720T3 ES15706014T ES15706014T ES2804720T3 ES 2804720 T3 ES2804720 T3 ES 2804720T3 ES 15706014 T ES15706014 T ES 15706014T ES 15706014 T ES15706014 T ES 15706014T ES 2804720 T3 ES2804720 T3 ES 2804720T3
- Authority
- ES
- Spain
- Prior art keywords
- stabilizing composition
- optionally
- carbon atoms
- independently
- hydrocarbyl group
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
- 239000000203 mixture Substances 0.000 title claims abstract description 114
- 239000003963 antioxidant agent Substances 0.000 title claims abstract description 26
- 230000003078 antioxidant effect Effects 0.000 title description 8
- 230000000087 stabilizing effect Effects 0.000 claims abstract description 48
- DMBHHRLKUKUOEG-UHFFFAOYSA-N diphenylamine Chemical compound C=1C=CC=CC=1NC1=CC=CC=C1 DMBHHRLKUKUOEG-UHFFFAOYSA-N 0.000 claims abstract description 38
- 125000001183 hydrocarbyl group Chemical group 0.000 claims abstract description 26
- 239000002530 phenolic antioxidant Substances 0.000 claims abstract description 26
- 239000007788 liquid Substances 0.000 claims abstract description 25
- 150000004982 aromatic amines Chemical group 0.000 claims abstract description 22
- 229920002635 polyurethane Polymers 0.000 claims abstract description 20
- 239000004814 polyurethane Substances 0.000 claims abstract description 20
- 229920005862 polyol Polymers 0.000 claims abstract description 19
- 150000003077 polyols Chemical class 0.000 claims abstract description 19
- 125000004432 carbon atom Chemical group C* 0.000 claims abstract description 17
- 125000000217 alkyl group Chemical group 0.000 claims description 9
- 125000001931 aliphatic group Chemical group 0.000 claims description 6
- ISWSIDIOOBJBQZ-UHFFFAOYSA-N phenol group Chemical group C1(=CC=CC=C1)O ISWSIDIOOBJBQZ-UHFFFAOYSA-N 0.000 claims description 5
- 238000006243 chemical reaction Methods 0.000 claims description 4
- 239000012948 isocyanate Substances 0.000 claims description 4
- 150000002513 isocyanates Chemical class 0.000 claims description 4
- 238000000034 method Methods 0.000 claims description 4
- 125000003342 alkenyl group Chemical group 0.000 claims description 2
- 125000002877 alkyl aryl group Chemical group 0.000 claims description 2
- 125000000304 alkynyl group Chemical group 0.000 claims description 2
- 125000003710 aryl alkyl group Chemical group 0.000 claims description 2
- 125000000524 functional group Chemical group 0.000 claims description 2
- 125000005842 heteroatom Chemical group 0.000 claims description 2
- 125000001424 substituent group Chemical group 0.000 claims description 2
- 125000000547 substituted alkyl group Chemical group 0.000 claims description 2
- 125000000999 tert-butyl group Chemical group [H]C([H])([H])C(*)(C([H])([H])[H])C([H])([H])[H] 0.000 claims description 2
- 239000003381 stabilizer Substances 0.000 description 39
- 235000006708 antioxidants Nutrition 0.000 description 19
- 229920005830 Polyurethane Foam Polymers 0.000 description 16
- 239000011496 polyurethane foam Substances 0.000 description 16
- 239000006260 foam Substances 0.000 description 14
- 239000012855 volatile organic compound Substances 0.000 description 14
- 230000000052 comparative effect Effects 0.000 description 9
- -1 coatings Substances 0.000 description 8
- 239000000463 material Substances 0.000 description 7
- 239000004721 Polyphenylene oxide Substances 0.000 description 6
- 229920000570 polyether Polymers 0.000 description 6
- 230000015556 catabolic process Effects 0.000 description 5
- 238000006731 degradation reaction Methods 0.000 description 5
- 238000007655 standard test method Methods 0.000 description 5
- XOUQAVYLRNOXDO-UHFFFAOYSA-N 2-tert-butyl-5-methylphenol Chemical compound CC1=CC=C(C(C)(C)C)C(O)=C1 XOUQAVYLRNOXDO-UHFFFAOYSA-N 0.000 description 4
- 150000001875 compounds Chemical class 0.000 description 4
- 239000000047 product Substances 0.000 description 4
- 150000003254 radicals Chemical class 0.000 description 4
- NLZUEZXRPGMBCV-UHFFFAOYSA-N Butylhydroxytoluene Chemical compound CC1=CC(C(C)(C)C)=C(O)C(C(C)(C)C)=C1 NLZUEZXRPGMBCV-UHFFFAOYSA-N 0.000 description 3
- 125000003118 aryl group Chemical group 0.000 description 3
- 229920000642 polymer Polymers 0.000 description 3
- 230000006641 stabilisation Effects 0.000 description 3
- 238000011105 stabilization Methods 0.000 description 3
- VNQNXQYZMPJLQX-UHFFFAOYSA-N 1,3,5-tris[(3,5-ditert-butyl-4-hydroxyphenyl)methyl]-1,3,5-triazinane-2,4,6-trione Chemical compound CC(C)(C)C1=C(O)C(C(C)(C)C)=CC(CN2C(N(CC=3C=C(C(O)=C(C=3)C(C)(C)C)C(C)(C)C)C(=O)N(CC=3C=C(C(O)=C(C=3)C(C)(C)C)C(C)(C)C)C2=O)=O)=C1 VNQNXQYZMPJLQX-UHFFFAOYSA-N 0.000 description 2
- ICKWICRCANNIBI-UHFFFAOYSA-N 2,4-di-tert-butylphenol Chemical compound CC(C)(C)C1=CC=C(O)C(C(C)(C)C)=C1 ICKWICRCANNIBI-UHFFFAOYSA-N 0.000 description 2
- NXXYKOUNUYWIHA-UHFFFAOYSA-N 2,6-Dimethylphenol Chemical compound CC1=CC=CC(C)=C1O NXXYKOUNUYWIHA-UHFFFAOYSA-N 0.000 description 2
- HCILJBJJZALOAL-UHFFFAOYSA-N 3-(3,5-ditert-butyl-4-hydroxyphenyl)-n'-[3-(3,5-ditert-butyl-4-hydroxyphenyl)propanoyl]propanehydrazide Chemical compound CC(C)(C)C1=C(O)C(C(C)(C)C)=CC(CCC(=O)NNC(=O)CCC=2C=C(C(O)=C(C=2)C(C)(C)C)C(C)(C)C)=C1 HCILJBJJZALOAL-UHFFFAOYSA-N 0.000 description 2
- VSAWBBYYMBQKIK-UHFFFAOYSA-N 4-[[3,5-bis[(3,5-ditert-butyl-4-hydroxyphenyl)methyl]-2,4,6-trimethylphenyl]methyl]-2,6-ditert-butylphenol Chemical compound CC1=C(CC=2C=C(C(O)=C(C=2)C(C)(C)C)C(C)(C)C)C(C)=C(CC=2C=C(C(O)=C(C=2)C(C)(C)C)C(C)(C)C)C(C)=C1CC1=CC(C(C)(C)C)=C(O)C(C(C)(C)C)=C1 VSAWBBYYMBQKIK-UHFFFAOYSA-N 0.000 description 2
- 239000004322 Butylated hydroxytoluene Substances 0.000 description 2
- 125000005907 alkyl ester group Chemical group 0.000 description 2
- QVGXLLKOCUKJST-UHFFFAOYSA-N atomic oxygen Chemical compound [O] QVGXLLKOCUKJST-UHFFFAOYSA-N 0.000 description 2
- 235000010354 butylated hydroxytoluene Nutrition 0.000 description 2
- 239000007795 chemical reaction product Substances 0.000 description 2
- 238000000113 differential scanning calorimetry Methods 0.000 description 2
- XBDQKXXYIPTUBI-UHFFFAOYSA-N dimethylselenoniopropionate Natural products CCC(O)=O XBDQKXXYIPTUBI-UHFFFAOYSA-N 0.000 description 2
- 150000002432 hydroperoxides Chemical class 0.000 description 2
- SSDSCDGVMJFTEQ-UHFFFAOYSA-N octadecyl 3-(3,5-ditert-butyl-4-hydroxyphenyl)propanoate Chemical compound CCCCCCCCCCCCCCCCCCOC(=O)CCC1=CC(C(C)(C)C)=C(O)C(C(C)(C)C)=C1 SSDSCDGVMJFTEQ-UHFFFAOYSA-N 0.000 description 2
- 230000003647 oxidation Effects 0.000 description 2
- 238000007254 oxidation reaction Methods 0.000 description 2
- 229910052760 oxygen Inorganic materials 0.000 description 2
- 239000001301 oxygen Substances 0.000 description 2
- IWDCLRJOBJJRNH-UHFFFAOYSA-N p-cresol Chemical compound CC1=CC=C(O)C=C1 IWDCLRJOBJJRNH-UHFFFAOYSA-N 0.000 description 2
- 238000002360 preparation method Methods 0.000 description 2
- 230000005855 radiation Effects 0.000 description 2
- 238000002411 thermogravimetry Methods 0.000 description 2
- GVJHHUAWPYXKBD-IEOSBIPESA-N α-tocopherol Chemical compound OC1=C(C)C(C)=C2O[C@@](CCC[C@H](C)CCC[C@H](C)CCCC(C)C)(C)CCC2=C1C GVJHHUAWPYXKBD-IEOSBIPESA-N 0.000 description 2
- HECLRDQVFMWTQS-RGOKHQFPSA-N 1755-01-7 Chemical compound C1[C@H]2[C@@H]3CC=C[C@@H]3[C@@H]1C=C2 HECLRDQVFMWTQS-RGOKHQFPSA-N 0.000 description 1
- KGRVJHAUYBGFFP-UHFFFAOYSA-N 2,2'-Methylenebis(4-methyl-6-tert-butylphenol) Chemical compound CC(C)(C)C1=CC(C)=CC(CC=2C(=C(C=C(C)C=2)C(C)(C)C)O)=C1O KGRVJHAUYBGFFP-UHFFFAOYSA-N 0.000 description 1
- WMVJWKURWRGJCI-UHFFFAOYSA-N 2,4-bis(2-methylbutan-2-yl)phenol Chemical compound CCC(C)(C)C1=CC=C(O)C(C(C)(C)CC)=C1 WMVJWKURWRGJCI-UHFFFAOYSA-N 0.000 description 1
- OPLCSTZDXXUYDU-UHFFFAOYSA-N 2,4-dimethyl-6-tert-butylphenol Chemical compound CC1=CC(C)=C(O)C(C(C)(C)C)=C1 OPLCSTZDXXUYDU-UHFFFAOYSA-N 0.000 description 1
- DXCHWXWXYPEZKM-UHFFFAOYSA-N 2,4-ditert-butyl-6-[1-(3,5-ditert-butyl-2-hydroxyphenyl)ethyl]phenol Chemical compound C=1C(C(C)(C)C)=CC(C(C)(C)C)=C(O)C=1C(C)C1=CC(C(C)(C)C)=CC(C(C)(C)C)=C1O DXCHWXWXYPEZKM-UHFFFAOYSA-N 0.000 description 1
- ZZZRZBIPCKQDQR-UHFFFAOYSA-N 2,4-ditert-butyl-6-methylphenol Chemical compound CC1=CC(C(C)(C)C)=CC(C(C)(C)C)=C1O ZZZRZBIPCKQDQR-UHFFFAOYSA-N 0.000 description 1
- QSRJVOOOWGXUDY-UHFFFAOYSA-N 2-[2-[2-[3-(3-tert-butyl-4-hydroxy-5-methylphenyl)propanoyloxy]ethoxy]ethoxy]ethyl 3-(3-tert-butyl-4-hydroxy-5-methylphenyl)propanoate Chemical compound CC(C)(C)C1=C(O)C(C)=CC(CCC(=O)OCCOCCOCCOC(=O)CCC=2C=C(C(O)=C(C)C=2)C(C)(C)C)=C1 QSRJVOOOWGXUDY-UHFFFAOYSA-N 0.000 description 1
- IKEHOXWJQXIQAG-UHFFFAOYSA-N 2-tert-butyl-4-methylphenol Chemical compound CC1=CC=C(O)C(C(C)(C)C)=C1 IKEHOXWJQXIQAG-UHFFFAOYSA-N 0.000 description 1
- BKZXZGWHTRCFPX-UHFFFAOYSA-N 2-tert-butyl-6-methylphenol Chemical compound CC1=CC=CC(C(C)(C)C)=C1O BKZXZGWHTRCFPX-UHFFFAOYSA-N 0.000 description 1
- WPMYUUITDBHVQZ-UHFFFAOYSA-N 3-(3,5-ditert-butyl-4-hydroxyphenyl)propanoic acid Chemical compound CC(C)(C)C1=CC(CCC(O)=O)=CC(C(C)(C)C)=C1O WPMYUUITDBHVQZ-UHFFFAOYSA-N 0.000 description 1
- BYMLDFIJRMZVOC-UHFFFAOYSA-N 3-(3,5-ditert-butyl-4-hydroxyphenyl)propanoic acid;methane Chemical compound C.CC(C)(C)C1=CC(CCC(O)=O)=CC(C(C)(C)C)=C1O BYMLDFIJRMZVOC-UHFFFAOYSA-N 0.000 description 1
- GQBHYWDCHSZDQU-UHFFFAOYSA-N 4-(2,4,4-trimethylpentan-2-yl)-n-[4-(2,4,4-trimethylpentan-2-yl)phenyl]aniline Chemical compound C1=CC(C(C)(C)CC(C)(C)C)=CC=C1NC1=CC=C(C(C)(C)CC(C)(C)C)C=C1 GQBHYWDCHSZDQU-UHFFFAOYSA-N 0.000 description 1
- KXDHJXZQYSOELW-UHFFFAOYSA-M Carbamate Chemical compound NC([O-])=O KXDHJXZQYSOELW-UHFFFAOYSA-M 0.000 description 1
- JOYRKODLDBILNP-UHFFFAOYSA-N Ethyl urethane Chemical compound CCOC(N)=O JOYRKODLDBILNP-UHFFFAOYSA-N 0.000 description 1
- XBDQKXXYIPTUBI-UHFFFAOYSA-M Propionate Chemical compound CCC([O-])=O XBDQKXXYIPTUBI-UHFFFAOYSA-M 0.000 description 1
- 239000002253 acid Substances 0.000 description 1
- 239000000654 additive Substances 0.000 description 1
- 239000000853 adhesive Substances 0.000 description 1
- 230000001070 adhesive effect Effects 0.000 description 1
- 229940087168 alpha tocopherol Drugs 0.000 description 1
- 238000004458 analytical method Methods 0.000 description 1
- 238000006701 autoxidation reaction Methods 0.000 description 1
- 230000015572 biosynthetic process Effects 0.000 description 1
- 125000000484 butyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 1
- 229940095259 butylated hydroxytoluene Drugs 0.000 description 1
- 238000000576 coating method Methods 0.000 description 1
- 125000000753 cycloalkyl group Chemical group 0.000 description 1
- 238000011161 development Methods 0.000 description 1
- 230000007613 environmental effect Effects 0.000 description 1
- 239000000835 fiber Substances 0.000 description 1
- 238000010438 heat treatment Methods 0.000 description 1
- 125000002887 hydroxy group Chemical group [H]O* 0.000 description 1
- 239000012535 impurity Substances 0.000 description 1
- 230000000977 initiatory effect Effects 0.000 description 1
- 238000011835 investigation Methods 0.000 description 1
- 238000004519 manufacturing process Methods 0.000 description 1
- 125000001400 nonyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 1
- MBAUOPQYSQVYJV-UHFFFAOYSA-N octyl 3-[4-hydroxy-3,5-di(propan-2-yl)phenyl]propanoate Chemical compound OC1=C(C=C(C=C1C(C)C)CCC(=O)OCCCCCCCC)C(C)C MBAUOPQYSQVYJV-UHFFFAOYSA-N 0.000 description 1
- 125000002347 octyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 1
- 239000011368 organic material Substances 0.000 description 1
- 238000010525 oxidative degradation reaction Methods 0.000 description 1
- 150000002989 phenols Chemical class 0.000 description 1
- 125000001997 phenyl group Chemical group [H]C1=C([H])C([H])=C(*)C([H])=C1[H] 0.000 description 1
- 230000000704 physical effect Effects 0.000 description 1
- XOFYZVNMUHMLCC-ZPOLXVRWSA-N prednisone Chemical compound O=C1C=C[C@]2(C)[C@H]3C(=O)C[C@](C)([C@@](CC4)(O)C(=O)CO)[C@@H]4[C@@H]3CCC2=C1 XOFYZVNMUHMLCC-ZPOLXVRWSA-N 0.000 description 1
- 238000012545 processing Methods 0.000 description 1
- QLNJFJADRCOGBJ-UHFFFAOYSA-N propionamide Chemical compound CCC(N)=O QLNJFJADRCOGBJ-UHFFFAOYSA-N 0.000 description 1
- 229940080818 propionamide Drugs 0.000 description 1
- 235000019260 propionic acid Nutrition 0.000 description 1
- 125000001436 propyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])[H] 0.000 description 1
- IUVKMZGDUIUOCP-BTNSXGMBSA-N quinbolone Chemical compound O([C@H]1CC[C@H]2[C@H]3[C@@H]([C@]4(C=CC(=O)C=C4CC3)C)CC[C@@]21C)C1=CCCC1 IUVKMZGDUIUOCP-BTNSXGMBSA-N 0.000 description 1
- 239000007787 solid Substances 0.000 description 1
- 239000000126 substance Substances 0.000 description 1
- 239000012815 thermoplastic material Substances 0.000 description 1
- 229920001187 thermosetting polymer Polymers 0.000 description 1
- 229960000984 tocofersolan Drugs 0.000 description 1
- 230000001988 toxicity Effects 0.000 description 1
- 231100000419 toxicity Toxicity 0.000 description 1
- 230000001960 triggered effect Effects 0.000 description 1
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 1
- 239000002076 α-tocopherol Substances 0.000 description 1
- 235000004835 α-tocopherol Nutrition 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
- C08K5/00—Use of organic ingredients
- C08K5/16—Nitrogen-containing compounds
- C08K5/17—Amines; Quaternary ammonium compounds
- C08K5/18—Amines; Quaternary ammonium compounds with aromatically bound amino groups
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
- C08K5/00—Use of organic ingredients
- C08K5/0008—Organic ingredients according to more than one of the "one dot" groups of C08K5/01 - C08K5/59
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
- C08K5/00—Use of organic ingredients
- C08K5/0008—Organic ingredients according to more than one of the "one dot" groups of C08K5/01 - C08K5/59
- C08K5/005—Stabilisers against oxidation, heat, light, ozone
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
- C08K5/00—Use of organic ingredients
- C08K5/04—Oxygen-containing compounds
- C08K5/10—Esters; Ether-esters
- C08K5/101—Esters; Ether-esters of monocarboxylic acids
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
- C08K5/00—Use of organic ingredients
- C08K5/04—Oxygen-containing compounds
- C08K5/13—Phenols; Phenolates
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L29/00—Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by an alcohol, ether, aldehydo, ketonic, acetal or ketal radical; Compositions of hydrolysed polymers of esters of unsaturated alcohols with saturated carboxylic acids; Compositions of derivatives of such polymers
- C08L29/02—Homopolymers or copolymers of unsaturated alcohols
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L71/00—Compositions of polyethers obtained by reactions forming an ether link in the main chain; Compositions of derivatives of such polymers
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L75/00—Compositions of polyureas or polyurethanes; Compositions of derivatives of such polymers
- C08L75/04—Polyurethanes
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G71/00—Macromolecular compounds obtained by reactions forming a ureide or urethane link, otherwise, than from isocyanate radicals in the main chain of the macromolecule
- C08G71/04—Polyurethanes
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
- C08K2201/00—Specific properties of additives
- C08K2201/014—Additives containing two or more different additives of the same subgroup in C08K
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
- C08K2201/00—Specific properties of additives
- C08K2201/019—Specific properties of additives the composition being defined by the absence of a certain additive
Landscapes
- Chemical & Material Sciences (AREA)
- Health & Medical Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Medicinal Chemistry (AREA)
- Polymers & Plastics (AREA)
- Organic Chemistry (AREA)
- Anti-Oxidant Or Stabilizer Compositions (AREA)
- Compositions Of Macromolecular Compounds (AREA)
- Polyurethanes Or Polyureas (AREA)
Abstract
Uso de una composición estabilizante para estabilizar un poliol o poliuretano, donde la composición estabilizante comprende: al menos una arilamina secundaria que tiene la fórmula I: **(Ver fórmula)** donde: R o cada R, que puede ser igual o diferente, denota independientemente un grupo hidrocarbilo opcionalmente sustituido que tiene al menos 5 átomos de carbono; x e y son cada una independientemente de 0 a 5, siempre que al menos x o y sean al menos 1; y un antioxidante fenólico tiene un peso molecular de al menos 390, tanto la composición estabilizante como la arilamina secundaria son líquidas a 25°C y la presión atmosférica es de 101.325 kPa, y son sustancialmente libres de difenilamina y de antioxidantes de difenilamina alquilada inferior.
Description
DESCRIPCIÓN
Composiciones antioxidantes
La presente invención se refiere a composiciones antioxidantes. Las composiciones antioxidantes son, en particular, aunque no exclusivamente, útiles para la estabilización de polioles y poliuretanos, incluidas las espumas de poliuretano.
Los poliuretanos constituyen una clase de polímeros con una serie de estructuras, propiedades y aplicaciones. Todos tienen enlaces de carbamato o uretano (-NH-C (= O)-O-) y se pueden realizar mediante la reacción de isocianatos con polioles. Se pueden adaptar en función de la elección del isocianato y el poliol, la presencia de otro u otros componentes y las condiciones de reacción. Los poliuretanos incluyen materiales termoplásticos y materiales termoestables y se utilizan para producir espumas flexibles y rígidas, recubrimientos, fibras, productos moldeados, componentes elastoméricos, sellos y adhesivos, entre otros productos.
Los poliuretanos son susceptibles de degradarse con el tiempo. La preparación o el procesamiento de los poliuretanos también puede provocar o mejorar la degradación. La principal causa de degradación, como ocurre con muchos otros materiales orgánicos, es la reacción con el oxígeno en un ciclo de autooxidación de radicales libres. La formación de radicales libres puede desencadenarse o potenciarse mediante la exposición al calor o la radiación (en particular la luz UV), o la reacción del polímero con otros componentes o impurezas. Los radicales libres luego reaccionan con el oxígeno para formar radicales peroxi. Los radicales peroxi reaccionan con otros polímeros para producir hidroperóxidos, que se descomponen para dar lugar a otras especies reactivas de radicales libres.
Los antioxidantes pueden usarse para romper el ciclo de degradación. Algunos antioxidantes, conocidos como antioxidantes primarios, están diseñados para reaccionar con los radicales peroxi. Otros antioxidantes, conocidos como antioxidantes secundarios, están diseñados para reaccionar con hidroperóxidos.
Los tipos de antioxidantes primarios incluyen fenoles impedidos estéricamente y arilaminas secundarias, por ejemplo, como se describe en el documento US 4,824,601. Se sabe usar estos dos tipos en combinación para la estabilización de poliuretanos. Por ejemplo, Ciba Specialty Chemicals ha comercializado mezclas del fenol impedido estéricamente "Irganox 1135", que tiene la siguiente estructura, donde R indica alquilo C7 a C9:
con la arilamina secundaria "Irganox 5057", que tiene la siguiente estructura, donde cada R denota independientemente butilo, octilo, otras cadenas de alquilo o H:
Desafortunadamente, estas y otras mezclas exhiben problemas de empañamiento.
Existe la necesidad de composiciones antioxidantes mejoradas, en particular composiciones antioxidantes líquidas, que proporcionen una estabilización efectiva y, al mismo tiempo, eviten o reduzcan el empañamiento.
Hemos desarrollado una combinación específica de componentes que proporciona mejores resultados.
La presente invención se define en las reivindicaciones 1-14, como adjunta. Según un primer aspecto de la presente invención, se proporciona una composición estabilizante para un poliol o poliuretano, que comprende:
al menos una arilamina secundaria que tiene la fórmula I:
donde:
R o cada R, que puede ser igual o diferente, denota independientemente un grupo hidrocarbilo opcionalmente sustituido que tiene al menos 5 átomos de carbono;
x e y son cada una independientemente de 0 a 5, siempre que al menos x o y sean al menos 1; y
un antioxidante fenólico que tiene un peso molecular de al menos 390, donde la composición y la arilamina secundaria son un líquido en condiciones ambientales y están sustancialmente libres de difenilamina y de antioxidantes de difenilamina alquilada inferior.
De conformidad con la presente invención, "condiciones ambientales" significa una temperatura de 25°C y presión atmosférica, es decir, 101,325 kPa.
Preferiblemente, tanto el antioxidante fenólico como la arilamina secundaria son líquidos en condiciones ambientales. El grupo hidrocarbilo opcionalmente sustituido tiene al menos 5 átomos de carbono y, por lo tanto, puede considerarse un grupo hidrocarbilo "superior". Preferiblemente, el grupo hidrocarbilo opcionalmente sustituido tiene al menos 6 átomos de carbono; más preferiblemente, al menos 7 átomos de carbono; aún más preferiblemente, al menos 8 átomos de carbono e incluso más preferiblemente, al menos 9 átomos de carbono.
Por "difenilamina alquilada inferior" nos referimos a materiales que tienen la misma estructura general establecida en la fórmula I, excepto en que R representa un grupo hidrocarbilo inferior (cada R es igual o diferente); "inferior" en este sentido significa C4 y menor, C3 y menor, C2 y menor o C1.
En la conexión anterior, la composición estabilizante de la invención está sustancialmente libre de difenilamina y de antioxidantes de difenilamina alquilada inferior. Por ejemplo, la composición estabilizante está libre de difenilaminas tbutiladas.
Los materiales poliméricos pueden ser, por ejemplo, poliéter-polioles utilizados en la producción de poliuretanos, como espumas de poliuretano flexibles y semiflexibles, o los mismos poliuretanos.
En la fórmula I, y siempre que al menos x y/o y sean mayores que cero, x e y son cada una independientemente de 0 a 4, más preferiblemente de 0 a 3, aún más preferiblemente de 0 a 2, e incluso más preferiblemente 1. En algunas realizaciones, x e y son iguales, y ambas pueden ser 1.
Los grupos hidrocarbilo pueden ser grupos hidrocarbilo alifáticos. Preferiblemente, los grupos hidrocarbilo alifáticos se seleccionan de alquilo, alquenilo y alquinilo, y en cada caso pueden estar sustituidos con otros grupos funcionales o contener otros enlaces funcionales, que pueden incluir heteroátomos.
Más preferiblemente, los grupos hidrocarbilo son grupos alquilo opcionalmente sustituidos.
En esta memoria descriptiva, "alquilo" incluye cicloalquilo y alquilo de cadena lineal y ramificada.
El o cada grupo hidrocarbilo pueden comprender un grupo alcarilo o aralquilo y, en consecuencia, pueden incluir o estar sustituidos con uno o más grupos arilo, por ejemplo, grupos fenilo.
La composición estabilizante de la invención está preferiblemente sustancialmente libre de arilaminas secundarias o terciarias que tienen presiones de vapor superiores a 0,03 Pa a 20°C. La difenilamina, por ejemplo, tiene una presión de vapor de 0,033 Pa a 20°C.
Con "sustancialmente libre" queremos decir con respecto a un componente individual que ese componente está presente (si lo está) en una cantidad inferior al 2% p/p; más preferiblemente, inferior al 1,5% p/p; aún más preferiblemente, inferior al 1,0% p/p; aún más preferiblemente, inferior al 0,5% p/p e incluso más preferiblemente, inferior al 0,2% p/p de la composición estabilizante. De conformidad con la presente invención, la cantidad total de cualquiera de dichos componentes es inferior al 2% p/p; más preferiblemente, inferior al 1,5% p/p; aún más preferiblemente, inferior al 1,0%; aún más preferiblemente, inferior al 0,5% p/p e incluso más preferiblemente, inferior al 0,2% p/p de la composición estabilizante.
Cuando solo un grupo R está presente en un anillo aromático en la fórmula I, ese grupo R se proporciona preferiblemente en la posición orto o para al enlace amina.
El límite superior para el número de átomos de carbono en el grupo hidrocarbilo de la arilamina secundaria de fórmula I depende del requisito de que la composición estabilizante sea un líquido en condiciones ambientales y puede depender de la disponibilidad práctica de los materiales. Una arilamina secundaria particularmente preferida contiene dos grupos hidrocarbilo alifáticos C9 , uno en cada anillo aromático, por ejemplo, la difenilamina no amilada.
Pueden estar presentes otras arilaminas secundarias en la mezcla de la invención, pero cuando están presentes se seleccionan preferiblemente con respecto a su volatilidad para evitar el problema de empañamiento mencionado anteriormente y también para asegurar que la composición estabilizante sea un líquido.
Sin desear limitarse a la teoría, se cree que un peso molecular más bajo y/o compuestos más volátiles pueden ser responsables del empañamiento.
Muchos productos antioxidantes y, de hecho, otros aditivos se denominan nominalmente como un compuesto particular, pero a menudo contienen una mezcla de compuestos. Por ejemplo, los productos de difenilamina predominantemente octilados, como IrganoxRTM 5057, también pueden comprender otros compuestos de difenilamina alquilados que incluyen, en particular, difenilamina di y monobutilada, y se cree que la difenilamina monobutilada, en particular, da lugar a problemas de empañamiento.
La presencia de una serie de compuestos puede deberse a los procesos de preparación, por ejemplo, como se describe en el documento US 4,824,601.
El segundo componente esencial de la composición estabilizante de la invención es un antioxidante fenólico.
Los antioxidantes fenólicos proporcionados en la composición estabilizante de la invención se seleccionan de manera que la composición estabilizante sea líquida en condiciones ambientales, como se describió anteriormente. A menudo, esto se logrará mediante la selección de componentes antioxidantes fenólicos individuales que son líquidos en condiciones ambientales.
Preferiblemente, el antioxidante fenólico comprende un grupo fenol que está sustituido, preferiblemente sustituido dos veces, preferiblemente en las posiciones orto al grupo - OH en el fenol. El o cada sustituyente, pero preferiblemente ambos, pueden comprender grupos alquilo, de los cuales se prefieren grupos alquilo de cadena ramificada y, particularmente, grupos t-butilo.
El antioxidante fenólico tiene un peso molecular de al menos 390, al menos aproximadamente 400, al menos aproximadamente 410, al menos aproximadamente 420, al menos aproximadamente 430, al menos aproximadamente 440, al menos aproximadamente 450, al menos aproximadamente 460, al menos aproximadamente 470 o al menos aproximadamente 480.
Los inventores de la presente invención han descubierto que seleccionando cuidadosamente al menos un antioxidante fenólico con un peso molecular como se describe anteriormente, se puede lograr una composición estabilizante mejorada, que es líquida en condiciones ambientales. Preferiblemente, el antioxidante fenólico es líquido en condiciones ambientales. A modo de ejemplo específico y no limitante, dichos antioxidantes fenólicos pueden seleccionarse, por ejemplo, de uno o más de 2,2'tiodietilén bis[3(3,5-di-t-butil-4-hidroxifenil)propionato] (Anox RTM 70 -CAS 41484-35-9); ésteres de alquilo C13-C15 lineales y ramificados de 3-(3'5'-di-t-butil-4'-hidroxifenil) ácido propílico (AnoxRTM 1315 - CAS 171090-93-0); 1,3,5-trimetil-2,4,6-tris(3,5-di-t-butil-4-hidroxibencil) benceno (AnoxRTM 330 - CAS 1709-70-2); ésteres alquílicos lineales y ramificados C9-C11 de 3-(3',5'-di-t-butil-4'-hidroxifenil) ácido propiónico (NaugardRTM PS48-CAS 125643-61-0); trietilenglicol-bis-[3-(3-t-butil-4-hidroxi-5-metilfenil)propionato] (LowinoxRTM GP45 - CAS 36443-68-2); alfa-tocoferol y/o mezclas compatibles de dos o más de estos.
Sin embargo, el antioxidante fenólico puede no comprender necesariamente un solo material, sino una mezcla adecuada de materiales. En ese caso, es posible incluir en la mezcla uno o más antioxidantes fenólicos que no son líquidos en condiciones ambientales, pero que, sin embargo, pueden mezclarse con uno o más antioxidantes líquidos compatibles para producir una mezcla que es líquida en condiciones ambientales. De nuevo, puede ser preferible que dichos antioxidantes fenólicos tengan un peso molecular de al menos 390. Entre los ejemplos específicos y no limitantes de dichos antioxidantes fenólicos se incluyen tetraquismetileno(3,5-di-t-butil-4-hidroxihidrocinnamato) metano (AnoxRTM 20 - CAS 6683-19-8); octadecil 3-(3',5'-di-t-butil-4'-hidroxifenil) propionato (AnoxRTM PP18 - CAS 2082-79-3); 1,3,5-tris(3,5-di-t-butil-4-hidroxibencilo) isocianurato (AnoxRTM IC14 - CAS 27676-62-6); N,N'-hexametilen bis[3-(3,5-di-t-butil-4-hidroxifenil)propionamida] (LowinoxRTM HD98 - CAS 23128-74-7); 1,2-bis(3,5-di-t-butil-4-hidroxihidrocinnamoil)hidrazina (LowinoxRTM MD24 - CAS 32687-78-8); el producto de reacción butilado de p-cresol y diciclopentadieno (LowinoxRTM CPL - CAS 68610-51-5); 2,2'-etilidenebis[4,6-di-t-butilfenol] (AnoxRTM 29 - CAS 35958 30-6) y/o mezclas compatibles de dos o más de estos.
Un antioxidante fenólico particularmente preferido comprende ésteres alquílicos lineales y ramificados C13-C15 de 3
(3'5'-di-t-butil-4'-hidroxifenil) ácido propiónico (AnoxRTM 1315 - CAS 171090-93-0).
El antioxidante fenólico puede comprender adicional o alternativamente uno o más antioxidantes fenólicos con un peso molecular más bajo que los descritos anteriormente, es decir, un peso molecular inferior a 390. Como se ha enfatizado, los antioxidantes proporcionados en la composición estabilizante de la invención se seleccionan para proporcionar mezclas líquidas en condiciones ambientales. A menudo, esto se logrará mediante la selección de componentes antioxidantes individuales que son líquidos en condiciones ambientales. A modo de ejemplos específicos y no limitantes, dichos antioxidantes pueden comprender: 2-(1,1-dimetiletil)-4,6-dimetil-fenol (LowinoxRTM 624 - CAS 1879 09-0); 2-terc-butil-5-metilfenol y/o mezclas compatibles de estos.
Es posible incluir en la mezcla uno o más antioxidantes fenólicos con un peso molecular de menos de 390, que no son líquidos en condiciones ambientales pero que, sin embargo, pueden mezclarse con uno o más antioxidantes líquidos compatibles para producir una mezcla que es líquida en condiciones ambientales. Entre los ejemplos no limitantes específicos de dichos materiales se incluyen: 2,2'metilenbis(6-t-butil-4-metilfenol) (LowinoxRTM 22M46 - CAS 119-47 1), hidroxitolueno butilado (BHT - CAS 128-37-0), 4,6-di-terc-butil-2-metilfenol, 6-terc-butil-2-metilfenol, 2-terc-butil-4-metilfenol, 2-terc-butil-5-metilfenol, 2,4-di-terc-butilfenol, 2,4-di-terc-pentilfenol, 4-terc-pentifenol y 2,6-xilenol (que puede ser menos preferido debido a su toxicidad).
De conformidad con un segundo aspecto de la presente invención, se proporciona una composición que comprende un poliol y la composición estabilizante mencionada anteriormente.
De conformidad con un tercer aspecto de la presente invención, se proporciona una composición que comprende un poliuretano y la composición estabilizante mencionada anteriormente.
De conformidad con un cuarto aspecto de la presente invención, se proporciona un proceso que comprende incorporar o aplicar la composición estabilizante mencionada anteriormente a un poliuretano o un poliol.
De conformidad con un quinto aspecto de la presente invención, se proporciona un proceso para producir un poliuretano, que comprende añadir la composición estabilizante mencionada anteriormente a un poliol y reaccionar posteriormente con isocianato para formar un poliuretano.
De conformidad con un sexto aspecto de la presente invención, se proporciona el uso de la composición estabilizante mencionada anteriormente para estabilizar un poliol o poliuretano.
La estabilización puede ser contra la degradación inducida por oxidación, térmica y/o radiación (como luz, por ejemplo, luz UV).
La invención se describirá más particularmente con referencia a los siguientes ejemplos no limitantes.
Ejemplos
La Tabla 1 incluye datos sobre los distintos componentes estabilizantes. En lo sucesivo, los componentes estabilizantes se denominarán simplemente mediante el nombre dado en la columna "componente".
Tabla 1
Ejemplos 1 a 3
El análisis de calorimetría diferencial de barrido (DSC) se realizó en tres muestras de poliéter poliol. El poliéter poliol
estaba disponible comercialmente y tenía un peso molecular promedio de 3500 y un índice de hidroxilo de 48 mg de KOH/g.
La primera muestra actuó como control y no tenía componentes estabilizantes añadidos (Ejemplo 1). La segunda muestra tenía 0,6% p/p de una composición estabilizante formada a partir de AnoxRTM 1315 y NL438L en una proporción de 2:1 añadida (Ejemplo 2). La tercera muestra tenía 0,6% p/p de una composición estabilizante formada a partir de NaugardRTM PS48 y NaugardRTM PS30 en una proporción de 2:1 añadida y actuó como un ejemplo comparativo (Ejemplo 3).
Se usó calorimetría diferencial de barrido (DSC) para medir la temperatura de inicio de oxidación para cada una de las muestras. Los resultados se muestran en la Tabla 2.

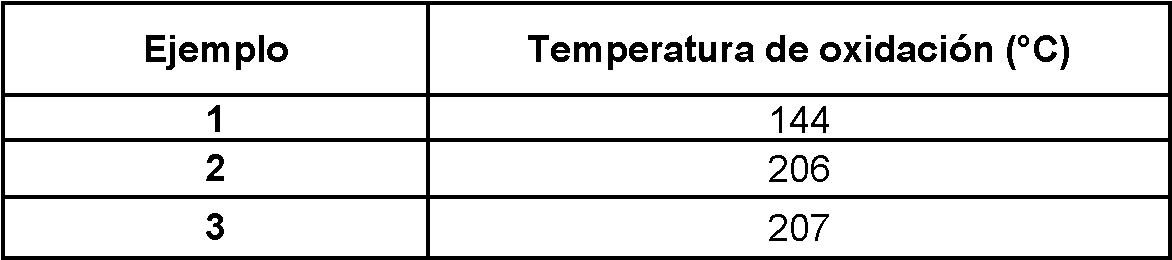

Tabla 2
Se puede ver a partir de los resultados que la composición estabilizante de conformidad con la presente invención mejora drásticamente la estabilidad del poliéter poliol frente a la degradación oxidativa en comparación con el poliéter poliol sin ninguna composición estabilizante, y es directamente comparable (dentro del error experimental) al poliéter poliol con menor productos de reacción de alquilo de difenilamina.
Ejemplos 4 a 6
Se formaron tres muestras de espuma de poliuretano en una caja de 25 cm x 25 cm x 25 cm. Cada muestra de espuma de poliuretano tenía la composición descrita en la Tabla 3.
Tabla 3
La primera muestra de espuma actuó como control y no tenía componentes estabilizantes añadidos (Ejemplo 4). La segunda muestra de espuma tenía 0,6% p/p de una composición estabilizante formada a partir de AnoxRTM 1315 y NL438L en una proporción de 2:1 añadida (Ejemplo 2). La tercera muestra de espuma tenía 0,6% p/p de una composición estabilizante formada a partir de NaugardRTM PS48 y NaugardRTM PS30 en una proporción de 2:1 añadida y actuó como un ejemplo comparativo (Ejemplo 6).
El cambio de color o el desarrollo de las muestras se midió calentando cada muestra en un horno a 180°C durante 60 minutos y luego midiendo el Índice de Amarillez (YI) de conformidad con ASTM D1925. Los resultados se muestran en la Tabla 4.
Tabla 4
A partir de los resultados, se puede ver claramente que la composición estabilizante según la presente invención reduce drásticamente el cambio de color de la espuma de poliuretano en comparación con las composiciones no estabilizadas. Además, se puede ver que la composición estabilizante según la presente invención reduce significativamente la degradación del color de la espuma de poliuretano en comparación con la estabilizada por la
composición formada a partir de NaugardRTM PS48 y NaugardRTM PS30.
Ejemplos 7 y 8
Los datos de quemado de microondas se midieron para dos muestras de espuma de poliuretano que tenían la composición descrita en la Tabla 3. La primera muestra de espuma tenía 0,6% p/p de una composición estabilizante formada a partir de AnoxRTM 1315 y NL438L en una proporción de 2:1 añadida (Ejemplo 7). La segunda muestra de espuma tenía 0,6% p/p de una composición estabilizante formada a partir de NaugardRTM PS48 y NaugardRTM PS30 en una proporción de 2:1 añadida y actuó como un ejemplo comparativo (Ejemplo 8).
Los datos de quemado de microondas se midieron como delta E de conformidad con el método de prueba estándar ASTM D1925. Los resultados se muestran en la Tabla 5.
Tabla 5
Ejemplos 9 a 11
La cantidad de compuestos orgánicos volátiles (VOC) se midió para tres muestras de espuma de poliuretano que tenían la composición descrita en la Tabla 3. La primera muestra de espuma actuó como control y no tenía componentes estabilizantes añadidos (Ejemplo 9). La segunda muestra de espuma tenía 0,6% p/p de una composición estabilizante formada a partir de AnoxRTM 1315 y NL438L en una proporción de 2:1 añadida (Ejemplo 10). La tercera muestra de espuma tenía 0,6% p/p de una composición estabilizante formada a partir de NaugardRTM PS48 y NaugardRTM PS30 en una proporción de 2:1 añadida y actuó como un ejemplo comparativo (Ejemplo 11).
La cantidad de VOC se midió de conformidad con el método de prueba estándar VDA 278. Se cuantificó una emisión que causaba empañamiento. Los resultados se muestran en la Tabla 6.
Tabla 6
A partir de los resultados se puede ver que la composición estabilizante de conformidad con la presente invención (Ejemplo 10) reduce drásticamente la cantidad de VOC y FOG en la espuma de poliuretano en comparación con la composición estabilizante formada a partir de Naugard RTM PS48 y NaugardRTM PS30 (Ejemplo 11).
Ejemplos 12 a 17
Se llevó a cabo una investigación sobre las propiedades físicas de una composición estabilizante de conformidad con la presente invención en comparación con las de una composición estabilizante comercial actual.
Se preparó una muestra de una composición estabilizante formada a partir de AnoxRTM 1315 y NL438L en una proporción de 2:1 (Ejemplo 12). Como ejemplo comparativo, se usó una composición formada por Naugard RTM PS48 y NaugardRTM PS30 (Ejemplo 13).
La viscosidad de cada una de las muestras se sometió a pruebas a temperaturas que oscilan entre 10°C y 30°C. Los resultados se muestran en la Tabla 7.
Tabla 7
A partir de los resultados se puede ver que la composición estabilizante de conformidad con la presente invención (Ejemplo 12) presentó viscosidades más bajas a todas las temperaturas sometidas a pruebas, en comparación con la composición estabilizante comercial actual (Ejemplo 13). Esto sugiere que la composición estabilizante de conformidad con la presente invención sería más fácil de manipular en la planta, especialmente a temperaturas más bajas.
Se preparó una muestra de una composición estabilizante formada a partir de AnoxRTM 1315 y NL438L en una proporción de 2:1 (Ejemplo 14). Como ejemplo comparativo está la composición formada por Naugard RTM PS48 y NaugardRTM PS30 (Ejemplo 15). Cada una de las composiciones estabilizantes se probó para determinar su "punto de fluidez". El punto de fluidez de un líquido puede definirse como la temperatura a la cual el líquido se convierte en un semisólido y, por lo tanto, pierde sus características de fluidez.
Los puntos de fluidez se determinaron mediante el método de prueba estándar ISO3016. Los resultados se muestran en la Tabla 8.
Tabla 8
A partir de los resultados se puede ver que la composición estabilizante de conformidad con la presente invención (Ejemplo 14) sigue siendo vertible a una temperatura más baja, en comparación con la composición estabilizante comercial actual (Ejemplo 15). Esto puede sugerir que la composición estabilizante de conformidad con la presente invención sería más fácil de manipular en la planta.
Se preparó una muestra de una composición estabilizante formada a partir de AnoxRTM 1315 y NL438L en una proporción de 2:1 (Ejemplo 16). Como ejemplo comparativo está la composición formada por Naugard RTM PS48 y NaugardRTM PS30 (Ejemplo 17). Cada una de las composiciones estabilizantes se sometió a análisis gravimétrico térmico (TGA). Los resultados se muestran en la Tabla 9.
Tabla 9
A partir de los resultados se puede ver que la composición estabilizante de conformidad con la presente invención (Ejemplo 16) es estable a temperaturas más altas en comparación con la composición estabilizante comercial actual (Ejemplo 17).
Ejemplos 18 a 20
Se formaron tres muestras de espuma de poliuretano de baja densidad en una caja de 25 cm x 25 cm x 25 cm. Cada una de las muestras de espuma de poliuretano tenía la composición descrita en la Tabla 3 y tenía una densidad de aproximadamente 20 kg/m3.
La primera muestra de espuma actuó como control y no tenía componentes estabilizantes añadidos (Ejemplo 18). La segunda muestra de espuma tenía 0,6% p/p de una composición estabilizante formada a partir de AnoxRTM 1315 y NL438L en una proporción de 2:1 añadida (Ejemplo 19). La tercera muestra de espuma tenía 0,6% p/p de una composición estabilizante formada a partir de una composición formada a partir de NaugardRTM PS48 y NaugardRTM PS30 en una proporción de añadida y actuó como un ejemplo comparativo (Ejemplo 20).
Se midió la cantidad de compuestos orgánicos volátiles (VOC) atribuidos a las composiciones estabilizantes para cada una de las muestras de espuma de poliuretano. La cantidad de VOC y FOG se midió de conformidad con el método de prueba estándar VDA 278. Los resultados se muestran en la Tabla 11.
Tabla 11
Los resultados de VOC se representan gráficamente en la Figura 2 y los resultados de FOG se representan gráficamente en la Figura 3.
A partir de los resultados se puede ver que la composición estabilizante de conformidad con la presente invención (Ejemplo 19) no proporciona contribución detectable para VOC o FOG. Por el contrario, la composición estabilizante comercial actual (Ejemplo 20) aumenta significativamente el VOC y FOG de la espuma de poliuretano.
Ejemplos 21 y 22
Se formaron dos muestras de espuma de poliuretano de alta densidad con cantidades reducidas de agua (véase la tabla 3) para hacer espuma de poliuretano con una densidad de 40 kg/m3.
La primera muestra de espuma tenía 0,4% p/p de una composición estabilizante formada a partir de AnoxRTM 1315 y NL438L en una proporción de 2:1 añadida (Ejemplo 21). La tercera muestra de espuma tenía 0,4% p/p de una composición estabilizante formada a partir de NaugardRTM PS48 y NaugardRTM PS30 añadida y actuó como un ejemplo comparativo (Ejemplo 22).
Se midió la cantidad de compuestos orgánicos volátiles (VOC) y empañamiento atribuidos a las composiciones estabilizantes para cada una de las muestras de espuma de poliuretano de conformidad con el método de prueba estándar VDA 278. Los resultados se muestran en la Tabla 13.
Tabla 13
Los resultados de VOC se representan gráficamente en la Figura 4 y los resultados de FOG se representan gráficamente en la Figura 5.
A partir de los resultados se puede ver que la composición estabilizante de conformidad con la presente invención (Ejemplo 21) tiene valores VOC y FOG significativamente menores, en comparación con la composición estabilizante comercial actual (Ejemplo 22).
Claims (14)
1. Uso de una composición estabilizante para estabilizar un poliol o poliuretano, donde la composición estabilizante comprende:
al menos una arilamina secundaria que tiene la fórmula I:
donde:
R o cada R, que puede ser igual o diferente, denota independientemente un grupo hidrocarbilo opcionalmente sustituido que tiene al menos 5 átomos de carbono;
x e y son cada una independientemente de 0 a 5, siempre que al menos x o y sean al menos 1; y
un antioxidante fenólico tiene un peso molecular de al menos 390, tanto la composición estabilizante como la arilamina secundaria son líquidas a 25°C y la presión atmosférica es de 101.325 kPa, y son sustancialmente libres de difenilamina y de antioxidantes de difenilamina alquilada inferior.
2. El uso de conformidad con la reivindicación 1, donde el grupo hidrocarbilo opcionalmente sustituido tiene al menos 6 átomos de carbono, al menos 7 átomos de carbono, al menos 8 átomos de carbono o al menos 9 átomos de carbono.
3. El uso de conformidad con la reivindicación 1 o la reivindicación 2, donde al menos uno de x y/o y es mayor que cero, y donde x e y son cada uno independientemente:
a. de 0 a 4;
b. de 0 a 3;
c. de 0 a 2;
d. 1.
4. El uso de conformidad con la reivindicación 3, donde x e y son iguales, opcionalmente en donde x e y son ambos 1.
5. El uso de conformidad con cualquiera de las reivindicaciones 1 a 4, donde la composición estabilizante está libre de difenilaminas t-butiladas.
6. El uso de conformidad con una cualquiera de las reivindicaciones 1 a 5, donde el grupo o los grupos hidrocarbilo es o son grupos hidrocarbilo alifáticos, opcionalmente
donde el grupo o los grupos hidrocarbilo alifáticos se selecciona o se seleccionan de alquilo, alquenilo y alquinilo, opcionalmente en cada caso sustituido con otros grupos funcionales, o contienen otros enlaces funcionales, que opcionalmente incluyen heteroátomos, opcionalmente
donde el grupo o los grupos hidrocarbilo alifáticos se selecciona o se seleccionan de grupos alquilo opcionalmente sustituidos.
7. El uso de conformidad con cualquiera de las reivindicaciones 1 a 5, donde el o cada grupo hidrocarbilo comprende un grupo aralquilo o un grupo alcarilo.
8. El uso de conformidad con cualquiera de las reivindicaciones 1 a 7, donde la composición estabilizante está sustancialmente libre de arilaminas secundarias o terciarias que tienen presiones de vapor mayores que 0,03 Pa a 20°C; y/o
donde "sustancialmente libre" denota con respecto a un componente individual que ese componente está presente (si es que lo está) en una cantidad:
b. menor que el 1,5% p/p;
c. menor que el 1,0%;
d. menor que el 0,5% p/p; o
e. menor que el 0,2% p/p
de la composición estabilizante, opcionalmente
donde la cantidad total de cualquiera de dichos componentes individuales presentes en la composición es: g. menor que el 1,5% p/p;
h. menor que el 1,0%;
i. menor que el 0,5% p/p; o
j. menor que el 0.2% p/p de la composición estabilizante.
9. El uso de conformidad con cualquiera de las reivindicaciones 1 a 8, donde el antioxidante fenólico tiene un peso molecular de:
a. al menos 400;
b. al menos 410;
c. al menos 420;
d. al menos 430;
e. al menos 440;
f. al menos 450;
g. al menos 460;
h. al menos 470;
i. al menos 480; y/o
donde el antioxidante fenólico comprende un grupo fenol que está sustituido, opcionalmente sustituido dos veces, opcionalmente en ese caso en las posiciones orto al grupo -OH en el fenol, opcionalmente donde el o cada sustituyente comprende un grupo alquilo, opcionalmente un grupo alquilo de cadena ramificada, opcionalmente tbutilo.
10. Una composición estabilizante que comprende un poliol y una composición estabilizante que comprende: al menos una arilamina secundaria que tiene la fórmula I:
donde:
R o cada R, que puede ser igual o diferente, denota independientemente un grupo hidrocarbilo opcionalmente sustituido que tiene al menos 5 átomos de carbono;
x e y son cada una independientemente de 0 a 5, siempre que al menos x o y sean al menos 1; y
un antioxidante fenólico tiene un peso molecular de al menos 390, tanto la composición estabilizante como la arilamina secundaria son líquidas a 25°C y la presión atmosférica es de 101.325 kPa, y son sustancialmente libres de difenilamina y de antioxidantes de difenilamina alquilada inferior.
11. Una composición estabilizante que comprende un poliuretano y una composición estabilizante que comprende: al menos una arilamina secundaria que tiene la fórmula I:
donde:
R o cada R, que puede ser igual o diferente, denota independientemente un grupo hidrocarbilo opcionalmente sustituido que tiene al menos 5 átomos de carbono;
x e y son cada una independientemente de 0 a 5, siempre que al menos x o y sean al menos 1; y
un antioxidante fenólico tiene un peso molecular de al menos 390, tanto la composición estabilizante como la arilamina secundaria son líquidas a 25°C y la presión atmosférica es de 101.325 kPa, y son sustancialmente libres de difenilamina y de antioxidantes de difenilamina alquilada inferior.
12. Un artículo que comprende la composición estabilizada de la reivindicación 10 o la reivindicación 11.
13. Un proceso para estabilizar una composición polimérica, que comprende incorporar o aplicar una composición estabilizante a un poliuretano o poliol, donde la composición estabilizante comprende:
al menos una arilamina secundaria que tiene la fórmula I:
donde:
R o cada R, que puede ser igual o diferente, denota independientemente un grupo hidrocarbilo opcionalmente sustituido que tiene al menos 5 átomos de carbono;
x e y son cada una independientemente de 0 a 5, siempre que al menos x o y sean al menos 1; y
un antioxidante fenólico tiene un peso molecular de al menos 390, tanto la composición estabilizante como la arilamina secundaria son líquidas a 25°C y la presión atmosférica es de 101.325 kPa, y son sustancialmente libres de difenilamina y de antioxidantes de difenilamina alquilada inferior.
14. Un proceso para producir un poliuretano, que comprende añadir una composición estabilizante a un poliol y luego provocar la reacción con isocianato para formar un poliuretano, donde la composición estabilizante comprende: al menos una arilamina secundaria que tiene la fórmula I:
donde:
R o cada R, que puede ser igual o diferente, denota independientemente un grupo hidrocarbilo opcionalmente sustituido que tiene al menos 5 átomos de carbono;
x e y son cada una independientemente de 0 a 5, siempre que al menos x o y sean al menos 1; y
un antioxidante fenólico tiene un peso molecular de al menos 390, tanto la composición estabilizante como la arilamina secundaria son líquidas a 25°C y la presión atmosférica es de 101.325 kPa, y son sustancialmente libres de difenilamina y de antioxidantes de difenilamina alquilada inferior.
Applications Claiming Priority (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| GB1403714.7A GB2523756B (en) | 2014-03-03 | 2014-03-03 | Antioxidant compositions |
| PCT/EP2015/053663 WO2015132087A1 (en) | 2014-03-03 | 2015-02-20 | Antioxidant compositions |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| ES2804720T3 true ES2804720T3 (es) | 2021-02-09 |
Family
ID=50490700
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| ES15706014T Active ES2804720T3 (es) | 2014-03-03 | 2015-02-20 | Composiciones antioxidantes |
Country Status (7)
| Country | Link |
|---|---|
| US (1) | US20170073497A1 (es) |
| EP (1) | EP3114160B1 (es) |
| CN (1) | CN106164152B (es) |
| ES (1) | ES2804720T3 (es) |
| GB (1) | GB2523756B (es) |
| HU (1) | HUE050027T2 (es) |
| WO (1) | WO2015132087A1 (es) |
Families Citing this family (6)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| GB2523756B (en) | 2014-03-03 | 2017-01-11 | Addivant Switzerland Gmbh | Antioxidant compositions |
| GB2549061B (en) | 2015-09-03 | 2020-04-01 | Si Group Switzerland Chaa Gmbh | Stabilising Compositions |
| GB2579405B (en) | 2018-11-30 | 2022-09-14 | Si Group Switzerland Chaa Gmbh | Antioxidant compositions |
| GB2590910A (en) | 2019-12-24 | 2021-07-14 | Si Group Switzerland Chaa Gmbh | Composition |
| EP4015550A1 (de) * | 2020-12-18 | 2022-06-22 | Covestro Deutschland AG | Thermoplastische formmasse mit guten mechanischen eigenschaften |
| CN116218030A (zh) * | 2023-03-15 | 2023-06-06 | 上海石化西尼尔化工科技有限公司 | 一种抗烧芯抗氧化组合物及其制备方法和应用 |
Family Cites Families (34)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US2943112A (en) | 1957-11-06 | 1960-06-28 | Pennsalt Chemicals Corp | Alkylation of diphenylamine |
| US3496230A (en) | 1966-02-17 | 1970-02-17 | American Cyanamid Co | Process for mixture of mono- and dialkyl-diphenylamines |
| US3567664A (en) * | 1968-10-15 | 1971-03-02 | Olin Corp | Polyurethane foams stabilized against scorch with a mixture of butylated hydroxy toluene and p,p'-dioctyl diphenyl amine |
| US4021385A (en) * | 1974-12-30 | 1977-05-03 | Basf Wyandotte Corporation | Polyurethane foams resistant to discoloration |
| US4007230A (en) * | 1975-02-24 | 1977-02-08 | The Dow Chemical Company | Antioxidant composition for stabilizing polyols |
| ZA887069B (en) * | 1987-09-25 | 1989-05-30 | Uniroyal Chem Co Inc | Polypropylene stabilized against oxidative degradation with mixtures of diarylemine derivatives and sterically hindered phenols |
| US4837259A (en) * | 1987-09-25 | 1989-06-06 | Uniroyal Chemical Company, Inc. | Polypropylene stabilized against oxidative degradation with mixtures of diarylamine derivatives and sterically hindered phenols |
| JP2539677B2 (ja) | 1989-01-13 | 1996-10-02 | 日本石油株式会社 | 潤滑油組成物 |
| US4933374A (en) * | 1989-05-24 | 1990-06-12 | R. T. Vanderbilt Company, Inc. | Stabilizer compositions for polyols and polyurethane foam |
| US5238606A (en) * | 1990-09-28 | 1993-08-24 | Uniroyal Chemical Company, Inc. | Stabilization of polypols with liquid antiscorch composition |
| IT1247144B (it) * | 1991-03-07 | 1994-12-12 | Enichem Sintesi | Composizioni stabilizzanti per polimeri organici |
| CA2086970A1 (en) * | 1992-01-24 | 1993-07-25 | Michelle M. Cervenka | Low ash lubricating oil compositions |
| JPH05323496A (ja) * | 1992-03-24 | 1993-12-07 | Konica Corp | 写真用支持体 |
| US5269961A (en) | 1993-02-26 | 1993-12-14 | Uniroyal Chemical Company, Inc. | Stabilized polyether polyol and polyurethane foam obtained therefrom |
| US5256333A (en) * | 1993-03-25 | 1993-10-26 | Uniroyal Chemical Company, Inc. | Stabilized polyether polyol and polyurethane foam obtained therefrom |
| US5695689A (en) * | 1994-10-04 | 1997-12-09 | Bayer Aktiengesellschaft | Polyether polyols stabilized with tocopherol |
| US5571453A (en) * | 1994-10-25 | 1996-11-05 | Uniroyal Chemical Company, Inc. | Stabilized polyether polyol and polyurethane foam obtained therefrom |
| KR100479694B1 (ko) * | 1996-03-04 | 2005-07-21 | 가부시끼가이샤 이노아꾸 코포레이션 | 밀폐제용폴리우레탄폼과이를사용하는컨디셔너용문 |
| SG65759A1 (en) | 1997-06-06 | 1999-06-22 | Ciba Sc Holding Ag | Nonylated diphenylamines |
| DE69820285T2 (de) * | 1997-09-30 | 2004-10-14 | Uniroyal Chemical Co., Inc., Middlebury | Stabilisierter polyether und daraus hergestellter polyurethanschaumstoff |
| US6303052B1 (en) | 1999-03-02 | 2001-10-16 | Condea Vista Company | Antioxidant compostions |
| US20040171722A1 (en) * | 2003-02-28 | 2004-09-02 | Brown William R. | Flame retardant polyurethanes and additive compositions for use in producing them |
| US7189875B2 (en) | 2003-04-04 | 2007-03-13 | Crompton Corporation | Diphenylamine alkylated with olefin mixtures containing fractions with varying degrees of activity |
| US7153901B2 (en) * | 2003-11-21 | 2006-12-26 | Albemarle Corporation | Flame retardant, additive compositions, and flame retardant polyurethanes |
| DE102004036965A1 (de) * | 2004-07-30 | 2006-02-16 | Basf Ag | Stabilisatorzusammensetzung aus flüssigen und festen UV-Absorbern |
| US20060264540A1 (en) * | 2005-05-19 | 2006-11-23 | Gelbin Michael E | Stabilizer blend for improved chlorine resistance |
| US7928045B2 (en) * | 2006-02-28 | 2011-04-19 | Chemtura Corporation | Stabilizing compositions for lubricants |
| US7902280B2 (en) * | 2007-02-26 | 2011-03-08 | Chemtura Corporation | Liquid styrenated phenolic compositions and processes for forming same |
| CN101778893B (zh) * | 2007-08-01 | 2012-11-28 | 巴斯夫欧洲公司 | 液体抗氧化剂混合物 |
| EP2318492A4 (en) * | 2008-06-03 | 2012-04-11 | Inolex Investment Corp | PROCESS FOR LUBRICATING FOOD PROCESSING EQUIPMENT AND RELATED FOOD QUALITY HAVING HIGH-TEMPERATURE LUBRICANTS AND COMPOSITIONS |
| US8110532B2 (en) * | 2008-11-24 | 2012-02-07 | Chemtura Corporation | Antioxidant compositions |
| US8716359B2 (en) | 2010-03-18 | 2014-05-06 | Vanderbilt Chemicals, Llc | Polyurethane foam scorch inhibitor |
| EP2705082B1 (en) * | 2011-05-02 | 2015-09-23 | Basf Se | 5h-furan-2-one derivatives for stabilization of organic material |
| GB2523756B (en) | 2014-03-03 | 2017-01-11 | Addivant Switzerland Gmbh | Antioxidant compositions |
-
2014
- 2014-03-03 GB GB1403714.7A patent/GB2523756B/en not_active Expired - Fee Related
-
2015
- 2015-02-20 EP EP15706014.6A patent/EP3114160B1/en not_active Revoked
- 2015-02-20 ES ES15706014T patent/ES2804720T3/es active Active
- 2015-02-20 WO PCT/EP2015/053663 patent/WO2015132087A1/en not_active Ceased
- 2015-02-20 CN CN201580011764.3A patent/CN106164152B/zh active Active
- 2015-02-20 US US15/123,342 patent/US20170073497A1/en not_active Abandoned
- 2015-02-20 HU HUE15706014A patent/HUE050027T2/hu unknown
Also Published As
| Publication number | Publication date |
|---|---|
| EP3114160B1 (en) | 2020-04-15 |
| HUE050027T2 (hu) | 2020-11-30 |
| CN106164152A (zh) | 2016-11-23 |
| CN106164152B (zh) | 2019-12-03 |
| GB2523756B (en) | 2017-01-11 |
| EP3114160A1 (en) | 2017-01-11 |
| GB2523756A (en) | 2015-09-09 |
| US20170073497A1 (en) | 2017-03-16 |
| GB2523756A8 (en) | 2015-09-16 |
| WO2015132087A1 (en) | 2015-09-11 |
| GB201403714D0 (en) | 2014-04-16 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| ES2804720T3 (es) | Composiciones antioxidantes | |
| ES2979216T3 (es) | Composición | |
| CA2792850C (en) | Polyurethane foam scorch inhibitor | |
| WO2017037205A1 (en) | Composition | |
| US5238606A (en) | Stabilization of polypols with liquid antiscorch composition | |
| US12168726B2 (en) | Antioxidant compositions | |
| JP2023509893A (ja) | 安定剤組成物 | |
| US20190248950A1 (en) | Use of oligomeric sterically hindered phenol for stabilization of polyols and polyurethanes |
