ES2804900T3 - Partículas de óxido de metal de transición a base de litio-níquel-manganeso, su producción y su uso como material de electrodo - Google Patents

Partículas de óxido de metal de transición a base de litio-níquel-manganeso, su producción y su uso como material de electrodo Download PDF

Info

Publication number
ES2804900T3
ES2804900T3 ES16753593T ES16753593T ES2804900T3 ES 2804900 T3 ES2804900 T3 ES 2804900T3 ES 16753593 T ES16753593 T ES 16753593T ES 16753593 T ES16753593 T ES 16753593T ES 2804900 T3 ES2804900 T3 ES 2804900T3
Authority
ES
Spain
Prior art keywords
lithium
transition metal
metal oxide
oxide particles
particles
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Active
Application number
ES16753593T
Other languages
English (en)
Inventor
Margret Wohlfahrt-Mehrens
Peter Axmann
Wolfgang Weirather
Giulio Gabrielli
Marilena Mancini
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Zentrum fuer Sonnenenergie und Wasserstoff Forschung Baden Wuerttemberg
Original Assignee
Zentrum fuer Sonnenenergie und Wasserstoff Forschung Baden Wuerttemberg
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Zentrum fuer Sonnenenergie und Wasserstoff Forschung Baden Wuerttemberg filed Critical Zentrum fuer Sonnenenergie und Wasserstoff Forschung Baden Wuerttemberg
Application granted granted Critical
Publication of ES2804900T3 publication Critical patent/ES2804900T3/es
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01G—COMPOUNDS CONTAINING METALS NOT COVERED BY SUBCLASSES C01D OR C01F
    • C01G53/00—Compounds of nickel
    • C01G53/40—Complex oxides containing nickel and at least one other metal element
    • C01G53/42—Complex oxides containing nickel and at least one other metal element containing alkali metals, e.g. LiNiO2
    • C01G53/44—Complex oxides containing nickel and at least one other metal element containing alkali metals, e.g. LiNiO2 containing manganese
    • C01G53/54—Complex oxides containing nickel and at least one other metal element containing alkali metals, e.g. LiNiO2 containing manganese of the type (Mn2O4)-, e.g. Li(NixMn2-x)O4 or Li(MyNixMn2-x-y)O4
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01G—COMPOUNDS CONTAINING METALS NOT COVERED BY SUBCLASSES C01D OR C01F
    • C01G53/00—Compounds of nickel
    • C01G53/40—Complex oxides containing nickel and at least one other metal element
    • C01G53/42—Complex oxides containing nickel and at least one other metal element containing alkali metals, e.g. LiNiO2
    • C01G53/44—Complex oxides containing nickel and at least one other metal element containing alkali metals, e.g. LiNiO2 containing manganese
    • C01G53/52—Complex oxides containing nickel and at least one other metal element containing alkali metals, e.g. LiNiO2 containing manganese of the type (Mn2O4)2-, e.g. Li2(NixMn2-x)O4 or Li2(MyNixMn2-x-y)O4
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/05—Accumulators with non-aqueous electrolyte
    • H01M10/052—Li-accumulators
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/05—Accumulators with non-aqueous electrolyte
    • H01M10/052—Li-accumulators
    • H01M10/0525—Rocking-chair batteries, i.e. batteries with lithium insertion or intercalation in both electrodes; Lithium-ion batteries
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/48—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides
    • H01M4/50—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides of manganese
    • H01M4/505—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides of manganese of mixed oxides or hydroxides containing manganese for inserting or intercalating light metals, e.g. LiMn2O4 or LiMn2OxFy
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/48—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides
    • H01M4/52—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides of nickel, cobalt or iron
    • H01M4/525—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides of nickel, cobalt or iron of mixed oxides or hydroxides containing iron, cobalt or nickel for inserting or intercalating light metals, e.g. LiNiO2, LiCoO2 or LiCoOxFy
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2002/00—Crystal-structural characteristics
    • C01P2002/60—Compounds characterised by their crystallite size
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2002/00—Crystal-structural characteristics
    • C01P2002/70—Crystal-structural characteristics defined by measured X-ray, neutron or electron diffraction data
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2002/00—Crystal-structural characteristics
    • C01P2002/70—Crystal-structural characteristics defined by measured X-ray, neutron or electron diffraction data
    • C01P2002/72—Crystal-structural characteristics defined by measured X-ray, neutron or electron diffraction data by d-values or two theta-values, e.g. as X-ray diagram
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2004/00—Particle morphology
    • C01P2004/01—Particle morphology depicted by an image
    • C01P2004/03—Particle morphology depicted by an image obtained by SEM
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2004/00—Particle morphology
    • C01P2004/30—Particle morphology extending in three dimensions
    • C01P2004/32—Spheres
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2004/00—Particle morphology
    • C01P2004/60—Particles characterised by their size
    • C01P2004/61—Micrometer sized, i.e. from 1-100 micrometer
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2006/00—Physical properties of inorganic compounds
    • C01P2006/11—Powder tap density
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2006/00—Physical properties of inorganic compounds
    • C01P2006/40—Electric properties
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M2004/021—Physical characteristics, e.g. porosity, surface area
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M2004/026—Electrodes composed of, or comprising, active material characterised by the polarity
    • H01M2004/027—Negative electrodes
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
    • Y02E60/10—Energy storage using batteries

Landscapes

  • Chemical & Material Sciences (AREA)
  • Inorganic Chemistry (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Electrochemistry (AREA)
  • General Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Manufacturing & Machinery (AREA)
  • Materials Engineering (AREA)
  • Battery Electrode And Active Subsutance (AREA)
  • Inorganic Compounds Of Heavy Metals (AREA)

Abstract

Procedimiento para la producción de partículas de óxido de metal de transición de fórmula general (1): LiMn1,5+yNi0,5-y-zMzO4 (1), en donde M comprende uno o más elementos de Co, Mg, Fe y Zn, y es un valor de 0 a menos de 0,5, z es un valor de 0 a 0,1, y (y+z) es un valor menor que 0,5, comprendiendo el procedimiento las etapas de (a) hacer reaccionar una solución acuosa de sales de manganeso, sales de níquel y opcionalmente una o más sales adicionales de los elementos Co, Mg, Fe y Zn con una solución acuosa de un hidróxido de metal alcalino y NH3 para precipitar un precursor de metal de transición libre de litio de la mezcla de reacción, en donde la relación molar inicial de iones OH- respecto a iones metálicos (OH-:M2+)<1,95 y en donde la concentración de iones NH4 + en la mezcla de reacción después de establecer un equilibrio químico es 0,05 mol/l o más, (b) aislar y opcionalmente secar el precursor de metal de transición libre de litio precipitado de la mezcla de reacción, (c) hacer reaccionar el precursor de metal de transición libre de litio con una solución acuosa de un compuesto de litio descomponible térmicamente para obtener un precursor de metal de transición que contiene litio, y (d) calcinar el precursor de metal de transición que contiene litio a una temperatura de 300 °C-800 °C.

Description

DESCRIPCIÓN
Partículas de óxido de metal de transición a base de litio-níquel-manganeso, su producción y su uso como material de electrodo
Campo de la invención
La presente invención se refiere a un procedimiento para producir partículas de óxido de metal de transición a base de litio-níquel-manganeso, las partículas de óxido de metal de transición obtenibles por el procedimiento y su uso como material de electrodo. En particular, la presente invención se refiere a partículas de óxido de metal de transición a base de litio-níquel-manganeso en forma sobrelitiada con una alta densidad de compactación, un procedimiento para su producción y su uso como material de cátodo en baterías de litio.
Antecedentes de la invención
Para el uso de baterías de iones de litio, aumentar la densidad de energía es un objetivo de optimización esencial. A nivel material, el potencial de trabajo y la capacitancia específica determinan la densidad de energía. A nivel de la celda, la densidad de empaquetamiento del material activo en polvo también es importante.
La capa de óxidos de óxido de litio y cobalto LiCoO2 (LCO), LiNh/3Mn1/3Co1/3O2 (NMC) y LiNi0,85Co0,10Al0,05O2 (NCA), que normalmente se usan como material activo del cátodo en celdas comerciales de iones de litio, alcanzan valores de capacitancia específica entre 150 y 180 mAh/g, la espinela de manganeso-litio LiMn2O4 (LMO) se usa con valores prácticos de aproximadamente 110 mAh/g.
- Espinelas de alto voltaje de litio-níquel-manganeso
Los óxidos de capa rica en manganeso y litio del tipo xLi2MnO3 (1-x)LiMO2 (con M generalmente Ni, Co y Mn) se están desarrollando como materiales prometedores de la próxima generación, pero aún no están en uso. En comparación con los materiales usados comercialmente hasta ahora, alcanzan valores de capacitancia específica significativamente más altos de 250-280 mAh/g. Sin embargo, estos valores máximos solo se alcanzan a bajas tasas de corriente. Incluso a una tasa de corriente moderada de 1 C, los valores de capacitancia caen por debajo de 180 mAh/g y entran en el intervalo de los óxidos de capa que ya se usan comercialmente. También contienen el costoso elemento cobalto. Otra desventaja clara de esta clase de materiales es su inestabilidad estructural: a medida que avanza el ciclo, la estructura de la capa cambia a una estructura cada vez más parecida a una espinela, lo que conduce a una reducción significativa en el potencial de trabajo y, por lo tanto, a una pérdida de densidad de energía. Aún no se han encontrado soluciones.
Por lo tanto, las partículas de óxido de metal de transición a base de litio-níquel-manganeso del tipo espinela (LNMS) son materiales de electrodo prometedores en baterías de iones de litio. Se caracterizan particularmente por una meseta de alto voltaje de 4,7 V frente a Li/Li+. El principio redox de la conversión electroquímica se puede describir para los compuestos de la fórmula Ü1,0NixMn2-xO4-5. Se puede intercambiar un ion de litio/electrón por unidad de fórmula, que corresponde a una capacitancia específica de 147 mAh/g. Desde un punto de vista estequiométrico, tanto el contenido de níquel x como el contenido de oxígeno 8 pueden variar. La distribución de los estados de oxidación formales y la curva de voltaje electroquímico resultante de los materiales se describe mediante la fórmula Li[Ni(N)xMn(m)1_2x+28Mn(IV)1+x-28]O4-8. Dependiendo de x y 8, pueden ocurrir dos mesetas de voltaje: a) una meseta a 4,1 V frente a Li/Li+ que se puede asignar al par redox Mn(IlI)/Mn(IV), con una utilización de electrones (1-2x+8)/iones de litio por unidad de fórmula; b) una meseta a 4,7 V frente a Li/Li+ para el proceso redox Ni(II)/(IV) con una utilización de electrones (2x-28)/iones de litio por unidad de fórmula. La fase totalmente sustituida Li[Ni(II)0,5Mn(IV)1,5]O4,0 se obtiene a x = 0,5 y 8 = 0, con una meseta de voltaje única a 4,7 V frente a Li/Li+.
El voltaje de trabajo del LNMS es mucho más alto que los materiales usados comercialmente y, por lo tanto, contribuye proporcionalmente al aumento de la densidad de energía de la celda. Para explotar completamente la contribución de densidad de energía de los LNMS en la celda de la batería, los materiales usados deben empaquetarse lo más herméticamente posible en la celda. Esto requiere una alta densidad de polvo en particular. Por lo tanto, es importante fabricar los materiales para que tengan una alta densidad de polvo y una distribución adecuada de forma y tamaño. Al mismo tiempo, el procedimiento de producción debe ser económico y simple. - Procedimiento de producción de espinelas de alto voltaje de litio-níquel-manganeso
En la técnica anterior se describen diversos procedimientos de producción para espinelas de alto voltaje de litioníquel-manganeso.
En la síntesis sol-gel, las dispersiones coloidales, llamadas soles, se generan a partir de reactivos solubles, que a través del envejecimiento se convierten en una red tridimensional sólida, el gel. El gel es un precursor químico del producto. Los productos tienen un pequeño tamaño de cristalito, lo que aumenta la capacidad de carga actual y, por lo tanto, es deseable. Al mismo tiempo, tienen una gran área de superficie que, especialmente en aplicaciones de alto voltaje, promueve las reacciones secundarias indeseables. Sin embargo, el procedimiento de producción es muy costoso. Ajustar la escala a estándares técnicos, por lo tanto, no es sensato. Por lo tanto, el procedimiento se usa generalmente en el área puramente científico-experimental.
También se describen variantes de síntesis de estado sólido puro, que se usan de diversas maneras en la producción de materiales de batería. Son particularmente importantes en la producción técnica de LiCoO2 como material de cátodo. En el procedimiento, los óxidos, carbonatos u otros compuestos de partida cristalinos se mezclan y luego se tratan térmicamente. Las partículas usadas generalmente tienen una alta densidad y baja porosidad. Es necesario moler los reactivos individual o conjuntamente para reducir el tamaño de partícula, para asegurar una distribución lo más homogénea posible de las partículas en la mezcla y para acortar las trayectorias de difusión en la etapa de calcinación. A diferencia del procedimiento sol-gel, las partículas usadas son generalmente de tamaño microscópico, por lo que las trayectorias de difusión para la reacción son comparativamente largas. Para acelerar y completar la conversión, las reacciones se llevan a cabo a altas temperaturas, que en el LNMS pueden ser de 800 °C a 900 °C. Las temperaturas de calcinación son un parámetro crítico para el LNMS: la espinela de níquelmanganeso tiende a liberar oxígeno de la red a temperaturas superiores a 700 °C. En el procedimiento, se forman fases deficientes en oxígeno, y el óxido de níquel NiO puede separarse de la red como una fase separada. Sin embargo, este procedimiento es reversible. Si una calcinación a alta temperatura es seguida por un procedimiento de curación a 700 °C, el NiO puede disolverse nuevamente en la red y las vacantes de oxígeno se curan. De esta manera, la estequiometría diana deseada puede establecerse nuevamente a nivel cristalino.
Sin embargo, desde un punto de vista técnico, este proceso de curación lleva mucho tiempo y, por lo tanto, es costoso, si no hay defectos en la red que perjudiquen el comportamiento electroquímico. Las muestras obtenidas de esta manera tienen densidades más altas que las del proceso sol-gel y tienen un área superficial específica más baja. Luego, se requieren procesos de molienda para ajustar los materiales a la especificación de tamaño de partícula deseada, lo que a su vez aumenta el coste del proceso técnico. Además, la contaminación no puede excluirse durante el proceso de molienda.
En ambos procedimientos descritos, sol-gel y síntesis en estado sólido, deben usarse materiales de partida altamente puros. Las altas demandas de calidad y pureza de las materias primas aumentan los costes para el suministro de las materias primas.
Además de estos procedimientos, se describen procedimientos combinados en los que se produce un precursor, por ejemplo, un carbonato, óxido o hidróxido de metal de transición, que luego se hace reaccionar con cantidades estequiométricas de un compuesto de litio para obtener el producto final. Los requisitos de pureza para los reactivos son menos altos con este procedimiento, ya que las impurezas solubles se eliminan en el proceso de filtración y lavado del precipitado y, por lo tanto, no permanecen en el producto. Dichos materiales esféricos también se describen para la clase de LNMS. Sin embargo, las densidades máximas de polvo alcanzadas por los productos son bajas.
Wang y col. (Journal of Power Sources, 274 (2015) 451-457) describen, en base a un análisis de parámetros, que mediante la precipitación de hidróxidos con la composición Ni0,25Mn0,75(OH)2 en presencia de NH3 se pueden obtener densidades de compactación en el intervalo de 0,7-1,5 g/cm3. Los aglomerados secundarios están formados por cristalitos primarios en forma de plaquitas, que se disponen en el grano como un castillo de naipes. Esta disposición conduce a la formación de cavidades correspondientes en el grano, que explican los bajos valores de densidad de compactación. Para sinterizar tales partículas en granos densos, tendrían que usarse altas temperaturas; el resultado sería un crecimiento cristalino y una segregación no deseada de NiO.
- Óxidos de metales de transición sobrelitiados
Para su uso en celdas de batería, es regularmente necesario que los electrodos positivo y negativo tengan el mismo estado de carga durante el ensamblaje. Si desea usar el material activo en forma de Li[Ni(II)0,5Mn(IV)1,5]O4,0 y también usar las fases ricas en litio, el contraelectrodo puede ser llevado al mismo estado de carga, por ejemplo, por litiación previa. En este caso, ambos electrodos se ensamblarían en un estado parcialmente cargado.
Si la litiación previa del ánodo no es fácil de implementar debido a circunstancias técnicas, puede ser útil suministrar el material para la construcción de la celda en forma sobrelitiada Lh+x[Ni(N)0,5Mn(IV)1,5]O4,0 (0<x<1,5). En este caso, no es necesaria la litiación previa del electrodo negativo y el ensamblaje se realiza en un estado completamente descargado. El material sobrelitiado Lh+x[Ni(N)0,5Mn(IV)1,5]O4,0 también puede usarse ventajosamente como un aditivo en celdas con materiales de ánodo como silicio, carbono amorfo u otros materiales comparables que están sujetos a una pérdida inicial irreversible alta. Aquí, el exceso de litio x del material de cátodo se puede usar para compensar las pérdidas en el ánodo. Después de la compensación, el aditivo funciona como material de cátodo en la meseta de alto voltaje en la celda.
Por lo tanto, es importante proporcionar materiales que tengan una alta capacitancia y buena capacidad de carga, y al mismo tiempo fabricarlos para que tengan altas densidades de compactación y una distribución adecuada de formas y tamaños. Además, es importante proporcionar un proceso con el cual los materiales de alta densidad se puedan convertir fácilmente en su forma sobrelitiada. Además, todas las etapas en el proceso de producción deben ser económicos y técnicamente simples de implementar.
Los materiales de electrodo particularmente prometedores en las baterías de iones de litio son espinelas sobrelitiadas del tipo LÍ 2 M 2 O 4 . Su producción química se basa en la producción de una espinela de la composición de partida LNVI2O4. Esto se implementa en un proceso de reducción posterior en presencia de una fuente de litio. Dado que estos compuestos están sujetos a cambios estructurales a temperaturas más altas, se deben seleccionar los reactivos y las condiciones del proceso para que no se exceda la temperatura crítica.
Amine y col. (J. Electrochem. Soc., Vol. 143 (1996) No. 5, 1607-1613) producen un LiNi0,5Mn-i,5O4 finamente dividido a través de la síntesis sol-gel por descomposición térmica de los acetatos correspondientes. El producto obtenido se hace reaccionar con una solución de yoduro de litio en acetonitrilo. Se requiere un exceso de seis veces de yoduro de litio. La estequiometría del producto se indica con Li2Ni0,5Mn-i,5O4. El potencial de trabajo de este material es de 3 V frente a Li/Li+. Se alcanza una capacitancia máxima de 170 mAh/g; la capacitancia cae al 75 % de la capacitancia inicial en 30 ciclos. Este procedimiento tiene la desventaja de que se requieren excesos muy altos de yoduro de litio y el uso de disolventes tóxicos. El tiempo de reacción requerido de 13 horas es largo, y los disolventes y el exceso de yoduro de litio deben eliminarse en un procedimiento que requiere mucho tiempo.
West y col. (Electrochimica Acta, Vol. 45 (2000) 3141-3149) producen Li2Mn2O4 convirtiendo LiMn2O4 en una fusión de yoduro de litio. La reacción dura cinco horas, la temperatura es de 460 °C. Esta temperatura está justo por encima del punto de fusión del yoduro de litio (446 °C). Falta información sobre la producción y especificación del material de partida LiMn2O4. Los materiales que contienen níquel no se describen. En los primeros dos ciclos, se intercambia aproximadamente 1 litio por manganeso. No hay una meseta de 4,7 V. No hay información sobre la estabilidad del ciclo.
Peramunage y col. (J. Electrochem. Soc., Vol. 145 (1998) No. 4, 1131-1136) usan un Lh,-iMn2O4 como compuesto de partida, que se genera por conversión térmica de MnO2 con LiOH. Para la litiación, el material previamente secado se coloca en hexano seco. Se añaden lentamente cantidades estequiométricas de una solución 2,5 M de butil-litio en hexano con agitación vigorosa. El Li2Mn2O4 resultante se lava luego con hexano y se seca. 1,4 Li/Mn2 se utilizan electroquímicamente, lo que, basado en Li2Mn2O4, corresponde a una capacitancia específica de 198 mAh/g. Aproximadamente el 60 % de esta capacitancia se descarga en una meseta a 4 V frente a Li/Li+, después cada 20 % de la capacitancia a 2,8 V y 2,2 V frente a Li/Li+.
Park y col. (Electrochemical and Solid-State Letters, 8 (2005) A163-A167) producen un LiNi0,5Mn-i,5O4 usando un proceso de pirólisis por pulverización ultrasónica a partir de los nitratos metálicos correspondientes. Los autores muestran que LiNi0,5Mn-i,5O4 en el que la meseta de 3 V se puede ciclar electroquímicamente (LiNi0,5Mn-i,5O4 ^ Li2Niü,5Mn1,5O4). No se describe una conversión química o electroquímica en Li2Ni0,5Mn1,5O4.
Todos los procedimientos descritos para la litiación son muy complejos. Requieren reactivos críticos como el butillitio, disolventes tóxicos o altas temperaturas y, por lo tanto, no son adecuados para la conversión a gran escala. Por lo tanto, existe la necesidad de procedimientos para la producción de partículas de óxido de metal de transición a base de litio-níquel-manganeso, en particular partículas de óxido de metal de transición a base de litio-níquelmanganeso sobrelitiadas, que superen las desventajas de los procedimientos descritos en la técnica anterior. En particular, los materiales obtenidos deberían estar formados por pequeños cristalitos para permitir una rápida cinética de carga/descarga; sin embargo, los pequeños cristalitos generalmente requieren bajas temperaturas de conversión y los proceso adecuados para esto generalmente no conducen a las densidades de grano requeridas. Al mismo tiempo, sin embargo, la densidad de grano de los materiales debe ser alta para lograr altos niveles de carga en las celdas. Además, el área superficial específica debe ser baja para suprimir las reacciones secundarias, pero esto solo se logra en la técnica anterior mediante procesos a alta temperatura.
Objetivo de la invención
Por lo tanto, la invención se basa en el objetivo de proporcionar materiales de óxido de metal de transición basados en litio-níquel-manganeso electroquímicamente altamente activos y de alta capacitancia que tienen un pequeño tamaño de cristalito y al mismo tiempo una alta densidad de polvo, y un procedimiento simple, económico y eficiente para su producción.
Resumen de la invención
El objetivo se logra proporcionando un procedimiento para la producción de partículas de óxido de metal de transición a base de litio-níquel-manganeso de acuerdo con la reivindicación 1, proporcionando un procedimiento para la producción de partículas de óxido de metal de transición a base de litio-níquel-manganeso sobrelitiadas de acuerdo con las reivindicaciones 8 y 11, los materiales producidos de acuerdo con las reivindicaciones 12 y 13 producidos mediante estos procedimientos y sus usos como material de electrodo de acuerdo con la reivindicación 14. Los refinamientos preferidos o particularmente convenientes de la invención se especifican en las reivindicaciones subordinadas.
Breve descripción de las figuras
Figuras 1a, b: Representación de la morfología de partículas obtenidas en función de la entrada de reactivo (a: visión general en el diagrama característico, b: visión general de la morfología).
Figura 2: difractograma de rayos X de un precursor de metal de transición libre de litio.
Figura 3: difractograma de rayos X de partículas de óxido de metal de transición que contienen litio producidas de acuerdo con la invención después de calcinación durante 3 horas a 350 °C y después de calcinación durante 10 horas a 700 °C.
Figura 4: controlabilidad del tamaño del cristalito por la influencia de la temperatura de calcinación.
Figura 5: distribución de forma de grano y distribución de formas de cristalito de partículas de óxido de metal de transición producidas de acuerdo con la invención.
Figuras 6a, b: visión general de la morfología de partículas de las realizaciones ejemplares en función de las concentraciones de NH3 y NH4+ en las aguas madres después de la precipitación del precursor de metal de transición (a: visión general en el diagrama característico, b: visión general de la morfología).
Figura 7: imágenes de SEM de las partículas del producto sobrelitiado obtenido en el ejemplo 1.
Figura 8: difractograma de rayos X del producto de fase pura sobrelitiado obtenido en el ejemplo 1.
Figura 9: estabilidad electroquímica y comportamiento de carga de un electrodo recubierto con cinta con partículas de óxido de metal de transición producidas de acuerdo con la invención.
Figura 10: curvas de potencial de Lh+xNi0,5Mn1,5O4 usadas en forma sobrelitiada, primer ciclo completo cuando se usan ambos niveles de potencial.
Figura 11: curvas potenciales de Lh+xNi0 5Mn15 O4 usadas en la forma sobrelitiada de los ciclos completos 5, 10 y 20.
Figura 12: comportamiento del ciclo del Lh+xNi0,5Mn1,5O4 usado en forma químicamente sobrelitiada
Figura 13: capacitancia específica de un material sobrelitiado de acuerdo con la invención después de la sobrelitiación electroquímica.
Figura 14: curvas de potencial cuando se usa el material sobrelitiado de acuerdo con la invención como un aditivo de electrodo para el material compuesto de electrodo en la media celda.
Figura 15: comportamiento del ciclo del material compuesto de electrodo en la media celda.
Figura 16: compensación de las pérdidas irreversibles de los ánodos mediante el uso del material compuesto de electrodo en la celda completa.
Descripción detallada de la invención
Sorprendentemente se ha descubierto en la presente invención que las desventajas de la técnica anterior se pueden resolver proporcionando un procedimiento en el que, en una primera etapa, se precipita un precursor de metal de transición libre de litio de una solución acuosa de sales de metal de transición mediante la adición de un hidróxido de metal alcalino y NH3 , en donde el hidróxido de metal alcalino se usa subestequiométricamente en relación con el contenido total de iones de metales de transición en la mezcla de reacción. Al añadir NH3 a la mezcla de reacción, se logra la precipitación completa a pesar del uso subestequiométrico de iones de hidróxido (iones OH-). En particular, es necesario que la concentración de iones de amonio (iones NH4+) obtenidos en la mezcla de reacción después de que se haya establecido el equilibrio químico sea de 0,05 mol/l o más. Como resultado, se puede obtener un precursor de metal de transición libre de litio con una morfología de partículas esféricas o esferoidales y, al mismo tiempo, se puede obtener una alta densidad de compactación, en donde estas propiedades de partículas también se conservan en las fases posteriores del procedimiento o incluso se mejoran. Por lo tanto, es particularmente ventajoso para lograr una morfología de partículas óptima el establecimiento de una relación de iones NH4+ respecto a NH3 en la mezcla de reacción como se describe a continuación después de establecer un equilibrio químico de la reacción de precipitación.
La presente invención se refiere de este modo a un procedimiento para producir partículas de óxido de metal de transición de fórmula general (1):
LiMn1,5+yNi0,5-y-zMzO4 (1),
en donde M comprende uno o más elementos de Co, Mg, Fe y Zn,
y es un valor de 0 a menos de 0,5,
z es un valor de 0 a 0,1, y
(y+z) es un valor de menos de 0,5,
el procedimiento comprende las etapas de:
(a) hacer reaccionar una solución acuosa de sales de manganeso, sales de níquel y opcionalmente una o más sales adicionales de los elementos Co, Mg, Fe y Zn con una solución acuosa de un hidróxido de metal alcalino y NH3 para precipitar un precursor de metal de transición libre de litio de la mezcla de reacción,
en donde la relación molar inicial de iones OH- respecto a iones metálicos (OH-:M2+)<1,95 y
en donde la concentración de iones NH4+ en la mezcla de reacción después de establecer un equilibrio químico es 0,05 mol/l o más,
(b) aislar y opcionalmente secar el precursor de metal de transición libre de litio precipitado de la mezcla de reacción,
(c) hacer reaccionar el precursor de metal de transición libre de litio con una solución acuosa de un compuesto de litio descomponible térmicamente para obtener un precursor de metal de transición que contiene litio, y (d) calcinar el precursor de metal de transición que contiene litio a una temperatura de 300 °C-800 °C.
De acuerdo con el procedimiento de la presente invención, la producción de los materiales de alta densidad y alta capacitancia de acuerdo con la invención se realiza de este modo a través de varias fases intermedias (a) a (d) y, opcionalmente, (e). En la etapa de procedimiento (a), se produce primero un precursor libre de litio de alta densidad (precursor libre de litio), que posteriormente se aísla en la etapa de procedimiento (b) y se seca opcionalmente. El precursor libre de litio se convierte luego en la etapa (c) por reacción con un compuesto que contiene litio descomponible térmicamente en un precursor que contiene litio de alta densidad (precursor que contiene litio). Las partículas de óxido de metal de transición de acuerdo con la invención se obtienen calcinando el precursor que contiene litio en la etapa (d).
Para producir partículas de óxido de metal de transición sobrelitiadas, las partículas de óxido de metal de transición, en particular las partículas de óxido de metal de transición que contienen litio obtenidas en la etapa (d), se hacen reaccionar en una reacción en fase sólida por reacción con un compuesto que contiene litio en presencia de un agente reductor.
Etapa de procedimiento (a): producción de un precursor de metal de transición libre de litio
La etapa de procedimiento (a) del procedimiento de acuerdo con la invención comprende en particular la reacción de una solución acuosa de sales de manganeso, sales de níquel y, opcionalmente, otras sales como se describe a continuación con una solución acuosa de un hidróxido de metal alcalino y NH3 para precipitar un precursor de metal de transición libre de litio de la mezcla de reacción, la concentración de iones Nh / en la mezcla de reacción después de establecer un equilibrio químico es 0,05 mol/l o más.
La ecuación química general de la reacción de precipitación se puede representar de la siguiente manera:
Me(II) (2-y)OH- + xNH yH2O ^ Me(II)(OH)2 + (x-y)NH3 + yNH/
En este contexto, x e y deben seleccionarse de modo que se obtengan las concentraciones de NH3 + NH4+ descritas en el presente documento.
El precursor de metal de transición libre de litio se produce, por lo tanto, en un proceso de precipitación a partir de una solución acuosa de sales de manganeso, sales de níquel y opcionalmente otras sales de los elementos Co, Mg, Fe, Zn y opcionalmente Al, V, Cr, Ti, Cu, Be, Ca, Sr, Ba y La. Al establecer una estequiometría apropiada de los reactivos, se pueden obtener precursores de metales de transición libres de litio de la fórmula general (3):
Mni,5,+yNi0,5-y-zMzO4H4 (3)
M se selecciona en particular de uno o más de los elementos Co, Mg, Fe y Zn, y además opcionalmente también Al, V, Cr, Ti, Cu, Be, Ca, Sr, Ba y La, y es un valor de 0 a menos de 0,5, z es un valor de 0 a 0,1 e (y+z) es un valor menor que 0,5. En una realización preferida, y es de 0 a 0,2, de forma particularmente preferente de 0 a 0,1.
En una realización preferida, la concentración de NH3 en la mezcla de reacción después de establecer un equilibrio químico es de 0,01 a 1,0 mol/l. En particular, por la relación de la concentración de iones NH4+ en la mezcla de reacción después de establecer un equilibrio químico de 0,05 mol/l o más en combinación con la concentración de NH3 de 0,01 a 1,0 mol/l se puede obtener una forma de grano esférica o esferoidal ventajosa con alta densidad de compactación al mismo tiempo.
Después de establecer un equilibrio químico, la concentración de iones NH4+ en la mezcla de reacción es preferentemente de 0,07 a 0,25 mol/l, de forma particularmente preferente de 0,08 a 0,20 mol/l.
Después de establecer un equilibrio químico, la concentración de NH3 en la mezcla de reacción es preferentemente de 0,05 a 0,75 mol/l, de forma particularmente preferente de 0,07 a 0,5 mol/l, de la forma particularmente más preferente de 0,1 a 0,3 mol/l, en donde las combinaciones con la concentración de iones NH4+ en la mezcla de reacción mencionada anteriormente son particularmente preferidas.
De forma alternativa, la concentración de iones NH4+ obtenidos después del establecimiento de un equilibrio químico y la concentración de NH3 en la mezcla de reacción también se pueden definir especificando las entradas correspondientes de reactivo. La concentración de iones NH4+ descrita anteriormente y la concentración de NH3 en la mezcla de reacción después de establecer un equilibrio químico resultan de la relación molar inicial de iones OH-respecto a iones metálicos (OH-:M2+) y la relación molar inicial ([OH-+NH3]:M2+).
La relación molar inicial de iones OH- respecto a iones metálicos (OH-: M2+) es <1,95, preferentemente entre 1,5 y 1,9. Para lograr una precipitación completa a pesar de este uso subestequiométrico de iones OH-, se añade NH3 a la mezcla de reacción en una cantidad tal que la relación molar ([OH-+NH3]:M2+)>2 , preferentemente de 2,1 a 2,5. La influencia de la relación molar inicial de iones OH- respecto a iones metálicos sobre la morfología de partículas de partículas de óxido de metal de transición producidas por el procedimiento de acuerdo con la invención se muestra en la figura 1 usando realizaciones ejemplares. El precursor de metal de transición libre de litio se precipita de la mezcla de reacción mediante la adición de un hidróxido de metal alcalino. El hidróxido de metal alcalino se selecciona particularmente de hidróxido de sodio (NaOH), hidróxido de potasio (KOH), hidróxido de litio (LiOH) o mezclas de los mismos, prefiriéndose el hidróxido de sodio.
Las sales usadas en la etapa (a) no están particularmente limitadas siempre que las sales tengan buena solubilidad en agua. Se prefieren los nitratos y los sulfatos, se prefieren particularmente los nitratos, en donde mezclas de nitratos, sulfatos u otras sales, opcionalmente, también son posibles.
La conversión en la etapa (a) se puede llevar a cabo en cualquier recipiente de reacción o reactor. La reacción puede llevarse a cabo de manera estacionaria, semicontinua o continua. La reacción se lleva a cabo preferentemente en un reactor de funcionamiento continuo, tal como, por ejemplo, un reactor agitado de funcionamiento continuo. La realización en un reactor de funcionamiento continuo permite establecer flujos de volumen constante de una manera particularmente eficiente para obtener la estequiometría de producto deseada. En particular, la implementación en un reactor de funcionamiento continuo permite la configuración simple de parámetros de reacción, tales como temperatura, velocidad de agitación y tiempo de permanencia, para poder influir en el curso de la reacción de precipitación, si es necesario. Como resultado, se puede obtener un producto químicamente definido con propiedades ventajosas como la morfología de partículas y la densidad de compactación de una manera particularmente eficiente. Además, la concentración de iones NH4+ y NH3 en la mezcla de reacción de las aguas madres se puede determinar después de que el sólido se haya separado, y por lo tanto también durante el funcionamiento del reactor.
La temperatura de reacción, en particular cuando se lleva a cabo la reacción en un reactor de funcionamiento continuo o semicontinuo, es generalmente de 35 a 90 °C, más preferentemente de 45 a 75 °C, y de forma particularmente preferente de 55 a 65 °C.
En particular, cuando se lleva a cabo la reacción en un reactor de funcionamiento continuo o semicontinuo, es necesario esperar a que se establezca un equilibrio químico antes de determinar la concentración de iones NH4+ y NH3 en la mezcla de reacción. El equilibrio químico generalmente se establece dentro de 6 tiempos de permanencia, que, dependiendo del tamaño y la disposición del reactor y el volumen de adición, corresponde a un período de 6 a 18 horas, en particular de 10 a 14 horas. El tiempo de permanencia se define por el período de tiempo en el que un volumen definido de líquido se mantiene, es decir "permanece" en un reactor. Si el reactor tiene un volumen de x litros, el tiempo de permanencia corresponde al tiempo en el que se han añadido x litros de soluciones de partida totales, es decir en el que el volumen del reactor una vez fue reemplazado por la entrada de soluciones de reactivo, por lo que no se tiene en cuenta ninguna mezcla posterior que pueda ocurrir. Con un ajuste de equilibrio habitual en 6 tiempos de permanencia, el ajuste de equilibrio de 6 h corresponde a un tiempo de permanencia de 1 h y el ajuste de equilibrio de 18 h corresponde a un tiempo de permanencia de 3 h.
Dependiendo del tipo y tamaño del reactor y agitador usados, las velocidades de agitación habituales están entre 200 y 1500 rpm, en particular entre 500 y 1000 rpm.
Las concentraciones molares de los reactivos usados generalmente se eligen de manera que el contenido de sólidos obtenido esté entre el 5 y el 20 % en peso, preferentemente entre el 10 y el 15 % en peso, basado en el peso total de la mezcla de reacción, siendo el contenido máximo de sólidos aproximadamente el 20 % en peso. El % está limitado por las concentraciones de saturación de las soluciones de reactivo.
La reacción de precipitación en la etapa (a) generalmente tiene lugar bajo una atmósfera de gas protector, tal como, por ejemplo, bajo una atmósfera de nitrógeno o una atmósfera de argón. Un procesamiento en el aire puede conducir a la oxidación de los materiales. La presencia de oxígeno puede alterar particularmente la estructura de capas de las partículas formadas en la reacción de precipitación. Esto puede dar como resultado estructuras desordenadas con un difractograma modificado, pero esto generalmente no tiene influencia negativa en la calidad del producto de acuerdo con la invención.
Los precursores libres de litio obtenidos se obtienen generalmente como un precipitado bien aislable, por ejemplo, filtrable. Los precursores libres de litio obtenidos se caracterizan por una estructura de crecimiento esférica o esferoidal de los cristalitos primarios. Los precursores pueden tener en particular densidades de compactación de 2,0 g/cm3 o más. Es crucial para la alta densidad que la formación de cristalitos en forma de plaquitas sea limitada y que los cristalitos tridimensionales estén densamente empaquetados en el grano. Los materiales de acuerdo con la invención se distinguen en particular por el hecho de que los cristalitos están compuestos en gran medida por cristales tridimensionales angulares que tienen una forma romboédrica o similar. Estructuralmente, las partículas precipitadas son generalmente un hidróxido mixto con una estructura de brucita, como muestran las muestras procesadas bajo nitrógeno.
Los tamaños de partícula de los precursores libres de litio pueden estar entre 1 |im y 40 |im. La forma puede ser morfología esférica o esferoidal, o puede tener formas angulares. Las trayectorias de difusión desde la superficie hasta el centro de las partículas más grandes son generalmente de hasta 20 |im.
Etapa de procedimiento (b): aislamiento y secado opcional del precursor de metal de transición libre de litio En la etapa (b) del procedimiento de acuerdo con la invención, generalmente se lleva a cabo el aislamiento y, opcionalmente, el secado del precursor de metal de transición libre de litio precipitado en la etapa (a) de la mezcla de reacción. El aislamiento puede llevarse a cabo mediante técnicas convencionales, tales como filtración, por ejemplo, usando un filtro de succión o centrifugación, como resultado de lo cual el sólido obtenido se separa de las aguas madres. El sólido obtenido generalmente se lava, por ejemplo, con agua desmineralizada, y luego se seca. El secado puede tener lugar en un horno convencional, por ejemplo, en un horno de mufla. Las temperaturas están habitualmente entre 50 y 150 °C, preferentemente entre 80 y 130 °C.
Normalmente se obtiene un polvo seco que, sin embargo, también puede contener humedad residual.
En una realización preferida, el secado en la etapa (b) tiene lugar bajo una atmósfera no oxidante, por ejemplo, bajo una atmósfera de nitrógeno o una atmósfera de argón.
Etapa de procedimiento (c): producción de un precursor de metal de transición que contiene litio
La etapa de procedimiento (c) del procedimiento de acuerdo con la invención comprende hacer reaccionar el precursor de metal de transición libre de litio obtenido en la etapa (b) con una solución acuosa de un compuesto de litio descomponible térmicamente. Como resultado, se puede obtener un precursor de metal de transición que contiene litio.
Para obtener partículas de óxido de metal de transición de la fórmula general (1) mencionada anteriormente, es particularmente necesario que el compuesto de litio usado aquí sea térmicamente descomponible, en donde térmicamente descomponible significa que el compuesto de litio se puede convertir en óxido de litio mediante calentamiento sin producir otros subproductos sólidos a temperatura ambiente. Dichos compuestos de litio descomponibles térmicamente incluyen en particular hidróxido de litio (LiOH), carbonato de litio (LiCO3) y nitrato de litio (LiNO3). Debido a la descomposición térmica y la buena solubilidad en agua, se prefiere el hidróxido de litio como compuesto de litio.
El tipo de reacción no está particularmente limitado. El precursor de metal de transición libre de litio obtenido en la etapa (b) generalmente se mezcla con una solución acuosa de hidróxido de litio, y la suspensión obtenida de esta manera se evapora a sequedad. Como resultado, el precursor de metal de transición libre de litio está impregnado con hidróxido de litio. El precursor de metal de transición se seca opcionalmente, pero todavía puede estar presente humedad residual en el producto obtenido. La cantidad de solución de hidróxido de litio generalmente se elige de modo que la relación atómica de Li respecto a (Mn+Ni) sea de aproximadamente 0,5.
Etapa de procedimiento (d): producción de partículas de óxido de metal de transición que contiene litio La etapa de procedimiento (d) del procedimiento de acuerdo con la invención comprende en particular la calcinación del precursor de metal de transición que contiene litio obtenido en la etapa (c) a una temperatura de 300 °C a 800 °C, preferentemente a una temperatura de 500-750 °C. La calcinación se lleva a cabo en una atmósfera que contiene oxígeno, preferentemente en oxígeno atmosférico, para permitir que los hidróxidos se conviertan en óxido. Opcionalmente, la calcinación también puede realizarse bajo oxígeno enriquecido o bajo oxígeno puro. Opcionalmente, se puede realizar un secado previo a temperaturas de 80 °C a 200 °C antes de la calcinación.
Además, antes de calcinar el precursor de metal de transición que contiene litio obtenido en la etapa (c), el polvo se puede homogeneizar, por ejemplo, usando un molino de polvo.
La calcinación en la etapa (d) puede llevarse a cabo en una, dos o más fases. La calcinación se lleva a cabo preferentemente en dos fases, la primera calcinación a baja temperatura, por ejemplo, de 300 °C a 450 °C, seguida de una segunda fase a una temperatura más alta, por ejemplo, de 450 °C a 700 °C. La calcinación generalmente se lleva a cabo durante un período de 2 a 24 horas, preferentemente de 4 a 12 horas. En el caso de una calcinación de dos o más fases, la primera fase (precalcinación) se lleva a cabo a una temperatura baja, por ejemplo, de 2 a 4 horas, y la segunda o más fases (calcinación final) a una temperatura más alta de 4 a 20 horas, por ejemplo, de 10 a 14 horas.
Debido a las largas trayectorias de difusión y la alta densidad de las partículas, generalmente se requieren altas temperaturas para una reacción completa en reacciones de estado sólido. Sorprendentemente, sin embargo, fue posible mostrar para las partículas de acuerdo con la invención que, a pesar de la alta densidad, incluso con tamaños de partículas muy grandes de las partículas, puede tener lugar una conversión completa a las partículas de óxido de metal de transición de acuerdo con la invención después de un corto tiempo incluso a temperaturas de calcinación muy bajas por debajo de 800 °C, en particular 700 °C o menos.
Puede realizarse una conversión completa del precursor de metal de transición que contiene litio al producto, por ejemplo, a 350 °C en 3 horas. La calcinación en particular produce la estructura de espinela que es ventajosa de acuerdo con la invención. Un ajuste controlado del tamaño del cristalito puede llevarse a cabo directamente en una primera fase de calcinación o por separado en una segunda fase de calcinación. Los productos de acuerdo con la invención son generalmente puros en fase por rayos X. Además de la capacidad de ajuste libre del tamaño del cristalito a través de las condiciones de calcinación elegidas, es decir temperatura de calcinación y tiempo de calcinación, con una alta densidad al mismo tiempo, el procedimiento de acuerdo con la invención se caracteriza por que se pueden evitar altas temperaturas, como resultado de lo cual se puede evitar ventajosamente la formación de fases extrañas de NiO. Por lo tanto, no se requieren altas temperaturas y largos tiempos de curación como en los procedimientos de la técnica anterior. El consumo de energía y los costes de producción se reducen en comparación con los procedimientos de producción descritos en la técnica anterior.
Las partículas de acuerdo con la invención pueden describirse como aglomerados de pequeños cristalitos primarios hasta partículas más grandes (secundarias). La estructura de crecimiento especial de los cristalitos obtenidos en las partículas permite, a pesar de la alta densidad de grano y los tamaños de partículas obtenidos, una conversión rápida y completa en la estructura de espinela preferida incluso a temperaturas muy bajas y tiempos de reacción cortos, como por ejemplo 3 horas a 350 °C. A diferencia de los cristalitos primarios en forma de plaquitas, se logra una estructura de crecimiento de alta densidad de las partículas en la presente invención a través de la forma angular tridimensional especial de los cristalitos primarios. Algunos de los cristalitos pueden describirse mediante formas relacionadas con romboedros o escalenoedros ditrigonales. La morfología de partículas ventajosa obtenida en la reacción de precipitación (etapa (a)) puede conservarse en gran medida mediante el procedimiento de acuerdo con la invención, como se describió anteriormente. Es decisivo para la alta densidad de compactación obtenida en las partículas de acuerdo con la invención que la formación de cristalitos en forma de plaquitas sea limitada y que se formen preferentemente cristalitos tridimensionales densamente empaquetados en el grano.
Mediante el procedimiento de acuerdo con la invención se pueden producir partículas de óxido de metal de transición esféricas o esferoidales de alta densidad que tienen alta densidad de compactación y cuyos tamaños de cristalitos primarios se pueden configurar simultáneamente libremente en el intervalo de unas pocas decenas de nanómetros a la escala de micrómetro a través de las condiciones de calcinación, en particular eligiendo la temperatura de calcinación. Esto significa que se pueden establecer tamaños de cristalitos muy bajos y muy altos, independientemente de la densidad de compactación. De este modo, los productos de acuerdo con la invención alcanzan densidades de compactación más altas que las partículas descritas en la técnica anterior. En particular, fue posible demostrar en la presente invención que el precursor libre de litio ya tiene una alta densidad de compactación después de la reacción de precipitación, que se incrementa ventajosamente adicionalmente por la conversión al producto que contiene litio después de la calcinación.
En otro aspecto, la presente invención se refiere de este modo a partículas de óxido de metal de transición de la fórmula general (1) que se pueden obtener mediante el procedimiento descrito anteriormente:
LiMn1,5+yNi0,5-y-zMzO4 (1).
M se selecciona de uno o más de los elementos Co, Mg, Fe y Zn, y además opcionalmente también Al, V, Cr, Ti, Cu, Be, Ca, Sr, Ba y La. y es un valor de 0 a menos de 0,5, z es un valor de 0 a 0,1 e (y+z) es un valor menor de 0,5. En una realización preferida, y es un valor de 0 a 0,2, de forma particularmente preferente un valor de 0 a 0,1.
Las partículas de acuerdo con la invención tienen un tamaño medio de partícula de 1 a 40 |im, preferentemente de 2 a 30 |im.
El tamaño medio de cristalito primario de las partículas de acuerdo con la invención es de 20 a 1000 nm, preferentemente de 20 a 200 nm.
En particular, la relación entre el tamaño de partícula y el tamaño del cristalito primario está generalmente entre 1000:1 y 20:1, en particular entre 100:1 y 40:1.
Se descubrió sorprendentemente que el procedimiento de acuerdo con la invención, como se describió anteriormente, permite obtener partículas de óxido de metal de transición con una alta densidad de compactación, en particular con una densidad de compactación de 2,0 g/cm3 a 2,8 g/cm3, por ejemplo 2,1 g/cm3, 2,2 g/cm3, 2,3 g/cm3 o superior. La densidad de compactación de las partículas de acuerdo con la invención es generalmente de 2,1 a 2,8 g/cm 3, en particular de 2,2 a 2,7 g/cm 3
La relación del diámetro más grande respecto al diámetro más pequeño de una partícula es 1,8 o menos, en particular 1,4 o menos, preferentemente 1,2 o menos, de forma particularmente preferente 1,1 o menos.
Etapa de procedimiento (e): producción de partículas de óxido de metal de transición sobrelitiadas
En otro aspecto, la presente invención se refiere a un procedimiento para producir partículas de óxido de metal de transición sobrelitiadas. En particular, las partículas de óxido de metal de transición obtenidas en la etapa (d) del procedimiento descrito anteriormente se usan como material de partida. Las partículas de óxido de metal de transición sobrelitiadas se pueden producir tanto química como electroquímicamente, prefiriéndose la sobrelitiación química.
- sobrelitiación química (el)
La presente invención se refiere, además, a un procedimiento que comprende la mezcla de las partículas de óxido de metal de transición obtenidas en la etapa (d) del procedimiento descrito anteriormente con un compuesto que contiene litio y un agente reductor, y la conversión de la mezcla en una reacción en fase sólida a una temperatura de 120 °C a 400 °C. La conversión se lleva a cabo generalmente bajo un gas protector, como, por ejemplo, bajo una atmósfera de nitrógeno o argón.
En una realización particularmente preferida, la conversión tiene lugar con yoduro de litio. En este caso, el yoduro contenido en yoduro de litio sirve como agente reductor, de modo que se puede prescindir de la adición de un agente reductor adicional. En esta realización, la conversión tiene lugar preferentemente por debajo de la temperatura de fusión del yoduro de litio de 446 °C, de modo que tiene lugar una reacción en fase sólida. La temperatura está preferentemente entre 150 °C y 400 °C, de forma particularmente preferente entre 180 °C y 300 °C.
Sorprendentemente, se ha descubierto que cuando se usan las partículas de óxido de metal de transición de acuerdo con la invención, puede tener lugar una conversión rápida y completa al producto sobrelitiado a temperaturas a las que, dependiendo de la posición de los puntos de fusión, todavía está presente una mezcla de polvo puro. Por lo tanto, la conversión se lleva a cabo mediante una reacción en estado sólido a baja temperatura. La reacción de acuerdo con la invención comienza ya a temperaturas inferiores a 150 °C y se desarrolla completamente a temperaturas inferiores a 300 °C, por ejemplo, a 180-200 °C, en un tiempo de reacción corto. El efecto de la conversión rápida incluso a temperaturas por debajo del punto de fusión de los reactivos, en particular por debajo del punto de fusión del yoduro de litio de 446 °C, fue particularmente inesperado porque los reactivos están presentes como una mezcla física de los sólidos puros y no era de esperar que se humedezca. Las partículas de óxido de metal de transición de acuerdo con la invención también están en forma de partículas de alta densidad, en algunas de las cuales hay largas trayectorias de difusión. De este modo, era de esperar que una conversión al producto sobrelitiado, si es que tiene lugar, solo se lleva a cabo después de que se haya excedido la temperatura de fusión de los reactivos, como, por ejemplo, el yoduro de litio. En cambio, también podría lograrse una conversión completa al producto sobrelitiado dentro de un corto tiempo de reacción con los reactivos presentes como una mezcla no homogénea y con diámetros de partícula de las partículas de óxido de metal de transición de acuerdo con la invención > 30 |im.
Una ventaja adicional del procedimiento de acuerdo con la invención para producir el producto sobrelitiado es que cuando se usan cantidades estequiométricas de yoduro de litio, se produce una conversión completa sin la aparición de subproductos. Cualquier impureza, como las que pueden ocurrir como resultado de una conversión incompleta o un exceso de yoduro de litio en la mezcla de reactivo, puede eliminarse del producto obtenido mediante lavado con un disolvente adecuado, por ejemplo, con n-hexano.
Otra ventaja importante de esta reacción es que el yodo que se forma se recupera completamente y en forma pura. Preferentemente se puede volver a convertir en yoduro de litio por reacción con litio, por ejemplo, en forma metálica, y volver a introducirlo en el proceso. Por lo tanto, no es un producto de desecho que debe eliminarse, sino que en su lugar puede devolverse al procedimiento, de modo que el yodo solo sirva como medio de transporte para el litio. De forma alternativa, las partículas de óxido de metal de transición también pueden hacerse reaccionar con un compuesto que contiene litio, por ejemplo, carbonato de litio o hidróxido de litio, y un agente reductor, por ejemplo, seleccionado de ácido oxálico, ácido fórmico, formaldehído y sus derivados y sales.
La sobrelitiación química como se describió anteriormente puede tener lugar en una, dos o más fases separadas. El material obtenido después de una primera fase de sobrelitiación química se somete preferentemente a otra sobrelitiación (fase 2). El contenido de litio de las partículas de óxido de metal de transición puede aumentarse ventajosamente adicionalmente llevando a cabo la sobrelitiación en dos o más fases.
- sobrelitiación electroquímica (e2)
Como alternativa a la sobrelitiación química, la sobrelitiación también puede llevarse a cabo electroquímicamente. En este contexto, las partículas de óxido de metal de transición obtenidas en la etapa (d) del procedimiento descrito anteriormente se convierten en un material sobrelitiado en un electrolito, como se usa normalmente en baterías de iones de litio. El electrolito comprende todos los electrolitos usados convencionalmente en celdas electroquímicas, en particular en baterías de iones de litio, tales como, por ejemplo, EC:DMC (carbonato de etileno:carbonato de dimetilo, generalmente en una relación en peso de 1:1). El electrolito también contiene un compuesto conductor adecuado, en particular una sal de litio tal como, por ejemplo, hexafluorofosfato de litio (LiPFa), que no se considera en el presente documento como una restricción.
La conversión electroquímica normalmente tiene lugar a un potencial de generalmente 1,4 V a 4,0 V, preferentemente de 1,5 V a 3,0 V, de forma particularmente preferente de 1,8 a 2,5 V, en donde las partículas de óxido de metal de transición se convierten electroquímicamente en un material sobrelitiado. Los iones de litio necesarios para la sobrelitiación son proporcionados por el contraelectrodo y/o un electrodo sacrificial. La conversión al material sobrelitiado generalmente tiene lugar, dependiendo del contenido deseado de litio adicional (valor x en la fórmula general (2), como se describe a continuación), por conversión a corriente constante hasta alcanzar el potencial límite requerido, por ejemplo 1,5 V frente a Li/Li+ como se describió anteriormente. La sobrelitiación puede ser ventajosamente apoyada adicionalmente por una posterior postlitiación potenciostática después de que se haya alcanzado el potencial límite. Si es necesario, la conversión al material sobrelitiado también puede estar precedida por una activación por deslitiación parcial o completa del material. Este proceso también se puede realizar electroquímicamente.
- Partículas de óxido de metal de transición sobrelitiadas
La morfología de partículas descrita para las partículas de óxido de metal de transición también se retiene en las partículas sobrelitiadas, que también tienen una morfología esférica o esferoidal con una alta densidad de compactación, como se describió anteriormente para las partículas de óxido de metal de transición, en donde la densidad de compactación puede aumentar aún más. Además, las partículas sobrelitiadas se caracterizan por una alta actividad electroquímica.
Por lo tanto, la presente invención también se refiere a partículas de óxido de metal de transición sobrelitiadas de fórmula general (2) que pueden prepararse mediante el procedimiento de acuerdo con la invención.
El procedimiento descrito anteriormente proporciona partículas de óxido de metal de transición de la fórmula general (2):
Li1+xMn1,5+yNiü,5-y-zMzO4 (2),
en donde x es un valor de 0<x<1,5,
M se selecciona de uno o más de los elementos Co, Mg, Fe y Zn, y además opcionalmente también Al, V, Cr, Ti, Cu, Be, Ca, Sr, Ba y La, y es un valor de 0 a menos de 0,5, z es un valor de 0 a 0.1, y (y+z) es un valor menor que 0,5. En una realización preferida, y es un valor de 0 a 0,2, de forma particularmente preferente un valor de 0 a 0,1.
Las partículas sobrelitiadas de acuerdo con la invención tienen un tamaño medio de partícula de 1 a 40 |im, preferentemente de 2 a 30 |im.
El tamaño medio de cristalito primario de las partículas sobrelitiadas de acuerdo con la invención es de 20 a 1000 nm, preferentemente de 20 a 200 nm.
En particular, la relación entre el tamaño de partícula y el tamaño del cristalito primario está generalmente entre 1000:1 y 20:1, en particular entre 100:1 y 40:1.
Sorprendentemente, se descubrió que el procedimiento de acuerdo con la invención, como se describió anteriormente, hace posible sobrelitiar partículas de óxido de metal de transición con una alta densidad de compactación de 2,2 g/cm3 a 3,0 g/cm3, por ejemplo 2,3 g/cm3, 2,4 g/cm3 o superior. La densidad de compactación de las partículas de acuerdo con la invención es generalmente de 2,3 a 3,0 g/cm3, en particular de 2,4 a 2,8 g/cm3. Las partículas tienen una forma de grano esférica o esferoidal, en donde la relación del diámetro más grande respecto al diámetro más pequeño de una partícula es de 1,8 o menos, en particular 1,4 o menos, preferentemente 1,2 o menos, de forma particularmente preferente 1,1 o menos.
Uso de las partículas de óxido de metal de transición (sobrelitiadas) de acuerdo con la invención
Tanto las partículas de óxido de metal de transición de acuerdo con la invención de la fórmula general (1) como su forma sobrelitiada de acuerdo con la fórmula general (2) son particularmente adecuadas debido a su alta actividad electroquímica como material de electrodo, por ejemplo, como material de cátodo, en particular en baterías de litio, por ejemplo, en baterías de iones de litio.
Las partículas de óxido de metal de transición sobrelitiadas de acuerdo con la invención también son particularmente adecuadas como material de almacenamiento en baterías de litio o como aditivo en materiales de cátodo o materiales de ánodo. Esto permite compensar las pérdidas iniciales irreversibles, en particular cuando se usan electrodos de alta capacitancia. Cuando se usan las partículas sobrelitiadas como material de electrodo, en particular se puede lograr una alta capacitancia y una alta estabilidad del ciclo.
Ejemplos
Métodos de medición
Determinación de la densidad aparente y la densidad de compactación
La densidad de compactación (sinónimo: densidad de la sustancia compactada) se determinó usando un volúmetro de compactación (STAV 2003, J. Engelsmann AG) de acuerdo con las instrucciones del fabricante. Para este propósito, la muestra en polvo se colocó en un cilindro de medición y su masa se determinó mediante pesaje. La densidad aparente se determinó primero a partir del cociente de masa y volumen antes de que comenzara la compresión. El cilindro lleno se montó luego en un volúmetro de compactación (STAV 2003, J. Engelsmann AG), en el que se compactó 1500 veces en condiciones constantes. El cociente de la masa de la muestra y el volumen de la muestra después de 1500 compactaciones se usó como la densidad de compactación. Se usó un cilindro de medición de 100 ml, el volumen total fue de 100 ml.
Determinación del tamaño de cristalito primario
El diámetro de los cristalitos primarios de las partículas se determinó usando el método de Pawley usando los anchos de reflexión de un difractograma de rayos X.
Determinación del tamaño de partícula y distribución del tamaño de partícula
El tamaño de partícula y la distribución del tamaño de partícula (D10, D50, D90) se determinaron mediante medición por difracción láser. A menos que se indique lo contrario, todos los tamaños se refieren al diámetro de partícula. El valor D50 indica el tamaño medio de partícula. D50 significa que el 50 % de las partículas son más pequeñas que el valor especificado. En consecuencia, D10 y D90 significan que el 10 y el 90 % de las partículas son, respectivamente, más pequeñas que el valor especificado.
Determinación de la morfología de las partículas
La morfología de las partículas se determinó usando imágenes microscópicas electrónicas de rayos X de las partículas. Las partículas se proyectaron en un plano y el diámetro más pequeño y más grande de las partículas se determinaron en la proyección.
Ejemplo 1
a) Producción del precursor de metal de transición libre de litio (etapa preliminar)
La producción se llevó a cabo en un reactor agitado de funcionamiento continuo. Para este propósito, se introdujeron tres soluciones diferentes (sal metálica, solución cáustica, NH3) con flujo de volumen constante en paralelo en un reactor lleno de agua desmineralizada, donde se mezclaron completamente. La sal metálica y la solución cáustica reaccionaron para formar un precipitado insoluble. Paralelamente a la adición, se descargó un volumen correspondiente de la suspensión formada desde el espacio del reactor a través de un desbordamiento. Después de 6 tiempos de permanencia, el reactor había alcanzado un equilibrio estable y se inició el muestreo. Las condiciones de reacción fueron como se indican en la tabla 1.
La suspensión se recogió y luego se filtró en un filtro de succión. El sólido se separó de las aguas madres y luego se lavó sin sal neutra con agua desmineralizada. Las aguas madres se examinaron químicamente y se determinaron las concentraciones de NH4 , NH3 y OH-. Las concentraciones determinadas se indican en la tabla 2.
El sólido se secó luego a una temperatura de 100 °C. El polvo seco se examinó para determinar la densidad de compactación, la morfología y la composición química como se indica en la tabla 3.
La figura 2 muestra el patrón de difracción de rayos X de un precursor libre de litio de acuerdo con la invención con la composición Ni:Mn = 1:3 después de procesamiento bajo nitrógeno y secado a 120 °C. La estructura de brucita es evidente, grupo espacial P-3m1, parámetros de red a = 3,2715 A, c = 4,7239 A, tamaño de cristalito LVolIB = 110 nm.
b) Producción de las partículas de óxido de metal de transición de litio-níquel-manganeso (producto I)
La producción se llevó a cabo mezclando el precursor obtenido en a) con una solución de hidróxido de litio y evaporando la suspensión hasta sequedad. La cantidad de solución de hidróxido de litio se eligió de modo que la relación atómica de Li:(Mn+Ni) = 0,5. La mezcla seca de precursor y LiOH se precalcinó a 300 °C durante 3 horas, a menos que se indique lo contrario, y luego se calcinó finalmente a 700 °C durante 12 horas.
Las partículas de metal de transición obtenidas se examinaron para determinar la densidad de compactación, la morfología y la composición química, como se indica en la tabla 3.
c) Producción de las partículas de óxido de metal de transición sobrelitiadas (producto 2)
5 g de las partículas de óxido de metal de transición que contienen litio obtenidas en b) se mezclaron con 6 g de LiI y se colocaron en un tubo de vidrio con una frita inferior. Se hizo fluir argón seco a través de la muestra a través de la frita inferior. Se usaron cantidades estequiométricas de LiI para que tuviera lugar una conversión completa. La reacción se llevó a cabo en ausencia de humedad, ya que LiI es higroscópico. Se evitó el acceso al oxígeno. El recipiente y la tubería de suministro de gas se calentaron a temperaturas entre 150 °C y 200 °C usando un baño de aceite. El yodo elemental gaseoso I2 formado durante la reacción se eliminó mediante un lavado con argón. El yodo se cristalizó como un sólido en un dispositivo de enfriamiento y, por lo tanto, se recuperó en forma altamente pura. Los tiempos de respuesta típicos estaban entre 30 minutos y 2 horas. El producto resultante estaba libre de subproductos.
Ejemplos 2 a 4
El precursor de metal de transición libre de litio y las partículas de óxido de metal de transición de litio-níquelmanganeso se produjeron como se describe para el ejemplo 1, eligiéndose las condiciones de reacción como se describe en la tabla 1. Las concentraciones de NaOH, NH4+ y NH3 determinadas a partir de las aguas madres se indican en la tabla 2. Las partículas de metal de transición obtenidas se examinaron para determinar la densidad de compactación, la morfología y la composición química, como se indica en la tabla 3.
Ejemplos comparativos 1 y 2
El precursor de metal de transición libre de litio y las partículas de óxido de metal de transición de litio-níquelmanganeso se produjeron como se describe para el ejemplo 1, eligiéndose las condiciones de reacción como se describe en la tabla 1. Las concentraciones de NH4+, NH3 y OH" determinadas a partir de las aguas madres se indican en la tabla 2. Las partículas de metal de transición obtenidas se examinaron para determinar la densidad de compactación, la morfología y la composición química, como se indica en la tabla 3.
Tabla 1a: reactivos añadidos
Figure imgf000013_0001
Figure imgf000013_0002
Tabla 1a (continuación):
Figure imgf000014_0001
Tabla 1b: parámetros de reacción
Figure imgf000014_0003
Tabla 2: concentración de NH4+ y NH3 en el filtrado
Figure imgf000014_0004
Tabla 3a: composición química del precursor de metal de transición libre de litio
Figure imgf000014_0002
Figure imgf000015_0001
Tabla 3b: composición química de las partículas de óxido de metal de transición que contienen litio (producto I)
Figure imgf000015_0002
Tabla 3c: composición química de las partículas de óxido de metal de transición que contienen litio (producto II)
Figure imgf000015_0003

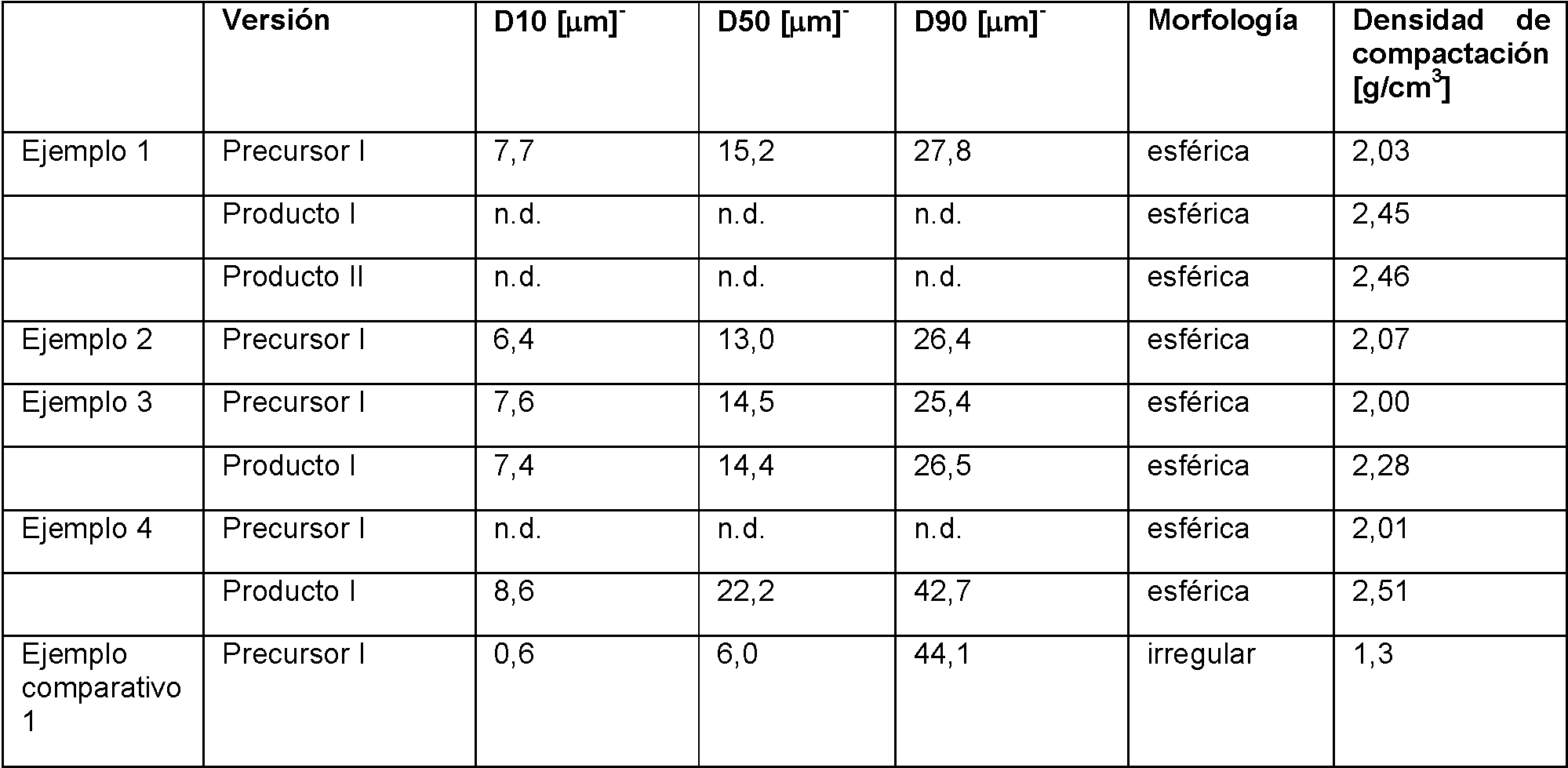

Tabla 4: morfología de las partículas
Figure imgf000015_0004
Figure imgf000016_0001
En la figura 6 se muestra una visión general de las morfologías de partículas obtenidas en función de las concentraciones de NH3 y N H / en las aguas madres determinadas durante la precipitación.
Podría demostrarse que con el establecimiento de una concentración de N H / en las aguas madres en la reacción de precipitación, se podían obtener partículas de 0,05 mol/l que tienen una morfología esférica con una alta densidad de compactación al mismo tiempo. En contraste con esto, en el ejemplo comparativo 1, en el que se usó NaOH sobreestequiométrico, es decir, los iones OH- permanecieron en las aguas madres, se obtuvieron partículas de forma irregular con una baja densidad de compactación. En el ejemplo comparativo 2, en el que la concentración de NH4+ estaba por debajo de 0,05 mol/l, se obtuvieron partículas no esféricas parcialmente aglomeradas con una baja densidad de compactación.
Ejemplo 5:
Un óxido de metal de transición preparado de acuerdo con el ejemplo 1 se hizo reaccionar con diversas cantidades de LiI. El contenido de litio (1+x) en Lh+xM2O4 podría ajustarse muy bien a través de la cantidad de yoduro de litio utilizada por el procedimiento descrito para el ejemplo 1. Los productos después de la conversión con LiI todavía mostraron hombros en el difractograma de rayos X en el patrón reflejo, que se pueden ver en particular en el reflejo principal a 18° = 2 theta.
Las estructuras cristalinas se determinaron por difracción de rayos X y se muestran en la tabla 5. Las imágenes microscópicas de las partículas del producto sobrelitiado obtenido en el ejemplo 1 con la densidad de compactación de 2,46 se muestran en la figura 7. El difractograma correspondiente de la fase pura Li2Ni0,5Mn1,5O4 con el grupo espacial 141/amd se muestra en la figura 8.
Figure imgf000016_0002
Por lo tanto, podría demostrarse que la morfología de partículas esféricas ventajosa de las partículas de acuerdo con la invención se conserva incluso después de la sobrelitiación.
Ejemplo 6: Influencia de la temperatura de calcinación sobre el tamaño del cristalito
Las partículas de óxido de metal de transición se produjeron mediante el procedimiento descrito en el ejemplo 1, y se calcinaron a diferentes temperaturas y períodos como se describe a continuación. La influencia de la temperatura de calcinación sobre el tamaño de cristalito de las partículas se determinó por difracción de rayos X.
La figura 2 muestra el difractograma de rayos X de partículas de óxido de metal de transición de acuerdo con la invención después de la calcinación durante 3 horas a 350 °C. Al evaluar el difractograma con el método de Pawley, el tamaño del cristalito primario de las espinelas de L vol IB = 15-20 nm resulta de los anchos de reflexión. El patrón de difracción de rayos X muestra un LNMS de fase pura.
La figura 3 muestra el difractograma de una muestra de acuerdo con la invención, que se calcinó durante 3 ha 350 °C y una muestra que se calcinó a 700 ° C durante 10 h. En comparación con una muestra que reaccionó a una temperatura más baja, los medios anchos de reflexión después de la calcinación a una temperatura más alta son más estrechos, lo que indica el crecimiento de cristalitos. El tamaño del cristalito de acuerdo con el método de Pawley proporciona valores de 100 a 200 nm.
La capacidad de control del tamaño del cristalito por la influencia de la temperatura de calcinación se muestra en la figura 4. La figura 5 muestra que la estructura de grano especial no cambia como resultado de la conversión térmica.
Ejemplo 7: caracterización del comportamiento electroquímico de partículas de óxido de metal de transición de acuerdo con la invención (producto 1)
Se produjeron partículas de óxido de metal de transición de litio-níquel-manganeso con la composición Li-iNi0,5Mn1,5O4 como se describe en el ejemplo 1 y se determinó su comportamiento electroquímico.
El comportamiento electroquímico de las partículas se analizó usando electrodos aplicados como recubrimiento en sistemas técnicos y que también tienen coberturas de electrodos técnicamente típicas de 15 mg/cm2 y superiores. La ciclación tuvo lugar en geometría de media celda en celdas de botón de MTI contra litio metálico. Se usó una capa de fibra de vidrio GFA de Whatman como separador, y el electrolito usado fue EC:DMC (1:1) con LiPF61 M como la sal conductora. La ciclación tuvo lugar entre diferentes límites de potencial con un voltaje de corte de carga de 4,9 V y voltajes de corte de descarga de 3,5 V, 2,4 V, 1,9 V y 1,5 V frente a Li/Li+. Todas las muestras fueron cargadas a 0,5 C. Para el intervalo de trabajo 3,5 - 4,9 V frente a Li/Li+ se muestra una prueba de carga con tasas de descarga de C/2 a 5 C, la tasa de C se basa en la capacidad de carga teórica del LiNi0,5Mn-i,5O4, véase la figura 9. La capacidad de carga y la estabilidad del ciclo de los materiales de acuerdo con la invención son excelentes incluso a altas ocupaciones de electrodos, como se muestra aquí para 15 mg/cm2 de LiNi0,5Mn-i,5O4.
Este intervalo de trabajo corresponde al nivel de trabajo de 4,7 V del material. En el intervalo de trabajo de 4,9-3,5 V, se usan aproximadamente 120 mAh/g. La capacidad de carga es muy alta incluso a 5 C.
Ejemplo 8: caracterización del comportamiento electroquímico de partículas de óxido de metal de transición sobrelitiadas de acuerdo con la invención (producto 2)
Se produjeron partículas de óxido de metal de transición de litio-níquel-manganeso sobrelitiadas con la composición Li1,aNi0,5Mn1,5O4 como se describe en el ejemplo 1 y se determinó su comportamiento electroquímico.
El comportamiento electroquímico del material obtenido se muestra en las figuras 10 a 12. Las figuras muestran que la capacitancia específica de los materiales de acuerdo con la invención excede claramente los óxidos de capa ricos en litio usados comercialmente. Las curvas de potencial muestran un comportamiento estable y una alta estabilidad del ciclo con una baja histéresis entre los procesos de carga y descarga, lo que sugiere una cinética rápida. De esta forma, el material sobrelitiado se puede instalar directamente contra un ánodo sin carga.
Ejemplo 9: caracterización del comportamiento electroquímico de partículas de óxido de metal de transición sobrelitiadas producidas electroquímicamente (producto 2)
Se produjeron partículas de óxido de metal de transición de litio-níquel-manganeso como se describe en el ejemplo 1 y luego se convirtieron electroquímicamente en un producto sobrelitiado. Para este propósito, las partículas de óxido de metal de transición se convirtieron en un material rico en litio a potenciales de 2,4 V, 1,9 V y 1,5 V frente a Li/Li+ en el electrolito como un electrodo y se determinó el comportamiento electroquímico del material sobrelitiado obtenido (figura 13). La composición de los correspondientes se puede determinar a partir de los valores obtenidos para la capacitancia específica de 200 mAh/g (a 2,4 V), 270 mAh/g (a 1,9 V) y 320 mAh/g (a 1,5 V) para los productos sobrelitiados Li2,18Ni0,5Mn-i,5O4, Li1,84Ni0,5Mn-i,5O4 y Li1,3aNi0,5Mn-i,5O4.
Si se cicla el material obtenido en el intervalo de trabajo de 4,9-2,4 V frente a Li/Li+ se usan más de 200 mAh/g de forma reversible con alta estabilidad. Esto ya excede claramente la capacitancia específica del óxido de capa NCA usado comercialmente de 180 mAh/g. La ciclación en el intervalo de trabajo de 4,9 - 1,9 V frente a Li/Li+ permite el uso de valores máximos para la capacitancia específica de 270 mAh/g. Esto ya excede los valores de alta capacitancia de los óxidos de capa ricos en litio. Con una mayor ciclación en el intervalo de trabajo de 4,9 - 1,5 V frente a Li/Li+ incluso se puede lograr hasta 320 mAh/g. El material de acuerdo con la invención puede, por lo tanto, usarse como un material de cátodo de alta capacitancia en celdas completas, tanto en forma sobrelitiada como no sobrelitiada.
Ejemplo 10: uso del material sobrelitiado Li 1 , 6 Ni 0 , 5 Mn 1 , 5 O 4 de acuerdo con la invención como aditivo en cátodos para uso en celdas completas
Si se desea usar las partículas de óxido de metal de transición (producto 1) de acuerdo con la invención electroquímicamente solo en la meseta de alto voltaje, también se puede usar ventajosamente un material sobrelitiado (producto 2) como aditivo para compensar la pérdida inicial irreversible del ánodo usado. Si el uso del material en celdas de alta energía se limita al intervalo de alto voltaje, solo se usa una parte de la capacitancia específica posible, que corresponde a una menor densidad de energía a nivel de celda. En el nivel del módulo, por otro lado, el alto potencial se puede usar ventajosamente: debido al alto potencial de la celda, se deben conectar menos celdas individuales en el módulo para alcanzar el voltaje total deseado. De esta manera, la densidad de energía se recupera a nivel del sistema. Esta variante es particularmente útil si se usan ánodos de alta capacitancia.
Estos generalmente tienen una alta pérdida inicial irreversible.
En la celda completa, los stocks de litio del cátodo y el ánodo están acoplados entre sí. Si el litio se pierde irreversiblemente en un lado, generalmente en el ánodo, el litio ya no está disponible para el proceso electroquímico redox. El material activo en el electrodo positivo ya no está completamente relitiado, solo puede usarse parcialmente. Esto significa mayores requisitos de materiales y costes para el cátodo y una capacitancia reducida para la celda. Si las pérdidas de carga irreversibles en el ánodo pueden compensarse, el material del cátodo puede usarse por completo.
Si solo desea usar la meseta de 4,7 V del material de acuerdo con la invención, puede usarse Lh+x[Nio,5Mn1,5]O4 sobrelitiado como aditivo. En la primera operación de carga, x litio del aditivo se coloca en una meseta de 3 V y 1 litio en la meseta de 4,7 V. Si se compara la cantidad de carga de x con la pérdida de carga irreversible en el ánodo, la meseta de alto voltaje total se puede usar en la operación posterior. Esto es particularmente importante para los materiales de ánodo tales como el silicio y sus compuestos, así como los carbonos amorfos: sus valores de capacitancia específicos son más altos que los del grafito típico, pero al mismo tiempo tienen una alta capacitancia inicial irreversible.
El uso de un polvo sobrelitiado de acuerdo con la invención se muestra en las figuras 14 y 15. La composición del compuesto del electrodo fue del 90 % en peso de masa activa, así como el 4 % de aglutinante y el 6 % de aditivo conductor. Para compensar las pérdidas irreversibles en el electrodo negativo, se mezcló un Li1,a[Ni0,5Mn1,5]O4 (producto 2 del ejemplo 1) sobrelitiado con el Li1,o[Nio,5Mn1,5]O4 (producto 1 del ejemplo 1), que además puede aportar 0,6 litio por unidad de fórmula electroquímicamente. La relación de los componentes de la masa activa se eligió de tal manera que la contribución de carga irreversible por área proporcionada en el cátodo corresponda exactamente a la pérdida irreversible en el ánodo.
La figura 14 muestra las curvas de potencial en geometría de media celda. La mezcla de material activo del producto 1 y el producto 2 sobrelitiado se ajustó a una contribución de carga irreversible de 35 mAh/g en el primer ciclo. Esta contribución de carga compensa exactamente la pérdida irreversible del ánodo usado. Se requirió una mezcla del 78 % en peso de Lh,o[Nio,5Mn1,5]O4 y el 22 % en peso de Lh,a[Nio,5Mn1,5]O4 para ajustar la contribución. La conversión de carga reversible del compuesto del electrodo es de 13o mAh/g. Primer ciclo: pérdida irreversible de 35 mAh/g debido al uso selectivo de un material sobrelitiado en el compuesto del electrodo. La figura 15 muestra el comportamiento del ciclo del material compuesto de electrodo en geometría de media celda.
El electrodo de LMNO-material compuesto de electrodo descrito se cicló contra grafito en una estructura de celda completa. Debido a la compensación de la pérdida de carga irreversible del ánodo de grafito por el cátodo compuesto, la meseta de alto voltaje con LMNO de 13o mAh/g también se puede usar en la construcción de celdas completas.
Datos de la celda:
Cátodo: 15 mg cm-2 compuesto, 16o mAh g-1 primera carga, 13o mAh g-1 en ciclos posteriores
Ánodo: 9 mg cm"2 grafito, 31o mAh g-1
Balance: 16% de exceso en el primer ciclo
Electrolito: EC: DMC (1:1 % en peso) 1M LiPF6
Dependiendo del material usado (cátodo, ánodo) y la contribución de carga requerida, las condiciones deben ajustarse individualmente.
La figura 16 muestra que al compensar las pérdidas irreversibles del ánodo usando el material compuesto de electrodo de acuerdo con la invención, también se puede lograr LMNO de 13o mAh/g en la celda completa, que corresponde a la capacitancia reversible específica de las mediciones de media celda.

Claims (15)

REIVINDICACIONES
1. Procedimiento para la producción de partículas de óxido de metal de transición de fórmula general (1):
LiMn1,5+yNio,5-y-zMzO4 (1),
en donde M comprende uno o más elementos de Co, Mg, Fe y Zn,
y es un valor de 0 a menos de 0,5,
z es un valor de 0 a 0,1, y
(y+z) es un valor menor que 0,5,
comprendiendo el procedimiento las etapas de
(a) hacer reaccionar una solución acuosa de sales de manganeso, sales de níquel y opcionalmente una o más sales adicionales de los elementos Co, Mg, Fe y Zn con una solución acuosa de un hidróxido de metal alcalino y NH3 para precipitar un precursor de metal de transición libre de litio de la mezcla de reacción, en donde la relación molar inicial de iones OH- respecto a iones metálicos (OH-:M2+)<1,95 y
en donde la concentración de iones NH4+ en la mezcla de reacción después de establecer un equilibrio químico es 0,05 mol/l o más,
(b) aislar y opcionalmente secar el precursor de metal de transición libre de litio precipitado de la mezcla de reacción,
(c) hacer reaccionar el precursor de metal de transición libre de litio con una solución acuosa de un compuesto de litio descomponible térmicamente para obtener un precursor de metal de transición que contiene litio, y
(d) calcinar el precursor de metal de transición que contiene litio a una temperatura de 300 °C-800 °C.
2. Procedimiento de acuerdo con la reivindicación 1, en donde en la etapa (a) la concentración de NH3 en la mezcla de reacción después de establecer un equilibrio químico es de 0,01 a 1,0 mol/l.
3. Procedimiento de acuerdo con la reivindicación 1 o 2, en donde en la etapa (a) la concentración de iones NH4+ en la mezcla de reacción después de establecer un equilibrio químico de 0,07 a 0,25 mol/l y la concentración de NH3 en la mezcla de reacción después de establecer un equilibrio químico de 0,05 a 0,75 mol/l.
4. Procedimiento de acuerdo con una cualquiera de las reivindicaciones anteriores, en donde el hidróxido de metal alcalino en la etapa (a) es hidróxido de sodio.
5. Procedimiento de acuerdo con una cualquiera de las reivindicaciones anteriores, en donde las sales en la etapa (a) se seleccionan de nitratos y sulfatos.
6. Procedimiento de acuerdo con una cualquiera de las reivindicaciones anteriores, en donde la reacción en la etapa (a) tiene lugar en un reactor de funcionamiento continuo.
7. Procedimiento de acuerdo con una cualquiera de las reivindicaciones anteriores, en donde la calcinación en la etapa (d) tiene lugar en una primera etapa a una temperatura de 350 °C a 450 °C y en una segunda etapa a una temperatura de 450 °C a 700 °C.
8. Procedimiento de acuerdo con una cualquiera de las reivindicaciones anteriores, que comprende además la etapa
(e1) mezcla de las partículas de óxido de metal de transición obtenidas en la etapa (d) con un compuesto que contiene litio y un agente reductor y hacer reaccionar la mezcla en una reacción en fase sólida a una temperatura de 120 °C a 400 °C para obtener partículas de óxido de metal de transición de la fórmula general (2), Li1+xMn1,5+yNiü,5-y-zMzO4 (2)
en donde x es un valor de 0<x<1,5,
y M, y y z son como se definen en la reivindicación 1.
9. Procedimiento de acuerdo con la reivindicación 8, en donde la reacción en la etapa (el) se lleva a cabo con yoduro de litio.
10. Procedimiento de acuerdo con la reivindicación 8 o 9, en donde la reacción en la etapa (e1) tiene lugar a una temperatura de 180 °C a 300 °C.
11. Procedimiento de acuerdo con una de las reivindicaciones 1 a 7, que comprende además la etapa
(e2) reacción electroquímica de las partículas de óxido de metal de transición obtenidas en la etapa (d) con un contraelectrodo que contiene litio y/o un electrodo sacrificial que contiene litio en un electrolito con un potencial de 1,4 a 4,0 V,
para obtener partículas de óxido de metal de transición de fórmula general (2),
Li1+xMn1,5+yNiü,5-y-zMzO4 (2)
en donde x es un valor de 0<x<1,5,
y M, y y z son como se definen en la reivindicación 1.
12. Partículas de óxido de metal de transición de la fórmula general (1), obtenibles por un procedimiento como se define en una cualquiera de las reivindicaciones 1 a 7,
LiMn1,5+yNi0,5-y-zMzO4 (1),
en donde M, y y z son como se definen en la reivindicación 1,
las partículas tienen un tamaño medio de partícula de 1 a 40 |im,
el tamaño promedio de cristalito primario de las partículas es de 20 a 1000 nm,
la densidad de compactación es de 2,0 a 2,8 g/cm3, y
las partículas tienen una forma de grano esférica o esferoidal, en donde la proporción del diámetro más grande respecto al diámetro más pequeño de una partícula es 1,8 o menos.
13. Partículas de óxido de metal de transición de la fórmula general (2), obtenibles por un procedimiento como se define en una cualquiera de las reivindicaciones 8 a 11,
Li1+xMn1,5+yNi0,5-y-zMzO4 (2)
en donde M, y y z son como se define en la reivindicación 1, y
x es un valor de 0<x<1,5,
las partículas tienen un tamaño medio de partícula de 1 a 40 |im,
el tamaño promedio de cristalito primario de las partículas es de 20 a 1000 nm,
la densidad de compactación es de 2,2 a 3,0 g/cm3, y
las partículas tienen una forma de grano esférica o esferoidal, en donde la proporción del diámetro más grande respecto al diámetro más pequeño de una partícula es 1,8 o menos.
14. Uso de partículas de óxido de metal de transición de acuerdo con la reivindicación 12 o 13 como material de electrodo.
15. Uso de partículas de óxido de metal de transición de acuerdo con la reivindicación 13 como material de almacenamiento en baterías de litio o como aditivo en materiales de ánodo.
ES16753593T 2015-09-17 2016-07-26 Partículas de óxido de metal de transición a base de litio-níquel-manganeso, su producción y su uso como material de electrodo Active ES2804900T3 (es)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
DE102015115691.1A DE102015115691B4 (de) 2015-09-17 2015-09-17 Lithium-Nickel-Mangan-basierte Übergangsmetalloxidpartikel, deren Herstellung sowie deren Verwendung als Elektrodenmaterial
PCT/EP2016/067770 WO2017045817A1 (de) 2015-09-17 2016-07-26 Lithium-nickel-mangan-basierte übergangsmetalloxidpartikel, deren herstellung sowie deren verwendung als elektrodenmaterial

Publications (1)

Publication Number Publication Date
ES2804900T3 true ES2804900T3 (es) 2021-02-09

Family

ID=56738074

Family Applications (1)

Application Number Title Priority Date Filing Date
ES16753593T Active ES2804900T3 (es) 2015-09-17 2016-07-26 Partículas de óxido de metal de transición a base de litio-níquel-manganeso, su producción y su uso como material de electrodo

Country Status (10)

Country Link
US (1) US10658664B2 (es)
EP (1) EP3337764B1 (es)
JP (1) JP6587740B2 (es)
KR (1) KR102128246B1 (es)
CN (1) CN108025926B (es)
DE (1) DE102015115691B4 (es)
DK (1) DK3337764T3 (es)
ES (1) ES2804900T3 (es)
PL (1) PL3337764T3 (es)
WO (1) WO2017045817A1 (es)

Families Citing this family (14)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CA3048267A1 (en) * 2017-01-18 2018-07-26 Nano One Materials Corp. One-pot synthesis for lithium ion battery cathode material precursors
KR102346153B1 (ko) 2017-11-17 2022-01-03 주식회사 엘지에너지솔루션 리튬 이차전지용 양극재에 포함되는 비가역 첨가제의 제조방법, 이에 의해 제조된 비가역 첨가제를 포함하는 양극재, 및 양극재를 포함하는 리튬 이차전지
WO2019098764A1 (ko) * 2017-11-17 2019-05-23 주식회사 엘지화학 리튬 이차전지용 양극재에 포함되는 비가역 첨가제의 제조방법, 이에 의해 제조된 비가역 첨가제를 포함하는 양극재, 및 양극재를 포함하는 리튬 이차전지
CN110776019A (zh) * 2018-07-27 2020-02-11 纳米及先进材料研发院有限公司 高压正极材料的合成以及用于锂离子电池的高压电解液的制备
WO2020097554A1 (en) * 2018-11-09 2020-05-14 Basf Corporation A process for producing lithiated transition metal oxides
DE102019201479A1 (de) * 2019-02-06 2020-08-06 Robert Bosch Gmbh Zyklieren von überlithiierten, schichtartigen Übergangsmetall-Oxiden mit hohen oberen Abschaltspannungen
CN110061208B (zh) * 2019-04-03 2021-03-16 昆山宝创新能源科技有限公司 锂电池正极活性材料前驱体及其制备方法、锂电池正极活性材料及其制备方法和锂电池
CN112436134B (zh) 2019-04-28 2022-03-08 宁德时代新能源科技股份有限公司 正极活性材料及其制备方法、正极极片、锂离子二次电池和电动汽车
US11637285B2 (en) * 2020-10-02 2023-04-25 GM Global Technology Operations LLC Over-lithiated cathode material
CN116802843A (zh) * 2021-11-26 2023-09-22 宁德时代新能源科技股份有限公司 一种正极活性材料及其制备方法和应用
KR102822434B1 (ko) * 2022-03-31 2025-06-18 주식회사 엘 앤 에프 신규 전구체 입자 및 그로부터 제조된 양극 활물질
DE202022102465U1 (de) 2022-04-29 2022-05-12 Hte Gmbh The High Throughput Experimentation Company Vorrichtung zur Herstellung von Feststoffpartikeln
EP4514526A1 (de) 2022-04-29 2025-03-05 HTE GmbH The High Throughput Experimentation Company Vorrichtung und verfahren zur herstellung von feststoffpartikeln
EP4312290A4 (en) * 2022-05-31 2024-06-12 Contemporary Amperex Technology Co., Limited Lithium nickel manganate positive electrode active material, and preparation method for same and secondary battery using same

Family Cites Families (14)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2002073718A1 (en) * 2001-03-14 2002-09-19 Yuasa Corporation Positive electrode active material and nonaqueous electrolyte secondary cell comprising the same
DE10245467A1 (de) * 2002-09-28 2004-04-08 Varta Automotive Systems Gmbh Aktives Nickelmischhydroxid-Kathodenmaterial für alkalische Akkumulatoren und Verfahren zu seiner Herstellung
JP4146319B2 (ja) 2003-09-12 2008-09-10 タカラベルモント株式会社 診療用照明装置
JP2005093192A (ja) * 2003-09-17 2005-04-07 Ngk Insulators Ltd リチウム二次電池及びその製造方法
KR100595362B1 (ko) * 2004-07-21 2006-06-30 제일모직주식회사 비수계 전해질 2차 전지 양극 활물질용 리튬-니켈 복합산화물, 그 제조방법 및 그를 포함하는 양극 활물질
JP4411157B2 (ja) * 2004-07-27 2010-02-10 日本化学工業株式会社 リチウムマンガンニッケル系複合酸化物、その製造方法及びそれを用いたリチウム二次電池
EP2248220B1 (en) * 2008-02-22 2015-11-04 Steven E. Sloop Reintroduction of lithium into recycled electrode materials for battery
KR101049543B1 (ko) * 2008-10-15 2011-07-14 한양대학교 산학협력단 리튬 이차 전지용 양극 활물질, 이의 제조 방법, 및 이를 포함하는 리튬 이차 전지
CN102484249A (zh) * 2009-08-27 2012-05-30 安维亚系统公司 具有高比容量和优异循环的层层富含锂的复合金属氧化物
US10017875B2 (en) * 2011-03-28 2018-07-10 Sumitomo Metal Mining Co., Ltd. Nickel manganese composite hydroxide particles and manufacturing method thereof, cathode active material for a non-aqueous electrolyte secondary battery and manufacturing method thereof, and a non-aqueous electrolyte secondary battery
CA2831756A1 (en) * 2011-03-31 2012-10-04 Toda Kogyo Corporation Positive electrode active substance particles for non-aqueous electrolyte secondary batteries and process of production thereof
KR101449811B1 (ko) * 2012-11-22 2014-10-13 삼성정밀화학 주식회사 양극 활물질, 이의 제조방법 및 이를 포함하는 리튬 이차 전지
WO2015115547A1 (ja) * 2014-01-31 2015-08-06 住友金属鉱山株式会社 ニッケルマンガン複合水酸化物粒子とその製造方法、非水電解質二次電池用正極活物質とその製造方法、および非水電解質二次電池
CN104300109A (zh) * 2014-09-19 2015-01-21 青岛乾运高科新材料股份有限公司 球形镍钴锰酸锂的制备方法

Also Published As

Publication number Publication date
WO2017045817A1 (de) 2017-03-23
KR102128246B1 (ko) 2020-07-01
PL3337764T3 (pl) 2020-11-16
EP3337764A1 (de) 2018-06-27
CN108025926A (zh) 2018-05-11
JP2018528926A (ja) 2018-10-04
DK3337764T3 (da) 2020-07-20
CN108025926B (zh) 2020-10-30
US10658664B2 (en) 2020-05-19
KR20180086184A (ko) 2018-07-30
JP6587740B2 (ja) 2019-10-09
US20180294481A1 (en) 2018-10-11
DE102015115691A1 (de) 2017-03-23
EP3337764B1 (de) 2020-04-08
DE102015115691B4 (de) 2020-10-01

Similar Documents

Publication Publication Date Title
ES2804900T3 (es) Partículas de óxido de metal de transición a base de litio-níquel-manganeso, su producción y su uso como material de electrodo
KR101713454B1 (ko) 비수계 전해질 이차 전지용 정극 활물질의 제조 방법, 비수계 전해질 이차 전지용 정극 활물질 및 이것을 사용한 비수계 전해질 이차 전지
JP5803539B2 (ja) リチウム含有複合酸化物粉末の製造方法
US9525173B2 (en) Method for manufacturing over-lithiated layered lithium metal composite oxide
CN104703921B (zh) Li‑Ni复合氧化物颗粒粉末和非水电解质二次电池
JP6578634B2 (ja) 非水系電解質二次電池用正極活物質の製造方法、非水系電解質二次電池用正極活物質及びこれを用いた非水系電解質二次電池
JP6340791B2 (ja) 非水系電解質二次電池用正極活物質の製造方法
CN111418094A (zh) 掺杂有镁的锰尖晶石、包含其的阴极材料、其制备方法和包含这样的尖晶石的锂离子电池
KR20120091137A (ko) 리튬 이차 전지용 정극 활성 물질, 그 제조 방법 및 리튬 이차 전지
KR20130132847A (ko) 비수 전해질 2차 전지용 양극 활물질, 그 양극 활물질의 제조 방법, 비수 전해질 2차 전지용 전극, 비수 전해질 2차 전지및 그 2차 전지의 제조 방법
JPWO2012176471A1 (ja) リチウム含有複合酸化物粉末およびその製造方法
US20160344025A1 (en) Titanate compound, alkali metal titanate compound and method for producing same, and power storage device using titanate compound and alkali metal titanate compound as active material
WO2015076323A1 (ja) 非水系電解質二次電池用正極活物質及びその製造方法、並びに非水系電解質二次電池
Huang et al. Optimization of synthesis parameters for uniform sphere-like Li1. 2Mn0. 54Ni0. 13Co0. 13O2 as high performance cathode material for lithium ion batteries
JP6155957B2 (ja) 正極活物質粒子粉末及びその製造方法、並びに非水電解質二次電池
JP2018006317A (ja) 蓄電デバイスの電極用チタン酸リチウム粉末および活物質材料、並びにそれを用いた電極シートおよび蓄電デバイス
JP6237229B2 (ja) 非水電解質二次電池用正極活物質の前駆体とその製造方法及び非水電解質二次電池用正極活物質とその製造方法
Hou et al. A novel double-shelled LiNi0. 5Co0. 2Mn0. 3O2 cathode material for Li-ion batteries
JP5370501B2 (ja) 複合酸化物の製造方法、リチウムイオン二次電池用正極活物質およびリチウムイオン二次電池
Guo et al. Synthesis of high-purity LiMn2O4 with enhanced electrical properties from electrolytic manganese dioxide treated by sulfuric acid-assisted hydrothermal method
KR102533325B1 (ko) 리튬 전이 금속 복합 산화물 및 제조 방법
Mei et al. Preparation of LiCoO 2 concaved cuboctahedra and their electrochemical behavior in lithium-ion battery
JP2018073751A (ja) 非水電解質二次電池用正極活物質、非水電解質二次電池用電極及び非水電解質二次電池
JP5828282B2 (ja) 非水電解質二次電池用活物質の製造方法およびそれを用いた二次電池
IT202000016966A1 (it) Materiale di ossidi di metalli di transizione ricco di litio
