Abstract
Procedimiento de emisión de una trama de control por una entidad emisora (EE1) hacia una entidad receptora (ER1), según el protocolo WiFi que comprende una capa PLCP y una capa MAC, comprendiendo la trama de control (RTS1) un campo SIG de cabecera (SIG') de la capa PLCP, caracterizado por que el procedimiento comprende una etapa (E2) de transferencia de la capa MAC hacia la capa PLCP de un parámetro (Partial RA) de capa MAC destinado a identificar una entidad receptora de la trama de control, una etapa (E3) de inserción de dicho parámetro en dicho campo de cabecera SIG, y una sola etapa de modulación (E4), según una técnica de modulación relativa a la capa PLCP, previa a una etapa (E5) de emisión de la trama de control modulada.
Description
DESCRIPCIÓN
Tramas de control de corta duración en capa física
1. Campo de la invención
El campo de la invención es el de los sistemas de comunicación que utilizan un canal de transmisión radioeléctrica, eléctrica u óptica, y más particularmente el de la gestión de un canal con ayuda de tramas de control, cuando está compartido entre varias entidades emisoras o receptoras.
2. Estado de la técnica anterior
En los sistemas de comunicación por radio, corriente portadora en línea y óptica inalámbrica, el canal de transmisión es un recurso compartido y perturbado por las interferencias entre las diferentes entidades emisoras y receptora que comparten el canal, y por las colisiones entre las diferentes tramas de datos que transitan por el canal. Para fiabilizar los intercambios de tramas de datos, tramas llamadas "de control" se intercambian entre las entidades emisora y receptora, anterior y posteriormente a un intercambio de tramas de datos.
Las tramas de datos y las tramas de control son del mismo formato. La figura 1 ilustra la composición de una trama basándose en el ejemplo según la norma IE E E 802.11 (WiFi) de una trama de datos DATA1 y de tres tramas de control RTS0, CTS0 y ACK0. Dichas tramas comprenden todas las siguientes partes:
- una cabecera PLCP (Physical Layer Convergence Protocol, o protocolo de convergencia de la capa física), que comprende los campos STF (Short Training Field, o campo de símbolos de aprendizaje cortos), LTF (Long Training Field, o campo de símbolos de aprendizaje largos) y SIG (Signal Field, o campo de señalización),
- una cabecera MAC (Medium Access Control, o control de acceso al soporte) con un campo Frame Control que indica el tipo de la trama (DATA para una trama de datos o ACK para una trama de acuse de recibo, por ejemplo), así como uno o varios campos que pueden ser, entre otros, un campo de dirección MAC de origen, un campo de dirección MAC de destino, y/o un campo Duration (duración de un intercambio de trama),
- los datos MAC, ausentes si la trama es una trama de control,
- y otros campos tales como FCS (Frame Check Sequence, o secuencia de verificación de integridad de trama), tail (cola), pad (padding, o relleno).
El campo STF es invariable y sirve para la sincronización temporal. El campo LTF sirve de sincronización frecuencial, y el campo SIG sirve de señalización de datos con destino el receptor.
Los campos y los datos se modulan con una modulación OFDM (Orthogonal Frequency Division Multiplexing, o multiplexado por división en frecuencias ortogonales). Una trama se presenta entonces como una sucesión de símbolos OFDM.
En el modelo de comunicación OSI (Open Systems Interconnection, o interconexión de sistemas abiertos) en 7 capas, utilizado por las redes locales según la norma IE E E 802.11, la subcapa PLCP forma parte de la capa física, que es la primera capa y la más baja. La subcapa MAC forma parte de la capa enlace de datos, que es la segunda capa del modelo. Al recibir una trama de datos o de control, la subcapa PLCP de una entidad detecta en primer lugar el comienzo de trama con ayuda del campo STF. Si la sincronización temporal es correcta para una trama WiFi, la trama se demodula y el resultado se vuelve a subir a la subcapa MAC. La subcapa MAC verifica la integridad de la trama con ayuda del campo FCS, y, según el resultado, verifica además si la trama está destinada correctamente a la entidad, con ayuda de la cabecera MAC. De forma similar, el mecanismo de generación de una trama de datos o de una trama de control necesita también interacciones entre las dos primeras capas, física y enlace de datos.
Para fiabilizar el intercambio de una trama de datos, una trama de control de tipo RTS (Request To Send, o solicitud de emisión, en inglés) es emitida en primer lugar por la entidad emisora. Esta está destinada a reservar el canal durante una duración determinada. La entidad receptora responde emitiendo una trama de control de tipo CTS (Clear To Send, o libre para emisión, en inglés). Esta está destinada a confirmar la reserva del canal, durante una duración corregida. La entidad emisora emite entonces la trama de datos, a la cual responde la entidad receptora mediante una trama de corregida de tipo ACK (ACKnowldgement, o acuse de recibo, en inglés).
También existe una trama de control de tipo PSPO LL (Power Save Polling, o sondeo de ahorro de energía, en inglés), emitida por una entidad receptora cuando sale de un periodo de espera, para indicar a una entidad emisora que está lista para recibir una trama de datos. Si la entidad emisora tiene efectivamente una trama de datos para emitir hacia ella, así lo hace. Si no, emite hacia ella una trama de control de tipo ACK.
El plazo S IFS (Short Inter-Frame Sequence, o espacio inter-trama corto, en inglés) permite dejar, a las entidades afectadas por la transmisión, el tiempo para pasar del modo emisión al modo recepción (y viceversa). Este plazo está incluido en el cálculo del valor del campo Duration de la cabecera MAC, llegado el caso.
Los datos de una trama de datos son de tamaño variable, yendo de aproximadamente 100 octetos para la voz en el protocolo Internet, o 127 octetos para datos intercambiados de máquina a máquina, a varios kilooctetos para el vídeo. Según la norma IE E E 802.11a, la transmisión de 100 octetos puede tardar 40 ms, mientras que la de un paquete de 1500 octetos puede tardar hasta 2064 ms. El conjunto de los octetos que componen la parte MAC (cabecera y datos) se modula a una velocidad de transferencia optimizada en función de las condiciones del canal de transmisión, por ejemplo, a 36 Mbit/s para la técnica 16QAM (16-state Quadrature Amplification Modulation, o modulación de amplitud en cuadratura de 16 estados).
El campo SIG (24 octetos) se modula a una velocidad de transferencia inferior a la de la parte MAC, por ejemplo, a 6 Mbit/s para la técnica BPSK (Binary Phase Shift Keying, o modulación binaria por desplazamiento de fase), lo que hace al campo SIG más robusto que los campos de la capa MAC. En efecto, las señales moduladas tienen un alcance diferente según la velocidad de transferencia utilizada, cuanto mayor es la velocidad de transferencia, menor es el alcance de una señal y mayor es el riesgo de error en la recepción.
Según la norma IE E E 802.11a, la ocupación del canal de transmisión por una trama de control (con su cabecera MAC de 20 octetos) es del orden de 32ms. Para los tráficos de datos cuyas tramas de datos relativamente cortas pueden ocupar aproximadamente 40 ms de ocupación de canal, las tramas de control representan, por lo tanto, una parte importante del tráfico, con respecto a las tramas "útiles". Este es el caso, en concreto, de los tráficos de voz en IP y de los tráficos de datos entre máquinas, donde el ancho de banda ocupado por las tramas de control es un problema. Además, la presencia de una cabecera MAC modulada a una velocidad de transferencia superior con respecto al resto de la trama de control reduce su robustez, y constituye un factor de complejidad para las operaciones de modulación y demodulación de la trama de control. Para entidades emisoras o receptoras con fuerte limitación de energía, como por ejemplo las participantes en intercambios entre máquinas, este factor de complejidad genera un consumo de energía que también es un problema.
La solicitud de patente US 2009/0092039 A1 divulga un procedimiento de emisión de una trama de datos, en el que una cabecera MAC se inserta en el campo SIG, pero en la que subsiste una parte de trama que debe ser modulada según la técnica de modulación propia de la subcapa MAC, además de la modulación aplicada al campo SIG, propia de la subcapa PLCP.
Existe, por lo tanto, una necesidad de una solución que no presente estos inconvenientes.
3. Descripción de la invención
La invención pretende mejorar la situación con ayuda de un procedimiento de emisión de una trama de control por una entidad emisora hacia una entidad receptora, comprendiendo la trama de control un campo de cabecera llamado de primera capa, destinado a transportar informaciones relativas a una primera capa, comprendiendo el procedimiento una etapa de modulación según una primera técnica de modulación, y previamente a la etapa de modulación, una etapa de inserción de informaciones relativas a una segunda capa en dicho campo de cabecera de primera capa. Gracias a la invención, una cabecera de segunda capa ya no es necesaria en la trama de control. Esto libera una cabecera de primera capa destinada a procesar la cabecera de segunda capa. Con respecto a la técnica anterior, este procedimiento permite, por lo tanto, acortar la longitud de la trama de control, y permite además utilizar solamente una sola técnica de modulación, en vez de dos (una por capa).
Según la técnica anterior, por ejemplo en WiFi, las informaciones relativas a la capa MAC (segunda capa), es decir el tipo de trama de control y sus parámetros, son transportadas en la cabecera mAc . Según la técnica anterior existe también un campo SIG de la capa PLCP (primera capa), destinado a transportar informaciones necesarias para el procesamiento de la cabecera MAC. Según la invención, las informaciones relativas a la capa MAC, es decir el tipo de trama de control y sus parámetros, se insertan en el campo SIG. Esto, por una parte, libera la cabecera MAC, que ya no se inserta en la trama de control, y, por otro lado, libera el uso original del campo SIG.
Según la técnica anterior, la ocupación del canal de transmisión por una trama de control WiFi (con su cabecera MAC de 20 octetos) es del orden de 32 ms. Para una trama de control WiFi según la invención (sin cabecera MAC), esta duración es del orden de 20 ms.
Con la invención, al no comprender ya la trama de control campo o cabecera relativo a la capa MAC, no es necesaria ninguna modulación según una técnica de modulación relativa a esta capa MAC. Solo queda la modulación del campo SIG según una técnica de modulación relativa a la capa PLCP, más robusta y menos compleja que la técnica de modulación relativa a la capa MAC.
Se entiende que, gracias a la invención, una trama de control es más corta, y que la entidad emisora solamente necesita implementar un solo modo de modulación, el relativo a la primera capa, que ha resultado ser el más robusto. Esto permite reducir el ancho de banda ocupada por las tramas de control en el tráfico de datos, aumentar su robustez
de transmisión, y reducir el número y la complejidad de las operaciones de modulación en la entidad emisora.
Según un aspecto de la invención, las informaciones insertadas relativas a la segunda capa comprenden al menos una información de un grupo que comprende al menos:
• una información relativa al tipo de trama de control (PLCP type),
• una información relativa a la duración (DUR) del intercambio entre las entidades emisora y receptora,
• un identificador de la entidad emisora (Partial TA),
• un identificador de la entidad receptora (Partial RA).
Ventajosamente, con las informaciones insertadas en el campo de cabecera relativo a la primera capa, es posible obtener los diferentes tipos de tramas de control necesarios para el intercambio de tramas de datos entre dos entidades.

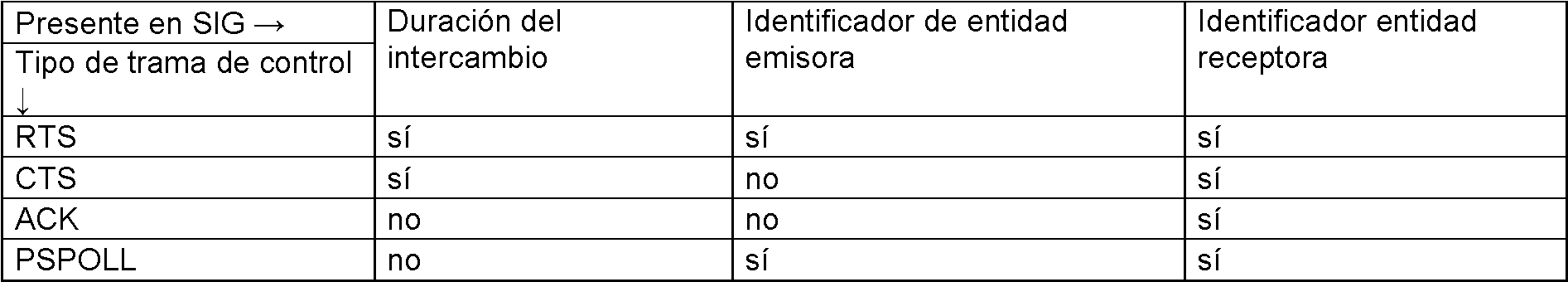

La siguiente tabla enumera a modo de ejemplo la composición del campo SIG para las principales tramas de control utilizadas en WiFi:
Por ejemplo, una trama de control ACK (trama llamada "de acuse de recibo" en WiFi) comprende en su campo SIG, además del tipo "ACK", un identificador de la entidad receptora a la que está destinada la trama ACK, pero no comprende un identificador de la entidad emisora, ni información de duración.
La invención también se refiere a un procedimiento de recepción de una trama de control por una entidad receptora desde una entidad emisora, comprendiendo la trama de control un campo de cabecera destinado a transportar informaciones relativas a una primera capa, comprendiendo el procedimiento una etapa de demodulación de dicho campo de cabecera según una primera técnica de modulación, y, a continuación de la etapa de demodulación, una etapa de extracción de informaciones relativas a una segunda capa, del campo de cabecera demodulado.
Las informaciones extraídas de esta manera pueden ser transmitidas a la segunda capa, por ejemplo, la capa MAC, para ser procesadas allí como informaciones relativas a esta capa.
Con respecto a la técnica anterior, este procedimiento permite utilizar solamente un solo tipo de demodulación durante la recepción de una trama de control, en vez de dos. Esto permite reducir el número y la complejidad de las operaciones de demodulación en la entidad receptora.
Según un aspecto de la invención, las informaciones extraídas no se transmiten a la segunda capa si no se detecta ninguna correspondencia entre el identificador de la entidad receptora y las informaciones extraídas.
Ventajosamente, el procesamiento de una trama de control recibida por la entidad receptora pero que le está destinada a detenerse a nivel de la primera capa, por ejemplo, la capa PLCP, sin hacer intervenir a la segunda capa, por ejemplo, la capa MAC. Esto ocasiona un ahorro en tiempo y en cálculos para la entidad receptora.
La invención también se refiere a un procedimiento de emisión de una trama de datos por una entidad emisora hacia una entidad receptora, que comprende, previamente a una etapa de emisión de la trama de datos, las siguientes etapas:
• emisión de una trama de control de solicitud de reserva, destinada a reservar un canal de comunicación entre la entidad emisora y la entidad receptora, siendo emitida la trama de control de solicitud de reserva de acuerdo con el procedimiento de emisión de una trama de control que se acaba de describir,
• recepción de una trama de control de confirmación de reserva, destinada a confirmar a la entidad emisora la reserva del canal de comunicación por la entidad receptora, siendo recibida la trama de control de confirmación de reserva de acuerdo con el procedimiento de recepción de una trama de control que se acaba de describir.
Para cada trama de datos emitida, se intercambian al menos dos tramas de control entre las entidades emisora y receptora. La parte de las tramas de control con respecto a la de las tramas de datos es importante, particularmente cuando las tramas de datos son cortas. Se entiende, por lo tanto, que gracias a la invención, la parte ocupada por el volumen de las tramas de control en el tráfico generado por la emisión de tramas de datos disminuye, ya que el tamaño de las tramas de control disminuye con respecto a la técnica anterior.
La invención también se refiere a un procedimiento de recepción de una trama de datos por una entidad receptora desde una entidad emisora, que comprende, a continuación de una etapa de recepción de la trama de datos, una etapa de emisión de una trama de control de acuse de recibo, destinada a acusar recibo a la entidad emisora de la recepción de la trama de datos, siendo emitida la trama de control de acuse de recibo de acuerdo con el procedimiento de emisión de una trama de control que se acaba de describir.
Para cada trama de datos recibida, se emite al menos una trama de control. La parte de las tramas de control con respecto a la de las tramas de datos es importante, particularmente cuando las tramas de datos son cortas. Se entiende, por lo tanto, que gracias a la invención, la parte ocupada por el volumen de las tramas de control en el tráfico generado por la recepción de tramas de datos disminuye, ya que el tamaño de las tramas de control disminuye con respecto a la técnica anterior.
Según un aspecto de la invención, la etapa de recepción de una trama de datos es precedida por una etapa de emisión de una trama de control de indicación de salida de modo de espera, destinada a informar a la entidad emisora de que la entidad receptora ha salido de un modo de espera y está lista para recibir una trama de datos, siendo emitida la trama de control de indicación de salida de modo de espera de acuerdo con el procedimiento de emisión de una trama de control que se acaba de describir.
Por ejemplo, en WiFi, este aspecto permite tener en cuenta una trama de control de tipo "PSPOLL".
La invención también se refiere a un dispositivo de emisión de una trama de control por una entidad emisora hacia una entidad receptora, comprendiendo la trama de control un campo de cabecera destinado a transportar informaciones relativas a una primera capa, estando modulado dicho campo de cabecera según una primera técnica de modulación, comprendiendo el dispositivo una unidad de inserción de informaciones relativas a una segunda capa, en el campo de cabecera relativo a la primera capa.
La invención también se refiere a un dispositivo de recepción de una trama de control por una entidad receptora desde una entidad emisora, comprendiendo la trama de control un campo de cabecera destinado a transportar informaciones relativas a una primera capa, estando demodulado dicho campo de cabecera según una primera técnica de modulación, comprendiendo el dispositivo una unidad de extracción de informaciones relativas a una segunda capa, del campo de cabecera relativo a la primera capa.
La invención también se refiere a un dispositivo de emisión de una trama de datos por una entidad emisora hacia una entidad receptora, que comprende:
• un dispositivo de emisión de una trama de control tal como se describió anteriormente, capaz de generar una trama de control de solicitud de reserva, destinada a reservar, para la trama de datos, un canal de comunicación entre la entidad emisora y la entidad receptora,
• un dispositivo de recepción de una trama de control tal como se describió anteriormente, capaz de procesar una trama de control de confirmación de reserva, destinada a confirmar a la entidad emisora la reserva del canal de comunicación por la entidad receptora.
La invención también se refiere a un dispositivo de recepción de una trama de datos por una entidad receptora desde una entidad emisora, que comprende:
• un dispositivo de emisión de una trama de control tal como se describió anteriormente, capaz de generar una trama de control de acuse de recibo, destinada a acusar recibo a la entidad emisora de la recepción de la trama de datos por la entidad receptora.
La invención también se refiere a una señal de control que porta una trama de control emitida por una entidad emisora, y destinada a una entidad receptora, comprendiendo la trama de control un campo relativo a una primera capa modulado según una técnica de modulación relativa a la primera capa, comprendiendo el campo informaciones relativas a una segunda capa.
Con respecto a la técnica anterior, esta señal según la invención ocupa menos ancho de banda ya que las informaciones relativas a la segunda capa no se insertan en un campo relativo a la segunda capa, sino en un campo preexistente relativo a la primera capa, cuya reutilización para este fin se permite debido a la ausencia de campo relativo a la segunda capa.
Según un aspecto de la invención, las informaciones relativas a la segunda capa comprendidas en la señal comprenden al menos una información de un grupo que comprende al menos:
• una información relativa al tipo de trama de control,
• una información relativa a la duración del intercambio entre las entidades emisora y receptora,
• un identificador de la entidad emisora,
• un identificador de la entidad receptora.
De este modo, la señal puede portar cualquiera de las tramas de control necesarias para el transporte de una trama de datos entre una entidad emisora y una entidad receptora, de las cuales, entre otras, las tramas de reserva de canal, de confirmación de reserva de canal, de acuse de recibo o de indicación de salida de modo de espera.
La invención también se refiere a una entidad emisora conectada a una red de comunicación, que comprende al menos un dispositivo de emisión de una trama de datos tal como se describió anteriormente.
Dicha entidad emisora es, por ejemplo, el punto de acceso o una estación de una red WiFi. El punto de acceso es, por ejemplo, una pasarela de acceso a Internet doméstica o profesional, y la estación es, por ejemplo, un ordenador, una tableta, un teléfono o un decodificador de señal de televisión.
La invención también se refiere a una entidad receptora conectada a una red de comunicación, que comprende al menos un dispositivo de recepción de una trama de datos tal como se describió anteriormente.
Dicha entidad receptora es, por ejemplo, el punto de acceso o una estación de una red WiFi. El punto de acceso es, por ejemplo, una pasarela de acceso a Internet doméstica o profesional, y la estación es, por ejemplo, un ordenador, una tableta, un teléfono o un decodificador de señal de televisión.
La invención también se refiere a una entidad emisora y receptora, que comprende a la vez un dispositivo de emisión de una trama de datos tal como se describió anteriormente y un dispositivo de recepción de una trama de datos tal como se describió anteriormente.
La invención también se refiere a un sistema de comunicación, caracterizado por que comprende al menos una entidad emisora tal como se describió anteriormente y al menos una entidad receptora tal como se describió anteriormente. Dicho sistema comprende, por ejemplo, el punto de acceso y la o las estaciones de una red WiFi.
La invención también se refiere a un programa informático, que comprende instrucciones para la implementación de las etapas del procedimiento de emisión de una trama de control tal como se describió anteriormente, cuando este procedimiento es ejecutado por un procesador.
La invención también se refiere a un soporte de grabación del programa que se acaba de describir, legible por ordenador, que puede utilizar cualquier lenguaje de programación, y estar en forma de código fuente, código objeto o código intermedio entre código fuente y código objeto, tal como en una forma parcialmente compilada o en cualquier otra forma deseable.
La invención también se refiere a un programa informático, que comprende instrucciones para la implementación de las etapas del procedimiento de recepción de una trama de control tal como se describió anteriormente, cuando este procedimiento es ejecutado por un procesador.
La invención también se refiere a un soporte de grabación del programa que se acaba de describir, legible por ordenador, que puede utilizar cualquier lenguaje de programación, y estar en forma de código fuente, código objeto o código intermedio entre código fuente y código objeto, tal como en una forma parcialmente compilada o en cualquier otra forma deseable.
La invención también se refiere a un programa informático, que comprende instrucciones para la implementación de las etapas del procedimiento de emisión de una trama de datos tal como se describió anteriormente, cuando este procedimiento es ejecutado por un procesador.
La invención también se refiere a un soporte de grabación del programa que se acaba de describir, legible por ordenador, que puede utilizar cualquier lenguaje de programación, y estar en forma de código fuente, código objeto o código intermedio entre código fuente y código objeto, tal como en una forma parcialmente compilada o en cualquier otra forma deseable.
La invención también se refiere a un programa informático, que comprende instrucciones para la implementación de las etapas del procedimiento de recepción de una trama de datos tal como se describió anteriormente, cuando este procedimiento es ejecutado por un procesador.
La invención se refiere, por último, a un soporte de grabación del programa que se acaba de describir, legible por ordenador, que puede utilizar cualquier lenguaje de programación, y estar en forma de código fuente, código objeto o código intermedio entre código fuente y código objeto, tal como en una forma parcialmente compilada o en cualquier otra forma deseable.
4. Presentación de las figuras
Otras ventajas y características de la invención se apreciarán con más claridad tras la lectura de la siguiente descripción de un modo de realización particular de la invención, dado a título de simple ejemplo ilustrativo y no limitativo y de los dibujos adjuntos, entre los cuales:
- la figura 1 presenta la estructura de una trama de datos y la estructura de diferentes tramas de control según la técnica anterior,
- la figura 2 presenta la estructura de una trama de datos y la estructura de diferentes tramas de control según un modo de realización de la invención,
- las figuras 3A a 3D presentan en detalle la estructura de diferentes tramas de control según un modo de realización de la invención,
- la figura 4 presenta las etapas del procedimiento de emisión de una trama de control según un modo de realización de la invención,
- la figura 5 presenta las etapas del procedimiento de recepción de una trama de control según un modo de realización de la invención,
- la figura 6 presenta etapas del procedimiento de recepción de una trama de control según otro modo de realización de la invención,
- la figura 7 presenta un ejemplo de estructura de una entidad emisora EE1, según la invención,
- la figura 8 presenta un ejemplo de estructura de una entidad receptora ER1, según la invención.
5. Descripción detallada de al menos un modo de realización de la invención
En lo sucesivo de la descripción, se considera el caso de modos de realización de la invención mediante entidades que se comunican entre sí por WiFi, es decir por un canal de transmisión según la norma IE E E 802.11. La invención no se limita a este caso, y se aplica a otros tipos de canales de transmisión tales como corriente portadora en línea (norma IE E E 1901), u óptica inalámbrica (norma IE E E 802.15.7).
La estructura de una trama de datos DATA1 y la estructura de las tramas de control RTS0, CTS0 y ACK0, según la técnica anterior, se presentaron anteriormente en referencia a la figura 1.
La figura 2 presenta la estructura de una trama de datos y la estructura de diferentes tramas de control, según un modo de realización de la invención.
La sucesión, ilustrada como ejemplo, entre tramas de control y trama de datos permanece inalterado con respecto a la técnica anterior, y se descubrió en referencia a la figura 1.
Las tramas de control RTS1, CTS1 y ACK1, respectivamente de solicitud de reserva de canal, de confirmación de reserva de canal y de acuse de recibo, al contrario que la técnica anterior, no comprenden ni cabecera MAC, ni los siguientes campos, FCS, tail y pad. Las tramas de control según la invención comprenden los campos STF y LTF que permanecen inalterados con respecto a la técnica anterior, y un campo SIG modificado. Tal como se ilustra las figuras 3A a 3D, la invención propone un uso no previsto del campo SIG, insertando en él informaciones relativas a la segunda capa (MAC), habitualmente insertadas en la cabecera mAc .
Previamente a la emisión de la trama de control, el campo SIG modificado se modula según una técnica de modulación a baja velocidad de transferencia específico de la primera capa, por ejemplo, BPSK.
De este modo, al tiempo que se mantiene la funcionalidad de las tramas de control, no solamente estas son más cortas, sino que ya no es necesario aplicarles modulación de alta velocidad de transferencia específica de la cabecera MAC, por ejemplo, 16QAM.
Las figuras 3A a 3D presentan en detalle la estructura de diferentes tramas de control según un modo de realización de la invención.
Se recuerda que los campos STF y LTF permanecen inalterados con respecto a la técnica anterior.
El campo SIG modificado puede comprender hasta 4 campos:
• PCLP type: indica el tipo de trama de control; este campo siempre está presente,
• DUR: indica una duración de intercambio de una o más tramas; esta duración puede expresarse en microsegundos, o en número de símbolos OFDM, teniendo cada símbolo OFDM una duración de 4 microsegundos,
• Partial RA: identificador simplificado de la entidad receptora, que puede ser una dirección MAC de destino simplificada tal como Partial AID según la norma 802.11,
• Partial TA: identificador simplificado de la entidad emisora, que puede ser una dirección MAC de origen simplificada tal como Partial AID según la norma 802.11.
La figura 3A ilustra la composición de una trama de control de tipo RTS, es decir una trama emitida por una entidad que desea emitir una trama de datos hacia una entidad receptora, destinada a solicitar la reserva de un canal de comunicación para una determinada duración entre las dos entidades. El campo SIG' de una trama de control de tipo RTS comprende, además de un campo PLCP type (de valor RTS), un campo DUR, un campo Partial RA y un campo Partial TA.
La figura 3B ilustra la composición de una trama de control de tipo CTS, es decir una trama emitida por una entidad que ha recibido previamente una trama de control de tipo RTS, destinada a confirmar la reserva de un canal de comunicación para una determinada duración, estando la duración corregida por esta entidad para tener en cuenta la duración transcurrida desde la recepción de la trama de control RTS. El campo SIG" de una trama de control de tipo CTS comprende, además de un campo PLCP type (de valor CTS), un campo DUR y un campo Partial RA.
La figura 3C ilustra la composición de una trama de control de tipo ACK, es decir una trama emitida por una entidad que ha recibido previamente una trama de datos, destinada a confirmar a la entidad emisora de la trama de datos la correcta recepción de la trama de datos. El campo SIG'" de una trama de control de tipo ACK comprende, además de un campo PLCP type (de valor ACK), un campo Partial RA.
La figura 3D ilustra la composición de una trama de control de tipo PSPOLL, es decir una trama emitida por una entidad que sale de un modo de espera y que desea indicar, a otra entidad capaz de emitir una trama de datos, que está en un modo que le permite recibir una trama de datos. El campo SIG"" de una trama de control de tipo PSPO LL comprende, además de un campo PLCP type (de valor PSPO LL), un campo Partial RA y un campo Partial TA. La figura 4 presenta las etapas del procedimiento de emisión de una trama de control según un modo de realización de la invención.
El procedimiento se presenta basándose en el ejemplo de la trama RTS1 en referencia a la figura 2.
Durante una etapa E1, la entidad EE1 genera a nivel de su capa MAC los parámetros que caracterizan la trama RTS1, es decir:
• El tipo de la trama de control objeto del procedimiento: RTS,
• La duración del intercambio completo entre las entidades EE1 y ER2, teniendo en cuenta la velocidad de transferencia del canal de transmisión, la longitud de las tramas RTS1, CTS1, la trama de datos, y los intervalos S IFS y las modulaciones utilizadas; esta duración puede expresarse en microsegundos o en número de símbolos OFDM,
• El identificador simplificado de la entidad receptora (ER1): Partial RA,
• El identificador simplificado de la entidad emisora (EE1): Partial TA.
Durante una etapa E2, estos parámetros, generados por la capa MAC, son transferidos a la capa PLCP de la entidad EE1.
Durante una etapa E3, la capa PLCP de la entidad EE1 inserta los parámetros de la capa MAC en el campo SIG' de una trama de control que consta de, además del campo SIG', un campo STF y un campo LTF.
Durante una etapa E4, la capa PLCP de la entidad EE1 aplica una modulación de tipo BPSK al campo SIG'. La trama RTS1 se mantiene lista para ser emitida.
Durante una etapa E5, la capa PLCP de la entidad EE1 emite la trama RTS1.
La figura 5 presenta las etapas del procedimiento de recepción de una trama de control según un modo de realización de la invención.
El procedimiento se presenta basándose en el ejemplo de la trama RTS1 en referencia a la figura 2.
Durante una etapa R1, la capa PLCP de la entidad ER1 recibe la trama RTS1 y detecta que está compuesta por un campo STF, un campo LTF y un campo SIG'.
Durante una etapa R2, la capa PLCP de la entidad ER1 demodula el campo SIG' de la trama RTS1.
Durante una etapa R3, la capa PLCP de la entidad ER1 extrae del campo SIG' los siguientes parámetros de capa MAC:
• El tipo de la trama de control objeto del procedimiento: RTS,
• La duración del intercambio completo reservado por la entidad EE1,
• El identificador simplificado de la entidad receptora (ER1): Partial RA,
• El identificador simplificado de la entidad emisora (EE1): Partial TA.
Durante una etapa R4, estos parámetros se transfieren de la capa PLCP a la capa MAC de la entidad EE1.
Durante una etapa R5, los parámetros se procesan a nivel de la capa MAC. El procesamiento incluye la decisión de responder por una trama CTS1. Esta decisión viene seguida por etapas similares a las etapas E1 a E5 descritas anteriormente, llevando a la emisión de la trama CTS1 por ER1 hacia EE1.
La figura 6 presenta etapas del procedimiento de recepción de una trama de control según otro modo de realización de la invención.
En esta variante ventajosa, durante una etapa R3b que es continuación de la etapa R3, la capa PLCP verifica que el identificador simplificado de la entidad receptora, Partial RA, extraído del campo SIG', corresponde bien al de la entidad ER1.
Si hay correspondencia, la siguiente etapa sigue siendo la etapa R4.
Si no hay correspondencia, la trama de control recibida es ignorada ya que no está destinada a la entidad ER1, y las etapas R4 y R5 no se ejecutan. Esto permite determinar lo antes posible que la trama no está destinada a ER1, sin tener que transmitir los parámetros extraídos a la capa MAC para que sea capaz de llegar a la misma conclusión. De este modo, se produce un ahorro en tiempo y en cálculos.
La invención se implementa por medio de componentes de software y/o de hardware. En este contexto, los términos "módulo" y "unidad" pueden corresponder en el presente documento tanto a un componente de software, como a un componente de hardware o a un conjunto de componentes de hardware y/o de software, capaces de implementar una función o un conjunto de funciones, según lo que se describió para el módulo en cuestión.
En relación con la figura 7, se presenta ahora un ejemplo de estructura de una entidad emisora EE1 según la invención. En este ejemplo, la entidad emisora EE1 comprende al menos:
- un dispositivo 300 de emisión de una trama de datos,
- un módulo de emisión 370, capaz de emitir una trama de control (RTS1) o una trama de datos (DATA1), - un modulador 360, capaz de modular campos de una trama antes de su emisión,
- un demodulador 350, capaz de demodular campos de una trama después de su recepción,
- un módulo de recepción 340, capaz de recibir una trama de control (CTS1, ACK1).
El dispositivo 300 de emisión de una trama de datos comprende al menos:
- un dispositivo 100 de emisión de una trama de control, capaz de implementar las etapas del procedimiento de emisión de una trama de control tal como se describió anteriormente,
- un dispositivo 200 de recepción de una trama de control, capaz de implementar las etapas del procedimiento de recepción de una trama de control tal como se describió anteriormente.
El dispositivo 100 de emisión de una trama de control comprende una unidad de procesamiento 130 equipada con un microprocesador capaz de implementar los medios constituyentes de la invención tal como se describieron anteriormente. En particular, el dispositivo 100 comprende una unidad 180 de inserción de informaciones relativas a una segunda capa en un campo de cabecera relativo a una primera capa. La unidad de inserción 180 es dirigida por el microprocesador de la unidad de procesamiento 130.
El dispositivo 100 comprende además una memoria 120 en la que está almacenado un programa informático 110 que implementa las etapas del procedimiento de emisión de una trama de control. En la inicialización, las instrucciones de código del programa informático 110 se cargan, por ejemplo, en una memoria RAM, antes de ser ejecutadas por el procesador de la unidad de procesamiento 130.
El dispositivo 100 de emisión de una trama de control es capaz de cooperar al menos con el módulo de emisión 370 y el modulador 360.
Por ejemplo, bajo la dirección de la unidad de procesamiento 130, la unidad de inserción 180 inserta los parámetros PLCP type, DUR, Partial RA y Partial TA en un campo SIG de una trama de control RTS. La unidad de procesamiento 130 ordena, a continuación, al modulador 360 modular el campo SIG, y después al módulo de emisión 370 emitir la trama RTS.
El dispositivo 200 de recepción de una trama de control comprende una unidad de procesamiento 230 equipada con un microprocesador capaz de implementar los medios constituyentes de la invención tal como se describieron anteriormente. En particular, el dispositivo 200 comprende una unidad 280 de extracción de informaciones relativas a una segunda capa en un campo de cabecera relativo a una primera capa. La unidad de extracción 280 es dirigida por
el microprocesador de la unidad de procesamiento 230.
El dispositivo 200 comprende además una memoria 220 en la que está almacenado un programa informático 210 que implementa las etapas del procedimiento de recepción de una trama de control. En la inicialización, las instrucciones de código del programa informático 210 se cargan, por ejemplo, en una memoria RAM, antes de ser ejecutadas por el procesador de la unidad de procesamiento 230.
El dispositivo 200 de recepción de una trama de control es capaz de cooperar al menos con el módulo de recepción 340 y el demodulador 350.
Por ejemplo, cuando una trama CTS es recibida por el módulo de recepción 340, la unidad de procesamiento 230 ordena al módulo 340 pasar al demodulador 350 el campo SIG de la trama para que sea demodulada. A continuación, bajo la dirección de la unidad de procesamiento 230, la unidad de extracción 280 extrae los parámetros PLCP type, DUR y Partial RA del campo SIG demodulado.
En relación con la figura 8, se presenta ahora un ejemplo de estructura de una entidad receptora ER1 según la invención.
En este ejemplo, la entidad receptora ER1 comprende al menos:
- un dispositivo 400 de recepción de una trama de datos,
- un módulo de recepción 440, capaz de recibir una trama de datos (DATA1) o una trama de control (RTS1), - un demodulador 450, capaz de demodular campos de una trama después de su recepción,
- un modulador 460, capaz de modular campos de una trama antes de su emisión,
- un módulo de emisión 470, capaz de emitir una trama de control (CTS1, ACK1).
El dispositivo 400 de emisión de una trama de datos comprende al menos:
- un dispositivo 100 de emisión de una trama de control, ya descrito en relación con la figura 7,
- un dispositivo 200 de recepción de una trama de control, ya descrito en relación con la figura 7.
Según un modo de realización preferido de la invención, una entidad puede ser a la vez entidad emisora (EE1) y entidad receptora (ER1). En este caso es posible utilizar solamente un solo módulo de emisión 370 o 470, un solo modulador 360 o 460, un solo demodulador 350 o 450, y/o un solo módulo de recepción 340 o 440.
Los ejemplos de realización de la invención que se acaban de presentar son solamente algunos de los modos de realización previsibles. Muestran que la invención permite reducir el ancho de banda ocupado por las tramas de control en el tráfico de datos, aumentar su robustez de transmisión, y reducir el número y la complejidad de las operaciones de modulación en la entidad emisora, así como el número y la complejidad de las operaciones de demodulación en la entidad receptora.
Claims (16)
1. Procedimiento de emisión de una trama de control por una entidad emisora (EE1) hacia una entidad receptora (ER1), según el protocolo WiFi que comprende una capa PLCP y una capa MAC, comprendiendo la trama de control (RTS1) un campo SIG de cabecera (SIG ') de la capa PLCP, caracterizado por que el procedimiento comprende una etapa (E2) de transferencia de la capa MAC hacia la capa PLCP de un parámetro (Partial RA) de capa MAC destinado a identificar una entidad receptora de la trama de control, una etapa (E3) de inserción de dicho parámetro en dicho campo de cabecera SIG, y una sola etapa de modulación (E4), según una técnica de modulación relativa a la capa PLCP, previa a una etapa (E5) de emisión de la trama de control modulada.
2. Procedimiento de emisión de una trama de control según la reivindicación 1, donde al menos una información de un grupo que comprende al menos:
• una información relativa al tipo de trama de control (PLCP type),
• una información relativa a la duración (DUR) del intercambio entre las entidades emisora y receptora,
• un identificador de la entidad emisora (Partial TA);
se inserta también en el campo SIG durante la etapa de inserción (E3).
3. Procedimiento de recepción de una trama de control por una entidad receptora (ER1) desde una entidad emisora (EE1), según el protocolo WiFi que comprende una capa PLCP y una capa MAC, comprendiendo la trama de control (RTS1) un campo SIG de cabecera (SIG') de la capa PLCP,
caracterizado por que el procedimiento comprende una sola etapa de demodulación (R2), según una técnica de modulación relativa a la capa PLCP, una etapa de extracción (R3) de un parámetro (partial RA) de capa MAC destinado a identificar una entidad receptora de la trama de control, a partir del campo SIG demodulado, una etapa de detección de una correspondencia entre el parámetro extraído y un identificador de la entidad receptora (ER1), y, si se detecta una correspondencia, una etapa (R4) de transferencia del parámetro a la capa MAC.
4. Procedimiento de emisión de una trama de datos por una entidad emisora (EE1) hacia una entidad receptora (ER1), caracterizado por que comprende, previamente a una etapa de emisión de la trama de datos (DATA1), las siguientes etapas:
• emisión de una trama de control de solicitud de reserva (RTS1), destinada a reservar un canal de comunicación entre la entidad emisora y la entidad receptora, siendo emitida la trama de control de solicitud de reserva de acuerdo con el procedimiento de emisión de una trama de control según la reivindicación 1,
• recepción de una trama de control de confirmación de reserva (CTS1), destinada a confirmar a la entidad emisora la reserva del canal de comunicación por la entidad receptora, siendo recibida la trama de control de confirmación de reserva de acuerdo con el procedimiento de recepción de una trama de control según la reivindicación 3.
5. Procedimiento de recepción de una trama de datos por una entidad receptora (ER1) desde una entidad emisora (EE1), caracterizado por que comprende, a continuación de una etapa de recepción de la trama de datos (DATA1), una etapa de emisión de una trama de control de acuse de recibo (ACK1), destinada a acusar recibo a la entidad emisora de la recepción de la trama de datos, siendo emitida la trama de control de acuse de recibo de acuerdo con el procedimiento de emisión de una trama de control según la reivindicación 1.
6. Procedimiento de recepción de una trama de datos según la reivindicación 5, caracterizado por que la etapa de recepción de una trama de datos es precedida por una etapa de emisión de una trama de control de indicación de salida de modo de espera, destinada a informar a la entidad emisora de que la entidad receptora ha salido de un modo de espera y está lista para recibir una trama de datos, siendo emitida la trama de control de indicación de salida de modo de espera de acuerdo con el procedimiento de emisión de una trama de control según la reivindicación 1.
7. Dispositivo (100) de emisión de una trama de control por una entidad emisora (EE1 ) hacia una entidad receptora (ER1), según el protocolo WiFi que comprende una capa PLCP y una capa MAC, comprendiendo la trama de control (RTS1, CTS1, ACK1) un campo SIG de cabecera (SIG', SIG", SIG"') de la capa PLCP,
caracterizado por que el dispositivo comprende una unidad (180) de inserción de un parámetro (Partial RA) de capa MAC destinado a identificar una entidad receptora de la trama de control, en el campo SIG, y un modulador (360) capaz de modular dicho campo SIG según una técnica de modulación relativa a la capa PLCP.
8. Dispositivo (200) de recepción de una trama de control por una entidad receptora (ER 1 ) desde una entidad emisora (EE1), según el protocolo WiFi que comprende una capa PLCP y una capa MAC, comprendiendo la trama de control (RTS1, CTS1, ACK1) un campo SIG (SIG', SIG", SIG"') de la capa PLCP,
caracterizado por que el dispositivo comprende un demodulador (350) capaz de demodular dicho campo de cabecera según una técnica de modulación relativa a la capa PLCP, y una unidad (280) de extracción de un parámetro (Partial RA) de capa MAC destinado a identificar una entidad receptora de la trama de control, a partir del campo SIG.
9. Dispositivo (300) de emisión de una trama de datos por una entidad emisora (EE1) hacia una entidad receptora
(ER1), caracterizado por que comprende:
• un dispositivo (100) de emisión de una trama de control según la reivindicación 7, capaz de generar una trama de control de solicitud de reserva (RTS1), destinada a reservar para la trama de datos (DATA1) un canal de comunicación entre la entidad emisora y la entidad receptora,
• un dispositivo (200) de recepción de una trama de control según la reivindicación 8, capaz de procesar una trama de control de confirmación de reserva (CTS1), destinada a confirmar a la entidad emisora la reserva del canal de comunicación por la entidad receptora.
10. Dispositivo (400) de recepción de una trama de datos por una entidad receptora (ER1) desde una entidad emisora (EE1), caracterizado por que comprende:
• un dispositivo (100) de emisión de una trama de control según la reivindicación 7, capaz de generar una trama de control de acuse de recibo (ACK1), destinada a acusar recibo a la entidad emisora de la recepción de la trama de datos (DATA1) por la entidad receptora.
11. Señal de control que porta una trama de control emitida por una entidad emisora, y destinada a una entidad receptora, según el protocolo WiFi que comprende una capa PLCP y una capa MAC, caracterizándose la trama de control por que comprende un campo SIG (SIG', SIG", SIG"', SIG"") de la capa PLCP modulado según una técnica de modulación relativa a la capa PLCP, comprendiendo el campo informaciones relativas a una capa MAC.
12. Entidad emisora (EE1 ) conectada a una red de comunicación, caracterizada por que comprende al menos un dispositivo (300) de emisión de una trama de datos según la reivindicación 9.
13. Entidad receptora (ER1) conectada a una red de comunicación, caracterizada por que comprende al menos un dispositivo (400) de recepción de una trama de datos según la reivindicación 10.
14. Sistema de comunicación, caracterizado por que comprende al menos una entidad emisora según la reivindicación 12 y al menos una entidad receptora según la reivindicación 13.
15. Programa informático, caracterizado por que comprende instrucciones para la implementación de las etapas del procedimiento de emisión de una trama de control según la reivindicación 1, cuando este procedimiento es ejecutado por un procesador.
16. Programa informático, caracterizado por que comprende instrucciones para la implementación de las etapas del procedimiento de recepción de una trama de control según la reivindicación 3, cuando este procedimiento es ejecutado por un procesador.
Applications Claiming Priority (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| FR1255196A FR2991531A1 (fr) | 2012-06-05 | 2012-06-05 | Trames de controle de courte duree en couche physique |
| PCT/FR2013/051281 WO2013182812A1 (fr) | 2012-06-05 | 2013-06-05 | Trames de contrôle de courte durée en couche physique |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| ES2831306T3 true ES2831306T3 (es) | 2021-06-08 |
Family
ID=48746063
Family Applications (2)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| ES13733347T Active ES2831306T3 (es) | 2012-06-05 | 2013-06-05 | Tramas de control de corta duración en capa física |
| ES20184974T Active ES2961195T3 (es) | 2012-06-05 | 2013-06-05 | Tramas de control de corta duración en la capa física |
Family Applications After (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| ES20184974T Active ES2961195T3 (es) | 2012-06-05 | 2013-06-05 | Tramas de control de corta duración en la capa física |
Country Status (11)
| Country | Link |
|---|---|
| US (1) | US9560638B2 (es) |
| EP (3) | EP3739948A1 (es) |
| JP (1) | JP2015519029A (es) |
| KR (3) | KR102121624B1 (es) |
| CN (1) | CN104488207B (es) |
| BR (1) | BR112014030226B1 (es) |
| ES (2) | ES2831306T3 (es) |
| FR (1) | FR2991531A1 (es) |
| PL (1) | PL3742681T3 (es) |
| PT (1) | PT3742681T (es) |
| WO (1) | WO2013182812A1 (es) |
Families Citing this family (5)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US10772092B2 (en) * | 2013-12-23 | 2020-09-08 | Qualcomm Incorporated | Mixed numerology OFDM design |
| FR3038169B1 (fr) * | 2015-06-26 | 2018-08-17 | Sagemcom Energy & Telecom Sas | Procede de transmission de trames |
| WO2017116293A1 (en) * | 2015-12-31 | 2017-07-06 | Telefonaktiebolaget Lm Ericsson (Publ) | Communication device and method therein for transmitting data packets in a wireless communication network |
| KR102840763B1 (ko) | 2020-06-04 | 2025-07-30 | 주식회사 엘지에너지솔루션 | 에너지 밀도가 증가된 파우치형 이차전지 및 이의 제조방법 |
| CN116249154B (zh) * | 2023-05-12 | 2023-08-25 | 南京朗立微集成电路有限公司 | 基于phy和mac跨层的控制帧构造与识别方法及设备 |
Family Cites Families (25)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US7447200B2 (en) * | 2001-08-30 | 2008-11-04 | Maxim Integrated Products, Inc. | System and method for simultaneously transporting different types of information over a power line |
| JP3838237B2 (ja) * | 2003-04-30 | 2006-10-25 | ソニー株式会社 | 無線通信システム、送信装置および受信装置 |
| GB2412038B (en) * | 2004-03-10 | 2006-04-19 | Toshiba Res Europ Ltd | Packet format |
| JP4747646B2 (ja) * | 2005-04-11 | 2011-08-17 | ソニー株式会社 | 無線通信システム，無線通信装置，無線通信方法，およびコンピュータプログラム。 |
| KR20080074854A (ko) * | 2005-09-12 | 2008-08-13 | 퀄컴 인코포레이티드 | 무선 네트워크 통신에서의 이용을 위한 고속 제어 메시징메카니즘 |
| KR100731180B1 (ko) * | 2005-12-08 | 2007-06-22 | 한국전자통신연구원 | 이동통신 시스템에서 단말기의 물리 계층 제어 방법 및 그장치 |
| KR100765776B1 (ko) * | 2005-12-13 | 2007-10-12 | 삼성전자주식회사 | 무선랜에서 매체 접근에 대한 충돌을 방지하는 방법 및장치 |
| CN101401334B (zh) * | 2006-01-10 | 2013-03-13 | 高智发明第一有限责任公司 | 对称传输机会（txop）截断 |
| US20070171933A1 (en) * | 2006-01-23 | 2007-07-26 | Interdigital Technology Corporation | Medium access control and physical layer headers for high throughput data in wlan systems |
| KR101099993B1 (ko) * | 2006-12-07 | 2011-12-28 | 미쓰비시덴키 가부시키가이샤 | 무선 통신 시스템, 무선 단말국, 무선 기지국 및 무선 통신 방법 |
| US9385881B2 (en) * | 2006-12-15 | 2016-07-05 | Thomson Licensing | Media access control protocol data unit aggregation in a time division multiple access media access control layer |
| JP4888396B2 (ja) * | 2007-03-05 | 2012-02-29 | ソニー株式会社 | 無線通信システム、無線通信装置及び無線通信方法、並びにコンピュータ・プログラム |
| US20090092039A1 (en) * | 2007-10-03 | 2009-04-09 | Samsung Electronics Co., Ltd. | Method and system for formation and communication of information frames in wireless communication systems |
| KR101455393B1 (ko) * | 2008-03-03 | 2014-10-27 | 삼성전자주식회사 | 무선 통신 시스템에서 제어 정보를 송수신하는 방법 및 장치 |
| KR101535680B1 (ko) * | 2008-03-03 | 2015-07-09 | 삼성전자주식회사 | 통신 시스템에서 제어 정보를 송수신하는 방법 및 장치 |
| KR101608772B1 (ko) * | 2009-06-16 | 2016-04-04 | 엘지전자 주식회사 | 메시지 교환 방법 및 싱크 디바이스 |
| US9119110B2 (en) * | 2010-09-22 | 2015-08-25 | Qualcomm, Incorporated | Request to send (RTS) and clear to send (CTS) for multichannel operations |
| US9998571B2 (en) * | 2010-10-01 | 2018-06-12 | Qualcomm Incorporated | Legacy-compatible control frames |
| FR2976760A1 (fr) * | 2011-06-17 | 2012-12-21 | France Telecom | Procede de traitement d’un paquet de donnees a l’emission, procede de traitement d’un paquet de donnees a la reception, dispositifs et equipements noeuds associes |
| CN103095425A (zh) * | 2011-10-31 | 2013-05-08 | 华为技术有限公司 | 无线局域网中传输确认帧的方法和装置 |
| WO2013081663A1 (en) * | 2011-12-02 | 2013-06-06 | Intel Corporation | Methods, systems, and apparatuses to enable short frames |
| US9363707B2 (en) * | 2011-12-29 | 2016-06-07 | Qualcomm Incorporated | Systems and methods for generating and decoding short control frames in wireless communications |
| US9019822B2 (en) * | 2012-02-29 | 2015-04-28 | Qualcomm Incorporated | Apparatus and methods for block acknowledgment compression |
| WO2014182344A1 (en) * | 2013-05-07 | 2014-11-13 | Intel IP Corporation | Methods and arrangements to signal an acknowledgement policy in a short frame |
| US20160174102A1 (en) * | 2014-12-10 | 2016-06-16 | Qualcomm Incorporated | Medium access control (mac) header compression |
-
2012
- 2012-06-05 FR FR1255196A patent/FR2991531A1/fr not_active Withdrawn
-
2013
- 2013-06-05 CN CN201380038747.XA patent/CN104488207B/zh active Active
- 2013-06-05 EP EP20184873.6A patent/EP3739948A1/fr not_active Withdrawn
- 2013-06-05 BR BR112014030226-0A patent/BR112014030226B1/pt active IP Right Grant
- 2013-06-05 KR KR1020157000157A patent/KR102121624B1/ko active Active
- 2013-06-05 JP JP2015515572A patent/JP2015519029A/ja active Pending
- 2013-06-05 EP EP13733347.2A patent/EP2856707B1/fr active Active
- 2013-06-05 US US14/406,126 patent/US9560638B2/en active Active
- 2013-06-05 PL PL20184974.2T patent/PL3742681T3/pl unknown
- 2013-06-05 PT PT201849742T patent/PT3742681T/pt unknown
- 2013-06-05 ES ES13733347T patent/ES2831306T3/es active Active
- 2013-06-05 ES ES20184974T patent/ES2961195T3/es active Active
- 2013-06-05 EP EP20184974.2A patent/EP3742681B1/fr active Active
- 2013-06-05 KR KR1020207016143A patent/KR102236870B1/ko active Active
- 2013-06-05 WO PCT/FR2013/051281 patent/WO2013182812A1/fr not_active Ceased
- 2013-06-05 KR KR1020207016142A patent/KR102236867B1/ko active Active
Also Published As
| Publication number | Publication date |
|---|---|
| EP2856707B1 (fr) | 2020-08-19 |
| ES2961195T3 (es) | 2024-03-08 |
| WO2013182812A1 (fr) | 2013-12-12 |
| PT3742681T (pt) | 2023-11-03 |
| JP2015519029A (ja) | 2015-07-06 |
| PL3742681T3 (pl) | 2024-01-22 |
| KR102121624B1 (ko) | 2020-06-10 |
| KR20200067950A (ko) | 2020-06-12 |
| CN104488207B (zh) | 2018-09-18 |
| KR20200067949A (ko) | 2020-06-12 |
| US20150139107A1 (en) | 2015-05-21 |
| BR112014030226A2 (pt) | 2017-06-27 |
| US9560638B2 (en) | 2017-01-31 |
| KR102236867B1 (ko) | 2021-04-05 |
| KR20150016630A (ko) | 2015-02-12 |
| CN104488207A (zh) | 2015-04-01 |
| KR102236870B1 (ko) | 2021-04-05 |
| EP3742681B1 (fr) | 2023-07-26 |
| BR112014030226B1 (pt) | 2022-08-23 |
| EP3742681A1 (fr) | 2020-11-25 |
| FR2991531A1 (fr) | 2013-12-06 |
| EP3739948A1 (fr) | 2020-11-18 |
| EP2856707A1 (fr) | 2015-04-08 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| ES2719081T3 (es) | Método de transmisión de datos y equipo de usuario para ello | |
| ES2956658T3 (es) | Sistema y método de detección automática de paquetes WLAN utilizando cabecera | |
| ES2553410T3 (es) | Procedimiento para transmitir paquetes de tipo VoIP | |
| ES2719764T3 (es) | Comunicación de mantenimiento entre terminal móvil y red en sistema de comunicación móvil | |
| ES2354697T3 (es) | Procedimientos de transmisión por ráfagas de datos en dispositivos de wlan. | |
| ES2560283T3 (es) | Reducción de latencia de establecimiento de llamadas por encapsulación de mensajes de señalización | |
| JP6100780B2 (ja) | モバイル通信システム、インフラストラクチャ機器、モバイル通信端末、およびユーザデータをアップリンクランダムアクセスチャネル内で通信する方法 | |
| US10333653B2 (en) | Communications device and methods | |
| EP3637819B1 (en) | Information transmission methods and apparatuses | |
| ES2901442T3 (es) | Procedimiento y aparato de transmisión de una unidad de datos del protocolo de capa física | |
| JP2004343567A (ja) | 無線通信装置、無線通信方法及びプログラム | |
| ES2961195T3 (es) | Tramas de control de corta duración en la capa física | |
| ES2592909T3 (es) | Procedimiento, servidor y estación base para la sincronización de porciones de trama de difusión y multidifusión en sistemas WiMAX | |
| KR101298640B1 (ko) | 전송 스트림 패킷을 전송하는 방법 및 장치 | |
| WO2013064007A1 (zh) | 无线局域网中传输确认帧的方法和装置 | |
| US20120093175A1 (en) | Method and apparatus of transmitting packet in communication system | |
| WO2019140974A1 (zh) | 数据传输控制方法、装置、数据传输设备及存储介质 | |
| ES3010724T3 (en) | Method for accessing a communication network, association method, terminal, base station and corresponding computer programs | |
| US20250192921A1 (en) | User plane enhancements for wireless communications systems | |
| BR112014016641B1 (pt) | Processo de emissão de uma trama de confirmação de recepção, processo de emissão de uma trama de dados, dispositivo de emissão de uma trama de confirmação de recepção, dispositivo de emissão de uma trama de dados, sistema de confirmação de recepção da transmissão de uma trama de dados, suporte legível por computador, sinal de confirmação de recepção | |
| ES2438815T3 (es) | Procedimiento de una operación HARQ de enlace ascendente en una expiración de un temporizador de alineación temporal | |
| KR20120040642A (ko) | 통신 시스템에서 패킷 전송방법 및 장치 |
