ES2853492T3 - Partículas inorgánicas conductoras de protones fluoradas y uso de estas partículas en membranas conductoras de protones - Google Patents

Partículas inorgánicas conductoras de protones fluoradas y uso de estas partículas en membranas conductoras de protones Download PDF

Info

Publication number
ES2853492T3
ES2853492T3 ES18702786T ES18702786T ES2853492T3 ES 2853492 T3 ES2853492 T3 ES 2853492T3 ES 18702786 T ES18702786 T ES 18702786T ES 18702786 T ES18702786 T ES 18702786T ES 2853492 T3 ES2853492 T3 ES 2853492T3
Authority
ES
Spain
Prior art keywords
group
particles
optionally
proton
salt
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Active
Application number
ES18702786T
Other languages
English (en)
Inventor
Pierrick Buvat
Janick Bigarre
Julien Cellier
Delphine Dru
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Commissariat a lEnergie Atomique et aux Energies Alternatives CEA
Original Assignee
Commissariat a lEnergie Atomique CEA
Commissariat a lEnergie Atomique et aux Energies Alternatives CEA
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Commissariat a lEnergie Atomique CEA, Commissariat a lEnergie Atomique et aux Energies Alternatives CEA filed Critical Commissariat a lEnergie Atomique CEA
Application granted granted Critical
Publication of ES2853492T3 publication Critical patent/ES2853492T3/es
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08FMACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F292/00Macromolecular compounds obtained by polymerising monomers on to inorganic materials
    • BPERFORMING OPERATIONS; TRANSPORTING
    • B01PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01DSEPARATION
    • B01D67/00Processes specially adapted for manufacturing semi-permeable membranes for separation processes or apparatus
    • B01D67/0079Manufacture of membranes comprising organic and inorganic components
    • B01D67/00793Dispersing a component, e.g. as particles or powder, in another component
    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08FMACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F8/00Chemical modification by after-treatment
    • C08F8/34Introducing sulfur atoms or sulfur-containing groups
    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08GMACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G83/00Macromolecular compounds not provided for in groups C08G2/00 - C08G81/00
    • C08G83/001Macromolecular compounds containing organic and inorganic sequences, e.g. organic polymers grafted onto silica
    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08JWORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J5/00Manufacture of articles or shaped materials containing macromolecular substances
    • C08J5/20Manufacture of shaped structures of ion-exchange resins
    • C08J5/22Films, membranes or diaphragms
    • C08J5/2206Films, membranes or diaphragms based on organic and/or inorganic macromolecular compounds
    • C08J5/2218Synthetic macromolecular compounds
    • C08J5/2231Synthetic macromolecular compounds based on macromolecular compounds obtained by reactions involving unsaturated carbon-to-carbon bonds
    • C08J5/2237Synthetic macromolecular compounds based on macromolecular compounds obtained by reactions involving unsaturated carbon-to-carbon bonds containing fluorine
    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08LCOMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L51/00Compositions of graft polymers in which the grafted component is obtained by reactions only involving carbon-to-carbon unsaturated bonds; Compositions of derivatives of such polymers
    • C08L51/10Compositions of graft polymers in which the grafted component is obtained by reactions only involving carbon-to-carbon unsaturated bonds; Compositions of derivatives of such polymers grafted on to inorganic materials
    • CCHEMISTRY; METALLURGY
    • C09DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09CTREATMENT OF INORGANIC MATERIALS, OTHER THAN FIBROUS FILLERS, TO ENHANCE THEIR PIGMENTING OR FILLING PROPERTIES ; PREPARATION OF CARBON BLACK  ; PREPARATION OF INORGANIC MATERIALS WHICH ARE NO SINGLE CHEMICAL COMPOUNDS AND WHICH ARE MAINLY USED AS PIGMENTS OR FILLERS
    • C09C1/00Treatment of specific inorganic materials other than fibrous fillers; Preparation of carbon black
    • C09C1/28Compounds of silicon
    • C09C1/30Silicic acid
    • C09C1/3072Treatment with macro-molecular organic compounds
    • HELECTRICITY
    • H01ELECTRIC ELEMENTS
    • H01MPROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M8/00Fuel cells; Manufacture thereof
    • H01M8/10Fuel cells with solid electrolytes
    • H01M8/1016Fuel cells with solid electrolytes characterised by the electrolyte material
    • H01M8/1018Polymeric electrolyte materials
    • H01M8/102Polymeric electrolyte materials characterised by the chemical structure of the main chain of the ion-conducting polymer
    • H01M8/1037Polymeric electrolyte materials characterised by the chemical structure of the main chain of the ion-conducting polymer having silicon, e.g. sulfonated crosslinked polydimethylsiloxanes
    • HELECTRICITY
    • H01ELECTRIC ELEMENTS
    • H01MPROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M8/00Fuel cells; Manufacture thereof
    • H01M8/10Fuel cells with solid electrolytes
    • H01M8/1016Fuel cells with solid electrolytes characterised by the electrolyte material
    • H01M8/1018Polymeric electrolyte materials
    • H01M8/1039Polymeric electrolyte materials halogenated, e.g. sulfonated polyvinylidene fluorides
    • HELECTRICITY
    • H01ELECTRIC ELEMENTS
    • H01MPROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M8/00Fuel cells; Manufacture thereof
    • H01M8/10Fuel cells with solid electrolytes
    • H01M8/1016Fuel cells with solid electrolytes characterised by the electrolyte material
    • H01M8/1018Polymeric electrolyte materials
    • H01M8/1069Polymeric electrolyte materials characterised by the manufacturing processes
    • H01M8/1072Polymeric electrolyte materials characterised by the manufacturing processes by chemical reactions, e.g. in situ polymerisation or in situ crosslinking
    • BPERFORMING OPERATIONS; TRANSPORTING
    • B01PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01DSEPARATION
    • B01D69/00Semi-permeable membranes for separation processes or apparatus characterised by their form, structure or properties; Manufacturing processes specially adapted therefor
    • B01D69/14Dynamic membranes
    • B01D69/141Heterogeneous membranes, e.g. containing dispersed material; Mixed matrix membranes
    • B01D69/148Organic/inorganic mixed matrix membranes
    • BPERFORMING OPERATIONS; TRANSPORTING
    • B01PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01DSEPARATION
    • B01D71/00Semi-permeable membranes for separation processes or apparatus characterised by the material; Manufacturing processes specially adapted therefor
    • B01D71/06Organic material
    • B01D71/30Polyalkenyl halides
    • B01D71/32Polyalkenyl halides containing fluorine atoms
    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08FMACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F2438/00Living radical polymerisation
    • C08F2438/01Atom Transfer Radical Polymerization [ATRP] or reverse ATRP
    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08JWORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2325/00Characterised by the use of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by an aromatic carbocyclic ring; Derivatives of such polymers
    • C08J2325/18Homopolymers or copolymers of aromatic monomers containing elements other than carbon and hydrogen
    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08JWORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2327/00Characterised by the use of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Derivatives of such polymers
    • C08J2327/02Characterised by the use of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Derivatives of such polymers not modified by chemical after-treatment
    • C08J2327/12Characterised by the use of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Derivatives of such polymers not modified by chemical after-treatment containing fluorine atoms
    • C08J2327/16Homopolymers or copolymers of vinylidene fluoride
    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08JWORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2327/00Characterised by the use of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Derivatives of such polymers
    • C08J2327/02Characterised by the use of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Derivatives of such polymers not modified by chemical after-treatment
    • C08J2327/12Characterised by the use of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Derivatives of such polymers not modified by chemical after-treatment containing fluorine atoms
    • C08J2327/20Homopolymers or copolymers of hexafluoropropene
    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08LCOMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L27/00Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Compositions of derivatives of such polymers
    • C08L27/02Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Compositions of derivatives of such polymers not modified by chemical after-treatment
    • C08L27/12Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Compositions of derivatives of such polymers not modified by chemical after-treatment containing fluorine atoms
    • C08L27/20Homopolymers or copolymers of hexafluoropropene
    • HELECTRICITY
    • H01ELECTRIC ELEMENTS
    • H01MPROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M8/00Fuel cells; Manufacture thereof
    • H01M8/10Fuel cells with solid electrolytes
    • H01M2008/1095Fuel cells with polymeric electrolytes
    • HELECTRICITY
    • H01ELECTRIC ELEMENTS
    • H01MPROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M2300/00Electrolytes
    • H01M2300/0017Non-aqueous electrolytes
    • H01M2300/0065Solid electrolytes
    • H01M2300/0082Organic polymers
    • YGENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02EREDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E60/00Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
    • Y02E60/30Hydrogen technology
    • Y02E60/50Fuel cells

Landscapes

  • Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Engineering & Computer Science (AREA)
  • Manufacturing & Machinery (AREA)
  • Inorganic Chemistry (AREA)
  • Organic Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Medicinal Chemistry (AREA)
  • Health & Medical Sciences (AREA)
  • General Chemical & Material Sciences (AREA)
  • Electrochemistry (AREA)
  • Sustainable Energy (AREA)
  • Sustainable Development (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Materials Engineering (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Dispersion Chemistry (AREA)
  • Compositions Of Macromolecular Compounds (AREA)
  • Fuel Cell (AREA)
  • Conductive Materials (AREA)
  • Manufacture Of Macromolecular Shaped Articles (AREA)

Abstract

Partículas de sílice, unidas a cadenas poliméricas, constituidas por al menos un polímero, que comprende al menos un motivo repetitivo estirénico fluorado, portador de al menos un grupo conductor de protones, opcionalmente en forma de una sal, realizándose la unión entre dichas partículas y cada una de estas cadenas a través de al menos un grupo espaciador orgánico.

Description

DESCRIPCIÓN
Partículas inorgánicas conductoras de protones fluoradas y uso de estas partículas en membranas conductoras de protones
Campo técnico
La presente invención se refiere a partículas inorgánicas conductoras de protones injertadas por cadenas poliméricas, constituidas por al menos un polímero específico, cuyo carácter hidrófilo-hidrófobo se controla mediante la elección de unidades repetitivas constitutivas del polímero.
La presente invención también se refiere a los procesos de preparación de las mismas, así como a su uso para la constitución de membranas de pilas de combustible.
Estas partículas tienen la característica de tener una capacidad de intercambio iónico particularmente elevada, teniendo en cuenta que comprenden grupos de intercambio de protones suministrados a través de las cadenas poliméricas injertadas. Por ello, estas partículas encuentran su aplicación en el desarrollo de materiales conductores de protones, en particular materiales destinados a la constitución de membranas conductoras de protones para, por ejemplo, pilas de combustible, tales como las pilas que funcionan con H/aire o H2/O2 (conocido con la abreviatura PEMFC que significa "Proton Exchange Membrane Fuel Cell") o que funcionan con metanol/aire (conocido con la abreviatura DMFC que significa "Direct Methanol Fuel Cell"), para electrolizadores, tales como los electrolizadores de cloro y sosa, los electrolizadores PEMEC (PEMEC que significa "Proton Exchange Membrane Electrolysis Cell') para baterías con circulación de electrolizador (conocidas como "batteries redox flow") o para dispositivos de purificación de agua.
De este modo, el campo técnico de la invención se puede definir, de manera general, como el de las partículas conductoras de protones y los materiales que las contienen.
Incluso de forma más general, la invención se sitúa en el campo de las partículas conductoras de protones utilizadas en la constitución de membranas conductoras, en particular, para pilas de combustible.
Estado de la técnica anterior
Una pila de combustible es un generador electroquímico, que convierte la energía química de una reacción de oxidación de un combustible en presencia de un comburente en energía eléctrica.
Generalmente, una pila de combustible comprende una pluralidad de celdas electroquímicas conectadas en serie, cada celda comprendiendo dos electrodos de polaridad opuesta separados por una membrana de intercambio de protones que actúa como un electrolito sólido.
La membrana asegura el paso hacia el cátodo de los protones formados durante la oxidación del combustible en el ánodo.
Las membranas estructuran el núcleo de la pila y deben, por consiguiente, presentar buenos rendimientos en términos de conducción de protones, así como una baja permeabilidad a gases reactivos (H/aire o H2/O2 para pilas PEMFC y metanol/aire para pilas DMFC). Las propiedades de los materiales que componen las membranas son esencialmente estabilidad térmica, resistencia a la hidrólisis y a la oxidación, así como una cierta flexibilidad mecánica.
Las membranas de uso común y que cumplen estos requisitos son membranas obtenidas de polímeros que pertenecen, por ejemplo, a la familia de polisulfonas, poliétercetonas, polifenilenos. No obstante, se observó que, estos polímeros no fluorados se degradan con relativa rapidez en un entorno de pila de combustible y su vida útil sigue siendo, por el momento, insuficiente para la aplicación PEMFC.
Las membranas que tienen propiedades más destacadas en términos de vida útil son membranas obtenidas de polímeros que consisten en una cadena principal lineal perfluorada y de cadenas laterales portadores de grupos ácido, tal como los grupos ácido sulfónico. Entre las más conocidas, se pueden mencionar las membranas comercializadas bajo el nombre NAFION® por la compañía Dupont de Nemours o bajo el nombre Dow®, FLEMION® o Aciplex de las compañías Dow Chemicals y Asahi Glass. Estas membranas tienen un buen rendimiento electroquímico y una vida útil interesante pero no obstante insuficiente para aplicaciones PEMFC. Es más, su coste (más de 500 euros/m2) sigue siendo prohibitivo para la comercialización. Para aplicaciones DMFC, tienen una permeabilidad al metanol elevada, lo que también limita su uso con este tipo de combustible. Lo que es más, los monómeros que las constituyen tienen una estructura de tipo hidrófilo/hidrófobo, lo que las hace especialmente sensibles a los fenómenos de hidratación y deshidratación. De este modo, su temperatura de funcionamiento se sitúa normalmente a alrededor de 80 °C, ya que más allá, las inestabilidades de hidratación envejecen prematuramente las membranas.
Por tanto, existe una necesidad real de estabilizar la conducción de protones de estas membranas alrededor de los 100 °C. Para ello, algunos autores han avanzado hacia el desarrollo de membranas más complejas que comprenden, además de una matriz de polímero orgánico conductor, compuestos o partículas que pueden proporcionar una conductividad adicional. Cuando las partículas son partículas minerales, estas membranas se designan en concreto con la expresión "membranas híbridas inorgánicas-orgánicas".
De este modo, las patentes US 2005/0227135 y US 2005/0244697 describen la introducción de compuestos inorgánicos hidrófilos, a fin de mejorar el nivel de hidratación de las membranas a altas temperaturas (los compuestos inorgánicos siendo aglomerados de partículas de óxidos metálicos o fosfatos metálicos para el documento US 2005/0227135 o materiales de intercambio catiónico a base de arcilla para el documento US 2005/0244697).
A pesar de ello, aunque estas formulaciones de membranas compuestas mejoran las conductividades de protones de las membranas alrededor de 100 °C, siguen siendo insuficientes para cumplir los criterios de funcionamiento de una pila de combustible a estas temperaturas. Lo que es más, las matrices poliméricas que albergan estos compuestos inorgánicos ya tienen un buen nivel de conducción de protones.
También se ha propuesto, en el documento FR 2917733, partículas inorgánicas (tales como las partículas de sílice) injertadas, covalentemente, por polímeros conductores de protones, tales como poli-4-vinilbencensulfonato de sodio. A continuación, estas partículas se incorporan a matrices poliméricas para formar un material compuesto que puede constituir una membrana conductora de protones para pilas de combustible.
Estas partículas tienen una excelente capacidad de intercambio de iones. También tienen la particularidad de estar injertadas por polímeros hidrosolubles. De este modo, colocadas en una fase acuosa, las partículas constituyen una dispersión a escala nanométrica, cuyas cadenas poliméricas injertadas se solubilizan (en otras palabras, las partículas son solvatadas por las cadenas de polímeros), por medio de lo cual la mezcla de las partículas y de la fase acuosa se presenta visualmente en forma de una solución transparente. En un entorno de pila de combustible que implica un medio acuoso para la transferencia de protones, tales partículas no pueden utilizarse como tales para formar una membrana, sino que deben utilizarse en forma de materiales compuestos, en las que constituyen una carga atrapada en una matriz polimérica. En funcionamiento en la pila de combustible, la membrana sirve de puente para la transferencia de protones entre el compartimento anódico y el compartimento catódico, siendo la transferencia asegurada por grupos conductores de protones, tales como grupos -SO3H, -PO3H2 o -CO2H. Para conseguir una alta conductividad, debe establecerse que la membrana esté suficientemente hidratada, a fin de formar una red hidrófila dentro de la misma. Por consiguiente, la transferencia de protones va acompañada de un fenómeno de electroósmosis que conduce a la migración de moléculas de agua del compartimento anódico al compartimento catódico. Esta agua se añade al agua creada en el compartimento catódico, durante las reacciones de reducción del oxígeno. De ello resulta un gradiente de concentración de agua entre el compartimiento catódico, rico en agua y el compartimiento anódico, pobre en agua, que genera una presión osmótica que conduce a transferencias de agua del compartimento catódico al compartimento anódico. Durante estas transferencias, los polímeros injertados en la superficie de las partículas pueden ser llevados a solubilizarse. En ese caso, las transferencias de agua entre los compartimentos anódico y catódico generan una fuerza motriz dentro de las partículas susceptible, a pesar de que la fase sólida constituida por el material inorgánico que constituye el núcleo de las partículas, las hace migrar a la superficie de la membrana, lo que conduce a un agotamiento de la misma y, con el tiempo, a una disminución de los rendimientos de conductividad de la misma.
Los mismos mecanismos entran en juego en los electrolizadores, con la peculiaridad añadida de que, en dichos dispositivos, las membranas están totalmente sumergidas en una fase acuosa, lo cual puede amplificar el fenómeno de elución de las partículas contenidas en las membranas.
También, Existe, por tanto, una necesidad real en materia de partículas conductoras de protones, que pueden tener tanto una buena conducción de protones como una menor movilidad cuando se utilizan en membranas conductoras de protones. En otras palabras, existe la necesidad de partículas conductoras de protones que no estén sujetas al riesgo de elución en un contexto de funcionamiento en medio acuoso, tal como es el caso de las pilas de combustible y de los electrolizadores.
Exposición de la invención
De este modo, la invención trata sobre partículas de sílice unidas a cadenas poliméricas constituidas por al menos un polímero que comprende al menos un motivo repetitivo estirénico fluorado portador de al menos un grupo conductor de protones, opcionalmente en forma de una sal, la unión entre dichas partículas y cada una de estas cadenas realizándose a través de al menos un grupo espaciador orgánico.
Mediante el injerto de las cadenas poliméricas mencionadas, las partículas de sílice pueden tener una alta capacidad de intercambio iónico (directamente relacionada con el número de grupos ácidos de intercambio de protones) y no están sujetas al fenómeno de solubilización o incluso de elución, cuando se someten a un entorno acuoso, debido a que las cadenas poliméricas a base de un polímero específico fluorado tienen un carácter no hidrosoluble.
Además, las partículas conformes a la invención tienen, a diferencia de las partículas de la técnica anterior, un hinchamiento o dilatación hídrica menor (cuyo hinchamiento puede ser responsable de un fenómeno acelerado de envejecimiento). En otras palabras, las partículas conformes a la invención tienen una disminución de la absorción hídrica.
De acuerdo con la invención, las partículas de sílice están unidas, a través de grupos espaciadores orgánicos, a cadenas poliméricas específicas. Esto significa, en otras palabras, que cada una de las cadenas poliméricas se injerta en una partícula a través de al menos un grupo espaciador orgánico, lo que significa, dicho de otra manera, que el grupo espaciador orgánico está unido covalentemente por uno de sus extremos a una partícula y, por otro de sus extremos, se une, covalentemente, a una cadena polimérica.
De acuerdo con otra formulación posible, si se le denomina Y1, el o los motivos repetitivos estirénicos fluorados portadores de al menos un grupo conductor de protones, opcionalmente en forma de sal y X' un grupo espaciador orgánico, la invención también podría definirse como partículas unidas, covalentemente, a los injertos de la siguiente fórmula:
Figure imgf000004_0001
n1 correspondiendo al número de repeticiones del motivo repetitivo Y1 tomado entre paréntesis, este número de repetición siendo un número positivo al menos igual a 2, por ejemplo, que varía de 2 a 3000, Z es un grupo terminal, por ejemplo, un átomo de halógeno, tal como un átomo de cloro, el corchete indicando que el grupo X' está directamente unido covalentemente a una partícula de silicio.
Se precisa que, cuando el polímero comprende varios tipos de motivos repetitivos Y1, Los motivos repetitivos Y1 pueden ser distribuidos de manera aleatoria, de manera alternativa o de manera secuencial, lo que significa, respectivamente, en otras palabras, que los motivos repetitivos Y1 están distribuidos de forma aleatoria en el polímero, los motivos repetitivos Y1 se alternan en el polímero o incluso los motivos repetitivos Y1 se distribuyen en forma de bloques (a saber, un bloque de un tipo de unidad de repetición Y1 y un bloque de otro tipo de unidad de repetición Y1, etc.) en el polímero.
Antes de entrar en más detalle en la presente descripción, se especifican las siguientes definiciones.
Por polímero, se entiende, tradicionalmente, en el sentido de la invención, un compuesto constituido por la sucesión de uno o más motivos repetitivos (el término copolímero pudiendo utilizarse cuando el polímero comprende varios tipos de motivos repetitivos).
Por motivo repetitivo, se entiende, tradicionalmente, en el sentido de la invención, un grupo orgánico bivalente (es decir, un grupo que forma un puente) procedente de un monómero después de la polimerización de éste.
En el polímero que comprende al menos un motivo repetitivo estirénico fluorado portador de al menos un grupo conductor de protones, opcionalmente en forma de una sal, dicho o dichos motivo(s) repetitivo(s) estirénico(s) fluorado(s) puede(n) responder a la siguiente fórmula (I):
Figure imgf000004_0002
- Z1 corresponde a un grupo fenileno fluorado; y
- E1 corresponde a un enlace simple o a un grupo espaciador orgánico;
- E2 corresponde a un grupo conductor de protones, opcionalmente en forma de una sal, tal como un grupo ácido sulfónico, un grupo ácido fosfónico o un grupo ácido carboxílico;
De acuerdo con una variante, E2 puede unirse directamente a Z1 y, más específicamente, a un átomo de carbono del grupo fenileno fluorado, cuando E1 es un enlace simple. Por ejemplo, E2 puede situarse en la posición para sobre este grupo fenileno fluorado.
De acuerdo con otra variante, E2 puede unirse a Z1 a través de un grupo espaciador orgánico E1, el mismo estando unido a un átomo de carbono del grupo fenileno fluorado, por ejemplo, en la posición para sobre este grupo fenileno fluorado.
E1, cuando es un grupo espaciador orgánico, puede ser un grupo alquileno, un grupo -S-alquileno- o un grupo -O-alquileno (en estos dos últimos casos, el átomo de S y el átomo de O están unidos directamente al grupo fenileno fluorado), dichos grupos alquileno pudiendo constar de 1 a 4 átomos de carbono, tales como un grupo metileno, un grupo etileno, un grupo n-propileno, un grupo n-butileno.
Más específicamente, E1, cuando es un grupo espaciador orgánico, puede ser un grupo -O-propileno de la siguiente fórmula (II):
Figure imgf000005_0001
el corchete en el átomo de oxígeno indica el lugar por el que el átomo de oxígeno está unido al grupo fenileno fluorado y el corchete en el último átomo de carbono indica que este átomo de carbono está unido al grupo E2 Más específicamente, E1, cuando es un grupo espaciador orgánico, puede ser un grupo S-propileno de la siguiente fórmula (III):
Figure imgf000005_0002
el corchete en el átomo de azufre indica el lugar por el que el átomo de oxígeno está unido al grupo fenileno fluorado y el corchete en el último átomo de carbono indica que este átomo de carbono está unido al grupo E2
Ya sea para el grupo E2 (cuando E1 es un enlace simple) o el grupo E1 (cuando E1 es un grupo espaciador orgánico), estos grupos pueden ocupar uno cualquiera de los átomos de carbono del grupo fenileno fluorado y en particular, la posición para.
Cualquiera que sea la variante elegida, el motivo estirénico fluorado puede contener solo átomos de flúor en los átomos de carbono libres del anillo de fenileno.
Un ejemplo de motivo estirénico fluorado es un motivo de la siguiente fórmula (IV):
Figure imgf000006_0001
en donde E1, E2 son como se definieron anteriormente.
Aún más específicamente, los motivos estirénicos fluorados que pueden utilizarse en la formación de cadenas poliméricas injertadas son los motivos que responden a las siguientes fórmulas (V) a (VII):
Figure imgf000006_0002
en donde R es un átomo de hidrógeno o un catión (por ejemplo, un catión de un metal alcalino).
el o los polímero(s) que constituye(n) las cadenas poliméricas puede(n) estar constituido(s) únicamente por uno o más motivos repetitivos estirénicos fluorados portadores de al menos un grupo conductor de protones, opcionalmente en forma de una sal o incluso de un solo tipo de motivo repetitivo estirénico fluorado portador de al menos un grupo conductor de protones, opcionalmente en forma de una sal, por ejemplo, un motivo repetitivo de fórmulas (V), (VI) o (VII), como se definieron anteriormente, en cuyo caso estos polímeros pueden calificarse como homopolímeros. Los homopolímeros pueden ser particularmente ventajosos, ya que las partículas injertadas pueden tener un hinchamiento en presencia de agua inferior a 10 %.
Por otro lado, el o los polímero(s) que comprende(n) al menos un motivo repetitivo estirénico fluorado portador de al menos un grupo conductor de protones, opcionalmente en forma de una sal, también puede(n) comprender al menos un motivo repetitivo estirénico no fluorado portador de al menos un grupo conductor de protones, opcionalmente en forma de una sal.
Dicho de otra manera, si se le denomina Y1, el o los motivo(s) repetitivo(s) estirénico(s) fluorado(s) portador(es) de al menos un grupo conductor de protones, opcionalmente en forma de una sal, Y2 el o los motivo(s) repetitivo(s) estirénico(s) no fluorado(s) portado(es) de al menos un grupo conductor de protones y X' el grupo espaciador orgánico, la invención también podría definirse como partículas unidas, covalentemente, a los injertos de fórmula:
Figure imgf000007_0001
n1 correspondiendo al número de repeticiones del motivo repetitivo tomado entre paréntesis, este número de repetición siendo un número entero positivo al menos igual a 2, por ejemplo que varía de 2 a 3000, n2 correspondiendo al número de repeticiones del motivo repetitivo tomado entre paréntesis, este número de repetición siendo igual a 0 o siendo un número entero positivo al menos igual a 2, por ejemplo, que varía de 2 a 5000, Z es un grupo terminal, por ejemplo, un átomo de halógeno, tal como un átomo de cloro, el corchete indicando que el grupo X' se une directamente de forma covalente a una partícula de silicio.
Se precisa que los motivos repetitivos Y1 e Y2 pueden estar distribuidos de manera aleatoria, de manera alternativa o de manera secuencial, lo que significa, respectivamente, en otras palabras, que los motivos repetitivos Y1 e Y2 están distribuidos de forma aleatoria en el polímero, los motivos repetitivos Y1 e Y2 se alternan en el polímero o incluso los motivos repetitivos Y1 e Y2 se distribuyen en forma de bloques (a saber, un bloque de motivos repetitivos Y1 y un bloque de motivos repetitivas Y2) en el polímero.
Dicho o dichos motivo(s) repetitivo(s) estirénico(s) fluorado(s) puede(n) responder a la siguiente fórmula (VIII):
Figure imgf000007_0002
en donde:
- Z2 corresponde a un grupo fenileno no fluorado; y
- E3 corresponde a un grupo conductor de protones, opcionalmente en forma de una sal, tal como un grupo ácido sulfónico, un grupo ácido fosfónico o un grupo ácido carboxílico.
El grupo E3 puede ocupar uno cualquiera de los átomos de carbono del grupo fenileno no fluorado y en particular, la posición para.
Un motivo repetitivo estirénico no fluorado particular es un motivo repetitivo resultante de la polimerización de un monómero de la familia de los ácidos estirensulfónicos, cuyos ácidos pueden estar en forma de una sal, tal como una sal de sodio.
Más específicamente, un ejemplo de motivo repetitivo estirénico no fluorado es un motivo de la siguiente fórmula (IX):

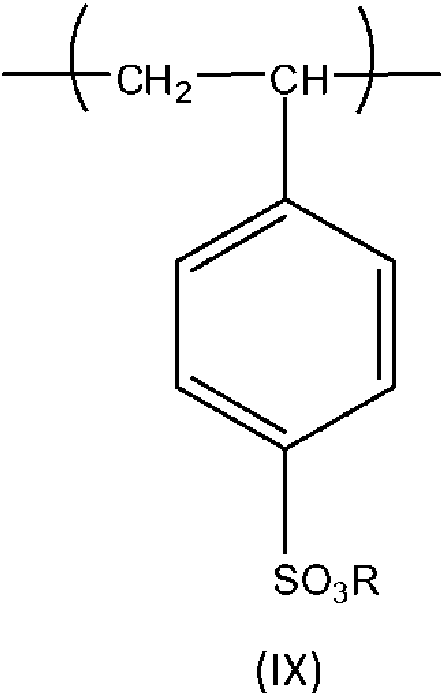

Figure imgf000008_0001
en donde R es un átomo de hidrógeno o un catión (por ejemplo, un catión de un metal alcalino).
En el sentido de la invención, cada cadena polimérica está unida a las partículas de sílice mediante al menos un grupo espaciador orgánico, es decir, un grupo orgánico que forma un puente entre las partículas y una cadena polimérica. Este o estos grupo(s) espaciador(es) orgánico(s) es(son), tradicionalmente, resultante(s) de un compuesto iniciador de una polimerización ATRP.
El o los grupos espaciador(es) orgánico(s) puede(n) ser un grupo hidrocarburo que tiene una forma de una cadena lineal o ramificada, en donde se pueden intercalar uno o más grupos aromáticos, como, por ejemplo, un grupo fenileno.
Más específicamente, el o los grupo(s) espaciador(es) orgánico(s) puede(n) responder a la siguiente fórmula (X):
-X1-R1-X2- (X)
en donde:
- X1 es el grupo unido covalentemente a una partícula;
- R1 es un grupo orgánico que forma un puente entre X1 y X2; y
- X2 es el grupo unido covalentemente a una cadena polimérica.
Más específicamente, el grupo X1 puede ser un grupo de la siguiente fórmula (XI):
Figure imgf000008_0002
X3 siendo un grupo alquileno, por ejemplo, un grupo que comprende de 1 a 15 átomos de carbono, tal como un grupo etileno;
los corchetes presentes en los átomos de oxígeno indican las ubicaciones de los enlaces con la partícula (en otras palabras, el grupo silanoxi está unido a la partícula por tres enlaces a través de los átomos de oxígeno) y el corchete presente en X3 indica la ubicación por donde se lleva a cabo el enlace con R1.
Más específicamente, el grupo X2 puede ser un grupo alquileno, por ejemplo, un grupo que comprende de 1 a 15 átomos de carbono, tal como un grupo metileno.
Más específicamente, el grupo R1 puede ser un grupo aromático, tal como un grupo fenileno.
Como ejemplo, el o los grupo(s) espaciador(es) orgánico(s) puede(n) responder de este modo a la siguiente fórmula (XII):
Figure imgf000009_0001
los corchetes presentes en los átomos de oxígeno indican las ubicaciones de los enlaces con la partícula (en otras palabras, el grupo silanoxi está unido a la partícula por tres enlaces a través de los átomos de oxígeno) y el corchete presente en el grupo -(CH2)n4- indica la ubicación por donde se lleva a cabo el enlace con la cadena polimérica, mientras que n3 y n4 corresponden a los números de repetición de los motivos tomados entre paréntesis, estos números siendo números enteros que varían de 1 a 15. Por ejemplo, n3 puede ser igual a 2 y n4 puede ser igual a 1. Como ejemplos, las partículas conformes a la invención pueden ser:
- partículas de sílice unidas a cadenas poliméricas constituidas por polímeros resultantes de la sucesión de un motivo repetitivo de fórmula (V) o (VI) tal como se define anteriormente, cada una de dichas cadenas poliméricas estando unida a dichas partículas a través de al menos un grupo espaciador orgánico de fórmula (XII) como se ha definido anteriormente;
- partículas de sílice unidas a cadenas poliméricas constituidas por copolímeros resultantes de la sucesión de un motivo repetitivo de fórmula (V) como se ha definido anteriormente y de un motivo repetitivo de fórmula (IX) como se ha definido anteriormente, cada una de dichas cadenas poliméricas estando unida a dichas partículas a través de al menos un grupo espaciador orgánico de fórmula (XII) como se ha definido anteriormente;
- partículas de sílice unidas a cadenas poliméricas constituidas por copolímeros resultantes de la sucesión de un motivo repetitivo de fórmula (VI) como se ha definido anteriormente y de un motivo repetitivo de fórmula (IX) como se ha definido anteriormente, cada una de dichas cadenas poliméricas estando unida a dichas partículas a través de al menos un grupo espaciador orgánico de fórmula (XII) como se ha definido anteriormente.
Dicho de otra manera, partículas específicas conformes a la invención, pueden ser partículas de sílice, unidas, covalentemente, a los injertos de fórmula:
Figure imgf000009_0002
en donde:
- X' es un grupo espaciador orgánico de fórmula (XII) como se ha definido anteriormente;
- Y1 es un motivo repetitivo de fórmula (V) o (VI) como se ha definido anteriormente;
- Y2 es un motivo repetitivo de fórmula (IX) como se ha definido anteriormente;
- Z es un grupo terminal, por ejemplo, un átomo de halógeno, tal como un átomo de cloro;
- n1 y n2 son como se han definido anteriormente.
Se precisa que los motivos repetitivos Y1 e Y2 pueden estar distribuidos de manera aleatoria, de manera alternativa o de manera secuencial, lo que significa, respectivamente, en otras palabras, que los motivos repetitivos Y1 e Y2 están distribuidos de forma aleatoria en el polímero, los motivos repetitivos Y1 e Y2 se alternan en el polímero o incluso los motivos repetitivos Y1 e Y2 se distribuyen en forma de bloques (a saber, un bloque de motivos repetitivos Y1 y un bloque de motivos repetitivas Y2) en el polímero.
Las partículas de la invención tienen, como se ha indicado anteriormente, una conducción de protones debido a la naturaleza de las cadenas poliméricas injertadas y tampoco son sensibles al fenómeno de solubilización y elución debido a la naturaleza del o de los motivos repetitivos fluorados presentes en las cadenas poliméricas.
Por consiguiente, estas partículas encuentran naturalmente su aplicación en el campo de los materiales conductores de protones, tales como los materiales compuestos conductores de protones utilizados, por ejemplo, para membranas conductoras de protones que pueden utilizarse en el campo de las pilas de combustible.
Por tanto, la invención también tiene por objeto un material compuesto conductor que comprende una matriz polimérica dentro de la cual las partículas se dispersan como se ha definido anteriormente.
La matriz polimérica puede ser una matriz hecha de un polímero no conductor de protones y, más específicamente, un polímero fluorado.
Dichos polímeros pueden ser polímeros fluorados tales como un politetrafluoroetileno (PTFE), un polifluoruro de vinilideno (PVDF), un copolímero de tetrafluoroetileno/etileno (ETFE), un copolímero de fluoruro de vinilideno y de hexafluoropropeno y sus derivados. Los fluoropolímeros tienen la ventaja particular de tener buena resistencia mecánica y buena resistencia química.
El material compuesto de acuerdo con la invención está ventajosamente en forma de una película, que presenta por ejemplo un grosor de 10 a 300 |jm.
Los materiales compuestos antes mencionados pueden prepararse por un procedimiento que comprende las siguientes etapas:
- mezclar, en presencia de uno o más disolventes orgánicos, el o los polímeros que constituyen la matriz con partículas tales como se ha definido anteriormente;
- formar, a partir de la mezcla obtenida, de un material compuesto por evaporación del o de los disolvente(s). La mezcla se puede verter en un soporte, por ejemplo, de vidrio, de alúmina o de polietileno, entonces el material en forma de película se forma por evaporación del o de los disolvente(s). Al final de este procedimiento, se obtiene un material en forma de película depositada sobre el soporte. La película obtenida se puede separar fácilmente del soporte, para dar una película conductora de protones autosoportada.
Se especifica que los disolventes que pueden usarse en el contexto de este procedimiento pueden elegirse entre disolventes polares apróticos, tales como dimetilformamida, dimetilacetamida, tetrahidrofurano, dimetilsulfóxido o disolventes clorados como cloroformo, y también disolventes tales como alcoholes, éteres, acetona.
Al final del procedimiento, se puede realizar una etapa de acidificación, en su caso, para convertir los grupos conductores de protones en forma de sales en grupos ácidos.
Debido a sus propiedades mecánicas, estos materiales se pueden utilizar de manera eficaz y generar películas delgadas que son lo suficientemente fuertes como para ser utilizadas como membranas para pilas de combustible. Estas membranas se presentan ventajosamente en la forma de películas finas, teniendo, por ejemplo, un espesor de 10 a 300 micrómetros.
Estas membranas tienen ventajosamente impermeabilidad suficiente a gases reactivos (tales como H2 y O2) y son estables, preferentemente, hasta una temperatura de al menos 150 °C.
Preferentemente, el material compuesto que constituye la membrana comprende del 5 al 70 % en masa de partículas como se ha definido anteriormente.
Se especifica que el % anterior se expresa en relación con la masa total del material compuesto.
Las membranas tales como se ha definido anteriormente pueden incorporarse ventajosamente a los dispositivos de pila de combustible.
De este modo, la invención también se refiere a un dispositivo que comprende al menos un conjunto electrodomembrana-electrodo, en donde la membrana es como se ha definido anteriormente.
El dispositivo de pila de combustible generalmente comprende varios conjuntos de electrodo-membrana-electrodo. Para preparar tal conjunto, la membrana se puede colocar entre dos electrodos, por ejemplo de tela o papel carbón impregnado con un catalizador. El conjunto formado por la membrana dispuesta entre los dos electrodos se presiona luego a una temperatura adecuada para obtener una buena adhesión electrodo-membrana.
El conjunto electrodo-membrana-electrodo se coloca luego entre dos placas asegurando la conducción eléctrica y el suministro de reactivos a los electrodos. Estas placas se designan comúnmente con el término placas bipolares. Finalmente, la invención también se refiere a un procedimiento de preparación de partículas tales como se ha definido anteriormente, comprendiendo dicho procedimiento las siguientes etapas:
a) una etapa de puesta en contacto de partículas de sílice con un compuesto iniciador de una polimerización del tipo ATRP, compuesto el cual comprende al menos un grupo apto para injertarse en dichas partículas, con lo cual se obtienen partículas injertadas con restos de dicho compuesto iniciador;
b) una etapa de puesta en contacto de dichas partículas obtenidas en a) con:
- al menos un monómero estirénico fluorado opcionalmente portador de al menos un grupo conductor de protones, opcionalmente en forma de una sal; y
- opcionalmente, al menos un monómero estirénico no fluorado portador de al menos un grupo conductor de protones, opcionalmente en forma de una sal;
con lo cual hay una polimerización del tipo ARTP de dicho o dichos monómero(s) a partir de los restos antes mencionados;
c) cuando el motivo repetitivo resultante de la polimerización del monómero estirénico fluorado no es portador de al menos un grupo conductor de protones, opcionalmente en forma de una sal, una etapa de introducción sobre este motivo repetitivo de al menos un grupo conductor de protones, opcionalmente en forma de una sal, el motivo corresponde entonces de este modo a un motivo repetitivo estirénico fluorado portador de al menos un grupo conductor de protones, opcionalmente en forma de una sal.
Por polimerización de tipo ATRP, se entiende, una polimerización radicalaria por transferencia de átomos (correspondiendo ATRP a la abreviatura del término inglés "Atom Transfer Radical Polymerization"). El mecanismo de este tipo de polimerización se definirá con más detalle a continuación.
Por compuesto iniciador de una polimerización del tipo ATRP, Se entiende un compuesto que comprende al menos un grupo apto para cebar este tipo de polimerización, el compuesto iniciador de la polimerización conforme a la invención comprendiendo, además, un grupo apto para injertarse (o en otras palabras, apto para unirse covalentemente) a las partículas antes mencionadas, lo que significa, en otras palabras, que este grupo reacciona en presencia de partículas para unirse covalentemente a la superficie de las mismas (puede hablarse, también, de injerto), con lo cual el iniciador permanece en dichas partículas en forma de un resto, entendiéndose que este resto aún consta de al menos un grupo apto para cebar una polimerización del tipo ATRP.
Como se menciona a continuación, el procedimiento de la invención consta de una etapa de puesta en contacto de partículas de sílice con un compuesto iniciador de una polimerización del tipo ATRP que comprende un grupo apto para injertarse en dichas partículas, con lo cual se obtienen partículas injertadas con un resto de dicho compuesto (etapa a).
Esta etapa de puesta en contacto puede comprender una operación de dispersión de las partículas mencionadas anteriormente, seguida de una operación de puesta en contacto de la dispersión obtenida con un compuesto iniciador como se ha definido anteriormente, cuyo compuesto reaccionará con la partícula para formar un enlace covalente.
En cuanto al compuesto iniciador, éste debe constar de al menos un grupo apto para injertarse en la superficie de dichas partículas para formar un enlace covalente.
En particular, los grupos del compuesto iniciador aptos para unirse a la superficie de las partículas de sílice para formar un enlace covalente, se puede elegir entre los grupos de las siguientes fórmulas:
- COOR2 con R2 representando un átomo de hidrógeno, un grupo alquilo que comprende de 1 a 30 átomos de carbono o un grupo fenilo;
- COCI;
- COCH2CO-R2 con R2 representando un átomo de hidrógeno, un grupo alquilo que comprende de 1 a 30 átomos de carbono o un grupo fenilo;
- PO(OH)2, -PO(OR3)(o H) o -PO(OR3)(OR4) con R3 y R4, iguales o diferentes, representando un grupo alquilo que comprende de 1 a 30 átomos de carbono o un grupo fenilo;
- CO(NHOH);
- M(OR5)n-x-iZx con x siendo un número entero que varía de 0 a (n-1), M es un metal o un metaloide, n siendo un grado de oxidación de M, R5 representando un átomo de hidrógeno, un grupo alquilo que comprende de 1 a 30 átomos de carbono, un grupo fenilo, un catión metálico monovalente, o un grupo de fórmula N+R24, con R2 representando un átomo de hidrógeno, un grupo alquilo que comprende de 1 a 30 átomos de carbono, o un grupo fenilo, y Z' representa un átomo de hidrógeno, un grupo alquilo que comprende de 1 a 30 átomos de carbono, un grupo fenilo o un átomo de halógeno;
- SO3M' con M' representando un átomo de hidrógeno, un catión metálico monovalente o un grupo de fórmula N+R24 con R2 representando un átomo de hidrógeno, un grupo alquilo que comprende de 1 a 30 átomos de carbono o un grupo fenilo;
- B(OM')2 con M' representando un átomo de hidrógeno, un catión metálico monovalente o un grupo de fórmula N+R24 con R2 representando un átomo de hidrógeno, un grupo alquilo que comprende de 1 a 30 átomos de carbono o un grupo fenilo;
- OH;
y combinaciones de los mismos.
Para el grupo de fórmula -M(OR5)n-x--iZ'x como se ha definido anteriormente, M puede representar un elemento metálico, tal como un elemento de transición del estado de oxidación n dado o un elemento metaloide como Si, Ge, Te de grado de oxidación n dado, los grados de oxidación previsibles para cada elemento metálico o metaloide siendo conocido por los expertos en la materia.
Como ejemplo de grupos de acuerdo con esta definición, se puede mencionar el grupo de fórmula
-Si(OR5)3-xZ'x con x siendo un número entero que varía de 0 a 3, Z' et R5 teniendo las mismas definiciones que las dadas anteriormente.
Más particularmente, un grupo apropiado puede ser un grupo alcoxisilano, tal como un grupo trimetoxisilano, un grupo trietoxisilano.
El compuesto iniciador utilizado en el contexto del procedimiento de la invención es un compuesto iniciador de una polimerización del tipo ARTP, lo que significa, en otras palabras, que también comprende un grupo apto para generar una polimerización, del tipo ARTP, este grupo pudiendo ser un grupo -Z, tal como un átomo de halógeno, como el cloro. Este grupo Z se recupera, al final de la polimerización, como grupo terminal del polímero.
Los compuestos iniciadores que pueden utilizarse en el contexto del procedimiento de la invención pueden ser compuestos que responden a la siguiente fórmula (XIII):
X-T-R1-X2' (XIII)
en donde:
- X1 es un grupo que comprende un grupo apto para unirse, covalentemente, o en otras palabras, para injertarse en una partícula de sílice (tal como un grupo de estos enumerados anteriormente);
- R1 es un grupo orgánico que forma un puente entre X1 y X2'; y
X2' es un grupo que comprende un grupo apto para generar una polimerización del tipo ATRP.
Más específicamente, el grupo Xi' puede ser un grupo de la siguiente fórmula (XIV):
(OR5)3Si-X3- (XIV)
R5 y X3 siendo como se ha definido anteriormente (X3 siendo un grupo alquileno, por ejemplo, que comprende de 1 a 15 átomos de carbono, por ejemplo, un grupo etileno).
Más específicamente, el grupo R1 puede ser un grupo aromático, tal como un grupo fenileno, los grupos Xi' y X2' pudiendo estar situados en la posición orto, para o meta el uno del otro, y ventajosamente en la posición para.
Más específicamente, el grupo X'2 puede ser un grupo alquileno, por ejemplo, un grupo que comprende de 1 a 15 átomos de carbono, tal como un grupo metileno, dicho grupo alquileno siendo portador de un grupo terminal, tal como un átomo de halógeno, como un átomo de cloro.
Como ejemplo, el compuesto iniciador puede así responder a la siguiente fórmula (XV):
Figure imgf000012_0001
en donde los R5, n3 y n4 son como se han definido anteriormente y Z es un átomo de halógeno.
Aún más específicamente, el compuesto iniciador de polimerización ATRP puede ser clorometilfeniletiltrimetoxisilano de la siguiente fórmula (XVI):
Figure imgf000013_0001
Al final de la etapa a), como ejemplo, cuando el compuesto iniciador es el dorometilfeniletiltrimetoxisilano, las partículas de sílice son partículas de sílice unidas, covalentemente, a restos de dicho compuesto iniciador, estos restos que responden a la siguiente fórmula (XVII):
Figure imgf000013_0002
los corchetes presentes en los átomos de oxígeno indican las ubicaciones de los enlaces con la partícula (en otras palabras, el grupo silanoxi está unido a la partícula por tres enlaces a través de los átomos de oxígeno).
Después de la etapa a), el procedimiento de la invención comprende una etapa de puesta en contacto de dichas partículas obtenidas en a) con:
- al menos un monómero estirénico fluorado opcionalmente portador de al menos un grupo conductor de protones, opcionalmente en forma de una sal; y
- opcionalmente, al menos un monómero estirénico no fluorado portador de al menos un grupo conductor de protones, opcionalmente en forma de una sal;
con lo cual se produce una polimerización del tipo ARTP de dicho o dichos monómero(s) a partir de los restos antes mencionados.
De acuerdo con un modo realización particular de la invención, la etapa b) incluye un monómero estirénico fluorado, que no es portador de al menos un grupo conductor de protones, opcionalmente en forma de una sal (lo que significa, en otras palabras, que el procedimiento de la invención constará, adicionalmente, de la implementación de la etapa c)) y, opcionalmente, un monómero estirénico no fluorado portador de al menos un grupo conductor de protones, opcionalmente en forma de una sal.
Esta etapa se rige por los mecanismos de la polimerización ATRP, que funciona según el principio de la formación reversible y rápida de unas especies denominadas "especies latentes" por la creación de un enlace covalente con una especie radicalaria reactiva.
Los restos del compuesto iniciador unidos covalentemente a las partículas de sílice comprenden al menos un grupo apto para cebar la polimerización ATRP, es decir, un grupo apto para escindirse en un enlace para formar una primera especie radicalaria y una segunda especie radicalaria, la primera especie radicalaria que reacciona posteriormente, con un primer carbono portador de un doble enlace perteneciente al(los) monómero(s), fijándose la segunda especie radicalaria a un segundo átomo opuesto al primer carbono portador del doble enlace.
En otras palabras, este mecanismo puede resumirse según el siguiente esquema de reacción:
X3-X4 C=C ^ X3-C-C-X4
X3-X4 correspondiendo al resto de iniciador antes mencionado con X3 correspondiendo a la primera especie y X4 correspondiendo a la segunda especie, siendo la especie X3-C-C-X4 una especie latente, que puede crecer mediante sucesivas adiciones de monómeros en los radicales libres, como en una polimerización radicalaria típica, siendo creados los radicales libres por la salida del grupo X4, que a continuación se fija, después de inserción del monómero, al extremo de la cadena polimérica, la cual constituye siempre una especie latente que puede continuar creciendo siempre que queden monómeros en el medio de polimerización.
Por razones de simplicidad, anteriormente hemos representado únicamente el doble enlace del monómero.
El monómero estirénico fluorado que puede utilizarse en el contexto de la etapa b) puede ser un monómero que responde a la siguiente fórmula (XVIII):
Figure imgf000014_0001
- Z1 corresponde a un grupo fenileno fluorado; y
- E1 corresponde a un enlace simple o a un grupo espaciador orgánico;
- E2 corresponde a un grupo conductor de protones, opcionalmente en forma de una sal, tal como un grupo ácido sulfónico, un grupo ácido fosfónico o un grupo ácido carboxílico;
- ns es igual a 0 o a 1.
Cuando n5 es igual a 0, significa que -E1-E2 no existe y que la fórmula se representa en la siguiente fórmula (XIX):
Figure imgf000014_0002
la posición vacante dejada por la ausencia de -E1-E2 en el grupo Z1 está ocupada por un átomo de flúor en este grupo Z1.
Cuando n5 es igual a 1, significa que -E1-E2 está presente y que la fórmula se puede representar de este modo en la siguiente fórmula (XX):
Figure imgf000014_0003
De acuerdo con una variante, como ya se ha explicado para la definición de los polímeros como tales, E2 puede unirse directamente a Z1 y, más específicamente, a un átomo de carbono del grupo fenileno fluorado, cuando E1 es un enlace simple. Por ejemplo, E2 puede situarse en la posición para sobre este grupo fenileno fluorado.
De acuerdo con otra variante, E2 puede unirse a Z1 a través de un grupo espaciador orgánico E1, el mismo estando unido a un átomo de carbono del grupo fenileno fluorado, por ejemplo, en la posición para sobre este grupo fenileno fluorado.
E1, cuando es un grupo espaciador orgánico, puede ser un grupo alquileno, un grupo -S-alquileno- o un grupo -O-alquileno (en estos dos últimos casos, el átomo de S y el átomo de O están unidos directamente al grupo fenileno fluorado), dichos grupos alquileno pudiendo constar de 1 a 4 átomos de carbono, tales como un grupo metileno, un grupo etileno, un grupo propileno, un grupo butileno.
Más específicamente, E1, cuando es un grupo espaciador orgánico, puede ser un grupo -O-propileno de la siguiente fórmula (II):
Figure imgf000015_0001
el corchete en el átomo de oxígeno indica el lugar por el que el átomo de oxígeno está unido al grupo fenileno fluorado y el corchete en el último átomo de carbono indica que este átomo de carbono está unido al grupo E2 Ya sea para el grupo E2 (cuando E1 es un enlace simple) o el grupo E1 (cuando E1 es un grupo espaciador orgánico), estos grupos pueden ocupar uno cualquiera de los átomos de carbono del grupo fenileno fluorado y en particular, la posición para.
Cualquiera que sea la variante elegida, el monómero estirénico fluorado puede contener solo átomos de flúor en los átomos de carbono libres del anillo de fenileno.
Un ejemplo de monómero estirénico fluorado es un monómero de la siguiente fórmula (XXI):
Figure imgf000015_0002
en donde E1, E2, n5 son como se han definido anteriormente, con la particularidad de que, cuando n5 es igual a 0, la posición vacante dejada por la ausencia -E1-E2 es ocupada por un átomo de flúor.
Aún más específicamente, ejemplos particulares de monómeros estirénicos fluorados son los monómeros que responden a las siguientes fórmulas (XXII) y (XXIII):
Figure imgf000016_0001
en donde R es un átomo de hidrógeno o un catión (por ejemplo, un catión de un metal alcalino).
Estos monómeros, cuando no están disponibles comercialmente, pueden ser objeto de una preparación previa mediante vías de síntesis convencional de la química orgánica.
De este modo, por ejemplo, cuando se trata de preparar un monómero de fórmula (XXIII) a continuación, éste se puede preparar por la reacción de un tetrafluorostireno hidroxilado con, en un primer momento, una base para formar un hidroxilato, que reaccionará con un compuesto de sultona (más específicamente, el 1,3-propansultona) para formar el monómero antes mencionado, el mecanismo de la reacción reside en una adición nucleófilo del hidroxilato con el compuesto de sultona provocando así una abertura de anillo.
Cuando está presente, el monómero estirénico no fluorado puede responder a la siguiente fórmula (XXIV):
Figure imgf000016_0002
Z 2------E3
(XXIV)
en donde:
- Z2 corresponde a un grupo fenileno no fluorado; y
- E3 corresponde a un grupo conductor de protones, opcionalmente en forma de una sal, tal como un grupo ácido sulfónico, un grupo ácido fosfónico o un grupo ácido carboxílico.
Un monómero específico que responde a la definición proporcionada anteriormente es un monómero de ácido estirensulfónico, por ejemplo, en forma de una sal, tal como una sal de sodio (en cuyo caso, se podrá hablar de un monómero de estirensulfonato de sodio).
Un ejemplo de este tipo de monómero es un monómero de la siguiente fórmula (XXV):
Figure imgf000017_0001
en donde R es un átomo de hidrógeno o un catión (por ejemplo, un catión de metal alcalino o un catión amonio). Preferentemente, R es un catión amonio, tal como un catión tetraalquilamonio (por ejemplo, un catión tetrametilamonio, un catión tetraetilamonio, un catión tetra-n-butilamonio), el uso de dicho catión permite una mejor solubilización del monómero en el disolvente de polimerización, en concreto, cuando éste es dimetilsulfóxido. De manera general, se puede utilizar, para R, cualquier tipo de cationes orgánicos, que permiten una buena solubilización del monómero en el disolvente de polimerización.
El o los monómeros estirénicos fluorados opcionalmente portadores de al menos un grupo conductor de protones, opcionalmente en forma de una sal y el o los monómeros estirénicos no fluorados portadores de al menos un grupo conductor de protones, opcionalmente en forma de una sal pueden estar presentes en una relación másica que varía de 100/0 a 1/99, y más específicamente 90/10.
Además de la presencia de uno o de varios monómeros tales como los definidos anteriormente, la etapa de preparación puede tener lugar, tradicionalmente, en presencia de una sal metálica (por ejemplo, un halogenuro metálico, tal como un halogenuro de cobre, como cloruro de cobre) y de un ligando orgánico.
Se precisa que, por ligando orgánico, se entiende un compuesto orgánico que comprende al menos un doblete libre apto para compensar una carencia electrónica de un elemento metálico (en estas circunstancias, en nuestro caso, una carencia electrónica en el elemento metálico de la sal mencionada anteriormente) para formar un complejo metálico.
Como ejemplo, un ligando orgánico apropiado puede ser un compuesto perteneciente a la familia de compuestos piridinas, tales como la bipiridina.
La etapa de preparación del polímero puede llevarse a cabo, además, en un disolvente apolar aprótico, tal como un disolvente de sulfóxido, en concreto cuando la polimerización implica un monómero estirénico fluorado, cuyo(s) grupo(s) protector(es) de protones se introduce(n) posteriormente durante la etapa (b), durante una temperatura y duración adecuadas para generar la polimerización, por ejemplo, una temperatura de 80 °C.
Además, la etapa de preparación del polímero puede estar seguida por una etapa de hidrólisis destinada a protonar los grupos conductores de protones, cuando se presentan en forma de una sal (es decir, en otras palabras, esta etapa consiste en sustituir los cationes de la sal por los átomos de hidrógeno).
Las masas molares medias de los polímeros obtenidos al final de la etapa de polimerización pueden variar entre 2000 y 1.000.000 g/mol, preferentemente de 10.000 a 300.000 g/mol.
Ventajosamente, cuando el polímero comprende al menos un motivo repetitivo resultante de la polimerización de uno o más monómeros estirénicos no fluorados, la proporción de dicho motivo repetitivo es menor que la del motivo repetitivo resultante de la polimerización de o de los monómeros estirénicos fluorados.
Después de la etapa b), el procedimiento comprende, en su caso, cuando el motivo repetitivo resultante de la polimerización del monómero estirénico fluorado no es portador de al menos un grupo conductor de protones, opcionalmente en forma de una sal, una etapa de introducción sobre este motivo repetitivo de al menos un grupo conductor de protones, opcionalmente en forma de sal.
Este grupo conductor de protones puede introducirse directamente en el anillo de fenileno del motivo repetitivo estirénico o a través de un grupo espaciador orgánico, lo que significa que el grupo espaciador orgánico está directamente unido al anillo de fenileno y forma un puente entre el anillo de fenileno y el grupo conductor de protones, opcionalmente en forma de sales.
Esta introducción puede realizarse por cualquier vía de síntesis química adecuada.
De este modo, como ejemplo, cuando el motivo repetitivo es resultado de la polimerización del monómero pentafluorostireno y que el grupo conductor de protones destinado a introducirse es un grupo ácido sulfónico unido directamente al anillo de fenileno, la etapa de introducción puede constar de las siguientes operaciones:
- una operación de sulfuración del anillo de benceno que consiste en una sustitución de un átomo de flúor con un grupo -S-R con R representando un átomo de hidrógeno o un catión, tal como un catión de metal alcalino; y - una operación de oxidación del grupo sulfuro para formar un grupo -SO3R con R siendo como se ha definido anteriormente.
De forma más precisa, la operación de sulfuración puede consistir hacer reaccionar, en medio básico, hidrogenosulfuro de sodio hidratado en dimetilsulfóxido, permitiendo la introducción de un grupo -S-Na, por ejemplo, en la posición para.
En cuanto a la operación de oxidación del grupo sulfuro, puede llevarse a cabo, en presencia de un oxidante, tal como agua oxigenada.
Como variante, cuando el motivo repetitivo es resultado de la polimerización del monómero pentafluorostireno y que el grupo conductor de protones destinado a introducirse es un grupo ácido sulfónico unido directamente a un grupo espaciador orgánico, la etapa de introducción puede constar de las siguientes operaciones:
- una operación de sulfuración del anillo de benceno que consiste en una sustitución de un átomo de flúor con un grupo -S-R con R representando un átomo de hidrógeno o un catión, tal como un catión de metal alcalino;
- una operación de adición nucleófila del grupo -S-R sobre un compuesto de sultona, generando así una apertura del anillo, con lo cual se produce una formación de un grupo -E1-SO3R, con E1 siendo un grupo espaciador orgánico del tipo -S-alquileno.
De forma más precisa, puede tratarse de una reacción de adición nucleófila, en medio básico, de un grupo tiolato de sodio en un compuesto de 1,3-propansultona, Traduciéndose por una apertura de anillo y formando así un grupo -S-CH2-CH2-CH2-SO3Na.
A continuación se describirá la invención, con respecto a los siguientes ejemplos dados a título ilustrativo y no limitativo.
EXPOSICIÓN DETALLADA DE MODOS DE REALIZACIÓN PARTICULARES EJEMPLO 1
Este ejemplo ilustra la preparación de partículas de sílice unidas covalentemente a un iniciador de polimerización del tipo ATRP de acuerdo con el siguiente esquema de reacción:
Figure imgf000018_0001
Sílice (6 g, aproximadamente 0,02 mol de silanol en la superficie) y tolueno (500 ml) se introducen en un matraz de fondo redondo de dos bocas bajo flujo de argón. La mezcla resultante se trata con ultrasonidos, a fin de dispersar la sílice en tolueno. Después, la mezcla se somete a reflujo. Clorometilfeniletiltrimetoxisilano (10 g, 0,036 mol) se introduce gota a gota a la mezcla. El reflujo se deja durante 4 horas.
A continuación, las partículas de sílice funcionalizadas se aíslan por centrifugación y se purifican mediante dos ciclos sucesivos de dispersión/centrifugación en etanol y acetona.
A continuación, las partículas de sílice recuperadas se secan en un horno a 80 °C durante la noche.
EJEMPLO 2
Este ejemplo ilustra la polimerización ATRP de 2,3,4,5,6-pentafluorostireno a partir de las partículas de sílice funcionalizadas obtenida en el ejemplo 1.
El esquema de reacción es el siguiente:
Figure imgf000019_0001
BPy corresponde a bipiridina y DMSO a dimetilsulfóxido y n1 corresponde al número de repetición del motivo repetitivo tomado entre paréntesis.
El 2,3,4,5,6-pentafluorostireno se destila previamente y el reactor de polimerización se calienta al vacío (3 ciclos de calentamiento/enfriamiento) antes de su utilización.
El dimetilsulfóxido (DMSO) (200 ml) se desgasifica al vacío burbujeando argón durante 15 minutos en un matraz de fondo redondo de dos bocas. A continuación, se introducen en el matraz de fondo redondo de dos bocas, bajo flujo de argón, el 2,3,4,5,6-pentafluorostireno destilado (10 g) y la sílice obtenida al final del ejemplo 1 (2 g). Se realizan dos ciclos de vacío/argón y, a continuación, se vuelve a burbujear argón en la mezcla.
Cuando la sílice está perfectamente dispersa en la mezcla, se introducen bipiridina (0,05 M) y cloruro de cobre (0,08 M) bajo flujo de argón. Finalmente se realizan tres ciclos de vacío/argón.
A continuación, el matraz de fondo redondo de dos bocas se coloca bajo agitación en un baño de aceite previamente calentado a 80 °C. Tras unos 30 minutos de polimerización, la mezcla se vuelve muy viscosa y la agitación llega a ser difícil. La reacción se detiene entonces introduciendo aire en el sistema. La mezcla pasa de un color marrón a un color verde.
La mezcla se diluye con tetrahidrofurano (THF) durante unas 2 horas, para obtener una solución líquida.
Las partículas se precipitan en isopropanol, se solubilizan en THF, y luego se vuelven a precipitar dos veces en agua bajo fuerte agitación.
A continuación, las partículas se secan en el estudio a 60 °C durante una noche y se presentan en forma de un sólido blanco.
EJEMPLO 3
Este ejemplo ilustra la preparación de un polímero de sulfuro obtenido por sulfuración del polímero injertado en sílice obtenido en el ejemplo 2.
El esquema de reacción es el siguiente:
Figure imgf000019_0002
DMSO corresponde a dimetilsulfóxido, TA corresponde a la temperatura ambiente y n1 corresponde al número de repeticiones del motivo repetitivo tomado entre paréntesis.
Las partículas injertadas obtenidas en el ejemplo 2 se dispersan en DMSO (200 ml) en un matraz a temperatura ambiente durante 1 hora, las partículas así dispersas sufren un fenómeno de hinchamiento. A continuación, se introduce gradualmente en el matraz, todavía a temperatura ambiente, hidrogenosulfato hidratado (1,2 eq. en relación con el número de moles de unidades de monómeros).
Se observa una primera transición colorimétrica del amarillo pálido al azul, seguida de una desaparición de la coloración azul.
Luego, al cabo de 30 minutos, la mezcla de reacción cambia a un color verde y, al final de la reacción, la mezcla tiene un color azul homogéneo.
La mezcla de reacción tiene, al finalizar la reacción, una viscosidad muy alta. Se diluye en agua y luego se precipita dos veces con isopropanol.
El producto resultante de la reprecipitación se seca por liofilización y se presenta en forma de un sólido amarillo. EJEMPLO 4
Este ejemplo ilustra la preparación de un polímero sulfonado obtenido por sulfuración del polímero injertado obtenido en el ejemplo 3.
El esquema de reacción es el siguiente:
Figure imgf000020_0001
TA corresponde a la temperatura ambiente y n corresponde al numero de repeticiones del motivo repetitivo tomado entre paréntesis.
En un matraz de 100 ml, el producto obtenido en el ejemplo 3 (2 g) se suspende en ácido fórmico durante 30 minutos. A continuación, se coloca el matraz en un baño de hielo. Después de 15 minutos, peróxido de hidrógeno (2 eq. en relación con el número de unidades de monómeros) se introduce gota a gota. A continuación, la mezcla se pone a temperatura ambiente durante 18 horas y luego se somete a reflujo durante 5 horas.
El producto se precipita en isopropanol y luego se añade a una solución acuosa de hidróxido de sodio (1 M). A continuación, la mezcla se agita durante 24 horas. El producto se filtra y se enjuaga con isopropanol. El producto final se coloca en un horno a 60 °C durante una noche.
EJEMPLO 5
Este ejemplo ilustra la preparación de un polímero sulfonado que consta de un grupo espaciador orgánico que contiene azufre y que se obtiene por sulfonación del polímero injertado del ejemplo 3 de acuerdo con el siguiente esquema de reacción:
Figure imgf000021_0001
En un matraz redondo, el producto obtenido en el ejemplo 3 (1 g) se suspende en sosa a 1 M (25 ml) a temperatura ambiente durante 1 hora. La 1,3-propansultona (1,2 eq. en relación con el número de moles de unidades de monómeros) se diluye en dioxano (5 ml) y se introduce gota a gota a temperatura ambiente. A continuación, se deja la mezcla a reflujo durante 24 horas.
La mezcla se filtra y se lava con agua. Se obtiene un gel incoloro.
El producto se seca en un horno a 60 °C durante una noche.
EJEMPLO 6
Este ejemplo ilustra la polimerización ATRP de 2,3,4,5,6-pentafluorostireno y del estirensulfonato de tetra-nbutilamonio a partir de las partículas de sílice funcionalizadas obtenida en el ejemplo 1.
El esquema de reacción es el siguiente:
Figure imgf000022_0001
BPy corresponde a la bipiridina, DMSO a dimetilsulfóxido, TBA corresponde a tetra-n-butilamonio y n1 y n2 corresponde a los números de repetición de los motivos repetitivos tomados entre paréntesis.
El 2,3,4,5,6-pentafluorostireno se destila previamente y el reactor de polimerización se calienta al vacío (3 ciclos de calentamiento/enfriamiento) antes de su utilización.
El estirensulfonato de tetra-n-butilamonio se prepara por intercambio catiónico entre el hidrógeno del tetra-nbutilamonio y el ion sodio del estirensulfonato de sodio.
El dimetilsulfóxido (DMSO) (200 ml) se desgasifica al vacío burbujeando argón durante 15 minutos en un matraz de fondo redondo de dos bocas. El 2,3,4,5,6-pentafluorostireno destilado (5 g), el estirensulfonato de tetra-n-butilamonio (5 g) y la sílice obtenida al final del ejemplo 1 (2 g) se introducen a continuación bajo flujo de argón en el matraz de fondo redondo de dos bocas. Se realizan dos ciclos de vacío/argón y, a continuación, se vuelve a burbujear argón en la mezcla.
Cuando la sílice está perfectamente dispersa en la mezcla, se introducen bipiridina (0,05 M) y cloruro de cobre (0,08 M) bajo flujo de argón. Finalmente se realizan tres ciclos de vacío/argón.
A continuación, el matraz de fondo redondo de dos bocas se coloca bajo agitación en un baño de aceite previamente calentado a 80 °C. Tras unas 4 horas de polimerización, la mezcla se vuelve muy viscosa y la agitación llega a ser difícil. La reacción se detiene entonces introduciendo aire en el sistema. La mezcla pasa de un color marrón a un color verde.
La mezcla se diluye con tetrahidrofurano (THF) durante unas 2 horas, para obtener una solución líquida.
Las partículas se precipitan en isopropanol, se solubilizan en THF, y luego se vuelven a precipitar dos veces en agua bajo fuerte agitación.
A continuación, las partículas se secan en el estudio a 60 °C durante una noche y se presentan en forma de un sólido blanco.
EJEMPLO 7
Este ejemplo ilustra la preparación de un polímero de sulfuro obtenido por sulfuración del polímero injertado en sílice obtenido en el ejemplo 6.
El esquema de reacción es el siguiente:
Figure imgf000023_0001
Las condiciones para llevar a cabo esta preparación son idénticas a las del ejemplo 3.
EJEMPLO 8
Este ejemplo ilustra la preparación de un polímero sulfonado obtenido por sulfuración del polímero injertado obtenido en el ejemplo 7.
El esquema de reacción es el siguiente:
Figure imgf000023_0002
Las condiciones para llevar a cabo esta preparación son idénticas a las del ejemplo 4.
EJEMPLO 9
Este ejemplo ilustra la preparación de un polímero sulfonado que consta de un grupo espaciador orgánico que contiene azufre y que se obtiene por sulfonación del polímero injertado del ejemplo 7 de acuerdo con el siguiente esquema de reacción:
Figure imgf000024_0001
EJEMPLO 10
En este ejemplo se ilustra la preparación de membranas a partir de las partículas de los ejemplos 4, 5, 8 y 9.
Para hacer esto, en un Erlenmeyer de 50 ml, se introduce un copolímero de fluoruro de vinilideno y hexafluoropropeno (conocido con la abreviatura poli(VDF-co-HFP)) (1 g). A continuación, se introducen en el Erlenmeyer las partículas en cuestión (1,631 g) y el dimetilsulfóxido (26 g).
La mezcla resultante se calienta bajo agitación moderada a 60 °C, a fin de acelerar la solubilización del poli(VDF-co-HFP) y las partículas. A continuación, la mezcla se pasa por ultrasonidos durante 45 minutos, a fin de disociar los agregados de partículas. Esto ha resultado en una solución amarilla.
La solución, después de ser desgasificada, se vierte sobre una placa de vidrio previamente limpiada primero con acetona, luego con metanol y finalmente con acetona, la colada se realiza con un aplicador manual de tipo "Hand coater" equipado con un entrehierro de 500 pm. La placa de vidrio, sobre la que se coló la solución, se coloca en una placa caliente a 110 °C, siempre bajo una campana de flujo laminar, durante unas horas para evaporar el disolvente. El uso de la campana de flujo laminar para la colada y la evaporación se justifica para evitar la introducción de polvo en las membranas.
Después de la decolada de la placa de vidrio, la membrana se seca y se pone en contacto, bajo agitación moderada, con una solución de ácido sulfúrico concentrado al 98 % a temperatura ambiente durante 4 días.
A continuación, la membrana se enjuaga tres veces con agua destilada y se seca a temperatura ambiente entre varios papeles absorbentes.
Como se ha mencionado anteriormente, este protocolo se llevó a cabo con las partículas obtenidas en los ejemplos 4, 5, 8 y 9, respectivamente.
Las membranas obtenidas con estas partículas se sometieron a un ensayo de envejecimiento termohídrico sumergiéndolas en agua a 80 °C durante 5 días. La lectura gravimétrica de las membranas después de esta inmersión no mostró ninguna pérdida de masa de la membrana. Los análisis IR realizados con las membranas ponen, por otro lado, de manifiesto la presencia de funciones orgánicas asociadas al polímero presente en las partículas.
Estos resultados muestran que la fluoración del polímero conductor permite evitar la elución de las partículas dentro de las membranas.
A título indicativo, las membranas que no comprenden fluoropolímeros pierden hasta un 30 % de su masa al final de la prueba de envejecimiento termohídrico.

Claims (15)

REIVINDICACIONES
1. Partículas de sílice, unidas a cadenas poliméricas, constituidas por al menos un polímero, que comprende al menos un motivo repetitivo estirénico fluorado, portador de al menos un grupo conductor de protones, opcionalmente en forma de una sal, realizándose la unión entre dichas partículas y cada una de estas cadenas a través de al menos un grupo espaciador orgánico.
2. Partículas de sílice de acuerdo con la reivindicación 1, en las que el o los motivos repetitivos estirénicos fluorados responden a la siguiente fórmula (I):
Figure imgf000026_0001
- Z1 corresponde a un grupo fenileno fluorado; y
- E1 corresponde a un enlace simple o a un grupo espaciador orgánico;
- E2 corresponde a un grupo conductor de protones, opcionalmente en forma de una sal, tal como un grupo ácido sulfónico, un grupo ácido fosfónico o un grupo ácido carboxílico.
3. Partículas de sílice de acuerdo con la reivindicación 2, en las que E1 es un enlace simple.
4. Partículas de sílice de acuerdo con la reivindicación 2, en las que E1, cuando es un grupo espaciador orgánico, es un grupo alquileno, un grupo -S-alquileno- o un grupo -O-alquileno.
5. Partículas de sílice de acuerdo con una cualquiera de las reivindicaciones anteriores, en las que el motivo estirénico fluorado es un motivo de la siguiente fórmula (IV):
Figure imgf000026_0002
en la que E1, E2 son tal como se definen en la reivindicación 2.
6. Partículas de sílice de acuerdo con una cualquiera de las reivindicaciones anteriores, en las que el polímero, que comprende al menos un motivo repetitivo estirénico fluorado, portador de al menos un grupo conductor de protones, opcionalmente en forma de una sal, también comprende al menos un motivo repetitivo estirénico no fluorado, portador de al menos un grupo conductor de protones, opcionalmente en forma de una sal.
7. Partículas de sílice de acuerdo con la reivindicación 6, en las que el o los motivos repetitivos estirénicos no fluorados responden a la siguiente fórmula (VIII):
Figure imgf000027_0001
en la que:
- Z2 corresponde a un grupo fenileno no fluorado; y
- E3 corresponde a un grupo conductor de protones, opcionalmente en forma de una sal, tal como un grupo ácido sulfónico, un grupo ácido fosfónico o un grupo ácido carboxílico.
8. Partículas de sílice de acuerdo con una cualquiera de las reivindicaciones anteriores, en las que el o los grupos espaciadores orgánicos responden a la siguiente fórmula (X):
-X1-R1-X2- (X),
en la que:
- X1 es el grupo unido covalentemente a las partículas;
- R1 es un grupo orgánico que forma un puente entre X1 y X2; y
- X2 es el grupo unido covalentemente a una cadena polimérica.
9. Partículas de sílice de acuerdo con la reivindicación 8, en las que el grupo X2 es un grupo alquileno, por ejemplo, un grupo que comprende de 1 a 15 átomos de carbono, tal como un grupo metileno.
10. Partículas de sílice de acuerdo con las reivindicaciones 8 o 9, en las que el grupo R1 es un grupo aromático, tal como un grupo fenileno.
11. Material compuesto conductor de protones, que comprende una matriz polimérica dentro de la cual hay dispersas partículas tal como se definen de acuerdo con una cualquiera de las reivindicaciones 1 a 10.
12. Material compuesto conductor de acuerdo con la reivindicación 11, en el que la matriz polimérica está en un polímero no conductor de protones.
13. Membrana de pila de combustible, que comprende un material compuesto conductor, tal como se define de acuerdo con las reivindicaciones 11 o 12.
14. Dispositivo de pila de combustible, que comprende al menos un conjunto electrodo-membrana-electrodo, en el que la membrana es tal como se define de acuerdo con la reivindicación 13.
15. Procedimiento de preparación de partículas, tal como se definen en la reivindicación 1, comprendiendo dicho procedimiento las siguientes etapas:
a) una etapa de puesta en contacto de partículas de sílice con un compuesto iniciador de una polimerización del tipo ATRP, compuesto que comprende al menos un grupo apto para injertarse en dichas partículas, con lo cual se obtienen partículas injertadas con restos de dicho compuesto iniciador;
b) una etapa de puesta en contacto de dichas partículas obtenidas en a) con:
- al menos un monómero estirénico fluorado, opcionalmente, portador de al menos un grupo conductor de protones, opcionalmente en forma de una sal; y
- opcionalmente, al menos un monómero estirénico no fluorado, portador de al menos un grupo conductor de protones, opcionalmente en forma de una sal;
con lo cual hay una polimerización del tipo ARTP de dicho o dichos monómeros a partir de los restos antes mencionados;
c) cuando el motivo repetitivo resultante de la polimerización del monómero estirénico fluorado no es portador de al menos un grupo conductor de protones, opcionalmente en forma de una sal, una etapa de introducción sobre este motivo repetitivo de al menos un grupo conductor de protones, opcionalmente en forma de una sal, entonces el motivo corresponde de este modo a un motivo repetitivo estirénico fluorado, portador de al menos un grupo conductor de protones, opcionalmente en forma de una sal.
ES18702786T 2017-01-25 2018-01-24 Partículas inorgánicas conductoras de protones fluoradas y uso de estas partículas en membranas conductoras de protones Active ES2853492T3 (es)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
FR1750607A FR3062122B1 (fr) 2017-01-25 2017-01-25 Particules inorganiques conductrices de protons fluorees et utilisation de ces particules dans des membranes conductrices de protons
PCT/FR2018/050163 WO2018138434A1 (fr) 2017-01-25 2018-01-24 Particules inorganiques conductrices de protons fluorées et utilisation de ces particules dans des membranes conductrices de protons

Publications (1)

Publication Number Publication Date
ES2853492T3 true ES2853492T3 (es) 2021-09-16

Family

ID=58632435

Family Applications (1)

Application Number Title Priority Date Filing Date
ES18702786T Active ES2853492T3 (es) 2017-01-25 2018-01-24 Partículas inorgánicas conductoras de protones fluoradas y uso de estas partículas en membranas conductoras de protones

Country Status (5)

Country Link
US (1) US11124592B2 (es)
EP (1) EP3574052B1 (es)
ES (1) ES2853492T3 (es)
FR (1) FR3062122B1 (es)
WO (1) WO2018138434A1 (es)

Families Citing this family (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
FR3097689B1 (fr) * 2019-06-19 2021-06-25 Commissariat Energie Atomique Procédé de formation d’une couche microporeuse électroconductrice hydrophobe utile à titre de couche de diffusion de gaz
FR3107276B1 (fr) * 2020-02-14 2022-02-18 Commissariat Energie Atomique Electrolyte polymérique solide à base de polymère en peigne
FR3107274B1 (fr) * 2020-02-14 2022-02-18 Commissariat Energie Atomique Polymère en peigne

Family Cites Families (18)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US6210790B1 (en) * 1998-07-15 2001-04-03 Rensselaer Polytechnic Institute Glass-like composites comprising a surface-modified colloidal silica and method of making thereof
US20050053818A1 (en) * 2002-03-28 2005-03-10 Marc St-Arnaud Ion exchange composite material based on proton conductive functionalized inorganic support compounds in a polymer matrix
US6630265B1 (en) 2002-08-13 2003-10-07 Hoku Scientific, Inc. Composite electrolyte for fuel cells
US20050227135A1 (en) 2004-04-12 2005-10-13 Elena Chalkova Composite membrane for fuel cell and fuel cells incorporating said membranes
US7709542B2 (en) * 2007-03-23 2010-05-04 Agency For Science, Technology And Research Proton-exchange composite containing nanoparticles having outer oligomeric ionomer, and methods of forming
FR2917733B1 (fr) 2007-06-22 2011-05-06 Commissariat Energie Atomique Particules inorganiques organomodifiees, procede de preparation de celles-ci et utilisation dans un materiau composite pour membrane de pile a combustible.
WO2011119265A1 (en) * 2010-03-26 2011-09-29 Benjamin Moore & Co. Hybrid organic-inorganic nanocomposites
US9450223B2 (en) * 2012-02-06 2016-09-20 Samsung Sdi Co., Ltd. Lithium secondary battery
KR101683212B1 (ko) * 2012-02-07 2016-12-06 삼성에스디아이 주식회사 리튬 이차 전지의 제조 방법
CN104220447B (zh) * 2012-04-02 2017-09-01 东洋橡胶工业株式会社 硅化合物及其制造方法以及其应用
US9120916B1 (en) * 2014-06-12 2015-09-01 Ppg Industries Ohio, Inc. Acrylic polymers, curable film-forming compositions prepared therefrom, and method of mitigating dirt build-up on a substrate
US10214663B2 (en) * 2014-08-11 2019-02-26 St. Lawrence Nanotechnology Chemical-mechanical polishing composition comprising organic/inorganic composite particles
FR3048190B1 (fr) 2016-02-26 2018-03-16 Commissariat A L'energie Atomique Et Aux Energies Alternatives Procede de preparation de particules aptes a catalyser la reduction de l'oxygene ou l'oxydation de l'hydrogene conductrices de protons par greffage a leur surface de polymeres conducteurs de protons specifiques
FR3049604B1 (fr) 2016-04-04 2018-04-13 Commissariat A L'energie Atomique Et Aux Energies Alternatives Procede de preparation de particules de platine conductrices de protons a forte surface active greffees a leur surface par des polymeres conducteurs de protons specifiques
FR3055105B1 (fr) 2016-08-19 2018-09-21 Commissariat A L'energie Atomique Et Aux Energies Alternatives Procede de preparation de particules aptes a catalyser la reduction de l'oxygene ou l'oxydation de l'hydrogene conductrices de protons par greffage a leur surface de polymeres fluores conducteurs de protons specifiques
CN108250371B (zh) * 2016-12-28 2020-06-02 北京化工大学 键合型聚合物/二氧化硅杂化材料及其制备方法
FR3062075B1 (fr) * 2017-01-25 2021-09-10 Commissariat Energie Atomique Particules inorganiques conductrices de protons, procede de preparation de celles-ci et utilisation de celles-ci pour constituer une membrane de pile a combustible
US10947407B2 (en) * 2017-12-01 2021-03-16 Essential Industries, Inc. Coating compositions

Also Published As

Publication number Publication date
US11124592B2 (en) 2021-09-21
EP3574052B1 (fr) 2020-11-25
FR3062122A1 (fr) 2018-07-27
EP3574052A1 (fr) 2019-12-04
FR3062122B1 (fr) 2019-04-19
WO2018138434A1 (fr) 2018-08-02
US20200071445A1 (en) 2020-03-05

Similar Documents

Publication Publication Date Title
ES2672982T3 (es) Material compuesto para membrana de pila de combustible a base de partículas inorgánicas organomodificadas y método de preparación de los mismos
KR100657740B1 (ko) 브랜치된 술폰화 멀티 블록 공중합체 및 이를 이용한전해질막
JP4754214B2 (ja) ポリフェニレンタイプのポリマー、その調製方法、膜、およびその膜を含む燃料電池装置
US20120171598A1 (en) Polymer electrolyte composition
ES2853492T3 (es) Partículas inorgánicas conductoras de protones fluoradas y uso de estas partículas en membranas conductoras de protones
US20010002408A1 (en) Cross-linking of modified engineering thermoplastics
EP1289041A2 (en) Polymer electrolyte composition and fuel cell
WO2005001969A1 (ja) 高分子電解質ならびにそれを用いた高分子電解質膜、膜電極複合体および高分子電解質型燃料電池
JP2007294408A (ja) Ppp型炭化水素電解質及びその製造方法、ppp、並びに、ppp型炭化水素電解質を用いた電解質膜、触媒層及び固体高分子型燃料電池
JP2023503064A (ja) 求核置換によって高フッ素化芳香族基を有するポリマーから作製されるカチオン交換ポリマー及びアニオン交換ポリマー及び対応する(ブレンド)膜
JPWO2005033182A1 (ja) スルホン酸化芳香族ポリエーテル、その製造方法及び電解質膜
KR102486446B1 (ko) 과불화술폰산 이오노머가 그래프트된 그래핀 옥사이드를 포함하는 양이온 교환막 및 이를 이용한 용도
CA2666757A1 (en) Polymer, polymer electrolyte and fuel cell using the same
ES2617572T3 (es) Procedimiento de preparación de partículas inorgánicas conductoras de protones
US7972734B2 (en) Process for producing polymer electrolyte emulsion
ES2816205T3 (es) Procedimiento de preparación de partículas conductoras de protones, adecuadas para catalizar la reducción del oxígeno o la oxidación del hidrógeno mediante injerto en su superficie de polímeros fluorados conductores de protones específicos
US11180620B2 (en) Proton-conducting inorganic particles, method for the preparation thereof, and use thereof to form a fuel cell membrane
JP4490078B2 (ja) 固体高分子型燃料電池用電極構造体
JP4836539B2 (ja) 燃料電池用電解質
JP2007176968A (ja) 高分子電解質用シリコーンゴム組成物、高分子電解質膜及びその製造方法
JP4305186B2 (ja) 高耐久固体高分子電解質及び燃料電池
JP2009252480A (ja) イオン伝導性高分子電解質膜およびその製造方法
ES2783831T3 (es) Método de preparación de partículas inorgánicas funcionalizadas con polímeros bifuncionales conductores de protones
JP4843910B2 (ja) 高分子電解質材、ならびにそれを用いた高分子電解質膜、膜電極複合体および高分子電解質型燃料電池
JP4945939B2 (ja) 高分子電解質膜
