ES2855429T3 - Plastificante para masillas, plastisoles y adhesivos - Google Patents
Plastificante para masillas, plastisoles y adhesivos Download PDFInfo
- Publication number
- ES2855429T3 ES2855429T3 ES14814863T ES14814863T ES2855429T3 ES 2855429 T3 ES2855429 T3 ES 2855429T3 ES 14814863 T ES14814863 T ES 14814863T ES 14814863 T ES14814863 T ES 14814863T ES 2855429 T3 ES2855429 T3 ES 2855429T3
- Authority
- ES
- Spain
- Prior art keywords
- hydrocarbon cut
- plasticizer
- composition according
- putties
- group
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
- 239000004014 plasticizer Substances 0.000 title claims abstract description 61
- 239000000853 adhesive Substances 0.000 title claims abstract description 40
- 230000001070 adhesive effect Effects 0.000 title claims abstract description 40
- 229920001944 Plastisol Polymers 0.000 title claims abstract description 38
- 239000004999 plastisol Substances 0.000 title claims abstract description 38
- 239000004215 Carbon black (E152) Substances 0.000 claims abstract description 89
- 229930195733 hydrocarbon Natural products 0.000 claims abstract description 89
- 150000002430 hydrocarbons Chemical class 0.000 claims abstract description 87
- 239000000203 mixture Substances 0.000 claims abstract description 87
- -1 polyethylene Polymers 0.000 claims abstract description 20
- 229920000642 polymer Polymers 0.000 claims abstract description 18
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical group N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 claims abstract description 10
- 238000004821 distillation Methods 0.000 claims abstract description 10
- 229920002635 polyurethane Polymers 0.000 claims abstract description 10
- 239000004814 polyurethane Substances 0.000 claims abstract description 10
- 125000005842 heteroatom Chemical group 0.000 claims abstract description 9
- 239000004800 polyvinyl chloride Substances 0.000 claims abstract description 9
- 239000004721 Polyphenylene oxide Substances 0.000 claims abstract description 8
- 239000003054 catalyst Substances 0.000 claims abstract description 8
- 150000001875 compounds Chemical class 0.000 claims abstract description 8
- 239000005038 ethylene vinyl acetate Substances 0.000 claims abstract description 8
- 229920001200 poly(ethylene-vinyl acetate) Polymers 0.000 claims abstract description 8
- 229920000570 polyether Polymers 0.000 claims abstract description 8
- 239000003431 cross linking reagent Substances 0.000 claims abstract description 7
- 239000010779 crude oil Substances 0.000 claims abstract description 7
- 229920000915 polyvinyl chloride Polymers 0.000 claims abstract description 7
- 239000004952 Polyamide Substances 0.000 claims abstract description 6
- 239000004698 Polyethylene Substances 0.000 claims abstract description 6
- 239000004743 Polypropylene Substances 0.000 claims abstract description 6
- NINIDFKCEFEMDL-UHFFFAOYSA-N Sulfur Chemical group [S] NINIDFKCEFEMDL-UHFFFAOYSA-N 0.000 claims abstract description 6
- 239000004840 adhesive resin Substances 0.000 claims abstract description 6
- 229920006223 adhesive resin Polymers 0.000 claims abstract description 6
- 229920002647 polyamide Polymers 0.000 claims abstract description 6
- 229920000573 polyethylene Polymers 0.000 claims abstract description 6
- 229920001155 polypropylene Polymers 0.000 claims abstract description 6
- 229910052717 sulfur Inorganic materials 0.000 claims abstract description 6
- 239000011593 sulfur Chemical group 0.000 claims abstract description 6
- QVGXLLKOCUKJST-UHFFFAOYSA-N atomic oxygen Chemical group [O] QVGXLLKOCUKJST-UHFFFAOYSA-N 0.000 claims abstract description 5
- 229910052757 nitrogen Inorganic materials 0.000 claims abstract description 5
- 229910052760 oxygen Inorganic materials 0.000 claims abstract description 5
- 239000001301 oxygen Substances 0.000 claims abstract description 5
- OAICVXFJPJFONN-UHFFFAOYSA-N Phosphorus Chemical group [P] OAICVXFJPJFONN-UHFFFAOYSA-N 0.000 claims abstract description 4
- 239000000945 filler Substances 0.000 claims abstract description 4
- 229910052698 phosphorus Chemical group 0.000 claims abstract description 4
- 239000011574 phosphorus Chemical group 0.000 claims abstract description 4
- 239000002562 thickening agent Substances 0.000 claims abstract description 4
- 238000004132 cross linking Methods 0.000 claims abstract description 3
- 125000002887 hydroxy group Chemical group [H]O* 0.000 claims description 13
- 125000005498 phthalate group Chemical class 0.000 claims description 11
- 230000000740 bleeding effect Effects 0.000 claims description 9
- 125000004430 oxygen atom Chemical group O* 0.000 claims description 4
- 150000001491 aromatic compounds Chemical class 0.000 claims description 3
- 238000000870 ultraviolet spectroscopy Methods 0.000 claims description 3
- 238000009835 boiling Methods 0.000 claims description 2
- 150000002148 esters Chemical class 0.000 claims description 2
- 125000000468 ketone group Chemical group 0.000 claims description 2
- 150000001735 carboxylic acids Chemical class 0.000 claims 1
- BLRPTPMANUNPDV-UHFFFAOYSA-N Silane Chemical compound [SiH4] BLRPTPMANUNPDV-UHFFFAOYSA-N 0.000 abstract description 6
- 229910000077 silane Inorganic materials 0.000 abstract description 6
- 238000009472 formulation Methods 0.000 description 22
- WEVYAHXRMPXWCK-UHFFFAOYSA-N Acetonitrile Chemical compound CC#N WEVYAHXRMPXWCK-UHFFFAOYSA-N 0.000 description 12
- YMWUJEATGCHHMB-UHFFFAOYSA-N Dichloromethane Chemical compound ClCCl YMWUJEATGCHHMB-UHFFFAOYSA-N 0.000 description 12
- 239000000243 solution Substances 0.000 description 7
- 239000000463 material Substances 0.000 description 6
- 150000001298 alcohols Chemical class 0.000 description 5
- 239000012855 volatile organic compound Substances 0.000 description 5
- MHAJPDPJQMAIIY-UHFFFAOYSA-N Hydrogen peroxide Chemical compound OO MHAJPDPJQMAIIY-UHFFFAOYSA-N 0.000 description 4
- CDBYLPFSWZWCQE-UHFFFAOYSA-L Sodium Carbonate Chemical compound [Na+].[Na+].[O-]C([O-])=O CDBYLPFSWZWCQE-UHFFFAOYSA-L 0.000 description 4
- 230000015572 biosynthetic process Effects 0.000 description 4
- 239000004566 building material Substances 0.000 description 4
- 238000002156 mixing Methods 0.000 description 4
- 230000001105 regulatory effect Effects 0.000 description 4
- 239000003707 silyl modified polymer Substances 0.000 description 4
- BKUSIKGSPSFQAC-RRKCRQDMSA-N 2'-deoxyinosine-5'-diphosphate Chemical compound O1[C@H](CO[P@@](O)(=O)OP(O)(O)=O)[C@@H](O)C[C@@H]1N1C(NC=NC2=O)=C2N=C1 BKUSIKGSPSFQAC-RRKCRQDMSA-N 0.000 description 3
- NHQDETIJWKXCTC-UHFFFAOYSA-N 3-chloroperbenzoic acid Chemical compound OOC(=O)C1=CC=CC(Cl)=C1 NHQDETIJWKXCTC-UHFFFAOYSA-N 0.000 description 3
- HEMHJVSKTPXQMS-UHFFFAOYSA-M Sodium hydroxide Chemical compound [OH-].[Na+] HEMHJVSKTPXQMS-UHFFFAOYSA-M 0.000 description 3
- DQXBYHZEEUGOBF-UHFFFAOYSA-N but-3-enoic acid;ethene Chemical compound C=C.OC(=O)CC=C DQXBYHZEEUGOBF-UHFFFAOYSA-N 0.000 description 3
- 125000004432 carbon atom Chemical group C* 0.000 description 3
- 230000000052 comparative effect Effects 0.000 description 3
- 229920001577 copolymer Polymers 0.000 description 3
- 239000012074 organic phase Substances 0.000 description 3
- 230000003647 oxidation Effects 0.000 description 3
- 238000007254 oxidation reaction Methods 0.000 description 3
- BSKHPKMHTQYZBB-UHFFFAOYSA-N 2-methylpyridine Chemical compound CC1=CC=CC=N1 BSKHPKMHTQYZBB-UHFFFAOYSA-N 0.000 description 2
- LFQSCWFLJHTTHZ-UHFFFAOYSA-N Ethanol Chemical compound CCO LFQSCWFLJHTTHZ-UHFFFAOYSA-N 0.000 description 2
- VGGSQFUCUMXWEO-UHFFFAOYSA-N Ethene Chemical compound C=C VGGSQFUCUMXWEO-UHFFFAOYSA-N 0.000 description 2
- 239000005977 Ethylene Substances 0.000 description 2
- VEXZGXHMUGYJMC-UHFFFAOYSA-N Hydrochloric acid Chemical compound Cl VEXZGXHMUGYJMC-UHFFFAOYSA-N 0.000 description 2
- XEEYBQQBJWHFJM-UHFFFAOYSA-N Iron Chemical compound [Fe] XEEYBQQBJWHFJM-UHFFFAOYSA-N 0.000 description 2
- PXHVJJICTQNCMI-UHFFFAOYSA-N Nickel Chemical compound [Ni] PXHVJJICTQNCMI-UHFFFAOYSA-N 0.000 description 2
- 229920001756 Polyvinyl chloride acetate Polymers 0.000 description 2
- JUJWROOIHBZHMG-UHFFFAOYSA-N Pyridine Chemical compound C1=CC=NC=C1 JUJWROOIHBZHMG-UHFFFAOYSA-N 0.000 description 2
- FAPWRFPIFSIZLT-UHFFFAOYSA-M Sodium chloride Chemical compound [Na+].[Cl-] FAPWRFPIFSIZLT-UHFFFAOYSA-M 0.000 description 2
- XTXRWKRVRITETP-UHFFFAOYSA-N Vinyl acetate Chemical compound CC(=O)OC=C XTXRWKRVRITETP-UHFFFAOYSA-N 0.000 description 2
- 239000008346 aqueous phase Substances 0.000 description 2
- 150000001732 carboxylic acid derivatives Chemical class 0.000 description 2
- 239000004035 construction material Substances 0.000 description 2
- 238000001035 drying Methods 0.000 description 2
- 238000000605 extraction Methods 0.000 description 2
- 239000012530 fluid Substances 0.000 description 2
- 238000007306 functionalization reaction Methods 0.000 description 2
- 238000005805 hydroxylation reaction Methods 0.000 description 2
- 230000003993 interaction Effects 0.000 description 2
- 150000002576 ketones Chemical class 0.000 description 2
- 239000007788 liquid Substances 0.000 description 2
- 239000011159 matrix material Substances 0.000 description 2
- 230000005012 migration Effects 0.000 description 2
- 238000013508 migration Methods 0.000 description 2
- 229920001296 polysiloxane Polymers 0.000 description 2
- 238000011084 recovery Methods 0.000 description 2
- 229920005989 resin Polymers 0.000 description 2
- 239000011347 resin Substances 0.000 description 2
- 229910000029 sodium carbonate Inorganic materials 0.000 description 2
- 239000000126 substance Substances 0.000 description 2
- 229920001169 thermoplastic Polymers 0.000 description 2
- 239000004416 thermosoftening plastic Substances 0.000 description 2
- 231100000331 toxic Toxicity 0.000 description 2
- 230000002588 toxic effect Effects 0.000 description 2
- 238000005292 vacuum distillation Methods 0.000 description 2
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 2
- 238000005160 1H NMR spectroscopy Methods 0.000 description 1
- JYZLSYFPFQTNNO-UHFFFAOYSA-N 2-octyldecan-1-ol Chemical compound CCCCCCCCC(CO)CCCCCCCC JYZLSYFPFQTNNO-UHFFFAOYSA-N 0.000 description 1
- 241001465754 Metazoa Species 0.000 description 1
- 239000002253 acid Substances 0.000 description 1
- NIXOWILDQLNWCW-UHFFFAOYSA-N acrylic acid group Chemical group C(C=C)(=O)O NIXOWILDQLNWCW-UHFFFAOYSA-N 0.000 description 1
- 238000004458 analytical method Methods 0.000 description 1
- 239000012736 aqueous medium Substances 0.000 description 1
- 239000007864 aqueous solution Substances 0.000 description 1
- 125000004429 atom Chemical group 0.000 description 1
- 230000008901 benefit Effects 0.000 description 1
- 230000015556 catabolic process Effects 0.000 description 1
- 238000004523 catalytic cracking Methods 0.000 description 1
- 238000004517 catalytic hydrocracking Methods 0.000 description 1
- 238000006243 chemical reaction Methods 0.000 description 1
- IJOOHPMOJXWVHK-UHFFFAOYSA-N chlorotrimethylsilane Chemical compound C[Si](C)(C)Cl IJOOHPMOJXWVHK-UHFFFAOYSA-N 0.000 description 1
- 239000011248 coating agent Substances 0.000 description 1
- 238000000576 coating method Methods 0.000 description 1
- 238000005520 cutting process Methods 0.000 description 1
- 150000001924 cycloalkanes Chemical class 0.000 description 1
- 230000007547 defect Effects 0.000 description 1
- 238000006731 degradation reaction Methods 0.000 description 1
- 238000006477 desulfuration reaction Methods 0.000 description 1
- 230000023556 desulfurization Effects 0.000 description 1
- 238000006471 dimerization reaction Methods 0.000 description 1
- 150000002009 diols Chemical class 0.000 description 1
- YCZJVRCZIPDYHH-UHFFFAOYSA-N ditridecyl benzene-1,2-dicarboxylate Chemical compound CCCCCCCCCCCCCOC(=O)C1=CC=CC=C1C(=O)OCCCCCCCCCCCCC YCZJVRCZIPDYHH-UHFFFAOYSA-N 0.000 description 1
- 230000000694 effects Effects 0.000 description 1
- 150000002118 epoxides Chemical class 0.000 description 1
- 125000004185 ester group Chemical group 0.000 description 1
- 238000011156 evaluation Methods 0.000 description 1
- 230000003203 everyday effect Effects 0.000 description 1
- 230000001747 exhibiting effect Effects 0.000 description 1
- 239000007789 gas Substances 0.000 description 1
- 230000036541 health Effects 0.000 description 1
- 230000007062 hydrolysis Effects 0.000 description 1
- 238000006460 hydrolysis reaction Methods 0.000 description 1
- 230000033444 hydroxylation Effects 0.000 description 1
- 230000010354 integration Effects 0.000 description 1
- 229910052742 iron Inorganic materials 0.000 description 1
- JEIPFZHSYJVQDO-UHFFFAOYSA-N iron(III) oxide Inorganic materials O=[Fe]O[Fe]=O JEIPFZHSYJVQDO-UHFFFAOYSA-N 0.000 description 1
- LNOZJRCUHSPCDZ-UHFFFAOYSA-L iron(ii) acetate Chemical compound [Fe+2].CC([O-])=O.CC([O-])=O LNOZJRCUHSPCDZ-UHFFFAOYSA-L 0.000 description 1
- 239000003350 kerosene Substances 0.000 description 1
- 238000004519 manufacturing process Methods 0.000 description 1
- 239000003863 metallic catalyst Substances 0.000 description 1
- 238000000034 method Methods 0.000 description 1
- 229910052759 nickel Inorganic materials 0.000 description 1
- 230000009965 odorless effect Effects 0.000 description 1
- 239000003921 oil Substances 0.000 description 1
- JRZJOMJEPLMPRA-UHFFFAOYSA-N olefin Natural products CCCCCCCC=C JRZJOMJEPLMPRA-UHFFFAOYSA-N 0.000 description 1
- 150000002894 organic compounds Chemical class 0.000 description 1
- 239000007800 oxidant agent Substances 0.000 description 1
- 238000004525 petroleum distillation Methods 0.000 description 1
- 125000004437 phosphorous atom Chemical group 0.000 description 1
- 239000008029 phthalate plasticizer Substances 0.000 description 1
- XNGIFLGASWRNHJ-UHFFFAOYSA-L phthalate(2-) Chemical compound [O-]C(=O)C1=CC=CC=C1C([O-])=O XNGIFLGASWRNHJ-UHFFFAOYSA-L 0.000 description 1
- 238000002360 preparation method Methods 0.000 description 1
- 230000000750 progressive effect Effects 0.000 description 1
- UMJSCPRVCHMLSP-UHFFFAOYSA-N pyridine Natural products COC1=CC=CN=C1 UMJSCPRVCHMLSP-UHFFFAOYSA-N 0.000 description 1
- 230000035939 shock Effects 0.000 description 1
- 239000013464 silicone adhesive Substances 0.000 description 1
- 238000006884 silylation reaction Methods 0.000 description 1
- 239000011780 sodium chloride Substances 0.000 description 1
- 239000007787 solid Substances 0.000 description 1
- 238000003756 stirring Methods 0.000 description 1
- 230000009466 transformation Effects 0.000 description 1
- 238000009423 ventilation Methods 0.000 description 1
- 238000005303 weighing Methods 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
- C09D7/00—Features of coating compositions, not provided for in group C09D5/00; Processes for incorporating ingredients in coating compositions
- C09D7/40—Additives
- C09D7/60—Additives non-macromolecular
- C09D7/63—Additives non-macromolecular organic
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
- C08K5/00—Use of organic ingredients
- C08K5/0008—Organic ingredients according to more than one of the "one dot" groups of C08K5/01 - C08K5/59
- C08K5/0016—Plasticisers
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G65/00—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule
- C08G65/02—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from cyclic ethers by opening of the heterocyclic ring
- C08G65/32—Polymers modified by chemical after-treatment
- C08G65/329—Polymers modified by chemical after-treatment with organic compounds
- C08G65/336—Polymers modified by chemical after-treatment with organic compounds containing silicon
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
- C08K5/00—Use of organic ingredients
- C08K5/04—Oxygen-containing compounds
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L71/00—Compositions of polyethers obtained by reactions forming an ether link in the main chain; Compositions of derivatives of such polymers
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L71/00—Compositions of polyethers obtained by reactions forming an ether link in the main chain; Compositions of derivatives of such polymers
- C08L71/02—Polyalkylene oxides
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
- C09D171/00—Coating compositions based on polyethers obtained by reactions forming an ether link in the main chain; Coating compositions based on derivatives of such polymers
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
- C09D5/00—Coating compositions, e.g. paints, varnishes or lacquers, characterised by their physical nature or the effects produced; Filling pastes
- C09D5/34—Filling pastes
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
- C09J11/00—Features of adhesives not provided for in group C09J9/00, e.g. additives
- C09J11/02—Non-macromolecular additives
- C09J11/06—Non-macromolecular additives organic
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
- C09J123/00—Adhesives based on homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Adhesives based on derivatives of such polymers
- C09J123/02—Adhesives based on homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Adhesives based on derivatives of such polymers not modified by chemical after-treatment
- C09J123/04—Homopolymers or copolymers of ethene
- C09J123/08—Copolymers of ethene
- C09J123/0846—Copolymers of ethene with unsaturated hydrocarbons containing other atoms than carbon or hydrogen atoms
- C09J123/0853—Vinylacetate
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
- C09J127/00—Adhesives based on homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Adhesives based on derivatives of such polymers
- C09J127/02—Adhesives based on homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Adhesives based on derivatives of such polymers not modified by chemical after-treatment
- C09J127/04—Adhesives based on homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Adhesives based on derivatives of such polymers not modified by chemical after-treatment containing chlorine atoms
- C09J127/06—Homopolymers or copolymers of vinyl chloride
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
- C09J171/00—Adhesives based on polyethers obtained by reactions forming an ether link in the main chain; Adhesives based on derivatives of such polymers
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
- C09J175/00—Adhesives based on polyureas or polyurethanes; Adhesives based on derivatives of such polymers
- C09J175/04—Polyurethanes
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
- C08K5/00—Use of organic ingredients
- C08K5/04—Oxygen-containing compounds
- C08K5/05—Alcohols; Metal alcoholates
Landscapes
- Chemical & Material Sciences (AREA)
- Organic Chemistry (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Health & Medical Sciences (AREA)
- Polymers & Plastics (AREA)
- Medicinal Chemistry (AREA)
- Life Sciences & Earth Sciences (AREA)
- Wood Science & Technology (AREA)
- Materials Engineering (AREA)
- Engineering & Computer Science (AREA)
- General Chemical & Material Sciences (AREA)
- Adhesives Or Adhesive Processes (AREA)
- Compositions Of Macromolecular Compounds (AREA)
- Sealing Material Composition (AREA)
- Addition Polymer Or Copolymer, Post-Treatments, Or Chemical Modifications (AREA)
Abstract
Composición de masillas, plastisoles o adhesivos que comprende: - al menos un polímero seleccionado entre el grupo que consiste en un poliéter que comprende dos funciones terminales de tipo silano, un poliuretano que comprende dos funciones terminales de tipo silano, un poli(cloruro de vinilo), un copolímero de etileno-acetato de vinilo, un polietileno, un polipropileno, una poliamida o una mezcla de los mismos; - un plastificante que comprende al menos un corte hidrocarbonado resultante de la destilación de petróleo crudo, en donde dicho corte hidrocarbonado ha sido modificado químicamente mediante la introducción de heteroátomos seleccionados a partir del grupo que consiste en oxígeno, azufre, nitrógeno y fósforo; - al menos un compuesto seleccionado a partir del grupo que consiste en un espesante, una carga, un agente de reticulación, un catalizador de reticulación y una resina adhesiva, o una mezcla de los mismos.
Description
DESCRIPCIÓN
Plastificante para masillas, plastisoles y adhesivos
Campo de la invención
La invención se refiere a una composición para masillas, plastisoles o adhesivos que comprende un corte hidrocarbonado funcionalizado, en particular hidroxilado.
La presente invención también se refiere al uso de dicho plastificante para reducir el fenómeno de sangrado en masillas, plastisoles y adhesivos.
Antecedentes técnicos de la invención
En los materiales de construcción se utilizan numerosos productos, por ejemplo, para revestimientos del suelo, masillas o incluso juntas de sanitarios. La adición de plastificantes es común en ciertas familias de masillas tales como las masillas híbridas (a base de polímeros modificados con silicona), masillas acrílicas, masillas de poliuretano, plastisoles (pasta de PVC) y ciertos adhesivos. Un plastificante es una molécula o un oligómero, en estado sólido o en estado líquido, más o menos viscoso, que se añade a las formulaciones de diferentes tipos de materiales para volverlos más flexibles, más resistentes, más resilientes o más fáciles de manipular.
Un plastificante ideal es compatible con la matriz polimérica para evitar los fenómenos de migración, sangrado, baja volatilidad, para que sea difícilmente extraíble por los líquidos que estarán en contacto con el material plastificado, eficaz con respecto a ciertas propiedades tales como la flexibilidad, tenga resistencia a los golpes, al frío, al calor y buena resistividad eléctrica. No se oxidará y no será tóxico, y será inodoro, incoloro y económico.
Los ftalatos son productos que se utilizan muy comúnmente como plastificantes. Pero la presión reguladora cada vez más fuerte está restringiendo su empleo en muchos países debido a su peligrosidad para los seres humanos. Por lo tanto, en la actualidad, son necesarias y muy buscadas alternativas a su uso.
Por otro lado, también se deben tener en cuenta las recientes restricciones reguladoras aportadas por las limitaciones de Compuestos Orgánicos Volátiles o COV (en inglés, “Volatil Organic Compounds” o COV) en los materiales de construcción. De hecho, esos compuestos tienden a evaporarse y/o degradarse inmediatamente o con el tiempo y son una fuente de emisiones que frecuentemente son tóxicas para el medio ambiente y más particularmente para la salud humana y animal. Estas emisiones que rodean la vida cotidiana son una fuente importante de contaminación interior en viviendas, oficinas y administraciones y en cualquier espacio cerrado en el que la ventilación está limitada. Estas emisiones pueden ser mayores durante la aplicación de los materiales, pero también puede haber un efecto a más largo plazo por la volatilidad remanente en función del tiempo o incluso relacionada con una degradación progresiva del revestimiento o de la composición adhesiva o de la masilla.
Los fluidos de hidrocarburos del tipo de gasóleo, queroseno o aguarrás también se pueden utilizar como plastificantes secundarios en diversas formulaciones, que incluyen polímeros o resinas. Este es el caso de las masillas o las pastas de PVC.
Pero su uso está limitado actualmente por su menor compatibilidad en el polímero con respecto a los ftalatos. Los fenómenos observados de migración superficial, sangrado, defectos del aspecto superficial, impiden la producción de fórmulas sin ftalatos que contienen únicamente fluidos de hidrocarburos.
Debido a las restricciones reguladoras cada vez más importantes, se requiere una solución técnica que permita la sustitución de los ftalatos en formulaciones estables y económicamente ventajosas de materiales de construcción, con bajo contenido en COV.
El documento WO 2010/103245 describe un corte hidrocarbonado resultante de la destilación de petróleo crudo como plastificante para materiales de construcción, tales como masillas a base de silicona, adhesivos con silicona, PVC.
Por tanto, uno de los principales objetivos de la solicitante es proporcionar un plastificante exento de ftalatos para la formulación de materiales de construcción y materiales destinados al sector de la automoción, tales como masillas, plastisoles o ciertos tipos de adhesivos.
Otro de los objetivos de la solicitante es obtener un plastificante con carácter no COV, para la formulación de materiales de construcción, de materiales a base de resinas o de materiales utilizados en el sector de la automoción, tales como masillas, plastisoles o ciertos tipos de adhesivos.
Otro objetivo de la solicitante es proporcionar un plastificante que permita la formulación de masillas, plastisoles y adhesivos, que presente una resistencia satisfactoria a los rayos UV.
Otro objetivo de la solicitante es proporcionar un plastificante que permita la formulación de masillas, plastisoles y adhesivos, que tenga un curado satisfactorio, en particular según la norma DIN ISO 7619 (para las masillas).
Otro objetivo de la solicitante es proporcionar un plastificante que permita la formulación de masillas, plastisoles y adhesivos, que no presente sangrado.
Otro objetivo de la solicitante es proporcionar un plastificante que permita la formulación de masillas, plastisoles y adhesivos, que presente un secado satisfactorio, es decir, un secado en menos de 24 horas para una película con un espesor de 2 mm.
Otro objetivo de la solicitante es proporcionar un plastificante que permita la formulación de masillas, plastisoles y adhesivos, que tenga una viscosidad dinámica adecuada, es decir, una viscosidad entre 2000 y 8000 Pa.s. a 23°C (reómetro Physica Rheolab - aguja Z4 - velocidad: 1 revolución/min).
Otro objetivo de la solicitante es proporcionar un plastificante que permita la formulación de masillas, plastisoles y adhesivos que presente un tiempo de formación de piel satisfactorio, es decir, un tiempo de formación de piel a temperatura ambiente, comprendido entre 5 y 60 minutos.
Otro objetivo de la solicitante es proporcionar un plastificante que permita la formulación de masillas, plastisoles y adhesivos, que presente una buena resistencia al cizallamiento según la norma DIN EN 14293 (para las masillas). Otro objetivo de la solicitante es proporcionar un plastificante que permita la formulación de masillas, plastisoles y adhesivos, que presente un módulo de elasticidad según la norma DIN 53504 o según la norma DIN 52455-1 adecuada (para las masillas).
Otro objetivo de la solicitante es proporcionar un plastificante que permita la formulación de masillas, plastisoles y adhesivos, que presente una buena resistencia a la tracción según la norma DIN 53504 (para las masillas).
Otro objetivo de la solicitante es proporcionar un plastificante que permita la formulación de masillas, plastisoles y adhesivos, que presente un alargamiento a la rotura satisfactorio según la norma DIN 53504 (para las masillas). Otro objetivo de la solicitante es proporcionar un plastificante que permita la formulación de masillas, plastisoles y adhesivos, que presente una recuperación elástica satisfactoria según la norma DIN EN ISO 7389 (para las masillas). Compendio de la invención
Estos objetivos se logran gracias a un tipo de plastificante. Se describe un plastificante para masillas, plastisoles y adhesivos que comprende al menos un corte hidrocarbonado resultante de la destilación de petróleo crudo, caracterizado porque el corte hidrocarbonado está funcionalizado mediante al menos un grupo que comprende un heteroátomo seleccionado entre los átomos de oxígeno, azufre, fósforo y/o nitrógeno.
Preferiblemente, el plastificante para masillas, plastisoles y adhesivos comprende un corte hidrocarbonado funcionalizado mediante al menos un grupo que comprende un átomo de oxígeno.
Preferiblemente, el plastificante para masillas, plastisoles y adhesivos comprende un corte hidrocarbonado funcionalizado mediante al menos un grupo seleccionado entre los grupos hidroxilo, éster, ácido carboxílico y/o cetona. Preferiblemente, el corte hidrocarbonado funcionalizado comprende principalmente grupos hidroxilo.
Preferiblemente, el corte hidrocarbonado funcionalizado comprende de 1 a 20% en moles de grupos hidroxilo, preferiblemente de 5 a 10%.
Preferiblemente, el corte hidrocarbonado es un corte hidrocarbonado, hidrotratado, hidrocraqueado y/o craqueado catalíticamente, o un corte hidrocarbonado olefínico.
Preferiblemente, el corte hidrocarbonado es un corte hidrocarbonado desaromatizado y/o desulfurado o un corte hidrocarbonado olefínico.
Preferiblemente, el corte hidrocarbonado tiene un punto de ebullición entre 240 y 400°C.
Preferiblemente, el corte hidrocarbonado tiene una viscosidad cinemática a 40°C comprendida entre 1 y 22 mm2/s según la norma ASTM D445.
Preferiblemente, el corte hidrocarbonado tiene un punto de fluidez que varía de -40 a 10°C según la norma ASTM D97.
Preferiblemente, el corte hidrocarbonado tiene un contenido en compuestos aromáticos, medido por espectroscopia UV, menor de 300 ppm, preferiblemente menor de 200 ppm.
Preferiblemente, el plastificante comprende menos de un 1% en peso de ftalatos con respecto al peso del plastificante. El objeto de la invención es una composición de masillas, plastisoles o adhesivos que comprende:
- al menos un polímero seleccionado entre el grupo que consiste en un poliéter que comprende dos funciones terminales de tipo silano, un poliuretano que comprende dos funciones terminales de tipo silano o una mezcla de los mismos, un poli(cloruro de vinilo), un copolímero de etileno-acetato de vinilo, un polietileno, un polipropileno, una poliamida;
- el plastificante tal y como se ha descrito anteriormente;
- al menos un compuesto seleccionado a partir del grupo que consiste en un espesante, una carga, un agente de reticulación, un catalizador de reticulación y una resina adhesiva, o una mezcla de los mismos.
Preferiblemente, la composición de masillas, plastisoles, o adhesivos comprende de 1 a 30% en masa de plastificante, con respecto a la masa de la composición de masillas, plastisoles, o adhesivos, preferiblemente de 2 a 20% y más preferiblemente de 5 a 15%.
De acuerdo con una realización, la composición es una composición de masilla que comprende:
- al menos un polímero seleccionado a partir del grupo que consiste en un poliéter que comprende dos funciones terminales de tipo silano, un poliuretano que comprende dos funciones terminales de tipo silano, o una mezcla de los mismos;
- el plastificante tal y como se ha descrito anteriormente;
- y al menos un agente de reticulación.
De acuerdo con una realización, la composición es una composición de plastisoles que comprende:
- al menos un polímero seleccionado a partir del grupo que consiste en poli(cloruro de vinilo) o etileno-acetato de vinilo,
- el plastificante tal y como se ha descrito anteriormente,
- una carga.
De acuerdo con una realización, la composición es una composición de adhesivo que comprende:
- al menos un polímero que consiste en polietileno, polipropileno, poliamida o poliuretano,
- un copolímero de etileno y acetato de vinilo,
- el plastificante tal y como se ha descrito anteriormente,
- una resina adhesiva.
Finalmente, la invención se refiere al uso del plastificante tal y como se ha descrito anteriormente, para reducir el fenómeno de sangrado en masillas, plastisoles o adhesivos.
Descripción detallada de la invención
El plastificante de acuerdo con la invención comprende al menos un corte hidrocarbonado. Este corte hidrocarbonado tiene la particularidad de estar funcionalizado.
Por corte hidrocarbonado funcionalizado de acuerdo con la invención, se entiende un corte hidrocarbonado que ha sido modificado químicamente mediante la introducción de heteroátomos. La introducción de esos heteroátomos confiere al plastificante de acuerdo con la invención propiedades polares o genera interacciones electrónicas capaces de crear afinidades con la matriz polimérica presente en las masillas, plastisoles o adhesivos. Las interacciones polares y/o electrónicas permiten reducir los fenómenos de sangrado.
Los heteroátomos son átomos de oxígeno, azufre, nitrógeno y/o fósforo, preferiblemente los heteroátomos son átomos de oxígeno.
Cuando los heteroátomos son átomos de oxígeno, los grupos presentes en el corte hidrocarbonado son, por ejemplo, grupos hidroxilo, cetona, ácido carboxílico y/o éster. El corte hidrocarbonado comprende un tipo de grupo o varios tipos de grupos en una mezcla.
Preferiblemente, el corte hidrocarbonado funcionalizado comprende predominantemente funciones hidroxilo, se puede calificar como un corte hidrocarbonado hidroxilado. El corte hidrocarbonado funcionalizado comprende de 1 a 20% en moles de grupos hidroxilo, preferiblemente de 5 a 10%.
De acuerdo con una realización de la invención, esas funciones hidroxilo se introducen, por ejemplo, en el corte hidrocarbonado mediante la reacción de un agente oxidante tal como m-CPBA (ácido m-cloro-peroxibenzoico), oxona, hidroperóxido, hidroperóxido de f-butilo, en presencia de un catalizador metálico, por ejemplo, a base de níquel o hierro.
La oxidación conduce preferentemente a la formación de funciones hidroxilo sobre el corte hidrocarbonado, limitando la formación de cetonas y/o de funciones ácidas.
De acuerdo con una segunda realización de la invención, la funcionalización del corte hidrocarbonado también se puede realizar mediante la oxidación de un corte hidrocarbonado particular, es decir, un corte hidrocarbonado olefínico. Una solución propuesta es la transformación en dioles de olefinas internas o terminales. Un posible procedimiento es una oxidación en medio acuoso con peróxido de hidrógeno, para formar un epóxido, luego un diol mediante hidrólisis.
De acuerdo con una tercera realización de la invención, la funcionalización del corte hidrocarbonado también se puede llevar a cabo mediante la adición de funciones hidroxilo. Una solución propuesta es la mezcla entre el corte hidrocarbonado y un alcohol ramificado que comprende entre 14 y 22 átomos de carbono, tales como los alcoholes de Guerbet que comprenden de 16 a 20 átomos de carbono (por ejemplo 2-octil-1-decanol) y alcoholes ramificados que comprenden de 14 a 15 átomos de carbono. Los alcoholes de Guerbet tal y como se describen en las publicaciones, son alcoholes ramificados obtenidos por dimerización de alcoholes alifáticos con liberación de una molécula de agua.
Esta adición de funciones hidroxilo sobre el corte hidrocarbonado se puede llevar a cabo, por ejemplo, pesando y después mezclando mediante agitación de un 20 a 70% en peso de alcoholes ramificados y de un 30 a 80% en peso del corte hidrocarbonado, tal y como se ha descrito.
Preferiblemente, el plastificante de acuerdo con la invención comprende al menos un corte hidrocarbonado funcionalizado tal y como se ha descrito anteriormente, potencialmente en mezcla con un corte hidrocarbonado no funcionalizado.
El corte hidrocarbonado está constituido por alcanos lineales, ramificados y/o cíclicos, preferiblemente de C13 a C23. El corte hidrocarbonado también puede ser un corte hidrocarbonado olefínico, que comprende alquenos lineales, ramificados y/o cíclicos, preferiblemente de C14-C22.
Para los fines de la invención, por corte hidrocarbonado se entiende un corte resultante de la destilación del petróleo crudo, que es el resultado preferentemente de la destilación atmosférica y/o destilación al vacío del petróleo crudo, que es el resultado preferentemente de la destilación atmosférica seguida de la destilación al vacío. El corte hidrocarbonado de acuerdo con la invención es preferiblemente un corte de gasóleo.
El corte hidrocarbonado de acuerdo con la invención también se somete preferiblemente a etapas de hidrotratamiento, hidrocraqueo y/o craqueo catalítico.
El corte hidrocarbonado de acuerdo con la invención también se puede someter preferiblemente a una etapa de hidrodesparafinado.
El corte hidrocarbonado de acuerdo con la invención también se somete preferiblemente a etapas de desaromatización y/o eventualmente de desulfuración.
El corte hidrocarbonado puede ser una mezcla de cortes hidrocarbonados que se someten a las etapas descritas anteriormente.
El corte hidrocarbonado tal y como se ha descrito anteriormente tiene un intervalo de destilación ID (en °C), tal como 240 < ID < 400 y más preferiblemente tal como 240 < ID < 370. El corte hidrocarbonado puede comprender una o varias fracciones de intervalos de destilación comprendidos en la de dicho corte.
El corte hidrocarbonado de tipo gasóleo según la invención comprende generalmente más del 50% en peso de compuestos parafínicos, preferiblemente más del 60%, incluso más preferiblemente más del 65%.
El corte hidrocarbonado de acuerdo con la invención generalmente está constituido por una mayoría de isoparafinas y una minoría de parafinas normales. Preferiblemente, el corte hidrocarbonado contiene más del 50% en peso de isoparafinas y menos del 20% en peso de parafinas normales.
El corte hidrocarbonado de acuerdo con la invención comprende generalmente menos del 50% en peso de compuestos nafténicos, preferiblemente menos del 45%, incluso más preferiblemente menos del 40%.
El corte hidrocarbonado de acuerdo con la invención está preferiblemente exento de compuestos aromáticos. Por ejemplo, se entiende, un corte hidrocarbonado que comprende menos de 300 ppm de compuestos aromáticos, preferiblemente menos de 200 ppm mediante espectrometría UV.
Preferiblemente, el corte hidrocarbonado de acuerdo con la invención tiene un contenido en azufre menor de 10 ppm y preferiblemente menor de 2 ppm.
El corte hidrocarbonado de acuerdo con la invención tiene generalmente una viscosidad cinemática a 40°C comprendida entre 1 y 22 mm2/s, preferiblemente entre 2 y 15 mm2/s y de forma más preferible entre 2 y 13 mm2/s según la norma ASTM D445.
El corte hidrocarbonado de acuerdo con la invención tiene un punto de fluidez según la norma ASTM D97 comprendido entre -40 y 10°C, preferentemente comprendido entre -30 y 0°C, incluso más preferiblemente comprendido entre -20 y 0°C.
El corte hidrocarbonado de acuerdo con la invención también tiene la ventaja de estar fácilmente disponible en el mercado, de ser relativamente económico dentro de la cadena de productos de la destilación del petróleo.
El plastificante de acuerdo con la invención está exento de compuestos de tipo ftalato. Por exento de acuerdo con la invención, se entiende un plastificante que comprende menos de 1% en masa de ftalatos, con respecto a la masa de plastificante, preferiblemente menos de 0,5%, más preferiblemente menos de 0,1%, incluso más preferiblemente menos de 0,01%.
El plastificante de acuerdo con la invención tiene generalmente una viscosidad cinemática a 40°C de entre 5 y 22 mm2/s, preferiblemente entre 5 y 15 mm2/s según la norma ASTM D445.
La invención también se refiere a composiciones de masillas, plastisoles, adhesivos que comprenden el plastificante descrito anteriormente.
La invención también se refiere a una composición de masilla que comprende al menos un polímero seleccionado a partir del grupo que consiste en un poliéter que comprende dos funciones terminales de tipo silano, un poliuretano que comprende dos funciones terminales de tipo silano, o una mezcla de los mismos, la composición de plastificante tal y como se ha descrito anteriormente y al menos un agente de reticulación.
Preferiblemente, el polímero es un poliéter que comprende dos funciones terminales de tipo silano.
Ventajosamente, la composición de masilla comprende de 10 a 50% en peso de dicho polímero, preferiblemente de 20 a 30%.
Ventajosamente, la composición de masilla comprende de 10 a 30% en peso de dicha composición de plastificante, preferiblemente de 10 a 25%.
Para cumplir los requisitos mecánicos y fisicoquímicos, la composición de masilla también comprende también convencionalmente al menos un compuesto seleccionado a partir del grupo que consiste en un agente espesante, una carga, un agente de reticulación y/o un catalizador.
La invención se refiere además a una composición de plastisoles que comprende al menos un polímero seleccionado a partir del grupo que consiste en poli(cloruro de vinilo) y etileno-acetato de vinilo o EVA, con la composición plastificante tal y como se ha descrito anteriormente y una carga.
La invención tiene también por objeto una composición de adhesivo, preferiblemente una composición de adhesivo termoplástico, que comprende al menos un polímero que consiste en un polietileno, un polipropileno o una poliamida, un copolímero de etileno y acetato de vinilo, la composición de plastificante tal y como se ha descrito anteriormente y una resina adhesiva.
Las composiciones de masillas, plastisoles y adhesivos de acuerdo con la invención comprenden de 1 a 30% en masa de plastificante, con respecto a la masa de la composición, preferiblemente de 2 a 20%, más preferiblemente de 5 a 15%.
Las composiciones de masillas, plastisoles y adhesivos de acuerdo con la invención tienen la característica notable de contener menos de 0,1% en peso de ftalatos, con respecto a la masa de la composición, preferiblemente menos de 0,05%, más preferiblemente menos de 0,01%, incluso más preferiblemente menos de 0,001%.
Las composiciones de masillas, plastisoles y adhesivos termoplásticos tal y como se describen no tienen ftalatos y tienen tasas bajas de COV con el fin de cumplir con las exigencias reglamentarias en vigor.
Ejemplos
En lo sucesivo en la presente descripción, se proporcionan ejemplos a título ilustrativo de la presente invención y en ningún caso se pretende limitar el alcance.
Se evaluaron diferentes formulaciones de masilla híbrida a base de polímeros modificados con silicona (en inglés, “Silyl Modified Polymer” o SMP). Estas masillas SMP incluyen las familias de productos ST-PE (poliéter terminado en silano, del inglés “Silane terminated Polyether”) y ST-PU (poliuretano terminado en silano, del inglés, Silane terminated Polyurethane).
Los siguientes ejemplos describen las composiciones de masillas SMP que comprenden los diversos plastificantes a continuación:
- ftalato de diisodecilo (o DIDP) como referencia para los ftalatos, en el ejemplo 1 comparativo,
- un corte hidrocarbonado hidrocraqueado funcionalizado, en particular un corte hidrocarbonado hidrocraqueado hidroxilado, en particular un corte HYDROSEAL G3H hidroxilado, en el ejemplo 2 de acuerdo con la invención,
- un corte hidrocarbonado hidrodesparafinado, en particular un corte HYDROSEAL G340H, en el ejemplo 3 comparativo,
- ftalato de di-2-propil-heptilo (o DPHP) como segunda referencia de ftalatos, en el ejemplo 3 comparativo.
El corte hidrocarbonado HYDROSEAL G3H está hidroxilado de la siguiente manera:
Preparación del catalizador:
En 1,25 L de acetonitrilo en atmósfera inerte, se añaden 417 mg de acetato de hierro (II) y 697 mg de 2-metil piridina. La mezcla se agita durante 1 hora y luego se añaden 821 mg de tetrafenilborato de sodio. Después de 1 hora de mezcla, la solución de catalizador se puede usar para la reacción de hidroxilación.
Hidroxilación del corte hidrocarbonado HYDROSEAL G3H:
En un reactor se añaden 2,5 kg de corte hidrocarbonado HYDROSEAL G3H, la solución de catalizador y 3,75 L de diclorometano. La mezcla se calienta a aproximadamente 37°C, después 1,15 kg de ácido m-cloro-peroxibenzoico (70%) disuelto en 2,6 L de diclorometano y 0,9 L de acetonitrilo se añaden lentamente durante un período de 40 minutos. La mezcla se lleva a cabo durante 1 hora a 40°C y luego se añaden 0,013 equivalentes de la solución de catalizador, diluidos en 200 mL de diclorometano y 0,9 L de acetonitrilo. Se añaden lentamente 1,15 kg de ácido mcloro-peroxibenzoico (al 70%) disueltos en 2,6 L de diclorometano y 0,9 L de acetonitrilo, durante un período de 40 minutos. La mezcla se lleva a cabo adicionalmente durante 4 horas a 40°C, luego se enfría a 25°C y se mezcla durante 24 horas. Después, la mezcla se enfría a 5°C y se neutraliza con una solución de carbonato de sodio 2 M. Después de mezclar durante 15 minutos, se extrae la solución acuosa. La fase orgánica se lava adicionalmente con 5,5 L de carbonato de sodio y se mezcla durante 30 minutos. Después de la extracción de la fase acuosa, la fase orgánica se lava 3 veces con 2,5 L de agua y se concentra al vacío. A continuación se realizan dos lavados con 4 L de ácido clorhídrico 2 M. Después de la extracción de la fase acuosa, la fase orgánica se lava con 4 L de hidróxido de sodio y 3 L de NaCl, después se concentra al vacío para proporcionar 2,2 kg de corte hidrocarbonado hidroxilado, con una cantidad de alcohol del 24% molar (determinación mediante sililación del corte hidrocarbonado hidroxilado en presencia de piridina y cloruro de trimetilsililo, luego análisis 1H RMN).
La Tabla 1 agrupa las características químicas de las masillas ST-PE y ST-PU utilizadas para las diferentes evaluaciones.
La formulación del ejemplo 1 contiene 17% en masa de un plastificante de ftalato que es Jayflex DIDP, con respecto a la masa de la formulación. La formulación del ejemplo 2 contiene 17% en masa de un plastificante que es un corte Hydroseal G3H hidroxilado, con respecto a la masa de la formulación.

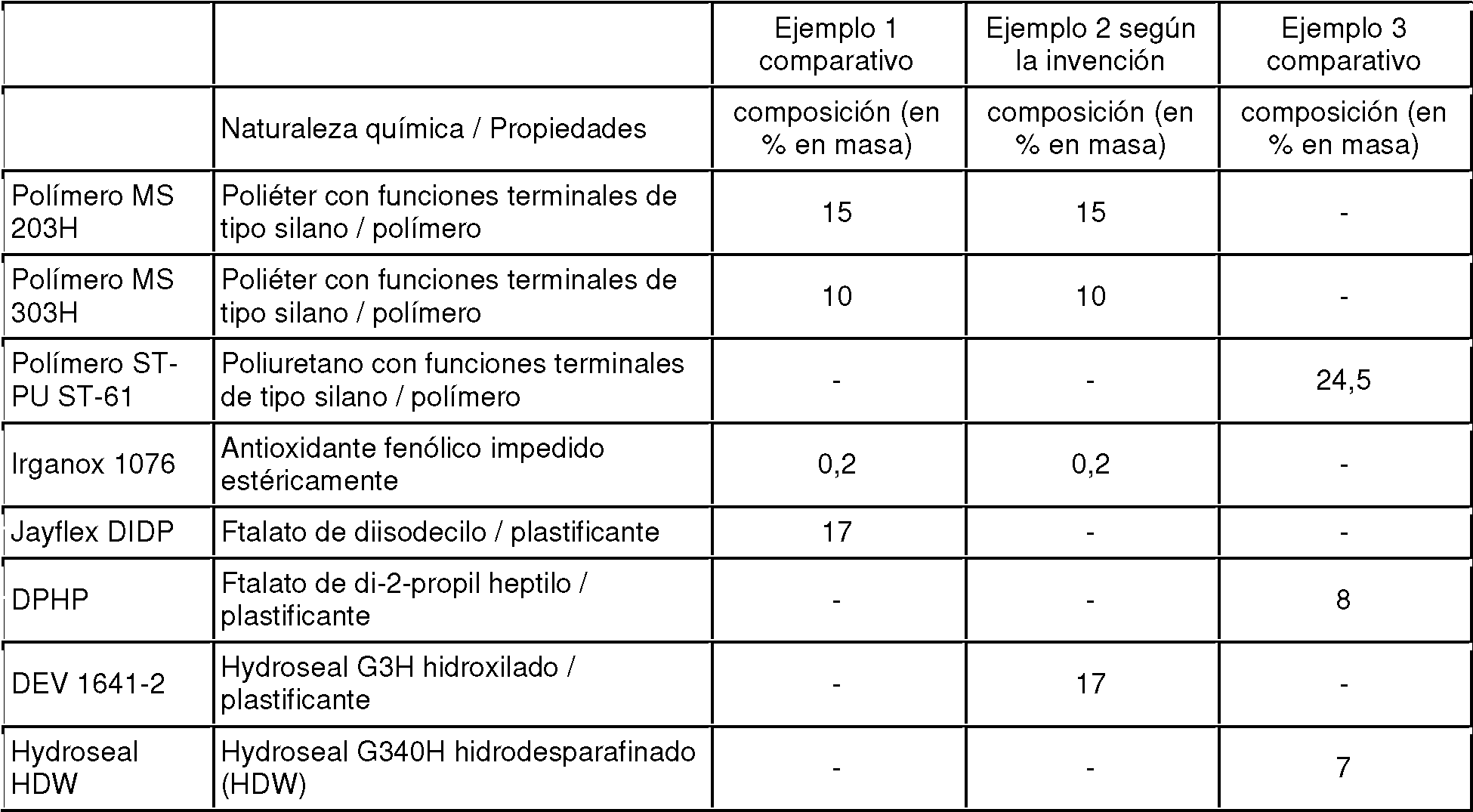

Tabla 1: Características químicas
La tabla 2 agrupa los resultados obtenidos para las diferentes formulaciones.
Tabla 2: Propiedades mecánicas
Los resultados muestran que es imposible reemplazar el 100% de los ftalatos por un corte hidrocarbonado hidrodesparafinado. De hecho, se observa un sangrado a partir de una integración del 7% de Hydroseal G340H mezclado con ftalatos de los tipos DPHP. Por tanto, no se han evaluado las propiedades mecánicas de las masillas ST-PU.
Por el contrario, se observa que las propiedades mecánicas de la masilla ST-PE que contiene la composición de Hydroseal G3H funcionalizada como plastificante, son al menos tan buenas, o incluso mejores que las de una masilla que contiene DIDP como plastificante, en particular para el sangrado y la recuperación elástica (de acuerdo con DIN EN ISO 7389-B).
Claims (15)
1. Composición de masillas, plastisoles o adhesivos que comprende:
- al menos un polímero seleccionado entre el grupo que consiste en un poliéter que comprende dos funciones terminales de tipo silano, un poliuretano que comprende dos funciones terminales de tipo silano, un poli(cloruro de vinilo), un copolímero de etileno-acetato de vinilo, un polietileno, un polipropileno, una poliamida o una mezcla de los mismos;
- un plastificante que comprende al menos un corte hidrocarbonado resultante de la destilación de petróleo crudo, en donde dicho corte hidrocarbonado ha sido modificado químicamente mediante la introducción de heteroátomos seleccionados a partir del grupo que consiste en oxígeno, azufre, nitrógeno y fósforo;
- al menos un compuesto seleccionado a partir del grupo que consiste en un espesante, una carga, un agente de reticulación, un catalizador de reticulación y una resina adhesiva, o una mezcla de los mismos.
2. Composición de masillas, plastisoles o adhesivos según la reivindicación 1, caracterizada por que comprende de 1 a 30% en masa de plastificante, con respecto a la masa de la composición de masillas, plastisoles o adhesivos, preferiblemente de 2 a 20%, más preferiblemente de 5 a 15%.
3. Composición según la reivindicación 1 o 2, que es una composición de masilla que comprende:
- al menos un polímero seleccionado a partir del grupo que consiste en un poliéter que comprende dos funciones terminales de tipo silano, un poliuretano que comprende dos funciones terminales de tipo silano o una mezcla de los mismos;
- el plastificante,
- y al menos un agente de reticulación.
4. Composición según la reivindicación 1 o 2, que es una composición de plastisoles que comprende:
- al menos un polímero seleccionado a partir del grupo que consiste en un poli(cloruro de vinilo) o un copolímero de etileno-acetato de vinilo;
- el plastificante;
- una carga.
5. Composición según la reivindicación 1 o 2, que es una composición de adhesivo que comprende:
- al menos un polímero que consiste en un polietileno, un polipropileno, una poliamida o un poliuretano;
- un copolímero de etileno-acetato de vinilo;
- el plastificante;
- una resina adhesiva.
6. Composición según una de las reivindicaciones 1 a 5, caracterizada por que el corte hidrocarbonado se ha modificado químicamente mediante la introducción de al menos un grupo que comprende un átomo de oxígeno.
7. Composición según una de las reivindicaciones 1 a 6, caracterizada por que el corte hidrocarbonado que se ha modificado químicamente mediante la introducción de al menos un grupo seleccionado entre los grupos hidroxilo, éster, ácido carboxílico y/o cetona.
8. Composición según una de las reivindicaciones 1 a 7, caracterizada por que el corte hidrocarbonado comprende mayoritariamente grupos hidroxilo.
9. Composición según una de las reivindicaciones 1 a 8, caracterizada por que el corte hidrocarbonado comprende de 1 a 20% en moles de grupos hidroxilo, preferiblemente de 5 a 10%.
10. Composición según una de las reivindicaciones 1 a 9, caracterizada por que el corte hidrocarbonado es un corte hidrocarbonado hidrotratado, hidrocraqueado y/o craqueado catalíticamente o un corte hidrocarbonado olefínico.
11. Composición según una de las reivindicaciones 1 a 10, caracterizada por que el corte hidrocarbonado es un corte hidrocarbonado desaromatizado y/o desulfurado o un corte hidrocarbonado olefínico.
12. Composición según una de las reivindicaciones 1 a 11, caracterizada por que el corte hidrocarbonado tiene un punto de ebullición comprendido entre 240 y 400°C.
13. Composición según una de las reivindicaciones 1 a 12, caracterizada por que el corte hidrocarbonado tiene un contenido en compuestos aromáticos medido mediante espectroscopia UV, menor de 300 ppm, preferiblemente menor de 200 ppm.
14. Composición según una de las reivindicaciones 1 a 13, caracterizada por que el plastificante comprende menos del 1% en peso de ftalatos, con respecto al peso del plastificante.
15. Uso de un plastificante para reducir el fenómeno de sangrado en masillas, plastisoles o adhesivos, en donde el plastificante comprende al menos un corte hidrocarbonado resultante de la destilación de petróleo crudo, en donde dicho corte hidrocarbonado ha sido modificado químicamente mediante la introducción de heteroátomos, seleccionados a partir del grupo que comprende oxígeno, azufre, nitrógeno y fósforo.
Applications Claiming Priority (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| FR1363235A FR3015491B1 (fr) | 2013-12-20 | 2013-12-20 | Plastifiant pour mastics, plastisols et adhesifs |
| PCT/EP2014/078306 WO2015091694A1 (fr) | 2013-12-20 | 2014-12-17 | Plastifiant pour mastics, plastisols et adhesifs |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| ES2855429T3 true ES2855429T3 (es) | 2021-09-23 |
Family
ID=50780569
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| ES14814863T Active ES2855429T3 (es) | 2013-12-20 | 2014-12-17 | Plastificante para masillas, plastisoles y adhesivos |
Country Status (11)
| Country | Link |
|---|---|
| US (1) | US9914842B2 (es) |
| EP (1) | EP3083901B1 (es) |
| KR (1) | KR102306375B1 (es) |
| CN (1) | CN106414671B (es) |
| BR (1) | BR112016014557B1 (es) |
| CA (1) | CA2934419A1 (es) |
| ES (1) | ES2855429T3 (es) |
| FR (1) | FR3015491B1 (es) |
| MX (1) | MX2016008265A (es) |
| RU (1) | RU2681080C1 (es) |
| WO (1) | WO2015091694A1 (es) |
Families Citing this family (5)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR101983794B1 (ko) | 2019-04-15 | 2019-05-30 | (주)한국종합안전연구원 | 난연성 접착제 조성물과 상기 조성물 및 전단키가 형성된 보강 패널을 이용한 콘크리트 구조물 보강 공법 |
| FR3128467A1 (fr) * | 2021-10-21 | 2023-04-28 | Bostik Sa | Composition adhésive à base de polymère silylé réticulable |
| US12202228B2 (en) | 2023-02-07 | 2025-01-21 | Siplast Inc. | Flashing assemblies and related systems and methods |
| CA3240634A1 (en) | 2023-06-06 | 2025-06-10 | Bmic Llc | Adhesive-less roofing systems and related methods |
| US12352040B2 (en) | 2023-06-08 | 2025-07-08 | Siplast, Inc. | Barrier systems for building structures and related methods |
Family Cites Families (10)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| FR1390975A (fr) * | 1963-11-15 | 1965-03-05 | Exxon Standard Sa | Mastic perfectionné à base d'élastomère |
| US6559213B2 (en) * | 1995-03-16 | 2003-05-06 | Henkel-Teroson Gmbh | Plastisol composition |
| RU2140953C1 (ru) * | 1998-03-18 | 1999-11-10 | Закрытое акционерное общество "Стерлитамакский нефтехимический завод" | Состав для гидроизоляционного покрытия |
| FR2880031B1 (fr) | 2004-12-23 | 2007-04-06 | Total France Sa | Mastic bitumineux charge et a base de resine thermoplastique |
| CN101107306B (zh) * | 2005-01-18 | 2012-06-20 | 埃克森美孚化学专利公司 | 在增塑剂组合物中或涉及增塑剂组合物的改进 |
| DE102005031945A1 (de) * | 2005-07-08 | 2007-01-11 | Construction Research & Technology Gmbh | Verwendung von entfärbtem Biodiesel als Weichmacher |
| EP1984451A1 (fr) | 2006-02-13 | 2008-10-29 | Total France | Mastic bitumineux comprenant des ultrafines et ses applications |
| FR2943070B1 (fr) | 2009-03-12 | 2012-12-21 | Total Raffinage Marketing | Fluide hydrocarbone hydrodeparaffine utilise dans la fabrication de fluides industriels, agricoles ou a usage domestique |
| FR2943064B1 (fr) | 2009-03-12 | 2013-12-06 | Total Raffinage Marketing | Diluant hydrocarbone a bas taux de cov pour materiaux de construction |
| EP2420534A1 (de) * | 2010-02-19 | 2012-02-22 | Klaus Dahleke KG | Funktionalisierte Prozessöle und Verfahren zu ihre Herstellung |
-
2013
- 2013-12-20 FR FR1363235A patent/FR3015491B1/fr not_active Expired - Fee Related
-
2014
- 2014-12-17 EP EP14814863.8A patent/EP3083901B1/fr active Active
- 2014-12-17 CN CN201480073663.4A patent/CN106414671B/zh active Active
- 2014-12-17 KR KR1020167019684A patent/KR102306375B1/ko not_active Expired - Fee Related
- 2014-12-17 ES ES14814863T patent/ES2855429T3/es active Active
- 2014-12-17 WO PCT/EP2014/078306 patent/WO2015091694A1/fr not_active Ceased
- 2014-12-17 BR BR112016014557-7A patent/BR112016014557B1/pt not_active IP Right Cessation
- 2014-12-17 US US15/105,855 patent/US9914842B2/en active Active
- 2014-12-17 MX MX2016008265A patent/MX2016008265A/es unknown
- 2014-12-17 RU RU2016128908A patent/RU2681080C1/ru active
- 2014-12-17 CA CA2934419A patent/CA2934419A1/fr not_active Abandoned
Also Published As
| Publication number | Publication date |
|---|---|
| RU2016128908A (ru) | 2018-01-25 |
| EP3083901B1 (fr) | 2021-01-27 |
| EP3083901A1 (fr) | 2016-10-26 |
| RU2681080C1 (ru) | 2019-03-04 |
| BR112016014557B1 (pt) | 2022-12-27 |
| BR112016014557A2 (pt) | 2017-08-08 |
| CA2934419A1 (fr) | 2015-06-25 |
| WO2015091694A1 (fr) | 2015-06-25 |
| KR102306375B1 (ko) | 2021-09-30 |
| CN106414671B (zh) | 2018-12-28 |
| FR3015491B1 (fr) | 2017-05-26 |
| US20160319138A1 (en) | 2016-11-03 |
| US9914842B2 (en) | 2018-03-13 |
| MX2016008265A (es) | 2016-10-13 |
| CN106414671A (zh) | 2017-02-15 |
| FR3015491A1 (fr) | 2015-06-26 |
| KR20160102245A (ko) | 2016-08-29 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| ES2855429T3 (es) | Plastificante para masillas, plastisoles y adhesivos | |
| Zheng et al. | Structural modification of waste cooking oil methyl esters as cleaner plasticizer to substitute toxic dioctyl phthalate | |
| KR101825239B1 (ko) | 재생가능한 원천으로부터 유래된 가소제로 제조된 유연성 ｐⅴｃ 조성물 | |
| JP5101780B2 (ja) | 植物油から誘導される可塑剤 | |
| Lligadas et al. | Novel silicon-containing polyurethanes from vegetable oils as renewable resources. Synthesis and properties | |
| US8623947B2 (en) | Plasticized PVC composition | |
| JP2016536431A (ja) | シーラント、プラスチゾルおよび接着剤用の可塑剤 | |
| EP3604391B1 (en) | Waterproof silane-endcapped adhesive mixture | |
| EP2819988B1 (en) | Composition of matter polyols for polyurethane applications | |
| JP6274125B2 (ja) | フロロシリコーンゴム組成物 | |
| CN103889966A (zh) | 从环氧化天然脂肪和油制造环氧化酯 | |
| TW201430063A (zh) | 熱硬化性矽氧橡膠組成物 | |
| ES2946287T3 (es) | Composición plastificante y composición de resina que incluye la misma | |
| CN107304160A (zh) | 一种生物质醇醚及其制备方法和钻井液 | |
| JP2008209736A5 (es) | ||
| CN101020761B (zh) | 醚酯增塑剂 | |
| CN105246959A (zh) | 2,5-呋喃二甲酸二烷基酯增塑剂和增塑的聚合物组合物 | |
| KR102273099B1 (ko) | 실리콘 엘라스토머 조성물, 이를 이용하여 제조되는 실리콘 엘라스토머 및 실리콘 페이스트 | |
| JP5160404B2 (ja) | 熱硬化性シリコーンゴム組成物 | |
| KR101157893B1 (ko) | 변압기용 식물성 절연유의 제조방법 | |
| KR101486943B1 (ko) | 건축패널 인쇄용 탈취 조성물 | |
| JP2017052872A (ja) | シリコーンゴム組成物、及びこれを用いたケーブル | |
| TWI919063B (zh) | 無機填料流動性改質劑、含有無機填料之組成物及熱傳導性聚矽氧薄片 | |
| US20180282508A1 (en) | Plasticizer for acrylic mastics and adhesives | |
| Minas’ yan | Organosilicon glue-sealing materials with improved refractoriness |
