ES2877155T3 - Composición bituminosa modificada dopada con coque de petróleo y extracto para su uso en la producción de asfalto y procedimiento de producción de la misma - Google Patents
Composición bituminosa modificada dopada con coque de petróleo y extracto para su uso en la producción de asfalto y procedimiento de producción de la misma Download PDFInfo
- Publication number
- ES2877155T3 ES2877155T3 ES15788237T ES15788237T ES2877155T3 ES 2877155 T3 ES2877155 T3 ES 2877155T3 ES 15788237 T ES15788237 T ES 15788237T ES 15788237 T ES15788237 T ES 15788237T ES 2877155 T3 ES2877155 T3 ES 2877155T3
- Authority
- ES
- Spain
- Prior art keywords
- weight
- bitumen
- petroleum coke
- base oil
- bituminous composition
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
- 239000010426 asphalt Substances 0.000 title claims abstract description 117
- 239000000203 mixture Substances 0.000 title claims abstract description 74
- 239000002006 petroleum coke Substances 0.000 title claims abstract description 34
- 238000004519 manufacturing process Methods 0.000 title claims abstract description 23
- 239000000284 extract Substances 0.000 title claims abstract description 22
- 239000002199 base oil Substances 0.000 claims abstract description 30
- 239000006227 byproduct Substances 0.000 claims abstract description 13
- 230000007935 neutral effect Effects 0.000 claims abstract description 12
- 230000035515 penetration Effects 0.000 claims abstract description 12
- 239000011230 binding agent Substances 0.000 claims abstract description 8
- 239000002245 particle Substances 0.000 claims abstract description 8
- 239000002994 raw material Substances 0.000 claims abstract description 6
- 239000000654 additive Substances 0.000 claims description 37
- 238000000034 method Methods 0.000 claims description 16
- 230000000996 additive effect Effects 0.000 claims description 13
- 229910052799 carbon Inorganic materials 0.000 claims description 7
- 239000003921 oil Substances 0.000 claims description 7
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 claims description 6
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 claims description 6
- 238000002156 mixing Methods 0.000 claims description 6
- 238000003756 stirring Methods 0.000 claims description 6
- 229910021532 Calcite Inorganic materials 0.000 claims description 5
- 235000019738 Limestone Nutrition 0.000 claims description 5
- 239000006028 limestone Substances 0.000 claims description 5
- NINIDFKCEFEMDL-UHFFFAOYSA-N Sulfur Chemical compound [S] NINIDFKCEFEMDL-UHFFFAOYSA-N 0.000 claims description 4
- 239000008186 active pharmaceutical agent Substances 0.000 claims description 4
- 239000011593 sulfur Substances 0.000 claims description 4
- 229910052717 sulfur Inorganic materials 0.000 claims description 4
- 239000008240 homogeneous mixture Substances 0.000 claims description 3
- 229910052739 hydrogen Inorganic materials 0.000 claims description 3
- 239000001257 hydrogen Substances 0.000 claims description 3
- 125000004435 hydrogen atom Chemical class [H]* 0.000 claims description 3
- 239000000314 lubricant Substances 0.000 claims description 3
- 229910052757 nitrogen Inorganic materials 0.000 claims description 3
- 239000008199 coating composition Substances 0.000 claims description 2
- 239000012530 fluid Substances 0.000 claims description 2
- 238000010438 heat treatment Methods 0.000 claims description 2
- 230000001050 lubricating effect Effects 0.000 abstract description 3
- 239000010881 fly ash Substances 0.000 description 10
- 239000000047 product Substances 0.000 description 9
- 238000000576 coating method Methods 0.000 description 6
- 238000013461 design Methods 0.000 description 5
- 238000003860 storage Methods 0.000 description 5
- PXHVJJICTQNCMI-UHFFFAOYSA-N Nickel Chemical compound [Ni] PXHVJJICTQNCMI-UHFFFAOYSA-N 0.000 description 4
- 239000002956 ash Substances 0.000 description 4
- 238000002485 combustion reaction Methods 0.000 description 4
- 239000010779 crude oil Substances 0.000 description 4
- 238000012360 testing method Methods 0.000 description 4
- 230000015556 catabolic process Effects 0.000 description 3
- 238000006731 degradation reaction Methods 0.000 description 3
- 239000000446 fuel Substances 0.000 description 3
- XEEYBQQBJWHFJM-UHFFFAOYSA-N Iron Chemical compound [Fe] XEEYBQQBJWHFJM-UHFFFAOYSA-N 0.000 description 2
- 238000013019 agitation Methods 0.000 description 2
- 238000010276 construction Methods 0.000 description 2
- 238000005336 cracking Methods 0.000 description 2
- 238000004821 distillation Methods 0.000 description 2
- HYBBIBNJHNGZAN-UHFFFAOYSA-N furfural Chemical compound O=CC1=CC=CO1 HYBBIBNJHNGZAN-UHFFFAOYSA-N 0.000 description 2
- 230000005484 gravity Effects 0.000 description 2
- 238000012986 modification Methods 0.000 description 2
- 230000004048 modification Effects 0.000 description 2
- 229910052759 nickel Inorganic materials 0.000 description 2
- 238000012545 processing Methods 0.000 description 2
- 229910052720 vanadium Inorganic materials 0.000 description 2
- LEONUFNNVUYDNQ-UHFFFAOYSA-N vanadium atom Chemical compound [V] LEONUFNNVUYDNQ-UHFFFAOYSA-N 0.000 description 2
- ZOXJGFHDIHLPTG-UHFFFAOYSA-N Boron Chemical compound [B] ZOXJGFHDIHLPTG-UHFFFAOYSA-N 0.000 description 1
- OYPRJOBELJOOCE-UHFFFAOYSA-N Calcium Chemical compound [Ca] OYPRJOBELJOOCE-UHFFFAOYSA-N 0.000 description 1
- VYZAMTAEIAYCRO-UHFFFAOYSA-N Chromium Chemical compound [Cr] VYZAMTAEIAYCRO-UHFFFAOYSA-N 0.000 description 1
- RYGMFSIKBFXOCR-UHFFFAOYSA-N Copper Chemical compound [Cu] RYGMFSIKBFXOCR-UHFFFAOYSA-N 0.000 description 1
- FYYHWMGAXLPEAU-UHFFFAOYSA-N Magnesium Chemical compound [Mg] FYYHWMGAXLPEAU-UHFFFAOYSA-N 0.000 description 1
- ZOKXTWBITQBERF-UHFFFAOYSA-N Molybdenum Chemical compound [Mo] ZOKXTWBITQBERF-UHFFFAOYSA-N 0.000 description 1
- BUGBHKTXTAQXES-UHFFFAOYSA-N Selenium Chemical compound [Se] BUGBHKTXTAQXES-UHFFFAOYSA-N 0.000 description 1
- HCHKCACWOHOZIP-UHFFFAOYSA-N Zinc Chemical compound [Zn] HCHKCACWOHOZIP-UHFFFAOYSA-N 0.000 description 1
- QCWXUUIWCKQGHC-UHFFFAOYSA-N Zirconium Chemical compound [Zr] QCWXUUIWCKQGHC-UHFFFAOYSA-N 0.000 description 1
- 238000003915 air pollution Methods 0.000 description 1
- 229910052782 aluminium Inorganic materials 0.000 description 1
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 description 1
- 229910052785 arsenic Inorganic materials 0.000 description 1
- RQNWIZPPADIBDY-UHFFFAOYSA-N arsenic atom Chemical compound [As] RQNWIZPPADIBDY-UHFFFAOYSA-N 0.000 description 1
- 229910052796 boron Inorganic materials 0.000 description 1
- 229910052793 cadmium Inorganic materials 0.000 description 1
- BDOSMKKIYDKNTQ-UHFFFAOYSA-N cadmium atom Chemical compound [Cd] BDOSMKKIYDKNTQ-UHFFFAOYSA-N 0.000 description 1
- 229910052791 calcium Inorganic materials 0.000 description 1
- 239000011575 calcium Substances 0.000 description 1
- 238000012512 characterization method Methods 0.000 description 1
- 238000006243 chemical reaction Methods 0.000 description 1
- 229910052804 chromium Inorganic materials 0.000 description 1
- 239000011651 chromium Substances 0.000 description 1
- 239000011248 coating agent Substances 0.000 description 1
- 229910017052 cobalt Inorganic materials 0.000 description 1
- 239000010941 cobalt Substances 0.000 description 1
- GUTLYIVDDKVIGB-UHFFFAOYSA-N cobalt atom Chemical compound [Co] GUTLYIVDDKVIGB-UHFFFAOYSA-N 0.000 description 1
- 238000004939 coking Methods 0.000 description 1
- 239000013065 commercial product Substances 0.000 description 1
- 229910052802 copper Inorganic materials 0.000 description 1
- 239000010949 copper Substances 0.000 description 1
- 238000004132 cross linking Methods 0.000 description 1
- 230000003111 delayed effect Effects 0.000 description 1
- 230000006866 deterioration Effects 0.000 description 1
- 238000009826 distribution Methods 0.000 description 1
- 230000000694 effects Effects 0.000 description 1
- 238000000605 extraction Methods 0.000 description 1
- 239000000945 filler Substances 0.000 description 1
- 230000009931 harmful effect Effects 0.000 description 1
- 239000011810 insulating material Substances 0.000 description 1
- 229910052742 iron Inorganic materials 0.000 description 1
- 239000011133 lead Substances 0.000 description 1
- 230000007774 longterm Effects 0.000 description 1
- 229910052749 magnesium Inorganic materials 0.000 description 1
- 239000011777 magnesium Substances 0.000 description 1
- WPBNNNQJVZRUHP-UHFFFAOYSA-L manganese(2+);methyl n-[[2-(methoxycarbonylcarbamothioylamino)phenyl]carbamothioyl]carbamate;n-[2-(sulfidocarbothioylamino)ethyl]carbamodithioate Chemical compound [Mn+2].[S-]C(=S)NCCNC([S-])=S.COC(=O)NC(=S)NC1=CC=CC=C1NC(=S)NC(=O)OC WPBNNNQJVZRUHP-UHFFFAOYSA-L 0.000 description 1
- 239000000463 material Substances 0.000 description 1
- 238000005259 measurement Methods 0.000 description 1
- 229910052750 molybdenum Inorganic materials 0.000 description 1
- 239000011733 molybdenum Substances 0.000 description 1
- 229920000642 polymer Polymers 0.000 description 1
- 229910052711 selenium Inorganic materials 0.000 description 1
- 239000011669 selenium Substances 0.000 description 1
- 238000013112 stability test Methods 0.000 description 1
- 229910052712 strontium Inorganic materials 0.000 description 1
- CIOAGBVUUVVLOB-UHFFFAOYSA-N strontium atom Chemical compound [Sr] CIOAGBVUUVVLOB-UHFFFAOYSA-N 0.000 description 1
- 239000000126 substance Substances 0.000 description 1
- 230000009897 systematic effect Effects 0.000 description 1
- 238000004227 thermal cracking Methods 0.000 description 1
- 231100000331 toxic Toxicity 0.000 description 1
- 230000002588 toxic effect Effects 0.000 description 1
- 238000005292 vacuum distillation Methods 0.000 description 1
- 238000004078 waterproofing Methods 0.000 description 1
- 239000011701 zinc Substances 0.000 description 1
- 229910052725 zinc Inorganic materials 0.000 description 1
- 229910052726 zirconium Inorganic materials 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L95/00—Compositions of bituminous materials, e.g. asphalt, tar, pitch
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
- B01F—MIXING, e.g. DISSOLVING, EMULSIFYING OR DISPERSING
- B01F23/00—Mixing according to the phases to be mixed, e.g. dispersing or emulsifying
- B01F23/50—Mixing liquids with solids
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
- C08K3/00—Use of inorganic substances as compounding ingredients
- C08K3/01—Use of inorganic substances as compounding ingredients characterized by their specific function
- C08K3/013—Fillers, pigments or reinforcing additives
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
- C08K3/00—Use of inorganic substances as compounding ingredients
- C08K3/02—Elements
- C08K3/04—Carbon
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L91/00—Compositions of oils, fats or waxes; Compositions of derivatives thereof
-
- C—CHEMISTRY; METALLURGY
- C10—PETROLEUM, GAS OR COKE INDUSTRIES; TECHNICAL GASES CONTAINING CARBON MONOXIDE; FUELS; LUBRICANTS; PEAT
- C10B—DESTRUCTIVE DISTILLATION OF CARBONACEOUS MATERIALS FOR PRODUCTION OF GAS, COKE, TAR, OR SIMILAR MATERIALS
- C10B55/00—Coking mineral oils, bitumen, tar, and the like or mixtures thereof with solid carbonaceous material
-
- C—CHEMISTRY; METALLURGY
- C10—PETROLEUM, GAS OR COKE INDUSTRIES; TECHNICAL GASES CONTAINING CARBON MONOXIDE; FUELS; LUBRICANTS; PEAT
- C10C—WORKING-UP PITCH, ASPHALT, BITUMEN, TAR; PYROLIGNEOUS ACID
- C10C3/00—Working-up pitch, asphalt, bitumen
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
- B01F—MIXING, e.g. DISSOLVING, EMULSIFYING OR DISPERSING
- B01F2101/00—Mixing characterised by the nature of the mixed materials or by the application field
- B01F2101/38—Mixing of asphalt, bitumen, tar or pitch or their ingredients
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
- C08K2201/00—Specific properties of additives
- C08K2201/002—Physical properties
- C08K2201/005—Additives being defined by their particle size in general
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L2555/00—Characteristics of bituminous mixtures
- C08L2555/20—Mixtures of bitumen and aggregate defined by their production temperatures, e.g. production of asphalt for road or pavement applications
- C08L2555/22—Asphalt produced above 140°C, e.g. hot melt asphalt
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L2555/00—Characteristics of bituminous mixtures
- C08L2555/40—Mixtures based upon bitumen or asphalt containing functional additives
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L2555/00—Characteristics of bituminous mixtures
- C08L2555/40—Mixtures based upon bitumen or asphalt containing functional additives
- C08L2555/50—Inorganic non-macromolecular ingredients
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L2555/00—Characteristics of bituminous mixtures
- C08L2555/40—Mixtures based upon bitumen or asphalt containing functional additives
- C08L2555/60—Organic non-macromolecular ingredients, e.g. oil, fat, wax or natural dye
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L2555/00—Characteristics of bituminous mixtures
- C08L2555/40—Mixtures based upon bitumen or asphalt containing functional additives
- C08L2555/60—Organic non-macromolecular ingredients, e.g. oil, fat, wax or natural dye
- C08L2555/70—Organic non-macromolecular ingredients, e.g. oil, fat, wax or natural dye from natural non-renewable resources
- C08L2555/74—Petrochemicals other than waxes, e.g. synthetic oils, diesel or other fuels, hydrocarbons, halogenated or otherwise functionalized hydrocarbons
Landscapes
- Chemical & Material Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Organic Chemistry (AREA)
- Health & Medical Sciences (AREA)
- Medicinal Chemistry (AREA)
- Polymers & Plastics (AREA)
- Engineering & Computer Science (AREA)
- Oil, Petroleum & Natural Gas (AREA)
- Materials Engineering (AREA)
- Civil Engineering (AREA)
- Structural Engineering (AREA)
- General Chemical & Material Sciences (AREA)
- Dispersion Chemistry (AREA)
- Compositions Of Macromolecular Compounds (AREA)
- Road Paving Structures (AREA)
Abstract
Una composición bituminosa modificada adecuada para ser utilizada como materia prima aglutinante en carreteras asfaltadas y que contiene bitumen con una penetración en el intervalo de 40 a 110 según la norma EN 1426, caracterizada porque comprende coque de petróleo con un tamaño de partícula menor de 300 micrómetros y extracto que tiene una densidad de 8-17 API y una viscosidad de 35-300 SSU y que es un subproducto de una unidad de aceite base generado a partir de la producción de aceite base para husillo, aceite base neutro ligero, aceite base lubricante pesado o aceite base neutro pesado.
Description
DESCRIPCIÓN
Composición bituminosa modificada dopada con coque de petróleo y extracto para su uso en la producción de asfalto y procedimiento de producción de la misma
Campo de la invención
La presente invención se refiere a una composición bituminosa modificada utilizada en carreteras asfaltadas como materia prima aglutinante y que comprende coque de petróleo, un derivado del petróleo crudo a base de carbono, un subproducto unitario de aceite base, como aditivos, y a un procedimiento de producción de la misma.
Antecedentes de la técnica
En refinerías de petróleo, el bitumen generado como producto de fondo/residuo en columnas de destilación después del tratamiento del petróleo crudo se usa ampliamente en carreteras asfaltadas como materia prima aglutinante, así como en sus áreas de uso tal como la impermeabilización.
Las carreteras asfaltadas construidas usando bitumen que es un producto de refinería, sufren con el tiempo fisuras térmicas, fisuras por fatiga y problemas de ahuellamiento, dependiendo del área de uso y las condiciones climáticas. Dependiendo de la creciente densidad de vehículos, estas degradaciones también tienden a aumentar. Sin embargo, con las composiciones bituminosas utilizadas en la técnica anterior, en áreas en las que se observa una alta densidad de vehículos o en las que prevalecen condiciones climáticas extremadamente cálidas/frías, dichos problemas experimentados en carreteras no pueden resolverse.
Además de dichos problemas, es necesario almacenar los derivados de petróleo crudo a base de carbono y procesar subproductos/residuos en refinerías de petróleo para hacerlos inocuos para el medio ambiente o desarrollar procedimientos para su uso económico.
Basándose en el estado de la técnica, se utilizan diversos aditivos y se desarrollan composiciones bituminosas modificadas, con el fin de incrementar la resistencia y rendimiento de las composiciones bituminosas para evitar dichos problemas. En las composiciones bituminosas modificadas de acuerdo con la presente invención, la resistencia del bitumen aglutinante y por tanto de los revestimientos asfálticos se incrementa mediante la adición de rellenos reductores de la viscosidad tales como azufre y cenizas, y principalmente polímero, y diferentes aditivos que inducen la reticulación.
El documento del estado de la técnica US5807478A desvela una modificación del bitumen usando cenizas derivadas del coque de petróleo bituminoso. En dicho procedimiento, se añaden cenizas que contienen vanadio y níquel al bitumen para reducir la viscosidad y el peso específico del bitumen, por lo que se convierte en apto para conductos. En este caso, la ceniza se agrega al bitumen en una cantidad de aproximadamente 5 a 25 % en peso. Por lo tanto, el problema técnico que debe resolver el documento US5807478A consiste en cambiar la viscosidad y el peso específico del bitumen para hacerlo apto para conductos, en el que no se menciona el aumento de la resistencia del bitumen.
En el documento del estado de la técnica US5449401A, se desvela que con la adición de cenizas volantes en combinación con el agregado en el asfalto de mezcla en caliente, se mejora la resistencia del asfalto a grietas y baches. En dichas cenizas volantes hay presente calcio, magnesio, arsénico, boro, cadmio, cromo, cobalto, cobre, hierro, plomo, manganeso, molibdeno, níquel, vanadio, cinc, selenio, estroncio, aluminio y circonio. Las cenizas volantes añadidas mejoran las propiedades mecánicas del asfalto, tal como la fuerza de tracción, la flexibilidad, etc. y reducen los costos con respecto a la cantidad de uso. Sin embargo, dado que algunos materiales de las cenizas volantes son tóxicos, el procedimiento de producción del bitumen modificado desvelado en el documento US5449401A se convierte en inseguro especialmente para los trabajadores.
El documento US 8062413 B1 utiliza agregado y cenizas volantes con un alto contenido de carbono para aumentar el rendimiento de una mezcla asfáltica. Se sabe que las cenizas volantes en una cantidad del 3 % al 10 % junto con el bitumen y el agregado aumentan la resistencia y estabilidad frente a la formación de grietas en el asfalto. Sin embargo, el uso de cenizas volantes resultantes de la combustión de combustibles en los documentos US5449401A y US 8062413B1 provoca contaminación atmosférica y emisiones de combustión contaminante. Asimismo, las cenizas volantes utilizadas en documentos de patente similares a los documentos US 5449401 A y US 8062413 B1 se utilizan en combinación con agregado en la mezcla asfáltica, no como aditivo bituminoso.
En las referencias bibliográficas, algunas de las modificaciones para mejorar las propiedades de los revestimientos asfálticos se pueden realizar en la composición asfáltica y otras se pueden realizar en las composiciones bituminosas. De acuerdo con la norma EN 13108-4, la cantidad de bitumen utilizado en la composición asfáltica es del 4 % al 11 %. Aunque la cantidad de bitumen utilizado en el asfalto parece ser baja según la norma, es uno de los factores más importantes que afectan directa y predominantemente a las propiedades del asfalto.
Por último, en el estado de la técnica, no existe un producto o procedimiento que aumente el grado de rendimiento del bitumen mediante el uso de coque de petróleo, un subproducto de un procedimiento de refinería, y extracto, un
subproducto unitario de aceite base, y que permita obtener bitumen modificado y asfalto de alta calidad.
Breve descripción de la invención
La composición bituminosa modificada de acuerdo con la presente invención contiene bitumen en fase continua con una penetración en el intervalo de 40 a 110 según la norma EN 1426, y coque de petróleo con un tamaño de partícula de preferentemente menos de 300 micrómetros, y extracto que tiene una densidad de 8-17 API y una viscosidad de 35-300 SSU y que es un subproducto de una unidad de aceite base generada a partir de la producción de aceite base para husillo, aceite base neutro ligero, aceite base lubricante pesado o aceite base neutro pesado, como aditivos. La composición bituminosa de la invención comprende al menos 55 % en peso de bitumen, 1-40 % en peso de coque de petróleo y 2-5 % en peso de extracto. La presente invención incluye la determinación de la cantidad de aditivos de coque de petróleo y extracto que se agregarán al bitumen, los valores óptimos de parámetros tales como la temperatura de mezcla y la velocidad de mezcla requerida para que se distribuyan en el bitumen de manera homogénea y las condiciones en las que el bitumen modificado puede ser almacenado y/o transportado sin perder sus propiedades mejoradas. Dado que el coque de petróleo y el extracto se utilizan en la composición bituminosa modificada de la presente invención como aditivos, la resistencia de la composición bituminosa modificada así como la de la composición de revestimiento asfáltico obtenida mezclando dicha composición bituminosa modificada con una mezcla agregada de basalto, piedra caliza y calcita, aumenta.
Objeto de la invención
Un objeto de la presente invención es producir una composición bituminosa modificada de alta calidad usando, como aditivos, coque de petróleo, un subproducto de un procedimiento de refinería, y extracto, un subproducto unitario de aceite base, y crear un aumento sistemático y medible del grado de rendimiento del bitumen según la norma Superpave.
Otro objeto de la invención es aumentar la resistencia del asfalto en el cual la composición bituminosa modificada se usa como materia prima aglutinante y disminuir dichos problemas en carreteras asfaltadas como grietas térmicas, grietas por fatiga y ahuellamiento.
Otro objeto de la invención es proporcionar un procedimiento para producir una composición bituminosa modificada que minimice los efectos nocivos de las sustancias sobre el medio ambiente, procesando los aditivos contenidos en las mismas de manera estable y no sometiéndolos a procesos de combustión.
Otro objeto adicional de la invención es obtener una composición bituminosa modificada con un coste reducido, gracias a que los aditivos que contiene tienen un coste unitario menor que otros aditivos del estado de la técnica y bitumen puro, con una calidad/rendimiento/resistencia superior a la de los demás en comparación con el bitumen puro y el asfalto, y con un mayor volumen de producción.
Incluso otro objeto más de la invención es aumentar la viabilidad de los trabajos de escalado de aditivos/mezcla ya que el tamaño de partícula del coque de petróleo usado como aditivo es mayor que el de las cenizas volantes.
Descripción de la invención
En refinerías de petróleo, además de diferentes combustibles obtenidos por tratamiento del petróleo crudo, también se obtiene bitumen inutilizable como combustible. El bitumen se utiliza en carreteras asfaltadas o en el sector de la construcción como material aislante. En carreteras asfaltadas en las que se incluye bitumen en la composición como materia prima aglutinante, se experimentan problemas tales como grietas térmicas, grietas por fatiga y ahuellamiento. Por lo tanto, con la presente invención, se proporciona una composición bituminosa modificada resistente que reduce especialmente dichos problemas.
La composición del bitumen modificado de acuerdo con la presente invención contiene bitumen de grado de pavimentación sin aditivos de al menos 55 % en peso y con una penetración en el intervalo de 40 a 110 según la norma EN 1426. Asimismo, la composición bituminosa de la invención comprende coque de petróleo (preferentemente un subproducto de la unidad de coquización retardada), como un aditivo, en el intervalo de 1 %-40 % en peso, preferentemente 5 %-30 % en peso y con un tamaño de partícula de menos de 300 micrómetros, preferentemente en el intervalo de 25-150 micrómetros. Después de triturar el aditivo coque de petróleo en el intervalo de tamaño de grano deseado, este se mezcla directamente con el bitumen sin someterse a ningún procesamiento adicional (es decir, sin combustión). Por tanto, contrariamente a las aplicaciones en las que se añaden cenizas volantes al bitumen, la producción del bitumen modificado de la invención es más segura y más respetuosa con el medio ambiente. Además, con el aditivo añadido al bitumen en la composición bituminosa modificada de la presente invención, aumenta la resistencia del bitumen. De esta manera, se evitan fisuras térmicas, fisuras por fatiga y problemas de ahuellamiento en carreteras asfaltadas construidas mezclando la composición bituminosa modificada con una mezcla de agregado de basalto, piedra caliza y calcita. Dicha composición bituminosa modificada comprende extracto que tiene una densidad de 8-17 API y una viscosidad de 35-300 SSU y que es un subproducto de una unidad de aceite base generada a partir de la producción de aceite base para husillo, aceite base neutro ligero, aceite base lubricante pesado o aceite base neutro pesado, como un aditivo. De forma detallada, dicho extracto se obtiene como un subproducto en la conversión de un destilado para husillo, ligero,
lubricante pesado o pesado obtenido a partir del producto de fondo de la destilación atmosférica en una unidad de destilación al vacío, en un refinado para husillo, ligero, lubricante pesado o pesado en una unidad de extracción de furfural. A continuación el refinado para husillo, ligero, lubricante pesado o pesado se convierte en aceite base para husillo, aceite base neutro ligero, aceite base lubricante pesado o aceite base neutro pesado en una unidad de descerado. Preferentemente, dicho extracto está presente en la composición en una cantidad del 2 % al 5 % en peso.
En la invención, el aditivo coque de petróleo comprende al menos 80 % en peso de carbono, 0,5 %-6 % en peso de hidrógeno, como máximo 8 % en peso de azufre y 0,5 %-4 % en peso de nitrógeno. Se observa en las pruebas que tal grado de coque de petróleo aumenta aún más la resistencia del bitumen.
Un procedimiento para producir la composición bituminosa modificada de la invención incluye las siguientes etapas; - calentar el bitumen de 130 °C a 140 °C durante 2,5 a 3,5 horas con el fin de fluidificarlo y suministrarlo en un tanque principal de 160 °C a 170 °C,
- añadir un extracto y coque de petróleo, respectivamente, al bitumen, como aditivos, con el fin de obtener una fase fluida y una mezcla homogénea,
- dejar reposar la mezcla durante al menos 2-4 minutos cada vez que se le añade un aditivo en la cantidad de 1 % en peso, con el fin de evitar que dichos aditivos se aglomeren,
- agitar a 250 ± 25 rpm solo con un agitador de varilla hasta que se agregue la cantidad deseada de aditivo, - obtener la composición bituminosa modificada agitando la mezcla durante 1,5 a 2,5 horas después de que se añaden los aditivos, con el agitador de varilla ajustado a 250 ± 25 rpm y el homogeneizador ajustado a 2800 ± 25 rpm.
En la invención, el bitumen se calienta preferentemente a 135 °C durante 3 horas y se suministra a un tanque principal preferentemente a 165 °C. Adicionalmente, el agitador de varilla funciona preferentemente a 250 rpm y el homogeneizador funciona a 2800 rpm, y el último procedimiento de agitación se continúa durante 2 horas. Dicho homogeneizador recibe la muestra del fondo del tanque y la devuelve a la región superior, de manera que se obtiene una mezcla homogénea en aquellas regiones cercanas a las paredes internas del tanque.
A continuación se resumen ejemplos de la composición bituminosa modificada de la invención con diferentes contenidos, y trabajos de diseño de asfalto realizados utilizando las composiciones bituminosas modificadas proporcionadas en estos ejemplos.
Ejemplo 1; En una realización ilustrativa de la invención, la composición bituminosa modificada comprende 20 % en peso de coque de petróleo, 2,5 % en peso de extracto y 77,5 % en peso de bitumen con una penetración de 50 a 70 de acuerdo con la norma EN 1426. Los resultados de dicha composición bituminosa modificada obtenida de acuerdo con las normas EN 12591 (Bitumen de calidad pavimentación) y AASHTO MP 1 (SUPERPAVE) se presentan en la Tabla 1. Como se presenta en la tabla 1, con el procedimiento del Ejemplo 1, se puede obtener un grado de rendimiento de PG 64-22.

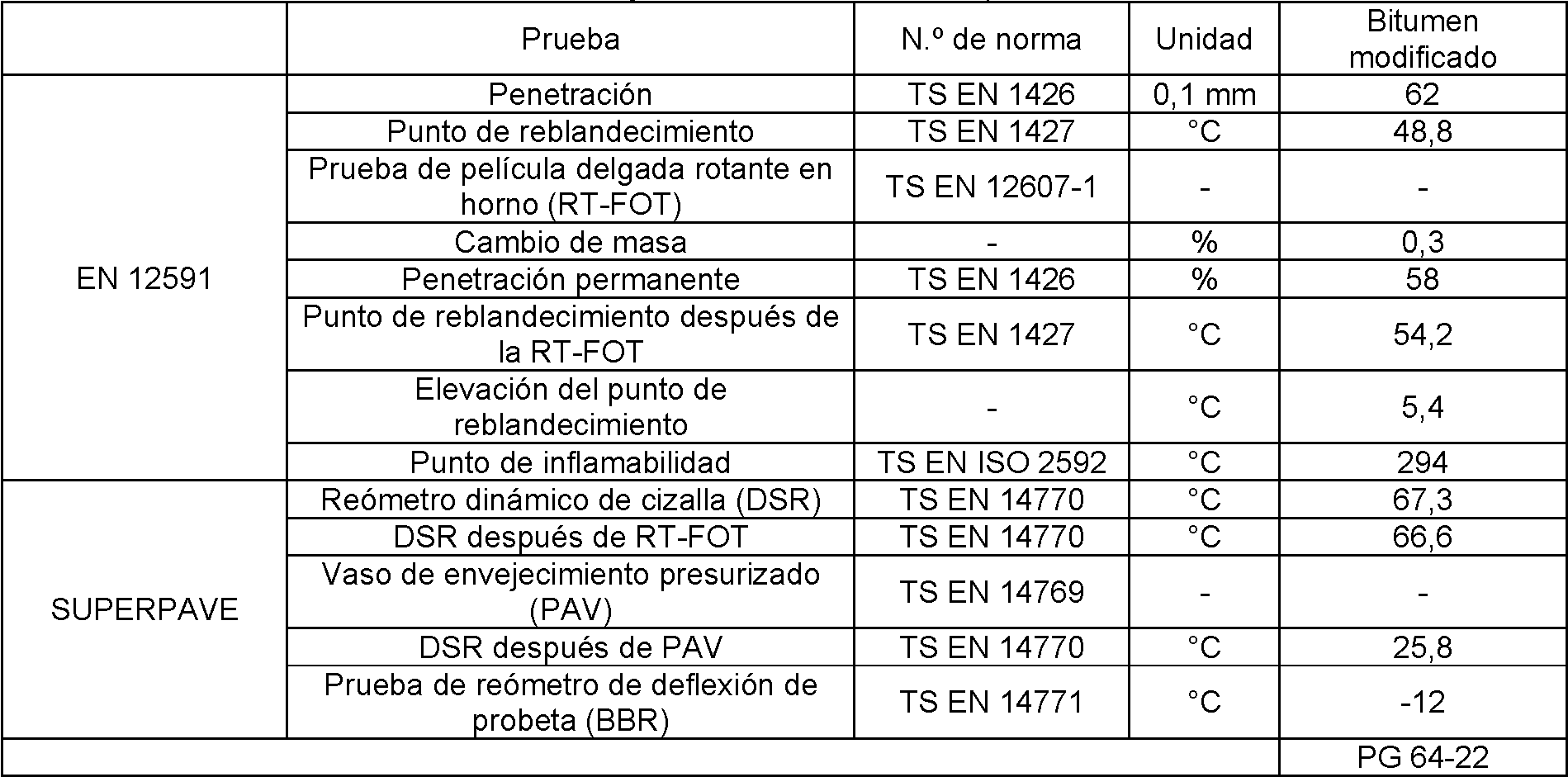

Tabla 1. Resultados de EN 12591 SUPERPAVE de la com osición bituminosa modificada
Ejemplo 2; no de acuerdo con la invención, la composición bituminosa modificada comprende 20 % en peso de coque de petróleo y 80 % en peso de bitumen con una penetración de 70 a 100 de acuerdo con la norma EN 1426.
Los resultados de dicha composición bituminosa modificada obtenida de acuerdo con las normas EN 12591 (bitumen de calidad pavimentación) se presentan en la Tabla 2.
Tabla 2. Resultados se ún la norma EN 12591 de la com osición bituminosa modificada
Ejemplo 3; no de acuerdo con la invención, la composición bituminosa modificada comprende 30 % en peso de coque de petróleo y 70 % en peso de bitumen con una penetración de 50 a 70 de acuerdo con la norma EN 1426. La Tabla 3 muestra las comparaciones de las pruebas de dicha composición bituminosa modificada y composición bituminosa sin aditivos realizadas de acuerdo con la norma SUPERPAVE.
Tabla 3. Resultados de SUPERPAVE de la com osición bituminosa modificada
De acuerdo con los resultados de la Tabla 3, es evidente que el valor del reómetro dinámico de cizalla (valor de rendimiento a alta temperatura) del bitumen modificado obtenido en el ejemplo relevante se aproxima a 82, que es el valor máximo de la norma Superpave. En otras palabras, el rendimiento a alta temperatura del bitumen modificado de la presente invención es bastante alto.
Ejemplo 4; no de acuerdo con la invención, la composición bituminosa modificada comprende 30 % en peso de coque de petróleo y 70 % en peso de bitumen con una penetración de 70 a 100 de acuerdo con la norma EN 1426. La Tabla 4 muestra las comparaciones de las pruebas de dicha composición bituminosa modificada y bitumen sin aditivos realizadas de acuerdo con la norma SUPERPAVE. Por consiguiente, con el procedimiento del Ejemplo 4, se puede obtener un bitumen modificado de alta calidad de grado de rendimiento de PG 76-16.
Tabla 4. Resultados de SUPERPAVE de la com osición bituminosa modificada
En una realización preferida de la presente invención, la composición bituminosa modificada del Ejemplo 1 se mezcla con una mezcla de agregado de basalto, piedra caliza y calcita, cuyas características se dan en las Tablas 5 y 6, para su uso en carreteras asfaltadas.
T l . r rí i l r n l r i ñ f l
T l . Pr rin r r i n l mzl
La Tabla 7 muestra los datos de los trabajos de diseño de revestimientos asfálticos que comprenden bitumen sin aditivos y el bitumen modificado preparado con la composición del Ejemplo 1, y los resultados de los trabajos de durabilidad/caracterización realizados de acuerdo con la Especificación técnica de carreteras 2013.
Tabla 7. Diseño y resultados de durabilidad de revestimientos asfálticos que comprenden bitumen sin aditivos y el bitumen modificado rearado con el Eemlo 1
continuación
En otra realización preferida de la presente invención, la composición bituminosa modificada preparada de acuerdo con el Ejemplo 2 se mezcla con una mezcla de agregado de basalto, piedra caliza y calcita, cuyas características se dan en las Tablas 5 y 6, para su uso en carreteras asfaltadas. La Tabla 8 muestra los datos y los resultados de durabilidad de los trabajos de diseño de asfalto.
Tabla 8. Diseño y resultados de durabilidad de revestimientos asfálticos que comprenden bitumen sin aditivos y el bitumen modificado re arado con el Eem lo 2
De acuerdo con los datos obtenidos, se determina que la composición bituminosa modificada presenta un mejor rendimiento en las propiedades del asfalto que el bitumen sin aditivos, y esta se puede usar en la construcción de carreteras como producto comercial. Dado que el coque de petróleo y el extracto se utilizan en la composición bituminosa modificada de la presente invención como aditivos, la resistencia de la composición bituminosa modificada y la del asfalto obtenido usando la composición bituminosa modificada aumenta. El efecto del bitumen sobre el ahuellamiento, las fisuras por fatiga y térmicas que se consideran las causas de degradación de los revestimientos asfálticos es del 40 %, 60 % y 90 %, respectivamente. Como se ve en las Tablas 7 y 8, se logra un aumento del 15 % en la resistencia al desprendimiento del agregado (EN TS EN 12697-11) que es uno de los parámetros significativos que simulan deterioros en las carreteras y en los resultados de la prueba de ahuellamiento (EN TS EN 12697-22), en comparación con los trabajos con bitumen puro. Por lo tanto, una de las principales
ventajas de la invención es proporcionar refinerías que produzcan tanto bitumen como coque de petróleo y extraigan un nuevo producto modificado y un procedimiento de producción. Asimismo, dado que el coque de petróleo utilizado como aditivo es un producto de una refinería de petróleo, se reduce la dependencia de la refinería de fuentes extranjeras y se obtiene un funcionamiento eficaz de la refinería.
Se realizan pruebas de estabilidad para determinar si las composiciones de bitumen modificado de la presente invención son adecuadas para el almacenamiento y transporte, y se observa que la composición bituminosa modificada del Ejemplo 1, si se almacena tanto con agitación como sin agitación, mantiene su homogeneidad antes de su adición al asfalto (durante el almacenamiento en el campo de la refinería y/o el transporte a las plantas de asfalto). Después de mantener la composición bituminosa modificada del Ejemplo 1 a 160 °C durante 10 días, sin agitar, se toman muestras de diferentes puntos para realizar las mediciones de los puntos de penetración y reblandecimiento, cuyos resultados se dan en la Tabla 9.
Tabte agitar
Otra medida para la determinación de la estabilidad durante el almacenamiento es aplicar el procedimiento de la norma EN 13399. En esta norma, las muestras tomadas de los puntos inferior y superior del bitumen mantenido a 180 °C durante 3 días, sin agitar, se miden para determinar el punto de reblandecimiento; y si la diferencia entre el punto inferior y superior es de 5 °C e inferior, la muestra se considera estable. La Tabla 10 representa los resultados de la norma EN 13399 aplicada al bitumen modificado según la invención.
T l 1. M i i n l n r l n imi n ni n l n rm EN 1
Los resultados muestran que dado que las condiciones de producción pueden dar lugar a productos modificados con distribución homogénea, se demuestra que se puede utilizar como parámetros de almacenamiento en períodos de almacenamiento a largo plazo. Si no se agita y se mantiene a 160 °C, no se observa degradación en la homogeneidad del producto hasta 10 días. Asimismo, también se ve, en los análisis realizados según la norma, que el producto es estable.
Claims (14)
1. Una composición bituminosa modificada adecuada para ser utilizada como materia prima aglutinante en carreteras asfaltadas y que contiene bitumen con una penetración en el intervalo de 40 a 110 según la norma EN 1426, caracterizada porque comprende coque de petróleo con un tamaño de partícula menor de 300 micrómetros y extracto que tiene una densidad de 8-17 API y una viscosidad de 35-300 SSU y que es un subproducto de una unidad de aceite base generado a partir de la producción de aceite base para husillo, aceite base neutro ligero, aceite base lubricante pesado o aceite base neutro pesado.
2. Una composición bituminosa modificada de acuerdo con la reivindicación 1, caracterizada por comprender al menos 55 % en peso de bitumen, de 1 % a 40 % en peso de coque de petróleo y de 2 % a 5 % en peso de extracto.
3. Una composición bituminosa modificada de acuerdo con la reivindicación 2, caracterizada porque dicho coque de petróleo está en el intervalo de 5 % a 30 % en peso y tiene un tamaño de partícula de 25-150 micrómetros.
4. Una composición bituminosa modificada de acuerdo con las reivindicaciones 1 a 3, caracterizada por comprender 20 % en peso de coque de petróleo, 2,5 % en peso de extracto y 77,5 % en peso de bitumen con una penetración de 50 a 70.
5. Una composición bituminosa modificada de acuerdo con la reivindicación 1, caracterizada porque dicho coque de petróleo comprende al menos 80 % en peso de carbono, 0,5 %-6 % en peso de hidrógeno, como máximo 8 % en peso de azufre y 0,5 %-4 % en peso de nitrógeno.
6. Un procedimiento de producción de una composición bituminosa modificada adecuada para ser utilizada como materia prima aglutinante en carreteras asfaltadas y que contiene bitumen y con una penetración en el intervalo de 40 a 110 según la norma EN 1426, caracterizado por comprender las siguientes etapas de procedimiento:
- calentar el bitumen de 130 °C a 140 °C durante 2,5 a 3,5 horas con el fin de fluidificarlo y suministrarlo en un tanque principal de 160 °C a 170 °C,
- añadir extracto, que tiene una densidad de 8-17 API y una viscosidad de 35-300 SSU y que es un subproducto de una unidad de aceite base generado a partir de la producción de aceite base para husillo, aceite base neutro ligero, aceite base lubricante pesado o aceite base neutro pesado y coque de petróleo con un tamaño de partícula de menos de 300 micrómetros, respectivamente, al bitumen, como aditivos, con el fin de obtener una fase fluida y una mezcla homogénea,
- agitar solo con un agitador de varilla hasta que se agregue la cantidad deseada de aditivo,
- obtener la composición bituminosa modificada agitando la mezcla durante 1,5 a 2,5 horas después de que se añaden los aditivos, estando el agitador de varilla y el homogeneizador ajustados.
7. Un procedimiento de producción de acuerdo con la reivindicación 6, caracterizado porque dicho bitumen se calienta a 135 °C durante 3 horas y se suministra a un tanque principal a 165 °C.
8. Un procedimiento de producción de acuerdo con la reivindicación 6, caracterizado por comprender la etapa de dejar que la mezcla repose durante al menos 2-4 minutos cada vez que se le añade un aditivo en una cantidad de 1 % en peso, con el fin de evitar que dichos aditivos se aglomeren.
9. Un procedimiento de producción de acuerdo con la reivindicación 6, caracterizado porque el dicho agitador de varilla funciona a 250 ± 25 rpm y el homogeneizador funciona a 2800 ± 25 rpm, y el último procedimiento de agitación se continúa durante 2 horas.
10. Un procedimiento de producción de acuerdo con la reivindicación 6, caracterizado porque dicho bitumen es al menos el 55 % en peso, el coque de petróleo es del 1 % al 40 % en peso y el extracto es del 2 % al 5 % en peso.
11. Un procedimiento de producción de acuerdo con la reivindicación 10, caracterizado porque dicho coque de petróleo está en el intervalo de 5 % a 30 % en peso y tiene un tamaño de partícula de 25-150 micrómetros.
12. Un procedimiento de producción de acuerdo con las reivindicaciones 6 a 11, caracterizado porque dicho coque de petróleo es el 20 % en peso, el extracto es el 2,5 % en peso y el bitumen es el 77,5 % en peso y con una penetración de 50 a 70.
13. Un procedimiento de producción de acuerdo con la reivindicación 6, caracterizado porque dicho coque de petróleo comprende al menos 80 % en peso de carbono, 0,5 %-6 % en peso de hidrógeno, como máximo 8 % en peso de azufre y 0,5 %-4 % en peso de nitrógeno.
14. Una composición de revestimiento asfáltico producida mezclando la composición bituminosa modificada obtenida de acuerdo con las reivindicaciones 1-13, con una mezcla de agregado de basalto, piedra caliza y calcita.
REFERENCIAS CITADAS EN LA DESCRIPCIÓN
La lista de referencias citada por el solicitante lo es solamente para utilidad del lector, no formando parte de los documentos de patente europeos. Aún cuando las referencias han sido cuidadosamente recopiladas, no pueden excluirse errores u omisiones y la OEP rechaza toda responsabilidad a este respecto.
Documentos de patente citados en la descripción
• US 5807478 A [0006] • US 8062413 B1 [0008]
• US 5449401 A [0007] [0008]
Applications Claiming Priority (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| TR201413421 | 2014-11-13 | ||
| PCT/TR2015/000312 WO2016076804A1 (en) | 2014-11-13 | 2015-09-09 | Petrocoke and extract-doped modified bitumen composition for use in production of asphalt and method of producing the same |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| ES2877155T3 true ES2877155T3 (es) | 2021-11-16 |
Family
ID=54365351
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| ES15788237T Active ES2877155T3 (es) | 2014-11-13 | 2015-09-09 | Composición bituminosa modificada dopada con coque de petróleo y extracto para su uso en la producción de asfalto y procedimiento de producción de la misma |
Country Status (5)
| Country | Link |
|---|---|
| US (1) | US10570285B2 (es) |
| EP (1) | EP3218431B1 (es) |
| CA (1) | CA2967796C (es) |
| ES (1) | ES2877155T3 (es) |
| WO (1) | WO2016076804A1 (es) |
Families Citing this family (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| TR201619993A1 (tr) * | 2016-12-29 | 2018-07-23 | Tuerkiye Petrol Rafinerileri Anonim Sirketi Tuepras | Bir modifiye bitüm karışımı ve bunun üretim yöntemi. |
Family Cites Families (13)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US3243311A (en) * | 1962-04-05 | 1966-03-29 | Exxon Research Engineering Co | Method of preparing improved asphalt aggregate structures comprising pretreating the aggregate with a polyvalent metal compound |
| US3802898A (en) * | 1968-11-13 | 1974-04-09 | Raffinage Cie Francaise | Hydrocarbon concrete mixture |
| US3801341A (en) * | 1971-09-17 | 1974-04-02 | Phillips Petroleum Co | Compositions for sealing pavement |
| GB8608302D0 (en) * | 1986-04-04 | 1986-05-08 | Shell Int Research | Preparation of bitumen |
| US5449401A (en) | 1994-09-06 | 1995-09-12 | Zuberer; Herman L. | Asphalt paving using fly-ash |
| US5807478A (en) | 1997-05-16 | 1998-09-15 | Exxon Research And Engineering Company | Bitumen modification using fly ash derived from bitumen coke |
| RU2141494C1 (ru) * | 1997-11-05 | 1999-11-20 | Производственно-коммерческое акционерное общество закрытого типа "Люберит" | Способ получения битумно-полимерной композиции для рулонного кровельного и гидроизоляционного материалов |
| US6440205B1 (en) * | 2000-05-23 | 2002-08-27 | Rock Binders, Inc. | Paving binders and manufacturing methods |
| US20080271639A1 (en) * | 2007-05-04 | 2008-11-06 | Sierra Process Systems, Inc. | Addition of spent activated carbon to asphalt compositions and to coking units as feedstock or quencher |
| US7811373B2 (en) | 2007-09-28 | 2010-10-12 | Sierra Process Systems, Inc. | Incorporation of heat-treated recycled tire rubber in asphalt compositions |
| US8062413B1 (en) | 2010-11-01 | 2011-11-22 | Saudi Arabian Oil Company | Utilization of heavy oil fly ash to improve asphalt binder and asphalt concrete performance |
| US20140014000A1 (en) * | 2012-07-15 | 2014-01-16 | Owens Corning Intellectual Capital, Llc | System and method for manufacturing asphalt products with recycled asphalt shingles |
| CN103305014B (zh) * | 2013-05-06 | 2015-08-26 | 中国海洋石油总公司 | 一种sbs改性沥青及其制备方法 |
-
2015
- 2015-09-09 ES ES15788237T patent/ES2877155T3/es active Active
- 2015-09-09 US US15/525,891 patent/US10570285B2/en active Active
- 2015-09-09 EP EP15788237.4A patent/EP3218431B1/en active Active
- 2015-09-09 CA CA2967796A patent/CA2967796C/en active Active
- 2015-09-09 WO PCT/TR2015/000312 patent/WO2016076804A1/en not_active Ceased
Also Published As
| Publication number | Publication date |
|---|---|
| EP3218431B1 (en) | 2021-04-14 |
| US10570285B2 (en) | 2020-02-25 |
| US20170327689A1 (en) | 2017-11-16 |
| CA2967796C (en) | 2018-06-19 |
| CA2967796A1 (en) | 2016-05-19 |
| WO2016076804A1 (en) | 2016-05-19 |
| EP3218431A1 (en) | 2017-09-20 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| Pereira et al. | Warm mix asphalt: Chemical additives’ effects on bitumen properties and limestone aggregates mixture compactibility | |
| Hamzah et al. | Evaluation of the potential of Sasobit® to reduce required heat energy and CO2 emission in the asphalt industry | |
| Abdullah et al. | Engineering properties of asphalt binders containing nanoclay and chemical warm-mix asphalt additives | |
| JP4118805B2 (ja) | 舗装用バインダー用硫黄添加剤及び製造方法 | |
| ES2402437T3 (es) | Modificadores de asfalto para Aplicaciones de "Mezcla Tibia" que incluyen promotor de adhesión | |
| US8895641B2 (en) | Sulfur modified asphalt for warm mix applications | |
| AU2009200180B2 (en) | Paving binders and manufacturing methods | |
| CN105143326B (zh) | 利用聚乙烯蜡增强硫磺强化沥青的性能 | |
| US6440205B1 (en) | Paving binders and manufacturing methods | |
| Essawy et al. | Environmentally friendly road construction | |
| Liu et al. | Rheological properties of warm mix asphalt binders and warm mix asphalt binders containing polyphosphoric acid | |
| Çeloğlu et al. | Effects of various biochars on the high temperature performance of bituminous binder | |
| AU2001259257A1 (en) | Paving binders and manufacturing methods | |
| Ahmad et al. | Effect of Bio based rejuvenator on mix design, Energy consumption and GHG Emission of High RAP Mixture | |
| Feitosa et al. | Evaluation of sun-oxidized carnauba wax as warm mix asphalt additive | |
| Anochie-Boateng¹ et al. | Use of waste crushed glass for the production of hot-mix asphalt | |
| WO2014016656A2 (en) | Synthetic modifier for hot asphaltic mixes for road paving and method of making same | |
| US10570285B2 (en) | Petrocoke and extract-doped modified bitumen composition for use in production of asphalt and method of producing the same | |
| Zhou et al. | Successful high RAP mixes designed with balanced rutting and cracking requirements | |
| CA2857152A1 (en) | Upgrading deasphalting residue to high performance asphalt | |
| Ismael et al. | Asphalt binders employ various organic additives: physical and rheological qualitie: physical and rheological qualities | |
| Yero et al. | Evaluation of bitumen properties modified with additive | |
| Feitosa et al. | Evaluation of Carnauba waxes in warm mix asphalt technology | |
| Rodríguez-Alloza et al. | Master curves of crumb rubber modified binders containing montan waxes as warm mix asphalt additives | |
| Kamal et al. | Rheological Characterization of Asphalt Binders Containing Rejuvenated Reclaimed Asphalt Pavement |
