ES2883652T3 - Uso de materiales de cara de impresión en película para envases poliméricos - Google Patents

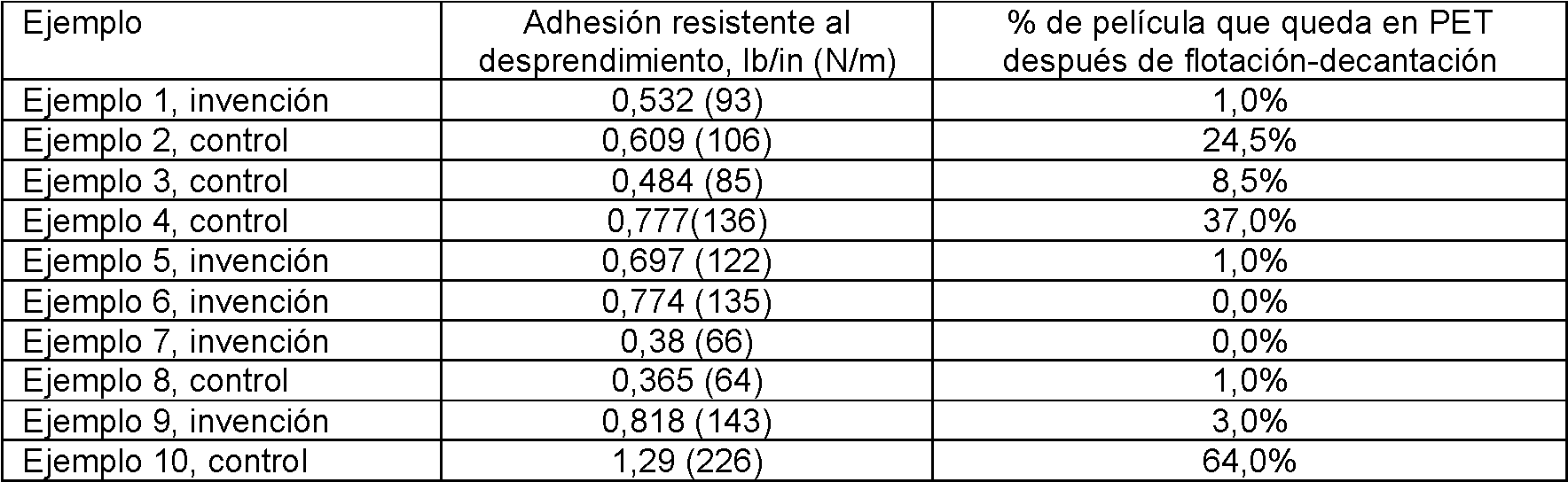

Uso de materiales de cara de impresión en película para envases poliméricos Download PDFInfo
- Publication number
- ES2883652T3 ES2883652T3 ES15852564T ES15852564T ES2883652T3 ES 2883652 T3 ES2883652 T3 ES 2883652T3 ES 15852564 T ES15852564 T ES 15852564T ES 15852564 T ES15852564 T ES 15852564T ES 2883652 T3 ES2883652 T3 ES 2883652T3
- Authority
- ES
- Spain
- Prior art keywords
- acrylate
- methacrylate
- acid dihydrazide
- film
- combinations
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
- 239000000463 material Substances 0.000 title claims description 8
- 238000004806 packaging method and process Methods 0.000 title description 6
- 239000000203 mixture Substances 0.000 claims abstract description 58
- 239000000178 monomer Substances 0.000 claims abstract description 40
- 239000004820 Pressure-sensitive adhesive Substances 0.000 claims abstract description 28
- -1 acrylate sec-butyl Chemical compound 0.000 claims abstract description 26
- 238000004064 recycling Methods 0.000 claims abstract description 15
- 150000001299 aldehydes Chemical class 0.000 claims abstract description 14
- NIXOWILDQLNWCW-UHFFFAOYSA-M Acrylate Chemical compound [O-]C(=O)C=C NIXOWILDQLNWCW-UHFFFAOYSA-M 0.000 claims abstract description 12
- 229920001519 homopolymer Polymers 0.000 claims abstract description 12
- 150000002576 ketones Chemical group 0.000 claims abstract description 12
- 230000009477 glass transition Effects 0.000 claims abstract description 10
- BAPJBEWLBFYGME-UHFFFAOYSA-N Methyl acrylate Chemical compound COC(=O)C=C BAPJBEWLBFYGME-UHFFFAOYSA-N 0.000 claims abstract description 8
- 238000012360 testing method Methods 0.000 claims abstract description 8
- GOXQRTZXKQZDDN-UHFFFAOYSA-N 2-Ethylhexyl acrylate Chemical compound CCCCC(CC)COC(=O)C=C GOXQRTZXKQZDDN-UHFFFAOYSA-N 0.000 claims abstract description 7
- CQEYYJKEWSMYFG-UHFFFAOYSA-N butyl acrylate Chemical compound CCCCOC(=O)C=C CQEYYJKEWSMYFG-UHFFFAOYSA-N 0.000 claims abstract description 6
- OAKJQQAXSVQMHS-UHFFFAOYSA-N hydrazine group Chemical group NN OAKJQQAXSVQMHS-UHFFFAOYSA-N 0.000 claims abstract description 6
- 238000010526 radical polymerization reaction Methods 0.000 claims abstract description 6
- JIGUQPWFLRLWPJ-UHFFFAOYSA-N Ethyl acrylate Chemical compound CCOC(=O)C=C JIGUQPWFLRLWPJ-UHFFFAOYSA-N 0.000 claims abstract description 5
- LNMQRPPRQDGUDR-UHFFFAOYSA-N hexyl prop-2-enoate Chemical compound CCCCCCOC(=O)C=C LNMQRPPRQDGUDR-UHFFFAOYSA-N 0.000 claims abstract description 5
- PNJWIWWMYCMZRO-UHFFFAOYSA-N pent‐4‐en‐2‐one Natural products CC(=O)CC=C PNJWIWWMYCMZRO-UHFFFAOYSA-N 0.000 claims abstract description 5
- VBHXIMACZBQHPX-UHFFFAOYSA-N 2,2,2-trifluoroethyl prop-2-enoate Chemical compound FC(F)(F)COC(=O)C=C VBHXIMACZBQHPX-UHFFFAOYSA-N 0.000 claims abstract description 4
- AEPWOCLBLLCOGZ-UHFFFAOYSA-N 2-cyanoethyl prop-2-enoate Chemical compound C=CC(=O)OCCC#N AEPWOCLBLLCOGZ-UHFFFAOYSA-N 0.000 claims abstract description 4
- FWWXYLGCHHIKNY-UHFFFAOYSA-N 2-ethoxyethyl prop-2-enoate Chemical compound CCOCCOC(=O)C=C FWWXYLGCHHIKNY-UHFFFAOYSA-N 0.000 claims abstract description 4
- WDQMWEYDKDCEHT-UHFFFAOYSA-N 2-ethylhexyl 2-methylprop-2-enoate Chemical compound CCCCC(CC)COC(=O)C(C)=C WDQMWEYDKDCEHT-UHFFFAOYSA-N 0.000 claims abstract description 4
- HFCUBKYHMMPGBY-UHFFFAOYSA-N 2-methoxyethyl prop-2-enoate Chemical compound COCCOC(=O)C=C HFCUBKYHMMPGBY-UHFFFAOYSA-N 0.000 claims abstract description 4
- CFVWNXQPGQOHRJ-UHFFFAOYSA-N 2-methylpropyl prop-2-enoate Chemical compound CC(C)COC(=O)C=C CFVWNXQPGQOHRJ-UHFFFAOYSA-N 0.000 claims abstract description 4
- LVGFPWDANALGOY-UHFFFAOYSA-N 8-methylnonyl prop-2-enoate Chemical compound CC(C)CCCCCCCOC(=O)C=C LVGFPWDANALGOY-UHFFFAOYSA-N 0.000 claims abstract description 4
- CERQOIWHTDAKMF-UHFFFAOYSA-N Methacrylic acid Chemical compound CC(=C)C(O)=O CERQOIWHTDAKMF-UHFFFAOYSA-N 0.000 claims abstract description 4
- GCTPMLUUWLLESL-UHFFFAOYSA-N benzyl prop-2-enoate Chemical compound C=CC(=O)OCC1=CC=CC=C1 GCTPMLUUWLLESL-UHFFFAOYSA-N 0.000 claims abstract description 4
- FWLDHHJLVGRRHD-UHFFFAOYSA-N decyl prop-2-enoate Chemical compound CCCCCCCCCCOC(=O)C=C FWLDHHJLVGRRHD-UHFFFAOYSA-N 0.000 claims abstract description 4
- GMSCBRSQMRDRCD-UHFFFAOYSA-N dodecyl 2-methylprop-2-enoate Chemical compound CCCCCCCCCCCCOC(=O)C(C)=C GMSCBRSQMRDRCD-UHFFFAOYSA-N 0.000 claims abstract description 4
- LNCPIMCVTKXXOY-UHFFFAOYSA-N hexyl 2-methylprop-2-enoate Chemical compound CCCCCCOC(=O)C(C)=C LNCPIMCVTKXXOY-UHFFFAOYSA-N 0.000 claims abstract description 4
- PBOSTUDLECTMNL-UHFFFAOYSA-N lauryl acrylate Chemical compound CCCCCCCCCCCCOC(=O)C=C PBOSTUDLECTMNL-UHFFFAOYSA-N 0.000 claims abstract description 4
- HMZGPNHSPWNGEP-UHFFFAOYSA-N octadecyl 2-methylprop-2-enoate Chemical compound CCCCCCCCCCCCCCCCCCOC(=O)C(C)=C HMZGPNHSPWNGEP-UHFFFAOYSA-N 0.000 claims abstract description 4
- NZIDBRBFGPQCRY-UHFFFAOYSA-N octyl 2-methylprop-2-enoate Chemical compound CCCCCCCCOC(=O)C(C)=C NZIDBRBFGPQCRY-UHFFFAOYSA-N 0.000 claims abstract description 4
- LYBIZMNPXTXVMV-UHFFFAOYSA-N propan-2-yl prop-2-enoate Chemical compound CC(C)OC(=O)C=C LYBIZMNPXTXVMV-UHFFFAOYSA-N 0.000 claims abstract description 4
- 238000010998 test method Methods 0.000 claims abstract description 4
- 239000004094 surface-active agent Substances 0.000 claims description 15
- 229920000139 polyethylene terephthalate Polymers 0.000 claims description 12
- 239000005020 polyethylene terephthalate Substances 0.000 claims description 12
- 239000002253 acid Substances 0.000 claims description 9
- HGINCPLSRVDWNT-UHFFFAOYSA-N Acrolein Chemical compound C=CC=O HGINCPLSRVDWNT-UHFFFAOYSA-N 0.000 claims description 8
- 125000005396 acrylic acid ester group Chemical group 0.000 claims description 8
- 239000003431 cross linking reagent Substances 0.000 claims description 8
- OMNKZBIFPJNNIO-UHFFFAOYSA-N n-(2-methyl-4-oxopentan-2-yl)prop-2-enamide Chemical compound CC(=O)CC(C)(C)NC(=O)C=C OMNKZBIFPJNNIO-UHFFFAOYSA-N 0.000 claims description 8
- 150000002148 esters Chemical class 0.000 claims description 7
- IBVAQQYNSHJXBV-UHFFFAOYSA-N adipic acid dihydrazide Chemical compound NNC(=O)CCCCC(=O)NN IBVAQQYNSHJXBV-UHFFFAOYSA-N 0.000 claims description 6
- 239000011203 carbon fibre reinforced carbon Substances 0.000 claims description 5
- 239000004800 polyvinyl chloride Substances 0.000 claims description 5
- 229920000915 polyvinyl chloride Polymers 0.000 claims description 5
- 239000004743 Polypropylene Substances 0.000 claims description 4
- ZWLIYXJBOIDXLL-UHFFFAOYSA-N decanedihydrazide Chemical compound NNC(=O)CCCCCCCCC(=O)NN ZWLIYXJBOIDXLL-UHFFFAOYSA-N 0.000 claims description 4
- SWXVUIWOUIDPGS-UHFFFAOYSA-N diacetone alcohol Chemical compound CC(=O)CC(C)(C)O SWXVUIWOUIDPGS-UHFFFAOYSA-N 0.000 claims description 4
- 229920001155 polypropylene Polymers 0.000 claims description 4
- LMAUULKNZLEMGN-UHFFFAOYSA-N 1-ethyl-3,5-dimethylbenzene Chemical compound CCC1=CC(C)=CC(C)=C1 LMAUULKNZLEMGN-UHFFFAOYSA-N 0.000 claims description 3
- 125000000094 2-phenylethyl group Chemical group [H]C1=C([H])C([H])=C(C([H])=C1[H])C([H])([H])C([H])([H])* 0.000 claims description 3
- 150000001735 carboxylic acids Chemical class 0.000 claims description 3
- 229920001903 high density polyethylene Polymers 0.000 claims description 3
- 239000004700 high-density polyethylene Substances 0.000 claims description 3
- 125000000468 ketone group Chemical group 0.000 claims description 3
- PNXMTCDJUBJHQJ-UHFFFAOYSA-N propyl prop-2-enoate Chemical compound CCCOC(=O)C=C PNXMTCDJUBJHQJ-UHFFFAOYSA-N 0.000 claims description 3
- ZNGSVRYVWHOWLX-KHFUBBAMSA-N (1r,2s)-2-(methylamino)-1-phenylpropan-1-ol;hydrate Chemical compound O.CN[C@@H](C)[C@H](O)C1=CC=CC=C1.CN[C@@H](C)[C@H](O)C1=CC=CC=C1 ZNGSVRYVWHOWLX-KHFUBBAMSA-N 0.000 claims description 2
- SNVRDQORMVVQBI-OWOJBTEDSA-N (e)-but-2-enedihydrazide Chemical compound NNC(=O)\C=C\C(=O)NN SNVRDQORMVVQBI-OWOJBTEDSA-N 0.000 claims description 2
- SNVRDQORMVVQBI-UPHRSURJSA-N (z)-but-2-enedihydrazide Chemical compound NNC(=O)\C=C/C(=O)NN SNVRDQORMVVQBI-UPHRSURJSA-N 0.000 claims description 2
- UKZHBVCUYMBTLS-UHFFFAOYSA-N 1-hydroxybutane-1,2,4-tricarbohydrazide Chemical compound NNC(=O)CCC(C(=O)NN)C(O)C(=O)NN UKZHBVCUYMBTLS-UHFFFAOYSA-N 0.000 claims description 2
- DHEJIZSVHGOKMJ-UHFFFAOYSA-N 2-ethenylbenzaldehyde Chemical compound C=CC1=CC=CC=C1C=O DHEJIZSVHGOKMJ-UHFFFAOYSA-N 0.000 claims description 2
- NEWFQHAOPHWBPR-UHFFFAOYSA-N 2-methylidenebutanedihydrazide Chemical compound NNC(=O)CC(=C)C(=O)NN NEWFQHAOPHWBPR-UHFFFAOYSA-N 0.000 claims description 2
- STNJBCKSHOAVAJ-UHFFFAOYSA-N Methacrolein Chemical compound CC(=C)C=O STNJBCKSHOAVAJ-UHFFFAOYSA-N 0.000 claims description 2
- QSBINWBNXWAVAK-PSXMRANNSA-N PE-NMe(16:0/16:0) Chemical compound CCCCCCCCCCCCCCCC(=O)OC[C@H](COP(O)(=O)OCCNC)OC(=O)CCCCCCCCCCCCCCC QSBINWBNXWAVAK-PSXMRANNSA-N 0.000 claims description 2
- 239000004793 Polystyrene Substances 0.000 claims description 2
- 125000003118 aryl group Chemical group 0.000 claims description 2
- IKWQWOFXRCUIFT-UHFFFAOYSA-N benzene-1,2-dicarbohydrazide Chemical compound NNC(=O)C1=CC=CC=C1C(=O)NN IKWQWOFXRCUIFT-UHFFFAOYSA-N 0.000 claims description 2
- UTTHLMXOSUFZCQ-UHFFFAOYSA-N benzene-1,3-dicarbohydrazide Chemical compound NNC(=O)C1=CC=CC(C(=O)NN)=C1 UTTHLMXOSUFZCQ-UHFFFAOYSA-N 0.000 claims description 2
- ALHNLFMSAXZKRC-UHFFFAOYSA-N benzene-1,4-dicarbohydrazide Chemical compound NNC(=O)C1=CC=C(C(=O)NN)C=C1 ALHNLFMSAXZKRC-UHFFFAOYSA-N 0.000 claims description 2
- IJAFWADEAZYIAB-UHFFFAOYSA-N butane-1,1,4-tricarbohydrazide Chemical compound NNC(=O)CCCC(C(=O)NN)C(=O)NN IJAFWADEAZYIAB-UHFFFAOYSA-N 0.000 claims description 2
- GYUUSKNFKGENRA-UHFFFAOYSA-N butane-1,2,4-tricarbohydrazide Chemical compound NNC(=O)CCC(C(=O)NN)CC(=O)NN GYUUSKNFKGENRA-UHFFFAOYSA-N 0.000 claims description 2
- HCOMFAYPHBFMKU-UHFFFAOYSA-N butanedihydrazide Chemical compound NNC(=O)CCC(=O)NN HCOMFAYPHBFMKU-UHFFFAOYSA-N 0.000 claims description 2
- XEVRDFDBXJMZFG-UHFFFAOYSA-N carbonyl dihydrazine Chemical compound NNC(=O)NN XEVRDFDBXJMZFG-UHFFFAOYSA-N 0.000 claims description 2
- MLUCVPSAIODCQM-NSCUHMNNSA-N crotonaldehyde Chemical compound C\C=C\C=O MLUCVPSAIODCQM-NSCUHMNNSA-N 0.000 claims description 2
- MLUCVPSAIODCQM-UHFFFAOYSA-N crotonaldehyde Natural products CC=CC=O MLUCVPSAIODCQM-UHFFFAOYSA-N 0.000 claims description 2
- SWRGUMCEJHQWEE-UHFFFAOYSA-N ethanedihydrazide Chemical compound NNC(=O)C(=O)NN SWRGUMCEJHQWEE-UHFFFAOYSA-N 0.000 claims description 2
- 125000001301 ethoxy group Chemical group [H]C([H])([H])C([H])([H])O* 0.000 claims description 2
- ZKTHHTPIXIAUAV-UHFFFAOYSA-N heptane-1,3,7-tricarbohydrazide Chemical compound NNC(=O)CCCCC(C(=O)NN)CCC(=O)NN ZKTHHTPIXIAUAV-UHFFFAOYSA-N 0.000 claims description 2
- SIFXXCJMWMUZDI-UHFFFAOYSA-N hexane-1,3,6-tricarbohydrazide Chemical compound NNC(=O)CCCC(C(=O)NN)CCC(=O)NN SIFXXCJMWMUZDI-UHFFFAOYSA-N 0.000 claims description 2
- GRRZJICHEMKFRZ-UHFFFAOYSA-N pentane-1,2,5-tricarbohydrazide Chemical compound NNC(=O)CCCC(C(=O)NN)CC(=O)NN GRRZJICHEMKFRZ-UHFFFAOYSA-N 0.000 claims description 2
- LGYJSPMYALQHBL-UHFFFAOYSA-N pentanedihydrazide Chemical compound NNC(=O)CCCC(=O)NN LGYJSPMYALQHBL-UHFFFAOYSA-N 0.000 claims description 2
- 229920002223 polystyrene Polymers 0.000 claims description 2
- 150000003839 salts Chemical class 0.000 claims description 2
- 150000005215 alkyl ethers Chemical class 0.000 claims 1
- 239000003795 chemical substances by application Substances 0.000 abstract description 2
- HPSGLFKWHYAKSF-UHFFFAOYSA-N 2-phenylethyl prop-2-enoate Chemical compound C=CC(=O)OCCC1=CC=CC=C1 HPSGLFKWHYAKSF-UHFFFAOYSA-N 0.000 abstract 1
- 239000004971 Cross linker Substances 0.000 abstract 1
- 125000004123 n-propyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])* 0.000 abstract 1
- 229920006280 packaging film Polymers 0.000 abstract 1
- 239000012785 packaging film Substances 0.000 abstract 1
- 239000000839 emulsion Substances 0.000 description 12
- 238000000034 method Methods 0.000 description 10
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 10
- 229920003023 plastic Polymers 0.000 description 7
- 239000004033 plastic Substances 0.000 description 7
- 150000001875 compounds Chemical class 0.000 description 6
- CIHOLLKRGTVIJN-UHFFFAOYSA-N tert‐butyl hydroperoxide Chemical compound CC(C)(C)OO CIHOLLKRGTVIJN-UHFFFAOYSA-N 0.000 description 6
- 239000003638 chemical reducing agent Substances 0.000 description 5
- VHUUQVKOLVNVRT-UHFFFAOYSA-N Ammonium hydroxide Chemical compound [NH4+].[OH-] VHUUQVKOLVNVRT-UHFFFAOYSA-N 0.000 description 4
- 239000000908 ammonium hydroxide Substances 0.000 description 4
- 239000003999 initiator Substances 0.000 description 4
- 238000006116 polymerization reaction Methods 0.000 description 4
- XWGJFPHUCFXLBL-UHFFFAOYSA-M rongalite Chemical compound [Na+].OCS([O-])=O XWGJFPHUCFXLBL-UHFFFAOYSA-M 0.000 description 4
- 239000000758 substrate Substances 0.000 description 4
- 239000003054 catalyst Substances 0.000 description 3
- 238000006243 chemical reaction Methods 0.000 description 3
- 239000000080 wetting agent Substances 0.000 description 3
- PMBXCGGQNSVESQ-UHFFFAOYSA-N 1-Hexanethiol Chemical compound CCCCCCS PMBXCGGQNSVESQ-UHFFFAOYSA-N 0.000 description 2
- SMZOUWXMTYCWNB-UHFFFAOYSA-N 2-(2-methoxy-5-methylphenyl)ethanamine Chemical compound COC1=CC=C(C)C=C1CCN SMZOUWXMTYCWNB-UHFFFAOYSA-N 0.000 description 2
- NIXOWILDQLNWCW-UHFFFAOYSA-N 2-Propenoic acid Natural products OC(=O)C=C NIXOWILDQLNWCW-UHFFFAOYSA-N 0.000 description 2
- NECRQCBKTGZNMH-UHFFFAOYSA-N 3,5-dimethylhex-1-yn-3-ol Chemical compound CC(C)CC(C)(O)C#C NECRQCBKTGZNMH-UHFFFAOYSA-N 0.000 description 2
- CYUZOYPRAQASLN-UHFFFAOYSA-N 3-prop-2-enoyloxypropanoic acid Chemical compound OC(=O)CCOC(=O)C=C CYUZOYPRAQASLN-UHFFFAOYSA-N 0.000 description 2
- SOGAXMICEFXMKE-UHFFFAOYSA-N Butylmethacrylate Chemical compound CCCCOC(=O)C(C)=C SOGAXMICEFXMKE-UHFFFAOYSA-N 0.000 description 2
- VZCYOOQTPOCHFL-OWOJBTEDSA-N Fumaric acid Chemical compound OC(=O)\C=C\C(O)=O VZCYOOQTPOCHFL-OWOJBTEDSA-N 0.000 description 2
- 150000001412 amines Chemical class 0.000 description 2
- 230000008901 benefit Effects 0.000 description 2
- 239000003518 caustics Substances 0.000 description 2
- 238000007720 emulsion polymerization reaction Methods 0.000 description 2
- 238000011065 in-situ storage Methods 0.000 description 2
- 238000002372 labelling Methods 0.000 description 2
- 239000004816 latex Substances 0.000 description 2
- 229920000126 latex Polymers 0.000 description 2
- 238000004519 manufacturing process Methods 0.000 description 2
- 239000007800 oxidant agent Substances 0.000 description 2
- 230000001590 oxidative effect Effects 0.000 description 2
- 150000002978 peroxides Chemical class 0.000 description 2
- 239000003505 polymerization initiator Substances 0.000 description 2
- 239000003755 preservative agent Substances 0.000 description 2
- 238000012216 screening Methods 0.000 description 2
- VZCYOOQTPOCHFL-UHFFFAOYSA-N trans-butenedioic acid Natural products OC(=O)C=CC(O)=O VZCYOOQTPOCHFL-UHFFFAOYSA-N 0.000 description 2
- 238000005406 washing Methods 0.000 description 2
- PSGCQDPCAWOCSH-UHFFFAOYSA-N (4,7,7-trimethyl-3-bicyclo[2.2.1]heptanyl) prop-2-enoate Chemical compound C1CC2(C)C(OC(=O)C=C)CC1C2(C)C PSGCQDPCAWOCSH-UHFFFAOYSA-N 0.000 description 1
- 239000001124 (E)-prop-1-ene-1,2,3-tricarboxylic acid Substances 0.000 description 1
- OVSKIKFHRZPJSS-UHFFFAOYSA-N 2,4-D Chemical compound OC(=O)COC1=CC=C(Cl)C=C1Cl OVSKIKFHRZPJSS-UHFFFAOYSA-N 0.000 description 1
- JAHNSTQSQJOJLO-UHFFFAOYSA-N 2-(3-fluorophenyl)-1h-imidazole Chemical compound FC1=CC=CC(C=2NC=CN=2)=C1 JAHNSTQSQJOJLO-UHFFFAOYSA-N 0.000 description 1
- SJIXRGNQPBQWMK-UHFFFAOYSA-N 2-(diethylamino)ethyl 2-methylprop-2-enoate Chemical compound CCN(CC)CCOC(=O)C(C)=C SJIXRGNQPBQWMK-UHFFFAOYSA-N 0.000 description 1
- JKNCOURZONDCGV-UHFFFAOYSA-N 2-(dimethylamino)ethyl 2-methylprop-2-enoate Chemical compound CN(C)CCOC(=O)C(C)=C JKNCOURZONDCGV-UHFFFAOYSA-N 0.000 description 1
- BEWCNXNIQCLWHP-UHFFFAOYSA-N 2-(tert-butylamino)ethyl 2-methylprop-2-enoate Chemical compound CC(=C)C(=O)OCCNC(C)(C)C BEWCNXNIQCLWHP-UHFFFAOYSA-N 0.000 description 1
- WROUWQQRXUBECT-UHFFFAOYSA-N 2-ethylacrylic acid Chemical compound CCC(=C)C(O)=O WROUWQQRXUBECT-UHFFFAOYSA-N 0.000 description 1
- RUMACXVDVNRZJZ-UHFFFAOYSA-N 2-methylpropyl 2-methylprop-2-enoate Chemical compound CC(C)COC(=O)C(C)=C RUMACXVDVNRZJZ-UHFFFAOYSA-N 0.000 description 1
- AYKYXWQEBUNJCN-UHFFFAOYSA-N 3-methylfuran-2,5-dione Chemical compound CC1=CC(=O)OC1=O AYKYXWQEBUNJCN-UHFFFAOYSA-N 0.000 description 1
- AQWSFUIGRSMCST-UHFFFAOYSA-N 3-pyridin-3-ylsulfonyl-5-(trifluoromethyl)chromen-2-one Chemical compound N1=CC(=CC=C1)S(=O)(=O)C=1C(OC2=CC=CC(=C2C=1)C(F)(F)F)=O AQWSFUIGRSMCST-UHFFFAOYSA-N 0.000 description 1
- CIWBSHSKHKDKBQ-JLAZNSOCSA-N Ascorbic acid Natural products OC[C@H](O)[C@H]1OC(=O)C(O)=C1O CIWBSHSKHKDKBQ-JLAZNSOCSA-N 0.000 description 1
- RUPBZQFQVRMKDG-UHFFFAOYSA-M Didecyldimethylammonium chloride Chemical compound [Cl-].CCCCCCCCCC[N+](C)(C)CCCCCCCCCC RUPBZQFQVRMKDG-UHFFFAOYSA-M 0.000 description 1
- 241000196324 Embryophyta Species 0.000 description 1
- 240000002989 Euphorbia neriifolia Species 0.000 description 1
- CWYNVVGOOAEACU-UHFFFAOYSA-N Fe2+ Chemical class [Fe+2] CWYNVVGOOAEACU-UHFFFAOYSA-N 0.000 description 1
- WOBHKFSMXKNTIM-UHFFFAOYSA-N Hydroxyethyl methacrylate Chemical compound CC(=C)C(=O)OCCO WOBHKFSMXKNTIM-UHFFFAOYSA-N 0.000 description 1
- CERQOIWHTDAKMF-UHFFFAOYSA-M Methacrylate Chemical compound CC(=C)C([O-])=O CERQOIWHTDAKMF-UHFFFAOYSA-M 0.000 description 1
- LSDPWZHWYPCBBB-UHFFFAOYSA-N Methanethiol Chemical group SC LSDPWZHWYPCBBB-UHFFFAOYSA-N 0.000 description 1
- VVQNEPGJFQJSBK-UHFFFAOYSA-N Methyl methacrylate Chemical compound COC(=O)C(C)=C VVQNEPGJFQJSBK-UHFFFAOYSA-N 0.000 description 1
- 229910019142 PO4 Inorganic materials 0.000 description 1
- 239000004698 Polyethylene Substances 0.000 description 1
- OFOBLEOULBTSOW-UHFFFAOYSA-N Propanedioic acid Natural products OC(=O)CC(O)=O OFOBLEOULBTSOW-UHFFFAOYSA-N 0.000 description 1
- ULUAUXLGCMPNKK-UHFFFAOYSA-N Sulfobutanedioic acid Chemical class OC(=O)CC(C(O)=O)S(O)(=O)=O ULUAUXLGCMPNKK-UHFFFAOYSA-N 0.000 description 1
- VEPKQEUBKLEPRA-UHFFFAOYSA-N VX-745 Chemical compound FC1=CC(F)=CC=C1SC1=NN2C=NC(=O)C(C=3C(=CC=CC=3Cl)Cl)=C2C=C1 VEPKQEUBKLEPRA-UHFFFAOYSA-N 0.000 description 1
- IAXXETNIOYFMLW-COPLHBTASA-N [(1s,3s,4s)-4,7,7-trimethyl-3-bicyclo[2.2.1]heptanyl] 2-methylprop-2-enoate Chemical compound C1C[C@]2(C)[C@@H](OC(=O)C(=C)C)C[C@H]1C2(C)C IAXXETNIOYFMLW-COPLHBTASA-N 0.000 description 1
- 150000007513 acids Chemical class 0.000 description 1
- 229940091181 aconitic acid Drugs 0.000 description 1
- 239000000654 additive Substances 0.000 description 1
- 239000000853 adhesive Substances 0.000 description 1
- 230000001070 adhesive effect Effects 0.000 description 1
- 150000001298 alcohols Chemical class 0.000 description 1
- 150000008051 alkyl sulfates Chemical class 0.000 description 1
- 150000008064 anhydrides Chemical class 0.000 description 1
- 125000000129 anionic group Chemical group 0.000 description 1
- 239000003945 anionic surfactant Substances 0.000 description 1
- 125000005228 aryl sulfonate group Chemical group 0.000 description 1
- 235000010323 ascorbic acid Nutrition 0.000 description 1
- 229960005070 ascorbic acid Drugs 0.000 description 1
- 239000011668 ascorbic acid Substances 0.000 description 1
- 125000000751 azo group Chemical group [*]N=N[*] 0.000 description 1
- AOJOEFVRHOZDFN-UHFFFAOYSA-N benzyl 2-methylprop-2-enoate Chemical compound CC(=C)C(=O)OCC1=CC=CC=C1 AOJOEFVRHOZDFN-UHFFFAOYSA-N 0.000 description 1
- 229920006378 biaxially oriented polypropylene Polymers 0.000 description 1
- 239000011127 biaxially oriented polypropylene Substances 0.000 description 1
- BPOZNMOEPOHHSC-UHFFFAOYSA-N butyl prop-2-enoate;prop-2-enoic acid Chemical compound OC(=O)C=C.CCCCOC(=O)C=C BPOZNMOEPOHHSC-UHFFFAOYSA-N 0.000 description 1
- BVKZGUZCCUSVTD-UHFFFAOYSA-N carbonic acid Chemical compound OC(O)=O BVKZGUZCCUSVTD-UHFFFAOYSA-N 0.000 description 1
- 125000002091 cationic group Chemical group 0.000 description 1
- 239000003093 cationic surfactant Substances 0.000 description 1
- 239000012986 chain transfer agent Substances 0.000 description 1
- GTZCVFVGUGFEME-IWQZZHSRSA-N cis-aconitic acid Chemical compound OC(=O)C\C(C(O)=O)=C\C(O)=O GTZCVFVGUGFEME-IWQZZHSRSA-N 0.000 description 1
- HNEGQIOMVPPMNR-IHWYPQMZSA-N citraconic acid Chemical compound OC(=O)C(/C)=C\C(O)=O HNEGQIOMVPPMNR-IHWYPQMZSA-N 0.000 description 1
- 229940018557 citraconic acid Drugs 0.000 description 1
- 238000010276 construction Methods 0.000 description 1
- 238000007796 conventional method Methods 0.000 description 1
- 238000001816 cooling Methods 0.000 description 1
- LDHQCZJRKDOVOX-NSCUHMNNSA-N crotonic acid Chemical compound C\C=C\C(O)=O LDHQCZJRKDOVOX-NSCUHMNNSA-N 0.000 description 1
- OIWOHHBRDFKZNC-UHFFFAOYSA-N cyclohexyl 2-methylprop-2-enoate Chemical compound CC(=C)C(=O)OC1CCCCC1 OIWOHHBRDFKZNC-UHFFFAOYSA-N 0.000 description 1
- KBLWLMPSVYBVDK-UHFFFAOYSA-N cyclohexyl prop-2-enoate Chemical compound C=CC(=O)OC1CCCCC1 KBLWLMPSVYBVDK-UHFFFAOYSA-N 0.000 description 1
- 150000001991 dicarboxylic acids Chemical class 0.000 description 1
- 239000006185 dispersion Substances 0.000 description 1
- 239000004815 dispersion polymer Substances 0.000 description 1
- WNAHIZMDSQCWRP-UHFFFAOYSA-N dodecane-1-thiol Chemical compound CCCCCCCCCCCCS WNAHIZMDSQCWRP-UHFFFAOYSA-N 0.000 description 1
- 239000003995 emulsifying agent Substances 0.000 description 1
- 230000001804 emulsifying effect Effects 0.000 description 1
- SUPCQIBBMFXVTL-UHFFFAOYSA-N ethyl 2-methylprop-2-enoate Chemical compound CCOC(=O)C(C)=C SUPCQIBBMFXVTL-UHFFFAOYSA-N 0.000 description 1
- 238000011156 evaluation Methods 0.000 description 1
- 230000001747 exhibiting effect Effects 0.000 description 1
- 239000012634 fragment Substances 0.000 description 1
- 239000001530 fumaric acid Substances 0.000 description 1
- 125000000524 functional group Chemical group 0.000 description 1
- 239000011521 glass Substances 0.000 description 1
- LNEPOXFFQSENCJ-UHFFFAOYSA-N haloperidol Chemical compound C1CC(O)(C=2C=CC(Cl)=CC=2)CCN1CCCC(=O)C1=CC=C(F)C=C1 LNEPOXFFQSENCJ-UHFFFAOYSA-N 0.000 description 1
- ZNAOFAIBVOMLPV-UHFFFAOYSA-N hexadecyl 2-methylprop-2-enoate Chemical compound CCCCCCCCCCCCCCCCOC(=O)C(C)=C ZNAOFAIBVOMLPV-UHFFFAOYSA-N 0.000 description 1
- 150000004698 iron complex Chemical class 0.000 description 1
- 159000000014 iron salts Chemical class 0.000 description 1
- 229940119545 isobornyl methacrylate Drugs 0.000 description 1
- TYQCGQRIZGCHNB-JLAZNSOCSA-N l-ascorbic acid Chemical compound OC[C@H](O)[C@H]1OC(O)=C(O)C1=O TYQCGQRIZGCHNB-JLAZNSOCSA-N 0.000 description 1
- 238000009533 lab test Methods 0.000 description 1
- 239000007788 liquid Substances 0.000 description 1
- VZCYOOQTPOCHFL-UPHRSURJSA-N maleic acid Chemical compound OC(=O)\C=C/C(O)=O VZCYOOQTPOCHFL-UPHRSURJSA-N 0.000 description 1
- 239000011976 maleic acid Substances 0.000 description 1
- FPYJFEHAWHCUMM-UHFFFAOYSA-N maleic anhydride Chemical compound O=C1OC(=O)C=C1 FPYJFEHAWHCUMM-UHFFFAOYSA-N 0.000 description 1
- 229910000000 metal hydroxide Inorganic materials 0.000 description 1
- 150000004692 metal hydroxides Chemical class 0.000 description 1
- 125000002496 methyl group Chemical group [H]C([H])([H])* 0.000 description 1
- LVHBHZANLOWSRM-UHFFFAOYSA-N methylenebutanedioic acid Natural products OC(=O)CC(=C)C(O)=O LVHBHZANLOWSRM-UHFFFAOYSA-N 0.000 description 1
- 238000002156 mixing Methods 0.000 description 1
- 150000002763 monocarboxylic acids Chemical class 0.000 description 1
- 239000002736 nonionic surfactant Substances 0.000 description 1
- 238000010899 nucleation Methods 0.000 description 1
- KZCOBXFFBQJQHH-UHFFFAOYSA-N octane-1-thiol Chemical compound CCCCCCCCS KZCOBXFFBQJQHH-UHFFFAOYSA-N 0.000 description 1
- 239000005022 packaging material Substances 0.000 description 1
- JRKICGRDRMAZLK-UHFFFAOYSA-L persulfate group Chemical group S(=O)(=O)([O-])OOS(=O)(=O)[O-] JRKICGRDRMAZLK-UHFFFAOYSA-L 0.000 description 1
- QIWKUEJZZCOPFV-UHFFFAOYSA-N phenyl 2-methylprop-2-enoate Chemical compound CC(=C)C(=O)OC1=CC=CC=C1 QIWKUEJZZCOPFV-UHFFFAOYSA-N 0.000 description 1
- 235000021317 phosphate Nutrition 0.000 description 1
- 229920000058 polyacrylate Polymers 0.000 description 1
- 229920000573 polyethylene Polymers 0.000 description 1
- 229920001296 polysiloxane Polymers 0.000 description 1
- 230000002335 preservative effect Effects 0.000 description 1
- BOQSSGDQNWEFSX-UHFFFAOYSA-N propan-2-yl 2-methylprop-2-enoate Chemical compound CC(C)OC(=O)C(C)=C BOQSSGDQNWEFSX-UHFFFAOYSA-N 0.000 description 1
- 238000010992 reflux Methods 0.000 description 1
- 230000003763 resistance to breakage Effects 0.000 description 1
- 230000035945 sensitivity Effects 0.000 description 1
- 238000000926 separation method Methods 0.000 description 1
- HRZFUMHJMZEROT-UHFFFAOYSA-L sodium disulfite Chemical compound [Na+].[Na+].[O-]S(=O)S([O-])(=O)=O HRZFUMHJMZEROT-UHFFFAOYSA-L 0.000 description 1
- 229940001584 sodium metabisulfite Drugs 0.000 description 1
- 235000010262 sodium metabisulphite Nutrition 0.000 description 1
- 239000007787 solid Substances 0.000 description 1
- 239000000126 substance Substances 0.000 description 1
- 125000001273 sulfonato group Chemical class [O-]S(*)(=O)=O 0.000 description 1
- 150000003467 sulfuric acid derivatives Chemical class 0.000 description 1
- SJMYWORNLPSJQO-UHFFFAOYSA-N tert-butyl 2-methylprop-2-enoate Chemical compound CC(=C)C(=O)OC(C)(C)C SJMYWORNLPSJQO-UHFFFAOYSA-N 0.000 description 1
- ISXSCDLOGDJUNJ-UHFFFAOYSA-N tert-butyl prop-2-enoate Chemical compound CC(C)(C)OC(=O)C=C ISXSCDLOGDJUNJ-UHFFFAOYSA-N 0.000 description 1
- GTZCVFVGUGFEME-UHFFFAOYSA-N trans-aconitic acid Natural products OC(=O)CC(C(O)=O)=CC(O)=O GTZCVFVGUGFEME-UHFFFAOYSA-N 0.000 description 1
- LDHQCZJRKDOVOX-UHFFFAOYSA-N trans-crotonic acid Natural products CC=CC(O)=O LDHQCZJRKDOVOX-UHFFFAOYSA-N 0.000 description 1
- 238000012546 transfer Methods 0.000 description 1
- 150000003628 tricarboxylic acids Chemical class 0.000 description 1
- PGQNYIRJCLTTOJ-UHFFFAOYSA-N trimethylsilyl 2-methylprop-2-enoate Chemical compound CC(=C)C(=O)O[Si](C)(C)C PGQNYIRJCLTTOJ-UHFFFAOYSA-N 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
- C09J133/00—Adhesives based on homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides, or nitriles thereof; Adhesives based on derivatives of such polymers
- C09J133/24—Homopolymers or copolymers of amides or imides
- C09J133/26—Homopolymers or copolymers of acrylamide or methacrylamide
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
- C09J7/00—Adhesives in the form of films or foils
- C09J7/30—Adhesives in the form of films or foils characterised by the adhesive composition
- C09J7/38—Pressure-sensitive adhesives [PSA]
- C09J7/381—Pressure-sensitive adhesives [PSA] based on macromolecular compounds obtained by reactions involving only carbon-to-carbon unsaturated bonds
- C09J7/385—Acrylic polymers
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B65—CONVEYING; PACKING; STORING; HANDLING THIN OR FILAMENTARY MATERIAL
- B65D—CONTAINERS FOR STORAGE OR TRANSPORT OF ARTICLES OR MATERIALS, e.g. BAGS, BARRELS, BOTTLES, BOXES, CANS, CARTONS, CRATES, DRUMS, JARS, TANKS, HOPPERS, FORWARDING CONTAINERS; ACCESSORIES, CLOSURES, OR FITTINGS THEREFOR; PACKAGING ELEMENTS; PACKAGES
- B65D65/00—Wrappers or flexible covers; Packaging materials of special type or form
- B65D65/02—Wrappers or flexible covers
- B65D65/14—Wrappers or flexible covers with areas coated with adhesive
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B65—CONVEYING; PACKING; STORING; HANDLING THIN OR FILAMENTARY MATERIAL
- B65D—CONTAINERS FOR STORAGE OR TRANSPORT OF ARTICLES OR MATERIALS, e.g. BAGS, BARRELS, BOTTLES, BOXES, CANS, CARTONS, CRATES, DRUMS, JARS, TANKS, HOPPERS, FORWARDING CONTAINERS; ACCESSORIES, CLOSURES, OR FITTINGS THEREFOR; PACKAGING ELEMENTS; PACKAGES
- B65D65/00—Wrappers or flexible covers; Packaging materials of special type or form
- B65D65/38—Packaging materials of special type or form
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F220/00—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical or a salt, anhydride ester, amide, imide or nitrile thereof
- C08F220/02—Monocarboxylic acids having less than ten carbon atoms; Derivatives thereof
- C08F220/10—Esters
- C08F220/12—Esters of monohydric alcohols or phenols
- C08F220/16—Esters of monohydric alcohols or phenols of phenols or of alcohols containing two or more carbon atoms
- C08F220/18—Esters of monohydric alcohols or phenols of phenols or of alcohols containing two or more carbon atoms with acrylic or methacrylic acids
- C08F220/1808—C8-(meth)acrylate, e.g. isooctyl (meth)acrylate or 2-ethylhexyl (meth)acrylate
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
- C09J133/00—Adhesives based on homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides, or nitriles thereof; Adhesives based on derivatives of such polymers
- C09J133/04—Homopolymers or copolymers of esters
- C09J133/06—Homopolymers or copolymers of esters of esters containing only carbon, hydrogen and oxygen, the oxygen atom being present only as part of the carboxyl radical
- C09J133/08—Homopolymers or copolymers of acrylic acid esters
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
- C09J133/00—Adhesives based on homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides, or nitriles thereof; Adhesives based on derivatives of such polymers
- C09J133/04—Homopolymers or copolymers of esters
- C09J133/14—Homopolymers or copolymers of esters of esters containing halogen, nitrogen, sulfur or oxygen atoms in addition to the carboxy oxygen
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
- C09J4/00—Adhesives based on organic non-macromolecular compounds having at least one polymerisable carbon-to-carbon unsaturated bond ; adhesives, based on monomers of macromolecular compounds of groups C09J183/00 - C09J183/16
-
- G—PHYSICS
- G09—EDUCATION; CRYPTOGRAPHY; DISPLAY; ADVERTISING; SEALS
- G09F—DISPLAYING; ADVERTISING; SIGNS; LABELS OR NAME-PLATES; SEALS
- G09F3/00—Labels, tag tickets, or similar identification or indication means; Seals; Postage or like stamps
- G09F3/08—Fastening or securing by means not forming part of the material of the label itself
- G09F3/10—Fastening or securing by means not forming part of the material of the label itself by an adhesive layer
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F220/00—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical or a salt, anhydride ester, amide, imide or nitrile thereof
- C08F220/02—Monocarboxylic acids having less than ten carbon atoms; Derivatives thereof
- C08F220/10—Esters
- C08F220/12—Esters of monohydric alcohols or phenols
- C08F220/16—Esters of monohydric alcohols or phenols of phenols or of alcohols containing two or more carbon atoms
- C08F220/18—Esters of monohydric alcohols or phenols of phenols or of alcohols containing two or more carbon atoms with acrylic or methacrylic acids
- C08F220/1804—C4-(meth)acrylate, e.g. butyl (meth)acrylate, isobutyl (meth)acrylate or tert-butyl (meth)acrylate
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F220/00—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical or a salt, anhydride ester, amide, imide or nitrile thereof
- C08F220/02—Monocarboxylic acids having less than ten carbon atoms; Derivatives thereof
- C08F220/10—Esters
- C08F220/12—Esters of monohydric alcohols or phenols
- C08F220/16—Esters of monohydric alcohols or phenols of phenols or of alcohols containing two or more carbon atoms
- C08F220/18—Esters of monohydric alcohols or phenols of phenols or of alcohols containing two or more carbon atoms with acrylic or methacrylic acids
- C08F220/1806—C6-(meth)acrylate, e.g. (cyclo)hexyl (meth)acrylate or phenyl (meth)acrylate
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
- C09J2301/00—Additional features of adhesives in the form of films or foils
- C09J2301/30—Additional features of adhesives in the form of films or foils characterized by the chemical, physicochemical or physical properties of the adhesive or the carrier
- C09J2301/302—Additional features of adhesives in the form of films or foils characterized by the chemical, physicochemical or physical properties of the adhesive or the carrier the adhesive being pressure-sensitive, i.e. tacky at temperatures inferior to 30°C
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
- C09J2301/00—Additional features of adhesives in the form of films or foils
- C09J2301/30—Additional features of adhesives in the form of films or foils characterized by the chemical, physicochemical or physical properties of the adhesive or the carrier
- C09J2301/312—Additional features of adhesives in the form of films or foils characterized by the chemical, physicochemical or physical properties of the adhesive or the carrier parameters being the characterizing feature
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
- C09J2433/00—Presence of (meth)acrylic polymer
- C09J2433/003—Presence of (meth)acrylic polymer in the primer coating
-
- G—PHYSICS
- G09—EDUCATION; CRYPTOGRAPHY; DISPLAY; ADVERTISING; SEALS
- G09F—DISPLAYING; ADVERTISING; SIGNS; LABELS OR NAME-PLATES; SEALS
- G09F3/00—Labels, tag tickets, or similar identification or indication means; Seals; Postage or like stamps
- G09F3/02—Forms or constructions
- G09F2003/023—Adhesive
- G09F2003/0241—Repositionable or pressure sensitive adhesive
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
- Y02P—CLIMATE CHANGE MITIGATION TECHNOLOGIES IN THE PRODUCTION OR PROCESSING OF GOODS
- Y02P20/00—Technologies relating to chemical industry
- Y02P20/50—Improvements relating to the production of bulk chemicals
- Y02P20/582—Recycling of unreacted starting or intermediate materials
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
- Y02W—CLIMATE CHANGE MITIGATION TECHNOLOGIES RELATED TO WASTEWATER TREATMENT OR WASTE MANAGEMENT
- Y02W30/00—Technologies for solid waste management
- Y02W30/50—Reuse, recycling or recovery technologies
- Y02W30/62—Plastics recycling; Rubber recycling
Landscapes
- Chemical & Material Sciences (AREA)
- Organic Chemistry (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Engineering & Computer Science (AREA)
- Health & Medical Sciences (AREA)
- Polymers & Plastics (AREA)
- Medicinal Chemistry (AREA)
- Mechanical Engineering (AREA)
- Theoretical Computer Science (AREA)
- General Physics & Mathematics (AREA)
- Physics & Mathematics (AREA)
- Adhesives Or Adhesive Processes (AREA)
- Adhesive Tapes (AREA)
- Addition Polymer Or Copolymer, Post-Treatments, Or Chemical Modifications (AREA)
- Macromolecular Compounds Obtained By Forming Nitrogen-Containing Linkages In General (AREA)
- Wrappers (AREA)
Abstract
Uso de un material de cara de impresión en película para envases poliméricos que comprende: una composición de adhesivo sensible a la presión que comprende una mezcla de monómeros, en el que la mezcla de monómeros comprende (a) al menos un monómero que puede someterse a polimerización por radicales libres y cuyo homopolímero tiene una temperatura de transición vítrea de menos de o igual a 10ºC que comprende al menos un éster de ácido (met)acrílico, seleccionado del grupo que consiste en acrilato de bencilo, acrilato de n-butilo, acrilato de sec-butilo, acrilato de cianoetilo, acrilato de iso-decilo, acrilato de n-decilo, acrilato de dodecilo, metacrilato de dodecilo, acrilato de 2-etoxietilo, acrilato de etilo, acrilato de 2-etilhexilo, metacrilato de 2-etilhexilo, acrilato de n- hexilo, metacrilato de hexilo, acrilato de isobutilo, acrilato de isopropilo, acrilato de 2-metoxietilo, acrilato de metilo, metacrilato de octadecilo, metacrilato de octilo, acrilato de 2-feniletilo, acrilato de n-propilo y acrilato de 2,2,2-trifluoroetilo y combinaciones de los mismos, (b) al menos un monómero mono-olefínicamente insaturado que tiene funcionalidad aldehído o cetona, y (c) una cantidad eficaz de al menos un agente de reticulación de polihidrazida que tiene funcionalidad hidrazina; en el que la composición de adhesivo sensible a la presión muestra un valor de adhesión resistente al desprendimiento de entre 70 N/m (0,4 lb/in) y 700 N/m (4 lb/in) medido según la designación de la ASTM, norma D3330, método de prueba para determinar la adhesión resistente al desprendimiento de cinta sensible a la presión; para lograr durante el reciclaje un porcentaje de película que queda en los envases poliméricos después de una prueba de flotación-decantación del el 0% al el 8% sometido a prueba tal como se describe en la descripción.
Description
DESCRIPCIÓN
Uso de materiales de cara de impresión en película para envases poliméricos
Datos de solicitud relacionada
Esta solicitud reivindica el beneficio de la solicitud estadounidense n.° 14/523380, presentada el 24 de octubre de 2014.
Campo de la invención
La presente invención según las reivindicaciones 1 a 14 se refiere al uso de materiales de cara de impresión diseñados para retirarse en el reciclaje de envases poliméricos.
Antecedentes de la invención
En los últimos años, el uso de envases poliméricos (por ejemplo, de poli(tereftalato de etileno) (PET), polietileno de alta densidad (HDPE), poli(cloruro de vinilo) (PVC), polipropileno (Pp) u otros tipos de plástico) ha aumentado debido a su ligereza y resistencia a la rotura. También ha aumentado el uso de etiquetas en película sensibles a la presión con sistemas de envases poliméricos debido al aspecto y resistencia a la humedad mejorados, y se desea la capacidad de reciclar tales materiales de envasado. Durante un procedimiento de reciclaje típico, se usa un baño cáustico caliente que contiene tensioactivo para desprender el copo de plástico triturado a partir de la etiqueta. Posteriormente, se separa el copo de plástico en un procedimiento de flotación-decantación a partir de la etiqueta retirada. La Asociación de recicladores de plástico tras el consumo (APR) ha establecido un protocolo para evaluar los sistemas de etiquetado para determinar su capacidad de reciclaje. No lograr retirar las etiquetas en película en el procedimiento de reciclaje estropea el color y reduce la claridad del PET reciclado.
Las etiquetas en película son más resistentes a las condiciones de reciclaje, lo cual conduce a una porción de la etiqueta todavía unida al final del procedimiento. Por tanto, será deseable que la etiqueta en película y el adhesivo se diseñen para desprenderse en la etapa de lavado del procedimiento de reciclaje y para separarse del PET en un líquido, mostrando una densidad relativa que permite la flotación o decantación de los componentes separados.
Los documentos US 2004/143058, US 2009/252959, US 4 529 772, US 5 563 241, US 2006/247367 y US 2014/069587 describen composiciones de PSA que tienen una alta adhesión resistente al desprendimiento a una gama de sustratos. El documento US 2014/069587 también describe la capacidad de reciclaje de materiales de cara de impresión basados en esas composiciones de PSA.
Por consiguiente, existe una necesidad de un adhesivo sensible a la presión (PSA) para etiquetas en película que pueda facilitar la separación en el procedimiento de reciclaje al tiempo que mantenga las propiedades de desempeño deseadas a lo largo de todo el ciclo de vida del artículo.
También existe una necesidad en la técnica de sistemas de envases poliméricos que puedan proporcionar un procedimiento de reciclaje que sea eficaz y rentable.
Sumario de la invención
Según las reivindicaciones 1 a 14, la presente invención se refiere al uso de un material de cara de impresión en película para envases poliméricos que comprende: una composición de adhesivo sensible a la presión que comprende una mezcla de monómeros, en el que la mezcla de monómeros comprende
(a) al menos un monómero que puede someterse a polimerización por radicales libres y cuyo homopolímero tiene una temperatura de transición vítrea de menos de o igual a 10°C que comprende al menos un éster de ácido (met)acrílico, seleccionado del grupo que consiste en acrilato de bencilo, acrilato de n-butilo, acrilato de sec-butilo, acrilato de cianoetilo, acrilato de iso-decilo, acrilato de n-decilo, acrilato de dodecilo, metacrilato de dodecilo, acrilato de 2-etoxietilo, acrilato de etilo, acrilato de 2-etilhexilo, metacrilato de 2-etilhexilo, acrilato de nhexilo, metacrilato de hexilo, acrilato de isobutilo, acrilato de isopropilo, acrilato de 2-metoxietilo, acrilato de metilo, metacrilato de octadecilo, metacrilato de octilo, acrilato de 2-feniletilo, acrilato de n-propilo y acrilato de 2,2,2-trifluoroetilo y combinaciones de los mismos,
(b) al menos un monómero mono-olefínicamente insaturado que tiene funcionalidad aldehído o cetona, y (c) una cantidad eficaz de al menos un agente de reticulación de polihidrazida que tiene funcionalidad hidrazina; en el que la composición de adhesivo sensible a la presión muestra un valor de adhesión resistente al desprendimiento de entre 70 N/m (0,4 lb/in) y 700 N/m (4 lb/in) medido según la designación de la ASTM, norma D3330, método de prueba para determinar la adhesión resistente al desprendimiento de cinta sensible a la
presión; para lograr durante el reciclaje un porcentaje de película que queda en los envases poliméricos después de una prueba de flotación-decantación del 0% al 8% sometido a prueba tal como se describe en “APR Screening Plastic Label and Closure Floatability Test for PET Bottles” (véase www.plasticsrecycling.org).
Sumario de la figura
La figura 1 es un diagrama de dispersión de adhesión resistente al desprendimiento frente a capacidad de reciclaje para composiciones de PSA de la invención y composiciones de PSA de control.
Descripción detallada de la invención
Las composiciones de PSA retirables útiles en la invención de las reivindicaciones 1 a 14 incluyen una dispersión de polímero acrílico que contiene una mezcla de monómeros que tiene (a) al menos un monómero que puede someterse a polimerización por radicales libres. En las reivindicaciones 1 a 14, la mezcla de monómeros incluye al menos un éster de ácido acrílico o éster de ácido de (met)acrilato cuyo homopolímero tiene una temperatura de transición vítrea (Tg) de menos de o igual a 10°C, y (b) al menos un monómero mono-olefínicamente insaturado que tiene un grupo aldehído o cetona. La emulsión de la invención se hace reaccionar con (c) una cantidad eficaz de al menos un agente de reticulación de polihidrazida.
En las reivindicaciones 1 a 14, el al menos un éster de ácido acrílico o éster de ácido de (met)acrilato cuyo homopolímero tiene una temperatura de transición vítrea (Tg) de menos de o igual a 10°C incluye acrilato de bencilo, acrilato de n-butilo, acrilato de sec-butilo, acrilato de cianoetilo, acrilato de iso-decilo, acrilato de n-decilo, acrilato de dodecilo, metacrilato de dodecilo, acrilato de 2-etoxietilo, acrilato de etilo, acrilato de 2-etilhexilo, metacrilato de 2-etilhexilo, acrilato de n-hexilo, metacrilato de hexilo, acrilato de isobutilo, acrilato de isopropilo, compuesto isotáctico, acrilato de 2-metoxietilo, acrilato de metilo, metacrilato de octadecilo, metacrilato de octilo, acrilato de 2-feniletilo, acrilato de n-propilo y acrilato de 2,2,2-trifluoroetilo, así como mezclas de los mismos. En una realización, la Tg del homopolímero de éster de ácido acrílico o éster de ácido de (met)acrilato es de entre -100°C y 10°C o entre -70°C y 10°C o entre -70°C y -10°C.
En una realización, el al menos un éster de ácido acrílico o éster de ácido de (met)acrilato cuyo homopolímero tiene una temperatura de transición vítrea (Tg) de igual a o menos de 10°C está presente en una cantidad del 50% en peso al 95% en peso o del 70% en peso al 90% en peso basándose en el peso de la mezcla de monómeros.
En una realización, el al menos un éster de ácido acrílico cuyo homopolímero tiene una temperatura de transición vítrea (Tg) de igual a o menos de 10°C incluye acrilato de 2-etilhexilo, acrilato de n-butilo o cualquier mezcla de los mismos.
Los monómeros mono-olefínicamente insaturados que tienen funcionalidad cetona o aldehído son monómeros que contienen un resto aldo o ceto y un doble enlace carbono-carbono polimerizable. Los ejemplos incluyen, pero no se limitan a, acroleína, metacroleína, vinilbenzaldehído, crotonaldehído, (met)acriloxialquilpropanales, acrilamida de diacetona (DAAM), acrilato de diacetona o cualquier mezcla o subconjunto de los mismos.
En una realización la cantidad de monómeros mono-olefínicamente insaturados que tienen funcionalidad aldehído o cetona está presente en una cantidad de >0,1% en peso o del 0,5 al 10% en peso o del 0,75% al 5% en peso, basándose en el peso de la mezcla de monómeros.
En una realización, los monómeros mono-olefínicamente insaturados que tienen funcionalidad cetona o aldehído incluyen acrilamida de diacetona, acrilato de diacetona, acroleína o cualquier mezcla de los mismos.
En una realización la mezcla de monómeros puede incluir opcionalmente uno o más ésteres de ácido acrílico o ésteres de ácido de (met)acrilato cuyo homopolímero tiene una Tg de más de 10°C tal como, por ejemplo de más de 10°C a aproximadamente 175°C. Los ejemplos incluyen, pero no se limitan a, metacrilato de bencilo, acrilato de t-butilo, metacrilato de 2-terc-butilaminoetilo, metacrilato de butilo, metacrilato de t-butilo, acrilato de ciclohexilo, metacrilato de ciclohexilo, metacrilato de dietilaminoetilo, metacrilato de dimetilaminoetilo, metacrilato de etilo, acrilato de hexadecilo, metacrilato de hexadecilo, acrilato de hexilo, metacrilato de 2-hidropropilo, metacrilato de 2-hidroxietilo, acrilato de isobornilo, metacrilato de isobornilo, metacrilato de isobutilo, metacrilato de isopropilo, metacrilato de metilo, compuesto atáctico, metacrilato de metilo, compuesto sindiotáctico, metacrilato de fenilo y metacrilato de trimetilsililo, así como mezclas o cualquier subconjunto de los mismos. En una realización, el al menos un éster de ácido acrílico o éster de ácido de (met)acrilato cuyo homopolímero tiene una temperatura de transición vítrea (Tg) de más de 10°C está presente en una cantidad de aproximadamente el 0% en peso a aproximadamente el 50% en peso, o de aproximadamente el 0% en peso a aproximadamente el 30% en peso basándose en el peso de la mezcla de monómeros.
En una realización, la mezcla de monómeros puede incluir uno o más ácidos carboxílicos etilénicamente insaturados. Los ejemplos incluyen, pero no se limitan a, ácidos monocarboxílicos monoetilénicamente insaturados tales como ácido acrílico, ácido metacrílico, ácido etacrílico, ácido crotónico y acrilato de carboxietilo, ácidos dicarboxílicos monoetilénicamente insaturados tales como ácido maleico, ácido fumárico, ácido itacónico y ácido citracónico, ácidos tricarboxílicos monoetilénicamente insaturados tales como ácido aconítico, y los derivados sustituidos con halógeno (por ejemplo, ácido alfacloracílico) y anhídridos de estos ácidos (por ejemplo, anhídrido maleico y anhídrido citracónico).
La composición de PSA útil en la invención puede comprender de aproximadamente el 0,5 a aproximadamente el 7% en peso o de aproximadamente el 1 a aproximadamente el 3% en peso de ácidos carboxílicos etilénicamente insaturados, basándose en el peso de la mezcla de monómeros.
En una realización, la composición de PSA útil en la invención puede incluir un agente de transferencia de cadena de alquil-mercaptano tal como un (alquil C6-C18)-mercaptano, por ejemplo n-hexil-mercaptano, n-octilmercaptano y n-dodecil-mercaptano. Cuando se usa, la composición de PSA de la invención puede comprender de aproximadamente el 0,01 a aproximadamente el 0,5% en peso de agentes de transferencia de cadena de mercaptano, basándose en el peso de la mezcla de monómeros.
El procedimiento para preparar las dispersiones útiles en la invención puede usar una fase continua (habitualmente agua) y otros componentes convencionales y conocidos en la técnica tales como iniciadores, agentes reductores, tensioactivos, catalizadores, agentes humectantes, agentes de reticulación, conservantes y similares. Por ejemplo, puede usarse cualquier iniciador de la polimerización soluble en agua convencional adecuado para la polimerización en emulsión. El % en peso típico de dichos iniciadores es de desde el 0,01% hasta el 2,0% en peso y preferiblemente del 0,01 a aproximadamente el 1,0% en peso basándose en el peso total de monómeros. Los ejemplos de iniciadores incluyen, pero no se limitan a, persulfatos, peróxidos, compuestos de azo y las mezclas de los mismos. Los iniciadores solubles en agua pueden usarse solos o en combinación con uno o más agentes reductores convencionales tales como, pero sin limitarse a, formaldehidosulfoxilato de sodio, metabisulfito de sodio, ácido ascórbico, sales ferrosas, sales de hierro queladas y similares.
Los sistemas de iniciadores de la polimerización solubles en agua son peróxidos usados en combinación con agentes reductores convencionales tales como sistemas basados en hidroperóxido de terc-butilo y formaldehidosulfoxilato de sodio con un catalizador de complejo férrico quelado.
Los ejemplos de sistemas de tensioactivos adecuados son los conocidos en la técnica e incluyen emulsionantes aniónicos, no iónicos, catiónicos o anfóteros y mezclas de los mismos. Los ejemplos de tensioactivos aniónicos incluyen, pero no se limitan a, sulfatos de alquilo, sulfatos de alcoholes etoxilados, sulfonatos de arilo, fosfatos de alcoholes etoxilados, sulfosuccinatos, sulfatos y sulfonatos de alquilfenoles etoxilados, y mezclas de los mismos. Los ejemplos de tensioactivos no iónicos incluyen, pero no se limitan a, alcoholes etoxilados, alquilfenoles etoxilados y mezclas de los mismos. Los ejemplos de tensioactivos catiónicos incluyen, pero no se limitan a, aminas grasas etoxiladas. En una realización, se usa química de tensioactivos reactivos que tienen un doble enlace carbono-carbono reactivo. Los ejemplos de químicas reactivas incluyen, pero no se limitan a, etoxilatos de alquilfenol que contienen sustituyentes alquenilo, compuestos de sal de sulfato de alquil éter de polioxialquileno-1 -(aliloximetilo), sales de poli(oxi-1,2-etanodiilo), alfa-sulfo-omega-[1-(hidroximetil)-2-(2-propeniloxi)etoxilo] (serie Adeka SR, comercialmente disponible de Adeka Corporation) y mezclas o subconjuntos de los mismos. En una realización, el tensioactivo reactivo incluye un tensioactivo reactivo de la serie Adeka SR. El peso típico del tensioactivo es del 0,2 al 5,0% en peso y más preferiblemente del 1,0 al 5,0% en peso y lo más preferiblemente del 1,0 al 3,0% en peso. Los tensioactivos se usan mediante métodos convencionales que se conocen bien en la técnica. En una realización, el procedimiento para preparar el PSA incluye la emulsificación de la mezcla de monómeros con el sistema de tensioactivo antes de la reacción de polimerización.
Tras la polimerización, se ajusta el pH de la emulsión de látex con una base adecuada que incluye, pero no se limitan a, hidróxidos de metal, hidróxido de amonio, aminas y mezclas de los mismos. El pH se ajusta a al menos 6,0, y más preferiblemente de 6,5 a 9,5, y lo más preferiblemente de 7,0 a 9,0. En una realización, la base adecuada es hidróxido de amonio.
La emulsión de PSA útil en la invención tiene un contenido en sólidos típico de desde aproximadamente el 30 hasta el 70% y preferiblemente del 40 al 55%. La polimerización puede llevarse a cabo a temperaturas típicas para la polimerización en emulsión. La polimerización se lleva a cabo preferiblemente en el intervalo de 110°F (43,3°C) a 210°F (99°C) y más preferiblemente de 130°F (54°C) a 190°F (88°C).
Las composiciones de PSA útiles en la invención se hacen reaccionar con una cantidad eficaz de compuesto de polihidrazida que tiene al menos dos grupos funcionales hidrazida (NH-NH2). Los ejemplos específicos de compuestos de polihidrazida incluyen, pero no se limitan a, dihidrazida de ácido oxálico, dihidrazida de ácido malónico, dihidrazida de ácido succínico, dihidrazida de ácido glutárico; dihidrazida de ácido adípico, dihidrazida de ácido sebácico; dihidrazida de ácido dicarboxílico insaturado de monoolefina tal como dihidrazida de ácido maleico, dihidrazida de ácido fumárico, dihidrazida de ácido itacónico; polihidrazida de ácido carbónico 10 tal
como dihidrazida de ácido carbónico; dihidrazidas aromáticas tales como dihidrazida de ácido ftálico, dihidrazida de ácido tereftálico, dihidrazida de ácido isoftálico; trihidrazidas tales como 1,2,4-butanotricarbohidrazida, 1,1,4-butanotricarbohidrazida, 1,2,5-pentanotricarbohidrazida, 1,3,6-hexanotricarbohidrazida, 1,3,7-heptanotricarbohidrazida y 1-hidroxi-1,2,4-butanotricarbohidrazida y mezclas o cualquier subconjunto de las mismas. En una realización, la polihidrazida incluye dihidrazida adípica, dihidrazida isoftálica, dihidrazida sebácica, bis-semicarbizidas y mezclas de las mismas. En otra realización, la polihidrazida es dihidrazida de ácido adípico.
La cantidad eficaz del agente de reticulación de polihidrazida es de tal manera que la razón de funcionalidad hidrazina es de entre aproximadamente 0,02 y 5 o de aproximadamente 0,1 a 3 o de aproximadamente 0,5 a 2 equivalentes por 1 equivalente de la funcionalidad cetona o aldehído de los monómeros mono-olefínicamente insaturados que tienen funcionalidad cetona o aldehído. El compuesto de polihidrazida puede añadirse en cualquier punto en el procedimiento. En una realización, se añade después de la reacción de emulsión. En una realización, el agente de reticulación de polihidrazida es opcional.
Las composiciones de PSA están compuestas por material de cara de impresión en películas. Los ejemplos de materiales de cara de impresión en película adecuados incluyen, pero no se limitan a, materiales de cara de impresión olefínicos (por ejemplo polipropileno, polietileno, etc.), materiales de cara de impresión de poliestireno, materiales de cara de impresión de PET, poli(cloruro de vinilo) y mezclas de los mismos. Las construcciones de material de cara de impresión pueden contener múltiples caras. El material de cara de impresión también puede contener un recubrimiento de acabado, impresión y/o sobrelaminados.
En una realización, las composiciones de PSA útiles en la invención muestran normalmente valores de adhesión resistente al desprendimiento de menos de 4 lb/in (700 N/m), menos de 2 lb/in (350 N/m), menos de 1 lb/in (175 N/m) o entre 0,4 lb/in (70 N/m) y 4 lb/in (700 N/m) o entre 0,4 lb/in (70 N/m) y 2 lb/in (350 N/m). En las reivindicaciones 1 a 14, durante el reciclaje de envases poliméricos con etiquetas en película adheridas con las composiciones de PSA de la invención, el porcentaje de película (% de película) que queda en PET después de pruebas de flotación-decantación es del 0% al 8% o del 0% al 5% o del 0% al 3%.
En una realización, las composiciones de PSA de la invención están libres de aditivos tal como se describe en la publicación de patente estadounidense n.° 2010/0051200 dado que facilita el lavado cáustico del sustrato polimérico durante el procedimiento de reciclaje. En la técnica se conoce que el uso de tales aditivos puede conferir sensibilidad frente a la humedad a una composición de PSA.
Con el fin de proporcionar una mejor comprensión de la presente invención incluyendo ventajas representativas de la misma, se ofrecen los siguientes ejemplos.
Ejemplos
Ejemplo 1. En un reactor de vidrio de 2 l con camisa equipado con un condensador de reflujo, termopar y agitador de 4 paletas, se prepararon 1800,0 g de látex. Se cargaron en el reactor 410,7 g de agua, 5,6 g de tensioactivo Abex 2535 (disponible de Rhodia Solvay Group) y 0,0040 g de catalizador Dissolvine 4.5 (disponible de Akzo Nobel N.V.), se calentó hasta 140°F (60°C) y se agitó a desde 100 hasta 300 rpm. Se preparó la emulsión previa de monómero en un recipiente independiente mezclando 257,7 g de agua, 16,1 g de tensioactivo Adeka s R 3025 (disponible de Adeka Corporation), 2,4 g de tensioactivo Abex 2535, 8,05 g de agente humectante Surfynol 440 (disponible de Air Products and Chemicals, Inc.), 12,1 g de acrilato de betacarboxietilo, 8,1 g de ácido acrílico, 40,3 g de acrilato de butilo, 40,3 g de acrilato de etilo y 724,8 g de acrilato de 2-etilhexilo. Después de mezclarse y formarse la emulsión previa, se añadieron 32,8 g de emulsión previa al reactor. Y se añadieron 32,2 g adicionales de Adeka SR3025 a la emulsión previa. Se añadieron 24,2 g de agua con 0,4 g de hidroperóxido de terc-butilo y 24,2 g de agua con 0,2 g de formaldehido-sulfoxilato de sodio al reactor para crear una simiente en emulsión in situ. Tras formarse la simiente in situ indicado por una reacción exotérmica inicial, se alimentó la emulsión previa a lo largo de 180 minutos y se añadieron una alimentación de oxidante de 48,3 g de agua con 2,4 g de hidroperóxido de terc-butilo y una alimentación de reductor de 96,6 g de agua con 1,2 g de formaldehido-sulfoxilato de sodio a lo largo de 300 minutos. Se llevó a cabo la reacción a de 138°F (59°C) a 142°F (142°C). Después de 90 minutos de alimentarse la emulsión previa, se añadieron 24,2 g de una disolución de acrilamida de diacetona al 30% diluida en agua a la emulsión previa. Cuando se completaron las alimentaciones de oxidante y reductor, se enfrió el reactor hasta <110°F (43°C) y se añadieron 8,1 g de agua con 6,4 g de disolución acuosa de hidróxido de amonio al 28%. Se añadieron 4,0 g de agua con 1,6 g de conservante Acticide LA (disponible de Thor Specialties, Inc.) al reactor. Los ejemplos 2 a 10 se sintetizaron de la misma manera que el ejemplo 1 con los cambios en las composiciones expuestos en las tablas 1 y 2.
Tabla 1
Tabla 2
Se ajustó el pH de cada ejemplo con hidróxido de amonio 26 Be a un pH de 8,3 a 8,5, y se añadió el 1,0% de agente humectante Surfynol 440. En los ejemplos de la invención (es decir, los ejemplos 15, 6, 7 y 9) se añadió una cantidad de equivalente estequiométrico de dihidrazida adípica a acrilamida de diacetona. Se recubrieron las muestras sobre papel recubierto con revestimiento desprendible de silicona a 10 g/m2 y se secaron durante 1 minuto a 90°C. Después de eso, se laminaron las muestras a polipropileno orientado biaxial blanco con cavitaciones de 1,6 mil y se aclimataron a temperatura ambiente durante más de 24 horas. Se aplicaron las muestras a los sustratos y se envejecieron durante 1 hora a 50°C seguido por 1 hora de enfriamiento hasta temperatura ambiente antes de las pruebas.
Se sometieron a prueba los ejemplos según la prueba de laboratorio a escala pequeña tal como se describe en “APR Screening Plastic Label and Closure Floatability Test for PET Bottles” (véase www.plasticsrecycling.org). Sin embargo, el tamaño de fragmentos triturados se redujo desde 3/8 de pulgada hasta 1/4 de pulgada, lo cual se cree que representa de manera más precisa los copos encontrados en las plantas de reciclaje. Además, la temperatura de prueba se redujo hasta 85°C desde 88°C. Se sometió a prueba la adhesión resistente al desprendimiento según la norma del consejo de cintas sensibles a la presión PSTC 101 sobre sustrato de PET (designación de la ASTM, norma D3330, método de prueba para determinar la adhesión resistente al desprendimiento de cinta sensible a la presión). Los resultados se exponen en la tabla 3. Los datos en la tabla 3 se exponen en un diagrama de dispersión en la figura 1.
Tabla 3
Un laboratorio aprobado por la APR, Plastics Forming Enterprise (PFE) (véase www.plasticsforming.com), siguiendo el protocolo de APR, llevó a cabo una evaluación independiente en el procedimiento de reciclaje usando la composición de PSA del ejemplo 1 y placas recicladas de PET resultantes, en comparación con placas de PET sin etiqueta de control. Los resultados para la escala de color L*a*b* y la turbidez se exponen en la tabla 4 [L* (100 = blanco; 0 = negro) a* (positivo = rojo; negativo = verde; 0 = gris) b* (positivo = amarillo; negativo = azul; 0 = gris)]
Tabla 4
Basándose en los resultados anteriores, haciendo referencia a los ejemplos de la invención, la adición de química de acrilamida de diacetona al PSA permite la capacidad de reciclaje a valores de desprendimiento superiores, lo cual es deseable para sistemas de etiquetado diseñados para envases poliméricos. En cambio, haciendo referencia al ejemplo 7 de control, se necesita un nivel de desprendimiento por debajo de 0,40 lb/in para permitir un desprendimiento de etiqueta suficiente a partir del copo de PET durante el reciclaje.
Claims (14)
1. Uso de un material de cara de impresión en película para envases poliméricos que comprende:
una composición de adhesivo sensible a la presión que comprende una mezcla de monómeros, en el que la mezcla de monómeros comprende
(a) al menos un monómero que puede someterse a polimerización por radicales libres y cuyo homopolímero tiene una temperatura de transición vitrea de menos de o igual a 10°C que comprende al menos un éster de ácido (met)acrílico, seleccionado del grupo que consiste en acrilato de bencilo, acrilato de n-butilo, acrilato de sec-butilo, acrilato de cianoetilo, acrilato de iso-decilo, acrilato de n-decilo, acrilato de dodecilo, metacrilato de dodecilo, acrilato de 2-etoxietilo, acrilato de etilo, acrilato de 2-etilhexilo, metacrilato de 2-etilhexilo, acrilato de nhexilo, metacrilato de hexilo, acrilato de isobutilo, acrilato de isopropilo, acrilato de 2-metoxietilo, acrilato de metilo, metacrilato de octadecilo, metacrilato de octilo, acrilato de 2-feniletilo, acrilato de n-propilo y acrilato de 2,2,2-trifluoroetilo y combinaciones de los mismos,
(b) al menos un monómero mono-olefínicamente insaturado que tiene funcionalidad aldehido o cetona, y (c) una cantidad eficaz de al menos un agente de reticulación de polihidrazida que tiene funcionalidad hidrazina; en el que la composición de adhesivo sensible a la presión muestra un valor de adhesión resistente al desprendimiento de entre 70 N/m (0,4 lb/in) y 700 N/m (4 lb/in) medido según la designación de la ASTM, norma D3330, método de prueba para determinar la adhesión resistente al desprendimiento de cinta sensible a la presión;
para lograr durante el reciclaje un porcentaje de película que queda en los envases poliméricos después de una prueba de flotación-decantación del el 0% al el 8% sometido a prueba tal como se describe en la descripción.
2. Uso de un material de cara de impresión en película según la reivindicación 1, en el que el al menos un éster de ácido acrílico o éster de ácido de (met)acrilato se selecciona del grupo que consiste en acrilato de 2-etilhexilo, acrilato de n-butilo y combinaciones de los mismos.
3. Uso de un material de cara de impresión en película según la reivindicación 1, en el que el al menos un monómero mono-olefínicamente insaturado que tiene una funcionalidad aldehído o cetona se selecciona del grupo que consiste en acroleína, metacroleína, vinilbenzaldehído, crotonaldehído, (met)acriloxialquilpropanales, acrilamida de diacetona, acrilato de diacetona y combinaciones de los mismos, y el al menos un al menos un monómero mono-olefínicamente insaturado que tiene una funcionalidad aldehído o cetona se selecciona preferiblemente del grupo que consiste en acrilamida de diacetona, acrilato de diacetona, acroleína y combinaciones de los mismos.
4. Uso de un material de cara de impresión en película según la reivindicación 1, en el que la mezcla de monómeros comprende: del 50% en peso al 95% en peso del al menos un monómero que puede someterse a polimerización por radicales libres y cuyo homopolímero tiene una temperatura de transición vítrea de menos de o igual a 10°C, y >0,1% en peso del al menos un monómero mono-olefínicamente insaturado que tiene un grupo aldehído o cetona, en el que el % en peso se basa en el peso de la mezcla de monómeros.
5. Uso de un material de cara de impresión en película según la reivindicación 1, en el que la mezcla de monómeros comprende además uno o más ácidos carboxílicos etilénicamente insaturados.
6. Uso de un material de cara de impresión en película según la reivindicación 1, en el que la mezcla de monómeros comprende además o al menos un monómero que puede someterse a polimerización por radicales libres y cuyo homopolímero tiene una temperatura de transición vítrea de más de 10°C.
7. Uso de un material de cara de impresión en película según la reivindicación 1, en el que la cantidad eficaz del agente de reticulación de polihidrazida es de tal manera que la razón de la funcionalidad hidrazina es de entre 0,02 y 5 equivalentes por 1 equivalente de la funcionalidad aldehído o cetona.
8. Uso de un material de cara de impresión en película según la reivindicación 1, en el que la polihidrazida se selecciona del grupo que consiste en dihidrazida de ácido oxálico, dihidrazida de ácido malónico, dihidrazida de ácido succínico, dihidrazida de ácido glutárico; dihidrazida de ácido adípico, dihidrazida de ácido sebácico; dihidrazida de ácido dicarboxílico insaturado de monoolefina tal como dihidrazida de ácido maleico, dihidrazida de ácido fumárico, dihidrazida de ácido itacónico; dihidrazida de ácido carbónico; dihidrazidas aromáticas tales como dihidrazida de ácido ftálico, dihidrazida de ácido tereftálico, dihidrazida de ácido isoftálico; trihidrazidas tales como 1,2,4-butanotricarbohidrazida, 1,1,4-butanotricarbohidrazida, 1,2,5-pentanotricarbohidrazida, 1,3,6-hexanotricarbohidrazida, 1,3,7-heptanotricarbohidrazida y 1-hidroxi-1,2,4-butanotricarbohidrazida y combinaciones de las mismas, y preferiblemente seleccionada del grupo que consiste en dihidrazida adípica,
dihidrazida isoftálica, dihidrazida sebácica, bis-semicarbizidas y combinaciones de las mismas.
9. Uso de un material de cara de impresión en película según la reivindicación 1, en el que los envases poliméricos comprenden poli(tereftalato de etileno), polietileno de alta densidad, poli(cloruro de vinilo), polipropileno o combinaciones de los mismos.
10. Uso de un material de cara de impresión en película según la reivindicación 1, en el que el material de cara de impresión en película comprende un material de cara de impresión olefínico, un material de cara de impresión de poliestireno, un material de cara de impresión de poli(tereftalato de etileno), un poli(cloruro de vinilo) o combinaciones de los mismos.
11. Uso de un material de cara de impresión en película según la reivindicación 1, en el que la composición de adhesivo sensible a la presión comprende además un tensioactivo con un doble enlace carbono-carbono reactivo, preferiblemente seleccionado del grupo que consiste en etoxilatos de alquilfenol que contienen sustituyentes alquenilo, compuestos de sal de sulfato de alquil éter de polioxialquileno-1 -(aliloximetilo), sales de poli(oxi-1,2-etanodiilo), alfa-sulfo-omega-[1-(hidroximetil)-2-(2-propeniloxi)etoxilo] y combinaciones de los mismos.
12. Uso de un material de cara de impresión en película según la reivindicación 1, en el que el material de cara de impresión es un material de cara de impresión olefínico.
13. Uso de un material de cara de impresión en película según la reivindicación 4, en el que la composición de adhesivo sensible a la presión comprende además un tensioactivo con un doble enlace carbono-carbono reactivo;
en el que la cantidad eficaz del agente de reticulación de polihidrazida es de tal manera que la razón de la funcionalidad hidrazina es de entre 0,02 y 5 equivalentes por 1 equivalente de la funcionalidad aldehído o cetona.
14. Uso de un material de cara de impresión en película según la reivindicación 13, en el que el tensioactivo con un doble enlace carbono-carbono reactivo se selecciona del grupo que consiste en etoxilatos de alquilfenol que contienen sustituyentes alquenilo, compuestos de sal de sulfato de alquil éter de polioxialquileno-1 -(aliloximetilo), sales de poli(oxi-1,2-etanodiilo), alfa-sulfo-omega-[1-(hidroximetil)-2-(2-propeniloxi)etoxilo] y combinaciones de los mismos.
Applications Claiming Priority (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| US14/523,380 US9472126B2 (en) | 2014-10-24 | 2014-10-24 | Pressure sensitive adhesive compositons |
| PCT/US2015/056888 WO2016065133A1 (en) | 2014-10-24 | 2015-10-22 | Pressure sensitive adhesive compositions |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| ES2883652T3 true ES2883652T3 (es) | 2021-12-09 |
Family
ID=55761541
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| ES15852564T Active ES2883652T3 (es) | 2014-10-24 | 2015-10-22 | Uso de materiales de cara de impresión en película para envases poliméricos |
Country Status (15)
| Country | Link |
|---|---|
| US (2) | US9472126B2 (es) |
| EP (1) | EP3209743B1 (es) |
| JP (1) | JP6534742B2 (es) |
| KR (1) | KR102030910B1 (es) |
| CN (1) | CN107109175B (es) |
| BR (1) | BR112017008111A2 (es) |
| CA (1) | CA2965648C (es) |
| ES (1) | ES2883652T3 (es) |
| IL (1) | IL251679A0 (es) |
| MX (1) | MX2017005074A (es) |
| MY (1) | MY181578A (es) |
| PL (1) | PL3209743T3 (es) |
| PT (1) | PT3209743T (es) |
| WO (1) | WO2016065133A1 (es) |
| ZA (1) | ZA201702626B (es) |
Families Citing this family (7)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| EP3177673B1 (en) * | 2014-08-08 | 2021-06-30 | Rhodia Operations | Allyl ether sulfate polymerizable surfactants and methods for use |
| US10035933B2 (en) | 2014-10-24 | 2018-07-31 | Synthomer Usa Llc | Pressure sensitive adhesive compositions |
| US9472126B2 (en) | 2014-10-24 | 2016-10-18 | Synthomer Usa Llc | Pressure sensitive adhesive compositons |
| CN106634633B (zh) * | 2016-12-14 | 2020-09-08 | 湖北回天新材料股份有限公司 | 一种用于动力电池封装的丙烯酸酯胶 |
| MX2022000241A (es) * | 2019-07-18 | 2022-01-31 | Rohm & Haas | Composicion adhesiva acrilica. |
| CN114616192B (zh) * | 2019-11-25 | 2024-05-17 | 宝洁公司 | 可再循环气溶胶分配器 |
| WO2022254097A1 (en) * | 2021-06-04 | 2022-12-08 | Upm Raflatac Oy | Adhesive label |
Family Cites Families (13)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| DE3319240A1 (de) * | 1983-05-27 | 1984-11-29 | Basf Ag, 6700 Ludwigshafen | Haftkleberdispersionen zur herstellung selbstklebender artikel z. b. mit polyolefinischen traegern |
| US5563241A (en) * | 1995-03-15 | 1996-10-08 | Guthrie Foundation For Education And Research | Methods to remove proteins from natural rubber latex |
| JP4508328B2 (ja) * | 1999-12-03 | 2010-07-21 | 旭化成ケミカルズ株式会社 | 高分子水性エマルジョン |
| CA2500174A1 (en) * | 2002-09-26 | 2004-04-08 | Surface Specialties, S.A. | Removable, water-whitening resistant pressure sensitive adhesives |
| JP4507610B2 (ja) * | 2003-02-28 | 2010-07-21 | Ｄｉｃ株式会社 | 再剥離型水性粘着剤組成物及び粘着製品 |
| JP2006008831A (ja) * | 2004-06-25 | 2006-01-12 | Toyo Ink Mfg Co Ltd | 水性粘着剤組成物 |
| DE102004061611A1 (de) * | 2004-12-17 | 2006-07-06 | Basf Ag | Vernetzbarer Haftklebstoff für wiederablösbare Weich-PVC-Träger |
| CN101563432B (zh) | 2006-11-02 | 2014-12-03 | 艾利丹尼森公司 | 用于可洗膜的乳液粘合剂 |
| JP4966398B2 (ja) * | 2009-08-05 | 2012-07-04 | ローム アンド ハース カンパニー | ウォッシュオフラベル |
| KR101550516B1 (ko) * | 2011-05-18 | 2015-09-04 | 헥시온 인코포레이티드 | 감압 접착제 공중합체 조성물 |
| MY192554A (en) * | 2011-08-31 | 2022-08-28 | Avery Dennison Corp | Adhesive acrylate-olefin copolymers, methods for producing same and compositions utilizing same |
| BR112015005244A8 (pt) | 2012-09-07 | 2019-08-13 | Avery Dennison Corp | rótulos compatíveis com reciclagem |
| US9472126B2 (en) | 2014-10-24 | 2016-10-18 | Synthomer Usa Llc | Pressure sensitive adhesive compositons |
-
2014
- 2014-10-24 US US14/523,380 patent/US9472126B2/en active Active
-
2015
- 2015-10-22 PL PL15852564T patent/PL3209743T3/pl unknown
- 2015-10-22 PT PT158525642T patent/PT3209743T/pt unknown
- 2015-10-22 EP EP15852564.2A patent/EP3209743B1/en active Active
- 2015-10-22 KR KR1020177012791A patent/KR102030910B1/ko active Active
- 2015-10-22 JP JP2017540973A patent/JP6534742B2/ja active Active
- 2015-10-22 BR BR112017008111A patent/BR112017008111A2/pt not_active Application Discontinuation
- 2015-10-22 CA CA2965648A patent/CA2965648C/en active Active
- 2015-10-22 ES ES15852564T patent/ES2883652T3/es active Active
- 2015-10-22 MY MYPI2017701414A patent/MY181578A/en unknown
- 2015-10-22 MX MX2017005074A patent/MX2017005074A/es unknown
- 2015-10-22 WO PCT/US2015/056888 patent/WO2016065133A1/en not_active Ceased
- 2015-10-22 CN CN201580057854.6A patent/CN107109175B/zh active Active
-
2016
- 2016-10-17 US US15/295,896 patent/US9868882B2/en active Active
-
2017
- 2017-04-09 IL IL251679A patent/IL251679A0/en unknown
- 2017-04-12 ZA ZA2017/02626A patent/ZA201702626B/en unknown
Also Published As
| Publication number | Publication date |
|---|---|
| WO2016065133A1 (en) | 2016-04-28 |
| US20160117958A1 (en) | 2016-04-28 |
| EP3209743A1 (en) | 2017-08-30 |
| JP2017537210A (ja) | 2017-12-14 |
| JP6534742B2 (ja) | 2019-06-26 |
| MX2017005074A (es) | 2018-02-26 |
| US9868882B2 (en) | 2018-01-16 |
| US20170073551A1 (en) | 2017-03-16 |
| EP3209743A4 (en) | 2017-10-18 |
| PL3209743T3 (pl) | 2021-11-22 |
| EP3209743B1 (en) | 2021-07-21 |
| KR102030910B1 (ko) | 2019-10-10 |
| US9472126B2 (en) | 2016-10-18 |
| CN107109175B (zh) | 2019-06-04 |
| CA2965648A1 (en) | 2016-04-28 |
| KR20170074905A (ko) | 2017-06-30 |
| CN107109175A (zh) | 2017-08-29 |
| ZA201702626B (en) | 2019-06-26 |
| CA2965648C (en) | 2023-02-28 |
| MY181578A (en) | 2020-12-29 |
| IL251679A0 (en) | 2017-06-29 |
| PT3209743T (pt) | 2021-08-25 |
| BR112017008111A2 (pt) | 2018-02-20 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| ES2883652T3 (es) | Uso de materiales de cara de impresión en película para envases poliméricos | |
| US10035933B2 (en) | Pressure sensitive adhesive compositions | |
| ES2828697T3 (es) | Composiciones adhesivas sensibles a la presión y métodos para prepararlas | |
| CN107709501B (zh) | 丙烯酸乳液粘合剂 | |
| JP2017537210A5 (es) | ||
| WO2014078793A1 (en) | Pressure sensitive adhesive compositions | |
| JP2016538407A (ja) | ポリプロピレンフィルム用粘着剤組成物及びその製造方法 | |
| ES2354620T3 (es) | Material adhesivo reticulante separable sobre un portador de pvc blando. | |
| CN104334670B (zh) | 湿胶水 | |
| ES2937582T3 (es) | Composiciones de adhesivo sensible a la presión y dispersiones acuosas de polímeros relacionadas | |
| CN110536946A (zh) | 用于粘合剂和密封剂的具有高稳定性的含水分散体 | |
| JP2024150517A (ja) | アクリル系接着剤組成物 | |
| TWI565781B (zh) | 水性黏著劑組成物 | |
| RU2659272C2 (ru) | Водная клеевая композиция | |
| JP2023095559A (ja) | 粘着剤組成物及び粘着シート | |
| JP2023549005A (ja) | 水性硬化型接着剤組成物及びその積層物品 | |
| BR112021008097B1 (pt) | Composições adesivas sensíveis à pressão e dispersões de polímero aquosas relacionadas, uso e artigo autoadesivo sensível à pressão | |
| BR112022000084B1 (pt) | Composição adesiva sensível à pressão e artigo autoadesivo |
