ES2927669B2 - Procedimiento de obtencion de aridos ligeros vitreos - Google Patents
Procedimiento de obtencion de aridos ligeros vitreos Download PDFInfo
- Publication number
- ES2927669B2 ES2927669B2 ES202130406A ES202130406A ES2927669B2 ES 2927669 B2 ES2927669 B2 ES 2927669B2 ES 202130406 A ES202130406 A ES 202130406A ES 202130406 A ES202130406 A ES 202130406A ES 2927669 B2 ES2927669 B2 ES 2927669B2
- Authority
- ES
- Spain
- Prior art keywords
- waste
- carbonated
- expansion
- glass
- procedure according
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Fee Related
Links
- 238000000034 method Methods 0.000 title claims description 37
- 239000002699 waste material Substances 0.000 claims description 53
- 239000000203 mixture Substances 0.000 claims description 38
- 239000002245 particle Substances 0.000 claims description 26
- 239000011521 glass Substances 0.000 claims description 24
- 210000003278 egg shell Anatomy 0.000 claims description 19
- 230000008569 process Effects 0.000 claims description 19
- VTYYLEPIZMXCLO-UHFFFAOYSA-L Calcium carbonate Chemical compound [Ca+2].[O-]C([O-])=O VTYYLEPIZMXCLO-UHFFFAOYSA-L 0.000 claims description 16
- 241001465754 Metazoa Species 0.000 claims description 15
- 229910052500 inorganic mineral Inorganic materials 0.000 claims description 14
- 238000004519 manufacturing process Methods 0.000 claims description 14
- 239000011707 mineral Substances 0.000 claims description 14
- 235000010755 mineral Nutrition 0.000 claims description 14
- 238000007873 sieving Methods 0.000 claims description 11
- 238000000227 grinding Methods 0.000 claims description 10
- 235000014380 magnesium carbonate Nutrition 0.000 claims description 9
- 230000035939 shock Effects 0.000 claims description 9
- BVKZGUZCCUSVTD-UHFFFAOYSA-L Carbonate Chemical compound [O-]C([O-])=O BVKZGUZCCUSVTD-UHFFFAOYSA-L 0.000 claims description 8
- 241000237536 Mytilus edulis Species 0.000 claims description 8
- 230000001143 conditioned effect Effects 0.000 claims description 8
- 239000001095 magnesium carbonate Substances 0.000 claims description 8
- ZLNQQNXFFQJAID-UHFFFAOYSA-L magnesium carbonate Chemical compound [Mg+2].[O-]C([O-])=O ZLNQQNXFFQJAID-UHFFFAOYSA-L 0.000 claims description 8
- 229910000021 magnesium carbonate Inorganic materials 0.000 claims description 8
- 235000020638 mussel Nutrition 0.000 claims description 8
- 229910000019 calcium carbonate Inorganic materials 0.000 claims description 7
- 230000003750 conditioning effect Effects 0.000 claims description 7
- 239000010922 glass waste Substances 0.000 claims description 5
- 238000002156 mixing Methods 0.000 claims description 5
- 230000018044 dehydration Effects 0.000 claims description 4
- 238000006297 dehydration reaction Methods 0.000 claims description 4
- 235000013305 food Nutrition 0.000 claims description 4
- 238000000265 homogenisation Methods 0.000 claims description 4
- 238000003825 pressing Methods 0.000 claims description 4
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N silicon dioxide Inorganic materials O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 claims description 4
- 238000007493 shaping process Methods 0.000 claims description 3
- 239000010459 dolomite Substances 0.000 claims description 2
- 229910000514 dolomite Inorganic materials 0.000 claims description 2
- 238000013467 fragmentation Methods 0.000 claims description 2
- 238000006062 fragmentation reaction Methods 0.000 claims description 2
- 238000005453 pelletization Methods 0.000 claims description 2
- 239000010453 quartz Substances 0.000 claims 1
- 239000004088 foaming agent Substances 0.000 description 34
- 102000002322 Egg Proteins Human genes 0.000 description 16
- 108010000912 Egg Proteins Proteins 0.000 description 16
- 238000010438 heat treatment Methods 0.000 description 16
- 238000012545 processing Methods 0.000 description 13
- 238000012360 testing method Methods 0.000 description 13
- 230000000694 effects Effects 0.000 description 12
- 238000011282 treatment Methods 0.000 description 12
- 239000006121 base glass Substances 0.000 description 11
- 239000002994 raw material Substances 0.000 description 11
- 238000000354 decomposition reaction Methods 0.000 description 9
- 239000000463 material Substances 0.000 description 9
- 239000000126 substance Substances 0.000 description 8
- 238000010276 construction Methods 0.000 description 6
- 239000007789 gas Substances 0.000 description 6
- 238000005245 sintering Methods 0.000 description 6
- 150000004649 carbonic acid derivatives Chemical class 0.000 description 4
- 230000006835 compression Effects 0.000 description 4
- 238000007906 compression Methods 0.000 description 4
- 230000007423 decrease Effects 0.000 description 4
- 238000000605 extraction Methods 0.000 description 4
- 239000011148 porous material Substances 0.000 description 4
- 230000009467 reduction Effects 0.000 description 4
- 125000005587 carbonate group Chemical group 0.000 description 3
- 230000008602 contraction Effects 0.000 description 3
- 238000005187 foaming Methods 0.000 description 3
- 238000005259 measurement Methods 0.000 description 3
- BASFCYQUMIYNBI-UHFFFAOYSA-N platinum Substances [Pt] BASFCYQUMIYNBI-UHFFFAOYSA-N 0.000 description 3
- 238000002360 preparation method Methods 0.000 description 3
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 3
- 238000004876 x-ray fluorescence Methods 0.000 description 3
- 229910021532 Calcite Inorganic materials 0.000 description 2
- UQSXHKLRYXJYBZ-UHFFFAOYSA-N Iron oxide Chemical compound [Fe]=O UQSXHKLRYXJYBZ-UHFFFAOYSA-N 0.000 description 2
- CDBYLPFSWZWCQE-UHFFFAOYSA-L Sodium Carbonate Chemical compound [Na+].[Na+].[O-]C([O-])=O CDBYLPFSWZWCQE-UHFFFAOYSA-L 0.000 description 2
- 239000000654 additive Substances 0.000 description 2
- PNEYBMLMFCGWSK-UHFFFAOYSA-N aluminium oxide Inorganic materials [O-2].[O-2].[O-2].[Al+3].[Al+3] PNEYBMLMFCGWSK-UHFFFAOYSA-N 0.000 description 2
- 238000004458 analytical method Methods 0.000 description 2
- 230000015572 biosynthetic process Effects 0.000 description 2
- HHSPVTKDOHQBKF-UHFFFAOYSA-J calcium;magnesium;dicarbonate Chemical compound [Mg+2].[Ca+2].[O-]C([O-])=O.[O-]C([O-])=O HHSPVTKDOHQBKF-UHFFFAOYSA-J 0.000 description 2
- 238000006243 chemical reaction Methods 0.000 description 2
- 239000004567 concrete Substances 0.000 description 2
- 238000001816 cooling Methods 0.000 description 2
- 239000006063 cullet Substances 0.000 description 2
- 230000007613 environmental effect Effects 0.000 description 2
- 239000011159 matrix material Substances 0.000 description 2
- 229910052814 silicon oxide Inorganic materials 0.000 description 2
- 235000015040 sparkling wine Nutrition 0.000 description 2
- 238000003786 synthesis reaction Methods 0.000 description 2
- 238000005979 thermal decomposition reaction Methods 0.000 description 2
- 240000000254 Agrostemma githago Species 0.000 description 1
- 235000009899 Agrostemma githago Nutrition 0.000 description 1
- OYPRJOBELJOOCE-UHFFFAOYSA-N Calcium Chemical compound [Ca] OYPRJOBELJOOCE-UHFFFAOYSA-N 0.000 description 1
- 229910016523 CuKa Inorganic materials 0.000 description 1
- 241000237540 Ensis minor Species 0.000 description 1
- FYYHWMGAXLPEAU-UHFFFAOYSA-N Magnesium Chemical compound [Mg] FYYHWMGAXLPEAU-UHFFFAOYSA-N 0.000 description 1
- 244000234179 Myrtus ugni Species 0.000 description 1
- 235000012093 Myrtus ugni Nutrition 0.000 description 1
- 241000237502 Ostreidae Species 0.000 description 1
- 241000282376 Panthera tigris Species 0.000 description 1
- 241000237509 Patinopecten sp. Species 0.000 description 1
- 238000002441 X-ray diffraction Methods 0.000 description 1
- 239000010828 animal waste Substances 0.000 description 1
- 239000010426 asphalt Substances 0.000 description 1
- 230000004888 barrier function Effects 0.000 description 1
- 239000011575 calcium Substances 0.000 description 1
- 229910052791 calcium Inorganic materials 0.000 description 1
- BRPQOXSCLDDYGP-UHFFFAOYSA-N calcium oxide Chemical compound [O-2].[Ca+2] BRPQOXSCLDDYGP-UHFFFAOYSA-N 0.000 description 1
- 239000000292 calcium oxide Substances 0.000 description 1
- ODINCKMPIJJUCX-UHFFFAOYSA-N calcium oxide Inorganic materials [Ca]=O ODINCKMPIJJUCX-UHFFFAOYSA-N 0.000 description 1
- 230000015556 catabolic process Effects 0.000 description 1
- 238000012512 characterization method Methods 0.000 description 1
- 238000005056 compaction Methods 0.000 description 1
- 238000002591 computed tomography Methods 0.000 description 1
- 238000004320 controlled atmosphere Methods 0.000 description 1
- 238000010411 cooking Methods 0.000 description 1
- 230000003247 decreasing effect Effects 0.000 description 1
- 238000006731 degradation reaction Methods 0.000 description 1
- 238000013461 design Methods 0.000 description 1
- 238000004455 differential thermal analysis Methods 0.000 description 1
- 239000006185 dispersion Substances 0.000 description 1
- 238000009826 distribution Methods 0.000 description 1
- 238000001035 drying Methods 0.000 description 1
- 238000005265 energy consumption Methods 0.000 description 1
- 230000006707 environmental alteration Effects 0.000 description 1
- 238000005188 flotation Methods 0.000 description 1
- 230000004907 flux Effects 0.000 description 1
- 239000006260 foam Substances 0.000 description 1
- 239000002803 fossil fuel Substances 0.000 description 1
- 239000012634 fragment Substances 0.000 description 1
- 230000009477 glass transition Effects 0.000 description 1
- 238000001033 granulometry Methods 0.000 description 1
- 230000001939 inductive effect Effects 0.000 description 1
- 239000002440 industrial waste Substances 0.000 description 1
- 238000009413 insulation Methods 0.000 description 1
- 238000004898 kneading Methods 0.000 description 1
- 239000011777 magnesium Substances 0.000 description 1
- 229910052749 magnesium Inorganic materials 0.000 description 1
- 230000007246 mechanism Effects 0.000 description 1
- 239000004570 mortar (masonry) Substances 0.000 description 1
- 235000020636 oyster Nutrition 0.000 description 1
- 239000004033 plastic Substances 0.000 description 1
- 229910052697 platinum Inorganic materials 0.000 description 1
- 239000000843 powder Substances 0.000 description 1
- 238000004886 process control Methods 0.000 description 1
- 230000001737 promoting effect Effects 0.000 description 1
- 230000005855 radiation Effects 0.000 description 1
- 239000012925 reference material Substances 0.000 description 1
- 239000005871 repellent Substances 0.000 description 1
- 235000020637 scallop Nutrition 0.000 description 1
- LIVNPJMFVYWSIS-UHFFFAOYSA-N silicon monoxide Chemical class [Si-]#[O+] LIVNPJMFVYWSIS-UHFFFAOYSA-N 0.000 description 1
- 239000005361 soda-lime glass Substances 0.000 description 1
- 229910000029 sodium carbonate Inorganic materials 0.000 description 1
- 239000003381 stabilizer Substances 0.000 description 1
- 238000007669 thermal treatment Methods 0.000 description 1
- 238000002411 thermogravimetry Methods 0.000 description 1
- 238000003826 uniaxial pressing Methods 0.000 description 1
- 230000004580 weight loss Effects 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C03—GLASS; MINERAL OR SLAG WOOL
- C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
- C03C11/00—Multi-cellular glass ; Porous or hollow glass or glass particles
- C03C11/007—Foam glass, e.g. obtained by incorporating a blowing agent and heating
-
- C—CHEMISTRY; METALLURGY
- C03—GLASS; MINERAL OR SLAG WOOL
- C03B—MANUFACTURE, SHAPING, OR SUPPLEMENTARY PROCESSES
- C03B19/00—Other methods of shaping glass
- C03B19/08—Other methods of shaping glass by foaming
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
- Y02W—CLIMATE CHANGE MITIGATION TECHNOLOGIES RELATED TO WASTEWATER TREATMENT OR WASTE MANAGEMENT
- Y02W30/00—Technologies for solid waste management
- Y02W30/50—Reuse, recycling or recovery technologies
- Y02W30/91—Use of waste materials as fillers for mortars or concrete
Landscapes
- Chemical & Material Sciences (AREA)
- Engineering & Computer Science (AREA)
- Materials Engineering (AREA)
- Organic Chemistry (AREA)
- Life Sciences & Earth Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- General Chemical & Material Sciences (AREA)
- Geochemistry & Mineralogy (AREA)
- Manufacturing & Machinery (AREA)
- Processing Of Solid Wastes (AREA)
- Glass Compositions (AREA)
Description
DESCRIPCIÓN
Procedimiento de obtención de áridos ligeros vitreos
La presente invención se refiere a un procedimiento de obtención de áridos ligeros vitreos a partir de mezclas de residuos de vidrio y residuos de carbonatos de origen mineral o animal, con tratamientos de expansión mediante choque térmico.
ANTECEDENTES DE LA INVENCIÓN
Los áridos ligeros son áridos con una densidad de partícula no superior a 2.000 kg/m3 o una densidad aparente no superior a 1.200 kg/m3. Estos valores de densidad son debidos a una estructura porosa, con una distribución de poro uniforme de células finas y cerradas y una superficie externa firme y densamente sinterizada. Debido a sus características tecnológicas, los áridos ligeros son utilizados en cantidades considerables en todos los ámbitos de la Construcción. El empleo de áridos en el sector de la construcción representa el 88% del consumo total, y en este sector, los áridos son materiales imprescindibles en la fabricación de hormigones y morteros, prefabricados (bloques, vigas, bordillos, aceras, etc.), construcción de carreteras (capas de rodadura, aglomerados asfálticos, bases y sub-bases), balasto para ferrocarril, escolleras (puertos, diques y presas), cimentaciones y rellenos (puentes, aeropuertos, calles, túneles, edificaciones y conducciones de agua), etc. Aunque tradicionalmente el sector de la construcción ha empleado áridos densos, en la actualidad existe una demanda creciente de áridos ligeros que, debido a sus características estructurales, son cada vez más utilizados en la fabricación de hormigones, prefabricados ligeros y barreras aislantes (térmicas y acústicas) (D. Sanz-Pont et al. Materials and structure, 2015, 49 (9), 3647.)
El proceso de extracción de áridos naturales afecta de manera inevitable al medioambiente, ya que la mayor parte del proceso se realiza en canteras o graveras a cielo abierto. Estas explotaciones conllevan serias alteraciones medioambientales ya que van transformando gradualmente el paisaje y provocan la degradación de los recursos naturales.
La obtención de áridos ligeros conlleva además de un gran consumo de recursos naturales, la utilización de procesos de alta temperatura, por lo que el aporte de la
energía necesaria es el factor de mayor coste económico en el proceso. Además, si esta energía se obtiene a partir de combustibles fósiles, el coste medioambiental asociado es también muy elevado. Por ello, la búsqueda de procesos alternativos de fabricación que empleen un menor consumo energético y/o que utilicen energías renovables es de gran importancia.
Por ello, es necesario desarrollar nuevos procedimientos de obtención de áridos ligeros con un menor impacto medioambiental.
DESCRIPCIÓN DE LA INVENCIÓN
La presente invención proporciona un procedimiento de preparación de áridos ligeros vítreos artificiales a partir de una mezcla de residuos, entre los que se encuentran el casco de vidrio y residuos de carbonatos. Los residuos carbonatados actúan como agentes espumantes (en adelante espumantes) y proceden de residuos tanto de origen mineral (como los residuos originados en la extracción, fabricación y comercialización de magnesita y sus derivados) como animal (por ejemplo, la cáscara de huevo y la concha de bivalvos, como por ejemplo el mejillón). La utilización de residuos de diferentes industrias implica una intervención ventajosa hacia la economía circular mediante la reutilización y reducción de residuos.
La composición mineralógica del espumante y el tamaño de partícula del vidrio base son los dos parámetros de procesado que ejercen mayor influencia en el grado de expansión, y que hace posible obtener áridos artificiales vítreos, de características similares a áridos ligeros comerciales, a partir de tratamientos de expansión mediante choque térmico, en el intervalo de temperatura 800°C-900°C y con tiempos de permanencia no superiores a 15 min, y por tanto sin necesidad de rampas de calentamiento y enfriamiento, lo cual implica una notable reducción de los tiempos de tratamiento y facilita el control del proceso térmico, obteniéndose áridos con buenas características en cuanto a densidad y resistencia a la compresión.
Los áridos obtenidos, al ser materiales muy ligeros, se podrían utilizar en múltiples aplicaciones, tales como: aislante térmico y acústico; material hidrófugo; material de cimentación para construcciones ligeras, losas para edificios industriales, construcción vial, reducción de carga lateral en muros de sótanos y pilares de puentes; superficies no practicables (como por ejemplo cubiertas urbanas e industriales); o en paisajismo (por
ejemplo, en paredes verticales o diseño de jardines).
Por tanto, un primer aspecto de la presente invención se refiere a un procedimiento de obtención de áridos ligeros vítreos a partir de residuos industriales caracterizado por que comprende las siguientes etapas:
a) acondicionar residuos de vidrio mediante molienda, tamizado a un tamaño inferior a 1 mm y homogenización,
b) mezclar el residuo de vidrio acondicionado en la etapa (a) con al menos un residuo carbonatado seleccionado de entre residuos carbonatados de origen mineral y residuos carbonatados de origen animal, con una proporción de los residuos de carbonatos de hasta el 15% en peso con respecto a la mezcla, preferiblemente de entre 2,5-10 % en peso, más preferiblemente de entre 5-10 % en peso de la mezcla,
c) conformar la mezcla obtenida en (b), y
d) expandir el producto conformado obtenido en (c) mediante choque térmico a una temperatura de entre 800 °C y 900 °C, preferiblemente durante un periodo de tiempo menor de 15 min.
La etapa (a) del procedimiento de la invención, se refiere al acondicionamiento de los residuos de vidrio, preferiblemente vidrio recuperado procedente de la fabricación de envases, donde vidrio puede ser de cualquier color, por ejemplo, sin limitarse a vidrio blanco, verde, marrón, etc. o cualquiera de sus mezclas. Este vidrio acondicionado sería la base de los áridos ligeros vítreos de la presente invención. El acondicionamiento se lleva a cabo mediante molienda, tamizado a un tamaño inferior a 1 mm, preferiblemente con una fracción mayoritaria de tamaño de partícula inferior a 63 |jm, y homogenización. Con un tamizado a un tamaño de partícula menor a 1 mm, se alcanzaron valores de expansión máxima similares a los conseguidos con la fracción menor a 63 jm , por lo que aunque se podría tamizar a tamaños inferiores, el efecto sería similar y a menor tamaño de partícula mayor coste y tiempo de molienda.
La etapa (b) del procedimiento de la invención se refiere a mezclar el residuo de vidrio acondicionado en la etapa (a) con un residuo carbonatado como espumante, seleccionado de:
• residuos carbonatados de origen animal, preferiblemente son residuos procedentes de la industria alimentaria que comprenden carbonato cálcico (CaCO3), como por ejemplo cáscara de huevo y conchas de bivalvos,
• residuos carbonatados de origen mineral, preferiblemente residuos procedentes de la fabricación de magnesitas que comprenden magnesita (MgCO3), dolomita (CaMg(CO3)2) y cuarzo (SiO2), o
• una combinación de los mismos,
para obtener una mezcla con una proporción de los residuos de carbonatos de hasta el 15% en peso, preferiblemente de entre 2,5-10 % en peso, más preferiblemente de entre 5-10 % en peso de la mezcla, y aún más preferiblemente de 5% en peso de la mezcla.
El término "residuo carbonatado” en la presente invención se refiere a un residuo de origen mineral o animal que contiene esencialmente carbonatos en su composición. En esta invención este residuo actúa como espumante, eficaz para promover la expansión, dando lugar al material vitreo obtenido por el procedimiento de la presente invención con propiedades de densidad (0,55-0,80 g/cm3) y resistencia mecánica (0,65-1,10 MPa) apropiadas para su aplicación como árido ligero.
En una realización preferida de la etapa (b) el residuo carbonatado es de origen animal y más preferiblemente son residuos procedentes de la industria alimentara que comprenden carbonato cálcico y aún más preferiblemente se selecciona de entre cáscara de huevo y conchas de bivalvos.
Las conchas de bivalvos se pueden seleccionar de entre conchas de mejillón, de almeja, de ostra, de vieira, de navaja, de berberecho, etc... Más preferiblemente, son conchas de mejillón.
Estos residuos carbonatados de origen animal inducen una mayor expansión y originan áridos vitreos con menor densidad que los obtenidos con residuos carbonatados de origen mineral.
Cuando el residuo carbonatado es de origen mineral, si fuera necesario, se puede acondicionar previamente a su mezclado en la etapa (b) mediante deshidratación, molienda y tamizado a un tamaño de partícula inferior a 1 mm.
Cuando el residuo carbonatado es de origen animal, si fuera necesario, se puede acondicionar previamente a su mezclado en la etapa (b) mediante deshidratación, fragmentación, molienda y tamizado a un tamaño de partícula inferior a 1 mm,
preferiblemente inferior a 300μm.
Al igual que los residuos de vidrio, los residuos carbonatados se podrían tamizar a un tamaño inferior.
La etapa (c) del procedimiento de la invención se refiere al conformado del producto obtenido en la etapa (c). Esta etapa del procedimiento define la forma y tamaño del árido ligero final y dependerá de la aplicación final.
En una realización preferida de la etapa (c) el conformado puede ser manual o mecánico y se lleva a cabo mediante prensado o peletizado.
Además, el procedimiento de obtención de la presente invención comprende una etapa (d) de tratamiento térmico mediante choque térmico, sin necesidad de rampas de calentamiento y enfriamiento, lo cual implica un ahorro energético y una notable reducción de los tiempos de procesado sin prescindir del control del proceso. Como se demuestra en los ejemplos, el calentamiento por choque térmico se muestra como el procedimiento más efectivo para la obtención de un árido ligero vítreo, ya que la velocidad de calentamiento no ejerce un efecto significativo sobre los valores de expansión y la máxima expansión se produce en el intervalo de temperatura 800°-900°C. Adicionalmente, un tiempo de permanencia de 15 min es suficiente para conseguir una expansión superior al 40%.
Mediante el procedimiento de la presente invención se obtienen áridos artificiales vitreos de características similares a áridos ligeros comerciales, como sus propiedades de densidad (0,55-0,80 g/cm3) y resistencia (0,65-1,10 MPa), que los hace idóneos como alternativa en cualquiera de las aplicaciones en las que sea necesario su uso.
A lo largo de la descripción y las reivindicaciones la palabra "comprende" y sus variantes no pretenden excluir otras características técnicas, aditivos, componentes o pasos. Para los expertos en la materia, otros objetos, ventajas y características de la invención se desprenderán en parte de la descripción y en parte de la práctica de la invención. Los siguientes ejemplos y figuras se proporcionan a modo de ilustración, y no se pretende que sean limitativos de la presente invención.
BREVE DESCRIPCIÓN DE LAS FIGURAS
Fig. I Difractogramas de rayos-X de los diferentes residuos utilizados en la preparación de los áridos ligeros vítreos.
Fig. 2 Curvas de ATD/TG de los diferentes residuos utilizados en la preparación de los áridos ligeros vítreos.
Fig. 3. Aspecto de los áridos ligeros vítreos preparados a partir de pastillas prensadas tras los ensayos de expansión con diferentes parámetros de procesado.
Fig. 4. Evolución de la expansión lineal con la temperatura en probetas prensadas formuladas con diferentes espumantes(5% en peso) y tratadas térmicamente durante 15 min.
Fig. 5. Evolución de la expansión lineal con la temperatura en probetas prensadas de la composición GC-5ES formuladas a partir fracciones de casco de vidrio con diferente tamaño de partícula y tratadas térmicamente durante 15 min.
Fig. 6. Evolución de la expansión lineal con la velocidad de calentamiento en probetas prensadas de la composición GC-5ES tratadas térmicamente a 900°C durante 15 min.
Fig. 7. Aspecto de los áridos ligeros vítreos preparados a partir de probetas peletizadas esféricas tras los ensayos de expansión con diferentes parámetros de procesado.
Fig. 8. Evolución de la expansión lineal en probetas esféricas amasadas manualmente en función de a) temperatura y porcentaje de espumante añadido; b) temperatura y tiempo de expansión.
Fig. 9. Localización de todas las composiciones de áridos vítreos preparados a partir de probetas peletizadas esféricas, en función de sus valores de densidad y resistencia a compresión.
EJEMPLOS
Síntesis de áridos ligeros vitreos
Se prepararon áridos ligeros vitreos artificiales a partir de mezclas de casco de vidrio blanco y residuos de carbonatos, tanto de origen mineral (residuos originados en la extracción, fabricación y comercialización de magnesita y sus derivados) como animal (cáscara de huevo y concha de mejillón).
1. Materiales y métodos
El vidrio base utilizado para la síntesis de árido ligero vítreo fue un casco de vidrio blanco (GC) suministrado por VERALLIA S.A (Zaragoza, España), empresa fabricante de envases de vidrio. Como espumantes, se evaluó la eficacia de carbonatos, tanto de origen mineral como animal. Como espumante mineral se utilizaron tres residuos originados en la extracción, fabricación y comercialización de magnesita y sus derivados. Estos residuos, denominados carbonato F (CF), estéril de flotación (EF) y carbonato PC8 (PC8) fueron suministrados por Magnesitas de Navarra (Zubiri, España). Como carbonato de origen animal se utilizó cáscara de huevo (ES) y concha de mejillón (MS), ambos residuos de la industria alimentaria.
Previamente a su uso, el casco de vidrio necesitó una etapa de acondicionamiento consistente en molienda en un molino oscilante de discos vibratorios (SIEBTECHNIK TEMA TS 100 model), tamizado hasta un tamaño inferior de 1 mm y homogeneización en un mezclador (SPEX 8000 Mixer/Mill). El residuo EF se sometió a secado en estufa a 120°C durante al menos 24 h, molienda en un molino planetario (RETSCH PM 100) y tamizado a un tamaño de partícula inferior a 1 mm. Los residuos ES y MS fueron secados en estufa a 120°C hasta peso constante, fragmentados de manera mecánica, molidos en un molino de cuchillas y tamizados a un tamaño de partícula inferior a 297 μm. Los espumantes CF y PC8 no necesitaron acondicionamiento y se utilizaron según se recibieron.
Las materias primas se caracterizaron mediante diferentes técnicas analíticas. La composición química se determinó mediante fluorescencia de rayos-X (FRX) en un espectrómetro de dispersión por longitud de onda (Bruker, S8 Tiger). Para la realización
de las medidas se prepararon pastillas prensadas de 10 g de materia prima sin aditivos. La pérdida por ignición (LOI) se calculó calentando las muestras a 1000°C durante 1 h en un crisol de Pt. La naturaleza amorfa o cristalina de las materias primas se determinó mediante difracción de rayos-X (DRX) (Bruker D8 Advance) utilizando radiación CuKa. Los difractogramas se registraron en el intervalo 20 = 2-65° con una velocidad de exploración de 0,07 s por paso. El tratamiento de datos se realizó con el programa EVA Difrac Plus 13.0 y la identificación de fases cristalinas con la base de datos Powder Diffraction Datafile (PDF). El comportamiento térmico de las materias primas se evaluó mediante análisis térmico diferencial y termogravimétrico (ATD/TG) (Setaram Labsys) utilizando crisoles de platino, atmósfera controlada (flujo de aire sintético) y alúmina calcinada como material de referencia.
En la fabricación de los áridos ligeros vitreos, se evaluó el efecto de diferentes parámetros de procesado, tal y como se resume a continuación:
- Tamaño de partícula del vidrio base: <63μm, 63-100μm, 100-250μm, 250-500μm y <1mm.
- Porcentaje de espumante: 2,5; 5; 7,5; 10 y 15% en peso
- Tipo de conformado: Se evaluó el conformado de probetas mediante prensado y conformado manual mediante peletizado. Para la preparación de pastillas prensadas, se conformaron probetas cilíndricas (2 cm diámetro y aproximadamente 1,5 cm de altura) a partir de 2 g de mezcla homogeneizada de materias primas (casco de vidrio y espumante) ligeramente humedecidas ( ~ 3 % de agua). El conformado se realizó mediante prensado uniaxial a 30 MPa durante 30 segundos, en una prensa hidráulica semiautomática NANETTI modelo Mignon-S. Para el conformado manual, se prepararon 30g de mezclas de materias primas y se amasaron con agua (23 % en peso). A partir de cada mezcla se moldearon probetas esféricas (~ 1 cm de diámetro y 0,75 g de peso). Previamente al proceso de espumado, las probetas se secaron en estufa a 105°C durante 24 horas
- Velocidad de calentamiento: 10, 20, 30, 40 y 50°C/min. Además, se evaluó el efecto de calentamiento mediante choque térmico, consistente en introducir las muestras en el horno precalentado a la temperatura de tratamiento.
- Temperatura de cocción: 700, 800, 900 y 1000°C
- Tiempo de tratamiento: 5, 10, 15, 20, 30 y 45 min
Para la evaluación del efecto de cada una de las variables de procesado, se fijaron el resto de parámetros tal y como se recoge en la Tabla 1.
Tabla 1. Parámetros de procesado utilizados en los diferentes ensayos de expansión.
(*) Los diferentes espumantes se introdujeron en un 10% en peso, excepto CM que se introdujo en un 5 y 7,5% en peso.
Tras el proceso, las probetas se caracterizaron mediante la determinación de la expansión lineal (EL) experimentada durante el tratamiento térmico y la medida de la densidad aparente (Dap) y resistencia a compresión (<jc) de las probetas expandidas. Para cada tratamiento, las anteriores características se determinaron en 10 probetas, presentándose los valores medios de las medidas. La expansión lineal, expresada en porcentaje, se ha determinado según la ecuación:

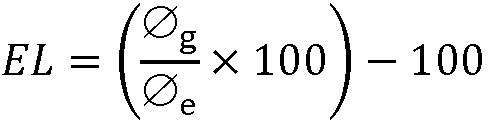

Donde 0g y 0e son los diámetros de la probeta seca en crudo y tras el proceso de expansión, respectivamente.
La densidad aparente de las probetas se determinó mediante un método directo a partir del peso de las mismas y de la medida de sus dimensiones con un calibre digital de ±0,01mm de error.
La porosidad total y el diámetro medio de poro de los áridos ligeros vítreos artificiales se determinó mediante tomografía computerizada de rayos-X (NikonXTH 160).
La resistencia a compresión se determinó de acuerdo a la norma EN 658-2:2002 en una máquina de ensayos SERVOSIS de 1000N. Los ensayos se realizaron aplicando la carga mediante placas de compresión conectadas a la célula de carga y en la cabeza transversal móvil y utilizando una velocidad de deformación que permitiera el fallo de las probetas en un tiempo inferior a 1 min.
2. Resultados
2.1. Caracterización de materias primas
La Tabla 2 y las Figuras 1 y 2 presentan, respectivamente, la composición química, los difractogramas de rayos-X y las curvas de ATD/TG de las materias primas utilizadas como vidrio base y espumante. El casco de vidrio presenta una composición típica de vidrio sodo-cálcico formulado básicamente a partir de óxido de silicio (vitrificante), carbonato de sodio (fundente) y carbonato de calcio (estabilizante). Es un material completamente amorfo, tal y como lo indica su difractograma de rayos-X (Fig.1) en el que únicamente se observa un halo difuso en el intervalo 20=10-40° indicativo de ausencia de orden atómico a largo alcance. En cuanto a su comportamiento térmico, su curva de ATD presenta la temperatura de transición vítrea, Tg, a aproximadamente 610°C (Fig.2). A partir de esta temperatura, su densidad, dureza y rigidez disminuye y el vidrio se encuentra en un estado plástico viscoso, adecuado para atrapar los gases procedentes de la descomposición térmica de los espumantes y formar un árido ligero
vitreo.
Los residuos de carbonatos de origen mineral (CF, EF y PC8) están compuestos por mezclas de magnesita (MgCO3), dolomita (CaMg(CO3)2) y cuarzo (SiO2) (Fig.1). Sus curvas de ATD presentan, a partir de 500°C, diferentes picos endotérmicos debidos a la descomposición de las fases cristalinas carbonatadas (Fig.2). Así, los picos intensos centrados alrededor de 750°C y 870°C corresponden respectivamente a la descomposición de la dolomita en dos etapas, primero se produce la descarbonatación parcial del CaMg(CO3)2 para formar MgO y CaCO3 y posteriormente la descarbonatación de este último. Un pico de menor intensidad centrado alrededor de 800°C corresponde a la descarbonatación de la magnesita presente en las muestras iniciales. La composición química de estas materias primas es coherente con su composición mineralógica, con óxidos de magnesio, calcio y silicio como componentes mayoritarios y alúmina y óxido de hierro como minoritarios.
Los residuos de carbonatos de origen animal (ES y MS) están compuestos principalmente por carbonato cálcico (CaCO3) (Fig.1). El difractograma de rayos-X del residuo de cáscara de huevo indica la presencia de calcita como única fase cristalina, mientras que el residuo de concha de mejillón está compuesto por una mezcla de los polimorfos calcita y aragonito. Sus curvas de ATD muestran una bajada endotérmica a partir de 700-750°C que da lugar a un pico centrado alrededor de 935°C que corresponde a la descomposición del CaCO3(Fig.2). Previamente a la descomposición del carbonato cálcico, estas materias primas muestran una pérdida de peso de aproximadamente un 10% debido a la descomposición de la fracción orgánica contenida en estos residuos. En cuanto a su composición química, como era de esperar ambos residuos están compuestos de óxido de calcio como componente mayoritario.
Tabla 2. Análisis químico (% en peso) de las materias primas determinado por FRX
2.2. Pastillas conformadas mediante prensado
La Figura 3 muestra el aspecto de los productos obtenidos tras los ensayos de expansión con diferentes parámetros de procesado (espumante, tamaño de partícula del vidrio base, velocidad de calentamiento y tiempo de permanencia). Se observa que los espumantes ES, MS y EF son los que producen una mayor expansión; que la expansión es mayor cuanto menor es el tamaño de partícula del vidrio base; y que velocidad de calentamiento y tiempo de permanencia no tienen un efecto significativo sobre la expansión de las probetas. A continuación, se detalla el efecto de los parámetros de procesado evaluados sobre el grado de espumado.
La Figura 4 muestra la evolución de la expansión lineal con la temperatura en probetas prensadas formuladas con diferentes espumantes (5% en peso) y tratadas térmicamente durante 15 min. Como referencia, en la Fig.4 se presenta también la curva correspondiente al vidrio base sin adición de espumante. El vidrio base experimenta una contracción (aprox. 20%) al aumentar la temperatura, como resultado de un proceso de sinterización en el que la porosidad abierta disminuye a la vez que las partículas de vidrio se reordenan por un mecanismo de flujo viscoso. En las probetas con adición de espumante, la sinterización de las partículas de vidrio comienza de forma análoga (a 700°C todas las muestras experimentan una contracción lineal de aprox. 5%), pero en este caso el progreso del proceso de sinterización es frenado por la descomposición de los espumantes y consiguiente liberación de gas CO2 que promueve la expansión de las probetas. La Fig.4 indica que todos los espumantes estudiados son eficaces para inducir
la expansión en la fabricación de áridos ligeros vitreos, siendo los residuos ES, MS y EF los más efectivos. Con estos espumantes se consigue una expansión lineal máxima, ELmax= 45-60%, en el intervalo de temperatura 800-900°C. A mayor temperatura la fuerza de sinterización predomina sobre la fuerza de expansión y como resultado, la expansión lineal disminuye en todos los casos hasta un valor de aprox. 25%. Por otro lado, los espumantes CF y PC8 dan lugar a un menor grado de expansión lineal (ELmax= 20%) y en este caso las fuerzas de sinterización y expansión se equilibran, de modo que una vez alcanzada la máxima expansión, ésta se mantiene al aumentar la temperatura.
La diferencia de comportamiento observada en la capacidad de expansión de los diferentes residuos utilizados como espumantes está relacionada con la temperatura de inicio de descomposición de los carbonatos. En los espumantes CF y PC8 las reacciones de descarbonatación de MgCO3 (inicio de la bajada endotérmica en la Fig. 2) comienzan a 520° y 600°C, respectivamente y se desarrollan hasta 800°C. En ambos casos, las temperaturas de inicio de descarbonatación son inferiores a la Tg del vidrio base (611 °C), de modo que los gases liberados al comienzo de la reacción de descomposición pueden escapar fácilmente entre la porosidad abierta existente entre las partículas del vidrio. En el caso de los espumantes ES y MS, que dan lugar a los mayores valores de expansión, el comienzo de las reacciones de descarbonatación de CaCO3 (780y 750°C, respectivamente) tiene lugar a temperaturas muy superiores al valor de Tg. En este caso, los gases liberados encuentran una matriz más sinterizada, en la que la porosidad abierta se ha reducido considerablemente, quedando atrapados en la matriz y dando lugar a su expansión. En el caso del espumante EF, la descomposición de MgCO3 comienza a 570°C, de forma análoga a CF y PC8. Sin embargo, la presencia de CaCO3 en este residuo promueve la liberación de gases a temperatura superior a 800°C y por tanto se llega a un grado de expansión análogo al logrado con los espumantes ES y MC. En vista a estos resultados, se seleccionó la composición conteniendo un 5% en peso del espumante ES para estudiar el efecto del tamaño de partícula del vidrio base y de la velocidad de calentamiento sobre la expansión.
La Figura 5 muestra la evolución de la expansión lineal con la temperatura en función del tamaño de partícula del vidrio base en probetas prensadas formuladas con 5% en peso de espumante ES (GC-5ES) y tratadas térmicamente durante 15 min. A 700°C
todas las probetas experimentan una contracción de volumen, que es mayor cuanto menor es el tamaño de partícula inicial del vidrio. Al disminuir el tamaño de partícula del vidrio, aumenta la compactación en verde y en consecuencia las probetas prensadas contienen menor porosidad abierta entre partículas y se favorecen las primeras etapas de la sinterización, con lo que se alcanza una mayor contracción de las probetas. De igual forma, cuando se produce la descomposición térmica de los espumantes, los gases liberados tienen menos caminos de porosidad abierta para escapar hacia la superficie de las probetas, quedándose atrapados en su interior y dando lugar a una mayor expansión. Los valores de máxima expansión se obtienen en todos los casos en el intervalo de temperatura 800-900°C, con valores medios de ELmax= 40% para la fracción con mayor tamaño de partícula (250-500μm) y ELmax= 60% para las pastillas prensadas a partir de la fracción < 63μm. No obstante, en la Fig. 3 se observa que las probetas de composición GC-5ES, preparadas a partir de una fracción con tamaño de partícula < 1mm, alcanzan valores de expansión máxima similares a los conseguidos con la fracción < 63μm. Consecuentemente, el resto del estudio se realizó con casco de vidrio tamizado a < 1 mm.
En los ensayos anteriores, las pastillas fueron expandidas mediante choque térmico, es decir, las pastillas crudas son introducidas en el horno precalentado a la temperatura de tratamiento. Para evaluar el efecto de la velocidad de calentamiento, se llevaron a cabo diferentes ensayos de expansión en los que las pastillas crudas fueron introducidas en el horno a temperatura ambiente y se sometieron a una rampa de calentamiento hasta alcanzar la temperatura de 900°C. La Figura 6 muestra la evolución de la expansión lineal con la velocidad de calentamiento y tiempo de tratamiento en probetas prensadas formuladas con 5% en peso del espumante ES (GC-5ES) y tratadas térmicamente durante 15 min. Se observa que ninguno de los parámetros de procesado evaluados (velocidad de calentamiento y tiempo de permanencia) tienen un efecto significativo sobre el valor de expansión de las probetas, alcanzándose un valor medio de expansión de 40%, ligeramente inferior al valor de 55% alcanzado en los ensayos de expansión mediante choque térmico y 15 min de permanencia.
2.3. Probetas conformadas mediante amasado manual
Los resultados que se describen a continuación se obtuvieron sobre probetas esféricas (~ 1 cm de diámetro) moldeadas manualmente. La Figura 7 muestra el aspecto de los productos obtenidos tras los ensayos de expansión con diferentes parámetros de
procesado (tipo y porcentaje de espumante, temperatura y tiempo de expansión). Se observa que los espumantes ES, MS y EF son los que producen una mayor expansión; que la mayor expansión se produce a 900°C y con la adición de espumante entre un 5-10% en peso; y que el tiempo de permanencia no tiene un efecto significativo sobre la expansión de las probetas. Es necesario destacar que los resultados indican que el método de conformado no influye en el proceso de expansión, ya que no se han observado diferencias importantes en los valores de expansión lineal con respecto a los obtenidos con probetas prensadas.
La Figura 8 muestra la evolución de la expansión lineal de estas probetas en función del porcentaje de espumante añadido, la temperatura y el tiempo de tratamiento. En las gráficas de la Fig.8 se representan conjuntamente los resultados obtenidos en el estudio de las diferentes composiciones preparadas con la adición de los diferentes espumantes, ya que se ha observado que todas ellas siguen una tendencia similar. Así, con independencia del espumante utilizado, la Fig. 8a muestra que en las probetas esféricas existe un amplio intervalo de expansión, obteniéndose el valor máximo a la temperatura de 900°C. Además, se obtienen valores de expansión superior al 50% para adición de espumante entre un 5-10% en peso. Por consiguiente, para evaluar el efecto del tiempo de expansión se seleccionaron las composiciones con incorporación de un 10% en peso de espumante y las probetas crudas se expandieron a temperaturas en el intervalo 800-900°C para diferentes tiempos de expansión. La Figura 8b presenta la evolución de la expansión lineal con la temperatura y tiempo de tratamiento. Se puede observar que la velocidad de expansión es muy alta y que tiempos de tratamiento tan cortos como 2,5 min originan una expansión en torno al 30%. El grado de expansión aumenta con el tiempo de tratamiento, aunque a partir de 15 min la variación observada en los valores de expansión no es significativa.
No obstante, para la selección de los parámetros de procesado no sólo hay que tener en cuenta la expansión experimentada por las probetas, sino que también hay que considerar las propiedades de los áridos ligeros vitreos obtenidos, en términos de densidad y resistencia mecánica. De forma análoga a lo observado en el estudio de pastillas prensadas, los diferentes espumantes dan lugar a áridos ligeros vitreos con diferentes grados de expansión y por tanto, diferente densidad. Así, los residuos de origen animal (ES y MS) inducen una mayor expansión y originan áridos con menor densidad. Por otra parte, el residuo PC8 es el espumante que promueve el menor grado
de expansión y da lugar a los mayores valores de densidad. Como se ha comentado anteriormente, el diferente comportamiento de los espumantes está relacionado con la diferente temperatura de inicio de descomposición de los carbonatos contenidos en relación al valor de la Tg del vidrio base. Las curvas de variación de resistencia a compresión presentan un perfil muy similar a las curvas de densidad, indicando que ambas propiedades están relacionadas.
La Figura 9 presenta la localización de todas las composiciones estudiadas en función de sus valores de densidad y resistencia a compresión. Las líneas discontinuas acotan el intervalo de densidad (0,3-0,8 g/cm3) y resistencia mecánica (0,7-1,5 MPa) de áridos ligeros comerciales con similar granulometría. En general, los áridos vítreos obtenidos en este estudio presentan valores de densidad en el intervalo de áridos ligeros comerciales (Fig. 9a) aunque sus valores de resistencia a compresión están mayormente por debajo del valor mínimo de 0,7 MPa. Aun así, la Fig. 9b muestra una ampliación de la región sombreada, en la que se cumplen los requisitos de densidad y resistencia mecánica. Los resultados indican que todos los espumantes investigados en este estudio dan lugar a áridos ligeros vítreos, siendo 800°C la temperatura de procesado más adecuada para que los materiales obtenidos tengan las propiedades de densidad y resistencia apropiadas para su aplicación como áridos ligeros.
Por otra parte, de modo general no se puede establecer un porcentaje óptimo de adición de espumante, ya que la capacidad de expansión dependerá de su naturaleza y sus características físico-químicas. De hecho, se ha observado que las características cristalográficas del carbonato cálcico ejercen gran influencia sobre la consistencia y resistencia mecánica de los áridos vítreos expandidos obtenidos. Así, los valores más bajos de ambas propiedades se han obtenido cuando se utiliza cáscara de mejillón como espumante. Este resultado se puede atribuir a la presencia del polimorfo aragonito en su composición mineralógica.
En la Tabla 3 se muestra la composición química obtenida por FRX de los áridos vítreos con valores de densidad y resistencia apropiados para su aplicación como áridos ligeros. En las Tablas 4 y 5 se recogen sus valores de porosidad y diámetro medio de poro.

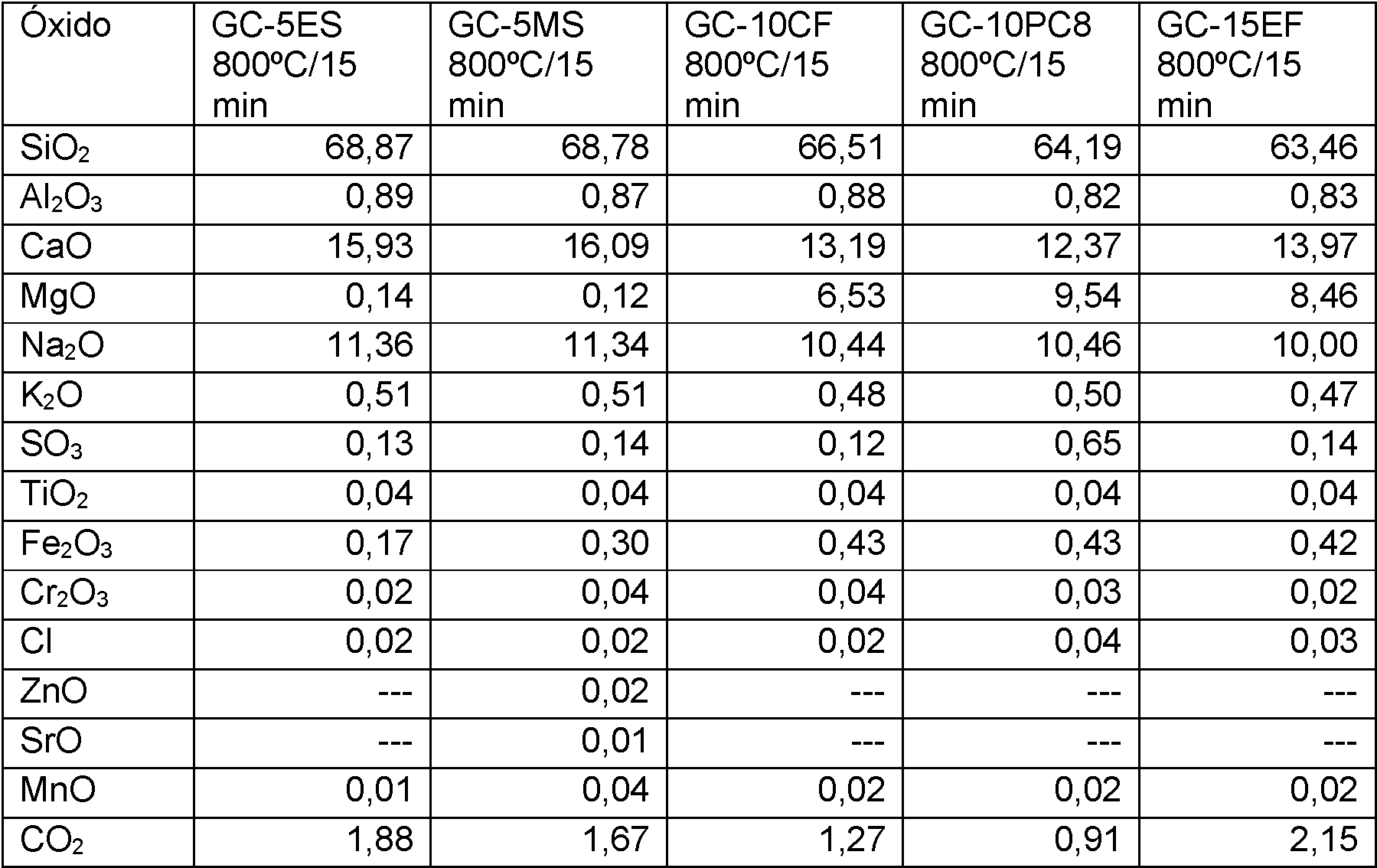

Tabla 3. Composición química (% en peso) de los áridos ligeros vitreos artificiales
Tabla 4. Porosidad total (%) de los áridos ligeros vítreos artificiales
Tabla 5. Diámetro medio de poro (μm) de los áridos ligeros vitreos artificiales
Claims (11)
1. Un procedimiento de obtención de áridos ligeros vitreos caracterizado porque comprende las siguientes etapas:
a) acondicionar residuos de vidrio mediante molienda, tamizado a un tamaño inferior a 1 mm y homogenización,
b) mezclar el residuo de vidrio acondicionado en la etapa (a) con al menos un residuo carbonatado seleccionado de entre residuos carbonatados de origen mineral y residuos carbonatados de origen animal, con una proporción de los residuos de carbonatos de hasta el 15% en peso de la mezcla,
c) conformar la mezcla obtenida en (b), y
d) expandir el producto conformado obtenido en (c) mediante choque térmico a una temperatura de entre 800 °C y 900 °C durante un periodo de tiempo no superior a 15 min.
2. El procedimiento según la reivindicación 1, donde en el acondicionamiento de la etapa (a) se lleva a cabo mediante tamizado a un tamaño inferior a 63 μm.
3. El procedimiento según cualquiera de las reivindicaciones 1 o 2, donde el residuo de vidrio es vidrio recuperado, procedente de la fabricación de envases.
4. El procedimiento según cualquiera de las reivindicaciones 1 a 3, donde los residuos carbonatados de origen mineral son residuos procedentes de la fabricación de magnesitas, que comprenden magnesita, dolomita y cuarzo.
5. El procedimiento según cualquiera de las reivindicaciones 1 a 4, donde el residuo carbonatado de origen mineral se acondiciona previamente a su mezclado en la etapa (b) mediante deshidratación, molienda y tamizado a un tamaño de partícula inferior a 1 mm.
6. El procedimiento según cualquiera de las reivindicaciones 1 a 5, donde el residuo carbonatado de origen animal son residuos procedentes de la industria alimentaria que comprenden carbonato cálcico.
7. El procedimiento según la reivindicación 6, donde el residuo carbonatado se
selecciona de entre cascara de huevo y conchas de bivalvos.
8. El procedimiento según la reivindicación 7, donde las conchas de bivalvos son conchas de mejillones.
9. El procedimiento según cualquiera de las reivindicaciones 1 a 8, donde el residuo carbonatado de origen animal se acondiciona previamente a su mezclado en la etapa (b) mediante deshidratación, fragmentación, molienda y tamizado a un tamaño de partícula inferior a 1 mm.
10. El procedimiento según cualquiera de las reivindicaciones 1 a 9, donde el conformado de la etapa (c) es mecánico o manual.
11. El procedimiento según cualquiera de las reivindicaciones 1 a 10, donde el conformado de la etapa (c) se lleva a cabo mediante prensado o peletizado.
Priority Applications (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| ES202130406A ES2927669B2 (es) | 2021-05-06 | 2021-05-06 | Procedimiento de obtencion de aridos ligeros vitreos |
| PCT/ES2022/070276 WO2022234173A1 (es) | 2021-05-06 | 2022-05-05 | Procedimiento de obtención de áridos ligeros vítreos |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| ES202130406A ES2927669B2 (es) | 2021-05-06 | 2021-05-06 | Procedimiento de obtencion de aridos ligeros vitreos |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| ES2927669A1 ES2927669A1 (es) | 2022-11-10 |
| ES2927669B2 true ES2927669B2 (es) | 2023-11-10 |
Family
ID=83932034
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| ES202130406A Expired - Fee Related ES2927669B2 (es) | 2021-05-06 | 2021-05-06 | Procedimiento de obtencion de aridos ligeros vitreos |
Country Status (2)
| Country | Link |
|---|---|
| ES (1) | ES2927669B2 (es) |
| WO (1) | WO2022234173A1 (es) |
-
2021
- 2021-05-06 ES ES202130406A patent/ES2927669B2/es not_active Expired - Fee Related
-
2022
- 2022-05-05 WO PCT/ES2022/070276 patent/WO2022234173A1/es not_active Ceased
Also Published As
| Publication number | Publication date |
|---|---|
| ES2927669A1 (es) | 2022-11-10 |
| WO2022234173A1 (es) | 2022-11-10 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| Sudarshan et al. | Impact of fire on mechanical properties of concrete containing marble waste | |
| CN1549797A (zh) | 改进型泡沫玻璃制品 | |
| WO2017177996A1 (de) | Verfahren zur herstellung von porenbetonformkörpern | |
| ES3007558T3 (en) | Construction units in form of bricks, blocks or tiles made from recyclable materials and by-products, method of making the construction units and their use | |
| ES2927669B2 (es) | Procedimiento de obtencion de aridos ligeros vitreos | |
| RU2425817C1 (ru) | Способ изготовления пористых керамических стеновых изделий | |
| CN108483929A (zh) | 一种用于内墙的发泡融玻陶瓷及其制备方法 | |
| CN102030549B (zh) | 一种复合隧道防火板的制造方法 | |
| RU2348596C1 (ru) | Строительный материал и способ его получения | |
| KR101189202B1 (ko) | 경소백운석을 포함하는 균열방지용 건조 시멘트 모르타르 조성물 | |
| RU2327666C1 (ru) | Способ изготовления стеновых керамических изделий с использованием осадочных высококремнеземистых пород, шихта для стеновых керамических изделий и заполнитель для стеновых керамических изделий | |
| Nikitin et al. | PRODUCTION OF POROUS GLASS-CRYSTALLINE MATERIALS USING DIFFERENT TYPES OF NATURAL AND RECYCLED RESOURCES. | |
| RU2592909C2 (ru) | Пористый материал на основе кремнезема и портландита для заполнения изолирующего кирпича с контролируемой структурой и соответствующий способ получения | |
| LT2010046A (lt) | Klinkerinė keramika ir jos gavimo būdas | |
| KR101922446B1 (ko) | 칼슘실리케이트계 무기 단열재의 제조방법 | |
| CN111087170B (zh) | 一种微晶透水保水砖及其制备方法 | |
| RU2308440C1 (ru) | Сырьевая смесь для изготовления ячеистого бетона неавтоклавного твердения для строительных изделий и строительное изделие | |
| ITMI20101260A1 (it) | Miscela cementizia secca per la formatura di calcestruzzi leggeri a bassa conducibilita' termica, e calcestruzzi cosi' ottenuti | |
| RU2031892C1 (ru) | Бетонная смесь для изготовления конструкционных и конструкционно-теплоизоляционных изделий | |
| WO2006027634A1 (es) | Material para construccion que presenta un aislamiento mejorado contra el ruido, el proceso para su obtencion y sus usos | |
| WO2011014097A1 (ru) | Способ получения теплоизоляционного и утеплительного материала для строительных изделий | |
| RU2408555C1 (ru) | Способ приготовления смеси для изготовления легких силикатных строительных изделий и строительное изделие | |
| KR101929205B1 (ko) | 슬래그 혼합 무기 단열재의 제조방법 | |
| RU2318771C1 (ru) | Способ изготовления стеновых керамических изделий с использованием измельченных кристаллизованных стекол, шихта для стеновых керамических изделий и заполнитель для стеновых керамических изделий | |
| RU2860009C1 (ru) | Пенокерамический блок и способ его получения |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| FG2A | Definitive protection |
Ref document number: 2927669 Country of ref document: ES Kind code of ref document: B2 Effective date: 20231110 |
|
| FD2A | Announcement of lapse in spain |
Effective date: 20240927 |
