ES2929198T3 - Método y aparato de envío y de recepción de PPDU de enlace descendente - Google Patents

Abstract

Un método de envío de PPDU de unidad de datos de protocolo de capa física de radio incluye: obtener, mediante un aparato de envío, una PPDU de radio, donde la PPDU incluye un HE-SIG-A y un HE-SIG-B, el HE-SIG-A incluye un campo se usa para indicar una cantidad de símbolos OFDM en el HE-SIG-B, y cuando se usan diferentes MCS, o si se usa DCM, o se usan diferentes anchos de banda para la transmisión del campo HE-SIG-B, un mismo valor en el campo usado para indicar la cantidad de símbolos OFDM en el HE-SIG-B indica diferentes cantidades de símbolos OFDM; y enviar la PPDU, para que un aparato receptor determine, con referencia a los diferentes MCS, si se utiliza el DCM, o los diferentes anchos de banda y en base a un valor del campo utilizado para indicar la cantidad de símbolos OFDM en el HE- SIG-B, la cantidad de símbolos OFDM en el HE-SIG-B. (Traducción automática con Google Translate, sin valor legal)

Description

DESCRIPCIÓN

Método y aparato de envío y de recepción de PPDU de enlace descendente

CAMPO DE LA INVENCIÓN

La presente invención se refiere al campo de las tecnologías de comunicación, y de manera más específica, a un método y aparato de envío de PPDU de enlace descendente, y un método y aparato de recepción de PPDU de enlace descendente.

ANTECEDENTES DE LA INVENCIÓN

Para incrementar significativamente una velocidad de transmisión de servicio en un sistema WLAN, en la norma 802.11ax del instituto de ingenieros eléctricos y electrónicos (IEEE, Institute of Electrical y Electronics Engineers), adicionalmente se utiliza una tecnología de acceso múltiple por división de frecuencia ortogonal (OFDMA, Orthogonal Frequency Division Multiple Access) con base en una tecnología de multiplexión por división de frecuencia ortogonal existente (OFDM, Orthogonal Frequency Division Multiplexing). Un recurso de tiempofrecuencia de un canal inalámbrico en una interfaz de aire es dividido en una pluralidad de unidades de recursos de tiempo-frecuencia ortogonales (RU, Resource Unit) en la tecnología OFDMA. Las RUs pueden ser compartidas en el dominio de tiempo y pueden ser ortogonales en el dominio de frecuencia.

La tecnología OFDMA soporta una pluralidad de nodos en el envío y recepción de datos simultáneamente. Cuando un punto de acceso necesita transmitir datos con una estación, los recursos son asignados con base en una RU o grupo de RUs. Diferentes recursos de canal son asignados a diferentes STAs en un mismo momento, de manera que una pluralidad de STAs tienen acceso de manera eficiente a los canales, incrementando así la utilización del canal.

En un sistema Wi-Fi existente incluyendo un sistema de legado basado en IEEE 802.11a y un sistema HP basado en IEEE 802.11n, la transmisión de datos de enlace ascendente solamente es una transmisión de punto-a-punto, tal como se muestra en la figura 1. Para ser específicos, en un mismo momento, en un mismo canal, o en un mismo segmento de espectro, solamente una STA transmite datos al AP. La transmisión de datos de enlace descendente también es la transmisión de punto-a-punto. Para ser específicos, en un mismo momento o en un mismo segmento de espectro, el AP transmite datos a únicamente una STA. No obstante, en un sistema Wi-Fi de siguiente generación, o en un sistema HEW, después que se introduce la tecnología OFDMA, la transmisión de datos de enlace ascendente ya no es una transmisión de punto-a-punto, sino una transmisión de multipunto-a-punto, como se muestra en la figura 2. Para ser específicos, en un mismo momento, en un mismo canal, o en un mismo segmento de espectro, una pluralidad de STAs transmiten simultáneamente datos al AP. La transmisión de datos de enlace descendente ya no es tampoco una transmisión de punto-a-punto, sino una transmisión de punto-a-multipunto. Los documentos de la técnica anterior US 9398571, US2017/201357 y CN 107210989 divulgan que una PPDU comprende HE-SIG-A y HE-SIG-B, donde el HE-SIG-A incluye información que indica una cantidad de símbolos OFDM en el HE-SIG-B.

Para un sistema WLAN basado en OFDMA es necesario indicar de manera eficiente un recurso de tiempofrecuencia a la STA.

RESUMEN

Realizaciones de la presente invención proporcionan un método y aparato de envío de PPDU de enlace descendente y un método y aparato de recepción de PPDU de enlace descendente, para soportar la reducción de las sobrecargas de recursos de transmisión provocadas por programación de recursos.

Una realización de la presente invención proporciona una pluralidad de soluciones utilizadas para resolver el problema técnico anterior. Un método de envío de unidad de datos de protocolo de capa física PPDU incluye: obtener, a través de un aparato de envío, una unidad de datos de protocolo de capa física de radio PPDU, donde la PPDU incluye un campo de señal de alta eficiencia A y un campo de señal de alta eficiencia B HE-SIG-B, el HE-SIG-A incluye un campo utilizado para indicar una cantidad de símbolos OFDM en el HE-SIG-B, y cuando se utilizan diferentes MCSs, o si se utiliza una DCM, o se utilizan diferentes anchos de banda para transmisión del campo HE-SIG-B, un mismo valor en el campo utilizado para indicar la cantidad de símbolos OFDM en el HE-SIG-B indica diferentes cantidades de símbolos OFDM; y enviar la PPDU, de manera que un aparato de recepción determina, con referencia a los diferentes MCSs, o si se utiliza la DCM, o los diferentes anchos de banda y con base en un valor del campo utilizado para indicar la cantidad de símbolos OFDM en el HE-SIG-B, la cantidad de símbolos OFDM en el HE-SIG-B.

De manera correspondiente, una realización de la presente invención además proporciona un aparato que puede ser configurado para ejecutar el método anterior, y un método y un aparato en el lado del receptor. Los detalles no se describen aquí nuevamente. Una realización de la presente invención también proporciona un medio de almacenamiento legible por computadora correspondiente, configurado para implementar uno de los métodos mencionados en todas las implementaciones.

De acuerdo con el método y aparato de envío de PPDU en las realizaciones de la presente invención, la transmisión OFDMA en un sistema WLAN se puede completar de manera apropiada y eficiente.

Breve descripción de las figuras

Para describir las soluciones técnicas en las realizaciones de la presente invención de manera más clara, lo siguiente describe brevemente los dibujos acompañantes requeridos para describir las realizaciones o la técnica anterior. Aparentemente, los dibujos acompañantes en la siguiente descripción ahora simplemente muestran algunas realizaciones de la presente invención, y un experto en la técnica puede derivar otros dibujos a partir de estos dibujos anexos sin esfuerzos creativos.

La figura 1 es un diagrama esquemático simple de transmisión de punto-a-punto en un sistema WLAN;

La figura 2 muestra la transmisión multipunto-a-punto en otro sistema WLAN (por ejemplo, un HEW);

La figura 3 es un diagrama estructural esquemático simple de un cuadro PPDU multi-estación de enlace descendente de acuerdo con una realización de la presente invención (en cumplimiento con 802.11ax);

La figura 4 es un diagrama estructural esquemático de un canal de contenido HE-SIG-B;

La figura 5 es un diagrama estructural esquemático simple de un aparato de envío; y

La figura 6 es un diagrama estructural esquemático simple de un aparato de recepción.

Descripción de las realizaciones

Lo siguiente describe claramente soluciones técnicas en realizaciones de la presente invención con referencia a los dibujos acompañantes en las realizaciones de la presente invención. Aparentemente, las realizaciones descritas son algunas, pero no todas las realizaciones de la presente invención. Todas las otras realizaciones obtenidas por un experto en la técnica con base en las realizaciones de la presente invención sin esfuerzos creativos deberán caer dentro del alcance de protección de la presente invención.

Acrónimos y Abreviaturas

Un aparato de envío en cada implementación, por ejemplo, puede ser un punto de acceso (AP, Access Point) en una WLAN, y el AP también se puede referir como un punto de acceso inalámbrico, un puente, un punto caliente, o similar, y puede tener acceso a un servidor o una red de comunicación.

Como un aparato de recepción, por ejemplo, el aparato de recepción puede ser una estación de usuario (STA, Station) en la WLAN, y la STA también se puede referir como un usuario, y puede ser un sensor inalámbrico, una terminal de comunicaciones inalámbricas, o una terminal móvil, por ejemplo, un teléfono móvil (o se puede referir como un teléfono "celular") y una computadora que tenga una función de comunicación inalámbrica. Por ejemplo, el aparato de recepción puede ser un aparato de comunicaciones inalámbricas portátil, tamaño bolsillo, manual, integrado en computadora, portable, o montado en vehículo que intercambie datos de comunicación tal como voz y/o datos con una red de acceso de radio.

Se entenderá que el sistema enumerado anterior aplicable a un método en las realizaciones de la presente invención es simplemente un ejemplo para la descripción, y la presente invención no se limita a esto. Por ejemplo, además se puede enumerar lo siguiente: un sistema global para comunicaciones móviles (GSM), un sistema de acceso múltiple por división de código (CDMA, Code Division Multiple Access), un sistema de acceso múltiple por división de código de banda ancha (WCDMA, Wideband Code Division Multiple Access Wireless), un sistema de servicio de radio paquete general (GPRS, General Packet Radio Service), un sistema de evolución a largo plazo (LTE, Long Term Evolution).

De manera correspondiente, un dispositivo de red puede ser un punto de acceso, y esto no queda limitado en la presente invención. Un dispositivo de terminal puede ser una terminal móvil (Mobile Terminal), o equipo de usuario móvil, por ejemplo, un teléfono móvil (o se puede referir como un teléfono "celular").

Una PPDU de enlace descendente enviada por el AP en cada implementación de la presente invención cumple con la norma 802.11ax, y esto puede garantizar la compatibilidad con un formato de cuadro de transmisión en un sistema Wi-Fi convencional. Tal como se muestra en la figura 3, un formato de cuadro de la PPDU incluye una parte de preámbulo legado (Legacy-preamble), un campo de señal de alta eficiencia A (High Efficiency signal field A, HE-SIG­ A), un campo de señal de alta eficiencia B (High Efficiency signal field B, HE-SIG-B), un campo de entrenamiento corto de alta eficiencia (High Efficiency short training field, HE-STF), un campo de entrenamiento largo de alta eficiencia (High Efficiency long training field, HE-LTF), y un campo de datos. El preámbulo legado incluye un campo de entrenamiento corto legado (legacy-short training field, L-STF), un campo de entrenamiento largo legado (legacylong training field, L-LTF), y un campo de señal legada (legacy-signal field, L-SIG).

Se debiera observar que, con base en una indicación de un subcampo incluido en el HE-SIG-A, se puede cambiar una cantidad de símbolos OFDM incluidos en el campo HE-SIG-B, y los campos que preceden al campo HE-SIG-B incluyen, cada uno, una cantidad de símbolos OFDM fija. Por ejemplo, el HE-SIG-A incluye dos cantidades de símbolos OFDM. El subcampo antes mencionado en el HE-SIG-A es utilizado para indicar la cantidad de símbolos OFDM incluidos en el campo HE-SIG-B. Una longitud del subcampo es fija, y el subcampo ocupa cuatro bits, por ejemplo, B18-B21.

En una realización de la presente invención, anchos de banda de transmisión incluyen 20 M, 40 M, 80 M, 160 M, y cuatro modos de perforación en los anchos de banda 80 M y 160 M. Unidades de recursos que se pueden obtener a través de la división del ancho de banda de 20 M incluyen una unidad de 26 recursos, una unidad de 52 recursos, una unidad de 106 recursos, y una unidad de 242 recursos, las diversas unidades de recursos anteriores se pueden combinar en el ancho de banda de 20 M, y el ancho de banda de 20 M puede ser dividido en un máximo de nueve unidades de 26 recursos (las cuales incluyen 26 subportadoras, y es el más pequeño de todos los tipos de unidades de recursos). Las unidades de recursos que se pueden obtener a través de la división del ancho de banda de 40 M incluyen una unidad de 26 recursos, una unidad de 52 recursos, una unidad de 106 recursos, una unidad de 242 recursos, y una unidad de 484 recursos, las diferentes unidades de recursos anteriores se pueden combinar en el ancho de banda de 40 M, y el ancho de banda de 40 M se puede dividir en un máximo de dieciocho unidades de 26 recursos. Las unidades de recursos que se pueden obtener a través de la división del ancho de banda de 80 M incluyen una unidad de 26 recursos, una unidad de 52 recursos, una unidad de 106 recursos, una unidad de 242 recursos, una unidad de 484 recursos, y una unidad de 996 recursos, y las diferentes unidades de recursos anteriores se pueden combinar en el ancho de banda de 80 M, y el ancho de banda de 80 M se puede dividir en un máximo de treinta y siete unidades de 26 recursos. Las unidades de recursos que se pueden obtener a través de la división del ancho de banda de 160 M incluyen una unidad de 26 recursos, una unidad de 52 recursos, una unidad de 106 recursos, una unidad de 242 recursos, una unidad de 484 recursos, una unidad de 996 recursos, y una unidad de recursos 996*2, y las diferentes unidades de recursos anteriores se pueden combinar en el ancho de banda de 160 M, y el ancho de banda de 160 M se puede dividir en un máximo de setenta y cuatro unidades de 26 recursos. Específicamente, se puede hacer referencia a la norma 802.11ax, y los detalles no se describen aquí nuevamente.

En un proceso de transmisión, si un ancho de banda es mayor que el canal fundamental de 20 MHz, el preámbulo de legado, un RL-SIG, y el HE-SIG-A son replicados y transmitidos en cada canal de 20 MHz. Sin embargo, el HE-SIG-B es transmitido en cada canal de 20 MHz en la manera [1212]. Específicamente, cuando el ancho de banda es 20 M, el HE-SIG-B incluye solamente un canal de contenido HE-SIG-B, y el canal de contenido HE-SIG-B es transmitido en el canal de 20 M. Cuando el ancho de banda es mayor que 20 M, el HE-SIG-B incluye solamente dos canales de contenido HE-SIG-B, y cada canal de contenido HE-SIG-B incluye una misma cantidad de símbolos OFDM. Un canal de contenido HE-SIG-B es transmitido en un canal de 20 M de numeración impar(HE-SIG-B 1 para abreviar), e incluye información de asignación de recursos (ubicada en un campo común common field) de una pluralidad de canales de 20 M de numeración impar y campos de usuario (ubicados en un campo específico de usuario user specific field) transmitido en la pluralidad de canales de 20 M de numeración impar. El otro canal de contenido HE-SIG-B es transmitido en un canal de 20 M de numeración par (HE-SIG-B2 para abreviar), e incluye información de asignación de recursos de una pluralidad de canales de 20 M de numeración par y campos de usuario transmitidos en la pluralidad de canales de 20 M de numeración par. Además, cantidades de bits incluidos en los dos canales de contenido HE-SIG-B necesitan ser las mimas, y si la cantidad de bits incluida en un canal de contenido HE-SIG-B es más grande que la cantidad de bits incluida en el otro canal de contenido HE-SIG-B, un canal de contenido corto HE-SIG-B necesita ser rellenado con un bit para alineación.

Haciendo referencia a la figura 4, un canal de contenido HE-SIG-B incluye un campo común y un campo específico de usuario. El campo común incluye 8*N-bit información de asignación de recursos de un canal de 20 M de numeración impar o de numeración par (N es una cantidad de los canales de 20 M de numeración impar o de numeración par), una indicación de 1 -bit indica si se utiliza una unidad de 26 recursos en 80 MHz o en 80 M de un ancho de banda de 160 M, un campo de código de comprobación de redundancia cíclica de 4-bits, y un campo de bit de cola de 6-bits. El campo específico de usuario además incluye un campo de bloque de usuario. Además del último bloque de usuario, cada campo de bloque de usuario incluye dos campos de usuario, un campo de código de comprobación de redundancia cíclica, y un campo de bit de cola. El último campo de bloque de usuario puede incluir uno o dos campos de usuario, un campo de código de comprobación de redundancia cíclica de 4-bits, y un campo de bit de cola de 6-bits. El campo de usuario incluye 21 bits. Por lo tanto, el campo específico de usuario incluye Z*21+techo(Z/2)*10 bits, donde Z es una cantidad de estaciones incluidas en el canal de contenido HE-SIG-B (incluyendo una estación ficticia, donde la estación ficticia es una estación correspondiente a otra unidad de recursos no utilizada diferente a una unidad de recursos no utilizada indicada en el campo común), y techo() es redondeo. Por lo tanto, una cantidad de bits incluidos en todo el canal de contenido HE-SIG-B es:

8*N+a+10+Z*21+techo(Z/2)*10 Fórmula 1

donde cuando el ancho de banda es 80 M o 160 M, a=1; de otra manera, a=0.

El campo común incluye información de asignación de recursos, y es utilizado para indicar la asignación de la RU. El campo de usuario incluido en un campo específico de usuario está en una correspondencia uno-a-uno con las diversas unidades de recursos obtenidas a través de división. Por ejemplo, el recurso de espectro de ancho de banda es dividido en dos unidades de recursos, y un campo de usuario incluido en el campo específico de usuario es un campo de información de la estación 1 y un campo de información de la estación 2, y esto significa que los datos de una estación 1 son transmitidos en la primera unidad de recursos, y los datos de una estación 2 son transmitidos en la segunda unidad de recursos.

Si se recurre a una pluralidad de estaciones en OFDMA de enlace descendente, esto significa que una cantidad de bits de información incluida en cada canal de contenido HE-SIG-B es excesiva, y en consecuencia, la cantidad de símbolos OFDM incluidos en el campo HE-SIG-B es excesiva. Por lo tanto, una se necesita gastar una cantidad grande de bits en el campo HE-SIG-A para indicar la cantidad de símbolos OFDM del siguiente campo HE-SIG-B. Sin embargo, una cantidad de bits incluidos en el HE-SIG-A es limitada.

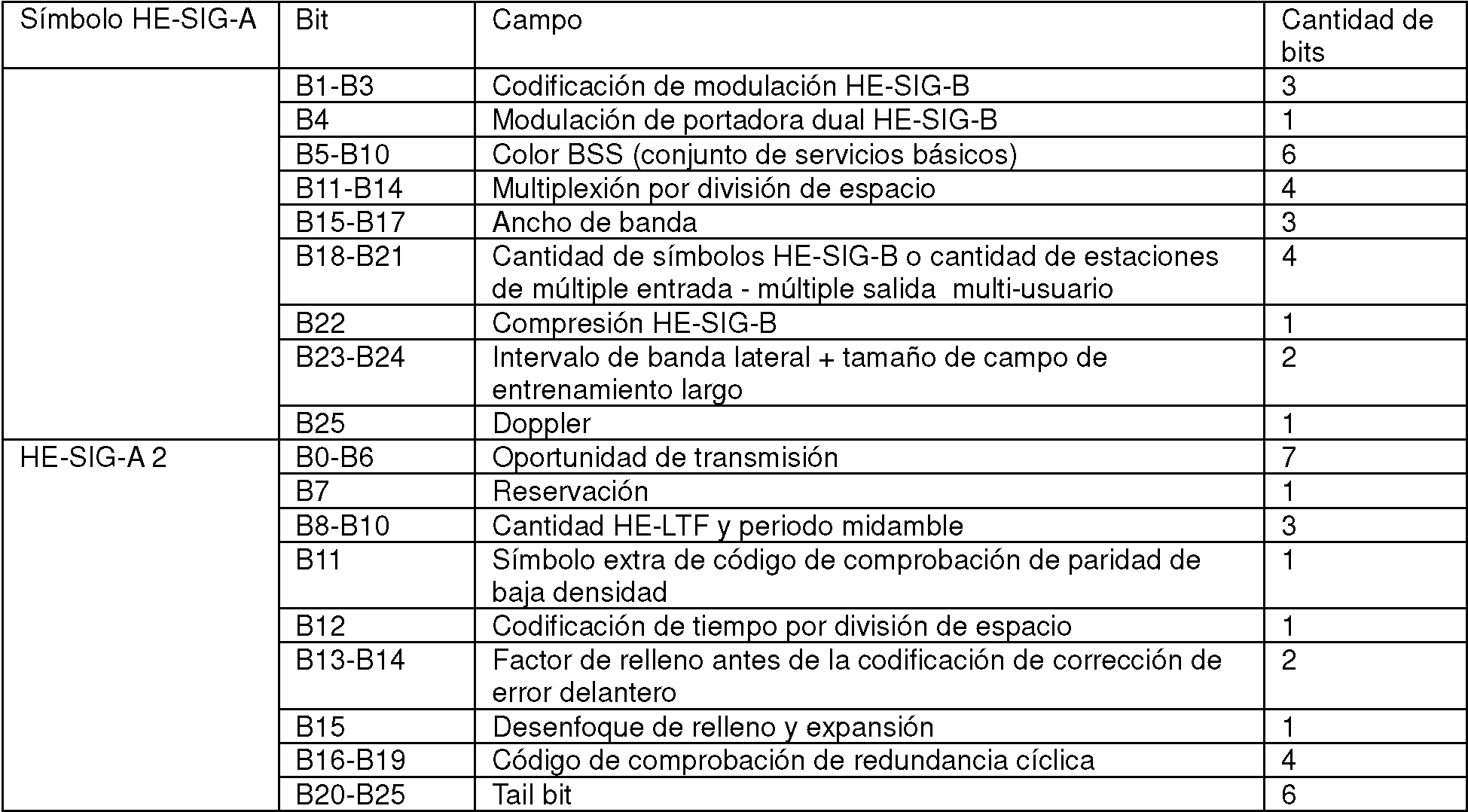

Específicamente, como un ejemplo se utiliza un HE-SIG-A estipulado en la propuesta 802.11ax versión 2.0, y un campo HE-SIG-A en un cuadro PPDU de multi-estación de enlace descendente en 802.11ax es de la siguiente manera:

En el HE-SIG-A 1 en la propuesta existente 802.11ax versión 2.0, cuando un valor de un B22 es 0, un valor del B18-B21 es una cantidad de símbolos en el HE-SIG-B menos 1; y cuando el valor of B22 es 1, el valor del B18-B21 es una cantidad of estaciones que participan en la transmisión de múltiple-entrada múltiple-salida multi-usuario menos 1. Para ser específicos, cuatro bits son utilizados por el HE-SIG-A para indicar la cantidad de símbolos en el HE-SIG-B, y se puede indicar un máximo de 16 símbolos OFDM.

Sin embargo, la solución técnica anterior tiene los siguientes problemas:

A través del cálculo, cuando se utiliza un MCS0 y una modulación de portadora dual para el HE-SIG-B, 16 símbolos OFDM pueden llevar datos de 208-bits, cuando el MCS0, o una MCS1 y la modulación de portadora dual son utilizados para el HE-SIG-B, 16 símbolos OFDM incluyen datos de 416-bits; y cuando el MCS1, o una MCS2 y la modulación de portadora dual son utilizados para el HE-SIG-B, 16 símbolos OFDM incluyen datos de 832-bits. Los datos de bits anteriores no incluyen un bit piloto.

Cuando el ancho de banda es 160 M, se incluyen cuatro canales de 20 M de numeración impar y cuatro canales de 20 M de numeración par. Con base en la fórmula 1, si el MCS0 y la modulación de portadora dual son utilizados para el HE-SIG-B,

8*N+a+10+techo(X)*21+techo(techo(X)*/2)*10<=208 Fórmula 2

Aquí, N=4, a=1, y X es una cantidad total de campos de usuario incluidos en el HE-SIG-B en la PPDU del ancho de banda de 160 M. Se debiera observar que X es con base en que los dos canales de contenido HE-SIG-B del campo de usuario, incluyen, cada uno, una misma cantidad de campos de usuario. Si las cantidades de campos de usuario incluidas en los dos canales de contenido HE-SIG-B son diferentes, un canal de contenido HE-SIG-B corto necesita ser rellenado con un bit basura para alinearse con un canal de contenido HE-SIG-B largo en longitud. Por lo tanto, una cantidad real de campos de usuario incluidos en el HE-SIG-B es menor que X. X<=12 se obtiene a través de cálculo. Por lo tanto, si el MCS0 y la modulación de portadora dual son utilizados por el HE-SIG-B, una cantidad máxima de estaciones que puede ser programada en el ancho de banda de 160 M no puede exceder 12.

Sin embargo, anchos de banda de 160 M, 80 M, y 40 M pueden ser divididos en un máximo de 74, 32, y 18 unidades de recursos, y un tipo de cada unidad de recursos es una unidad de 26 recursos mínimo. En otras palabras, se permiten programar 74, 32, y 18 estaciones. Sin embargo, una cantidad máxima de estaciones programadas en OFDMA de enlace descendente es 12 debido a un límite superior de una cantidad de símbolos en el HE-SIG-B existente, de esta forma reduciendo una ganancia de diversidad multi-usuario provocada por una tecnología OFDMA. Se debiera observar que, debido a que el ancho de banda de 20 M puede ser dividido en un máximo de 9 unidades de recursos, entonces, el ancho de banda de 20 M no queda limitado por el límite superior de la cantidad de símbolos en el HE-SIG-B existente.

Realización 1

Tal como se mencionó en la solución técnica anterior, el campo de cantidad de símbolos HE-SIG-B B18-B21 en el campo HE-SIG-A 1 existente puede indicar un máximo de 16 símbolos OFDM incluidos en el HE-SIG-B. Como un resultado, un máximo de 12 estaciones pueden ser programadas en el ancho de banda de 80 M o 160 M. Si se programa un exceso de estaciones en OFDMA de enlace descendente, en consecuencia, la cantidad de símbolos en el HE-SIG-B es mayor que 16. Sin embargo, en este caso, un receptor sigue funcionando de acuerdo con una indicación del campo de cantidad de símbolos HE-SIG-B en el campo HE-SIG-A 1. Como resultado, el receptor no puede determinar un bit final (posición final) del HE-SIG-B, y recibe incorrectamente un paquete de datos.

Para evitar el problema anterior, se proporciona una implementación de la presente invención, e incluye los siguientes paso.

En un lado del transmisor:

101. Un aparato de envío obtiene una unidad de datos de protocolo de capa física de radio PPDU, donde la PPDU incluye un campo de señal de alta eficiencia A HE-SIG-A y un campo de señal de alta eficiencia B HE-SIG-B; y el HE-SIG-A incluye un campo (por ejemplo, un campo B18-B21) utilizado para indicar una cantidad de símbolos OFDM en el HE-SIG-B.

Para un campo (por ejemplo, el campo B18-B21) utilizado para indicar una cantidad de símbolos OFDM en el HE-SIG-B en el campo HE-SIG-A, cuando un valor del campo es un valor específico (por ejemplo, cuando el B18-B21 en el HE-SIG-A es 15, en otras palabras, "1111"), el valor es utilizado para indicar que la cantidad de símbolos OFDM incluidos en el HE-SIG-B es mayor que o igual a 16; y cuando un valor del campo es otro valor, el valor es utilizado para indicar la cantidad de símbolos OFDM incluidos en el HE-SIG-B. Por ejemplo, cuando el B18-B21 en el HE-SIG-A es cualquiera de 0 a 14, la cantidad de símbolos OFDM incluidos en el HE-SIG-B es igual al valor del campo B18-B21+1.

102. Enviar la PPDU, de manera que un aparato de recepción determina, con base al menos en el campo que está incluido en el HE-SIG-A y que se utiliza para indicar la cantidad de símbolos OFDM en el HE-SIG-B, una posición de extremo del HE-SIG-B.

En un lado del receptor, el método incluye los siguientes pasos.

103. Recibir una unidad de datos de protocolo de capa física de radio PPDU, donde la PPDU incluye un campo de señal de alta eficiencia A HE-SIG-A y un campo de señal de alta eficiencia B HE-SIG-B, y el HE-SIG-A incluye un campo (por ejemplo, un campo B18-B21) utilizado para indicar una cantidad de símbolos OFDM en el HE-SIG-B. Específicamente, el HE-SIG-A además puede incluir una o una combinación de la siguiente información: un MCS utilizado para el HE-SIG-B, si se utiliza DCM para el HE-SIG-B, o un ancho de banda actual para el HE-SIG-B. 104. Un aparato de recepción determines, con base en el HE-SIG-A recibido, la cantidad de símbolos OFDM en el HE-SIG-B (o una posición de extremo del campo HE-SIG-B).

Específicamente, con base en el campo HE-SIG-A recibido, si un valor de un campo de cantidad de símbolos HE-SIG-B (concretamente, el B18-B21) es 0 a 14, una cantidad M de símbolos OFDM del siguiente campo HE-SIG-B es directamente determinada. Específicamente, M es el valor del campo de cantidad de símbolos HE-SIG-B (concretamente, el B18-B21) en el campo HE-SIG-A+1. Si el valor del campo de cantidad de símbolos HE-SIG-B (concretamente, el B18-B21) es 15, información de cantidad de estación es obtenida leyendo un campo común en el HE-SIG-B, para inferir, con base en la información de cantidad de estación, la cantidad de símbolos OFDM incluidos en el HE-SIG-B.

En un ejemplo, el método de inferencia anterior incluye: El campo HE-SIG-B incluye dos canales de contenido HE-SIG-B, concretamente, el HE-SIG-B 1 y el HE-SIG-B2 antes descritos. En este caso, la cantidad de símbolos OFDM en el campo HE-SIG-B depende de un canal de contenido HE-SIG-B que incluye una cantidad más grande de campos de usuario. Por lo tanto, el aparato de recepción necesita leer campos comunes separadamente incluidos en cada uno de los dos canales de contenido HE-SIG-B, y acumular, con base en información de asignación de recursos de 8 bits de cada canal de 20 M incluido en los dos campos comunes, una cantidad of estaciones en cada unidad de recursos dividida, obteniendo así el campo de usuario incluido en cada canal de contenido HE-SIG-B (incluyendo otra unidad de recursos no utilizada diferente a una unidad de recursos no utilizada indicada por el campo común, y en este caso, la cantidad de campos de usuario es 1).

Con base en el canal de contenido HE-SIG-B que incluye el máximo de campos de usuario (el otro canal de contenido HE-SIG-B es rellenado para alinearse con el canal de contenido HE-SIG-B en longitud), se obtiene una cantidad of bits del canal de contenido HE-SIG-B con base en la Fórmula 1, y después se obtiene una cantidad of bits incluidos en cada símbolo OFDM con base en el MCS utilizado por el HE-SIG-B y si el DCM es utilizado, obteniendo así una cantidad de símbolos OFDM incluidos en el canal de contenido HE-SIG-B. Finalmente, se obtiene la cantidad de símbolos incluidos en el campo HE-SIG-B.

Para facilidad de entendimiento, se utiliza un ejemplo para describir la solución anterior. Se utiliza como ejemplo una OFDMA PPDU de enlace descendente de un canal de un ancho de banda de 80 M, el canal 80 M secuencialmente incluye un primer canal, un segundo canal, un tercer canal, y un cuarto canal, donde cada uno tiene un ancho de banda de 20 M. En una tabla de información de asignación de recursos del campo común en el HE-SIG-B con base en la propuesta 802.11ax 2.0, el campo común en cada canal de contenido HE-SIG-B incluye: dos secuencias de asignación de recursos, donde la secuencia de asignación de recursos es específica para cada canal de 20 M, y una longitud de cada secuencia de asignación de recursos es ocho bits; una indicación de 1 -bit indicando si se utiliza una unidad de 26 recursos en 80 M; un código de comprobación de redundancia cíclica de 4-bits; y un bit de cola de 6-bits. Debido a que la secuencia de asignación de recursos y la indicación que indica si se utiliza la unidad de 26 recursos en el 80 M están relacionados con una cantidad de información de estación incluida en cada canal de contenido HE-SIG-B, se asume que solamente se consideran a continuación dos factores. Asumiendo que el MCS0 y el DCM son utilizados para la transmisión HE-SIG-B, y

cuando las secuencias de asignación de recursos del canal de contenido HE-SIG-B 1 (HE-SIG-B 1 para abreviar) son "00000000", "11001001", y "0", el significado indicado por las tres secuencias es de la siguiente manera: la primera secuencia indica que el primer canal de 20 M es dividido en nueve unidades de 26 recursos, y cada unidad de 26 recursos es transmitida por únicamente una estación; la segunda secuencia indica que el tercer canal de 20 M y el cuarto canal de 20 M son combinados en una unidad de 484 recursos, y en estaciones que transmiten la unidad de 484 recursos, campos de información de dos estaciones son incluidos en el HE-SIG-B 1; y la tercera secuencia indica que no se utiliza la unidad de 26 recursos en el ancho de banda de 80 M, pero no hay un campo de usuario ficticio correspondiente; y

cuando las secuencias de asignación de recursos del canal de contenido HE-SIG-B 2 (HE-SIG-B2 para abreviar) son "00000001", "11001101", y "0", el significado indicado por las tres secuencias es de la siguiente manera: la primera secuencia indica que el segundo canal de 20 M es dividido en siete unidades de 26 recursos y una unidad de 52 recursos, y cada una de la unidad de 26 recursos y unidad de 52 recursos es transmitida por únicamente una estación; la segunda secuencia está correspondiendo al cuarto canal de 20 M, e indica que el tercer canal de 20 M y el cuarto canal de 20 M se combinan en una unidad de 484 recursos, y en estaciones que transmiten la unidad de 484 recursos, campos de información de seis estaciones son incluidos en el HE-SIG-B2; y la tercera secuencia indica que no se utiliza la unidad de 26 recursos en el ancho de banda de 80 M, pero no hay un campo de usuario ficticio correspondiente.

El significado indicado por las indicaciones de secuencia anteriores es con base en la propuesta 802.11ax 2.0. Los dos canales de contenido HE-SIG-B anteriores son recibidos y decodificados correctamente, para aprender que la cantidad de campos de usuario incluidos en el canal de contenido HE-SIG-B 1 es 11, y la cantidad de campos de usuario incluidos en el canal de contenido HE-SIG-B 2 es 14. Por lo tanto, una estación calcula una cantidad de símbolos OFDM en el HE-SIG-B utilizando 14 (el más grande de los dos) campos de usuario, y con base en la Fórmula 1, una cantidad de bits de información incluidos en el HE-SIG-B es 391 bits, donde N=2, Z=14, y a=1. Cada símbolo OFDM en el HE-SIG-B para el cual se utilizan MCS0 y el DCM incluye 13 bits, de manera que el receptor puede saber que se requieren 31 símbolos OFDM para el HE-SIG-B.

Realización 2

En otra implementación alternativa, también se puede resolver el problema de que un campo en el HE-SIG-A no pueda indicar una cantidad de todos los símbolos OFDM en el HE-SIG-B.

En esta implementación, campos y funciones del HE-SIG-A y el HE-SIG-B son los mismos que aquellos antes descritos. Para evitar el conflicto de que la cantidad de símbolos en el HE-SIG-B exceda la cantidad máxima 16 indicada por el campo de cantidad de símbolos HE-SIG-B B18-B21 en el campo HE-SIG-A 1 debido a existe una cantidad excesiva de estaciones programadas en el OFDMA de enlace descendente, la cantidad máxima de estaciones programadas en el OFDMA se enlace descendente puede ser limitada.

Por ejemplo, para el ancho de banda de 160 M u 80 M, la velocidad más baja, y el MCS0 y el DCM son utilizados para la transmisión HE-SIG-B. Para ser específicos, se permite que HE-SIG-B incluya 16*13=208 bits. Con base en la fórmula 1, en el ancho de banda de 160 M u 80 M, una cantidad máxima de estaciones a la que se permite recurrir es X.

8*N+a+10+techo(X/2)*21+techo(techo(X/2)/2)*10<=208 Fórmula 3

donde N=4 o N=2, a=1, y X=12 se obtiene a través de cálculo.

Para otro ejemplo, para el ancho de banda de 40 M, la velocidad más baja, y el MCS0 y el DCM son utilizados para la transmisión HE-SIG-B. Para ser específicos, se permite que HE-SIG-B incluya 16*13=208 bits. Con base en la fórmula 1, en el ancho de banda de 40 M, una cantidad máxima de estaciones a la que se permite recurrir es X. 8*N+a+10+techo(X/2)*21+techo(techo(X/2)/2)*10<=208 Fórmula 3

donde N=1 y a=0, y X=14 se obtiene a través de cálculo.

Se debiera observar que X es con base en dos canales de contenido HE-SIG-B, cada uno incluyendo una misma cantidad de campos de usuario. Si las cantidades de campos de usuario incluidos en los dos canales de contenido HE-SIG-B son diferentes, un canal de contenido corto HE-SIG-B necesita ser rellenado con un bit basura para alinearse con un canal de contenido largo HE-SIG-B en longitud. Por lo tanto, una cantidad real de campos de usuario incluidos en el HE-SIG-B es menor que X.

Considerar que el DCM es opcional en el 802.11ax, cuando el DCM no es soportado, la velocidad de transmisión más baja del HE-SIG-B es el MCS0. Para ser específicos, se permite que el h E-SIG-B incluya 16*26=416 bits. Con base en el mismo cálculo anterior, en el ancho de banda de 160 M u 80 M, una cantidad máxima de estaciones a la que se permite recurrir es 28. Una cantidad máxima de estaciones que tiene permitido ser programada en el ancho de banda de 40 M o un ancho de banda de 20 M es mayor que una cantidad of unidades de recursos que se pueden obtener dividiendo el ancho de banda. Por lo tanto, la cantidad máxima de estaciones que se pueden programar no necesita quedar limitada.

En conclusión, se puede utilizar la siguiente solución para evitar el problema de que la cantidad de símbolos OFDM en el HE-SIG-B exceda la cantidad máxima (para ser específicos, 16) indicada por el campo de cantidad de símbolos HE-SIG-B (concretamente, el B18-B21) en el campo HE-SIG-A 1 debido a la cantidad excesiva de estaciones programadas en el OFDMA de enlace descendente.

Cuando se utiliza DCM para el HE-SIG-B, para el ancho de banda de 160 M u 80 M, la cantidad máxima de estaciones a las que se tiene permitido recurrir es 12, y para el ancho de banda de 40 M, la cantidad máxima de estaciones a las que se tiene permitido recurrir es 14. Alternativamente, para el ancho de banda de 160 M, 80 M, o 40 M, la cantidad máxima de estaciones que se tiene permito programar es 12, y no hay un límite para otro ancho de banda.

2. Cuando no se utiliza DCM para el HE-SIG-B, para el ancho de banda de 160 M u 80 M, la cantidad máxima de estaciones a las que se tiene permitido recurrir es 28, y no hay un límite para otro ancho de banda.

Se debiera observar que la cantidad anterior de estaciones está correspondiendo a una cantidad de campos de usuario del HE-SIG-B. En otras palabras, la cantidad anterior de estaciones incluye una cantidad de estaciones ficticias y una cantidad de estaciones que realmente participan en la programación de la transmisión.

Ciertamente, en una solución alternativa, sin considerar si se utiliza DCM para la transmisión HE-SIG-B, la solución puede ser directamente ejecutada de acuerdo con la limitación 1. En otras palabras, sin considerar si se utiliza DCM para transmisión, para el ancho de banda de 160 M u 80 M, la cantidad máxima de estaciones a las que se tiene permitido recurrir es 12, y para el ancho de banda de 40 M, la cantidad máxima de estaciones a las que se tiene permitido recurrir es 14. Alternativamente, para el ancho de banda de 160 M, 80 M, o 40 M, la cantidad máxima de estaciones que se tiene permitido programar es 12.

R ealización 3

Para resolver el problema técnico anterior, una realización de la presente invención proporciona un método para indicar de manera eficiente la ubicación de extremo (equivalente a obtener la cantidad de símbolos OFDM) del HE-SIG-B. En un lado del transmisor: un método de envío de unidad de datos de protocolo de capa física de radio PPDU incluye los siguientes pasos.

301. Un aparato de envío genera una unidad de datos de protocolo de capa física de radio PPDU, donde la PPDU incluye un campo de señal de alta eficiencia B HE-SIG-B, el HE-SIG-B incluye un campo común y un campo específico de usuario, y el campo específico de usuario incluye uno o más campos de usuario. Además, después del último campo de usuario, el HE-SIG-B incluye información utilizada para indicar que el HE-SIG-B finaliza.

302. Enviar la PPDU, de manera que un aparato de recepción determina una posición de extremo del HE-SIG-B con base en la información utilizada para indicar que el HE-SIG-B finaliza.

En un ejemplo específico, la PPDU incluye un campo de señal de alta eficiencia A, y el HE-SIG-A incluye un campo utilizado para indicar una cantidad de símbolos OFDM del HE-SIG-B. Un valor específico del campo utilizado para indicar la cantidad de los símbolos OFDM del HE-SIG-B es utilizado para indicar: el HE-SIG-B incluye la información utilizada para indicar que el HE-SIG-B finaliza; y otro valor (cualquier valor diferente al valor específico) del campo utilizado para indicar la cantidad de símbolos OFDM del HE-SIG-B es utilizado para indicar: el HE-SIG-B no incluye la información utilizada para indicar que el HE-SIG-B finaliza.

De manera más específica, una longitud de la información utilizada para indicar que el HE-SIG-B finaliza es la misma que una longitud del campo de usuario. En un ejemplo, la información utilizada para indicar que el HE-SIG-B finaliza comienza con un identificador de estación especial AID de 11 -bits, por ejemplo, 2044 o 2043. La cantidad de símbolos en el HE-SIG-B puede ser indicada utilizando otros 10 bits, o varios bits tal como siete u ocho bits, o todos los bits. En este caso, cuando se ejecuta la recepción, una estación necesita decodificar correctamente solo un canal de contenido HE-SIG-B en el cual se localiza la estación, y después conoce la cantidad de símbolos en el HE-SIG-B. En un lado del receptor, de manera correspondiente, un método de recepción de unidad de datos de protocolo de capa física de radio PPDU incluye los siguientes pasos.

303. Un aparato de recepción recibe una unidad de datos de protocolo de capa física de radio PPDU, donde la PPDU incluye un campo de señal de alta eficiencia B HE-SIG-B, y el HE-SIG-B incluye un campo común y un campo específico de usuario, y el campo específico de usuario incluye uno o más campos de usuario. Además, después del último campo de usuario, el HE-SIG-B incluye información utilizada para indicar que el HE-SIG-B finaliza.

304. El aparato de recepción determina, con base al menos en la información utilizada para indicar que el HE-SIG-B finaliza, una posición de extremo del HE-SIG-B.

Específicamente, la PPDU incluye un campo de señal de alta eficiencia A, y el HE-SIG-A incluye un campo utilizado para indicar una cantidad de símbolos OFDM en el HE-SIG-B, y el campo utilizado para indicar la cantidad de símbolos OFDM en el HE-SIG-B es un valor específico u otro valor. El aparato de recepción lee, con base en el valor específico, la información utilizada para indicar que el HE-SIG-B finaliza para determinar la posición final del HE-SIG-B. Alternativamente, el aparato de recepción determina, con base en la cantidad de símbolos OFDM en el HE-SIG-B indicado por el otro valor, la posición final del HE-SIG-B.

Tal como se describió en el método en el lado del transmisor, una longitud de la información utilizada para indicar que el HE-SIG-B finaliza es la misma que una longitud del campo de usuario. En un ejemplo específico, la información utilizada para indicar que el HE-SIG-B finaliza comienza con un identificador de estación especial AID de 11 bits de largo.

R ealización 4

En otra implementación, se proporciona un método de envío de unidad de datos de protocolo de capa física de radio PPDU, y el método incluye los siguientes pasos.

401. Un aparato de envío obtiene una unidad de datos de protocolo de capa física de radio PPDU, donde la PPDU incluye un campo de señal de alta eficiencia A HE-SIG-A y un campo de señal de alta eficiencia B HE-SIG-B; y el HE-SIG-A incluye un campo (por ejemplo, un campo B18-B21) utilizado para indicar una cantidad de símbolos OFDM en el HE-SIG-B.

Cuando se utilizan diferentes MCSs, o si se utiliza DCM (modulación de portadora dual, dual carrier modulation), o se utilizan diferentes anchos de banda para transmisión del campo HE-SIG-B, un mismo valor en el campo utilizado para indicar la cantidad de símbolos OFDM en el HE-SIG-B indica diferentes cantidades de símbolos OFDM.

402. Enviar la PPDU, de manera que un aparato de recepción determina, con referencia a los diferentes MCSs, si se utiliza la DCM, o el ancho de banda diferente y con base en el valor del campo utilizado para indicar la cantidad de símbolos OFDM del HE-SIG-B, la cantidad de símbolos OFDM en el HE-SIG-B.

Específicamente, el campo utilizado para indicar la cantidad de símbolos OFDM del HE-SIG-B indica diferentes cantidades de símbolos OFDM de acuerdo con diferentes casos.

Una cantidad de símbolos en el HE-SIG-B=techo (el valor del campo utilizado para indicar la cantidad de símbolos OFDM en el HE-SIG-B+1)*factor de coeficiente, donde el factor de coeficiente depende del MCS utilizado para la transmisión del campo HE-SIG-B, si se utiliza DCM para la transmisión del campo HE-SIG-B, y el ancho de banda utilizado para la transmisión del campo HE-SIG-B. El HE-SIG-A incluye una indicación que señala que el MCS es utilizado para la transmisión del campo HE-SIG-B, si se utiliza DCM, y el ancho de banda es utilizado (por ejemplo, separadamente indicado por los bits B1-B3, B4, y B15-B17 en un campo HE-SIG-A 1).

En un lado del receptor, el método incluye los siguientes paso.

403. Recibir una unidad de datos de protocolo de capa física de radio PPDU, donde la PPDU incluye un campo de señal de alta eficiencia A HE-SIG-A y un campo de señal de alta eficiencia B HE-SIG-B, y el HE-SIG-A incluye un campo (por ejemplo, un campo B18-B21) utilizado para indicar una cantidad de símbolos OFDM en el HE-SIG-B. Específicamente, el HE-SIG-A además puede incluir uno o una combinación de la siguiente información: un MCS utilizado para el HE-SIG-B, si se utiliza DCM para el HE-SIG-B, o un ancho de banda operativo utilizado para el HE-SIG-B.

404. Un aparato de recepción determina, con referencia a diferentes MCSs, si se utiliza DCM, o el ancho de banda operativo utilizado para el HE-SIG-B y con base en un valor del campo utilizado para indicar la cantidad de símbolos OFDM del HE-SIG-B, la cantidad de símbolos OFDM en el HE-SIG-B.

Una descripción específica es de la siguiente manera: Cuando se utiliza un MCS0 y la DCM para transmisión del campo HE-SIG-B, una cantidad de subportadoras de datos (excluyendo bits piloto) incluidas en cada símbolo OFDM es 13 bits.

Cuando se utiliza el MCS0 y ninguna DCM para la transmisión del campo HE-SIG-B, o cuando se utiliza un MCS1 y la DCM, una cantidad de subportadoras de datos (excluyendo bits piloto) incluidas en cada símbolo OFDM es 26 bits.

Cuando se utiliza el MCS1 y ninguna DCM para la transmisión del campo HE-SIG-B, o cuando se utilizan el MCS2 y la DCM, una cantidad de subportadoras de datos (excluyendo bits piloto) incluidas en cada símbolo OFDM es 52 bits.

Ejemplo 1: Un ancho de banda es 160 M (incluyendo dos modos de perforación en el 160 M).

Con base en la fórmula 1, por ejemplo, el ancho de banda de 160 M actual es dividido en un máximo de 74 unidades de recursos, y una cantidad de bits de información incluidos en un canal de contenido HE-SIG-B es 1010 bits, donde N=4, a=1, y Z=37 en la fórmula 1.

Por lo tanto, de acuerdo con la cantidad de subportadoras de datos incluidas en cada símbolo OFDM en los casos anteriores en los cuales se utilizan los diferentes MCSs y si se utiliza la DCM, se puede obtener lo siguiente.

Si se utiliza el MCS0 y la DCM para la transmisión del campo HE-SIG-B, se requieren entonces 78 símbolos OFDM en el HE-SIG-B.

Si se utiliza el MCS0 (no DCM), o el MCS1 y la DCM para la transmisión del campo HE-SIG-B, se requieren entonces 39 símbolos OFDM en el HE-SIG-B.

Si se utiliza el MCS1 (no DCM), o el MCS2 y la DCM para la transmisión del campo HE-SIG-B, se requieren entonces 20 símbolos OFDM en el HE-SIG-B.

En otros casos, una cantidad requerida de símbolos OFDM en el HE-SIG-B es menor que 16, y la cantidad requerida no queda limitada por una longitud del campo (por ejemplo, el campo B18-B21) que está en el HE-SIG-A 1 y que es utilizada para indicar la cantidad de símbolos OFDM en el HE-SIG-B.

Con base en el cálculo anterior, cuando el ancho de banda es 160 M, y se utiliza el MCS0 y la DCM para la transmisión del campo HE-SIG-B, el factor de coeficiente es 4.875. Para ser específicos, la cantidad de símbolos OFDM en el HE-SIG-B=techo{(un valor del B18-B21+1)*4.875}. Específicamente, una correspondencia entre el valor del B18-B21 en el HE-SIG-A 1 y la cantidad de símbolos OFDM en el HE-SIG-B indicado por el valor del B18-B21 se muestra en la siguiente Tabla 1.

T l 1

Cuando el ancho de banda es 160 M, se utiliza el MCS0 y no se utiliza la DCM para la transmisión del campo HE-SIG-B, o cuando el ancho de banda es 160 M, se utiliza el MCS1 y la DCM, el factor de coeficiente es 2.4375. Para ser específicos, la cantidad de símbolos en el HE-SIG-B=techo{(el valor del B18-B21+1)*2.4375}, y la correspondencia anterior se muestra en la siguiente Tabla 2.

Cuando el ancho de banda es 160 M, se utiliza el MCS1 y no se utiliza la DCM para la transmisión del campo HE-SIG-B, o cuando el ancho de banda es 160 M, se utiliza el MCS2 y la DCM, el factor de coeficiente es 1.25. Para ser específicos, la cantidad de símbolos en el HE-SIG-B=techo{(el valor del B18-B21+1)*1.25}, y una correspondencia específica se muestra en la siguiente Tabla 3.

T l

Cuando el ancho de banda es 160 M, y se utiliza otra velocidad para la transmisión del campo HE-SIG (de acuerdo con un caso del MCS y la DCM, o en otras palabras, diferente a los casos anteriores), el factor de coeficiente es 1. En otras palabras, en otros casos, el valor del B18-B21 en el HE-SIG-A 1 es el mismo que la cantidad real de símbolos OFDM en el HE-SIG-B indicados por el valor del B18-B2.

Ejemplo 2: Un ancho de banda es 80 M (incluyendo dos modos de perforación en el 80 M).

Con base en la fórmula 1, por ejemplo, el ancho de banda de 80 M es dividido en un máximo de 37 unidades de recursos, y una cantidad de bits de información incluidos en un canal de contenido HE-SIG-B es 511, donde N=2, a=1, y Z=18 en la fórmula 1. Por lo tanto, de acuerdo con la cantidad de subportadoras de datos incluidas en cada símbolo OFDM en los casos anteriores en los cuales los diferentes MCSs son utilizados y ya sea que se utilice o no la DCM, se puede obtener lo siguiente.

Para el ancho de banda de 80 M, cuando se utiliza el MCS0 y la DCM para la transmisión del campo HE-SIG-B, se requieren 39 símbolos OFDM en el HE-SIG-B. Para el ancho de banda de 80 M, cuando se utiliza el MCS0 para la transmisión del campo HE-SIG-B sin DCM, o se utiliza el MCS1 y la DCM, se requieren 20 símbolos OFDM en el HE-SIG-B. En otros casos, la cantidad requerida de símbolos en el HE-SIG-B es menor que 16, en otras palabras, la cantidad es menor que un valor indicado por el campo que está en el HE-SIG-A 1 y que es utilizado para indicar la cantidad de símbolos en el HE-SIG-B. Por lo tanto, la cantidad requerida no queda limitada.

Por lo tanto, con base en el cálculo anterior, cuando el ancho de banda es 80 M, y se utiliza el MCS0 y la DCM para la transmisión del campo HE-SIG-B, el factor de coeficiente es 2.4375. Para ser específicos, la cantidad de símbolos en el HE-SIG-B=techo{(el valor del B18-B21+1)*2.3475}. Específicamente, para una correspondencia entre el valor del B18-B21 en el HE-SIG-A 1 y la cantidad de símbolos o FdM en el HE-SIG-B indicada por el valor del B18-B21, hacer referencia a la Tabla 2 anterior.

Cuando se utiliza el MCS0 (no DCM), o el MCS1 y la DCM para la transmisión del campo HE-SIG-B, el factor de coeficiente es 1.25. Para ser específicos, la cantidad de símbolos en el HE-SIG-B=techo{(el valor del B18-B21+1)*1.25}, y una correspondencia específica se muestra en la Tabla 3 anterior.

Cuando se utiliza otra velocidad para la transmisión del campo HE-SIG (dependiendo del MCS y la DCM), el factor de coeficiente es 1. En otras palabras, el valor del B18-B21 en el HE-SIG-A 1 es el mismo que la cantidad real de símbolos OFDM en el HE-SIG-B indicado por el valor del B18-B2.

Ejemplo 3: Un ancho de banda es 40 M.

Con base en la fórmula 1, por ejemplo, el ancho de banda máximo de 40 M es dividido en un máximo de 18 unidades de recursos, y una cantidad de bits de información incluidos en un canal de contenido HE-SIG-B es 257, donde N=1, a=0, y Z=9 en la fórmula 1. Por lo tanto, cuando se utilizan el MCS0 y la DCM para la transmisión del campo HE-SIG-B, se requieren 20 símbolos en el HE-SIG-B. En otros casos, la cantidad requerida de símbolos en el HE-SIG-B es menor que 16, y la cantidad requerida no queda limitada por el campo de cantidad de símbolos HE-SIG-B en el HE-SIG-A 1.

Por lo tanto, con base en el cálculo anterior, cuando se utilizan el MCS0 y la DCM para la transmisión del campo HE-SIG-B, el factor de coeficiente es 1.25. Para ser específicos, la cantidad de símbolos en el HE-SIG-B=techo{(el valor del B18-B21+1 )*1.25}, y una correspondencia específica se muestra en la Tabla 3.

Cuando se utiliza otra velocidad para la transmisión del campo HE-SIG (dependiendo del MCS y la DCM), el factor de coeficiente es 1. En otras palabras, el valor del B18-B21 en el HE-SIG-A 1 es el mismo que la cantidad real de símbolos OFDM en el HE-SIG-B indicado por el valor del B18-B2.

Ejemplo 4: Un ancho de banda es 20 M.

Cuando se utiliza cualquier velocidad para la transmisión del campo HE-SIG (dependiendo del MCS y la DCM), el factor de coeficiente es 1. En otras palabras, cuando el ancho de banda es 20 M, y el valor del B18-B21 en el HE-SIG-A 1 es el mismo que la cantidad real de símbolos OFDM en el HE-SIG-B indicado por el valor del B18-B2. Con base en los cuatro casos anteriores, en una implementación específica, el protocolo 802.11ax especifica que la cantidad de símbolos en el HE-SIG-B=techo(el valor del B18-B21 en el HE-SIG-A+1)*factor de coeficiente, y el factor de coeficiente depende de un campo MCS, un campo DCM, y un campo de ancho de banda en el campo HE-SIG-A. El factor de coeficiente no queda limitado a los valores anteriores tal como 4.875, 2.4375, y 1.25, a condición de que un valor máximo obtenido al multiplicar el factor de coeficiente es mayor que la cantidad requerida de símbolos en el HE-SIG-B. Ciertamente, si el valor máximo es excesivamente grande, hay un exceso redundante de símbolos en el HE-SIG-B, y se incrementan las sobrecargas.

En otra manera: el protocolo 802.11ax especifica que la cantidad de símbolos en el HE-SIG-B=techo(el valor del B18-B21 en el HE-SIG-A+1)*factor de coeficiente, y el factor de coeficiente depende de un campo MCS y un campo DCM en el campo HE-SIG-A. El factor de coeficiente está sujeto al factor de coeficiente especificado cuando un ancho de banda máximo es 160 M, y el ancho de banda de 20 M es una excepción. Cuando el ancho de banda es 20 M, el factor de coeficiente es 1.

En otra implementación alternativa:

Con base en la propuesta 802.11ax 2.0, un campo M (concretamente, el B18-B21) que está en el campo HE-SIG-A 1 y que es utilizado para indicar la cantidad de símbolos OFDM en el HE-SIG-B y un campo (un B22) utilizado para indicar compresión HE-SIG-B son utilizados para indicar conjuntamente la cantidad de símbolos OFDM en el HE-SIG-B.

Específicamente, cuando el campo de compresión HE-SIG-B B22=0, la cantidad de símbolos en el HE-SIG-B es igual al valor del campo HE-SIG-B (el B18-B21 )+1. En este caso, un valor mínimo es 1, y un valor máximo es 16. Cuando el campo de compresión HE-SIG-B B22=1, y el valor del campo HE-SIG-B (el B18-B21)<=7, una cantidad de estaciones MU-MIMO que participan en un ancho de banda completo es igual al valor del campo M (el B18-B21 )+1. Cuando el campo de compresión HE-SIG-B (el B22)=1, y el valor del campo M (el B18-B21 )>7, la cantidad de símbolos OFDM en el HE-SIG-B es igual al valor del campo HE-SIG-B B18-B21+1+8. En este caso, un valor mínimo es 17 y un valor máximo es 24. En conclusión, el campo de símbolos HE-SIG-B B18-B21 y el campo de compresión HE-SIG-B B22 en el campo HE-SIG-A 1 conjuntamente indican que una cantidad de símbolos en el HE-SIG-B varía de 1 a 24.

En un ejemplo específico, el valor antes indicado puede ser aplicable únicamente a: otra velocidad de transmisión para el HE-SIG-B diferente a los siguientes casos: se utilizan el MCS0 y la DCM para el HE-SIG-B, u otra velocidad diferente al MCS0 (no DCM), o se utilizan el MCS1 y la DCM para el HE-SIG-B. Ciertamente, el valor también puede ser aplicable a todas las velocidades de transmisión.

En otro ejemplo, para los tres casos anteriores: se utilizan el MCS0 y la DCM para el HE-SIG-B, o se utiliza el MCS0 (no DCM) para el HE-SIG-B, o se utilizan el MCS1 y la DCM para el HE-SIG-B, los tres casos incluyen los siguientes pasos.

Tal como se mencionó antes, con base en la propuesta 802.11ax 2.0, el campo MCS HE-SIG-B en el campo HE-SIG-A 1 (B1-B3) es utilizado para indicar un MCS utilizado para el h E-SIG-B. Los valores 0 a 5 del B1-B3 indican respectivamente los MCSs 0 a 5 utilizados para el HE-SIG-B. Además, los valores 6 y 7 del B1-B3 son bits reservados.

Específicamente, cuando el valor del B1-B3 es 0, el valor indica que el MCS0 es utilizado para el HE-SIG-B, y en este caso, la cantidad de símbolos en el HE-SIG-B es un valor conjuntamente indicado por el campo HE-SIG-A 1 B18-B21 y el campo de compresión HE-SIG-B (B22). En este caso, un valor mínimo es 1, y un valor máximo es 24. Cuando el valor de B1-B3 es 6, el valor indica que el MCS0 es utilizado para el símbolo HE-SIG-B, y en este caso, la cantidad de símbolos en el HE-SIG-B es el valor conjuntamente indicado por el campo HE-SIG-A 1 (B18-B21) y el campo de compresión HE-SIG-B (B22)+24. En este caso, un valor mínimo es 25, y un valor máximo es 48.

Cuando el valor del campo DCM (B4) en el campo HE-SIG-A 1 es 1, esto indica que la DCM es utilizado para el HE-SIG-B. En los siguientes tres casos, un valor obtenido después que el valor conjuntamente indicado por el campo HE-SIG-A 1 B18-B21 y el campo de compresión HE-SIG-B B22 es multiplicado por el factor de coeficiente 2 es utilizado para indicar la cantidad de símbolos en el HE-SIG-B. De otra manera, el valor conjuntamente indicado es la cantidad indicada de símbolos en el HE-SIG-B, o es multiplicado por el factor de coeficiente 1. Se incluyen los siguientes casos específicos.

Cuando el valor de B1-B3 es 0 y B4=1, esto indica que el MCS0 y la DCM son utilizados para el símbolo HE-SIG-B, y en este caso, la cantidad de símbolos en el HE-SIG-B es (el valor conjuntamente indicado por el campo HE-SIG-A 1 B18-B21 y el campo de compresión HE-SIG-B B22)*2. En este caso, un valor mínimo es 2, y un valor máximo es 48.

Cuando el valor de B1-B3 es 6, y B4=1, esto indica que el MCS0 y la DCM son utilizados para el símbolo HE-SIG-B, y en este caso, la cantidad de símbolos en el HE-SIG-B es (el valor conjuntamente indicado por el campo HE-SIG-A 1 B18-B21 y el campo de compresión HE-SIG-B B22+24)*2. En este caso, un valor mínimo es 50, y un valor máximo es 96.

Cuando el valor de B1-B3 es 1, y B4=1, esto indica que el MCS1 y la DCM son utilizados para el símbolo HE-SIG-B, y en este caso, la cantidad de símbolos en el HE-SIG-B es (el valor conjuntamente indicado por el campo HE-SIG-A 1 B18-B21 y el campo de compresión HE-SIG-B B22)*2. En este caso, un valor mínimo es 2, y un valor máximo es 48.

En otra implementación alternativa:

Con base en la propuesta 802.11ax 2.0, el campo HE-SIG-B MCS en el campo HE-SIG-A 1 (B1-B3) es utilizado para indicar un MCS utilizado para el HE-SIG-B. Valores 0 a 5 del B1-B3 respectivamente indican los MCSs 0 a 5 utilizados para el HE-SIG-B. Además, valores 6 y 7 del B1-B3 son bits reservados.

Cuando el valor del B1-B3 es 0, el valor indica que el MCS0 es utilizado para el símbolo HE-SIG-B, y en este caso, la cantidad de símbolos en el HE-SIG-B es un valor del campo HE-SIG-A 1 B18-B21+1. En este caso, un valor mínimo es 1, y un valor máximo es 16.

Cuando el valor del B1-B3 es 6, el valor indica que el MCS0 es utilizado para el símbolo HE-SIG-B, y en este caso, la cantidad de símbolos en el HE-SIG-B es un valor del campo HE-SIG-A 1 B18-B21+1+16. En este caso, un valor mínimo es 17, y un valor máximo es 32.

Cuando el valor del B1-B3 es 7, el valor indica que el MCS0 es utilizado para el símbolo HE-SIG-B, y en este caso, la cantidad de símbolos en el HE-SIG-B es un valor del campo HE-SIG-A 1 B18-B21+1+32+16. En este caso, un valor mínimo es 33, y un valor máximo es 48.

Cuando el campo DCM B4 en el campo HE-SIG-A 1 es 1, esto indica que el DCM es utilizado para el HE-SIG-B, y en los tres casos anteriores, la cantidad de símbolos (independientemente) indicada por el B18-B21 en el campo HE-SIG-A 1 es multiplicada por el factor de coeficiente 2. De otra manera, la cantidad permanece sin cambios o la cantidad es multiplicada por el factor de coeficiente 1, y esto específicamente incluye los siguientes casos.

Cuando el valor del B1-B3 es 0, y B4=1, esto indica que el MCS0 es utilizado para el símbolo HE-SIG-B, y en este caso, la cantidad de símbolos en el HE-SIG-B es (el valor del B18-B21 en el campo HE-SIG-A 1+1 )*2. En este caso, un valor mínimo es 2, y un valor máximo es 32.

Cuando el valor del B1-B3 es 6, y B4=1, esto indica que el MCS0 es utilizado para el símbolo HE-SIG-B, y en este caso, la cantidad de símbolos en el HE-SIG-B es (el valor del B18-B21 en el campo HE-SIG-A 1+1+16)*2. En este caso, un valor mínimo es 34, y un valor máximo es 64.

Cuando el valor del B1-B3 es 7, y B4=1, esto indica que el MCS0 es utilizado para el símbolo HE-SIG-B, y en este caso, la cantidad de símbolos en el HE-SIG-B es (el valor del B18-B21 en el campo HE-SIG-A 1+1 32)*2. En este caso, un valor mínimo es 66, y un valor máximo es 96.

Otra implementación de la presente invención proporciona un aparato que puede implementar uno de los métodos anteriores. Opcionalmente, un aparato de envío 500 es un AP o un chip en un AP, y un aparato de recepción 600 es una terminal o un chip en una terminal.

Las realizaciones de la presente invención pueden ser aplicadas a varios dispositivos de comunicaciones.

Haciendo referencia a la figura 5, un transmisor del aparato de envío 500 puede incluir un circuito de transmisión, un controlador de potencia, un codificador, y una antena. Además, el dispositivo 500 además puede incluir un receptor. El receptor puede incluir un circuito de recepción, un controlador de potencia, un decodificador, y una antena.

Un procesador también se puede referir como un CPU. Una memoria puede incluir una memoria de solo lectura y una memoria de acceso aleatorio, y puede proporcionar una instrucción y datos para el procesador. Una parte de la memoria además puede incluir una memoria de acceso aleatorio no volátil (NVRAM). En una aplicación específica, el dispositivo 500 puede ser construido en o el dispositivo 500 puede ser un dispositivo de comunicaciones inalámbricas tal como un dispositivo de red, y además puede incluir una portadora incluyendo un circuito de transmisión y un circuito de recepción, para permitir la transmisión y recepción de datos entre el dispositivo 500 y una ubicación remota. El circuito de transmisión y el circuito de recepción pueden estar acoplados en una antena. Componentes del dispositivo 500 son acoplados juntos utilizando un bus, y el bus además incluye un bus de suministro de potencia, un bus de control, y un bus de señal de estatus además de un bus de datos. Ciertamente, el bus puede ser otro circuito de conexión reemplazado. Sin embargo, por claridad de la descripción, varios buses son marcados como el bus en la figura. En diferentes productos específicos, el decodificador puede estar integrado con una unidad de procesamiento.

El procesador puede implementar o ejecutar los pasos y los diagramas de bloques lógicos que se divulgan en las realizaciones del método de la presente invención. Un procesador de propósito general puede ser un microprocesador, o el procesador puede ser cualquier procesador convencional, decodificador, o similar. Los pasos en el método divulgado con referencia a las realizaciones de la presente invención pueden ser directamente ejecutados por un procesador de hardware, o pueden ser ejecutados utilizando una combinación de hardware y un módulo de software en un procesador de decodificación. El módulo de software puede estar ubicado en un medio de almacenamiento maduro en la técnica, tal como una memoria de acceso aleatorio, una memoria flash, una memoria de solo lectura, una memoria de solo lectura programable, una memoria programable eléctricamente borrable, o un registro.

Se debiera entender que en las realizaciones de la presente invención, el procesador puede ser una unidad de procesamiento central (Central Processing Unit, "CPU" para abreviar), o el procesador puede ser otro procesador de propósito general, un procesador de señal digital (DSP), un circuito integrado de aplicación específica (ASIC), un arreglo de compuerta programable en campo (FPGA) u otro dispositivo lógico programable, una compuerta discreta o un dispositivo lógico de transistor, un componente de hardware discreto, o similar. El procesador de propósito general puede ser un microprocesador, o el procesador puede ser cualquier procesador convencional, o similar. La memoria puede incluir una memoria de solo lectura y una memoria de acceso aleatorio, y puede proporcionar una instrucción y datos al procesador. Una parte de la memoria además puede incluir una memoria de acceso aleatorio no volátil. Por ejemplo, la memoria además puede almacenar información referente a un tipo de dispositivo.

Un sistema de bus puede además incluir un bus de potencia, un bus de control, un bus de señal de estatus, y similares, además de un bus de datos. Sin embargo, por claridad de la descripción, varios buses son marcados como el sistema de bus en la figura.

En un proceso de implementación, los pasos de los métodos anteriores pueden ser implementados utilizando un circuito lógico integrado de hardware en el procesador, o utilizando instrucciones en una forma de software. Los pasos en el método divulgado con referencia a las realizaciones de la presente invención pueden ser directamente ejecutados por un procesador de hardware, o pueden ser ejecutados utilizando una combinación de hardware y un módulo de software en el procesador. El módulo de software puede estar ubicado en un medio de almacenamiento maduro en la técnica, tal como una memoria de acceso aleatorio, una memoria flash, una memoria de solo lectura, una memoria de solo lectura programable, una memoria programable eléctricamente borrable, o un registro. El medio de almacenamiento se localiza en la memoria, y el procesador lee información en la memoria e implementa los pasos de los métodos anteriores en combinación con hardware del procesador. Para evitar la repetición, los detalles no se describen aquí nuevamente.

El aparato de envío 500 de acuerdo con esta realización de la presente invención puede corresponder a un extremo de transmisión en el método de las realizaciones de la presente invención (por ejemplo, el AP). Además, todas las unidades, concretamente, módulos del aparato de envío 500 y las operaciones y/o funciones anteriores así como otras están separadamente destinados para implementar procedimientos correspondientes de las implementaciones. Por brevedad, los detalles no se describen aquí.

La figura 6 es un diagrama de bloques esquemático de un aparato de recepción 600 de acuerdo con una realización de la presente invención. El aparato de recepción 600 es aplicado a una red de área local inalámbrica, y el aparato 600 incluye:

un bus 610, donde el bus 610 ciertamente puede ser otro circuito de conexión reemplazado;

un procesador 620 conectado al bus;

una memoria 630 conectada al bus; y

un receptor 640 conectado al bus.

El procesador recurre a un programa almacenado en la memoria utilizando el bus, para utilizar el programa para el método mencionado en las implementaciones anteriores, y los detalles no se describen aquí nuevamente.

Opcionalmente, un extremo de transmisión es un dispositivo de red, y el dispositivo 600 es un dispositivo de terminal.

Las realizaciones de la presente invención pueden ser aplicadas a varios dispositivos de comunicaciones.

Un receptor del dispositivo 600 puede incluir un circuito de recepción, un controlador de potencia, un decodificador, y una antena, y el dispositivo 600 además puede incluir un transmisor, y el transmisor puede incluir un circuito de transmisión, un controlador de potencia, un codificador, y una antena.

El procesador también se puede referir como un CPU. La memoria puede incluir una memoria de solo lectura y una memoria de acceso aleatorio, y puede proporcionar una instrucción y datos al procesador. Una parte de la memoria además puede incluir una memoria de acceso aleatorio no volátil (NVRAM). En una aplicación específica, el dispositivo 600 puede ser construido en o el dispositivo 600 puede ser un dispositivo de comunicaciones inalámbricas tal como un dispositivo de terminal, y además puede incluir una portadora incluyendo un circuito de transmisión y un circuito de recepción, para permitir la transmisión y recepción de datos entre el dispositivo 600 y una ubicación remota. El circuito de transmisión y el circuito de recepción se puede acoplar a una antena. Componentes del dispositivo 600 son acoplados juntos utilizando un bus, y el bus además incluye un bus de suministro de potencia, un bus de control, y un bus de señal de estatus además de un bus de datos. Sin embargo, por claridad de la descripción, varios buses son marcados como el bus en la figura. En diferentes productos específicos, el decodificador puede estar integrado con una unidad de procesamiento.

El procesador puede implementar o ejecutar los pasos y los diagramas de bloques lógicos que se divulgan en las realizaciones del método de la presente invención. Un procesador de propósito general puede ser un microprocesador, o el procesador puede ser cualquier procesador convencional, decodificador, o similar. Los pasos en el método divulgado con referencia a las realizaciones de la presente invención pueden ser directamente ejecutados por un procesador de hardware, o pueden ser ejecutados utilizando una combinación de hardware y un módulo de software en un procesador de decodificación. El módulo de software puede estar ubicado en un medio de almacenamiento maduro en la técnica, tal como una memoria de acceso aleatorio, una memoria flash, una memoria de solo lectura, una memoria de solo lectura programable, una memoria programable eléctricamente borrable, o un registro.

Se debiera entender que en las realizaciones de la presente invención, el procesador puede ser una unidad de procesamiento central (Central Processing Unit, "CPU" para abreviar), o el procesador puede ser otro procesador de propósito general, un procesador de señal digital (DSP), un circuito integrado de aplicación específica (ASIC), un arreglo de compuerta programable en campo (FPGA) u otro dispositivo lógico programable, una compuerta discreta o un dispositivo lógico de transistor, un componente de hardware discreto, o similar. El procesador de propósito general puede ser un microprocesador, o el procesador puede ser cualquier procesador convencional, o similar. La memoria puede incluir una memoria de solo lectura y una memoria de acceso aleatorio, y puede proporcionar una instrucción y datos al procesador. Una parte de la memoria además puede incluir una memoria de acceso aleatorio no volátil. Por ejemplo, la memoria además puede almacenar información referente a un tipo de dispositivo.

Un sistema de bus además puede incluir un bus de potencia, un bus de control, un bus de señal de estatus, y similar, además de un bus de datos. Sin embargo, por claridad de la descripción, varios buses son marcados como el sistema de bus en la figura.

En un proceso de implementación, los pasos en los métodos anteriores pueden ser implementados utilizando un circuito lógico integrado de hardware en el procesador, o utilizando instrucciones en una forma de software. Los pasos en el método divulgado con referencia a las realizaciones de la presente invención pueden ser directamente ejecutados por un procesador de hardware, o pueden ser ejecutados utilizando una combinación de hardware y un módulo de software en el procesador. El módulo de software puede estar ubicado en un medio de almacenamiento maduro en la técnica, tal como una memoria de acceso aleatorio, una memoria flash, una memoria de solo lectura, una memoria de solo lectura programable, una memoria programable eléctricamente borrable, o un registro. El medio de almacenamiento se localiza en la memoria, y el procesador lee información en la memoria e implementa los pasos de los métodos anteriores en combinación con hardware del procesador. Para evitar la repetición, los detalles no se repiten aquí nuevamente.

El aparato 600 de acuerdo con esta realización de la presente invención puede estar correspondiendo a un extremo de recepción en el método de las realizaciones de la presente invención (por ejemplo, el dispositivo de terminal). Además, todas las unidades, concretamente, módulos, del aparato de envío 500 y las operaciones y/o funciones anteriores así como otras están destinadas separadamente para implementar procedimientos correspondientes de las implementaciones anteriores. Por brevedad, los detalles no se describen aquí.

Se debiera entender que los números de secuencia de los procesos anteriores no significan secuencias de ejecución en las realizaciones de la presente invención. Las secuencias de ejecución de los procesos debieran ser determinadas con base en funciones y lógica interna de los procesos, y no debieran ser interpretadas como una limitación en los procesos de implementación de las realizaciones de la presente invención.

Un experto en la técnica puede tener conocimiento de que, las unidades y los pasos del algoritmo en los ejemplos descritos con referencia a las realizaciones divulgadas en esta especificación pueden ser implementadas por hardware electrónico o una combinación de software de computadora y hardware electrónico. Ya sea que las funciones sean ejecutadas por hardware o software, esto depende de las aplicaciones particulares y las restricciones de diseño de las soluciones técnicas. Un experto en la técnica puede utilizar diferentes métodos para implementar las funciones descritas para cada aplicación particular, pero no se debiera considerar que la implementación va más allá del alcance la presente invención.

Un experto en la técnica claramente puede entender que para el propósito de una descripción breve y conveniente, para un proceso de trabajo detallado del sistema, aparato y unidad descritos, se debe hacer referencia a un proceso correspondiente en las realizaciones del método anterior. Los detalles no se describen aquí nuevamente.

En las diversas realizaciones proporcionadas en esta solicitud, se debiera entender que el sistema, aparato y método divulgados pueden ser implementados en otras maneras. Por ejemplo, la realización del aparato descrita es simplemente un ejemplo. Por ejemplo, la división de unidad es simplemente una división de función lógica y puede ser otra división en la implementación real. Por ejemplo, una pluralidad de unidades o componentes se puede combinar o integrar en otro sistema, o algunas características pueden ser ignoradas o no ejecutadas. Además, los acoplamientos mutuos o acoplamientos directos o conexiones de comunicación desplegados o analizados pueden ser implementados utilizando algunas interfaces. Los acoplamientos o conexiones de comunicación indirectos entre los aparatos o unidades se pueden implementar en forma electrónica, mecánica u otras.

Las unidades descritas como partes separadas pueden o no estar físicamente separadas, y las partes desplegadas como unidades pueden o no ser unidades físicas, pueden estar ubicadas en una posición, o pueden estar distribuidas en una pluralidad de unidades de red. Algunas o todas las unidades pueden ser seleccionadas de acuerdo con los requerimientos reales para lograr los objetivos de las soluciones de las realizaciones.

Además, unidades de función en las realizaciones de la presente invención pueden estar integradas en una unidad de procesamiento, o cada una de las unidades puede existir sola físicamente, o dos o más unidades están integradas en una unidad.

Cuando las funciones son ejecutadas en la forma de una unidad de función de software y son vendidas o utilizadas como un producto independiente, las funciones pueden ser almacenadas en un medio de almacenamiento legible por computadora. Con base en dicho entendimiento, las soluciones técnicas de la presente invención esencialmente, o la parte que contribuye a la técnica anterior, o algunas de las soluciones técnicas pueden ser implementadas en una forma de un producto de software. El producto de software de computadora es almacenado en un medio de almacenamiento, e incluye varias instrucciones para ordenarle a un dispositivo de computadora (el cual puede ser una computadora personal, un servidor, un extremo de transmisión, o similar) que ejecute todos o algunos de los pasos de los métodos en las realizaciones de la presente invención. El medio de almacenamiento anterior incluye varios medios que pueden almacenar un código de programa, tal como una unidad USB flash, un disco duro removible, una memoria de solo lectura (ROM, Read-Only Memory), una memoria de acceso aleatorio (RAM, Random Access Memory), un disco magnético, o un disco óptico.

Las descripciones anteriores son simplemente realizaciones específicas de la presente invención, pero no pretenden limitar el alcance de protección de la presente invención. Cualquier variación o reemplazo fácilmente descifrado por un experto en la técnica dentro del alcance técnico divulgado en la presente invención deberá caer dentro del alcance de protección de la presente invención. Por lo tanto, el alcance de protección de la presente invención debiera estar sujeto a al alcance de protección de las reivindicaciones.

Claims (12)

REIVINDICACIONES

1. Un método de envío de unidad de datos de protocolo de capa física, PPDU, que comprende:

obtener, a través de un aparato de envío, una unidad de datos de protocolo de capa física, PPDU (101), en donde la PPDU incluye un campo de señal de alta eficiencia A, HE-SIG-A, y un campo de señal de alta eficiencia B, HE-SIG-B; y el HE-SIG-A incluye un campo utilizado para indicar una cantidad de símbolos OFDM en el HE-SIG-B, en donde cuando un valor del campo es un valor específico, el valor es utilizado para indicar que la cantidad de símbolos OFDM incluidos en el HE-SIG-B es mayor que o igual a 16; y cuando un valor del campo es otro valor, el valor es utilizado para indicar la cantidad de símbolos OFDM incluidos en el HE-SIG-B; y

enviar, mediante el aparato de envío, la PPDU (102).

2. El método de conformidad con la reivindicación 1, en donde el campo utilizado para indicar la cantidad de símbolos OFDM en el HE-SIG-B es B18-B21 en el HE-SIG-A; y

cuando un valor del B18-B21 es cualquiera de 0 a 14, la cantidad de símbolos OFDM incluidos en el HE-SIG-B es igual a un valor del B18-B21+1; y cuando un valor del B18-B21 es 15, el valor es utilizado para indicar que la cantidad de símbolos OFDM incluidos en el HE-SIG-B es mayor que o igual a 16.

3. El método de conformidad con la reivindicación 2, en donde

el HE-SIG-A además incluye un B22, cuando un valor del B22 es 0, el valor del B18-B21 es utilizado para indicar una cantidad de símbolos OFDM en el HE-SIG-B, y cuando un valor del B22 es 1, el valor del B18-B21 es utilizado para indicar una cantidad de estaciones que participan en transmisión de múltiple-entrada múltiple salida multiusuario.

4. Un método de recepción de unidad de datos de protocolo de capa física, PPDU, que comprende:

recibir una unidad de datos de protocolo de capa física, PPDU (103), en donde la PPDU incluye un campo de señal de alta eficiencia A, HE-SIG-A, y un campo de señal de alta eficiencia B, HE-SIG-B; y el HE-SIG-A incluye un campo utilizado para indicar una cantidad de símbolos OFDM en el HE-SIG-B, en donde cuando un valor del campo es un valor específico, el valor es utilizado para indicar que la cantidad de símbolos OFDM incluidos en el HE-SIG-B es mayor que o igual a 16; y cuando un valor es otro valor, el valor es utilizado para indicar la cantidad de símbolos OFDM incluidos en el HE-SIG-B; y

determinar (104), con base en el HE-SIG-A recibido, la cantidad de símbolos OFDM en el HE-SIG-B.

5. El método de conformidad con la reivindicación 4, en donde el campo utilizado para indicar la cantidad de símbolos OFDM en el HE-SIG-B es B18-B21 en el HE-SIG-A; y

si un valor del B18-B21 es cualquier valor de 0 a 14, determinar directamente una cantidad M de símbolos OFDM en el HE-SIG-B, en donde M es el valor del B18-B21+1; y si un valor del B18-B21 es 15, obtener la información de cantidad de estación leyendo un campo común en el HE-SIG-B, para inferir la cantidad de símbolos OFDM incluidos en el HE-SIG-B con base en la información de cantidad de estación.

6. El método de conformidad con la reivindicación 5, en donde

el HE-SIG-A además incluye un B22, cuando un valor del B22 es 0, el valor del B18-B21 es utilizado para indicar una cantidad de símbolos en el HE-SIG-B, y cuando el valor del B22 es 1, el valor del B18-B21 es utilizado para indicar una cantidad de estaciones que participan en transmisión de múltiple-entrada múltiple salida multi-usuario.

7. Un aparato de envío de unidad de datos de protocolo de capa física, PPDU, que comprende:

un módulo de obtención, configurado para obtener una unidad de datos de protocolo de capa física, PPDU (101), en donde la PPDU incluye un campo de señal de alta eficiencia A, HE-SIG-A, y un campo de señal de alta eficiencia B, HE-SIG-B; y el HE-SIG-A incluye un campo utilizado para indicar una cantidad de símbolos OFDM en el HE-SIG-B, en donde

cuando un valor del campo es un valor específico, el valor es utilizado para indicar que la cantidad de símbolos OFDM incluidos en el HE-SIG-B es mayor que o igual a 16; y cuando un valor del campo es otro valor, el valor es utilizado para indicar la cantidad de símbolos OFDM incluidos en el HE-SIG-B; y

un módulo de envío, configurado para enviar la PPDU (102).

8. El aparato de conformidad con la reivindicación 7, en donde el campo utilizado para indicar la cantidad de símbolos OFDM en el HE-SIG-B es B18-B21 en el HE-SIG-A; y

cuando un valor del B18-B21 es cualquiera de 0 a 14, la cantidad de símbolos OFDM incluidos en el HE-SIG-B es igual a un valor del B18-B21+1; y cuando un valor del B18-B21 es 15, el valor es utilizado para indicar que la cantidad de símbolos OFDM incluidos en el HE-SIG-B es mayor que o igual a 16.

9. El aparato de conformidad con la reivindicación 8, en donde

el HE-SIG-A además incluye un B22, cuando un valor del B22 es 0, el valor del B18-B21 es utilizado para indicar una cantidad de símbolos OFDM en el HE-SIG-B, y cuando el valor del B22 es 1, el valor del B18-B21 es utilizado para indicar una cantidad de estaciones que participan en transmisión de múltiple-entrada múltiple salida multiusuario.

10. Un aparato de recepción de unidad de datos de protocolo de capa física, PPDU, que comprende:

un módulo de recepción, configurado para recibir una unidad de datos de protocolo de capa física, PPDU (103), en donde la PPDU incluye un campo de señal de alta eficiencia A, HE-SIG-A, y un campo de señal de alta eficiencia B, HE-SIG-B; y el HE-SIG-A incluye un campo utilizado para indicar una cantidad de símbolos OFDM en el HE-SIG-B, en donde cuando un valor del campo es un valor específico, el valor es utilizado para indicar que la cantidad de símbolos OFDM incluidos en el HE-SIG-B es mayor que o igual a 16; y cuando un valor del campo es otro valor, el valor es utilizado para indicar la cantidad de símbolos OFDM incluidos en el HE-SIG-B; y

un módulo de procesamiento, configurado para determinar (104), con base en el HE-SIG-A recibido, la cantidad de símbolos OFDM en el HE-SIG-B.

11 El aparato de conformidad con la reivindicación 10, en donde el campo utilizado para indicar la cantidad de símbolos OFDM en el HE-SIG-B es B18-B21 en el HE-SIG-A,

el módulo de procesamiento es configurado para:

si un valor del B18-B21 es cualquier valor de 0 a 14, determinar directamente una cantidad M de símbolos OFDM en el HE-SIG-B, en donde M es el valor del B18-B21+1; y si el valor del B18-B21 es 15, obtener la información de cantidad de estación leyendo un campo común en el HE-SIG-B, para inferir la cantidad de símbolos OFDM incluidos en el HE-SIG-B con base en la información de cantidad de estación.

12. El aparato de conformidad con la reivindicación 11, en donde

el HE-SIG-A además incluye un B22, cuando un valor del B22 es 0, el valor del B18-B21 es utilizado para indicar una cantidad de símbolos en el HE-SIG-B, y cuando el valor del B22 es 1, el valor del B18-B21 es utilizado para indicar una cantidad de estaciones que participan en transmisión de múltiple-entrada múltiple salida multi-usuario.
